第二部分 通用技术（共 50 分）
命题：张旭东 审题：鲁哲雨
一、选择题（本大题共 12 小题，每小题 2 分，共 24 分。每小题列出的四个备选项中只有一个是符合题目
要求的，不选、多选、错选均不得分）
16. 如图所示是一款无线充电宝，当手机放到面板上即可充电，展开可当
镜子使用。下列分析与评价中恰当的是 ▲
A.镜子倾斜角的可调范围，主要考虑了人的动态尺寸
B.设计防过充自动断电装置，实现了人机关系的安全目标
C.手机放到充电宝面板上即可充电，实现了人机关系的高效目标
D.外壳主要采用ABS 塑料，具有高弹性和韧性，主要考虑了“人”的因素
17. 小明准备用表面粗糙的实木板制作如图所示的台灯支撑杆，下列工具一定用不到的是 ▲
18.如图所示是小明设计的落锁装置，由构件A与构件B组成，关门时构件B
能扣进构件A的锁芯（虚线框处）内，实现自动落锁，只有手动提起锁芯的手
柄后，才能开锁，下列锁芯的结构方案合理的是 ▲
19.如图所示是某形体的主视图和左视图，相对应的俯视图是 ▲
20.如图所示是一种压紧装置，在力F的作用下，楔块1向
下运动，带动楔块2、弹簧、推杆、连杆、压杆运动，将工
件压紧。工件被压紧后，下列分析正确的是 ▲
A.压杆受弯曲、受扭转
B.弹簧受弯曲
C.连杆受拉
D.推杆受压
技术选考试题 第 1 页 共 6 页21.如图所示的起重机构，通过液压推杆的伸长推动载物平台上升，从
而将放置于平台上的重物抬升起来。在图示位置静止时，下列对构件
主要受力形式分析中正确的是 ▲
A.杆1受拉，杆2受压
B.杆1受压，杆2受拉
C.杆1受拉，杆2受压、受弯曲
D.杆1受压，杆2受拉、受弯曲
22.小明在通用技术实践课上用一定厚度的钢板制作如图所示的零
件，下列是小明设计加工流程时的分析，其中不
．
恰
．
当
．
的是 ▲
A.划线时需要用到钢直尺、划针、划规、样冲、铁锤等工具
B.加工腰形槽时可以先钻孔，然后用单刃刀具锯割，最后再锉削
C.加工半圆形槽的流程可以为：划线 钻孔 锯割 锉削
D.为防止零件表面锈蚀，可以先涂防锈漆，再喷涂油漆
23.如图a所示是小明设计的光控灯电路，准备在面包板上搭接并调试完成后用印刷电路板制作该电路。继
电器引脚如图b所示，下列说法正确的是 ▲
图b
图a
A.检测元件时，可用指针式多用电表检测电容好坏
B.搭接电路时，必须将二极管的阳极接电源的正极
C.搭接电路时，小灯泡一端接电源负极，另一端接继电器的4脚
D.在印刷电路板上插装元器件时，应先插装继电器，再插装三极管
24.如图所示的电机转向控制电路，三极管的饱和压降约为0.1V，电机M两端电压记作Uab。按下S1后，
下列与Uab波形图相近的是 ▲
技术选考试题 第 2 页 共 6 页25.如图所示是小明设计的电池充电电路，R3阻值远大于R4。当电池电压低于下限时，进入快充模式充
电，当电池电压高于上限时，自动切换到慢充模式。负温度系数热敏电阻Rt用于检测电池的温度，充电
过程中若电池温度过高时，则自动停止充电。下列分析正确的是 ▲
A.快充时VD1亮，慢充时VD2亮
B.电池温度过高时停止充电，温度正常后恢复充电
C.Rp2的滑动触点下移，电压的上、下限区间会变大
D.若仅提高充电电压上限，可将Rp3的滑动触点上移
26.小明搭建了光敏电阻的特性探究电路（图1所示），并利用图2所示的两款多用电表进行检测，以下有
关操作不合理的是 ▲
A.拨动开关的拨片P打向左端，指针式多用电表选择合适的欧姆档，红表笔接B点，黑表笔接A点
B.拨动开关的拨片P打向右端，数字式多用电表选择合适的欧姆档，红表笔接A点，黑表笔接B点
C.拨动开关的拨片P打向左端，指针式多用电表选择合适的电压档，红表笔接A点，黑表笔接B点
D.拨动开关的拨片P打向左端，数字式多用电表选择合适的电压档，红表笔接B点，黑表笔接A点
27.如图是一种直流电压的升压电路，输入电压Uin（555集成电路能正常工作）接通后，3脚输出振荡信
号，VT1和 VT2 交替导通，C2交替进行充电和放电，使得C3两端的电压Uout逐渐升高，最终Uout获
得超过Uin的电压值。下列有关Uout逐渐升高过程中分析不合理的是 ▲
A.VT2导通时，C2处于充电过程
B.3脚输出低电平时，VT1导通，VT2截止
C.改变R5阻值，会影响Uout达到最大值的时长
D.改变R2阻值，会影响Uout达到的最大值
技术选考试题 第 3 页 共 6 页二、非选择题（本大题共3小题，第28小题8分，第29小题10分，第30小题8分，共26分）
28.如图a所示是小明设计的厨房燃气泄露报警电路，MQ为气敏电阻用于检测燃气浓度，燃气浓度越高其
阻值变小，A1为电压比较器。当厨房燃气浓度高于设定值时蜂鸣器报警，浓度降低到设定值以下，蜂鸣
器能保持报警一段时间。请完成以下任务：
（1）调试电路时发现蜂鸣器HA始终不报警，下列故障原因可能的是（多选） ▲
A.R1阻值过小；B.C1虚焊；C.D1接反了；D.VT1基极与集电极短路
（2）图a电路，若电容器C1损坏，则下列修改方案不可行的是（单选） ▲
（3）小明希望当厨房燃气浓度过高或者厨房湿气超过设定值时，自动启动排气扇换气。为此小明对电路
进行了改进，如图b所示，M为排气扇，A2是湿度检测模块，当厨房湿度高于设定值时A2输出高电平，
否则输出低电平。请用一块 74LS02（四2输入或非门）完成虚线框1中的电路设计，实现上述功能。
（4）使用一段时间后发现A1故障，小明利用三极管重新设计了电路，实现原有的功能。如图c所示，请
在虚线框2中连接给定的元器件，将电路补充完整。

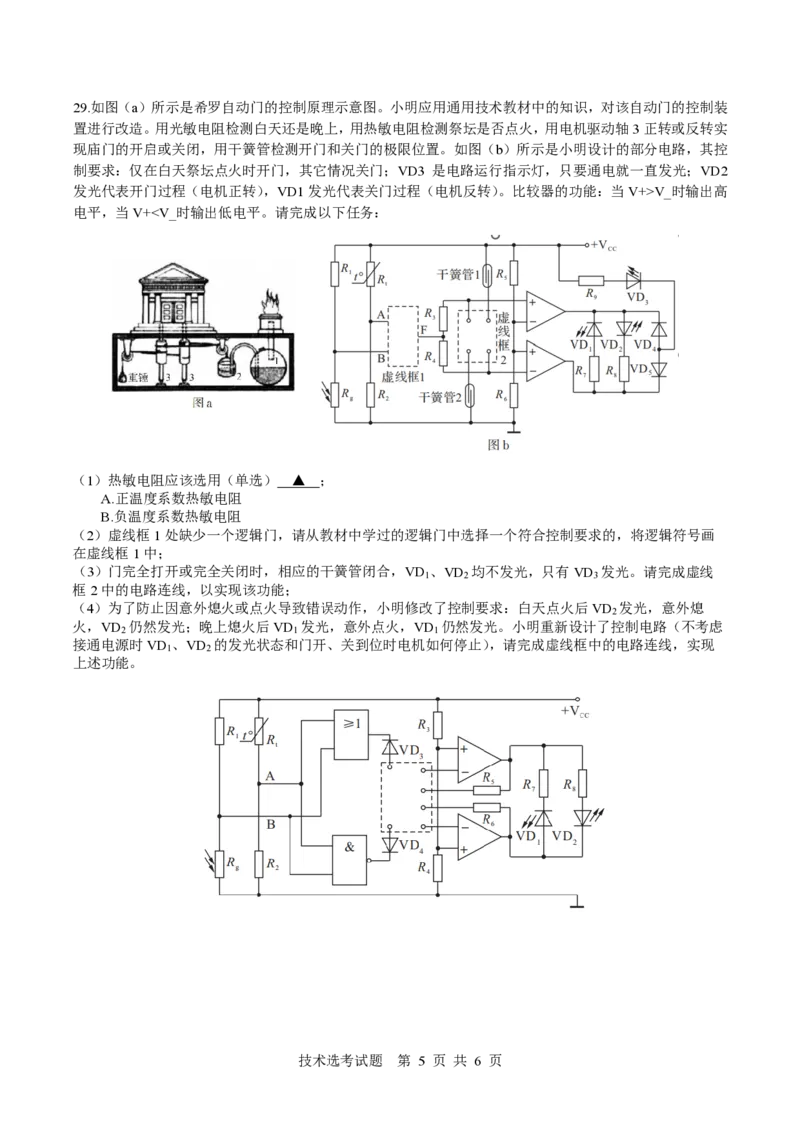

技术选考试题 第 4 页 共 6 页29.如图（a）所示是希罗自动门的控制原理示意图。小明应用通用技术教材中的知识，对该自动门的控制装
置进行改造。用光敏电阻检测白天还是晚上，用热敏电阻检测祭坛是否点火，用电机驱动轴3正转或反转实
现庙门的开启或关闭，用干簧管检测开门和关门的极限位置。如图（b）所示是小明设计的部分电路，其控
制要求：仅在白天祭坛点火时开门，其它情况关门；VD3 是电路运行指示灯，只要通电就一直发光；VD2
发光代表开门过程（电机正转），VD1发光代表关门过程（电机反转）。比较器的功能：当V+>V_时输出高

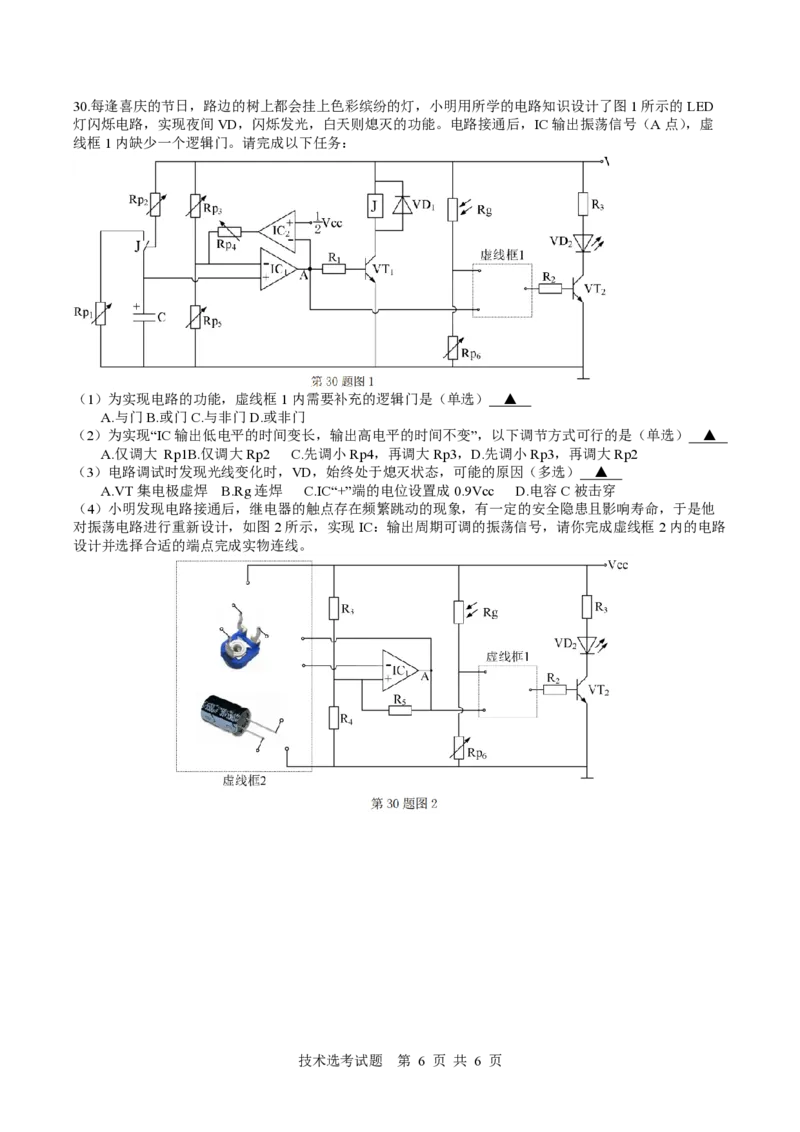

电平，当V+
