3.5 桥梁上部结构施工
三、移动模架逐孔现浇施工
1.模架组成
主梁导梁系统、吊架支撑系统、模板系统、移位调整系统、液压电气系统及辅助设施。

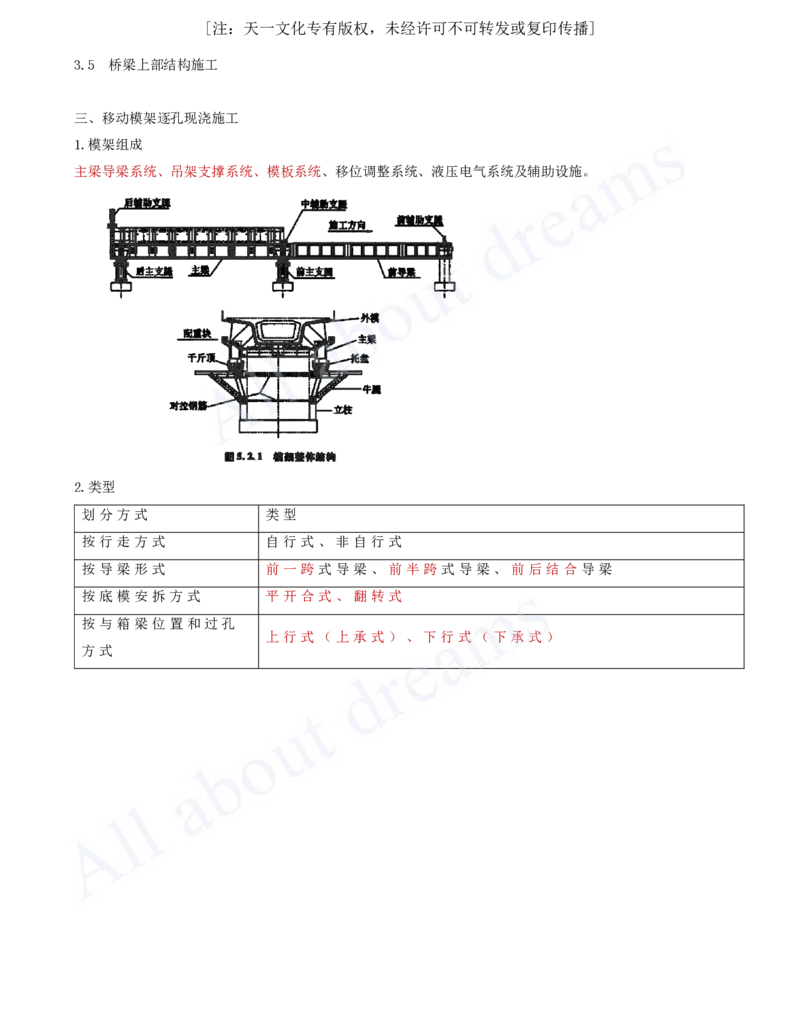

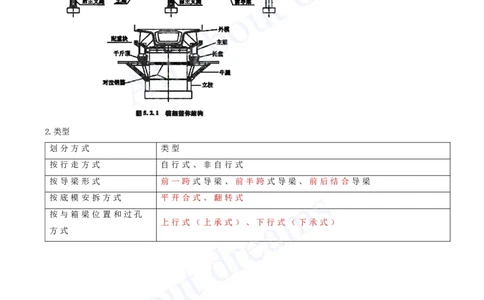

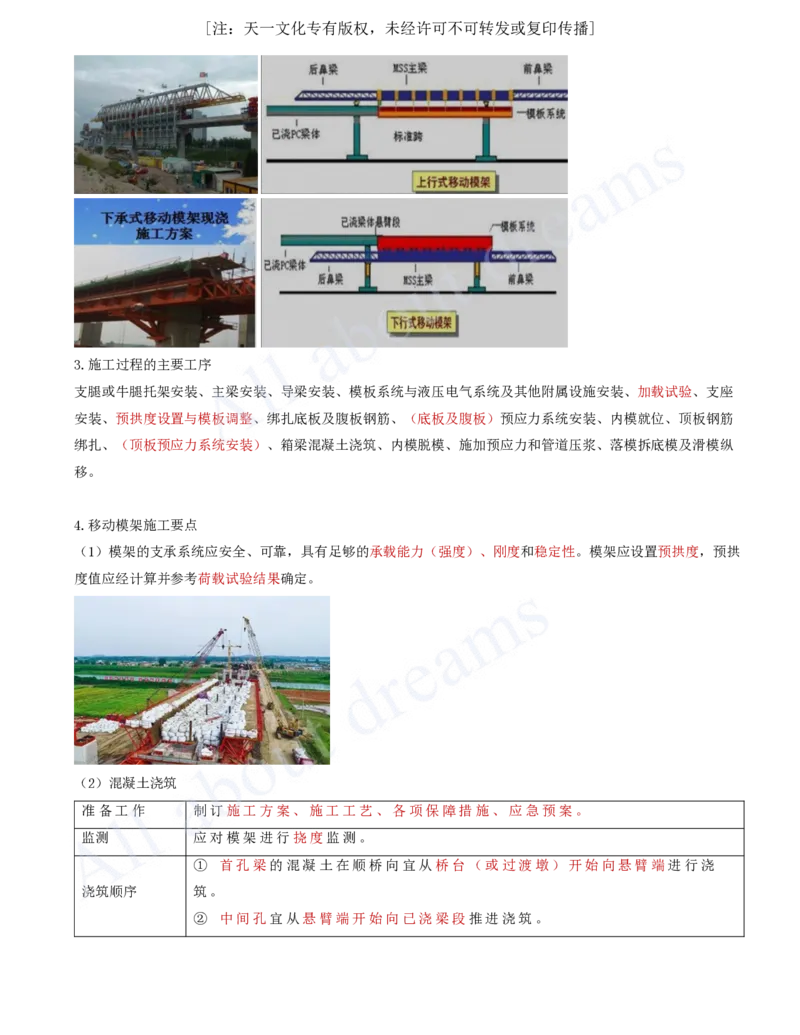

2.类型
划分方式 类型
按行走方式 自行式、非自行式
按导梁形式 前一跨式导梁、前半跨式导梁、前后结合导梁
按底模安拆方式 平开合式、翻转式
按与箱梁位置和过孔
上行式（上承式）、下行式（下承式）
方式[注：天一文化专有版权，未经许可不可转发或复印传播]

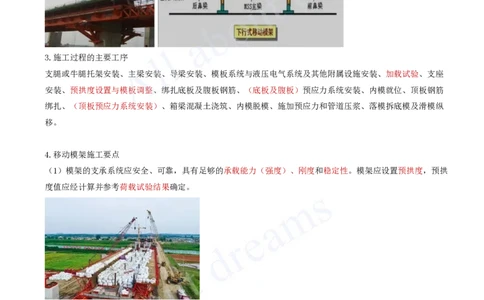

3.施工过程的主要工序
支腿或牛腿托架安装、主梁安装、导梁安装、模板系统与液压电气系统及其他附属设施安装、加载试验、支座
安装、预拱度设置与模板调整、绑扎底板及腹板钢筋、（底板及腹板）预应力系统安装、内模就位、顶板钢筋
绑扎、（顶板预应力系统安装）、箱梁混凝土浇筑、内模脱模、施加预应力和管道压浆、落模拆底模及滑模纵
移。
4.移动模架施工要点
（1）模架的支承系统应安全、可靠，具有足够的承载能力（强度）、刚度和稳定性。模架应设置预拱度，预拱
度值应经计算并参考荷载试验结果确定。

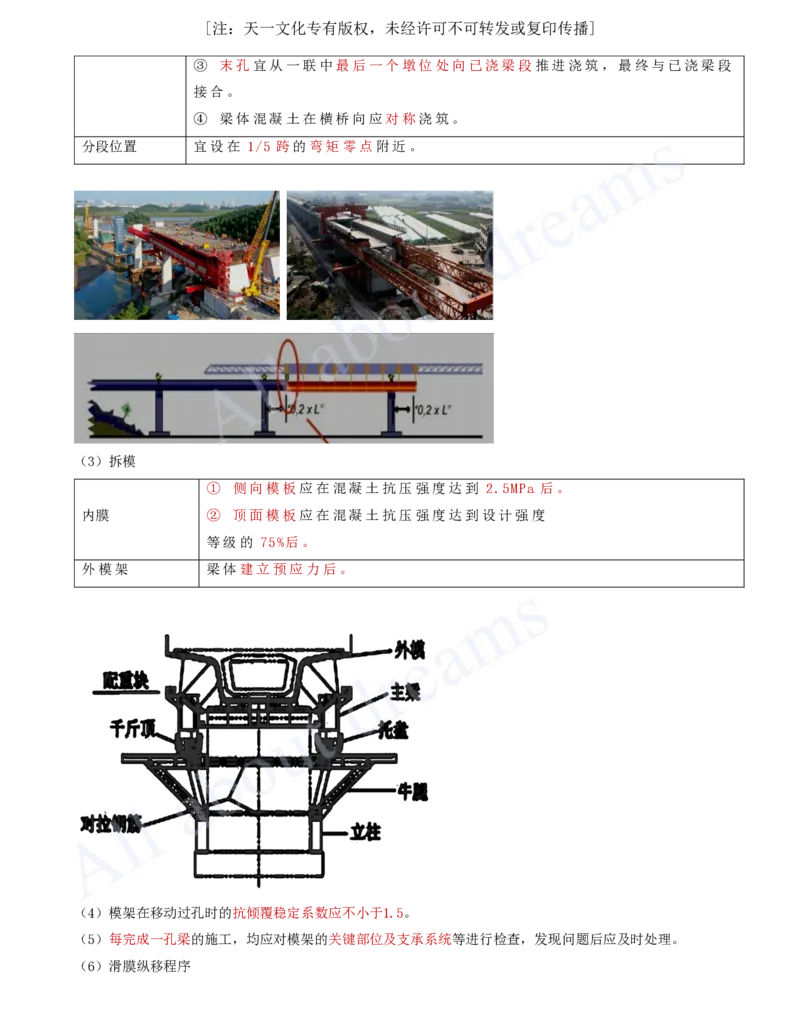

（2）混凝土浇筑
准备工作 制订施工方案、施工工艺、各项保障措施、应急预案。
监测 应对模架进行挠度监测。
① 首孔梁的混凝土在顺桥向宜从桥台（或过渡墩）开始向悬臂端进行浇
浇筑顺序 筑。
② 中间孔宜从悬臂端开始向已浇梁段推进浇筑。[注：天一文化专有版权，未经许可不可转发或复印传播]
③ 末孔宜从一联中最后一个墩位处向已浇梁段推进浇筑，最终与已浇梁段
接合。
④ 梁体混凝土在横桥向应对称浇筑。
分段位置 宜设在 1/5 跨的弯矩零点附近。

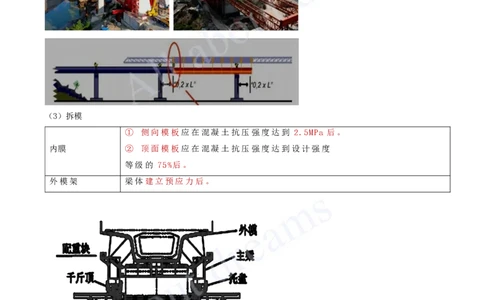

（3）拆模
① 侧向模板应在混凝土抗压强度达到 2.5MPa 后。
内膜 ② 顶面模板应在混凝土抗压强度达到设计强度
等级的 75%后。
外模架 梁体建立预应力后。
（4）模架在移动过孔时的抗倾覆稳定系数应不小于1.5。
（5）每完成一孔梁的施工，均应对模架的关键部位及支承系统等进行检查，发现问题后应及时处理。

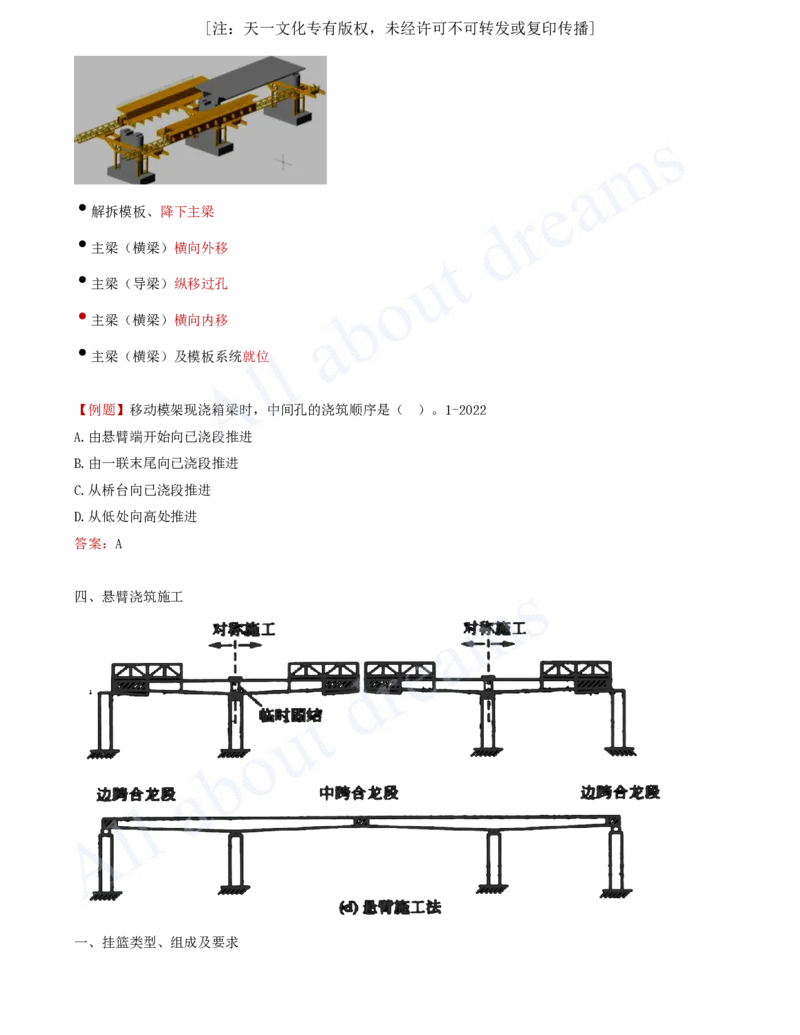

（6）滑膜纵移程序[注：天一文化专有版权，未经许可不可转发或复印传播]
•
解拆模板、降下主梁
•
主梁（横梁）横向外移
•
主梁（导梁）纵移过孔
•
主梁（横梁）横向内移
•
主梁（横梁）及模板系统就位

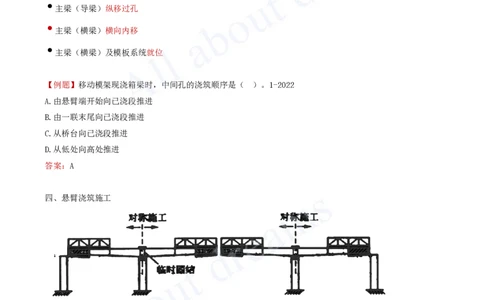

【例题】移动模架现浇箱梁时，中间孔的浇筑顺序是（ ）。1-2022
A.由悬臂端开始向已浇段推进
B.由一联末尾向已浇段推进
C.从桥台向已浇段推进
D.从低处向高处推进
答案：A
四、悬臂浇筑施工
一、挂篮类型、组成及要求[注：天一文化专有版权，未经许可不可转发或复印传播]
划分方式 类型
按结构形式 桁架式、斜拉式、钢板梁式
按受力原理 垂直吊杆式、斜拉式、刚性模板式
按抗倾覆平衡方式 压重式、锚固式、半压重式半锚固式
移动方式 滑动式、滚动式、组合式[注：天一文化专有版权，未经许可不可转发或复印传播][注：天一文化专有版权，未经许可不可转发或复印传播]

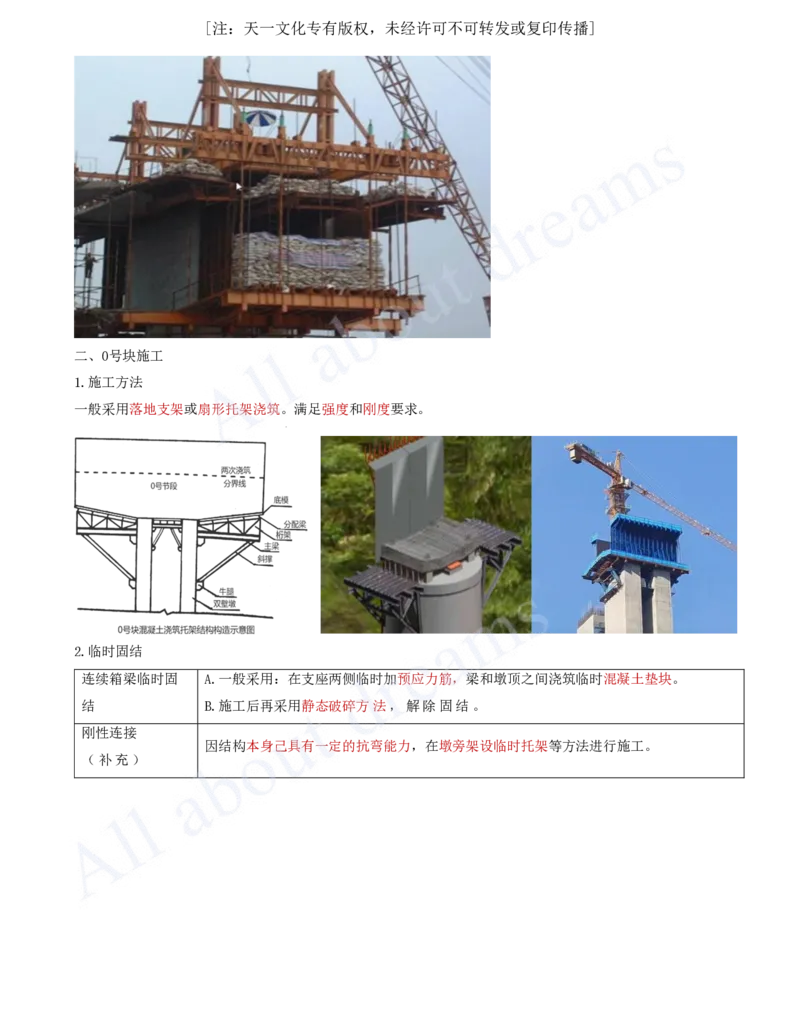

二、0号块施工
1.施工方法
一般采用落地支架或扇形托架浇筑。满足强度和刚度要求。

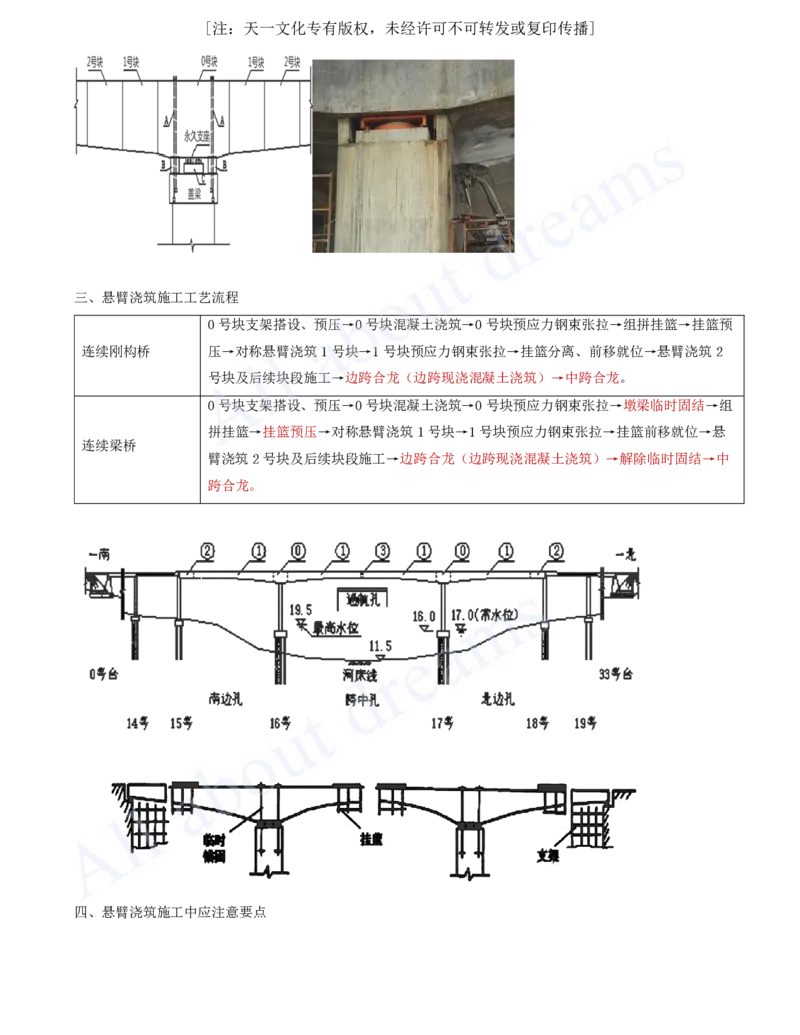

2.临时固结
连续箱梁临时固 A.一般采用：在支座两侧临时加预应力筋，梁和墩顶之间浇筑临时混凝土垫块。
结 B.施工后再采用静态破碎方法，解除固结。
刚性连接
因结构本身己具有一定的抗弯能力，在墩旁架设临时托架等方法进行施工。
（补充）[注：天一文化专有版权，未经许可不可转发或复印传播]
三、悬臂浇筑施工工艺流程
0号块支架搭设、预压→0号块混凝土浇筑→0号块预应力钢束张拉→组拼挂篮→挂篮预
连续刚构桥 压→对称悬臂浇筑1号块→1号块预应力钢束张拉→挂篮分离、前移就位→悬臂浇筑2
号块及后续块段施工→边跨合龙（边跨现浇混凝土浇筑）→中跨合龙。
0号块支架搭设、预压→0号块混凝土浇筑→0号块预应力钢束张拉→墩梁临时固结→组
拼挂篮→挂篮预压→对称悬臂浇筑1号块→1号块预应力钢束张拉→挂篮前移就位→悬
连续梁桥
臂浇筑2号块及后续块段施工→边跨合龙（边跨现浇混凝土浇筑）→解除临时固结→中
跨合龙。
四、悬臂浇筑施工中应注意要点[注：天一文化专有版权，未经许可不可转发或复印传播]
（1）主梁各部分长
由主梁的形式、跨径、墩宽、挂篮的形式以及施工周期来确定。
度确定

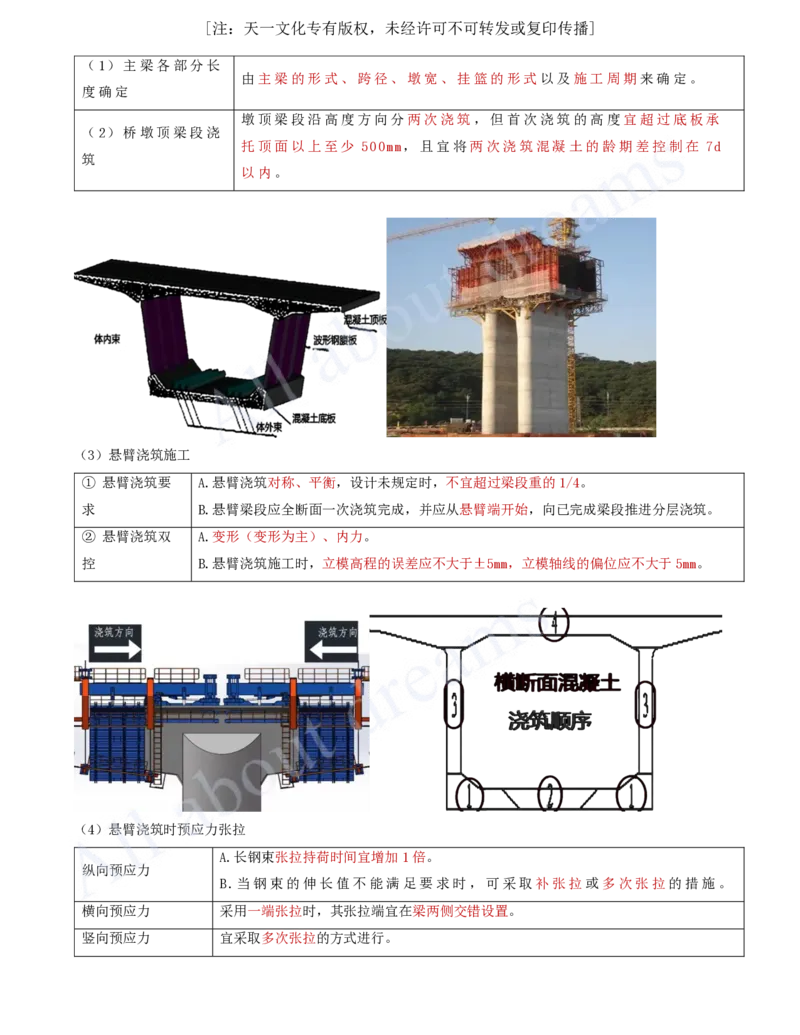

墩顶梁段沿高度方向分两次浇筑，但首次浇筑的高度宜超过底板承
（2）桥墩顶梁段浇
托顶面以上至少 500mm，且宜将两次浇筑混凝土的龄期差控制在 7d
筑
以内。
（3）悬臂浇筑施工
① 悬臂浇筑要 A.悬臂浇筑对称、平衡，设计未规定时，不宜超过梁段重的1/4。
求 B.悬臂梁段应全断面一次浇筑完成，并应从悬臂端开始，向已完成梁段推进分层浇筑。
② 悬臂浇筑双 A.变形（变形为主）、内力。
控 B.悬臂浇筑施工时，立模高程的误差应不大于±5mm，立模轴线的偏位应不大于5mm。

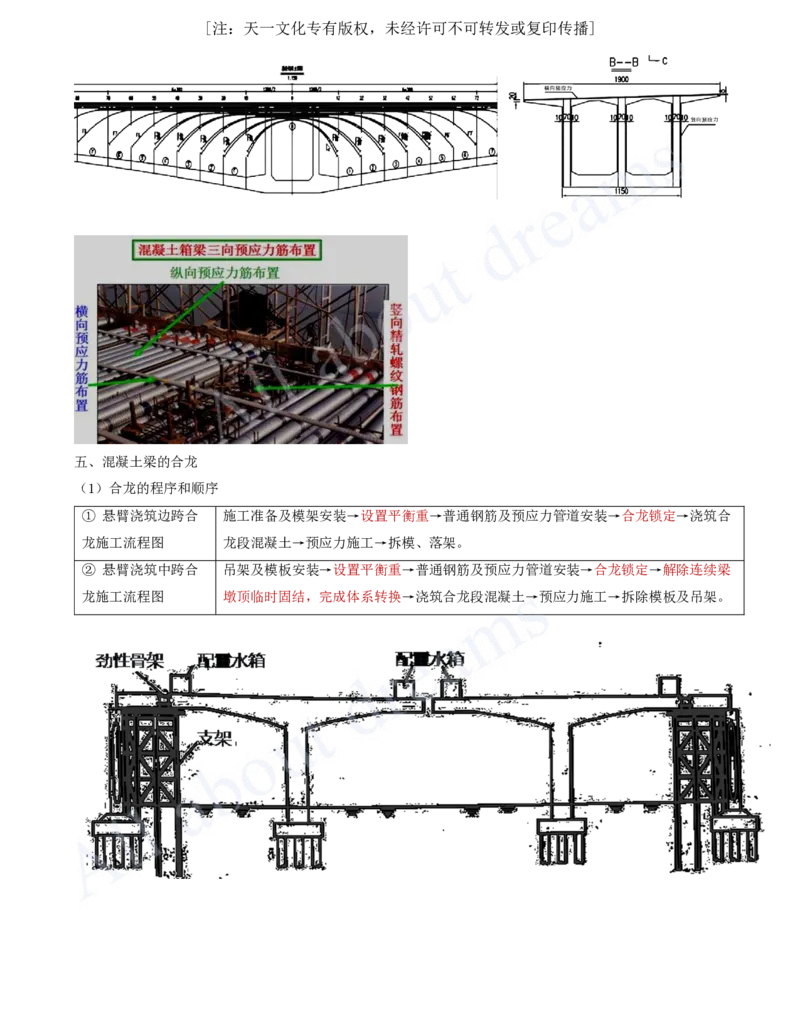

（4）悬臂浇筑时预应力张拉
A.长钢束张拉持荷时间宜增加1倍。
纵向预应力
B.当钢束的伸长值不能满足要求时，可采取补张拉或多次张拉的措施。
横向预应力 采用一端张拉时，其张拉端宜在梁两侧交错设置。
竖向预应力 宜采取多次张拉的方式进行。[注：天一文化专有版权，未经许可不可转发或复印传播]

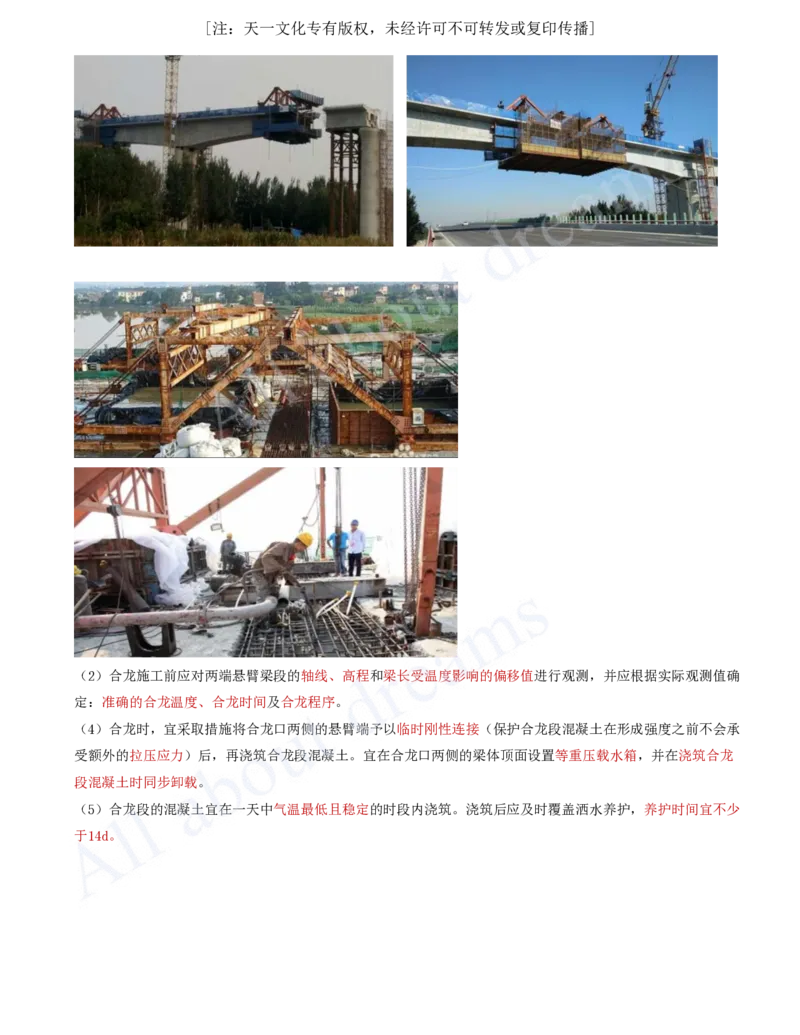

五、混凝土梁的合龙
（1）合龙的程序和顺序
① 悬臂浇筑边跨合 施工准备及模架安装→设置平衡重→普通钢筋及预应力管道安装→合龙锁定→浇筑合
龙施工流程图 龙段混凝土→预应力施工→拆模、落架。
② 悬臂浇筑中跨合 吊架及模板安装→设置平衡重→普通钢筋及预应力管道安装→合龙锁定→解除连续梁
龙施工流程图 墩顶临时固结，完成体系转换→浇筑合龙段混凝土→预应力施工→拆除模板及吊架。[注：天一文化专有版权，未经许可不可转发或复印传播]
（2）合龙施工前应对两端悬臂梁段的轴线、高程和梁长受温度影响的偏移值进行观测，并应根据实际观测值确
定：准确的合龙温度、合龙时间及合龙程序。

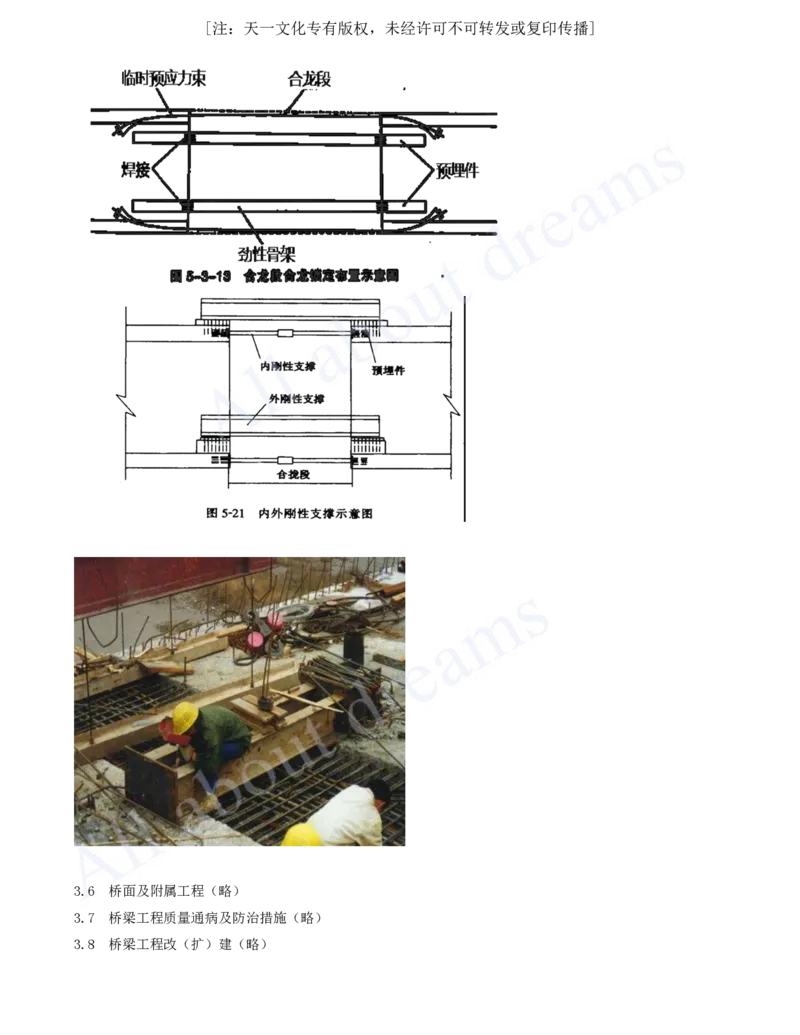

（4）合龙时，宜采取措施将合龙口两侧的悬臂端予以临时刚性连接（保护合龙段混凝土在形成强度之前不会承
受额外的拉压应力）后，再浇筑合龙段混凝土。宜在合龙口两侧的梁体顶面设置等重压载水箱，并在浇筑合龙
段混凝土时同步卸载。
（5）合龙段的混凝土宜在一天中气温最低且稳定的时段内浇筑。浇筑后应及时覆盖洒水养护，养护时间宜不少
于14d。[注：天一文化专有版权，未经许可不可转发或复印传播]
