房山区 2022 学年度年初中学业水平考试模拟测试（二）
九 年 级 物 理
第一部分
一、单项选择题（下列每题均有四个选项，其中只有一个选项符合题意。共24分，每题2
分）
1. 在国际单位制中，电流的单位是（ ）
A. 安培
B. 伏特
C. 焦耳
D. 瓦特
【答案】A
【解析】
【详解】国际单位制中，电流的单位是安培；电压的单位是伏特；功、热量、内能的单位是焦耳；功率的
单位是瓦特．故答案选A．
2. 下列物品中，通常情况下属于导体的是（ ）
A. 玻璃杯 B. 陶瓷碗 C. 钢勺 D. 塑料盘
【答案】C
【解析】
【详解】ABD．玻璃杯、陶瓷碗和塑料盘都不容易导电，属于绝缘体，故ABD不符合题意；
C．钢勺容易导电，属于导体，故C符合题意。
故选C。
3. 关于声现象，下列说法中正确的是（ ）
A. 声音可以在真空中传播
B. 声音是由物体振动产生的
C. 物体的振幅越大，音调越高
D. 工人在操作间工作时戴耳罩，是在声源处减弱噪声
【答案】B
【解析】
的
【详解】A．声音 传播需要介质，声音不能在真空中传播，故A错误；B．声音是由物体振动产生的，当振动停止，发声也停止，故B正确；
C．响度与振幅有关，物体的振幅越大，响度越大，故C错误；
D．工人在操作间工作时戴耳罩，是在人耳处减弱噪声，故D错误。
故选B。
4. 下列说法中正确的是（ ）
A. 小明推着购物车在水平地面运动，推力对购物车做了功
B. 小明推着购物车在水平地面运动，车受到的重力对购物车做了功
C. 小明提着书包站在上升的电梯中，提力对书包没有做功
D. 小明将书包放在水平的桌面上，桌面的支持力对书包做了功
【答案】A
【解析】
【详解】A．购物车受到的推力方向和运动方向相同，在推力的方向移动了距离，推力对购物车做了功，
故A正确；
B．小明推着购物车在水平地面运动，车受到的重力的方向和购物车的运动方向垂直，车在重力的方向没
有移动距离，车受到的重力对购物车没有做功，故B错误；
C．小明提着书包站在上升的电梯中，人给书包一个向上的提力，书包向上移动了距离，提力对书包做功，
故C错误；
D．小明将书包放在水平的桌面上，桌面的支持力竖直向上，书包在支持力的方向上没有移动，桌面的支
持力对书包没有做功，故D错误。
故选A。
5. 如图所示的实例中，属于减小压强的是（ ）
A. 啄木鸟的嘴细而长
B. 安全锤的锤头很尖
C. 盲道上有凸起D. 滑雪板长而宽
【答案】D
【解析】
【详解】A．啄木鸟的嘴细而长，是在压力一定时，通过减小受力面积来增大压强，故A不符合题意；
B．安全锤的锤头很尖，是在压力一定时，通过减小受力面积来增大压强，故B不符合题意；
C．盲道上有凸起，是在压力一定时，通过减小受力面积来增大压强，故C不符合题意；
D．滑雪板长而宽，是在压力一定时，通过增大受力面积来减小压强，故D符合题意。
故选D。
6. 下列实例中，属于做功改变物体内能的是（ ）
A. 用力快速搓手，手的温度升高
B. 将手放在热水袋上，手的温度升高
C. 在饮料中放冰块，饮料的温度降低
D. 在阳光的照射下，室内的温度升高
【答案】A
【解析】
【详解】A．用力快速搓手，手的温度升高，克服摩擦做功，机械能转化为内能，属于做功改变物体内能，
故A符合题意；
B．将手放在热水袋上，手的温度升高，属于热传递改变物体内能，故B不符合题意；
C．在饮料中放冰块，饮料的温度降低，属于热传递改变物体内能，故C不符合题意；
D．在阳光的照射下，室内的温度升高，属于热传递改变物体内能，故D不符合题意。
故选A。
7. 如图所示的光现象中，由于光的折射形成的是（ ）
A. 故宫角楼在水中倒影B. 草坪上的人影
C. 人透过水球成像
D. 手在屏幕上形成的手影
【答案】C
【解析】
【详解】A．故宫角楼在水中形成倒影，属于平面镜成像，是由光的反射形成的，故A不符合题意；
的
B．草坪上 人影是光的直线传播形成的，故B不符合题意；
C．人透过水球成像，属于凸透镜成像，是由光的折射形成的，故C符合题意；
D．手在屏幕上形成的手影是光的直线传播形成的，故D不符合题意。
故选C。
8. 下列数据估测最接近实际情况的是（ ）
A. 初中生的身高约为170dm
B. 初中生的质量约为60kg
C. 初中生的正常体温约为38℃
D. 初中生跑完800m的时间约为1min
【答案】B
【解析】
【详解】A．初中生的身高约为170cm，合17dm，故A不符合题意；
B．成年人的质量为70kg左右，初中生的质量比成年人略小，约为60kg，故B符合题意；
C．初中生的正常体温约为36.5~37℃，正常体温不超过37℃，故C不符合题意；
D．初中生跑步的速度约为v=3.8m/s，故初中生跑完800m的时间为故D不符合题意。
故选B。
9. 教室内的饮水机为同学们健康饮水提供方便。如图所示，按下温水键开关S 时，温水指示灯L 发光；
1 1
同时按下“童锁”键开关S 和热水键开关S 时，热水指示灯L 发光。下列电路设计符合要求的是
2 3 2
（ ）
A. B. C.
D.
【答案】B
【解析】
【详解】A．由电路图可知，按下开关S，指示灯L 发光，故A不符合题意；
1 2
B．由电路图可知，L 与L 并联，开关S 控制L，开关S 和S 控制L，按下S 时，L 发光，同时按下S
1 2 1 1 2 3 2 1 1 2
和S，L 发光，故B符合题意；
3 2
C．由电路图可知，L 与L 串联，只有同时按下三个开关，L 和L 同时发光，任意一个开关未闭合，两灯
1 2 1 2
均不发光，故C不符合题意；
D．由电路图可知，只闭合S 时，电路处于断路状态，L 不发光，故D不符合题意。
1 1
故选B。
10. 如图所示，电源两端的电压保持不变，闭合开关S，滑动变阻器滑片P由中点向右滑动过程中，下列
说法中正确的是（ ）A. 电流表A 的示数变大
1
B. 电流表A 的示数变小
2
C. 电压表V的示数变大
D. 小灯泡的亮度变亮
【答案】B
【解析】
【详解】由电路图可知，小灯泡与滑动变阻器并联，电压表测电源电压，电流表A 测流过滑动变阻器支路
1
的电流，电流表A 测干路电流。
2
A．滑动变阻器滑片P由中点向右滑动过程中，滑动变阻器接入电路中的阻值变大，故由欧姆定律可得，
流过滑动变阻器支路的电流变小，即电流表A 示数变小，故A错误；
1
B．滑动变阻器滑片P由中点向右滑动过程中，流过灯泡的支路电流不变，故由并联电路的电流规律可得，
干路电流变小，故可得电流表A 的示数变小，故B正确；
2
C．因电压表测电源电压，滑动变阻器滑片P由中点向右滑动过程中，电源电压不变，故电压表V示数不
变，故C错误；
D．因并联电路中各支路互不影响，滑动变阻器滑片P由中点向右滑动过程中，流过小灯泡支路的电流不
变，故小灯泡的亮度不变，故D错误。
故选B。
11. 2022年4月16日，神舟十三号返回舱在东风着陆场预定区域成功着陆，如图所示。关于返回舱，下列
说法中正确的是（ ）
A. 返回舱进入大气层后形成一个“火球”，在这个过程中将内能转化为机械能
B. 为避免返回舱与大气剧烈摩擦而被烧坏，在表面涂有烧蚀材料，利用材料的熔化、汽化等方式散热
C. 返回舱降落伞打开后，降落伞对返回舱的拉力大于返回舱对降落伞的拉力
D. 返回舱着陆后，返回舱对地面的压力和地面对返回舱的支持力是一对平衡力
【答案】B
【解析】
【详解】A．返回舱进入大气层后形成一个“火球”，在这个过程中将机械能转化为内能，故A错误；
B．火箭头部的特殊材料在熔化、汽化时可以吸收大量热量，从而达到保护火箭的目的，这是利用了熔化、
汽化要吸热的原理，故B正确；C．返回舱降落伞打开后，降落伞对返回舱的拉力和返回舱对降落伞的拉力相互作用力，两个力的大小相
等，故C错误；
D．返回舱着陆后，返回舱对地面的压力和地面对返回舱的支持力，作用在两个物体上，不是一对平衡力，
故D错误。
故选B。
12. 盛有水的圆柱形容器置于水平桌面上，容器底面积S=100cm2，如图甲所示，容器对桌面的压力为N ，
1
容器对桌面的压强为p=1000Pa；如图乙所示，再用细线系一金属球，将金属球浸没在水中，容器对桌面
1
的压强为p=1200Pa；如图丙所示，将细线剪断，金属球沉到容器底部，金属球对容器底部的压力为
2
N =3.4N；（g取10N/kg）下列选项中正确的是（ ）
2
A. 容器对桌面的压力N 为12N
1
B. 金属球受到的浮力为10N
C. 金属球的质量为5.4kg
D. 金属球的密度为2.7×103kg/m3
【答案】D
【解析】
【详解】A．由题意可知，容器底面积
S=100cm2=1×10-2m2
容器对桌面的压强为p=1000Pa，根据
1
得容器对桌面的压力为
即N =10N，故A错误；
1
B．如图乙所示，将金属球浸没在水中，容器对桌面的压强为P=1200Pa，容器底面积
2
S=100cm2=1×10-2m2
根据可得此时容器对桌面的压力为
乙图和甲图比较，乙中桌面受到压力 的增加量等于小球排开水的重力，即小球受到的浮力，所以金属
球受到的浮力为
故B错误；
C．如图丙所示，金属球沉到容器底部，金属球对容器底部的压力为N =3.4N，受到的浮力F =2N，根据
2 浮
二力平衡可知，小球的重力为
根据
可知金属球的质量为
故C错误；
D．由B、C解析可知，金属球受到的浮力F =2N，金属球的质量为m=0.54kg，根据
浮
可知金属球的体积为
则金属球的密度为
故D正确。
故选D。
二、多项选择题（下列每题均有四个选项，其中符合题意的选项均多于一个。共6分，每题2
分。每题选项全选对的得2分，选对但不全的得1分，有错选的不得分）13. 小明根据下表中几种物质的比热容得出结论，下列结论中正确的是（ ）
常温常压下的比热容c/[J·(kg·℃)-1]
水 4.2×103 冰 2.1×103
酒精 2.4×103 砂石 0.92×103
煤油 2.1×103 铝 0.88×103
水银 0.14×103 铜 0.39×103
A. 固体的比热容都比液体的比热容小
B. 质量相等的水和煤油吸收相同的热量，煤油升高的温度多
C. 质量相等的铝块和铜块温度都降低5℃，铝块放出的热量多
D. 比热容是物质的一种属性，不同物质的比热容一定不同
【答案】BC
【解析】
【详解】A．固体的比热容不一定比液体的比热容小，比如：铝的比热容大于水银的比热容，故A错误；
B．煤油的比热容小于水的比热容，质量相等的水和煤油吸收相等的热量后，由 可知，煤油升高
的温度多，故B正确；
C．铝的比热容大于铜的比热容，质量相等的铝块和铜块温度都降低5℃，由Q=cmΔt可知，铝块放出的热
量多，故C正确；
D．不同物质的比热容一般不同，但也有的物质比热容相同，比如：煤油和冰的比热容相同，故D错误。
故选BC。
14. 如图所示，是某小组设计测量未知电阻R 阻值的实验电路图。电源两端电压未知且不变，R 是阻值已
x 0
知的定值电阻，R是滑动变阻器，铭牌辨认不清。实验器材均满足实验要求。在不拆改电路的前提下，能
够测出R 阻值的电路图是（ ）
x
A. B. C.D.
【答案】ABD
【解析】
【详解】A．通过电压表可以测出R 两端的电压，串联电路电流相等，则可以通过电流表测出通过电阻的
x
电流，根据欧姆定律可得R 的阻值，故A符合题意；
x
B．只闭合S，读出电流表示数I，S、S 闭合，读出电流表示数为I。由于S 闭合前后，R 两端的电压不
1 1 2 1 0
变为电源电压，则流过R 的电流不变为I。因此闭合S 后，流过R 的电流为
0 1 1 x
I=I-I
x 2 1
根据串联电路电路电压相等，有
IR=IR
1 0 x x
联立上述两式可得R 的阻值为
x
故B符合题意；
C．通过电压表可以测出两电阻两端的电压，由于滑动变阻器的阻值未知，所以无法测出电路中的电流，
进而无法求R 阻值，故C不符合题意；
x
D．闭合开关S、S，可以测出R 两端的电压U；再闭合S，可以测出总电压U，则R 两端的电压为
2 x x 1 0
U=U-U
0 x
根据串联电路电流相等，有
联立上述两式，解得R 阻值为
x
故D符合题意。
故选ABD。
15. 如图所示，标有“3V 1.5W”的小灯泡L与最大阻值为30Ω的滑动变阻器R连接在电路中。电源电压
为9V且保持不变，灯丝电阻不随温度变化。电流表和电压表选择的量程分别为“0~0.6A”和“0~15V”。闭合开关S，在保证电路安全的情况下，移动滑动变阻器的滑片P，则下列说法中正确的是（ ）
A. 电流表的变化范围是0.25~0.6A
B. 电压表的变化范围是6~7.5 V
C. 滑动变阻器接入电路中的阻值变化范围是9~30Ω
D. 小灯泡电功率的变化范围是0.375~1.5W
【答案】BD
【解析】
【详解】由电路图知，小灯泡与滑动变阻器串联在电路中，电压表测变阻器两端的电压，电流表测电路中
的电流。
ABC．小灯泡正常工作时，通过的电流
在保证电路安全的情况下，电路中的最大电流为0.5A。此时变阻器接入电路的阻值最小，其两端的电压最
小为
U =U-U =9V-3V=6V
min L
变阻器接入电路的最小阻值
小灯泡的电阻
当变阻器接入电路的阻值最大时，电路中的总电阻最大，据欧姆定律知，电路中的电流最小为
电压表的示数最大为
U =I R =0.25A×30Ω=7.5V<15V
max min max
所以电流表的变化范围是0.25~0.5A，电压表的变化范围是6~7.5V，滑动变阻器接入电路的阻值变化范围是12~30Ω。故AC错误，B正确；
D．小灯泡正常发光时，功率最大为1.5W。电路中的电流最小时，小灯泡消耗的电功率最小为
所以小灯泡的电功率的变化范围是0.375~1.5W。故D正确。
故选BD。
第二部分
三、实验探究题（共28分，17、19题各2分， 18、20题3分，16、21题各4分，22、23题
各5分）
16. 如图所示，体温计的示数为___________ 。
【答案】36.5
【解析】
【分析】
【详解】体温计的分度值为0.1 ，体温计的示数,36.5 。
17. 2022年冬奥会在北京举行，举世瞩目。能正确表示滑雪运动员在空中滑翔时所受重力的是（ ）
A. B.
C. D.
【答案】C
【解析】
【详解】运动员在空中滑翔时所受重力的作用点在运动员的重心上，方向是竖直向下的，由图可知，A图
作用点错误，B图方向错误，D图作用点和方向都错误，只有C正确，故ABD不符合题意，C符合题意。
故选C。
18. 如图所示，MM为平面镜，OA为反射光线，ON为法线，反射角NOA等于30。已知BON等于
30，CON等于45，DON等于60。则反射光线OA的入射光线将沿着______方向入射。（选填
“BO”、“CO”或“DO”）【答案】BO
【解析】
【详解】根据光的反射定律可知，反射角等于入射角；因为反射角∠NOA等于30°，所以入射角也等于
30°，而∠BON等于30°，所以对应的入射光线是沿BO方向射入的。
19. 如图甲所示，是小融测量额定电压2.5V的小灯泡正常发光时电功率的电路图。
（1）若滑动变阻器的滑片在A端时，其接入电路的阻值最大，请在图乙中以笔画线代替导线完成电路的
连接______；
（2）闭合开关S，调节滑动变阻器接入电路中的电阻值，小灯泡正常发光时，电流表的示数如图丙所示，
此时电路中的电流为______A，则小灯泡的额定功率为______W。
【答案】 ①. ②. 0.3 ③. 0.75
【解析】
【详解】（1）[1]滑动变阻器的滑片在A端时，其接入电路的阻值最大，故滑动变阻器应接入右下接线柱，
电路连接如下图所示（2）[2]由图丙可知，电流表选用小量程，分度值为0.02A，故此时电路中的电流为0.3A。
[3]由题意可知，小灯泡的额定电压为U=2.5V，额定电流为I=0.3A，故由P=UI可得，小灯泡的额定功率为
P=UI=2.5V×0.3A=0.75W
20. 在探究通电螺线管外部磁场特点时，实验现象如图所示。
（1）由图甲中铁屑的排列情况可初步推断：通电螺线管外部的磁场分布与______磁体的磁场相似。
（2）利用如图乙所示装置进行实验，改变通电螺线管中的电流方向，发现磁场的方向发生了改变。由此
可知通电螺线管的磁极与______有关。
【答案】 ①. 条形 ②. 通电螺线管中的电流方向
【解析】
【详解】（1）[1]从铁屑的分布情况可知，通电螺线管外部的磁场和条形磁体的磁场一样，通电螺线管的
两端相当于条形磁体的两个磁极。
（2）[2]改变通电螺线管中的电流方向，小磁针的N极指向发生改变，说明磁场的方向发生了改变，由此
可知通电螺线管的磁极与通电螺线管中的电流方向有关。
21. 如图所示，是小凌探究“平面镜成像时，象棋成像的高度跟象棋高度是否相等”的装置。实验器材有：
薄玻璃板、一副象棋、一把刻度尺及白纸等。主要实验步骤如下：①将两个叠放的红棋子作为物体放在平面镜前面的白纸上，在平面镜后面改变两个叠放的绿棋子的位置，
使得从不同角度观察，两个绿棋子与物体的像均完全重合，测量棋子的高度并记录实验数据；②将三个叠
放的红棋子作为物体放在平面镜前面的白纸上，在平面镜后面改变三个叠放的绿棋子的位置，使得从不同
角度观察，三个绿棋子与物体的像均完全重合，测量棋子的高度并记录实验数据；③再改变四次叠放红棋
子的个数，仿照步骤②，做四次实验，并记录实验数据。
请根据上述实验步骤，回答下列问题：
的
（1）小凌实验过程中存在 主要问题：______；
（2）请你针对小凌实验过程中存在的主要问题，写出改进措施______。
【答案】 ①. 没有改变自变量象棋的高度 ②. 见解析
【解析】
【详解】（1）[1]实验中探究平面镜成像时，象棋成像的高度跟象棋高度是否相等，需要改变象棋的高度，
实验过程中没有改变自变量象棋的高度。
（2）[2]改进措施：象棋A的位置不变，在象棋A上再放一个象棋，在象棋B上再放一个象棋，仿照以上
步骤再做5次。
22. 关于如图所示的三个实验，请回答下列问题：
（1）如图甲所示，是“探究影响滑动摩擦力大小的因素”实验装置。小明把木块放在木板上，用弹簧测
力计水平匀速拉动木块，记录弹簧测力计示数；木块上再放一个重物，用弹簧测力计水平匀速拉动木块，
记录弹簧测力计示数。根据实验过程小明探究的自变量是______；
（2）如图乙所示，是“探究杠杆平衡条件”实验装置。杠杆上相邻刻度线间的距离相等。杠杆水平平衡
后，在杠杆上的A点悬挂了重力均为1N钩码2个，为使杠杆保持水平平衡，弹簧测力计应在______（选
填“B”或“C”）点沿竖直向上拉杠杆，当杠杆再次在水平位置平衡时，弹簧测力计的示数为______N；
（3）如图丙所示，是“探究液体压强与液体密度是否有关”实验装置。由实验现象可以得到的结论是
______。
【答案】 ①. 压力大小 ②. B ③. 4 ④. 液体压强与液体密度有关
【解析】
【详解】（1）[1]实验中接触面的粗糙程度不变，改变压力的大小，所以小明探究的自变量是压力大小。
（2）[2][3]设杠杆一格长为L，杠杆水平平衡后，在杠杆上的A点悬挂了重力均为1N钩码2个，杠杆会逆时针转动，为使杠杆保持水平平衡，在B处用弹簧测力计竖直向上拉，根据杠杆的平衡条件可得
2N×4L=F×2L
F=4N
（3）[4]图丙中探头的深度相同，液体的密度不同，U形管两边的液面差不同，说明液体压强与液体的密
度有关。

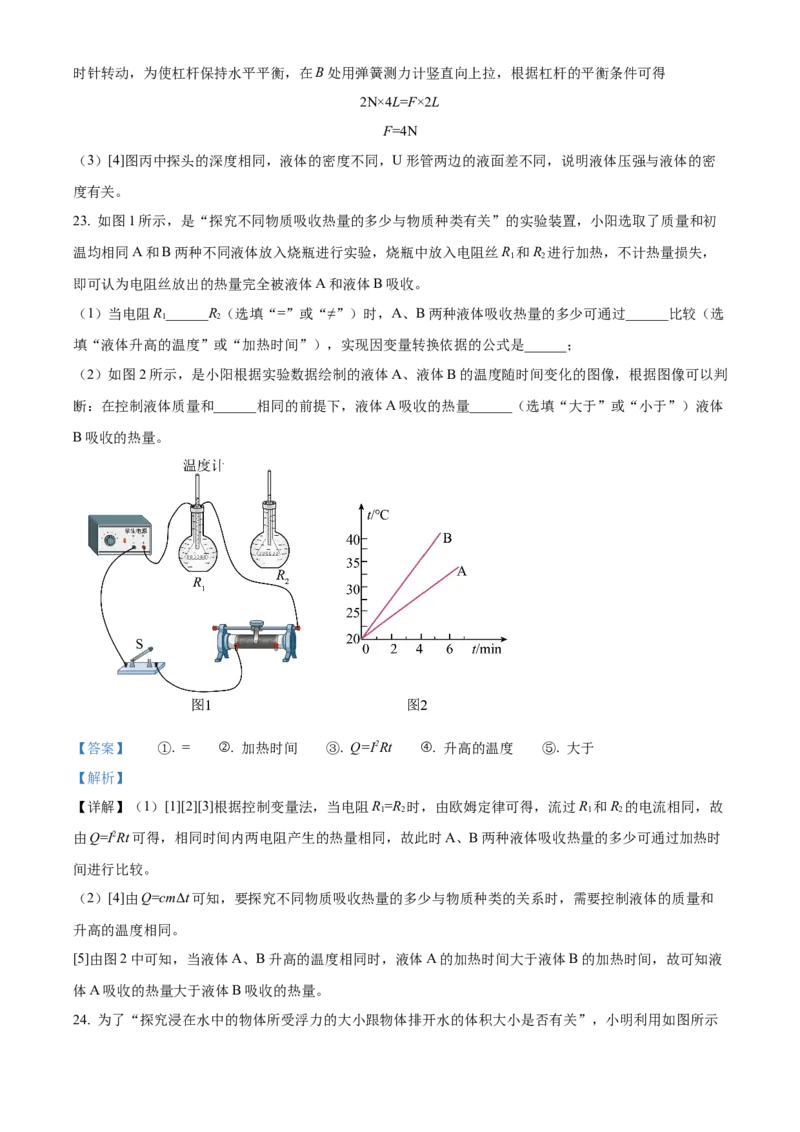

23. 如图1所示，是“探究不同物质吸收热量的多少与物质种类有关”的实验装置，小阳选取了质量和初
温均相同A和B两种不同液体放入烧瓶进行实验，烧瓶中放入电阻丝R 和R 进行加热，不计热量损失，
1 2
即可认为电阻丝放出的热量完全被液体A和液体B吸收。
（1）当电阻R______R（选填“=”或“≠”）时，A、B两种液体吸收热量的多少可通过______比较（选
1 2
填“液体升高的温度”或“加热时间”），实现因变量转换依据的公式是______；
（2）如图2所示，是小阳根据实验数据绘制的液体A、液体B的温度随时间变化的图像，根据图像可以判
断：在控制液体质量和______相同的前提下，液体A吸收的热量______（选填“大于”或“小于”）液体
B吸收的热量。
【答案】 ①. = ②. 加热时间 ③. Q=I2Rt ④. 升高的温度 ⑤. 大于
【解析】
【详解】（1）[1][2][3]根据控制变量法，当电阻R=R 时，由欧姆定律可得，流过R 和R 的电流相同，故
1 2 1 2
由Q=I2Rt可得，相同时间内两电阻产生的热量相同，故此时A、B两种液体吸收热量的多少可通过加热时
间进行比较。
（2）[4]由Q=cmΔt可知，要探究不同物质吸收热量的多少与物质种类的关系时，需要控制液体的质量和
升高的温度相同。
[5]由图2中可知，当液体A、B升高的温度相同时，液体A的加热时间大于液体B的加热时间，故可知液
体A吸收的热量大于液体B吸收的热量。
24. 为了“探究浸在水中的物体所受浮力的大小跟物体排开水的体积大小是否有关”，小明利用如图所示的圆柱体A（ρ >ρ ，无法放入量筒）、弹簧测力计、量筒、溢水杯、小桶、铁架台、细线和适量的水进
A 水
行实验。请利用上述器材帮助小明完成实验设计，写出实验步骤并设计出实验数据记录表格。
【答案】见解析
【解析】
【详解】实验步骤：
①将调零的弹簧测力计挂在铁架台上。用细线将圆柱体A悬挂在弹簧测力计下。静止时，用弹簧测力计测
出圆柱体A所受的重力G，并记入实验数据表格。
②溢水杯装满水，不再有水流出后将小桶放在出水口下。将圆柱体A下部的一格浸入溢水杯的水中，圆柱
体不接触溢水杯，静止时，用弹簧测力计测出此时的拉力为F，并记入实验表格。将小桶内的水全部倒入
量筒，测出量筒内水的体积V ，并记入实验数据表格。
排
③仿照步骤②，再做两次实验，分别将圆柱体A下部的两格和三格浸入水中，将弹簧测力计的拉力F和圆
柱体排开水的体积V ，记入实验数据表格。
排
④根据公式F =G-F，分别计算3次圆柱体所受浮力F ，并记入实验数据表格。
浮 浮
实验数据记录表格：
G/N
V /cm3
排
F/N
F /N
浮
四、科普阅读题（共4分）
25. 请阅读《新型陶瓷》并回答题。
新型陶瓷
传统陶瓷主要采用天然的岩石、矿物、粘土等材料做原料。新型陶瓷则采用人工合成的高纯度无机化合物
为原料。新型陶瓷材料在性能上有其独特的优越性。
导电陶瓷是在陶瓷的表面涂覆各种导电材料，使它具有耐高温、抗氧化、抗腐蚀等特性，适用于条件恶劣
的环境。但也有它的缺点：脆，易碎。导电陶瓷具有其他材料无可比拟的特性，目前已经广泛运用到我们
日常的生产和生活中。并且在这些科技领域起着非常重大的作用，如：用于燃料电池、航天器、发动机、微电子行业、电力系统、交通运输、选矿和探矿、环保和医药、高能核试验和热核聚变，冶金过程中温度
的监测等。

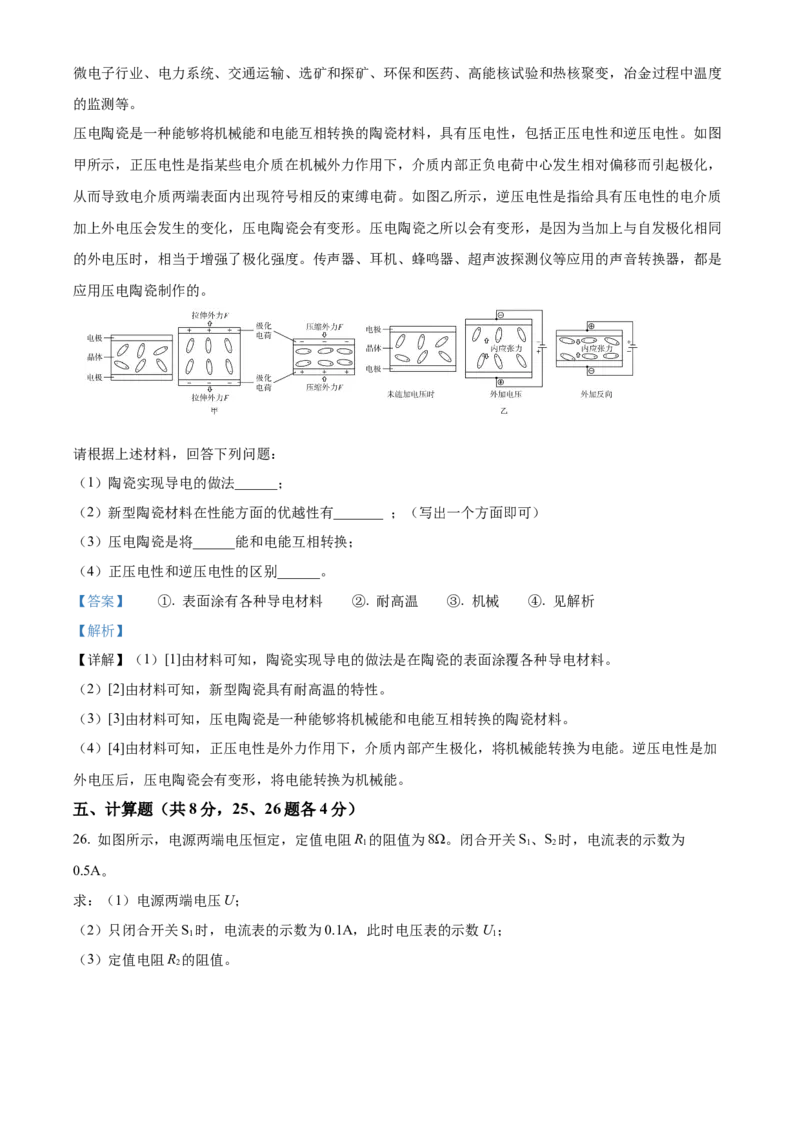

压电陶瓷是一种能够将机械能和电能互相转换的陶瓷材料，具有压电性，包括正压电性和逆压电性。如图
甲所示，正压电性是指某些电介质在机械外力作用下，介质内部正负电荷中心发生相对偏移而引起极化，
从而导致电介质两端表面内出现符号相反的束缚电荷。如图乙所示，逆压电性是指给具有压电性的电介质
加上外电压会发生的变化，压电陶瓷会有变形。压电陶瓷之所以会有变形，是因为当加上与自发极化相同
的外电压时，相当于增强了极化强度。传声器、耳机、蜂鸣器、超声波探测仪等应用的声音转换器，都是
应用压电陶瓷制作的。
请根据上述材料，回答下列问题：
（1）陶瓷实现导电的做法______；
（2）新型陶瓷材料在性能方面的优越性有_______ ；（写出一个方面即可）
（3）压电陶瓷是将______能和电能互相转换；
（4）正压电性和逆压电性的区别______。
【答案】 ①. 表面涂有各种导电材料 ②. 耐高温 ③. 机械 ④. 见解析
【解析】
【详解】（1）[1]由材料可知，陶瓷实现导电的做法是在陶瓷的表面涂覆各种导电材料。
（2）[2]由材料可知，新型陶瓷具有耐高温的特性。
（3）[3]由材料可知，压电陶瓷是一种能够将机械能和电能互相转换的陶瓷材料。
（4）[4]由材料可知，正压电性是外力作用下，介质内部产生极化，将机械能转换为电能。逆压电性是加
外电压后，压电陶瓷会有变形，将电能转换为机械能。
五、计算题（共8分，25、26题各4分）
26. 如图所示，电源两端电压恒定，定值电阻R 的阻值为8Ω。闭合开关S、S 时，电流表的示数为
1 1 2
0.5A。
求：（1）电源两端电压U；
（2）只闭合开关S 时，电流表的示数为0.1A，此时电压表的示数U；
1 1
（3）定值电阻R 的阻值。
2【答案】（1）4V；（2）0.8V；（3）32Ω
【解析】
【详解】解：（1）闭合开关S、S，电阻R 被短路，电路中只有R 的简单电路，等效电路如图所示：
1 2 2 1
电源两端电压
U=IR=0.5A×8Ω=4V
1 1
（2）只闭合开关S，两个电阻串联，电压表测量R 两端的电压，等效电路如图所示：
1 1
电压表的示数
U=IR=0.1A×8Ω=0.8V
1 2 1
（3）由串联电路电压的规律可知R 两端的电压
2
U= U-U=4V-0.8V=3.2V
2 1
R 的阻值
2
答：（1）电源两端电压是4V；
（2）只闭合开关S 时，电流表的示数为0.1A，此时电压表的示数是0.8V；
1
（3）定值电阻R 的阻值是32Ω。
2
27. 如图甲所示，是使用动滑轮匀速提升物体的装置图。如图乙所示，是提升不同重物时卷扬机对绳子竖
直向上拉力F与卷扬机拉动绳子速度v的关系图像。当使用这个装置提升重力为500N的物体A时，卷扬
机拉动绳子的速度为0.2m/s，卷扬机拉动绳子的功率保持不变。不计绳重及轮与轴的摩擦。的
求：（1）提升物体A时，卷扬机对绳子 拉力F；
A
（2）动滑轮受到的重力G ；
动
（3）若用该装置提升另一物体B时，卷扬机拉动绳子的速度为0.4m/s，此时滑轮组的机械效率η。
【答案】（1）300N；（2）100N；（3）66.7%
【解析】
【详解】解：（1）由图像可知，卷扬机拉动绳子的速度为0.2m/s，由图乙可知，卷扬机对绳子的拉力
F=300N。
A
（2）由图甲可知，滑轮组绳子的有效股数n=2，动滑轮受到的重力
G =nF-G =2×300N-500N=100N
动 物
（3）卷扬机的拉动绳子的功率
因卷扬机的拉动绳子的功率保持不变，若用该装置提升另一物体B时，卷扬机拉动绳子的速度为0.4m/s，
卷扬机对绳子的拉力
物体B的重力
G =nF -G =2×150N-100N=200N
B B 动
此时滑轮组的机械效率
答：（1）提升物体A时，卷扬机对绳子的拉力是300N；
（2）动滑轮受到的重力是100N；
（3）若用该装置提升另一物体B时，卷扬机拉动绳子的速度为0.4m/s，此时滑轮组的机械效率是66.7%。
