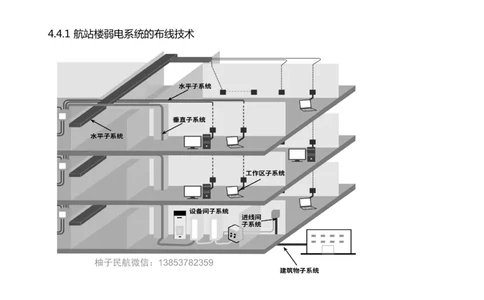

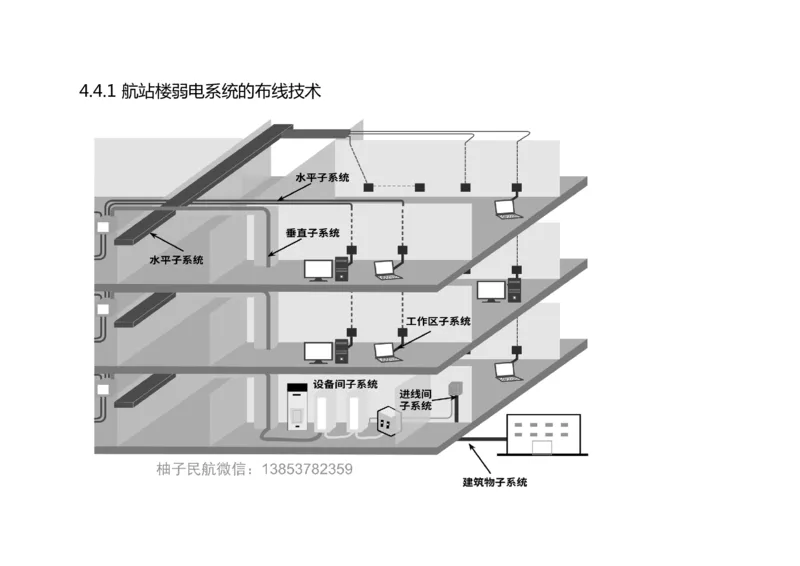

精讲课程（2024版教材）4.4.1 航站楼弱电系统的布线技术1. 综合布线系统

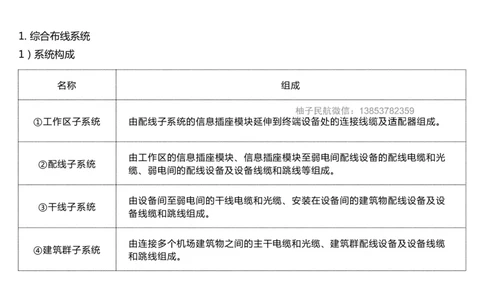

1）系统构成

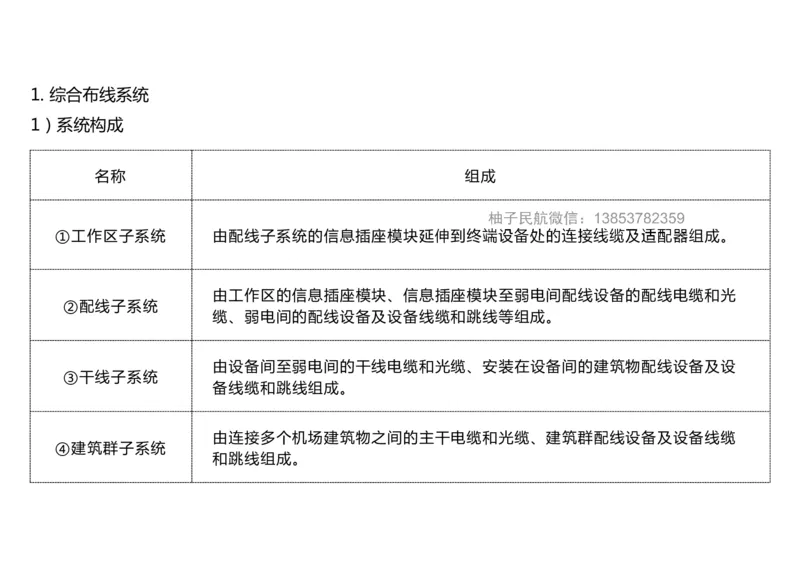

名称 组成
①工作区子系统 由配线子系统的信息插座模块延伸到终端设备处的连接线缆及适配器组成。
由工作区的信息插座模块、信息插座模块至弱电间配线设备的配线电缆和光
②配线子系统
缆、弱电间的配线设备及设备线缆和跳线等组成。
由设备间至弱电间的干线电缆和光缆、安装在设备间的建筑物配线设备及设
③干线子系统
备线缆和跳线组成。
由连接多个机场建筑物之间的主干电缆和光缆、建筑群配线设备及设备线缆
④建筑群子系统

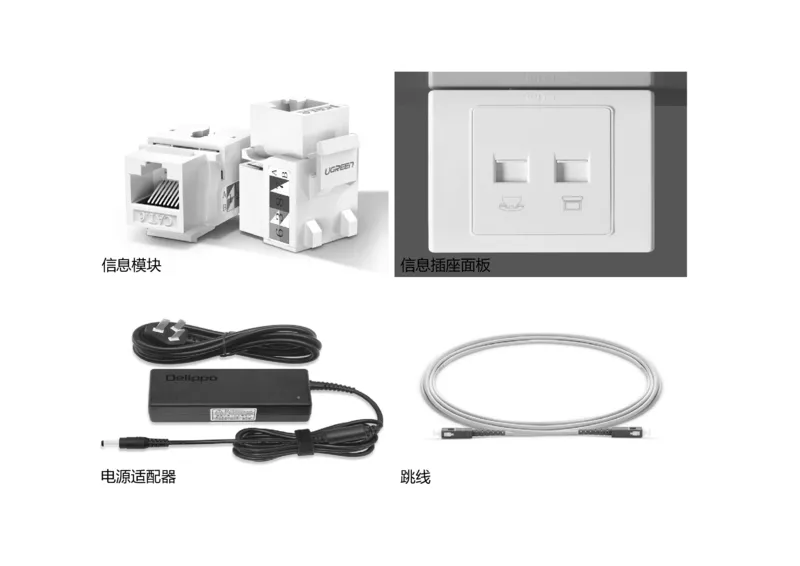

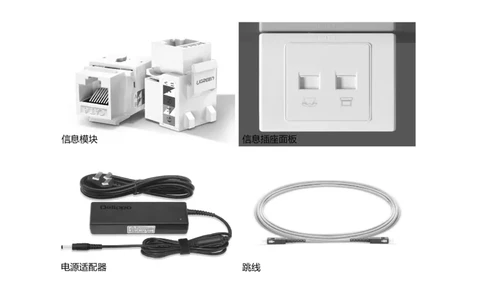

和跳线组成。信息模块 信息插座面板

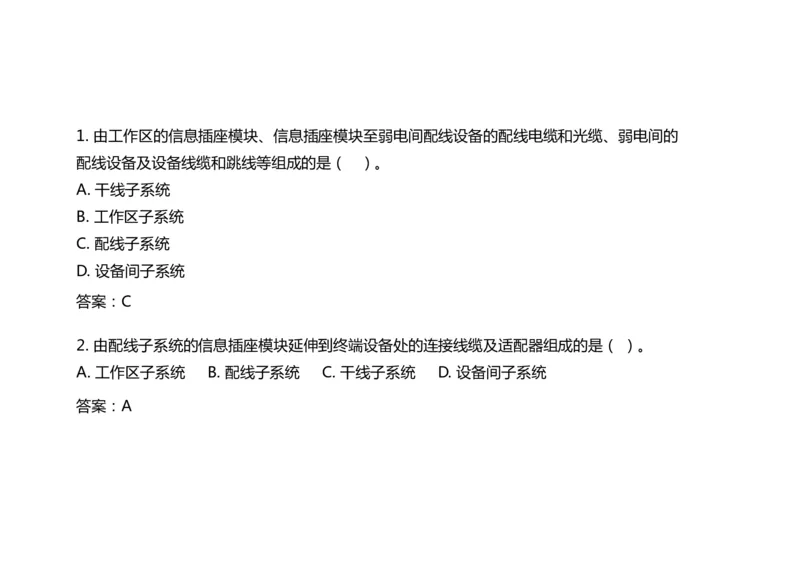

电源适配器 跳线1. 由工作区的信息插座模块、信息插座模块至弱电间配线设备的配线电缆和光缆、弱电间的
配线设备及设备线缆和跳线等组成的是（ ）。
A. 干线子系统
B. 工作区子系统
C. 配线子系统
D. 设备间子系统
答案：C
2. 由配线子系统的信息插座模块延伸到终端设备处的连接线缆及适配器组成的是（ ）。
A. 工作区子系统 B. 配线子系统 C. 干线子系统 D. 设备间子系统

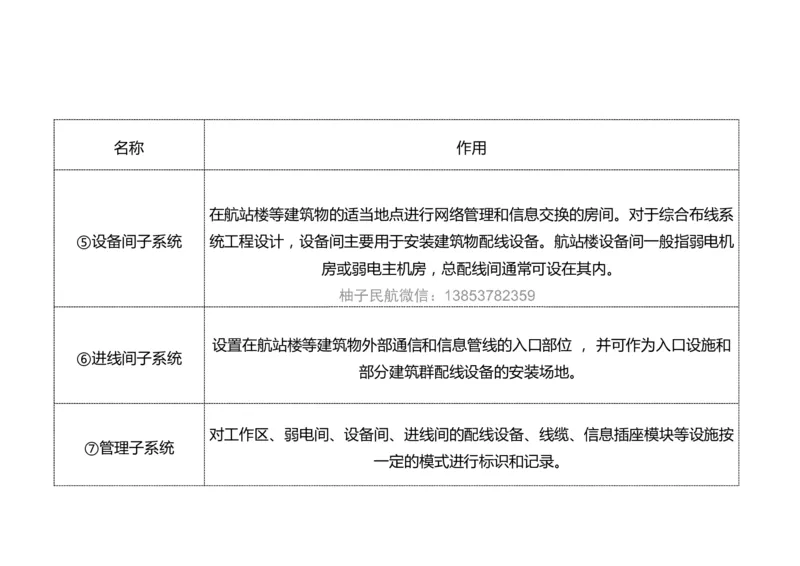

答案：A名称 作用
在航站楼等建筑物的适当地点进行网络管理和信息交换的房间。对于综合布线系
⑤设备间子系统 统工程设计，设备间主要用于安装建筑物配线设备。航站楼设备间一般指弱电机
房或弱电主机房，总配线间通常可设在其内。
设置在航站楼等建筑物外部通信和信息管线的入口部位 ， 并可作为入口设施和
⑥进线间子系统
部分建筑群配线设备的安装场地。
对工作区、弱电间、设备间、进线间的配线设备、线缆、信息插座模块等设施按
⑦管理子系统

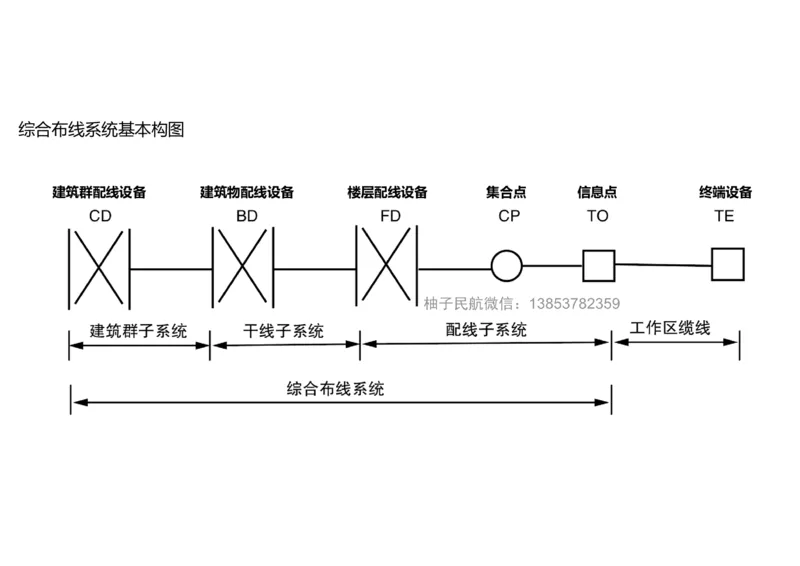

一定的模式进行标识和记录。综合布线系统基本构图
建筑群配线设备 建筑物配线设备 楼层配线设备 集合点 信息点 终端设备2）系统指标

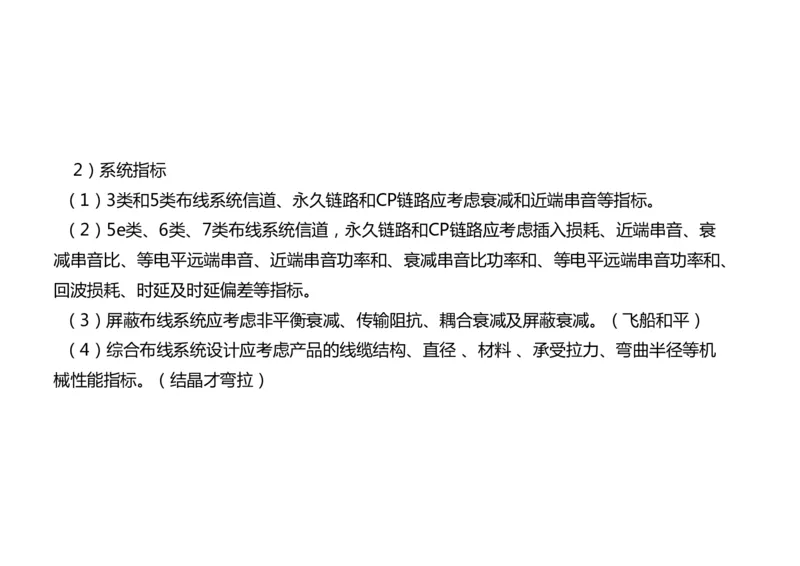

（1）3类和5类布线系统信道、永久链路和CP链路应考虑衰减和近端串音等指标。
（2）5e类、6类、7类布线系统信道，永久链路和CP链路应考虑插入损耗、近端串音、衰
减串音比、等电平远端串音、近端串音功率和、衰减串音比功率和、等电平远端串音功率和、
回波损耗、时延及时延偏差等指标。
（3）屏蔽布线系统应考虑非平衡衰减、传输阻抗、耦合衰减及屏蔽衰减。（飞船和平）
（4）综合布线系统设计应考虑产品的线缆结构、直径 、材料 、承受拉力、弯曲半径等机
械性能指标。（结晶才弯拉）3）专业系统布线

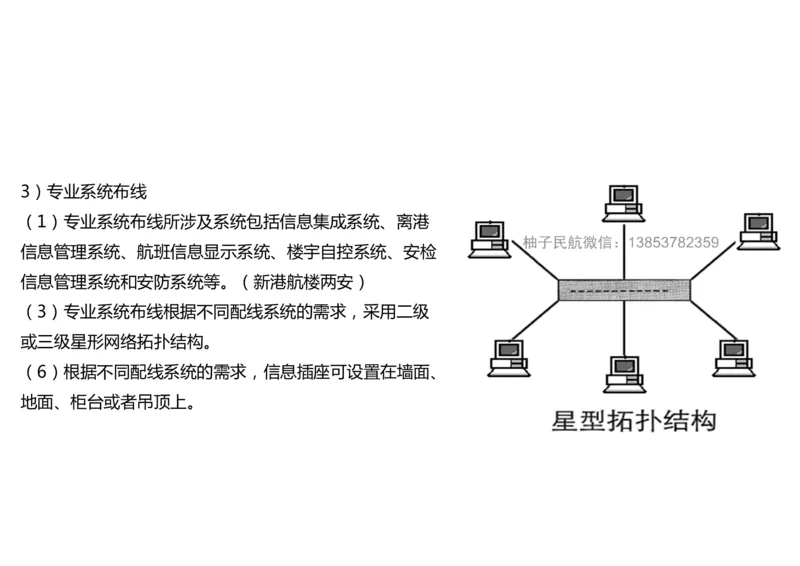

（1）专业系统布线所涉及系统包括信息集成系统、离港
信息管理系统、航班信息显示系统、楼宇自控系统、安检
信息管理系统和安防系统等。（新港航楼两安）
（3）专业系统布线根据不同配线系统的需求，采用二级
或三级星形网络拓扑结构。
（6）根据不同配线系统的需求，信息插座可设置在墙面、

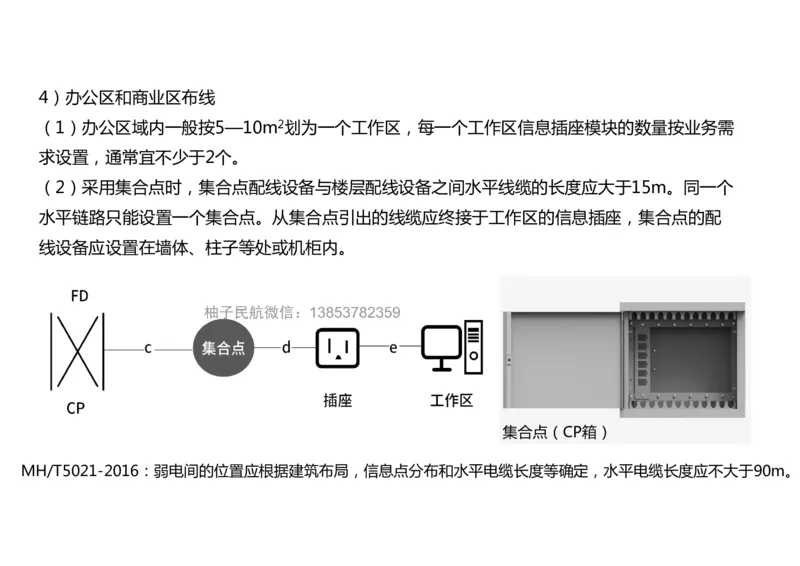

地面、柜台或者吊顶上。4）办公区和商业区布线
（1）办公区域内一般按5—10m2划为一个工作区，每一个工作区信息插座模块的数量按业务需
求设置，通常宜不少于2个。
（2）采用集合点时，集合点配线设备与楼层配线设备之间水平线缆的长度应大于15m。同一个
水平链路只能设置一个集合点。从集合点引出的线缆应终接于工作区的信息插座，集合点的配
线设备应设置在墙体、柱子等处或机柜内。
集合点（CP箱）
MH/T5021-2016：弱电间的位置应根据建筑布局，信息点分布和水平电缆长度等确定，水平电缆长度应不大于90m。2. 综合布线系统主要器材技术要求

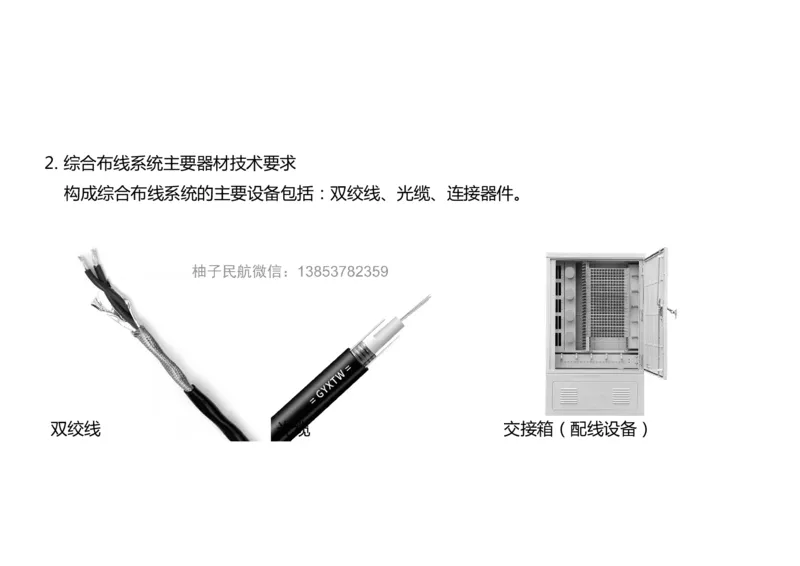

构成综合布线系统的主要设备包括：双绞线、光缆、连接器件。
双绞线 光缆 交接箱（配线设备）1）双绞线
双绞线可分为非屏蔽双绞线和屏蔽双绞线，目前定义了8种不同质量型号的双绞线
电缆。计算机网络综合布线使用三、四、五类、超五类、六类、七类。双绞线主要指
标包括衰减、近端串扰、衰减串扰比。
衰减是沿链路的信号损失度量。衰减与线缆的长度和频率有关系，随着长度的
衰减
增加，频率提高，信号衰减也随之增加。
近端串扰（ 近端串扰损耗是测量一条UTP链路中从一对线到另一对线的信号耦合。对于
NEXT） UTP链路，NEXT是一个关键的性能指标。
衰减串扰比（ ACR有时也以信噪比表示，它由最差的衰减量与NEXT量值的差值计算。ACR值

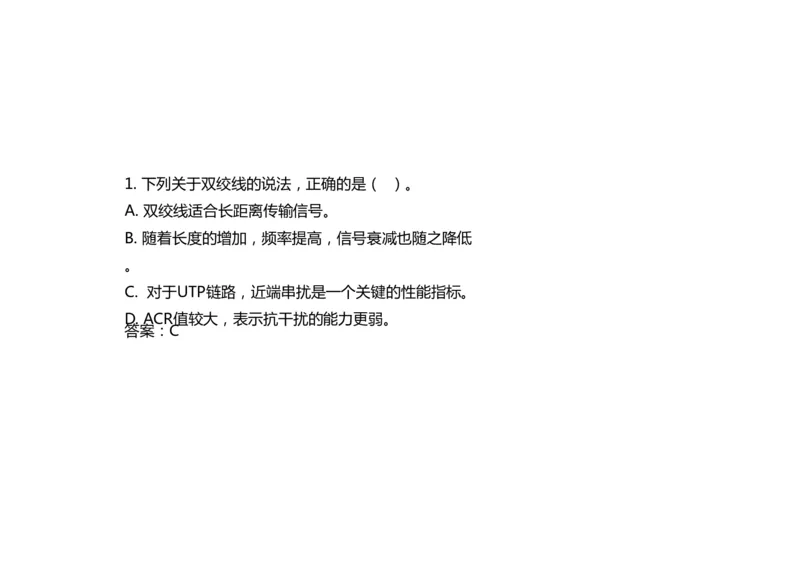

ACR） 较大，表示抗干扰的能力更强。1. 下列关于双绞线的说法，正确的是（ ）。
A. 双绞线适合长距离传输信号。
B. 随着长度的增加，频率提高，信号衰减也随之降低
。
C. 对于UTP链路，近端串扰是一个关键的性能指标。
D. ACR值较大，表示抗干扰的能力更弱。

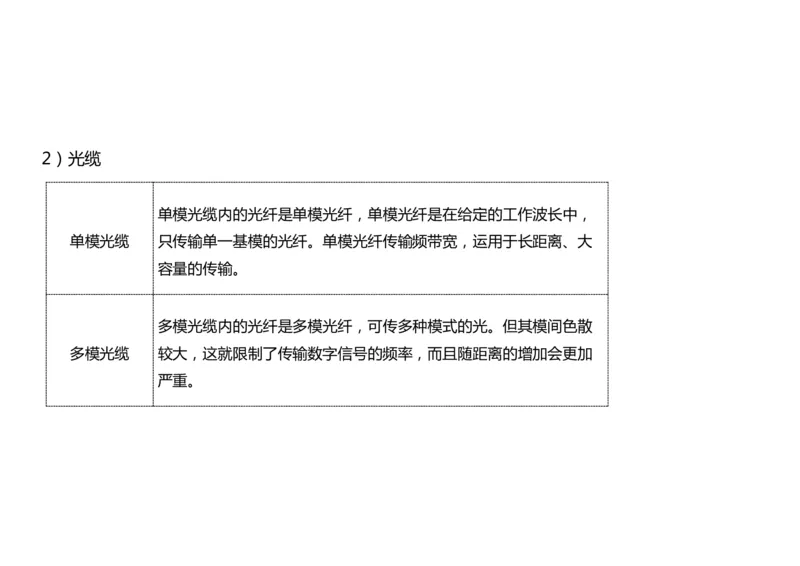

答案：C2）光缆
单模光缆内的光纤是单模光纤，单模光纤是在给定的工作波长中，
单模光缆 只传输单一基模的光纤。单模光纤传输频带宽，运用于长距离、大
容量的传输。
多模光缆内的光纤是多模光纤，可传多种模式的光。但其模间色散
多模光缆 较大，这就限制了传输数字信号的频率，而且随距离的增加会更加

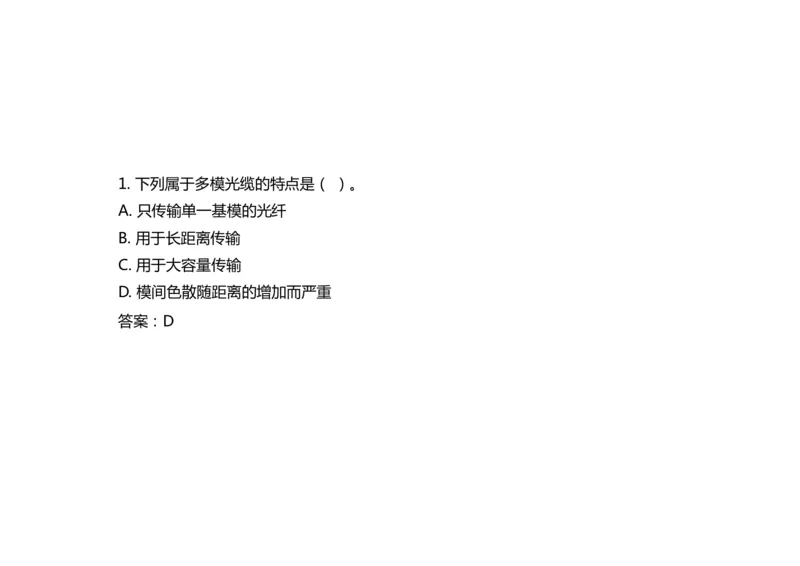

严重。1. 下列属于多模光缆的特点是（ ）。
A. 只传输单一基模的光纤
B. 用于长距离传输
C. 用于大容量传输
D. 模间色散随距离的增加而严重

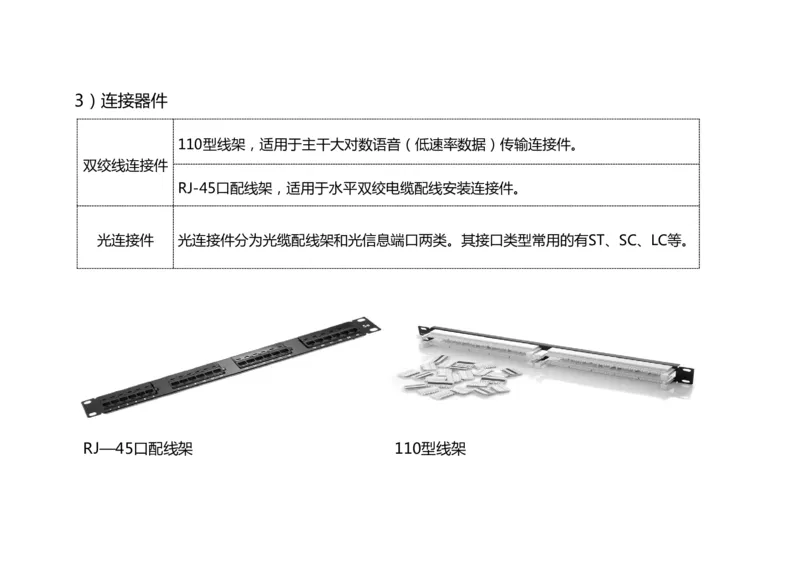

答案：D3）连接器件
110型线架，适用于主干大对数语音（低速率数据）传输连接件。
双绞线连接件
RJ-45口配线架，适用于水平双绞电缆配线安装连接件。
光连接件 光连接件分为光缆配线架和光信息端口两类。其接口类型常用的有ST、SC、LC等。
RJ—45口配线架 110型线架ST接头 SC接头 LC接头3. 综合布线系统施工

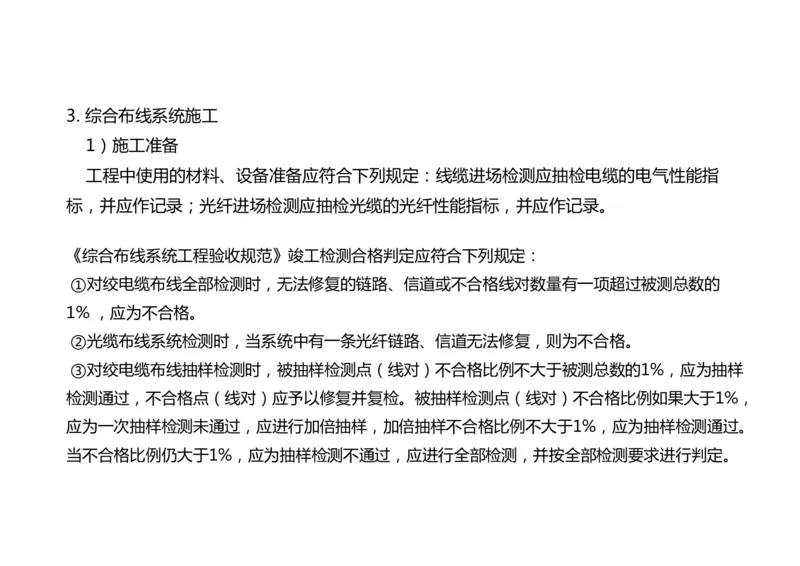

1）施工准备
工程中使用的材料、设备准备应符合下列规定：线缆进场检测应抽检电缆的电气性能指
标，并应作记录；光纤进场检测应抽检光缆的光纤性能指标，并应作记录。
《综合布线系统工程验收规范》竣工检测合格判定应符合下列规定：
①对绞电缆布线全部检测时，无法修复的链路、信道或不合格线对数量有一项超过被测总数的
1% ，应为不合格。
②光缆布线系统检测时，当系统中有一条光纤链路、信道无法修复，则为不合格。
③对绞电缆布线抽样检测时，被抽样检测点（线对）不合格比例不大于被测总数的1%，应为抽样
检测通过，不合格点（线对）应予以修复并复检。被抽样检测点（线对）不合格比例如果大于1%，
应为一次抽样检测未通过，应进行加倍抽样，加倍抽样不合格比例不大于1%，应为抽样检测通过。

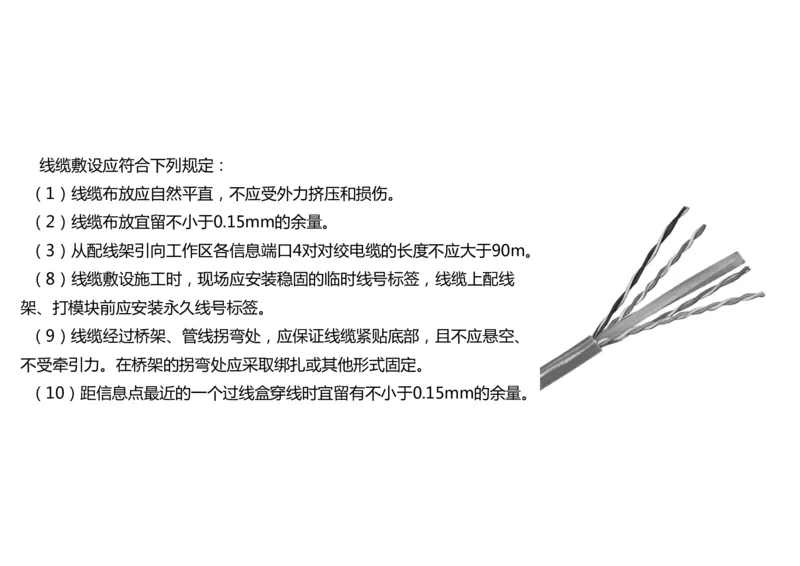

当不合格比例仍大于1%，应为抽样检测不通过，应进行全部检测，并按全部检测要求进行判定。线缆敷设应符合下列规定：
（1）线缆布放应自然平直，不应受外力挤压和损伤。
（2）线缆布放宜留不小于0.15mm的余量。
（3）从配线架引向工作区各信息端口4对对绞电缆的长度不应大于90m。
（8）线缆敷设施工时，现场应安装稳固的临时线号标签，线缆上配线
架、打模块前应安装永久线号标签。
（9）线缆经过桥架、管线拐弯处，应保证线缆紧贴底部，且不应悬空、
不受牵引力。在桥架的拐弯处应采取绑扎或其他形式固定。

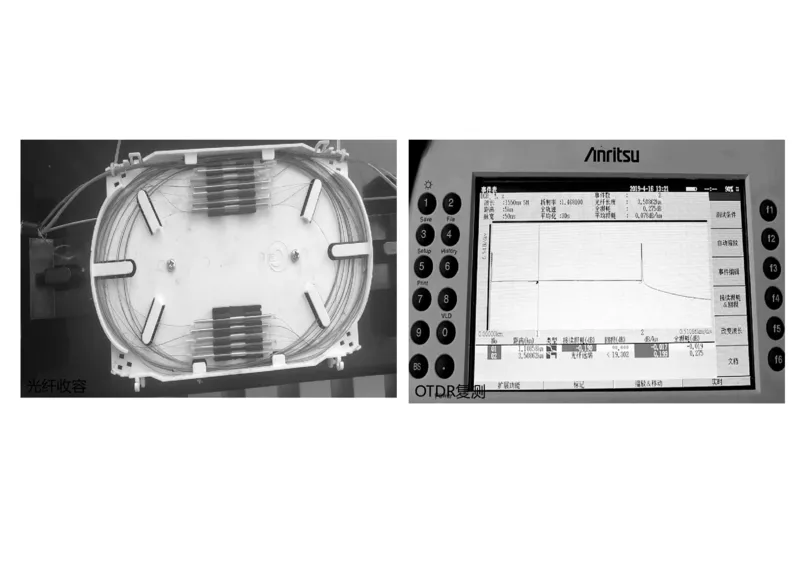

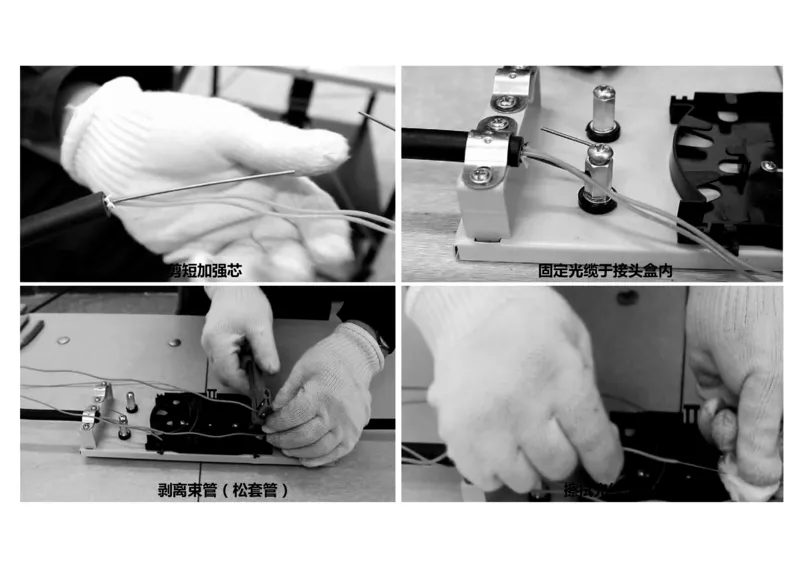

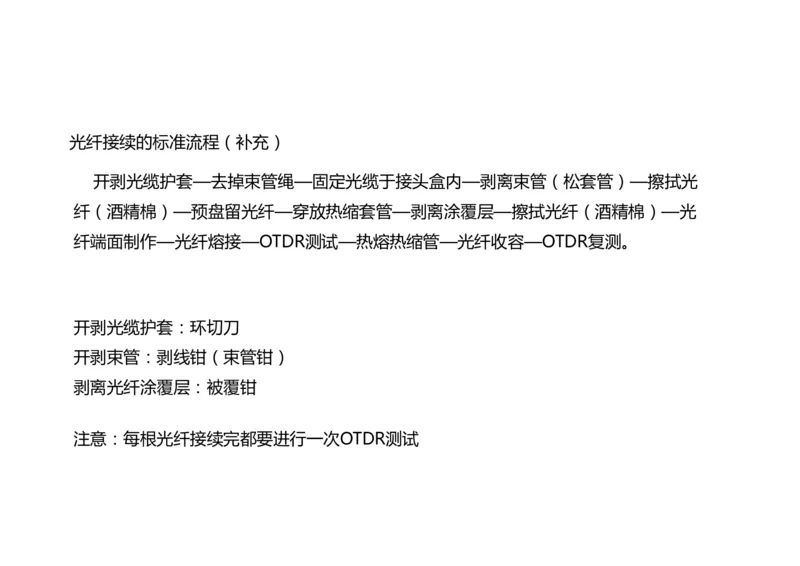

（10）距信息点最近的一个过线盒穿线时宜留有不小于0.15mm的余量。光纤接续的标准流程（补充）
开剥光缆护套—去掉束管绳—固定光缆于接头盒内—剥离束管（松套管）—擦拭光
纤（酒精棉）—预盘留光纤—穿放热缩套管—剥离涂覆层—擦拭光纤（酒精棉）—光
纤端面制作—光纤熔接—OTDR测试—热熔热缩管—光纤收容—OTDR复测。

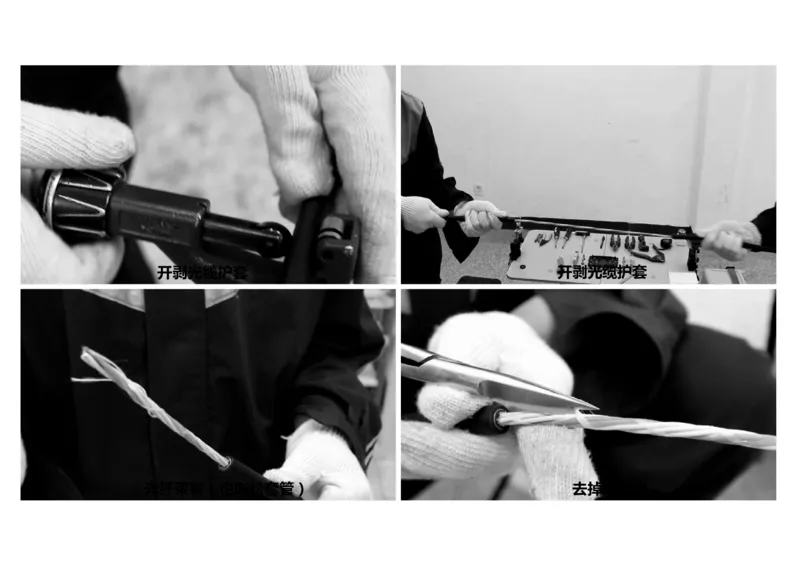

开剥光缆护套：环切刀
开剥束管：剥线钳（束管钳）
剥离光纤涂覆层：被覆钳
注意：每根光纤接续完都要进行一次OTDR测试开剥光缆护套 开剥光缆护套
光纤束管（也叫松套管） 去掉束管绳剪短加强芯 固定光缆于接头盒内

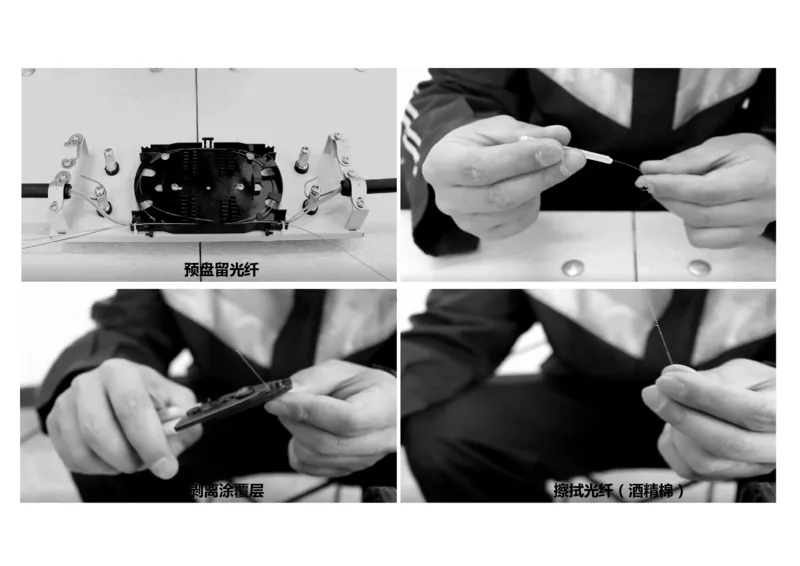

剥离束管（松套管） 擦拭光纤（酒精棉）穿放热缩套管
预盘留光纤
剥离涂覆层 擦拭光纤（酒精棉）光纤端面制作 光纤熔接
OTDR测试
热熔热缩管光纤收容
OTDR复测光纤接续的标准流程（补充）
开剥光缆护套—去掉束管绳—将光缆固定在接头盒内—剥离束管（松套管）—擦拭
光纤（酒精棉）—预盘留光纤—穿放热缩套管—剥离涂覆层—擦拭光纤（酒精棉）—
光纤端面制作—光纤熔接—OTDR测试—热熔热缩管—光纤收容—OTDR复测。
开剥光缆护套：环切刀
开剥束管：剥线钳（束管钳）
剥离光纤涂覆层：被覆钳
注意：每根光纤接续完都要进行一次OTDR测试
