第 51 讲 带电粒子在有界匀强磁场中的运动
目录
复习目标 网络构建
【夯基·必备基础知识梳理】
考点一 四类常见有界磁场
知识点 四类常见模型适用条件及界定方法
【夯基·必备基础知识梳理】 【提升·必考题型归纳】
知识点1 带电粒子在有界磁场中圆心、半径 考向1 放缩圆模型
和时间的确定方法 考向2 旋转圆模型
知识点2 四类常见有界磁场特点 考向3 平移圆模型
【提升·必考题型归纳】 考向4 磁聚焦模型
考向1 直线边界磁场
考向2 平行边界磁场 考点三 带电粒子在磁场中运动多解问题
考向3 圆形边界磁场
考向4 三角形、四边形边界磁场 【夯基·必备基础知识梳理】
知识点 常见多解类型及分析
考点二 四类常见模型 【提升·必考题型归纳】
考向 带电粒子在磁场中运动多解问题
真题感悟
1、理解和掌握带电粒子在有界磁场中圆心和半径确定的方法。

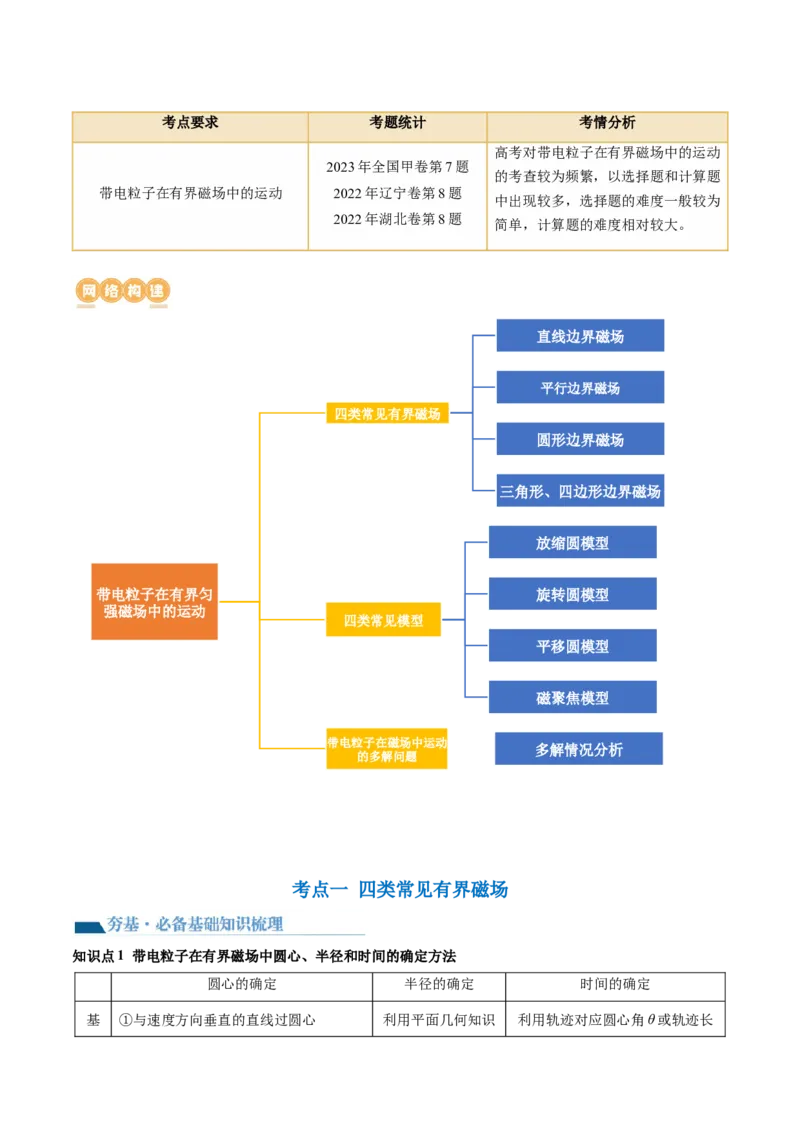

2、能够在四种常见有界磁场和四种常见模型中处理带电粒子在磁场中的运动问题。考点要求 考题统计 考情分析
高考对带电粒子在有界磁场中的运动
2023年全国甲卷第7题
的考查较为频繁，以选择题和计算题
带电粒子在有界磁场中的运动 2022年辽宁卷第8题
中出现较多，选择题的难度一般较为
2022年湖北卷第8题
简单，计算题的难度相对较大。
直线边界磁场
平行边界磁场
四类常见有界磁场
圆形边界磁场
三角形、四边形边界磁场
放缩圆模型
带电粒子在有界匀 旋转圆模型
强磁场中的运动
四类常见模型
平移圆模型
磁聚焦模型
带电粒子在磁场中运动
多解情况分析
的多解问题
考点一 四类常见有界磁场
知识点1 带电粒子在有界磁场中圆心、半径和时间的确定方法
圆心的确定 半径的确定 时间的确定
基 ①与速度方向垂直的直线过圆心 利用平面几何知识 利用轨迹对应圆心角θ或轨迹长本
②弦的垂直平分线过圆心
思 求半径 度L求时间①t＝T；②t＝
③轨迹圆弧与边界切点的法线过圆心
路
图
例
(1)速度的偏转角φ等于所对的圆
P点速度垂 常用解三角形法(如
P、M点速 某点的速度 心角θ
说 线与弦的垂 图)：R＝或由R2＝
度垂线交 垂线与切点 (2)偏转角φ与弦切角α的关系：
明 直平分线交 L2＋(R－d)2求得R
点 法线的交点 φ<180°时，φ＝2α；
点 ＝
φ>180°时，φ＝360°－2α
知识点2 四类常见有界磁场特点
【类型一】直线边界磁场
直线边界，粒子进出磁场具有对称性(如图所示)
图甲中粒子在磁场中运动的时间t＝＝
图乙中粒子在磁场中运动的时间t＝T＝＝
图丙中粒子在磁场中运动的时间t＝T＝。
【类型二】平行边界磁场
平行边界存在临界条件(如图所示)图甲中粒子在磁场中运动的时间t＝，t＝＝；
1 2
图乙中粒子在磁场中运动的时间t＝；
图丙中粒子在磁场中运动的时间t＝T＝＝；
图丁中粒子在磁场中运动的时间t＝T＝。
【类型三】圆形边界磁场
带电粒子在圆形边界磁场中，等角进出，沿径向射入必沿径向射出。如图甲、乙所示。
【类型四】三角形、四边形边界磁场
1．三角形边界磁场：带电粒子速度的大小不同，运动半径不同，出射点的位置也不同。
2．四边形边界磁场：带电粒子射入磁场的初速度方向与边界垂直，速度不同，对应不同的粒子轨迹；粒
子速度不变，磁感应强度可调时，也可对应类似轨迹。
考向1 直线边界磁场
1．如图所示，空间有垂直纸面向里的匀强磁场B，氢的同位素氘离子 和氚离子 都从边界上的O
点以相同速度先后射入磁场中，入射方向与边界成相同的角，则下列说法正确的是（ ）A．运动轨迹的半径之比为
B．重新回到边界所用时间之比为
C．重新回到边界时的动量相同
D．重新回到边界时与O点的距离不相等
考向2 平行边界磁场
2．如图所示，真空区域有左右宽度为l、上下足够长的匀强磁场，匀强磁场的磁感应强度大小为B，磁场
方向垂直于纸面向里，MN、PQ是磁场的左右竖直边界。一质量为m、电荷量为q的粒子（不计粒子重
力），在竖直平面内，沿着与MN夹角为 的方向射入磁场中。则下列说法正确的是（ ）
A．若带电粒子带负电，入射速度只要大于 ，粒子就会从PQ射出
B．粒子在磁场中运动的最长时间可能是
C．MN边界上，从入射点下方射出的所有粒子，在磁场中运动时间均为
D．若在该空间再加一个匀强电场，粒子有可能做匀加速直线运动
考向3 圆形边界磁场
3．如图所示，圆形区域内存在着垂直于纸面向外的匀强磁场，两带电粒子（不计重力）沿直线AB方向从
A点射入磁场中，分别从圆弧上的P、Q两点射出，则下列说法正确的是（ ）
A．若两粒子比荷相同，则从A 分别到P、Q 经历时间之比为1:2
B．若两粒子比荷相同，则从A 分别到P、Q经历时间之比为2:1
C．若两粒子比荷相同，则两粒子在磁场中速率之比为2:1
D．若两粒子速率相同，则两粒子的比荷之比为3:1
考向4 三角形、四边形边界磁场4．如图所示，在直角三角形 区域（含边界）内存在垂直于纸面向外的匀强磁场，磁感应强度大小为 ，
，边长 ，一个粒子源在 点将质量为 、电荷量为 的带正电粒子以大小和方向不同的速
度射入磁场，在磁场中运动时间最长的粒子中，下列说法正确的是（ ）
A．粒子运动时间为
B．入射点与出射点的间距为
C．粒子运动速度的最大值为
D．与 边的最大距离为
5．如图所示，等腰梯形 区域（包含边界）存在垂直纸面向里的匀强磁场，磁感应强度大小为 ，边
长 ， ，一质量为m、电量为q的正电粒子从a点沿着ad方向射入磁场中，不计粒子
的重力，为使粒子从 边射出磁场区域，粒子的速度可能为（ ）
A． B． C． D．
考点二 四类常见模型
知识点 四类常见模型适用条件及界定方法
一、放缩圆模型
粒子源发射速度方向一定，速度大小不同的带电粒子进入匀强磁场
速度方向一定，速度
时，这些带电粒子在磁场中做匀速圆周运动的轨迹半径随速度的变
大小不同
化而变化
适用条件
如图所示(图中只画出粒子带正电的情景)，速度v越大，运动半径
轨迹圆圆心共线 也越大。可以发现这些带电粒子射入磁场后，它们运动轨迹的圆心
在垂直初速度方向的直线PP′上以入射点P为定点，圆心位于PP′直线上，将半径放缩作轨迹圆，从而探索出临界条件，
界定方法
这种方法称为“放缩圆”法二、旋转圆模型
粒子源发射速度大小一定、方向不同的带电粒子进入匀强磁场时，它们在磁场中
做匀速圆周运动的半径相同，若射入初速度为v，则圆周运动半径R＝，如图所示
0
速度大小
适用
一定，方
条件
向不同
带电粒子在磁场中做匀速圆周运动的圆心在以入射点P
轨迹圆圆心共圆
为圆心、半径R＝的圆上
将一半径R＝的圆以入射点为圆心进行旋转，从而探索粒子的临界条件，这种方法
界定方法
称为“旋转圆”法
三、平移圆模型
粒子源发射速度大小、方向一定，入射点不同，但在同一直线的带电粒子进入匀
速度大小一
强磁场时，它们做匀速圆周运动的半径相同，若入射速度大小为v ，则半径R
0
定，方向一
＝，如图所示
适
定，但入射
用
点在同一直
条
线上
件
轨迹圆圆心 带电粒子在磁场中做匀速圆周运动的圆心在同一直线上，该直线与所有入射点的
共线 连线平行
界定方法 将半径R＝的圆进行平移，从而探索粒子的临界条件，这种方法叫“平移圆”法
四、磁聚焦模型
1．磁发散：如图1所示，有界圆形磁场的磁感应强度为B，圆心为O，从P点有大量质量为m、电荷量为
q的正粒子，以大小相等的速度v沿不同方向射入有界磁场，不计粒子的重力，如果正粒子轨迹圆半径与
有界圆形磁场半径相等，则所有粒子射出磁场的方向平行。
2．磁汇聚：如图2所示，大量的同种带正电的粒子，速度大小相同，平行入射到圆形磁场区域，如果轨迹
圆半径与磁场圆半径相等(R＝r)，则所有的带电粒子将从磁场圆的最低点B点射出。考向1 放缩圆模型
1．一有界匀强磁场的磁感应强度大小为B、方向垂直于纸面向外，其边界如图中虚线所示，其中射线bc
足够长， ，其他地方磁场的范围足够大。一束质量为m、电荷量为q的带正电粒子，在纸面内
从a点垂直于ab射入磁场，这些粒子具有各种速率，不计粒子重力和粒子之间的相互作用，以下说法正确
的是（ ）
A．从ab边射出的粒子在磁场中运动的时间都相等
B．从a点入射的粒子速度越大，在磁场中运动的时间越长
C．粒子在磁场中的最长运动时间不大于
D．粒子在磁场中的最长运动时间不大于
考向2 旋转圆模型
2．如图所示，在荧光板MN的上方分布了水平方向的匀强磁场，磁感应强度大小为B，方向垂直纸面向里。
距荧光板d处有一粒子源S，能够在纸面内不断均匀地向各个方向发射速度大小为 、电荷量为q、
质量为m的带正电粒子，不计粒子的重力，已知粒子源发射粒子的总个数为N，则（ ）
A．粒子能打到板上的区域长度为2d
B．打到板上的粒子数为 N
C．从粒子源出发到板的最短时间
D．同一时刻发射的粒子打到荧光板上的最大时间差为
考向3 平移圆模型
3．如图所示，在等腰直角三角形BAC内充满着磁感应强度大小为B、方向垂直纸面向外的匀强磁场（图
中未画出）。一群质量为m、电荷量为+q、速度为v的带正电粒子垂直AB边射入磁场，已知从AC边射出且在磁场中运动时间最长的粒子，离开磁场时速度垂直于AC边。不计粒子重力和粒子间的相互作用。下
列判断中正确的是（ ）
A．等腰三角形BAC中AB边的长度为
B．粒子在磁场中运动的最长时间为
C．从AB中点射入的粒子离开磁场时的位置与A点的距离为
D．若仅将磁场反向，则粒子在磁场中运动的最长时间不变
考向4 磁聚焦模型
4．圆心为O、半径为 的圆形区域内存在磁感应强度为 、方向垂直纸面向外的匀强磁场，在磁场边缘上
的 点沿纸面向圆形区域各个方向均匀发射速度大小为 的带电粒子。圆的右边为边长 的正方形，刚
好与圆相切于B点，其区域内存在水平向左的匀强电场。当粒子沿 方向时，粒子刚好从B点离开磁场，
进入电场后又恰好从右边界的中点返回。不计粒子重力和粒子间的相互作用。下列说法正确的是（ ）
A．粒子的比荷为
B．粒子从A点进入磁场到最终离开磁场的运动过程中的总时间与入射方向无关
C．若将电场 方向变为竖直向下，则从电场边界 与 射出的粒子数之比为
D．若电场E竖直向下，且粒子要全部从 边界射出，则场强大小至少为原来的4倍
考点三 带电粒子在磁场中运动多解问题知识点 常见多解类型及分析
类型 分析 图例
受洛伦兹力作用的带电粒子，可能带正电荷，也可能带负
电荷，在相同的初速度下，正、负粒子在磁场中运动轨迹
带电粒子
不同，形成多解
电性不确定
如图，带电粒子以速度v垂直进入匀强磁场，如带正电，
其轨迹为a；如带负电，其轨迹为b
在只知道磁感应强度大小，而未具体指出磁感应强度方
磁场方向 向，此时必须要考虑磁感应强度方向不确定而形成多解
不确定 如图，带正电粒子以速度v垂直进入匀强磁场，若B垂直
纸面向里，其轨迹为a，若B垂直纸面向外，其轨迹为b
带电粒子在洛伦兹力作用下飞越有界磁场时，由于粒子运
临界状态
动轨迹是圆弧状，因此，它可能穿过磁场飞出，也可能转
不唯一
过180°从入射界面这边反向飞出，于是形成多解
运动具有 带电粒子在部分是电场、部分是磁场空间运动时，运动往
周期性 往具有周期性，因而形成多解
考向 带电粒子在磁场中运动多解问题
如图甲所示，边长为L的正方形abcd区域内存在匀强磁场，磁感强度大小为 ，方向垂直于abed所在平
面，且周期性变化（周期T可根据需要调整），如图乙所示，设垂直abcd平面向里为磁感强度的正方向。
现有一电子在 时刻由a点沿ab方向射入磁场区，已知电子的质量为m，电荷量大小为e，图中边界上
有两点f、g，且 ，关于电子在磁场中的运动，以下说法中正确的是（ ）
A．调整磁场变化周期T，让电子沿bc方向经过c点，电子的速度大小一定是B．调整磁场变化周期T，让电子经过d点，电子的速度大小一定是
C．要想让电子经过点f点，则磁场变化周期一定是
D．要想让电子垂直bc边过g点，则磁场变化周期一定是
（2013年全国甲卷高考真题）光滑刚性绝缘圆筒内存在着平行于轴的匀强磁场，筒上P点开有一个小孔，
过P的横截面是以O为圆心的圆，如图所示。一带电粒子从P点沿PO射入，然后与筒壁发生碰撞。假设
粒子在每次碰撞前、后瞬间，速度沿圆上碰撞点的切线方向的分量大小不变，沿法线方向的分量大小不变、
方向相反；电荷量不变。不计重力。下列说法正确的是（ ）
A．粒子的运动轨迹可能通过圆心O
B．最少经2次碰撞，粒子就可能从小孔射出
C．射入小孔时粒子的速度越大，在圆内运动时间越短
D．每次碰撞后瞬间，粒子速度方向一定平行于碰撞点与圆心O的连线
