阶段性测试四
（试题分值：100分 测试时间：90分钟）
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答第Ⅰ卷时，选出每小题答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑。如需改动，用
橡皮擦干净后，再选涂其他答案标号。写在本试卷上无效。
3．回答第Ⅱ卷时，将答案写在答题卡上。写在本试卷上无效。
4．考试结束后，将本试卷和答题卡一并交回。
第Ⅰ卷 选择题
一、选择题（本大题共12小题，1~9题每小题只有一个正确选项，每小题2分；10~12题为多项选择，每
小题每小题至少有两个正确选项，每小题3分，共27分）
1．能源、信息和材料是现代社会发展的三大支柱。下列说法正确的是（ ）
A．芯片是手机的大脑和神经系统，它主要由半导体材料制成
B．太阳能、电能和天然气都属于可再生能源
C．光纤通讯利用电信号传递信息，具有抗干扰的特点
D．目前，核电站的核反应堆是通过可控核聚变释放核能的
【答案】A
【详解】A．芯片就是手机的大脑和神经系统，它是由半导体材料制成的，半导体的导电性介于导体
和绝缘体之间，具有特殊的电学性能，故A正确；
B．太阳能可以源源不断的从自然界得到，属于可再生能源；天然气不可能在短时间得到补充，是不
可再生能源；电能需要由一次能源转化得到，属于二次能源，故B错误；
C．光纤利用激光传递信息，具有抗干扰的特点，故C错误；
D．核反应堆是通过可控核裂变反应释放核能，故D错误。
故选A。
2．图甲为电冰箱没有漏电保护时触电的情形，图乙为有漏电保护时的情形。以下说法正确的是（ ）
1关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A．家用电器不能采用金属外壳，会造成漏电触电
B．国家标准规定：所有家用电器都可以用两孔插头
C．采用漏电保护后，绝大部分电流“优先”从与金属外壳相连的接地线流入大地，不会造成人体触
电
D．图乙中用试电笔测试冰箱外壳时，氖管会发光
【答案】C
【详解】ABC．家用电器可以采用金属外壳，但要使用三孔插座，将用电器的金属外壳与大地相连，
采用漏电保护后，绝大部分电流“优先”从与金属外壳相连的接地线流入大地，不会造成人体触电，
故AB错误，C正确；
D．图乙中，电冰箱外壳接地，若电冰箱的金属外壳带电，用试电笔测试冰箱外壳时，测电笔相当于
被地线短路，氖管不会发光，故D错误。
故选C。
3．如图，今年春晚舞蹈类节目《秧BOT》中的机器人H1群组和演员一起扭秧歌表演令人惊叹！音乐的节
奏和韵律是机器人动作的依据，机器人需要通过先进的AI算法“听懂”音乐，并根据音乐的节奏实
时调整动作。下列有关说法错误的是（ ）
A．机器人H1的身高约180cm
B．现场画面是通过超声波实现转播的
C．音乐声是通过空气传给机器人的
D．机器人根据音乐的节奏实时调整动作，说明声音能传递信息
【答案】B
【详解】A．成年人的身高约为1.7m=170cm，图中机器人比人的身高高一点，约为180cm，故A正
确，不符合题意；
B．现场画面是通过电磁波实现转播的，故B错误，符合题意；
C．声音的传播需要介质，音乐声是通过空气传给机器人的，故C正确，不符合题意；
D．声音能够传递信息和能量，机器人根据音乐的节奏实时调整动作，说明声音能传递信息，故D正
2关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
确，不符合题意。
故选B。

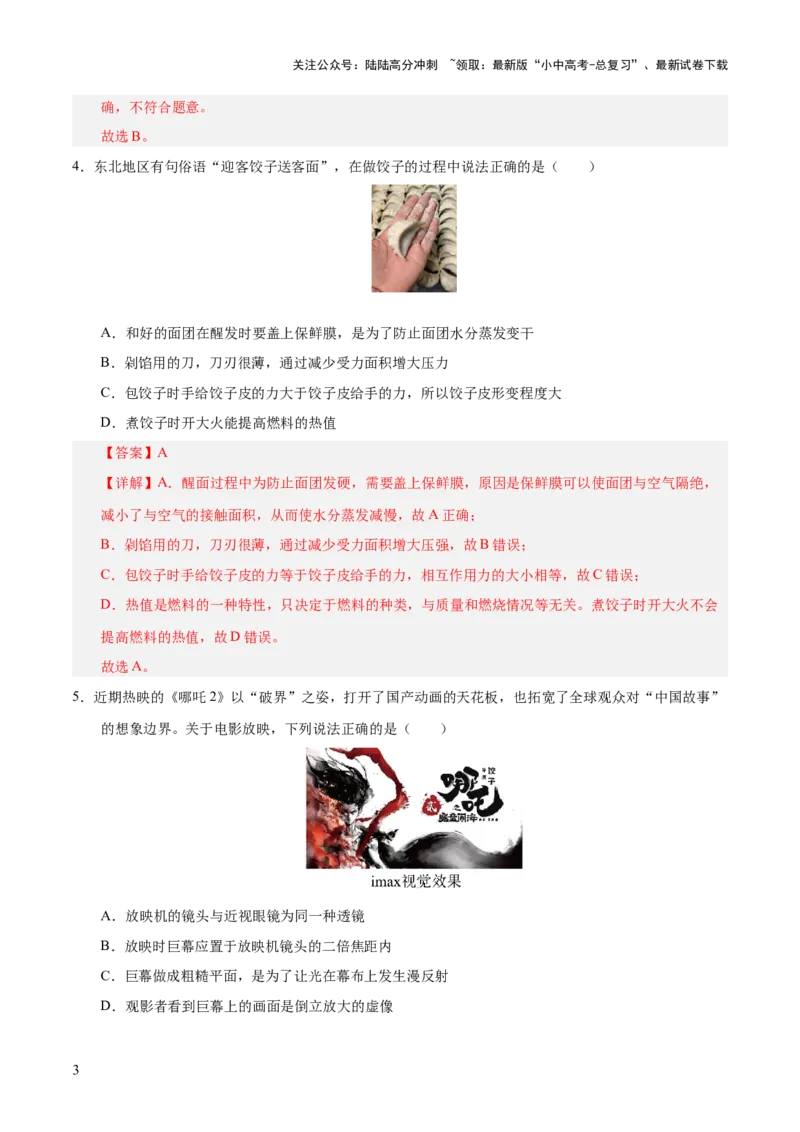

4．东北地区有句俗语“迎客饺子送客面”，在做饺子的过程中说法正确的是（ ）
A．和好的面团在醒发时要盖上保鲜膜，是为了防止面团水分蒸发变干
B．剁馅用的刀，刀刃很薄，通过减少受力面积增大压力
C．包饺子时手给饺子皮的力大于饺子皮给手的力，所以饺子皮形变程度大
D．煮饺子时开大火能提高燃料的热值
【答案】A
【详解】A．醒面过程中为防止面团发硬，需要盖上保鲜膜，原因是保鲜膜可以使面团与空气隔绝，
减小了与空气的接触面积，从而使水分蒸发减慢，故A正确；
B．剁馅用的刀，刀刃很薄，通过减少受力面积增大压强，故B错误；
C．包饺子时手给饺子皮的力等于饺子皮给手的力，相互作用力的大小相等，故C错误；
D．热值是燃料的一种特性，只决定于燃料的种类，与质量和燃烧情况等无关。煮饺子时开大火不会
提高燃料的热值，故D错误。
故选A。
5．近期热映的《哪吒2》以“破界”之姿，打开了国产动画的天花板，也拓宽了全球观众对“中国故事”
的想象边界。关于电影放映，下列说法正确的是（ ）
A．放映机的镜头与近视眼镜为同一种透镜
B．放映时巨幕应置于放映机镜头的二倍焦距内
C．巨幕做成粗糙平面，是为了让光在幕布上发生漫反射
D．观影者看到巨幕上的画面是倒立放大的虚像
3关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
【答案】C
【详解】A．放映机的镜头是凸透镜，其作用是将胶片上的图像放大并投射到银幕上。而近视眼镜是
凹透镜，用于矫正近视眼，使光线发散后能正确聚焦在视网膜上。所以放映机的镜头与近视眼镜不是
同一种透镜，故A 错误；
B．根据凸透镜成像规律，当物体位于凸透镜的一倍焦距和二倍焦距之间时，成倒立、放大的实像，
像在二倍焦距以外。电影放映机就是利用这个原理，将胶片上的图像通过镜头在巨幕上成倒立、放大
的实像，所以巨幕应置于放映机镜头的二倍焦距以外，故B错误；
C．巨幕做成粗糙平面，是为了让光在幕布上发生漫反射。这样可以使光线向各个方向散射，让观众
从不同的角度都能看到银幕上的图像。如果银幕表面光滑，会发生镜面反射，只有在特定角度才能看
到图像，其他角度则会很暗，不利于观众观看，故C正确；
D．由前面分析可知，观影者看到巨幕上的画面是倒立、放大的实像，而不是虚像。实像可以呈现在
光屏上，虚像则不能，故D错误。
故选C。
6．如图所示，电磁血流计是利用电磁感应原理制成的，用来检测血流速度和血流量的仪器。其工作原理
与选项图原理相同的是（ ）
A． B．
C． D．
【答案】B
4关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
【详解】A．图中装置是探究电流的磁效应的实验，利用电流的磁效应，故A不符合题意；
B．图中导体 在磁场中做切割磁感线运动，导体中会产生感应电流，这是电磁感应现象，故B符合
题意；
C．图中装置为电动机，其工作原理是通电导体在磁场中受力运动，故C不符合题意；
D．图中电铃的主要部件是电磁铁，利用了电流的磁效应，故D不符合题意。
故选 。
7．“时代楷模”张玉滚老师扎根山区，将青春奉献给家乡的教育事业。如图所示，张老师挑着扁担将书
本运回学校。下列分析正确的是（ ）
A．张老师停下时也具有惯性
B．扁担被压弯说明力可以改变物体的运动状态
C．书本受到的重力方向会因袋子晃动而发生改变
D．扁担对肩膀的压力与肩膀对扁担的支持力是一对平衡力
【答案】A
【详解】A．一切物体在任何情况下都有惯性，因此张老师停下时仍然有惯性，故A正确；
B．力可以改变物体的形状，扁担被压弯说明力可以改变物体的形状，故B错误；
C．重力的方向总是竖直向下的，不会因袋子晃动而发生改变，故C错误；
D．扁担对肩膀的压力与肩膀对扁担的支持力作用在不同的物体上，是一对相互作用力，故D错误。
故选A。
8．如图是水果店里的一台电子秤的工作原理简化图。滑片P可在竖直放置的可变电阻R上滑动，不放水
果时，P处于R的上端。闭合开关，当所称水果的质量增大时，由电表（电流表或电压表中的一种）
改装成的显示器示数也增大。下列说法错误的是（ ）
A．显示器是由电流表改装而成的
5关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
B．根据使用要求，应连接接线柱“1”与“3”
C．水果质量越大，R接入电路的电阻越小
D．正确连接接线柱，当没有放水果时，闭合开关，电路电流为0
【答案】D
【详解】A．根据电路图可知，显示器串联在电路中，电流表串联在被测电路中使用，电压表并联在
被测用电器两端使用，所以显示器是由电流表改装而成，故A正确，不符合题意；
BC．水果质量越大，滑片向下移动，电流表示数越大，即电流越大，表明电路中的总电阻越小，可变
电阻R接入电路的电阻将减小，故应将接线柱“1”与“3”连接，故BC正确，不符合题意；
D．正确连接接线柱，当没有放水果时，闭合开关，该电路为R 和R的串联电路，电路电流不为0，
0
故D错误，符合题意。
故选D。

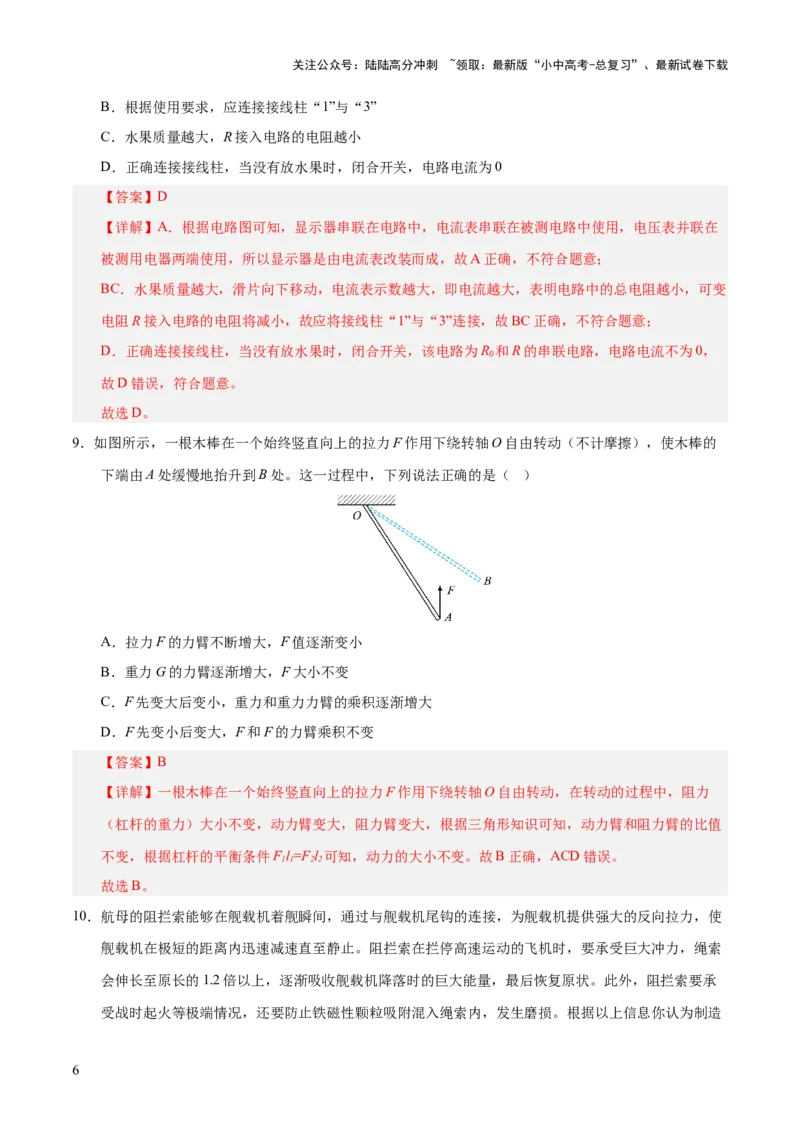

9．如图所示，一根木棒在一个始终竖直向上的拉力F作用下绕转轴O自由转动（不计摩擦），使木棒的
下端由A处缓慢地抬升到B处。这一过程中，下列说法正确的是（ ）
A．拉力F的力臂不断增大，F值逐渐变小
B．重力G的力臂逐渐增大，F大小不变
C．F先变大后变小，重力和重力力臂的乘积逐渐增大
D．F先变小后变大，F和F的力臂乘积不变
【答案】B
【详解】一根木棒在一个始终竖直向上的拉力F作用下绕转轴O自由转动，在转动的过程中，阻力
（杠杆的重力）大小不变，动力臂变大，阻力臂变大，根据三角形知识可知，动力臂和阻力臂的比值
不变，根据杠杆的平衡条件Fl=Fl 可知，动力的大小不变。故B正确，ACD错误。
11 22
故选B。
10．航母的阻拦索能够在舰载机着舰瞬间，通过与舰载机尾钩的连接，为舰载机提供强大的反向拉力，使
舰载机在极短的距离内迅速减速直至静止。阻拦索在拦停高速运动的飞机时，要承受巨大冲力，绳索
会伸长至原长的1.2倍以上，逐渐吸收舰载机降落时的巨大能量，最后恢复原状。此外，阻拦索要承
受战时起火等极端情况，还要防止铁磁性颗粒吸附混入绳索内，发生磨损。根据以上信息你认为制造
6关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
阻拦索的材料应具备的物理属性有（ ）
A．有磁性 B．弹性强 C．熔点高 D．导电性强
【答案】BC
【详解】物质的物理属性包含密度、比热容、硬度、透明度、导电性、导热性、弹性、磁性等。阻拦
索在拦停高速运动的飞机时，要承受巨大冲力，绳索会伸长至原长的1.2倍以上，逐渐吸收舰载机降
落时的巨大能量，最后恢复原状，说明其具有弹性强，阻拦索要承受战时起火等极端情况，说明其熔
点高，还要防止铁磁性颗粒吸附混入绳索内，发生磨损，材料避免强磁性，没有涉及导电性强，故
BC符合题意，AD不符合题意。
故选BC。

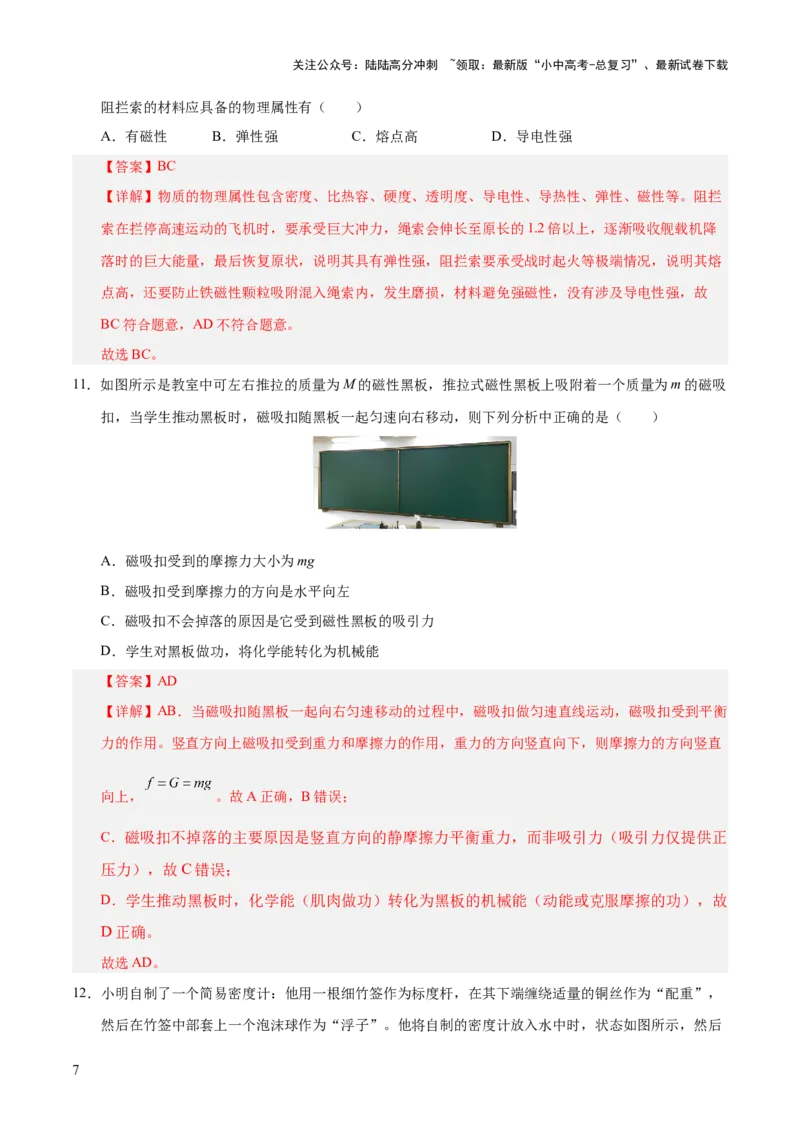

11．如图所示是教室中可左右推拉的质量为M的磁性黑板，推拉式磁性黑板上吸附着一个质量为m的磁吸
扣，当学生推动黑板时，磁吸扣随黑板一起匀速向右移动，则下列分析中正确的是（ ）
A．磁吸扣受到的摩擦力大小为mg
B．磁吸扣受到摩擦力的方向是水平向左
C．磁吸扣不会掉落的原因是它受到磁性黑板的吸引力
D．学生对黑板做功，将化学能转化为机械能
【答案】AD
【详解】AB．当磁吸扣随黑板一起向右匀速移动的过程中，磁吸扣做匀速直线运动，磁吸扣受到平衡
力的作用。竖直方向上磁吸扣受到重力和摩擦力的作用，重力的方向竖直向下，则摩擦力的方向竖直
向上， 。故A正确，B错误；
C．磁吸扣不掉落的主要原因是竖直方向的静摩擦力平衡重力，而非吸引力（吸引力仅提供正
压力），故C错误；
D．学生推动黑板时，化学能（肌肉做功）转化为黑板的机械能（动能或克服摩擦的功），故
D正确。
故选AD。

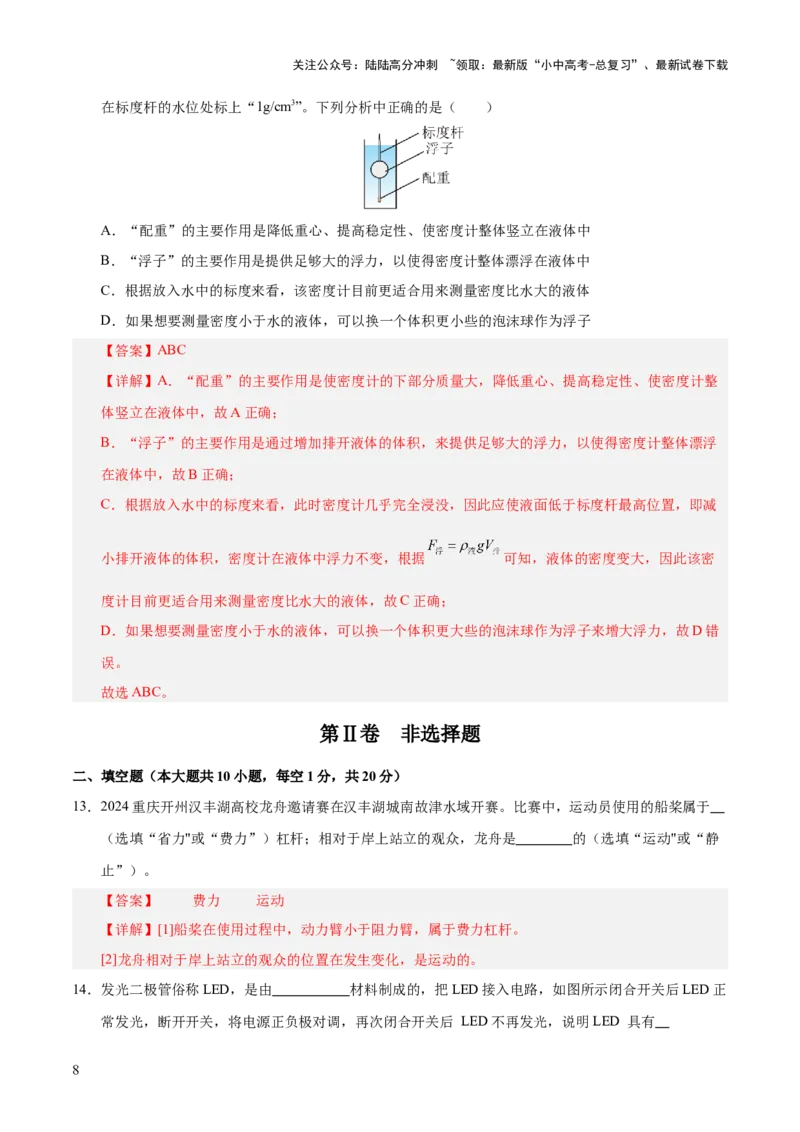

12．小明自制了一个简易密度计：他用一根细竹签作为标度杆，在其下端缠绕适量的铜丝作为“配重”，
然后在竹签中部套上一个泡沫球作为“浮子”。他将自制的密度计放入水中时，状态如图所示，然后
7关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
在标度杆的水位处标上“1g/cm3”。下列分析中正确的是（ ）
A．“配重”的主要作用是降低重心、提高稳定性、使密度计整体竖立在液体中
B．“浮子”的主要作用是提供足够大的浮力，以使得密度计整体漂浮在液体中
C．根据放入水中的标度来看，该密度计目前更适合用来测量密度比水大的液体
D．如果想要测量密度小于水的液体，可以换一个体积更小些的泡沫球作为浮子
【答案】ABC
【详解】A．“配重”的主要作用是使密度计的下部分质量大，降低重心、提高稳定性、使密度计整
体竖立在液体中，故A正确；
B．“浮子”的主要作用是通过增加排开液体的体积，来提供足够大的浮力，以使得密度计整体漂浮
在液体中，故B正确；
C．根据放入水中的标度来看，此时密度计几乎完全浸没，因此应使液面低于标度杆最高位置，即减
小排开液体的体积，密度计在液体中浮力不变，根据 可知，液体的密度变大，因此该密
度计目前更适合用来测量密度比水大的液体，故C正确；
D．如果想要测量密度小于水的液体，可以换一个体积更大些的泡沫球作为浮子来增大浮力，故D错
误。
故选ABC。
第Ⅱ卷 非选择题
二、填空题（本大题共10小题，每空1分，共20分）
13．2024重庆开州汉丰湖高校龙舟邀请赛在汉丰湖城南故津水域开赛。比赛中，运动员使用的船桨属于
（选填“省力"或“费力”）杠杆；相对于岸上站立的观众，龙舟是 的（选填“运动"或“静
止”）。
【答案】 费力 运动
【详解】[1]船桨在使用过程中，动力臂小于阻力臂，属于费力杠杆。
[2]龙舟相对于岸上站立的观众的位置在发生变化，是运动的。

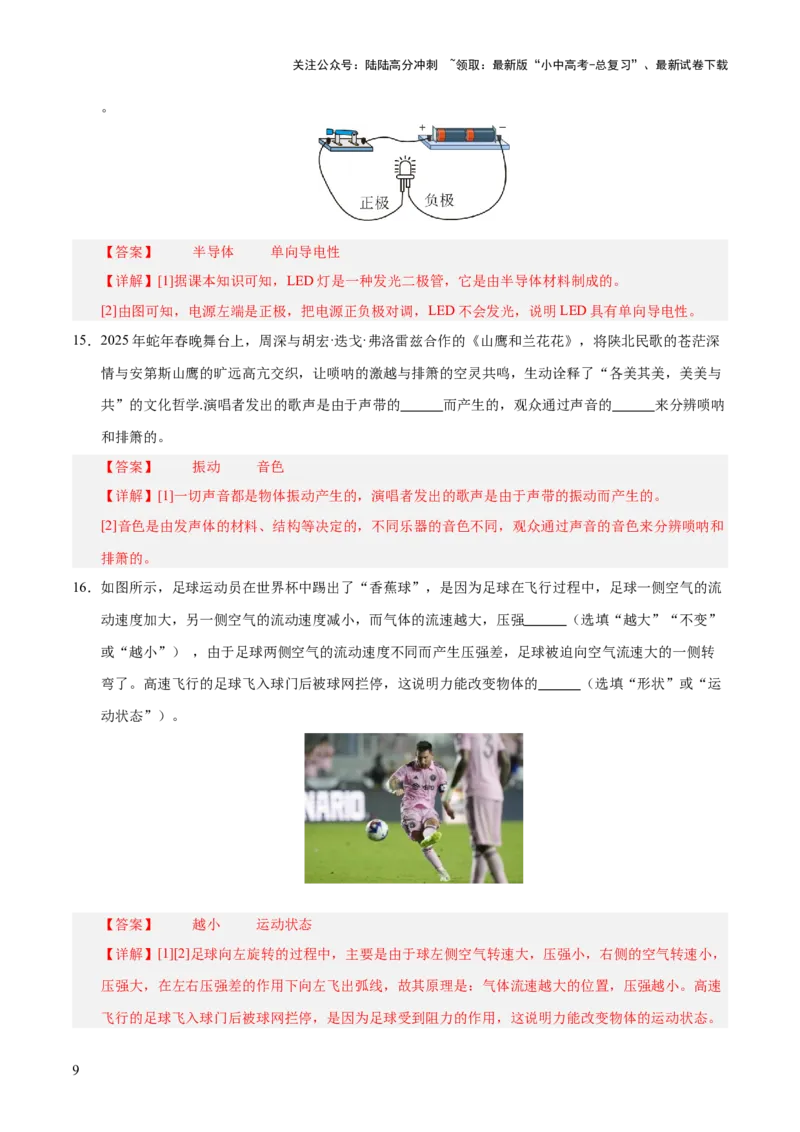

14．发光二极管俗称LED，是由 材料制成的，把LED接入电路，如图所示闭合开关后LED正
常发光，断开开关，将电源正负极对调，再次闭合开关后 LED不再发光，说明LED 具有
8关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
。
【答案】 半导体 单向导电性
【详解】[1]据课本知识可知，LED灯是一种发光二极管，它是由半导体材料制成的。
[2]由图可知，电源左端是正极，把电源正负极对调，LED不会发光，说明LED具有单向导电性。
15．2025年蛇年春晚舞台上，周深与胡宏·迭戈·弗洛雷兹合作的《山鹰和兰花花》，将陕北民歌的苍茫深
情与安第斯山鹰的旷远高亢交织，让唢呐的激越与排箫的空灵共鸣，生动诠释了“各美其美，美美与
共”的文化哲学.演唱者发出的歌声是由于声带的 而产生的，观众通过声音的 来分辨唢呐
和排箫的。
【答案】 振动 音色
【详解】[1]一切声音都是物体振动产生的，演唱者发出的歌声是由于声带的振动而产生的。
[2]音色是由发声体的材料、结构等决定的，不同乐器的音色不同，观众通过声音的音色来分辨唢呐和
排箫的。
16．如图所示，足球运动员在世界杯中踢出了“香蕉球”，是因为足球在飞行过程中，足球一侧空气的流
动速度加大，另一侧空气的流动速度减小，而气体的流速越大，压强 （选填“越大”“不变”
或“越小”） ，由于足球两侧空气的流动速度不同而产生压强差，足球被迫向空气流速大的一侧转
弯了。高速飞行的足球飞入球门后被球网拦停，这说明力能改变物体的 （选填“形状”或“运
动状态”）。
【答案】 越小 运动状态
【详解】[1][2]足球向左旋转的过程中，主要是由于球左侧空气转速大，压强小，右侧的空气转速小，
压强大，在左右压强差的作用下向左飞出弧线，故其原理是：气体流速越大的位置，压强越小。高速
飞行的足球飞入球门后被球网拦停，是因为足球受到阻力的作用，这说明力能改变物体的运动状态。
9关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

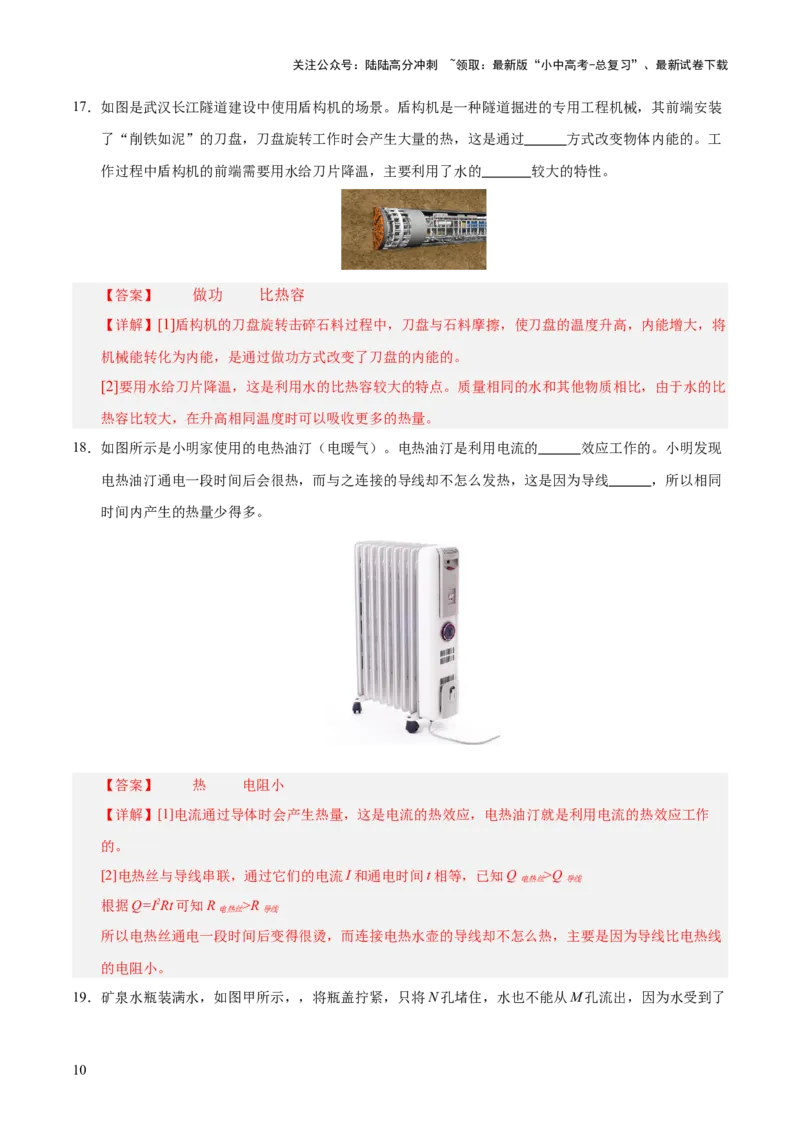

17．如图是武汉长江隧道建设中使用盾构机的场景。盾构机是一种隧道掘进的专用工程机械，其前端安装
了“削铁如泥”的刀盘，刀盘旋转工作时会产生大量的热，这是通过 方式改变物体内能的。工
作过程中盾构机的前端需要用水给刀片降温，主要利用了水的 较大的特性。
【答案】 做功 比热容
【详解】[1]盾构机的刀盘旋转击碎石料过程中，刀盘与石料摩擦，使刀盘的温度升高，内能增大，将
机械能转化为内能，是通过做功方式改变了刀盘的内能的。
[2]要用水给刀片降温，这是利用水的比热容较大的特点。质量相同的水和其他物质相比，由于水的比
热容比较大，在升高相同温度时可以吸收更多的热量。
18．如图所示是小明家使用的电热油汀（电暖气）。电热油汀是利用电流的 效应工作的。小明发现
电热油汀通电一段时间后会很热，而与之连接的导线却不怎么发热，这是因为导线 ，所以相同
时间内产生的热量少得多。
【答案】 热 电阻小
【详解】[1]电流通过导体时会产生热量，这是电流的热效应，电热油汀就是利用电流的热效应工作
的。
[2]电热丝与导线串联，通过它们的电流I和通电时间t相等，已知Q >Q
电热丝 导线
根据Q=I2Rt可知R >R
电热丝 导线
所以电热丝通电一段时间后变得很烫，而连接电热水壶的导线却不怎么热，主要是因为导线比电热线
的电阻小。

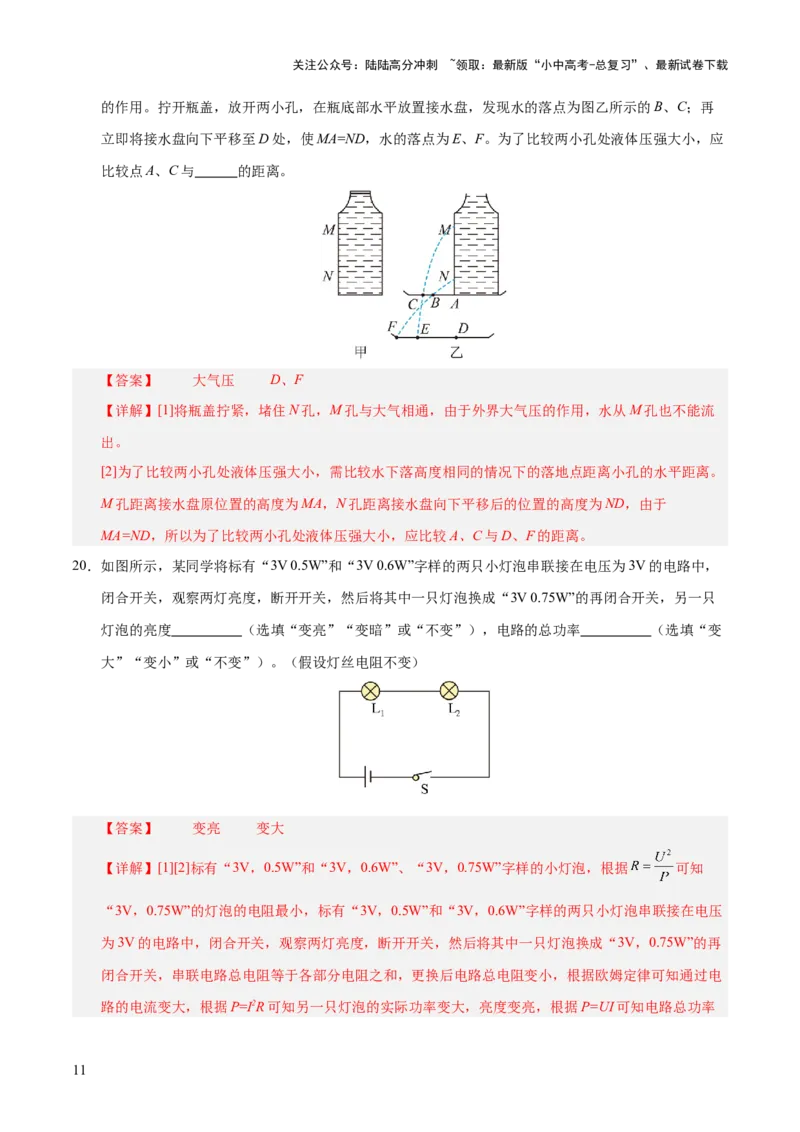

19．矿泉水瓶装满水，如图甲所示，，将瓶盖拧紧，只将N孔堵住，水也不能从M孔流出，因为水受到了
10关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
的作用。拧开瓶盖，放开两小孔，在瓶底部水平放置接水盘，发现水的落点为图乙所示的B、C；再
立即将接水盘向下平移至D处，使MA=ND，水的落点为E、F。为了比较两小孔处液体压强大小，应
比较点A、C与 的距离。
【答案】 大气压 D、F
【详解】[1]将瓶盖拧紧，堵住N孔，M孔与大气相通，由于外界大气压的作用，水从M孔也不能流
出。
[2]为了比较两小孔处液体压强大小，需比较水下落高度相同的情况下的落地点距离小孔的水平距离。
M孔距离接水盘原位置的高度为MA，N孔距离接水盘向下平移后的位置的高度为ND，由于
MA=ND，所以为了比较两小孔处液体压强大小，应比较A、C与D、F的距离。
20．如图所示，某同学将标有“3V 0.5W”和“3V 0.6W”字样的两只小灯泡串联接在电压为3V的电路中，
闭合开关，观察两灯亮度，断开开关，然后将其中一只灯泡换成“3V 0.75W”的再闭合开关，另一只
灯泡的亮度 （选填“变亮”“变暗”或“不变”），电路的总功率 （选填“变
大”“变小”或“不变”）。（假设灯丝电阻不变）
【答案】 变亮 变大
【详解】[1][2]标有“3V，0.5W”和“3V，0.6W”、“3V，0.75W”字样的小灯泡，根据 可知
“3V，0.75W”的灯泡的电阻最小，标有“3V，0.5W”和“3V，0.6W”字样的两只小灯泡串联接在电压
为3V的电路中，闭合开关，观察两灯亮度，断开开关，然后将其中一只灯泡换成“3V，0.75W”的再
闭合开关，串联电路总电阻等于各部分电阻之和，更换后电路总电阻变小，根据欧姆定律可知通过电
路的电流变大，根据P=I2R可知另一只灯泡的实际功率变大，亮度变亮，根据P=UI可知电路总功率
11关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
变大。
21．如图所示，两只电表及导线完好。闭合开关，两只电表示数均为零。现用一个完好的电阻替换 ，再
闭合开关。若此时电流表和电压表示数均不为零，则原来的故障是 ；若此时电流表示数
不为零、电压表示数为零，则原来的故障是 。
【答案】 断路 断路和 短路
【详解】[1]由图可知， 、 串联，电压表V测量 两端电压，电流表测电路中电流。原来两只电
表示数为零，说明电路一定有断路故障；用一个完好的电阻替换 ，再闭合开关，此时电流表和电压
表示数均不为零，即此时原来 这里连通了，说明原来故障是 断路。
[2]若用一个完好的电阻替换 ，再闭合开关，此时电流表示数不为零，说明原来 没有断路，但电
压表示数为零，说明电压表被短路，故原来故障是 断路和 短路。

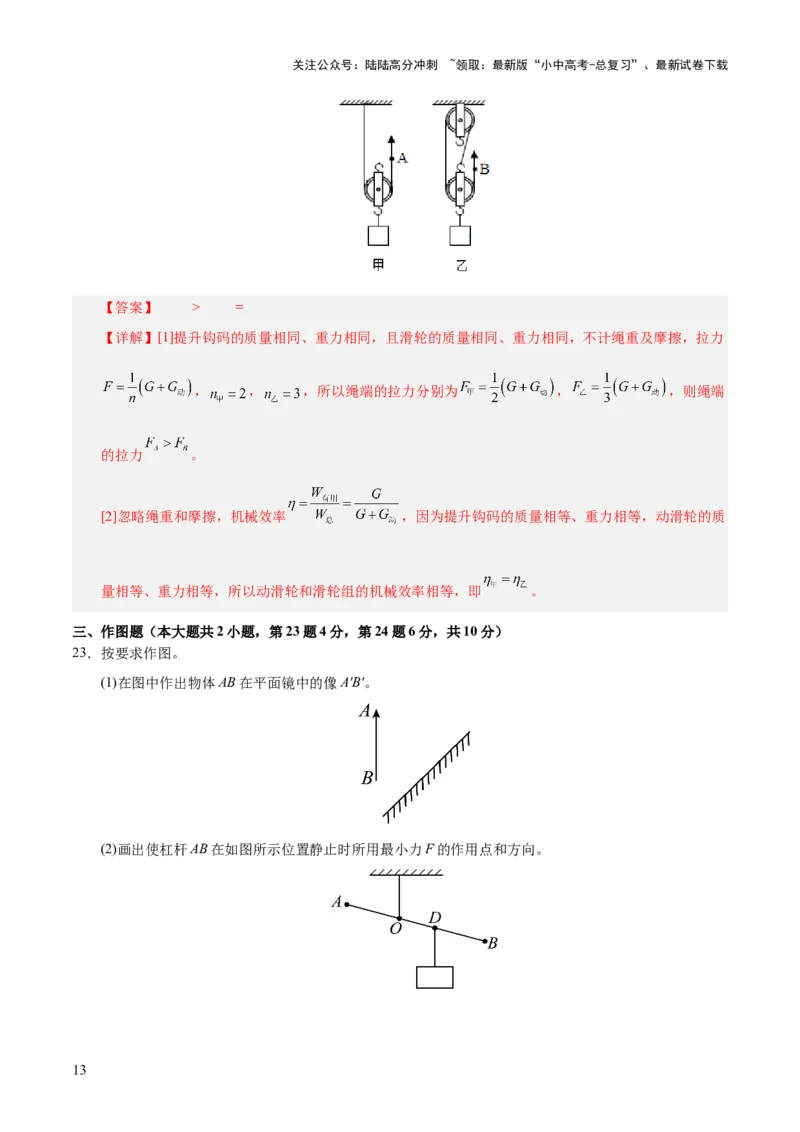

22．如图所示，甲、乙两套装置所用的滑轮质量相等，用它们分别将相同质量的钩码匀速竖直提升，绳端
A、B移动相同的距离（忽略绳重和摩擦），在此过程中两滑轮组绳端的拉力 ；滑轮组的
机械效率 。（均选填“>”“<”或“=”）
12关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
【答案】 > =
【详解】[1]提升钩码的质量相同、重力相同，且滑轮的质量相同、重力相同，不计绳重及摩擦，拉力
， ， ，所以绳端的拉力分别为 ， ，则绳端
的拉力 。
[2]忽略绳重和摩擦，机械效率 ，因为提升钩码的质量相等、重力相等，动滑轮的质
量相等、重力相等，所以动滑轮和滑轮组的机械效率相等，即 。
三、作图题（本大题共2小题，第23题4分，第24题6分，共10分）
23．按要求作图。
(1)在图中作出物体AB在平面镜中的像A'B'。
(2)画出使杠杆AB在如图所示位置静止时所用最小力F的作用点和方向。
13关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
【答案】(1)
(2)
【详解】（1）平面镜成像时，像和物体关于镜面对称；作物体上A、B两点关于镜面的对称点 、
，连接 即为AB的像，如图
（2）如图，物体的重力、D点的位置一定时，相当于阻力和阻力臂不变，由杠杆的平衡条件
可知，要想使动力F最小，动力的力臂l 应最大，图中OB为F的最大力臂，最小的力F，
1
过B点垂直OB向上，如图
24．
(1)如图甲所示，入射光线平行于凸透镜的主光轴，请画出通过透镜后的折射光线；
(2)如图乙为冰箱工作时部分电路示意图。冰箱内照明灯由开关S 控制，压缩机M由开关S 控制。根
1 2
14关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
据题意，将图中的电路连接完整，并符合安全用电原则。
(3)如图丙所示，请标出通电螺线管电源的正负极和磁感线的方向。
【答案】(1)
(2)
(3)
【详解】（1）平行于主光轴的入射光线经过凸透镜折射后，折射光线过焦点，如图所示：
（2）家庭电路安装，符合安全原则，开关接在火线与用电器之间，然后接到零线上，最后金属外壳
要连接接地保护线，如下图所示：
（3）磁感线的方向总是从N极出发回到S极，由图可知，螺线管的左端为N极，根据安培定则可
知，电流从螺线管的右端流入、左端流出，故电源的右端为正极、左端为负极，如图所示：
15关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
四、实验题（本大题共3小题，共19分）
25．（4分）在“探究水沸腾时温度变化的特点实验中：
(1)某时该刻度计的示数如图甲所示，此时水的温度为 ℃；
(2)水沸腾会产生大量气泡，在上升过程中气泡逐渐变 （选填“大”或“小”），直至水
面破裂；
(3)a、b两小组用相同的酒精灯完成实验，并绘制了如图乙所示的图像。可得出结论：水沸腾时持续吸
热，温度 ；
(4)由图乙可知，温度变化快慢不同的原因是 小组所用水的质量较少。
【答案】(1)84
(2)大
(3)不变
(4)b
【详解】（1）由图甲可知，温度计的分度值是1℃，温度计的示数是84℃，水的温度是84℃。
（2）水沸腾时吸收热量，温度保持不变，水中产生大量气泡，上升变大，到水面破裂放出大量的水
蒸气。
（3）由图乙可知，水沸腾过程中，吸收热量，温度不变。
（4）由图像可知，加热相同的时间，a、b吸收相同的热量，a的温度变化较慢，故a的质量较大，b
的质量较小。
26．（7分）如图所示是小李同学“探究液体内部压强大小影响因素”的实验装置。
16关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
(1)如图甲所示，实验前，用手指按压探头的橡皮膜，发现U形管中的液面升降灵活，说明该装置
（选填“漏气”或“不漏气”）；
(2)如图乙、丙所示是将该装置的探头放入水中不同深度的情况，比较后可初步得出结论：在同种液体
中，液体内部的压强随深度的增加而 ；
(3)将探头放入水中某一深度不变，改变橡皮膜朝向，目的是探究液体内部压强大小与 是否有
关；
(4)比较图丙和图丁，可得出结论是：不同的液体，同一深度，产生的压强大小与液体的 有关；
(5)在做探究液体内部压强大小与液体密度关系的实验时，小李同学认为两烧杯中的液面必须相平。小
李的观点 （选填“正确”或“不正确”），理由是 ；
(6)小李同学找到了两个底面积（S ”、“<”或“=”），小李将
A B A B
同一压强计探头分别放入两容器的底部，压强计U形管两边液面的高度差分别为∆h 和∆h ，多次实验
A B
发现∆h 均大于∆h ，产生该现象的原因是 。
A B
【答案】(1)不漏气
(2)增大
(3)方向
(4)密度
(5) 不正确 控制橡皮膜所处深度相同即可
(6) = 见解析
【详解】（1）用手指按压探头的橡皮膜，U形管的液面升降灵活，说明橡皮膜受到的压强能传递到U
形管，则该装置不漏气。
（2）图乙和丙中，探头置于水中的不同深度，U形管两侧的液面高度差不同，丙中的深度更深，U形
17关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
管的液面高度差两大，探头所受压强更大，说明在同种液体中，液体内部的压强随深度的增加而增
大。
（3）将探头放入水中的深度不变，改变橡皮膜的朝向，观察U形管两侧液面高度差，可探究液体内
部压强大小与方向的关系。
（4）图丙和丁中，探头置于水和盐水的同一深度，U形管两侧液面高度差不同，置于盐水中时，U形
管两侧液面高度差更大，所受的压强更大，所以可得：不同的液体，同一深度产生的压强大小与液体
的密度有关。
（5）[1][2]要探究液体内部压强大小与液体密度关系时，需要控制深度不变，改变液体的密度，所以
需要将探头置于不同液体的同一深度，而液体的液面不须要相平，所以小李的观点不正确。
（6）[1]两个底面积不同的直柱容器中，所加的水的深度相同，据 知，两个容器中水对底部
的压强相等，即 。
[2]因S 更小，探头到达容器底后会使A中水面升得更高，使得橡皮膜所处位置更深，故压强更大。
A
27．（8分）思琪同学用伏安法测量一个定值电阻 的阻值，进行了如下实验。
(1)用笔画线代替导线，将图甲中电路连接完整。要求滑片P向左移动时，电流表的示数变大
；
(2)闭合开关后，发现电压表的示数约为电源电压，移动滑片P电压表示数无明显变化，电流表示数为
零。造成该故障的原因是 （选填“定值电阻短路”、“定值电阻开路”或“滑动变阻器
开路”）。
(3)排除故障后闭合开关，移动滑片P，电压表示数为 时，电流表示数如图乙所示，待测电阻的阻
值为 。
(4)从实验方案选取的角度看误差，根据左侧方案的分析，写出右侧方案误差分析：
18关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
方案 方案一 方案二
电压表与 并联，电流表测量电压表 分析：电流表与 串联，电压表测量
和 的总电流，根据 电流表和 两端总电压，根据
误差分
析 ，电流表的测量结果偏大，又由于
，又由于 准确，使测量结果
准确，测量的结果将偏小。
。
(5)如表是某小组进行的三次实验，实验中教师提供的待测电阻是 ，第1次实验数据与待测电阻相
差较大，电压表电流表的指针位置如图所示，根据指针情况分析，产生较大偏差的原因是 。
待测电阻约
电阻平均值/
次数 电压/V 电流/A 电阻/
1 1.5 0.16 9.375
2 2 0.2 10 9.79
3 2.5 0.25 10
【答案】(1)
(2)定值电阻开路
(3)5
(4) ，电压表测量结果偏大 偏大
19关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
(5)电流表读数时没有估读
【详解】（1）要求滑片P向左移动时，电流表的示数变大，滑动变阻器接左下接线柱。如图所示：
（2）闭合开关后，发现电压表的示数约为电源电压，移动滑片P电压表示数无明显变化，电流表示
数为零。说明电压表串联在电路中，造成该故障的原因是定值电阻开路。
（3）排除故障后闭合开关，移动滑片P，电压表示数为1.2V时，电流表示数如图乙所示，电流表接
小量程，分度值为0.02A，读数为0.24A，待测电阻的阻值为
（4）由图可知，电压表测量电流表和 两端总电压，则此时
由关系式可知，此时电压表测量结果偏大。
（5）由图可知，电流表的分度值为0.02A，指针指在两刻度线之间，表格记录为0.16A，说明电流表
读数时没有估读，导致第1次实验数据与待测电阻相差较大。
五、计算题（本大题共2小题，共24分）
28．（12分）一底面积为200 的平底薄壁圆柱形容器，装有适量的水放置在水平桌面上。将体积为600
，重为4.2N的物体A轻放入容器中，静止后水面的深度为10cm，如图甲所示。若将一重为4.8N
的物体B用细绳系于A的下方，使A、B两物体恰好悬浮在水中如图乙所示，不计绳重及其体积，水
的密度 ，g取10N/kg。求：
(1)甲图中，水对容器底的压力；
20关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
(2)甲图中，物体A露出水面的体积；
(3)物体B的密度。
【答案】(1)20N
(2)
(3)
【详解】（1）图甲中水对容器底部的压强为
由 知道，水对容器底的压力
（2）因为A漂浮在水中，木块受到的浮力等于自身的重力，即
由阿基米德原理公式 得物体排开液体的体积为
物体A露出水面的体积为
（3）图乙中A、B共同悬浮，此时
根据 得此时物体AB排开液体的总体积
其中
所以物体B的体积为
物体B的质量
B物体得密度为
21关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
29．（12分）中药传统文化具有深厚的中国文化底蕴。如图甲是一款电加热中药锅，额定电压为220V，
其等效电路结构如图乙。S闭合，S、S 均断开时，中药锅处于保温挡，移动R 的滑片，可以手动调
1 2 3
节保温挡的保温功率；S、S 闭合时，通过控制S 的通断，可以选择加热档中的快煎或慢煎，慢煎时
1 2
正常加热功率为605W。已知中药锅的发热电阻 ，发热电阻R 是规格为“ 320Ω ”的滑动变阻
3
器。
(1)求中药锅发热电阻R 的阻值；
1
(2)在加热档正常工作时，快煎2kg的中药使之升温30℃需要的时间为10min。已知中药的平均比热容
为 ，求该过程的加热效率；
(3)在某次实际使用过程中，家用电器中仅中药锅接入使用，处于保温档位并以最小功率工作时，观察
到如图所示的电能表在300s内闪烁了25次，求此时电路中的实际电压。
【答案】(1)80Ω
(2)50%
(3)200V
【详解】（1）当仅S、S 闭合时，仅R 连入，为加热档中的慢煎状态，中药锅发热电阻R 的阻值
1 1 1
（2）加热电阻R 的阻值
2
中药锅快煎时的功率
该过程的加热效率
22关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
（3）由表盘可知，电路消耗 的电能，电能表指示灯闪烁3000imp，中药锅300s消耗的电能
保温档实际功率
保温档是R 与R 串联，取最小功率时，R=320Ω， 故实际电压
1 3 3
23
