选 择 速 成
( 1 )
机 电 工 程 管 理 与 实 务

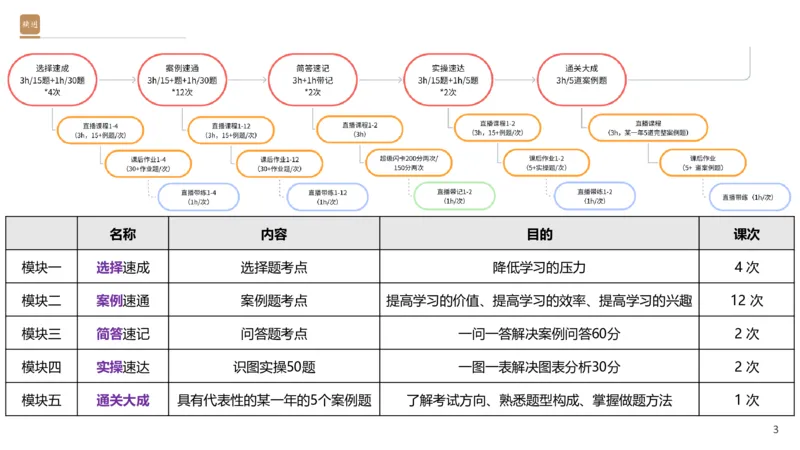

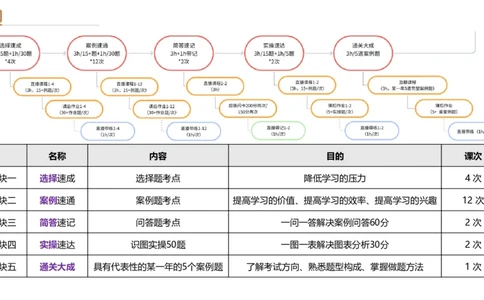

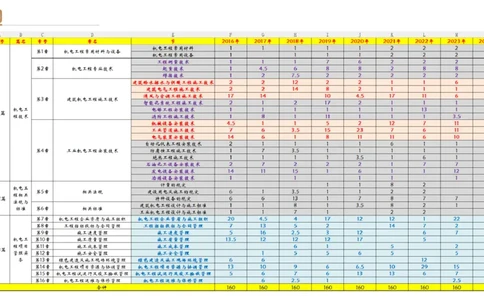

主讲老师：杨海军2名称 内容 目的 课次
模块一 选择速成 选择题考点 降低学习的压力 4 次
模块二 案例速通 案例题考点 提高学习的价值、提高学习的效率、提高学习的兴趣 12 次
模块三 简答速记 问答题考点 一问一答解决案例问答60分 2 次
模块四 实操速达 识图实操50题 一图一表解决图表分析30分 2 次
模块五 通关大成 具有代表性的某一年的5个案例题 了解考试方向、熟悉题型构成、掌握做题方法 1 次
31.1 机电工程常用材料

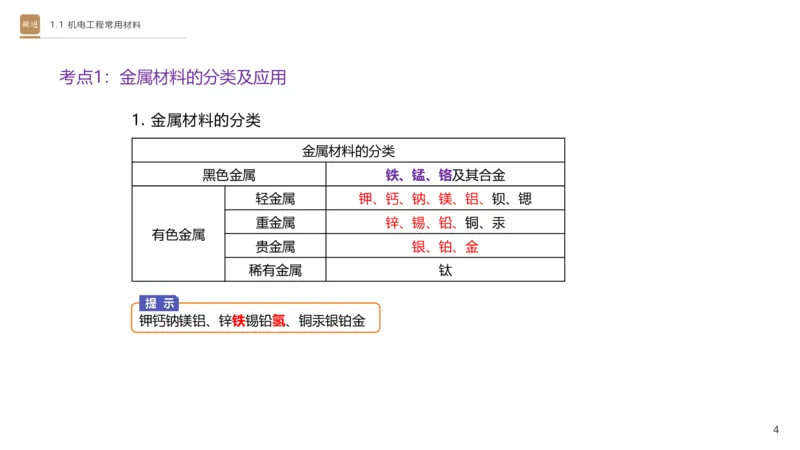

考点1：金属材料的分类及应用
1. 金属材料的分类
金属材料的分类
黑色金属 铁、锰、铬及其合金
轻金属 钾、钙、钠、镁、铝、钡、锶
重金属 锌、锡、铅、铜、汞
有色金属
贵金属 银、铂、金
稀有金属 钛
钾钙钠镁铝、锌铁锡铅氢、铜汞银铂金
41.1 机电工程常用材料
考点1：金属材料的分类及应用

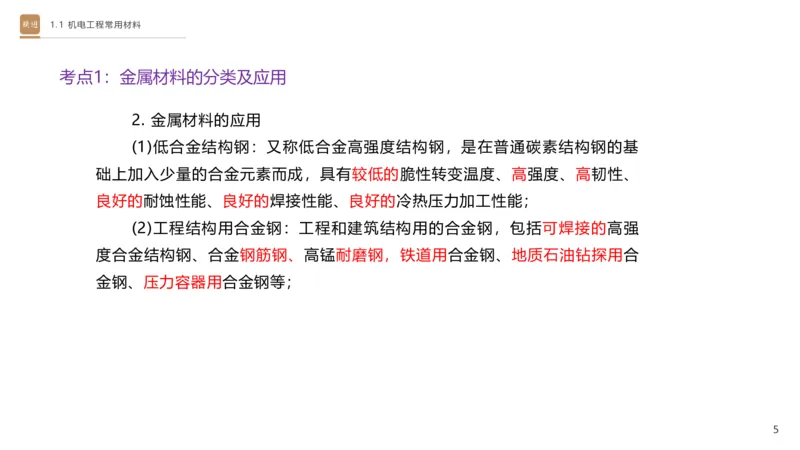

2. 金属材料的应用
(1)低合金结构钢：又称低合金高强度结构钢，是在普通碳素结构钢的基
础上加入少量的合金元素而成，具有较低的脆性转变温度、高强度、高韧性、
良好的耐蚀性能、良好的焊接性能、良好的冷热压力加工性能；
(2)工程结构用合金钢：工程和建筑结构用的合金钢，包括可焊接的高强
度合金结构钢、合金钢筋钢、高锰耐磨钢，铁道用合金钢、地质石油钻探用合
金钢、压力容器用合金钢等；

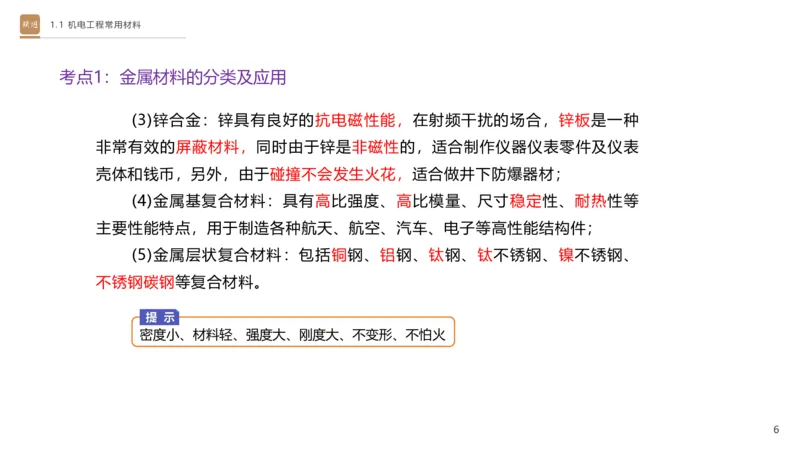

51.1 机电工程常用材料
考点1：金属材料的分类及应用
(3)锌合金：锌具有良好的抗电磁性能，在射频干扰的场合，锌板是一种
非常有效的屏蔽材料，同时由于锌是非磁性的，适合制作仪器仪表零件及仪表
壳体和钱币，另外，由于碰撞不会发生火花，适合做井下防爆器材；
(4)金属基复合材料：具有高比强度、高比模量、尺寸稳定性、耐热性等
主要性能特点，用于制造各种航天、航空、汽车、电子等高性能结构件；
(5)金属层状复合材料：包括铜钢、铝钢、钛钢、钛不锈钢、镍不锈钢、
不锈钢碳钢等复合材料。
密度小、材料轻、强度大、刚度大、不变形、不怕火
6真题练习
【2013】有色金属中的重金属包括（）。
A.铜合金
B.钛合金
C.锌合金
D.镁合金
E.镍合金
【答案】ACE
【解析】有色金属中的重金属包括铜及铜合金、锌及锌合金、镍及镍合
金，轻金属包括铝及铝合金、镁及镁合金、钛及钛合金。
7真题练习

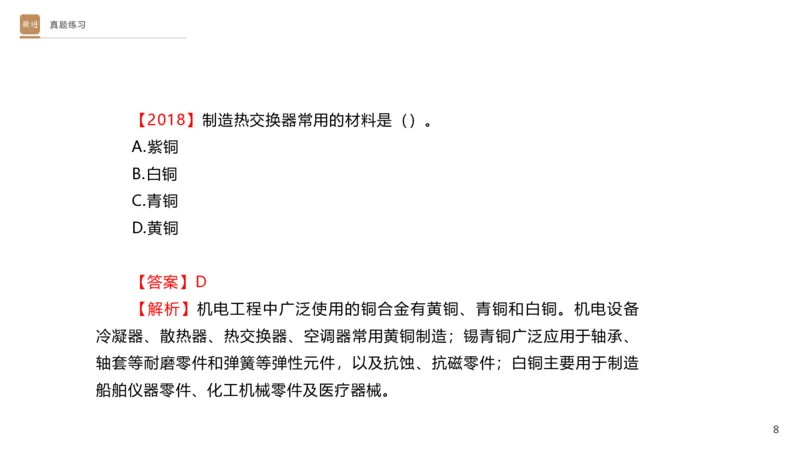

【2018】制造热交换器常用的材料是（）。
A.紫铜
B.白铜
C.青铜
D.黄铜
【答案】D
【解析】机电工程中广泛使用的铜合金有黄铜、青铜和白铜。机电设备
冷凝器、散热器、热交换器、空调器常用黄铜制造；锡青铜广泛应用于轴承、
轴套等耐磨零件和弹簧等弹性元件，以及抗蚀、抗磁零件；白铜主要用于制造
船舶仪器零件、化工机械零件及医疗器械。
8真题练习

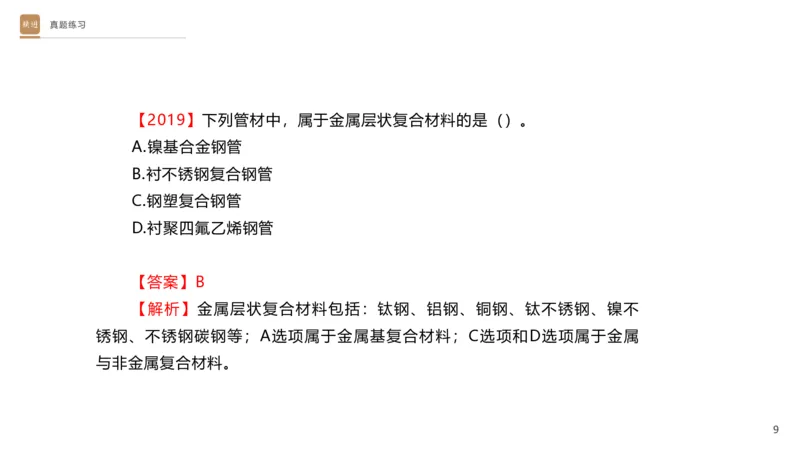

【2019】下列管材中，属于金属层状复合材料的是（）。
A.镍基合金钢管
B.衬不锈钢复合钢管
C.钢塑复合钢管
D.衬聚四氟乙烯钢管
【答案】B
【解析】金属层状复合材料包括：钛钢、铝钢、铜钢、钛不锈钢、镍不
锈钢、不锈钢碳钢等；A选项属于金属基复合材料；C选项和D选项属于金属
与非金属复合材料。
9真题练习

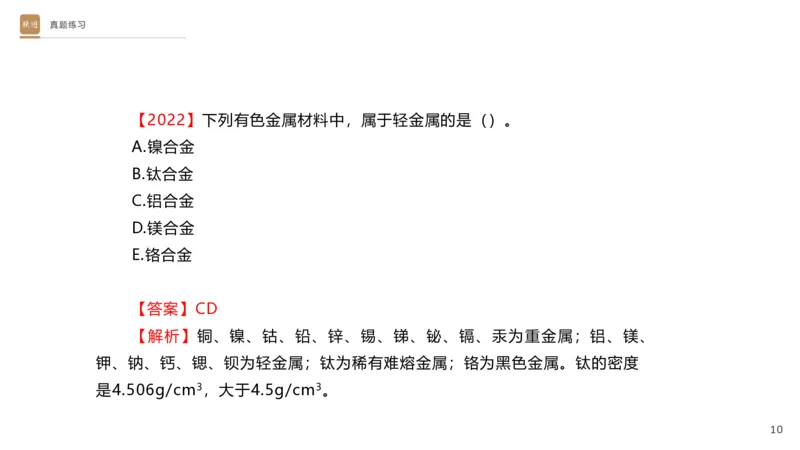

【2022】下列有色金属材料中，属于轻金属的是（）。
A.镍合金
B.钛合金
C.铝合金
D.镁合金
E.铬合金
【答案】CD
【解析】铜、镍、钴、铅、锌、锡、锑、铋、镉、汞为重金属；铝、镁、
钾、钠、钙、锶、钡为轻金属；钛为稀有难熔金属；铬为黑色金属。钛的密度
是4.506g/cm3，大于4.5g/cm3。
10真题练习

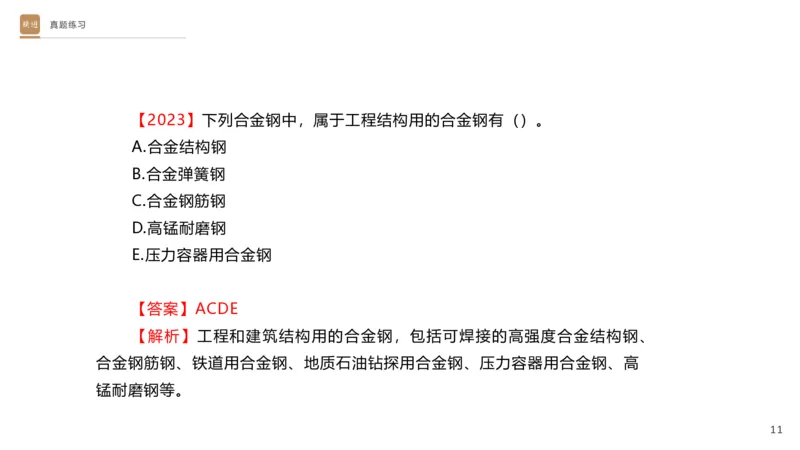

【2023】下列合金钢中，属于工程结构用的合金钢有（）。
A.合金结构钢
B.合金弹簧钢
C.合金钢筋钢
D.高锰耐磨钢
E.压力容器用合金钢
【答案】ACDE
【解析】工程和建筑结构用的合金钢，包括可焊接的高强度合金结构钢、
合金钢筋钢、铁道用合金钢、地质石油钻探用合金钢、压力容器用合金钢、高
锰耐磨钢等。
11真题练习

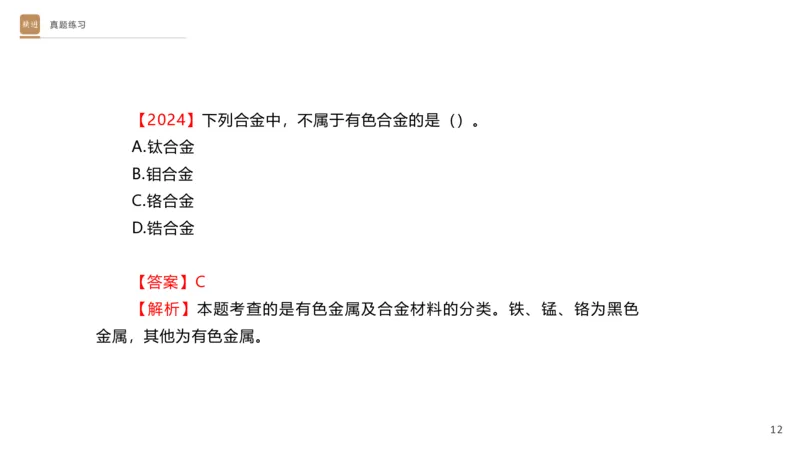

【2024】下列合金中，不属于有色合金的是（）。
A.钛合金
B.钼合金
C.铬合金
D.锆合金
【答案】C
【解析】本题考查的是有色金属及合金材料的分类。铁、锰、铬为黑色
金属，其他为有色金属。
121.1 机电工程常用材料
考点2：非金属材料的分类及应用

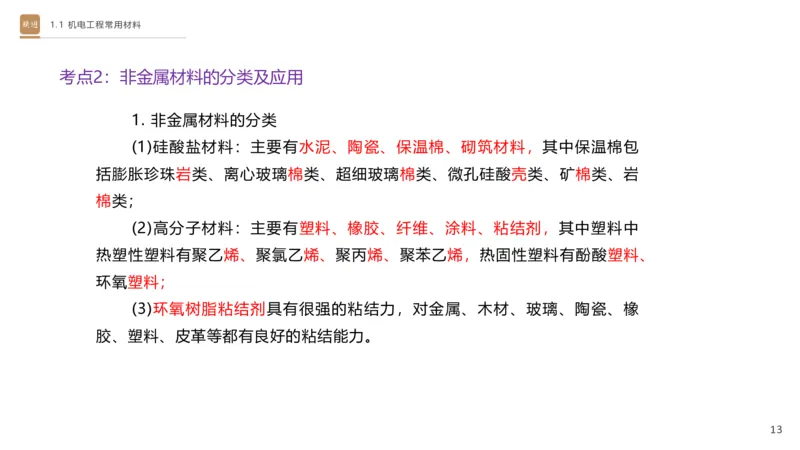

1. 非金属材料的分类
(1)硅酸盐材料：主要有水泥、陶瓷、保温棉、砌筑材料，其中保温棉包
括膨胀珍珠岩类、离心玻璃棉类、超细玻璃棉类、微孔硅酸壳类、矿棉类、岩
棉类；
(2)高分子材料：主要有塑料、橡胶、纤维、涂料、粘结剂，其中塑料中
热塑性塑料有聚乙烯、聚氯乙烯、聚丙烯、聚苯乙烯，热固性塑料有酚酸塑料、
环氧塑料；
(3)环氧树脂粘结剂具有很强的粘结力，对金属、木材、玻璃、陶瓷、橡
胶、塑料、皮革等都有良好的粘结能力。
131.1 机电工程常用材料
考点2：非金属材料的分类及应用

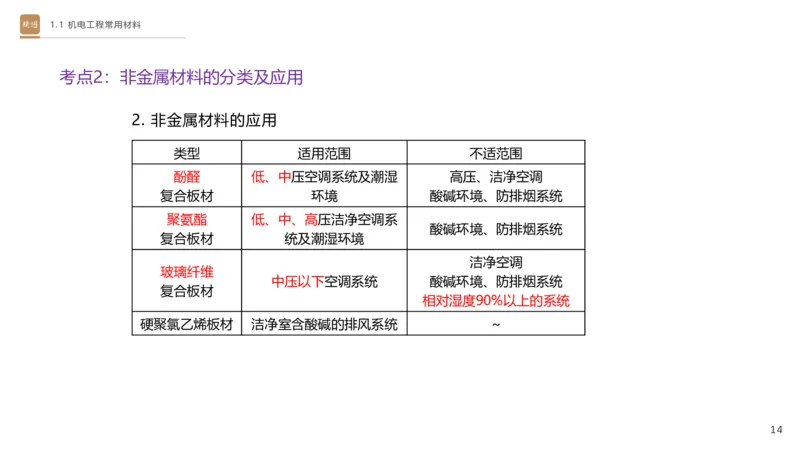

2. 非金属材料的应用
类型 适用范围 不适范围
酚醛 低、中压空调系统及潮湿 高压、洁净空调
复合板材 环境 酸碱环境、防排烟系统
聚氨酯 低、中、高压洁净空调系
酸碱环境、防排烟系统
复合板材 统及潮湿环境
洁净空调
玻璃纤维
中压以下空调系统 酸碱环境、防排烟系统
复合板材
相对湿度90%以上的系统
硬聚氯乙烯板材 洁净室含酸碱的排风系统 ～
14真题练习

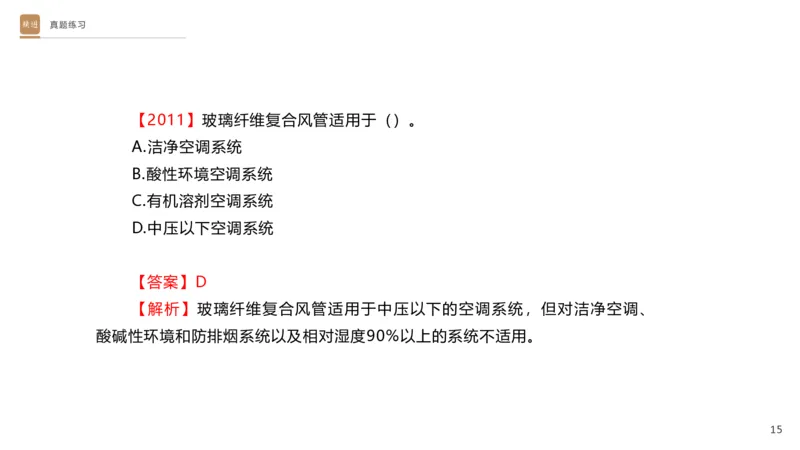

【2011】玻璃纤维复合风管适用于（）。
A.洁净空调系统
B.酸性环境空调系统
C.有机溶剂空调系统
D.中压以下空调系统
【答案】D
【解析】玻璃纤维复合风管适用于中压以下的空调系统，但对洁净空调、
酸碱性环境和防排烟系统以及相对湿度90%以上的系统不适用。
15真题练习

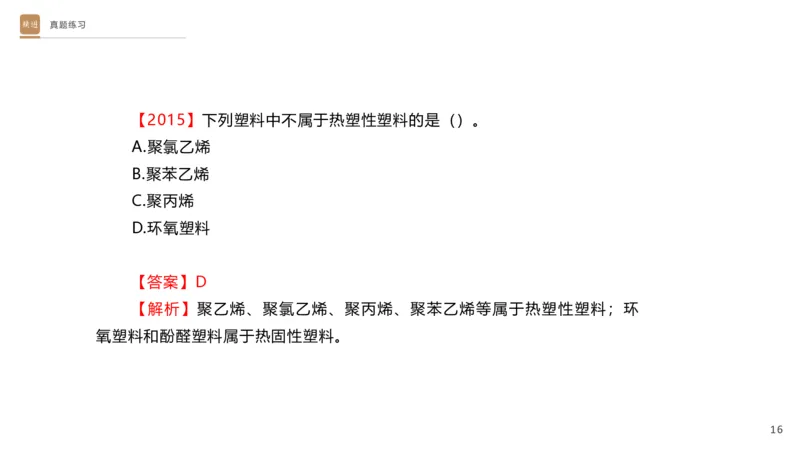

【2015】下列塑料中不属于热塑性塑料的是（）。
A.聚氯乙烯
B.聚苯乙烯
C.聚丙烯
D.环氧塑料
【答案】D
【解析】聚乙烯、聚氯乙烯、聚丙烯、聚苯乙烯等属于热塑性塑料；环
氧塑料和酚醛塑料属于热固性塑料。

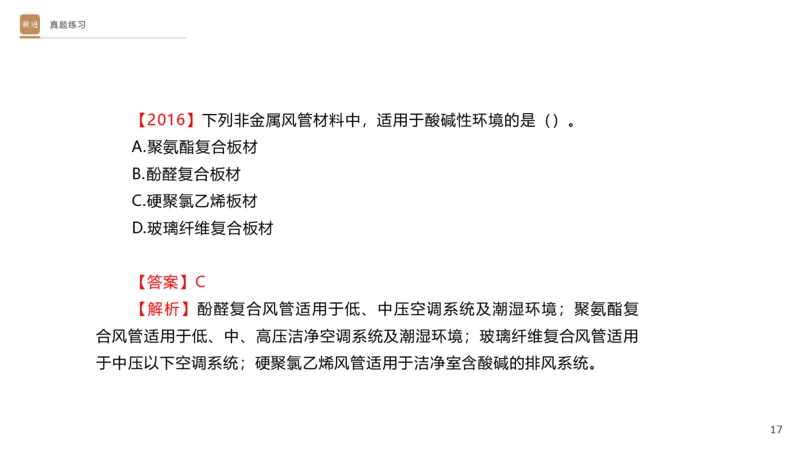

16真题练习
【2016】下列非金属风管材料中，适用于酸碱性环境的是（）。
A.聚氨酯复合板材
B.酚醛复合板材
C.硬聚氯乙烯板材
D.玻璃纤维复合板材
【答案】C
【解析】酚醛复合风管适用于低、中压空调系统及潮湿环境；聚氨酯复
合风管适用于低、中、高压洁净空调系统及潮湿环境；玻璃纤维复合风管适用
于中压以下空调系统；硬聚氯乙烯风管适用于洁净室含酸碱的排风系统。
17真题练习

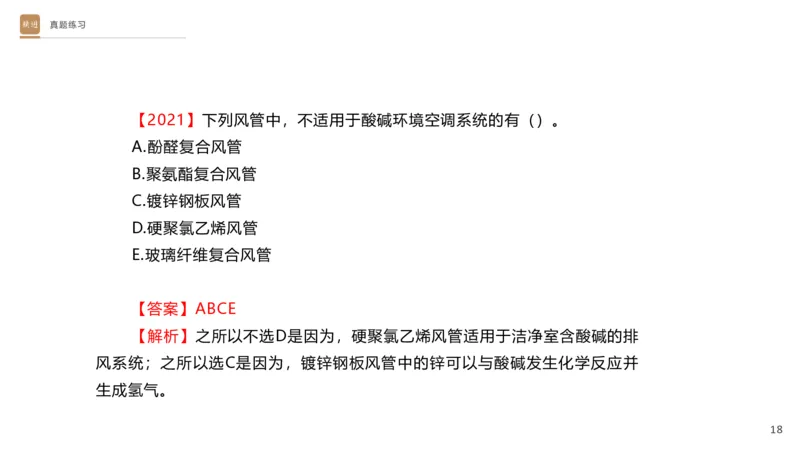

【2021】下列风管中，不适用于酸碱环境空调系统的有（）。
A.酚醛复合风管
B.聚氨酯复合风管
C.镀锌钢板风管
D.硬聚氯乙烯风管
E.玻璃纤维复合风管
【答案】ABCE
【解析】之所以不选D是因为，硬聚氯乙烯风管适用于洁净室含酸碱的排
风系统；之所以选C是因为，镀锌钢板风管中的锌可以与酸碱发生化学反应并
生成氢气。
181.1 机电工程常用材料
考点3：电气材料的分类及应用
1. 电气材料的分类
(1)气体绝缘材料：常用的有空气、氮气、二氧化硫、六氟化硫 (SF )等，
6
除可作为绝缘材料外，还具有灭弧、冷却、保护等作用；
(2)液体绝缘材料：常用的有变压器油、断路器油、电容器油、电缆油等。
SF ：无色无味无毒、不燃不爆化学性质稳定
6
191.1 机电工程常用材料
考点3：电气材料的分类及应用

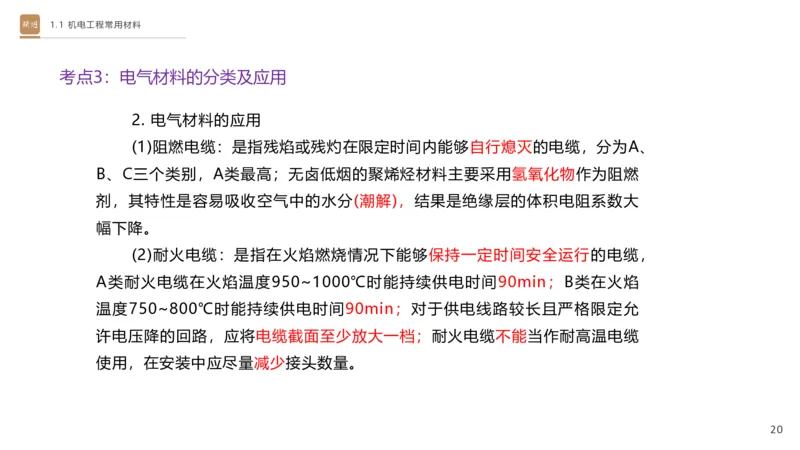

2. 电气材料的应用
(1)阻燃电缆：是指残焰或残灼在限定时间内能够自行熄灭的电缆，分为A、
B、C三个类别，A类最高；无卤低烟的聚烯烃材料主要采用氢氧化物作为阻燃
剂，其特性是容易吸收空气中的水分(潮解)，结果是绝缘层的体积电阻系数大
幅下降。
(2)耐火电缆：是指在火焰燃烧情况下能够保持一定时间安全运行的电缆，
A类耐火电缆在火焰温度950~1000℃时能持续供电时间90min；B类在火焰
温度750~800℃时能持续供电时间90min；对于供电线路较长且严格限定允
许电压降的回路，应将电缆截面至少放大一档；耐火电缆不能当作耐高温电缆
使用，在安装中应尽量减少接头数量。
201.1 机电工程常用材料
考点3：电气材料的分类及应用

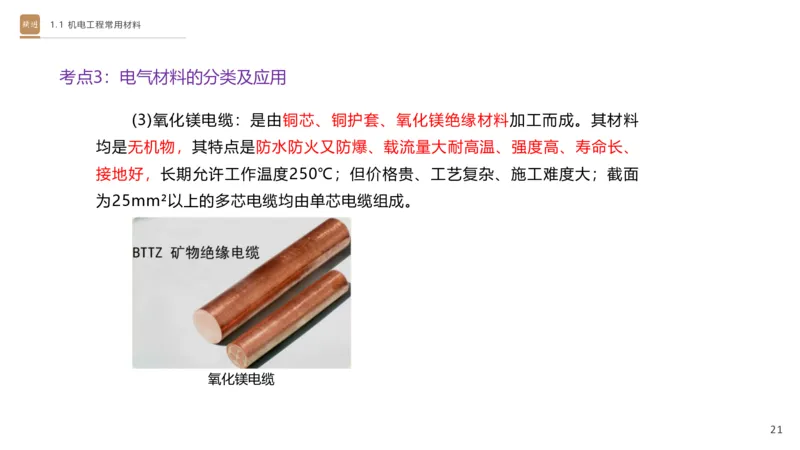

(3)氧化镁电缆：是由铜芯、铜护套、氧化镁绝缘材料加工而成。其材料
均是无机物，其特点是防水防火又防爆、载流量大耐高温、强度高、寿命长、
接地好，长期允许工作温度250℃；但价格贵、工艺复杂、施工难度大；截面
为25mm²以上的多芯电缆均由单芯电缆组成。
氧化镁电缆
211.1 机电工程常用材料
考点3：电气材料的分类及应用

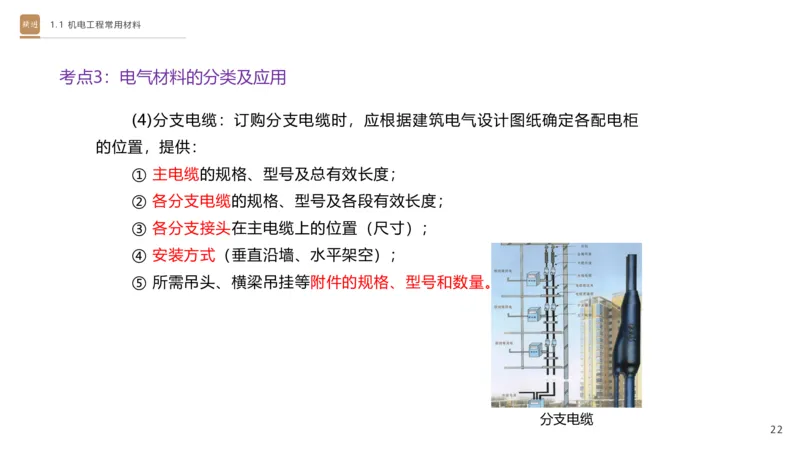

(4)分支电缆：订购分支电缆时，应根据建筑电气设计图纸确定各配电柜
的位置，提供：
① 主电缆的规格、型号及总有效长度；
② 各分支电缆的规格、型号及各段有效长度；
③ 各分支接头在主电缆上的位置（尺寸）；
④ 安装方式（垂直沿墙、水平架空）；
⑤ 所需吊头、横梁吊挂等附件的规格、型号和数量。
分支电缆
221.1 机电工程常用材料
考点3：电气材料的分类及应用

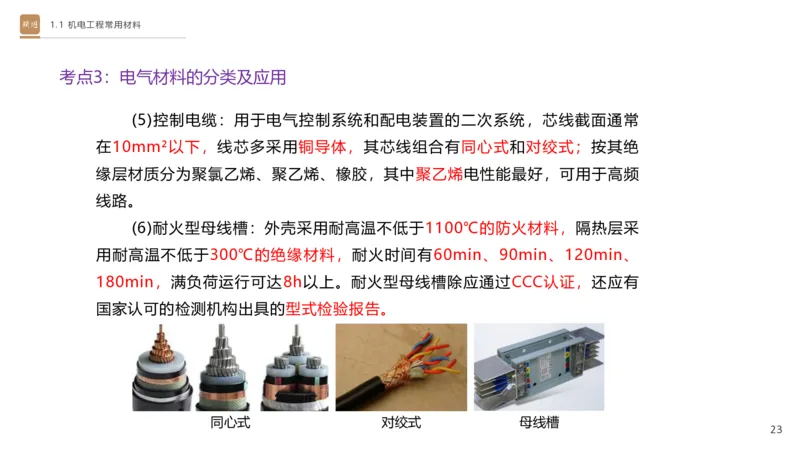

(5)控制电缆：用于电气控制系统和配电装置的二次系统，芯线截面通常
在10mm²以下，线芯多采用铜导体，其芯线组合有同心式和对绞式；按其绝
缘层材质分为聚氯乙烯、聚乙烯、橡胶，其中聚乙烯电性能最好，可用于高频
线路。
(6)耐火型母线槽：外壳采用耐高温不低于1100℃的防火材料，隔热层采
用耐高温不低于300℃的绝缘材料，耐火时间有60min、90min、120min、
180min，满负荷运行可达8h以上。耐火型母线槽除应通过CCC认证，还应有
国家认可的检测机构出具的型式检验报告。
同心式 对绞式 母线槽
23真题练习
【2012】直接埋地敷设的照明电缆，应选用（）型电缆。
A.VV
B.VV
22
C.VV
59
D.YJV
32
【答案】B（超纲内容，仅做了解）
【解析】VV型电缆不能承受机械外力作用，适用于室内、隧道内的桥架
及管道内敷设；VV 型电缆能够承受一定的机械外力作用，但不能承受大的
22
拉力，适于埋地敷设；VV 型电缆可以承受较大的拉力，具有防腐蚀能力，
59
且适用于敷设在水中；YJV 型电缆能够承受一定的机械外力作用，且能承受
32
大的拉力，适用于敷设在高层建筑的电缆竖井内。
24真题练习

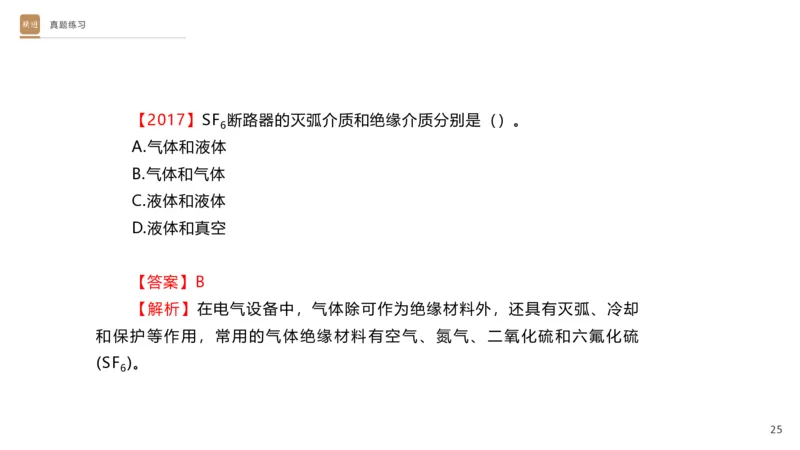

【2017】SF 断路器的灭弧介质和绝缘介质分别是（）。
6
A.气体和液体
B.气体和气体
C.液体和液体
D.液体和真空
【答案】B
【解析】在电气设备中，气体除可作为绝缘材料外，还具有灭弧、冷却
和保护等作用，常用的气体绝缘材料有空气、氮气、二氧化硫和六氟化硫
(SF )。
6
25真题练习

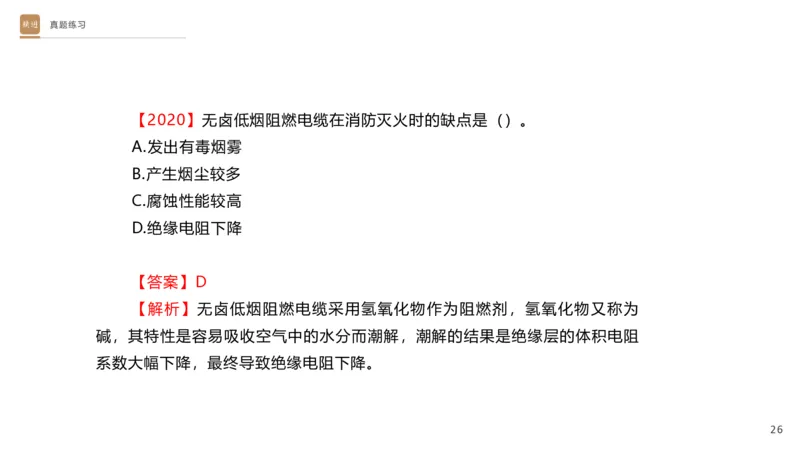

【2020】无卤低烟阻燃电缆在消防灭火时的缺点是（）。
A.发出有毒烟雾
B.产生烟尘较多
C.腐蚀性能较高
D.绝缘电阻下降
【答案】D
【解析】无卤低烟阻燃电缆采用氢氧化物作为阻燃剂，氢氧化物又称为
碱，其特性是容易吸收空气中的水分而潮解，潮解的结果是绝缘层的体积电阻
系数大幅下降，最终导致绝缘电阻下降。

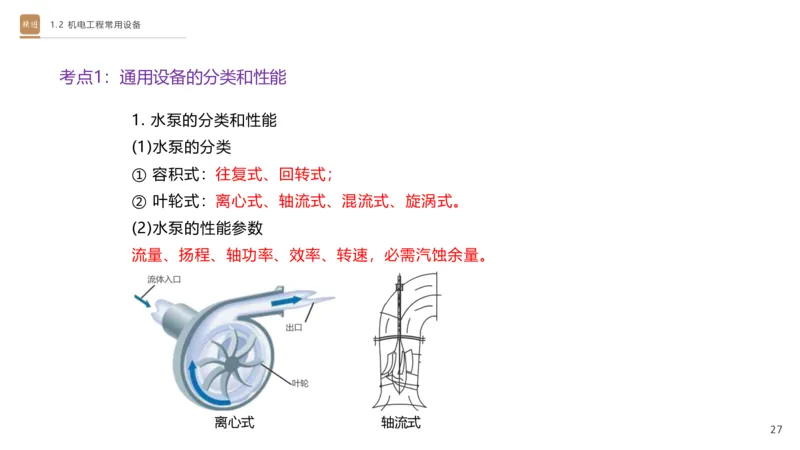

261.2 机电工程常用设备
考点1：通用设备的分类和性能
1. 水泵的分类和性能
(1)水泵的分类
① 容积式：往复式、回转式；
② 叶轮式：离心式、轴流式、混流式、旋涡式。
(2)水泵的性能参数
流量、扬程、轴功率、效率、转速，必需汽蚀余量。
离心式 轴流式
271.2 机电工程常用设备
考点1：通用设备的分类和性能

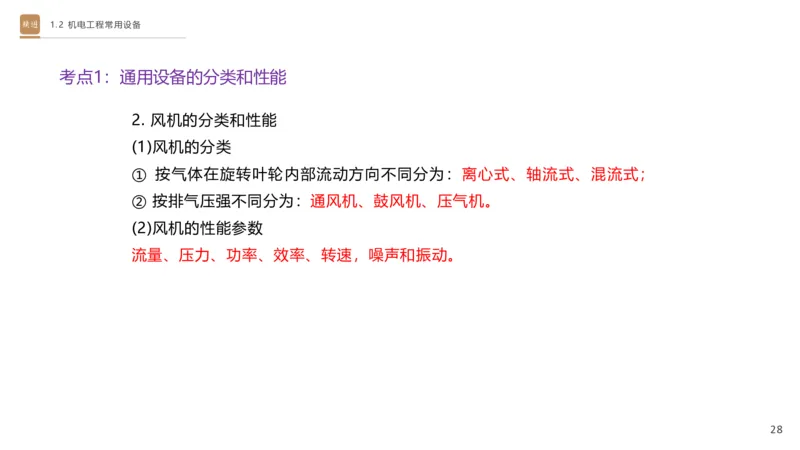

2. 风机的分类和性能
(1)风机的分类
① 按气体在旋转叶轮内部流动方向不同分为：离心式、轴流式、混流式；
② 按排气压强不同分为：通风机、鼓风机、压气机。
(2)风机的性能参数
流量、压力、功率、效率、转速，噪声和振动。
281.2 机电工程常用设备
考点1：通用设备的分类和性能

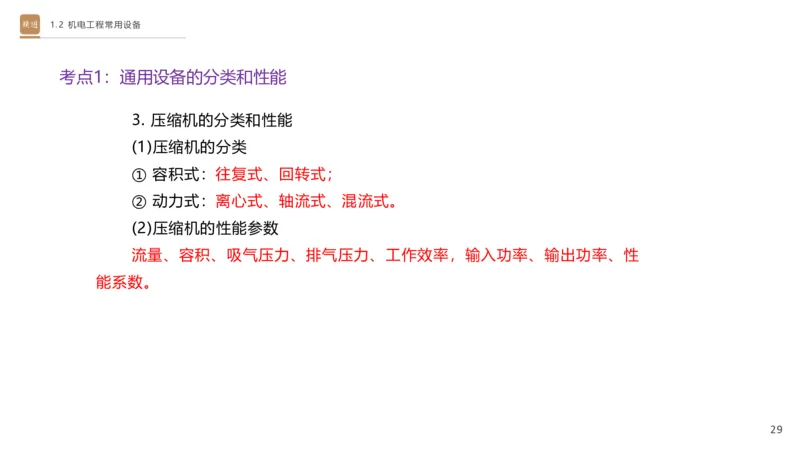

3. 压缩机的分类和性能
(1)压缩机的分类
① 容积式：往复式、回转式；
② 动力式：离心式、轴流式、混流式。
(2)压缩机的性能参数
流量、容积、吸气压力、排气压力、工作效率，输入功率、输出功率、性
能系数。
291.2 机电工程常用设备
考点1：通用设备的分类和性能

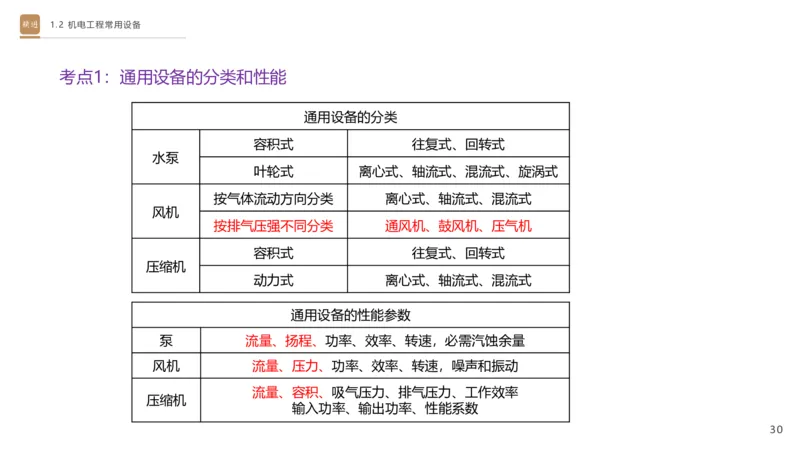

通用设备的分类
容积式 往复式、回转式
水泵
叶轮式 离心式、轴流式、混流式、旋涡式
按气体流动方向分类 离心式、轴流式、混流式
风机
按排气压强不同分类 通风机、鼓风机、压气机
容积式 往复式、回转式
压缩机
动力式 离心式、轴流式、混流式
通用设备的性能参数
泵 流量、扬程、功率、效率、转速，必需汽蚀余量
风机 流量、压力、功率、效率、转速，噪声和振动
流量、容积、吸气压力、排气压力、工作效率
压缩机
输入功率、输出功率、性能系数

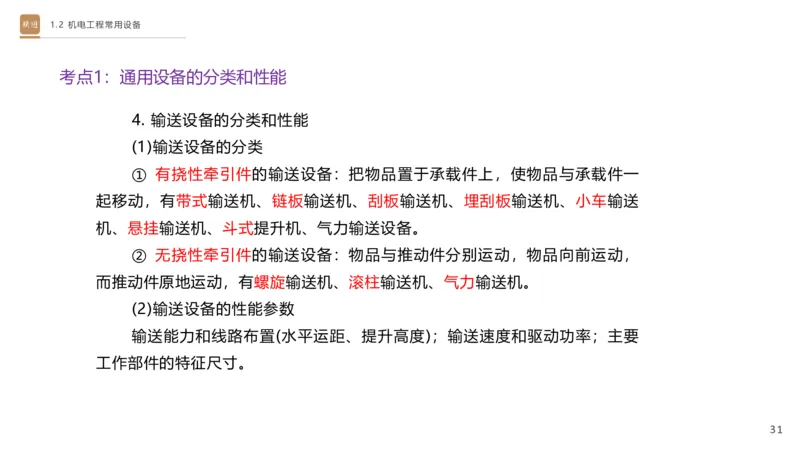

301.2 机电工程常用设备
考点1：通用设备的分类和性能
4. 输送设备的分类和性能
(1)输送设备的分类
① 有挠性牵引件的输送设备：把物品置于承载件上，使物品与承载件一
起移动，有带式输送机、链板输送机、刮板输送机、埋刮板输送机、小车输送
机、悬挂输送机、斗式提升机、气力输送设备。
② 无挠性牵引件的输送设备：物品与推动件分别运动，物品向前运动，
而推动件原地运动，有螺旋输送机、滚柱输送机、气力输送机。
(2)输送设备的性能参数
输送能力和线路布置(水平运距、提升高度)；输送速度和驱动功率；主要
工作部件的特征尺寸。
311.2 机电工程常用设备
考点1：通用设备的分类和性能

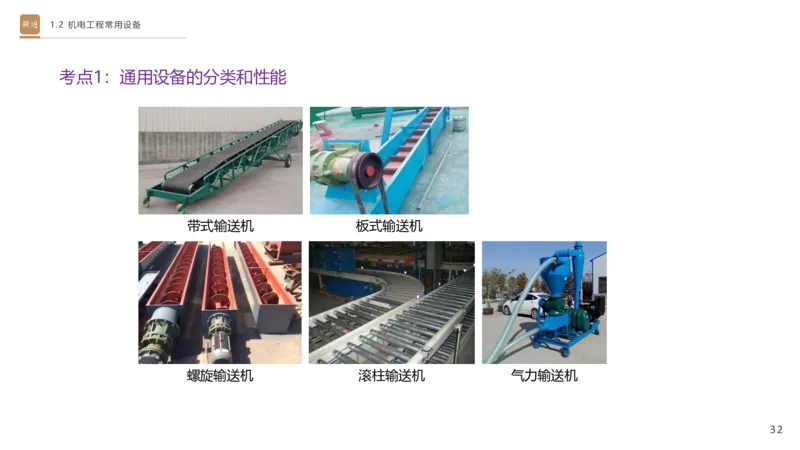

带式输送机 板式输送机
螺旋输送机 滚柱输送机 气力输送机
32真题练习

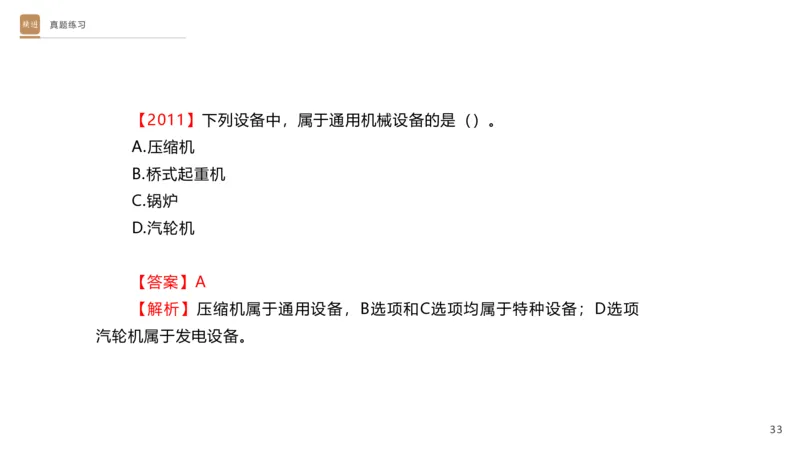

【2011】下列设备中，属于通用机械设备的是（）。
A.压缩机
B.桥式起重机
C.锅炉
D.汽轮机
【答案】A
【解析】压缩机属于通用设备，B选项和C选项均属于特种设备；D选项
汽轮机属于发电设备。
33真题练习

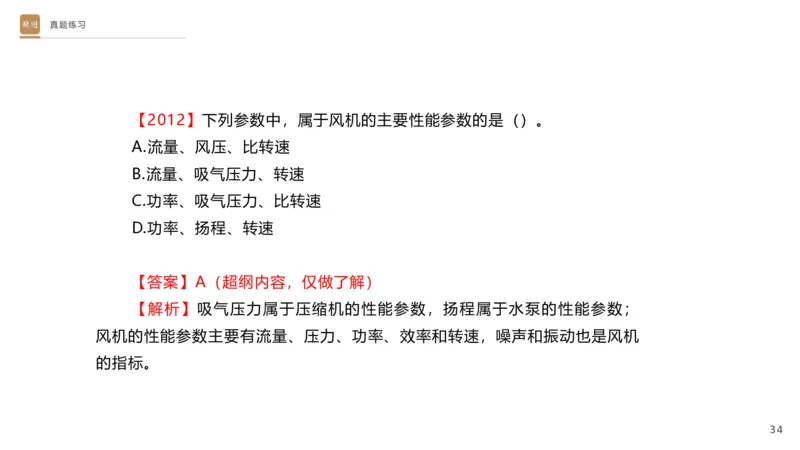

【2012】下列参数中，属于风机的主要性能参数的是（）。
A.流量、风压、比转速
B.流量、吸气压力、转速
C.功率、吸气压力、比转速
D.功率、扬程、转速
【答案】A（超纲内容，仅做了解）
【解析】吸气压力属于压缩机的性能参数，扬程属于水泵的性能参数；
风机的性能参数主要有流量、压力、功率、效率和转速，噪声和振动也是风机
的指标。
34真题练习

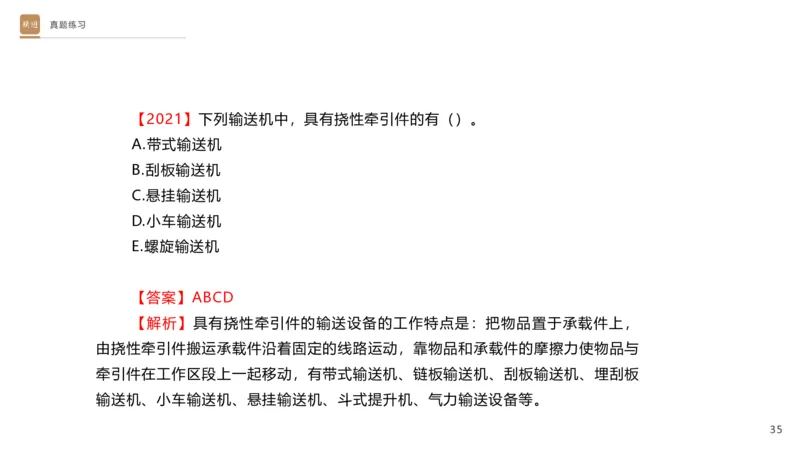

【2021】下列输送机中，具有挠性牵引件的有（）。
A.带式输送机
B.刮板输送机
C.悬挂输送机
D.小车输送机
E.螺旋输送机
【答案】ABCD
【解析】具有挠性牵引件的输送设备的工作特点是：把物品置于承载件上，
由挠性牵引件搬运承载件沿着固定的线路运动，靠物品和承载件的摩擦力使物品与
牵引件在工作区段上一起移动，有带式输送机、链板输送机、刮板输送机、埋刮板
输送机、小车输送机、悬挂输送机、斗式提升机、气力输送设备等。

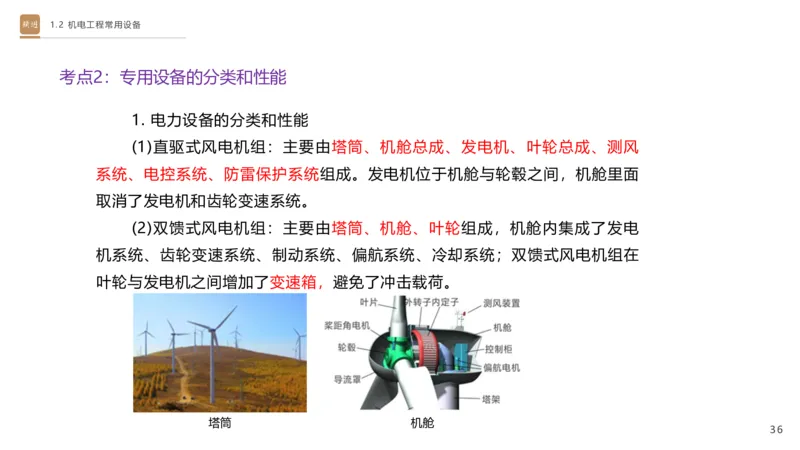

351.2 机电工程常用设备
考点2：专用设备的分类和性能
1. 电力设备的分类和性能
(1)直驱式风电机组：主要由塔筒、机舱总成、发电机、叶轮总成、测风
系统、电控系统、防雷保护系统组成。发电机位于机舱与轮毂之间，机舱里面
取消了发电机和齿轮变速系统。
(2)双馈式风电机组：主要由塔筒、机舱、叶轮组成，机舱内集成了发电
机系统、齿轮变速系统、制动系统、偏航系统、冷却系统；双馈式风电机组在
叶轮与发电机之间增加了变速箱，避免了冲击载荷。
塔筒 机舱
361.2 机电工程常用设备
考点2：专用设备的分类和性能
2. 石化设备的分类和性能
真空设备：P<0 MPa
常压设备：P<0.1 MPa
低压设备：0.1≤P<1.6 MPa
中压设备：1.6≤P<10 MPa
高压设备：10≤P<100 MPa
超高压设备：P≥100 MPa
37真题练习
【2018】下列系统中，不属于直驱式风力发电机组成系统的是（）。
A.变速系统
B.防雷系统
C.测风系统
D.电控系统
【答案】A
【解析】直驱式风电机组主要由塔筒、机舱总成、发电机、叶轮总成、
测风系统、电控系统和防雷保护系统组成。
38真题练习
【2022】直驱式风电机组的组成系统包括（）。
A.叶轮总成
B.测风系统
C.电控系统
D.齿轮变速
E.防雷保护
【答案】ABCE
【解析】直驱式风电机组主要由塔筒、机舱总成、发电机、叶轮总成、
测风系统、电控系统和防雷保护系统组成；发电机位于机舱与轮毂之间；直驱
式风电机组机舱里面取消了发电机、齿轮变速系统，将发电机直接外置到与轮
毂连接部分。
39真题练习
【2024】下列发电系统中，不包含汽轮机设备的是（）。
A.火力发电系统
B.风力发电系统
C.核能发电系统
D.光热发电系统
【答案】B
【解析】本题考查的是电力设备的分类和性能。风力发电系统依靠风力
驱动叶轮并直接驱动发电机发电，因此不需要汽轮机设备。
401.2 机电工程常用设备
考点3：电气设备的分类和性能

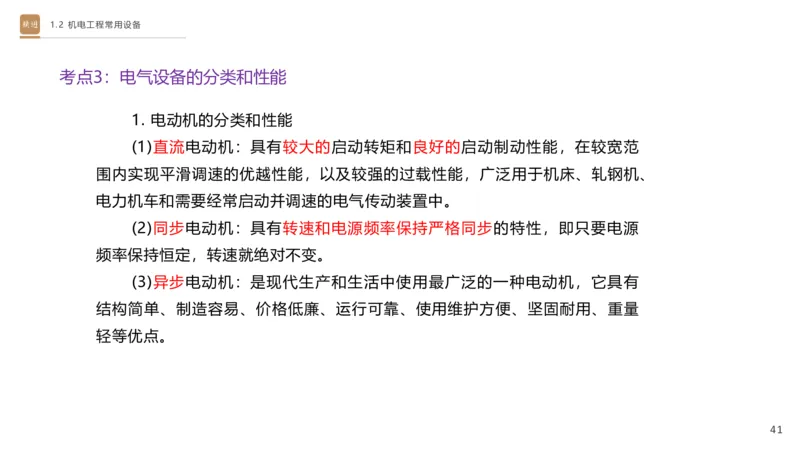

1. 电动机的分类和性能
(1)直流电动机：具有较大的启动转矩和良好的启动制动性能，在较宽范
围内实现平滑调速的优越性能，以及较强的过载性能，广泛用于机床、轧钢机、
电力机车和需要经常启动并调速的电气传动装置中。
(2)同步电动机：具有转速和电源频率保持严格同步的特性，即只要电源
频率保持恒定，转速就绝对不变。
(3)异步电动机：是现代生产和生活中使用最广泛的一种电动机，它具有
结构简单、制造容易、价格低廉、运行可靠、使用维护方便、坚固耐用、重量
轻等优点。
411.2 机电工程常用设备
考点3：电气设备的分类和性能

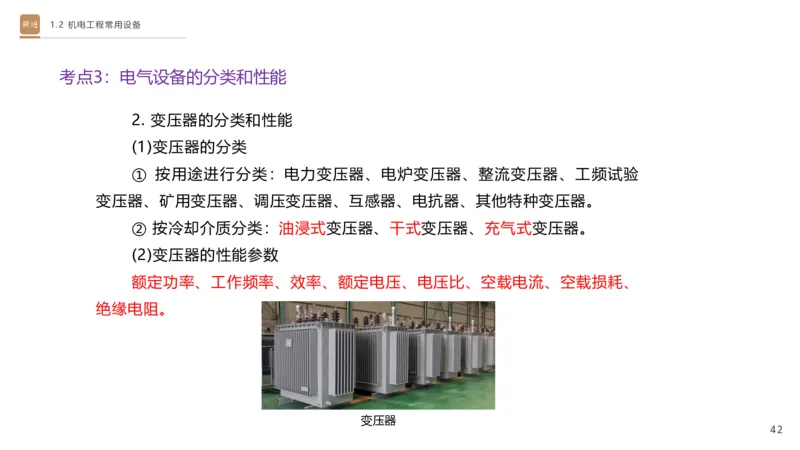

2. 变压器的分类和性能
(1)变压器的分类
① 按用途进行分类：电力变压器、电炉变压器、整流变压器、工频试验
变压器、矿用变压器、调压变压器、互感器、电抗器、其他特种变压器。
② 按冷却介质分类：油浸式变压器、干式变压器、充气式变压器。
(2)变压器的性能参数
额定功率、工作频率、效率、额定电压、电压比、空载电流、空载损耗、
绝缘电阻。
变压器
42真题练习

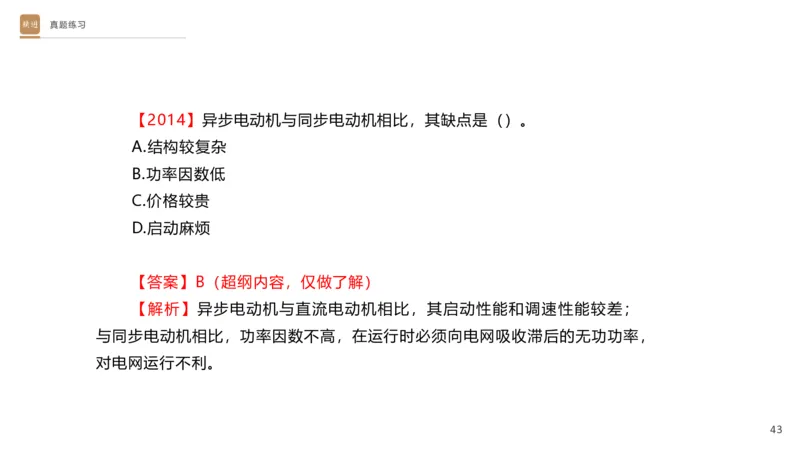

【2014】异步电动机与同步电动机相比，其缺点是（）。
A.结构较复杂
B.功率因数低
C.价格较贵
D.启动麻烦
【答案】B（超纲内容，仅做了解）
【解析】异步电动机与直流电动机相比，其启动性能和调速性能较差；
与同步电动机相比，功率因数不高，在运行时必须向电网吸收滞后的无功功率，
对电网运行不利。

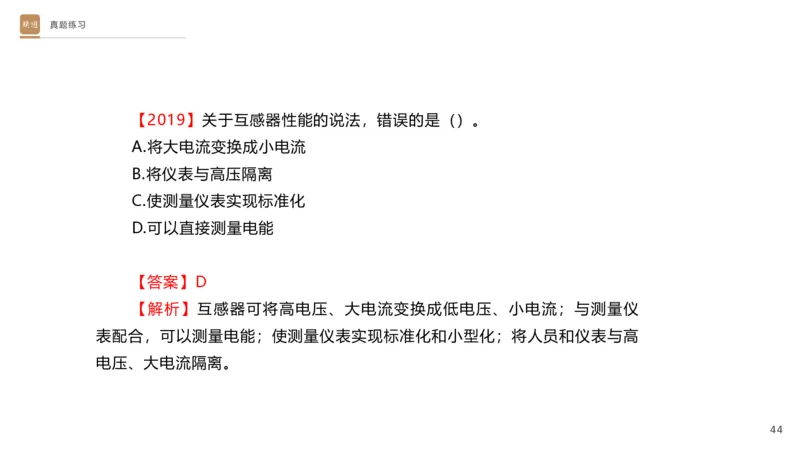

43真题练习
【2019】关于互感器性能的说法，错误的是（）。
A.将大电流变换成小电流
B.将仪表与高压隔离
C.使测量仪表实现标准化
D.可以直接测量电能
【答案】D
【解析】互感器可将高电压、大电流变换成低电压、小电流；与测量仪
表配合，可以测量电能；使测量仪表实现标准化和小型化；将人员和仪表与高
电压、大电流隔离。

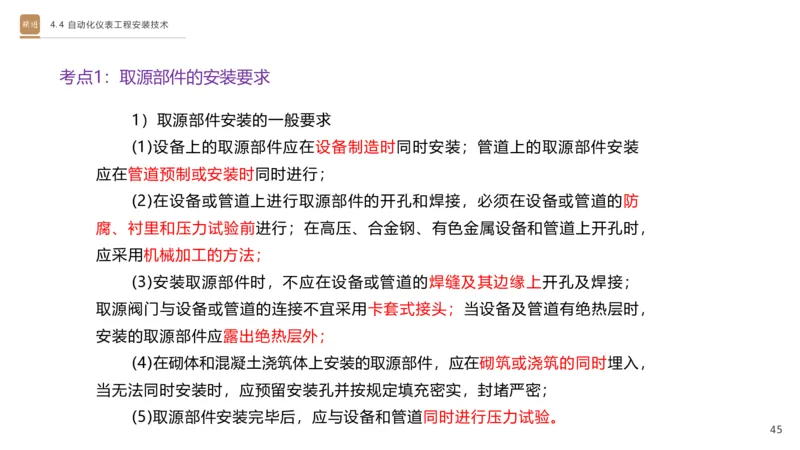

444.4 自动化仪表工程安装技术
考点1：取源部件的安装要求
1）取源部件安装的一般要求
(1)设备上的取源部件应在设备制造时同时安装；管道上的取源部件安装
应在管道预制或安装时同时进行；
(2)在设备或管道上进行取源部件的开孔和焊接，必须在设备或管道的防
腐、衬里和压力试验前进行；在高压、合金钢、有色金属设备和管道上开孔时，
应采用机械加工的方法；
(3)安装取源部件时，不应在设备或管道的焊缝及其边缘上开孔及焊接；
取源阀门与设备或管道的连接不宜采用卡套式接头；当设备及管道有绝热层时，
安装的取源部件应露出绝热层外；
(4)在砌体和混凝土浇筑体上安装的取源部件，应在砌筑或浇筑的同时埋入，
当无法同时安装时，应预留安装孔并按规定填充密实，封堵严密；
(5)取源部件安装完毕后，应与设备和管道同时进行压力试验。

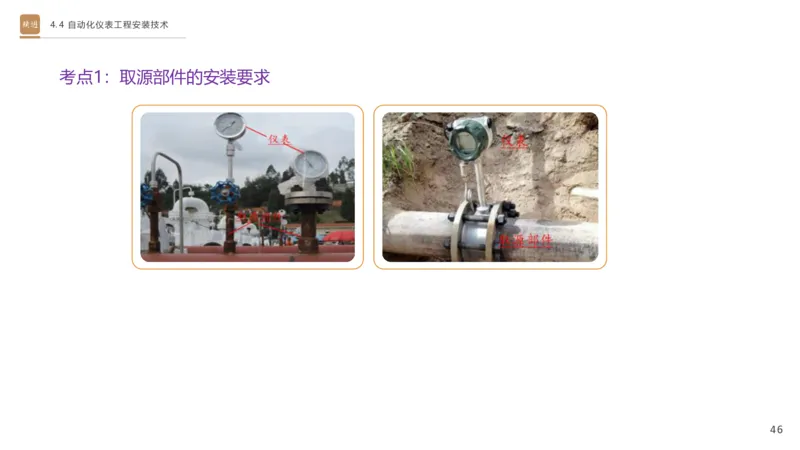

454.4 自动化仪表工程安装技术
考点1：取源部件的安装要求
464.4 自动化仪表工程安装技术
考点1：取源部件的安装要求

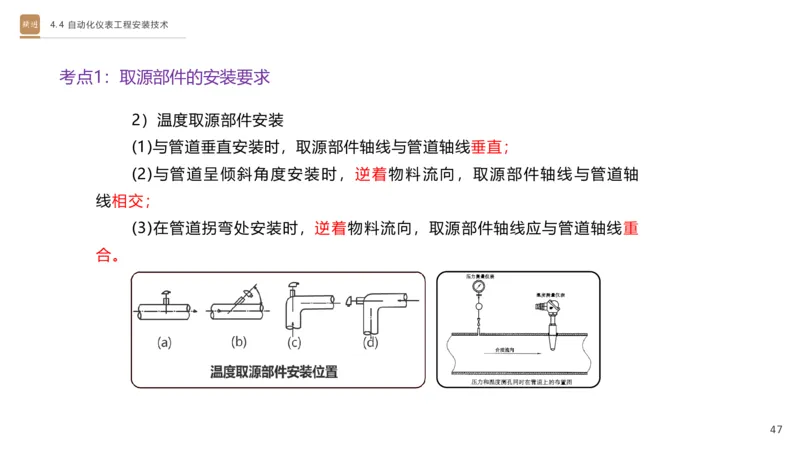

2）温度取源部件安装
(1)与管道垂直安装时，取源部件轴线与管道轴线垂直；
(2)与管道呈倾斜角度安装时，逆着物料流向，取源部件轴线与管道轴
线相交；
(3)在管道拐弯处安装时，逆着物料流向，取源部件轴线应与管道轴线重
合。

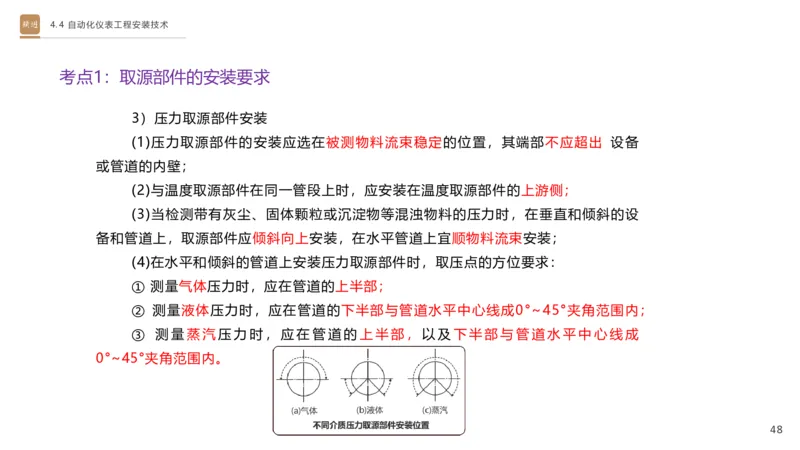

474.4 自动化仪表工程安装技术
考点1：取源部件的安装要求
3）压力取源部件安装
(1)压力取源部件的安装应选在被测物料流束稳定的位置，其端部不应超出 设备
或管道的内壁；
(2)与温度取源部件在同一管段上时，应安装在温度取源部件的上游侧；
(3)当检测带有灰尘、固体颗粒或沉淀物等混浊物料的压力时，在垂直和倾斜的设
备和管道上，取源部件应倾斜向上安装，在水平管道上宜顺物料流束安装；
(4)在水平和倾斜的管道上安装压力取源部件时，取压点的方位要求：
① 测量气体压力时，应在管道的上半部；
② 测量液体压力时，应在管道的下半部与管道水平中心线成0°~45°夹角范围内；
③ 测量蒸汽压 力时，应在管道的上半部，以及下半部与管道水平中心线成
0°~45°夹角范围内。

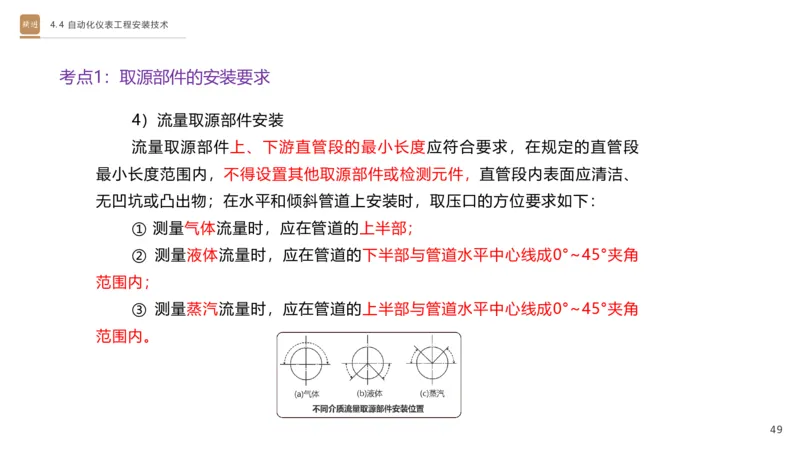

484.4 自动化仪表工程安装技术
考点1：取源部件的安装要求
4）流量取源部件安装
流量取源部件上、下游直管段的最小长度应符合要求，在规定的直管段
最小长度范围内，不得设置其他取源部件或检测元件，直管段内表面应清洁、
无凹坑或凸出物；在水平和倾斜管道上安装时，取压口的方位要求如下：
① 测量气体流量时，应在管道的上半部；
② 测量液体流量时，应在管道的下半部与管道水平中心线成0°~45°夹角
范围内；
③ 测量蒸汽流量时，应在管道的上半部与管道水平中心线成0°~45°夹角
范围内。
494.4 自动化仪表工程安装技术
考点1：取源部件的安装要求

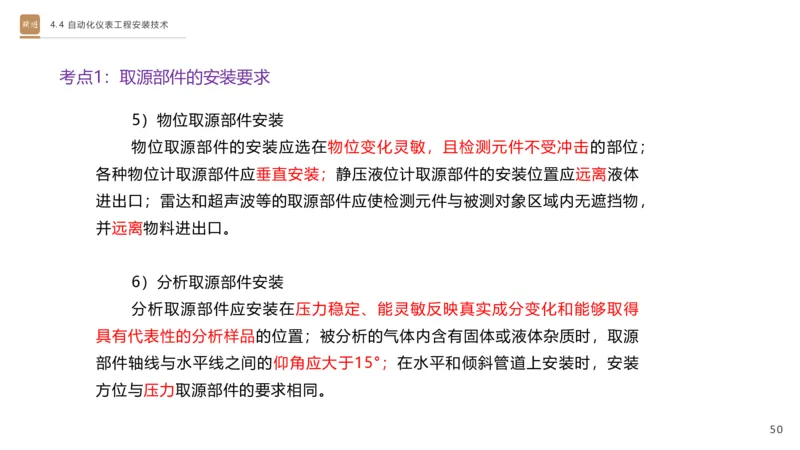

5）物位取源部件安装
物位取源部件的安装应选在物位变化灵敏，且检测元件不受冲击的部位；
各种物位计取源部件应垂直安装；静压液位计取源部件的安装位置应远离液体
进出口；雷达和超声波等的取源部件应使检测元件与被测对象区域内无遮挡物，
并远离物料进出口。
6）分析取源部件安装
分析取源部件应安装在压力稳定、能灵敏反映真实成分变化和能够取得
具有代表性的分析样品的位置；被分析的气体内含有固体或液体杂质时，取源
部件轴线与水平线之间的仰角应大于15°；在水平和倾斜管道上安装时，安装
方位与压力取源部件的要求相同。
50真题练习
【2016】氧气管道上仪表取源部件的安装要求有（）。
A.取源部件的焊接部件应在管道预制时安装
B.应脱脂合格后安装取源部件
C.不应在管道的焊缝上开孔安装
D.在管道防腐完成后开孔安装
E.取源部件与管道同时进行试压
【答案】BCE
【解析】A选项，管道上的取源部件安装应在管道预制或管道安装的同时
进行；D选项，在设备或管道上进行取源部件的开孔和焊接，必须在设备或管
道的防腐、衬里和压力试验前进行。

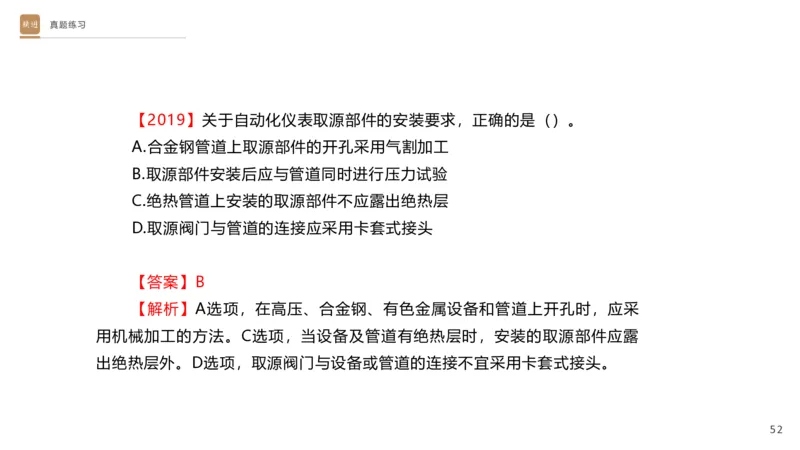

51真题练习
【2019】关于自动化仪表取源部件的安装要求，正确的是（）。
A.合金钢管道上取源部件的开孔采用气割加工
B.取源部件安装后应与管道同时进行压力试验
C.绝热管道上安装的取源部件不应露出绝热层
D.取源阀门与管道的连接应采用卡套式接头
【答案】B
【解析】A选项，在高压、合金钢、有色金属设备和管道上开孔时，应采
用机械加工的方法。C选项，当设备及管道有绝热层时，安装的取源部件应露
出绝热层外。D选项，取源阀门与设备或管道的连接不宜采用卡套式接头。
52真题练习

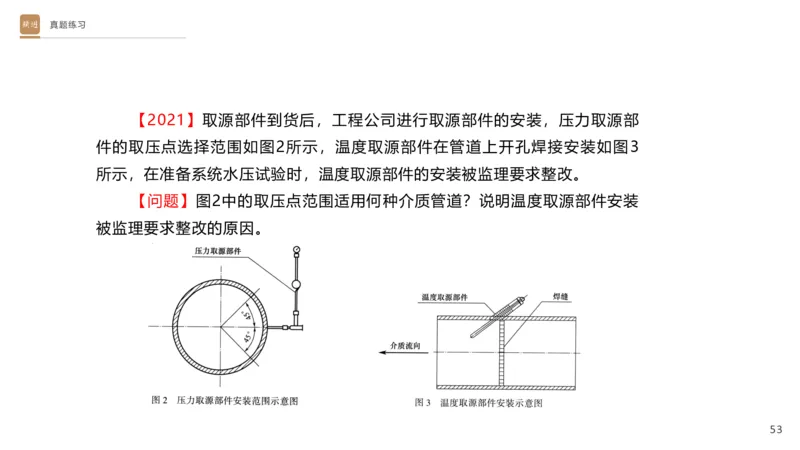

【2021】取源部件到货后，工程公司进行取源部件的安装，压力取源部
件的取压点选择范围如图2所示，温度取源部件在管道上开孔焊接安装如图3
所示，在准备系统水压试验时，温度取源部件的安装被监理要求整改。
【问题】图2中的取压点范围适用何种介质管道？说明温度取源部件安装
被监理要求整改的原因。
53真题练习

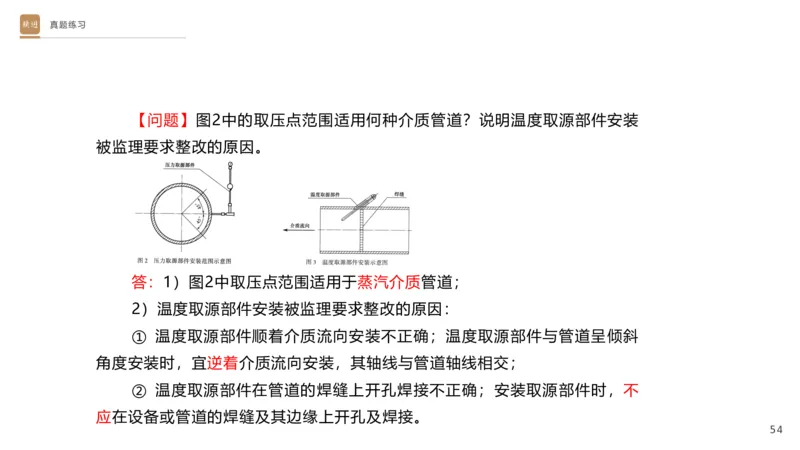

【问题】图2中的取压点范围适用何种介质管道？说明温度取源部件安装
被监理要求整改的原因。
答：1）图2中取压点范围适用于蒸汽介质管道；
2）温度取源部件安装被监理要求整改的原因：
① 温度取源部件顺着介质流向安装不正确；温度取源部件与管道呈倾斜
角度安装时，宜逆着介质流向安装，其轴线与管道轴线相交；
② 温度取源部件在管道的焊缝上开孔焊接不正确；安装取源部件时，不
应在设备或管道的焊缝及其边缘上开孔及焊接。

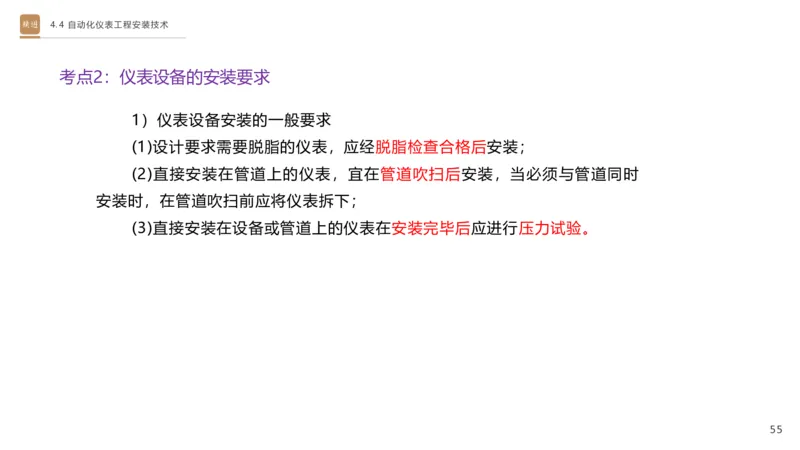

544.4 自动化仪表工程安装技术
考点2：仪表设备的安装要求
1）仪表设备安装的一般要求
(1)设计要求需要脱脂的仪表，应经脱脂检查合格后安装；
(2)直接安装在管道上的仪表，宜在管道吹扫后安装，当必须与管道同时
安装时，在管道吹扫前应将仪表拆下；
(3)直接安装在设备或管道上的仪表在安装完毕后应进行压力试验。

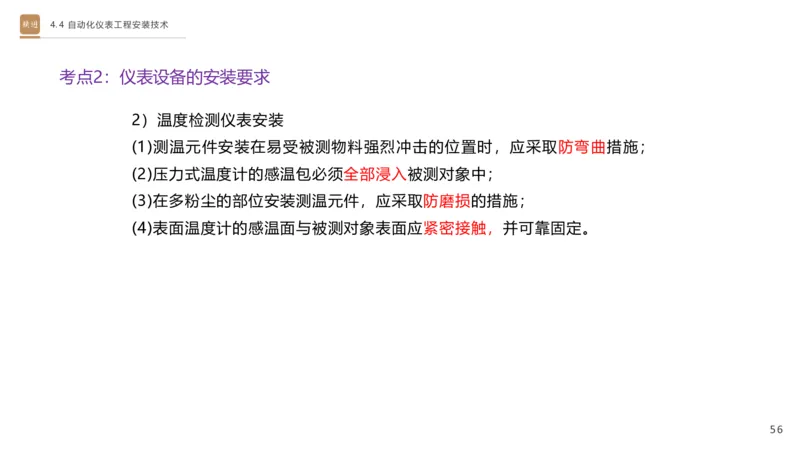

554.4 自动化仪表工程安装技术
考点2：仪表设备的安装要求
2）温度检测仪表安装
(1)测温元件安装在易受被测物料强烈冲击的位置时，应采取防弯曲措施；
(2)压力式温度计的感温包必须全部浸入被测对象中；
(3)在多粉尘的部位安装测温元件，应采取防磨损的措施；
(4)表面温度计的感温面与被测对象表面应紧密接触，并可靠固定。
564.4 自动化仪表工程安装技术
考点2：仪表设备的安装要求

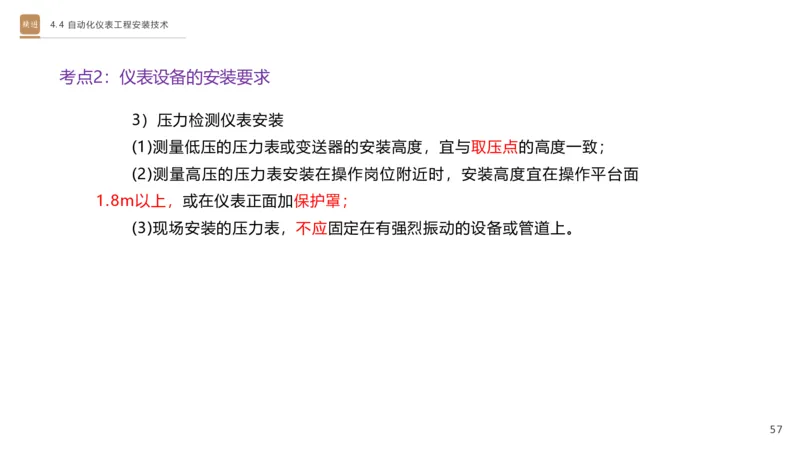

3）压力检测仪表安装
(1)测量低压的压力表或变送器的安装高度，宜与取压点的高度一致；
(2)测量高压的压力表安装在操作岗位附近时，安装高度宜在操作平台面
1.8m以上，或在仪表正面加保护罩；
(3)现场安装的压力表，不应固定在有强烈振动的设备或管道上。

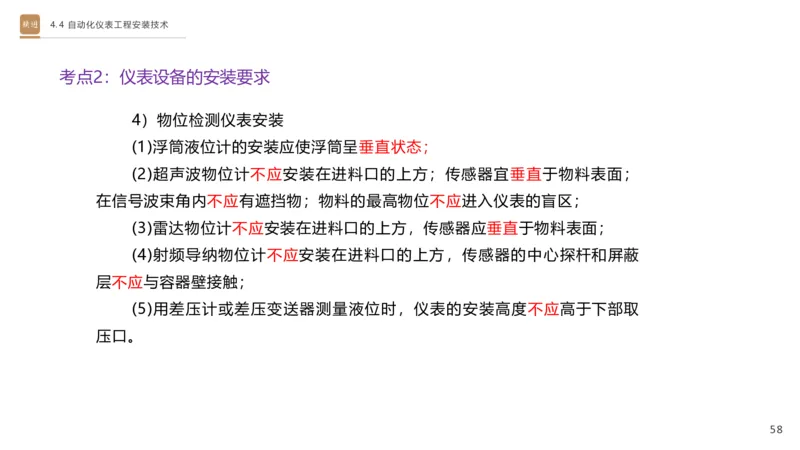

574.4 自动化仪表工程安装技术
考点2：仪表设备的安装要求
4）物位检测仪表安装
(1)浮筒液位计的安装应使浮筒呈垂直状态；
(2)超声波物位计不应安装在进料口的上方；传感器宜垂直于物料表面；
在信号波束角内不应有遮挡物；物料的最高物位不应进入仪表的盲区；
(3)雷达物位计不应安装在进料口的上方，传感器应垂直于物料表面；
(4)射频导纳物位计不应安装在进料口的上方，传感器的中心探杆和屏蔽
层不应与容器壁接触；
(5)用差压计或差压变送器测量液位时，仪表的安装高度不应高于下部取
压口。
584.4 自动化仪表工程安装技术
考点2：仪表设备的安装要求

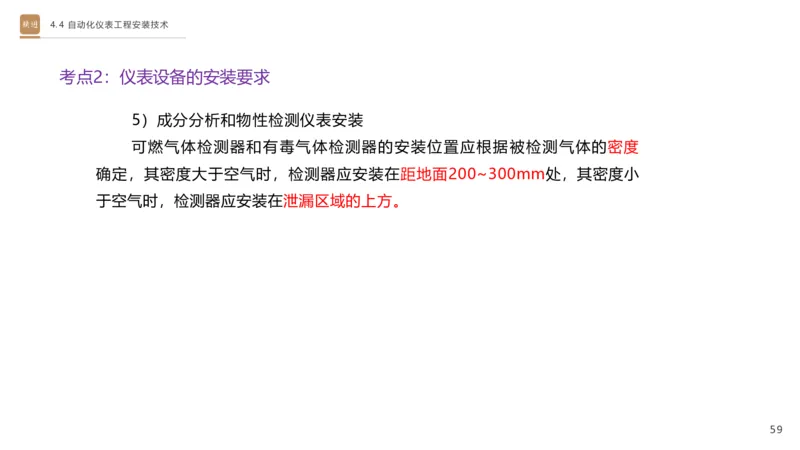

5）成分分析和物性检测仪表安装
可燃气体检测器和有毒气体检测器的安装位置应根据被检测气体的密度
确定，其密度大于空气时，检测器应安装在距地面200~300mm处，其密度小
于空气时，检测器应安装在泄漏区域的上方。
59真题练习

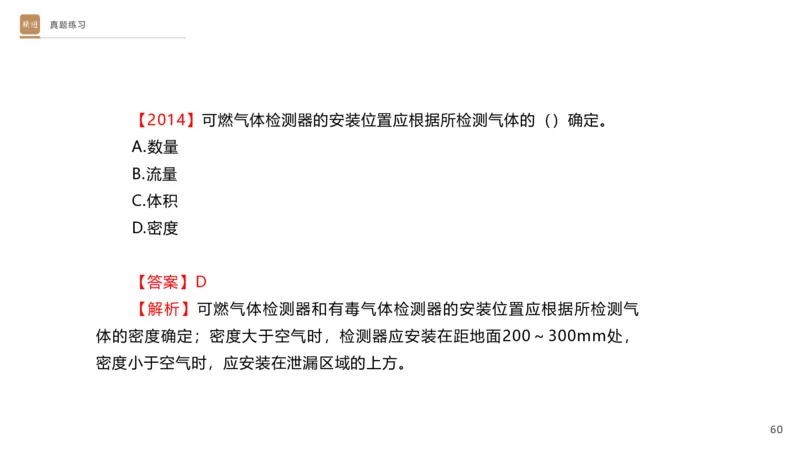

【2014】可燃气体检测器的安装位置应根据所检测气体的（）确定。
A.数量
B.流量
C.体积
D.密度
【答案】D
【解析】可燃气体检测器和有毒气体检测器的安装位置应根据所检测气
体的密度确定；密度大于空气时，检测器应安装在距地面200～300mm处，
密度小于空气时，应安装在泄漏区域的上方。
60真题练习

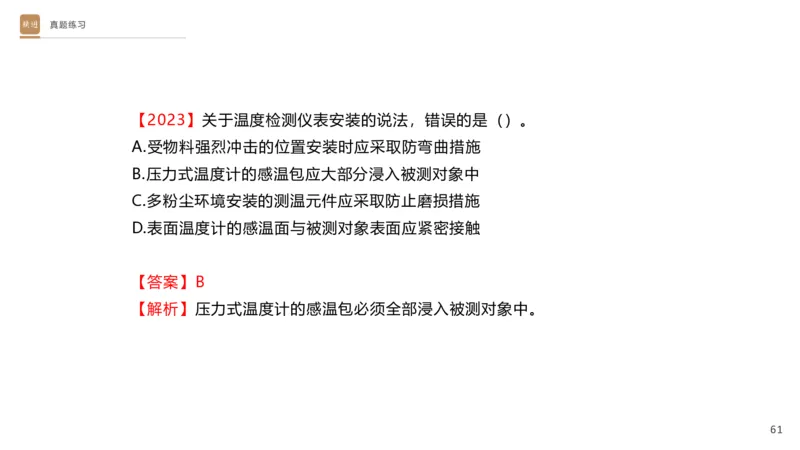

【2023】关于温度检测仪表安装的说法，错误的是（）。
A.受物料强烈冲击的位置安装时应采取防弯曲措施
B.压力式温度计的感温包应大部分浸入被测对象中
C.多粉尘环境安装的测温元件应采取防止磨损措施
D.表面温度计的感温面与被测对象表面应紧密接触
【答案】B
【解析】压力式温度计的感温包必须全部浸入被测对象中。
614.4 自动化仪表工程安装技术

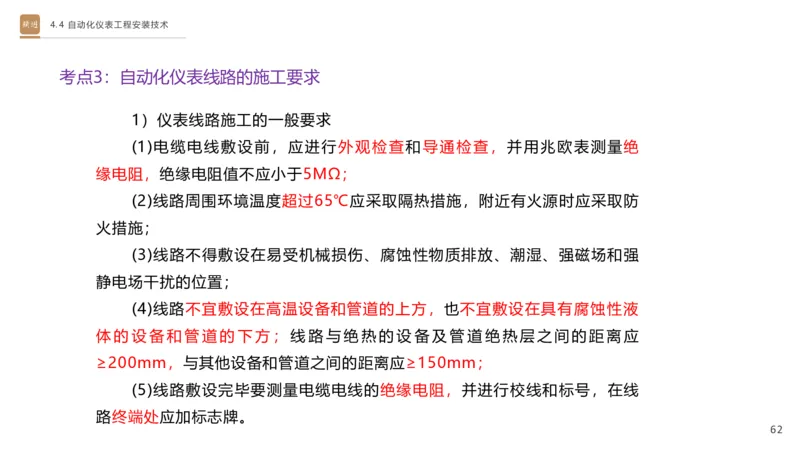

考点3：自动化仪表线路的施工要求
1）仪表线路施工的一般要求
(1)电缆电线敷设前，应进行外观检查和导通检查，并用兆欧表测量绝
缘电阻，绝缘电阻值不应小于5MΩ；
(2)线路周围环境温度超过65℃应采取隔热措施，附近有火源时应采取防
火措施；
(3)线路不得敷设在易受机械损伤、腐蚀性物质排放、潮湿、强磁场和强
静电场干扰的位置；
(4)线路不宜敷设在高温设备和管道的上方，也不宜敷设在具有腐蚀性液
体 的 设 备 和 管 道 的 下 方 ； 线 路 与 绝 热 的 设 备 及 管 道 绝热层之间的距离应
≥200mm，与其他设备和管道之间的距离应≥150mm；
(5)线路敷设完毕要测量电缆电线的绝缘电阻，并进行校线和标号，在线
路终端处应加标志牌。

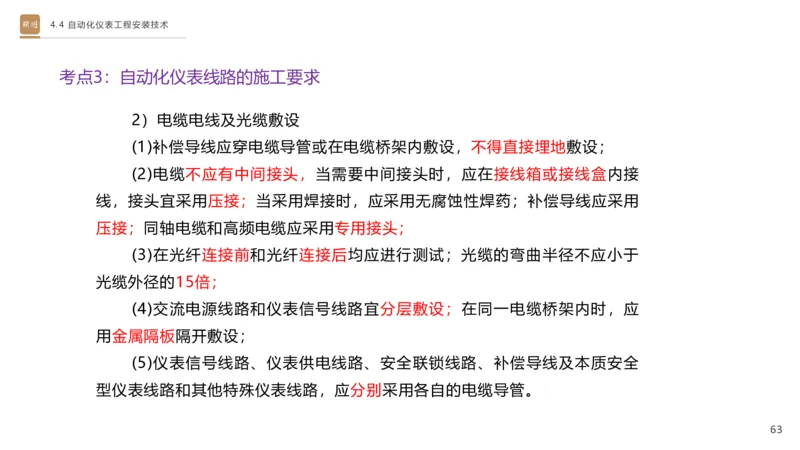

624.4 自动化仪表工程安装技术
考点3：自动化仪表线路的施工要求
2）电缆电线及光缆敷设
(1)补偿导线应穿电缆导管或在电缆桥架内敷设，不得直接埋地敷设；
(2)电缆不应有中间接头，当需要中间接头时，应在接线箱或接线盒内接
线，接头宜采用压接；当采用焊接时，应采用无腐蚀性焊药；补偿导线应采用
压接；同轴电缆和高频电缆应采用专用接头；
(3)在光纤连接前和光纤连接后均应进行测试；光缆的弯曲半径不应小于
光缆外径的15倍；
(4)交流电源线路和仪表信号线路宜分层敷设；在同一电缆桥架内时，应
用金属隔板隔开敷设；
(5)仪表信号线路、仪表供电线路、安全联锁线路、补偿导线及本质安全
型仪表线路和其他特殊仪表线路，应分别采用各自的电缆导管。
634.4 自动化仪表工程安装技术

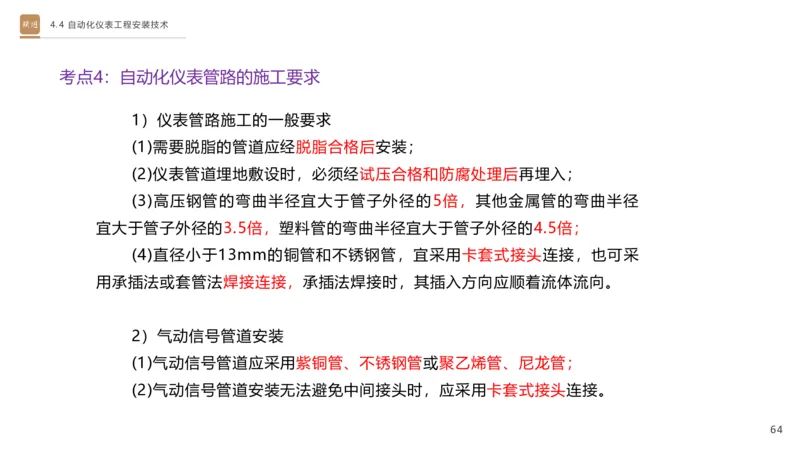

考点4：自动化仪表管路的施工要求
1）仪表管路施工的一般要求
(1)需要脱脂的管道应经脱脂合格后安装；
(2)仪表管道埋地敷设时，必须经试压合格和防腐处理后再埋入；
(3)高压钢管的弯曲半径宜大于管子外径的5倍，其他金属管的弯曲半径
宜大于管子外径的3.5倍，塑料管的弯曲半径宜大于管子外径的4.5倍；
(4)直径小于13mm的铜管和不锈钢管，宜采用卡套式接头连接，也可采
用承插法或套管法焊接连接，承插法焊接时，其插入方向应顺着流体流向。
2）气动信号管道安装
(1)气动信号管道应采用紫铜管、不锈钢管或聚乙烯管、尼龙管；
(2)气动信号管道安装无法避免中间接头时，应采用卡套式接头连接。

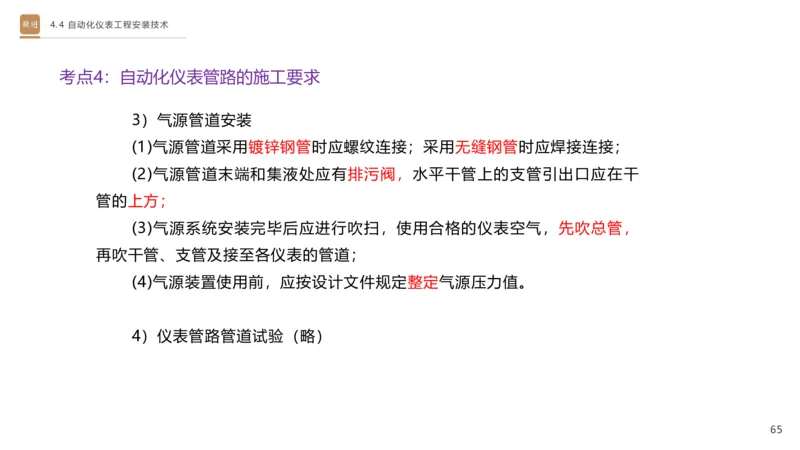

644.4 自动化仪表工程安装技术
考点4：自动化仪表管路的施工要求
3）气源管道安装
(1)气源管道采用镀锌钢管时应螺纹连接；采用无缝钢管时应焊接连接；
(2)气源管道末端和集液处应有排污阀，水平干管上的支管引出口应在干
管的上方；
(3)气源系统安装完毕后应进行吹扫，使用合格的仪表空气，先吹总管，
再吹干管、支管及接至各仪表的管道；
(4)气源装置使用前，应按设计文件规定整定气源压力值。
4）仪表管路管道试验（略）

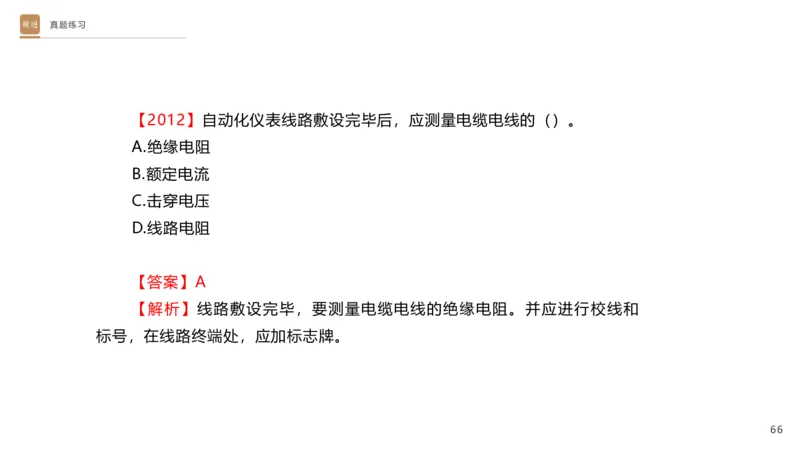

65真题练习
【2012】自动化仪表线路敷设完毕后，应测量电缆电线的（）。
A.绝缘电阻
B.额定电流
C.击穿电压
D.线路电阻
【答案】A
【解析】线路敷设完毕，要测量电缆电线的绝缘电阻。并应进行校线和
标号，在线路终端处，应加标志牌。

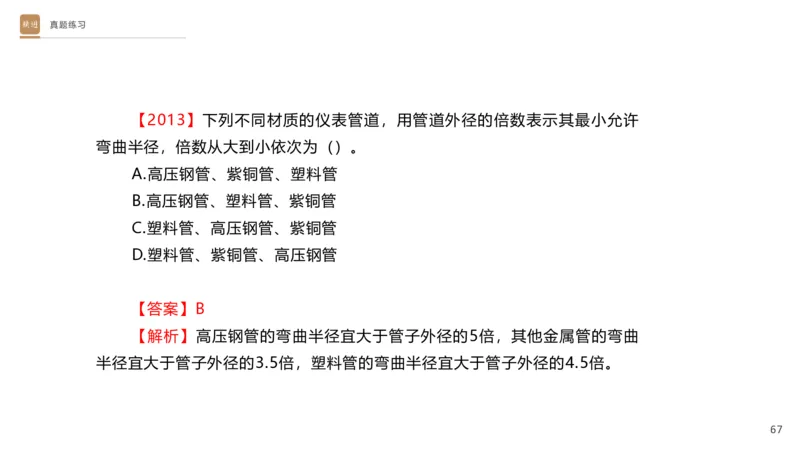

66真题练习
【2013】下列不同材质的仪表管道，用管道外径的倍数表示其最小允许
弯曲半径，倍数从大到小依次为（）。
A.高压钢管、紫铜管、塑料管
B.高压钢管、塑料管、紫铜管
C.塑料管、高压钢管、紫铜管
D.塑料管、紫铜管、高压钢管
【答案】B
【解析】高压钢管的弯曲半径宜大于管子外径的5倍，其他金属管的弯曲
半径宜大于管子外径的3.5倍，塑料管的弯曲半径宜大于管子外径的4.5倍。
67真题练习

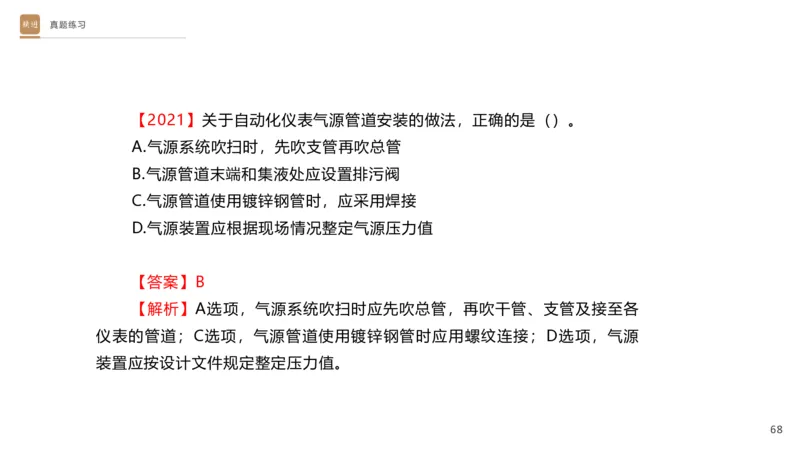

【2021】关于自动化仪表气源管道安装的做法，正确的是（）。
A.气源系统吹扫时，先吹支管再吹总管
B.气源管道末端和集液处应设置排污阀
C.气源管道使用镀锌钢管时，应采用焊接
D.气源装置应根据现场情况整定气源压力值
【答案】B
【解析】A选项，气源系统吹扫时应先吹总管，再吹干管、支管及接至各
仪表的管道；C选项，气源管道使用镀锌钢管时应用螺纹连接；D选项，气源
装置应按设计文件规定整定压力值。

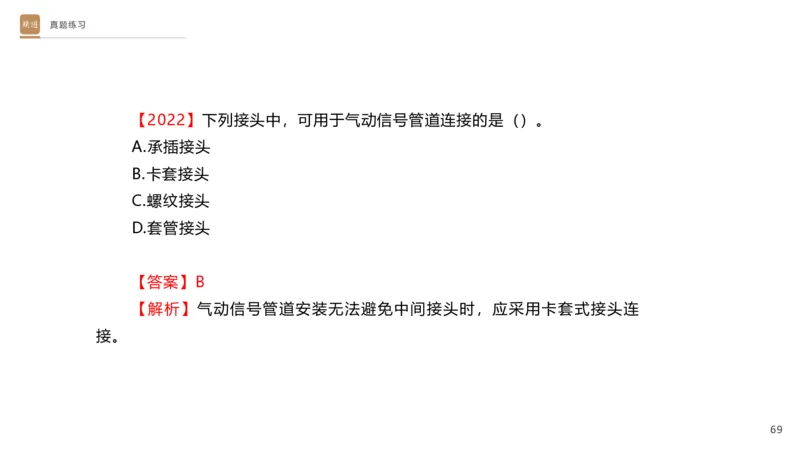

68真题练习
【2022】下列接头中，可用于气动信号管道连接的是（）。
A.承插接头
B.卡套接头
C.螺纹接头
D.套管接头
【答案】B
【解析】气动信号管道安装无法避免中间接头时，应采用卡套式接头连
接。
694.4 自动化仪表工程安装技术
考点5：自动化仪表设备的接地要求
DCS系统的接地有三部分：系统电源接地、信号屏蔽接地、机柜安全接地，
在DCS机柜内安装有三块接地铜排，分别与三个接地对应。三根铜排在DCS系
统内互相绝缘，每根铜排要求各自独立连接到电气全厂接地网上，中间无其他
系统的地线接入。

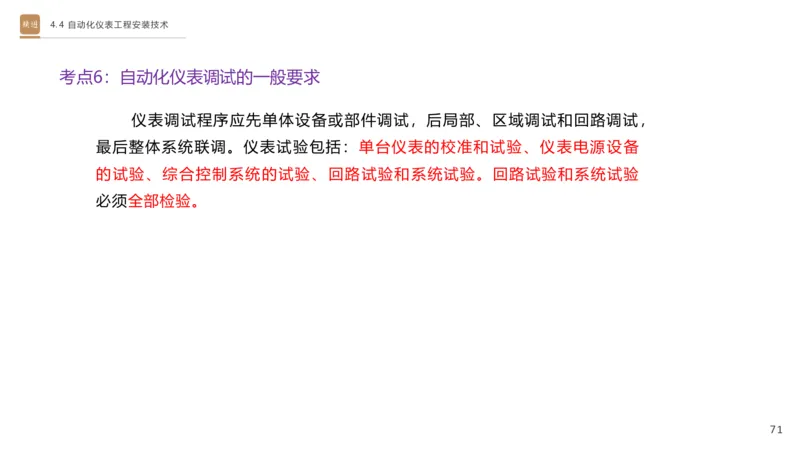

704.4 自动化仪表工程安装技术
考点6：自动化仪表调试的一般要求
仪表调试程序应先单体设备或部件调试，后局部、区域调试和回路调试，
最后整体系统联调。仪表试验包括：单台仪表的校准和试验、仪表电源设备
的试验、综合控制系统的试验、回路试验和系统试验。回路试验和系统试验
必须全部检验。

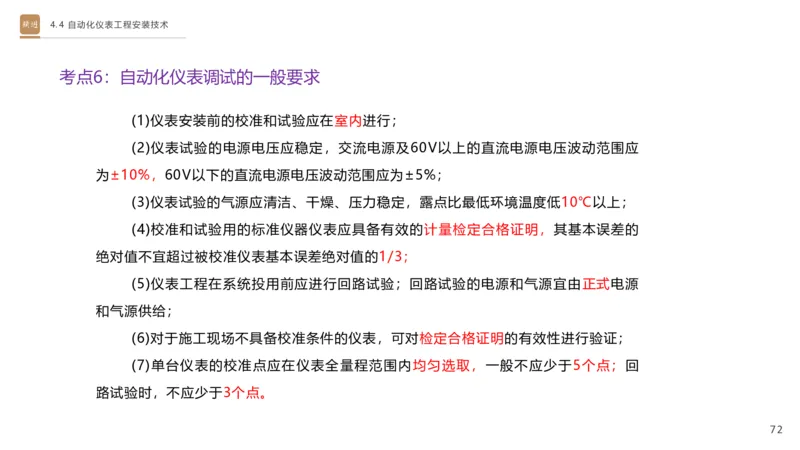

714.4 自动化仪表工程安装技术
考点6：自动化仪表调试的一般要求
(1)仪表安装前的校准和试验应在室内进行；
(2)仪表试验的电源电压应稳定，交流电源及60V以上的直流电源电压波动范围应
为±10%，60V以下的直流电源电压波动范围应为±5%；
(3)仪表试验的气源应清洁、干燥、压力稳定，露点比最低环境温度低10℃以上；
(4)校准和试验用的标准仪器仪表应具备有效的计量检定合格证明，其基本误差的
绝对值不宜超过被校准仪表基本误差绝对值的1/3；
(5)仪表工程在系统投用前应进行回路试验；回路试验的电源和气源宜由正式电源
和气源供给；
(6)对于施工现场不具备校准条件的仪表，可对检定合格证明的有效性进行验证；
(7)单台仪表的校准点应在仪表全量程范围内均匀选取，一般不应少于5个点；回
路试验时，不应少于3个点。

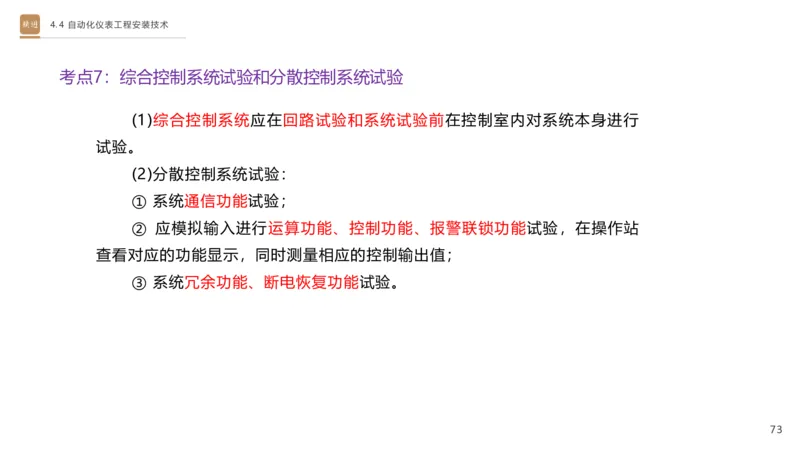

724.4 自动化仪表工程安装技术
考点7：综合控制系统试验和分散控制系统试验
(1)综合控制系统应在回路试验和系统试验前在控制室内对系统本身进行
试验。
(2)分散控制系统试验：
① 系统通信功能试验；
② 应模拟输入进行运算功能、控制功能、报警联锁功能试验，在操作站
查看对应的功能显示，同时测量相应的控制输出值；
③ 系统冗余功能、断电恢复功能试验。

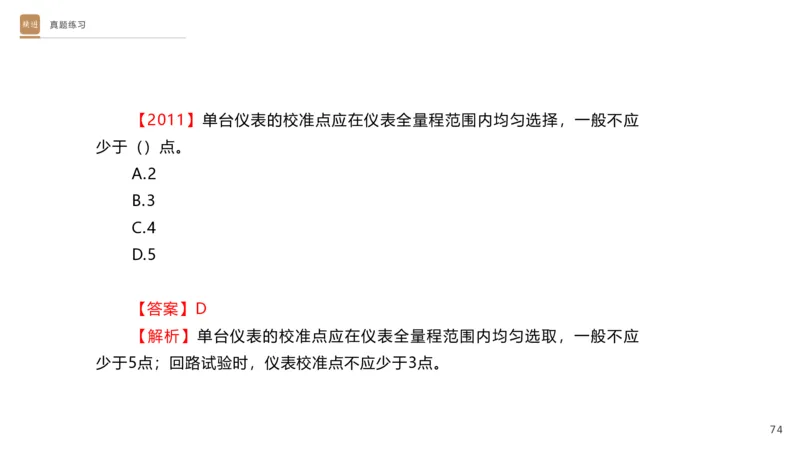

73真题练习
【2011】单台仪表的校准点应在仪表全量程范围内均匀选择，一般不应
少于（）点。
A.2
B.3
C.4
D.5
【答案】D
【解析】单台仪表的校准点应在仪表全量程范围内均匀选取，一般不应
少于5点；回路试验时，仪表校准点不应少于3点。
74真题练习

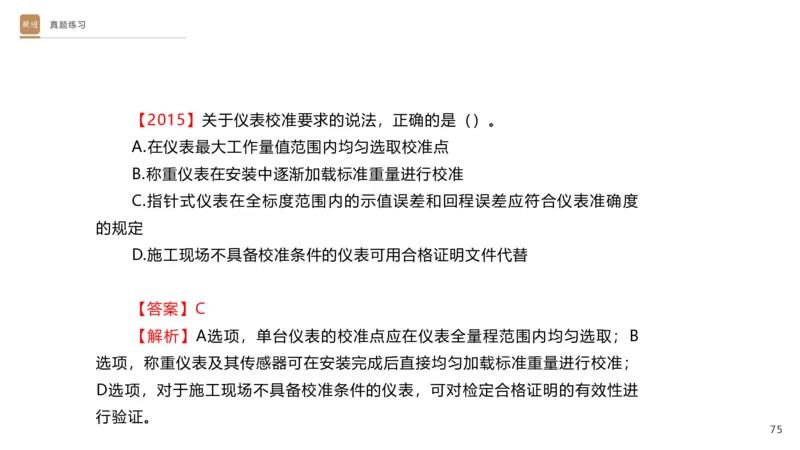

【2015】关于仪表校准要求的说法，正确的是（）。
A.在仪表最大工作量值范围内均匀选取校准点
B.称重仪表在安装中逐渐加载标准重量进行校准
C.指针式仪表在全标度范围内的示值误差和回程误差应符合仪表准确度
的规定
D.施工现场不具备校准条件的仪表可用合格证明文件代替
【答案】C
【解析】A选项，单台仪表的校准点应在仪表全量程范围内均匀选取；B
选项，称重仪表及其传感器可在安装完成后直接均匀加载标准重量进行校准；
D选项，对于施工现场不具备校准条件的仪表，可对检定合格证明的有效性进
行验证。

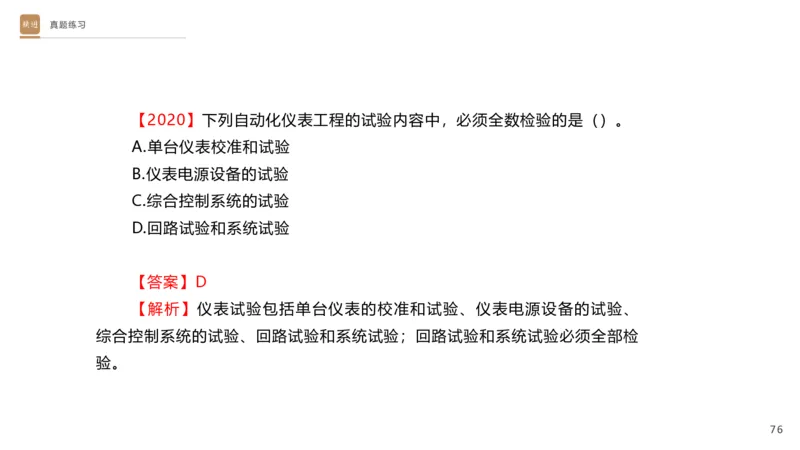

75真题练习
【2020】下列自动化仪表工程的试验内容中，必须全数检验的是（）。
A.单台仪表校准和试验
B.仪表电源设备的试验
C.综合控制系统的试验
D.回路试验和系统试验
【答案】D
【解析】仪表试验包括单台仪表的校准和试验、仪表电源设备的试验、
综合控制系统的试验、回路试验和系统试验；回路试验和系统试验必须全部检
验。

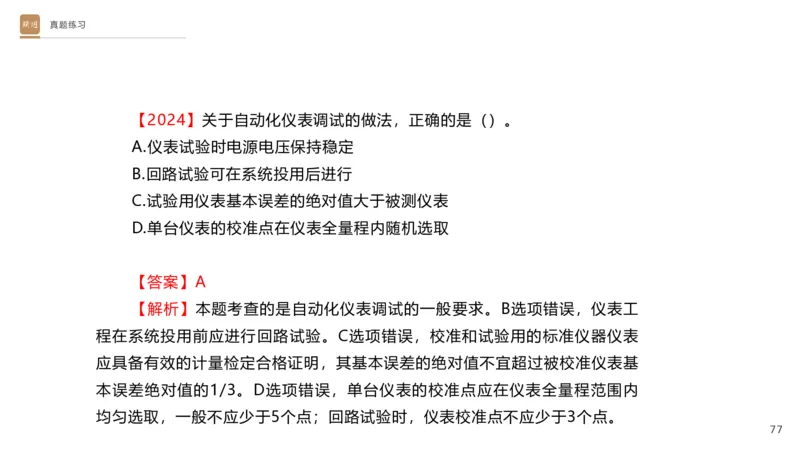

76真题练习
【2024】关于自动化仪表调试的做法，正确的是（）。
A.仪表试验时电源电压保持稳定
B.回路试验可在系统投用后进行
C.试验用仪表基本误差的绝对值大于被测仪表
D.单台仪表的校准点在仪表全量程内随机选取
【答案】A
【解析】本题考查的是自动化仪表调试的一般要求。B选项错误，仪表工
程在系统投用前应进行回路试验。C选项错误，校准和试验用的标准仪器仪表
应具备有效的计量检定合格证明，其基本误差的绝对值不宜超过被校准仪表基
本误差绝对值的1/3。D选项错误，单台仪表的校准点应在仪表全量程范围内
均匀选取，一般不应少于5个点；回路试验时，仪表校准点不应少于3个点。
77感 · 谢
T H A N K S
观 · 看
