【迁移深化】
1－1.解析 (1)定值电阻和毫安表表头是并联关系，电压相等，电流和电阻成反比
若使用a和b两个接线柱，量程为3 mA，则通过R 、R 的电流为2 mA，则通过毫
1 2安表表头和R 、R 的电流比为1∶2，所以电阻比为2∶1，可得R ＋R ＝R ＝50
1 2 1 2 g
Ω；若使用a和c两个接线柱，电表量程为10 mA，通过R 的电流为9 mA，电流比
1
为1∶9，可得电阻比＝，即R ＝(R ＋R )，整理可得R ＝15 Ω，R ＝35 Ω。
1 g 2 1 2
(2)根据电流表校准的刻度，可知电路中总阻值最大为 Ω＝3 000 Ω，最小阻值为
Ω＝500 Ω。若定值电阻R 选择为1 000 Ω，则无法校准3.0 mA，所以选用的定值
0
电阻R 的阻值应为300 Ω，由于最大阻值要达到3 000 Ω，所以选用的滑动变阻器
0
R的最大阻值为3 000 Ω。
答案 (1)15 35 (2)300 3 000

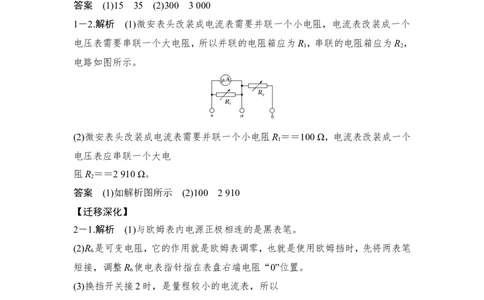

1－2.解析 (1)微安表头改装成电流表需要并联一个小电阻，电流表改装成一个
电压表需要串联一个大电阻，所以并联的电阻箱应为R ，串联的电阻箱应为R ，
1 2
电路如图所示。
(2)微安表头改装成电流表需要并联一个小电阻R ＝＝100 Ω，电流表改装成一个
1
电压表应串联一个大电
阻R ＝＝2 910 Ω。
2
答案 (1)如解析图所示 (2)100 2 910
【迁移深化】
2－1.解析 (1)与欧姆表内电源正极相连的是黑表笔。
(2)R 是可变电阻，它的作用就是欧姆表调零，也就是使用欧姆挡时，先将两表笔
6
短接，调整R 使电表指针指在表盘右端电阻“0”位置。
6
(3)换挡开关接2时，是量程较小的电流表，所以
R ＋R ＝＝160 Ω；
1 2
换挡开关接4时，是量程较小的电压表，这时表头与R 、R 并联组成新表头，新表
1 2
头的内阻
r＝＝120 Ω，
新表头的量程是1 mA，所以
R ＝－r＝ Ω－120 Ω＝880 Ω
4
(4)某次测量时该多用电表指针位置如图(b)所示。若此时B端与“1”相连，则多用电表是量程为2.5 mA的电流表，则读数为1.47 mA；若此时B端与“3”相连接，
多用电表是欧姆×100 Ω挡，则读数为11.0×100 Ω即1.10×103 Ω；若此时B端
与“5”相连接，多用电表是量程为5 V电压表，则读数为2.95 V。
答案 (1)黑 (2)B (3)160 Ω 880 Ω (4)1.47 mA
1．10×103 Ω 2.95 V
