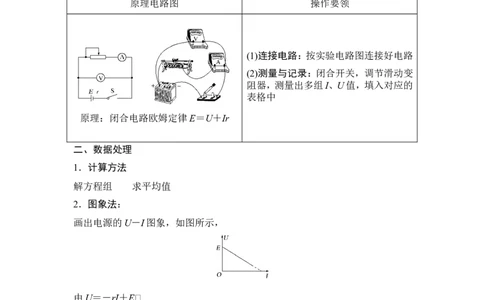

实验十 测定电源的电动势和内阻 一、基本原理与操作 原理电路图 操作要领 (1)连接电路：按实验电路图连接好电路 (2)测量与记录：闭合开关，调节滑动变 阻器，测量出多组I、U值，填入对应的 表格中 原理：闭合电路欧姆定律E＝U＋Ir 二、数据处理 1．计算方法 解方程组求平均值 2．图象法： 画出电源的U－I图象，如图所示， 由U＝－rI＋E (1)图线与纵轴交点为E (2)图线斜率的绝对值表示r＝|| 注意事项 (1)可选用旧电池：为了使电路的路端电压变化明显。 (2)电流不要过大，读数要快：干电池在大电流放电时，电动势E会明显下降，内阻 r会明显增大。(3)合理选择标度：为使图线分布空间大，如图所示，纵坐标可以不从零开始，则图 线和横轴的交点不再是短路电流，应根据r＝||确定。 误差分析 (1)用图象法求E和r时作图不准确。 (2)由于电流表或电压表的分压或分流存在系统误差。 (3)本实验中测量结果是：E
