三、磁场对电流的作用 电动机
教学目标：
1、知道磁场对通电导体有力的作用，知道通电导体在磁场中受力的方向与电流方向和磁场
方向有关。
2、通过“探究磁场对通电线圈的作用”这一活动，了解电动机的工作原理和能量转化。
3、了解直流电动机的构造，了解电动机在电器中的应用，亲历探究过程，培养学生的观察能
力。

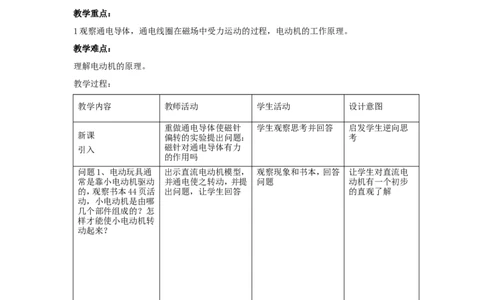

教学重点：
1观察通电导体，通电线圈在磁场中受力运动的过程，电动机的工作原理 。
教学难点：
理解电动机的原理。
教学过程：
教学内容 教师活动 学生活动 设计意图
重做通电导体使磁针 学生观察思考并回答 启发学生逆向思
新课 偏转的实验提出问题： 考
引入 磁针对通电导体有力
的作用吗
问题1、电动玩具通 出示直流电动机模型， 观察现象和书本，回答 让学生对直流电
常是靠小电动机驱动 并通电使之转动，并提 问题 动机有一个初步
的，观察书本44页活 出问题，让学生回答 的直观了解
动，小电动机是由哪
几个部件组成的？怎
样才能使小电动机转
动起来？
问题2、观察书本45 安装书本45也图16- 学生观察实验现象，并 掌握磁场对通电
页活动16.7，给磁场 26实验装置，并进行 思考讨论：力的大小与 导体有力的作用，
中的直导线通电，会 演示 什么因素有关？ 且力的大小与磁
发现什么现象？这说 场强弱，电流大小
引导学生观察现象并
明磁场和电流之间有 有关
思考：磁场对电流的作
什么关系？
用力的大小和什么有
关，怎样增大磁场对通
电导体的作用力？
问题3、分别改变直 继续进行演示，提出问 观察实验现象，分析归 掌握磁场对电流
导线中的电流方向， 题：只改变电流方向， 纳并回答问题， 力的方向的影响
磁场方向，你有什么 有什么现象？只改变 因素
解压密码联系qq 1119139686 加微信公众号jiaoxuewuyou 九折优惠！免费下载网址 http://jiaoxue5u.ys168.com/
发现？你的发现说明 磁场方向，有什么现
什么问题？ 象？同时改变电流方
向和磁场方向，又有什
么现象？
问题4、观察活动 演示漆包线圈通电后 观察现象，对照书本图 知道电动机中线
16.8，将漆包线绕成 在磁场中的转动情况， 16-28并听老师讲解 圈转动的原因
线圈放入磁场中，通 并讲解为什么线圈在
电以后，线圈能转动 磁场中能够转动，介绍
吗？能持续转动吗？ 线圈停止转动时的位
置

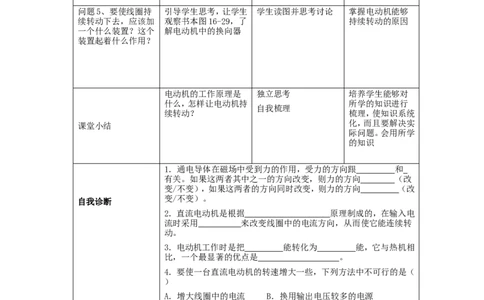

问题5、要使线圈持 引导学生思考，让学生 学生读图并思考讨论 掌握电动机能够
续转动下去，应该加 观察书本图16-29，了 持续转动的原因
一个什么装置？这个 解电动机中的换向器
装置起着什么作用？
电动机的工作原理是 独立思考 培养学生能够对
什么，怎样让电动机持 所学的知识进行
自我梳理
续转动？ 梳理，使知识系统
化，而且要解决实
课堂小结
际问题。会用所学
的知识
1．通电导体在磁场中受到力的作用，受力的方向跟 和
有关。如果这两者其中之一的方向改变，则力的方向 （改
变/不变），如果这两者的方向同时改变，则力的方向 （改
变/不变）。
自我诊断
2．直流电动机是根据 原理制成的，在输入电
流时采用 来改变线圈中的电流方向，从而使它能连续转
动。
3．电动机工作时是把 能转化为 能，它与热机相
比，一个最显著的优点是 。
4．要使一台直流电动机的转速增大一些，下列方法中不可行的是（
）
A．增大线圈中的电流 B．换用输出电压较多的电源
C．将磁体的磁极对调 D．换用磁性更强的磁体
5．关于通电导线在磁场里受力的方向与电流的方向和磁感线的方向
之间的关系，下列说法中错误的是（ ）
A．改变电流方向，导体受力方向也会改变
B．改变磁场方向，导体受力方向也会改变
C．同时改变电流方向和磁场方向，导体受力方向也会改变
D．同时改变电流方向和磁场方向，导体受力方向不会改变
