磁场对电流的作用力、电动机、电磁感应
__________________________________________________________________________________
__________________________________________________________________________________

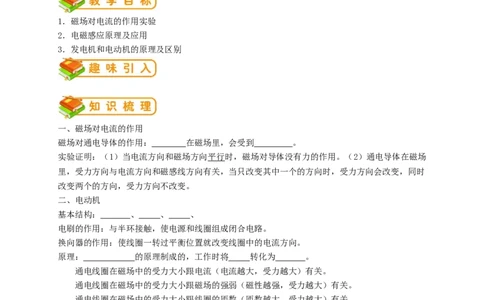

1．磁场对电流的作用实验
2．电磁感应原理及应用
3．发电机和电动机的原理及区别
一、磁场对电流的作用
磁场对通电导体的作用： 在磁场里，会受到 。
实验证明：（1）当电流方向和磁场方向平行时，磁场对导体没有力的作用。（2）通电导体在磁场
里，受力方向与电流方向和磁感线方向有关，当只改变其中一个的方向时，受力方向会改变，同时
改变两个的方向，受力方向不改变。
二、电动机
基本结构： 、 、 、
电刷的作用：与半环接触，使电源和线圈组成闭合电路。
换向器的作用：使线圈一转过平衡位置就改变线圈中的电流方向。
原理： 的原理制成的，工作时将 转化为 。
通电线圈在磁场中的受力大小跟电流（电流越大，受力越大）有关。
通电线圈在磁场中的受力大小跟磁场的强弱（磁性越强，受力越大）有关。
通电线圈在磁场中的受力大小跟线圈的匝数（匝数越大，受力越大）有关。
应用：直流电动机：（电动玩具、录音机、小型电器等）交流电动机：（电风扇、洗衣机、家用电
器等）
三、电磁感应现象
（1）电磁感应现象是英国的物理学家 第一个发现的。
（2）电磁感应： 的一部分导体在磁场中做 运动时，导体中就会产生电流。感
应电流：由于电磁感应产生的电流叫 。
（3）电流中感应电流的方向与导体切割磁感线的运动方向和磁场方向有关。
四、发电机
原理： 。五、电磁感应和磁场对电流的作用的区别：
区别 电磁感应 磁场对电流的作用
闭合电路的一部分导体在
原因 通电导体（线圈）在磁场中
磁场中做切割磁感线运动
现象
受到力的作用（运动、转
结果 产生感应电流
动）
能量转化 机械能转化为电能 电能转化为机械能
力的性质 外力 磁场力
导体中的电流 应感应而产生 由电源供给
主要应用 发电机 电动机

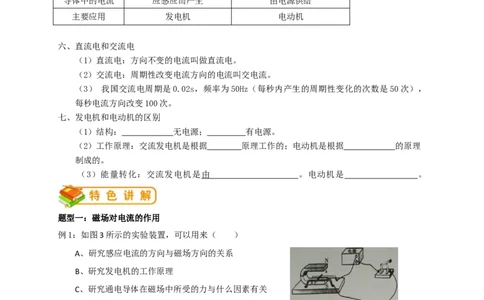

六、直流电和交流电
（1）直流电：方向不变的电流叫做直流电。
（2）交流电：周期性改变电流方向的电流叫交电流。
（3） 我国交流电周期是0.02s，频率为50Hz（每秒内产生的周期性变化的次数是50次），
每秒电流方向改变100次。
七、发电机和电动机的区别
（1）结构： 无电源； 有电源。
（2）工作原理：交流发电机是根据 原理工作的；电动机是根据 的原理
制成的。
（3）能量转化：交流发电机是由 。电动机是 。
题型一：磁场对电流的作用
例1：如图3所示的实验装置，可以用来（ ）
A、研究感应电流的方向与磁场方向的关系
B、研究发电机的工作原理
C、研究通电导体在磁场中所受的力与什么因素有关
D、研究电磁铁的磁性与什么因素有关
题型二：电磁感应
例2：下列实验中能探究“什么情况下磁可以生电”的是( )
例 3：如图所示，让金属棒 ab 水平向右运动时，灵敏电流计指针摆动。此实验装置是研究
___________________________的，____________机就是利用这种现象制成的。将磁极上下对调，其他不变，观察指针摆动情况，这样操作是为了研究________________________。
例4：如图所示，是“探究导体在磁场中运动时产生感应电流的条件”实验装置。铜棒 ab、电流表、
开关组成闭合电路。

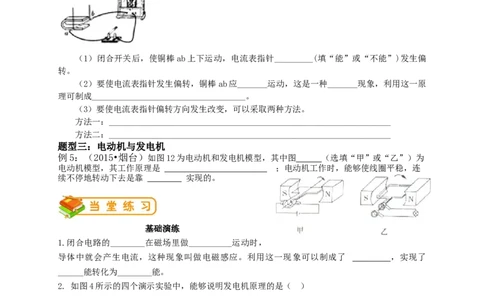

（1）闭合开关后，使铜棒ab上下运动，电流表指针_________(填“能”或“不能”)发生偏
转。
（2）要使电流表指针发生偏转，铜棒ab应_______运动，这是一种_______现象，利用这一原
理可制成____________________________________。
（3）要使电流表指针偏转方向发生改变，可以采取两种方法。
方法一：__________________________________________________________________
方法二：__________________________________________________________________
题型三：电动机与发电机
例5：（2015•烟台）如图12为电动机和发电机模型，其中图 （选填“甲”或“乙”）为
电动机模型，其工作原理是 ；电动机工作时，能够使线圈平稳，连
续不停地转动下去是靠 实现的。
基础演练
1.闭合电路的________在磁场里做__________运动时，
导体中就会产生电流，这种现象叫做电磁感应。利用这一现象可以制成了 ，实现了
______能转化为________能。
2. 如图4所示的四个演示实验中，能够说明发电机原理的是（ ）
图4
3.下列设备中，利用“通电导体在磁场中受力运动”原理工作的是（ ）
A．电铃 B．发电机 C．电动机 D．电磁起重机
4.如图所示，用来研究磁场对电流作用力的实验装置是( )5. 关于电磁感应现象的讨论，下列说法正确的是
A．电能生磁，磁不能生电
B．发电机发电的过程能量不会转化
C．在电磁感应现象中产生的电流叫感应电流
D．导体在磁场中往复运动产生的电流方向不变

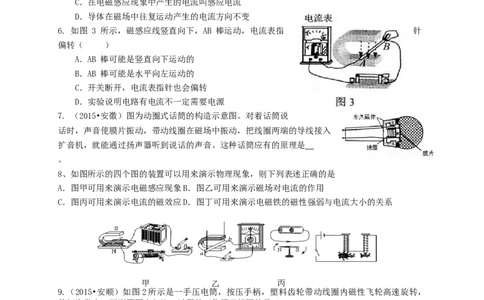

6. 如图 3 所示，磁感应线竖直向下，AB 棒运动，电流表指 针
偏转（ ）
A．AB 棒可能是竖直向下运动的
B．AB 棒可能是水平向左运动的
C．开关断开，电流表指针也会偏转
D．实验说明电路有电流不一定需要电源
7. （2015•安徽）图为动圈式话筒的构造示意图。对着话筒说
话时，声音使膜片振动，带动线圈在磁场中振动，把线圈两端的导线接入
扩音机，就能通过扬声器听到说话的声音。这种话筒应有的原理是
。
8、如图所示的四个图的装置可以用来演示物理现象，则下列表述正确的是
A．图甲可用来演示电磁感应现象B．图乙可用来演示磁场对电流的作用
C．图丙可用来演示电流的磁效应D．图丁可用来演示电磁铁的磁性强弱与电流大小的关系
甲 乙 丙
9.（2015•安顺）如图2所示是一手压电筒，按压手柄，塑料齿轮带动线圈内磁性飞轮高速旋转，
使灯泡发光。下列四图中与这一过程的工作原理相同的是（ ）
图2 A B C D
10.（多选）下列表述正确的是（ ）11．（2015•黄冈）常用的磁电式电流表的结构如图所示，线圈与接线柱相连。当通以图示方向的
电流时，线圈带动指针向右偏转。下列有关说法正确的是（ ）
A．当通以相反方向电流时，电流表指针仍向右偏转
B．此电流表工作时机械能转化为电能
C．此电流表是利用通电线圈在磁场中受力转动的原理制成
D．此电流表是利用电磁感应现象制成
12．在下图所示的实验装置图中，能够说明电磁感应现象的是【 】
13． 如图所示，在探究
“什么情况下磁可以生电”的实验中，保持磁体不动，若导线ab水平向右运动，则灵敏电流计指
针向左偏转。下列说法正确的是 （ ）
A.若导线ab水平向左运动，则灵敏电流计指针向右偏转
B.若导线ab竖直向上运动，则灵敏电流计指针向左偏转
C.若导线ab竖直向下运动，则灵敏电流计指针向左偏转
D.若导线ab斜向上运动，则灵敏电流计指针不会偏转
14．闭合电路的一部分导体在磁场中运动的方向如图所示，图中小圆圈表示导体的横截面，箭头表
示导体运动的方向．下列各图中不能产生感应电流的是（ ）
15．在如图所示的实验装置中，悬挂于磁铁N、S极之间的铜棒ab
两端通过导线连接到电流表 上．下列分析正确的是： （ ）
A．只要铜棒ab在磁铁N、S极之间运动，电流表指针就会偏转
B．当电流表指针偏转时表明，机械能转化成电能
C．电流表的指针偏转方向只跟导体的运动方向有关
D．利用这一现象所揭示的原理，可制成的设备是电动机16．如图所示是演示电磁学原理及其应用的示意图，以下说法中正确的是（ ）
A．利用甲实验的原理可制成丙装置
B．利用乙实验的原理可制成丁装置
C．丙装置可将内能转化为电能
D．丁装置可将机械能转化为电能
17．（多选）关于电磁现象，下列说法中正确的是
A．奥斯特实验表明导体周围存在磁场
B．直流电动机的工作原理是通电线圈在磁场中受力转动
C ．
指 南 针
能 指 南
北 ， 是
由 于 地
磁 场 对
指南针磁极有力的作用
D．磁场中某点的磁场方向是由放在该点的小磁针北极决定的
18（多选）关于电磁现象，下列说法中正确提（ ）
A．通电线圈在磁场中受力转动的过程中，将电能转化为机械能
B．奥斯特实验说明了电流周围存在磁场
C．磁场的强弱是由磁感线的疏密决定的
D．电路中的部分导体在磁场中做切割磁感线运动时，导体中一定产生电流
19．（多选）（2015•广西）关于电与磁的说法正确的是（ ）
A． 导体在磁场中受力
B． 奥斯特实验说明电流周围存在磁场
C． 地磁南极在地理北极附近，地磁北极在地理南极附近
D． 发电机是利用电磁感应现象制成的，工作时将机械能转化为电能
20．（多选）关于电磁现象，下列说法中正确的是
A．通电线圈在磁场中受力转动的过程中，电能转化为机械能
B．改变电磁铁中电流的大小可以改变电磁铁的南、北极
C．磁场中某点的磁场方向是由放在该点的小磁针决定的
D．闭合电路的部分导体在磁场中做切割磁感线运动时，导体中一定产生电流
21. （2015•河北）如右图所示的闭合电路中，物体ab静止，当蹄形磁铁竖直向上运动时，灵敏电
流计的指针 （选填“会”或“不会”）偏转；让铜棒ab向右缓慢运动时，灵敏电流计的
指针偏转的角度较小；快速运动时，指针偏转的角度较大。这说明感应电流的大小与 有关，
（选填“动圈式话筒”或“动圈式扬声器”）是应用电磁感应原理制成的。22．将一根直导线放在静止的小磁针上方，通电后小磁针发生偏转，这表明通电直导线周围存在＿
＿＿．如图所示装置，通电瞬间直导线向左摆动，这表明＿＿对电流有 的作用．
直 导
线
巩固提高
1．发电机是把机械能转化为电能的装置。下列能作为发电机设计原理的装置是( )
2．（2015•武汉）如图是一种充电鞋的结构示意图．当人走动时，会驱动磁性转子旋转，使线圈中
产生电流，产生的电流进入鞋面上锂聚合物电池．这种充电鞋的工作原理是（ ）
A． 电磁感应现象
B． 电流的磁效应
C． 磁极间的相互作用
D． 通电线圈在磁场中受力转动
3.（2015•雅安）如图2所示，下列中说法中错误的是
B．小磁针转动，说明电
流能产生磁场
A．验电器检验物体
是否带电 图2 C．该实验能说明发电机 D．该实验用来研究电
的工作原理 磁感应现象4．关于如图甲、乙所示的实验，下列说法正确的是（ ）
A．甲可以研究通电导体在磁场中的受力情况
B．甲实验的过程中，其它形式能转化为电能
C．乙可以研究电磁感应现象
D．乙实验的过程中，其它形式能转化为电能
5．关于下列四幅图的说法正确的是（ ）
A．甲图的实验说明磁场能产生电流
B．乙图的实验所揭示的原理可制成发电机
C．丙图是演示电磁感应现象的实验装置
D．丁图中麦克风应用了磁场对电流的作用
6．(2014，苏州)如图所示的四个装置可以用来演示物理现象或原理，下列表述正确的是( )
A．图a可用来演示电磁感应现象
B．图b可用来演示电动机原理
C．图c可用来演示发电机原理
D．图d可用来演示电磁铁磁性强弱与线圈匝数的关系
7．（2014·台州）如图为我国新型反潜巡逻机.机尾的“棍子”叫做磁异探测器，它能将潜艇经过
海域引起的磁场强弱变化转化为强弱变化的电流，从而发现潜艇的存在.下图能解释磁异探测器工
作原理的是( )
8．图9为研究磁场对通电导线作用的实验装置，当接通电源，有 电
流由a至b通过导线ab时，它将受到磁场力作用而向左运动，则 【
】
图9A．当磁场方向相反时，ab将向右运动，电能转化为机械能
B．当电流方向相反时，ab将向右运动，机械能转化为电能
C．当电流和磁场方向同时改变时，ab将向右运动，电能转化为机械能
D．当电流和磁场方向同时改变时，ab将向左运动，机械能转化为电能
9．（多选）关于电磁现象，下列说法正确的是
A．可以自由转动的小磁针静止时N极指向地理的南方
B．金属导体中的自由电子在做定向移动时，周围一定会产生磁场
C．导体在磁场中做切割磁感线运动，导体中一定产生电流
D．发电机是根据电磁感应现象制成的，是将机械能转化为电能的装置
10．(多选)关于电磁现象，下列说法中正确的是
A.电流周围一定存在磁场
B．磁场对放入其中的导体一定有力的作用
C．发电机是根据电磁感应原理工作的
D．电动机工作时，把机械能转化为电能
11．下列说法中正确的是
A．通电线圈在磁场中受力转动的过程中，电能转化为机械能
B．改变电磁铁中电流的大小可以改变电磁铁的南、北极
C．磁场中某点的磁场方向是由放在该点的小磁针决定的
D．闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中一定产生电流
12：如图所示的实验装置，是用来研究________________________ （选填“电流磁效应”、“电
磁感应现象”或“磁场对通电导线的作用”）的。实验中把导线ab放在磁场里，接通电源，让电
流通过导线ab，会观察到导线向右运动；如果把电源正、负极对调后接入电路，会观察到导线ab
向______（选填“左”或“右”）运动；如果不对调电源正、负极，但把蹄形磁体上下磁极调换一
下，会观察到导线ab向_______（选填“左”或“右”）运动；如果把电源正、负极对调，同时把
蹄形磁体上下磁极也调换则会观察到导线ab向_________（选填“左”或“右”）运动。
13.在“探究感应电流的产生”的实验中。小颖同学的四次实验情
况分别如图所示。
（1）有同学说：“只要闭合电路中的一部分导体在磁场中运动，就会产生感应电流。”你认为他
的说法对吗?_________，图_____可支持你的结论。（2）为了探究感应电流的方向跟磁场方向和导体运动方向之间的关系。
A．根据图甲和图乙的实验现象可以得出结论：
______________________________________________________________________________。 B．
根据图乙和图丁的实验现象可以得出结论：
___________________________________________________________________________。 （3）从
能量的角度来分析，感应电流的产生过程是______能转化为电能。
1．下列设备中，利用电磁感应原理工作的是
A．电铃 B．电吹风 C．发电机 D．扬声器
2.在如图13所示的实验装置中，用棉线将铜棒ab悬挂于磁铁N、S极之间，
铜棒的两端通过导线连接到电流表上．当ab做切割磁感线运动时，能观察
到电流表的指针发生偏转．利用这一现象所揭示的原理，可制成的设备是
A．电熨斗 B．电动机
C．电磁继电器 D．发电机
图13
3．如图所示，用来研究电动机工作原理的是（ ）
4．物理知识广泛应用于生产和生活实际中，如图所示的器具应用的电磁感应现象的是（ ）
5．收音机、电视机、音响里都有扬声器，如图，其工作原理是（ ）A．电磁感应现象 B．磁场对通电导线有力的作用
C．电流周围存在磁场 D．机械能转化为电能
6.(多选)下列说法中正确的是
A．电子定向移动一定形成电流
B．电能表在家庭电路中可以直接测量正在使用的用电器的总电功率
C．通电螺线管的磁性强弱与通过线圈中的电流大小有关
D．利用碎铁屑，可以判断磁体周围磁场分布情况和方向
7.（多选）下列说法中正确的是
A．磁铁周围的磁场虽然看不见，但它却是客观存在的
B．通电线圈在磁场中受力转动的过程中，机械能转化为电能
C．当导体中的电荷做定向移动的方向改变时，其产生的磁场方向也改变
D．闭合回路的部分导体在磁场中做运动时，回路中不一定产生感应电流
8.(多选)下列关于电磁现象的说法中，正确的是
A．地磁场的北极在地理的北极附近
B．磁场对放入其中的小磁针一定有力的作用
C．磁体周围存在磁场，磁场是由磁感线组成的
D．如果通电线圈在磁场作用下转动，则线圈的机械能是由电能转化来的
9.（2015•佛山）如图所示，当动圈式话筒工作时，声音使得膜片 ，与膜
片相连的线圈跟着做切割 运动产生感应电流，这就是 现象。
10．下列四幅图对应的 说法正确的是( )
A．图甲：通电导线周围存在磁场，将小磁针移走，磁场消失
B．图乙：电流一定时，电磁铁磁性的强弱与线圈的匝数有关
C．图丙：改变电流方向并对调N、S极，导体棒摆动方向随之改变
D．图丁：只要导体棒在磁场中运动，就一定会产生感应电流
11．（2014·陕西）如图为太阳能飞机，它的动力装置由太阳能电池板，电动机等组成.机翼上的
太阳能电池板面积较大是为了获得更多的________能，并将其转化为______能，使电动机带动螺旋
桨转动，电动机的原理是___________________.12．如图是“探究导体在磁场中运动时产生感应电流”的实验装置，闭合开关后，钢棒ab、电流
表、开关组成闭合电路，小明将实验中观察到得现象记录在下表中。
（ 1
）小明分析得出：闭合电路中的部分导体在磁场里做＿＿＿＿＿＿＿＿＿运动时，导体中就会产生
感应电流。
（2）比较实验2和3（或6和7）可知：在磁场方向一定时，感应电流的方向与＿＿＿＿有关。
（3）比较实验＿＿＿＿＿＿＿＿可知：在导体运动方向不变时，感应电流方向与磁场方向有关。
（4）在此实验的过程中是＿＿＿能转化为电能，在生产和生活中重要的应用是＿＿＿。
_________________________________________________________________________________
_________________________________________________________________________________
1．如图所示，用棉线将铜棒 ab悬挂于磁铁N、S极之
间，闭合开关，当ab做切割磁感线运动时，观察到电
流表的指针发生偏转，利用这一现象所揭示的原理，可
制成的设备是（ ）
A.电动机 B.发电机 C.电磁继电器 D.
电饭煲
2．下列实验装置与探究内容不相符的是（ ）3．如图所示，是我们做过的实验，其中用来探究磁能生电的图
是（ ）
4.科学家通过长期研究，发现了电和磁的联系，其中最重要的两种研究如下图所示。
⑴ 甲图是研究_________ 现象的装置，根据这一现
象制了______机，工作过程中是将 能转化为
能。
⑵ 乙图是研究__________的装置，根据这一现象制
成了______ 机，工作过程中是将 能转化为
能。
5．如图所示，把导线ab（开关断开）放在磁场里，导线ab＿＿＿（填“能”或“不能”）运动；
闭合开关，让电流通过导线ab，导线ab＿＿＿（填“能”或
“不能”）运动，以上两步实验表明＿＿＿＿＿＿＿＿＿＿＿。
＿＿＿＿＿＿（填“发电机”或”电动机”）就是根据此原理
工作的。
6. 如图所示是探究电磁感应现象的装置．（1）闭合开关．
让导体AB沿水平方向左右运动．观察到灵敏电流计的指针偏
转；若让导体AB由图示位置沿竖直方向上下运动．则灵敏电流计的指针______(选填“偏转”或”
不偏转”）．
（2）利用此装置．探究感应电流方向与磁场方向和切割磁感线方向之间的关系，观察到的实验现
象记录如下：
在上述四次实验中．比较__________两次实验，可知感应电流方向与磁场方向有关；比较
__________两次实验，可知同时改变磁场方向和切割磁感线方向则感应电流方向不变．
（3）在探究中还发观，导体AB水平同左(或向右)缓慢运动时．灵敏电流汁的指针偏转角度较小；导体AB水平向左（或向右)快速运动时，灵敏电流计的指针偏转角度较大．说明感应电流的大小与
_______有关．
（4）有同学还想探究感应电流的大小是否与磁场强 弱有关。请写出简要做法：
________________________；如何判断：_________________________．
（5）如图所示是实验室用到的手摇发电机模型，将小电灯换成灵敏电流汁．慢慢摇动手柄，观察
到灵敏电流计的指针_____________(选填“左右摆动”或“向一侧摆动”)．这表明该发电机模型
发出的电是__________(选填“交流电”或“直流电”)。
