2022年山东省烟台市初中学业水平考试
一、选择题(每小题的四个选项中只有一个是正确的,每小题2分,共30分)
1.(2022山东烟台,1,2分)2022年4月16日,神舟十三号载人飞船完成既定任务,顺利返回地球。
在空间站执行任务过程中,烟台籍航天员王亚平为全国的同学们进行了两次精彩的太空授课,授
课过程中信息的传递主要依靠 ( )
A.空气 B.超声波
C.次声波 D.电磁波

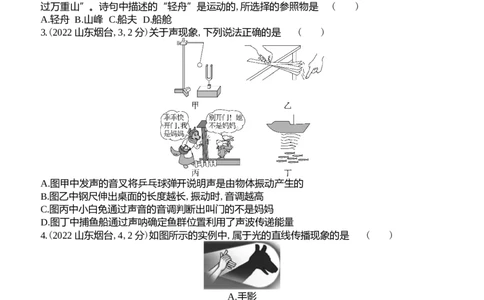

2.(2022山东烟台,2,2分)李白的七言绝句《早发白帝城》中有诗句“两岸猿声啼不住,轻舟已
过万重山”。诗句中描述的“轻舟”是运动的,所选择的参照物是 ( )
A.轻舟 B.山峰 C.船夫 D.船舱
3.(2022山东烟台,3,2分)关于声现象,下列说法正确的是 ( )
A.图甲中发声的音叉将乒乓球弹开说明声是由物体振动产生的
B.图乙中钢尺伸出桌面的长度越长,振动时,音调越高
C.图丙中小白免通过声音的音调判断出叫门的不是妈妈
D.图丁中捕鱼船通过声呐确定鱼群位置利用了声波传递能量
4.(2022山东烟台,4,2分)如图所示的实例中,属于光的直线传播现象的是 ( )
A.手影
B.看到地上的书
C.海市蜃楼D.用放大镜看指纹
5.(2022山东烟台,5,2分)踢足球是很多同学喜欢的体育活动之一,下列有关说法正确的是(
)
A.运动员踢出的足球在空中飞行时,受到重力和脚的踢力
B.运动员踢足球时脚会有疼痛感,表明力的作用是相互的
C.守门员抱住飞向球门的足球,表明力可以改变物体的形状
D.只要运动员对足球施加大小相同的力,力的作用效果就相同

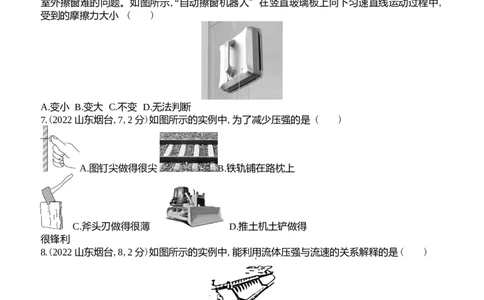

6.(2022山东烟台,6,2分)“自动擦窗机器人”是一种智能家用电器,它帮助人们解决了高层擦窗、
室外擦窗难的问题。如图所示,“自动擦窗机器人”在竖直玻璃板上向下匀速直线运动过程中,
受到的摩擦力大小 ( )
A.变小 B.变大 C.不变 D.无法判断
7.(2022山东烟台,7,2分)如图所示的实例中,为了减少压强的是 ( )
A.图钉尖做得很尖 B.铁轨铺在路枕上
C.斧头刃做得很薄 D.推土机土铲做得
很锋利
8.(2022山东烟台,8,2分)如图所示的实例中,能利用流体压强与流速的关系解释的是( )
A.拦河坝设计得
下宽上窄
B.锅炉水位计显
示水位C.用吸管吸饮料
D.自制喷雾器喷雾

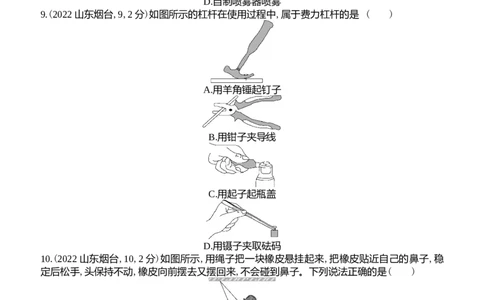

9.(2022山东烟台,9,2分)如图所示的杠杆在使用过程中,属于费力杠杆的是 ( )
A.用羊角锤起钉子
B.用钳子夹导线
C.用起子起瓶盖
D.用镊子夹取砝码
10.(2022山东烟台,10,2分)如图所示,用绳子把一块橡皮悬挂起来,把橡皮贴近自己的鼻子,稳
定后松手,头保持不动,橡皮向前摆去又摆回来,不会碰到鼻子。下列说法正确的是( )
A.橡皮在摆动的过程中机械能保持不变
B.橡皮摆动到最低点时动能最小
C.橡皮在下降过程中,重力势能转化为动能
D.橡皮在上升过程中,重力势能转化为动能
11.(2022山东烟台,11,2分)北京2022年冬奥会开幕日恰逢我国二十四节气的“立春”,倒计时
以二十四节气为序,惊艳世界。以下节气中蕴含的物态变化知识正确的是 ( )
A.“雨水”——雨的形成是汽化现象,要放出热量
B.“寒露”——露的形成是液化现象,要放出热量
C.“霜降”——霜的形成是凝华现象,要吸收热量D.“大雪”——雪的形成是升华现象,要吸收热量
12.(2022山东烟台,12,2分)如图所示,电源电压不变,闭合开关S,灯泡L 、L 都发光,一段时间
1 2
后,其中一个灯泡突然熄灭,而电流表和电压表的示数都不变,则产生这一现象的原因可能是 (
)
A.灯泡L 断路 B.灯泡L 短路
1 1
C.灯泡L 断路 D.灯泡L 短路
2 2

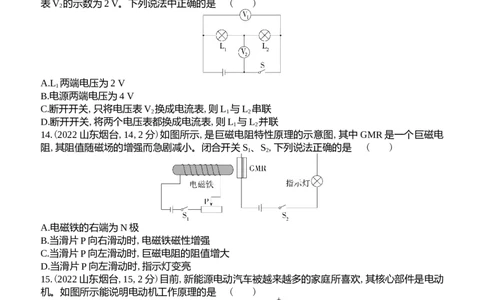

13.(2022山东烟台,13,2分)如图所示,电源电压不变,闭合开关S,电压表V 的示数为6 V,电压
1
表V 的示数为2 V。下列说法中正确的是 ( )
2
A.L 两端电压为2 V
1
B.电源两端电压为4 V
C.断开开关,只将电压表V 换成电流表,则L 与L 串联
2 1 2
D.断开开关,将两个电压表都换成电流表,则L 与L 并联
1 2
14.(2022山东烟台,14,2分)如图所示,是巨磁电阻特性原理的示意图,其中GMR是一个巨磁电
阻,其阻值随磁场的增强而急剧减小。闭合开关S 、S ,下列说法正确的是 ( )
1 2
A.电磁铁的右端为N极
B.当滑片P向右滑动时,电磁铁磁性增强
C.当滑片P向左滑动时,巨磁电阻的阻值增大
D.当滑片P向左滑动时,指示灯变亮
15.(2022山东烟台,15,2分)目前,新能源电动汽车被越来越多的家庭所喜欢,其核心部件是电动
机。如图所示能说明电动机工作原理的是 ( )
A B
C D
二、填空题(每小题3分,共15分)16.(2022山东烟台,16,3分)装修房屋时,如果选用不环保的材料会闻到对人体有害的刺激性气
味。材料散发出刺激性气味是 现象。说明了 。这种现象在夏
天特别明显,原因是 ,所以我们要选用优质
环保的材料进行装修。
17.(2022山东烟台,17,3分)为了防控新型冠状病毒疫情,学校门口安装了测温摄像仪,当同学们
经过它时,会自动利用 (选填“紫外线”或“红外线”)检测人体温度是否正常。测温
摄像仪的成像原理与我们生活中的 (选填“照相机”“投影仪”或“放大镜”)成像原
理相同,当人靠近镜头时,所成像的大小将 (选填“变大”“变小”或“不变”)。
18.(2022山东烟台,18,3分)如图所示,用动滑轮将重为160 N的物体在5 s内匀速提升1 m,所用
拉力F为100 N,在此过程中,拉力F做的功为 J,拉力做功的功率为 W,动滑轮
的机械效率为 。
19.(2022山东烟台,19,3分)在家庭电路中,电灯、电视机、空调等各种用电器之间的连接方式
是 ,为了防止触电事故的发生,应该把用电器的开关安装在 (选填“火线”或
“零线”)上。如图所示,用螺丝刀形状的试电笔辨别火线、零线时,正确的使用方式是
(选填“甲”或“乙”)。
20.(2022山东烟台,20,3分)如图所示,电源电压不变,灯泡L标有“6 V 6 W”字样。闭合开关
S ,灯泡L正常发光,此时灯泡L的电阻为 Ω;再闭合开关S ,前后两次电流表的示数之
1 2
比为2∶3,则电阻R的阻值为 Ω,电阻R在10 s内产生的热量为 J。
三、作图简答题(21题3分,22题6分,共9分)
21.(2022山东烟台,21,3分)如图所示为两个磁极间的磁感线分布图,小磁针静止在A点。请在
图中标出磁极的名称以及小磁针的N极。
22.(2022山东烟台,22,6分)阅读短文,回答问题。
冰壶赛场的奥秘
冰壶比赛是一项集技巧与智慧于一体的体育运动,被誉为冰上的“国际象棋”。与速度滑冰、花样滑冰不同,冰壶赛道冰面非常奇特,并不是平整光滑的表面,而是还有一
层薄薄的冰粒,如同细小的“鹅卵石”或“小疙瘩”。原来制冰师每次在制冰时,会在光滑如镜
的冰面上喷洒水珠,这些水珠遇冷迅速凝固成冰粒,此过程被称之为“打点”。这些冰粒的作用
是使冰壶在运行的时候底座不会与冰面完全接触,如果冰面做成光滑的平面,整个冰壶会如同吸
盘一样“吸”在冰面上。所以“打点”是为了减小摩擦,使冰壶运动得更顺畅。
冰壶比赛中的擦地,实际叫作“刷冰”,是冰壶比赛的重要技术之一。刷冰的主要目的在于,
通过冰刷的摩擦,使冰面温度升高,造成冰面熔化,在冰表面形成一层水膜,减小冰壶受到的摩擦
力,这样可以改变冰壶前进的方向、速度和距离。刷冰的强弱程度决定冰壶停留在什么位置。
(1)运动员将冰壶掷出后,冰壶会继续沿着水平赛道向前滑行的原因是什么?
(2)制冰师在制冰时“打点”的目的是什么?
(3)冰壶比赛中刷冰是通过什么方式改变冰面的内能,使冰面温度升高?
四、实验探究题(23题7分,24题7分,25题10分,共24分)
23.(2022山东烟台,23,7分)在“用天平和量筒测量盐水的密度”实验中:
甲 乙 丙
(1)将天平放在水平桌面上,把游码移到零刻度线处,指针位置如图甲所示,应向 (选填
“左”或“右”)调节平衡螺母,直至天平平衡。
(2)继续进行实验,记录数据
a.往烧杯中倒入适量盐水,测得烧杯和盐水的总质量m 为116 g。
1
b.如图乙所示,把烧杯中部分盐水倒入量筒,读出量筒中盐水的体积V为40 cm3。
c.如图丙所示,测出烧杯和剩余盐水的质量m 。
2
d.计算出盐水的密度ρ。
请在表格中的①②③位置处填写相应的数据。
烧杯和盐 烧杯和剩 量筒中盐 量筒中盐 盐水的
水的总质 余盐水的 水的质量 水的体积 密度
量m/g 质量m/g m/g V/cm3 ρ/g·cm-3
1 2
116 ① ② 40 ③
(3)某小组在步骤b中不慎将少量盐水溅在量筒外面,这个小组测得的盐水密度会偏大还是偏小?
24.(2022山东烟台,24,7分)在“探究平面镜成像的特点”实验中:
(1)实验器材:带底座的玻璃板、白纸、两支外形相同的蜡烛A和B,火柴、笔、光屏,为完成实
验还需要什么器材?(2)选用玻璃板代替平面镜进行实验的目的是什么?
(3)如图所示,在竖直的玻璃板一侧放置点燃的蜡烛A,拿未点燃的蜡烛B在玻璃板另一侧移动,
直到看上去它与蜡烛A的像完全重合。蜡烛B与A的像完全重合说明了什么?
(4)移去蜡烛B,在其原来位置上放置一块光屏,光屏上能否呈现蜡烛A的像?这个现象说明了什
么?
25.(2022山东烟台,25,10分)在“测量电阻的阻值”实验中:
甲
乙
丙
(1)请用笔画线代替导线,将图甲所示实验电路补充完整,要求滑动变阻器的滑片P向右移动时,
电流表示数变大。
(2)连接完电路后,闭合开关S,发现电流表、电压表有示数均很小,但无论怎样移动滑片P都不
能改变两只电表的示数。出现这个问题的原因是什么?
(3)解决问题后,闭合开关S,移动滑动变阻器的滑片P,进行多次测量并记录数据。当电压表示
数为2 V时,电流表示数如图乙所示为 A,则电阻R的阻值为 Ω。
(4)把图甲的电阻R换成小灯泡L,重复上述实验,测量小灯泡的电阻。图丙是根据两次实验数据
绘制的I-U图像,其中表示小灯泡电阻的图像是 (选填“a”或“b”),判断的依据是什么?
五、计算题(26题10分,27题12分,共22分)
26.(2022山东烟台,26,10分)在物理做中学实践活动中,某活动小组想要用橡皮泥做“船”浮在
水面上,并探究橡皮泥“船”的装载能力。他们用一块体积为 20 cm3的橡皮泥做成一只“船”,
放入水中漂浮,试着向其中添加物体,发现最多只能装载25 g的物体,如图所示。查阅资料知道
橡皮泥的密度为1.5×103 kg/m3。已知水的密度为1.0×103 kg/m3,g取10 N/kg,求:
(1)将这块橡皮泥浸没在水中时所受的浮力为多少?
(2)这只橡皮泥“船”装载最多物体时受到的浮力为多少?
(3)该小组同学想提高橡皮泥“船”的装载能力,请你帮助他们提出一条合理化的建议。
27.(2022山东烟台,27,12分)如图甲所示为小明家的电饭锅,铭牌上附有中国能效标识,从铭牌
上可知该电饭锅能效等级为三级,额定电压为220 V,加热功率为1 210 W。电饭锅的简化电路图
如图乙所示,有加热和保温两挡,由开关S调节,其中R 和R 均为发热电阻,且阻值不随着温度
1 2
的变化而改变。求:乙 丙
(1)小明想利用如图丙所示的电能表测量电饭锅的保温功率,他关闭家里的其他用电器,让电饭
锅处于“保湿”状态下正常工作,观察到电能表转盘在5 min内转了22圈。则该电饭锅的保温
功率为多少?
(2)电阻R 、R 的阻值分别为多少?
1 2
(3)小明上网查询了解,国家标准中规定电饭锅在该加热功率下正常工作时,三级能效的热效率
值(电热转化效率)范围为81%≤η<86%。他用学过的知识对电饭锅进行测试:在加热状态下,将
温度为23 ℃、质量为2.2 kg的水加热到100 ℃,电饭锅正常工作用时 700 s。已知c =4.2×103
水
J/(kg·℃) ,请你通过计算帮助小明判断该电饭锅的热效率值是否达到三级能效。
2022年山东省烟台市初中学业水平考试
1.考点:信息、材料和能源
D 电磁波可以在真空传播,王亚平在太空授课过程中,靠电磁波传递信息,A、B、C错误,D正确。
2.考点:测量机械运动
B “轻舟已过万重山”,说明轻舟相对于万重山的位置不断变化,轻舟在运动,所以选择的参照物是山峰,B正确。
不能选择本身为参照物,A错误。轻舟相对于船夫、船舱位置不发生变化,C、D错误。
解题关键 本题的关键是被研究的物体与所选的标准(即参照物)之间的相对位置是否发生了变化,如
果发生变化,则物体是运动的;如果未发生变化,则物体是静止的。
3.考点:声现象
A 图甲中发声的音叉将乒乓球弹开说明声音是由物体振动产生的,A正确;图乙中钢尺伸出桌面的长度越长,振动
时,音调越低,B错误;图丙中小白兔通过声音的音色判断出叫门的不是妈妈,C错误;图丁中捕鱼船通过声呐确定鱼
群位置利用了声波传递信息,D错误。
4.考点:光现象
A 手影是光在传播过程中,遇到不透明的物体,在物体后面形成的阴影区域,属于光的直线传播,A正确;人看到地
上的书属于光的反射现象,B错误;海市蜃楼属于光的折射现象,C错误;用放大镜观察指纹是凸透镜成像,属于光的
折射现象,D错误。
5.考点:力 力和运动
B 运动员踢出去的足球在空中飞行时,离开了脚,脚对足球没有力的作用,足球是由于惯性向前运动的,受到重力
和空气的阻力,A错误;运动员踢足球时脚会有疼痛感,是因为脚对球施加力的同时球对脚也施加了力的作用,表明
力的作用是相互的,B正确;守门员抱住飞向球门的足球,足球由运动变为静止,表明力可以改变物体的运动状态,C
错误;力的作用效果跟力的大小、方向、作用点有关,运动员对足球施加大小相同的力,力的作用效果不一定相同,
D错误。
7.考点:力 力和运动
C “自动擦窗机器人”在竖直玻璃板上向下匀速直线运动时,受到的重力和摩擦力是一对平衡力,大小相等、方
向相反、作用在同一直线上,所以摩擦力大小不变。A、B、D错误,C正确。
7.考点:压强
B 图钉尖做得很尖,是在压力不变的情况下,通过减小受力面积来增大压强,A错误;铁轨铺在路枕上,是在压力不
变的情况下,通过增大受力面积减小压强,B正确;斧头刃做得很薄,是在压力不变的情况下,通过减小受力面积来增
大压强,C错误;推土机土铲做得很锋利,是在压力不变的情况下,通过减小受力面积来增大压强,D错误。
8.考点:压强D 拦河坝设计得下宽上窄,利用的是液体压强大小随深度增加而增大,A错误;锅炉水位计显示水位,是利用了连
通器原理,B错误;用吸管吸饮料,是利用大气压把饮料压入嘴内,C错误;自制喷雾器原理是横管对着竖管管口上方
吹气,竖管管口处,空气流速快,压强小,在大气压的作用下液体上升,被喷出,利用流速大的地方压强小的原理,D正
确。
审题技巧 明确流体压强与流速的关系:流体流速越快的位置,压强越小,据此结合选项中的描述逐一
进行判断。
9.考点:简单机械
D 用羊角锤起钉子,动力臂大于阻力臂,属于省力杠杆,A错误;用钳子夹导线,动力臂大于阻力臂,属于省力杠杆,
B错误;用起子起瓶盖,动力臂大于阻力臂,属于省力杠杆,C错误;用镊子夹取砝码,动力臂小于阻力臂,属于费力杠
杆,D正确。
审题技巧 结合图片和生活经验,判断杠杆在使用过程中,动力臂和阻力臂的大小关系,再判断它是属
于哪种类型的杠杆。
10.考点:机械能
C 如图所示,用绳子把一块橡皮悬挂起来,把橡皮贴近自己的鼻子,稳定后松手,保持头不动,橡皮向前摆去又摆回
来,由于受到空气阻力,不会碰到鼻子,在这个过程中,克服空气阻力做功,一部分的机械能转化为内能,机械能减小,
A错误;橡皮摆动到最低点,速度最大,动能最大,B错误;橡皮在下降过程中,重力势能转化为动能,C正确;橡皮在
上升过程中,动能转化为重力势能,D错误。
解题关键 动能和势能可以相互转化,在最高点时重力势能最大,在最低点时动能最大,物体在从最低
点向最高点运动时,动能转化为重力势能,从最高点向最低点运动时,重力势能转化为动能。由于空气阻
力的存在,机械能的总量会逐渐减少。
11.考点:物态变化
B 雨、露的形成是水蒸气变为液态的水,属于液化现象,液化放热,A错误,B正确;霜、雪的形成是水蒸气变为固
态的冰晶,属于凝华现象,凝华放热,C、D错误。
解题关键 本题考查了生活中的物态变化以及吸放热的情况,属于基础知识的考查,解决此类问题的关
键是分清物质变化前后的状态。
12.考点:电路(电路、电流、电压)
C 由题图可知,灯泡L、L 并联,电流表测量通过L 的电流,电压表测量电源电压,其中一个灯泡突然熄灭,电流表
1 2 1
和电压表示数都不变。若灯泡L 断路,则电流表无示数,A错误;若灯泡L 或L 短路,则电压表被短路,无示数,B、
1 1 2
D错误;因为并联电路各支路互不影响,若灯泡L 断路,电流表和电压表示数都不变,C正确。
2
13.考点:电路(电路、电流、电压)
D 由题图可知,S闭合,灯泡L、L 串联,电压表V 测量电源电压,即电源电压U=6 V,B错误;电压表V 测量L 两
1 2 1 2 2
端电压,即U=2 V,灯泡L 两端的电压U=U-U=6 V-2 V=4 V,A错误;断开开关,只将电压表V 换成电流表,只有L
2 1 1 2 2 1
接入电路,电流表测电路中的电流,C错误;断开开关,将两个电压表都换成电流表,灯泡L、L 并联,V 处的电流表
1 2 2
测量干路电流,V 处的电流表测量L 中的电流,D正确。
1 2
14.考点:电和磁
D 如图所示,电磁铁正面电流的方向是向上,根据安培定则可知,电磁铁的右端为S极,A错误;当滑片P向右滑动
时,滑动变阻器接入电路的电阻变大,电磁铁线圈中电流变小,电磁铁磁性变弱,B错误;当滑片P向左滑动时,滑动
变阻器接入电路的电阻变小,电磁铁线圈中电流变大,电磁铁磁性变强。由题意可知,巨磁电阻的阻值随着磁场变强,
电阻减小,因为工作电路总电压不变,巨磁电阻和灯泡串联,由欧姆定律可知,工作电路电路中的电流变大,指示灯变
亮,C错误,D正确。
审题技巧 在控制电路中,滑片的移动是分析的入手点;在工作电路中,巨磁电阻的阻值随着磁场的增
强而急剧减小是隐含条件。
15.考点:电和磁
C 电动机的工作原理是通电线圈在磁场中受力转动。选项A,该实验是探究电磁感应现象,是发电机的工作原理,
A错误;选项B,该实验是奥斯特实验,说明通电导体周围存在磁场,是电流的磁效应,B错误;选项C,该实验中,当给
导体中通电时,通电导体在磁场中受力的作用而运动,与电动机的工作原理相同,C正确;选项D,此实验是探究电磁
铁磁性强弱与哪些因素有关,D错误。
16.考点:分子动理论
答案 扩散 分子不停地做无规则运动 温度越高,分子的无规则运动越剧烈,扩散越快
解析 材料散发出刺激性气味是扩散现象,这种现象说明了分子在不停地做无规则运动,这种现象在夏天特别明显,
原因是温度越高,分子的无规则运动越剧烈,扩散越快。
17.考点:透镜及其应用
答案 红外线 照相机 变大
解析 学校门口安装的测温摄像仪利用的是红外线的热效应,测温摄像仪的成像原理与照相机成像原理相同,成倒
立、缩小、实像。当靠近镜头时,物距变小,像距变大,像变大。
18.考点:简单机械答案 200 40 80%
解析 物体移动的距离h=1 m,拉力F移动的距离s=nh=2×1 m=2 m,在此过程中,拉力F做的功为W=Fs=100 N×2
W 200J W G 160N
有
m=200 J,拉力做功的功率为P= = =40 W;动滑轮的机械效率为η= = = =80%。
t 5s W nF 2×100N
总
19.考点:家庭电路和安全用电
答案 并联 火线 甲
解析 在家庭电路中,电灯、电视机、空调等各种用电器互不影响,可以单独工作,则它们之间的连接方式都是并联。
为了用电安全,应该把用电器的开关安装在火线上。使用螺丝刀形状的试电笔辨别火线、零线时,正确的使用方法
是手接触笔尾的金属体,如甲图所示。
20.考点:电功和电功率
答案 6 12 30
U2 (6V) 2
解析 闭合S,灯泡L正常发光时,则电源电压U=U =6 V,灯泡电阻为R = L = =6 Ω;再闭合开关S,灯泡
1 L L P 6W 2
L
I 2
L
L与电阻R并联,电流表测干路总电流,前后两次电流表的示数之比为2∶3,即 = ,因为通过灯泡的电流不
I +I 3
L R
P 6W 1A 2 U 6V
L
变,为I = = =1 A,则 = ,解得I =0.5 A,定值电阻R= = =12 Ω;电阻R在10 s内产生的热量为
L U 6V I 1 R I 0.5A
L R R
Q=I2Rt=(0.5 A)2×12 Ω×10 s=30 J。
21.考点:电和磁
答案 如图所示
解析 磁体外部的磁场由N极出发,指向S极,由题图可知,磁感线方向由左向右,说明左端为N极,右端为S极,在
磁场中,小磁针静止时N极指的方向和磁感线方向一致,所以小磁针的右端为N极,左端为S极。
22.考点:力 力和运动,内能
答案 (1)冰壶具有惯性,将保持原来的运动状态继续前进。(2)制冰师在制冰时“打点”的目的是为了减小摩擦。
(3)冰壶比赛中刷冰是通过做功方式改变冰面的内能,使冰面温度升高。
解析 (1)物体保持原来运动状态不变的性质叫惯性,运动员将冰壶掷出后,冰壶由于惯性,将保持原来的运动状态
继续前行。(2)制冰师在制冰时,会在光滑的冰面上喷洒水珠,这些水珠遇冷迅速凝固成冰粒,其作用是使冰壶运行
的时候底座不会与冰面完全接触,减小冰壶与冰面的摩擦。(3)冰壶比赛中刷冰是通过做功的方式改变冰面的内能,
使冰面内能增加,温度升高。
23.考点:质量和密度
答案 (1)左 (2)①72 ②44 ③1.1 (3)偏大
解析 (1)由甲图可知,指针指在分度盘的中央刻度线右侧,所以,应向左调节平衡螺母,直至天平平衡。
(2)①如图丙所示,砝码的质量50 g、20 g,游码对应的刻度为2 g,剩余烧杯和盐水的质量m=50 g+20 g+2 g=72
2
m
g。②如图乙所示,倒入量筒中的盐水的质量为m =m-m=116 g-72 g=44 g。③ρ= =1.1 g/cm3。
盐水 1 2 V
(3)某小组在步骤b中,不慎将少量盐水溅在量筒外面,导致测量的烧杯和剩余盐水的质量m 偏小,量筒中的盐水的
2
m -m
质量为m '=m-m ,由ρ= 1 2偏小 可知,这个小组测得结果偏大。
盐水 1 2偏小 V
24.考点:光现象
答案 (1)刻度尺 (2)为了确定像的位置 (3)平面镜所成的像与物体大小相等 (4)不能,平面镜所成的像为虚像
解析 (1)平面镜成像时,为了探究像到镜面的距离与物体到镜面的距离的关系,需要刻度尺测量出物距和像距的大
小,所以用到的工具是刻度尺。(2)透明的玻璃板能反射成像,也能透光,所以既能看到A蜡烛的像,也能看到代替A
蜡烛像的B蜡烛,当B蜡烛和A蜡烛的像完全重合时,B蜡烛的位置就是A蜡烛像的位置,所以用透明的玻璃板便
于确定像的位置。(3)A蜡烛与B蜡烛完全相同,即A蜡烛与B蜡烛等大。B蜡烛和A蜡烛的像完全重合,即B蜡
烛与A蜡烛的像等大。则A蜡烛与A蜡烛的像等大,即平面镜所成的像的大小与物体大小相等。(4)实像能用光屏
承接,虚像不能用光屏承接,所以,移去蜡烛B,在蜡烛B位置放置一块光屏,直接观察光屏上没有像,则说明平面镜
成虚像。
25.考点:欧姆定律
答案 (1)如图所示(2)变阻器的下面两个接线柱连入了电路 (3)0.2 10 (4)a 小灯泡的电阻受温度的影响,随着温度的升高而增
大
解析 (1)如图所示,滑动变阻器和定值电阻串联,滑动变阻器滑片向右移动时,电流表的示数变大,说明滑动变阻器
接入电路的阻值变小,所以应接右下接线柱。(2)连接完电路后,闭合开关S,发现电流表、电压表示数均很小,但无
论怎样移动滑片都不起作用,导致该现象的原因是:将变阻器的下面两个接线柱连入了电路。(3)如图乙所示,电流
U 2V
表选用0~0.6 A量程,分度值为0.02 A,此时电流表示数为0.2 A。则电阻R的阻值为R= = =10 Ω。(4)如
I 0.2A
图丙所示,由I-U图像可知,b图线电流与电压成正比,由欧姆定律可知,在电阻一定时,电流与电压成正比。灯泡的
电阻受温度的影响,随着温度的升高而增大,所以灯泡的I-U图线为a。
解题关键 本题是“伏安法测量电阻”的实验,考查了实验注意事项、电路连接、电路故障、电流表
读数、电阻的计算,同时考查了影响电阻大小的因素。
26.考点:浮力
答案 (1)0.2 N (2)0.55 N (3)尽量增大橡皮泥“船”内部的空间,从而增大橡皮泥“船”排开水的体积,使橡
皮泥“船”受到的浮力更大,从而增大载重。
解析 (1)F =ρ gV =1.0×103 kg/m3×10 N/kg×20×10-6 m3=0.2 N。
浮 水 排
m
(2)由ρ= 得,橡皮泥的质量为m=ρV=1.5 g/cm3×20 cm3=30 g=0.03 kg;橡皮泥“船”装载最多的物体时受到的浮
V 1
力为F =G =(m+m )g=(0.03 kg+0.025 kg)×10 N/kg=0.55 N。
浮 物 1 载物
(3)尽量增大橡皮泥“船”内部的空间,从而增大橡皮泥“船”的排开水的体积,由F =ρgV 得知,V 变大,橡皮泥
浮 排 排
“船”受到的浮力更大,从而增大载重。
27.考点:电功和电功率
答案 (1)88 W (2)40 Ω 510 Ω (3)电饭锅的热效率为84%,在81%~86%之间,符合三级能效
22r 11
解析 (1)电饭锅处在保温状态时,电能表转盘5 min内转了22圈,做的功为W = =
保温 3 000r/(kW·h) 1 500
11
kW·h
W 1 500
kW·h,则电饭锅保温功率为P = = =88 W。
保温 t 5
h
60
U2 U2 (220V) 2
(2)当开关S闭合时,只有R 接入电路,此时为加热挡,由P= 得,R= = =40 Ω;当开关断开时,R、
1 R 1 P 1 210W 1
1
U2 (220V) 2
R 串联接入电路,此时为保温挡,R = = =550 Ω;R 的电阻为R=R -R=550 Ω-40 Ω=510 Ω。
2 总 P 88W 2 2 总 1
保温
(3)加热状态下,水吸收的热量为Q=c mΔt=4.2×103 kg/m3×2.2 kg×(100 ℃-23 ℃)=7.114 8×105 J;电饭锅正常工
水
Q 7.1 148×105 J
作700 s做的功为W=Pt=1 210 W×700 s=8.47×105 J;该电饭锅的热效率为η= 吸 = =84%;故
W 8.47×105 J
电饭锅的热效率在81%~86%之间,符合三级能效。
