1.1.3 矿山井下施工测量工作内容与要求
考点一 矿井联系测量：多次考，重点
联系测量：将矿区地面平面坐标系统和高程系统传递到井下的测量
包括定向和导入高程
定向：即平面联系测量，将地面平面坐标系统传递到井下
导入高程：即高程联系测量，将地面高程系统传递到井下
联系测量的目的是使地面和井下测量控制网采用同一坐标系统。

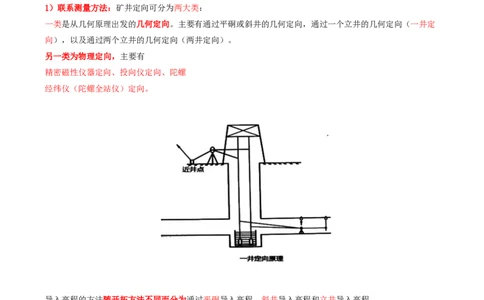

1）联系测量方法：矿井定向可分为两大类：
一类是从几何原理出发的几何定向。主要有通过平硐或斜井的几何定向，通过一个立井的几何定向（一井定
向），以及通过两个立井的几何定向（两井定向）。
另一类为物理定向，主要有
精密磁性仪器定向、投向仪定向、陀螺
经纬仪（陀螺全站仪）定向。
导入高程的方法随开拓方法不同而分为通过平硐导入高程、斜井导入高程和立井导入高程。
2）联系测量工作的基本要求
（1）各种通往地面的井巷，原则上都应进行联系测量，并在井下用导线连接起来进行检验或平差处理。
（2）在进行联系测量前，必须在井口附近建立近井点、高程基点以及连测导线点，同时在井底车场稳固的岩石
中或碹体上埋设不少于4个永久导线点及3个高程基点（也可用永久导线点作为高程基点）。
（3）在进行联系测量工作前，应编制施测方案和技术措施，报上级主管测量部门（或总工程师）批准。
（4）联系测量应至少独立进行两次，在互差不超过限差时，采用加权平均值或算术平均值作为测量成果。
（5）立井定向应尽可能使用陀螺经纬仪（陀螺全站仪）定向，只有在确实不具备此条件时，才允许采用几何定向。
通过斜井或平硐的联系测量，可从地面近井点开始，采用经纬仪导线（包括用光电测距和钢尺量距）、三角高
程或水准测量的方法。
（6）立井可采用长钢尺（丝）导入高程和光电测距仪导入高程。两次独立导入高程的互差不得超过井深的
1/8000。
（7）平硐导入高程，可以采用几何水准测量来完成，其测量方法和精度与井下水准相同。
斜井导入高程，一般采用三角高程测量来完成，其测量方法和精度与井下基本控制三角高程测量相同。
（8）平面联系测量应尽量采用高精度的陀螺定向。

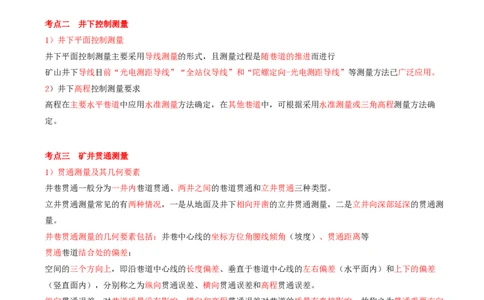

考点二 井下控制测量
1）井下平面控制测量
井下平面控制测量主要采用导线测量的形式，且测量过程是随巷道的推进而进行
矿山井下导线目前“光电测距导线”“全站仪导线”和“陀螺定向-光电测距导线”等测量方法已广泛应用。
2）井下高程控制测量要求
高程在主要水平巷道中应用水准测量方法确定，在其他巷道中，可根据采用水准测量或三角高程测量方法确
定。
考点三 矿井贯通测量
1）贯通测量及其几何要素
井巷贯通一般分为一井内巷道贯通、两井之间的巷道贯通和立井贯通三种类型。
立井贯通测量常见的有两种情况，一是从地面及井下相向开凿的立井贯通测量，二是立井向深部延深的贯通测
量。
井巷贯通测量的几何要素包括：井巷中心线的坐标方位角腰线倾角（坡度）、贯通距离等
贯通巷道结合处的偏差：
空间的三个方向上，即沿巷道中心线的长度偏差、垂直于巷道中心线的左右偏差（水平面内）和上下的偏差
（竖直面内），分别称之为纵向贯通误差、横向贯通误差和高程贯通误差。
纵向贯通误差，对巷道质量没有影响。横向和高程贯通误差对巷道的质量有直接影响，故称之为贯通重要方向
的偏差。
主要巷道的横向贯通误差应小于300mm，高程贯通误差应小于200mm； 对于立井贯通来说，影响贯通质量的是平
面位置的偏差，其平面误差应小于20mm。
2）贯通测量的技术工作内容和要求
（1）根据贯通的容许偏差，选择合理测量方案与测量方法
（2）起算数据准确无误
（3）有可靠的独立检核。（4）贯通工程剩余巷道距离在岩巷中剩余15～20m时（煤巷20～30m）时（快速掘进应于贯通前2天），测量负
责人应以书面形式报告技术负责人，并通知安全检查和施工队组等有关部门（注：结合贯通通风、爆破贯通要
求对照掌握）
（5）贯通测量至少应独立进行两次，取其平均值作为最终值。贯通测量导线最后的测站（不少于3个）必须设
置牢固，最后一次标定贯通方向时，未掘的巷道长度不得小于50m。
（6）巷道贯通之后，应测量出实际的贯通偏差值，计算各项闭合差
（7）重大贯通工程完成后，应对测量工作进行精度分析与评定，写出总结。

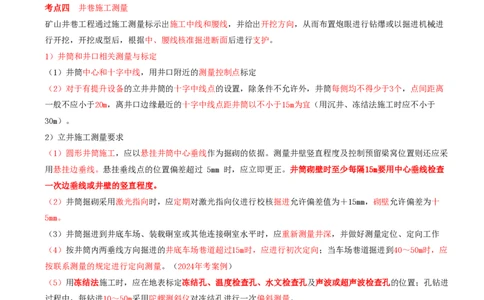

考点四 井巷施工测量
矿山井巷工程通过施工测量标示出施工中线和腰线，并给出开挖方向，从而布置炮眼进行钻爆或以掘进机械进
行开挖，开挖成型后，根据中、腰线核准掘进断面后进行支护。
1）井筒和井口相关测量与标定
（1）井筒中心和十字中线，用井口附近的测量控制点标定
（2）对于有提升设备的立井井筒的十字中线点的设置，除条件不允许外，井筒每侧均不得少于3个，点间距离
一般不应小于20m，离井口边缘最近的十字中线点距井筒以不小于15m为宜（用沉井、冻结法施工时应不小于
30m）。
2）立井施工测量要求
（1）圆形井筒施工，应以悬挂井筒中心垂线作为掘砌的依据。测量井壁竖直程度及控制预留梁窝位置则还应采
用悬挂边垂线。悬挂垂线点的位置偏差超过 5mm 时，应立即更正。井筒砌壁时至少每隔15m要用中心垂线检查
一次边垂线或井壁的竖直程度。
（2）井筒掘砌采用激光指向时，应定期对激光指向仪进行校核掘进允许偏差值为＋15mm，砌壁允许偏差为十
5mm。
（3）井筒掘进到井底车场、装载硐室或其他连接硐室水平时，应重新测量井深，并做好测量定位、定向工作
（4）按井筒内两垂线方向掘进的井底车场巷道超过15m时，应进行初次定向；当车场巷道掘进到40～50m时，应
按联系测量的规定进行定向测量。（2024年考案例）
（5）用冻结法施工时，应在地表标定冻结孔、温度检查孔、水文检查孔及声波或超声波检查孔的位置；孔钻进
过程中，每钻进10～50m采用陀螺测斜仪对冻结孔进行一次偏斜测量。
（6）井筒掘砌完毕后，须测量全井筒的井壁竖直程度。测量应按要求布放垂线，沿每层梁窝或每隔5-10m测量
一次，精确测定垂线与井口十字中线相互位置关系。根据井壁竖直程度的资料，绘制相应的断面图，并附有井
筒的水平截面图。
3）巷道掘砌施工测量
（1）巷道施工均应标设中线和腰线，最前面一个中、腰线点至掘进工作面的距离一般应不超过30～40m，同一
矿井的腰线距离底板（轨面）的高度宜设为定值。
（2）主要巷道中线应用全站仪（经纬仪）标定，主要运输巷道腰线应用水准仪、全站仪（经纬仪）或连通管水准器标定。新开口的巷道中腰线，掘进到4～8m时，应检查或重新标定中腰线
（3）采用激光指向仪指示巷道方向和高程时，指向仪距离工作面的距离不宜小于70m；每组中、腰线点不应少
于3个，点之间的距离不应小于30m。
（4）巷道每掘进100m，应至少对中、腰线点进行一次检查测量，并根据检查测量结果调整中、腰线。
习题演练

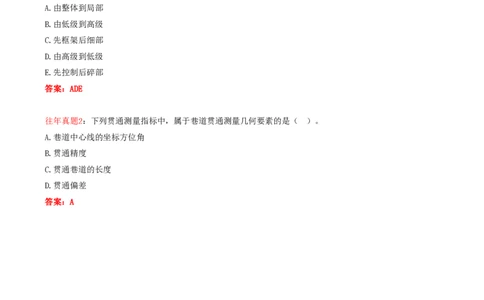

往年真题1：施工测量应遵循的原则有（ ）。
A.由整体到局部
B.由低级到高级
C.先框架后细部
D.由高级到低级
E.先控制后碎部
答案：ADE
往年真题2：下列贯通测量指标中，属于巷道贯通测量几何要素的是（ ）。
A.巷道中心线的坐标方位角
B.贯通精度
C.贯通巷道的长度
D.贯通偏差
答案：A
