松江区 2018~2019 学年第二学期教学质量调研试卷
九年级理化（物理部分）
2019.4
考生注意：1. 本试卷满分90分，理化合卷用时100分钟；
2. 答案必须填写在答题卡上。
一、选择题（共16分）
下列各题均只有一个正确选项，请将正确选项的代号用 2B铅笔填涂在答题纸的相应位置
上，更改答案时，用橡皮擦去，重新填涂。

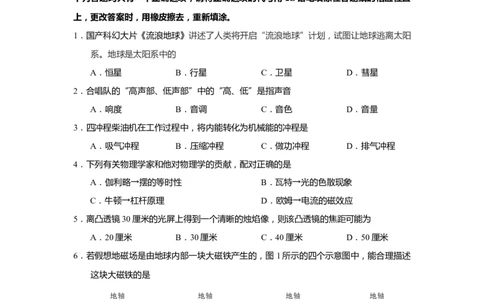

1．国产科幻大片《流浪地球》讲述了人类将开启“流浪地球”计划，试图让地球逃离太阳
系。地球是太阳系中的
A．恒星 B．行星 C．卫星 D．彗星
2．合唱队的“高声部、低声部”中的“高、低”是指声音
A．响度 B．音调 C．音色 D．音量
3．四冲程柴油机在工作过程中，将内能转化为机械能的冲程是
A．吸气冲程 B．压缩冲程 C．做功冲程 D．排气冲程
4．下列有关物理学家和他对物理学的贡献，配对正确的是
A．伽利略→摆的等时性 B．瓦特→光的色散现象
C．牛顿→杠杆原理 D．欧姆→电流的磁效应
5．离凸透镜30厘米的光屏上得到一个清晰的烛焰像，则该凸透镜的焦距可能为
A．20厘米 B．30厘米 C．40厘米 D．50厘米
6．若假想地磁场是由地球内部一块大磁铁产生的，图1所示的四个示意图中，能合理描述
这块大磁铁的是
地轴 地轴 地轴 地轴
地理南极 地理南极 地理南极 地理南极
A． B． C．
D．

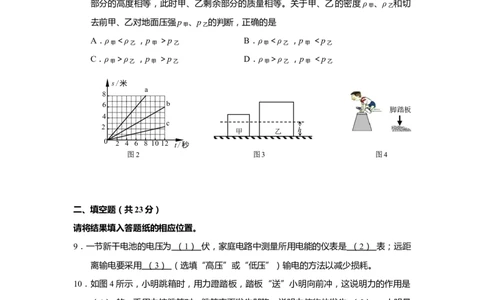

图17．P、Q是同一直线上相距6米的两点，甲、乙两小车同时从P点出发向Q点做匀速直线
运动，经过12秒，甲车到达Q点，此时乙车离Q点距离大于2米。它们的s-t图像分
别为图2所示a、b、c三条图线中的两条，则
A．甲的速度一定大于乙 B．甲的速度一定小于乙
C．乙的图像一定为图线a D．乙的图像可能为图线c
8．如图3所示，均匀正方体甲、乙置于水平地面上。沿水平方向切去部分后，甲、乙剩余
部分的高度相等，此时甲、乙剩余部分的质量相等。关于甲、乙的密度ρ 、ρ 和切
甲 乙
去前甲、乙对地面压强p 、p 的判断，正确的是
甲 乙
A．ρ ＜ρ ，p ＞p B．ρ ＜ρ ，p ＜p
甲 乙 甲 乙 甲 乙 甲 乙
C．ρ ＞ρ ，p ＞p D．ρ ＞ρ ，p ＜p
甲 乙 甲 乙 甲 乙 甲 乙
s/米
a
8
6 b
脚踏板
4
c
2
甲 乙 h
0 2 4 6 8 10 12 t/秒
图2 图3 图4
二、填空题（共23分）
请将结果填入答题纸的相应位置。
9．一节新干电池的电压为 （ 1 ） 伏，家庭电路中测量所用电能的仪表是 （ 2 ） 表；远距
离输电要采用 （ 3 ） （选填“高压”或“低压”）输电的方法以减少损耗。
10．如图4所示，小明跳箱时，用力蹬踏板，踏板“送”小明向前冲，这说明力的作用是
（ 4 ） 的；手用力按跳箱时，跳箱表面发生凹陷，说明力使物体发生 （ 5 ） ；小明最
终受到 （ 6 ） 作用落到地面。
11．地铁9号线是松江市民出行搭乘的重要交通工具，当9号线列车启动时，以站台为参
照物，列车是 （ 7 ） 的（选填“运动”或“静止”）。加速过程中，列车的动能
（ 8 ） ，惯性 （ 9 ） （后两格选填“增大”、“不变”或“减小”）。
12. 如图5所示，壶身与壶嘴中的水面之所以保持相平是因为 （ 10 ） 原理。放入
冰箱使壶内1千克的水温度降低10℃，在此过程中水放出的热量是 （ 11 ） 焦，
图5这是通过 （ 12 ） 的方式改变了水的内能。[c =4.2×10³焦/（千克·℃）]
水
13．在10秒内通过某导体横截面的电荷量为5库，电流所做的功为15焦。则通过导体的
电流为 （ 13 ） 安，此时导体两端的电压为 （ 14 ） 伏。当该导体两端的电压为0伏时，
导体的电阻为 （ 15 ） 欧。
14．在图6所示的电路中，电源电压为U保持不变，电阻R 、R 阻
1 2 V
R
1
值均为R 。开关S从断开到闭合，电压表的示数不变，若电阻
0
R 2 S
R 、R 中仅有一个出现故障，请根据相关信息，写出开关闭合后
1 2
图6
两电表的示数及相对应的故障。 （ 16 ）

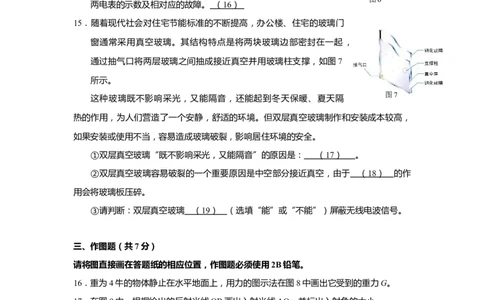

15．随着现代社会对住宅节能标准的不断提高，办公楼、住宅的玻璃门
窗通常采用真空玻璃。其结构特点是将两块玻璃边部密封在一起，
通过抽气口将两层玻璃之间抽成接近真空并用玻璃柱支撑，如图7
所示。
图7
这种玻璃既不影响采光，又能隔音，还能起到冬天保暖、夏天隔
热的作用，为人们营造了一个安静，舒适的环境。但双层真空玻璃制作和安装成本较高，
如果安装或使用不当，容易造成玻璃破裂，影响居住环境的安全。
①双层真空玻璃“既不影响采光，又能隔音”的原因是： （ 17 ） 。
②双层真空玻璃容易破裂的一个重要原因是中空部分接近真空，由于 （ 18 ） 的作
用会将玻璃板压碎。
③请判断：双层真空玻璃 （ 19 ） （选填“能”或“不能”）屏蔽无线电波信号。
三、作图题（共7分）
请将图直接画在答题纸的相应位置，作图题必须使用2B铅笔。
16．重为4牛的物体静止在水平地面上，用力的图示法在图8中画出它受到的重力G。
17．在图9中，根据给出的反射光线OB画出入射光线AO，并标出入射角的大小。
18．在图10中，将电源、电流表、电压表三个元件符号正确填进电路的空缺处。要求开关
S闭合后：（a）电流方向如图所示；（b）移动滑动变阻器的滑片P，小灯L变亮时，
电压表的示数变小。
法线 S
B
30
L
P
O
图9 R
图8 图10四、计算题（共26分）
请将计算过程和答案写入答题纸的相应位置。
19．金属块排开水的体积为2×10-3米3。求金属块受到浮力F 的大小。
浮

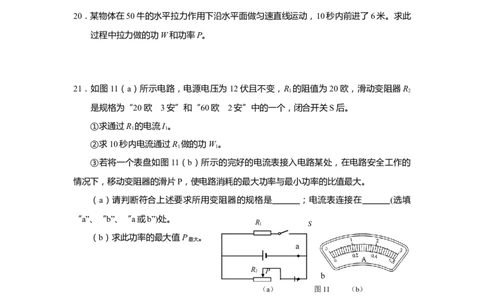

20．某物体在50牛的水平拉力作用下沿水平面做匀速直线运动，10秒内前进了6米。求此
过程中拉力做的功W和功率P。
21．如图11（a）所示电路，电源电压为12伏且不变，R 的阻值为20欧，滑动变阻器R
1 2
是规格为“20欧 3安”和“60欧 2安”中的一个，闭合开关S后。
①求通过R 的电流I。
1 1
②求10秒内电流通过R 做的功W。
1 1
③若将一个表盘如图11（b）所示的完好的电流表接入电路某处，在电路安全工作的
情况下，移动变阻器的滑片P，使电路消耗的最大功率与最小功率的比值最大。
（a）请判断符合上述要求所用变阻器的规格是 ；电流表连接在 (选填
“a”、“b”、“a或b”)处。
R 1 S
（b）求此功率的最大值P 。
最大
a
R 2 P
b
b
（a） 图11 （b）
22．底面积为2×10-2米2的薄壁轻质柱形容器，里面盛有0.3米深的水。现有长为0.2米的
吸管（底部用蜡封住），将适量细沙装入吸管中，用电子天平测出其总质量为0.01千
克。然后将该吸管放入水中，如图12所示，用刻度尺测出其静止
时浸入水中的深度h为0.1米。求：
①容器中水的质量m 水 。 图12②吸管底部所受水的压强p 。
水
③若在该吸管中继续装入细沙使其总质量变为0.012千克，并把该吸管如图所示放入
某未知液体中，测得其静止时浸入液体中的深度为0.15米。求该未知液体的密度ρ。
五、实验题(共18分)
请根据要求在答题纸的相应位置作答。
23．图 13（a）所示的测量工具是 （ 1 ） ，现在的示数 （ 2 ） （选填“高于”或
“低于”）人体的正常体温。如图 13（b）所示弹簧测力计在使用之前需沿所测力的
方向
（ 3 ） ，现在的示数为 （ 4 ） 牛。
（ a ） 图 13
（b）
24．在“探究平面镜成像的特点”实验中，用 （ 5 ） 替代平面镜，是为了便于确定
（ 6 ） 的位置。在“探究二力平衡的条件”实验中，应使所研究物体分别处于匀速直线
运动状态或 （ 7 ） 状态，并在此时比较该物体所受两个力的大小、方向和 （ 8 ） 的关
系。
25．某小组同学研究“使用动滑轮匀速提起物体时，所用竖直向上拉力F的大小与哪些因
素有关”。他按图14所示方式用两个重力不同的滑轮进行实验，并将相应的滑轮重G
、物体重G 和拉力F的大小记录在表一、二中。
滑 物
表一 ：G ＝2牛 表二：G ＝4牛
滑 滑
实 实
验 G F 验 G F
物 物
序 （牛） （牛） 序 （牛） （牛）
号 号
1 1 1.5 6 2 3.0
2 2 2.0 7 4 4.0
图14
3 4 3.0 8 6 5.0
4 6 4.0 9 8 6.0
5 8 5.0 10 10 7.0
①分析比较表一或表二中 F 与 G 的数据及相关条件，可得出的初步结论是：
物（ 9 ） 。
②分析比较实验序号 （ 10 ） 的数据及相关条件，可得出的初步结论是：使用动
滑轮匀速提起物体，当G 相等时，G 越大，所用竖直向上拉力F越大。
物 滑
③分析比较表中F与G 、G 的数据及相关条件，可发现其满足的数学关系式为
滑 物
（ 11 ） ，由此可判断：按图14所示方式使用动滑轮匀速提起物体，若要省力，需满足的
条件是 （ 12 ） 。
④该小组同学做多次实验的目的是 （ 13 ） 。（选填“A”或“B”）
A．取平均值，减小误差。 B．从实验数据中得到普遍规律。
26．小明同学要测定导体Rx的电阻，小华同学要测定标有“0.3A”字样小灯L的额定功率。
他们选取了电压均为6伏的电源、均标有“10Ω 2A”字样的滑动变阻器及开关和导线等
但在选取电表时，发现可选择的器材中只有一个电流表和一个电压表，经讨论后两位
同学各选取了一个电表。接着，他们分别将所选电表接入电路，并按规范步骤进行操
作。
①为了能顺利完成各自的测量任务，选取电流表的是 （ 14 ） 同学。
②选取电压表的同学闭合开关时，电压表示数为2.8伏；移动变阻器滑片至中点位置
时（即它接入电路的电阻为5欧），电压表示数为1.8伏。选取电流表的同学闭合电键时，
电流表示数为0.26安；将滑片移至中点位置时，电流表示数为0.3安。
综合上述信息，请计算求出小明同学两次测定的Rx的阻值。 （ 15 ） （计算电阻时
精确到0.1欧）小华同学测得小灯L的额定功率P 。 （ 16 ）
额题号 松江区2018~2019学年第二学期教学质量调研试卷
九年级理化（物理部分）参考答案
一、选择题
1.B 2.B 3.C 4.A 5.A 6.B 7.D 8.C
（共16分）
9.（1）1.5； （2）电能； （3）高压。
10.（4）相互； （5）形变； （6）重力。
11.（7）运动； （8）增大； （9）不变。
12.（10）连通器； （11）4.2×104焦；（12）热传递。
13.（13）0.5； （14）3； （15）6。
二、填空题 14.（16）①V表示数为0，A表示数为0，则R 断路；（1分）
1
（共23分） ②V表示数为U，A表示数为U/R ，则R 短路；（2分）
0 1
③V表示数为U，A表示数为0，则R 断路；（1分）
2
15.（17）光可以在真空中传播，而声音不能在真空中传播（2分）
（18）大气压强。
（19）不能。
（16空4分，17空2分，其余每空1分）
16. 重力的大小1分；方向和作用点1分。 2分
三、作图题
17. 入射光线1分；入射角的角度1分。 2分
（共7分）
18. 全部正确3分。 3分
19. F =ρ V g 2分
浮 水 排
（4 =1.0×103千克/米3×2×10-3米3×9.8牛/千克 1分
分） =19.6牛 1分
（1）W=Fs 1分
20.
=50牛×6米=300焦 1分
（4
（2）P=W/t 1分
分）
=300焦/10秒=30瓦 1分
① I=U /R =12伏/20欧=0.6安 3分
1 1 1
② W=U It=12伏×0.6安×10秒=72焦 2分
1 1 1
21. ③ 60欧 2安 a或b 2分
（9分） I =I +I =0.6安+2安=2.6安
最大 1 2最大
P =UI 1分
最大 最大
四、计算 =12伏×2.6安=31.2瓦 1分
题 ① m 水 =ρ 水 V 水 1分
（共26 =1.0×103千克/米3×2×10-2×0.3米 1分
分）
=6千克 1分
