电流的测量（提高）
撰稿：肖锋 审稿：雒文丽
【学习目标】
1.知道电流的单位、符号，以及生活中常见用电器的电流；
2.理解电流的概念；
3.知道电流表的用途、符号、使用规则；
4.能将电流表正确的接入电路，并能够画出相应的电路图。
【要点梳理】
要点一、电流的强弱
1、概念：表示电流的强弱（大小）的物理量，常用符号I表示。
2、单位：安培 （A）、毫安（mA）、微安（μA）
①安培（Andre M.Ampere 1775-1836）：法国物理学家，数学家。
● 安培是个数学天才，年纪很小已学会数学的基本知识和几何学；12岁开始学习微积分；18岁时已能重
复拉格朗日的《分析力学》中的某些计算。
● 他不但创造了“电流”这个名词，又将正电荷流动的方向定为电流的方向。
● 根据电流的性质发明了探测和量度电流的电流表。
● 安培将他的电磁现象的研究综合在《电动力学现象的数学理论》一书中，这是电磁学史上一部重要的
经典论著。
②单位换算：1A=1000mA 1mA=1000uA

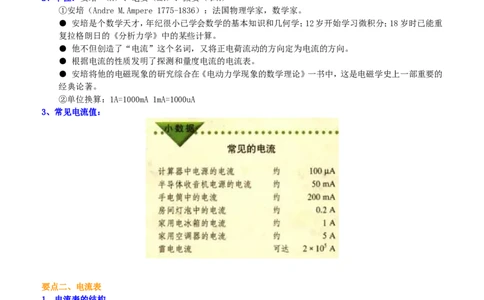

3、常见电流值：
要点二、电流表
1、电流表的结构
① 电流表的符号：
② 两个量程：0--0.6A（大格0.2A，小格0.02A）0--3A（大格1A，小格0.1A）。
③ 三个接线柱：乙图为两个量程共用一个“- ”接线柱，标着 “0.6”和“3”的为正接线柱；甲图为两个量
程共用一个“+”接线柱，标着“0.6”和“3”的为负接线柱。
④ 调节点：调节电流表的指针指零。2、电流表的使用规则

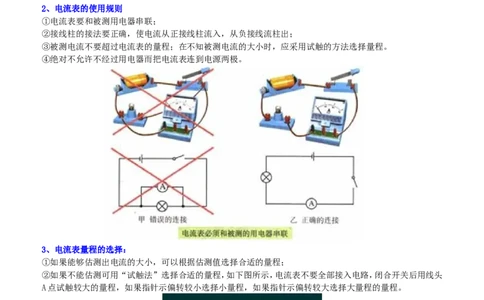

①电流表要和被测用电器串联；
②接线柱的接法要正确，使电流从正接线柱流入，从负接线流柱出；
③被测电流不要超过电流表的量程；在不知被测电流的大小时，应采用试触的方法选择量程。
④绝对不允许不经过用电器而把电流表连到电源两极。
3、电流表量程的选择：
①如果能够估测出电流的大小，可以根据估测值选择合适的量程；
②如果不能估测可用“试触法”选择合适的量程，如下图所示，电流表不要全部接入电路，闭合开关后用线头
A点试触较大的量程，如果指针示偏转较小选择小量程，如果指针示偏转较大选择大量程的量程。
4、电流表的读数
① 明确电流表所选量程；
② 确定电流表的分度值（一个小格代表多少）；
③ 接通电路后，看看表针向右总共偏过多少小格；④ 电流表的指针没有正对某一刻度，在两个刻度之间，这时指针靠近那个值就读那个值。
要点诠释：
1、使用电流表要选用合适的量程，并不是量程越大越好，如果选择的量程太小测不出电流还会烧坏电表，如果
量程太大，读数不准确。如：测量大小是0.08A的电流，如果选择0～3A的量程那么测量的结果是0.1A，如果选
用0～0.6A的量程测量结果是0.08A。
2、如果实验室电流表的量程是“0～0.6A”和“0～3A”测量时选择的是小量程，但是小量程的刻度不清楚，
大量程刻度清晰，这时可以读出大量程的结果，正好是小量程的5倍。
3、“正进负出” 电流从正接线柱流入，从负接线柱流出，不是连接电源的正负极。
【典型例题】
类型一、电流表的使用

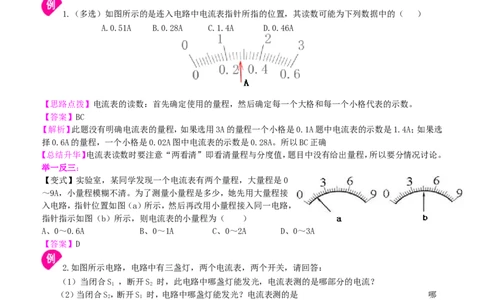

1.（多选）如图所示的是连入电路中电流表指针所指的位置，其读数可能为下列数据中的（ ）
A.0.51A B.0.28A C.1.4A D.0.46A
【思路点拨】电流表的读数：首先确定使用的量程，然后确定每一个大格和每一个小格代表的示数。
【答案】BC
【解析】此题没有明确电流表的量程，如果选用3A的量程一个小格是0.1A题中电流表的示数是1.4A；如果选
择0.6A的量程，一个小格是0.02A图中电流表的示数是0.28A。所以BC正确
【总结升华】电流表读数时要注意“两看清”即看清量程与分度值，题目中没有给出量程，所以要分情况讨论。
举一反三：
【变式】实验室，某同学发现一个电流表有两个量程，大量程是0
～9A，小量程模糊不清。为了测量小量程是多少，她先用大量程接
入电路，指针位置如图（a）所示，然后再改用小量程接入同一电路，
指针指示如图（b）所示，则电流表的小量程为（ ）
A、0～0.6A B、0～1A C、0～2A D、0～3A
【答案】D
2.如图所示电路，电路中有三盏灯，两个电流表，两个开关，请回答：
（1）当闭合S ，断开S 时，此电路中哪盏灯能发光，电流表测的是哪部分的电流？
1 2
（2）当闭合S，断开S 时，电路中哪盏灯能发光？电流表测的是 哪
2 1
部分的电流？
（3）当S 、S 都闭合时，此电路是一个什么电路？电流表测的是 哪
1 2
部分的电流？
（4）当S 、S 都断开时，电路是什么电路？
1 2
【答案】（1）L 灯亮； A 只测通过L 灯的电流。
3 1 3
（2）灯L 亮；电流表表A 测量通过灯L 的电流。
1 2 1
（3）灯L、L 、L 三盏灯都发光； A 测的是通过L 和L 灯的电流之和， A
1 2 3 1 2 3 2
测的是通过L 和L 灯的电流。
1 2
（4）灯L 、L 、L 三盏灯都发光；电流表A、A 没有接在电路中。
1 2 3 1 2
【解析】（1）当只闭合S ，断开S 时，只有L 灯亮，L 和L 灯被短路，此时电流表相当于导线，电流表阻
1 2 3 1 2
碍电流的作用很小，被视为零，这样电流就不通过L 和L 灯，只通过A 和灯L ，这时A 只测通过L 灯的
1 2 1 3 1 3电流。
（2）当闭合S ，断开S 时，只有灯L 亮，L 和L 灯被短路，电流表A 测的是通过L 灯的电流，此时电流只
2 1 1 2 3 2 1
通过L ，不通过L 和L 。
1 2 3
（3）当S 和S 都闭合时，此时的电路是一个并联电路，灯L 、L 、L 并联，三盏灯都发光，A 测的是通过L
1 2 1 2 3 1 2
和L 灯的电流之和，A 测的是通过L 和L 灯的电流。
3 2 1 2
（4）当S 和S 都断开时，此时的电路是一个串联电路，此时电流表没有接在电路中。
1 2

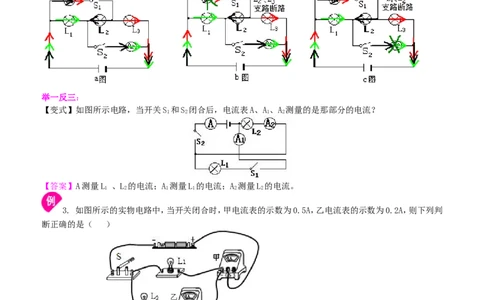

【总结升华】题目考查了在并联电路中，如何判断电流表测量那些用电器的电流，题目中所示电路图，假设两个
开关都闭合，三个灯并联，可以用“断路法”判断。方法如下：①画出电流的三条路径，如图a所示， L 所在支
1
路绿色箭头，L 所在支路黑色箭头，L 所在支路红色箭头。②判断电流表A 测量那一条（或几条）支路的电流可
2 3 1
以假设A 所在位置断开，图b所示，三条支路那一条（或几条）断路，A 测量的就是那一条（或几条）支路的电
1 1
流。同理可以判断A 如图c所示。
2
举一反三：
【变式】如图所示电路，当开关S 和S 闭合后，电流表A、A、A 测量的是那部分的电流？
1 2 1 2
【答案】A测量L 、L 的电流；A 测量L 的电流；A 测量L 的电流。
1 2 1 1 2 2
3. 如图所示的实物电路中，当开关闭合时，甲电流表的示数为0.5A，乙电流表的示数为0.2A，则下列判
断正确的是（ ）
A．通过灯L 的电流为0.5A B．通过灯L 的电流为0.3A
1 1
C．通过灯L 的电流为0.7A D．通过灯L 的电流为0.3A
2 2
【思路点拨】（1）分析电路结构，画出等效电路图；（2）根据并联电路的特点求出流过两灯泡的电流。
【答案】B
【解析】（1）根据电路图，作出等效电路图如图所示；（2）由等效电路图知：I =I =0.2A，由并联电路特点知，I =I -I =0.5A-0.2A=0.3A。
L2 A乙 L1 A甲 A乙
【总结升华】本题考查了电路结构分析、并联电路的特点，分析清楚电路结构，掌握并联电路的特点是正确解题
的关键。
类型三、综合应用
4. 小明在做“组成串联电路”的实验时，电路连好后闭合开关，两灯均不亮。经检查，电路连接无误，老
师告诉他是一个小灯泡坏了，请你帮助小明，在图所示的实验器材中任选一种，连入电路，检测出哪只灯泡坏
了，请按下面表格的要求填入检测实验的内容。
选用器材 检测电路图 现象及结论
【答案】
选用器材 检测电路图 现象及结论
导线 如果灯L 亮，则L 是坏的，
2 1
如果灯L 不亮，则L 是坏的。
2 2
电流表 当开关闭合后，如果电流表有示数则灯 L 是坏
1
的；
如是电流表无示数，则灯L 是坏的。
2
小灯泡 闭合开关后，如果小灯泡发光，则L 是坏的；
1
如果小灯泡不发光，则L 是坏的。
2
【解析】题目明确指出其中一个灯泡是坏的。（1）将导线与灯L 并联，则灯L 会被导线短路，闭合开关后，如果
1 1
灯L 亮，则L 是坏的，如果灯L 不亮，则L 是坏的。
2 1 2 2
（2）将电流表与灯L 并联，由于电流表的作用相当于导线，则灯L 会被电流表短路，闭合开关后，如果电流表
1 1
有示数，则L 是坏的，如果电流表无示数，则L 是坏的。
1 2
（4）将小灯泡与灯L 并联，则整个电路会形成混联。闭合开关后，如果小灯泡发光，则L 是坏的．如果小灯泡不
1 1
发光，则L 是坏的。
2【总结升华】题目考察了利用不同的器材来检测电路故障，根据灯泡是否发光，电流表示数异常等现象来判断
电路故障。
5. 请你仔细观察如下图所示实物电路。若此时闭合开关，电路的状态为_________（选填“通路”、“断
路”或“短路”）。
（1）请在图中去掉一根导线，将电路改成一个串联电路（在不需要的导线上画一个×）；
（2）请在图中改一根导线，将此电路改成并联电路，此时电流表测通过_______的电流（在不需要的导线上画
一个×，再补画上一条新的导线）。
【答案】短路；电路图a；电路图如图b；L
2
【解析】题目中导线直接连到了电源的两端，闭合开关后两个灯泡短路，电流表无示数；如果使两灯串联应该去
掉导线如图a所示；如果让两灯并联，应该去掉导线
【总结升华】此题考查电路故障和电路改错，电路改错相对于按要求连接电路较难，同学没在做题的时候要注
意归纳。
举一反三：
【变式】请你仔细观察如下图所示实物电路。若此时闭合开关，电路的状态
为_________（选填“通路”、“断路”或“短路”）。
（1）请在图中去掉一根导线，将电路改成一个串联电路（在不需要的导线上画一个×）；
（2）请在图中改一根导线，将此电路改成并联电路，此时电流表测通过
_______的电流（在不需要的导线上画一个×，再补画上一条新的导线）。
【答案】短路 电路图如图所示
