【巩固练习】
一、选择题
1.首先发现了电流的磁效应，用实验展示了电与磁联系的科学家是（ ）
A．法拉第 B．奥斯特 C．赫兹 D．麦克斯韦
2.下列关于增强螺线管磁性的方法中，错误的是（ ）
A. 增强线圈的匝数
B. 在螺线管中插入铁芯
C. 增加电流强度
D. 增大螺线管的电阻，而电压保持不变
3．如图所示，通电螺线管周围能自由转动的小磁针a，b，c，d（黑色磁极为N极）已静止，指向正确的是（ ）
A．小磁针a B．小磁针b C．小磁针c D．小磁针d
4.如图所示，当开关由闭合到断开时（ ）
A．电磁铁磁性增强，弹簧长度缩短 B．电磁铁磁性减弱，弹簧长度缩短
C．电磁铁磁性增强，弹簧长度变长 D．电磁铁磁性减弱，弹簧长度变长
5. 关于地磁场，下列说法错误的是（ ）
A.地磁场的两极就是地球的南北极
B.地球本身是一个大磁体，地球周围的磁场称为地磁场
C.指南针能指南北就是因为受到地磁场的作用
D.地磁场的两极与地理两极并不重合
6. 如图是汽车启动装置原理图对于过一装置及其工作特点，下列说法中不正确的是（ ）
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第1页 共5页让更多的孩子得到更好的教
A． 旋转钥匙能使电磁铁所在电路工作
B． 电磁铁的工作电压比电动机的工作电压低
C． 电磁铁通电时，上端是S极下端是N极
D． 电磁铁通电时，吸引上方的衔铁，使触点A向右与B接触
7.如图所示，开关闭合后，以下操作可使通电螺线管磁性增强的是 （ ）
A．减少电池个数 B．增加通电时间
C．滑动变阻器滑片P向右移 D．滑动变阻器滑片P向左 移

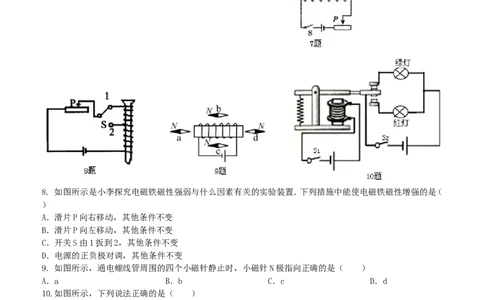

8. 如图所示是小李探究电磁铁磁性强弱与什么因素有关的实验装置．下列措施中能使电磁铁磁性增强的是（
）
A．滑片P向右移动，其他条件不变
B．滑片P向左移动，其他条件不变
C．开关S由1扳到2，其他条件不变
D．电源的正负极对调，其他条件不变
9. 如图所示，通电螺线管周围的四个小磁针静止时，小磁针N极指向正确的是（ ）
A．a B．b C．c D．d
10.如图所示，下列说法正确的是（ ）
A．当S 断开S 闭合时，红灯亮 B．当S 断开S 闭合时，绿灯亮
1 2 1 2
C．当S 闭合S 断开时，绿灯亮 D．当S、S 均闭合时，绿灯亮
1 2 1 2
11. 小明在学习电与磁的知识后，标出了如图所示四种情况下磁体的磁极（小磁针的黑端为N极），其中正确
的是（ ）
A． B． C． D．
二、填空题
12.下图为奥斯特实验示意图，比较甲与乙可得出的结论是： ；比较甲与丙可得出的结论
是： 。
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第2页 共5页让更多的孩子得到更好的教
13.如图所示，当开关闭合后，通电螺线管边的小磁针按如图所示方向偏转，则通电螺线管的a端为_________
极，电源的d端为_________极；当图中滑片P向右移动过程中，通电螺线管的磁性将_______（选填：“增强”、
“减弱”或“不变”）。
三、作图题
14. 如图甲所示，根据通入电流的方向，标出U形电磁铁的N、S极，在图乙中画出导线的绕法。
15. 在图中标出磁感线的方向和小磁针的N极和S极。
【答案与解析】
1.【答案】B
【解析】拉第的重要贡献是“磁生电”即法拉第电磁感应定律，故A错误；奥斯特首先发现了电流周围存在磁
场，故B正确；赫兹证明了电磁波的存在，故C错误；麦克斯韦重要贡献，电磁波的产生，即麦克斯韦定律，故D
错误。故本题选B。
2.【答案】D
【解析】因为电压保持不变，电阻增大，会导致电流强度减小，螺线管磁性减弱,故D是错误的。
3．【答案】C
【解析】由右手螺旋定则判断出通电螺线管的左端为N极，右端为S极，由同名磁极相互排斥，异名磁极相
互吸引知，只有小磁针c的指向正确。
4. 【答案】D
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第3页 共5页让更多的孩子得到更好的教
【解析】根据右手定则，伸出右手握住螺线管，四指弯曲指向电流的方向，则大拇指所指的方向——通电螺线管
的下端为N极，则上端为S极．根据同名磁极相互排斥，条形磁铁受到向上的斥力。当开关由闭合到断开时，电
路中的总电阻变大，电流变小，电磁铁的磁性减弱，电磁铁对条形磁铁的斥力减弱，弹簧会变长。故选D。
5.【答案】A
【解析】没有磁体和磁性材料的影响，磁针静止后指南北，说明地球本身就是一个大磁体，当然周围也存在着磁
场，指南针具有指向性就是因为受到它的影响，早在我国北宋时期，就已经发现地磁的南、北极和地理的南、北
极并不重合，现在我们知道，地磁北极在地球南极附近，地磁南极在地球北极附近，所以只有A错误。
6.【答案】C
【解析】AD、将汽车钥匙插入钥匙孔，转动钥匙相当于闭合电磁铁的开关，使电磁铁工作，吸引衔铁向下，使触
点A向右与B接触，把电动机所在电路接通，汽车启动。故AD正确；
B、由图知，电磁铁的工作电压只是电动机的工作电压的一部分，电磁铁的工作电压比电动机的工作电压低，故
B正确；
C、电磁铁上端无论是S极还是N极，都会对衔铁有吸引作用，故C错。
故选C。
7.【答案】D
【解析】要使通电螺线管的磁性增强，可以增大螺线管的电流，增大线圈的匝数。减少电池个数会减小电流，减
弱线圈的磁性；增加通电时间与磁性的增强无关；滑片向右移动时，电阻变大，电流变小，磁性减弱；只有D是
正确的。
8.【答案】B
【解析】滑片右移，电路中的电阻增大，电流减小，电磁铁的磁性会减弱，故A不合题意；滑片左移，电路中的电
阻减小，电流增大，电磁铁的磁性会增强，故B符合题意；开关S由1扳到2时，线圈的匝数减少，电磁铁的磁
性会减弱，故C不符合题意；电源的正负极对调只会改变电流的方向，对电磁铁的磁性不会有影响，故D不合
题意。

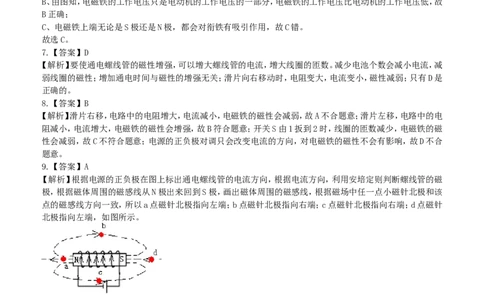

9.【答案】A
【解析】根据电源的正负极在图上标出通电螺线管的电流方向，根据电流方向，利用安培定则判断螺线管的磁
极，根据磁体周围的磁感线从N极出来回到S极，画出磁体周围的磁感线，根据磁场中任一点小磁针北极和该
点的磁感线方向一致，所以a点磁针北极指向左端；b点磁针北极指向右端；c点磁针北极指向右端；d点磁针
北极指向左端，如图所示。
10.【答案】B
【解析】当S 断开、S 断开时，左侧的控制电路无电流，电磁铁无磁性，右侧的工作电路也是断开的，所以两灯
1 2
均不能工作；当S 断开、S 闭合时，左侧的控制电路无电流，电磁铁无磁性，由于弹簧的原因，动触点与绿灯的
1 2
触电接触，同时由于右边的工作电路也是闭合的，所以此时的绿灯亮，故A错误、B正确；当S、S 闭合时，左侧
1 2
的控制电路有电流，电磁铁有磁性，由于弹簧的原因，动触点与红灯的触电接触，同时由于右边的工作电路也
是闭合的，所以此时的红灯亮，故D错误。当S 闭合S 断开时，左侧的控制电路断开，电磁铁无磁性，同时右侧
1 2
的工作电路断开，因此工作电路无电流，所以两灯都不亮，故C错误。
11.【答案】C
【解析】A、在磁体外部磁感线的方向是由N极到S极，则小磁针静止时N极指向磁感线的方向，故A错误；
B、由安培定则可以判定螺线管的左端为N极，根据异名磁极相互吸引，小磁针的N极应指向右端，故B错误；
C、由安培定则可以判定螺线管的上端是N极，异名磁极相互吸引，故C正确；
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第4页 共5页让更多的孩子得到更好的教
D、同A一样，磁感线的方向与小磁针N极的指向是相同的，现在正好相反，故D错误；故选C。
12. 【答案】通电导体周围存在着磁场（或电流的磁效应）；电流的磁场方向跟电流方向有关。
【解析】该实验中的甲、丙图表明，当有电流通过导体时，就有磁场产生，可通过电流的方向不同，说明小磁
针偏转不同，即电流的磁场方向跟电流的方向有关。乙图断开，无电流，则小磁针不偏转。
13. 【答案】N 负 减弱
【解析】小磁针N级指向b说明b为螺线管S级，用右手大拇指指向a，根据四指环绕方向d为电源负极,当P
向右移动时阻值变大，电流变小，螺线管磁性减弱。
14. 【答案】
15. 【答案】
【解析】电流从螺线管的右端流入左端流出，结合线圈绕向，利用安培定则可以确定螺线管的左端为N极，右端
为S极。磁感线的方向是：在磁体的周围N极流出，回到S极．由于螺线管的左端为N极，由此可以确定磁感线
的方向是向右的。根据异名磁极相互吸引可以确定与螺线管右端S极靠近的是小磁针的N极，则小磁针的左端
为N极。
