姓名：_______________时间：_______________
一、填空题
1、杠杆在我国古代早就有了许多巧妙的应用，有时人们使用动力臂比阻力臂长的杠杆是为了 ；有时
却要使用费力杠杆，那又是为了 。
2、如图11所示的均匀杠杆，刻度线之间的距离都是相等的。使用前应先调
节 ，使杠杆在水平位置平衡。杠杆平衡后，在杠杆的
P刻线处挂2个钩码，为了使杠杆在水平位置重新平衡，应该在A刻线处
挂 个钩码。（每个钩码的质量都相等）

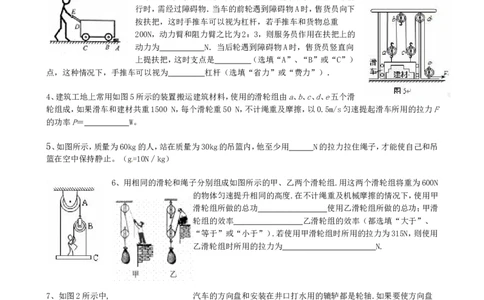

3、如图所示是列车上常用的手推车，车内货物均匀摆放．车前
行时，需经过障碍物．当车的前轮遇到障碍物A时，售货员向下
按扶把，这时手推车可以视为杠杆，若手推车和货物总重
200N，动力臂和阻力臂之比为2：3，则服务员作用在扶把上的
动力为 N．当后轮遇到障碍物A时，售货员竖直向
上提扶把，这时支点是 （选填“A”、“B”或“C”）
点，这种情况下，手推车可以视为 杠杆（选填“省力”或“费力”）．
4、建筑工地上常用如图5所示的装置搬运建筑材料，使用的滑轮组由a、b、c、d、e五个滑
轮组成，如果滑车和建材共重1500 N，每个滑轮重50 N，不计绳重及摩擦，以0.5m/s匀速提起滑车所用的拉力F
的功率P＝ W。
5、如图所示，质量为60kg的人，站在质量为30kg的吊篮内，他至少用 N的拉力拉住绳子，才能使自己和吊
篮在空中保持静止。（g=10N∕kg）
6、用相同的滑轮和绳子分别组成如图所示的甲、乙两个滑轮组.用这两个滑轮组将重为600N
的物体匀速提升相同的高度.在不计绳重及机械摩擦的情况下，使用甲
滑轮组所做的总功 使用乙滑轮组所做的总功；甲滑
轮组的效率 乙滑轮组的效率（都选填“大于”、
“等于”或“小于”）.若使用甲滑轮组时所用的拉力为315N，则使用
乙滑轮组时所用的拉力为 N.
7、如图2所示中, 汽车的方向盘和安装在井口打水用的辘轳都是轮轴.如果要使方向盘
的操作更省力,应该把方向盘做大一些还是小一些? ；如
果要使通过辘轳打水更省力一些，应该把辘轳缠绕绳子的轴做粗一些还是细一
些？ 。
8、一辆小汽车陷进了泥潭，司机按如图5所示
的甲、乙两种方式安装滑轮，均可能将小汽车
从泥潭中拉出。你认为甲方式中滑轮的的作用
是 ；设两种方式将汽车拉
出的最小力的大小分别是F、F ；则F
1 2 1
F（填“＞”“＜”或“＝”）；如按乙方式，人拉绳头移动了0.5m，那么小汽车被拉动了 m。
2
19、水平地面上一静止木箱重800N，某人用50N的水平推力推动木箱前进10m,撤消推力后木箱又继续前进了2m,
全过程中,水平推力做功 _ J,重力做功 _ J。
二、选择题
10、如图所示，是一种指甲刀的结构示意图，下列说法正确的是（ ）
A．ABC是一个省力杠杆 B．D处刀刃较薄，可以增大压力
C．杠杆ABC上有粗糙的花纹，可以减小摩擦
D．指甲刀只有两个杠杆，一个省力杠杆，一个费力杠杆

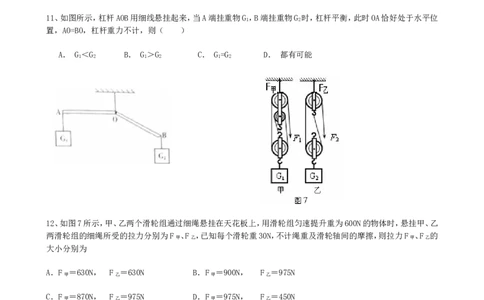

11、如图所示，杠杆AOB用细线悬挂起来，当A端挂重物G，B端挂重物G 时，杠杆平衡，此时OA恰好处于水平位
1 2
置，AO=BO，杠杆重力不计，则（ ）
A． G＜G B． G＞G C． G=G D． 都有可能
1 2 1 2 1 2
12、如图7所示，甲、乙两个滑轮组通过细绳悬挂在天花板上，用滑轮组匀速提升重为600N的物体时，悬挂甲、乙
两滑轮组的细绳所受的拉力分别为F 、F ，已知每个滑轮重30N，不计绳重及滑轮轴间的摩擦，则拉力F 、F 的
甲 乙 甲 乙
大小分别为
A．F ＝630N， F ＝630N B．F ＝900N， F ＝975N
甲 乙 甲 乙
C．F ＝870N， F ＝975N D．F ＝975N， F ＝450N
甲 乙 甲 乙
13、如图所示是使用简单机械匀速提升同一物体的四种方式(不计机械自重和摩擦)，其中所需动力最小的是
214、如图是胖子和瘦子两人用滑轮组锻炼身体的简易装置（不考虑轮重和摩擦）。使用时:
（1）瘦子固定不动，胖子用力 拉绳使 匀速上升。（2）胖子固定不动，瘦子用力 拉绳使 匀速上升。下列说
法中正确的是( ) A． ＜ B． ＞
C． = 2 D． 以上说法都不对

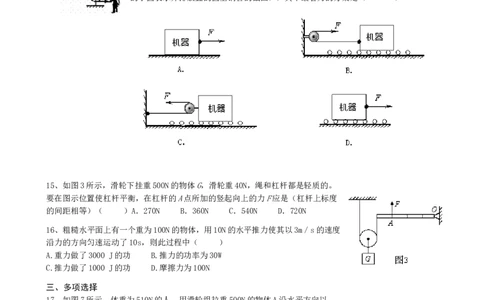

20、工厂为了搬运一个笨重的机器进车间，某工人设计了下图所示的四种方案（机器下方
的小圆表示并排放置的圆型钢管的截面），其中最省力的方案是（ ）
15、如图3所示，滑轮下挂重500N的物体G，滑轮重40N，绳和杠杆都是轻质的。
要在图示位置使杠杆平衡，在杠杆的A点所加的竖起向上的力F应是（杠杆上标度
的间距相等）（ ）A．270N B．360N C．540N D．720N
16、粗糙水平面上有一个重为100N的物体，用10N的水平推力使其以3m／s的速度
沿力的方向匀速运动了10s，则此过程中（ ）
A.重力做了3000 J的功 B.推力的功率为30W
C.推力做了1000 J的功 D.摩擦力为100N
三、多项选择
17、如图7所示，体重为510N的人，用滑轮组拉重500N的物体A沿水平方向以
0.02m/s的速度匀速运动。运动中物体A受到地面的摩擦阻力为200N。动滑轮重为
20N（不计绳重和摩擦，地面上的定滑轮与物体A相连的绳子沿水平方向，地面上的
定滑轮与动滑轮相连的绳子沿竖直方向，人对绳子的拉力与对地面的压力始终竖直
向下且在同一直线上，）。则下列计算结果中正确的是
A．绳子自由端受到的拉力大小是100N B．人对地面的压力为400N
C．人对地面的压力为250N D．绳子自由端运动速度是0.04m/s
3五、实验,探究题
18、小明在做“探究杠杆的平衡条件”实验中： (1)实验前调节杠杆右端的平衡螺母，
使其在水平位置平衡，在水平位置平衡时杠杆重力的力臂为 ．
(2)在右图中，杠杆在水平位置平衡后，小明调节左边钩码的个数和位置，使杠杆水平
平衡时，测出F=1.2N，F=1.5N；OA=30cm，OB=20cm．他将所得数据直接代入杠杆平衡
1 2
条件的公式中，发现F×OA和F×OB并不相等，从而认为杠杆的平衡条件不一定是F
1 2 1
l= Fl．小明的失误是 ．
1 2 2

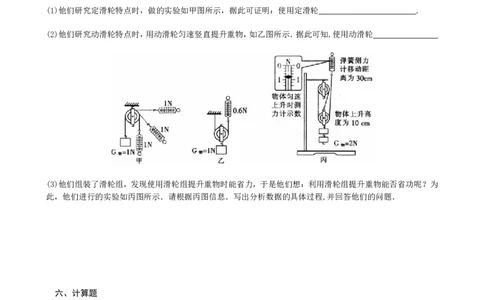

19、同学们共同研究滑轮的特点：
(1)他们研究定滑轮特点时，做的实验如甲图所示，据此可证明：使用定滑轮 .
(2)他们研究动滑轮特点时，用动滑轮匀速竖直提升重物，如乙图所示．据此可知,使用动滑轮
(3)他们组装了滑轮组，发现使用滑轮组提升重物时能省力，于是他们想：利用滑轮组提升重物能否省功呢？为
此，他们进行的实验如丙图所示．请根据丙图信息．写出分析数据的具体过程,并回答他们的问题．
六、计算题
20、斜面是一种常见的简单机械，在生产和生活中利用斜面提升物体可以省力。图示为倾角θ=30°,的固定斜面
用平行于斜面的拉力F=4N，将一物体从斜面底端匀速拉上斜面，已知物体上升的高度h=1m。
(1)求拉力F做的功；
(2)若斜面的高度H一定，倾角θ可以改变，试推导：在不考虑摩擦时，用平行于斜面的拉力
F将重为G的物体匀速拉上斜面顶端．θ越小,F越小。
421、边长为10cm的正方体物块重90N，放在水平桌面上如图10甲所示；若用图10乙所示滑轮组提升，
每个滑轮重30N，求：
(1)如图10甲所示，物块对水平桌面的压强为多大
(2)在乙图中画出滑轮组最省力的绕线方法
(3)用最省力绕线提升物体时，拉力的大小？此时滑轮组的机械效率？（不考虑滑轮组的摩
擦和绳重）
22、如图所示，工人师傅用一个滑轮组在40s内将重600N的木箱从地面匀速吊上4m高的阳台，所用的拉力为
220N，不计绳重和摩擦．求：
(1)木箱匀速上升的速度；
(2) 工人师傅做的有用功；
(3) 动滑轮的重力．
23、如图所示，用滑轮组拉着重物沿竖直方向做匀速直线运动。已知拉力F是300N，滑轮重与
绳子摩擦不计，求：①重物的重力；②重物移动1m，绳子移动多少？
参考答案
5一、填空题
1、 省力 省距离
2、平衡螺母 5
3、（1）由杠杆平衡条件可知： FL =GL ，
动 阻
∵G=200N，L ：L =2：3，
动 阻
∴F= G = ×200N = 300N；
（2）当小推车后轮遇到障碍物A时，售货员向上提扶把，车体是绕着B点转动的，故B点就是支点．因为货物在车
内摆放均匀，重心就在车箱的中心，重力是阻力，人对车的力作用在车把上，方向向上，所以手推车在使用过程中，
动力臂大于阻力臂，是省力杠杆．故答案为：300；B；省力．
4、800 5、225
6、 等于 、 等于 、 21 0
7、大些 细些 8、改变力的方向，＞，0.25 19、500 、 0
二、选择题
10、B 11 A 12、B 13、D 14、B 15、B 16、D
三、多项选择
17、BD
五、实验,探究题
18、(1)0 (2)误将OA当作动力臂
19、(1)在改变动力方向时，不会改变拉力的大小（或“能改变动力方向，但不能省力”）（1分）
(2)可以省力，但不能改变动力方向（1分）
(3)W＝Gh=2×0.1＝0.2J(1分) W＝Fs＝0.8×0.3＝0.24J(1分)
1 2
[或 （2分）]
经比较W< W(或η<1)，所以使用滑轮组不能省功（1分）
1 2
6六、计算题
20、（1）物体上升时沿斜面运动的距离s=2h=2m， 故拉力做的功W=Fs=4×2J=8J； (2)斜面的长s
=H/sinθ,不考虑摩擦时，W有用=W总，即Gh=FH/sinθ,得F=Gsinθ,故G一定时，θ越小，F越小。
21、(1) S=a2=0.01m2……（1分）
P=F/S=G/S=9000Pa……（1分）
(2)如图所示……（2分）
(3)F=(G ＋G )/n=(90N＋30N)/3=40N……（2分）
物 动
η=W /W ＝(G h)/(FS)= G /(nF)=90N/(3×40N)=75%……（2分）
有 总 物 物
22、（1）0.1m/s (2)2400J (3)60N
23、G=NF=3 x 300N=900N, S=nh=3x1m=3m
