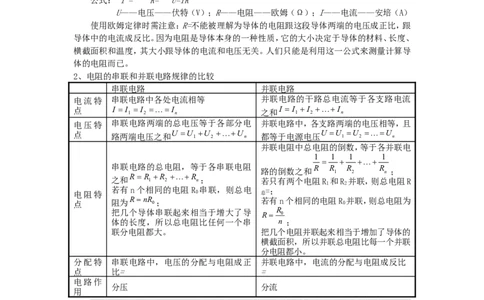

欧姆定律 第一节电阻上的电流跟两端电压的关系 当电阻一定时，导体中的电流跟导体两端的电压成正比。 当电压一定时，导体的电流跟导体的电阻成反比。 第二节 欧姆定律及其应用 1、欧姆定律 内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。（德国物理学家 欧姆） 公式： I = R= U=IR U——电压——伏特（V）；R——电阻——欧姆（Ω）；I——电流——安培（A） 使用欧姆定律时需注意：R=不能被理解为导体的电阻跟这段导体两端的电压成正比，跟 导体中的电流成反比。因为电阻是导体本身的一种性质，它的大小决定于导体的材料、长度、 横截面积和温度，其大小跟导体的电流和电压无关。人们只能是利用这一公式来测量计算导 体的电阻而已。 2、电阻的串联和并联电路规律的比较 串联电路 并联电路 电流特 串联电路中各处电流相等 并联电路的干路总电流等于各支路电流 点 I I 1 I 2 I n 之和 I  I 1 I 2 I n 电压特 串联电路两端的总电压等于各部分电 并联电路中，各支路两端的电压相等，且 点 路两端电压之和 U U 1 U 2 U n 都等于电源电压 U U 1 U 2 U n 并联电阻中总电阻的倒数，等于各并联电 1 1 1 1    串联电路的总电阻，等于各串联电阻 R R R R 路的倒数之和 1 2 n ； RR R R 之和 1 2 n； 若只有两个电阻R 和R 并联，则总电阻R 1 2 电阻特 若有n个相同的电阻R 0 串联，则总电 总 =； 点 阻为 RnR 0； 若有n个相同的电阻R 0 并联，则总电阻为 把几个导体串联起来相当于增大了导 R R 0 体的长度，所以总电阻比任何一个串 n ； 联分电阻都大。 把几个电阻并联起来相当于增加了导体的 横截面积，所以并联总电阻比每一个并联 分电阻都小。 分配特 串联电路中，电压的分配与电阻成正 并联电路中，电流的分配与电阻成反比 点 比= = 电路作 分压 分流 用 *电路（串联、并联）中某个电阻阻值增大，则总电阻随着增大；某个电阻阻值减小，则总 电阻随着减小。 第三节 电阻的测量 伏安法测量小灯泡的电阻 【实验原理】R= 【实验器材】电源、开关、导线、小灯泡、电流表、电压表、滑动变阻器。 【实验电路】 1【实验步骤】 ①按电路图连接实物。 ②检查无误后闭合开关，使小灯泡发光，记录电压表和电流表的示数，代入公式R=算出小灯 泡的电阻。 ③移动滑动变阻器滑片P的位置，多测几组电压和电流值，根据R=，计算出每次的电阻值，并 求出电阻的平均值。 【实验表格】 次数 电压U/V 电流I/A 电阻R/Ω 平均值R/Ω 1 2 3 【注意事项】 ①接通电源前应将开关处于断开状态，将滑动变阻器的阻值调到最大； ②连好电路后要通过试触的方法选择电压表和电流表的量程； ③滑动变阻器的作用：改变电阻两端的电压和通过的电流；保护电路。 欧姆定律计算练习题 1、如右图所示，电源电压保持不变，R＝15Ω，若在电路中再串联一 个阻值为60Ω的电阻，电流表 的示数为0.2A。要使电流表的示数增大为1.2A，需在图中如何连接 电阻?阻值为多大? 2、如图所示的电路中，A、B两点间的电压是 6V，电阻 R =4Ω，电阻R 两端的电压是2V， 1 1 求：R 中的电流强度和电阻R 。 1 2 23、如图所示的电路中R =5Ω，当开关S闭合时，I=0.6A，I =0.4A，求 1 1 R 的电阻值。 2 4、如图所示的电路中，电流表示数为0.3A，电 阻R =40Ω，R =60Ω，求：干路电流I。 1 2 5、如图所示的电路中，电源电压若保持不变。R =4Ω， 1 R =6Ω。 3 ⑴、如果开关S 、S 都断开时，电流表示数为0.6A，那么电 1 2 源电压多大？ ⑵、如果开S 、S 都闭合时，电流表示数为 2A，那么R 的 1 2 2 阻值是多大？ 6、如图示的电路中，电源电压为6V，且保持不变，电阻R 、 1 R 、R 的阻值分别为8Ω、4Ω、12Ω。 2 3 求：⑴、如果开关S 、S 都断开时，电流表电压表的示数是 1 2 多大？ ⑵、如果开关S 、S 都闭合时，电流表的示数是多大？ 1 2 7、有一电阻为20Ω的电灯，在正常工作时它两端的电压为10V。但是我们手边现 3有的电源电压是12V，要把电灯接在这个电源上，需要给它串联一个多大的电阻 （无图） 8、如图所示，R =10Ω，滑动变阻器R 的阻值变化范围是 1 2 0~20Ω。当滑片 P 移至 R 的最左端时，电流表示数为 2 0.6A。当滑片P移至R 的最右端时，电流表和电压表的示 2 数各是多少？ 9、右图所示，R =10Ω，将滑动变阻 1 器R 的滑片置于右端，这时电压表、 2 电流表的示数分别为10V、0.2A。 求：⑴、电阻R 两端的电压； 1 ⑵、当移动滑动变阻器的滑片后 电流表的示数如 右下图所示，求这时滑动变阻器接入电路的电阻。 10、右图所示，电源的电压为6V保持不变，电阻R =5Ω，变阻器R 的最 1 2 大阻值是10Ω。求：电流表、电压表的示数的变化范围。 11、如右图所示的电路中，R =30Ω，闭合开关S后，滑动变阻器的滑片 1 P移动到a端时，电流表的示数I =0.2A；当滑动变阻器P移动到b端 1 时，电流表的示数I =0.1Ω。求：滑动变阻器ab间的阻值 2 Rab是多少？ 412、如右图示，R =20Ω，当开关S闭合时电流表示数为0.3A，当开关S 1 断开时，电流表的示数变化了0.1A，求电阻R 的阻值。 2 13、有一只电铃，它正常工作时的电阻是10Ω，正常工作时的电压是4V，但我们 手边只有电压为6V的电源和几个10Ω的电阻，要使电铃正常工作，该怎么办？ （无图） 14、如图所示，电阻R 的电阻为10Ω，R 为30Ω，当开关S断开时，安培示数为 1 2 0.6A，则当K闭合时，安培表的示数为多少？ 15、如图所示电路，R =10Ω，电源电压不变，当在电路中再随意串联一 0 个R =30Ω的电阻时，电流表示数为I =0.25A，⑴、求电源电压 1 1 ⑵若要使电流表示数为I =1.2A，需在右图中如何连接电阻？阻值为多 2 大？ 16、如右图所示，电路R =10Ω，R =20Ω，R =20Ω，当S 闭合，S 断开时，电压表 1 2 0 1 2 的示数为3.0V；当开关当S 断开，S 闭合时，电压表的示数为多少？ 1 2 17、如图14所示的电路，R=4Ω，另一个电阻Rx和电源电压U未知，当闭合开 关S ，而S 、S 断开时，电流表的示数为0.5A；如果断开S ，闭合开关S 、S 时， 2 1 3 2 1 3 电流示数为2.25A。求：电阻Rx的阻值。 518、如右图示电源电压为9V，R =3Ω，滑动变阻器R 的变化范围为0~20Ω，如 1 2 果电流表采用0~0.6A量程，电压表采用0~3V量程，为了不使电流表、电压表损 坏求滑动变阻器R 的取值范围。 2 19、将一个阻值为10Ω的电铃与一个滑动变阻器串联后，接在电压为15伏的电 源的两端，当滑动变阻器的阻值为15欧时，电铃恰好正常工作此时电路中电流 和电铃两端电压各多大？若电源电压改为9伏，欲使电铃仍然正常工作，变阻器 的阻值应变为多大？（无图） 20、如右图所示，当滑动变阻器调至阻值为15Ω时，电流表、电压表的示数分别 为0.6A，15V。求当滑动变阻器调至阻值为23Ω时，电流表、电压表的示数为多少？ 21、如图示的电路中，电源电压若保持不变，R =4Ω，R =6Ω。 1 2 ⑴、如果开关S 、S 都断开时，电流表的示数为0.6A，那么电 1 2 源电压是多大？⑵、如果开关S 、S 都闭合时，电流表的示数 1 2 为2A，那么R 的阻值是多大？ 3 22、某公共场所（公共楼梯，医院走廊内）有一盏长明灯，电阻为500欧，要保证其 使用寿命，规定允许通过的最大电流为0.2安。问应该怎样才能将这盏长明灯接 到照明电路上？（无图） 623、如图示，R =5Ω，R =20Ω，它们与R 串联，接在电压为U的电源上，电压表 1 3 2 V 的示数为10V，V 的示数为25V，求电源的电压是多少？ 1 2 24、如右图，电源电压为18V，R 是0~50Ω的变阻器，合上S后，A表 2 示数为0.5A，V表示数为5V， 求⑴、R 和变阻器接入电路中部分的电阻是多少。 1 ⑵、如果A表的量程是0~0.6A，V表的量程是0~15V，为了使电表不 致被损坏，滑动变阻器接入电路的阻值不得小于多少？ 25、电阻R 和R 串联后接在电压为9V的电源上，通过R 的电流强度是0.3A， 1 2 1 R 的阻值为10Ω，求R 两端的电压和电阻大小。（要求画电路图，在图上标出有 2 1 关物理量） 26、如右图示，电源电压U恒定，当开关S闭合时，电流表的示数为1.2A；当开关 断开时，电流表的示数是0.4A，电压表的示数为6V，则两个灯泡的电阻分别是多 7大？ 27、电阻R 的阻值为10Ω，当电阻R 和R 以某种方法连接在电源两端时，R 两 1 1 2 1 端的电压为9V，当两电阻以另一种方法连接后接在同一电源两端时，R 两端的 1 电压为3V，求电阻R 的阻值。（无图） 2 28、如右图所示的电路中，R =6Ω，滑动变阻器的规格为“1A、20Ω”，电源电压 1 为4.5V并保持不变。电流表量程为0~0.6A，电压表的量程为0~3V。 求：1.为保护电表，则滑动变阻器的变化范围为多少？ 2.当滑动变阻器R 为8Ω时，电流表、电压表的示数分别为多少？ 2 答案 1、并；15Ω 2、0.5A；8Ω 3、10Ω 4、0.5A 5、（1）6V；（2）12Ω 6、（1）0.5A （2）1.25A 7、4Ω 8、0.2A 9、（1）2V （2）5Ω 10、0.4A~1.2A；2V~6V 11、30Ω 12、10Ω 13、将两个10Ω电阻并联后在和电铃串 联 814、0.8A 15、（1）10V （2）50Ω 16、4.5V 17、8Ω 18、12Ω~20Ω 19、5Ω 20、0.5A；12.5A 21、12Ω 22、串联一个600Ω的电阻 23、30V 24、20Ω 25、6V； 20Ω26、R =5Ω;R =10Ω 27、20Ω 28、(1)1.5Ω~12Ω 1 2 (2)0.32A；2.56V 9
