2017-2018 学年云南省保山市腾冲八中九年级（上）期末物理试
卷
一、选择题（本大题共8个小题，每个小题只有一个正确选项，每小题3分，共24
分）

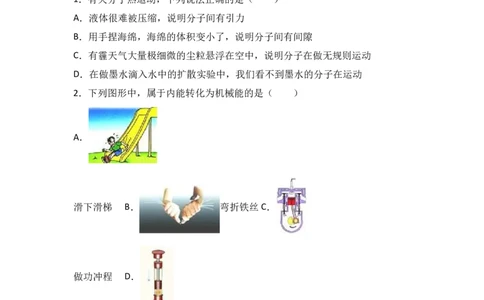

1．有关分子热运动，下列说法正确的是（ ）
A．液体很难被压缩，说明分子间有引力
B．用手捏海绵，海绵的体积变小了，说明分子间有间隙
C．有霾天气大量极细微的尘粒悬浮在空中，说明分子在做无规则运动
D．在做墨水滴入水中的扩散实验中，我们看不到墨水的分子在运动
2．下列图形中，属于内能转化为机械能的是（ ）
A．
滑下滑梯 B． 弯折铁丝C．
做功冲程 D．
压缩点火
3．下列关于温度、内能和热量的说法，正确的是（ ）
A．0℃的冰没有内能
B．物体吸收热量，温度不一定升高
C．物体温度越高，所含热量越多
D．物体的机械能越多，其内能就越多4．质量相等、初温相同的a、b两种不同液体，分别用两个完全相同的加热器加热．
加热过程中，温度随时间变化的图线如图所示，根据图线比较两液体的比热容是
（ ）
A．a液体比热容大 B．b液体比热容大
C．两种液体比热容一样大 D．无法判断

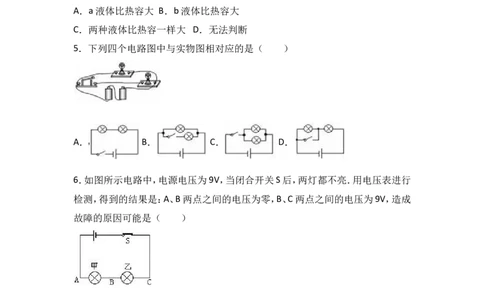

5．下列四个电路图中与实物图相对应的是（ ）
A． B． C． D．
6．如图所示电路中，电源电压为9V，当闭合开关S后，两灯都不亮．用电压表进行
检测，得到的结果是：A、B两点之间的电压为零，B、C两点之间的电压为9V，造成
故障的原因可能是（ ）
A．电源接触不良 B．甲灯接触不良或灯丝断开
C．开关接触不良 D．乙灯接触不良或灯丝断开
7．下列做法符合安全用电原则的是（ ）
A．保险丝可以用钢丝代替
B．使用测电笔时手要接触笔尾金属体
C．家用电器着火时迅速用水来灭火
D．家中空气开关跳闸（断开）后马上将其闭合8．如图所示，电源电压保持不变，开关S 已闭合，若再闭合开关S ，则下列分析正
1 2
确的是（ ）
A．电压表示数变大B．电流表A 示数变大
1
C．电流表A 示数变大 D．小灯泡的亮度不变
2

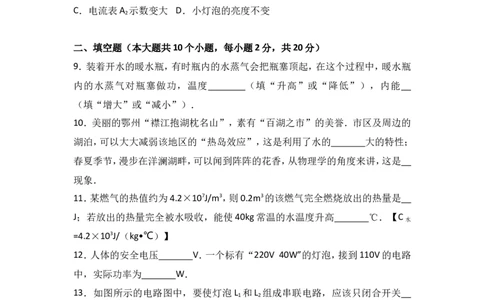

二、填空题（本大题共10个小题，每小题2分，共20分）
9．装着开水的暖水瓶，有时瓶内的水蒸气会把瓶塞顶起，在这个过程中，暖水瓶
内的水蒸气对瓶塞做功，温度 （填“升高”或“降低”），内能
（填“增大”或“减小”）．
10．美丽的鄂州“襟江抱湖枕名山”，素有“百湖之市”的美誉．市区及周边的
湖泊，可以大大减弱该地区的“热岛效应”，这是利用了水的 大的特性；
春夏季节，漫步在洋澜湖畔，可以闻到阵阵的花香，从物理学的角度来讲，这是
现象．
11．某燃气的热值约为4.2×107J/m3，则0.2m3的该燃气完全燃烧放出的热量是
J；若放出的热量完全被水吸收，能使40kg常温的水温度升高 ℃．【C
水
=4.2×103J/（kg•℃）】
12．人体的安全电压 V．一个标有“220V 40W”的灯泡，接到110V的电路
中，实际功率为 W．
13．如图所示的电路图中，要使灯泡L 和L 组成串联电路，应该只闭合开关
1 2
，若要使灯泡L 和L 组成并联电路，应该只闭合开关 ．
1 2
14．如图是某取暖器的简化工作电路图，图中元件M是装有扇叶的电动机，元件
R通电时会产生热，若只闭合开关S ，则送的是 风（“冷”、“热”）．为
1了安全起见，取暖器一般都要安装一个跌倒开关S，使取暖器倾倒时整个电路断
开，则跌倒开关S应安装在图中的 处．（选填“a”、“b”、“c”或“d”）
15．一个标有“6V 0.5A”的小灯泡要接在 10V 的电源上使它正常发光，应
联一个阻值为 Ω的电阻．
16．标有“0.5A20Ω”和“0.6A10Ω”的两个电阻，如果串联在电路中，两端允许加
的最大电源电压为 V，如果并联在电路中，干路中的最大电流为
A．
17．两电阻R ：R =5：3，将他们串联在电路中，则U ：U = ，消耗的功率之
1 2 1 总
比P ：P = ．
1 2

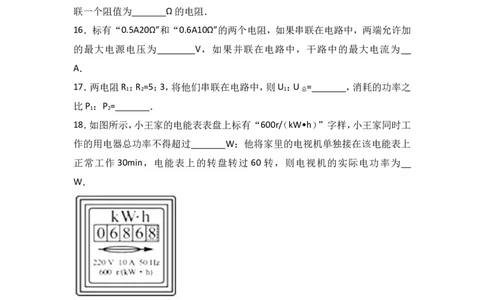

18．如图所示，小王家的电能表表盘上标有“600r（/ kW•h）”字样，小王家同时工
作的用电器总功率不得超过 W；他将家里的电视机单独接在该电能表上
正常工作 30min，电能表上的转盘转过 60 转，则电视机的实际电功率为
W．
三、作图、实验、探究题（本大题共4个小题，共31分）
19．请用笔画线代替导线在图中连接家庭电路．要求开关控制螺口灯泡，三孔插座直接接入电路．
20．如图所示，电流表的示数为 A
21．根据图1所示电路图，将图2的实物图连接完好．
22．某同学利用如图所示的电路“探究电流跟电阻的关系”实验时，电源电压为
6V且保持不变，用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω，实验电路图如
图1，根据记录的数据绘制了如图2的图象．
（1）在连接电路时，开关应处于 状态，滑动变阻器的滑片应处于一端．
（2）在实验中，用10Ω的电阻替换5Ω电阻继续进行实验时，滑动变阻器的滑片应
向端滑动 （选填“左”或“右”），使电压表的示数为 V．
（3）小华在实验时，闭合开关，发现电压表无示数，电流表有示数，则电路可能发
生的故障是 ．
（4）为了完成整个实验的探究，实验中滑动变阻器的最大阻值不能小于
Ω．
（5）根据实验数据，得出结论： ．
23．在“测量小电灯功率”的实验中，小电灯的额定电压为2.5V，正常发光时的
电阻约为10Ω．
（1）请你用笔画线代替导线，将图甲中实物电路连接完整．
（2）连接好电路，闭合开关，小电灯发光，但电压表示数为0，经检查，图中a、b、
c、d四根导线有一根断了，则该导线是 （填写字母）．
（3）排除故障，闭合开关，移动变阻器的滑片 P的过程中，眼睛应先注视
表的示数，然后读出另一电表示数，当小电灯正常发光时，电流表的示数如图乙
所示，则小电灯的额定功率为 W．
（4）在小电灯正常发光时，再将滑片P向B端移动到某一位置，此时电流表示数
将 （选填“变小”或“变大”），小电灯的实际功率 （选填“大
于”、“小于”或“等于”）额定功率．
（5）实验中，小明发现灯泡越亮时，测得的灯丝电阻越大，请分析原因： ．
24．如图所示小蕾同学在研究“电流通过导体产生热量的多少与电流、电阻是否
有关”时，采用了如图所示的实验装置，其中a、b、c、d四个相同的容器密闭着等
量空气，将1、2和3、4导线分别接到电源两端．（1）实验中通过观察U形管中 的变化来比较电流通过电阻丝产生热量的
多少，这种实验方法叫 ．
（2）甲图所示的装置是用来研究电流通过电阻丝产生的热量与 的关系，
通电一段时间， （选填“a”或“b”）容器中电流产生的热量较多，结论是
．
（3）乙图所示的实验装置是用来研究电流通过电阻丝产生的热量与 的关
系，通电一段时间， （选填“c”或“d”）容器中电流产生的热量多．
（4）在电视机、电风扇、计算机、电炉，四种用电器中，利用电流热效应的原理工作
的用电器是 ．
四、综合题（本大题共3个小题，共25分）要求：（1）语言表述简练、准确；（2）写
出必要的运算和推理过程；（3）带单位计算；（4）计算结果若有近似值，均保留两
位小数．
25．某家庭用燃气热水器将质量为100kg，温度为20℃的自来水加热到50℃，消
耗的天然气体积为 1m3（假设天然气完全燃烧）．已知水的比热容为
4.2×103J/（kg•℃），天然气的热值为3.2×107J/m3．求：
（1）天然气完全燃烧放出的热量；
（2）水吸收的热量；
（3）该热水器工作时的效率．
26．如图甲所示电路，电源电压保持不变，闭合开关S，调节滑动变阻器阻值从最
大变化到最小的过程中，R 的“I﹣U”关系图线如图乙所示．求：
1（1）电源电压；
（2）定值电阳R 的阻值；
1
（3）滑动变阻器R 的阻值变化范围．
2
27．小军家里有一款高、低温两档电烤炉，他查看使用说明书，收集到一些信息如
下：额定电压220V，低温档电功率880W，高温档电功率1980W，电路原理图如图
所示，R ，R 代表两根电热丝，S 为温控开关，根据上述信息，解答下列问题：
1 2 2
（1）在高温档正常工作时，电路的总电流多大？
（2）在低温档正常工作1.5h消耗多少度电能？电热丝R 的电阻多大？
1
（3）若电热丝R 烧毁了，要使电路恢复正常工作，小军用两根88Ω的相同电热丝
2
替代R ，你认为小军的做法能否满足要求（请你用计算结果回答）．
22017-2018 学年云南省保山市腾冲八中九年级（上）期末
物理试卷
参考答案与试题解析
一、选择题（本大题共8个小题，每个小题只有一个正确选项，每小题3分，共24
分）
1．有关分子热运动，下列说法正确的是（ ）
A．液体很难被压缩，说明分子间有引力
B．用手捏海绵，海绵的体积变小了，说明分子间有间隙
C．有霾天气大量极细微的尘粒悬浮在空中，说明分子在做无规则运动
D．在做墨水滴入水中的扩散实验中，我们看不到墨水的分子在运动
【考点】54：分子的热运动．
【分析】分子在不停地做无规则运动，分子的运动速度与温度有关；分子间存在相
互作用的引力和斥力，分子间还存在着间隙．
【解答】解：A、液体很难被压缩说明分子间有斥力，该选项说法不正确；
B、用手捏海绵，海绵的体积变小了，这是因为海绵内有很多空隙，里面充满了空
气，不能说明分子之间有间隙，该选项说法不正确；
C、有霾天气大量极细微的尘粒悬浮在空中，是宏观的物体的运动，不能说明分子
在做无规则运动，该选项说法不正确；
D、在做墨水滴入水中的扩散实验中，看到的是由分子组成的水的运动，墨水分子
的运动是肉眼看不到的，该选项说法正确．
故选D．
2．下列图形中，属于内能转化为机械能的是（ ）
A．滑下滑梯 B． 弯折铁丝C．
做功冲程 D．
压缩点火
【考点】E2：能量的相互转化．
【分析】其它形式的能转化为机械能的事例有个共同的特点，最后使物体运动．例
如：电能转化为机械能的电动机；内能转化为机械能的做功冲程，燃气推动活塞
运动等．
【解答】解：A、滑下滑梯感觉热，是一种摩擦生热，是机械能转化为内能，不符合
题意．
B、弯折铁丝，铁丝发热，是对物体做功，物体的内能增大，是机械能转化为内能，
不符合题意．
C、内燃机正在工作，高温高压的燃气推动活塞做功，内能转化为机械能，符合题
意．
D、压缩点火，是对空气做功使空气的内能增加，温度升高达到了棉花的燃点，是
机械能转化为内能，不符合题意．
故选C．
3．下列关于温度、内能和热量的说法，正确的是（ ）
A．0℃的冰没有内能
B．物体吸收热量，温度不一定升高
C．物体温度越高，所含热量越多
D．物体的机械能越多，其内能就越多
【考点】G6：温度、热量与内能的关系．
【分析】（1）一切物体在任何温度下都有内能；
（2）晶体熔化过程中，虽然吸热但温度不变；（3）热量是一个过程量，不能说含有多少热量；
（4）机械能和内能无必然的联系；
【解答】解：A、一切物体在任何温度下都有内能，故A错误；
B、物体吸收热量，温度不一定升高，比如晶体在熔化过程中，虽然吸热但温度不
变，故B正确；
C、热量是一个过程量，不能说含有多少热量，故C错误；
D、机械能和内能无必然的联系，所以物体的机械能越多，其内能不一定就越多，
故D错误；
故选B．
4．质量相等、初温相同的a、b两种不同液体，分别用两个完全相同的加热器加热．
加热过程中，温度随时间变化的图线如图所示，根据图线比较两液体的比热容是
（ ）
A．a液体比热容大 B．b液体比热容大
C．两种液体比热容一样大 D．无法判断
【考点】GD：比热容的概念．
【分析】选同样的加热时间，a、b吸热相同，根据温度变化的多少判断，温度变化
多的比热容小，温度变化少的比热容大，据此分析判断．
【解答】解：由图示可以看出，当加热时间相同时，即吸收的热量相同时，a的温度
升高的快，
利用热量的计算公式Q =cm△t可知，在质量相等、初温相同、吸热也相同的情
吸
况下，谁的温度升高得快，它的比热容小；
所以，a的比热容小，b的比热容大．
故选B．
5．下列四个电路图中与实物图相对应的是（ ）A． B． C． D．
【考点】HQ：根据实物图画电路图．
【分析】由实物图可知，电流从电源的正极出发，分别流经两个灯泡，经过一个灯
泡后，直接回到负极，经过另一个灯泡后，再经过开关，回到负极，两灯并联，开关
控制一只灯泡，对各选项逐一分析．
【解答】解：
在A中，两只灯泡串联，不合题意．
在B中，两只灯泡并联，开关控制一只灯泡，符合题意．
在C中，两只灯泡并联，开关控制两只灯泡，不合题意．
在D中，开关闭合后，一只灯泡被短路，不合题意．
故选B．
6．如图所示电路中，电源电压为9V，当闭合开关S后，两灯都不亮．用电压表进行
检测，得到的结果是：A、B两点之间的电压为零，B、C两点之间的电压为9V，造成
故障的原因可能是（ ）
A．电源接触不良 B．甲灯接触不良或灯丝断开
C．开关接触不良 D．乙灯接触不良或灯丝断开
【考点】IE：电流表、电压表在判断电路故障中的应用．
【分析】根据电压表在电路中的作用进行分析，即电路发生断路时，电压表检测时，
有电压的线路出现断路（电源除外）．
【解答】解：因为两个灯泡都不亮，所以电路出现断路，又因为电压表检测AB两点间的电压为零，B、C两点间的电压为9V（即电源电压），所以A、B两点间连接完好，
B、C两点间有断路，即乙灯接触不良或灯丝断路．
故选B
7．下列做法符合安全用电原则的是（ ）
A．保险丝可以用钢丝代替
B．使用测电笔时手要接触笔尾金属体
C．家用电器着火时迅速用水来灭火
D．家中空气开关跳闸（断开）后马上将其闭合
【考点】IV：安全用电原则．
【分析】（1）安全用电的原则是：不靠近高压带电体（室外、高压线、变压器旁），
不接触低压带电体；
（2）人体触电的原因：当加在人体上的电压大到一定数值时，通过人体的电流就
达到一定程度，发生触电事故．
（3）保险丝的作用：当电路的电流过大时，能迅速的 切断电路，从而保护电路．
【解答】解：
A、保险丝是用电阻率大、熔点低的铅锑合金制成，铜丝的熔点很高，不会轻易熔
断，达不到保护电路的作用，故不符合安全用电的原则；
B、测电笔的使用方法：使用测电笔时，手要接触测电笔尾部的金属体．笔尖接触
电线，符合安全用电的原则．
C、水是导体，发生火灾时，如果用水去救火，会造成触电．不符合安全用电的原则
D、因为电路有短路或漏电现象，空气开关才跳闸，所以应先检修，检查没有问题
后再使空气开关复位，不符合安全用电的原则；
故选：B．
8．如图所示，电源电压保持不变，开关S 已闭合，若再闭合开关S ，则下列分析正
1 2
确的是（ ）A．电压表示数变大B．电流表A 示数变大
1
C．电流表A 示数变大 D．小灯泡的亮度不变
2
【考点】IH：欧姆定律的应用．
【分析】由图可知，开关S 闭合时，只有R连入电路，再闭合开关S ，L与R并联，根
1 2
据并联电路特点和欧姆定律判断电表示数变化，根据P=UI判断灯泡功率变化，从
而知灯泡亮度变化．
【解答】解：
由电路图可知，开关S 闭合时，只有R连入电路，两电流表都测R的电流，
1
再闭合开关S ，L与R并联，A 测干路电流，A 测R支路的电流，
2 1 2
由并联电路中各支路两端电压与电源电压都相等可知电压表示数不变，故A错误
并联电路各支路间互不影响，所以R的电流不变，即A 示数不变，故C错误；
2
由并联电路中干路电流等于各支路电流之和可知，A 示数变大，故B正确；
1
灯泡L在闭合开关S 后开始工作，所以灯泡变亮了，故D错误．
2
故选B．
二、填空题（本大题共10个小题，每小题2分，共20分）
9．装着开水的暖水瓶，有时瓶内的水蒸气会把瓶塞顶起，在这个过程中，暖水瓶
内的水蒸气对瓶塞做功，温度 降低 （填“升高”或“降低”），内能 减小
（填“增大”或“减小”）．
【考点】G9：做功改变物体内能．
【分析】做功改变内能的实质是能量的转化，水蒸气推动瓶塞，内能转化为机械能．
【解答】解：暖水瓶内的水蒸气对瓶塞做功，水蒸气的内能减小，温度降低．
故答案为：降低；减小．
10．美丽的鄂州“襟江抱湖枕名山”，素有“百湖之市”的美誉．市区及周边的
湖泊，可以大大减弱该地区的“热岛效应”，这是利用了水的 比热容 大的特性；春夏季节，漫步在洋澜湖畔，可以闻到阵阵的花香，从物理学的角度来讲，这
是 扩散 现象．
【考点】GF：比热容解释简单的自然现象；GW：扩散现象．
【分析】（1）水的比热容较大，相同质量的水和其它物质比较，吸收或放出相同的
热量，水的温度升高或降低的少，据此分析；
（2）闻到花香属于扩散现象是分子运动的结果．
【解答】解：（1）湖泊水多，因为水的比热容较大，白天，相同质量的水和其他物质
（沙石、土壤等）比较，吸收相同的热量，水的温度升高的少；夜晚，放出相同的热
量，水的温度降低的少，使得昼夜的温差小，对周围气温起到很好的调节作用，可
以大大减弱该地区的“热岛效应”；
（2）闻到阵阵花香，是香气分子运动到了我们身边，是分子不停地做无规则的运
动的结果，这属于扩散现象．
故答案为：比热容；扩散．
11．某燃气的热值约为4.2×107J/m3，则0.2m3的该燃气完全燃烧放出的热量是
8.4 × 10 6 J；若放出的热量完全被水吸收，能使 40kg常温的水温度升高 50
℃．【C =4.2×103J/（kg•℃）】
水
【考点】GG：热量的计算；GJ：燃料的热值．
【分析】（1）知道燃气的体积和热值，利用公式Q =Vq求0.2m3的该燃气完全燃
放
烧放出的热量；
（2）由题知，Q =Q ，利用吸热公式Q =cm（t﹣t ）求水的温度升高值．
放 吸 吸 0
【解答】解：燃气完全燃烧放出的热量：
Q =Vq=0.2m3×4.2×107J/m3=8.4×106J；
放
由题知，Q =Q =8.4×106J，
吸 放
由Q =cm△t得：
吸
△t= = =50℃．
故答案为：8.4×106；50．
12．人体的安全电压 不高于 3 6 V．一个标有“220V 40W”的灯泡，接到110V的电路中，实际功率为 1 0 W．
【考点】JE：实际功率．
【分析】（1）经验证明，不高于36V的电压对人体是安全的；
（2）已知灯泡额定电压与额定功率，利用R= 求灯丝电阻，再利用P= 求灯泡
在110V下的实际功率．
【解答】解：
（1）人体的安全电压为不高于36V．
（2）由P= 得灯丝电阻：
R= = =1210Ω，
灯泡在110V下的实际功率：
P = = =10W．
实
故答案为：不高于36；10．
13．如图所示的电路图中，要使灯泡L 和L 组成串联电路，应该只闭合开关 S
1 2 2
，若要使灯泡L 和L 组成并联电路，应该只闭合开关 S 、 S ．
1 2 1 3
【考点】HS：电路的基本连接方式．
【分析】电路元件的连接有串联和并联两种方式：由于串联电路只有一条电流路
径，流过一个元件的电流同时流过另一个元件；而并联电路中有多条支路，因此
利用电流的流向法分析．
【解答】解：（1）要使灯泡L 和L 组成串联电路，电流应从电源正极出发后依次经
1 2
过两盏灯泡，所以应只闭合开关S ．断开开关S 、S ，如下图所示的电路：
2 1 3（2）若要使灯泡L 和L 组成并联电路，电流应从电源正极出发后分别流入两盏灯
1 2
泡，最后汇合流回电源的负极，所以应闭合开关S 、S 时，断开开关S ．如下图所
1 3 2
示的电路中：
故答案为：S ；S 、S ．
2 1 3
14．如图是某取暖器的简化工作电路图，图中元件M是装有扇叶的电动机，元件
R通电时会产生热，若只闭合开关S ，则送的是 冷 风（“冷”、“热”）．为了
1
安全起见，取暖器一般都要安装一个跌倒开关S，使取暖器倾倒时整个电路断开，
则跌倒开关S应安装在图中的 a 处．（选填“a”、“b”、“c”或“d”）
【考点】HS：电路的基本连接方式．
【分析】（1）根据串并联电路的特点，依据题意结合电路图分析是哪部分连入电
路，有电流经过的部分，才能正常工作．
（2）跌倒开关就是防止取暖器倾倒时火线和零线直接接触会出现短路，电流过大，
产生热量会增多，会引起火灾，为了防止短路现象，在电热器倾倒时，切断电路即
应位于干路．
【解答】解：（1）若只闭合开关S，电路为电动机的简单电路，电流只经过电动机，
l
所以电吹风只能送冷风．
若将开关S、S 都闭合，电动机和电热丝并联，电流分两路分别经过电动机和电热
l 2丝，则电吹风吹出的是热风．
（2）为了防止短路现象，在取暖器倾倒时，切断电路，故跌倒开关应位于干路上，
即图中a处．
故答案为：冷；a．
15．一个标有“6V 0.5A”的小灯泡要接在10V的电源上使它正常发光，应 串
联一个阻值为 8 Ω的电阻．
【考点】IH：欧姆定律的应用．
【分析】灯泡正常发光时的电压和额定电压相等，当电源电压大于灯泡的额定电
压时，需要串联一个电阻分压，根据串联电路的电压特点求出电阻两端的电压，
根据串联电路的电流特点和欧姆定律求出电阻的阻值．
【解答】解：由题知，该灯泡正常发光时的电压U=6V，
L
当接在电压为10V的电源上时，要使灯泡正常发光，需要给灯串联一个电阻R分
压，
因串联电路中总电压等于各分电压之和，
所以，串联电阻R两端的电压：
U =U﹣U=10V﹣6V=4V，
R L
因串联电路中各处的电流相等，

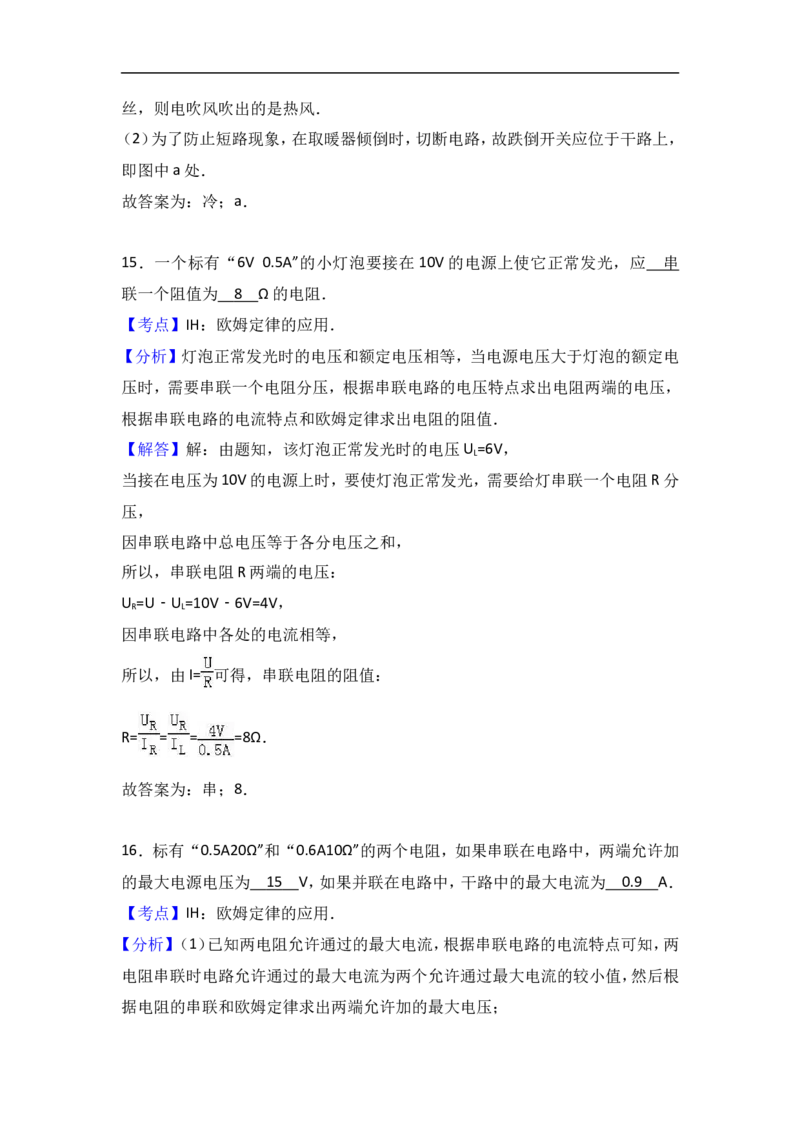

所以，由I= 可得，串联电阻的阻值：
R= = = =8Ω．
故答案为：串；8．
16．标有“0.5A20Ω”和“0.6A10Ω”的两个电阻，如果串联在电路中，两端允许加
的最大电源电压为 1 5 V，如果并联在电路中，干路中的最大电流为 0. 9 A．
【考点】IH：欧姆定律的应用．
【分析】（1）已知两电阻允许通过的最大电流，根据串联电路的电流特点可知，两
电阻串联时电路允许通过的最大电流为两个允许通过最大电流的较小值，然后根
据电阻的串联和欧姆定律求出两端允许加的最大电压；（2）根据欧姆定律求出两电阻两端允许所加的最大电压，根据并联电路的电压特
点可知，两电阻并联时，并联电路两端允许加的最大电压为较小的一个，然后由
欧姆定律求出通过两电阻的电流，再根据并联电路的电流特点求出干路的最大电
流．
【解答】解：
（1）因串联电路中各处的电流相等，且I ＜I ，
1 2
所以，两只电阻串联时，电路中的最大电流I=I =0.5A，
1
因串联电路中总电阻等于各分电阻之和，

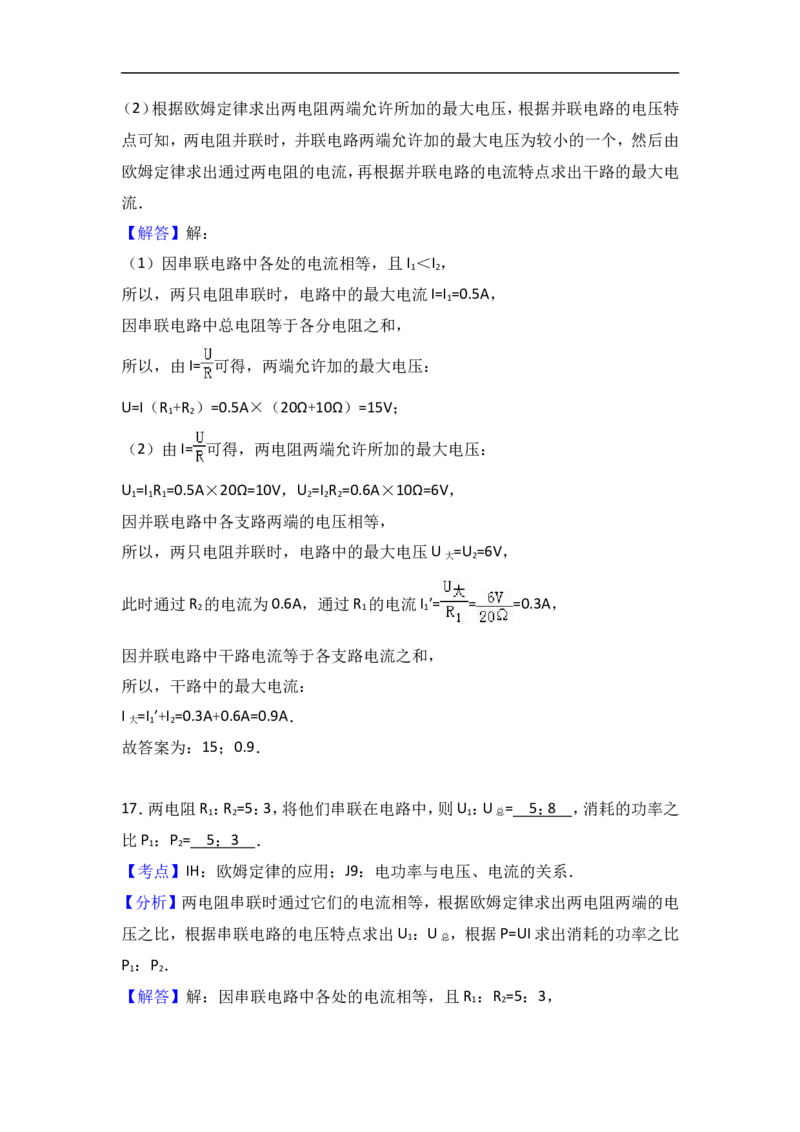

所以，由I= 可得，两端允许加的最大电压：
U=I（R +R ）=0.5A×（20Ω+10Ω）=15V；
1 2
（2）由I= 可得，两电阻两端允许所加的最大电压：
U =I R =0.5A×20Ω=10V，U =I R =0.6A×10Ω=6V，
1 1 1 2 2 2
因并联电路中各支路两端的电压相等，
所以，两只电阻并联时，电路中的最大电压U =U =6V，
大 2
此时通过R 的电流为0.6A，通过R 的电流I ′= = =0.3A，
2 1 1
因并联电路中干路电流等于各支路电流之和，
所以，干路中的最大电流：
I =I ′+I =0.3A+0.6A=0.9A．
大 1 2
故答案为：15；0.9．
17．两电阻R ：R =5：3，将他们串联在电路中，则U ：U = 5 ： 8 ，消耗的功率之
1 2 1 总
比P ：P = 5 ： 3 ．
1 2
【考点】IH：欧姆定律的应用；J9：电功率与电压、电流的关系．
【分析】两电阻串联时通过它们的电流相等，根据欧姆定律求出两电阻两端的电
压之比，根据串联电路的电压特点求出U ：U ，根据P=UI求出消耗的功率之比
1 总
P ：P ．
1 2
【解答】解：因串联电路中各处的电流相等，且R ：R =5：3，
1 2所以，两电阻串联时，它们两端的电压之比：
= = = ，
因串联电路中总电压等于各分电压之和，
所以， = = = ；
由P=UI可得，两电阻消耗的功率之比：
= = = ．
故答案为：5：8； 5：3．
18．如图所示，小王家的电能表表盘上标有“600r（/ kW•h）”字样，小王家同时工
作的用电器总功率不得超过 2200 W；他将家里的电视机单独接在该电能表上
正常工作30min，电能表上的转盘转过60转，则电视机的实际电功率为 200
W．
【考点】JA：电功率的计算；J5：电能表参数的理解与电能的求法．
【分析】（1）知道工作电压和平时工作时的最大电流，利用P=UI算出小王家同时
使用的用电器最大总功率．
（2）600r/kW•h表示的是电路中每消耗1kW•h的电能，电能表的转盘转600r，求
出转盘转60转电路中消耗的电能，然后根据P= 求出电视机的功率．
【解答】解：
（1）由电能表上的参数可知：电能表的正常工作电压U=220V，平时允许通过的最大电流I=10A．
则小王家同时使用的用电器最大总功率：
P=UI=220V×10A=2200W；
（2）电能表转盘转动60转时，电视机消耗的电能：
W= kW•h=0.1kW•h；
电视机的实际功率：
P= = =0.2kW=200W；
故答案为：2200；200．
三、作图、实验、探究题（本大题共4个小题，共31分）
19．请用笔画线代替导线在图中连接家庭电路．要求开关控制螺口灯泡，三孔插
座直接接入电路．
【考点】IO：家庭电路的连接．
【分析】（1）灯泡的接法：火线进入开关，再进入灯泡顶端的金属点；零线直接接
入灯泡的螺旋套．
（2）三孔插座的接法：上孔接地线；左孔接零线；右孔接火线．
【解答】解：
（1）灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺
旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故．既能控制灯泡，
又能更安全．
（2）安装安全用电原则，上孔接地线、左孔接零线、右孔接火线．如图所示：20．如图所示，电流表的示数为 0.34 A
【考点】HY：电流表的读数方法．
【分析】明确电流表的量程和分度值，再根据指针的位置读出示数的大小．
【解答】解：
由图可知，电流表使用的量程为0～0.6A，每一个大格代表0.2A，每一个小格代表
0.02A，电流表的示数为0.34A．
故答案为：0.34．
21．根据图1所示电路图，将图2的实物图连接完好．
【考点】HR：实物的电路连接．
【分析】分析电路的连接，根据电路图连接实物图．【解答】解：原电路中，两灯并联，开关S在干路上，控制整个电路，根据电路图连
接实物图，如下所示：
22．某同学利用如图所示的电路“探究电流跟电阻的关系”实验时，电源电压为
6V且保持不变，用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω，实验电路图如
图1，根据记录的数据绘制了如图2的图象．
（1）在连接电路时，开关应处于 断开 状态，滑动变阻器的滑片应处于 A 一
端．
（2）在实验中，用10Ω的电阻替换5Ω电阻继续进行实验时，滑动变阻器的滑片应
向端滑动 左 （选填“左”或“右”），使电压表的示数为 2. 5 V．
（3）小华在实验时，闭合开关，发现电压表无示数，电流表有示数，则电路可能发
生的故障是 电阻 R 短路或电压表断路 ．
（4）为了完成整个实验的探究，实验中滑动变阻器的最大阻值不能小于 3 5 Ω．
（5）根据实验数据，得出结论： 当电压一定时，电流与电阻成反比 ．
【考点】IL：探究电流与电压、电阻的关系实验．
【分析】（1）在连接电路时，开关应处于断开状态，滑动变阻器的滑片应处于阻值
最大处；
（2）根据控制变量法，研究电流与电阻的关系时，需控制定值电阻的电压相同，当
换上大电阻时，根据分压原理确定电压表示数的变化，由串联电路电压的规律结合分压原理确定滑片移动的方向；
（3）实验时，闭合开关电流表有示数，说明电路为通路，根据电压表无示数，分析
电路可能发生的故障；
（4）探究电流与电阻的关系，应保持电阻两端的电压不变；根据串联电路电压的
规律求出变阻器分得的电压，根据分压原理，求出当接入25Ω电阻时变阻器连入
电路中的电阻．
【解答】解：（1）在连接电路时，开关应处于断开状态，滑动变阻器的滑片应处于阻
值最大处，即A一端．
（2）根据串联分压原理可知，将定值电阻由5Ω改接成10Ω的电阻，电阻增大，其
分得的电压增大；
探究电流与电阻的实验中应控制电压不变，应保持电阻两端的电压不变，根据串
联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动
变阻器连入电路中的电阻，所以滑片应向左端移动，使电压表的示数为2.5V．
（3）小华在实验时，闭合开关电流表有示数，说明电路为通路，发现电压表无示数，
则电路可能发生的故障是：电阻R 短路或电压表断路．
（4）由图知，电阻两端的电压：
U=IR=0.1A×25Ω﹣﹣﹣﹣=0.5A×5Ω=2.5V，根据串联电路电压的规律，变阻器分
得的电压：
U =6V﹣02.5V=3.5V，变阻器分得的电压为电压表示数的 =1.4倍，根据分压
滑
原理，当接入25Ω电阻时，变阻器连入电路中的电阻为：
R =1.4×25Ω=35Ω，故为了完成整个实验，实验中滑动变阻器的最大阻值不能小
滑
于35Ω．
（5）根据U=IR=0.1A×25Ω﹣﹣﹣﹣=0.5A×5Ω=2.5V，得出结论：当电压一定时，电
流与电阻成反比．
故答案为：（1）断开；A；
（2）左；2.5；
（3）电阻R 短路或电压表断路；
（4）35；
（5）当电压一定时，电流与电阻成反比．23．在“测量小电灯功率”的实验中，小电灯的额定电压为2.5V，正常发光时的
电阻约为10Ω．
（1）请你用笔画线代替导线，将图甲中实物电路连接完整．
（2）连接好电路，闭合开关，小电灯发光，但电压表示数为0，经检查，图中a、b、
c、d四根导线有一根断了，则该导线是 b （填写字母）．
（3）排除故障，闭合开关，移动变阻器的滑片P的过程中，眼睛应先注视 电压
表的示数，然后读出另一电表示数，当小电灯正常发光时，电流表的示数如图乙
所示，则小电灯的额定功率为 0. 6 W．
（4）在小电灯正常发光时，再将滑片P向B端移动到某一位置，此时电流表示数
将 变小 （选填“变小”或“变大”），小电灯的实际功率 小于 （选填“大
于”、“小于”或“等于”）额定功率．
（5）实验中，小明发现灯泡越亮时，测得的灯丝电阻越大，请分析原因： 灯丝电
阻受温度影响，灯泡越亮，灯丝温度越高，电阻越大． ．
【考点】JF：电功率的测量．
【分析】（1）滑动变阻器应串联在电路中，且要接一上一下；
（2）灯泡发光，则串联电路应完好，电压表示数为零，则应连接电压表的导线断路；
（3）要测量灯泡的额定功率，应使灯泡两端的电压等于额定电压；
读出电流表的示数，根据P=UI计算出其电功率；
（4）首先判断滑动变阻器电阻的变化，根据欧姆定律判断出电流的变化，灯泡两
端实际电压的变化，得出实际功率的变化；
（5）灯丝的电阻随温度的升高而增大．
【解答】解：（1）由图知，滑动变阻器已接了上面一个接线柱，可再接上面任意一个
接线柱，如图所示：（2）小电灯发光，但电压表示数为0，则说明电压表断路，但串联电路不能断路，
所以是导线b发生了问题；
（3）测量小电灯额定功率，移动变阻滑的滑片P，眼睛应先注视电压表的示数；
由图乙知，电流表的量程为 0～0.6A，分度值为 0.02A，示数为 0.24A，则
P=UI=2.5V×0.24A=0.6W；
（4）小电灯正常发光时，再将滑片P向B端移动到某一位置，滑动变阻器的阻值
变大，根据I= 知电流表示数将减小，灯泡两端的电压减小，根据P=UI知，实际功
率将小于额定功率．
（5）灯泡电阻随灯泡电压的升高而增大；原因是：随灯泡电压的升高，灯泡实际功
率增大，灯泡温度升高，电阻变大，说明灯丝的电阻随温度的升高而增大．
故答案为：（1）见上图；（2）b；（3）电压；0.6；（4）变小；小于；（5）灯丝电阻受温度
影响，灯泡越亮，灯丝温度越高，电阻越大．
24．如图所示小蕾同学在研究“电流通过导体产生热量的多少与电流、电阻是否
有关”时，采用了如图所示的实验装置，其中a、b、c、d四个相同的容器密闭着等
量空气，将1、2和3、4导线分别接到电源两端．
（1）实验中通过观察U形管中 液面高度 的变化来比较电流通过电阻丝产生热量的多少，这种实验方法叫 转换法 ．
（2）甲图所示的装置是用来研究电流通过电阻丝产生的热量与 电阻大小 的
关系，通电一段时间， b （选填“a”或“b”）容器中电流产生的热量较多，结论
是 当电流和通电时间一定时，电阻越大，产生的热量越多 ．
（3）乙图所示的实验装置是用来研究电流通过电阻丝产生的热量与 电流大小
的关系，通电一段时间， c （选填“c”或“d”）容器中电流产生的热量多．
（4）在电视机、电风扇、计算机、电炉，四种用电器中，利用电流热效应的原理工作
的用电器是 电炉 ．
【考点】JH：焦耳定律．
【分析】（1）电流通过导体产生热量的多少不能直接观察，但液体温度的变化可
以通过液面高度差的变化来反映，这种研究方法叫转化法；
（2）电流产生的热量跟电流大小、电阻大小、通电时间有关．探究电流产生热量跟
电阻关系时，控制通电时间和电流不变；
（3）探究电流产生热量跟电流关系时，控制电阻和通电时间相同．
（4）当电流通过电阻时，电流做功而消耗电能，产生了热量，这种现象叫做电流的
热效应．电流做功的过程是能量转化的过程，根据能量的转化情况分析答题．
【解答】解：（1）电流通过导体产生热量的多少不能直接观察，但液体温度的变化
可以通过液面高度差的变化来反映，这种研究方法叫转化法；
（2）如图甲，两个电阻串联在电路中，电流相同，通电时间相同，电阻不同，运用控
制变量法，探究电流产生热量跟电阻的关系；通过一段时间，b容器中电流产生的
热量较多，该容器的电阻最大，故结论为：当电流和通电时间一定时，电阻越大，
产生的热量越多；
（3）图乙装置中一个5Ω的电阻与两个5Ω的电阻并联后再串联，根据串联电路的
电流特点可知，右端两个电阻的总电流和左端的电阻电流相等，即I =I ，两个
右 左
5Ω的电阻并联，根据并联电路的电流特点知I =I +I ，所以，I ＞I ，烧瓶内的
右 内 外 左 内
电阻值都是5Ω，阻值相等，通电时间相等，电流不同，运用控制变量法，探究电流
产生热量跟电流的关系；通过一段时间，c容器中电流产生的热量多．
（4）电风扇工作时把电能主要转化为机械能；电视机工作时主要把电能转化为光
能与声能；计算机工作时电能转化为光能等其他形式的能；电炉工作时，主要把
电能转化为内能，是利用电流热效应工作的．故答案为：（1）液面高度；转换法；（2）电阻大小；b；当电流和通电时间一定时，电
阻越大，产生的热量越多；（3）电流大小；c；（4）电炉．
四、综合题（本大题共3个小题，共25分）要求：（1）语言表述简练、准确；（2）写
出必要的运算和推理过程；（3）带单位计算；（4）计算结果若有近似值，均保留两
位小数．
25．某家庭用燃气热水器将质量为100kg，温度为20℃的自来水加热到50℃，消
耗的天然气体积为 1m3（假设天然气完全燃烧）．已知水的比热容为
4.2×10 3J/（kg•℃），天然气的热值为3.2×107J/m3．求：
（1）天然气完全燃烧放出的热量；
（2）水吸收的热量；
（3）该热水器工作时的效率．
【考点】GG：热量的计算；E6：能量利用效率．
【分析】（1）知道消耗天然气的体积和热值，根据Q =mq求出天然气完全燃烧放
放
出的热量；
（2）知道水的质量、初温、末温以及比热容，根据Q =cm（t﹣t ）求出水吸收的热
吸 0
量；
（3）水吸收的热量跟天然气完全燃烧放出的热量之比等于燃气灶的效率．
【解答】解：（1）天然气完全燃烧放出的热量：
Q =Vq=1m3×3.2×107J/m3=3.2×107J；
放
（2）水吸收的热量：
Q =cm（t﹣t ）
吸 0
=4.2×103J/（kg•℃）×100kg×（50℃﹣20℃）
=1.26×107J；
（3）该热水器的效率：
η= ×100%= ×100%=39.4%．
答：（1）天然气完全燃烧放出的热量为3.2×107J；
（2）水吸收的热量为1.26×107J；
（3）该热水器工作时的效率为39.4%．26．如图甲所示电路，电源电压保持不变，闭合开关S，调节滑动变阻器阻值从最
大变化到最小的过程中，R 的“I﹣U”关系图线如图乙所示．求：
1
（1）电源电压；
（2）定值电阳R 的阻值；
1
（3）滑动变阻器R 的阻值变化范围．
2
【考点】IH：欧姆定律的应用．
【分析】（1）当滑片P在最左端时，接入电路中的电阻为零，电路为R 的简单电路，
1
其两端的电压即为电源的电压，根据图象读出电源的电压；
（2）当滑片P在最左端时，电路为R 的简单电路，电路中的电流最大，根据图象读
1
出电路中的电流，根据欧姆定律求出R 的阻值；
1
（3）由图可知，当滑片在最右端时，接入电路中的电阻最大，电路中的电流最小，
根据图象读出R1两端的电压和通过的电流，根据串联电路的电流特点求出滑动
变阻器R 两端的电压，根据欧姆定律求出滑动变阻器的最大阻值，然后得出答案
2
【解答】解：
（1）由电路图可知，当滑片P在最左端时，变阻器接入电路中的电阻为零，电路为
R 的简单电路，其两端的电压最大为电源电压，
1
由图象可知，电源的电压U=U =6V；
1
（2）当滑片P在最左端时，电路为R 的简单电路，电路中的电流最大，
1
由图象可知，电路中的最大电流I =0.6A，
1
由I= 可得，R 的阻值：
1
R = = =10Ω；
1
（3）由图可知，当滑片在最右端时，变阻器接入电路中的电阻最大，电路中的电流最小，
由图象可知，此时R 两端的电压U ′=2V，电路中的电流I =0.2A，
1 1 2
因串联电路中总电压等于各分电压之和，
所以，滑动变阻器R 两端的电压：
2
U =U﹣U ′=6V﹣2V=4V，
2 1
则滑动变阻器的最大阻值：
R = = =20Ω，
2
即滑动变阻器R 的阻值变化范围为0～20Ω．
2
答：（1）电源电压为6V；
（2）定值电阳R 的阻值为10Ω；
1
（3）滑动变阻器R 的阻值变化范围为0～20Ω．
2
27．小军家里有一款高、低温两档电烤炉，他查看使用说明书，收集到一些信息如
下：额定电压220V，低温档电功率880W，高温档电功率1980W，电路原理图如图
所示，R ，R 代表两根电热丝，S 为温控开关，根据上述信息，解答下列问题：
1 2 2
（1）在高温档正常工作时，电路的总电流多大？
（2）在低温档正常工作1.5h消耗多少度电能？电热丝R 的电阻多大？
1
（3）若电热丝R 烧毁了，要使电路恢复正常工作，小军用两根88Ω的相同电热丝
2
替代R ，你认为小军的做法能否满足要求（请你用计算结果回答）．
2
【考点】JA：电功率的计算；J3：电功的计算．
【分析】（1）在高温档正常工作时的功率和额定功率相等，根据P=UI求出电路的
总电流；
（2）根据W=Pt求出在低温档正常工作1.5h消耗的电能，由电路图可知，开关S
1闭合、S 断开时，电路为R 的简单电路，电路中的总电阻最大，根据P=UI= 可知
2 1
电路中的总功率最小，电烤箱处于低温档，利用P=UI= 求出电热丝R 的电阻；
1
（3）由电路图可知，开关S 、S 闭合时，R 与R 并联，电路中的总电阻最小，电路的
1 2 1 2
总功率最大，电烤箱处于高温档，高温档的功率减去低温档的功率即为R 的电功
2
率，根据并联电路的电压特点和P=UI= 求出R 的阻值利用电阻的并联求出两
2
电热丝的总电阻，然后与R 相比较得出答案．
2

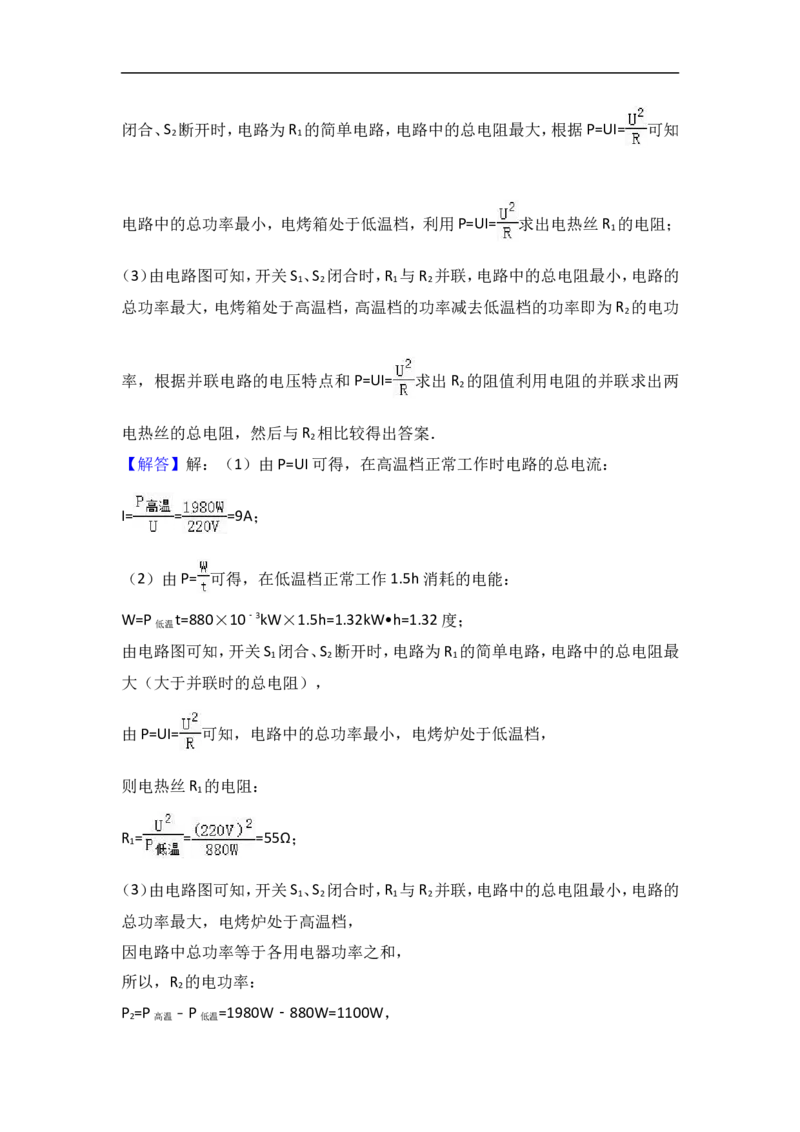

【解答】解：（1）由P=UI可得，在高温档正常工作时电路的总电流：
I= = =9A；
（2）由P= 可得，在低温档正常工作1.5h消耗的电能：
W=P t=880×10﹣3kW×1.5h=1.32kW•h=1.32度；
低温
由电路图可知，开关S 闭合、S 断开时，电路为R 的简单电路，电路中的总电阻最
1 2 1
大（大于并联时的总电阻），
由P=UI= 可知，电路中的总功率最小，电烤炉处于低温档，
则电热丝R 的电阻：
1
R = = =55Ω；
1
（3）由电路图可知，开关S 、S 闭合时，R 与R 并联，电路中的总电阻最小，电路的
1 2 1 2
总功率最大，电烤炉处于高温档，
因电路中总功率等于各用电器功率之和，
所以，R 的电功率：
2
P =P ﹣P =1980W﹣880W=1100W，
2 高温 低温因并联电路中各支路两端的电压相等，
所以，R 的阻值：
2

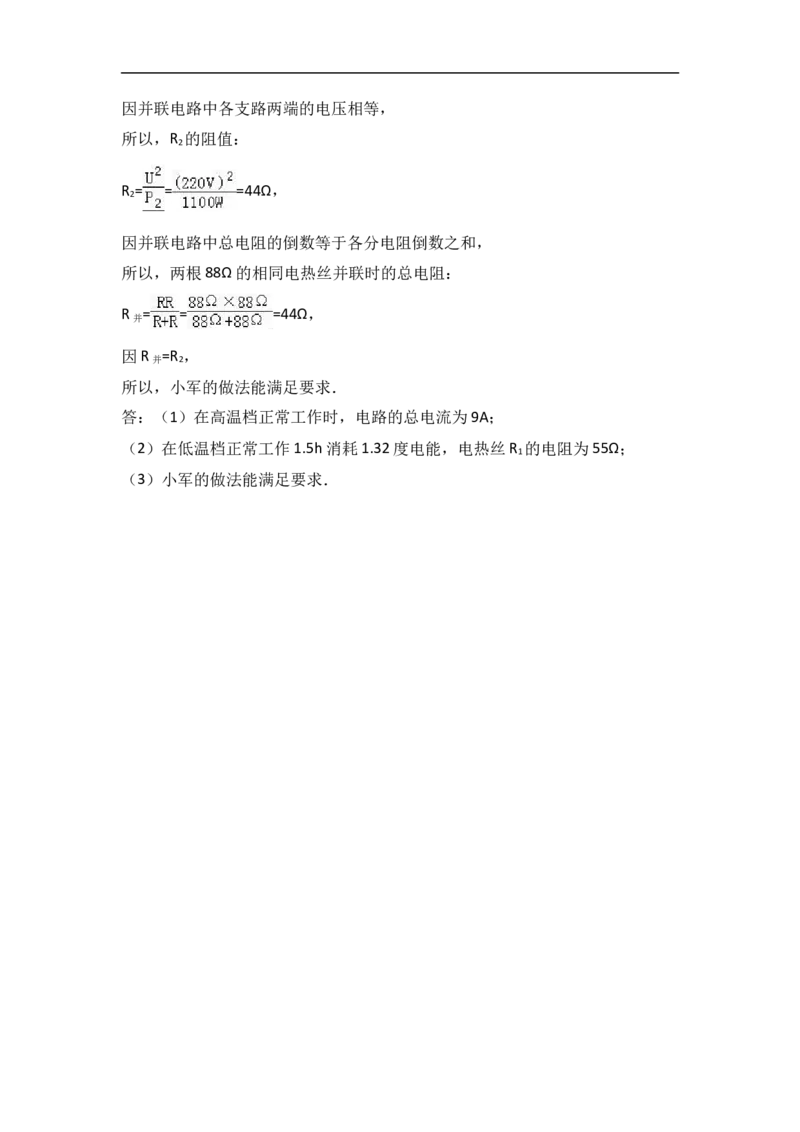

R = = =44Ω，
2
因并联电路中总电阻的倒数等于各分电阻倒数之和，
所以，两根88Ω的相同电热丝并联时的总电阻：
R = = =44Ω，
并
因R =R ，
并 2
所以，小军的做法能满足要求．
答：（1）在高温档正常工作时，电路的总电流为9A；
（2）在低温档正常工作1.5h消耗1.32度电能，电热丝R 的电阻为55Ω；
1
（3）小军的做法能满足要求．
