2018-------2019 年云南省曲靖市沾益区海峰中学九年级下学期物理模拟试题
（三）
（含答案）
一、选择题（每题3分，共24分）
1、下列数据中，最接近生活实际的是（ ）
A. 家用节能灯的工作电流约为2 A B. 用手托起两个鸡蛋的力约为2 N
C. 一间教室里空气的质量约为300Kg D. 上课铃声正常响一次的时间约3min
2、下列说法正确的是（ ）
A、一个物体的运动状态不变，一定受平衡力的作用
B、如果上课时教室内的摩擦力突然消失10s，教师可以很轻松地在教室内行走
C.光从一种物质进入另一种物质时，传播方向一定改变
D.闭合开关，两个灯都亮，断开开关，两个灯都熄灭，则这两个灯可能串联也
可能并联

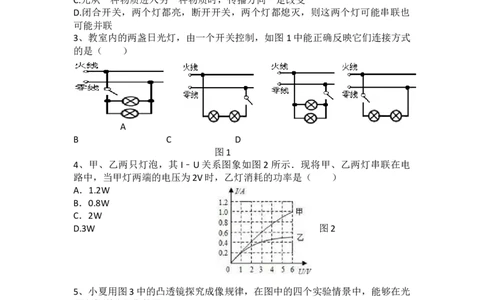

3、教室内的两盏日光灯，由一个开关控制，如图 1中能正确反映它们连接方式
的是（ ）
A
B C D
图1
4、甲、乙两只灯泡，其 I﹣U关系图象如图2所示．现将甲、乙两灯串联在电
路中，当甲灯两端的电压为2V时，乙灯消耗的功率是（ ）
A．1.2W
B．0.8W
C．2W
D.3W 图2
5、小夏用图3中的凸透镜探究成像规律，在图中的四个实验情景中，能够在光
屏上得到清晰像的是( )
图36、现有两个阻值不等的未知电阻R 和R ,为了比较它们的阻值大小,小康等几个
1 2
同学分别设计了如图4所示的四种电路,其中不可行的是( )
图4

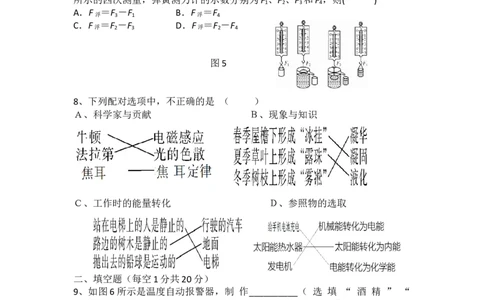

7、某实验小组在探究“浮力大小跟排开液体所受重力的关系”时，做了如图 5
所示的四次测量，弹簧测力计的示数分别为F 、F 、F 和F ，则( )
1 2 3 4
A．F ＝F －F B．F ＝F
浮 3 1 浮 4
C．F ＝F －F D．F ＝F －F
浮 2 3 浮 2 4
图5
8、下列配对选项中，不正确的是 （ ）
Ａ、科学家与贡献 Ｂ、现象与知识
Ｃ、工作时的能量转化 Ｄ、参照物的选取
二、填空题（每空1分共20分）
9、如图6所示是温度自动报警器，制 作__________（ 选 填 “ 酒 精 ” “
煤 油 ”或 “ 水 银 ” ） 温 度 计 时 插 入 一 段 金 属 丝 ，当温度达
到96℃时，电铃发声报警，此时电磁铁的左端是 ______极。
图6 图7 图810、如图7所示，一束光在空气和玻璃两种介质的界面上同时发生反射和折射
（图中人射光线、反射光线和折射光线的方向均未标出），其中折射光线是
_________（用字母表示），反射角等于_________。
11、如图8所示，是物质三种状态下的物理模型，丙图的物质处于 态，
物质由甲图直接变成丙图的过程叫做 （填物态变化名称）．

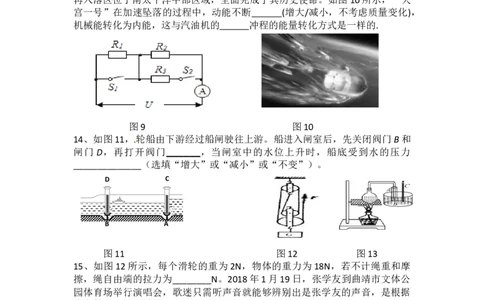

12、如图9所示，电源电压保持不变，电阻R =R =R =10Ω，要使R 、R 并联，
1 2 3 2 3
应闭合开关________，此时电流表的示数为I ；要使R 、R 串联，应断开开关
1 1 2
S 、S ， 此时电流表的示数为I ；则I ：I =________．
1 2 2 1 2
13、2018年4月2日，在太空中飞行了六年半的“天宫一号”已再入大气层，
再入落区位于南太平洋中部区域，全面完成了其历史使命。如图 10所示，“天
宫一号”在加速坠落的过程中，动能不断 (增大/减小，不考虑质量变化)，
机械能转化为内能，这与汽油机的 冲程的能量转化方式是一样的.
图9 图10
14、如图11，轮船由下游经过船闸驶往上游。船进入闸室后，先关闭阀门B和
闸门 D，再打开阀门 ，当闸室中的水位上升时，船底受到水的压力
______________（选填“增大”或“减小”或“不变”）。
D C
B A
图11 图12 图13
15、如图12所示，每个滑轮的重为 2N，物体的重力为 18N，若不计绳重和摩
擦，绳自由端的拉力为________N。2018年1月19日，张学友到曲靖市文体公
园体育场举行演唱会，歌迷只需听声音就能够辨别出是张学友的声音，是根据
声音的________不同。
16、如图13所示，将烧瓶内水沸腾时所产生的水蒸气通入试管 A中，试管A放
在装冷水的容器B内，过一段时间，观察到试管A中产生的现象是试管壁有小
水珠产生，这是因为水蒸气____________形成的。同时看到温度计C的示数升
高，这个实验说明了在这一物态变化过程中要________热量。
17、某医院急诊室的氧气瓶中，氧气的密度为 5kg/m3，给急救病人供氧用去了
氧气质量的一半，则瓶内剩余氧气的密度是 __________kg/m3。彩虹美丽色彩
中的红、______、蓝三种色光是光的三原色。
18、如图14所示，已知木块的重力为 3N，体积为500cm3，当木块浸没在密度
为 1.1X103kg/m3的盐水中静止时，弹簧测力计的示数为_________N，g=10N/Kg，若剪断细绳，木块最终静止时所受浮力 N．
（ 一 切 摩 擦 与 阻 力均忽略不计）
图14
三、作图、实验、探究题（本题共4个小题，共31分）

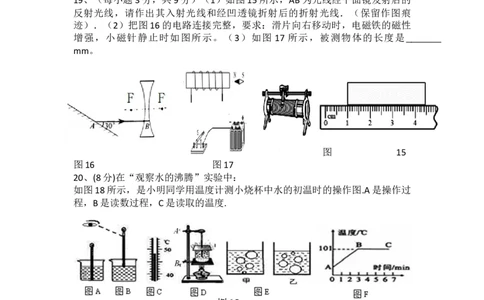

19、（每小题3分，共9分）（1）如图15所示，AB为光线经平面镜发射后的
反射光线，请作出其入射光线和经凹透镜折射后的折射光线．（保留作图痕
迹）．（2）把图16的电路连接完整，要求：滑片向右移动时，电磁铁的磁性
增强，小磁针静止时如图所示。（3）如图 17 所示，被测物体的长度是
mm。
图 15
图16 图17
20、(8分)在“观察水的沸腾”实验中：
如图18所示，是小明同学用温度计测小烧杯中水的初温时的操作图.A是操作过
程，B是读数过程，C是读取的温度.
①B图中读数的错误是 。
②若操作正确无误，根据C图可知此时烧杯中水的实际温度是 ℃.
（2）组装器材时，温度计的玻璃泡碰到了烧杯底，应适当将__ __(选填“A
处向上”或“B处向下”)调整．
（3）除图D所示实验器材外，还需要的实验器材有火柴和 ，实验
中发现从开始给水加热到水开始沸腾所用的时间过长，请你帮助他找出可能存
在的原因.（写出一种即可）：
（4）如图E甲、乙两图中，图 所示是水沸腾时的情况，由图 F可知，水沸腾时的温度是 ℃
（5）纸板的作用是：___________________________________。
21、（7分）如图19所示，用压强计“探究影响液体内部压强大小的因素”．
图19
（1）压强计_______（“是” 或“不是”）连通器。
(2)图甲所示压强计是通过U形管中水面的 ______ 来反映被测压强大小的．使
用前应检查装置是否漏气，方法是用手轻轻按压几下橡皮膜，如果U形管中的
水面能灵活升降，则说明该装置 ______ （选填“漏气”或“不漏气”）．
（3）若在使用压强计前，发现U 型管内水面已有高度差，通过 （填写正
确选项前字母）方法可以进行调节．
A．从U 型管内向外倒出适量水；B．拆除软管重新安装；C．向U 型管内添加
适量水；
（4）比较乙图、丙图和丁图，可以得到：在同一深度，液体内部向各个方向的
压强 ．
（5）在乙图中，若只将烧杯中的水换成同深度的盐水，其他条件不变，则可以
观察到U型管两边液面的高度差将 ．（选填“变大”．“变小”或
“不变”）．
（6）若图乙中U 形管左右两侧水面的高度差h=5cm，则橡皮管内气体的压强
与大气压之差约为 Pa．（ρ =1.0×103kg/m3，g=10N/Kg）
水
22、（7分）小张在“伏安法”测小灯泡的电阻实验中，连接了如图 20甲所示
的实物图。
图20
（1）闭合开关前，应向 端（选填“A”或“B”）调整滑动变阻器的滑片，使
电路中的电流在开始测量时最小。
（2）闭合开关S后,发现小灯泡不亮,但电流表和电压表均有示数,接下来首先应
该操作的是 (填序号)
A.检查电路是否断路 B.检查电路是否短路 C.移动滑动变阻器的滑片P,观察小
灯泡是否发光
（3）测量过程中，某一次的电流值如图20乙所示，则电流值是 A．这时，
灯丝突然烧断，则电压表的示数 （选填“变大”“变小”或“不变”）．换相同规格的灯泡，重新实验，并绘出I﹣U图象如图丙的A所示，是一条曲线，
而不是一条直线，是因为_______________。
（4）另外一组同学用相同的器材和电路图也做这实验时，由于接线错误，根据
测量的数据绘出的I﹣U图象如图20丙的B所示。你认为错误的原因可能是
。
（5）“伏安法”测小灯泡电阻的实验装置还可以用来测量 的实验。
四、综合题（本大题共3个小题，满分25分）
23、（8分）小明想探究食用油的比热容大小，他找来了如图 21甲、乙所示的
两套完全相同的装置，“热得快”（电热器）上面的铭牌如图21丙所示，他称
出了600g的纯净水和600g的食用油分别装入了甲乙两个烧杯。小明找来停表，
同时通电加热，记录到加热时间 2min，水温从 20℃升高到 39℃，已知 C
水
=4.2×103J/(kg·℃)，
C =1.9×103J/(kg·℃)。问：
食用油
（1）小明所用“热得快”正常工作电流是多大？
（2）该“热得快”正常工作的电阻是多大？
（3）若加热时甲、乙装置吸收的热量相同，则食用油的温度从 20℃升高到多
少摄氏度？
甲 乙 丙
图21
24、（8分）随着电热水器的不断改进，如图22所示的电热水壶深受人们的喜
爱。它的容积为 1.5L，壶身和底座的总质量是 1.2kg，水壶内底的面积为 240
cm2，底座与水平桌面的接触面积为 250cm2，装满水后水深 15cm。（ρ ＝
水
1.0×103kg/m3）求：
（1）装满水后水的质量；（2）装满水后水对电热水壶底部的压强和压力；
（3）装满水后电热水壶对水平桌面的压强
图2225、（9分）如图23所示，R ＝20 Ω，R ＝40 Ω，电源电压保持不变．（灯丝的
1 2
电阻不随温度的变化而变化）
(1)当S 、S 都闭合时，电流表A 的示数是0.6 A，小灯泡L恰好正常发光，求电
1 2 1
源电压．
(2)当S 、S 都断开时，电流表A 的示数是0.2 A，求小灯泡的实际功率．
1 2 2
(3)小灯泡的额定功率是多少？
图23参考答案
一、 选择题（每题3分，共24分）
1 2 3 4 5 6 7 8
C D C A C D C D
二、填空题（每空1分，共20分）
9、水 银，S 10、OG, 300 11、固, 凝华 12、S1、S2,4:1
13、增大， 压缩 14、A，不变 15、5.5，音色。
16、液化，放热 17、2.5，绿 18、2.5，3
三、作图、实验、探究题（本题共4个小题，共31分）
19、（每小题3分，共9分）（1） （2）
（3）3.45mm
20、(每空1分，共8分)
（1）①视线没有与温度计中的液面相平②48
(2) A处向上
（3）秒表，减小水的质量或提高水的初温或给烧杯加盖
（4）甲，101
(5)减少热量的散失（防止水蒸气液化在温度计上，影响读数）
21、(每空1分，共7分)
（1）不是
（2）高度差，不漏气 （3）B
（4）相等 （5）变大 （6）500
22、（每空1分，共7分）
（1）A （2）C
（3）0.26, 变大,灯丝的电阻与温度有关
（4）电压表并在滑动变阻器两端
（5）小灯泡的额定功率四、综合题（本大题共3个小题，满分25分）
23、（8分）解：(1)煤完全燃烧产生的热量：
(1)I= P / U =550W /220V =2.5A----------2分
L L L
(2)RL= U2L/PL=20VX220V/550W=88Ω----------2分
(3)Q ＝Q =cmΔt＝4.2×103J/kg•℃×0.6 kg×(39℃－20 ℃)=4.788X104J-2分
水吸 食用油吸
t= Q /c----------2 分+t =4.788X104J/1.9×103J/kg•℃×0.6 kg=42℃+20
食用油吸 0
℃=62℃---------2分
24、（8分）解：（1）m =ρ V=1.0×103kg/m3X1.5X10-3 m3=1.5 kg---1分
水 水
P =ρ gh=1.0×103kg/m3X10N/kgX15X10-2m=1.5X103Pa-------2分
1 水
F =PS =1.5X103Pa X240X10-4m2=36N---1分
1 1
G = m g=1.5 kgX10N/kg=15N---1分
水 水
G = m g=1.2kgX10N/kg=12N---1分
壶 壶
F = G + G =15N+12N=27N---1分
2 水 壶
P = F /S =27N/250X10-4m2=1.08X103Pa---1分
2 2 2
25、（9分）解：（1）)当S 、S 都闭合时，R 短路，R 与灯L并联，且小灯泡
1 2 2 1
L恰好正常发光。---1分
U=U=U =I R =0.6AX20 Ω=12V---1分
L 1 1 1
（2）当S 、S 都断开时，R 与灯L串联---1分
1 2 2
I=I =I =0.2A---1分
实 2
U = I R2=0.2AX40Ω=8V---1分
2 2
U =U- U =12V-8V=4V---1分
实 2
P = U I =4VX0.2A=0.8W---1分
实 实 实
R= U /I =4V/0.2A=20Ω---1分
L 实 实P= U2/ R=12VX12V/20Ω=7.2W---1分
l L L
