九年级物理人教版月考模拟试卷 01
（考试范围：第十三、十四章 考试时间：90分钟 试卷满分：90分）
学校:___________姓名：___________班级：___________考号：___________
一、单选题（每题3分，共18分）。
1．下列几种常见的材料，通常条件下都属于绝缘体的是（ ）
A．石墨、水银、大地 B．石墨、橡皮、纯净的水
C．干木材、金属、大地 D．干木材、橡皮、纯净的水

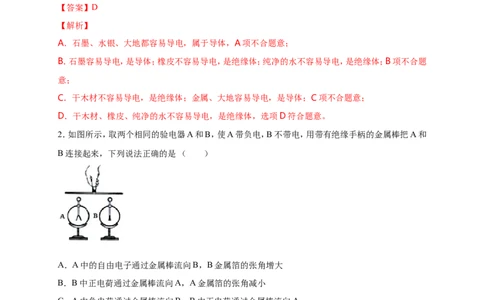

【答案】D
【解析】
A．石墨、水银、大地都容易导电，属于导体，A项不合题意；
B．石墨容易导电，是导体；橡皮不容易导电，是绝缘体；纯净的水不容易导电，是绝缘体；B项不合题
意；
C．干木材不容易导电，是绝缘体；金属、大地容易导电，是导体；C项不合题意；
D．干木材、橡皮、纯净的水不容易导电，是绝缘体，选项D符合题意。
2．如图所示，取两个相同的验电器A和B，使A带负电，B不带电，用带有绝缘手柄的金属棒把A和
B连接起来，下列说法正确的是 （ ）
A．A中的自由电子通过金属棒流向B，B金属箔的张角增大
B．B中正电荷通过金属棒流向A，A金属箔的张角减小
C．A中负电荷通过金属棒流向B，B中正电荷通过金属棒流向A
D．金属棒中瞬间电流的方向从A流向B，B金属箔的张角增大
【答案】A
【详解】
用带有绝缘手柄的金属棒把A和B连接起来，带负电的电子可以沿金属棒从A向B移动，故B金属
箔张角增大；正电荷定向移动的方向是电流的方向，故金属棒中瞬间电流的方向与电子的运动方向相
反，即从B向A．故A正确，BCD错误。
3．与实物电路对应的电路图是（ ）
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com
A． B． C． D．
【答案】A
由图知两灯泡为并联关系，电流表测灯泡L 电流，开关在干路上控制所有用电器，故A正确。
1
故选A。
4．如图是未连接完整的电路，若要求闭合开关后，滑动变阻器的滑片 向左移动时，灯泡变亮．则下
列接法符合要求的是（ ）
A． 接 ， 接
B． 接 ， 接
C． 接 ， 接
D． 接 ， 接
【答案】A
【详解】
灯泡变亮，表明通过灯泡的电流变大，即电路中的电阻减小，故滑动变阻器的滑片 向左移动时，其
接入的电阻是减小的，则滑片左侧的电阻丝应接入电路（即一定要接 接线柱），滑动变阻器采用“一
上一下”的接法，则 接 ， 接 ．故A项正确，BCD项错误．
5．汽车装有安全带未系提示系统，当乘客坐在副驾驶座椅上时，座椅下的开关S 闭合，若未系安全带，
1
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com
则开关S 断开，仪表盘上的指示灯亮起，蜂鸣器工作；若系上安全带，则开关S 闭合，指示灯熄灭，蜂
2 2
鸣器不工作．图设计的电路图正确的是
A． B．
C． D．

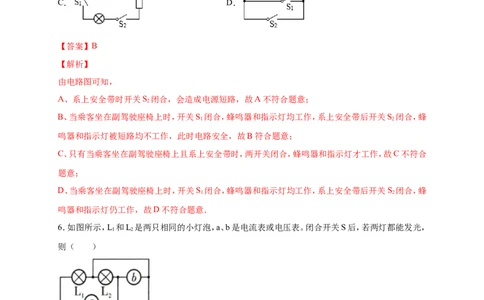

【答案】B
【解析】
由电路图可知，
A、系上安全带时开关S 闭合，会造成电源短路，故A不符合题意；
2
B、当乘客坐在副驾驶座椅上时，开关S 闭合，蜂鸣器和指示灯均工作，系上安全带后开关S 闭合，蜂
1 2
鸣器和指示灯被短路均不工作，此时电路安全，故B符合题意；
C、只有当乘客坐在副驾驶座椅上且系上安全带时，两开关闭合，蜂鸣器和指示灯才工作，故C不符合
题意；
D、当乘客坐在副驾驶座椅上时，开关S 闭合，蜂鸣器和指示灯均工作，系上安全带后开关S 闭合，蜂
1 2
鸣器和指示灯仍工作，故D不符合题意．
6．如图所示，L 和L 是两只相同的小灯泡，a、b是电流表或电压表。闭合开关S后，若两灯都能发光，
1 2
则（ ）
A．a、b均为电流表
B．a、b均为电压表
C．a为电流表，b为电压表
D．a为电压表，b为电流表
【答案】C
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com
【详解】
A．若a、b均为电流表，L 和L 被短路不发光，故A不符合题意；
1 2
B．若a、b均为电压表，L 被短路不发光，故B不符合题意；
2
C．若a为电流表，b为电压表，L 和L 并联，两灯都能发光，故C符合题意；
1 2
D．若a为电压表，b为电流表，L 被短路不发光，故D不符合题意。
2
故选C。
二、填空题（每空1分，共25分）。

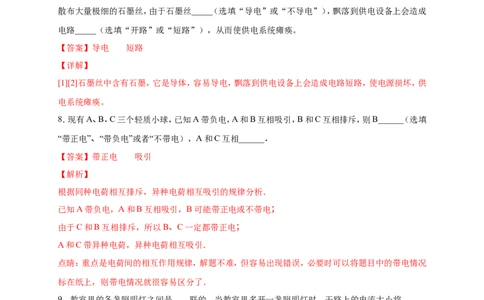

7．石墨炸弹是一种用来破坏敌方供电设施的武器，这种炸弹爆炸时不会造成人员伤亡，而是在空中
散布大量极细的石墨丝，由于石墨丝_____（选填“导电”或“不导电”），飘落到供电设备上会造成
电路_____（选填“开路”或“短路”），从而使供电系统瘫痪。
【答案】导电 短路
【详解】
[1][2]石墨丝中含有石墨，它是导体，容易导电，飘落到供电设备上会造成电路短路，使电源损坏，供
电系统瘫痪。
8．现有A、B．C三个轻质小球，已知A带负电，A和B互相吸引，B和C互相排斥，则B______（选填
“带正电”、“带负电”或者“不带电），A和C互相______．
【答案】带正电 吸引
【解析】
根据同种电荷相互排斥，异种电荷相互吸引的规律分析．
已知A带负电，A和B互相吸引，B可能带正电或不带电；
由于C和B互相排斥，所以B、C一定都带正电；
A和C带异种电荷，异种电荷相互吸引．
点睛：重点是电荷间的相互作用规律，解题不难，但容易出现错误，必要时可以将题目中的带电情况
标在纸上，则带电情况就很容易区分了．
9．教室里的各盏照明灯之间是____联的，当教室里多开一盏照明灯时，干路上的电流大小将____．
（选填“变大”、“不变”或“变小”）
【答案】并 变大
【解析】
教室里各盏照明灯是并联的，开亮的灯越多，并联的支路越多，总电阻越小；由I= ，电源电压不变，
则干路中的电流越大．
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com
10．如图所示，要使灯泡 和 串联在电路中，应闭合开关__________；若要使 和 并联在电路
中，应闭合开关__________；绝对不允许同时闭合开关__________，因为此时电路处于__________状
态，会把电源烧坏．
【答案】S S 和SS 和S 短路
3 1 2 2 3
【解析】
试题分析：串联电路：把电路中各元件首尾相接，连入电路就是串联．并联电路：把几个用电器首首相
接，尾尾相接，再连入电路，就是并联．电源短路是指电源两极不经过用电器直接连通的电路，电源短
路会烧坏电源，是绝对不允许的．由图得：要使灯泡L1和L2串联在电路中，只能闭合S3；若要使L1
和L2并联，应闭合s1s2；而当s2s3闭合时电源正负极直接导通短路，会把电源烧坏．
考点：串联电路和并联电路的辨别．
点评：考查了并联、串联的连接和开关的状态对电灯的连接方式的影响．同时要注意理解电路的三种
状态
11．如图甲所示电路中的两个电灯是_______联，电流表A 的示数如图乙所示，则A 的示数为
1 1
___________A，电流表A 的示数为0.9A，则L 中的电流是_________A．
2 1
【答案】并 1.6 0.7
【解析】
串联电路中只有一条路径，并联电路中有两条或两条以上路径；根据电流表的量程、分度值以及指针
的位置读出电流表的示数；根据并联电路电流的规律得到L 中的电流．
1
【详解】
灯L 和L 并联，电流表A 测通过干路的电流，电流表A 测通过灯L 的电流；
1 2 1 2 2
根据图乙可知，电流表A 的量程为0～3A，分度值为0.1A，示数为1.6A；
1
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com
由于电流表A 测通过灯L 的电流，L 中的电流为0.9A；由于并联电路中干路电流等于各支路电流之
2 2 2
和，所以L 中的电流为1.6A-0.9A=0.7A．
1
12．在图所示的电路中，电源电压保持不变。闭合开关S、S，两个灯泡 L、L 都正常发光；若开关S
1 2 1 2 2
断开，则灯泡L_____，灯泡L_____（以上两空选填“发光”或“不发光”），电流表示数_____。（选
1 2
填“变大”或“变小”）
【答案】发光 不发光 变小
【详解】
[1][2][3]从图中可以看到，当闭合开关S、S，这是一个并联电路，两个灯泡 L、L 并联在电路中，电流
1 2 1 2
表示数等于流过两灯泡的电流之和；当开关S 断开时，只有灯泡 L 接在电路中，没有电流流过L，灯
2 1 2
泡L 发光，灯泡L 不发光，这时电流表示数等于流过灯泡L 的电流，电源电压不变，两灯泡的电阻不
1 2 1
变，根据 可知流过灯泡的电流大小不变，但电流表示数变小。
13．某油量表的工作原理如图所示，当油箱内油面上升时，浮球向上运动，使滑动变阻器R接入电路
中的电阻变_____，由电流表改造的油量表示数变_____．
【答案】小 大
【详解】
当油面上升时，浮子位置升高，在杠杆作用下，滑动变阻器R的滑片下移，滑动变阻器连入电路的阻
值变小，根据欧姆定律可知，电路中电流变大，电流表示数变大，即油量表示数变大．
14．某同学将两节新干电池接在如图所示的电路中，并用电压表测开关两端的电压．当开关断开时，
电压表示数约为________V；当开关闭合时，电压表示数约为________V．
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com
【答案】3 0
【分析】
由电路图可知，两灯泡串联，电压表与开关并联；一节干电池的电压为1.5V，根据串联电路的电压特
点可知电源的电压，根据串联电路的电压特点求出相应的电压值．
【详解】
由电路图可知，两灯泡串联，电压表测开关两端的电压，当开关断开时，电压表串联在电路中，测的是
电源电压．因串联电路中总电压等于各分电压之和，且一节干电池的电压为1.5V，所以两节新干电池
组成电源的电压 ，当开关闭合时，电压表被短路，相当于测开关两端的电压，示数
约为0V．
故答案为3；0．
【点睛】
本题考查了串联电路的电压特点，关键是电压表所测电路元件的判断，要注意一节干电池的电压为
1.5V．
15．甲、乙两导体的材料和长度相同，甲的横截面积小于乙的横截面积，则甲的电阻_____乙的电阻；
若将它们串联在电路中时，通过甲的电流_____乙导体的电流；若将它们并联后接入电路，则甲两端
的电压_____乙导体两端的电压．（均选填“大于”、“等于”或“小于”）
【答案】大于 等于 等于
【详解】
导体电阻与导体材料、长度、横截面积有关，在材料与长度相等的情况下，电阻与导体横截面积成反
比；因为甲的横截面积小于乙的横截面积，则甲的电阻大于乙的电阻；串联电路中各处电流相同，若
将它们串联在电路中时，通过甲、乙导体的电流相等；并联电路两端的电压相同，则将它们并联后接
入电路，则甲、乙两导体两端的电压相等．
16．如图所示，两只电表及导线完好．闭合开关，两只电表示数均为零．现用一个完好的电阻替换R ，
2
再闭合开关：
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com
①若只有电压表示数不为零，则原来的故障是 ；
②若只有电流表示数不为零，则原来的故障是 ．
【答案】①R 、R 都开路；②R 短路；R 开路
1 2 1 2
【解析】
试题分析：电路故障有断路和短路，根据电流表示数为零，可判断故障原因的断路，电压表示数也为
零则可判断R 一定断路，替换R ，再根据电表示数进一步判断R 故障原因．分析电路可知R 、R 串
2 2 1 1 2
联，电压表V测量R 两端电压．若电流表示数为零，说明电路故障是断路，若只有R 断路，则电压表
1 1
会有示数，根据电压表也没有示数，说明R 一定断路；用完好的电阻R替换R ，闭合电键，若只有电
2 2
压表示数不为零，即电流表示数还是零，说明R 也断路；如果只有电流表示数不为零，那说明R 没有
1 1
断路，但电压表示数为零，那说明电阻R 短路了．故答案为①R 、R 都断路；②R 断路和R 短路．
1 1 2 2 1
考点：电流表、电压表在判断电路故障中的应用．
三、作图题（每题3分，共9分）。
17．在图中的〇里填上适当的电表符号，使之成为串联电路图。
【答案】
【详解】
要使两灯串联，从电源正极流出的电流应依次流入两个电阻，下边的◯中应填入电压表，不能有电流
通过，中间◯有电流通过，故为电流表，上边的◯中应填入电压表，不能有电流通过，这样电流就依次
经过电阻R 和R，然后电流回到电源负极，如图所示：
1 2
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com
18．如图乙所示是小明同学做“用电流表测电流”实验的电路，请用笔画线代替导线将电路连接完整，
使灯L 和L 并联，开关控制两盏灯，电流表测量通过灯L 的电流。
1 2 1
【答案】
【详解】灯L 和L 并联，开关控制两盏灯，则开关接在干路上，电流表测量通过灯L 的电流，电流表与
1 2 1
灯L 串联，如下图所示：
1
19．根据如图所示的的实物连接图，在右面的框中画出电路图．
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com
【答案】如图所示
【解析】
【详解】
从电源正极开始依次串联灯泡L、开关、灯泡L 以及电流表，然后回到电源负极，电压表与灯泡L 和
2 1 1
电流表的两端；如图所示：
四、实验题（每空2分，共14分）。
20．为了验证串联电路电压的特点，小瑞设计了如图甲所示的电路进行实验．
（1）在连接电路时，开关应处于_________状态．
（2）小瑞测量L 的电压时，闭合开关后，他观察到这时两灯都不发光了，而电压表的示数接近电源电
1
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com
压，此时该电路可能存在的故障是___________；
（3）排除故障后，小瑞进行第一次试验，他正确测出了灯L、L 端电压均为2.2V．AC间的电压为
1 2
4.5V；于是他得到了：在误差允许范围内：串联电路各用电器两端的电压相等，串联电路的总电压等
于各用电器两端的电压之和．你认为这种结论是否合理____（选填"合理"或"不合理"）．理由是
____________；你认为小瑞做这个实验还有什么地方存在不足？____________
（4）小瑞按正确的方法测出了L、L 及AC间（即电源）的电压分别为：U=1.5V，U=2.4V，U 的示数
1 2 1 2 AC
如图乙所示，可读出U = ______V．根据测量结果，在误差允许范围内你认为串联电路中各部分电路
AC
两端电压和电源电压的关系是_________（写出U、U、U 的关系式即可）．
1 2 AC
【答案】断开 L 断路 不合理 只做了一次实验，具有偶然性 使用规格相同的灯泡
1
4.0 U =U+U
AC 1 2
【详解】
(1)[1]连接电路时，为了保护电路，开关必须处于断开状态；
(2)[2]由电路图可知，两灯泡串联，电压表与灯L 并联；闭合开关S后，灯L、L 均不亮，说明电路存在
1 1 2
断路；电压表有示数，说明电压表与电源两极相连，电压表并联电路之外不存在断路，故电路故障是
L 断路；
1
(3)[3]这种结论不合理，因为实验中只做了一次实验，具有偶然性；
[4]实验中使用规格相同的灯泡，得到各用电器两端的电压相等，具有偶然性，应该换用不同规格的灯
泡进行实验；
(4)[5]根据电路图可知，两灯泡串联，U 的示数是L 与L 两端的总电压，串联电路中总电压等于各分
AC 1 2
电压之和，U 的示数应大于串联的各部分电路两端的电压；电压表的量程为0～15V，分度值为
AC
0.5V，示数为U=4.0V，
U+U=1.5V+2.4V=3.9V，
1 2
[6]在误差允许范围内串联电路中用电器两端电压与电源电压相等，即U =U+U．
AC 1 2
五、计算题（第21题9分，第22题9分，第23题6分，共24分）。
21．如图所示的电路中，L、L、L 三个小灯泡连接在电路中，已知电流表A 的示数为1.2A电流表A
1 2 3 1 2
的示数为0.9A电流表A的示数为1.7A，则通过小灯泡L、L、L 的电流分别是多少？
1 2 3
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com
【答案】通过L、L、L 的电流各是0.8A、0.4A和0.5A．
1 2 3
【解析】
试题分析：由电路图可知，三个灯泡并联，电流表A测干路电流，电流表A 测流过灯L 与L 的电流，
1 1 2
电流表A 测流过灯L 与L 的电流；根据电流表示数及并联电路特点求出通过各灯的电流．
2 2 3
解：由电路图可知，三个灯泡并联，电流表A测干路电流，电流表A 测流过灯L 与L 的电流，电流表
1 1 2
A 测流过灯L 与L 的电流；
2 2 3
根据并联电路电流规律可知：
I+I +I =1.7A ①
1 2 3
I+I =1.2A ②
1 2
I+I =0.9A ③
2 3
由①②可得，I=0.5A；
3
由①③可得，I=0.8A；
1
故I="0.9A" 0.5A=0.4A．
2
答：通过L、L、L 的电流各是0.8A、0.4A和0.5A．
1 2 3
【点评】本题考查了并联电路电流的计算，分析清楚电路结构、熟练应用并联电路的电流规律是正确
解题的关键．
22．如图所示，电源电压为12V且保持不变，电压表V 的示数为7V，电压表V 的示数为9V，灯L、L、L
1 2 1 2 3
两端的电压U、U、U分别是多少？
1 2 3
【答案】U 为3V，U 为4V，U 为5V．
1 2 3
【分析】
由电路图可知，三灯泡串联，V 测L、L 两端的电压，V 测L、L 两端的电压；根据串联电路的电压特
1 1 2 2 2 3
点求出L 和L 的电压，再求出L 两端的电压．
1 2 3
【详解】
由电路图可知，L、L、L 串联，电压表V 测L 和L 两端电压，V 测L 和L 两端电压，则：
1 2 3 1 1 2 2 2 3
U+U +U =12V ①
1 2 3
U+U =7V ②
1 2
U+U =9V ③
2 3
解得：U=3V U=4V U=5V．
1 2 3
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com
答：灯泡L、L、L 两端的电压分别为U 为3V，U 为4V，U 为5V．
1 2 3 1 2 3
23．如图所示，电源电压保持不变．当S2、S3闭合，S1断开时，电压表示数为6V；
（1）当S、S断开，S闭合时，电压表示数为4V，则R两端的电压为多少伏?_______
1 3 2 1
（2）当S、S闭合，S断开时，电流表A和A的示数分别为0.5A和0.2A，则通过R的电流为多少安
1 3 2 1 2
_____?
【答案】2V 0.3A
【详解】
当S、S 闭合，S 断开时，电阻R 短路，电路中只有R ，电压表示数为6V，即电源电压为6V；
2 3 1 1 2
（1）当S、S 断开，S 闭合时，两电阻串联，电压表测R 的电压，此时电压表示数为4V，
1 3 2 2
根据串联电路电压的规律，则R 两端的电压为：
1
；
（2）当S、S 闭合，S 断开时，两电阻并联，电流表A测干路电流，电流表A 测通过R 的电流；
1 3 2 1 1
根据并联电路电流的规律可得，通过R 的电流：
2
．
【点睛】
注意熟练应用串、并联电路的电压和电流特点，都是电路的最基本规律，是分析电路的基础，一定要
熟练掌握．另外关键是要读懂电路图，明确开关在不同状态时的电路结构，要多练习达到熟练的程度．
