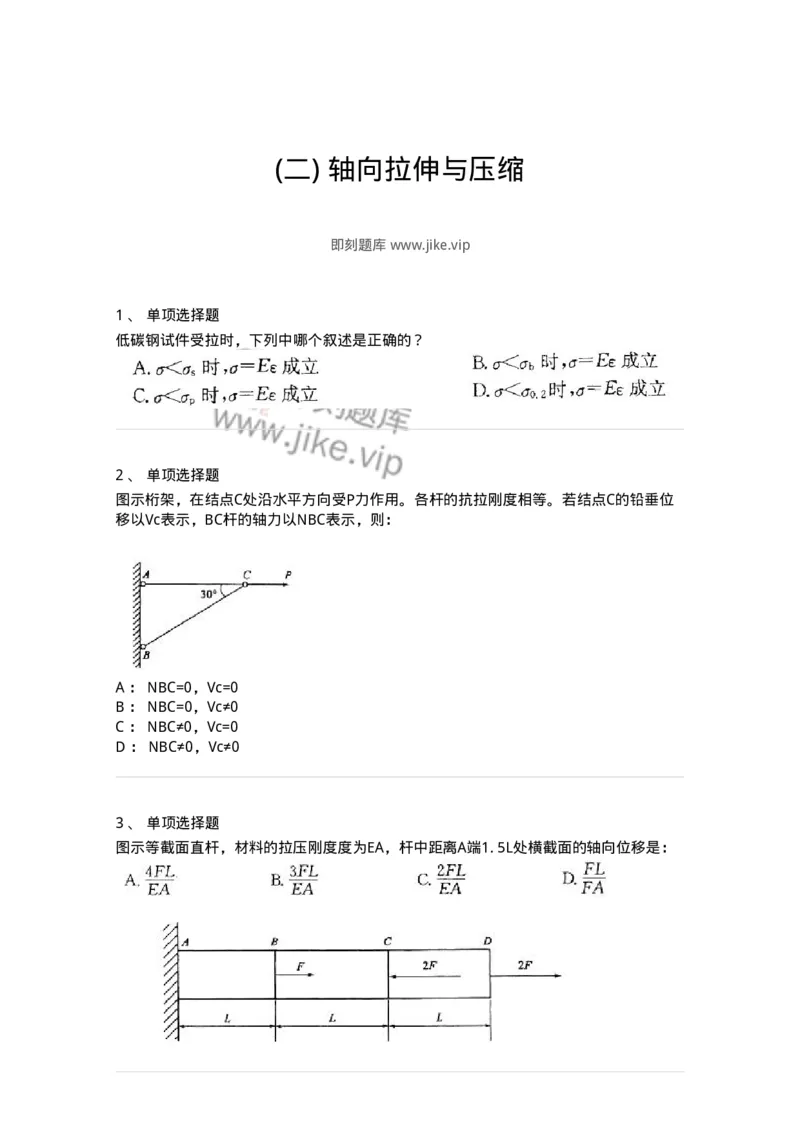

(二) 轴向拉伸与压缩
即刻题库 www.jike.vip
1 、 单项选择题
低碳钢试件受拉时，下列中哪个叙述是正确的？

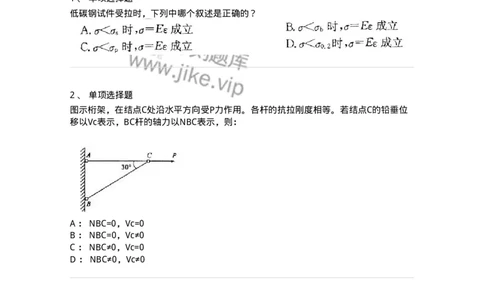

2 、 单项选择题
图示桁架，在结点C处沿水平方向受P力作用。各杆的抗拉刚度相等。若结点C的铅垂位
移以Vc表示，BC杆的轴力以NBC表示，则：
A ： NBC=0，Vc=0
B ： NBC=0，Vc≠0
C ： NBC≠0，Vc=0
D ： NBC≠0，Vc≠0
3 、 单项选择题

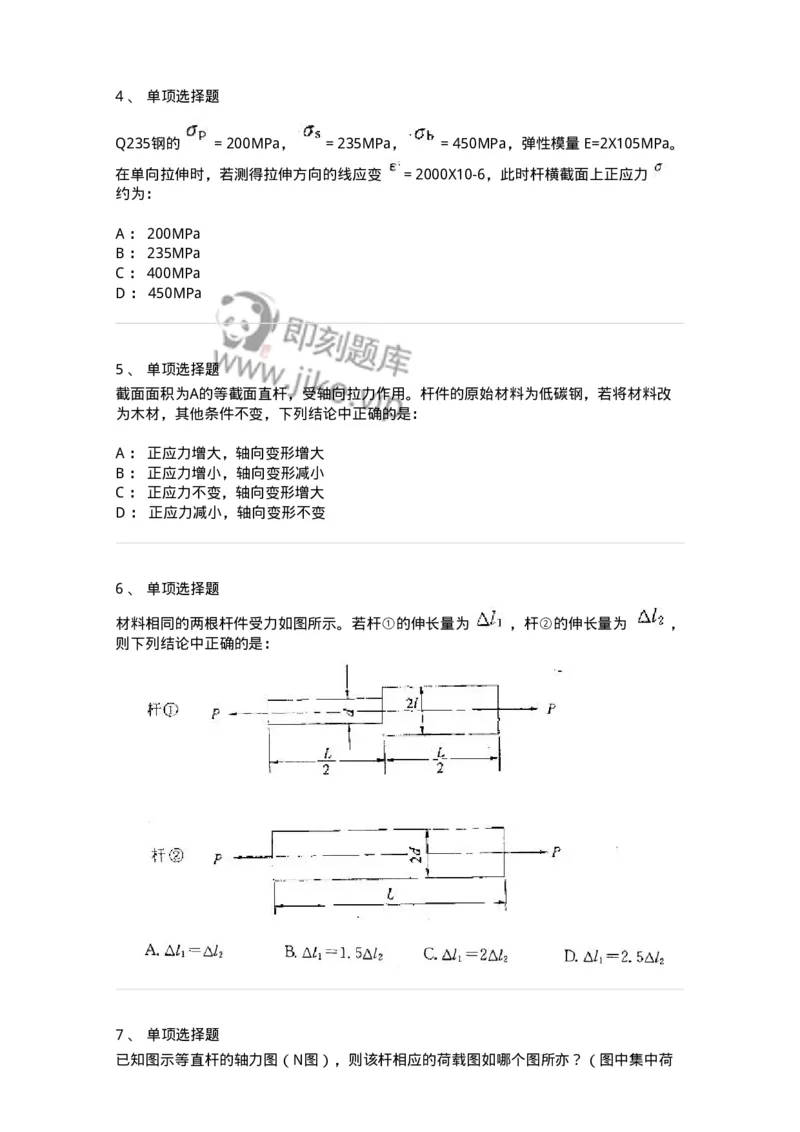

图示等截面直杆，材料的拉压刚度度为EA，杆中距离A端1. 5L处横截面的轴向位移是：4 、 单项选择题
Q235钢的 = 200MPa， = 235MPa， = 450MPa，弹性模量 E=2X105MPa。
在单向拉伸时，若测得拉伸方向的线应变 = 2000X10-6，此时杆横截面上正应力
约为：
A ： 200MPa
B ： 235MPa
C ： 400MPa
D ： 450MPa

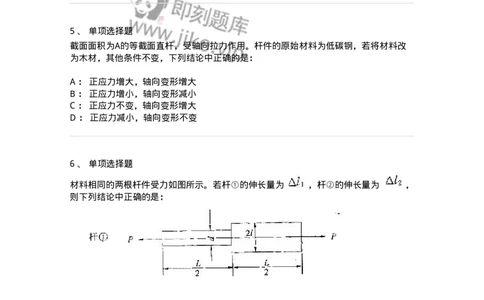

5 、 单项选择题
截面面积为A的等截面直杆，受轴向拉力作用。杆件的原始材料为低碳钢，若将材料改
为木材，其他条件不变，下列结论中正确的是：
A ： 正应力增大，轴向变形增大
B ： 正应力增小，轴向变形减小
C ： 正应力不变，轴向变形增大
D ： 正应力减小，轴向变形不变
6 、 单项选择题
材料相同的两根杆件受力如图所示。若杆①的伸长量为 ，杆②的伸长量为 ，
则下列结论中正确的是：
7 、 单项选择题

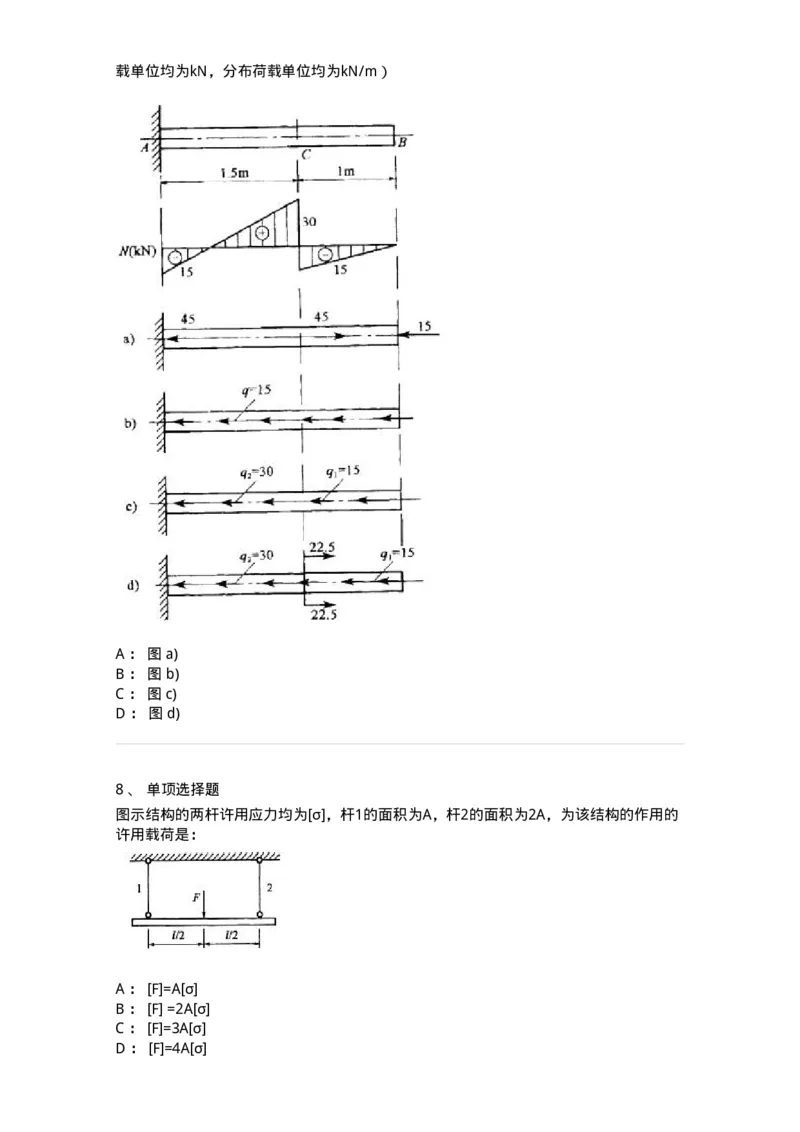

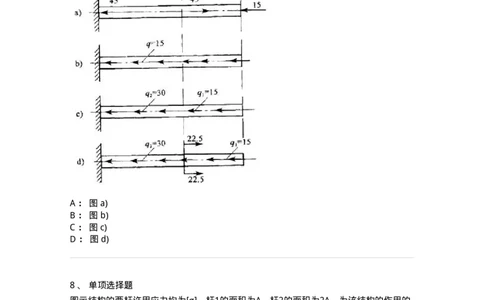

已知图示等直杆的轴力图（N图），则该杆相应的荷载图如哪个图所亦？（图中集中荷载单位均为kN，分布荷载单位均为kN/m）
A ： 图 a)
B ： 图 b)
C ： 图 c)
D ： 图 d)
8 、 单项选择题
图示结构的两杆许用应力均为[σ]，杆1的面积为A，杆2的面积为2A，为该结构的作用的
许用载荷是：
A ： [F]=A[σ]
B ： [F] =2A[σ]
C ： [F]=3A[σ]
D ： [F]=4A[σ]9 、 单项选择题

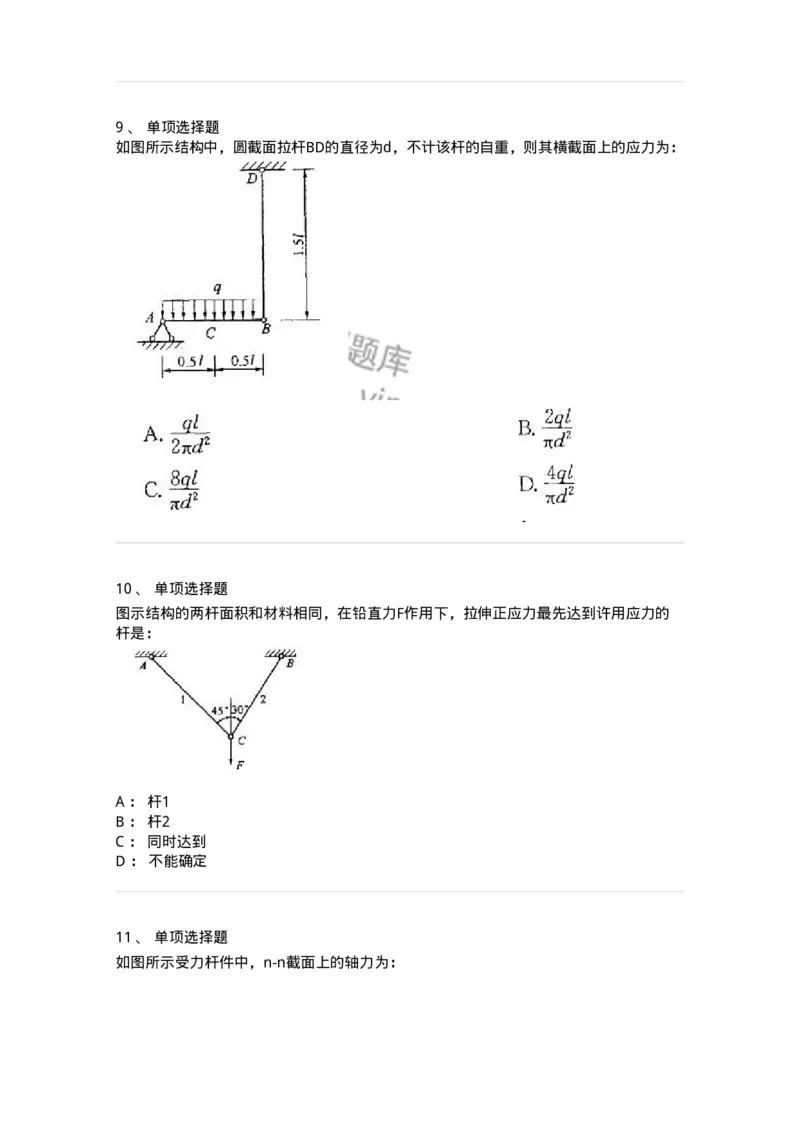

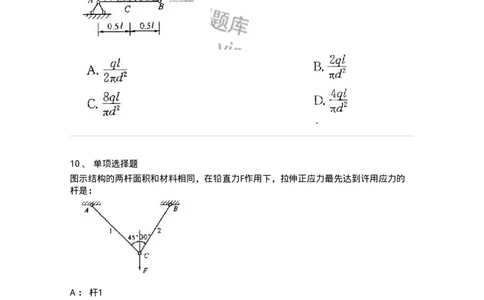

如图所示结构中，圆截面拉杆BD的直径为d，不计该杆的自重，则其横截面上的应力为：
10 、 单项选择题
图示结构的两杆面积和材料相同，在铅直力F作用下，拉伸正应力最先达到许用应力的
杆是：
A ： 杆1
B ： 杆2
C ： 同时达到
D ： 不能确定

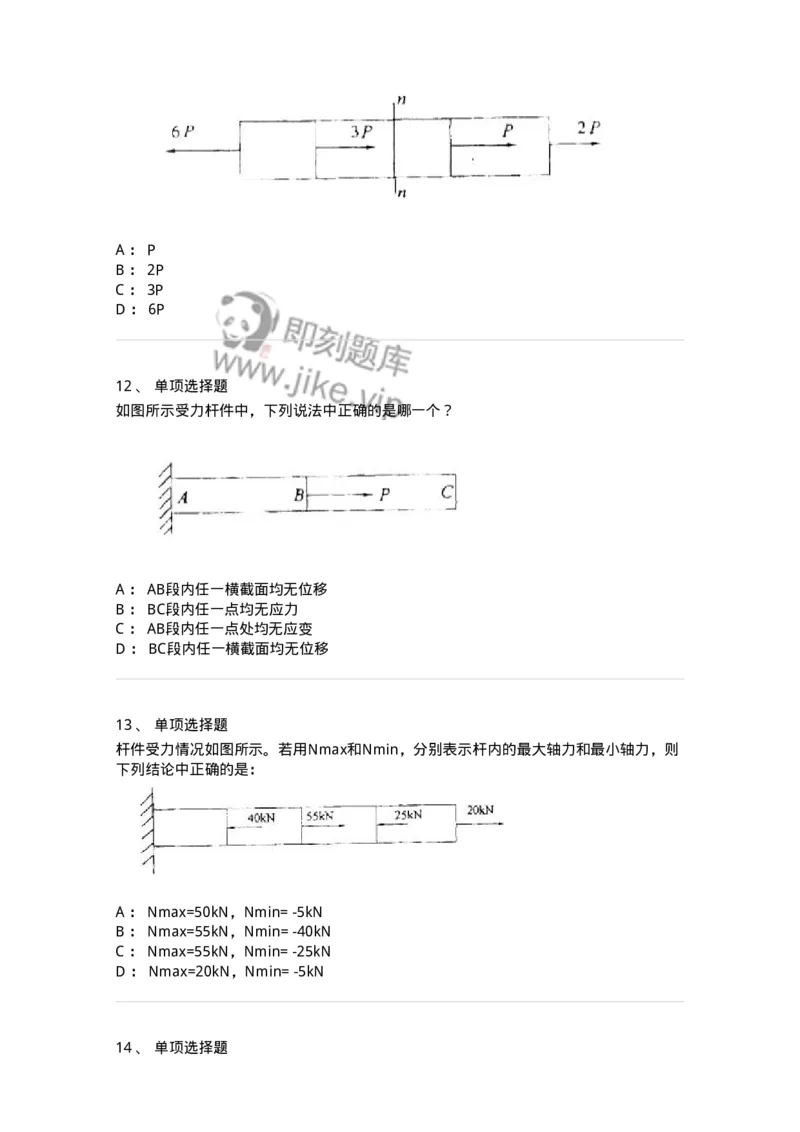

11 、 单项选择题
如图所示受力杆件中，n-n截面上的轴力为：A ： P
B ： 2P
C ： 3P
D ： 6P
12 、 单项选择题
如图所示受力杆件中，下列说法中正确的是哪一个？
A ： AB段内任一横截面均无位移
B ： BC段内任一点均无应力
C ： AB段内任一点处均无应变
D ： BC段内任一横截面均无位移
13 、 单项选择题
杆件受力情况如图所示。若用Nmax和Nmin，分别表示杆内的最大轴力和最小轴力，则
下列结论中正确的是：
A ： Nmax=50kN，Nmin= -5kN
B ： Nmax=55kN，Nmin= -40kN
C ： Nmax=55kN，Nmin= -25kN
D ： Nmax=20kN，Nmin= -5kN
14 、 单项选择题有一横截面面积为A的圆截 面杆件受轴向拉力作用，在其他条件不变时，若将其横截面
改为面积仍为A的空心圆，则杆：
A ： 内力、应力、轴向变形均增大
B ： 内力、应力、轴向变形均减小
C ： 内力、应力、轴向变形均不变
D ： 内力、应力不变，轴向变形增大

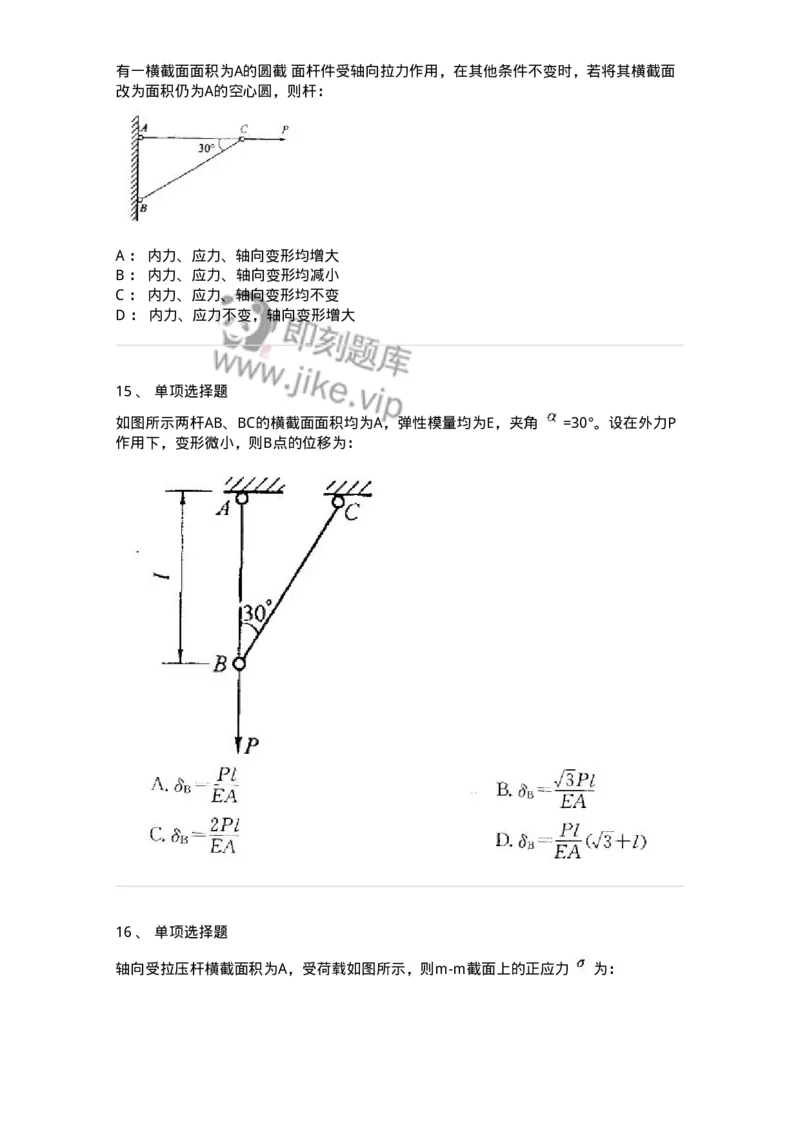

15 、 单项选择题
如图所示两杆AB、BC的横截面面积均为A，弹性模量均为E，夹角 =30°。设在外力P
作用下，变形微小，则B点的位移为：

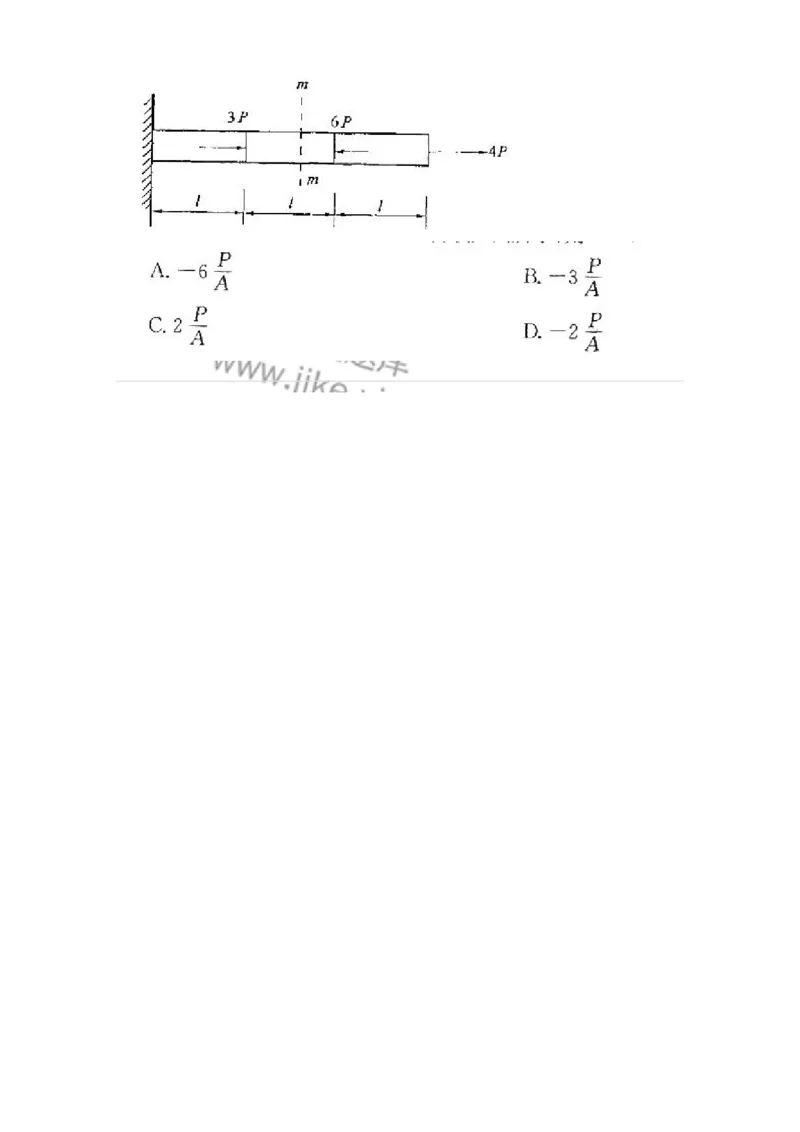

16 、 单项选择题
轴向受拉压杆横截面积为A，受荷载如图所示，则m-m截面上的正应力 为：
