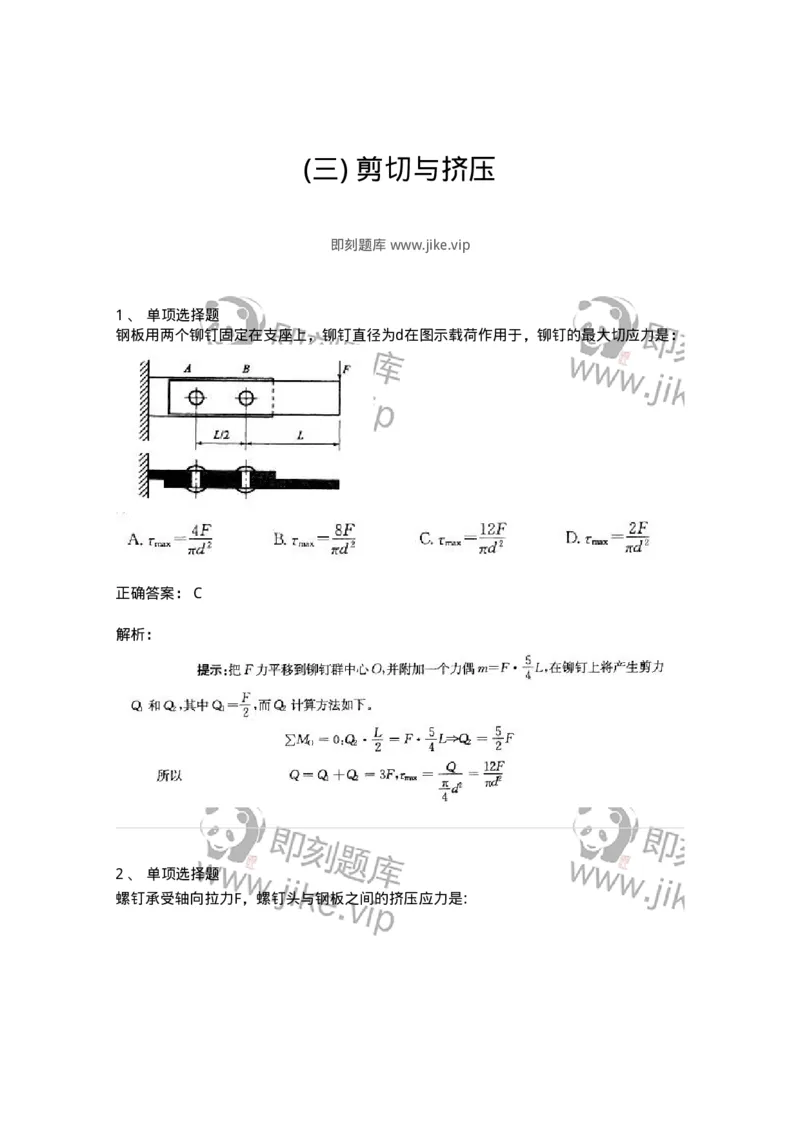

(三) 剪切与挤压
即刻题库 www.jike.vip
1 、 单项选择题

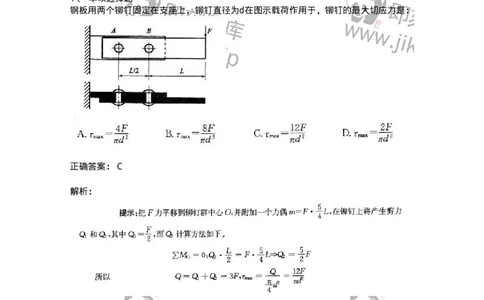

钢板用两个铆钉固定在支座上，铆钉直径为d在图示载荷作用于，铆钉的最大切应力是：
正确答案： C
解析：
2 、 单项选择题

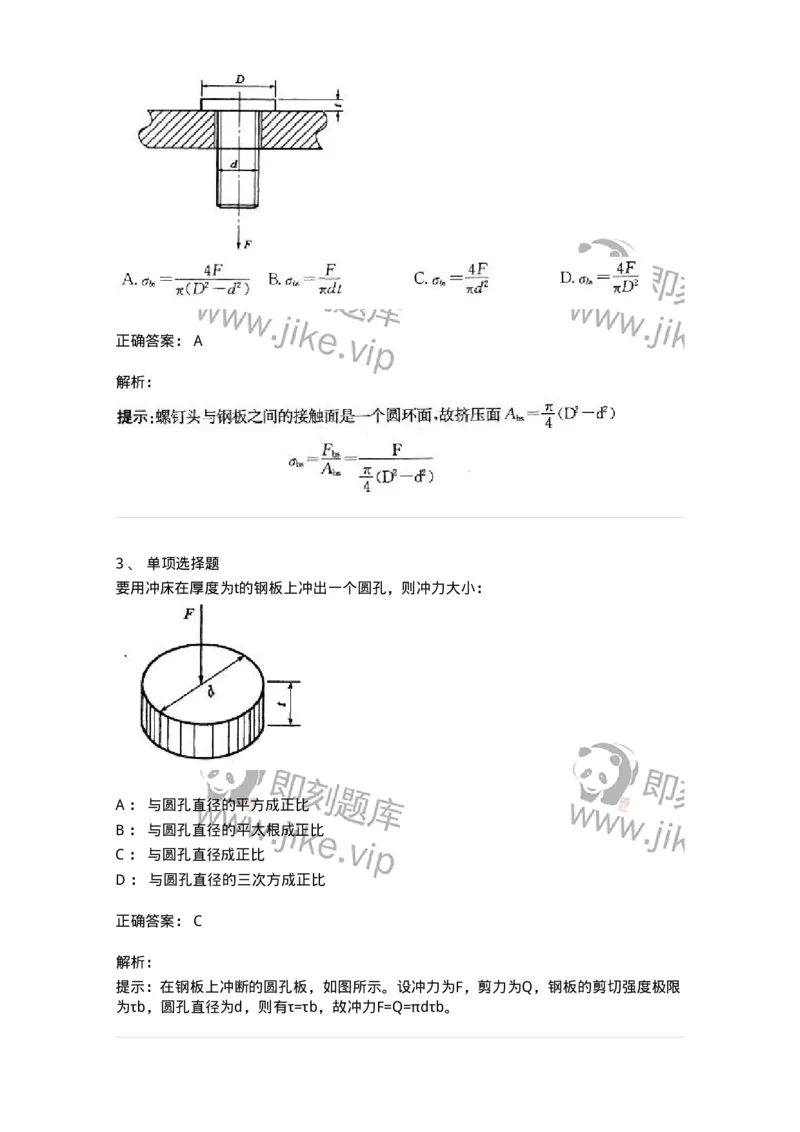

螺钉承受轴向拉力F，螺钉头与钢板之间的挤压应力是:正确答案： A
解析：
3 、 单项选择题

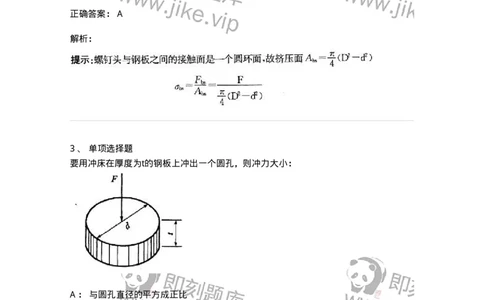

要用冲床在厚度为t的钢板上冲出一个圆孔，则冲力大小：
A ： 与圆孔直径的平方成正比
B ： 与圆孔直径的平太根成正比
C ： 与圆孔直径成正比
D ： 与圆孔直径的三次方成正比
正确答案： C
解析：
提示：在钢板上冲断的圆孔板，如图所示。设冲力为F，剪力为Q，钢板的剪切强度极限

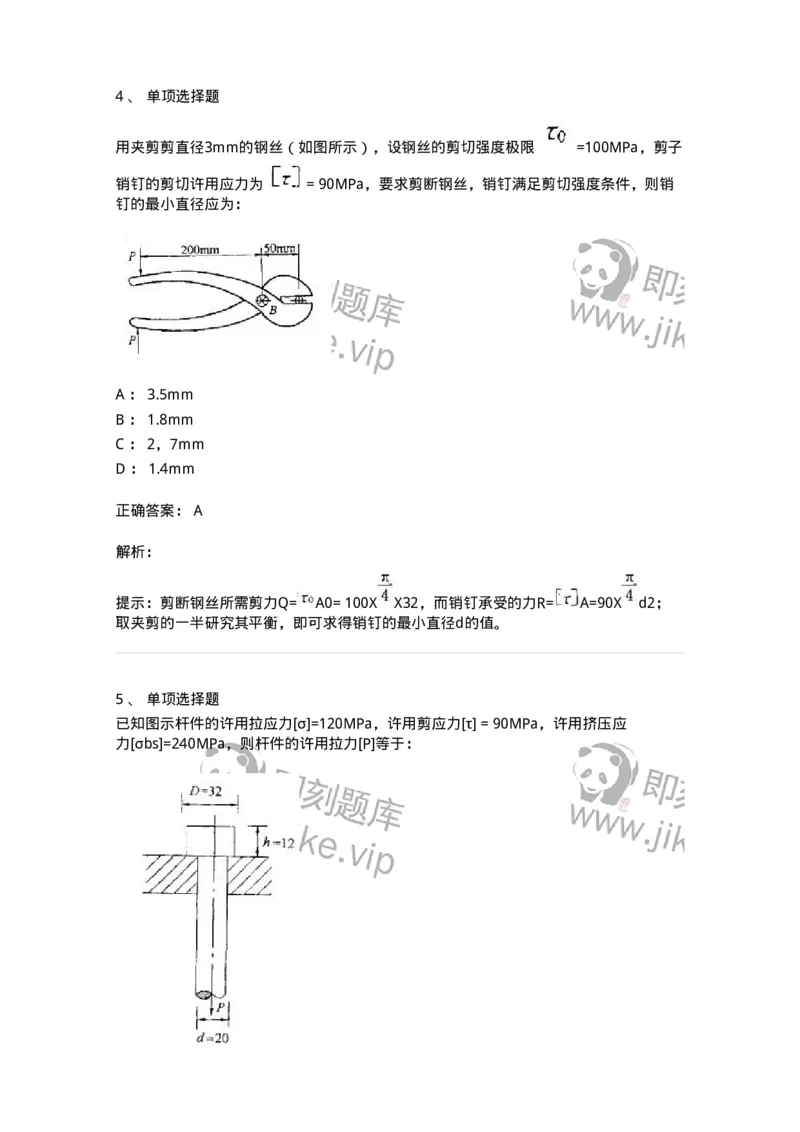

为τb，圆孔直径为d，则有τ=τb，故冲力F=Q=πdτb。4 、 单项选择题
用夹剪剪直径3mm的钢丝（如图所示），设钢丝的剪切强度极限 =100MPa，剪子
销钉的剪切许用应力为 = 90MPa，要求剪断钢丝，销钉满足剪切强度条件，则销
钉的最小直径应为：
A ： 3.5mm
B ： 1.8mm
C ： 2，7mm
D ： 1.4mm
正确答案： A
解析：

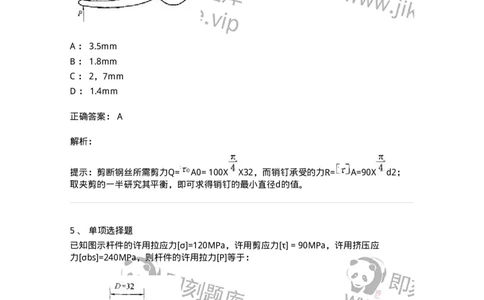

提示：剪断钢丝所需剪力Q= A0= 100X X32，而销钉承受的力R= A=90X d2；
取夹剪的一半研究其平衡，即可求得销钉的最小直径d的值。
5 、 单项选择题
已知图示杆件的许用拉应力[σ]=120MPa，许用剪应力[τ] = 90MPa，许用挤压应
力[σbs]=240MPa，则杆件的许用拉力[P]等于：A ： 18.8kN
B ： 67.86kN
C ： 117.6kN
D ： 37.7kN
正确答案： D
解析：
提示：
[
σbs]分别求出[P]，然后取最小值即为杆件的许用拉力。
6 、 单项选择题

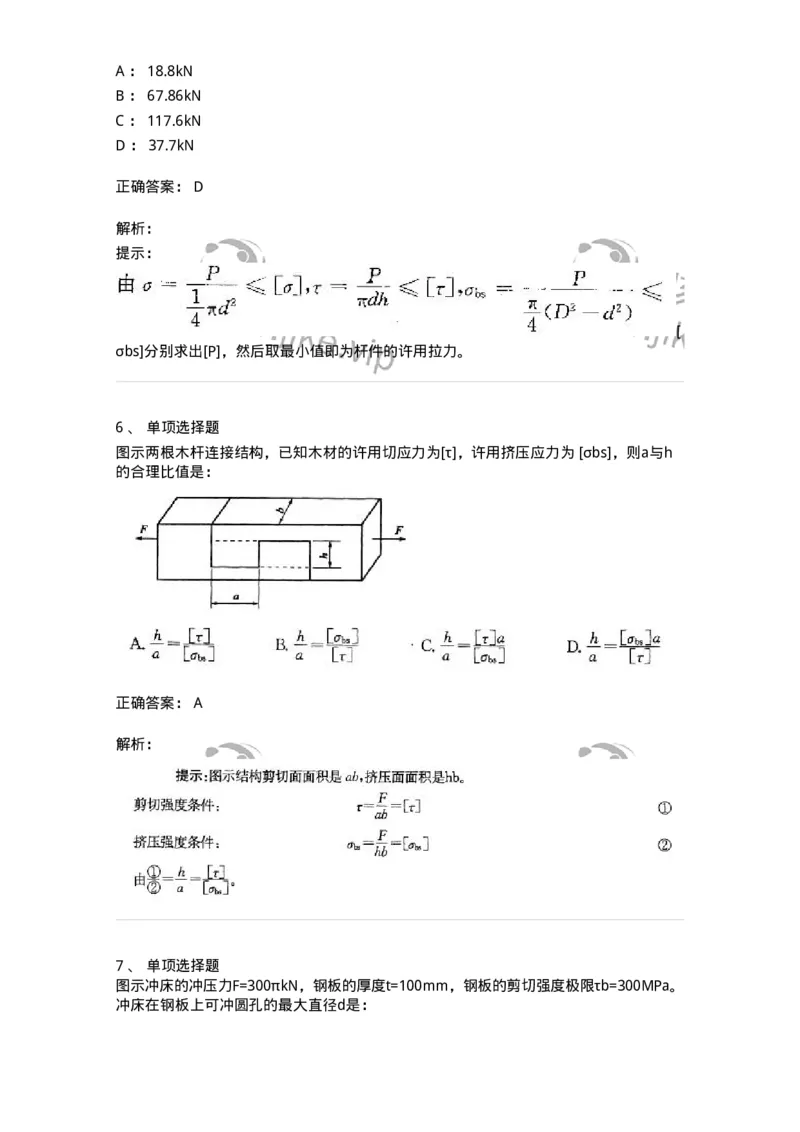

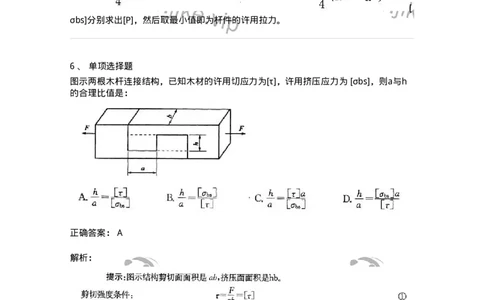

图示两根木杆连接结构，已知木材的许用切应力为[τ]，许用挤压应力为 [σbs]，则a与h
的合理比值是：
正确答案： A
解析：
7 、 单项选择题

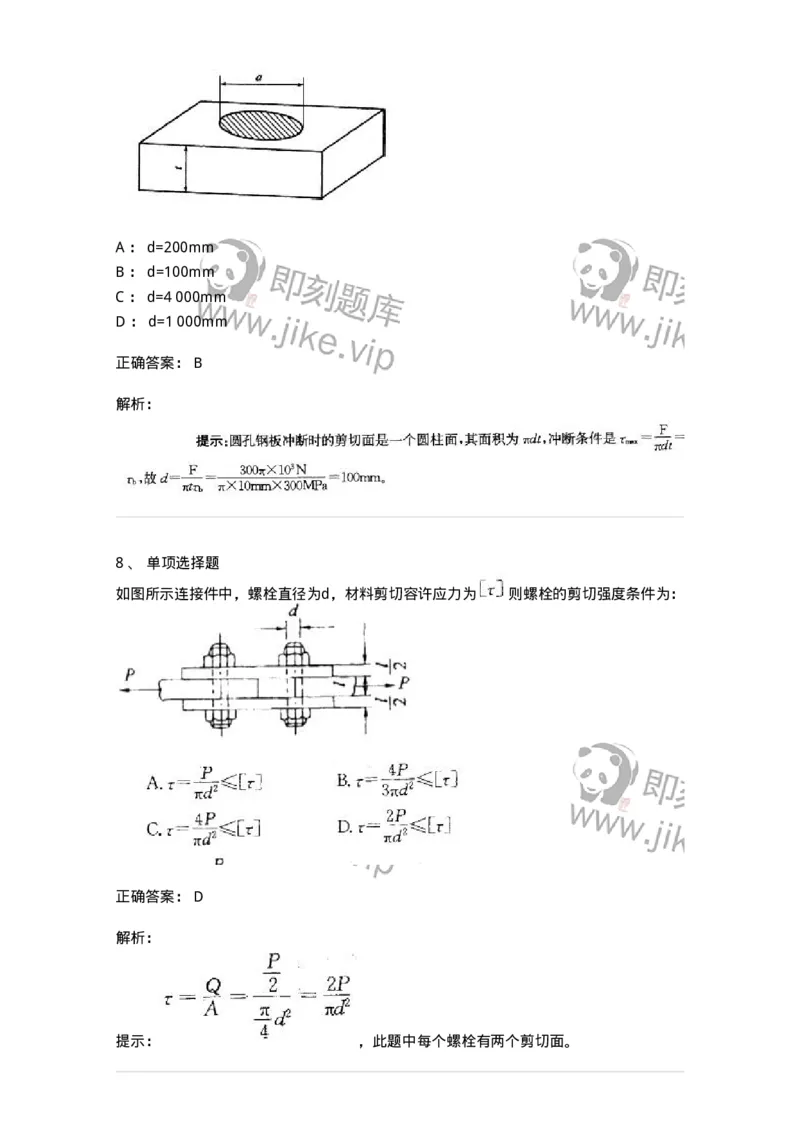

图示冲床的冲压力F=300πkN，钢板的厚度t=100mm，钢板的剪切强度极限τb=300MPa。
冲床在钢板上可冲圆孔的最大直径d是：A ： d=200mm
B ： d=100mm
C ： d=4 000mm
D ： d=1 000mm
正确答案： B
解析：
8 、 单项选择题
如图所示连接件中，螺栓直径为d，材料剪切容许应力为 则螺栓的剪切强度条件为：
正确答案： D
解析：
提示： ，此题中每个螺栓有两个剪切面。
