2014
年河北省中考物理试卷
一、选择题（本大题共8个小题）
1．（2分）在物理学的发展过程中，许多物理学家做出了杰出贡献．创立经典力学理论体系并发现万有引力定律的科
学家是（ ）
A．焦耳 B．牛顿 C．阿基米德 D．托里拆利
2．（2分）关于声和电磁波的说法正确的是（ ）
A．人们根据音色辨别蝉鸣虫吟
B．街道上的噪声设备可以减弱噪声
C．水面舰艇是通过电磁波搜寻水下目标的
D．移动电话和电烙铁都是利用电磁波工作的

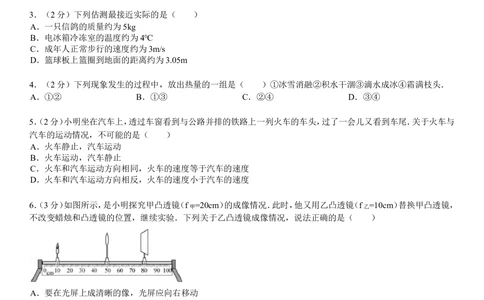

3．（2分）下列估测最接近实际的是（ ）
A．一只信鸽的质量约为5kg
B．电冰箱冷冻室的温度约为4℃
C．成年人正常步行的速度约为3m/s
D．篮球板上篮圈到地面的距离约为3.05m
4．（2分）下列现象发生的过程中，放出热量的一组是（ ）①冰雪消融②积水干涸③滴水成冰④霜满枝头．
A．①② B．①③ C．②④ D．③④
5．（2分）小明坐在汽车上，透过车窗看到与公路并排的铁路上一列火车的车头，过了一会儿又看到车尾．关于火车与
汽车的运动情况，不可能的是（ ）
A．火车静止，汽车运动
B．火车运动，汽车静止
C．火车和汽车运动方向相同，火车的速度等于汽车的速度
D．火车和汽车运动方向相反，火车的速度小于汽车的速度
6．（3分）如图所示，是小明探究甲凸透镜（f甲=20cm）的成像情况．此时，他又用乙凸透镜（f乙=10cm）替换甲凸透镜，
不改变蜡烛和凸透镜的位置，继续实验．下列关于乙凸透镜成像情况，说法正确的是（ ）
A．要在光屏上成清晰的像，光屏应向右移动
B．要在光屏上成清晰的像，光屏应向左移动
C．移动光屏，在光屏上可以得到一个清晰放大的像
D．移动光屏，在光屏上可以得到一个清晰缩小的像
7．（3分）下列说法中正确的是（ ）
A．汽车突然开动时，站在汽车上的人会向后仰，是由于人具有惯性
B．竖直抛向空中的石块，运动的越来越慢，是由于石块的惯性越来越小
C．人沿水平方向推停在水平面上的车，车未动，车受到的推力与摩擦力是一对平衡力
D．打乒乓球时，球拍对球施加力的同时球拍也受到球的作用力，这两个力的大小一定相等
8．（3分）如图所示的电路中，电源电压保持不变．R 为滑动变阻器，R 、R 为定值电阻．闭合开关S，将滑片P由a端
1 2 3
向b端滑动一段距离后，电压表V 、V 示数变化的大小分别为△U 、△U ，电流表示数变化的大小为△I．下列判断正
1 2 1 2
确的是（ ）
1 / 10A．△U
2
大于△U
1
B．
与 的差值等于R
2
C．R
2
和R
3
消耗的电功率的和增加了△U
2
•△I
D．电压表V 示数变小、电压表V 示数变大，电流表示数变大
1 2
二、填空及简答题（每空1分，物理部分共14分）

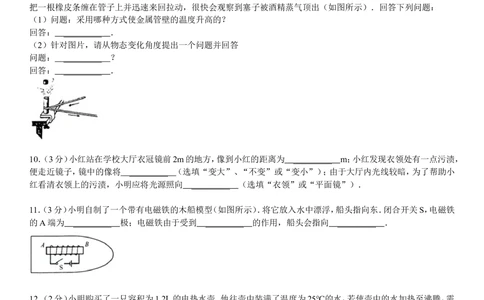

9．（3分）将一个底部封闭的薄壁金属管固定在支架上，管中装一些酒精，然后用塞子塞紧管口．
把一根橡皮条缠在管子上并迅速来回拉动，很快会观察到塞子被酒精蒸气顶出（如图所示）．回答下列问题：
（1）问题：采用哪种方式使金属管壁的温度升高的？
回答： ________ _ ．
（2）针对图片，请从物态变化角度提出一个问题并回答
问题： ________ _ ？
回答： ________ _ ．
10．（3分）小红站在学校大厅衣冠镜前2m的地方，像到小红的距离为 ________ _ m；小红发现衣领处有一点污渍，
便走近镜子，镜中的像将 ________ _ （选填“变大”、“不变”或“变小”）；由于大厅内光线较暗，为了帮助小
红看清衣领上的污渍，小明应将光源照向 ________ _ （选填“衣领”或“平面镜”）．
11．（3分）小明自制了一个带有电磁铁的木船模型（如图所示）．将它放入水中漂浮，船头指向东．闭合开关S，电磁铁
的A端为 ________ _ 极；电磁铁由于受到 ________ _ 的作用，船头会指向 ________ _ ．
12．（2分）小明购买了一只容积为1.2L的电热水壶．他往壶中装满了温度为25℃的水，若使壶中的水加热至沸腾，需
要吸收 ________ _ J的热量；小明将电热水壶接到家庭电路中，通电7min烧开了这壶水，如果在这一过程中它的
效率是90%，电热水壶的实际功率是 ________ _ W．[标准大气压下ρ水=1.0×103kg/m3、c水=4.2×103J/（kg•℃）．
]
13．（3分）如图是小明眼镜的照片．
（1）小明是近视眼，所用的镜片是 ________ _ （选填“凸”或“凹”）透镜．
（2）眼镜所用材料中属于合成材料的是 ________ _ ．
（3）眼镜戴久了，镜架上会产生铜锈，其主要成分是碱式碳酸铜[Cu（OH）CO ．铜生锈除与空气中氧气和水有关，还
2 2 3
与空气中的 ________ _ 有关．
]
2 / 1014．（3分）双能源（汽油和天然气）汽车以其经济、污染小等优点倍受人们青睐．（已知汽油的热值为3.2×107J/L3、天
然气的热值为7.2×107J/m3）
（1）内燃机是汽车的“心脏”，它是把内能转化为 ________ _ 的机器．
（2）完全燃烧9L汽油放出的热量与完全燃烧 ________ _ m3的天然气放出的热量相等．
（3）天然气的主要成分是甲烷．甲烷燃烧的化学方程式为： ________ _ ．
三、实验探究题

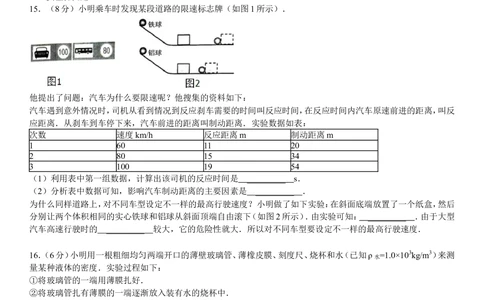

15．（8分）小明乘车时发现某段道路的限速标志牌（如图1所示）．
他提出了问题：汽车为什么要限速呢？他搜集的资料如下：
汽车遇到意外情况时，司机从看到情况到反应刹车需要的时间叫反应时间，在反应时间内汽车原速前进的距离，叫反
应距离．从刹车到车停下来，汽车前进的距离叫制动距离．实验数据如表：
次数 速度km/h 反应距离m 制动距离m
1 60 11 20
2 80 15 34
3 100 19 54
（1）利用表中第一组数据，计算出该司机的反应时间是 ________ _ s．
（2）分析表中数据可知，影响汽车制动距离的主要因素是 ________ _ ．
为什么同样道路上，对不同车型设定不一样的最高行驶速度？小明做了如下实验：在斜面底端放置了一个纸盒，然后
分别让两个体积相同的实心铁球和铝球从斜面顶端自由滚下（如图2所示）．由实验可知： ________ _ ．由于大型
汽车高速行驶时的 ________ _ 较大，它的危险性就大．所以对不同车型要设定不一样的最高行驶速度．
16．（6分）小明用一根粗细均匀两端开口的薄壁玻璃管、薄橡皮膜、刻度尺、烧杯和水（已知ρ水=1.0×103kg/m3）来测
量某种液体的密度．实验过程如下：
①将玻璃管的一端用薄膜扎好．
②将玻璃管扎有薄膜的一端逐渐放入装有水的烧杯中．
③往玻璃管内缓慢地加入待测液体直到薄膜变平为止（如图所示）；测出薄膜到水面和液面的距离分别为h 和h ．
1 2
④计算待测液体的密度ρ液 ．
回答下列问题：
（1）小明将玻璃管扎有薄膜的一端放入水中，薄膜向上凸起，说明 ________ _ ；玻璃管浸入水中越深，薄膜向上凸
起程度 ________ _ ．（选填“越大”、“越小”或“不变”）
（2）画出小明收集实验数据的表格．
（3）待测液体的密度ρ液= ________ _ kg/m3．
（4）已知玻璃管的横截面积为5cm2、质量为20g，厚度忽略不计．当薄膜变平后，小明松开手，玻璃管将 ________ _
（选填“向上”或“向下”）运动；玻璃管静止后，薄膜到水面的距离 ________ _ cm．（g取10N/kg）
3 / 1017．（7分）探究“电流与电阻的关系”．器材有：滑动变阻器、开关、电源（电压恒为6V）各一个，电流表、电压表各一
块，三个定值电阻（10Ω、15Ω、20Ω），导线若干．

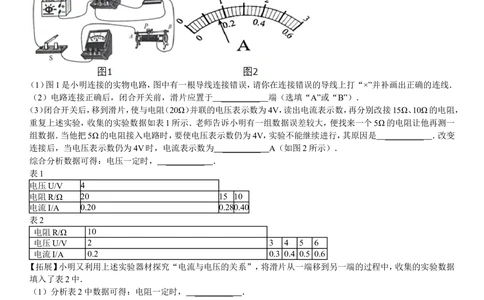

（1）图1是小明连接的实物电路，图中有一根导线连接错误，请你在连接错误的导线上打“×”并补画出正确的连线．
（2）电路连接正确后，闭合开关前，滑片应置于 ________ _ 端（选填“A”或“B”）．
（3）闭合开关后，移到滑片，使与电阻（20Ω）并联的电压表示数为4V，读出电流表示数，再分别改接15Ω、10Ω的电阻，
重复上述实验，收集的实验数据如表1所示．老师告诉小明有一组数据误差较大，便找来一个5Ω的电阻让他再测一
组数据．当他把5Ω的电阻接入电路时，要使电压表示数仍为4V，实验不能继续进行，其原因是 ________ _ ．改变
连接后，当电压表示数仍为4V时，电流表示数为 ________ _ A（如图2所示）．
综合分析数据可得：电压一定时， ________ _ ．
表1
电压U/V 4
电阻R/Ω 20 15 10
电流I/A 0.20 0.280.40
表2
电阻R/Ω 10
电压U/V 2 3 4 5 6
电流I/A 0.2 0.3 0.4 0.5 0.6
【拓展】小明又利用上述实验器材探究“电流与电压的关系”，将滑片从一端移到另一端的过程中，收集的实验数据
填入了表2中．
（1）分析表2中数据可得：电阻一定时， ________ _ ．
（2）分析可知，小明使用的变阻器的最大阻值为 ________ _ Ω．
四、计算题
18．（6分）小明做俯卧撑时（如图所示），可将其视为一个杠杆，重心在O点，他将身体撑起时，地面对两脚尖的支持
力为250N，两脚尖与地面的接触面积为60cm2，双手与地面的接触面积为300cm2．
（1）画出以B为支点时重力的力臂L；
（2）如果小明的两脚尖对地面的压强与双手对地面的压强之比为5：2，地面对双手的支持力为多少？
（3）小明在1min内做了30个俯卧撑，每次肩部上升的高度为0.36m，则他1min内克服重力所做的功为多少？
4 / 1019．（7分）实验室里有两只额定电压分别为4V和6V的小灯泡L 和L ，将它们连接到图1所示的电源电压可调的电
1 2
路中，其中通过L 的电流与电压的关系如图2所示．闭合开关S 、S ，断开S ，滑片P置于最左端时，一只小灯泡正常
2 1 2 3
发光，电路消耗的功率为5.2W；只闭合S ，滑片P置于最右端时，也有一只小灯泡正常发光，且L 的电阻与变阻器连
3 2
入电路中的电阻之比为R ：R=1：4．求：
2
（1）L 正常工作时的电阻．
2
（2）L 正常工作时的电流．
1
（3）在一只小灯泡正常发光条件下，电源电压的调节范围．
5 / 102014 年河北省中考物理试卷
参考答案与试题解析
一、选择题（本大题共8个小题）
1．（2分）在物理学的发展过程中，许多物理学家做出了杰出贡献．创立经典力学理论体系并发现万有引力定律的科
学家是（ ）
A．焦耳 B．牛顿 C．阿基米德 D．托里拆利
考点： 物理常识．
菁优网版权所有
专题： 其他综合题．
分析： 根据我们对万有引力和经典力学理论体系的了解来作答．
解答： 解：万有引力是牛顿发现的，力的单位是牛顿．
故选B．
点评： 物理学中，很多物理量的单位都是用科学家的名字来命名的，这是为了纪念科学家们对科学做出的贡献，我
们应该认识并分清他们．
2．（2分）关于声和电磁波的说法正确的是（ ）
A．人们根据音色辨别蝉鸣虫吟
B．街道上的噪声设备可以减弱噪声
C．水面舰艇是通过电磁波搜寻水下目标的
D．移动电话和电烙铁都是利用电磁波工作的
考点： 声音的综合利用；电磁波的传播．
菁优网版权所有
专题： 信息的传递．
分析： （1）音色是判断发声体的依据；
（2）减弱噪声的途径：在声源处、在传播过程中、在人耳处；
（3）声呐是利用超声波的回声定位工作的；
（4）电流具有：热效应、磁效应和化学效应．
解答： 解：A、不同发声体发出声音的音色不同，音色是判断发声体的依据，故A正确；
B、街道上的噪声设备是监测噪声等级的，不能减弱噪声，故B错误；
C、水面舰艇是通过超声波搜寻水下目标的，故C错误；
D、电烙铁都是利用电流热效应工作的，故D错误．
故选A
点评： 本题考查了声音的特征和对减弱噪声方法、声音的运用及电流效应运用的理解，需要认真分析判断．
3．（2分）下列估测最接近实际的是（ ）
A．一只信鸽的质量约为5kg
B．电冰箱冷冻室的温度约为4℃
C．成年人正常步行的速度约为3m/s
D．篮球板上篮圈到地面的距离约为3.05m
考点： 质量的估测；温度；长度的估测；速度与物体运动．
菁优网版权所有
专题： 估算综合应用题．
分析： 本题考查对常见的一些量要有数据、数量级的认识，估测是一种科学的近似计算，它不仅是一种常用的解题
方法和思维方法，而且是一种重要的科学研究方法，在生产和生活中也有着重要作用．
解答： 解：
A、一只信鸽的质量约为0.5kg，所以A不符合实际情况；
B、电冰箱冷冻室的温度约为﹣14℃，所以B不符合实际情况；
C、成年人正常步行的速度约为1.2m/s，所以C不符合实际情况；
D、篮球板上篮圈到地面的距离约为3.05m，所以D符合实际情况．
故选D．
6 / 104． 解：春天，冰雪消融，是熔化过程，需要吸收热量；积水干枯是由液体变为气态，需要吸热；滴水成冰是由液体
解答： 变为固态，需要放热，霜满枝头属于凝华现象，需要放热．
故选D．
5． 解：
解答： 小明先看到火车的车头，后看到火车车尾，以汽车为参照物火车是向前运动．
汽车有三种情况：
如果汽车静止，火车是向前运动的．
如果汽车向前行驶，火车也向前运动，火车的运动速度比汽车大．
如果汽车是向后倒车，火车可能是静止、可能是向前运动、也可能是倒车但是比汽车的倒车速度小．因此不可
能是C．
故选C．
6． 解：（1）由图知，物距大于像距，此时成倒立缩小的实像；
解答： （2）当将凸透镜换成焦距f为10cm的，由图可知，此时u＞2f，则成倒立缩小的实像；
相当于增大了物距，根据凸透镜成实像时，物近像远像变大，可知应将光屏向左移动才能得到清晰的像，综上
分析，选项BD正确，AC错误．
故选BD．
7． 解：A、因为原来汽车和乘客都处于静止状态，当汽车突然开动时，汽车向前运动，而人由于惯性还要保持原
解答： 来的静止状态，所以人会向后倾倒．故A正确；
B、竖直抛向空中的石块，运动的越来越慢，但质量不变，惯性不变，故B错误；
C、人沿水平方向推停在水平面上的车，车未动，车受到的推力与摩擦力大小相等、方向相反、在同一直线上、
作用于同一物体上，是一对平衡力．故C正确；
D、打乒乓球时，球拍对球施加力的同时球拍也受到球的作用力，这两个力是相互作用力，所以大小一定相
等．故D正确．
故选ACD．
8． 解：由图示电路图可知，三个电阻串联，电流表测电路电流，电压表测R 、R 两端电压，电压表V 测电阻R 、
1 2 2 2
解答： R 两端电压，
3
A、由图示电路图可知，△U
2
U
1
=△U
R1
U
R3
，滑片向右移动过程中，R
1
两端电压减小，R
3
两端电压增
﹣△ ﹣△
大，R 两端电压的减小量等于R 、R 两端电压的增加量之和，则△U ＞△U ，U U ＞0，U ＞△U ，故
1 2 3 R1 R3 2 1 2 1
﹣△
A正确；
B、 =R
2
+R
3
， =R
2
+△R
1
，简化得二者的差值等于R
2
，故B正确；
C、滑片向右移动过程中，电路电流增大，R 和R 消耗的电功率的和增加量△P=I′（2 R +R ）﹣I（2 R +R ）=（I′2
2 3 2 3 2 3
I2）（R
2
+R
3
）≠△U
2
•△I，故C错误；
﹣
D、滑片向右移动过程中，滑动变阻器接入电路的阻值减小，电路总电阻变小，电源电压不变，由欧姆定律可
知电路电流增大，电压表V 示数变小、电压表V 示数变大，故D正确；
1 2
故选：ABD．
二、填空及简答题（每空1分，物理部分共14分）
9． 解：（1）实验中，用一根绳子在管外绕几圈，并迅速地来回拉动绳子，此时机械能转化为内能，酒精的温度升
解答： 高，属于做功改变物体的内能，使金属管壁的温度升高；
（2）塞子跳起时，里面的蒸气对外做功，内能减小，温度降低，管口会出现白气，这些白气是水蒸气液化形成
的．
故答案为：（1）做功；
（2）管口的白气是如何形成的？
水蒸气液化形成的．
10． 解：（1）小红站在距离平面镜2m前照镜子，根据物像到平面镜距离相等，所以小明的像到小明的距离为
解答： 2m+2m=4m．
（2）当小红走近镜子时，小明的身高不变，根据物像大小相等，所以像大小不变．
（3）光照射在平面镜上会发生镜面发射，为了帮助小红看清衣领上的污渍，小明应将光源照向衣领；
故答案为：4；不变；衣领．
11． 解：由右手螺旋定则可知螺线管右侧为N极，左侧为S极；因地磁场沿南北方向，地球南极处为地磁场的N
7 / 10解答： 极，地球北极处为地磁场的S极；因同名磁极相互排斥，异名磁极相互吸引，故船头指向北方．
故答案为：S；地磁场；北；
12． 解：（1）水的体积V=1.8L=1.8×10 3m3，
﹣
解答：
由ρ= 可得，水的质量：m=ρV=1×103kg/m3×1.2×10 3m3=1.2kg，
﹣
将水烧开水吸收的热量：Q=cm（t t ）=4.2×103J/（kg•℃）×1.2kg×（100℃ 25℃）=3.78×105 J；
0
﹣ ﹣
（2）由W= =Pt可得，P= = =1000W．
故答案为：3.78×105 ；1000W．
13． 解：（1）近视眼的表现是看不清远处的东西，即是由于晶状体太厚，其折光能力太强，或眼球的前后方向太
解答： 长，使得像成在视网膜的前方造成的，故若想使得像成在视网膜上，即需要让原来的光线发散一些，由于凹透
镜对光线有发散的作用，故用凹透镜来矫正近视眼．
（2）眼镜所用材料中属于合成材料的是塑料；
（3）碱式碳酸铜中含有碳元素，空气中含有碳元素的物质是二氧化碳，故铜生锈与空气中的二氧化碳有关，
故填：CO ；
2
故答案为：（1）凹；（2）塑料；（3）CO
2
14． 解：
解答： （1）内燃机是将内能转化为机械能的机器；
（2）9L汽油完全燃烧放出的热量：Q放=vq汽油=9L×3.2×107J/L=2.88×108J，
Q放=Vq天然气 ，
∵
∴需要完全燃烧天然气的体积：
V= = =4m3；
故答案为：2.9．
（3）甲烷燃烧生成了二氧化碳和水，反应的方程式是：CH +2O CO +2H O．
4 2 2 2
故答案为：
（1）机械能；
（2）4；
（3）CH +2O CO +2H O．
4 2 2 2
三、实验探究题
15．
解：（1）∵v= ，
解答：
∴t= = =1.9×10 4h≈0.66s
﹣
（2）由表格中数据可知，影响汽车制动距离的主要因素是汽车速度的大小；
在斜面底端放置了一个纸盒，然后分别让两个体积相同的实心铁球和铝球从斜面顶端自由滚下，由图中纸盒
被推动的距离可以说明，在相同速度时，物体质量越大，其动能越大；因此在同样的路段上，对不同车型限制
不同的车速．
故答案为：（1）0.66；（2）汽车速度的大小；相同速度的物体，质量越大，其动能越大；动能．
16． 解：（1）将一端扎有橡皮薄膜的玻璃管浸入水中，橡皮膜向上凸进，说明水内部有向上的压强；
解答： 若增大玻璃管浸入水中的深度，橡皮膜受到水的压强变大，因此向上凸起的程度将变大；
（2）由题意知，往玻璃管内缓慢地加入待测液体直到薄膜变平时，玻璃管内外压强相等，故欲求待测液体的
密度ρ液 ，需要测出薄膜到水面的距离h
1
和薄膜到液面的距离h
2
．故设计实验表格如下：
实验序号薄膜到水面的距离薄膜到液面的距离 薄膜凸起程度 液体密度
h /cm h /cm g/cm3
1 2
1
2
3
8 / 10（3）由薄膜变平可知，玻璃管内外压强相等，由图可知，h =6cm=0.06m，h =5cm=0.05m，
1 2
则ρ液gh
2
=ρ水gh
1
，
解得ρ液= = =1.2×103kg/m3，
（4）玻璃管内液体的体积：
V液=V容=Sh
2
=5cm2×5cm=25cm3=2.5×10
﹣
5m3，
玻璃管的重力：G管=m管g=0.02kg×10N/kg=0.2N，
液体的重力：G液=m液g=ρ液V液g=1.2×103kg/m3×2.5×10
﹣
5m3×10N/kg=0.3N，
玻璃管与液体的总重力G总=G管+G液=0.2N+0.3N=0.5N；
此时，此时玻璃管排开水的体积：
V排1 =5cm2×6cm=35cm3=3×10
﹣
5m3，
玻璃管受到的浮力：
F浮1 =ρ水gV排=1.0×103kg/m3×10N/kg×3×10
﹣
5m3=0.3N＜G总 ，
所以，玻璃管将向下运动．
由题意得，玻璃管静止后，F浮2 =G总=0.5N；
即ρ水gV排2 =0.5N，
解得V排2 =0.5×10
﹣
4m3=50cm3，
则薄膜到水面的距离h= = =10cm．
故答案为：（1）液体内部有向上的压强；越大；（2）见解答中表格；（3）1.2×103；（4）向下；10．
17． 解（1）电路连接时，电阻短路，修改如下：
解答：
（2）在闭合电路前，滑动变阻器的滑片应为最大阻值处，所以滑片应位于A端；
（3）若再接入5Ω的电阻时，实验不能正常进行，是由于电流表超过了所选量程；
电阻两端的电压为4V，根据I= ，电流表选择0～3A量程，所以示数为0.8A；
综合数据分析可知，电压一定时，导体中的电流跟导体的电阻成反比；
拓展：
（1）综合表2中数据可知，电阻一定时，导体中的电流跟导体两端的电压成正比；
（2）当滑片移到最小阻值处，即接入电路中的电阻为0时，电路中电流I=0.6A，
定值电阻的阻值R= = =10Ω；
当滑片移到最大阻值处，电路中电流I=0.2A，
电路中的总电阻R串= = =30Ω，
滑动变阻器的阻值R′=R串 ﹣R=30Ω 10Ω=20Ω；
﹣
故答案为：（1）如上图；
（2）A；
（3）电流表超过了所选量程；0.8A；导体中的电流跟导体的电阻成反比；
拓展：（1）导体中的电流跟导体两端的电压成正比；
（2）20．
四、计算题
18． 解：（1）以B为支点时重力的力臂为B点到重力作用线的垂直距离，如图：
解答： （2）∵物体间力的作用是相互的，支持力和压力是一对相互作用力，
∴F脚=F脚支=250N，F手=F手支 ，
9 / 10则两脚尖与地面的压强p脚= ，双手对地面的压强p手= ，
p脚 ：p手=5：2，
∵
∴ ： =5：2，
则F手= = =500N．
（3）做一个俯卧撑时，支持力对人做功：W=F手h=500N×0.36m=180J，
所以做30个俯卧撑做功W′=30×180J=5400J．
答：（1）如上图；
（2）地面对双手的支持力为500N；
（3）他1min内克服重力所做的功为5400J．
19． 解：（1）根据图象可得U =6V，I =1A，
L2 L2
解答：
根据I= 可得，L 正常工作时的电阻R = = =6Ω．
2 L2
（2）闭合开关S
1
、S
2
，断开S
3
，滑片P置于最左端时，L
1
和L
2
并联，L
1
正常发光，电源电压U=U L1额定=4V，
I总= = =1.3A，由图象可知，I
2
=0.9A，
则L
1
正常工作时的电流I
1
=I总 ﹣I
2
=1.3A 0.9A=0.4A，
﹣
（3）只闭合S ，滑片P置于最右端时，小灯泡L 和L 及变阻器R串联，正常发光的一只灯泡为L ，电路中的
3 1 2 1
电流 =I =0.4A，
1
由图象可知，此时U =1V，则由I= 可得，
2
L 的电阻R = = =10Ω，
1 1
L 的电阻R = = =2.5Ω，
2 2
由于R ：R=1：4．则变阻器的电阻R=4R =4×2.5Ω=10Ω，
2 2
电源电压U′= =0.4A×（R +R +R）=0.4A×（10Ω+2.5Ω+10Ω）=9V，
1 2
则电源电压的调节范围为4V～9V．
答：（1）L 正常工作时的电阻为6Ω．
2
（2）L 正常工作时的电流0.4A．
1
（3）在一只小灯泡正常发光条件下，电源电压的调节范围为4V～9V．
