第 2 章 水利水电工程施工水流控制与基础处理
2.1 施工导流与截流
2.2 导流建筑物及基坑排水
2.3 地基处理工程

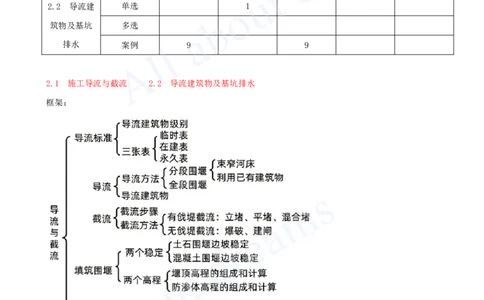

章节 题型 2020 2021 2022 2023 2024
单选
2.1 施工导
多选 2
流与截流
案例 3 2
2.2 导流建 单选 1
筑物及基坑 多选
排水 案例 9 9
2.1 施工导流与截流 2.2 导流建筑物及基坑排水
框架：
2.1.1 施工导流标准
2.1 施工导流与截流
2.1.1 施工导流标准
2.1.2 施工导流方式
2.1.3 截流方法[注：天一文化专有版权，未经许可不可转发或复印传播]
2.2 导流建筑物及基坑排水
2.2.1 围堰的类型
2.2.2 围堰布置与设计
2.2.3 基坑排水技术
2.2.4 导流泄水建筑物
2.1.1 施工导流标准

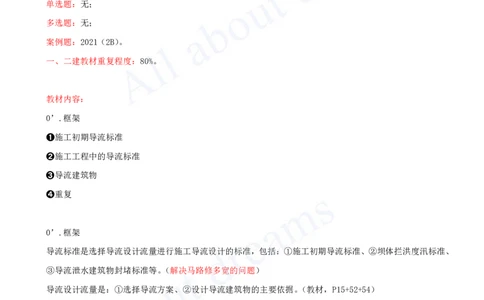

考情分析：
单选题：无；
多选题：无；
案例题：2021（2B）。
一、二建教材重复程度：80%。
教材内容：
0’.框架
➊施工初期导流标准
➋施工工程中的导流标准
➌导流建筑物
➍重复
0’.框架
导流标准是选择导流设计流量进行施工导流设计的标准，包括：①施工初期导流标准、②坝体拦洪度汛标准、
③导流泄水建筑物封堵标准等。（解决马路修多宽的问题）
导流设计流量是：①选择导流方案、②设计导流建筑物的主要依据。（教材，P15+52+54）
➊施工初期导流标准
施工初期导流标准，首先需要确定导流建筑物级别。再根据导流建筑物的级别和类别，选择相应的洪水重现
期作为施工初期导流标准。
导流标准，如果标准<过低>，不能确保施工安全；标准<过高>，增加导流费用，导流工程工期过长。
大型工程导流建筑物设计洪水标准应根据导流建筑物的<级别>和<类型>，并结合<风险度>分析合理确定。
（千言万语，不如，教材，P16，表格-11）[注：天一文化专有版权，未经许可不可转发或复印传播]
➋施工工程中的导流标准
土坝、堆石坝等不允许坝体过水，在施工期较长的条件下，洪水来临前又不能将坝体填筑至拦洪高程时，就
要考虑以全年作为导流时段。
若能保证洪水来临前坝体填筑达到拦洪高程，则导流时段应为洪水来临前的施工阶段。
采用分期围堰导流时，可以划分为若干个导流时段。
➌导流建筑物
导流建筑物：指枢纽工程施工期所使用的①临时性挡水建筑物、②（临时性）泄水建筑物。（2021（2B）案例）

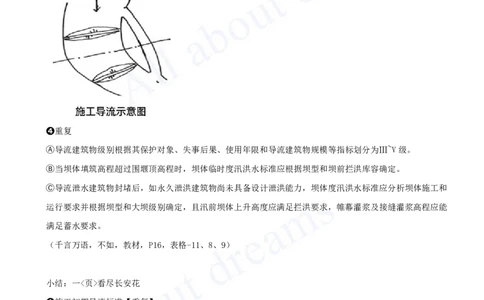

➍重复
Ⓐ导流建筑物级别根据其保护对象、失事后果、使用年限和导流建筑物规模等指标划分为Ⅲ~V级。
Ⓑ当坝体填筑高程超过围堰顶高程时，坝体临时度汛洪水标准应根据坝型和坝前拦洪库容确定。
Ⓒ导流泄水建筑物封堵后，如永久泄洪建筑物尚未具备设计泄洪能力，坝体度汛洪水标准应分析坝体施工和
运行要求并根据坝型和大坝级别确定，且汛前坝体上升高度应满足拦洪要求，帷幕灌浆及接缝灌浆高程应能
满足蓄水要求。
（千言万语，不如，教材，P16，表格-11、8、9）
小结：一<页>看尽长安花
➊施工初期导流标准【重复】
➋施工工程中的导流标准【重复】
➌导流建筑物【案例】【➋21BⒷ导流建筑物】
➍重复
➎以往真题删除【➋10最大<删>、12任务<删>】
2.1.2 施工导流方式
2.1 施工导流与截流[注：天一文化专有版权，未经许可不可转发或复印传播]
2.1.1 施工导流标准
2.1.2 施工导流方式
2.1.3 截流方法
2.2 导流建筑物及基坑排水
2.2.1 围堰的类型
2.2.2 围堰布置与设计
2.2.3 基坑排水技术
2.2.4 导流泄水建筑物

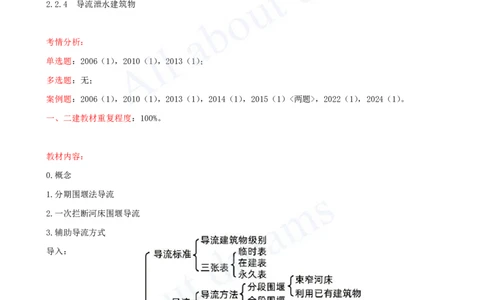

考情分析：
单选题：2006（1），2010（1），2013（1）；
多选题：无；
案例题：2006（1），2010（1），2013（1），2014（1），2015（1）<两题>，2022（1），2024（1）。
一、二建教材重复程度：100%。
教材内容：
0.概念
1.分期围堰法导流
2.一次拦断河床围堰导流
3.辅助导流方式
导入：[注：天一文化专有版权，未经许可不可转发或复印传播]
2.1.2 施工导流方式
导入：2014（1）3.1（1/4）
背景：某水闸除险加固工程主要工程内容包括：加固老闸，扩建新闸，开挖引河等。
事件一：施工单位提出的施工导流方案如图3所示。
工程附近无现有河道可供施工导流，施工单位采用的导流方案为一次拦断河床（全段）围堰法施工，
具体施工组织方案是在一个<非汛期>施工完成①扩建新闸和②加固老闸，在新闸和老闸上、下游填筑施工围
堰，期间利用<新挖>导流明渠导流。
监理单位审核后，认为开挖<导流明渠>工程量较大，应结合现场条件和总体工期安排，优化施工导流方案和
施工组织方案。
导入：2014（1）3.1（2/4）
导入：2014（1）3.1（3/4）
问题：1.根据事件一，提出适宜的施工<导流方案>及相应的<施工组织方案>。
答案：1.
1）应采用分期围堰导流，新建引河和河道互为导流，取消明渠导流方案。
2）施工组织方案：先进行新建引河、新建闸施工，利用老河道导流；完工后在老河道上下游进行围堰截流，
利用新河道导流，进行老闸加固；完工后拆除围堰扩建新闸和开挖引河时用老闸进行导流，加固老闸时用新
闸进行导流。[注：天一文化专有版权，未经许可不可转发或复印传播]
导入：2014（1）3.1（4/4）
0.概念
施工<导流的基本方式>可分为：
➊一次拦断河床围堰导流（又称全段围堰导流）。（2020（2）案例）
➋分期围堰导流。（2006（1），2010（1），2013（1），2014（1），2015（1）<两题>、2021（2B）、2022（2B）
<两题>案例）
按<泄水建筑物>分为：
①明渠导流、②隧洞导流、③涵管导流、
④底孔导流、⑤淹没基坑法导流、⑥施工过程中的坝体缺口导流、⑦不同泄水方式的组合导流等。
（老教材分类：➊包括：①＋②＋③；
➋包括：④＋⑥＋⑧梳齿孔导流＋⑨厂房导流。）
1.分期围堰导流
1.分期围堰导流--导入：（1/6）
三峡水利枢纽采用“三期导流、明渠通航”的导流方案
1.分期围堰导流--导入：（2/6）[注：天一文化专有版权，未经许可不可转发或复印传播]
三峡水利枢纽采用“三期导流、明渠通航”的导流方案
1.分期围堰导流--导入：（3/6）
三峡水利枢纽采用“三期导流、明渠通航”的导流方案
1.分期围堰导流--导入：（4/6）
三峡水利枢纽采用“三期导流、明渠通航”的导流方案
1.分期围堰导流--导入：（5/6）
三峡水利枢纽采用“三期导流、明渠通航”的导流方案[注：天一文化专有版权，未经许可不可转发或复印传播]
1.分期围堰导流--导入：（6/6）
三峡水利枢纽采用“三期导流、明渠通航”的导流方案
1.分期围堰导流（导入）[注：天一文化专有版权，未经许可不可转发或复印传播]
1.分期围堰法导流
◇定义：<分期>围堰法导流又称为<分段>围堰法，即用围堰将要施工的永久建筑物分段分期维护起来，便于
干地施工。
◆分段分期：
➊分段，在<空间>上用围堰将永久建筑物分为若干段进行施工。
➋分期，在<时间>上将导流分为若干时段。见（李想图-1）。
◇适用：①导流流量大，河床宽，有条件布置纵向围堰；②河床中永久建筑物便于布置导流泄水建筑物；③

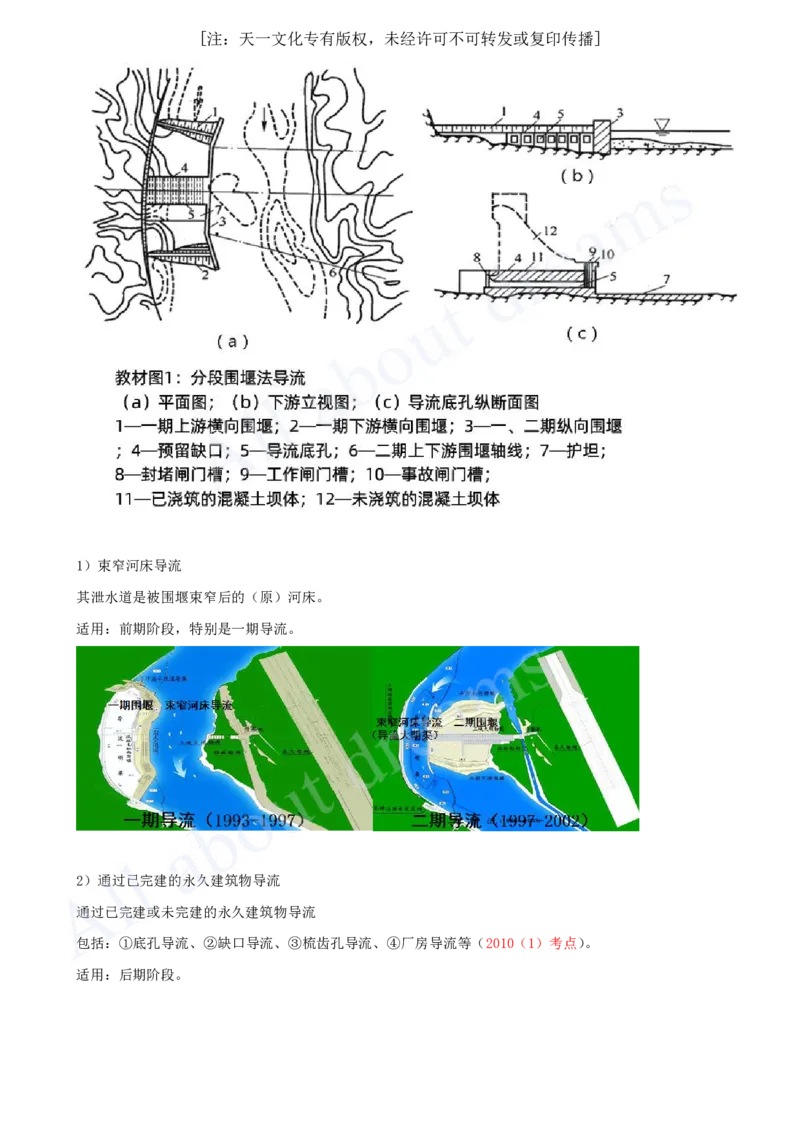

河床覆盖层不厚。（见教材图1）
◆前期后期：①前期利用被束窄河床导流，②后期利用已建或在建的永久建筑物导流。
1.分期围堰法导流 李想图-1
1.分期围堰导流 教材图[注：天一文化专有版权，未经许可不可转发或复印传播]
1）束窄河床导流
其泄水道是被围堰束窄后的（原）河床。
适用：前期阶段，特别是一期导流。
2）通过已完建的永久建筑物导流
通过已完建或未完建的永久建筑物导流
包括：①底孔导流、②缺口导流、③梳齿孔导流、④厂房导流等（2010（1）考点）。
适用：后期阶段。[注：天一文化专有版权，未经许可不可转发或复印传播]
例题：2010（1）-4.下列导流方式中，属于混凝土坝分段围堰法导流方式的是（ ）导流。
A.明渠 B.隧洞
C.涵管 D.底孔
答案：D
解析：分期围堰导流，通过已完建或未完建的永久建筑物导流，包括：①底孔导流、②缺口导流、③梳齿孔
导流、④厂房导流等。
1.分期围堰导流
分期围堰导流经技术经济比较后，可选择二期导流、三期导流等， <不宜>超过三期 。
2.一次拦断河床围堰导流
一次拦断河床围堰导流，又称为全段围堰法导流，指在河床内距主体工程轴线（如大坝、水闸等）上下游一
定的距离，修筑围堰，一次性截断河道，使河道中的水流经河床外修建的临时泄水道或永久泄水建筑物下泄，
故又称河床外导流。
一般适用于<枯水期流量不大>且<河道狭窄>的河流。[注：天一文化专有版权，未经许可不可转发或复印传播]
根据施工期挡、泄水建筑物的不同，一次拦断河床围堰导流程序可分为初期、中期和后期导流<三个>阶段（2022
（1）案例）。 初中生毕业后：（教材，P54+112，类似）
阶段 挡水 泄水
（1）初期 <围堰>挡水阶段， 水流由导流<泄水建筑物>下泄。
<坝体临时>挡水阶段，坝体填筑高度 洪水由导流<泄水建筑物>下泄，坝体满足安全
（2）中期
超过围堰堰顶高程， 度汛条件。
导流泄水建筑物下闸封堵，水库开始蓄水，永
（3）后期 <坝体（永久）>挡水阶段，
久泄水建筑物尚未具备设计泄流能力。
2.一次拦断河床围堰导流
初期、中期和后期导流三个阶段。（2022（1）案例）
（似曾相识燕归来，无可奈何花落去，这三张出现了三次重复的表格终于落幕了）
3.辅助导流方式
在采用上述导流方式时，往往需要选择合适的泄水方式配合水流控制，称为辅助导流方式。
主要方式有：①明渠导流；②隧洞导流；③涵管导流。
1）明渠导流
适用：①岸坡平缓、或②有一岸具有较宽的台地、垭口、或③古河道的地形。（体现的都是“平原+宽”）
优点：施工简单，适合大型机械施工；有利于加速施工进度，缩短工期；对通航、放木条件也较好。[注：天一文化专有版权，未经许可不可转发或复印传播]
2）隧洞导流
适用：河谷狭窄、两岸地形陡峻、山岩坚实的山区河流。（2013（1）考点、2024（1）案例）
例题：2013（1）-4.在河谷狭窄的山区河流新建拱坝宜选用的施工导流方式是（ ）。
A.明渠导流
B.底孔导流
C.束窄河床导流
D.隧洞导流
答案：D
解析：隧洞导流，适用：河谷狭窄、两岸地形陡峻、山岩坚实的山区河流。

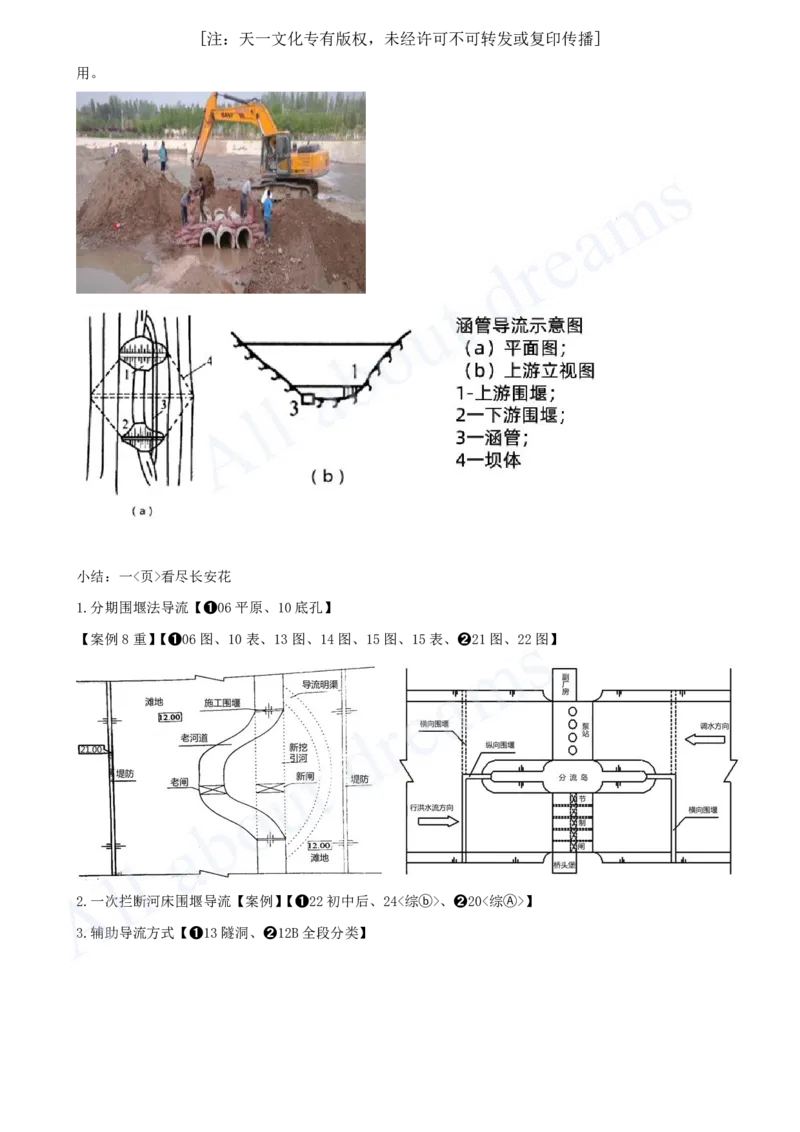

3）涵管导流
适用：①导流流量较小的河流<或>②只用来担负枯水期的导流。
一般在修筑土坝、堆石坝等工程中采用。
涵管通常布置在河岸滩地上，枯水位以上，这样可在枯水期不修围堰或只修小围堰就可将涵管筑好，节省费[注：天一文化专有版权，未经许可不可转发或复印传播]
用。
小结：一<页>看尽长安花
1.分期围堰法导流【➊06平原、10底孔】
【案例8重】【➊06图、10表、13图、14图、15图、15表、➋21图、22图】
2.一次拦断河床围堰导流【案例】【➊22初中后、24<综ⓑ>、➋20<综Ⓐ>】
3.辅助导流方式【➊13隧洞、➋12B全段分类】
