4.2.1 模板的分类与模板施工
4.2 模板与钢筋
4.2.1 模板的分类与模板施工
4.2.2 钢筋的加工安装技术要求
章节 题型 2020 2021 2022 2023 2024
单选 1 1 1
4.2 模板与钢筋 多选 2 2
案例 9 11

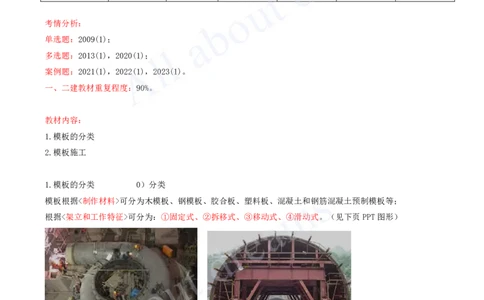

考情分析：
单选题：2009(1)；
多选题：2013(1)，2020(1)；
案例题：2021(1)，2022(1)，2023(1)。
一、二建教材重复程度：90%。
教材内容：
1.模板的分类
2.模板施工
1.模板的分类 0）分类
模板根据<制作材料>可分为木模板、钢模板、胶合板、塑料板、混凝土和钢筋混凝土预制模板等；
根据<架立和工作特征>可分为：①固定式、②拆移式、③移动式、④滑动式。（见下页PPT图形）[注：天一文化专有版权，未经许可不可转发或复印传播]

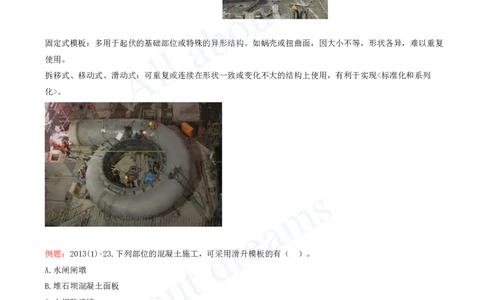

固定式模板：多用于起伏的基础部位或特殊的异形结构。如蜗壳或扭曲面，因大小不等，形状各异，难以重复
使用。
拆移式、移动式、滑动式：可重复或连续在形状一致或变化不大的结构上使用，有利于实现<标准化和系列
化>。
例题：2013(1)-23.下列部位的混凝土施工，可采用滑升模板的有（ ）。
A.水闸闸墩
B.堆石坝混凝土面板
C.土坝防浪墙
D.水闸底板
E.拱坝廊道
答案：AB
解析：水闸闸墩、堆石坝混凝土面板可采用滑升模板施工。

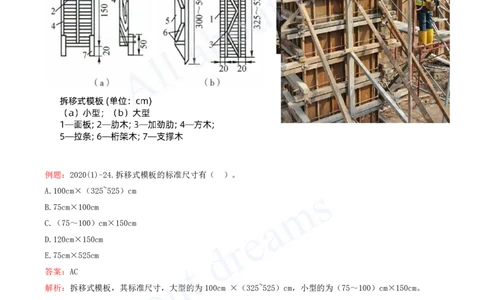

1.模板的分类 1）拆移式模板
其标准尺寸，[注：天一文化专有版权，未经许可不可转发或复印传播]
大型的为100cm ×（325~525）cm，
小型的为（75～100）cm×150cm（2020(1)考点）。
（记忆：都是2，大型是大数<上限>“2个数”，小型是小数<下限>“2个数”）
前者适用于3～5m高的浇筑块，需小型机具吊装；
后者用于薄层浇筑，可人力搬运。
例题：2020(1)-24.拆移式模板的标准尺寸有（ ）。
A.100cm×（325~525）cm
B.75cm×100cm
C.（75～100）cm×150cm
D.120cm×150cm
E.75cm×525cm
答案：AC
解析：拆移式模板，其标准尺寸，大型的为100cm ×（325~525）cm，小型的为（75～100）cm×150cm。
1.模板的分类 2）移动式模板
（1）对定型的建筑物，根据建筑物外形轮廓特征，做一段定型模板，在支承钢架上装上行驶轮，沿建筑物长度
方向或垂直方向分段移动，分段浇筑混凝土。

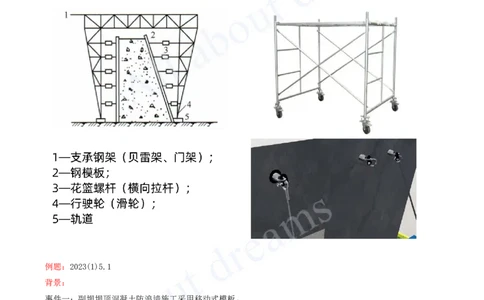

（2）移动式模板多用钢模板，作为浇筑混凝土墙和隧洞混凝土衬砌使用（见图）。（2023(1)案例）[注：天一文化专有版权，未经许可不可转发或复印传播]
例题：2023(1)5.1
背景：
事件一：副坝坝顶混凝土防浪墙施工采用移动式模板。[注：天一文化专有版权，未经许可不可转发或复印传播]
问题：1.指出图5中的1、2、3、4分别代表的构件名称。
答案：
1→支承钢架（贝雷架、门架）；
2→花篮螺杆（横向拉杆）；
3→行驶轮（滑轮）；4→轨道。
1. 模板的分类 3）自升式模板[注：天一文化专有版权，未经许可不可转发或复印传播]
1.模板的分类 4）滑升模板[注：天一文化专有版权，未经许可不可转发或复印传播]
1.模板的分类 5）混凝土及钢筋混凝土预制模板
2.模板施工 1）模板的安装
对于<大体积>混凝土浇筑块，成型后的偏差，不应超过模板安装允许偏差的50％～100％，取值大小视结构物的
重要性而定。（2009(1)考点）
例题：2009(1)-10.对于大体积混凝土浇筑块，成型后的偏差不应超过模板安装允许偏差的（ ），取值大小视
结构物的重要性而定。
A.10％～50％ B.50％～100％
C.50％～80％ D.30％～50％
答案：B
解析：对于<大体积>混凝土浇筑块，成型后的偏差，不应超过模板安装允许偏差的50％～100％，取值大小视结
构物的重要性而定。
2.模板施工 2）模板的拆除
（1）非承重模板，拆模时间，根据：①设计要求、②气温和③混凝土强度增长情况而定。强度应达到<2.5MPa>
以上，其表面和棱角不因拆模而损坏方可拆除。
（2’）承重模板拆除 （教材：P116+204）
B1：悬臂板、梁 B2：其他梁、板、拱[注：天一文化专有版权，未经许可不可转发或复印传播]
跨度≤2ｍ 跨度＞2m 跨度≤2ｍ 跨度2~8m（包含8m） 跨度＞8m
75% 100% 50% 75% 100%
（2021(1)、2022(1)案例）
例题1：2010(2)-8.根据《水工混凝土施工规范》相关规定，混凝土非承重侧面模板拆除时，混凝土强度至少应
达到（ ）×105Pa。
A.20 B.25
C.30 D.35
答案：B
解析：非承重模板，应根据设计要求、气温和混凝土强度增长情况而定。非承重模板，应达到2.5MPa以上，其
表面和棱角不因拆模而损坏方可拆除。
例题2：2012[10月](2)-8.某水闸启闭机房钢筋混凝土悬臂梁跨度为1.8m，其底模拆除时，混凝土的强度至少
应达到设计强度等级的（ ）。
A.50% B.75%
C.80% D.90%
答案：B
解析：承重模板拆除强度
1）悬臂板、梁：①跨度≤2m，75%；②跨度>2m，100%。
2）其他梁、板、拱：①跨度≤2m，50%；②跨度2～8m，75%；③跨度>8m，100%。（本题也是2021(2AS)选择
题）
2.模板施工 3）模板支护的安全要求
(1)模板及支架必须符合下列要求:[注：天一文化专有版权，未经许可不可转发或复印传播]
①略...///。③略...///。④略..///。
②具有足够的稳定性、刚度和强度。
(2)略...///。
(3)略...///。
(4)除悬臂模板外，<竖向模板>与<内倾模板>都必须（设置）内部撑杆或外部拉杆，以保证模板的稳定性。
小结：一<页>看尽长安花
1.模板的分类【➊13滑膜、20拆分类】【案例】【➊23图移动】
2.模板的施工【➊09偏差、➋10侧、12B悬、21A悬】【案例】【➊21侧悬底、22Ⓑ底；➋13Ⓒ底】
3.模板的荷载[二建]【➋10特、14特、17特、20重量表】【案例】【➊06基本、11原则、➋13Ⓐ基本】
4.模板附件的最小安全系数[二建]【➋14、23A】【案例】【➋13Ⓑ】
4.2.2 钢筋的加工安装技术要求
考情分析：
单选题：2006(1)，2010(1)，2016(1)，2018(1)，2019(1)，2021(1)，2023(1)，2024(1)；
多选题：2014(1)，2022(1)，2022(1B)；
案例题：2020(1)。
一、二建教材重复程度：90%。
教材内容：
1.钢筋表示方法及钢筋图
2.钢筋加工
3.钢筋连接
1.钢筋表示方法及钢筋图 1）普通钢筋的表示方法
普通钢筋的表示方法见表。[注：天一文化专有版权，未经许可不可转发或复印传播]
李想建模：（横看成岭侧成峰，远近高低各不同）[注：天一文化专有版权，未经许可不可转发或复印传播]
例题：2021(1)-9.下图中，是机械连接的钢筋接头的是（ ）。
答案：D
解析：见上页PPT图片。
1.钢筋表示方法及钢筋图 2）钢筋图
（1）钢筋图中
①<钢筋>用粗实线表示，②钢筋的<截面>用小黑圆点表示，
③钢筋采用<编号>进行分类；④<结构轮廓>应用细实线表示，见图。[注：天一文化专有版权，未经许可不可转发或复印传播]
1.钢筋表示方法及钢筋图 2）钢筋图
（2）钢筋图一般附有<钢筋表>和<材料表>。
①＝红色＝（3500）＋（75×2）＝3650（mm）
②＝蓝色＝（75＋220＋230＋调整30）×2＋（2660）＝3710（mm）
③＝绿色＝（50＋160）×2＋（3500）＝3920（mm）
④＝铜色＝（160＋110）×2＋（弯钩50）×2＝640（mm）[注：天一文化专有版权，未经许可不可转发或复印传播]
（2）钢筋图一般附有<钢筋表>和<材料表>。
材料表
规格 总长度(m) 单位重(kg／m) 总重(kg) 合计(t)
Ф12 12.09 0.888 10.736 0.0150
Ф6 19.36 0.222 4.298
（3）钢筋图中标注结构的主要尺寸，如图所示。
（2017(2)考点）[注：天一文化专有版权，未经许可不可转发或复印传播]
（4）①箍筋尺寸为<内皮>尺寸，
②弯起钢筋的弯起高度为<外皮>尺寸，
③单根钢筋的长度应为钢筋<中心线的长度>。 （模拟题）
（5）双层钢筋的墙体钢筋平面图中，
①<底层钢筋>向上或向左弯折，
②<顶层钢筋>向下或向右弯折，如图所示。
（2022(2B)-B考点）[注：天一文化专有版权，未经许可不可转发或复印传播]
（5）双层钢筋的墙体钢筋立面图中，
①<远面钢筋>的弯折向上或向左，
②<近面钢筋>的弯折向下或向右，如图所示。
标注远面的代号为“YM”，近面的代号为“JM”。（2024(2B)综-C考点）
例题1：（模拟题）.双层钢筋底层钢筋在图纸上的朝向（ ）。
A.向上 B.向左
C.向下 D.向右
E.向中间
答案：AB（Top不记忆：记住“上下”即可）
解析：平面图中配置，双层钢筋的：
①<底层钢筋>向上或向左弯折，
②<顶层钢筋>向下或向右弯折。[注：天一文化专有版权，未经许可不可转发或复印传播]
例题2：2022(2B)-22.钢筋制作与安装的说法，正确的有（ ）。
A.钢筋图中，“ ”表示无弯钩的钢筋搭接
B.钢筋图中，“ ”表示双层钢筋的底层钢
C.钢筋检验时，用一根钢筋截取两段分别进行拉伸试验
D.钢筋直径大于12mm的叫重筋
E.用同牌号钢筋代换时，其直径变化幅度不宜超过5mm
答案：ABD
解析：从每批钢筋中任选两根钢筋，每根取两个试件分别进行拉伸试验，C选项错误；
用同牌号钢筋代换时其直径变化范围不宜超过4mm，E选项错误。
