备战2024 年高考化学【一轮·夯基提能】复习精讲精练
第31 讲 原电池、新型化学电源
本讲复习目标
1．能分析、解释原电池的工作原理，能设计简单的原电池。
2．能列举常见的化学电源，并能利用相关信息分析化学电源的工作原理。
3．会分析新型化学电源的工作原理，能正确书写新型化学电源的电极反应式。
夯基·知识精讲
一．原电池原理
1．原电池的概念
把化学能转化为电能的装置，其本质是发生了氧化还原反应。
2．原电池的构成条件
(1)有两个活泼性不同的电极(常见为金属或石墨，燃料电池的两个电极可以相同)。
(2)将电极插入电解质溶液或熔融电解质或离子导体中。
(3)两电极间构成闭合回路(两电极接触或用导线连接)，需满足三个条件：a.存在电解质；b.两电极直接
或间接接触；c.两电极插入电解质溶液或熔融电解质中。
(4)能发生自发进行的氧化还原反应(一般是活泼性强的金属与电解质溶液反应)。
3．原电池的工作原理
如图是CuZn 原电池装置：
电极名称
负极
正极
1
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
电极材料
锌片
铜片
电池总反应式
Zn＋Cu2＋===Zn2＋＋Cu
电极反应
Zn－2e－===Zn2＋
Cu2＋＋2e－===Cu
电极质量变化
减小
增大
反应类型
氧化反应
还原反应
电子流向
由Zn 片沿导线流向Cu 片
离子移动方向
①电解质溶液中，阴离子向负极迁移，阳离子向正极迁移
②盐桥含饱和KCl 溶液，K＋移向正极，Cl－移向负极
盐桥的组成和作
用
(1)盐桥中装有饱和的KCl、KNO3等溶液和琼脂制成的胶冻。
(2)盐桥的作用：
①连接内电路，形成闭合回路；
②平衡电荷，使原电池不断产生电流；
③可以提高能量转化效率。
两类装置的不同
点
Ⅰ中还原剂Zn 与氧化剂Cu2＋直接接触，既有化学能转化为电能，又有
化学能转化为热能，造成能量损耗；
Ⅱ中还原剂Zn 与氧化剂Cu2＋不直接接触，仅有化学能转化为电能，避
免了能量损耗，故电流稳定，持续时间长，电流效率高。

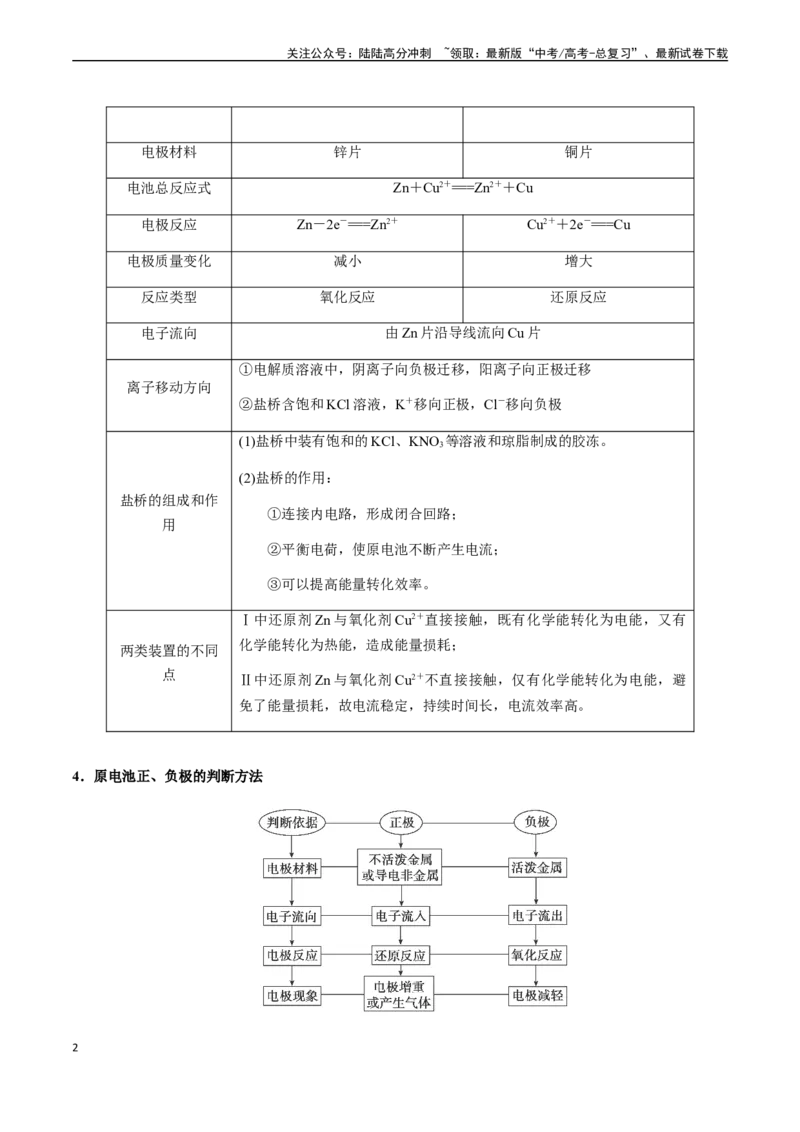

4．原电池正、负极的判断方法
2
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
【注意】
①活泼性强的金属不一定作负极，对于某些原电池，如镁、铝和NaOH 溶液组成的原电池，Al 作负
极，Mg 作正极。原电池的正极和负极与电极材料的性质有关，也与电解质溶液有关，不要形成思维定式
——活泼金属一定是负极，但负极一定发生氧化反应。
②电子不能通过电解质溶液，溶液中的离子不能通过盐桥和导线(即电子不下水，离子不上岸)。
③负极失去电子总数一定等于正极得到电子总数。
5．原电池原理的应用

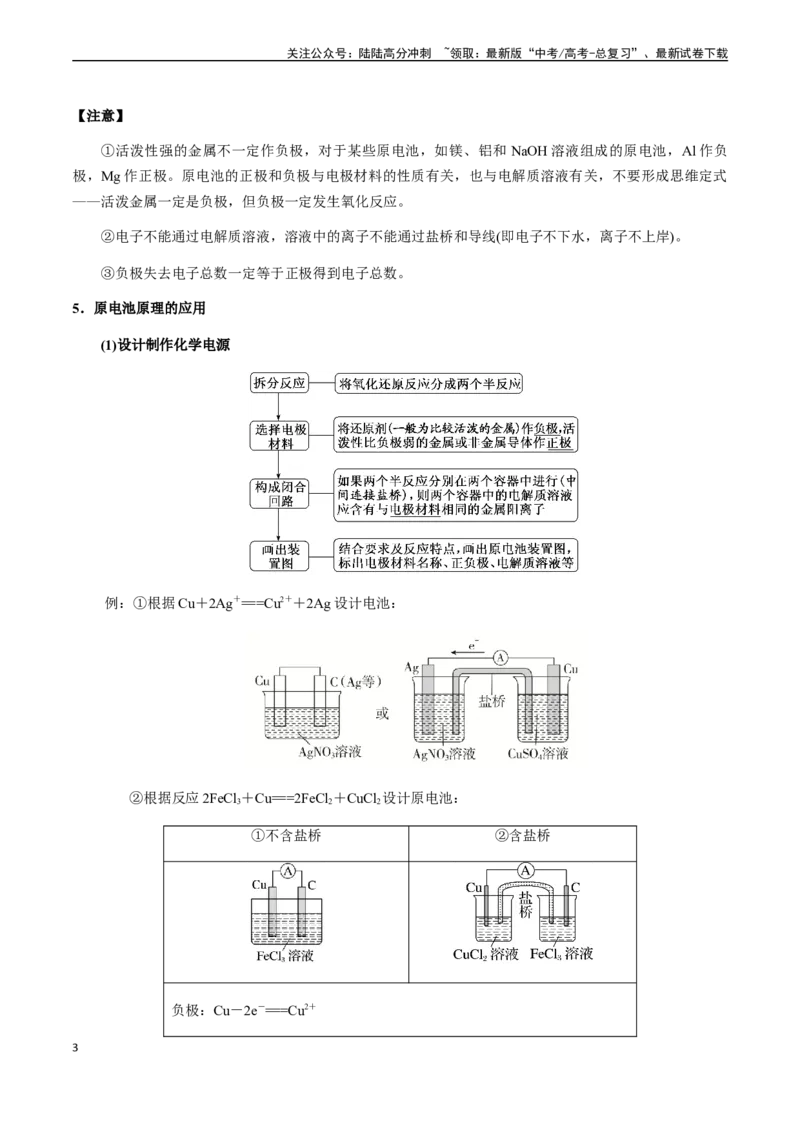

(1)设计制作化学电源
例：①根据Cu＋2Ag＋===Cu2＋＋2Ag 设计电池：
②根据反应2FeCl3＋Cu===2FeCl2＋CuCl2设计原电池：
①不含盐桥
②含盐桥
负极：Cu－2e－===Cu2＋
3
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
正极：2Fe3＋＋2e－===2Fe2＋
(2)加快化学反应速率
一个自发进行的氧化还原反应，形成原电池时会使反应速率增大。如在Zn 与稀硫酸反应时加入少量
CuSO4溶液构成原电池，反应速率增大。
(3)比较金属的活动性强弱
原电池中，一般活动性强的金属作负极，而活动性弱的金属(或非金属导体)作正极。
(4)用于金属的防护
使需要保护的金属制品作原电池正极而受到保护。例如：要保护一个铁质的输水管道或钢铁桥梁，可
用导线将其与一块锌块相连，使锌作原电池的负极。

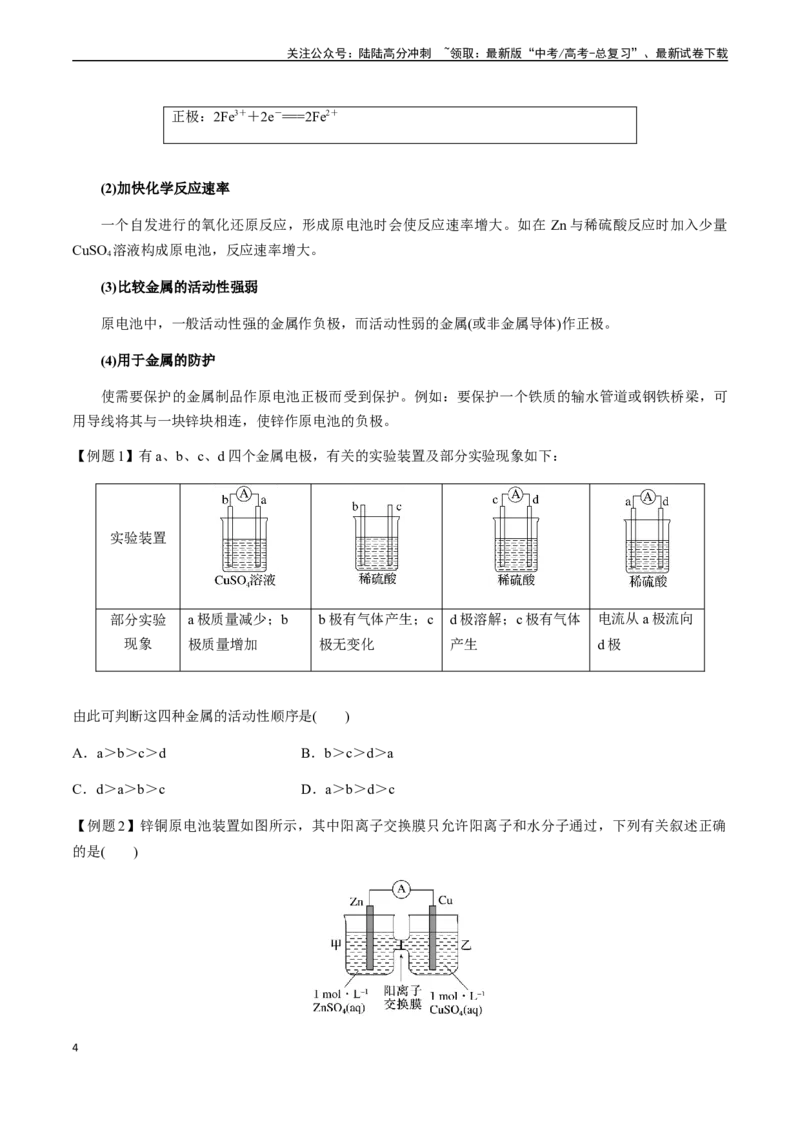

【例题1】有a、b、c、d 四个金属电极，有关的实验装置及部分实验现象如下：
实验装置
部分实验
现象
a 极质量减少；b
极质量增加
b 极有气体产生；c
极无变化
d 极溶解；c 极有气体
产生
电流从a 极流向
d 极
由此可判断这四种金属的活动性顺序是( )
A．a＞b＞c＞d
B．b＞c＞d＞a
C．d＞a＞b＞c
D．a＞b＞d＞c
【例题2】锌铜原电池装置如图所示，其中阳离子交换膜只允许阳离子和水分子通过，下列有关叙述正确
的是( )
4
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
A．铜电极上发生氧化反应
B．电池工作一段时间后，甲池的c(SO)减小
C．电池工作一段时间后，乙池溶液的总质量增加
D．阴、阳离子分别通过交换膜向负极和正极移动，保持溶液中电荷平衡

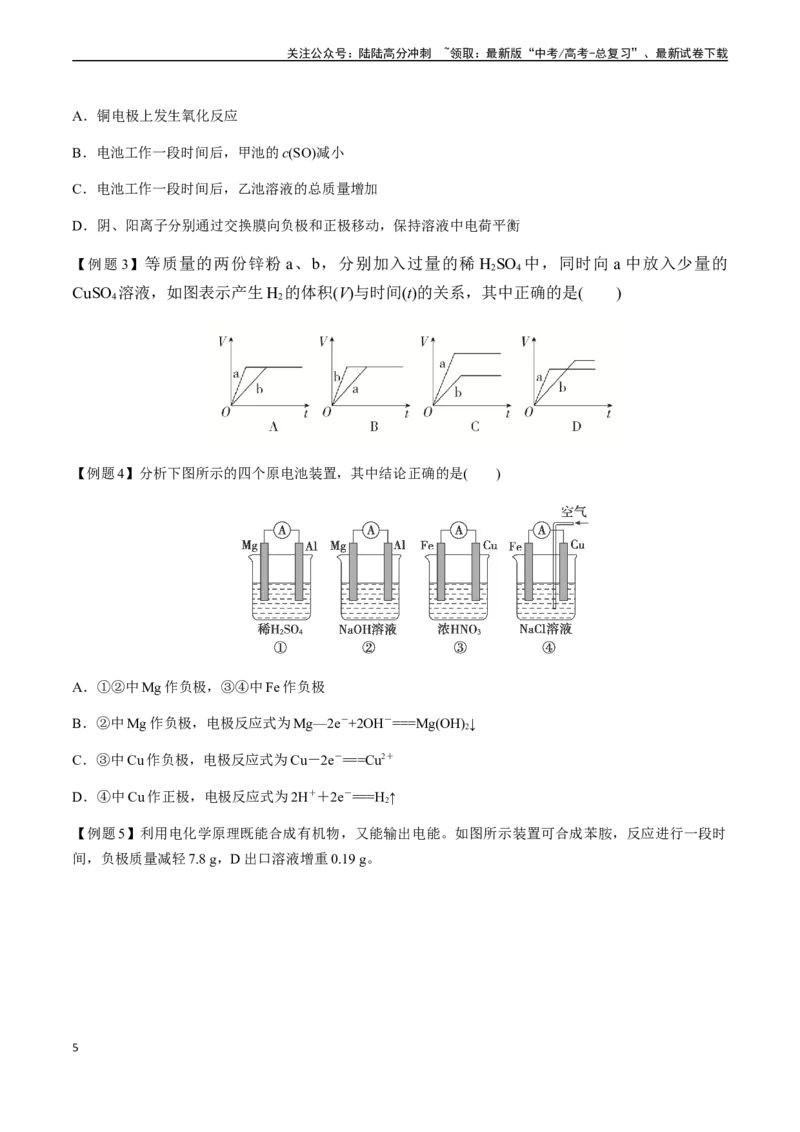

【例题3】等质量的两份锌粉a、b，分别加入过量的稀H2SO4 中，同时向a 中放入少量的
CuSO4溶液，如图表示产生H2的体积(V)与时间(t)的关系，其中正确的是( )
【例题4】分析下图所示的四个原电池装置，其中结论正确的是( )
A．①②中Mg 作负极，③④中Fe 作负极
B．②中Mg 作负极，电极反应式为Mg—2e－+2OH－===Mg(OH)2↓
C．③中Cu 作负极，电极反应式为Cu－2e－===Cu2＋
D．④中Cu 作正极，电极反应式为2H＋＋2e－===H2↑

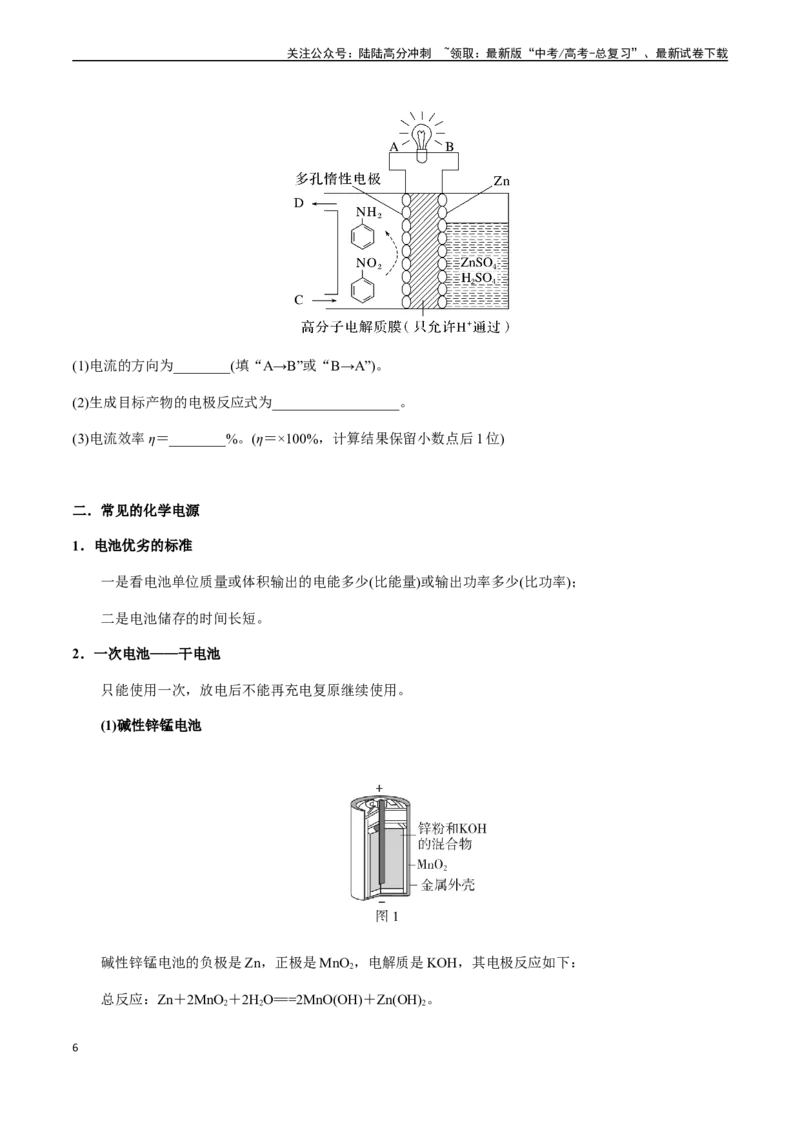

【例题5】利用电化学原理既能合成有机物，又能输出电能。如图所示装置可合成苯胺，反应进行一段时
间，负极质量减轻7.8 g，D 出口溶液增重0.19 g。
5
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
(1)电流的方向为________(填“A→B”或“B→A”)。
(2)生成目标产物的电极反应式为__________________。
(3)电流效率η＝________%。(η＝×100%，计算结果保留小数点后1 位)
二．常见的化学电源
1．电池优劣的标准
一是看电池单位质量或体积输出的电能多少(比能量)或输出功率多少(比功率)；
二是电池储存的时间长短。
2．一次电池——干电池
只能使用一次，放电后不能再充电复原继续使用。
(1)碱性锌锰电池
碱性锌锰电池的负极是Zn，正极是MnO2，电解质是KOH，其电极反应如下：
总反应：Zn＋2MnO2＋2H2O===2MnO(OH)＋Zn(OH)2。
6
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
负极：Zn－2e－＋2OH－===Zn(OH)2；
正极：2MnO2＋2e－＋2H2O===2MnO(OH)＋2OH－；

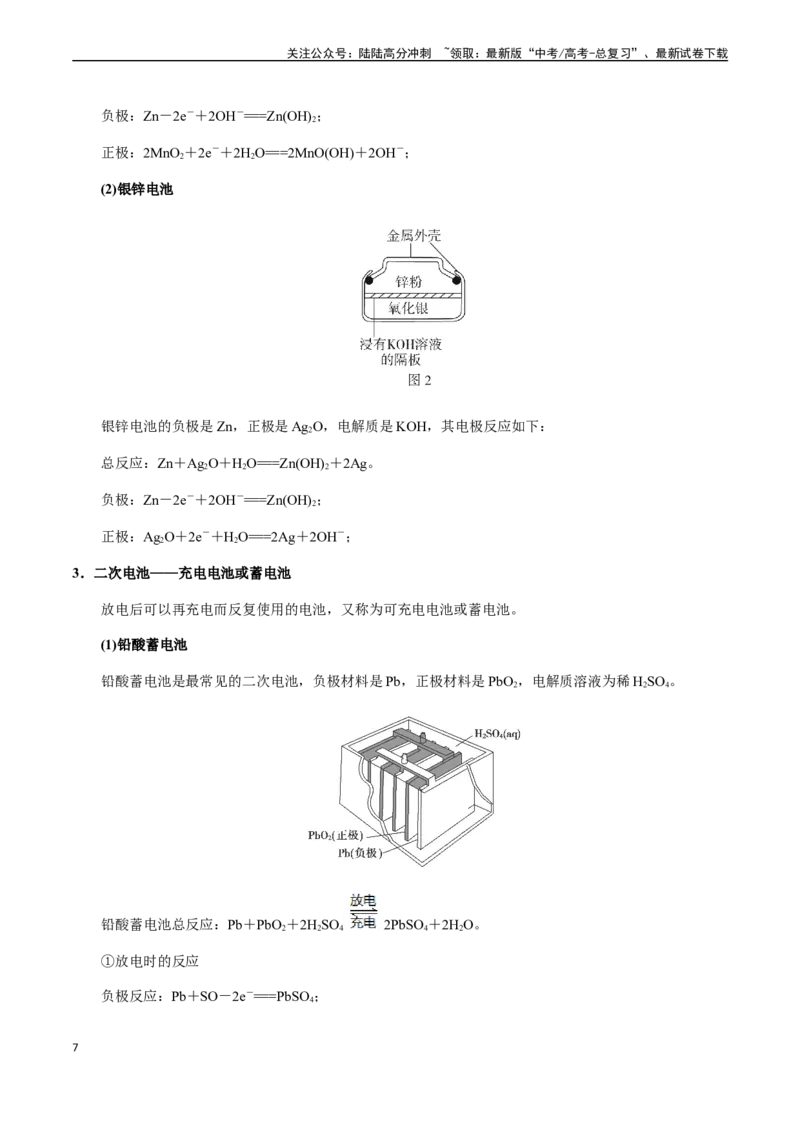

(2)银锌电池
银锌电池的负极是Zn，正极是Ag2O，电解质是KOH，其电极反应如下：
总反应：Zn＋Ag2O＋H2O===Zn(OH)2＋2Ag。
负极：Zn－2e－＋2OH－===Zn(OH)2；
正极：Ag2O＋2e－＋H2O===2Ag＋2OH－；
3．二次电池——充电电池或蓄电池
放电后可以再充电而反复使用的电池，又称为可充电电池或蓄电池。
(1)铅酸蓄电池
铅酸蓄电池是最常见的二次电池，负极材料是Pb，正极材料是PbO2，电解质溶液为稀H2SO4。
铅酸蓄电池总反应：Pb＋PbO2＋2H2SO4
2PbSO4＋2H2O。
①放电时的反应
负极反应：Pb＋SO－2e－===PbSO4；
7
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
正极反应：PbO2＋4H＋＋SO＋2e－===PbSO4＋2H2O。
②充电时的反应
阴极反应：PbSO4＋2e－===Pb＋SO；
阳极反应：PbSO4＋2H2O－2e－===PbO2＋4H＋＋SO。
(2)锂离子电池
一种锂离子电池，其负极材料为嵌锂石墨(LixCy)，正极材料为LiCoO2(钴酸锂)，电解质溶液为
LiPF6(六氟磷酸锂)的碳酸酯溶液(无水)，其总反应为LixCy＋Li1－xCoO2
LiCoO2＋Cy，其放电时电极反
应式为
负极：LixCy－xe－===xLi＋＋Cy；
正极：Li1－xCoO2＋xLi＋＋xe－===LiCoO2。

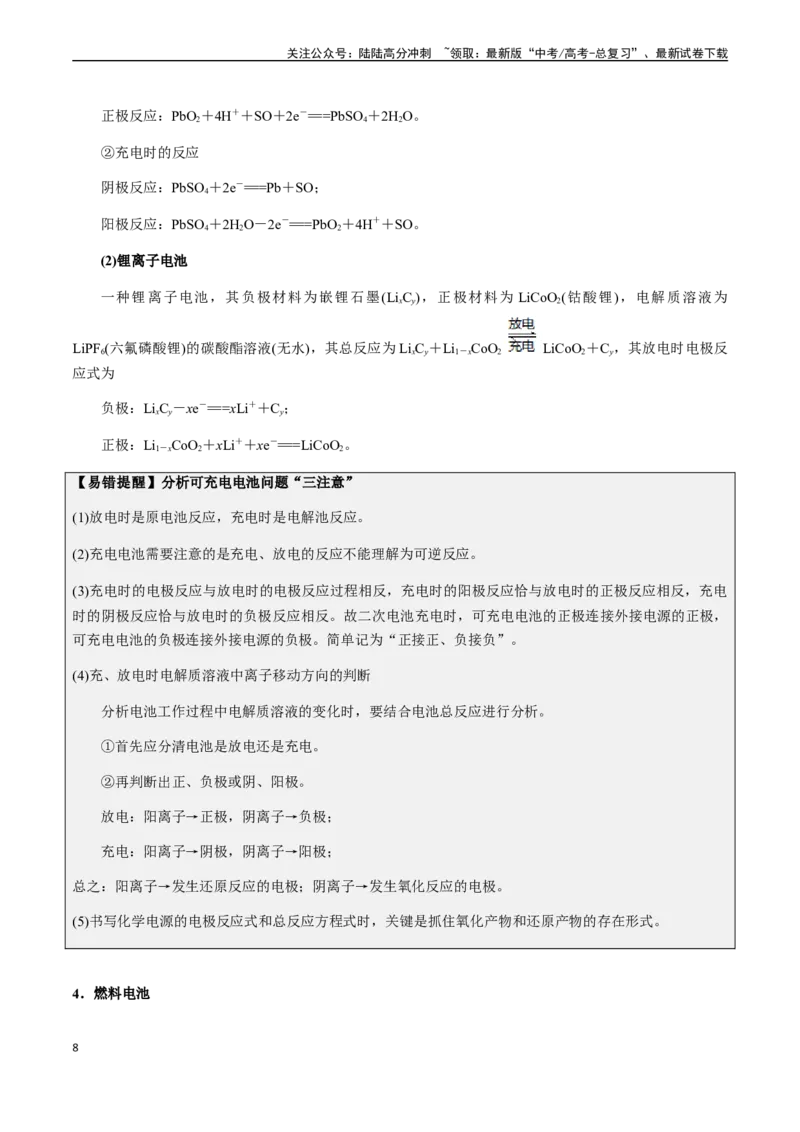

【易错提醒】分析可充电电池问题“三注意”
(1)放电时是原电池反应，充电时是电解池反应。
(2)充电电池需要注意的是充电、放电的反应不能理解为可逆反应。
(3)充电时的电极反应与放电时的电极反应过程相反，充电时的阳极反应恰与放电时的正极反应相反，充电
时的阴极反应恰与放电时的负极反应相反。故二次电池充电时，可充电电池的正极连接外接电源的正极，
可充电电池的负极连接外接电源的负极。简单记为“正接正、负接负”。
(4)充、放电时电解质溶液中离子移动方向的判断
分析电池工作过程中电解质溶液的变化时，要结合电池总反应进行分析。
①首先应分清电池是放电还是充电。
②再判断出正、负极或阴、阳极。
放电：阳离子→正极，阴离子→负极；
充电：阳离子→阴极，阴离子→阳极；
总之：阳离子→发生还原反应的电极；阴离子→发生氧化反应的电极。
(5)书写化学电源的电极反应式和总反应方程式时，关键是抓住氧化产物和还原产物的存在形式。
4．燃料电池
8
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
①特点：连续地将燃料和氧化剂的化学能直接转化为电能，电能转化率超过80%。燃料电池的电极本
身不参与反应，燃料和氧化剂连续地由外部供给。通入负极的物质为燃料，通入正极的物质一般为氧气。
②燃料电池常用的燃料：H2、CO、水煤气(CO 和H2)、烃(如CH4、C2H6)、醇(如CH3OH)、肼(N2H4)、
醚类(如CH3OCH3)、氨(NH3)等。如无特别提示，燃料电池反应原理类似于燃料的燃烧。
③燃料电池常用的电解质：
a. 酸性电解质溶液，如H2SO4溶液，O2－在水溶液中不存在，在酸性环境中结合H＋，生成H2O；
b. 碱性电解质溶液，如NaOH 溶液，O2－在水溶液中不存在，在碱性环境结合H2O，生成OH－；
c. 中性电解质溶液，如NaCl 溶液，O2－在水溶液中不存在，在中性环境结合H2O，生成OH－；
d. 熔融氧化物：存在O2－。
e. 熔融碳酸盐，如K2CO3等，一般利用电解质的阴离子配平电荷。
（1）氢氧燃料电池是目前最成熟的燃料电池，其中电解质溶液可以是酸性的、中性的，也可以是碱性
的。
种类
酸性
碱性
中性
负极反应式
2H2－4e－===4H＋
2H2＋4OH－－4e－===4H2O
2H2－4e－===4H＋
正极反应式
O2＋4e－＋4H＋===2H2O
O2＋2H2O＋4e－===4OH－
O2＋2H2O＋4e－===4OH－
电池总反应式
2H2＋O2===2H2O
备注
燃料电池的电极不参与反应，有很强的催化活性，起导电作用
（2）燃料电池电极反应式书写的常用方法
第一步：写出电池总反应式。
燃料电池的总反应与燃料燃烧的反应一致，若产物能和电解质反应，则总反应为加合后的反应。如甲
烷燃料电池(电解质溶液为NaOH 溶液)的反应如下：
CH4＋2O2===CO2＋2H2O ①
CO2＋2NaOH===Na2CO3＋H2O ②
①＋②可得甲烷燃料电池的总反应式：CH4＋2O2＋2NaOH===Na2CO3＋3H2O，其离子方程式为CH4＋
2O2＋2OH－===CO＋3H2O。
第二步：写出电池的正极反应式。
9
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
根据燃料电池的特点，一般在正极上发生还原反应的物质都是O2，因电解质溶液不同，故其电极反应
也会有所不同：
燃料电池电解质
正极反应式
酸性电解质
O2＋4H＋＋4e－===2H2O
碱性电解质
O2＋2H2O＋4e－===4OH－
固体电解质(高温下能传导O2－)
O2＋4e－===2O2－
熔融碳酸盐(如熔融K2CO3)
O2＋2CO2＋4e－===2CO
第三步：电池的总反应式－电池的正极反应式＝电池的负极反应式，注意在将两个反应式相减时，要
约去正极的反应物O2。
（3）举例：以甲醇为燃料，写出下列介质中的电极反应式。
①酸性溶液(或含质子交换膜)
②碱性溶液
③固体氧化物(其中O2－可以在固体介质中自由移动)
④熔融碳酸盐(CO)

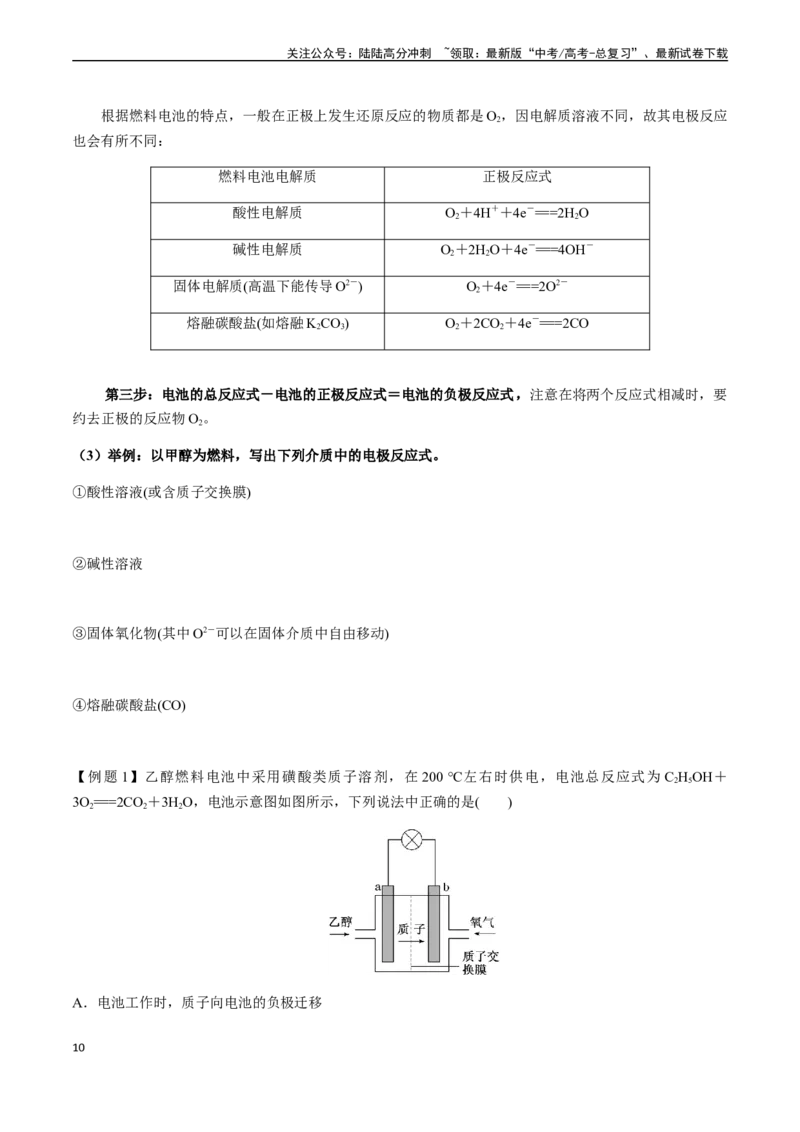

【例题1】乙醇燃料电池中采用磺酸类质子溶剂，在200 ℃左右时供电，电池总反应式为C2H5OH＋
3O2===2CO2＋3H2O，电池示意图如图所示，下列说法中正确的是( )
A．电池工作时，质子向电池的负极迁移
10
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
B．电池工作时，电流由b 极沿导线流向a 极
C．a 极上发生的电极反应是C2H5OH＋3H2O＋12e－===2CO2↑＋12H＋
D．b 极上发生的电极反应是2H2O＋O2＋4e－===4OH－
【例题2】镍镉电池是一种新型的封闭式体积小的可充电电池。其工作原理如图所示，下列说法错误的是(
)
A．放电时b 极为正极
B．放电时a 极的反应为Cd＋2e－＋2OH－===Cd(OH)2
C．充电时电流的方向：外电源正极→b 极→电解质溶液→a 极
D．用该电池提供的电能电解饱和食盐水，电路中通过0.2 mol e－，阴极生成0.2 g H2
【例题3】一种以某固体氧化物为电解质的新型燃料电池，工作原理如图所示。在700～900 ℃
时，O2－可在该固体氧化物电解质中自由移动，产物对环境无污染(设NA为阿伏加德罗常数的
值)。下列说法正确的是( )
A．若A 为氢气，则正极反应式为H2－2e－＋O2－===H2O
B．若B 为氧气，则该电极反应式为O2＋4e－＋2H2O===4OH－
C．若A 为甲烷，则消耗32 g 甲烷时，外电路中流过的电子数目为16NA
D．若A 为肼(N2H4)，B 为氧气，则电池总反应为N2H4＋3O2===2NO2＋2H2O
【例题4】书写不同环境下甲烷燃料电池的电极反应式。
11
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
(1)酸性条件
正极反应式：______________________________________________________________；
负极反应式：_____________________________________________________________。
(2)碱性条件
正极反应式：______________________________________________________________；
负极反应式：______________________________________________________________。
(3)固体电解质(高温下能传导O2－)
正极反应式：_____________________________________________________________；
负极反应式：____________________________________________________________。
(4)熔融碳酸盐(如熔融K2CO3)环境下
正极反应式：_________________________________________________________；
负极反应式：_____________________________________________________________。
【例题5】
(1)我国科学家研究LiCO2电池，取得了重大科研成果，回答下列问题：
Li
①
CO2电池中，Li 为单质锂片，则该电池中的CO2在________(填“正”或“负”)极发生电
化学反应。研究表明，该电池反应产物为碳酸锂和单质碳，且CO2电还原后与锂离子结合形
成碳酸锂按以下4 个步骤进行，写出步骤Ⅲ的离子方程式。
Ⅰ.2CO2＋2e－===C2O
Ⅱ.C2O===CO2＋CO
Ⅲ.________________________________。
Ⅳ.CO＋2Li＋===Li2CO3
②研究表明，在电解质水溶液中，CO2气体可被电化学还原。
CO2在碱性介质中电还原为正丙醇(CH3CH2CH2OH)的电极反应方程式为___________。
(2)(2020·江苏高考节选)研究HCOOH 燃料电池性能的装置如图所示，两电极区间用允许K＋、
H＋通过的半透膜隔开。
12
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
①电池负极电极反应式为________________________________________；放电过程中需
补充的物质A 为________(填化学式)。
②图中所示的HCOOH 燃料电池放电的本质是通过HCOOH 与O2的反应，将化学能转化
为电能，其反应的离子方程式为______________________。
三．新型化学电源
解答新型化学电源问题：
(1)根据总反应方程式分析元素化合价的变化，确定正、负极反应物。
(2)注意溶液酸碱性环境，书写正、负极反应式。
(3)依据原电池原理或正、负极反应式分析判断电子、离子的移向，电解质溶液的酸碱性变化。
(4)灵活应用守恒法、关系式法进行计算。
1．锂电池与锂离子电池
（1）锂电池
锂电池是一类由金属锂或锂合金为负极材料、使用非水电解质溶液的电池。工作时金属锂失去电子被
氧化为Li＋，负极反应均为Li－e－===Li＋，负极生成的Li＋经过电解质定向移动到正极。
（2）锂离子二次电池
①锂离子电池基于电化学“嵌入/脱嵌”反应原理，替代了传统的“氧化—还原”原理；在两极形成的
电压降的驱动下，Li＋可以从电极材料提供的“空间”中“嵌入”或“脱嵌”。
②锂离子电池充电时阴极反应式一般为C6＋xLi＋＋xe－===LixC6；放电时负极反应是充电时阴极反应的
逆过程：LixC6－xe－===C6＋xLi＋。
13
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
③锂离子电池的正极材料一般为含Li＋的化合物，目前已商业化的正极材料有LiFePO4、LiCoO2、
LiMn2O4等。
2．微生物燃料电池
微生物燃料电池是一种利用微生物将有机物中的化学能直接转化成电能的装置。其基本工作原理是在
负极室厌氧环境下，有机物在微生物作用下分解并释放出电子和质子，电子依靠合适的电子传递介体在生
物组分和负极之间进行有效传递，并通过外电路传递到正极形成电流，而质子通过质子交换膜传递到正
极，氧化剂(如氧气)在正极得到电子被还原。
3．物质循环转化型电池
根据物质转化中，元素化合价的变化或离子的移动(阳离子移向正极区域，阴离子移向负极区域)判断
电池的正、负极，是分析该电池的关键。
4．浓差电池
（1）在浓差电池中，为了限定某些离子的移动，常涉及到“离子交换膜”。
①常见的离子交换膜
阳离子交换膜
只允许阳离子(包括H＋)通过
阴离子交换膜
只允许阴离子通过
质子交换膜
只允许H＋通过
②离子交换膜的作用
a. 能将两极区隔离，阻止两极物质发生化学反应。
b. 能选择性地允许离子通过，起到平衡电荷、形成闭合回路的作用。
③离子交换膜的选择依据：离子的定向移动。
（2）“浓差电池”的分析方法
浓差电池是利用物质的浓度差产生电势的一种装置。两侧半电池中的特定物质有浓度差，离子均是由“高
浓度”移向“低浓度”，依据阴离子移向负极区域，阳离子移向正极区域判断电池的正、负极，这是解题
的关键。
【例题1】某污水处理厂利用微生物电池将镀铬废水中的
催化还原，其工作原理如下图所示。下列
说法错误的是( )
14
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
A．电池工作过程中a 极区附近溶液的
增大
B．b 极反应式：
C．电池工作过程中，电子由a 极流向
极
D．每生成
标况下
，则处理
【例题2】锂-液态多硫电池具有能量密度高、储能成本低等优点，以熔融金属锂、熔融硫和多硫化锂
[Li2Sx(2≤x≤8)]分别作两个电极的反应物，固体Al2O3陶瓷(可传导Li＋)为电解质，其反应原理如图所示。下
列说法错误的是( )
A．该电池比钠-液态多硫电池的比能量高
B．放电时，内电路中Li＋的移动方向为从电极a 到电极b
C．Al2O3的作用是导电、隔离电极反应物
D．充电时，外电路中通过0.2 mol 电子，阳极区单质硫的质量增加3.2 g
【例题3】液流电池是电化学储能领域的一个研究热点，其优点是储能容量大、使用寿命长。下图为一种
中性Zn/Fe 液流电池的结构及工作原理图。下列有关说法错误的是( )
15
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
A．充电时电极A 连电源负极
B．放电时正极电极反应为Fe(CN)＋e－===Fe(CN)
C．放电时负极区离子浓度增大，正极区离子浓度减小
D．充电时阴极电极反应：ZnBr＋2e－===Zn＋4Br－
【例题4】利用电解质溶液的浓度对电极电势的影响，可设计浓差电池。某热再生浓差电池工作原理如图
所示，通入NH3时电池开始工作，左侧电极质量减少，右侧电极质量增加，中间A 为阴离子交换膜，放电
后可利用废热进行充电再生。下列说法不正确的是( )
已知：Cu2＋＋4NH3Cu。
A．放电时，左侧电极发生氧化反应：Cu＋4NH3－2e－===Cu
B．放电时，电池的总反应为Cu2＋＋4NH3===Cu ΔH＞0
C．放电时，NO 经离子交换膜由右侧向左侧迁移
D．上述原电池的形成说明相同条件下，Cu 的氧化性比Cu2＋的弱
【例题5】中科院福建物构所首次构建了一种可逆水性Zn-CO2电池，实现了CO2和HCOOH 之间的高效可
逆转换，其反应原理如图所示：
16
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
已知双极膜可将水解离为H＋和OH－，并实现其定向通过。下列说法错误的是( )
A．放电时，负极电极反应式为Zn＋4OH－－2e－===Zn
B．CO2转化为HCOOH 过程中，Zn 电极的电势低于多孔Pd 电极
C．充电过程中，甲酸在多孔Pd 电极表面转化为CO2
D．当外电路通过2 mol 电子时，双极膜中离解水的物质的量为1 mol
提能·课后精练
1．（2023·全国·高三专题练习）有a、b、c、d 四个金属电极，有关的实验装置及部分实验现象如下：
实验装置
装置一
装置二
装置三
装置四
部分实验
现象
a 极质量减小，b 极质
量增大
b 极有气体产生，c 极
无变化
d 极溶解，c 极有气体
产生
电流从a 极流向d
极
由此可判断这四种金属的活动性顺序是
A．a>b>c>d
B．b>c>d>a
C．d>a>b>c
D．a>b>d>c
2．（2023·全国·高三专题练习）一种熔融碳酸盐燃料电池原理示意图如图。下列有关该电池的说法正确的
是
17
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
A．反应CH4＋H2O=3H2＋CO，每消耗1 mol CH4转移8mol 电子
B．电极A 上H2参与的电极反应为H2＋2OH-_2e-=2H2O
C．电池工作时，CO
向电极B 移动
D．电极B 上发生的电极反应为O2＋2CO2＋4e-=2CO
3．（2023·辽宁丹东·统考二模）锌铁液流电池由于安全、稳定、电解液成本低等优点成为电化学储能热点
技术之一。某碱性锌铁液流电池工作原理如图所示，下列说法错误的是
A．电子流动方向：
电极→导线→惰性电极
B．放电时左池中溶液
逐渐减小
C．当
通过
膜时，
电极质量减少
D．电池总反应为：
4．（2023·广东深圳·统考二模）直接NaBH4-H2O2燃料电池具有比能量高等优点，该电池正、负极区域电
解质溶液分别为H2SO4溶液、NaOH 溶液，并采用阳离子交换膜，放电时
18
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
A．负极上
被还原
B．正极发生的反应为
C．
由负极移向正极
D．正极区溶液中
保持不变
5．（2023·全国·高三专题练习）下列有关电化学知识的描述正确的是
A．锌、铜与稀硫酸组成的原电池，在工作过程中，电解质溶液的pH 保持不变
B．用足量锌粒与稀硫酸反应制取
，若要增大反应速率，可以滴入几滴
溶液
C．将铁、铜用导线连接后放入浓硝酸中组成原电池，铁作负极，铜作正极，其负极反应式为
D．燃料电池是利用燃料和氧化剂之间的氧化还原反应，将化学能转化为热能，然后再转化为电能的
化学电源
6．（2023 春·云南昆明·高三云南师大附中校考阶段练习）三元锂离子电池因其具有更高的电压，更大的比
容量而受到汽车行业青睐，一种三元锂离子电池(NCM)放电的原理如图所示，电池的总反应为
下列说法正确的是
A．放电时，电极M 为正极，发生还原反应
B．放电时，阳极的电极反应为：LixC6-e -=Li +6C
C．放电时，阳极的电极反应为：
19
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
D．充电时，Li+向电极N 移动
7．（2023·福建·高三竞赛）已知：
；
；将
和
用盐桥连接构成原电池，下列情况下电动势的变化描述错误的是。
A．在
和
浓度相同情况下，
做正极，
做负极
B．在
溶液中加入过量氨水，这时电池的电动势变小
C．在
溶液中加入过量氨水，这时电池的电动势变大
D．在
溶液和
溶液中都加入过量氨水，这时电池的电动势变大
8．（2023·辽宁·模拟预测）实验是学习化学的基础。下列有关化学实验的叙述正确的是
A．用图1 装置比较Cu 和Fe 的活泼性强弱
B．用图2 装置制取乙酸乙酯
C．用图3 装置制取并收集干燥的氨气
D．缩小图4 中容器体积，H2(g)+I2(g)
2HI(g)平衡逆向移动，气体颜色加深
9．（2023·广东·高三统考专题练习）一种应用比较广泛的甲醇(
)燃料电池，电解液是酸性溶液，其
工作原理如图所示，下列说法不正确的是
20
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
A．M 极为负极，发生氧化反应
B．N 极电极反应为
C．甲池溶液
增大，乙池溶液
减小
D．若有
生成，则有
从甲池通过交换膜进入乙池
10．（2023·全国·高三专题练习）某同学根据化学反应Fe+Cu2+=Fe2+ +Cu，并利用实验室材料制作原电池。
下列关于该原电池组成的说法正确的是
选项
A
B
C
D
正极
石墨棒
石墨棒
铁棒
铜棒
负极
铁棒
铜棒
铜棒
铁棒
电解质溶
液
CuCl2溶液
CuCl2溶液
FeSO4溶液
FeSO4溶液
A．A
B．B
C．C
D．D
11．（2023·江西南昌·统考二模）沉积物微生物燃料电池(SMFC)可以将沉积物中的化学能直接转化为电
能，同时加速沉积物中污染物的去除，用SMFC 处理含硫废水的工作原理如图所示。下列说法正确的是
21
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
A．外电路的电流方向是从b 到a
B．碳棒a 附近酸性增强
C．碳棒b 存在电极反应： S-6e- +4H2O=
+8H+
D．升高温度可提高电池的能量转化效率
12．（2023·浙江·高三统考专题练习）化学电源在日常生活和高科技领域中都有广泛应用。下列说法正确
的是
A．图甲：锂电池放电时，电解质溶液中
向锂电极迁移
B．图乙：锌筒作正极
C．图丙：铅蓄电池放电时电子流入铅所在电极
D．图丁：该电池工作时，标况下每消耗22.4LO2转移4mol 电子
13．（2023 春·全国·高三专题练习）微生物脱盐电池既可以处理废水中和铵盐，同时又能实现海水的淡
化，原理如图所示，其中阳离子交换膜只允许阳离子通过，阴离子交换膜只允许阴离子通过。下列说法正
确的是
22
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
A．电极a 为正极，该电极上发生还原反应
B．X 离子交换膜为阳离子交换膜，Y 离子交换膜为阴离子交换膜
C．电极b 上，每生成标况下2.24LN2，电路中转移0.6mol 电子
D．电池工作一段时间后，电极a 和电极b 产生的气体的物质的量之比为1 2∶
14．（2023 秋·福建三明·高三统考期末）一种新型短路膜电化学电池消除
装置如图所示。下列说法错
误的是
A．短路膜和常见的离子交换膜不同，它既能传递离子，还可以传递电子
B．正极反应消耗标准状况下
，理论上需要转移
电子
C．负极反应为：
D．该装置可用于空气中
的捕获，缓解温室效应
15．（2023 秋·全国·高三专题练习）应用电化学方法，对水体消毒并去除余氯，装置如下图所示。下列说
法正确的是
23
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
A．闭合
后，可对池中的水杀菌消毒
B．断开
，闭合
时，
由M 极流出
C．断开
，闭合
后，N 极金属
不断减少
D．钠离子交换膜可用质子交换膜代替
16．（2023 秋·全国·高三专题练习）甲烷作为一种新能源在化学领域应用广泛，如下图所示，装置Ⅰ为甲
烷燃料电池(电解质溶液为KOH 溶液)，通过装置Ⅱ实现铁棒上镀铜。
请回答下列问题：
(1)b 处应通入 (填“CH4”或“O2”)，a 处电极上发生的电极反应是 。
(2)电镀结束后，装置Ⅰ中溶液的pH (填“增大”“减小”或“不变”，下同)，装置Ⅱ中Cu2＋
的物质的量浓度 。
(3)电镀结束后，装置Ⅰ溶液中的阴离子除了OH-外，还含有 (忽略水解)。
(4)在此过程中若完全反应，装置Ⅱ中阴极质量变化25.6 g，则装置Ⅰ中理论上消耗甲烷 L(标准
状况)。
24
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
17．（2023·全国·高三专题练习）回答下列问题：
(1)将燃煤产生的二氧化碳回收利用，可达到低碳排放的目的。如图是通过人工光合作用，以CO2和H2O 为
原料制备HCOOH 和O2的原理示意图。电极b 表面发生的电极反应为 。
(2)浓差电池中的电动势是由于电池中存在浓度差而产生的。某浓差电池的原理如图所示，该电池从浓缩海
水中提取LiCl 的同时又获得了电能。
Y 电极反应式为 。
(3)一种以肼(N2H4)为液体燃料的电池装置如图所示。该电池用空气中的氧气作氧化剂，KOH 作电解质。负
极反应式为 ；正极反应式为 。
18．（2023·全国·高三专题练习）完成下列小题
(1)绿色电源“直接二甲醚燃料电池”的工作原理示意图如图所示：
25
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
正极为 (填“A 电极”或“B 电极”)，H+移动方向为由 到 (填“A”或
“B”)，写出A 电极的电极反应式： 。
(2)SO2和NOx是主要大气污染物，利用下图装置可同时吸收SO2和NO。
a
①是直流电源的 极。
②已知电解池的阴极室中溶液的pH 在4～7 之间，阴极的电极反应为 。
③用离子方程式表示吸收NO 的原理 。
(3)结合下图所示的电解装置可去除废水中的氨氮(次氯酸氧化能力强)。
a
①极为 。
d
②极反应式为 。
(4)VB2-空气电池是目前储电能力最高的电池。以VB2-空气电池为电源，用惰性电极电解硫酸铜溶液如图所
示，该电池工作时的反应为4VB2+11O2=4B2O3+2V2O5，VB2极发生的电极反应为 。
26
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
19．（2023·海南·高三统考专题练习）铅蓄电池是典型的可充型电池，它的正负极格板是惰性材料，电池
总反应式为
；请回答下列问题(不考虑氢、氧的氧化还
原)：
(1)放电时，正极的电极反应式是 ；当外电路通过1mol 电子时，理论上负极板的质量增加
g。
(2)在完全放电耗尽
和Pb 后，若按图连接，利用燃料电池(BFC)电解一段时间后。
①生物燃料电池(BFC)中
极的电极反应式为： 。
②在A 电极上生成 。
(3)
不仅可用于制作铅蓄电池，同时可与氢溴酸共热制备单质溴，并采用“空气吹出法”从上述反应
的混合液吹出
，并用纯碱吸收。
①
与氢溴酸反应的离子方程式为 。
②碱吸收溴的主要反应是
，吸收1mol
时，转移的电子
数为 mol。
③请写出
溶液与足量的澄清石灰水反应的离子方程式 。
20．（2023 秋·全国·高三专题练习）I.利用电化学原理，将
、
和熔融
制成燃料电池，模拟工
27
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
业电解法来精炼银，装置如图所示
(1)甲池工作时，
转变成绿色硝化剂
，
是
，可循环使用，则石墨II 附近发生的电极反应式为
。
(2)电渗析法处理厨房垃圾发酵液，同时得到乳酸的原理如图所示(图中“
”表示乳酸分子，
表示乳
酸根离子)。
①阳极的电极反应式为 。
②简述浓缩室中得到浓乳酸的原理： 。
II.钠硫电池以熔融金属
、熔融
和多硫化钠
分别作为两个电极的反应物，多孔固体
陶瓷
(可传导
)为电解质，其反应原理如图所示：
。
物质
熔
点/℃
97.8
115
2050
沸
892
444.6
2980
28
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
点/℃
(3)根据上表数据，判断该电池工作的适宜温度应为_______(填字母序号)。
A．100℃以下
B．100℃~300℃
C．300℃~350℃
D．350℃~2050℃
(4)关于钠硫电池，下列说法正确的是_______(填字母序号)。
A．放电时，电极
为负极
B．放电时，
的移动方向为从
到
C．充电时，电极
应连接电源的正极
D．充电时电极
的电极反应式为
(5)25℃时，若用钠硫电池作为电源电解
溶液，当溶液的
变为13 时，电路中通过的
电子的物质的量为
，钠硫电池两极的反应物的质量差为
。(假设电解前两极的反应物
的质量相等)
29
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
30
