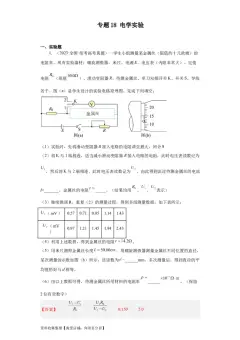

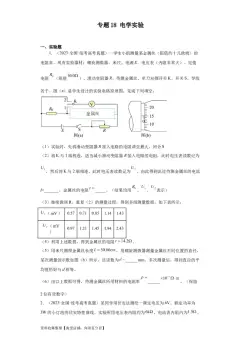

专题18 电学实验
一、实验题
1．（2023·全国·统考高考真题）一学生小组测量某金属丝（阻值约十几欧姆）的
电阻率。现有实验器材：螺旋测微器、米尺、电源E、电压表（内阻非常大）、定值
电阻
（阻值
）、滑动变阻器R、待测金属丝、单刀双掷开关K、开关S、导线
若干。图（a）是学生设计的实验电路原理图。完成下列填空：
（1）实验时，先将滑动变阻器R 接入电路的电阻调至最大，闭合S
（2）将K 与1 端相连，适当减小滑动变阻器R 接入电路的电阻，此时电压表读数记为
，然后将K 与2 端相连，此时电压表读数记为
。由此得到流过待测金属丝的电流
I=_______，金属丝的电阻
_____。（结果均用
、
、
表示）
（3）继续微调R，重复（2）的测量过程，得到多组测量数据，如下表所示：
（
）
0.57
0.71
0.85
1.14
1.43
（
）
0.97
1.21
1.45
1.94
2.43
（4）利用上述数据，得到金属丝的电阻
。
（5）用米尺测得金属丝长度
。用螺旋测微器测量金属丝不同位置的直径，
某次测量的示数如图（b）所示，该读数为
______mm。多次测量后，得到直径的平
均值恰好与d 相等。
（6）由以上数据可得，待测金属丝所用材料的电阻率
______
。（保留
2 位有效数字）
2．（2023·全国·统考高考真题）某同学用伏安法测绘一额定电压为6V、额定功率为
3W 的小灯泡的伏安特性曲线，实验所用电压表内阻约为
，电流表内阻约为
．

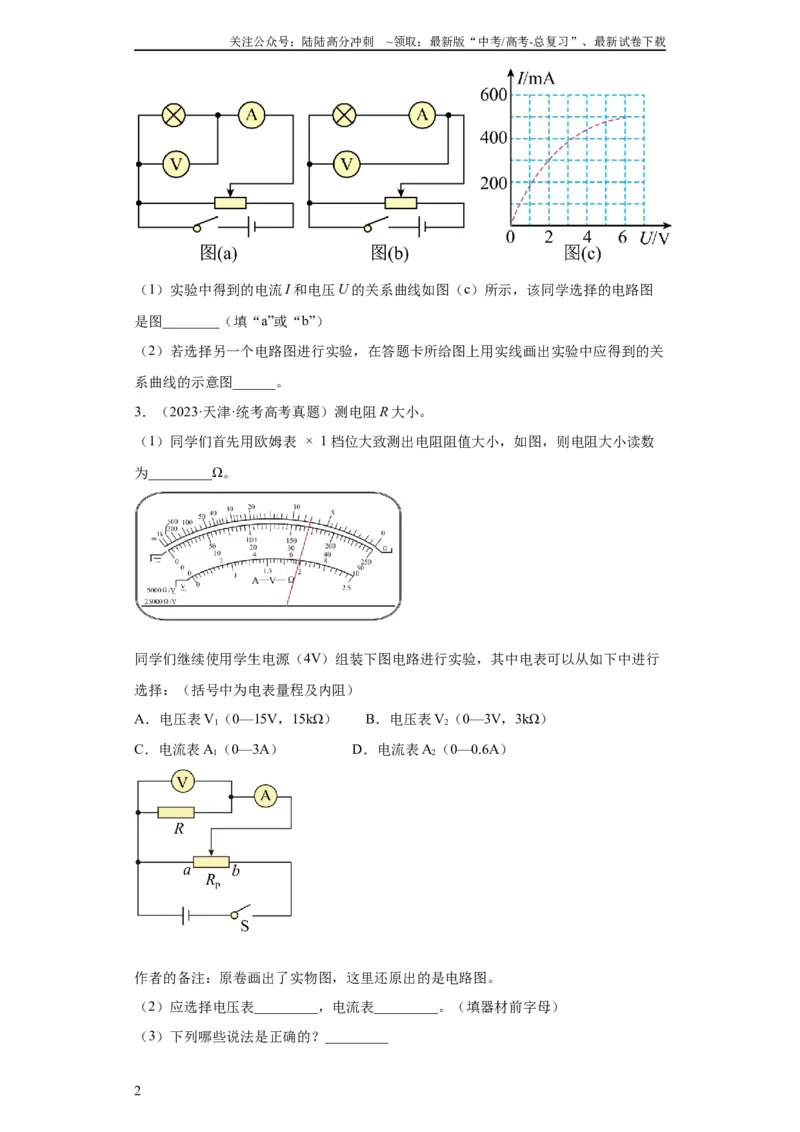

实验中有图（a）和（b）两个电路图供选择。
1
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
（1）实验中得到的电流I 和电压U 的关系曲线如图（c）所示，该同学选择的电路图
是图________（填“a”或“b”）
（2）若选择另一个电路图进行实验，在答题卡所给图上用实线画出实验中应得到的关
系曲线的示意图______。
3．（2023·天津·统考高考真题）测电阻R 大小。
（1）同学们首先用欧姆表 × 1 档位大致测出电阻阻值大小，如图，则电阻大小读数
为_________Ω。
同学们继续使用学生电源（4V）组装下图电路进行实验，其中电表可以从如下中进行
选择：（括号中为电表量程及内阻）
A．电压表V1（0—15V，15kΩ） B．电压表V2（0—3V，3kΩ）
C．电流表A1（0—3A） D．电流表A2（0—0.6A）
作者的备注：原卷画出了实物图，这里还原出的是电路图。
（2）应选择电压表_________，电流表_________。（填器材前字母）
（3）下列哪些说法是正确的？_________
2
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
A．电压表分流属于系统误差
B．实验开始前滑动变阻器滑片应该调到b 端
C．如图所示的电路，可以通过调节滑片使电压表示数为0
D．多组实验可以减小系统误差

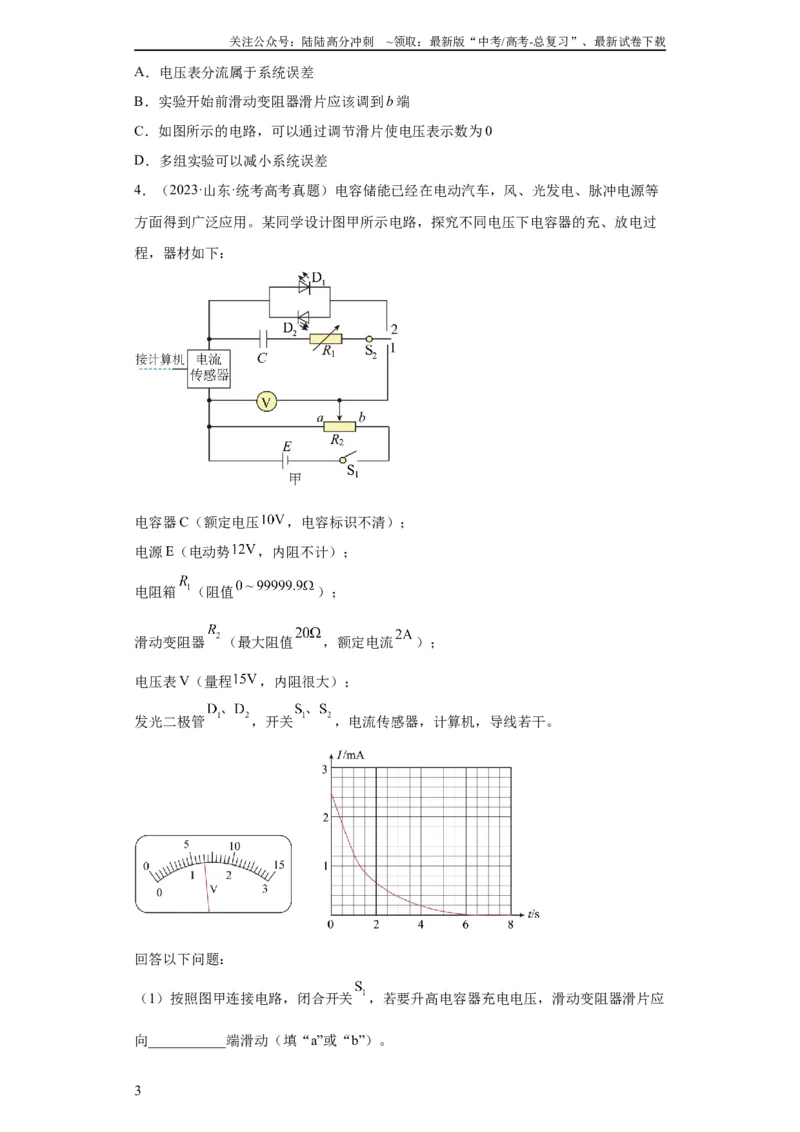

4．（2023·山东·统考高考真题）电容储能已经在电动汽车，风、光发电、脉冲电源等
方面得到广泛应用。某同学设计图甲所示电路，探究不同电压下电容器的充、放电过
程，器材如下：
电容器C（额定电压
，电容标识不清）；
电源E（电动势
，内阻不计）；
电阻箱
（阻值
）；
滑动变阻器
（最大阻值
，额定电流
）；
电压表V（量程
，内阻很大）；
发光二极管
，开关
，电流传感器，计算机，导线若干。
回答以下问题：
（1）按照图甲连接电路，闭合开关
，若要升高电容器充电电压，滑动变阻器滑片应
向___________端滑动（填“a”或“b”）。
3
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载

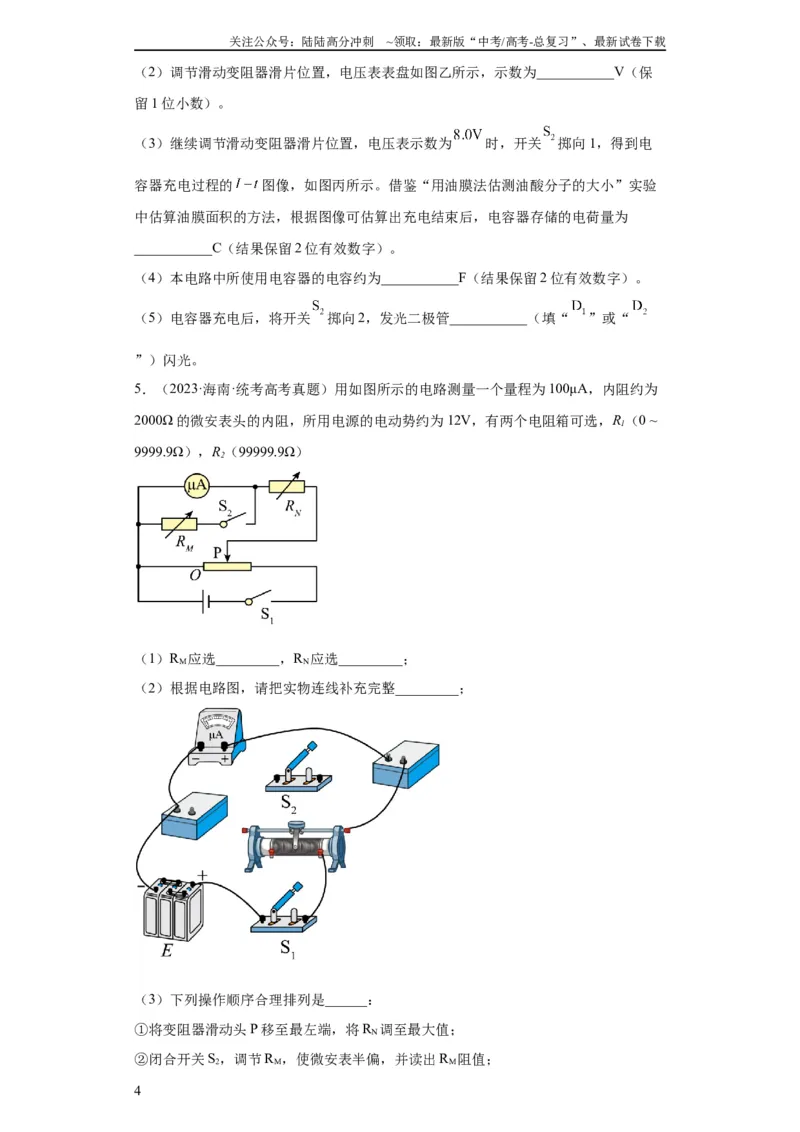

（2）调节滑动变阻器滑片位置，电压表表盘如图乙所示，示数为___________V（保
留1 位小数）。
（3）继续调节滑动变阻器滑片位置，电压表示数为
时，开关
掷向1，得到电
容器充电过程的
图像，如图丙所示。借鉴“用油膜法估测油酸分子的大小”实验
中估算油膜面积的方法，根据图像可估算出充电结束后，电容器存储的电荷量为
___________C（结果保留2 位有效数字）。
（4）本电路中所使用电容器的电容约为___________F（结果保留2 位有效数字）。
（5）电容器充电后，将开关
掷向2，发光二极管___________（填“
”或“
”）闪光。
5．（2023·海南·统考高考真题）用如图所示的电路测量一个量程为100μA，内阻约为
2000Ω 的微安表头的内阻，所用电源的电动势约为12V，有两个电阻箱可选，R1（0 ~
9999.9Ω），R2（99999.9Ω）
（1）RM应选_________，RN应选_________；
（2）根据电路图，请把实物连线补充完整_________；
（3）下列操作顺序合理排列是______：
①将变阻器滑动头P 移至最左端，将RN调至最大值；
②闭合开关S2，调节RM，使微安表半偏，并读出RM阻值；
4
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
③断开S2，闭合S1，调节滑动头P 至某位置再调节RN使表头满偏；
④断开S1、S2，拆除导线，整理好器材

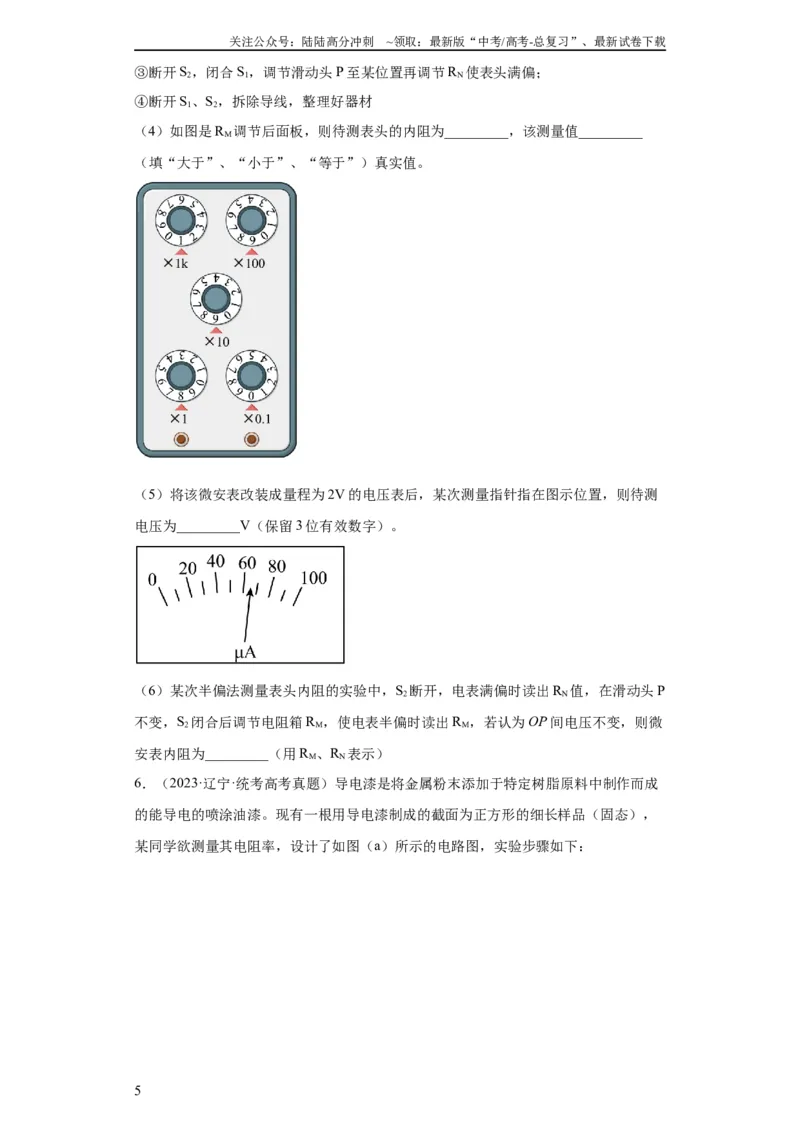

（4）如图是RM调节后面板，则待测表头的内阻为_________，该测量值_________
（填“大于”、“小于”、“等于”）真实值。
（5）将该微安表改装成量程为2V 的电压表后，某次测量指针指在图示位置，则待测
电压为_________V（保留3 位有效数字）。
（6）某次半偏法测量表头内阻的实验中，S2断开，电表满偏时读出RN值，在滑动头P
不变，S2闭合后调节电阻箱RM，使电表半偏时读出RM，若认为OP 间电压不变，则微
安表内阻为_________（用RM、RN表示）

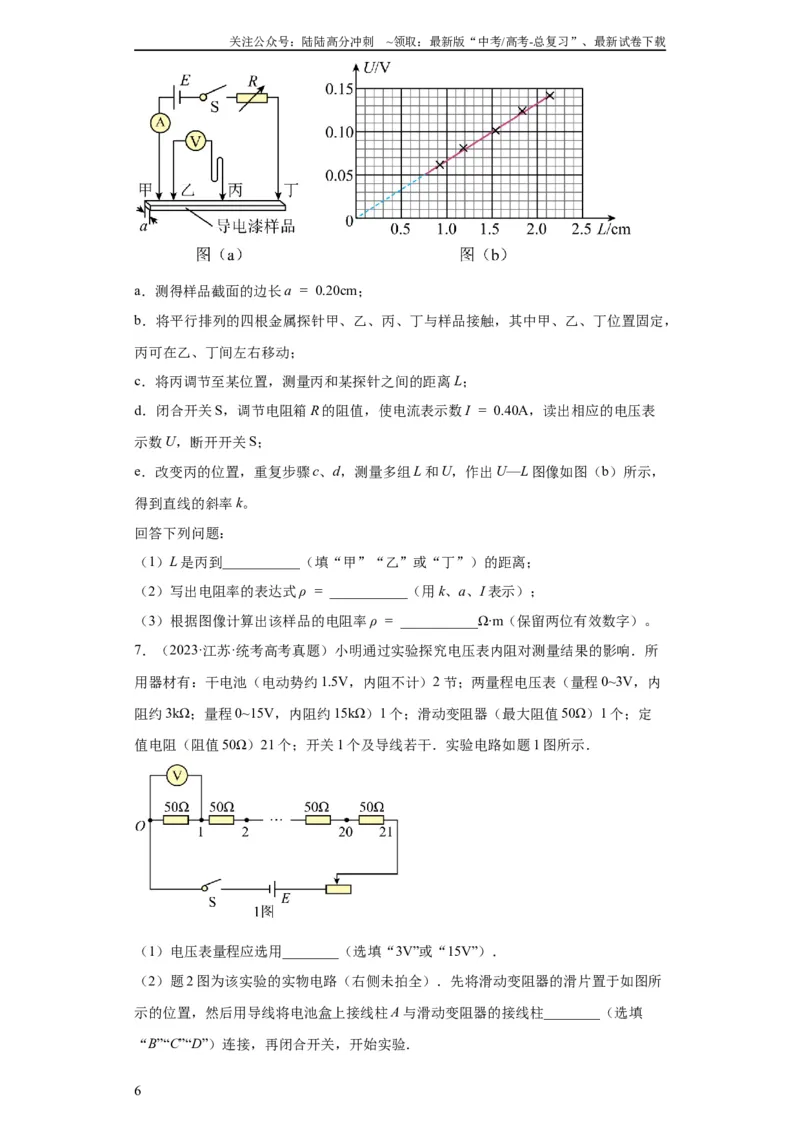

6．（2023·辽宁·统考高考真题）导电漆是将金属粉末添加于特定树脂原料中制作而成
的能导电的喷涂油漆。现有一根用导电漆制成的截面为正方形的细长样品（固态），
某同学欲测量其电阻率，设计了如图（a）所示的电路图，实验步骤如下：
5
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
a．测得样品截面的边长a = 0.20cm；
b．将平行排列的四根金属探针甲、乙、丙、丁与样品接触，其中甲、乙、丁位置固定，
丙可在乙、丁间左右移动；
c．将丙调节至某位置，测量丙和某探针之间的距离L；
d．闭合开关S，调节电阻箱R 的阻值，使电流表示数I = 0.40A，读出相应的电压表
示数U，断开开关S；
e．改变丙的位置，重复步骤c、d，测量多组L 和U，作出U—L 图像如图（b）所示，
得到直线的斜率k。
回答下列问题：
（1）L 是丙到___________（填“甲”“乙”或“丁”）的距离；
（2）写出电阻率的表达式ρ = ___________（用k、a、I 表示）；
（3）根据图像计算出该样品的电阻率ρ = ___________Ω∙m（保留两位有效数字）。
7．（2023·江苏·统考高考真题）小明通过实验探究电压表内阻对测量结果的影响．所
用器材有：干电池（电动势约1.5V，内阻不计）2 节；两量程电压表（量程0~3V，内
阻约3kΩ；量程0~15V，内阻约15kΩ）1 个；滑动变阻器（最大阻值50Ω）1 个；定
值电阻（阻值50Ω）21 个；开关1 个及导线若干．实验电路如题1 图所示．
（1）电压表量程应选用________（选填“3V”或“15V”）．
（2）题2 图为该实验的实物电路（右侧未拍全）．先将滑动变阻器的滑片置于如图所
示的位置，然后用导线将电池盒上接线柱A 与滑动变阻器的接线柱________（选填
“B”“C”“D”）连接，再闭合开关，开始实验．
6
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载

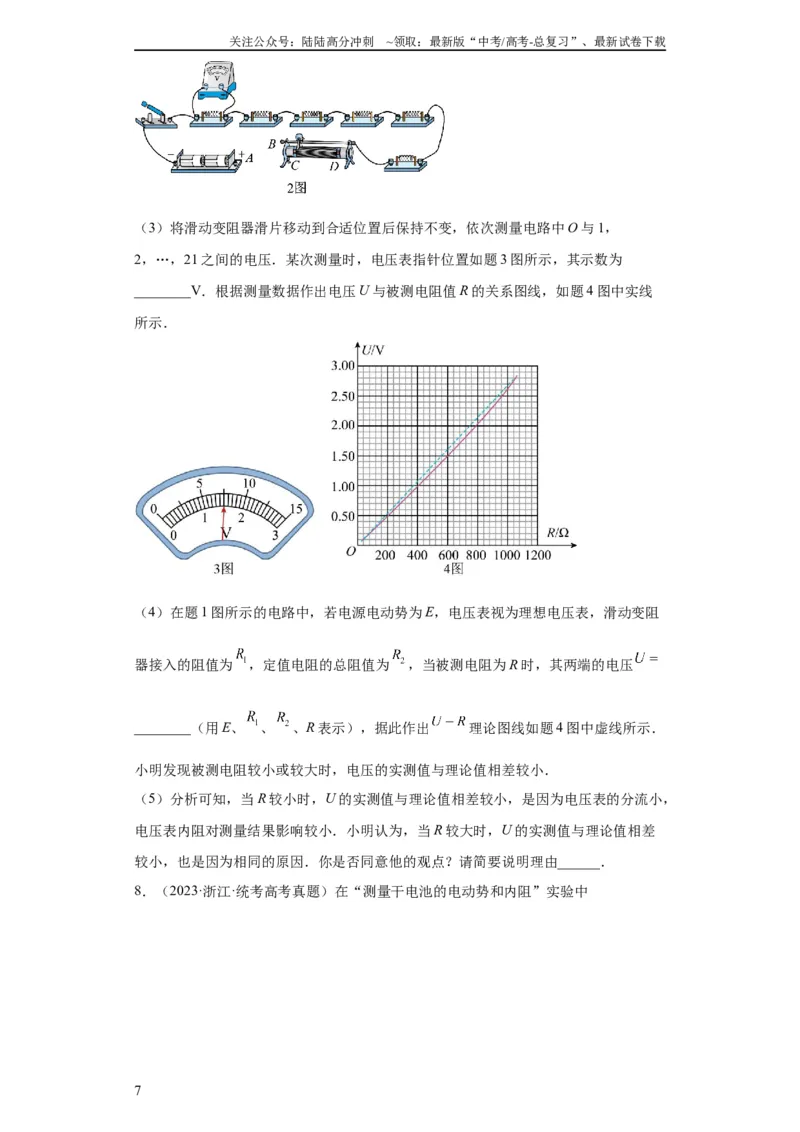

（3）将滑动变阻器滑片移动到合适位置后保持不变，依次测量电路中O 与1，
2，…，21 之间的电压．某次测量时，电压表指针位置如题3 图所示，其示数为
________V．根据测量数据作出电压U 与被测电阻值R 的关系图线，如题4 图中实线
所示．
（4）在题1 图所示的电路中，若电源电动势为E，电压表视为理想电压表，滑动变阻
器接入的阻值为
，定值电阻的总阻值为
，当被测电阻为R 时，其两端的电压
________（用E、
、
、R 表示），据此作出
理论图线如题4 图中虚线所示．
小明发现被测电阻较小或较大时，电压的实测值与理论值相差较小．
（5）分析可知，当R 较小时，U 的实测值与理论值相差较小，是因为电压表的分流小，
电压表内阻对测量结果影响较小．小明认为，当R 较大时，U 的实测值与理论值相差
较小，也是因为相同的原因．你是否同意他的观点？请简要说明理由______．
8．（2023·浙江·统考高考真题）在“测量干电池的电动势和内阻”实验中
7
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载

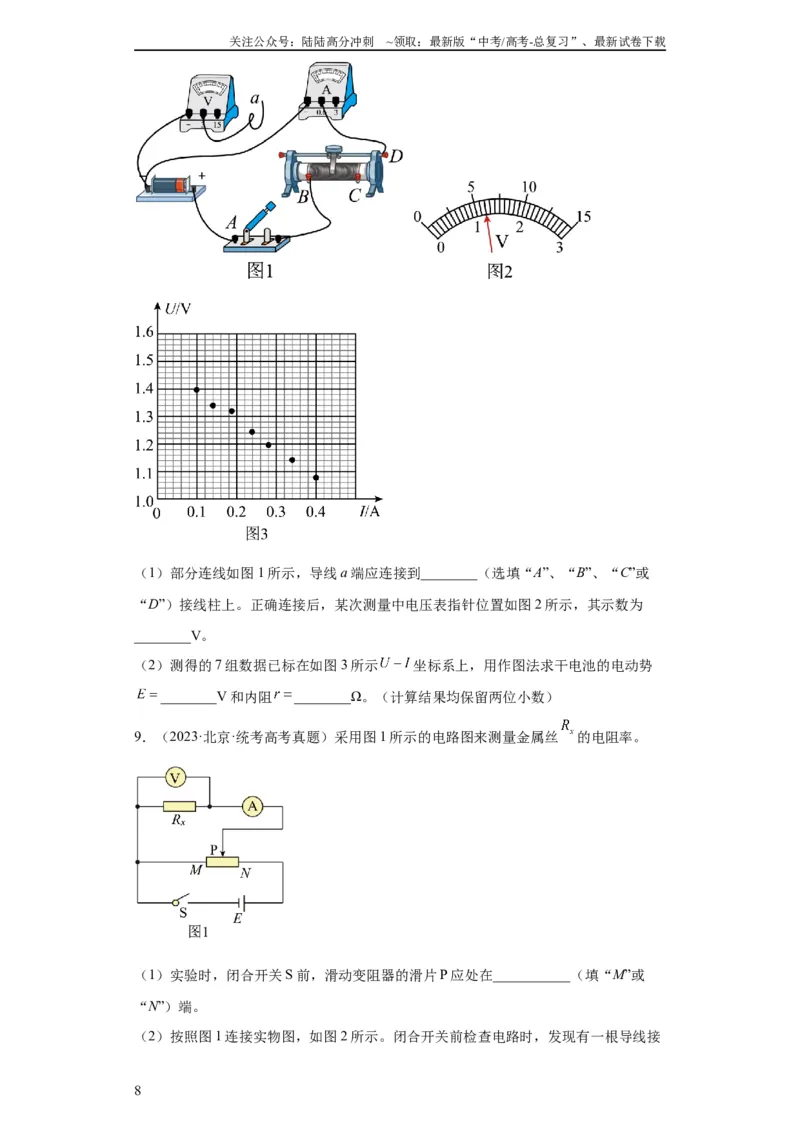

（1）部分连线如图1 所示，导线a 端应连接到________（选填“A”、“B”、“C”或
“D”）接线柱上。正确连接后，某次测量中电压表指针位置如图2 所示，其示数为
________V。
（2）测得的7 组数据已标在如图3 所示
坐标系上，用作图法求干电池的电动势
________V 和内阻
________Ω。（计算结果均保留两位小数）
9．（2023·北京·统考高考真题）采用图1 所示的电路图来测量金属丝
的电阻率。
（1）实验时，闭合开关S 前，滑动变阻器的滑片P 应处在___________（填“M”或
“N”）端。
（2）按照图1 连接实物图，如图2 所示。闭合开关前检查电路时，发现有一根导线接
8
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
错，该导线为___________（填“a”“b”或“c”）。若闭合开关，该错误连接会带来的
问题有___________。

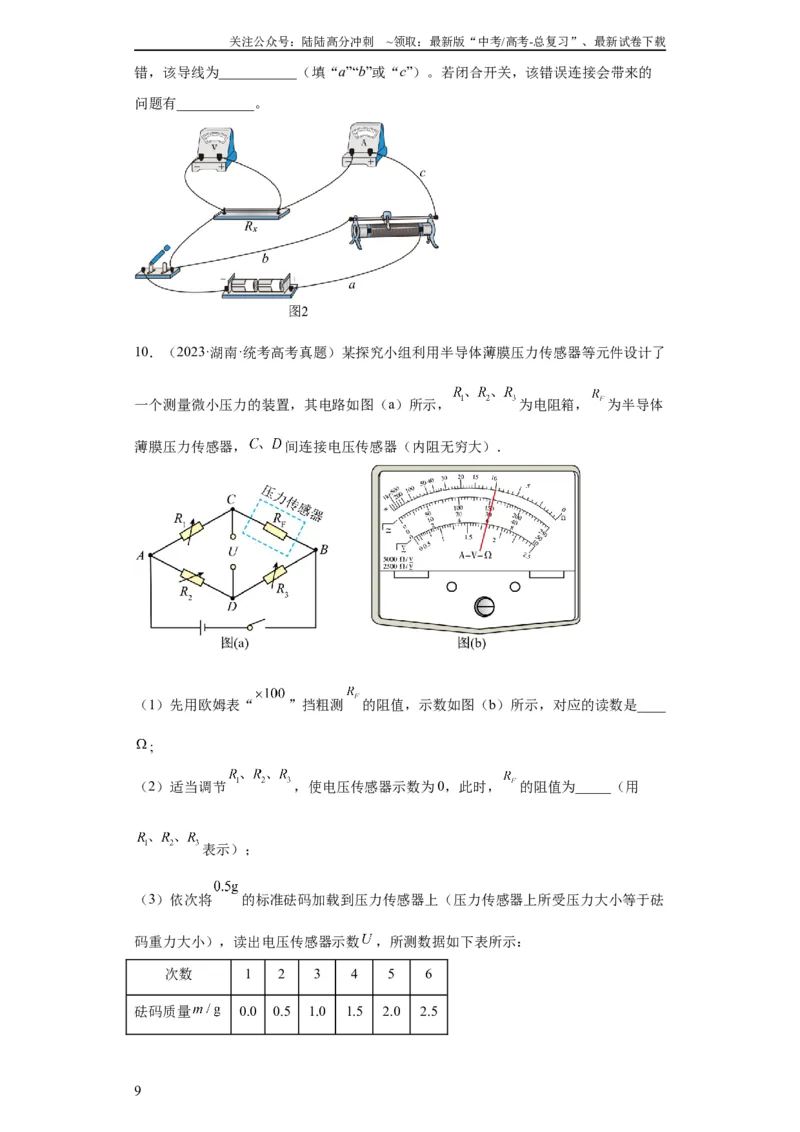

10．（2023·湖南·统考高考真题）某探究小组利用半导体薄膜压力传感器等元件设计了
一个测量微小压力的装置，其电路如图（a）所示，
为电阻箱，
为半导体
薄膜压力传感器，
间连接电压传感器（内阻无穷大）．
（1）先用欧姆表“
”挡粗测
的阻值，示数如图（b）所示，对应的读数是____
;
（2）适当调节
，使电压传感器示数为0，此时，
的阻值为_____（用
表示）；
（3）依次将
的标准砝码加载到压力传感器上（压力传感器上所受压力大小等于砝
码重力大小），读出电压传感器示数
，所测数据如下表所示：
次数
1
2
3
4
5
6
砝码质量
0.0
0.5
1.0
1.5
2.0
2.5
9
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
电压
0
57
115
168
220
280

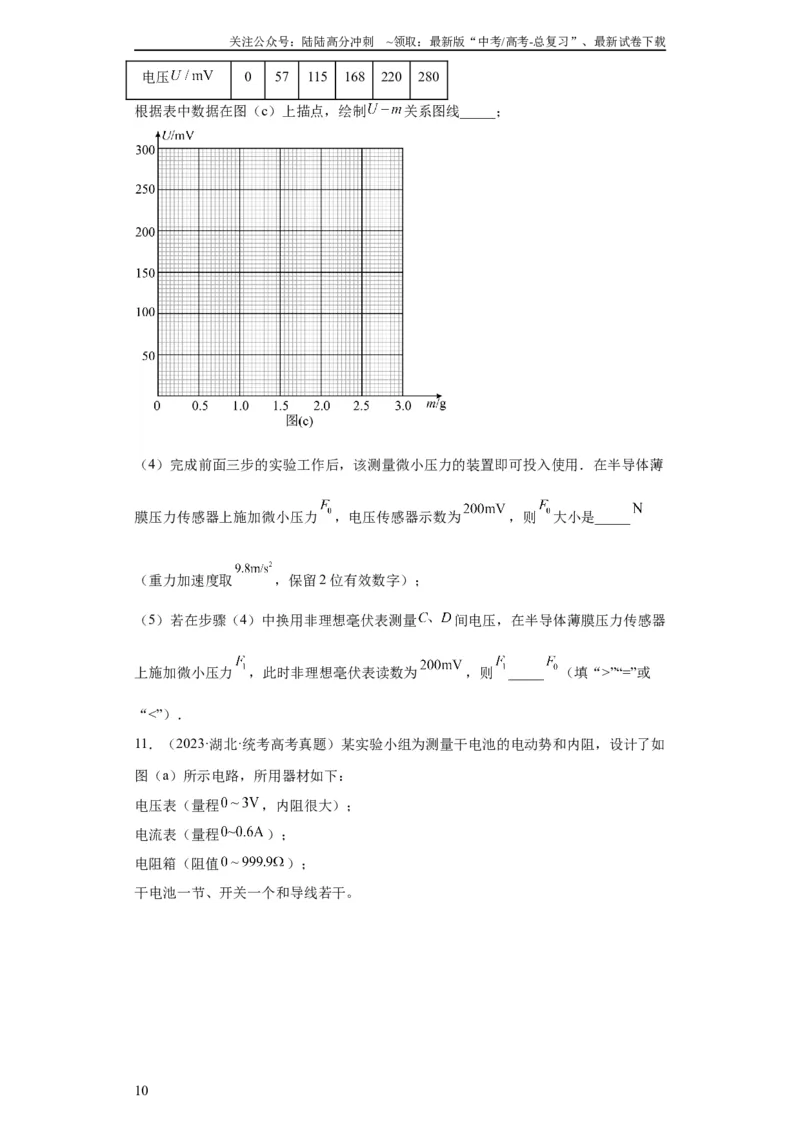

根据表中数据在图（c）上描点，绘制
关系图线_____；
（4）完成前面三步的实验工作后，该测量微小压力的装置即可投入使用．在半导体薄
膜压力传感器上施加微小压力
，电压传感器示数为
，则
大小是_____
（重力加速度取
，保留2 位有效数字）；
（5）若在步骤（4）中换用非理想毫伏表测量
间电压，在半导体薄膜压力传感器
上施加微小压力
，此时非理想毫伏表读数为
，则
_____
（填“>”“=”或
“<”）．
11．（2023·湖北·统考高考真题）某实验小组为测量干电池的电动势和内阻，设计了如
图（a）所示电路，所用器材如下：
电压表（量程
，内阻很大）；
电流表（量程
）；
电阻箱（阻值
）；
干电池一节、开关一个和导线若干。
10
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
（1）根据图（a），完成图（b）中的实物图连线__________。
（2）调节电阻箱到最大阻值，闭合开关。逐次改变电阻箱的电阻，记录其阻值R、相
应的电流表示数I 和电压表示数U。根据记录数据作出的
图像如图（c）所示，则
干电池的电动势为__________V（保留3 位有效数字）、内阻为__________
（保留2
位有效数字）。
（3）该小组根据记录数据进一步探究，作出
图像如图（d）所示。利用图（d）
中图像的纵轴截距，结合（2）问得到的电动势与内阻，还可以求出电流表内阻为
__________
（保留2 位有效数字）。
（4）由于电压表内阻不是无穷大，本实验干电池内阻的测量值__________（填“偏
大”或“偏小”）。
12．（2023·山西·统考高考真题）在“观察电容器的充、放电现象”实验中，所用器材
如下：电池、电容器、电阻箱、定值电阻、小灯泡、多用电表、电流表、秒表、单刀
双掷开关以及导线若干。
11
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
（1）用多用电表的电压挡检测电池的电压。检测时，红表笔应该与电池的
___________（填“正极”或“负极”）接触。
（2）某同学设计的实验电路如图（a）所示。先将电阻箱的阻值调为
，将单刀双掷
开关S 与“1”端相接，记录电流随时间的变化。电容器充电完成后，开关S 再与“2”
端相接，相接后小灯泡亮度变化情况可能是___________。（填正确答案标号）
A．迅速变亮，然后亮度趋于稳定
B．亮度逐渐增大，然后趋于稳定
C．迅速变亮，然后亮度逐渐减小至熄灭
（3）将电阻箱的阻值调为
，再次将开关S 与“1”端相接，再次记录电流随
时间的变化情况。两次得到的电流I 随时间t 变化如图（b）中曲线所示，其中实线是
电阻箱阻值为___________（填“R1”或“R2”）时的结果，曲线与坐标轴所围面积等于
该次充电完成后电容器上的___________（填“电压”或“电荷量”）。
13．（2023·浙江·高考真题）在“测量金属丝的电阻率”实验中：
（1）测量一段金属丝电阻时所用器材和部分电路连线如图1 所示，图中的导线a 端应
与________（选填“一”、“0.6”或“3”）接线柱连接，b 端应与___________（选填
“—”、“0.6”或“3”）接线柱连接。开关闭合前，图1 中滑动变阻器滑片应置于
____________（选填“左”或“右”）端。
12
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
（2）合上开关，调节滑动变阻器，得到多组U 和I 数据。甲同学由每组U、I 数据计
算电阻，然后求电阻平均值；乙同学通过
图像求电阻。则两种求电阻的方法更合
理的是___________（选填“甲”或“乙”）。
（3）两同学进一步探究用镍铬丝将满偏电流
的表头G 改装成电流表。如图
2 所示，表头G 两端并联长为L 的镍铬丝，调节滑动变阻器使表头G 满偏，毫安表示
数为I。改变L，重复上述步骤，获得多组I、L 数据，作出
图像如图3 所示。
则
图像斜率
______
。若要把该表头G 改装成量程为
的电流表，需
要把长为__________m 的镍铬丝并联在表头G 两端。（结果均保留两位有效数字）
14．（2022·天津·高考真题）实验小组测量某型号电池的电动势和内阻。用电流表、电
压表、滑动变阻器、待测电池等器材组成如图1 所示实验电路，由测得的实验数据绘
制成的
图像如图2 所示。
13
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
（1）图1 的电路图为下图中的__________。（选填“A”或“B”）
（2）如果实验中所用电表均视为理想电表，根据图2 得到该电池的电动势
__________V，内阻
__________
。
（3）实验后进行反思，发现上述实验方案存在系统误差。若考虑到电表内阻的影响，
对测得的实验数据进行修正，在图2 中重新绘制
图线，与原图线比较，新绘制的
图线与横坐标轴交点的数值将__________，与纵坐标轴交点的数值将__________。
（两空均选填“变大”“变小”或“不变”）
15．（2022·福建·高考真题）在测量某电源电动势和内阻时，因为电压表和电流表的影
响，不论使用何种接法，都会产生系统误差，为了消除电表内阻造成的系统误差，某
实验兴趣小组设计了如图甲实验电路进行测量。已知
。
（1）按照图甲所示的电路图，将图乙中的器材实物连线补充完整_____。
14
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
（2）实验操作步骤如下：
①将滑动变阻器滑到最左端位置
②接法Ⅰ：单刀双掷开关S 与1 接通，闭合开关
，调节滑动变阻器R，记录下若干
组数据
的值，断开开关
③将滑动变阻器滑到最左端位置
④接法Ⅱ：单刀双掷开关S 与2 闭合，闭合开关
，调节滑动变阻器R，记录下若干
组数据
的值，断开开关
⑤分别作出两种情况所对应的
和
图像
（3）单刀双掷开关接1 时，某次读取电表数据时，电压表指针如图丙所示，此时
_____V。
（4）根据测得数据，作出
和
图像如图丁所示，根据图线求得电源电动势
____________，内阻
____________。（结果均保留两位小数）
15
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
（5）由图丁可知____________（填“接法Ⅰ”或“接法Ⅱ”）测得的电源内阻更接近
真实值。
（6）综合考虑，若只能选择一种接法，应选择____________（填“接法Ⅰ”或“接法
Ⅱ”）测量更合适。
16．（2022·北京·高考真题）物理实验一般都涉及实验目的、实验原理、实验仪器、实
验方法、实验操作、数据分析等。
（1）用电压表（内阻约为
）和电流表（内阻约为
）测量一个电阻的阻值
（约为
）。要求尽量减小实验误差，应该选择的测量电路是图1 中的
______________（选填“甲”或“乙”）。
（2）一多用电表表盘上的电阻刻度线正中间标有“15”字样。用它测量约
电阻的
阻值，下列实验步骤正确的操作顺序为______________（填各实验步骤前的字母）。
A．将选择开关置于“
”位置
B．将选择开关置于“
”位置
C．将两表笔分别接触待测电阻两端，读出其阻值后随即断开
D．将两表笔直接接触，调节欧姆调零旋钮，使指针指向“0”
（3）图2 是“测量电源的电动势和内电阻”实验的电路图。某同学在实验中，闭合开
关后，发现无论怎么移动滑动变阻器的滑片，电压表有示数且不变，电流表始终没有
示数。为查找故障，在其他连接不变的情况下，他将电压表连接a 位置的导线端分别
试触b、c、d 三个位置，发现试触b、c 时，电压表有示数；试触d 时，电压表没有示
数。若电路中仅有一处故障，则______________（选填选项前的字母）。
16
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
A．导线
断路
B．滑动变阻器断路
C．导线
断路
D．滑动变阻器短路
17．（2022·辽宁·高考真题）某同学要将一小量程电流表（满偏电流为
，内阻为
）改装成有两个量程的电流表，设计电路如图（a）所示，其中定值电阻
，
。
（1）当开关S 接A 端时，该电流表的量程为
___________
；
（2）当开关S 接B 端时，该电流表的量程比接在A 端时___________（填“大”或
“小”）
（3）该同学选用量程合适的电压表（内阻未知）和此改装电流表测量未知电阻
的
阻值，设计了图（b）中两个电路。不考虑实验操作中的偶然误差，则使用
___________（填“甲”或“乙”）电路可修正由电表内阻引起的实验误差。
17
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
18．（2022·湖北·统考高考真题）某探究小组学习了多用电表的工作原理和使用方法后，
为测量一种新型材料制成的圆柱形电阻的电阻率，进行了如下实验探究。
（1）该小组用螺旋测微器测量该圆柱形电阻的直径D，示数如图甲所示，其读数为
_____mm。再用游标卡尺测得其长度L。
（2）该小组用如图乙所示的电路测量该圆柱形电阻Rx的阻值。图中电流表量程为
0.6A、内阻为1.0Ω，定值电阻R0的阻值为20.0Ω，电阻箱R 的最大阻值为999.9 Ω。首
先将S2置于位置1，闭合S1，多次改变电阻箱R 的阻值，记下电流表的对应读数I，实
验数据见下表。
R/Ω
I/A
/A-1
5.0
0.414
2.42
10.0
0.352
2.84
15.0
0.308
3.25
20.0
0.272
3.68
25.0
0.244
4.10
30.0
0.222
4.50
根据表中数据，在图丙中绘制出
图像。再将S2置于位置2，此时电流表读数为
0.400A。根据图丙中的图像可得
_____Ω（结果保留2 位有效数字）。最后可由表
达式
____得到该材料的电阻率（用D、L、
表示）。
18
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
（3）该小组根据图乙的电路和图丙的
图像，还可以求得电源电动势
_________V，内阻
_______Ω。（结果均保留2 位有效数字）
（4）持续使用后，电源电动势降低、内阻变大。若该小组再次将此圆柱形电阻连入此
装置，测得电路的电流，仍根据原来描绘的图丙的图像得到该电阻的测量值会_____
（选填“偏大”、“偏小”或“不变”）。
19．（2022·浙江·统考高考真题）（1）探究滑动变阻器的分压特性，采用图1 所示的
电路，探究滑片P 从A 移到B 的过程中，负载电阻R 两端的电压变化。
①图2 为实验器材部分连线图，还需要______（选填af、bf、fd、fc、ce 或cg）连线。
19
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
②图3 所示电压表的示数为_______ V。
③已知滑动变阻器的最大阻值R0=10Ω，额定电流I=1.0A。选择负载电阻R=10Ω，以R
两端电压U 为纵轴，
为横轴（x 为AP 的长度，L 为AB 的长度），得到
分压
特性曲线为图4 中的“I”；当R=100Ω，分压特性曲线对应图4 中的__（选填“Ⅱ”或
“Ⅲ”）；则滑动变阻器最大阻值的选择依据是____。
（2）两个相同的电流表G1和G2如图5 所示连接，晃动G1表，当指针向左偏时，静止
的G2表的指针也向左偏，原因是____。
A．两表都是“发电机”
B．G1表是“发电机”，G2表是“电动机”
C．G1表和G2表之间存在互感现象
D．G1表产生的电流流入G2表，产生的安培力使G2表指针偏转
20
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
20．（2022·广东·高考真题）弹性导电绳逐步成为智能控制系统中部分传感器的敏感元
件，某同学测量弹性导电绳的电阻与拉伸后绳长之间的关系，实验过程如下：
（1）装置安装和电路连接；如图（a）所示，导电绳的一端固定，另一端作为拉伸端，
两端分别用带有金属夹A、B 的导线接入如图（b）所示的电路中。
（2）导电绳拉伸后的长度L 及其电阻Rx的测量
①将导电绳拉伸后，用刻度尺测量并记录A、B 间的距离，即为导电绳拉伸后的长度
L。
②将滑动变阻器R 的滑片滑到最右端。断开开关S2，闭合开关S1，调节R，使电压表
和电流表的指针偏转到合适位置。记录两表的示数U 和I1。
③闭合S2，电压表的示数__________（选填“变大”或“变小”）。调节R 使电压表
的示数仍为U，记录电流表的示数I2，则此时导电绳的电阻Rx = __________（用I1、
I2和U 表示）。
④断开S1，增大导电绳拉伸量，测量并记录A、B 间的距离，重复步骤②和③。
（3）该电压表内阻对导电绳电阻的测量值__________（选填“有”或“无”）影响。
（4）图11(c）是根据部分实验数据描绘的Rx—L 图线。将该导电绳两端固定在某种机
械臂上，当机械臂弯曲后，测得导电绳的电阻Rx为1.33kΩ，则由图线可读出导电绳拉
伸后的长度为__________cm，即为机械臂弯曲后的长度。
21．（2022·河北·统考高考真题）某物理兴趣小组利用废弃电饭煲的部分器材自制简易
电饭煲，设计电路如图1 所示。选用的器材有：限温开关S1（手动将其按下，开始持
续加热煮饭，当锅内温度高于103℃时自动断开，之后不能自动闭合）；保温开关S2
（当锅内温度高于80℃时自动断开，温度低于70℃时自动闭合）；电饭煲的框架（结
构如图2 所示）。自备元件有：加热电阻丝R（阻值为60Ω，用于加热煮饭）；限流电
阻R1和R2，（阻值均为1kΩ）：指示灯L1和L2（2.5V，0.6W，当电流低于30mA 时可
视为熄灭）；保险丝T。
21
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
（1）按照兴趣小组设计的电路，下列说法正确的是______ （多选）。
A．按下S1，L1和L2均发光
B．当锅内温度高于103℃时，S1自动断开，L1和L2均发光
C．保温过程中，S2自动在闭合、断开状态之间交替切换
D．当锅内温度低于70℃时，S2自动闭合，L1发光，L2熄灭
（2）简易电饭煲制作完成后，试用时L1始终不亮，但加热和保温功能均正常。在不
增加元件的前提下，断开电源，使用多用电表判断发生故障的元件。下列操作步骤的
正确顺序是______（填写各步骤前的字母）。
A．将选择开关旋转到“ × 100”位置
B．将两支表笔直接接触，调节“欧姆调零旋钮”，使指针指向欧姆零点
C．调整“指针定位螺丝”，使指针指到零刻度
D．测量指示灯L1两端的阻值
E．将选择开关置于OFF 位置或交流电压最高挡
操作时，将多用电表两表笔与L1两端接触，若指针如图3 所示，可判断是______断路
损坏；若指针如图4 所示，可判断是______断路损坏。（用电路中的元件符号表示）
22．（2022·湖南·统考高考真题）小梦同学自制了一个两挡位（“
”“
”）的
22
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
欧姆表，其内部结构如图所示，
为调零电阻（最大阻值为
），
、
、
为
定值电阻（
），电流计G 的内阻为
。用此欧姆表测量
一待测电阻的阻值，回答下列问题：
（1）短接①②，将单刀双掷开关
与
接通，电流计G 示数为
；保持电阻
滑片
位置不变，将单刀双掷开关
与
接通，电流计G 示数变为
，则
______
（填
“大于”或“小于”）；
（2）将单刀双掷开关
与
接通，此时欧姆表的挡位为______（填“
”或“
”）；
（3）若从“
”挡位换成“
”挡位，调整欧姆零点（欧姆零点在电流计G 满偏
刻度处）时，调零电阻
的滑片应该______调节（填“向上”或“向下”）；
（4）在“
”挡位调整欧姆零点后，在①②间接入阻值为
的定值电阻
，稳定
后电流计G 的指针偏转到满偏刻度的
；取走
，在①②间接入待测电阻
，稳定后
电流计G 的指针偏转到满偏刻度的
，则
______
。
23．（2022·山东·统考高考真题）某同学利用实验室现有器材，设计了一个测量电阻阻
值的实验。实验器材：
干电池E（电动势1.5V，内阻未知）；
电流表A1（量程10mA，内阻为90Ω）；
电流表A2（量程30mA，内阻为30Ω）；
定值电阻R0（阻值为150Ω）；
23
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
滑动变阻器R（最大阻值为100Ω）；
待测电阻Rx；
开关S，导线若干。
测量电路如图所示。
（1）断开开关，连接电路，将滑动变阻器R 的滑片调到阻值最大一端。将定值电阻R0
接入电路；闭合开关，调节滑片位置。使电流表指针指在满刻度的
处。该同学选用
的电流表为_______（填“A1”或“A2”）；若不考虑电池内阻。此时滑动变阻器接入电
路的电阻值应为________Ω。
（2）断开开关，保持滑片的位置不变。用Rx替换R0，闭合开关后，电流表指针指在
满刻度的
处，则Rx的测量值为________Ω。
（3）本实验中未考虑电池内阻，对Rx的测量值_________（填“有”或“无”）影响
24．（2022·全国·统考高考真题）某同学要测量微安表内阻，可利用的实验器材有：电
源E（电动势
，内阻很小），电流表（量程
，内阻约
），微安表（量程
，内阻
待测，约
），滑动变阻器R（最大阻值
），定值电阻
（阻
值
），开关S，导线若干。
（1）在答题卡上将图中所示的器材符号连线，画出实验电路原理图_____；
（2）某次测量中，微安表的示数为
，电流表的示数为
，由此计算出微
安表内阻
_____
。
24
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
25．（2022·全国·统考高考真题）一同学探究阻值约为
的待测电阻
在
范围内的伏安特性。可用器材有：电压表V（量程为
，内阻很大），电流表A（量
程为
，内阻为
），电源E（电动势约为
，内阻不计），滑动变阻器R
（最大阻值可选
或
），定值电阻
（阻值可选
或
），开关S，导
线若干。
（1）要求通过
的电流可在
范围内连续可调，在答题卡上将图（a）所示的
器材符号连线，画出实验电路的原理图________；
（2）实验时，图（a）中的R 应选最大阻值为______（填“
”或“
”）的滑
动变阻器，
应选阻值为______（填“
”或“
”）的定值电阻；
（3）测量多组数据可得
的伏安特性曲线。若在某次测量中，电压表、电流表的示
数分别如图（b）和图（c）所示，则此时
两端的电压为______V，流过
的电流为
_____
，此组数据得到的
的阻值为______
（保留3 位有效数字）。
26．（2022·浙江·统考高考真题）小明同学根据图1 的电路连接器材来“探究导体电阻
25
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
与其影响因素的定量关系”。实验时多次改变合金丝甲接入电路的长度、调节滑动变
阻器的阻值，使电流表的读数
达到某一相同值时记录电压表的示数U，从而得到多
个
的值，作出
图像，如图2 中图线a 所示。
（1）在实验中使用的是_______（选填“0~20
”或“0~200
”）的滑动变阻器。
（2）在某次测量时，量程为3V 电压表的指针位置如图3 所示，则读数
U=_______V。
（3）已知合金丝甲的横截面积为7.0×10-8m2，则合金丝甲的电阻率为_______
·m（结
果保留2 位有效数字）。
（4）图2 中图线b 是另一根长度相同、材料相同的合金丝乙与合金丝甲并联后采用同
样的方法获得的
图像，由图可知合金丝甲的横截面积_______（选填“大于”、
“等于”或“小于”）合金丝乙的横截面积。
27．（2021·福建·统考高考真题）某实验小组使用多用电表和螺旋测微器测量一长度为
电阻丝的电阻率，该电阻丝的电阻值约为
，材料未知。实验过程
如下：
（1）用螺旋测微器测量该电阻丝的直径，示数如图（a）所示。该电阻丝的直径为
___________
。
26
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
（2）对多用电表进行机械调零。
（3）将多用电表的选择开关旋至___________倍率的电阻挡（填“
”“
”“
”或“
”）。
（4）将黑、红表笔短接，调节欧姆调零旋钮，使指针指在电阻挡零刻度线。
（5）将黑、红表笔并接在待测电阻丝两端，多用电表的示数如图（b）所示。该电阻
丝的电阻值为___________
。
（6）测量完成之后，将表笔从插孔拔出，并将选择开关旋到“OFF”位置。
（7）实验测得的该电阻丝电阻率为___________
（结果保留3 位有效数字）。
28．（2021·海南·高考真题）在伏安法测电阻的实验中，提供以下实验器材：电源E
（电动势约
，内阻约
），待测电阻
（阻值小于
），电压表V（量程
，
内阻约
），电流表A（量程
，内阻约
），滑动变阻器（最大阻值
），
单刀开关
，单刀双掷开关
，导线若干。某同学利用上述实验器材设计如图所示的
测量电路。
回答下列问题：
（1）闭合开关
前，滑动变阻器的滑片P 应滑到___________（填“a”或“b”）端；
（2）实验时，为使待测电阻的测量值更接近真实值，应将
拨向___________（填
“c”或“d”）；在上述操作正确的情况下，引起实验误差的主要原因是___________
（填正确选项前的标号）；
A．电流表分压 B．电压表分流 C．电源内阻分压
（3）实验时，若已知电流表的内阻为
，在此情况下，为使待测电阻的测量值更
接近真实值，应将
拨向___________（填“c”或“d”）；读得电压表的示数为
，
27
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
电流表的示数为
，则
___________
（结果保留两位有效数字）。
29．（2021·湖北·统考高考真题）小明同学打算估测5 个相同规格电阻的阻值。现有一
个量程为0.6 A 的电流表、一个电池组（电动势E 不大于4.5 V、内阻r 未知）、一个
阻值为R0的定值电阻、一个阻值为R1的定值电阻（用作保护电阻），开关S 和导线若
干。他设计了如图（a）所示的电路，实验步骤如下：
第一步∶把5 个待测电阻分别单独接入A、B 之间，发现电流表的示数基本一致，据此
他认为5 个电阻的阻值相等，均设为R。
第二步∶取下待测电阻，在A、B 之间接入定值电阻R0，记下电流表的示数I0。
第三步∶取下定值电阻R0，将n 个（n=1，2，3，4，5）待测电阻串联后接入A、B 之
间，记下串联待测电阻的个数n 与电流表对应示数In。
请完成如下计算和判断∶
（1）根据上述第二步，
与R0、R1、E、r 的关系式是
=___________。
（2）定义
，则Y 与n、R、R0、E 的关系式是Y=__________。
（3）已知R0=12.0Ω，实验测得I0=0.182 A，得到数据如下表∶
n
1
2
3
4
5
In/A
0.334
0.286
0.250
0.224
0.200
Y/A-1
2.500
1.998
1.495
1.030
0.495
根据上述数据作出
图像，如图（b）所示，可得R=______Ω（保留2 位有效数
字），同时可得E=______V（保留2 位有效数字）。
（4）本实验中电流表的内阻对表中Y 的测量值_______影响（选填“有"或“无"）。
28
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
30．（2021·天津·高考真题）随着智能手机的广泛应用，充电宝成为手机及时充电的一
种重要选择。充电宝可以视为与电池一样的直流电源。一充电宝的电动势约为
，内
阻很小，最大放电电流为
，某实验小组测定它的电动势和内阻。他们剥开充电宝连
接线的外绝缘层，里面有四根导线，红导线为充电宝的正极，黑导线为充电宝的负极，
其余两根导线空置不用，另有滑动变阻器R 用于改变电路中的电流，定值电阻
，
两只数字多用电表M、N，两表均为理想电表，并与开关S 连成如图所示电路。
①图中测量电流的电表是___________，测量电压的电表是___________。（均填写字
母“M”或“N”）
②调节滑动变阻器，测得多组I、U 数据，记录如下表，其中只有一个数据记录有误，
审视记录的数据，可以发现表中第___________次的记录数据有误。（填测量次数的序
号）
29
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
次数
1
2
3
4
5
6
7
电流
0.299
0.477
0.684
0.877
1.065
1.281
1.516
电压
4.970
4.952
4.932
4.942
4.894
4.872
4.848
③电路中接入
可以达到下列哪个效果。___________（填选项前的字母）
A．使测电流的电表读数变化明显 B．为了更准确地测量充电宝内阻
C．避免使充电宝的放电电流过大 D．减小测量电压的电表分流作用
31．（2021·北京·高考真题）在“测量金属丝的电阻率”实验中，某同学用电流表和电
压表测量一金属丝的电阻。
（1）该同学先用欧姆表“
”挡粗测该金属丝的电阻，示数如图1 所示，对应的读
数是_______
。
（2）除电源（电动势3.0 V，内阻不计）、电压表（量程0 ~ 3 V，内阻约3 kΩ）、开
关、导线若干外，还提供如下实验器材：
A．电流表（量程0 ~ 0.6 A，内阻约0.1 Ω）
B．电流表（量程0 ~ 3.0 A，内阻约0. 02 Ω）
C．滑动变阻器（最大阻值10 Ω，额定电流2 A）
D．滑动变阻器（最大阻值1 kΩ，额定电流0.5 A）
为了调节方便、测量准确，实验中电流表应选用________，滑动变阻器应选用_______。
（选填实验器材前对应的字母）
（3）该同学测量金属丝两端的电压U 和通过金属丝的电流I，得到多组数据，并在坐
标图上标出，如图2 所示。请作出该金属丝的U- I 图线_____，根据图线得出该金属丝
电阻R =________Ω（结果保留小数点后两位）。
30
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
（4）用电流传感器测量通过定值电阻的电流，电流随时间变化的图线如图3 所示。将
定值电阻替换为小灯泡，电流随时间变化的图线如图4 所示，请分析说明小灯泡的电
流为什么随时间呈现这样的变化。( )
32．（2021·山东·高考真题）热敏电阻是传感器中经常使用的元件，某学习小组要探究
一热敏电阻的阻值随温度变化的规律。可供选择的器材有：
待测热敏电阻
（实验温度范围内，阻值约几百欧到几千欧）；
电源E（电动势
，内阻r 约为
）；
电阻箱R（阻值范围
）；
滑动变阻器
（最大阻值
）；
滑动变阻器
（最大阻值
）；
微安表（量程
，内阻等于
）；
开关两个，温控装置一套，导线若干。
31
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
同学们设计了如图甲所示的测量电路，主要实验步骤如下：
①按图示连接电路；
②闭合
、
，调节滑动变阻器滑片P 的位置，使微安表指针满偏；
③保持滑动变阻器滑片P 的位置不变，断开
，调节电阻箱，使微安表指针半偏；
④记录此时的温度和电阻箱的阻值。
回答下列问题：
（1）为了更准确地测量热敏电阻的阻值，滑动变阻器应选用___________（填“
”
或“
”）。
（2）请用笔画线代替导线，将实物图（不含温控装置）连接成完整电路__________。
（3）某温度下微安表半偏时，电阻箱的读数为
，该温度下热敏电阻的测量
值为___________
（结果保留到个位），该测量值___________（填“大于”或“小
于”）真实值。
（4）多次实验后，学习小组绘制了如图乙所示的图像。由图像可知。该热敏电阻的阻
值随温度的升高逐渐___________（填“增大”或“减小”）。
33．（2021·浙江·高考真题）小李在实验室测量一电阻Rx的阻值。
（1）因电表内阻未知，用如图1 所示的电路来判定电流表该内接还是外接。正确连线
后，合上开关S，将滑动变阻器的滑片P 移至合适位置。单刀双掷开关K 掷到1，电压
32
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
表的读数
，电流表的示数如图2 所示，其读数
___________A；将K 掷
到2，电压表和电流表的读数分别为
，
。由此可知应采用电流表
___________（填“内”或“外”）接法。
（2）完成上述实验后，小李进一步尝试用其它方法进行实验：
①器材间连线如图3 所示，请在虚线框中画出对应的电路图___________；
②先将单刀双掷开关掷到左边，记录电流表读数，再将单刀双掷开关挪到右边，调节
电阻箱的阻值，使电流表的读数与前一次尽量相同，电阻箱的示数如图3 所示。则待
测电阻
___________
。此方法___________（填“有”或“无”）明显的实验误
差，其理由是___________。
34．（2021·广东·高考真题）某小组研究热敏电阻阻值随温度的变化规律。根据实验需
要已选用了规格和量程合适的器材。
（1）先用多用电表预判热敏电阻阻值随温度的变化趋势。选择适当倍率的欧姆挡，将
两表笔______，调节欧姆调零旋钮，使指针指向右边“
”处。测量时观察到热敏电
阻温度越高，相同倍率下多用电表指针向右偏转角度越大，由此可判断热敏电阻阻值
随温度的升高而__________。
（2）再按图连接好电路进行测量。
33
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
①闭合开关S 前，将滑动变阻器
的滑片滑到_______端（选填“a”或“b”）。
将温控室的温度设置为T，电阻箱
调为某一阻值
。闭合开关S，调节滑动变阻
器
，使电压表和电流表的指针偏转到某一位置。记录此时电压表和电流表的示数、T
和
。断开开关S。
再将电压表与热敏电阻C 端间的导线改接到D 端，闭合开关S。反复调节
和
，
使电压表和电流表的示数与上述记录的示数相同。记录此时电阻箱的阻值
。断开开
关S。
②实验中记录的阻值
_____
（选填“大于”、“小于”或“等于”）。此时热敏
电阻阻值
_____。
35．（2021·全国·高考真题）一实验小组利用图（a）所示的电路测量一电池的电动势
E（约
）和内阻r（小于
）。图中电压表量程为
，内阻
：定值
电阻
；电阻箱R，最大阻值为
；S 为开关。按电路图连接电路。完
成下列填空：
34
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
（1）为保护电压表，闭合开关前，电阻箱接入电路的电阻值可以选___________
（填“5.0”或“15.0”）；
（2）闭合开关，多次调节电阻箱，记录下阻值R 和电压表的相应读数U；
（3）根据图（a）所示电路，用R、
、
、E 和r 表示
，得
___________；
（4）利用测量数据，做
图线，如图（b）所示：
（5）通过图（b）可得
___________V（保留2 位小数），
___________
（保
留1 位小数）；
（6）若将图（a）中的电压表当成理想电表，得到的电源电动势为
，由此产生的误
差为
___________%。
36．（2021·全国·高考真题）某同学用图（a）所示电路探究小灯泡的伏安特性，所用
器材有：
小灯泡（额定电压2.5V，额定电流0.3A）
电压表（量程300mV，内阻300
）
电流表（量程300mA，内阻0.27
）
定值电阻R0
35
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
滑动变阻器R1（阻值0-20
）
电阻箱R2（最大阻值9999.9
）
电源E（电动势6V，内阻不计）
开关S、导线若干。
完成下列填空：
（1）有3 个阻值分别为10
、20
、30
的定值电阻可供选择，为了描绘小灯泡电流
在0~300mA 的U-I 曲线，R0应选取阻值为___________
的定值电阻；
（2）闭合开关前，滑动变阻器的滑片应置于变阻器的___________（填“a”或“b”）
端；
（3）在流过电流表的电流较小时，将电阻箱R2的阻值置零，改变滑动变阻器滑片的
位置，读取电压表和电流表的示数U、I，结果如图（b）所示。当流过电流表的电流
为10mA 时，小灯泡的电阻为___________
（保留1 位有效数字）；
（4）为使得电压表满量程时对应于小灯泡两端的电压为3V，该同学经计算知，应将
36
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
R2的阻值调整为_______
。然后调节滑动变阻器R1，测得数据如下表所示：
U/mV
24.0
46.0
76.0
110.0
128.0
152.0
184.0
216.0
250.0
I/mA
140.0
160.0
180.0
200.0
220.0
240.0
260.0
280.0
300.0
（5）由图（b）和上表可知，随流过小灯泡电流的增加，其灯丝的电阻___________
（填“增大”“减小”或“不变”）；
（6）该同学观测到小灯泡刚开始发光时流过电流表的电流为160mA，可得此时小灯
泡电功率P1=_______W（保留2 位有效数字）；当流过电流表的电流为300mA 时，小
灯泡的电功率为P2，则
=_______（保留至整数）。
37．（2021·河北·高考真题）某同学研究小灯泡的伏安特性，实验室提供的器材有；小
灯泡（
，
），直流电源（
），滑动变阻器，量程合适的电压表和电流表，
开关和导线若干，设计的电路如图1 所示。
（1）根据图1，完成图2 中的实物连线______；
（2）按照图1 连线后，闭合开关，小灯泡闪亮一下后熄灭，观察发现灯丝被烧断，原
因可能是______（单项选择，填正确答案标号）；
A．电流表短路
B．滑动变阻器的滑片接触不良
C．滑动变阻器滑片的初始位置在b 端
（3）更换小灯泡后，该同学正确完成了实验操作，将实验数据描点作图，得到
图像，其中一部分如图3 所示，根据图像计算出P 点对应状态下小灯泡的电阻为
______
（保留三位有效数字）。
37
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
38．（2021·湖南·高考真题）某实验小组需测定电池的电动势和内阻，器材有：一节待
测电池、一个单刀双掷开关、一个定值电阻（阻值为
）、一个电流表（内阻为
）、
一根均匀电阻丝（电阻丝总阻值大于
，并配有可在电阻丝上移动的金属夹）、导线
若干。由于缺少刻度尺，无法测量电阻丝长度，但发现桌上有一个圆形时钟表盘。某
同学提出将电阻丝绕在该表盘上，利用圆心角来表示接入电路的电阻丝长度。主要实
验步骤如下：
（1）将器材如图（a）连接：
（2）开关闭合前，金属夹应夹在电阻丝的___________端（填“a”或“b”）；
（3）改变金属夹的位置，闭合开关，记录每次接入电路的电阻丝对应的圆心角
和电
流表示数
，得到多组数据；
（4）整理数据并在坐标纸上描点绘图，所得图像如图（b）所示，图线斜率为
，与
纵轴截距为
，设单位角度对应电阻丝的阻值为
，该电池电动势和内阻可表示为
___________，
___________（用
、
、
、
、
表示）
38
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
（5）为进一步确定结果，还需要测量单位角度对应电阻丝的阻值
。利用现有器材设
计实验，在图（c）方框中画出实验电路图__________（电阻丝用滑动变阻器符号表
示）；
（6）利用测出的
，可得该电池的电动势和内阻。
39．（2021·浙江·统考高考真题）在“测定电池的电动势和内阻”实验中，
（1）用如图1 所示的电路图测量，得到的一条实验数据拟合线如图2 所示，则该电池
的电动势E=______V（保留3 位有效数字）；内阻r=______（保留2 位有效数字）；
（2）现有如图3 所示的实验器材，照片中电阻箱阻值可调范围为0～9999Ω，滑动变
阻器阻值变化范围为0～10Ω，电流表G 的量程为0～3mA、内阻为200Ω，电压表的
量程有0～3V 和0～15V。请在图3 中选择合适的器材，在答题纸相应方框中画出两种
测定一节干电池的电动势和内阻的电路图。______
40．（2020·海南·统考高考真题）在测量定值电阻阻值的实验中，提供的实验器材如下：
电压表
（量程
，内阻
），电压表
（量程
，内阻
），滑
动变阻器R（额定电流
，最大阻值
），待测定值电阻
，电源E（电动势
39
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
，内阻不计），单刀开关S，导线若干：
回答下列问题：
（I）实验中滑动变阻器应采用________接法（填“限流”或“分压”）；
（2）将虚线框中的电路原理图补充完整_____________；
（3）根据下表中的实验数据（
、
分别为电压表
﹑
的示数），在图（a）给
出的坐标纸上补齐数据点，并绘制
图像__________；
测量次
数
1
2
3
4
5
1.00
1.50
2.00
2.50
3.00
1.61
2.41
3.21
4.02
4.82
（4）由
图像
得到待测定值电阻的阻值
________
（结果保留三位有效数字）；
（5）完成上述实验后，若要继续采用该实验原理测定另一个定值电阻
（阻值约为
）的阻值，在不额外增加器材的前提下，要求实验精度尽可能高，请在图（b）
的虚线框内画出你改进的电路图______。
41．（2020·北京·统考高考真题）用图1 所示的甲、乙两种方法测量某电源的电动势和
内电阻（约为1Ω）。其中R 为电阻箱，电流表的内电阻约为0.1Ω，电压表的内电阻约
40
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
为3kΩ。
（1）利用图1 中甲图实验电路测电源的电动势E 和内电阻r，所测量的实际是图2 中
虚线框所示“等效电源”的电动势
和内电阻
。若电流表内电阻用
表示，请你
用E、r 和RA表示出
、
，并简要说明理由_______。
（2）某同学利用图像分析甲、乙两种方法中由电表内电阻引起的实验误差。在图3 中，
实线是根据实验数据（图甲：U=IR，图乙：
）描点作图得到的U-I 图像；虚线
是该电源的路端电压U 随电流I 变化的U-I 图像（没有电表内电阻影响的理想情况）。
在图3 中，对应图甲电路分析的U-I 图像是：__________；对应图乙电路分析的U-I 图
像是：________。
（3）综合上述分析，为了减小由电表内电阻引起的实验误差，本实验应选择图1 中的
______（填“甲”或“乙”）。
42．（2020·江苏·统考高考真题）某同学描绘一种电子元件的
关系图象，采用的
实验电路图如题图1 所示，V 为电压表，
mA 为电流表，E 为电源（电动势约
），R 为滑动变阻器（最大阻值
），
为
定值电阻，S 为开关。
41
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
(1)请用笔画线代替导线，将题图2 所示的实物电路连接完整____________。
(2)调节滑动变阻器，记录电压表和电流表的示数如下表：
电压
0.000
0.250
0.500
0.650
0.700
0.725
0.750
电流
0.00
0.10
0.25
0.60
1.70
4.30
7.50
请根据表中的数据，在方格纸上作出该元件的
图线____________。
(3)根据作出的
图线可知，该元件是_________（选填“线性”或“非线性”）元
件。
(4)在上述测量中，如果用导线代替电路中的定值电阻
，会导致的两个后果是
_________。
A．电压和电流的测量误差增大
42
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
B．可能因电流过大烧坏待测元件
C．滑动变阻器允许的调节范围变小
D．待测元件两端电压的可调节范围变小
43．（2020·天津·统考高考真题）某实验小组选用以下器材测定电池组的电动势和内阻，
要求测量结果尽量准确。
电压表 （量程
，内阻约为
）
电流表 （量程
，内阻约为
）
滑动变阻器 （
，额定电流
）
待测电池组 （电动势约为
，内阻约为
）
开关、导线若干
①该小组连接的实物电路如图所示，经仔细检查，发现电路中有一条导线连接不当，
这条导线对应的编号是________。
②改正这条导线的连接后开始实验，闭合开关前，滑动变阻器的滑片P 应置于滑动变
阻器的________端（填“a”或者“b”）
③实验中发现调节滑动变阻器时，电流表读数变化明显但电压表读数变化不明显。为
了解决这个问题，在电池组负极和开关之间串联一个阻值为
的电阻，之后该小组得
到了几组电压表读数U 和对应的电流表读数I，并作出
图像，如图所示。根据图
像可知，电池组的电动势为________V，内阻为________
。（结果均保留两位有效
数字）
44．（2020·山东·统考高考真题）实验方案对实验测量的精度有直接的影响，某学习小
43
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
组对“测量电源的电动势和内阻”的实验方案进行了探究。实验室提供的器材有：
干电池一节（电动势约1.5 V，内阻小于1 Ω）；
电压表V （量程3 V，内阻约3 kΩ）；
电流表A （量程0.6 A，内阻约1 Ω）；
滑动变阻器R （最大阻值为20 Ω）；
定值电阻R1（阻值2 Ω）；
定值电阻R2（阻值5 Ω）；
开关一个，导线若干。
(1)该小组按照图甲所示的电路进行实验，通过调节滑动变阻器阻值使电流表示数逐渐
接近满偏，记录此过程中电压表和电流表的示数，利用实验数据在U-I 坐标纸上描点，
如图乙所示，结果发现电压表示数的变化范围比较小，出现该现象的主要原因是_____。
（单选，填正确答案标号）
A．电压表分流
B．干电池内阻较小
C．滑动变阻器最大阻值较小
D．电流 表内阻较小
(2)针对电压表示数的变化范围比较小的问题，该小组利用实验室提供的器材改进了实
验方案，重新测量得到的数据如下表所示。
44
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
序号
1
2
3
4
5
6
7
I/A
0.08
0.14
0.20
0.26
0.32
0.36
0.40
U/V
1.35
1.20
1.05
0.88
0.73
0.71
0.52
请根据实验数据，回答以下问题：
①图丁的坐标纸上已标出后3 组数据对应的坐标点，请在答题卡的坐标纸上标出前4
组数据对应的坐标点并画出U-I 图像________。
②根据实验数据可知，所选的定值电阻为_____ （填“R1”或“R2”）。
③用笔画线代替导线，请在答题卡上按照改进后的方案，将实物图连接成完整电路
____________。
45．（2020·浙江·统考高考真题）某同学分别用图甲和图乙的电路测量同一节干电池的
电动势和内阻。
(1)在答题纸相应的方框中画出图乙的电路图____________；
(2)某次测量时电流表和电压表的示数如图所示，则电流
_____
，电压
_____
；
45
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
(3)实验得到如图所示的两条直线，图中直线Ⅰ对应电路是图1_____（选填“甲”或
“乙”）；
(4)该电池的电动势
_____V（保留三位有效数字），内阻
_____
（保留两位有
效数字）。
46．（2020·全国·统考高考真题）某同学要研究一小灯泡L（3.6 V，0.30 A）的伏安特
性。所用器材有：电流表A1（量程200 mA，内阻Rg1=10.0 Ω），电流表A2（量程500
mA，内阻Rg2=1.0 Ω）、定值电阻R0（阻值R0=10.0 Ω）、滑动变阻器R1（最大阻值10
Ω）、电源E（电动势4.5 V，内阻很小）、开关S 和若干导线。该同学设计的电路如
图（a）所示。
（1）根据图（a），在图（b）的实物图中画出连线______。
46
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
（2）若I1、I2分别为流过电流表A1和A2的电流，利用I1、I2、Rg1和R0写出：小灯泡两
端的电压U=_______，流过小灯泡的电流I=_______。为保证小灯泡的安全，I1不能超
过_______mA。
（3）实验时，调节滑动变阻器，使开关闭合后两电流表的示数为零。逐次改变滑动变
阻器滑片位置并读取相应的I1和I2。所得实验数据在下表中给出。
I1/mA
32
55
85
125
144
173
I2/mA
171
229
299
379
424
470
根据实验数据可算得，当I1=173 mA 时，灯丝电阻R=_______Ω（保留1 位小数）。
（4）如果用另一个电阻替代定值电阻R0，其他不变，为了能够测量完整的伏安特性曲
线，所用电阻的阻值不能小于_______Ω（保留1 位小数）。
47．（2020·全国·统考高考真题）某同学用伏安法测量一阻值为几十欧姆的电阻Rx，
所用电压表的内阻为1 kΩ，电流表内阻为0.5Ω。该同学采用两种测量方案，一种是将
电压表跨接在图（a）所示电路的O、P 两点之间，另一种是跨接在O、Q 两点之间。
测量得到如图（b）所示的两条U–I 图线，其中U 与I 分别为电压表和电流表的示数。
回答下列问题：
（1）图（b）中标记为II 的图线是采用电压表跨接在________（填“O、P”或“O、
Q”）两点的方案测量得到的。
47
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
（2）根据所用实验器材和图（b）可判断，由图线________（填“I”或“II”）得到的
结果更接近待测电阻的真实值，结果为________Ω（保留1 位小数）。
（3）考虑到实验中电表内阻的影响，需对（2）中得到的结果进行修正，修正后待测
电阻的阻值为________Ω（保留1 位小数）。
48．（2020·浙江·高考真题）（1）小明同学用多用电表测量一未知电阻器的阻值。经
过规范操作后，所选欧姆挡倍率及指针位置分别如图甲、乙所示，则此电阻器的阻值
为_____Ω
（2）在“测绘小灯泡的伏安特性曲线”实验中：
①如图丙所示，已经连接了一部分电路，请在答题纸上对应位置将电路连接完整_____。
②合上开关后，测出9 组Ⅰ、U 值，在
坐标系中描出各对应点，如图丁所示。请
在答题纸对应位置的图中画出此小灯泡的伏安特性曲线_____。
③与图丁中P 点对应的状态，小灯泡灯丝阻值最接近______。
A．16.7Ω B．12.4Ω C．6.2Ω
48
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
49．（2019·海南·高考真题）用实验室提供的器材设计一个测量电流表内阻的电路。实
验室提供的器材为：待测电流表A（量程10mA，内阻约为
），滑动变阻器
，
电阻箱R，电源E（电动势约为6V，内阻可忽略），开关
和
，导线若干。
(1)根据实验室提供的器材，在图（a）所示虚线框内将电路原理图补充完整，要求滑动
变阻器起限流作用____；
(2)将图（b）中的实物按设计的原理图连线____；
(3)若实验提供的滑动变阻器有两种规格
①
，额定电流2A ②
，额定电流0.5A
实验中应该取___。（填“①”或“②”）
50．（2019·江苏·高考真题）某同学测量一段长度已知的电阻丝的电阻率．实验操作如
下：
（1）螺旋测微器如题1 图所示．在测量电阻丝直径时，先将电阻丝轻轻地夹在测砧与
测微螺杆之间，再旋动_____（选填“A”“B”或“C”），直到听见“喀喀”的声音，以
保证压力适当，同时防止螺旋测微器的损坏．
49
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
（2）选择电阻丝的_____（选填“同一”或“不同”）位置进行多次测量，取其平均
值作为电阻丝的直径．
（3）2 图甲中Rx，为待测电阻丝．请用笔画线代替导线，将滑动变阻器接入2 图乙实
物电路中的正确位置____
（4）为测量Rx，利用2 图甲所示的电路，调节滑动变阻器测得5 组电压U1和电流I1
的值，作出的U1–I1关系图象如图图所示．接着，将电压表改接在a、b 两端，测得5
组电压U2和电流I2的值，数据见下表：
U2/V
0.50
1.02
1.54
2.05
2.55
I2/mA
20.0
40.0
60.0
80.0
100.0
请根据表中的数据，在方格纸上作出U2–I2图象．___
50
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
（5）由此，可求得电阻丝的Rx=______Ω．根据电阻定律可得到电阻丝的电阻率．
51．（2019·天津·高考真题）现测定长金属丝的电阻率．
①某次用螺旋测微器测量金属丝直径的结果如图所示，其读数是______
．
②利用下列器材设计一个电路，尽量准确地测量一段金属丝的电阻．这段金属丝的电
阻
，约为
，画出实验电路图，并标明器材代号．
电源
（电动势
，内阻约为
）
电流表
（量程
，内阻
）
电流表
（量程
，内阻约为
）
滑动变阻器
（最大阻值
，额定电流
）
开关
及导线若干
③某同学设计方案正确，测量得到电流表
的读数为
，电流表
的读数为
，则
这段金属丝电阻的计算式
______．从设计原理看，其测量值与真实值相比______
（填“偏大”、“偏小”或“相等”）．
52．（2019·全国·高考真题）某同学欲将内阻为98.5Ω、量程为100uA 的电流表改装成
51
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
欧姆表并进行刻度和校准，要求改装后欧姆表的15kΩ 刻度正好对应电流表表盘的
50uA 刻度．可选用的器材还有：定值电阻R0（阻值14kΩ），滑动变阻器R1（最大阻
值1500Ω），滑动变阻器R2（最大阻值500Ω），电阻箱（0~99999.9Ω），干电池
（E=1.5V，r=1.5Ω），红、黑表笔和导线若干．
（1）欧姆表设计
将图（a）中的实物连线组成欧姆表．( )欧姆表改装好后，滑动变阻器R
接入电路的电阻应为____Ω：滑动变阻器选____（填“R1”或“R2”）．
（2）刻度欧姆表表盘
通过计算，对整个表盘进行电阻刻度，如图（b）所示．表盘上a、b 处的电流刻度分
别为25 和75，则a、b 处的电阻刻度分别为____、____．
（3）校准
红、黑表笔短接，调节滑动变阻器，使欧姆表指针指向___kΩ 处；将红、黑表笔与电
阻箱连接，记录多组电阻箱接入电路的电阻值及欧姆表上对应的测量值，完成校准数
据测量．若校准某刻度时，电阻箱旋钮位置如图（c）所示，则电阻箱接入的阻值为
_______Ω．
52
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
53．（2019·浙江·高考真题）小明想测额定电压为2.5V 的小灯泡在不同电压下的电功
率的电路．
（1）在实验过程中，调节滑片P，电压表和电流表均有示数但总是调不到零，其原因
是的____导线没有连接好（图中用数字标记的小圆点表示接线点，空格中请填写图中
的数字，如“7 点至8 点”）；
（2）正确连好电路，闭合开关，调节滑片P，当电压表的示数达到额定电压时，电流
表的指针如图所示，则电流为____A，此时小灯泡的功率为____W
（3）做完实验后小明发现在实验报告上漏写了电压为1.00V 时通过小灯泡的电流，但
在草稿纸上记录了下列数据，你认为最有可能的是____
A．0.08A B．0.12A C．0.20A
53
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
54
