专题28 电磁感应综合问题
目录
题型一 电磁感应中的图像问题.....................................................................................................1
类型1 动生问题的图像..........................................................................................................2
类型2 感生问题的图像..........................................................................................................5
类型3 动力学图像..................................................................................................................7
题型二 电磁感应中的电路问题...................................................................................................10
类型1 动生电动势的电路问题..........................................................................................11
类型2 感生电动势的电路问题..........................................................................................17
类型3 电磁感应中电荷量的计算........................................................................................20
题型四 电磁感应中的平衡和动力学问题...................................................................................26
题型五 电磁感应中的能量问题...................................................................................................51
题型一 电磁感应中的图像问题
1．两类题型
(1)由给定的电磁感应过程选出正确的图像。
(2)由给定的图像分析电磁感应过程，定性或定量求解相应的物理量或推断出其他图像。常
见的图像有B－t 图、Φ－t 图、E－t 图、i－t 图、v－t 图及F－t 图等。
2．解题关键
弄清初始条件、正负方向的对应变化范围、所研究物理量的函数表达式、进出磁场的转折
点等是解决此类问题的关键。
3．解题步骤
(1)明确图像的种类，即是B－t 图还是Φ－t 图，或者E－t 图、I－t 图等。
(2)分析电磁感应的具体过程。
(3)用右手定则或楞次定律确定方向的对应关系。
(4)结合法拉第电磁感应定律、闭合电路欧姆定律、牛顿运动定律等知识写出相应的函数关
系式。
1
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载

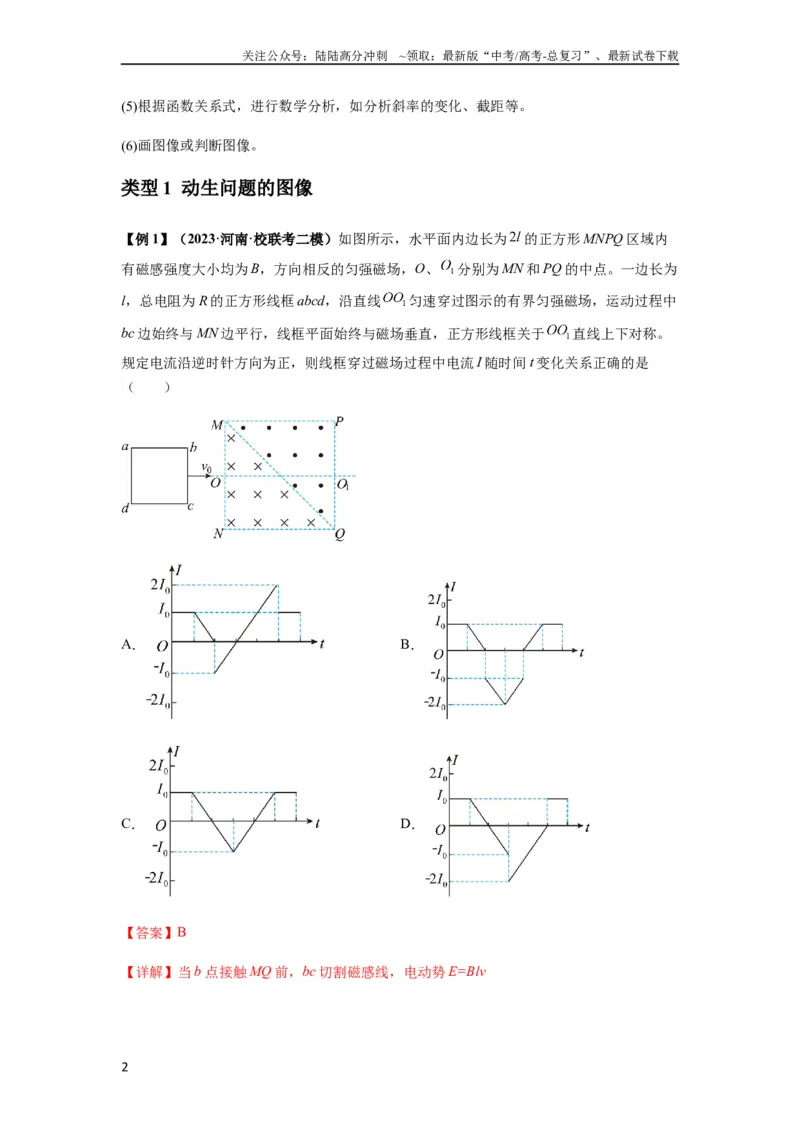

(5)根据函数关系式，进行数学分析，如分析斜率的变化、截距等。
(6)画图像或判断图像。
类型1 动生问题的图像
【例1】（2023·河南·校联考二模）如图所示，水平面内边长为
的正方形MNPQ 区域内
有磁感强度大小均为B，方向相反的匀强磁场，O、
分别为MN 和PQ 的中点。一边长为
l，总电阻为R 的正方形线框abcd，沿直线
匀速穿过图示的有界匀强磁场，运动过程中
bc 边始终与MN 边平行，线框平面始终与磁场垂直，正方形线框关于
直线上下对称。
规定电流沿逆时针方向为正，则线框穿过磁场过程中电流I 随时间t 变化关系正确的是
（ ）
A．
B．
C．
D．
【答案】B
【详解】当b 点接触MQ 前，bc 切割磁感线，电动势E=Blv
2
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载

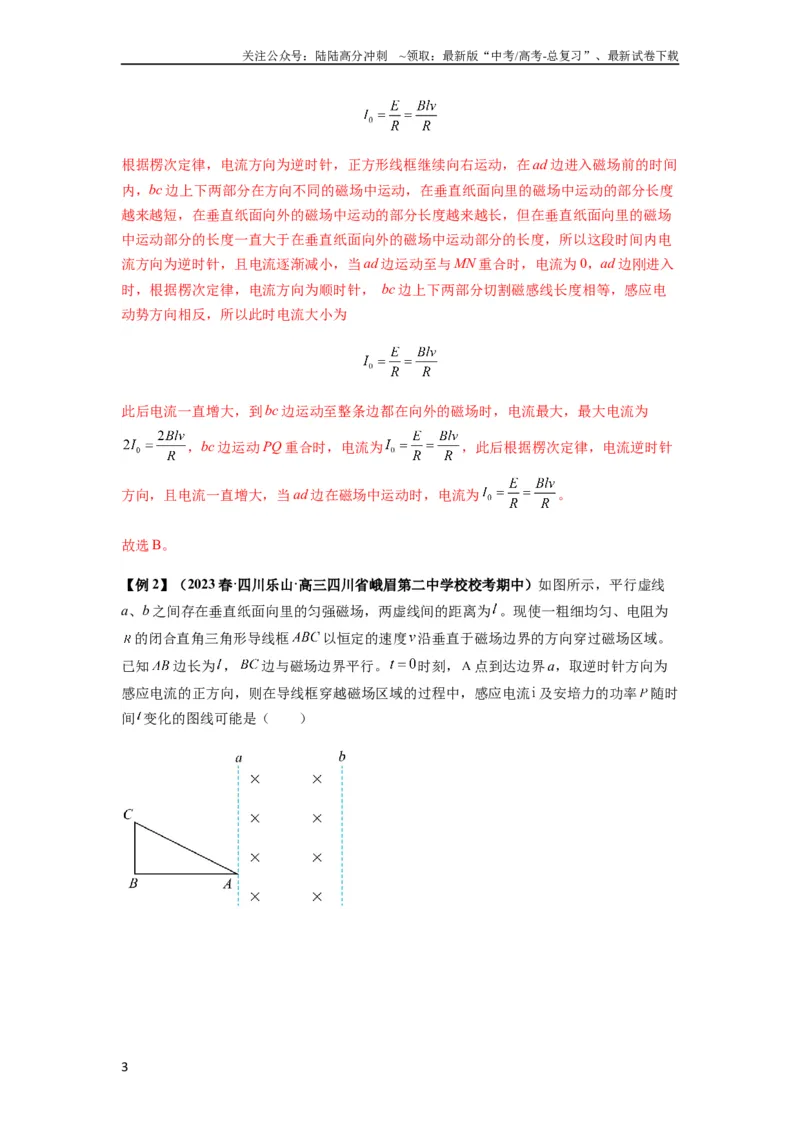

根据楞次定律，电流方向为逆时针，正方形线框继续向右运动，在ad 边进入磁场前的时间
内，bc 边上下两部分在方向不同的磁场中运动，在垂直纸面向里的磁场中运动的部分长度
越来越短，在垂直纸面向外的磁场中运动的部分长度越来越长，但在垂直纸面向里的磁场
中运动部分的长度一直大于在垂直纸面向外的磁场中运动部分的长度，所以这段时间内电
流方向为逆时针，且电流逐渐减小，当ad 边运动至与MN 重合时，电流为0，ad 边刚进入
时，根据楞次定律，电流方向为顺时针， bc 边上下两部分切割磁感线长度相等，感应电
动势方向相反，所以此时电流大小为
此后电流一直增大，到bc 边运动至整条边都在向外的磁场时，电流最大，最大电流为
，bc 边运动PQ 重合时，电流为
，此后根据楞次定律，电流逆时针
方向，且电流一直增大，当ad 边在磁场中运动时，电流为
。
故选B。
【例2】（2023 春·四川乐山·高三四川省峨眉第二中学校校考期中）如图所示，平行虚线
a、b 之间存在垂直纸面向里的匀强磁场，两虚线间的距离为。现使一粗细均匀、电阻为
的闭合直角三角形导线框
以恒定的速度沿垂直于磁场边界的方向穿过磁场区域。
已知
边长为，
边与磁场边界平行。
时刻，
点到达边界a，取逆时针方向为
感应电流的正方向，则在导线框穿越磁场区域的过程中，感应电流及安培力的功率
随时
间变化的图线可能是（ ）
3
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载

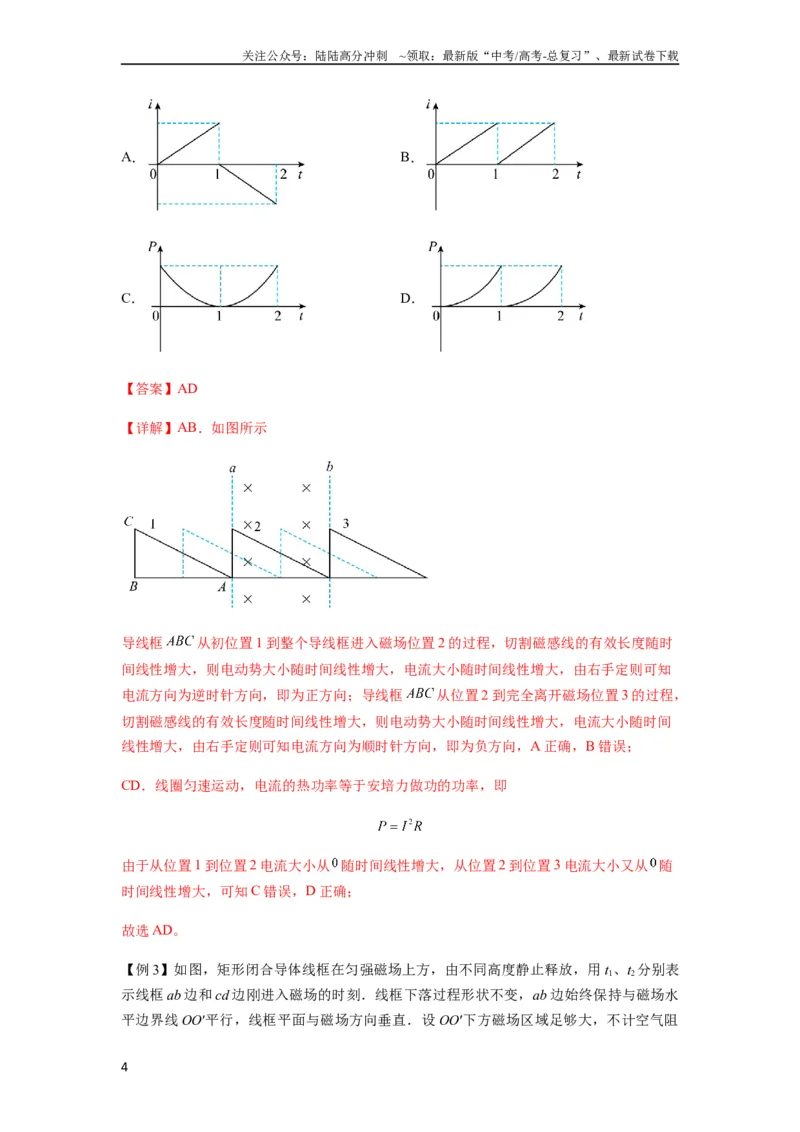

A．
B．
C．
D．
【答案】AD
【详解】AB．如图所示
导线框
从初位置1 到整个导线框进入磁场位置2 的过程，切割磁感线的有效长度随时
间线性增大，则电动势大小随时间线性增大，电流大小随时间线性增大，由右手定则可知
电流方向为逆时针方向，即为正方向；导线框
从位置2 到完全离开磁场位置3 的过程，
切割磁感线的有效长度随时间线性增大，则电动势大小随时间线性增大，电流大小随时间
线性增大，由右手定则可知电流方向为顺时针方向，即为负方向，A 正确，B 错误；
CD．线圈匀速运动，电流的热功率等于安培力做功的功率，即
由于从位置1 到位置2 电流大小从随时间线性增大，从位置2 到位置3 电流大小又从随
时间线性增大，可知C 错误，D 正确；
故选AD。
【例3】如图，矩形闭合导体线框在匀强磁场上方，由不同高度静止释放，用t1、t2分别表
示线框ab 边和cd 边刚进入磁场的时刻．线框下落过程形状不变，ab 边始终保持与磁场水
平边界线OO′平行，线框平面与磁场方向垂直．设OO′下方磁场区域足够大，不计空气阻
4
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载

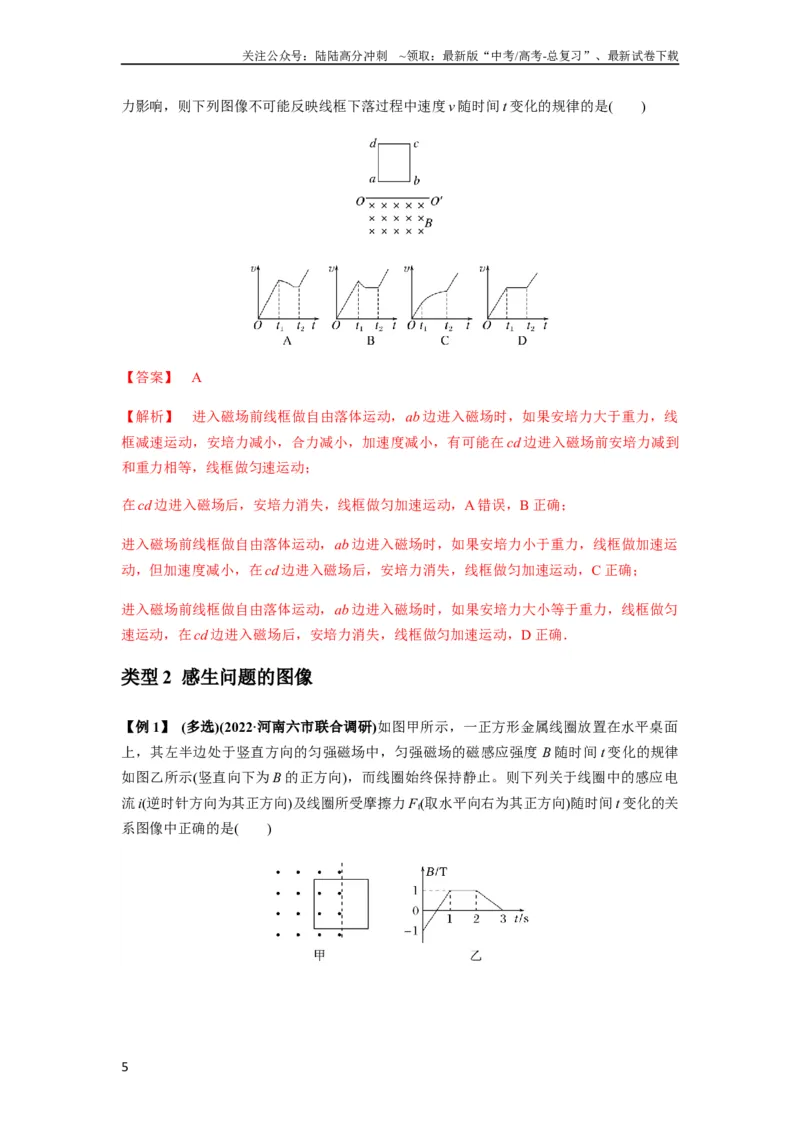

力影响，则下列图像不可能反映线框下落过程中速度v 随时间t 变化的规律的是( )
【答案】 A
【解析】 进入磁场前线框做自由落体运动，ab 边进入磁场时，如果安培力大于重力，线
框减速运动，安培力减小，合力减小，加速度减小，有可能在cd 边进入磁场前安培力减到
和重力相等，线框做匀速运动；
在cd 边进入磁场后，安培力消失，线框做匀加速运动，A 错误，B 正确；
进入磁场前线框做自由落体运动，ab 边进入磁场时，如果安培力小于重力，线框做加速运
动，但加速度减小，在cd 边进入磁场后，安培力消失，线框做匀加速运动，C 正确；
进入磁场前线框做自由落体运动，ab 边进入磁场时，如果安培力大小等于重力，线框做匀
速运动，在cd 边进入磁场后，安培力消失，线框做匀加速运动，D 正确．
类型2 感生问题的图像
【例1】 (多选)(2022·河南六市联合调研)如图甲所示，一正方形金属线圈放置在水平桌面
上，其左半边处于竖直方向的匀强磁场中，匀强磁场的磁感应强度B 随时间t 变化的规律
如图乙所示(竖直向下为B 的正方向)，而线圈始终保持静止。则下列关于线圈中的感应电
流i(逆时针方向为其正方向)及线圈所受摩擦力Ff(取水平向右为其正方向)随时间t 变化的关
系图像中正确的是( )
5
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载

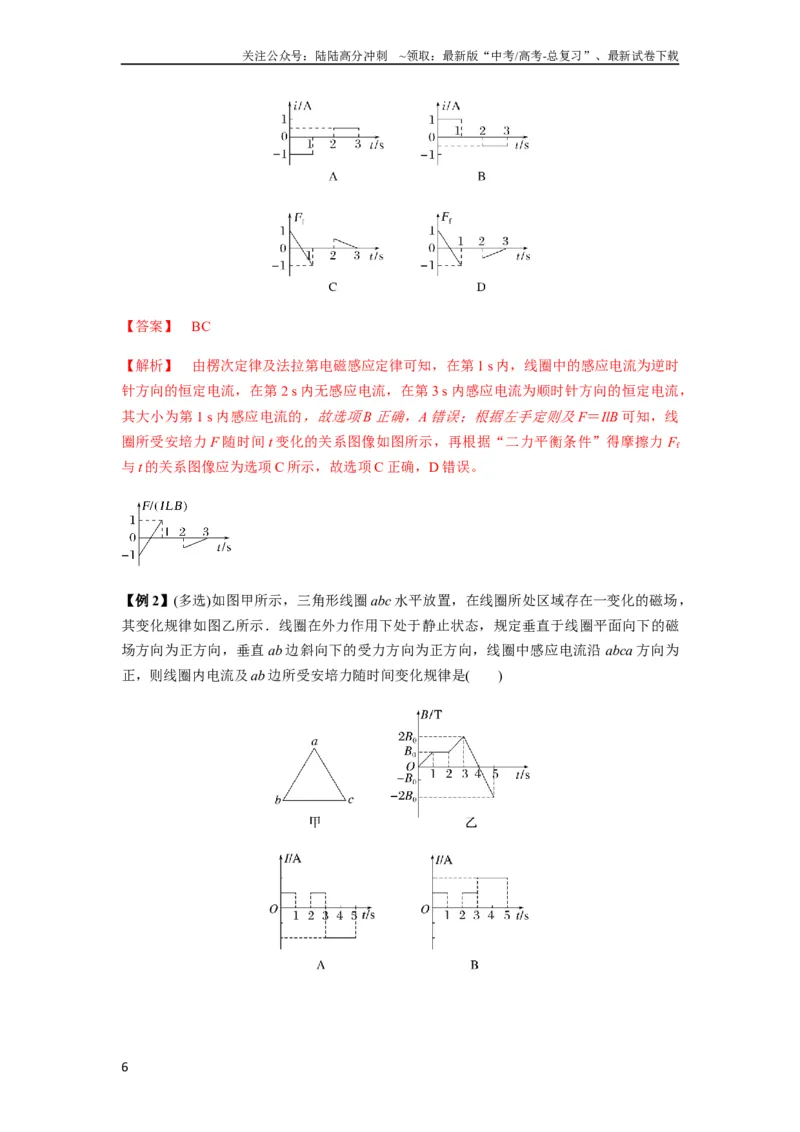

【答案】 BC
【解析】 由楞次定律及法拉第电磁感应定律可知，在第1 s 内，线圈中的感应电流为逆时
针方向的恒定电流，在第2 s 内无感应电流，在第3 s 内感应电流为顺时针方向的恒定电流，
其大小为第1 s 内感应电流的，故选项B 正确，A 错误；根据左手定则及F＝IlB 可知，线
圈所受安培力F 随时间t 变化的关系图像如图所示，再根据“二力平衡条件”得摩擦力Ff
与t 的关系图像应为选项C 所示，故选项C 正确，D 错误。
【例2】(多选)如图甲所示，三角形线圈abc 水平放置，在线圈所处区域存在一变化的磁场，
其变化规律如图乙所示．线圈在外力作用下处于静止状态，规定垂直于线圈平面向下的磁
场方向为正方向，垂直ab 边斜向下的受力方向为正方向，线圈中感应电流沿abca 方向为
正，则线圈内电流及ab 边所受安培力随时间变化规律是( )
6
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载

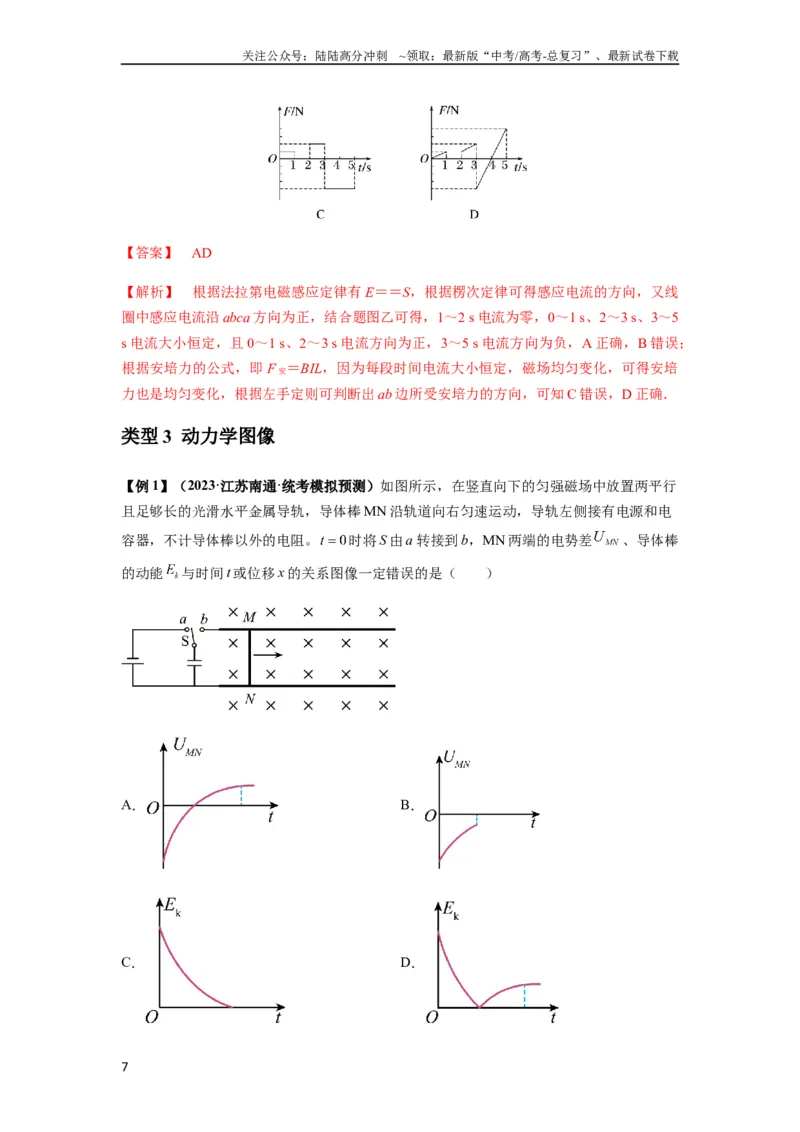

【答案】 AD
【解析】 根据法拉第电磁感应定律有E＝＝S，根据楞次定律可得感应电流的方向，又线
圈中感应电流沿abca 方向为正，结合题图乙可得，1～2 s 电流为零，0～1 s、2～3 s、3～5
s 电流大小恒定，且0～1 s、2～3 s 电流方向为正，3～5 s 电流方向为负，A 正确，B 错误；
根据安培力的公式，即F 安＝BIL，因为每段时间电流大小恒定，磁场均匀变化，可得安培
力也是均匀变化，根据左手定则可判断出ab 边所受安培力的方向，可知C 错误，D 正确．
类型3 动力学图像
【例1】（2023·江苏南通·统考模拟预测）如图所示，在竖直向下的匀强磁场中放置两平行
且足够长的光滑水平金属导轨，导体棒MN 沿轨道向右匀速运动，导轨左侧接有电源和电
容器，不计导体棒以外的电阻。
时将S 由a 转接到b，MN 两端的电势差
、导体棒
的动能
与时间t 或位移x 的关系图像一定错误的是（ ）
A．
B．
C．
D．
7
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载

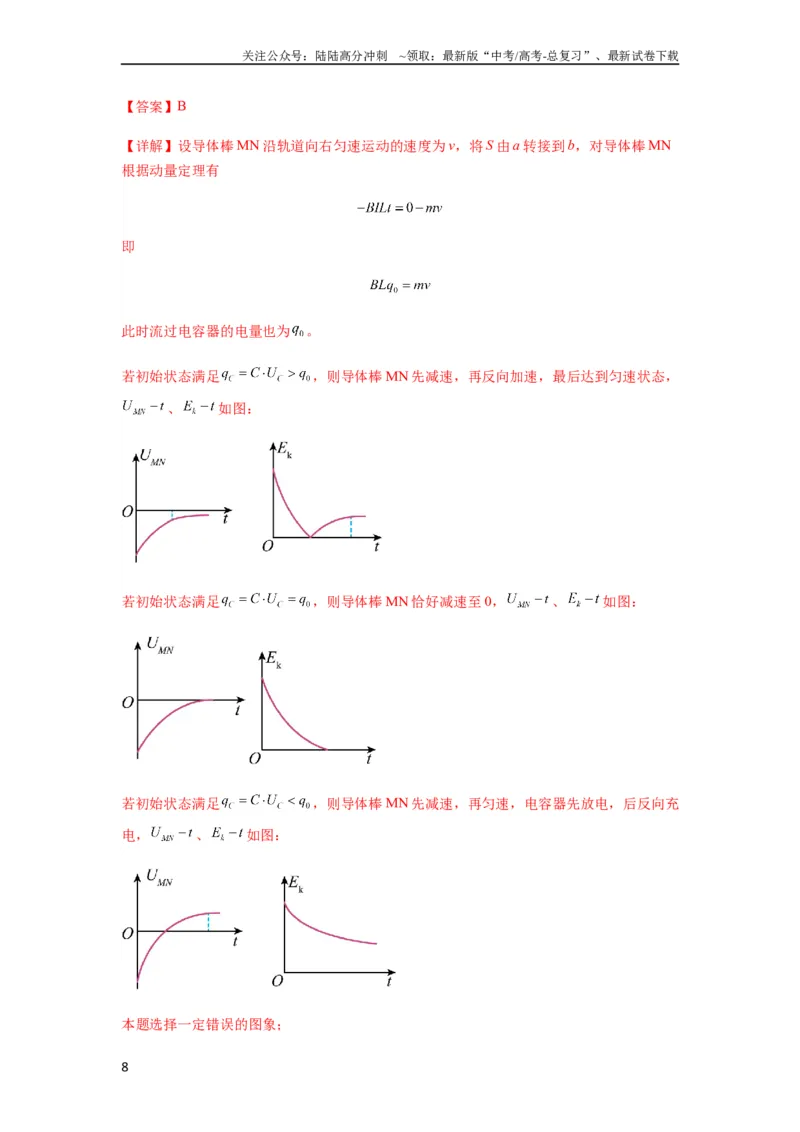

【答案】B
【详解】设导体棒MN 沿轨道向右匀速运动的速度为v，将S 由a 转接到b，对导体棒MN
根据动量定理有
即
此时流过电容器的电量也为
。
若初始状态满足
，则导体棒MN 先减速，再反向加速，最后达到匀速状态，
、
如图：
若初始状态满足
，则导体棒MN 恰好减速至0，
、
如图：
若初始状态满足
，则导体棒MN 先减速，再匀速，电容器先放电，后反向充
电，
、
如图：
本题选择一定错误的图象；
8
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
故选B。

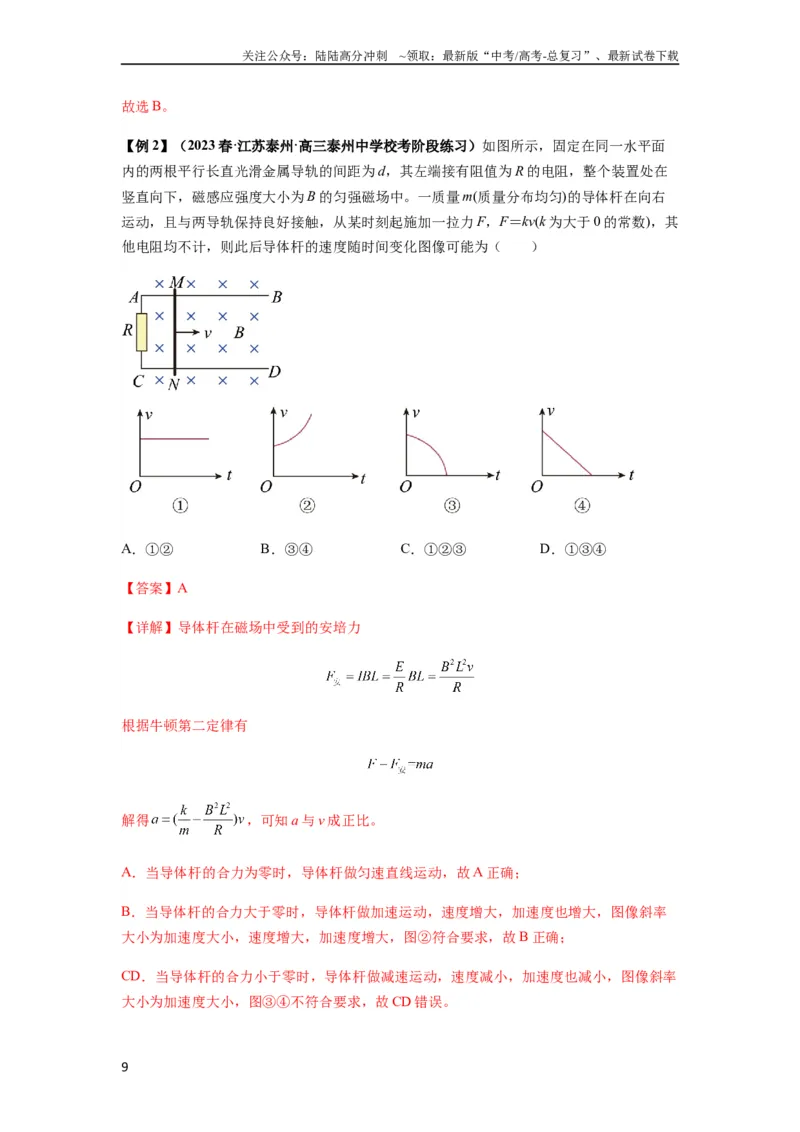

【例2】（2023 春·江苏泰州·高三泰州中学校考阶段练习）如图所示，固定在同一水平面
内的两根平行长直光滑金属导轨的间距为d，其左端接有阻值为R 的电阻，整个装置处在
竖直向下，磁感应强度大小为B 的匀强磁场中。一质量m(质量分布均匀)的导体杆在向右
运动，且与两导轨保持良好接触，从某时刻起施加一拉力F，F＝kv(k 为大于0 的常数)，其
他电阻均不计，则此后导体杆的速度随时间变化图像可能为（ ）
A．①②
B．③④
C．①②③
D．①③④
【答案】A
【详解】导体杆在磁场中受到的安培力
根据牛顿第二定律有
解得
，可知a 与v 成正比。
A．当导体杆的合力为零时，导体杆做匀速直线运动，故A 正确；
B．当导体杆的合力大于零时，导体杆做加速运动，速度增大，加速度也增大，图像斜率
大小为加速度大小，速度增大，加速度增大，图②符合要求，故B 正确；
CD．当导体杆的合力小于零时，导体杆做减速运动，速度减小，加速度也减小，图像斜率
大小为加速度大小，图③④不符合要求，故CD 错误。
9
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
故选A。

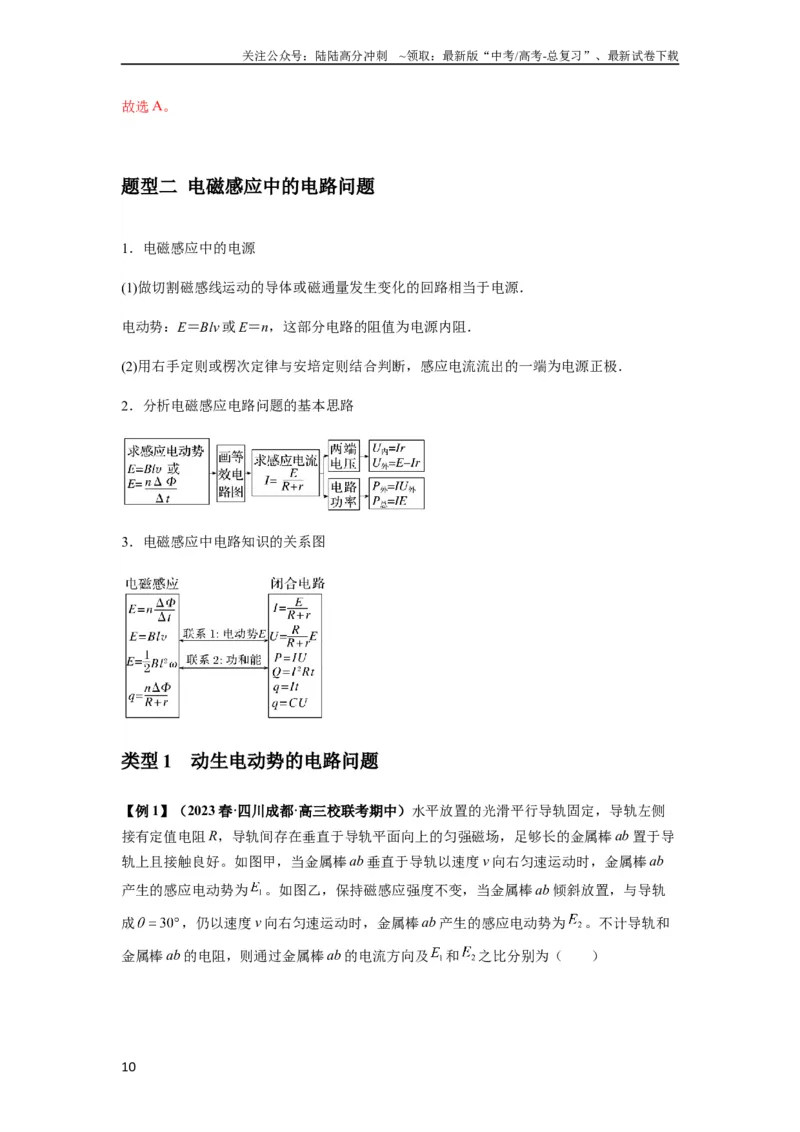

题型二 电磁感应中的电路问题
1．电磁感应中的电源
(1)做切割磁感线运动的导体或磁通量发生变化的回路相当于电源．
电动势：E＝Blv 或E＝n，这部分电路的阻值为电源内阻．
(2)用右手定则或楞次定律与安培定则结合判断，感应电流流出的一端为电源正极．
2．分析电磁感应电路问题的基本思路
3．电磁感应中电路知识的关系图
类型1 动生电动势的电路问题
【例1】（2023 春·四川成都·高三校联考期中）水平放置的光滑平行导轨固定，导轨左侧
接有定值电阻R，导轨间存在垂直于导轨平面向上的匀强磁场，足够长的金属棒ab 置于导
轨上且接触良好。如图甲，当金属棒ab 垂直于导轨以速度v 向右匀速运动时，金属棒ab
产生的感应电动势为
。如图乙，保持磁感应强度不变，当金属棒ab 倾斜放置，与导轨
成
，仍以速度v 向右匀速运动时，金属棒ab 产生的感应电动势为
。不计导轨和
金属棒ab 的电阻，则通过金属棒ab 的电流方向及
和
之比分别为（ ）
10
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
A．
，
B．
，
C．
，
D．
，
【答案】C
【详解】设导轨间的距离为L，如图甲所示，金属棒ab 产生的感应电动势为
根据右手定则可知通过金属棒ab 的电流方向
；
如图乙所示，金属棒ab 产生的感应电动势为
根据右手定则可知通过金属棒ab 的电流方向
；
和
之比为
故选C。
【例2】．（2023 春·江苏无锡·高三无锡市第一中学校考期中）如图所示，光滑水平面上
存在有界匀强磁场，磁感应强度为B，质量为m 边长为a 的正方形线框ABCD 斜向穿进磁
场，当AC 刚进入磁场时速度为v，方向与磁场边界成
。若线框的总电阻为R，则（
）
A．AC 刚进入磁场时，DA 两端电势差等于DC 两端电势差
11
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
B．AC 刚进入磁场时，线框中感应电流为
C．AC 刚进入磁场时，线框所受安培力为
D．在以后穿过磁场的过程中，线框的速度不可能减小到零
【答案】D
【详解】A．AC 刚进入磁场时，CD 边切割磁感线，而切割磁感线的导体相当于电源，根
据右手定则可知D 点相当于电源的正极，C 点相当于电源的负极，而DC 两端的等于路端
电压，由
可知
，
则可知
故A 错误；
B．AC 刚进入磁场时，线框中感应电流为
故B 错误；
C．AC 刚进入磁场时，只有DC 边和DA 边在磁场中，根据左手定则可知，DC 边和DA 边
所受安培力大小相同，且互相垂直，因此可知线框所受安培力为DC 边和DA 边所受安培力
的合力，根据安培力的计算公式有
则线框所受安培力的大小为
12
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
故C 错误；
D．线框在穿过磁场的过程中，切割磁感线的有效长度始终与磁场边界重合，根据左手定
则可知线框所受安培力始终垂直于磁场边界向下，线框运动的实际速度可分解为垂直于磁
场边界向上的分速度和平行于磁场边界的另一分速度，而平行磁场边界的方向合力为零，
由此可知，平行磁场边界的分速度始终不变，即平行磁场边界的运动为匀速直线运动，因
此可知，线框在以后穿过磁场的过程中，速度不可能减小到零，故D 正确。
故选D。
【例3】（2023 春·山东临沂·高三统考期中）如图甲所示，两根足够长的光滑金属导轨
ab、cd 与水平面成θ=30°固定，导轨间距离为l＝1m，电阻不计，一个阻值为R0的定值电
阻与可变电阻并联接在两金属导轨的上端，整个系统置于匀强磁场中，磁感应强度方向与
导轨所在平面垂直，磁感应强度大小为B＝1T。 现将一质量为m、不计电阻的金属棒MN
从图示位置由静止开始释放，金属棒下滑过程中与导轨接触良好，且始终与导轨保持垂直，
改变可变电阻的阻值R，测定金属棒的最大速度v，得到
的关系如图乙所示，g 取
10m／s2。 则下列说法正确的是（ ）
A．金属棒的质量m＝1kg
B．金属棒的质量m＝2kg
C．定值电阻R0＝2Ω
D．定值电阻R0＝4Ω
【答案】C
【详解】金属棒以速度vm下滑时，由法拉第电磁感应定律得
E＝Blvm
由闭合电路欧姆定律得
当金属棒以最大速度vm下滑时，由平衡条件得
13
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
BIl－mgsin θ＝0
联立解得
由
图象可得
＝1
解得
m＝0.2kg，R0＝2Ω
故选C。
【例4】．（2023 春·四川内江·高三四川省内江市第六中学校考阶段练习）半径为a 右端开
小口的导体圆环和长为
的导体直杆，单位长度电阻均为
。圆环水平固定放置，整个内
部区域分布着竖直向下的匀强磁场，磁感应强度为B。杆在圆环上以速度v 平行于直径
向右做匀速直线运动，杆始终有两点与圆环良好接触，从圆环中心O 开始，杆的位置由
确定，如图所示。则（ ）
A．
时，杆产生的电动势为
B．
时，杆产生的电动势为
14
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
C．
时，杆受的安培力大小为
D．
时，杆受的安培力大小为
【答案】D
【详解】A．由题意可知，当
时，杆产生的电动势为
A 错误；
B．当
时，由几何关系可知，导体直杆在磁场中切割磁感线的长度为a，杆产生的电
动势为
B 错误；
C．当
时，单位长度电阻为
，则回路中的总电阻为
回路中的电流为
由安培力计算公式，可得杆受的安培力大小为
C 错误；
D．
时，则回路中的总电阻为
杆受的安培力大小为
15
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
D 正确；
故选D。
类型2 感生电动势的电路问题
【例1】（2023 春·重庆·高三校联考期中）如图（a）所示，一个电阻值为R，匝数为n 的
圆形金属线圈与阻值为2R 的电阻R1连接成闭合回路。线圈的半径为r1。在线圈中半径为r2
的圆形区域内存在垂直于线圈平面向里的匀强磁场，磁感应强度B 随时间t 变化的关系图
线如图（b）所示。图线与横、纵轴的截距分别为t0和B0，导线的电阻不计。在0 至t1时间
内，下列说法中正确的是（ ）
A．a 点的电势高于b 点电势
B．电流的大小为
C．线圈两端的电压大小为
D．通过电阻R1的电荷量
【答案】B
【详解】A．由楞次定律可判断通过R1上的电流方向由b 到a，a 点的电势低于b 点电势，
选项A 错误；
B．由图像可知，在0 至t1时间内
16
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
由法拉第电磁感应定律有
而
由闭合电路的欧姆定律有
联立上式解得电流的大小为
选项B 正确；
C．线圈两端的电压大小为
选项C 错误；
D．在0 至t1时间内通过电阻R1的电荷量为
选项D 错误。
故选B。
【例2】．（2023 春·广西来宾·高三校考阶段练习）用电阻为r 的硬质细导线，做成半径为
R 的圆环，垂直圆环面的磁场充满其内接正方形，
时磁感应强度的方向如图（a）所示，
磁感应强度随时间t 的变化关系如图（b）所示，则圆环中产生的感应电动势为（ ）
17
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
A．
B．
C．
D．
【答案】A
【详解】设正方形的边长L，由几何关系
得
又根据法拉第电磁感应定律得
解得圆环中的感应电动势为
故选A。
【例3】（2023 春·山东滨州·高三校联考阶段练习）如图，边长为
的正方形金属框
由两种材料组成，其中
边电阻为
，其余3 个边总电阻为
，框内有垂直框面
向里的匀强磁场，磁感应强度随时间均匀增大，变化率
，则
为（ ）
18
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
A．
B．
C．
D．
【答案】C
【详解】根据法拉第电磁感应定律有，金属框中产生的感应电动势大小为
由楞次定律可知产生的感应电流方向为逆时针。
可把金属框等效为ab 和bcda 两个电源，则
为
故选C。
类型3 电磁感应中电荷量的计算
计算电荷量的导出公式：q＝
在电磁感应现象中，只要穿过闭合回路的磁通量发生变化，闭合回路中就会产生感应电流
设在时间Δt 内通过导体横截面的电荷量为q，则根据电流定义式＝及法拉第电磁感应定律
＝，得q＝Δt＝Δt＝Δt＝.即q＝n
【例1】如图，导体轨道OPQS 固定，其中PQS 是半圆弧，Q 为半圆弧的中点，O 为圆心．
轨道的电阻忽略不计．OM 是有一定电阻、可绕O 转动的金属杆，M 端位于PQS 上，OM
与轨道接触良好．空间存在与半圆所在平面垂直的匀强磁场，磁感应强度的大小为B.现使
OM 从OQ 位置以恒定的角速度逆时针转到OS 位置并固定(过程Ⅰ)；再使磁感应强度的大
小以一定的变化率从B 增加到B′(过程Ⅱ)．在过程Ⅰ、Ⅱ中，流过OM 的电荷量相等，则
等于( )
A. B. C. D．2
【答案】 B
【解析】 在过程Ⅰ中，根据法拉第电磁感应定律，有
E1＝＝
19
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
根据闭合电路欧姆定律，有I1＝
且q1＝I1Δt1
在过程Ⅱ中，有
E2＝＝
I2＝
q2＝I2Δt2
又q1＝q2，即＝
所以＝.
【例2】如图甲所示，虚线MN 左、右两侧的空间均存在与纸面垂直的匀强磁场，右侧匀
强磁场的方向垂直纸面向外，磁感应强度大小恒为B0；左侧匀强磁场的磁感应强度B 随时
间t 变化的规律如图乙所示，规定垂直纸面向外为磁场的正方向．一硬质细导线的电阻率
为ρ、横截面积为S0，将该导线做成半径为r 的圆环固定在纸面内，圆心O 在MN 上．求：
(1)t＝时，圆环受到的安培力；
(2)在0～t0内，通过圆环的电荷量．
【答案】 (1)，垂直于MN 向左 (2)
【解析】 (1)根据法拉第电磁感应定律，圆环中产生的感应电动势E＝S
上式中S＝
由题图乙可知＝
根据闭合电路欧姆定律有I＝
根据电阻定律有R＝ρ
t＝t0时，圆环受到的安培力大小F＝B0I·(2r)＋I·(2r)
联立解得F＝
20
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
由左手定则知，方向垂直于MN 向左．
(2)通过圆环的电荷量q＝·Δt
根据闭合电路欧姆定律和法拉第电磁感应定律有
＝
＝
在0～t0内，穿过圆环的磁通量的变化量为
ΔΦ＝B0·πr2＋·πr2
联立解得q＝.
【例3】(2020·浙江7 月选考·12)如图所示，固定在水平面上的半径为r 的金属圆环内存在
方向竖直向上、磁感应强度大小为B 的匀强磁场．长为l 的金属棒，一端与圆环接触良好，
另一端固定在竖直导电转轴OO′上，随轴以角速度ω 匀速转动．在圆环的A 点和电刷间接
有阻值为R 的电阻和电容为C、板间距为d 的平行板电容器，有一带电微粒在电容器极板
间处于静止状态．已知重力加速度为g，不计其他电阻和摩擦，下列说法正确的是( )
A．棒产生的电动势为Bl2ω
B．微粒的电荷量与质量之比为
C．电阻消耗的电功率为
D．电容器所带的电荷量为CBr2ω
【答案】 B
【解析】 由法拉第电磁感应定律知棒产生的电动势U＝Br2ω，故A 错误；对极板间微粒
受力分析，如图所示，微粒静止，则mg＝qE＝q，得＝，而电容器两极板间电势差与电源
电动势相等，即U＝U′，故＝，故B 正确；电路中电流I＝＝，则电阻R 消耗的电功率P＝
I2R＝，故C 错误；电容器所带的电荷量Q＝CU′＝，故D 错误．
21
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
【例4】（2023·全国·模拟预测）如图甲所示，平行光滑金属导轨水平放置，两轨相距
，导轨的左端与阻值
的电阻相连，导轨电阻不计；导轨在
侧，存在
沿x 方向均匀增大的磁场，其方向垂直导轨平面向下，磁感应强度B 随位置x 的变化如图
乙所示，现有一根质量
、电阻
的金属棒MN 置于导轨上，并与导轨垂直，
棒在外力F 作用下，从
处以初速度
沿导轨向右作变速运动，且金属棒MN 在
运动过程中受到的安培力大小不变，下列说法中正确的是（ ）
A．金属棒MN 向右做匀加速直线运动
B．金属棒MN 在
处的速度大小为
C．金属棒MN 从
运动到
过程中外力F 所做的功为
D．金属棒MN 从
运动到
过程中，流过金属棒MN 的电荷量为
【答案】BD
【详解】A．单杆切割磁感线产生感应电流而导致金属棒受到的安培力为
由题意可知安培力大小不变，故
结合乙图，金属棒不可能做匀加速直线运动，故A 错误；
B．根据题意金属棒所受的安培力大小不变，
处与
处安培力大小相等，有
22
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
，
解得
故B 正确；
C．金属棒在
处的安培力大小为
对金属棒从
运动到
过程中，根据动能定理有
代入数据解得
故C 错误；
D．根据通过导体横截面的电荷量结论有
到
过程中，由图乙可得
所以
故D 正确。
故选BD。
23
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
题型四 电磁感应中的平衡和动力学问题
1．导体的两种运动状态
(1)导体的平衡状态——静止状态或匀速直线运动状态．
处理方法：根据平衡条件列式分析．
(2)导体的非平衡状态——加速度不为零．
处理方法：根据牛顿第二定律进行动态分析或结合功能关系分析．
2．用动力学观点解答电磁感应问题的一般步骤
3．导体常见运动情况的动态分析
v
↓
E＝Blv
↓
I＝
↓
F 安＝BIl
↓
若F 合＝0
匀速直线运动
若F 合≠0
↓
F 合＝ma
a、v 同向
v 增大，若a 恒定，拉力F 增大
v 增大，F 安增大，F 合减小，a 减小，做加速
度减小的加速运动，减小到a＝0，匀速直线
运动
a、v 反向
v 减小，F 安减小，a 减小，当a＝0，静止或
匀速直线运动
24
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
F 合
【例1】（2023 届浙江省重点中学拔尖学生培养联盟高三下学期6 月适应性考试物理试
题）如图所示，由相同材料的导线绕成边长相同的甲、乙两个正方形闭合线圈，两线圈的
质量相等，但所用导线的横截面积不同，甲线圈的匝数是乙的2 倍。现两线圈在竖直平面
内从同一高度同时由静止开始下落，一段时间后进入方向垂直于纸面的匀强磁场区域，磁
场的上边界水平。不计空气阻力，已知下落过程中线圈始终平行于纸面，上、下边保持水
平。在线圈下边进入磁场后且上边进入磁场前，可能出现的是（ ）
A．甲产生的焦耳热比乙多
B．甲加速运动，乙减速运动
C．甲和乙都加速运动
D．甲减速运动，乙加速运动
【答案】C
【详解】设线圈到磁场的高度为h，线圈的边长为l，线圈材料密度为
，质量为m，横截
面积为S，电阻率为
，线圈在磁场中运行速度为，线圈刚进入磁场时速度为
，有
感应电动势为
线圈电阻为
感应电流为
线圈所受的安培力
25
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
由牛顿第二定律有
联立解得加速度为
BCD． 可知线圈在磁场中运动的加速度与匝数、横截面积无关，则甲乙线圈进入磁场时，
具有相同的加速度。当
时，甲和乙都做加速运动，当
时，甲和乙都做
减速运动，故BD 错误；C 正确。
A．线圈的热功率
甲乙线圈在磁场中运动速度相同，热功率也一样，甲产生的焦耳热与乙一样多，故A 错误。
故选C。
【例2】．（2023 春·安徽合肥·高三校联考期中）如图所示，MN 和PQ 是两根互相平行、
竖直放置的光滑金属导轨，已知导轨足够长，且电阻不计。ab 是一根与导轨垂直而且始终
与导轨接触良好的金属杆，金属杆具有一定的质量和电阻，开始时，将开关S 断开，让杆
ab 由静止开始自由下落，过段时间后，再将S 闭合。若从S 闭合开始计时，金属杆下落的
速度大小可能（ ）
A．始终增加
B．先增加后减小
C．始终不变
D．先减小后增大
【答案】C
26
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
【详解】设开关S 闭合瞬间，金属杆的速度为
，则有
，
，
联立可得金属杆受到的安培力为
若
，则金属杆一直做匀速直线运动，速度始终不变；
若
，则有
可知金属杆先做加速度减小的加速运动，最后做匀速直线运动，则速度先增大后不变；
若
，则有
可知金属杆先做加速度减小的减速运动，最后做匀速直线运动，则速度先减小后不变。
故选C。
【例3】（2023·广东·模拟预测）如图甲所示，在水平地面上固定有一光滑的且电阻不计的
平行金属导轨，导轨间距
。导轨左端接入一个
的定值电阻，导轨右端接入
一个阻值为
的小灯泡。在轨道中间CDFE 矩形区域内有竖直向上的匀强磁场，磁
场的磁感应强度B 随时间t 的变化规律如图乙所示，已知CE 长
。在
时，一阻值
的金属棒，在垂直于金属棒的恒定外力F 作用下从AB 位置由静止开始沿导轨向右
运动，金属棒与导轨始终接触良好，金属棒从AB 位置运动到EF 位置的过程中，小灯泡的
亮度一直保持不变，则下列说法正确的是（ ）
27
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
A．金属棒在未进入磁场时，通过小灯泡的电流
B．金属棒在未进入磁场时，金属棒所受到的恒定外力
C．金属棒从AB 位置运动到EF 位置的过程中，金属棒的最大速度为
D．金属棒的质量
，小灯泡的功率为
【答案】ACD
【详解】A．金属棒未进入磁场时，电路的总电阻为
由法拉第电磁感应定律可得
通过小灯泡的电流
A 正确；
B．因灯泡亮度不变，故4s 末金属棒恰好进入磁场且做匀速运动，此时金属棒中的电流为
则恒力
B 错误；
28
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
C．根据题意可知，4s 末金属棒恰好进入磁场且做匀速运动，此时速度达到最大。4s 后回
路中的感应电动势为
则可知4s 末金属棒的速度
C 正确；
D．由运动学公式可知前4s 金属棒的加速度为
故金属棒的质量
小灯泡的功率为
D 正确。
故选ACD。
【例4】．（2023·湖南·模拟预测）如图所示，倾斜放置的平行金属导轨固定在范围足够大，
方向竖直向上，磁感应强度为B 的匀强磁场中，导轨与水平面夹角为
，两导轨间距为
L，导轨下端连入一个阻值为R 的定值电阻。将一质量为m 的导体杆AC 水平放置于导轨某
处，并对它施加一瞬时冲量，使其获得一个沿斜面向上的初速度
。一段时间后，观察到
导体杆沿斜面匀速下滑。已知导体杆和斜面间的动摩擦因数为
，导体杆和导轨电阻不计，
重力加速度为g，则下列说法正确的是（ ）
29
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
A．导体杆刚开始上滑时摩擦力最小
B．导体杆刚开始上滑时加速度最小
C．导体杆的最终速度为
D．导体杆下滑过程中，电阻R 的功率增加的越来越慢，然后保持不变
【答案】ACD
【详解】A．金属杆上滑过程中，产生的感应电流大小为
其所受安培力为
，方向水平向左
对金属杆受力分析，垂直斜面方向
沿斜面方向
综上得
金属杆上滑过程中必然减速，故开始时其速度最大，所以此时其摩擦力最小，故A 正确。
30
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
B．上滑时，导体杆的加速度为
由于
和
的关系无法判断，故加速度随v 的变化也无法判断，故B 错误。
C．金属杆下滑过程中，最终速度必然是沿斜面方向受力平衡，此时，对金属杆受力分析，
有
垂直斜面方向
综上得
故C 正确。
D．金属杆下滑过程中，加速度逐渐减小，即速度增加的越来越慢，即电流增加的越来越
慢，即电阻的功率增加的越来越慢，当导体杆一旦匀速，电阻R 的功率保持不变，故D 正
确。
故选ACD。
【例5】．（2023·山东·高三专题练习）如图所示，两足够长的水平光滑导轨置于竖直方向
的匀强磁场中，左端分别连接一定值电阻和电容器，将两导体棒分别垂直放在两导轨上。
给甲图导体棒一水平向右的初速度v，乙图导体棒施加水平向右的恒定拉力F。不计两棒电
阻，两棒向右运动的过程中，下列说法正确的是（ ）
31
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
A．图甲中，导体棒速度的减小量与运动的时间成正比
B．图甲中，导体棒速度的减小量与通过的距离成正比
C．图乙中，电容器储存的电能与运动时间的平方成正比
D．图乙中，导体棒速度的增加量与通过的距离成正比
【答案】BC
【详解】AB．图甲中，导体切割磁感线产生感应电动势，则有
，
根据牛顿第二定律有
又
则
所以图甲中，导体棒速度的减小量与通过的距离成正比，故A 错误，B 正确；
CD．图乙中，设极短时间
内，导体棒速度变化量为
，则导体棒的加速度为
导体棒产生的的电动势为
电容器增加的电荷量为
电容器储存的电能为
32
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
电流为
导体又受到安培力为
根据牛顿第二定律
解得
则
，
所以图乙中，电容器储存的电能与运动时间的平方成正比，图乙中，导体棒速度的增加量
与运动时间成正比，故C 正确，D 错误。
故选BC。
【例6】(2021·河北卷·7)如图，两光滑导轨水平放置在竖直向下的匀强磁场中，磁感应强度
大小为B，导轨间距最窄处为一狭缝，取狭缝所在处O 点为坐标原点，狭缝右侧两导轨与
x 轴夹角均为θ，一电容为C 的电容器与导轨左端相连，导轨上的金属棒与x 轴垂直，在外
力F 作用下从O 点开始以速度v 向右匀速运动，忽略所有电阻，下列说法正确的是( )
A．通过金属棒的电流为2BCv2tan θ
B．金属棒到达x0时，电容器极板上的电荷量为BCvx0tan θ
C．金属棒运动过程中，电容器的上极板带负电
D．金属棒运动过程中，外力F 做功的功率恒定
33
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
【答案】 A
【解析】 根据楞次定律可知电容器的上极板应带正电，C 错误；
由题知金属棒匀速切割磁感线，根据几何关系知切割长度为L＝2xtan θ，x＝vt
则产生的感应电动势为E＝2Bv2ttan θ
由题图可知电容器直接与电源相连，则电容器的电荷量为Q＝CE＝2BCv2ttan θ
则流过金属棒的电流I＝＝2BCv2tan θ，A 正确；
当金属棒到达x0处时，金属棒产生的感应电动势为
E′＝2Bvx0tan θ
则此时电容器的电荷量为Q′＝CE′＝2BCvx0tan θ，B 错误；
由于金属棒做匀速运动，
则F＝F 安＝BIL＝4B2Cv3tan2θ·t，
F 与t 成正比，则F 为变力，根据力做功的功率公式P＝Fv
可知功率P 随力F 变化而变化，D 错误．
【模型构建】棒的初速度为零，拉力F 恒定(棒和水平导轨电阻忽略不计，摩擦力不计)
如图，运动过程分析：棒做加速运动，持续对电容器充电，则存在充电电流
由F－BIl＝ma，I＝，ΔQ＝CΔU，ΔU＝ΔE＝BlΔv，
联立可得F－＝ma，其中＝a，
则可得a＝
所以棒做加速度恒定的匀加速直线运动．
功能关系：WF＝mv2＋E 电
【例7】（2023·湖南·校联考模拟预测）如图所示，一宽度为L 的光滑导轨与水平面成α 角，
磁感应强度大小为B 的匀强磁场垂直于导轨平面向上，导轨上端连有一阻值为R 的电阻，
34
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
导轨电阻不计。一质量为m，电阻也为R 的金属棒从导轨顶端由静止释放，设导轨足够长，
重力加速度为g，下列说法正确的是（ ）
A．金属棒将做匀加速运动
B．释放的瞬间金属棒的加速度大小为gcosα
C．金属棒的最大速度大小为
D．金属棒下滑相等距离的时间内通过定值电阻R 的电荷量越来越多
【答案】C
【详解】A．对金属棒，根据牛顿第二定律，有
由此可知，金属棒先向下做加速度减小的加速运动，后做匀速直线运动，故A 错误；
B．释放的瞬间金属棒所受安培力为零，所以加速度大小为
故B 错误；
C．当金属棒的加速度为零时，此时速度最大，有
解得
故C 正确；
35
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
D．金属棒下滑过程中通过定值电阻R 的电荷量为
所以
由此可知，下滑相等距离的时间内通过定值电阻R 的电荷量相等，故D 错误。
故选C。
【例8】（2023 春·山东·高三校联考阶段练习）如图1 所示，水平面上固定有足够长的平行
导轨，导轨间距d=0.4m，虚线O1O2垂直于导轨，O1O2左侧部分的导轨与电容C=2mF 的平
行板电容器AB 相连，且由不计电阻的光滑金属材料制成，O1O2右侧部分的导轨由粗糙的
绝缘材料制成。将一质量m=0.1kg、电阻不计的金属棒MN 通过水平轻绳绕过光滑定滑轮
与质量为2m 的小物块相连，O1O2左侧处于方向竖直向下的匀强磁场中。t=0 时刻，将垂直
于导轨的金属棒MN 由静止释放，金属棒在轻绳的拉动下开始运动，当金属棒MN 越过虚
线O1O2后，作出金属棒的
图像如图2 所示。已知重力加速度取g=10m/s2，整个过程中
电容器未被击穿，则下列分析正确的是（ ）
A．电容器的A 极板带正电
B．金属棒与绝缘材料间的动摩擦因数为0.25
C．金属棒的释放点到虚线O1O2的距离为2m
D．匀强磁场的磁感应强度大小为2.5T
【答案】AC
【详解】A．金属棒切割磁感线时，根据右手定则可知电流方向由M 流向N，则电容器的
36
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
A 极板带正电，故A 正确；
B．根据
图像可知，金属棒MN 越过虚线O1O2后的加速度大小为
以小物块和金属棒为整体，根据牛顿第二定律可得
联立解得
故B 错误；
CD．金属棒在虚线O1O2左侧运动时，以小物块和金属棒为整体，根据牛顿第二定律可得
又
联立可得
可知金属棒在虚线O1O2左侧做初速度为零的匀加速直线运动，根据
图像可知，该过程
的运动时间为
，末速度为
，则加速度为
联立解得匀强磁场的磁感应强度大小为
金属棒的释放点到虚线O1O2的距离为
故C 正确，D 错误。
37
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
故选AC。
【例9】（2023·江西宜春·校联考二模）两足够长的平行金属直导轨与水平面间的夹角为
，间距
，导轨处在垂直导轨平面向下的匀强磁场中
，两根相同的质量
均为
金属棒
垂直地放在导轨上，棒与导轨间的动摩擦因数0.75，且最大静摩
擦力等于滑动摩擦力。一根轻质细绳跨过如图所示光滑的轻质定滑轮，一端悬吊一重物
，另一端连接金属棒Q，定滑轮右侧的细绳和导轨平行，将两金属棒同时由静止
释放，经过一段时间后，系统处于稳定的运动状态。两金属棒运动过程中始终与导轨垂直
并接触良好，闭合回路中除两金属棒以外电阻均不计，已知每根金属棒在两导轨间电阻均
为
，重力加速度大小
，下列说法正确的是（ ）
A．金属棒
的最大速度为
B．金属棒
的最大加速度为
C．最终金属棒
的加速度都是0
D．金属棒
先加速后匀速
【答案】AC
【详解】A．对金属棒
受力分析，绳子的拉力
T=Mg
安培力
摩擦力
重力沿斜面向下的分力
，当
T=F+f+
时，Q 速度最大，解得
38
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
=
故A 正确；
B．当金属棒
即将运动时，加速度为
金属棒
释放瞬间摩擦力小于最大静摩擦力，所以金属棒
的最大加速度大于
，故
B 错误；
CD．当金属棒
达到最大速度时，两金属棒受到的安培力大小均为
此后金属棒
匀速运动，对金属棒P 受力分析，始终处于静止状态，所以最终金属棒
的加速度都是0，故C 正确，D 错误。
故选AC。
【例10】（2023·河南·校联考模拟预测）如图甲所示，间距L=1m 的长直平行导轨固定在
水平面上，虚线MN 与导轨垂直，在其右侧有垂直导轨平面向下的匀强磁场，磁感应强度
大小B=1T；质量均为m=2kg 的金属棒P、Q 垂直放在导轨上，P、Q 与导轨间的动摩擦因
数均为μ 且最大静摩擦力等于滑动摩擦力，P 棒到MN 存在一段距离；t=0 时刻起，P 棒始
终受到一方向水平向右、大小为F=8N 的恒定拉力作用，其运动的v-t 图像如图乙所示，其
中t=0 到t=4s 的图像为直线，已知P、Q 棒接入电路的总电阻R 总=1Ω，运动过程中两棒未
发生碰撞，不计导轨的电阻，重力加速度g 取10m/s2，下列说法正确的是（ ）
A．金属棒与导轨间的动摩擦因数大小为μ=0.1
B．P 棒刚进入磁场时，Q 棒的加速度大小为2m/s2
39
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
C．电路稳定时，P 棒的速度大小为4m/s
D．电路稳定时，Q 棒的速度大小为2m/s
【答案】BD
【详解】A．对导体棒受力分析，水平方向上有
从图像可以读出，
的倾斜直线的斜率
即为加速度大小，即
联立可得
故A 错误；
B．P 棒刚进入磁场时，Q 棒受到安培力和滑动摩擦力，此时有
其中
联立可得
故B 正确；
CD．
后对P 和Q 整体进行分析，设经历时间
时间电路开始稳定，稳定时电流为
，
则有
，
由动量定理可得
40
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
计算中发现
联立各式解得
，
故C 错误，D 正确。
故选BD。
【例11】（2023·天津河北·统考二模）如图所示，一倾角为
的光滑固定斜面的顶端放有
质量
的
型导体框，导体框的电阻忽略不计；一电阻
的金属棒
的两
端置于导体框上，与导体框构成矩形回路
；
与斜面底边平行，长度
。初
始时
与
相距
，金属棒与导体框同时由静止开始下滑，金属棒下滑距离
后进入一方向垂直于斜面的匀强磁场区域，磁场边界（图中虚线）与斜面底边平
行；金属棒在磁场中做匀速运动，直至离开磁场区域。当金属棒离开磁场的瞬间，导体框
的
边正好进入磁场，并在匀速运动一段距离后开始加速。已知金属棒与导体框之间始
终接触良好，磁场的磁㤪应强度大小
，重力加速度大小取
，
。
求：
（1）金属棒在磁场中运动时所受安培力的大小；
（2）金属棒的质量以及金属棒与导体框之间的动摩擦因数。
【答案】（1）
；（2）
，
【详解】（1）根据题意可得金属棒和导体框在没有进入磁场时一起做匀加速直线运动，由
动能定理可得
41
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
代入数据解得
金属棒在磁场中切割磁场产生感应电动势，由法拉第电磁感应定律可得
由闭合回路的欧姆定律可得
则导体棒刚进入磁场时受到的安培力为
（2）金属棒进入磁场以后因为瞬间受到安培力的作用，根据楞次定律可知金属棒的安培力
沿斜面向上，之后金属棒相对导体框向上运动，因此金属棒受到导体框给的沿斜面向下的
滑动摩擦力，因匀速运动，可有
此时导体框向下做匀加速运动，根据牛顿第二定律可得
设磁场区域的宽度为
，则金属棒在磁场中运动的时间为
则此时导体框的速度为
则导体框的位移
因此导体框和金属棒的相对位移为
42
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
由题意当金属棒离开磁场时金属框的上端
刚好进入磁场，则有位移关系
金属框进入磁场时匀速运动，此时的电动势为
导体框受到向上的安培力和滑动摩擦力，因此可得
联立以上可得
【例12】．（2023 春·福建泉州·高三校考期中）如下图所示，在距离水平地面h=0.8m 的
虚线的上方有一个方向垂直于纸面水平向内的匀强磁场。正方形线框abcd 的边长l=0.2m，
质量m=0.1kg，电阻R=0.08Ω。某时刻对线框施加竖直向上的恒力F=2N，且ab 边进入磁
场时线框以v0=2m/s 的速度恰好做匀速运动。当线框全部进入磁场后，立即撤去外力F，线
框继续上升一段时间后开始下落，最后落至地面。整个过程线框没有转动，线框平面始终
处于纸面内，g 取10m/s2。求：
（1）匀强磁场的磁感应强度B 的大小；
（2）线框从开始进入磁场运动到最高点所用的时间；
（3）线框落地时的速度的大小。
43
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
【答案】（1）1T；（2）0.3s；（3）4m/s
【详解】（1）线框的ab 边刚进入磁场时，感应电流的大小为
线框恰好做匀速直线运动，有
解得
（2）设线框进入磁场做匀速直线运动的时间为t1，有
线框全部进入磁场后做竖直上抛运动到最高点，所用时间为
所以线框从进入磁场到最高点所用时间为
（3）线框从最高点回到磁场边界时速度大小不变，线框所受安培力大小也不变，其方向竖
直向上，且
所以线框穿出磁场过程仍然做匀速直线运动，之后做匀加速直线运动，有
44
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
代入数据解得线框落地的速度为
【例13】（2023·天津和平·耀华中学校考二模）如图甲所示，空间存在方向竖直向下、磁
感应强度大小
的匀强磁场，有两条平行的长直导轨MN、PQ 处于同一水平面内，
间距
，左端连接阻值
的电阻。质量
的导体棒ab 垂直跨放在导轨
上，与导轨间的动摩擦因数
，从
时刻开始，通过一小型电动机对棒施加一个水
平向右的牵引力，使棒从静止开始沿导轨方向做加速运动，此过程中棒始终保持与导轨垂
直且接触良好，除R 以外其余部分的电阻均不计，重力加速度g 取
（1）若电动机保持恒定功率输出，棒的
图象如图乙所示（其中OA 是曲线，AB 是直
线），已知
内电阻R 上产生的热量
，求：导体棒达到最大速度
时牵引力
大小及导体棒从静止开始达到最大速度
时的位移大小；
（2）若电动机保持恒定牵引力
，且将电阻换为
的电容器（耐压值足够
大），如图丙所示，证明导体棒做匀加速运动，并求出加速度。
【答案】（1）0.45N，
；（2）见解析
【详解】（1）导体棒达到最大速度后，所受合外力为零，有
摩擦力
感应电动势
感应电流
45
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
安培力
此时牵引力
电动机的功率
电动机消耗的电能等于导体棒的动能、克服安培力做功产生的焦耳热及克服摩擦力做功产
生的内能之和，有
解得位移
（2）当导体棒的速度大小为ν 时，感应电动势
由
知，此时电容器极板上的电荷量
设在一小段时间
内，可认为导体棒做匀变速运动，速度增加量为
，电容器极板上增加
的电荷量为
根据电流的定义式
46
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
对导体棒受力分析，根据牛顿第二定律有
解得
可知导体棒的加速度与时间无关，为一个定值，即导体棒做匀加速运动。
题型五 电磁感应中的能量问题
1．电磁感应中的能量转化
――――――→―――→
2．求解焦耳热Q 的三种方法
3．解题的一般步骤
(1)确定研究对象(导体棒或回路)；
(2)弄清电磁感应过程中哪些力做功，以及哪些形式的能量相互转化；
(3)根据功能关系或能量守恒定律列式求解．
【例1】（2023·全国·高三专题练习）如图甲所示，两根间距为
、电阻不计的足够
长光滑平行金属导轨与水平面夹角
，导轨底端接入一阻值为
的定值电阻，
所在区域内存在磁感应强度为B 的匀强磁场，磁场方向垂直于导轨平面向上，在导轨上垂
直于导轨放置一质量为
、电阻为
的金属杆，开始时使金属杆保持静止，
某时刻开始给金属杆一个沿斜面向上
的恒力，金属杆由静止开始运动，图乙为运
47
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
动过程的
图像，重力加速度
。则在金属杆向上运动的过程中，下列说法中
正确的是（ ）
A．匀强磁场的磁感应强度
B．前2s 内通过电阻R 的电荷量为1.4C
C．前2s 内金属杆通过的位移为4m
D．前4s 内电阻R 产生的热量为6.2J
【答案】BD
【详解】A．由图乙可知金属杆先做加速度减小的加速运动，2s 后做匀速直线运动；当
时，速度为
，此时感应电动势为
感应电流为
安培力为
根据受力平衡可得
联立解得
故A 错误；
48
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
B．前2s 内，根据动量定理有
又
联立解得
故B 正确；
C．设前2s 内金属杆通过的位移为
，由
联立解得
故C 错误；
D．前2s 内金属杆通过的位移为
2~4s 内金属杆通过的位移为
前4s 内由能量守恒可得
解得
则前4s 内电阻R 产生的热量为
49
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
故D 正确。
故选BD。
【例2】（2023·天津南开·南开中学校考模拟预测）两根光滑的金属导轨，平行放置在倾角
为θ 的斜面上，导轨的左端接有电阻R，导轨自身的电阻可忽略不计，斜面处在一匀强磁
场中，磁场方向垂直于斜面向上。质量为m、电阻可不计的金属棒ab，在沿着斜面与棒垂
直的恒力作用下沿导轨匀速上滑，并上升h 高度，如图所示，在这过程中，下列说法中不
正确的是（ ）
A．恒力F 与安培力的合力所做的功等于金属棒重力势能的增加量
B．金属棒克服安培力做的功等于电阻R 上产生的焦耳热
C．作用于金属棒上的各个力的合力所做的功等于金属棒机械能的增加量
D．恒力F 与重力的合力所做的功等于电阻R 上产生的焦耳热
【答案】C
【详解】A．金属棒上滑过程中，根据动能定理可得
所以
恒力F 与安培力的合力所做的功等于金属棒重力势能的增加量，故A 正确，不符合题意；
B．金属棒克服安培力做的功等于电阻R 上产生的焦耳热，故B 正确，不符合题意；
C．作用于金属棒上的各个力的合力所做的功等于金属棒动能的变化量，故C 错误，符合
题意；
D．恒力F 与重力的合力所做的功等于金属棒克服安培力所做的功，所以也等于电阻R 上
产生的焦耳热，故D 正确，不符合题意。
50
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
故选C。
【例3】（2023 春·湖南常德·高三汉寿县第一中学校考阶段练习）如图所示，在平面直角
坐标系
中，
竖直向下，
水平。在第一象限（空间足够大）存在垂直平面向外的
磁场区域，磁感应强度沿y 轴正方向不变，沿x 轴正方向按照
（
且为已知常
数）规律变化。一个质量为m、边长为L 的正方形导线框，电阻为R，初始时一边与x 轴重
合，一边与y 轴重合。将导线框以速度
沿x 轴正方向抛出，整个运动过程中导线框的两
邻边分别平行两个坐标轴。从导线框开始运动到速度恰好竖直向下的过程中，导线框下落
高度为h，重力加速度为g，则在此过程中，下列说法正确的是（ ）
A．导线框受到的安培力总是与运动方向垂直
B．导线框下落高度为h 时的速度小于
C．整个过程中导线框中产生的热量为
D．导线框速度恰好竖直向下时左边框的横坐标为
【答案】CD
【详解】A．根据右手定则可知，线框将产生顺时针方向的电流，根据左手定则可知左边
框产生方向向右的安培力，右边框产生方向向左的安培力，上边框产生方向向下的安培力，
下边框产生方向向上的安培力，再根据磁场的分布规律可知左边框产生的安培力小于右边
框产生的安培力，上、下边框产生的安培力大小相等，可知导线框受到向左的安培力的作
用，即沿x 轴负方向的安培力作用，而不是与运动方向垂直，故A 错误；
B．导线框在竖直方向所受安培力的合力为零，可知导线框在竖直方向做自由落体运动，
下落高度为h 时的速度满足运动学关系
可得
51
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
故B 错误；
C．当导线框速度恰好竖直向下时，说明导线框在水平方向速度减小为零，又导线框在竖
直方向所受合力与重力大小相等，即导线框在竖直方向满足机械能守恒，所以下落过程中
导线框中产生的热量大小等于水平方向动能的损失，大小为
，故C 正确；
D．设导线框在时间t 时的水平分速度大小为，水平位移为x，则在此时刻导线框产生感
应电动势大小为
导线框内的感应电流大小为
所以导线框受到安培力的大小
又根据
可得
导线框速度恰好竖直向下时左边框的横坐标为
故D 正确。
故选CD。
【例4】．（2023·山东德州·德州市第一中学统考三模）如图所示，足够长且电阻不计的平
行光滑金属导轨MN、OP 倾斜固定，与水平面夹角为
，导轨间距为L，O、M 间接
有阻值为R 的电阻。质量为m 的金属杆CD 垂直于导轨放置，与金属导轨形成闭合电路，
52
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
其接入电路部分的电阻也为R，整个装置处在垂直于导轨平面向上的匀强磁场中，磁感应
强度大小为B。开始时电键S 断开，由静止释放金属杆，当金属杆运动一段时间后闭合电
键S，闭合瞬间金属杆的速度大小为
，加速度大小为
、方向沿导轨向上。自闭合电键
到金属杆加速度刚为零的过程，通过电阻R 的电荷量为q，电阻R 上产生的焦耳热为Q。
金属杆运动过程中始终与导轨垂直且接触良好，重力加速度为g。则（ ）
A．
B．
C．
D．
【答案】BC
【详解】AB．闭合电键瞬间金属杆的速度大小为
，则其产生的电动势大小为
此时回路中电流大小为
金属杆CD 受到的安培力大小为
安培力方向沿斜面向上。此时金属杆加速度大小为
，方向沿导轨向上，对金属杆受力
分析，根据牛顿第二定律有
53
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
解得
故A 错误，B 正确；
CD．设从闭合电键到金属杆运动至加速度为零的过程，经过的时间为t，则回路中的平均
电动势大小为
回路中的平均电流大小为
此过程中，通过电阻R 的电荷量为q，则有
解得
加速度为零，则有
解得
金属杆与外电阻具有相同的阻值，此过程中金属杆上和电阻R 上产生的焦耳热相等，根据
能量守恒，有
解得
54
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
故C 正确，D 错误。
故选BC。
【例5】．（2023·湖北·华中师大一附中校联考模拟预测）如图所示，两平行光滑长直金属
导轨水平放置，间距为L，两导轨间存在磁感应强度大小为B、方向竖直向下的匀强磁场。
一质量为m、电阻为R、长度恰好等于导轨间宽度的导体棒ab 垂直于导轨放置。闭合关
S，导体棒ab 由静止开始运动，经过一段时间后达到最大速度。已知电源电动势为E、内
阻为
R，不计金属轨道的电阻，则（ ）
A．导体棒的最大速度为
B．开关S 闭合瞬间，导体棒的加速度大小为
C．导体棒的速度从零增加到最大速度的过程中，通过导体棒的电荷量为
D．导体棒的速度从零增加到最大速度的过程中，导体棒产生的焦耳热为
【答案】BC
【详解】A．当动生电动势和电源电动势相等时，电流为零，此时不再受安培力，导体棒
做向右的匀速直线运动，此时速度最大，则有
解得
55
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
故A 错误；
B．开关闭合瞬间，电路中的电流为
导体棒所受安培力为
由牛顿第二定律可知导体棒的加速度为
故B 正确；
C．由动量定理得
又
联立解得
故C 正确；
D．对电路应用能量守恒定律有
导体棒产生的焦耳热为
联立解得
56
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
故D 错误。
故选BC。
【例6】（2023 春·江西上饶·高三校联考阶段练习）如图甲所示，两电阻不计，且足够长
的平行光滑导轨与水平面的夹角
，导轨下端接一阻值
的定值电阻。空间中
存在垂直导轨所在平面向上、磁感应强度大小为B=1T 的匀强磁场。导体棒ab 的长度和导
轨间距均为
，导体棒电阻
、质量
。在导体棒ab 上施加一沿导轨
平面向上的作用力F，使导体棒ab 沿导轨由静止开始运动。已知重力加速度为
，
，导轨足够长，导体棒沿导轨运动的过程中始终与导轨垂直且接触良好。
（1）若F 为恒力，大小为1.6N，求导体棒最终匀速运动的速度；
（2）若作用力F 的大小随时间变化的关系图像如图乙所示，力F 作用过程中导体棒ab 的
速度大小与时间的关系图像如图丙所示，则图中Fm和v1的大小分别为多少；
（3）在上述题设（2）的作用力下，已知0~4s 内导体棒克服外力F 做功为4.4J，求0~4s 内
电路产生的焦耳热。
【答案】（1）4m/s；（2）0.8N，8m/s；（3）8.4J
【详解】（1）匀速运动时，对ab 棒受力分析，可得
以ν 的速度匀速运动时，对电路分析，可得：
解得
57
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
（2）由图丙可知ab 棒做匀加速直线运动，当t=4s 时，有
作用力为零时加速度不变，可知，棒向下运动，t=4s 时对ab 受力分析可得
当t=0 时，对ab 棒分析，可得
解得
，
（3）对ab 棒下滑的过程，根据动能定理得
其中
对匀加速过程分析有
由动能关系可得
解得
【例7】．（2023·江苏常州·江苏省前黄高级中学校考模拟预测）如图甲所示，光滑的金属
导轨MN 和PQ 平行，间距L＝1.0m，与水平面之间的夹角α＝37°，匀强磁场磁感应强度B
＝2.0T，方向垂直于导轨平面向上，MP 间接有阻值R＝1.6Ω 的电阻，质量m＝0.5kg，电
阻r＝0.4Ω 的金属棒ab 垂直导轨放置，现用和导轨平行的恒力F 沿导轨平面向上拉金属杆
ab，使其由静止开始运动，当金属棒上滑的位移s＝3.8m 时达到稳定状态，对应过程的v-t
图像如图乙所示。取g＝10m/s2，导轨足够长（sin37°＝0.6，cos37°＝0.8）。求：
58
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
（1）运动过程中a、b 哪端电势高，并计算恒力F 的大小；
（2）由图中信息计算0~1s 内，通过电阻R 的电量q 和导体棒滑过的位移x。
【答案】（1）b 端；5N；（2）0.755C；0.755m
【详解】（1）由右手定则可判断感应电流由a 流向b，b 相当于电源的正极，故b 端电势
高；
当金属棒匀速运动时，由平衡条件得
其中
由乙图可知
联立解得
（2）进入匀强磁场导体棒做加速度减小的加速运动，由动量定理有
又
由图可知
59
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
代入数据解得
由
得
【例8】（2023·河北·模拟预测）如图所示，足够长的平行金属导轨倾斜放置，导轨与水平
面夹角为
，间距为
，在导轨之间接有阻值为
的定值电阻，质量为
，电阻为
的金属杆ab 由跨过光滑定滑轮的轻绳与质量为
的重物
P 相连，磁感应强度为
的匀强磁场与导轨平面垂直。开始时金属杆ab 置于导轨下
端靠近电阻R 处，将重物P 和金属杆ab 由静止释放，当金属杆ab 运动到Q 点（图中未画
出）时，通过R 的电量为
，此时重物P 已经开始匀速下降，运动过程中金属杆ab 始
终与导轨垂直且接触良好，导轨足够长，一切摩擦不计，重力加速度g 取
，求：
（1）重物P 匀速下降的速度v；
（2）金属杆ab 从释放到Q 点的过程中，定值电阻R 中产生的焦耳热
；
（3）若金属杆到达Q 点后，磁感应强度开始发生变化，致使金属杆开始向上以
的加
速度向上加速运动。试写出磁感应强度B 随时间t 变化的关系式。
【答案】（1）
；（2）
；（3）
（T）
60
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
【详解】（1）重物匀速下降时，设细线对金属杆的拉力大小为T，金属杆中电流为I，由
平衡条件得
根据闭合电路欧姆定律，得
根据法拉第电磁感应定律，得
对重物P，由平衡条件得
解得
（2）设金属棒运动到Q 点的过程中，运动时间为
，平均电流为
，向上运动位移为L
则
而
联立代入数据解得
设电路中产生的总热量为Q，由能量守恒定律得
由串联电路的规律可知，电阻R 中产生的热量
61
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
联立解得
（3）金属杆向上做匀加速运动，对杆与重物整体，根据牛顿第二定律有
解得
金属杆中不产生感应电流时，说明穿过回路的磁通量始终不变，则有
物体运动的位移
则磁感应强度B 随时间t 变化的关系为
【例9】（2023·湖北·模拟预测）如图，两条足够长的平行金属导轨间距L＝0.5m，与水平
面的夹角θ＝30°，处于磁感应强度B＝0.2T、方向垂直导轨平面向上的匀强磁场中。导轨
上的a、b 两根导体棒质量分别为m＝0.3kg、m＝0.1kg，电阻均为R＝0.1Ω。现将a、b 棒
由静止释放，同时用大小为2N 的恒力F 沿平行导轨方向向上拉a 棒。导轨光滑且电阻忽略
不计，运动过程中两棒始终与导轨垂直且接触良好，取重力加速度g＝10m/s2.已知当a 棒中
产生的焦耳热Q＝0.12J 时，其速度v＝1.0m/s，求：
（1）此时b 棒的速度大小；
（2）此时b 棒的加速度大小；
（3）a 棒从静止释放到速度达到1.0m/s 所用的时间。
62
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
【答案】（1）3m/s；（2）
；（3）0.768s
【详解】（1）设a、b 棒受到的安培力大小为F 安，则对a、b 棒由牛顿第二定律分别，有
联立可得
所以有
可解得
（2）设此电路产生的感应电动势为E，电流为I，则有
联立解得
（3）设此过程a、b 棒位移分别为
、
，由（1）的分析可得
63
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
根据能量守恒有
对a 棒根据动量定理有
其中安培力的冲量
可得
联立代入数据可解得
【例10】（2023·甘肃酒泉·统考三模）如图所示，弯折成
角的两根足够长金属导轨平行
放置，形成左右两导轨平面，左导轨平面与水平面成
，右导轨平面与水平面成
，两导轨相距
，电阻不计质量均为
，电阻均为
的金属
杆ab、cd 与导轨垂直接触形成闭合回路，金属杆与导轨间的动摩擦因数均为
，整个
装置处于方向平行于左导轨平面且垂直右导轨平面向上的匀强磁场中，现让cd 固定不动，
将金属棒b 由静止释放，当b 沿导轨下滑
时，速度刚好达到稳定，此时，整个回路
消耗的电功率为
，g 取
，求：
（1）磁感应强度B 的大小；
（2）ab 沿导轨下滑
的过程中b 棒上产生的焦耳热Q。
【答案】（1）
；（2）0.2J
64
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
【详解】（1）ab 棒速度达到稳定，即达到最大速度做匀速运动，有
整个回路消耗的电功率
则ab 棒的最大速度
又整个回路的电功率又可表示为
解得
棒下滑
过程中，根据能量守恒
ab 棒产生的焦耳热为
解得
Q=0.2J
【例11】（2023·江苏南京·南京师大附中校考模拟预测）如图所示，在竖直平面内的虚线
下方存在范围足够大、方向水平的匀强磁场，同一高度处磁感应强度大小相等，竖直方向
上磁感应强度随距离关系满足B=kh，k 为常量，将一竖直放置、边长为L 的单匝正方形金
属线框abcd 从图示位置由静止释放，线圈质量为m、电阻为R，不计空气阻力，重力加速
度g。求：
（1）线圈中的最大电流Im和电流的方向；
（2）线圈下落高度h（已达最大电流）的过程中线圈中产生的焦耳热Q。
65
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
【答案】（1）
，顺时针方向；（2）
【详解】（1）当线圈受到的安培力等于重力时，线圈的竖直方向速度达到最大，即此时线
圈中的电流最大，设此时线圈下落高度为h0，则ad 边所处位置的磁感应强度为
bc 边所处位置的磁感应强度为
解得线圈中的最大电流为
根据楞次定律可知电流方向为顺时针方向；
（2）设线圈中电流最大时线圈的速度为v，则线圈下落高度h 时，ad 边切割产生的感应电
动势为
bc 边切割产生的感应电动势为
线圈的感应电动势为
根据闭合电路欧姆定律有
66
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
解得线圈下落高度h 时，线圈的竖直速度为
根据能量守恒有
解得线圈下落高度h（已经是最大电流）的过程中线圈中产生的焦耳热为
【例12】．（2023 春·广东潮州·高三潮州市金山中学校考阶段练习）如图所示，倾角为
的光滑固定斜面，斜面上相隔为
的平行虚线
与
间有大小为
的匀强磁场，方向垂直斜面向下，一质量
，电阻
，边长
的正方向
单匝纯电阻金属线圈，线圈
边从距
上方
处由静止释放沿斜面下滑进入磁场，
且
边刚要离开磁场时线圈恰好做匀速运动。重力加速度
。求：
（1）
边刚进入磁场时线圈的速度
和加速度
；
（2）线圈进入磁场的过程中，通过
边的电量q；
（3）线圈通过磁场的过程中产生的热量Q。
【答案】（1）
，
；（2）
；（3）
【详解】（1）线圈沿斜面向下运动，由动能定理可得
解得
67
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
受力分析可得
解得
（2）线圈进入磁场过程中，通过ab 边的电荷量
由闭合电路欧姆定律可得
由法拉第电磁感应定律得
解得
（3）线圈离开磁场时，根据平衡条件有
解得
由能量守恒定律可得
68
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
【例13】．（2023 春·湖北·高三校联考期中）如图甲所示，游乐园中的过山车虽然惊险刺
激，但也有多种措施保证了它的安全运行。其中磁力刹车是为保证过山车在最后进站前的
安全商设计的一种刹车形式，磁场很强的钕磁铁安装在轨道上，刹车金属框安装在过山车
底部。其简化模型如图所示，将刹车金属框看作为一个边长为L，总电阻为R 的单匝正方
形线框，则过山车返回水平站台前的运动可以简化如下：线框沿着光滑斜面下滑s 后，下
边框进入匀强磁场时线框开始减速，下边框出磁场，线框刚好开始做匀速直线运动。已知
斜面与水平面的夹角为θ，过山车的总质量为m，磁场区上下边界间的距离也为L，磁感应
强度大小为B，方向垂直斜面向上，重力加速度为g，求：
（1）线框刚进入磁场上边界时，从斜面上方俯视线框求感应电流的方向和此时感应电流的
大小？
（2）线框穿过磁场的过程中产生的焦耳热？
【答案】（1）顺时针方向，
；（2）
【详解】（1）线框刚进入磁场上边界时，从斜面上方俯视线框，根据右手定则可知，感应
电流的方向为顺时针方向。线框刚进入磁场上边界时，由动能定理得
又因为
，
所以
(2)下边框出磁场时，线框恰好做匀速直线运动，有
69
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
又因为
，
所以
由开始下滑到刚刚离开时，由功能关系得
线框穿过磁场的过程中产生的焦耳热为
70
