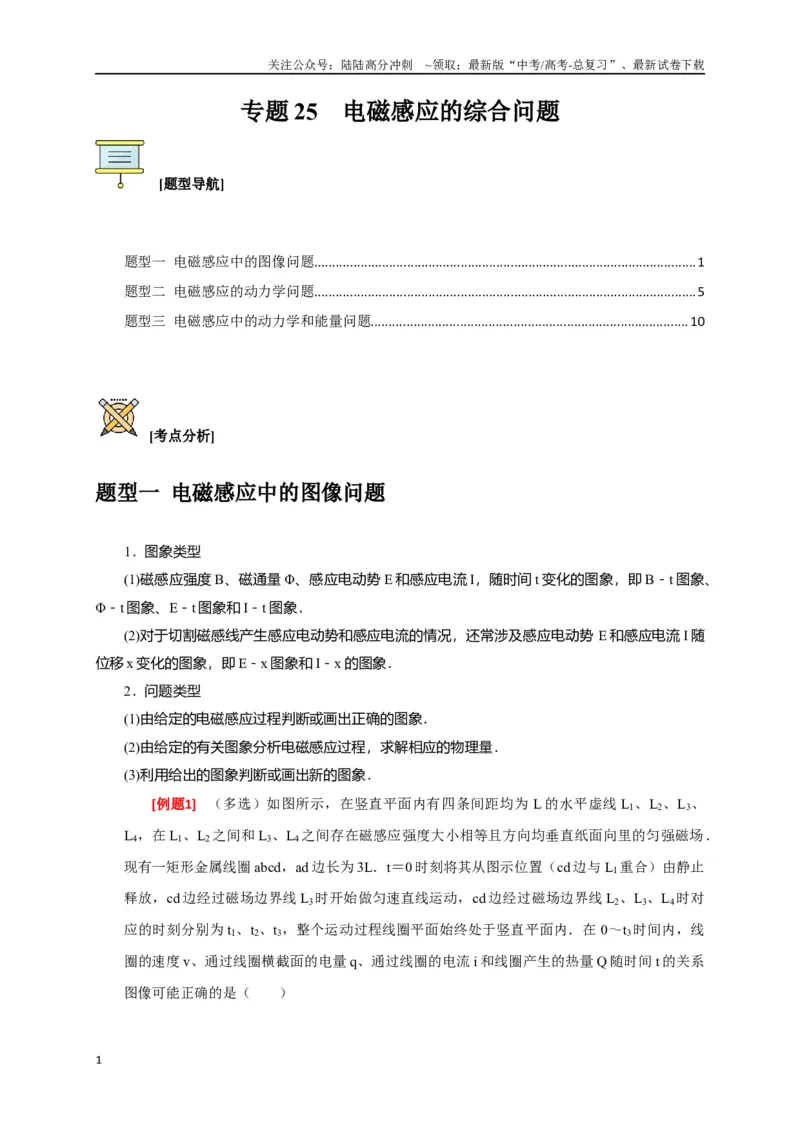

专题25 电磁感应的综合问题
[题型导航]
题型一 电磁感应中的图像问题...........................................................................................................1
题型二 电磁感应的动力学问题...........................................................................................................5
题型三 电磁感应中的动力学和能量问题.........................................................................................10
[考点分析]
题型一 电磁感应中的图像问题
1．图象类型
(1)磁感应强度B、磁通量Φ、感应电动势E 和感应电流I，随时间t 变化的图象，即B－t 图象、
Φ－t 图象、E－t 图象和I－t 图象．
(2)对于切割磁感线产生感应电动势和感应电流的情况，还常涉及感应电动势E 和感应电流I 随
位移x 变化的图象，即E－x 图象和I－x 的图象．
2．问题类型
(1)由给定的电磁感应过程判断或画出正确的图象．
(2)由给定的有关图象分析电磁感应过程，求解相应的物理量．
(3)利用给出的图象判断或画出新的图象．
[例题1]

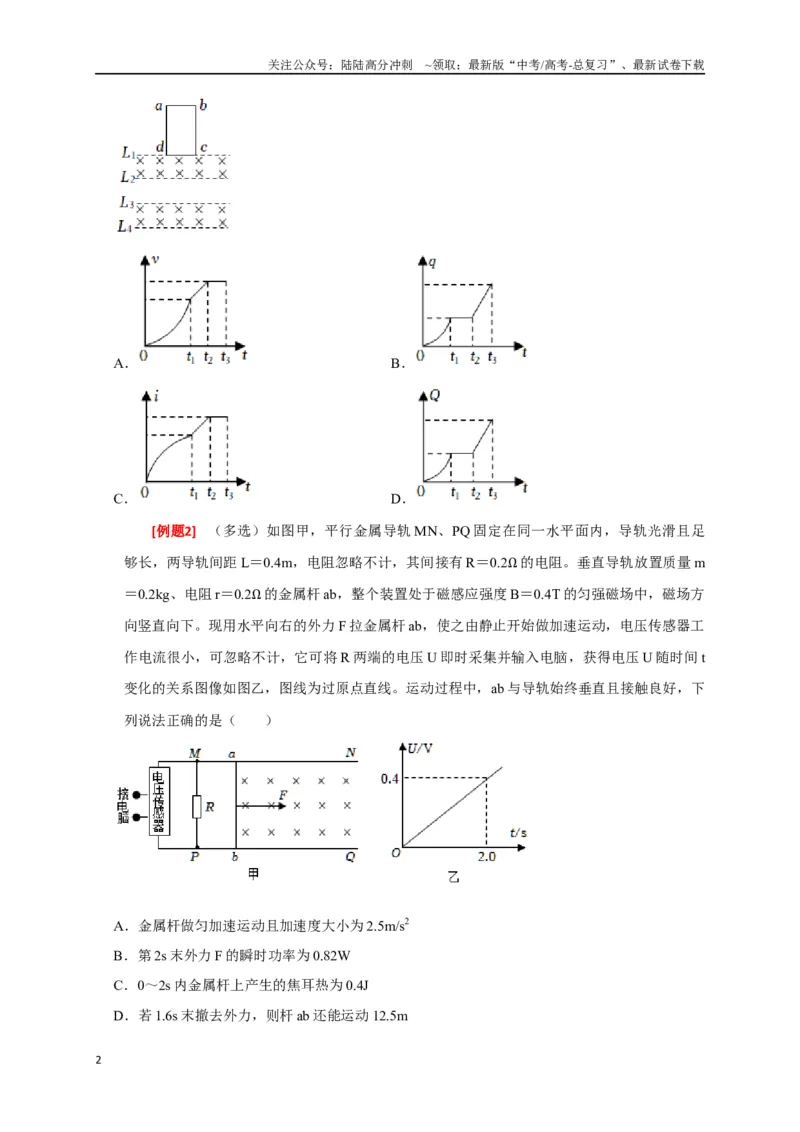

（多选）如图所示，在竖直平面内有四条间距均为L 的水平虚线L1、L2、L3、
L4，在L1、L2之间和L3、L4之间存在磁感应强度大小相等且方向均垂直纸面向里的匀强磁场．
现有一矩形金属线圈abcd，ad 边长为3L．t＝0 时刻将其从图示位置（cd 边与L1重合）由静止
释放，cd 边经过磁场边界线L3时开始做匀速直线运动，cd 边经过磁场边界线L2、L3、L4时对
应的时刻分别为t1、t2、t3，整个运动过程线圈平面始终处于竖直平面内．在0～t3时间内，线
圈的速度v、通过线圈横截面的电量q、通过线圈的电流i 和线圈产生的热量Q 随时间t 的关系
图像可能正确的是（ ）
1
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
A．
B．
C．
D．
[例题2]
（多选）如图甲，平行金属导轨MN、PQ 固定在同一水平面内，导轨光滑且足
够长，两导轨间距L＝0.4m，电阻忽略不计，其间接有R＝0.2Ω 的电阻。垂直导轨放置质量m
＝0.2kg、电阻r＝0.2Ω 的金属杆ab，整个装置处于磁感应强度B＝0.4T 的匀强磁场中，磁场方
向竖直向下。现用水平向右的外力F 拉金属杆ab，使之由静止开始做加速运动，电压传感器工
作电流很小，可忽略不计，它可将R 两端的电压U 即时采集并输入电脑，获得电压U 随时间t
变化的关系图像如图乙，图线为过原点直线。运动过程中，ab 与导轨始终垂直且接触良好，下
列说法正确的是（ ）
A．金属杆做匀加速运动且加速度大小为2.5m/s2
B．第2s 末外力F 的瞬时功率为0.82W
C．0～2s 内金属杆上产生的焦耳热为0.4J
D．若1.6s 末撤去外力，则杆ab 还能运动12.5m
2
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
[例题3]

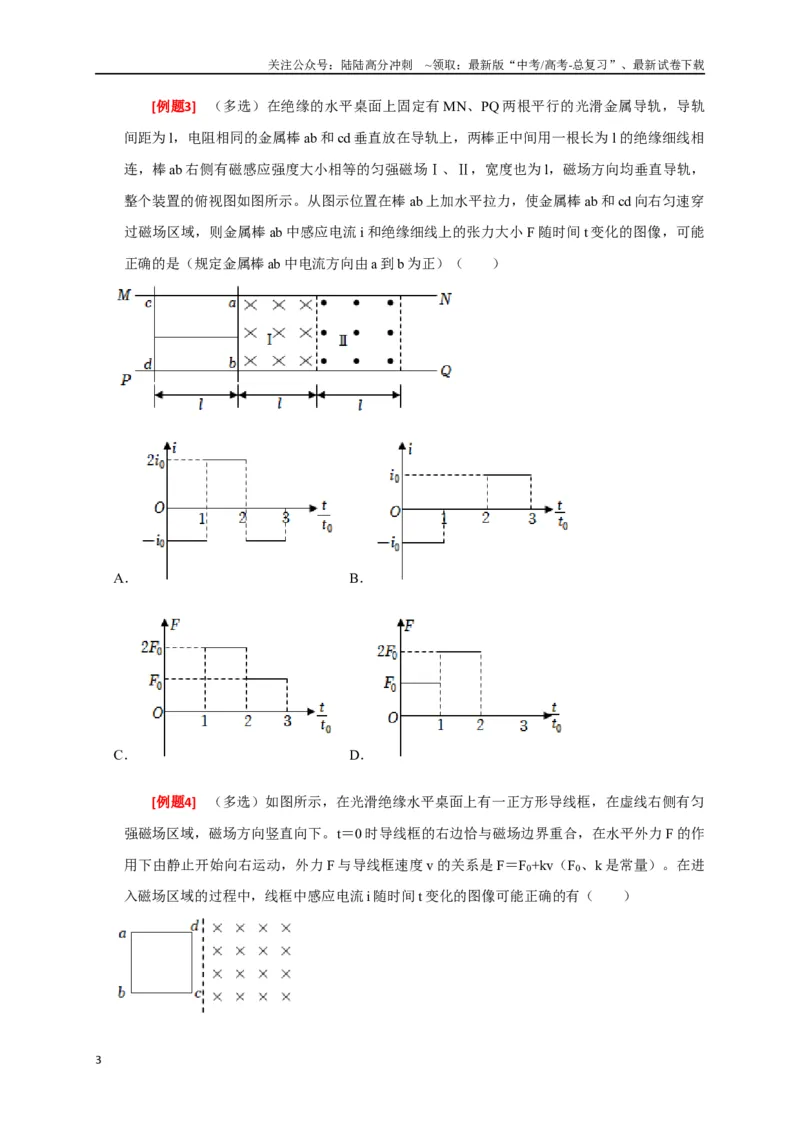

（多选）在绝缘的水平桌面上固定有MN、PQ 两根平行的光滑金属导轨，导轨
间距为l，电阻相同的金属棒ab 和cd 垂直放在导轨上，两棒正中间用一根长为l 的绝缘细线相
连，棒ab 右侧有磁感应强度大小相等的匀强磁场Ⅰ、Ⅱ，宽度也为l，磁场方向均垂直导轨，
整个装置的俯视图如图所示。从图示位置在棒ab 上加水平拉力，使金属棒ab 和cd 向右匀速穿
过磁场区域，则金属棒ab 中感应电流i 和绝缘细线上的张力大小F 随时间t 变化的图像，可能
正确的是（规定金属棒ab 中电流方向由a 到b 为正）（ ）
A．
B．
C．
D．
[例题4]
（多选）如图所示，在光滑绝缘水平桌面上有一正方形导线框，在虚线右侧有匀
强磁场区域，磁场方向竖直向下。t＝0 时导线框的右边恰与磁场边界重合，在水平外力F 的作
用下由静止开始向右运动，外力F 与导线框速度v 的关系是F＝F0+kv（F0、k 是常量）。在进
入磁场区域的过程中，线框中感应电流i 随时间t 变化的图像可能正确的有（ ）
3
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
A．
B．
C．
D．

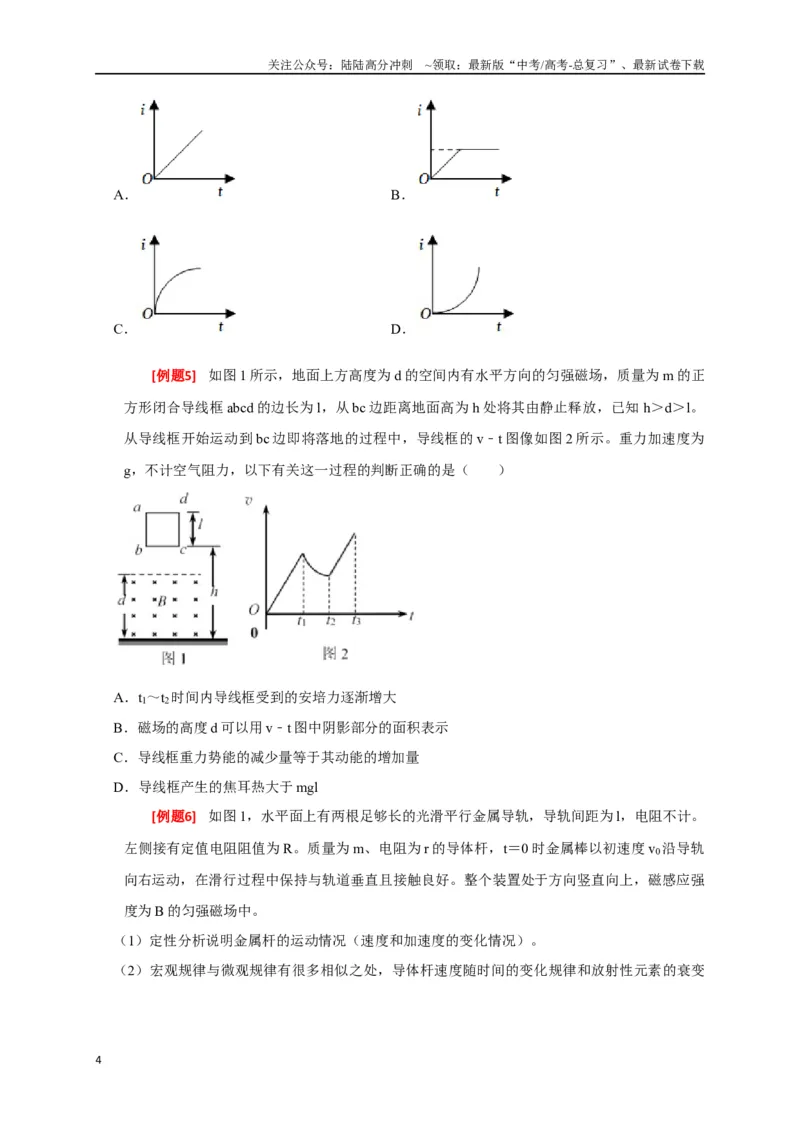

[例题5]
如图1 所示，地面上方高度为d 的空间内有水平方向的匀强磁场，质量为m 的正
方形闭合导线框abcd 的边长为l，从bc 边距离地面高为h 处将其由静止释放，已知h＞d＞l。
从导线框开始运动到bc 边即将落地的过程中，导线框的v﹣t 图像如图2 所示。重力加速度为
g，不计空气阻力，以下有关这一过程的判断正确的是（ ）
A．t1～t2时间内导线框受到的安培力逐渐增大
B．磁场的高度d 可以用v﹣t 图中阴影部分的面积表示
C．导线框重力势能的减少量等于其动能的增加量
D．导线框产生的焦耳热大于mgl
[例题6]
如图1，水平面上有两根足够长的光滑平行金属导轨，导轨间距为l，电阻不计。
左侧接有定值电阻阻值为R。质量为m、电阻为r 的导体杆，t＝0 时金属棒以初速度v0沿导轨
向右运动，在滑行过程中保持与轨道垂直且接触良好。整个装置处于方向竖直向上，磁感应强
度为B 的匀强磁场中。

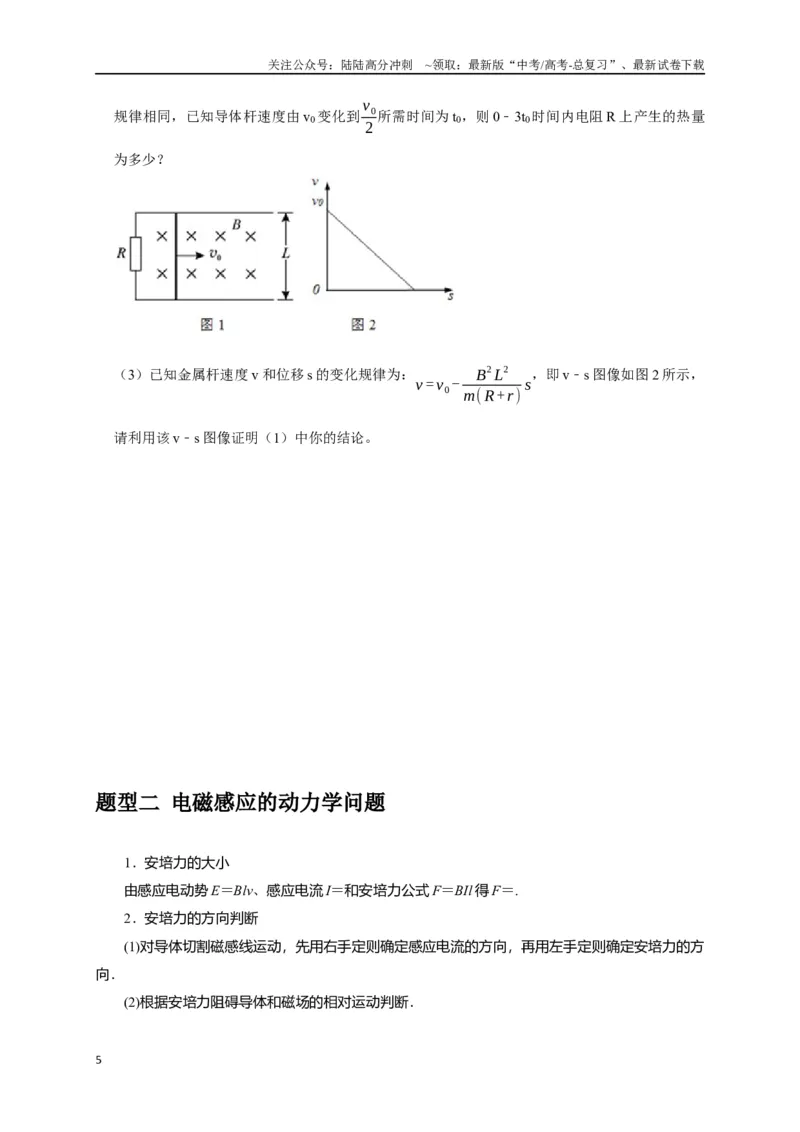

（1）定性分析说明金属杆的运动情况（速度和加速度的变化情况）。
（2）宏观规律与微观规律有很多相似之处，导体杆速度随时间的变化规律和放射性元素的衰变
4
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
规律相同，已知导体杆速度由v0变化到v0
2
所需时间为t0，则0﹣3t0时间内电阻R 上产生的热量
为多少？
（3）已知金属杆速度v 和位移s 的变化规律为：v = v0-
B
2 L
2
m( R+r ) s，即v﹣s 图像如图2 所示，
请利用该v﹣s 图像证明（1）中你的结论。
题型二 电磁感应的动力学问题
1．安培力的大小
由感应电动势E＝Blv、感应电流I＝和安培力公式F＝BIl 得F＝.
2．安培力的方向判断
(1)对导体切割磁感线运动，先用右手定则确定感应电流的方向，再用左手定则确定安培力的方
向．
(2)根据安培力阻碍导体和磁场的相对运动判断．
5
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
3．电磁感应中的力和运动
电磁感应与力学问题的综合，涉及两大研究对象：电学对象与力学对象．联系两大研究对象的
桥梁是磁场对感应电流的安培力，其大小与方向的变化，直接导致两大研究对象的状态改变．

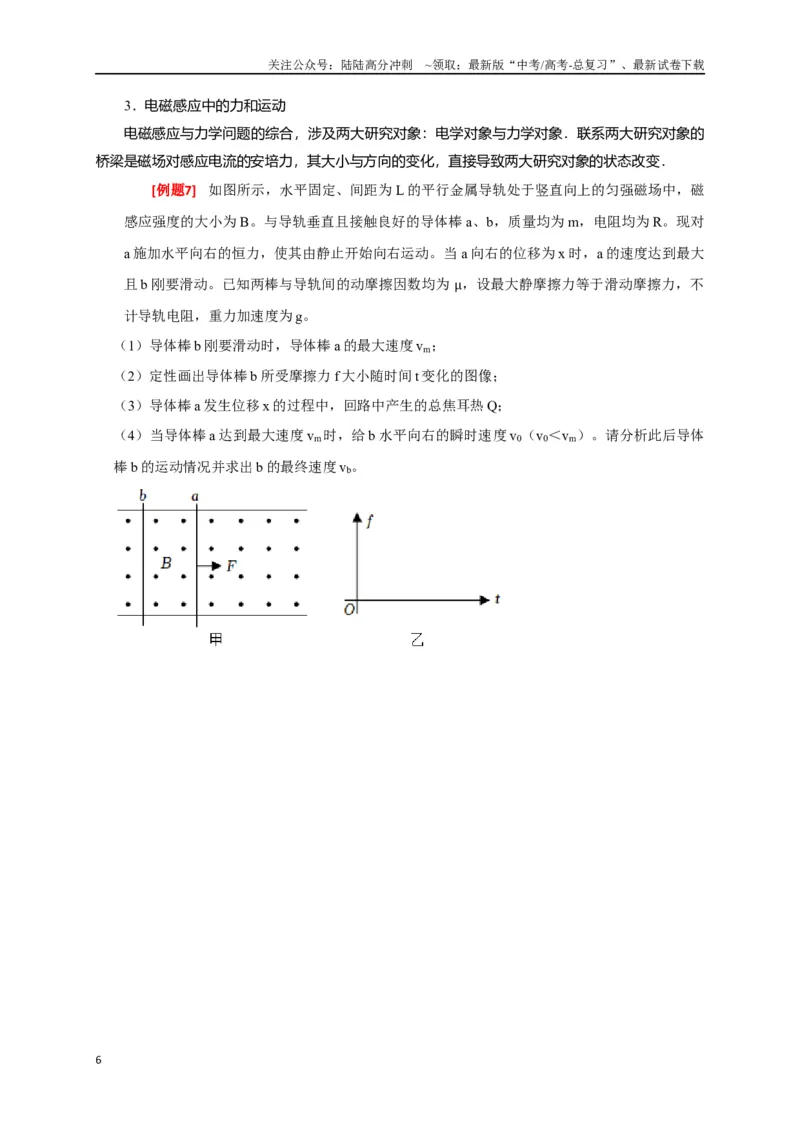

[例题7]
如图所示，水平固定、间距为L 的平行金属导轨处于竖直向上的匀强磁场中，磁
感应强度的大小为B。与导轨垂直且接触良好的导体棒a、b，质量均为m，电阻均为R。现对
a 施加水平向右的恒力，使其由静止开始向右运动。当a 向右的位移为x 时，a 的速度达到最大
且b 刚要滑动。已知两棒与导轨间的动摩擦因数均为μ，设最大静摩擦力等于滑动摩擦力，不
计导轨电阻，重力加速度为g。
（1）导体棒b 刚要滑动时，导体棒a 的最大速度vm；
（2）定性画出导体棒b 所受摩擦力f 大小随时间t 变化的图像；
（3）导体棒a 发生位移x 的过程中，回路中产生的总焦耳热Q；
（4）当导体棒a 达到最大速度vm时，给b 水平向右的瞬时速度v0（v0＜vm）。请分析此后导体
棒b 的运动情况并求出b 的最终速度vb。
6
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载

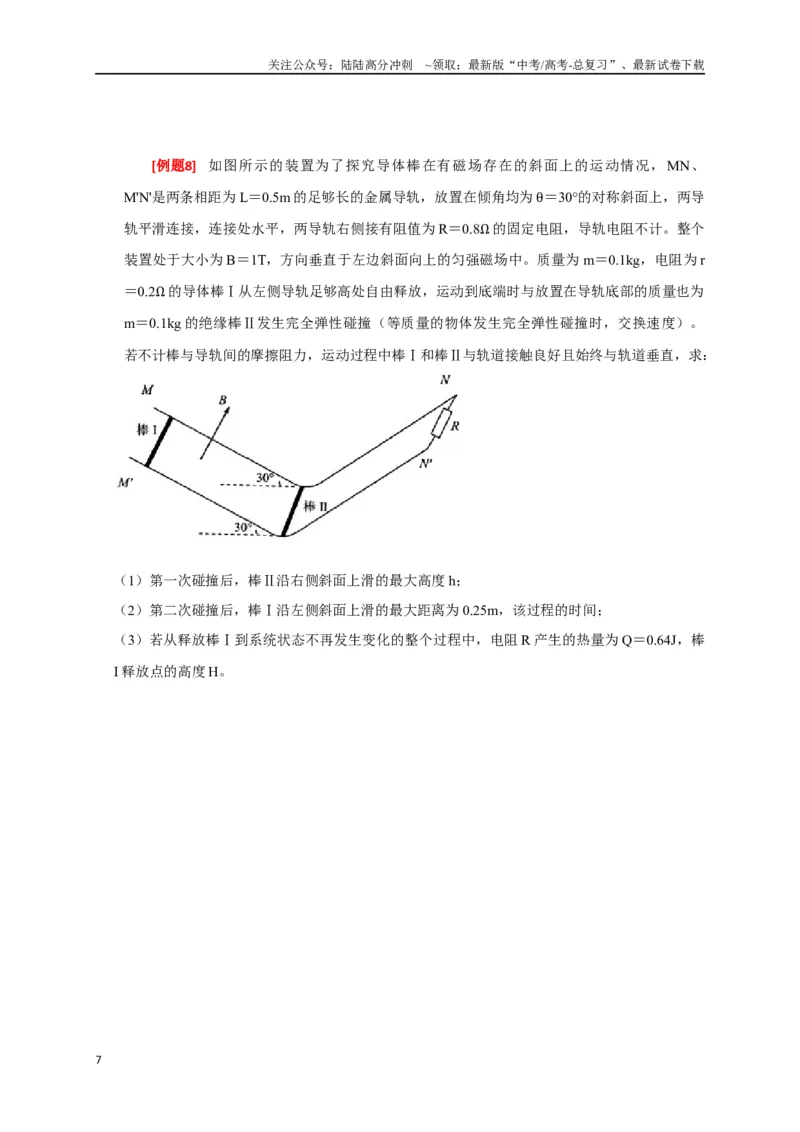

[例题8]
如图所示的装置为了探究导体棒在有磁场存在的斜面上的运动情况，MN、
M'N'是两条相距为L＝0.5m 的足够长的金属导轨，放置在倾角均为θ＝30°的对称斜面上，两导
轨平滑连接，连接处水平，两导轨右侧接有阻值为R＝0.8Ω 的固定电阻，导轨电阻不计。整个
装置处于大小为B＝1T，方向垂直于左边斜面向上的匀强磁场中。质量为m＝0.1kg，电阻为r
＝0.2Ω 的导体棒Ⅰ从左侧导轨足够高处自由释放，运动到底端时与放置在导轨底部的质量也为
m＝0.1kg 的绝缘棒Ⅱ发生完全弹性碰撞（等质量的物体发生完全弹性碰撞时，交换速度）。
若不计棒与导轨间的摩擦阻力，运动过程中棒Ⅰ和棒Ⅱ与轨道接触良好且始终与轨道垂直，求：
（1）第一次碰撞后，棒Ⅱ沿右侧斜面上滑的最大高度h；
（2）第二次碰撞后，棒Ⅰ沿左侧斜面上滑的最大距离为0.25m，该过程的时间；
（3）若从释放棒Ⅰ到系统状态不再发生变化的整个过程中，电阻R 产生的热量为Q＝0.64J，棒
I 释放点的高度H。
7
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载

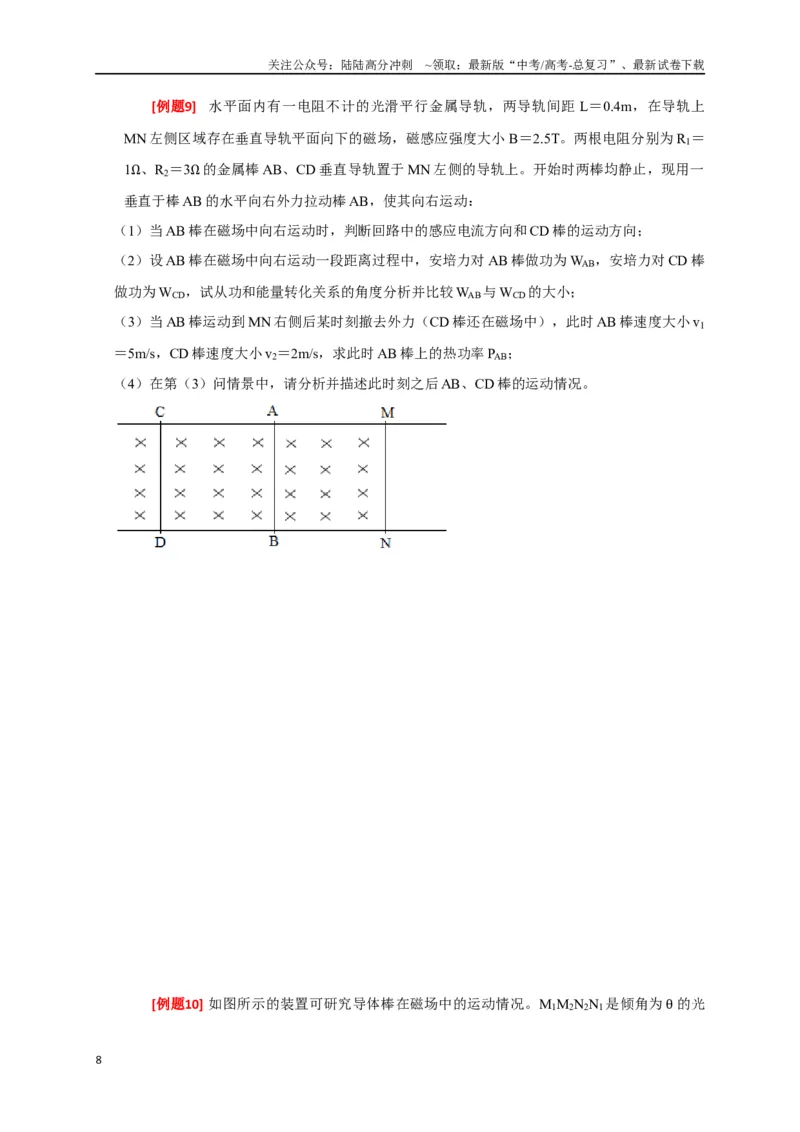

[例题9]
