编号：YJXB.XYTYC-
曲江电竞产业园--场馆区
施工组织设计
编 制 人 ：
刘航
审 核 人 ：
普永刚审 批 人 ：
张林
二○二一年十月电竞产业园—场馆区 施工组织设计
目录
1. 编制依据...........................................................................................................................1
1.1 施工合同................................................................................................................1
1.2 施工图纸................................................................................................................1
1.3 应用的主要规范、规程、标准............................................................................1
1.4 应用的主要图集....................................................................................................4
1.5 应用的主要法规....................................................................................................5
1.6 其他........................................................................................................................6
2. 工程概况...........................................................................................................................7
2.1 工程基本情况和各参建方基本情况....................................................................7
2.2 工程建设地点特征................................................................................................8
2.3 各专业设计简介..................................................................................................12
2.4 现场条件..............................................................................................................21
2.5 承包任务划分......................................................................................................23
2.6 施工重难点及保证措施......................................................................................23
2.7 典型平面图、立面图、剖面图..........................................................................26
3. 施工部署.........................................................................................................................27
3.1 施工管理目标......................................................................................................27
3.2 施工部署原则......................................................................................................29
3.3 组织机构..............................................................................................................30
3.4 总体施工顺序及施工区域划分..........................................................................36
3.5 主要施工机械、设备供应计划..........................................................................43
3.6 主要劳动力计划..................................................................................................44
3.7 协调与配合..........................................................................................................46电竞产业园—场馆区 施工组织设计
4. 总进度计划.....................................................................................................................50
4.1 施工阶段目标控制计划......................................................................................50
4.2 施工总控进度计划及编制说明..........................................................................52
4.3 施工进度关键线路..............................................................................................53
4.4 实现工期目标技术措施......................................................................................54
5. 施工准备与资源配置计划.............................................................................................55
5.1 技术准备..............................................................................................................55
5.2 施工现场准备......................................................................................................67
6. 主要施工方法.................................................................................................................76
6.1 测量工程..............................................................................................................76
6.2 基坑支护..............................................................................................................79
6.3 土方工程..............................................................................................................86
6.4 SDDC桩地基处理工程.......................................................................................93
6.5 钢筋混凝土灌注桩..............................................................................................95
6.6 防水工程..............................................................................................................99
6.7 钢筋工程............................................................................................................104
6.8 模板工程............................................................................................................109
6.9 混凝土工程........................................................................................................117
6.10 钢结构工程......................................................................................................121
6.11 人防工程施工..................................................................................................137
6.12 砌筑工程..........................................................................................................139
6.13 脚手架工程......................................................................................................145
6.14 装饰装修工程..................................................................................................151
6.15 幕墙工程..........................................................................................................172
6.16 屋面工程..........................................................................................................174电竞产业园—场馆区 施工组织设计
6.17 机电安装工程..................................................................................................186
6.18 室外工程..........................................................................................................234
6.19 季节性施工技术措施......................................................................................249
7. 绿色施工管理...............................................................................................................253
7.1 绿色施工目标....................................................................................................253
7.2 组织机构............................................................................................................253
7.3 实施措施............................................................................................................254
7.4 技术措施............................................................................................................255
8. 主要管理措施...............................................................................................................257
8.1 EPC工程总承包管理措施................................................................................257
8.2 工期保证措施....................................................................................................266
8.3 质量保证措施....................................................................................................267
8.4 技术管理措施....................................................................................................297
8.5 安全保证措施....................................................................................................298
8.6 文明施工保证措施............................................................................................319
8.7 消防措施............................................................................................................321
8.8 CI管理措施.......................................................................................................323
8.9 降低成本措施....................................................................................................329
8.10 成品保护措施..................................................................................................331
8.11 疫情防控措施..................................................................................................332
8.12 危大工程管理..................................................................................................333
8.13 应急处置措施..................................................................................................355
9. 施工总平面图...............................................................................................................371
9.1 现场情况说明....................................................................................................371
9.2 施工现场平面图设计布置原则........................................................................371电竞产业园—场馆区 施工组织设计
10. BIM技术应用.............................................................................................................374
10.1 BIM组织机构..................................................................................................374
10.2 BIM的应用......................................................................................................377
11. 附件.............................................................................................................................391
11.1 附件一：典型平面图、立面图、剖面图......................................................391

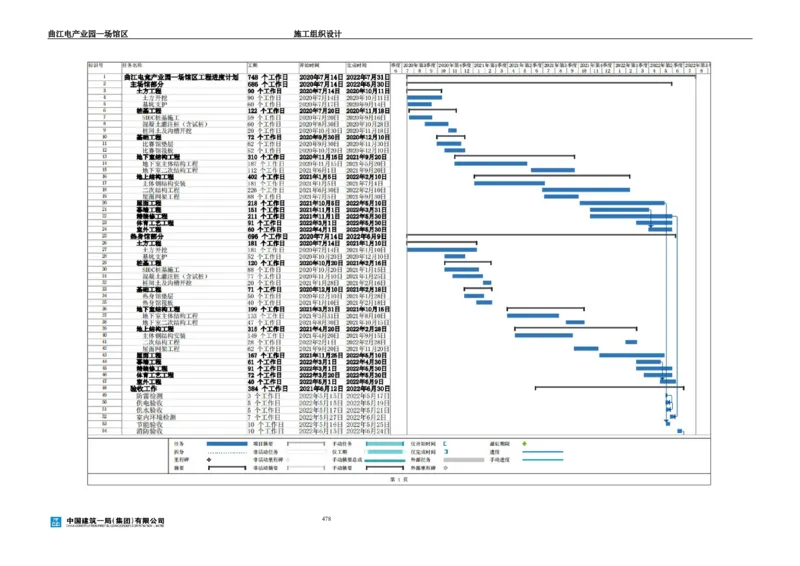

11.2 附件二：计划开、竣工日期和施工进度......................................................394

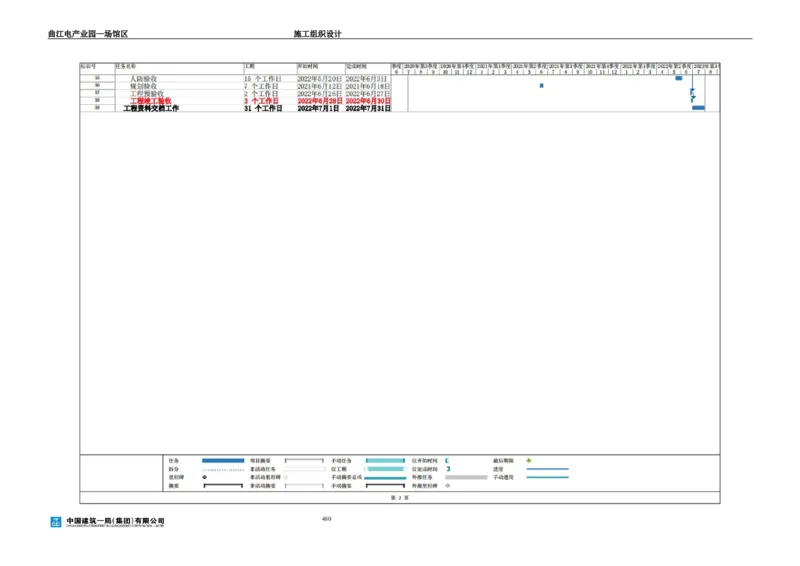

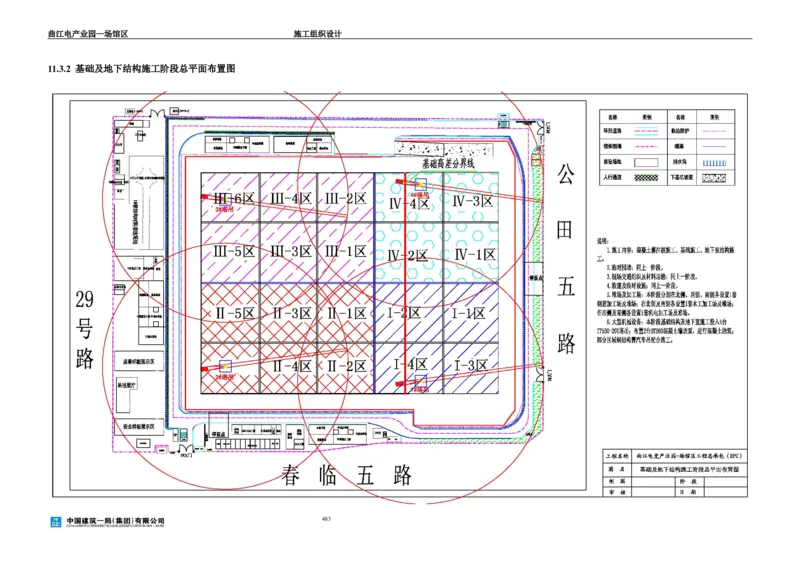

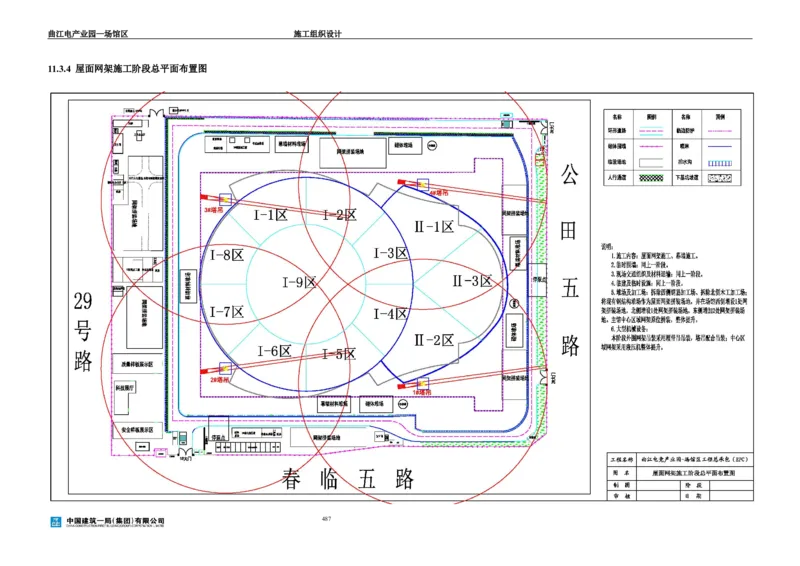

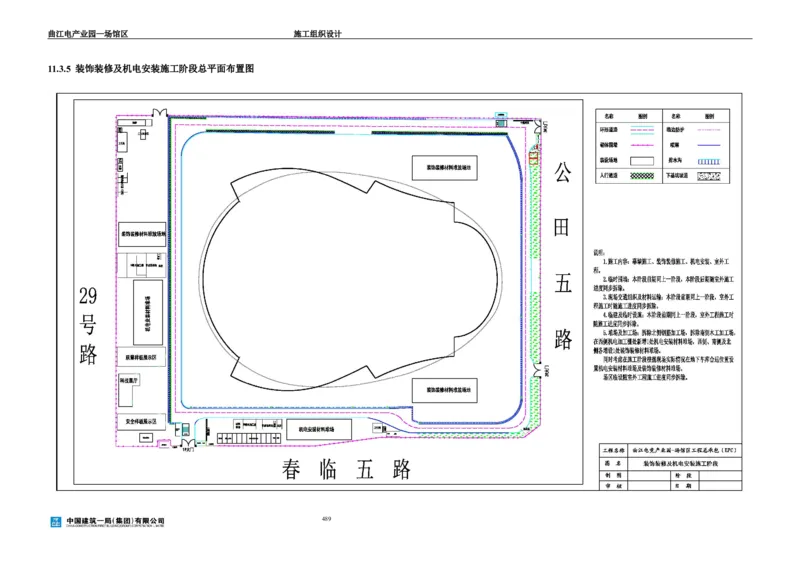

11.3 附件三：各阶段施工总平面布置图..............................................................396
11.4 附件四：临时用电平面布置图......................................................................401

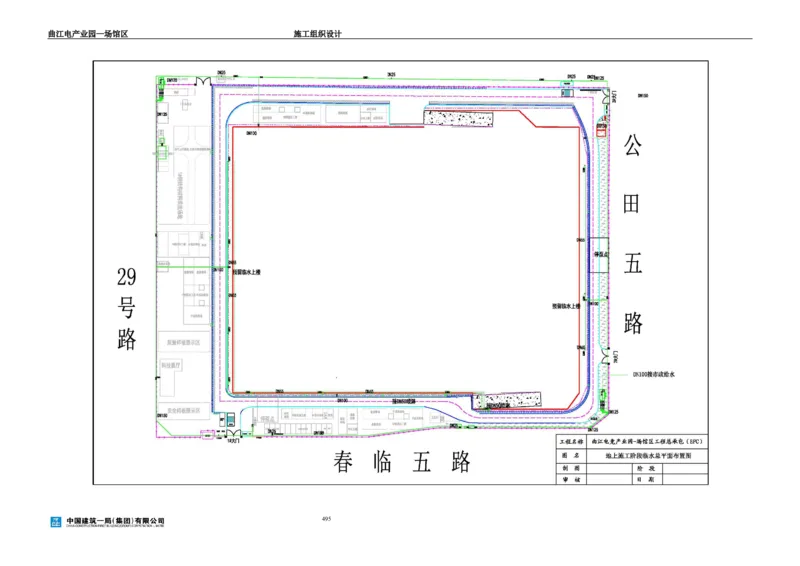

11.5 附件五：临时用水平面布置图......................................................................402曲江电产业园—场馆区 施工组织设计
1. 编制依据
1.1 施工合同
表1.1-1
序号 合同名称 编号 签订日期
1 电竞产业园—场馆区合同 ZJ房-DJCGQ第010号 2020.7.29
1.2 施工图纸
表1.2-1
序号 图纸名称 图纸编号 出图日期
1 建筑施工图 建施01～建施84 2020.11
2 结构施工图 结施01～结施46 2020.11
3 给排水施工图 水施01～水施33 2020.11
4 暖通施工图 设施01～设施61 2020.11
5 电气施工图 电施01～电施53 2020.11
6 智能化施工图 弱电施01～弱电施46 2020.11
1.3 应用的主要规范、规程、标准
表1.3-1
类别 序号 标准名称 编号
1 《房屋建筑制图统一标准》 GB/T 50001-2017
2 《建筑结构荷载规范》 GB 50009-2012
国家
3 《钢结构设计标准》 GB 50017-2017
（GB
） 4 《湿陷性黄土地区建筑标准》 GB 50025-2018
5 《工程测量标准》 GB 50026-2020
6 《人民防空地下室设计规范》 GB 50038-2005
1曲江电产业园—场馆区 施工组织设计
类别 序号 标准名称 编号
7 《汽车库、修车库、停车场设计防火规范》 GB 50067-2014
8 《建筑制图标准》 GB/T 50104-2010
9 《建筑结构制图标准》 GB/T 50105-2010
10 《建筑给水排水制图标准》 GB/T 50106-2010
11 《地下工程防水技术规范》 GB 50108-2008
12 《混凝土外加剂应用技术规范》 GB 50119-2013
13 《电气装置安装工程电气设备交接试验标准》 GB 50150-2016
14 《建筑地基基础工程施工质量验收标准》 GB 50202-2018
15 《砌体结构工程施工质量验收规范》 GB 50203-2011
16 《混凝土结构工程施工质量验收规范》 GB 50204-2015
17 《钢结构工程施工质量验收规范》 GB 50205-2020
18 《屋面工程质量验收规范》 GB 50207-2012
19 《地下防水工程质量验收规范》 GB 50208-2011
20 《建筑地面工程施工质量验收规范》 GB 50209-2010
21 《建筑装饰装修工程质量验收标准》 GB 50210-2018
22 《建筑内部装修设计防火规范》 GB 50222-2017
23 《通风与空调工程施工质量验收规范》 GB 50243-2016
24 《电气装置安装工程低压电器施工及验收规范》 GB 50254-2014
25 《建筑工程施工质量验收统一标准》 GB 50300-2013
26 《建筑电气工程施工质量验收规范》 GB 50303-2015
27 《建设工程项目管理规范》 GB/T 50326-2017
28 《建筑边坡工程技术规范》 GB 50330-2013
29 《建筑物电子信息系统防雷技术规范》 GB 50343-2012
30 《屋面工程技术规范》 GB 50345-2012
31 《安全防范工程技术标准》 GB 50348-2018
2曲江电产业园—场馆区 施工组织设计
类别 序号 标准名称 编号
32 《建设项目工程总承包管理规范》 GB/T 50358-2017
33 《建筑施工组织设计规范》 GB/T 50502-2009
34 《钢结构现场检测技术标准》 GB/T50621-2010
35 《钢结构焊接规范》 GB 50661-2011
36 《混凝土结构工程施工规范》 GB 50666-2011
37 《建筑材料放射性核素限量》 GB 6566-2010
38 《室内装饰装修材料内墙涂料中有害物质限量》 GB 18582-2020
39 《室内装饰装修材料胶粘剂中有害物质限量》 GB 18583-2008
40 《混凝土外加剂中释放氨的限量》 GB 18588-2001
41 《装配式混凝土建筑技术标准》 GB/T 51231-2016
42 《火灾自动报警系统施工及验收标准》 GB 50166-2019
43 《电气装置安装工程电缆线路施工及验收标准》 GB 50168-2018
44 《电气装置安装工程接地装置施工及验收规范》 GB 50169-2016
45 《电气装置安装工程旋转电机施工及验收标准》 GB 50170-2018
46 《电气装置安装工程低压电器施工及验收规范》 GB 50254-2014
47 《电气装置安装工程电气设备交接试验标准》 GB 50150-2016
48 《建筑电气工程施工质量验收规范》 GB 50303-2015
49 《建筑给水排水及采暖工程施工质量验收规范》 GB 50242-2002
50 《通风与空调工程施工质量验收规范》 GB 50243-2016
51 《自动喷水灭火系统施工及验收规范》 GB 50261-2017
52 《给水排水管道工程施工及验收规范》 GB 50268-2008
53 《建筑给水排水设计标准》 GB 50015-2019
54 《供配电系统设计规范》 GB 50052-2009
55 《建筑物防雷设计规范》 GB 50057-2010
56 《综合布线系统工程验收规范》 GB/T50312-2016
57 《涂覆涂料前钢材表面处理 表面清洁度的目视评定 GB/T 8923.1-2011
第1部分：未涂覆过的钢材表面和全面清除原有涂层
3曲江电产业园—场馆区 施工组织设计
类别 序号 标准名称 编号
后的钢材表面的锈蚀等级和处理等级》
《涂覆涂料前钢材表面处理 表面清洁度的目视评定
58 第2部分: 已涂覆过的钢材表面局部清除原有涂层后 GB/T 8923.2-2008
的处理等级》
《涂覆涂料前钢材表面处理 表面清洁度的目视评定
59 第3部分：焊缝、边缘和其他区域的表面缺陷的处理 GB/T 8923.3-2009
等级》
《气焊、焊条电弧焊、气体保护焊和高能束焊的推荐
60 GB/T 985.1-2008
坡口》
61 《埋弧焊的推荐坡口》 GB/T 985.2-2008
1 《建筑变形测量规范》 JGJ 8-2016
2 《混凝土泵送施工技术规程》 JGJ/T 10-2011
3 《钢筋焊接及验收规程》 JGJ 18-2012
4 《建筑机械使用安全技术规程》 JGJ 33-2012
5 《施工现场临时用电安全技术规范(附条文说明)》 JGJ 46-2005
6 《普通混凝土配合比设计规程》 JGJ 55-2011
行业
7 《建筑施工安全检查标准》 JGJ 59-2011
（JGJ
）
8 《砌筑砂浆配合比设计规程》 JGJ/T 98-2010
9 《建筑工程冬期施工规程》 JGJ 104-2011
10 《建筑工程饰面砖粘结强度检验标准》 JGJ 110-2017
11 《建筑玻璃应用技术规程》 JGJ 113-2015
12 《外墙饰面砖工程施工及验收规程》 JGJ 126-2015
13 《建筑施工扣件式钢管脚手架安全技术规范》 JGJ 130-2011
1 《钢结构防火涂料应用技术规范》 CECS 24-2020
中国
工程 2 《建筑给水钢塑复合管管道工程技术规程》 CECS 125-2020
建设
标准 3 《建筑防火封堵应用技术规程》 CECS 154-2003
化协
会 4 《膜结构技术规程》 CECS 158-2015
（CEC 5 《建筑钢结构防火技术规范》 CECS 200-2006
S）
6 《高性能混凝土应用技术规程》 CECS 207-2006
4曲江电产业园—场馆区 施工组织设计
类别 序号 标准名称 编号
7 《钢结构防腐蚀涂装技术规程》 CECS 343-2013
1 《建筑地基基础工程施工工艺标准》 DBJ/T 61-29-2016
2 《建筑基坑支护技术与安全规程》 DBJ61/T105-2015
3 《陕西省挤密桩法处理地基技术规程[附条文说明]》 DBJ 61-2-2006
4 《砌体工程施工工艺标准》 DBJ/T 61-30-2016
5 《混凝土结构工程施工工艺标准》 DBJ/T 61-31-2016
6 《钢结构工程施工工艺标准》 DBJ/T 61-32-2016
7 《陕西省钢结构工程施工工艺标准》 DBJT 61-32-2016
8 《屋面工程施工工艺标准》 DBJ/T 61-34-2016
9 《地下工程防水施工工艺标准》 DBJ/T 61-35-2016
10 《建筑地面工程施工工艺标准》 DBJ/T 61-36-2016
11 《建筑装饰装修工程施工工艺标准》 DBJ/T 61-37-2016
地方
12 《建筑幕墙工程技术标准[附条文说明]》 DBJ 61/T 161-2019
标准
《陕西省建筑外墙混凝土保温幕墙工程技术规程[附
13 DBJ 61/T 156-2019
条文说明]》
《陕西省岩棉板外墙外保温系统应用技术规范[附条
14 DBJ61/T 75-2013
文说明]》
15 《建筑节能工程施工工艺标准》 DBJ 61/T 121-2016
16 《建筑给排水及采暖工程施工工艺标准》 DBJ/T 61-38-2016
17 《通风与空调工程施工工艺标准》 DBJ/T 61-39-2016
18 《建筑电气工程施工工艺标准》 DBJ/T 61-40-2016
19 《智能建筑工程施工工艺标准》 DBJ/T 61-42-2016
20 《预制混凝土构件质量检验标准》 DB11/T 968-2021
21 《膜结构施工质量验收规范》 DB1I/T743-2010
22 《电梯工程施工工艺标准》 DBJ/T 61-41-2016
1.4 应用的主要图集
5曲江电产业园—场馆区 施工组织设计
表1.4-1
类别 序号 图集名称 编号
1 《建筑构造通用图集》 88J1～14
2 《建筑设备施工安装图集》 91SB1～12
《混凝土结构施工图平面整体表示方法制图规则和构
3 16G101系列图集
造详图》
4 《建筑物抗震构造详图》 11G329-1
5 《建筑电气通用图集》 92DQ系列
6 《常用低压配电设备安装》 04D702－1
7 《建筑排水设备附件构造及安装》 04S301
8 《火灾报警及消防控制》 04X501
9 《常用灯具安装》 96D702-2
国家
10 《综合布线系统工程设计施工图集》 02X101-3
11 《智能建筑弱电工程施工安装图集》 99X700(上)
12 《智能建筑弱电工程施工安装图集》 99X700(下)
13 《防水套管》 02S404
14 《钢梯》 15J401
15 《风管测量孔和检查门》 06K131
16 《卫生设备安装》 09S304
17 《外墙外保温建筑构》 10J121
18 《常用小型仪表及特种阀门选用安装》 01SS105
19 《消防水泵接合器安装2003年局部修改版》 99（03）S203
1 《塑钢门窗》 陕09J06-2
2 《电力线路敷设及安装》 陕09D3
3 《电力控制及照明装置》 陕09D4
地方
4 《智能化系统设备安装》 陕09D5
5 《陕西建筑标准设计(建筑专业) 》 陕09J01-10
6 《陕西建筑标准设计(暖通空调) 》 陕09N1-N4
6曲江电产业园—场馆区 施工组织设计
类别 序号 图集名称 编号
1.5 应用的主要法规
表1.5-1
类别 序号 法规名称 编号
1 中华人民共和国合同法 中华人民共和国主席令第15号
2 中华人民共和国招投标法 中华人民共和国主席令第21号
3 中华人民共和国环境保护法 中华人民共和国主席令第22号
4 中华人民共和国安全生产法 中华人民共和国主席令第70号
5 中华人民共和国建筑法 中华人民共和国主席令第91号
中华人民共和国国务院令第279
6 建设工程质量管理条例
号
中华人民共和国国务院令第393
7 建设工程安全生产管理条例
号
国家 8 房屋建筑工程质量保修办法 建设部令第80号
关于加强建筑工程室内环境质量管理的
9 建办质[2002]17号
若干意见
住房城乡建设部办公厅关于实施《危险
10 性较大的分部分项工程安全管理规定》 建办质〔2018〕31号
有关问题的通知
危险性较大的分部分项工程安全管理规
11 住房城乡建设部令第37号
定
12 全国民用建筑工程设计技术措施 建质[2009]124号
13 建筑工程设计文件编制深度规定 建质[2008]216号
14 建筑安全玻璃管理规定 发改运行[2003]2116号文
1 陕西省建筑节能条例
2 关于进一步加强建筑节能产品与新型墙体材料确认登记管理工作的通知
地方
陕西省建设厅关于贯彻落实建设部《建设工程质量检测管理办法》的实施意
3
见
7曲江电产业园—场馆区 施工组织设计
1.6 其他
表1.6-1
序号 类别 名称 编号
1 设计资料 岩土工程勘察报告 /
公司质量、环境、职业安全健康
2 企业 /
管理体系程序文件
3 企业 公司技术管理手册 /
4 企业 公司质量管理手册 /
8曲江电产业园—场馆区 施工组织设计
2. 工程概况
2.1 工程基本情况和各参建方基本情况
表2.1-1
序号 项目 内容
1 工程名称 曲江电竞产业园--场馆区
2 工程地址 陕西省西安市曲江新区公田五路与春临五路西北角
3 建设单位 西安曲江电竞产业园发展有限公司
4 勘察单位 西北综合勘察设计研究院
5 工程总承包 中国建筑一局（集团）有限公司
6 单位 中国建筑西北设计研究院有限公司
7 监理单位 中咨工程管理咨询有限公司
工程承包范围：包含曲江电竞产业园--场馆区的施工图设计、
设计概算及施工总承包。包含但不限于设计、材料设备采购、工程
施工总承包至竣工验收合格及整体移交，工程保修期内缺陷修复和
保修工作，具体详见设计任务书和施工图纸。
设计包括但不限于：建筑单体、室外总体、室内装修、体育工
8 合同范围 艺等与项目相关内容的施工图设计、设计概算；设计总承包管理、
技术配合和相应的设计代表驻工地服务等工作以及满足现行设计规
范规定的全部工作。
施工总承包范围包括但不限于：包含场馆主馆、场馆副馆、地
下车库、室外总体、景观绿化、装饰装修及设备采购安装等工程及
竣工验收、工程资料移交档案馆并完成建设工程备案。
9 承包方式 EPC工程总承包
10 合同工期 总工期660日历天（含设计周期）
11 合同质量目标 合格、鲁班奖
9曲江电产业园—场馆区 施工组织设计
序号 项目 内容

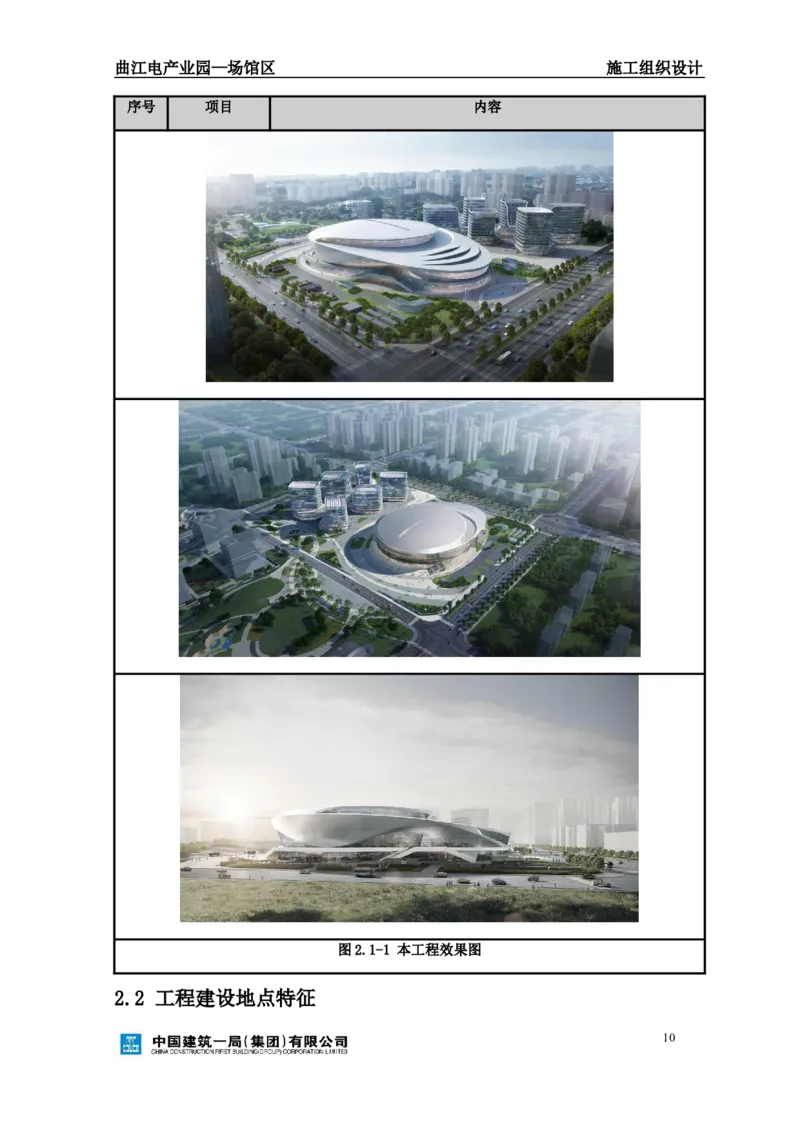

图2.1-1 本工程效果图
2.2 工程建设地点特征
10曲江电产业园—场馆区 施工组织设计
2.2.1 地理位置
本工程建设地址位于西安市曲江新区，春临四路以南，春临五路以北，东临公
田五路，西临公田四路。场地南侧为正在建设的金地集团住宅楼，东侧为曲江三小。
北侧和西侧为待开发的地块，周边交通便利。
图2.2.1-1 现场场地位置示意图
2.2.2 水文地质
根据地质勘察报告，北侧基坑顶标高523.00m，东侧基坑顶标高522.5m，南侧
及西侧基坑顶标高 522.50m～525.00m，基坑高差 2.5m，西侧比赛馆基坑底标高
516.40m，支护深度6.10～8.60m，东侧热身馆基坑底标高510.93m，支护深度12.07
～12.77m，基坑周长约为724.4m，整体地势比较平坦。地貌单元属黄土塬。
基坑南、东两侧临近已建市政路，北侧西侧临近规划路，地下分部市政管线
（沟）较多。
根据岩土工程勘察报告，场地基坑主要影响范围内的地层情况如下：
①-1素填土Q4Mml，褐黄色。土质不均匀，结构疏松，以粘性土及耕土为主，
11曲江电产业园—场馆区 施工组织设计
含少量植物根茎，零星砖渣等。其厚度为0.3～3.0m，底层标高519.51～527.81m。
①杂填土Q4ml：杂色，土质不均匀，结构疏松，以粘性土为主，含生活垃圾，
含较多砖瓦碎块及砖渣等。其厚度为0.4～1.9m，底层标高为520.94～526.47m。
②黄土Q3eol：褐黄色，土质均匀，具大孔性，针状空隙很发育，含植物根系，
钙质结核及钙质条纹等。可塑，属中～高压缩性土。具轻微~中等湿陷性。本层厚度
为1.7～5.5m，底层埋深为1.7～6.2m，底层标高为522.05～523.47m。
③古土壤Q3el：棕红色。土质均匀，具大孔性，针状空隙较发育，具块状结构，
含氧化铁、钙质条纹及钙质结核等。硬塑～可塑。属中压缩性土。具有轻微～中等
湿陷性。本层厚度为0.5～1.9m，底层埋深为0.5～7.7m，底层标高为519.81～
522.95m。
④黄土Q2eol：褐黄色，土质均匀，具大孔性，针状空隙很发育，含植物根系，
钙质结核及钙质条纹等。硬塑～可塑。属中压缩性土。具轻微～中等湿陷性及自重
湿陷性。本层厚度为0.9～6.0m，底层埋深为2.6～13.5m，底层标高为514.01～
519.54m。
⑤黄土Q2eol：褐黄～黄褐色。土质均匀，具大孔性，针状空隙较发育，含少
量钙质条纹及钙质结核，偶见蜗牛壳碎片等。硬塑～可塑。属中压缩性土，具轻微~
中等湿陷性和自重湿陷性。本层厚度为4.0～4.3m，底层埋深为2.6～13.5m，底层
标高为509.91～515.44m。
⑥古土壤Q2el：棕红色。土质均匀，针状空隙较发育，具块状结构，含氧化铁，
钙质条纹及钙质结核等。硬塑~可塑。属中压缩性土。具轻微~中等湿陷性和自重湿
陷性。本层厚度为2.6～3.1m，底层埋深为9.7～20.3m，底层标高为507.11～
512.44m。
2.2.2.1 土的物理力学性质指标
表2.2.2.1-1
地层名称 重度 内摩擦 液性指数
地层 粘聚力 土钉/锚索极限粘
（KN/m³ 角
12曲江电产业园—场馆区 施工组织设计
编号 ） （kPa） （°） 接强度标准值
杂（素）填土 ① 8.0 10 15 / 25/30
黄土 ② 15.4 28 18 0.43 45/50
古土壤 ③ 15.8 9 21 0.33 50/55
黄土 ④ 15.5 30 22 0.39 50/55
黄土 ⑤ 15.6 19 22 0.41 45/50
古土壤 ⑥ 15.7 31 21 0.38 50/55
2.2.2.2 地基土物理力学指标
根据本工程勘察报告建议，该基坑支护设计等所需参数根据该表并结合地区施
工经验进行选取，地基土主要物理力学指标一览表。
表2.2.2.2-1
重度 内摩擦角
粘聚力（kPa） 渗透系数 承载力特
（KN/m³） （度）
层号 名称 征
（m/d） f (kPa）
天然 饱和 水上 水下 水上 水下 ak
①-1 杂填土 17.4 - 10.0 - 17.0 - - 60
① 素填土 18.0 - 5.0 - 10.0 - - 80
② 黄土状土 18.1 - 30.0 - 17.0 - - 130
黄土状粉
③ 18.7 21.2 26.0 20.0 19.0 15.0 2.0 150
质黏土
④ 粉质黏土 19.3 21.7 28.0 22.4 23.0 18.4 2.0 160
⑤ 中粗砂 20.0 20.0 2.0 2.0 30.0 24.0 22.0 260
⑥ 粉质黏土 19.7 22.4 28.0 22.0 20.0 16.0 80.0 180
⑦ 中粗砂 20.0 20.0 2.0 2.0 30.0 24.0 22.0 330
勘察期间，实测场地地下水稳定水位埋深45.6～49.6m，相应的水位标高介于
475.61～476.74m，基坑开挖深度516.4m，地下水位年变幅水位1.0～2.0m，勘察期
间属于平水期，基坑底标高高于水位标高约40m，水位埋深较深，因此施工中不考
虑降水施工，仅考虑截水及排水施工。
13曲江电产业园—场馆区 施工组织设计
2.2.3 气候条件
西安市平原地区属暖温带半湿润大陆性季风气候，冷暖干湿四季分明。冬季寒
冷、风小、多雾、少雨雪；春季温暖、干燥、多风、气候多变；夏季炎热多雨，伏
旱突出，多雷雨大风；秋季凉爽，气温速降，秋淋明显。年平均气温13.0℃～
13.7℃，最冷1月份平均气温-1.2℃～0.0℃，最热7月份平均气温26.3℃～
26.6℃，年极端最低气温-21.2℃（蓝田1991年12月28日），年极端最高气温
43.4℃（长安1966年6月19日）。年降水量522.4～719.5毫米，由北向南递增。7
月、9月为两个明显降水高峰月。年日照时数1646.1～2114.9小时，年主导风向各
地有差异，西安市区为东北风，周至、户县为西风，高陵、临潼为东东北风，长安
为东南风，蓝田为西北风。气象灾害有干旱、连阴雨、暴雨、洪涝、城市内涝、冰
雹、大风、干热风、高温、雷电、沙尘、大雾、霾、寒潮、低温冻害。
14曲江电产业园—场馆区 施工组织设计
2.3 各专业设计简介
2.3.1 建筑设计概况
2.3.1.1 电竞馆建筑设计概况
表2.3.1.1-1
序号 项目 内容
1 建筑功能 主要为电竞比赛看台及配套用房，地下为停车场兼做人防工程
2 建筑特点 大跨度钢结构幕墙工程
总用地面积 33567㎡ 总建筑面积 77650㎡
地下建筑面积 32450㎡ 地上建筑面积 45200㎡
3 建筑面积
建筑占用地面
17600㎡ 人防建筑面积 17260㎡
积
4 建筑层数 地上 5层 地下 1层/2层
5层 3.1m
4层 5.6m
地上部分层高 3层 4.9m
2层 4.9m
5 建筑层高
1层 5.0m
非人防区域层高 6.0m
地下部分层高 人防区域层高 4.2m
设备用房区域层高 6.75m
±0.00绝对
523.85m 室内外高差 0.30m
标高
6 建筑高度
基底标高 -7.5m 建筑总高 33.3m
横轴编号 A～T 纵轴编号 1～23
7 建筑平面 5200、6250、
10000、8400、
横轴轴线距离 7600、8400、 纵轴轴线距离
7300、1100
6600、7700
15曲江电产业园—场馆区 施工组织设计
序号 项目 内容
地下室防
8 二级
水等级
抗震设防
9 八度
烈度
蒸压砂加气轻质混凝土砌块、蒸压砂加气轻质混凝土条
墙体
板、轻钢龙骨隔墙
环氧磨石地面、铺地砖地面、水泥砂浆地面、防静电活动
地面
地板地面
环氧磨石地面、铺地砖地面、水泥砂浆地面、专业运动地
楼面
板、防静电活动地板地面
屋面 金属铝镁锰板屋面，硅PU屋面
建筑构造
10
及装修
门 木门、防火门、断桥铝合金门、防护密闭门、密闭门
窗 断桥铝合金窗
埃特板吊顶、拉伸铝网吊顶、三角铝板吊顶、粘贴矿棉吸
顶棚
声板顶棚、板底刮腻子涂料顶棚、铝合金条板吊顶
内墙面 乳胶漆墙面、釉面砖墙面、无机内墙涂料
外墙面 玻璃幕墙、铝合金蜂窝复合装饰板墙面、干挂石材外墙面
1.5厚交叉层压膜自粘防水卷材
屋面防水
1.5mm自粘防水卷材
厕浴间防水 350厚水泥砂浆结合层加防水剂
地下室底板防
1.5厚交叉层压膜自粘防水卷材两道
水
11 防水
1.5厚交叉层压膜自粘防水卷材两道（混凝土路面）
地下室顶板防
4厚耐根穿刺SBS改性沥青防水卷材一道
水
3厚SBS改性沥青防水卷材一道（绿化）
地下室侧墙防
1.5厚交叉层压膜自粘防水卷材两道
水
2.3.1.2 电竞馆建筑使用功能概况
表2.3.1.2-2
16曲江电产业园—场馆区 施工组织设计
序号 项 目 内 容
首层：比赛场地区、运动员活动区、竞赛管理区、贵宾休息区域、新闻媒
体区、器械库房
二层：低区观众层入口、观众休息厅、观众公厕、贵宾休息室、服务用
房、电梯、楼梯、主席台、观台
三层：贵宾包厢、卫生间、观台
1 建筑功能
四层：观台、卫生间
五层：声控室、大屏幕控制室、安保观察室、灯控室、评论室、广播室、
技术用房
地下层：设备用房、人防、停车场
2 建筑特点 地下混凝土结构+钢管混凝土叠合柱；地上大跨度钢结构
2.3.2 结构设计概况
表2.3.2-1
序号 项 目 内 容
基础形式 桩承台+连梁、抗水板基础
主体结构形式 钢筋混凝土+钢结构
1 结构形式
屋盖结构形式 网架结构
幕墙结构形式 铝板幕墙+玻璃幕墙
基底土质 湿陷性黄土
2 土质、水位
地下水位 475.61～476.74m
地基形式 素土挤密桩复合地基
3 地基 比赛馆单桩竖向受压承载力特征值不小于
地基承载力
2450kN,热身馆单桩竖向受压承载力特征值不
（kpa）
小于2300 kN
垫层 C15
底板 比赛馆C30P6，热身馆C30P8
混凝土强度等
4 柱 C30
级
墙 C30
梁、板 C30
17曲江电产业园—场馆区 施工组织设计
序号 项 目 内 容
设防烈度 8度
5 抗震设防
框架抗震等级：比赛馆：一级；热身馆：二
抗震等级
级
6 钢筋类别 钢筋等级 HPB300、HRB400E
机械连接 ≥16mm
7 钢筋连接形式
搭接绑扎 ＜16mm
基础底板厚度
250mm、300mm
（mm）
外墙厚度（mm） 250～350mm
内墙厚度（mm） 250～350mm
圆柱直径1600、1400、1300、1100
8 结构断面尺寸 柱主要截面尺寸
（mm）
方柱截面1100*1100、900*900、600*600
250×800、350×800、550×1000、
梁主要截面尺寸
650×1000、700×1100、1000×1300、
（mm）
350×2200
楼板厚度（mm） 120mm、180mm、200mm
9 二次结构 蒸压砂加气轻质混凝土砌块、蒸压砂加气轻质混凝土条板
二（a）类（地下室室内构件）、
砼结构环境类
10
别
二（b）类（±0.000m以下与土接触及室外露天构件）
11 后浇带 比赛馆共设置6道温度后浇带，后浇带宽度800mm
设计部位 地上钢结构，地下钢筋混凝土结构
跨度 比赛馆屋盖跨度112m、热身馆屋盖跨度48m
12 钢结构
强度等级 Q235B、Q345B
构件连接方式 螺栓连接、焊接
2.3.3 机电设计概况
2.3.3.1 给排水设计概况
18曲江电产业园—场馆区 施工组织设计
表2.3.3.1-1
序号 项 目 内 容
给水系统：本工程给水由市政自来水接入，从规划路与春临五路市政
给水干管分别引入一路DN200给水管，在接入管道上加设水表加以计量，并
设防污隔断阀。为保证供水的安全性与给水管网的经济性，采取给水管呈环
状与枝状相结合布置。室内给水主要根据建设单位提供的设计资料，生活用
水由市政给水管网供给，从规划路及春临五路分别接入一根DN200的生活给
水管道，市政水压按0.25MPa考虑。本建筑生活总日用水量为145.2m3/d，
最大时用水量为73.3m3/h，平均时用水量为39.6m3/h。根据建筑高度、水源
条件、节能和供水安全原则，给水系统分为两个区，-1F至2F为市政直供
区，由市政给水管网直接供水；3层及以上为加压区，在地下室生活水泵房
中统一设置一套变频调速供水装置及生活调节水箱供给。
污水系统：本项目在用地范围东北角设置两座G13-100SQF化粪池，污
水停留时间为12h,清掏周期为180天，建筑物污水在室外经管网收集后排
入化粪池，经化粪池处理后排入场地南侧环南路市政污水管网。排水管管
材：室内自流排水管（除虹吸雨水系统外）采用抗震柔性机制排水铸铁管
道，承插三角法兰连接；压力排水管采用内外壁热镀锌钢管，DN<100丝扣
连接，DN≥100卡箍连接。室外总体排水管采用双壁波纹高密度聚乙烯管
给排水
1 道，配套密封圈承插连接。
工程
废水系统：所有生活污废水采用有组织收集，生活污水经管网收集排
入室外化粪池，再排入出水处理站，处理后排入市政污水管网。
中水系统：制定合理的水资源规划方案，统筹、综合利用各种水资
源。有城市中水的尽可能的利用市政中水，同时要考虑雨水回用等非传统水
源的利用。
雨水系统：道路及建筑物雨水采取暗管收集，在道路边每隔一定距离
设置相应数量的雨水口，雨水检查井采用钢筋混凝土检查井。雨水经收集后
储存在地下150m3的雨水收集水池内，并经雨水处理机房处理后用于场地绿
化和道路浇洒用水,多余及溢流雨水排入市政雨水管网。
自动喷水灭火系统：本项目为单层大空间建筑，地上一层（局部五
层），地下一层，建筑定性为单层民用建筑，耐火等级地上二级，地下一
级，设自动灭火系统。根据人防工程平时使用的需要，人防内设消火栓及湿
式自动喷水灭火系统消防。
2.3.3.2 通风与空调工程
表2.3.3.2-1
序号 项目 内 容
空调系统：
通风
体育 室外空调管道选用螺旋焊缝钢管，材质为 Q235B，管材承压1.6MPa。保
与空
场地 温材料选用离心玻璃棉管壳（导热系数 0.034W/m.K ），燃烧等级为不燃A
调工
下室 级；保温厚度保温层厚度为70mm，管道保温保护层采用玻璃布乳化沥青保护
程
层。空调管道DN<50时采用焊接钢管，DN≥50时采用无缝钢管，保温材料选用
离心玻璃棉管壳（导热系数 0.034W/m.K ），燃烧等级为不燃A级；保温厚度
为: DN≤40的水管保温厚度25mm;4010m 20 15 合格
7 表面平 清水墙、柱 5 5 2m靠尺、塞尺 合格
174曲江电产业园—场馆区 施工组织设计
整度
8 混水墙、柱 8 5 合格
9 高、宽度 ±5 ±5 合格
门窗洞
拉线、尺量
口
10 上下口偏移 20 15 合格
11 水平缝 10 7 拉线、尺量 合格
灰缝
12 竖缝 20 10 吊线、尺量 合格
6.13 脚手架工程
本项目脚手架工程基本信息见表6.13-1。
表6.13-1
序号 部位 架体选型 参数
立杆间距0.9m
1 地下室 双排落地式钢管脚手架 水平杆间距1.5m
架体高度15.5m
6.13.1 落地钢管脚手架
6.13.1.1 搭设原则
应是从下到上、分步分层搭设、分步分层固定、分步分层校正、支撑、拦杆、
防护网同步搭设、分段验收的原则。
6.13.1.2 搭设步骤
图6.13.1.2-1 落地钢管脚手架搭设步骤
175曲江电产业园—场馆区 施工组织设计
6.13.1.3 技术要求
1）及时校正：每搭完一步脚手架后，应按规范规定及时校正步距、纵距、横距、
及立杆垂直度。
2）位置要正确：底座底板应准确放在定位线上，放线要按施工方案进行，变更
要有记录。
3）开始搭设时要注意安全：此时搭设立杆应每隔6跨设置一根抛撑，直至连墙
件稳固后方可视情况拆除。
4）及时设置连墙件：当架体搭至连墙件构造点时，在搭完该处立杆、纵横向水
平杆后，应立即设置连墙件，使用中严禁拆除。连墙件用钢管与原结构墙柱刚性连
接。
5）封闭交卷型脚手架同一步中纵向水平杆主尖四周交圈，应用直角扣件与内外
角固定。
6）主节点：此处必须设置纵、横向水平杆各一根，用直角扣件固定，在脚手架
使用期间，主节点的纵、横向水平杆和纵、横向扫地杆严禁拆除。
7）栏杆档脚板：应设置在立杆内侧，中栏杆居步中设置。
8）安全密目网：脚手架分层分段搭好后,在外架外侧满挂钢板网，不可遗漏。
176曲江电产业园—场馆区 施工组织设计
图6.13.1.3-1 落地脚手架样式及剪刀撑设置示意图
图6.13.1.3-2 落地脚手架搭设示意图
177曲江电产业园—场馆区 施工组织设计
6.13.1.4 脚手架的拆除
1）拆除准备工作
（1）对脚手架进行安全检查，应全面检查脚手架的扣件连接、连墙件，支撑体
系等是否符合构造要求；确认不存在严重隐患。如存在影响拆除脚手架安全的隐患，
应先对脚手架进行修整和加固，以保证脚手架在拆除过程中不发生危险；
（2）应根据检查结果确定拆除顺序和措施，经项目部批准后方可实施；应由施
工负责人进行安全技术交底；
（3）在拆除脚手架时，应先清除脚手板上的垃圾杂物，清除时严禁高空向下抛
掷，大块的装入容器内由垂直运输设备向下运送，能用扫帚集中的要集中装入容器
内运下；
（4）脚手架在拆除前，应先明确拆除范围、数量、时间和拆除顺序、方法、物
件垂直运输设备的数量，脚手架上的水平运输、人员组织，指挥联络的方法和用语，
拆除的安全措施和警戒区域，警戒区范围内要有醒目标志，专人负责看管。
2）拆除顺序
严格遵循拆除顺序，由上而下、后搭者先拆、先搭者后拆，同一部位拆除顺序
是：栏杆→脚手板→剪刀撑→大横杆→小横杆→立杆。连墙件必须随脚手架逐层拆
除，严禁先拆连墙件整层或数层后再拆除脚手架，分层拆除，高度不应大于2步，
如大于2步，应增设连墙件加固；
3）脚手架的拆除工艺
（1）拆除脚手架应遵循自上而下，先搭先拆的原则。即先拆拉杆、脚手板、剪
刀撑、斜撑，而后拆小横杆，大横杆，立杆等等（一般为安全网→栏杆→竹笆→剪
刀撑→小横杆→大横杆→立杆）；
（2）不准分立面拆架或在上下两步同时拆除，做到一步一漆，一杆一清，拆立
杆时要先抱住立杆再拆最后两个扣件，然后托住中间，再解端头扣件，所有连墙杆
178曲江电产业园—场馆区 施工组织设计
等必须随脚手架拆除同步下降，严禁先将连墙杆件整层或数层拆除后再拆脚手架，
分段拆除不得高度大于2步；
（3）拆除后下步架体的稳定性不被破坏，如附杆件被拆除前，应加设临时支撑
防止变形，拆除各标准节时应防止失稳；
（4）当拆除最后一根长钢管的高度时，应先在适当位置搭临时抛撑加固后拆除
连墙杆。
4）操作要点
（1）外脚手架的拆除一般严禁在垂直方向上同时作业，因此要事先做好其他垂
直方向工作的安排；
（2）拆除脚手架时，下部的出入口必须停止使用，对此除监护人员要特别注意
外，还应在出入口处设置明显的停用标志和围栏，此装置必须内外双面都设置；
（3）在拆除的脚手架周围，于坠落范围明显“禁止入内”字样的标志，并有专
人监护，以保证拆脚手架时无其他人员入内；
（4）对于拆除脚手架用的垂直运输设备要用滑轮和绳索运送或塔吊配合，严禁
乱扔乱抛，各构配件严禁抛掷至地面；并对操作人员和使用人员进行交底，规定联
络用语和方法，明确职责，以保证脚手架拆除时其垂直运输设备能安全运转；
（5）拆下的脚手架钢管、扣件及其他材料运至地面后，应及时清理，将合格的，
需要整修后重复使用的和应报废的加以区分，按规格堆放。对合格件应及时进行保
养，保养后送仓库保管以备今后使用；
（6）本工程脚手架拆除时遇大风、大雨、大雾天应停止作业；
（7）拆除时操作人员要系好安全带，穿软底防滑鞋、扎裹腿；
（8）各构配件严禁抛掷至地面。
6.13.1.5 外防护脚手架的安全防护
1）外防护脚手架立面安全防护
179曲江电产业园—场馆区 施工组织设计
（1）脚手架外侧满挂密目安全网进行全封闭；
（2）脚手架钢管表面刷黄色油漆，剪刀撑和踢脚板表面刷红白相间警示色，间
距300mm，踢脚板高300mm；
（3）每隔一组或两组剪刀撑设置一道300mm高踢脚板，固定于立杆内侧；
（4）底层脚手架外侧悬挂禁止攀爬和当心坠物提示牌。
图6.13.1.5-1 外脚手架立面防护图
2）外防护脚手架水平安全防护
（1）主体施工阶段，施工层、拆模层、脚手架第二层必须满铺脚手板，脚手板
离建筑物结构的距离满足规范要求。保证作业面铺板边缘与墙面间隙不大于
300mm。
（2）根据工期要求，每层楼面标高位置均设置一道硬质隔断防护（满铺脚手
板），并封闭一道水平网。
（3）脚手板铺设时严禁出现探头板，脚手板端头应用φ4mm镀锌铁丝固定在小
横杆上。
（4）拉结点的杆件及扣件涂刷红色油漆。并在拉结点附近悬挂5号禁拆外脚手
架拉结点提示牌。提示牌每层每面不少于2处。
180曲江电产业园—场馆区 施工组织设计
（5）拉结点的杆件用100×100×3mm的钢板上焊150mm钢管，钢板四个角用
M8×70mm的混凝土膨胀螺栓固定在楼板上。
3）外防护脚手架剪刀撑和横向斜撑
（1）本工程在外侧立面的两端各设置一道剪刀撑，并应由底至顶连续设置。中
间各道剪刀撑之间的距离不大于15m。每道剪刀撑宽度不小于4跨，并不小于6m。
斜杆与地面的倾角宜在45-60度之间。
（2）一字型、开口型双排架两断口必须设置横向斜撑。
（3）剪刀撑斜杆的接长必须采用搭接，搭接长度不小于1m，且不少于两扣件
紧固。
图6.13.1.5-2 剪刀撑布置示意图
4）脚手板的铺设
（1）结构施工时，作业层脚手板沿纵向应满铺，做到严密、牢固、铺平、铺稳、
铺实，不得有超过50mm的间隙。装修施工时，操作层的脚手板数不得少于四块且需
满铺，架子上不准留单块脚手板。
（2）脚手板采用对接形式，即对头铺设脚手板，在每块脚手板两端下面均要有
小横杆，杆离板端的距离应不小于150mm，小横杆应放正、绑牢。
（3）脚手板应在下列部位给予固定：
181曲江电产业园—场馆区 施工组织设计
①脚手板的两端及拐角处。
②沿板长方向间隔1.5-2.0m。
③坡道和平台的两端。
④其它可能发生滑移和翘起的部位。
5）上人马道
结构施工期间，脚手架内设临时行人斜道，人行马道的宽度不小于1m，坡度为
1：3，斜道及平台临边必须设两道1.2m高的护身栏和180mm高的挡脚板。平台外围
和斜道的外侧应设置剪刀撑，以增强斜道的稳固性。
6.14 装饰装修工程
6.14.1 室内装修概况
6.14.2 墙面抹灰
部分墙面均需进行水泥砂浆抹灰，抹灰工程的质量控制重点：裂缝、空鼓、表
面平整度、垂直度、阴阳角线条顺直清晰。
6.14.2.1 工艺流程
图6.14.2.1-1 工艺流程图
6.14.2.2 施工方法
1）墙体、顶棚基体表面的灰尘，污垢和油渍等，应清理干净，并洒水湿润。对
于砌体表面需进行洒水湿润；对于混凝土表面，需涂刷界面处理剂，以提高抹灰层
182曲江电产业园—场馆区 施工组织设计
与基层的粘结能力。
预埋铁件，管道等就按图纸位置、标高提前安装，并刷好防腐、防锈涂料，墙
面上的预留孔洞提前堵塞严实，将构造柱、过梁、圈梁表面凸出部分混凝土剔平。
对蜂窝、麻面、露筋等剔到实处，刷接口剂一道，等干后，紧跟用1:3水泥砂
浆分层补平，脚手眼应堵严，外露钢筋头，铅丝头等要剔除。
管道穿越墙洞，楼板洞应及时安放套管，并用1:3水泥砂浆或细石混凝土填嵌
密实，电线管、消火栓箱、配电箱安装完毕，并将背后露明部分钉好铅丝网。
2）根据室内高度和抹灰现场的具体情况，提前搭设好抹灰脚手架，架子应离开
墙面及墙角200～250mm。
3）根据设计图纸要求的抹灰质量等级，按基层表面平整垂直情况，吊垂直、套
方，找规矩，经检查后确定抹灰厚度，但最少不应小于7mm。墙面凹度较大时，用
水泥混合砂浆每层厚度宜为7～9mm分层衬平，操作时先抹上灰饼再抹下灰饼；抹灰
饼时要根据室内抹灰要求，以确定上下灰饼的正确位置，用靠尺板找好垂直与平整。
灰饼宜用1:3水泥砂浆抹成5cm见方形状。
4）用清水将墙面湿透，尘土、污物冲洗干净，根据已抹好的灰饼冲筋，此筋宽
度宜为8～10cm，填档子，抹底灰一般情况充完筋2h左右就可以抹底灰，抹灰时先
薄薄地刮一层，接着分层装档，找平，再用大木工垂直，水平刮找一遍，用木抹子
槎毛。然后全面检查底子灰是否平整，阴角是否方正，管道处灰是否抹齐，墙与顶
交接是否光滑平整，并用托线板检查墙面的垂直与平整情况。散热器后边的墙面抹
灰应在散热器安装前进行，抹灰面相接应平顺。抹灰后应及时将散落的砂浆清理干
净。
5）修抹预留孔洞、电气箱，槽、盒，当底灰抹平后，应即设专人把预留孔洞、
电气箱，槽、盒周边5cm的底灰刮掉，改抹1:1:4水泥混合砂浆，把洞、箱、槽、
盒周边抹光滑，平整。
6）抹罩面灰：当底灰六、七成干时，即可开始抹罩面灰，(如底灰过干应浇水
183曲江电产业园—场馆区 施工组织设计
湿润)。罩面灰应二遍成活，厚度约5mm，最好两人同时操作，一人先薄薄抹一遍，
另一个随即抹平，按先上后下顺序进行，再赶光压实，然后用铁抹子压一遍，最后
有塑料抹子压光，随后用毛刷蘸水将罩面灰污染处清刷干净。
7）做水泥护角，室内墙面的阳角，门窗洞口的阳角，应用1:3水泥砂浆打底与
所抹灰饼找平，待砂浆稍干后，用1:2水泥细砂浆抹面，其高度不应低于2m，每侧
宽度不小于5cm。门窗口护角做完后，应及时用清水刷洗门窗框上的水泥浆。
8）抹水泥窗台板，先将窗台基层清理干净，松动的砖要重新砌筑好，砖缝划深，
用水浇透，然后用1:2:3细石混凝土铺实，厚度大于2.5cm。刷素水泥浆一道，紧跟
抹1:2.5水泥砂浆面层，待面层颜色开始变白时，浇水养护2～3d，窗台板下口抹灰
要平直，不得看毛刺。
9）现浇混凝土顶棚的基层表面的灰尘、污垢、油渍等应清洗干净，刷一遍接口
剂，待干后，即可抹底层灰。顶棚罩面灰周边与墙面阴角要顺直。
10）每个房间抹灰工程完成后，拆除脚手架要轻拿，轻放，拆除后材料码放整
齐，不要撞坏门窗，墙角和口角。
6.14.2.3 允许偏差
表6.14.2.3-1
允许偏差（mm）
项次 项 目 检验方法
普通抹灰 高级抹灰
1 立面垂直度 4 3 用2m垂直检测尺检查
2 表面平整度 4 3 用2m靠尺和塞尺检查
3 阴阳角方正 4 3 用直角检测尺检查
拉5m线,不足5m拉通
4 分格条(缝)直线度 4 3
线,用钢直尺检查
拉5m线,不足5m拉通
5 墙裙勒脚上口直线度 4 3
线,用钢直尺检查
6.14.3 腻子涂料工程施工
184曲江电产业园—场馆区 施工组织设计
6.14.3.1 施工准备
1）技术准备
（1）根据设计选定的式样、色彩、光泽、材料种类、涂饰遍数、单位用量以及
涂饰等级，同时应根据建筑工程情况、涂饰要求、基层条件、施工平台及涂装机械
等。
（2）编制涂饰工程施工方案，涂饰基层应做必要的建筑技术处理和设计。
（3）进行施工技术和安全生产交底。
2）材料准备
（1）选用的涂料，在满足使用功能要求的前提下应符合安全、健康、环保的原
则。内墙涂料宜选用通过绿色无公害认证的产品。应是经过法定质检机构检验并出
具有效质检报告的合格产品。
（2）应根据选定的品种、工艺要求，结合实际面积及材料单和损耗确定备料量。
（3）应根据设计选定的颜色，以色卡定货。超越色卡范围时，应由设计者提供
颜色样板，并取得建设方许可，不得任意更改或代替。
（4）涂饰材料应存放在指定的专用库房内。材料应存放于阴凉干燥且通风良好
的环境内，其贮存温度应介于5～40℃之间。
（5）工程所用涂饰材料应按品种、批号、颜色分别堆放。
3）主要机具
涂刷、排笔、盛料桶、天平、磅秤、羊毛滚筒、海绵滚筒、配套专用滚筒及匀
料板、塑料滚筒、铁制压板滚压、无气喷涂设备、空气压缩机、手持喷枪、喷斗、
各种规格口径的喷嘴、高压胶管等喷涂设备。
6.14.3.2 施工工艺流程
185曲江电产业园—场馆区 施工组织设计
表6.14.3.2-1施工工艺流程
6.14.3.3 施工工艺要点
1）基层清理
（1）当基层为混凝土墙面、混凝土柱面以及混凝土梁板面时：
用稀释草酸将混凝土表面渗出的碱粉彻底清理干净后刷界面剂一遍，防止碱粉
再次渗出，保证工程质量。用石膏粉在基层找平并压光，剪力墙、柱面超过规范允
许偏差，用石膏粉和珍珠岩（石膏粉：珍珠岩＝1：1.5体积比）找平(平均厚度为
10mm）。达到混凝土面抹灰的平整度要求。腻子需要分几次刮完，以防止开裂。混
凝土墙、柱面与其他材料墙面接缝处先用石膏粉找平，后用50mm宽嵌缝带一道封住
（隔墙交接处作加强处理贴二道嵌缝带）再刮腻子找平，以防止出现裂缝。
（2）当基层为砌块墙抹灰面时：刷界面剂一遍，然后再用石膏粉在基层局部找
补，找平，刮三遍腻子找平并压光，腻子需要分几次刮完，以防止开裂。
2）阴阳角找补、贴金属护角带：用石膏腻子对阴阳角进行找补，然后贴上金属
护角带铺平、压实，在金属护角带外表面抹腻子与墙面顺直。
3）第一遍满刮腻子及打磨：
当基层处理完毕后，满刮一遍成品耐水抗裂腻子，第一遍腻子以找平墙体为准，
施工力求不露底、不漏刮、不留接缝痕迹。所有微小砂眼及收缩裂缝均需满刮，以
密实、平整、线角棱边整齐为度。同时，应一刮顺一刮地沿着墙面横刮，尽量刮薄
厚度1-2mm，不得漏刮，接头不得留槎，注意不要污染门窗及其它物品。腻子干透
后，用1号砂纸裹着平整小木板，将腻子渣及高低不平处打磨平整。注意用力均匀，
保护棱角，磨后清理干净。第二遍满刮腻子及打磨同第一遍。
4）第一遍涂料：
186曲江电产业园—场馆区 施工组织设计
首先根据设计要求调好涂料的颜色并与色卡对比，无误后方可施工。第一遍涂
料涂刷前必须将腻子基层表面清扫干净，擦净浮灰。涂刷时宜用排笔，涂刷顺序一
般是从上到下，从左到右，先横后竖，先边线、棱角、小面、后大面。阳角处不得
裹棱，如墙一次涂刷不能从上到底时，应多层次上下同时作业，互相配合协作，避
免接槎、刷涂重迭现象。独立面每遍应用同一批乳胶漆，并一次完成。
5）复补腻子
（1）第一遍涂料干透后普遍检查一遍，如有缺陷应局部复补乳胶漆腻子一遍。
（2）磨光：复补腻子干透后，应用细砂纸将乳胶漆面打磨平滑，注意用力应轻
而匀，且不得磨穿漆膜，磨后将表面清扫干净。
6）第二遍涂料刷及其磨光方法与第一遍相同每遍乳胶漆涂刷后不能显示有接搓、
刷痕，不能漏刷、透底和流坠，不能有污迹。
6.14.3.4 施工控制要点
1）阴阳顺直处理措施：阴阳角找补时先初步找补，粘贴PVC阴阳角条。
表6.14.3.4-1 阴阳角施工示意图
2）阴角交接开裂处理技术措施：墙面和顶棚阴角部位易开裂，采用成品Z形龙
骨，避免硬碰硬。
187曲江电产业园—场馆区 施工组织设计
表6.14.3.4-2 Z形收边龙骨
3）剪力墙、混凝土板底、梁、柱乳胶漆施工方案
剪力墙、混凝土楼板、柱子、梁等部位，混凝土墙面施工平整度、阴阳角顺直
度不能满足要求，施工时需要处理。处理方法采用粉刷石膏，先用粉刷石膏修补阴
阳角，确保阴阳角顺直，然后在满刮15厚粉刷石膏三遍，确保墙面平整度。
6.14.4 地砖楼地面
铺地砖地面，楼地面施工之前由进行详细的策划、在电脑上对楼地面的施工部
位进行排版，合理优化排砖方式，尽量减少半砖或将半砖设置在较隐蔽的部位，提
高铺贴效果。
6.14.4.1 工艺流程
表6.14.4.1-1 工艺流程图
6.14.4.2 施工方法
188曲江电产业园—场馆区 施工组织设计
1）基层处理：无防水要求的房间：将混凝土基层上的杂物清理掉，并用錾子剔
掉砂浆落地灰，用钢丝刷刷净浮浆层。有防水要求房间：将混凝土基层上的杂物清
理掉，并已做完蓄水试验合格后，刷界面剂做结合层。此房间禁止使用錾子、铁锹、
凿子等硬物敲击地面，避免破坏地面防水。
2）找标高、弹线：根据墙上的+50cm水平标高线，复核无误。
3）抹找平层砂浆：在清理好的基层上，用喷壶将地面基层均匀洒水一遍。抹灰
饼和冲筋：从已弹好的面层水平线下量至找平层上皮的标高（面层标高减去砖厚及
粘结层的厚度），抹灰饼间距1.5m，灰饼上平就是水泥砂浆找平层的标高，然后从
房间一侧开始抹冲筋（又叫冲筋）。有地漏的房间，应由四周向地漏方向放射形抹
冲筋，并找好坡度。抹灰饼和冲筋应使用干硬性砂浆，厚度不宜小于2cm。
4）弹铺砖控制线：
当找平层砂浆抗压强度达到1.2Mpa时，开始上人弹砖的控制线。预先根据设计
要求和砖板块规格尺寸，确定板块铺砌的缝隙宽度，当设计无规定时，紧密铺贴缝
隙宽度不宜大于1mm，虚缝铺贴缝隙宽度宜为5～10mm。
在房间分中、从纵、横两个方向排尺寸，当尺寸不足整砖倍数时，将非整砖用
于边角处，横向平行于门口的第一排应为整砖，将非整砖排在靠墙位置，纵向（垂
直门口）应在房间内分中，非整砖对称排放在两墙边处。根据已确定的砖数和缝宽，
在地面上弹纵、横控制线（每隔4块砖弹一根控制线）。
5）铺砖：为了找好位置和标高，应从门口开始，纵向先铺2～3行砖，以此为
冲筋拉纵横水平标高线，铺时应从里向外退着操作，人不得踏在刚铺好的砖上，每
块砖应跟线，操作程序是：
（1）铺砌前将砖板块放入水桶中浸水湿润，晾干后表面无明水时，方可使用。
（2）找平层上洒水湿润，均匀涂刷素水泥浆。
（3）结合层组合材料拌合：使用水泥砂浆结合层，配合比宜为1:3干硬性砂浆。
亦应随拌随用，初凝前用完，防止影响粘结质量。
189曲江电产业园—场馆区 施工组织设计
（4）铺砌时，砖的背面朝上抹粘结砂浆，铺砌到已刷好的水泥浆找平层上，砖
上楞略高出水平标高线，找正、找直、找方后，砖上面垫木板，用橡皮锤拍实，顺
序从内退着往外铺砌，做到面砖砂浆饱满、相接紧密、坚实，与地漏相接处，用砂
轮锯将砖加工成与地漏相吻合。铺地砖时最好一次铺一间，大面积施工时，应采取
分段、分部位铺砌。
（5）拨缝、修整：铺完2～3行，应随时拉线检查缝格的平直度，如超出规定
应立即修整，将缝拨直，并用橡皮锤拍实。此项工作应在结合层凝结之前完成。
（6）勾缝擦缝：面层铺贴应在24h内进行擦缝、勾缝工作，并应采用同品种、
同标号、同颜色的水泥。用1:1水泥细砂浆勾缝，缝内深度宜为砖厚的1/3，要求缝
内砂浆密实、平整、光滑。随勾随将剩余水泥砂浆清走、擦净；擦缝：如设计要求
不留缝隙或缝隙很小时，则要求接缝平直，在铺实修整好的砖面层上用浆壶往缝内
浇水泥浆，然后用干水泥撒在缝上，再用绵纱团擦揉，将缝隙擦满。最后将面层上
的水泥浆擦干净。
（7）养护：铺完砖24h后，洒水养护，时间不应少于7d。
6.14.5 耐磨地坪漆地面
6.14.5.1 施工工艺
表6.14.5.1-1 施工工艺图
6.14.5.2 施工准备
1）基层的检查
（1）浇筑的基层混凝土，需养护28天后方可进行施工。
190曲江电产业园—场馆区 施工组织设计
（2）表面要坚硬、平整、不得有空鼓、起砂及水泥残渣等现象。
（3）水泥以粉光或拍光方式，施工时经压尺平刮表面高低误差2mm /m以内，
因为平整度影响美观。
2）地面含水率的测定
方法一：用45*45cm透明塑料薄膜平铺地面上，以胶带封合四周，经16小时后，
若薄膜内壁出现水珠或混凝土变黑，则含水率高，不宜施工。
方法二：用一张干燥报纸，再以平板覆上，24小时后取出点燃，易燃者含水率
合格；断续可燃者，较潮，须选用高渗透底漆或水性材料；难燃者，则不能施工。
3）基层地面处理
（1）局部含水率过高：可采用喷灯烘烤，除去水份。
（2）油脂类杂质，须用溶剂擦拭干净；油脂最好用瓦斯喷灯(或火机)灼烧后清
除。(若油脂渗入地面深层，则必须将水泥打掉，以中涂树脂砂浆填补后，隔日再施
工。
（3）裂缝：切出V形槽后以环氧胶泥填平，并在表面贴一到两层玻璃纤维布，
再以环氧胶泥补平。
（4）地面凹坑要先用环氧粗砂浆补平。
（5）起砂，表面强度较差：用涂刷2～3遍环氧封闭底漆加强。
（6）伸缩缝处理：
1、原样予以保留。
2、室内伸缩缝用无溶剂环氧材料填灌。
3、先以PU材料或其它发泡材料填补，至离地面深度1～2mm处，以柔性环氧树
脂地坪灌滿伸缩缝隔日再将凹陷处补平。
6.14.5.3 施工操作
191曲江电产业园—场馆区 施工组织设计
1）基面打磨处理
用打磨机全面打磨地坪，磨除墙边角突出物、地面水泥疙瘩、金属物质及原划
线漆和其他不良附着物。
2）清理灰尘
用扫把、吸尘器等对打磨厚的地坪进行清理。（清理后有利于底漆的渗透和附
着力）
3）批刮水泥胶浆一遍
做好地面保养，水泥黏度配比适当，填平地面孔隙，线条要修直，保证层间附
着力。
4）涂刷环氧封闭底漆一遍
用环氧封闭底漆涂装（说明：漆：固化剂=1：1，材料配好后可稍作熟化10-
25min，滚涂一遍，小面积用刷涂。环氧底漆具有优良的渗透性、能彻底浸润地坪，
增加地面强度，涂刷时要均匀仔细，不可漏涂，涂刷6h-3d进行下一道。）
5）局部环氧中涂石英砂浆修补
用2米长铝合金型材检查地面平整度，局部地坪凹陷处用环氧砂浆找补平。干
燥打磨后进入下一道工艺。
6）满刮环氧石英砂浆砂浆中涂层一遍
严格按配比调配环氧石英砂浆，材料配好后可稍作熟化10-25min，批刮时掌握
好批刀面与地面的角度，做到无波浪纹、跳刀印和残留砂浆。干燥24h进行下一道
工艺。
7）打磨
用打磨机磨去批刀印和高出的部位。
8）满刮环氧石英腻子层二遍
192曲江电产业园—场馆区 施工组织设计
严格按配比调配环氧石英腻子，环氧腻子施工要做到平整、细腻、光洁、无气
孔。24h-3d进行下一道。
9）细磨地坪：用手磨机人工对地坪进行细磨，然后清洁。（打磨要精细，清洁
要全面）。
10）局部修补腻子，打磨，清洁。（打磨要精细，清洁要全面）。
11）滚涂环氧耐磨地坪面漆二遍
用中毛滚筒均匀滚涂面漆，单位平方米的用漆量、厚度要分布均匀，墙角部位
可用毛刷刷涂，面漆应做到漆膜颜色和光泽统一，不露底。
12）整理修补
施工完后检查自流平漆膜，如要修补，注意保持漆膜的完整一致性。
6.14.6 环氧磨石地面
6.14.6.1 施工工艺
表6.14.7.1-1流程图
6.14.6.2 施工方法
1）原结构楼板基层处理
（1）施工前需清理原结构楼板上的建筑垃圾，对楼板基层过高的部位进行剔凿，
同时将凹坑地面提前用修补砂浆进行修补，保证地面平整，整洁；找平层施工前需
使用铣刨机将地面拉毛处理。
193曲江电产业园—场馆区 施工组织设计
2）找平层铺设
（1）找平层钢筋网铺设
选择直径为4mm的低碳镀锌钢丝网片，搭接宽度100mm，铁丝绑扎固定；钢筋网
片在放的过程中不能贴地需采用同等硬度的小垫块将其垫高2～3公分左右，同时保
持基本同一水平线上；
（2）找平层测标高、打灰饼
根据现场标高1米线完成面下返，测整个地面的标高点，然后根据标高点打灰
饼。灰饼应采用找平层同等材质进行制作。灰饼间距宜控制在1.5米。
（3）找平层铺设：高强聚合物抗裂砂浆找平层摊铺时，每摊铺一小块面积找平
层时均需用卷尺和红外线进行测定其标高及平整度。
（4）摊铺完成后，用抹光机抹光，采用 2米靠尺再次复测找平层平整度，平
整度 2米靠尺误差3 毫米。
3）切割伸缩缝
（1）在浇筑完混凝土找平层48小时内根据建筑结构切割伸缩缝，切割的深度
为混凝土找平层厚度的1/3，每6m间隔设置一道。
（2）切缝完成后采用覆盖薄膜的方式进行养护 5～7天，无需洒水养护。
4）补缝
待找平层养护完毕，应力初步水化热释放后，对于伸缩缝以及应力释放产生的
其他不规则裂缝需将缝隙开45°V型槽口后采用树脂胶进行填缝。填缝完毕后需涂
刷抗裂抑制膜，在缝隙每边各10cm处粘贴玻璃纤维布附加层。伸缩缝需进行横向切
割，在横向切割处放置HRB335Ф8螺纹钢筋，以保证伸缩缝后期的整体性能。
194曲江电产业园—场馆区 施工组织设计
图5.2.4-1 切缝示意图
5）底涂
底涂涂料（组剂：固化剂）按2:1的比例称重配置，使用前应混合均匀。施工
时用刀板将底涂均匀的刮涂在地面上，施工环境温度宜为15℃～30℃，相对湿度不
宜大于80%。
6）刮抗裂抑制膜
铺设环氧磨石层前，将调配好的专用抗裂抑制膜倒在地面上，用刮板均匀批刮
在表面上。
7）铺设防裂纤维层
抗裂抑制膜干燥后在将玻璃纤维布加上粘接材料均匀的铺贴在地面上。
8）安装分隔条
根据设计深化好的分缝图纸控制分隔条间距，同时结合现场实际情况进行放线，
安装分隔条，分隔条根据现场纵向钢梁数量进行设置。
9）环氧磨石面层铺设
（1）拌制环氧磨石
将专用环氧磨石树脂A组份与B组按4：1的比例称重配置，用搅料器将其充分
搅拌混合后，再倒入盛有各种级配骨料的专用搅拌器内充分搅拌，骨料与树脂按照
15:1称重配置。
（2）摊铺、整平、压实材料
195曲江电产业园—场馆区 施工组织设计
拌制好的环氧磨石应及时摊铺在防裂层上面，摊铺厚度控制在12～15mm为宜，
每摊铺一小块应配合红外线检测平整度，再配合2米刮杠进行整平，确保平整度在
2m/2～3mm内，然后用抹光机进行压实，使环氧磨石表面平整、密实。
10）粗磨
研磨前对面层进行高度测量，在超过标准的地方做上明确标记，随后用真空无
尘研磨机，装配80目金刚石磨片进行试磨，以磨出的粉尘无肢状物粘附磨头，无发
黑现象时说明养护期已到，可以进行研磨找平，研磨找平时应按先横后纵的顺序进
行，横向研磨时应相互交接三分之一为宜，研磨机应左右摇摆，根据表面的打磨情
况均匀控制研磨机磨行速度，不得任意停留或改变磨行速度，以免造成局部凹陷、
不平整以及漏磨等现象。在地面研磨阶段，不能洒水，要求越干燥越好，有效防止
水污染。
11）中磨
施工前对地面平整度做复测，进一步对不符合要求的地方进行“修正”。
（1）在水箱里加入适量的水，使用100目树脂磨片进行打磨。
（2）中磨时，应配合人工使用小型角磨机修正墙边、柱边等细小部位。
12）补浆
（1）封闭养护8小时后即可进行补浆，一般以能上人进行批刮操作为原则。
（2）施工方法：以环氧磨石树脂A组份与B组按4：1的比例称重配置补浆液，
根据环氧磨石层表面的吸料情况均匀批刮。
13）精磨
（1）用300目、500目、1000目的树脂磨片对环氧磨石地面依次进行打磨，每
次打磨两遍为宜。
（2）打磨后进行地面浮灰清理，然后用水清理干净后晾干。做完清洗后要避免
上人行走，以免在地面形成印痕，影响整体美观。
196曲江电产业园—场馆区 施工组织设计
（3）研磨后严格按照要求检查地面：根据是否有残余的浆料留在表面上、打磨
后是否还有孔洞、与其他材料交界处处理是否完美、环氧磨石表面平整度是否达标
来控制精磨结束的时间。
14）结晶、成品保护
（1）用高速抛光机将抛光剂及抗污剂均匀涂抹至地面进行抛光抛亮抗污处理；
（2）用单盘机将晶硬剂均匀的在结晶层表面抛光，使其表面更加有光泽，同时
能增加表面的养护硬度；
（3）养护期间不得踩踏、碾压。
6.14.7 塑胶地面施工
6.14.7.1 施工工艺
基层处理→弹线→刷底胶→铺塑胶板
6.14.7.2 施工方法
1）基层处理：把沾在基层上的浮浆、落地会等用篓子或钢丝刷清理掉，用扫帚
将浮土清扫干净。用自流水泥将地面找平，养护至达到强度要求。清水冲洗，不允
许残留白灰。
2）弹线：将房间依照塑料板的尺寸，排出塑胶板的放置位置，并在地面上弹出
十字控制线和分格线。可直角铺板，也可弹45或60斜角铺板线。
3）刷底胶：铺设前应将基底清理干净，并在基底上刷一道薄而均匀的底胶，底
胶干燥后，按弹线位置沿轴线由中央向四面铺贴。
4）铺塑胶板：将塑料板背面用干布擦净，在铺塑料板的位置和塑料板背面各涂
刷刷一道胶。在涂刷基层时，应超出分格线 10mm，涂刷厚度应小1mm粘贴塑料板块
时，应待胶干燥至不沾手为宜，按已弹好的线铺贴，应一次就位准确，粘贴密实。
基层涂刷胶黏剂时，不得面积过大，要随贴随刷。
197曲江电产业园—场馆区 施工组织设计
铺塑料板时应先在房间中间按照十字线铺设十字控制板块，之后按照十字控制
板块向四周铺设，并随时用2m靠尺和水平尺检查平整度。大面积铺贴时应分段、分
部位铺贴。
6.14.8 踢脚施工
6.14.8.1 施工准备
1）施工前应认真清理墙面，提前一天浇水润湿。
2）按需要数量将阳角处踢脚板的一端，用无齿锯切成45度，并将踢脚板用水
冲干净，阴干备用。
3）镶贴安装时，由阳角开始向两侧试贴，检查是否平直，缝隙是否严密，有无
缺边掉角等缺陷，合格后方可实贴。
4）踢脚线施工时应先在墙面两侧各镶贴一块踢脚板，其上高度应控制在同一水
平线，出墙厚度要一致，然后在两块踢脚板上沿拉通线，按顺序进行粘贴。
6.14.8.2 施工方法
粘贴法：根据墙面标筋和标准水平线，用1：2～2.5的水泥砂浆抹底灰，并刮
平划纹，待底层砂浆干硬后，将已经湿润阴干的瓷砖踢脚板抹上2～3mm厚素水泥浆
进行粘贴，用橡皮锤敲击平整，并注意随时用水平尺、靠尺板找平，次日，再用与
瓷砖同色的水泥色浆擦缝。
6.14.9 门窗工程
6.14.9.1 施工流程
198曲江电产业园—场馆区 施工组织设计
表6.14.9.1-1流程图
6.14.9.2 施工方法
1）安装同一墙面相邻的门窗时，应拉水平通线找平齐，使安装好的门窗左右通
平，标高统一。
2）安装五金配件前，应检查门窗是否安装牢固，开启是否灵活，关闭是否严密。
如有问题，调整后方可安装。
3）安装五金配件时，应注意各类五金配件转动或滑动处灵活无卡阻现象，埋头
螺丝钉不应高于零件表面。
4）门窗框四周的防腐处理按设计规定执行。如设计无规定时，可用橡胶型的防
腐涂料或涂刷聚丙烯树脂保护装饰膜，也可以粘贴塑料薄膜进行保护。
5）用木楔临时固定时，木楔应垫在边、横框能受力的部位，以避免框受挤压变
形。
6）填塞缝隙时，框外边的槽口，应待粉刷干燥后，清除浮灰再塞入密封膏。
7）钢质门安装先按设计要求,在门洞口抱框上预埋铁件，然后与钢门框连接。
6.14.9.3 验收标准
1）木门窗安装的留缝限值、允许偏差和检验方法
表6.14.9.3-1
留缝限值
允许偏差
（mm）
项次 项 目 （mm） 检验方法
普通 高级 普通 高级
1 门窗槽口对角线长度差 — — 3 2 用钢尺检查
用1m垂直检测尺
2 门窗框的正侧面垂直度 — — 2 1
检查
框与扇扇与扇接缝高低
3 — — 2 1 用钢直尺和
差
199曲江电产业园—场馆区 施工组织设计
塞尺检查
4 门窗扇对口缝 1~2.5 1.5~2 — —
工业厂房双扇大门对口
5 2~5 — — —
缝
6 门窗扇与上框间留缝 1~2 1~1.5 — —
用塞尺检查
7 门窗扇与侧框问留缝 1~2.5 1~1.5 — —
8 窗扇与下框间留缝 2~3 2~2.5 — —
9 门扇与下框间留缝 3~5 3~4 — —
10 双层门窗内外框间距 — — 4 3 用钢尺检查
外门 4~7 5~6 — —
无下框时 内门 5~8 6~7 — —
11 门扇与地 用塞尺检查
面问留缝 卫生间门 8~12 8~10 — —
厂房大门 10~20 — — —
2）钢门窗安装的留缝限值、允许偏差和检验方法
表6.14.9.3-2
留缝限值
允许偏差
项次 项 目 检验方法
（mm）
（mm）
门窗槽口宽度、 ≤1500mm — 2.5
1 用钢尺检查
高度 ＞1500mm — 3.5
门窗槽口对角线 ≤2000mm — 5
2 用钢尺检查
长度差 ＞2000mm — 6
用lm垂直检
3 门窗框的正、侧面垂直度 — 3
测尺检查
用lm垂直检
4 门窗横框的水平度 — 3
测尺检查
5 门窗横框标高 — 5 用钢尺检查
6 门窗竖向偏离中心 — 4 用钢尺检查
200曲江电产业园—场馆区 施工组织设计
7 双层门窗内外框间距 — 5 用钢尺检查
8 门窗框扇配合间隙 ≤2 — 用塞尺检查
9 无下框时门扇与地面问留缝 4~8 — 用塞尺检查
6.14.10 防火卷帘安装
6.14.10.1 施工流程
测量放线→卷轴安装→导轨安装→帘板安装→调试→按钮盒、箱体安装
6.14.10.2 施工方法
1）测量放线：按照卷帘的造型、安装、按照设计规定位置、测量洞口标高，找
好定位点，弹出导轨的铅直线和卷轴的中心线。
2）卷轴安装：根据协调好的卷轴固定位置，安装传动机构上下支架板，在支架
板之间安装卷轴，卷轴应垂直于水平面，偏差不超过洞口高度的1/500。
3）导轨安装：将导轨固定于卷帘洞口两侧。
4）卷帘安装：安装卷帘控制箱，通过控制箱对传动系统进行预运行。将加工好
的钢质帘板穿入导轨，并与卷轴固定牢固，两侧导轨应固定牢固。
启动电源，检验帘板在轨道内的运行是否顺畅，与导轨两侧的缝隙应均等，不
允许有擦边现象。
5）调试：接入正式电源，并进行限位调整，对行程做相应的调整，直至无卡死、
阻滞、限位不准及异常噪音现象为止（注意在调试过程中，严禁门下站人或行人以
及堆放其它杂物)。
6）按钮盒、箱体安装：精装区按钮盒安装定位，需与装修单位协调确定；精装
区无需安装箱体，由精装单位以精装饰面暗藏；卷轴处需留设检修口，精装区域需
与装修单位协调确定；卷帘与顶板之间的缝隙，需以石膏板进行封堵，耐火极限不
小于3小时。
201曲江电产业园—场馆区 施工组织设计
6.14.11 吊顶施工
6.14.11.1 铝板吊顶
1）工艺流程
弹顶棚标高水平线→划龙骨分档线→安装主龙骨吊杆→安装主龙骨→安装次龙
骨→安装吊顶铝板。
2）施工方法
（1）弹顶棚标高水平线：根据楼层标高水平线，用尺竖向量至顶棚设计标高，
沿墙、往四周弹顶棚标高水平线。
（2）划龙骨分档线：与安装型式配套的专用上层主龙骨，间距≤1200
（1500），与铝合金方板配套的专用下层副龙骨间距≤300，在已弹好的顶棚标高水
平线上划龙骨分档线。
（3）安装主龙骨吊杆：吊杆采用10号镀锌低碳钢丝（或A8钢筋）吊杆弹好顶
棚标高水平线及龙骨分档位置线后，确定吊杆下端头的标高，按主龙骨位置及吊挂
间距，将吊杆无螺栓丝扣的一端与楼板预埋钢筋连接固定。
（4）安装主龙骨
①配装吊杆螺母。
②在主龙骨上安装吊挂件。
③安装主龙骨：将组装好吊挂件的主龙骨，按分档线位置使吊挂件穿入相应的
吊杯螺栓，拧好像母。
④主龙骨相接处装好连接件，拉线调整标高、起拱和平直。
⑤钉固边龙骨，采用射钉固定。设计无要求时，射钉间距为1000mm。
（5）安装次龙骨
202曲江电产业园—场馆区 施工组织设计
①按已弹好的次龙骨分档线，卡放次龙骨吊挂件。
②吊挂次龙骨：按设计规定的次龙骨间距，将次龙骨通过吊挂件吊挂在大龙骨
上，一般间距≤300。
③当次龙骨长度需多根延续接长时，用次龙骨连接件，在吊挂次龙骨的同时相
接，调整固定。
④次龙骨的卡档龙骨应在安装罩面板时，每装一块罩面板先后各装一根卡档次
龙骨。
图6.14.11.1-1 吊杆及龙骨安装
（6）安装吊顶铝板：在安装吊顶铝板前必须对顶棚内的各种管线进行检查验收，
203曲江电产业园—场馆区 施工组织设计
并经打压试验合格后，才允许安装吊顶铝板。
（7）刷防锈漆：轻钢骨架罩面板顶棚，碳钢或焊接处末做防腐处理的表面（如
预埋件、吊挂件、连接件、钉固附件等），在各工序安装前应刷防锈漆。
6.14.11.2 穿孔石膏板吸声吊顶
1）施工工艺流程:
放线→吊筋→龙骨安装→隐蔽验收→罩面板安装。
2）施工方法
根据施工图先在墙、柱上弹出顶棚标高水平墨线，在顶棚上划出吊杆位置，弹
线时，既要保证螺钉的间距保持在800～1200mm之间，又要避免与灯具发生冲突。
钻眼安装专用膨胀螺栓，悬挂Ф6（Ф8）钢筋吊杆。
3)安装主龙骨，划出次龙骨位置，将次龙骨用卡连于主龙骨；主龙骨与主挂件，
次龙骨与主龙骨应紧贴密实且间距不大于1mm，安装U型轻钢覆面横撑龙骨
CB60*27，间距1200，水平调正固定后，进行中间质量验收检查，待设备及电气配
管的安装，全部该做的隐蔽工程验收后方可封板。
轻钢龙骨顶棚骨架施工，先高后低，主龙骨间距和吊杆间距一般控制在800mm
～1200mm之间，特殊情况不得大于1200mm，吊顶副龙骨间距为400mm，横撑龙骨的
间距为1200mm，吊杆直径为6mm，吊杆应垂直吊挂，旋紧双面丝扣，外露铁件必须
刷二度防锈漆，墙边的吊杆距主龙骨端部的距离不超过300mm，排列最后距离超过
300mm应增加一根
吊杆与结构连接应牢固，凡在灯具、风口等处用附加龙骨加固、龙骨吊杆不得
与水管、灯具、通风等设备吊杆共享。
石膏板封板：将石膏板与龙骨用40×25mm镀锌自攻螺丝固定，石膏板的长度沿
向主龙骨铺设，即先将板材就位，然后用电钻将板与龙骨钻通，再上自攻螺丝拧紧，
自攻螺丝中距应在150mm～170mm之间，螺钉嵌入板内深度应在0.5mm～0.7mm之间，
204曲江电产业园—场馆区 施工组织设计
螺钉应与板面垂直且略入埋板面，并不使纸面破损，钉眼应作除锈处理并用石膏板
腻子抹铺为原则，如顶棚需要开孔，先在开孔的部分划出开孔的位置，将龙骨加固
好，再用钢锯切断龙骨和石膏板，保持稳固牢靠。
6.14.11.3 验收标准
1）抹灰工程
表6.14.11-1
允许偏差（mm）
项次 项 目 检验方法
普通抹灰 高级抹灰
1 立面垂直度 4 3 用2m垂直检测尺检查
2 表面平整度 4 3 用2m靠尺和塞尺检查
3 阴阳角方正 4 3 用直角检测尺检查
拉5m线,不足5m拉通
4 分格条(缝)直线度 4 3
线,用钢直尺检查
拉5m线,不足5m拉通
5 墙裙勒脚上口直线度 4 3
线,用钢直尺检查
2）门窗工程
表6.14.11-2木门窗
留缝限值
允许偏差
（mm）
项次 项 目 （mm） 检验方法
普通 高级 普通 高级
1 门窗槽口对角线长度差 — — 3 2 用钢尺检查
用1m垂直检测尺
2 门窗框的正侧面垂直度 — — 2 1
检查
用钢直尺和
框与扇扇与扇接缝高低
3 — — 2 1
差
塞尺检查
4 门窗扇对口缝 1~2.5 1.5~2 — —
5 2~5 — — —
工业厂房双扇大门对口
205曲江电产业园—场馆区 施工组织设计
缝
6 门窗扇与上框间留缝 1~2 1~1.5 — —
7 门窗扇与侧框问留缝 1~2.5 1~1.5 — —
用塞尺检查
8 窗扇与下框间留缝 2~3 2~2.5 — —
9 门扇与下框间留缝 3~5 3~4 — —
10 双层门窗内外框间距 — — 4 3 用钢尺检查
外门 4~7 5~6 — —
无下框时 内门 5~8 6~7 — —
11 门扇与地 用塞尺检查
面问留缝 卫生间门 8~12 8~10 — —
厂房大门 10~20 — — —
表6.14.11-3钢门窗
留缝限值
允许偏差
项次 项 目 检验方法
（mm）
（mm）
门窗槽口宽度、 ≤1500mm — 2.5
1 用钢尺检查
高度 ＞1500mm — 3.5
门窗槽口对角线 ≤2000mm — 5
2 用钢尺检查
长度差 ＞2000mm — 6
用lm垂直检
3 门窗框的正、侧面垂直度 — 3
测尺检查
用lm垂直检
4 门窗横框的水平度 — 3
测尺检查
5 门窗横框标高 — 5 用钢尺检查
6 门窗竖向偏离中心 — 4 用钢尺检查
7 双层门窗内外框间距 — 5 用钢尺检查
8 门窗框扇配合间隙 ≤2 — 用塞尺检查
9 无下框时门扇与地面问留缝 4~8 — 用塞尺检查
6.15 幕墙工程
206曲江电产业园—场馆区 施工组织设计
6.15.1 测量放线
本工程为体育场馆，外立面为曲面圆弧形，外立面不在同一个垂直面。因此给
平面测量控制和立面测量控制均造成了一定的难度。因此根据本工程的实际情况，
弧形建筑外边线的测量放线和弧度控制为本工程测量控制的重点。
6.15.2 幕墙施工方法
6.15.2.1 施工流程
辅助深化→主龙骨安装→次龙骨安装→避雷安装→隐蔽工程验收→安装玻璃→
注胶及清洗→验收
6.15.2.2 辅助深化
本工程幕墙造型丰富，部分为空间扭曲形幕墙结构，造成幕墙板块加工难度大，
安装管理困难等问题，因此施工前需应用TEKLA、BIM技术进行深化设计。优化幕墙
分割形式，减少安装难度。
6.15.2.2-1 幕墙深化设计
6.15.2.3 主龙骨安装
先安装基准主龙骨，校核后再安装其他位置。将主龙骨通过不锈钢螺栓与支座
相连接，支座再焊接与桁架体系相连，并调整、固定。标高偏差调整至不大于
3mm，轴线前后偏差调整至不大于2mm，左右偏差调整至不大于3mm。
相邻两根主龙骨安装标高偏差不大于3mm，同层主龙骨的最大标高偏差不大于
207曲江电产业园—场馆区 施工组织设计
5mm。
6.15.2.4 横龙骨安装
主龙骨与横龙骨相连接，要求安装牢固，横龙骨两端与主龙骨间各保持1.5mm
间隙，加减噪垫片，间隙打密封胶处理。
相邻两根横龙骨的安装角码的水平标高偏差不大于1mm。
同一层安装角码安装应由下向上进行，当安装完一层高度时，应进行检查、调
整、校正、固定，使其符合质量要求。
6.15.2.5 层间防火与避雷施工
幕墙四周与主体结构层之间的缝隙，用射钉将 1.5mm镀锌钢板固定，上下两层
镀锌钢板间用100mm防火岩棉填塞，要求填塞密实无间断。
幕墙主龙骨与相邻龙骨采用导电铜带上下连通，然后采用 φ12防雷钢筋与主体
避雷系统连接（连接点采用双面焊缝，长度不得低于 100mm），形成整体的连通导
电通路，以形成整体幕墙的避雷体系。
6.15.2.6 面材安装
面材安装应将尘土和污物擦拭干净。
玻璃与构件避免直接接触，玻璃四周与构件凹槽底保持一定空隙，每块玻璃下
部不少于两块弹性定位垫块，垫块的宽度与槽口宽度相等，长度不小于 100 mm，玻
璃两边嵌入量及空隙符合设计要求。
玻璃四周橡胶条按规定型号选用，镶嵌平整，橡胶条长度应比边框槽口长1.5%
至2%，其断口留在四角，斜面断开后拼成预定的设计角度，并用粘结剂粘结牢固后，
嵌入槽内。
同一平面的平整度要控制在3 mm以内，嵌缝的宽度误差也控制在2mm以内。
6.15.2.7 耐候胶的嵌缝、封顶、封边：
208曲江电产业园—场馆区 施工组织设计
当板材安装之后，就应进密封处理及对墙边、幕墙顶部、底部等进行修边处理。
打密封耐候胶时应特别注意：
充分清洁板材间间隙，不应有水、油渍、灰尘等杂物，应充分清洁粘结面，干
燥。可用二甲苯或甲基二丙酮作清洁剂。
为调整缝的深度，避免三边粘胶，缝内应满填聚氯乙烯发泡棒。
6.15.3 验收标准
1）每平方米玻璃的表面质量和检验方法应符合表表6.15.3-1的规定。
表6.15.3-1
项次 项 目 质量要求 检验方法
1 明显划伤和长度>100mm的轻微划伤 不允许 观察
2 长度≤100mm的轻微划伤 ≤8条 用钢尺检查
3 擦伤总面积 ≤500mm2 用钢尺检查
2）明框玻璃幕墙安装的允许偏差和检验方法应符合表表6.15.3-2的规定。
表6.15.3-2
允许偏差
项次 项 目 检验方法
（mm）
幕墙高度≤30m 10
30m<幕墙高度≤60m 15
1 幕墙垂直度 用经纬仪检查
60m<幕墙高度≤90m 20
幕墙高度>90m 25
幕墙幅宽≤35m 5 用钢尺检查
2 幕墙水平度
幕墙幅宽>35m 7 用水平仪检查
3 构件直线度 2 用2m靠尺和塞尺检查
4 构件水平度 构件长度≤2m 2 用水平仪检查
209曲江电产业园—场馆区 施工组织设计
构件长度>2m 3
5 相邻构件错位 1 用钢直尺检查
分格框对角线 对角线长度≤2m 3
6 用钢尺检查
长度差 对角线长度>2m 4
6.16 屋面工程
6.16.1 硅PU屋面
6.16.1.1 工艺流程
找标高、弹面层水平线→基层处理→铺设保温层→找坡层施工→找平层施工→
铺设防水层→铺设钢筋网片→浇筑混凝土→基面处理，底漆→弹性层施工→加强层
施工→面漆层施工（釉面漆，着色层）→验收。
1）找标高、弹面层水平线
使用水准仪根据现场1米线弹出面层水平线。
2）基层处理
清理楼板基层，清除表面杂物，残留混凝土、掉落焊渣、垃圾、尘土等。
3）保温层铺设
使用80厚挤塑聚苯板保温层（B2）级，基层应平整、清洁、干燥；挤塑板的铺
贴方式为干铺方式；挤塑板不能破碎、缺棱角，铺设时遇缺棱角、破碎不齐的，应
锯平拼接使用，板与板之间要错缝、挤紧，不得有缝隙，若因挤塑板裁剪不方正或
裁剪不直而形成缝隙，应用挤塑板条塞入并打磨平。
挤塑板铺设时，应将铺贴错开，板间不得有空隙。根据基层的形状来裁剪挤塑
板，并检查有没有缺角等问题。假如基层比较复杂，先用墨线弹出水平线，再铺上
挤塑板，如果两板之间有空隙，用挤塑板把板材填实。
4）找坡层施工
210曲江电产业园—场馆区 施工组织设计
CL7.5轻集料混凝土最 薄处52厚（位于雨水口处），由雨水口发散向周边1％
向上坡度10M左右。
5）找平层施工
25厚1:3水泥砂浆（加建筑胶）找平层，找平层所用材料的质量和配合比 应符
合设计要求，并应做到计量准确和机械搅拌。找平层的施工环境温度不宜低于
5℃。找平层应在水泥初凝前压实抹平，水泥终凝前完成收水后应二次压光，并应及
时取出分格条。养护时间不得少于7天。
找平层应抹平、压光，不得有酥松、起砂、起皮现象。
6）防水层施工
基层处理
首先进行基层和节点部位检查，若发现基层有鼓泡、分层、酥松等现象的必须
凿除重新进行修补；阴阳角采用水泥砂浆抹成圆弧形，阴角最小半径50mm，阳角最
小半径20mm；然后将基层表面的凸起物、砂浆疙瘩等异物铲除掉；节点部位可用吹
风机辅助清理；若基面较干燥，须洒水润湿，但不得残留积水，有明水和积水的要
及时扫除。施工清扫工作必须随时进行，并修补平整表面。
（1）基层处理
基面清理干净验收合格后，涂刷基层处理剂。用长把排刷将基层处理剂涂刷在
干净的基层表面上，复杂部位用油漆刷刷涂，要求无麻点、漏刷部位，涂刷均匀不
得反复涂刷。干燥4h以上至不粘脚后方可进行下道工序。
（2）弹线、试铺
根据施工现场状况，进行合理定位。在基层上弹好卷材控制线，确定卷材铺贴
位置及搭接缝尺寸，依循流水方向从低往高进行卷材试铺，为正式铺贴施工做好准
备。
（3）附加层施工
211曲江电产业园—场馆区 施工组织设计
细部构造处理应按规范要求，对节点部位进行加强处理，如地下室底板的集水
坑、电梯坑等阴阳角、施工缝等薄弱部位铺贴与卷材相同的附加层，阴阳角部位附
加层宽度为500mm宽。
（4）铺贴第一道卷材
先将要铺贴的卷材剪好，反铺于基面上（即是底部隔离纸朝上），撕剥去卷材
隔离纸。撕剥时，已剥开的隔离纸宜与粘结面保持45～60度的锐角，防止拉断隔离
纸，尽量保持在自然松弛状态，但不要有皱折。水泥净浆视基层平整情况而定（一
般1.5~2.5mm厚），铺抹时应注意压实、抹平。铺抹水泥净浆的宽度比卷材的长、
短边宜各宽出100~300mm，并在铺抹过程中注意保证平整度。将卷材铺贴在已抹水
泥净浆的基层上，卷材与相邻卷材之间为平行搭接，待长、短边搭接施工时再揭除
上下卷材搭接隔离纸。
（5）辊压、排气
待卷材铺贴完成后，用木抹子或橡胶板、辊筒等从中间向两边刮压并排除空气，
使卷材充分满粘于基面上。搭接铺贴下一幅卷材时，将位于下层的卷材搭接部位的
隔离纸揭起，将上层卷材对准搭接控制线平整粘贴在下层卷材上，刮压排除空气，
充分满粘。
（6）搭接封边、收头密封
短边相邻卷材之间为平行搭接，长边为加温自粘搭接，搭接宽带不小于
100mm。施工时清理干净搭接边部位的泥浆及灰尘，再揭除上下卷材搭接隔离膜（短
边不用撕隔离膜），用热风枪边加温边粘结。
7）铺设钢筋网片
铺设焊接6MM@200钢筋网片，搭接一个孔眼，底部使用混凝土块支垫，保证网
片高度于完成面1/3处。
8）浇筑混凝土
浇筑70mm厚C20细石混凝土，注意对应找坡层坡度，高温天气注意养护。
212曲江电产业园—场馆区 施工组织设计
6.16.1.2 硅PU施工
6.16.1.2.1水泥基础清洗
（1）清洗前要对场地上有凸出，松散的地方先磨平,铲除。
（2）用稀盐酸清洗场地：先用清水湿润基面，再用含量5％左右的稀盐酸，用
水瓢泼洒在要清洗的基础面层上，用硬毛扫把认真在泼好稀盐酸溶液的基础上来回
擦扫，污渍严重的地方要多擦扫，若还不能达到好的效果，就要用木柄钢丝刷刷洗，
再用清水冲洗几遍，确保稀盐酸完全冲洗干净，无残留。（建议条件许可的话接消
防水冲洗）
（3）参加清理作业的人员，要求保护好自己，装戴口罩，穿好雨鞋和戴塑胶手
套等劳保用品。
（4）在清洗过程中，观察场地积水位置、积水深度，用记号笔圈画出积水位置，
标记积水深度。根据场地的积水深度和面积，同客户商定符合本工程的最终施工结
构。
（5）清洗完成后，及时对场地要围蔽好，做到场地干燥后，基础面无白色粉化
物及浮尘物。
图6.16.1.2.1-1 木柄钢丝刷
6.16.1.2.2底漆施工
213曲江电产业园—场馆区 施工组织设计
（1）硅PU底漆是单组份的，原则上是不用添加任何添加剂。在干燥、无尘、
确定可以施工硅PU的基础面上，用滚筒刷均匀涂布上硅PU底漆。封闭水泥基础面
隙孔，提高塑胶层与水泥基面的粘接强度，让它不易脱层、产生气孔、气泡。在水
泥基础完好的、符合施工条件的基础上均匀的涂布一层就好。若局部出现小面积的
粗糙，表面强度不达标时，则在该部位多涂几遍，以达到封底作用。
6.16.1.2.3积水处理
（1）待底漆干固后，按照酸洗过程中圈出的积水地方，积水厚度不超过5㎜的
地方，用缓冲层加入专用砂，按2：1（重量比），再加人3%～5%的水的混合物，用
2米直尺、镘刀、小齿刮板涂刮找平积水处。若积水深度超过5㎜的地方用上述的缓
冲层混合物分二次还是多次修补至积水深度即可。修补时要注意修边，不要让补积
水的面周边高出基面，如有高出，等料固化后，用磨机打磨高出部份，打磨平整才
好施工下一工序。
6.16.1.2.4缓冲层、加强层2遍施工
（1）缓冲层施工前：要先查询天气情况，让缓冲层每层施工完成后，保持6小
时内不要让雨淋了。再次确定基础处理完好后，施工缓冲层。缓冲层材料为单组份，
材料只需加入专用稀释剂、专用石英砂和清水，按比例配合、搅拌均匀即可刮涂。
在缓冲层材料中加入的稀释剂的量为（3%～5%），专用石英砂60—80目的加入量为
10%～25%，为了让塑胶的抗拉伸强度更好，建议不加石英砂，加大材料用量来保证
厚度，（砂的加入量和客户要求相关联，一般无特殊要求只加入15%左右的用量）。
水的用量和天气温度相关，在大于20℃以上，以每30公斤包装桶的缓冲层材料为例，
加入60－100克的水就好，地表温度大于35℃时可以不加入水，当气温底于10℃，
相对湿度小于60%时，可加入150－300克的水，合理加入水以加速材料固化，减少
间隔时间。
（2）缓冲层施工：首先配料人员按照级配，配好材料，搅拌均匀后，倒料人员
把配好、搅好的材料，倒在要施工的基面上，倒料方向，只能一个方向，不得随意
乱倒，（横向、竖向）,倒料人员在倒料时要控制好料桶的角度和走动的步伐，不要
214曲江电产业园—场馆区 施工组织设计
太快，尽量保持一定范围内，这样才能把材料较均匀的倒在工作面上，呈长条形状。
让拿耙作业人员较舒适和不易踩踏到料在鞋子上，而污染未施工面。材料分好后，
拿耙作业人员开始耙平，作业耙的人，要注意走姿、拿耙的力量、拿耙的角度、和
拿耙的移动速度。拿耙的角度、移动速度和控制厚度有直接关联。若不是经常使用
刮耙的作业人员，建议在场地上，找个边角地方用1至2桶配好、搅拌好的材料做
试刮。找到拿耙的角度和移动速度在怎么个情况下，刮层厚是在1 mm左右，才可大
面积的施工。前一倒料在耙平余剩1∕5时，后面的倒料人员就要马上把搅拌好的材
料，按上次倒向，在未耙平的材料上加倒材料，以让耙平人员能持续耙平，不要停
顿作业。
图6.16.1.2.4-1硅PU刮耙
（3）若大面积的施工中，无法在1天内施工完成单层结构时，首先要计划在哪
个部位停下，提前告诉后面配料、搅拌人员先停，拿耙作业人员按正常耙平把料全
耙平，耙平的完成面尽量在一直线上，再用镘刀在耙好的面层上（进约30㎝宽度位
置），用镘刀齿刮一遍让料刮薄，再用镘刀的平刃面拉薄、抹平。抹成约50㎝左右
的宽度面，呈斜边，以利于第二天施工时接头易接平。
（4）每道涂刮层时间间隔，以一遍干固为准，（一般约10小时，具体视现场
天气情况而定）在施工时，要注意流平效果，若不能流平刮痕迹，需加多专用稀释
剂调节料的稠度，以保证表面流平，最大稀释剂用量最好不要大于重量比的5%.缓
冲层干固后，用积水法测试表面积水，积水处用配好、搅好的缓冲层材料修补积水
平整即可。干固后按设计要求，再以每一遍1 mm左右的厚，施工到符合到设计厚度。
每一遍刮好的塑胶层，干固后要检查有无凸出位置、有无颗粒状杂物在表面，若有
要用150角磨机，配7寸拉绒托盘，安装上60－80目的砂纸，打磨该部份平整，清
理干净，再做下一工序。
215曲江电产业园—场馆区 施工组织设计
（5）在硅PU的材料施工时，还要注意温度、天气及季节问题。天气不稳定时，
不可为了工期而强硬施工，应不安排施工。若气温高达34℃以上或低于5℃时，尽
量不要安排施工。要错开高温施工，尽量早上早点上班，到10点左右就下班。中午
不施工。下午晚点上班约3点半后才好施工。低温时，尽量在早上9点后至下午16
点前之间，合理安排时间施工。而水的加入量，建议先做试验确定可行量。以达到
不影响流平为准。以30公斤的材料包装为准：春、夏60－100克，秋、冬150－300
克的加入水的量参考试用。若在施工塑胶层时，下雨了，被雨打出了凹印或其它原
因耽搁几天后才施工的，应在施工下一结构前，一定要全场塑胶面打磨处理，凹下
的地方先用镘刀平面加材料抹平，补平原胶面，干固后才可施工另一结构。
6.16.1.2.5水性面漆层施工
面漆施工前，需要将中灰与浅灰的分界线标注清晰，用美纹纸粘住单面，保证
分界线清晰、顺畅、美观。
（1）硅PU面漆为双组份水性材料，必须按规定比例（0.625公斤甲组+9.375
公斤乙组）把两组份充分搅拌均匀，（配比不准会影响面层的固化效果，直接影响
面层的使用性能）加水稀释施工稠度，一般加入5%～15%（按面漆综合料重量计算，
根据现场实际情况而定），用滚筒或专用喷枪。分多道涂于彩色耐磨层面上，一般
无特殊要求的，面漆分三遍施工。砂的加入量：第一遍在面漆中加入10%-20%的120
－150目的石英砂搅拌均匀施工，第二遍加入5%-10%的砂，第三遍不要加砂。喷枪
喷涂时，当湿度大于85%或温度底于5℃时不适宜施工，尽量错开，合理安排施工时
段。每一遍施工完成后，保持6小时内无雨淋和浸泡。
（2）在用滚筒施工面漆时：用滚筒将配好、搅拌好的面漆料均匀的滚涂于彩色
耐磨层上面。滚涂时要认真、仔细，不可漏涂，滚筒不可太快移动，要基本保持在
合理的一定范围速度，若局部底凹位置用滚筒前端部位滚涂。滚涂时会出现砂粒分
布不均，接头有阴影出现。要在面漆滚筒施工时，有一人拿着不带有面料的白滚筒，
在未干的面漆上面来回滚动，做到分散、吸收厚涂拉薄作用，（滚动的方向与有料
滚涂方向垂直）。当空白滚筒带有面漆料就拿去用清水冲洗干净，甩干水再来收滚。
滚涂的接边尽量呈现有规则或直线接边，不得随意停顿。第一道面漆干固好后，检
216曲江电产业园—场馆区 施工组织设计
查砂粒是否分布合格，若局部出现过集中现象，可用120目的砂纸，配砂纸夹或砂
纸架人工打磨处理，清理干净，做下一遍面漆施工。
6.16.2 金属屋面
6.16.2.1 施工思路
现场布置4台型号为TC7530塔吊，结合后期自行租赁汽车吊进行材料垂直运输，
屋面总体施工顺序为比赛场馆（南侧→西侧→北侧尖头东侧）→热身场馆。按照屋
面施工内容不同：不锈钢天沟→金属铝镁锰板→玻璃天窗→屋面装饰板。
图6.16.2.1-1 屋面施工顺序示意图
6.16.2.2 施工流程
217曲江电产业园—场馆区 施工组织设计
6.16.2.2-1 主、次檩条安装
6.16.2.2-2 屋面压型钢底板安装
6.16.2.2-3无纺布安装
6.16.2.2-4几字形衬檩支撑安装
218曲江电产业园—场馆区 施工组织设计
6.16.2.2-5 -吸音棉安装
6.16.2.2-6 几字形衬檩安装
6.16.2.2-7 隔汽膜+保温岩棉安装
219曲江电产业园—场馆区 施工组织设计
6.16.2.2-8 TPO防水卷材安装
6.16.2.2-9 屋面板固定座安装
6.16.2.2-10 铝镁锰屋面板安装
220曲江电产业园—场馆区 施工组织设计
6.16.2.2-11 装饰板铝合金固定卡具安装
6.16.2.2-12 装饰板龙骨U型卡槽安装
6.16.2.2-13 装饰板铝合金龙骨安装
221曲江电产业园—场馆区 施工组织设计
6.16.2.2-14 装饰板面板安装
6.17 机电安装工程
6.17.1 电气工程
6.17.1.1 预留预埋
预留预埋工程是机电工程施工起点与基础，对整个建筑的质量起到关键性作用，
保障预留预埋的准确性、合理性对确保下一步施工的质量和效率非常重要。机电专
业对预留预埋工作做到高标准、严要求，在施工过程中严格控制预埋质量。
根据结构施工的顺序，本工程结构内预留预埋包括：结构预留孔洞、结构预留
套管、电气预埋管路。
1）预留预埋操作步骤
表6.17.1.1-1
222曲江电产业园—场馆区 施工组织设计
序号 操作步骤 详图或效果展示
1
6
3
7
4
3 2 2
1 套管制作 5
4
5
1-套管提手；2-钢套管；3-连接螺杆；4-固定用自攻螺丝孔及螺
丝；5-固定钢板；6-连接螺杆紧固螺母；7-钢板
2 套管制作实例
说明：套管按照所要预留孔的大小及楼板厚度进行制作
3 套管安装
4 套管拆除
223曲江电产业园—场馆区 施工组织设计
序号 操作步骤 详图或效果展示
5 留洞效果
位置准确洞口边无破损，洞周边光滑平整。
6 质量控制要点 套管外侧需涮混凝土脱模剂。
套管与模板固定牢固、无缝隙。
2）结构预留套管
（1）套管制作
所有管道穿地下室外墙时预埋A型刚性防水套管，穿越水池池壁时均预埋A型
柔性防水套管；穿屋面时预埋A型刚性防水套管。
室内管道在穿越楼板和混凝土墙体、梁时，应根据图中所注管道标高、位置配
合土建工种预留孔洞或预埋套管，套管管径以大两号为宜，穿楼板的套管上口高出
楼板面的距离不小于20mm。
（2）套管安装
套管安装示意图。
表6.17.1.1-2
套管安装位置 套管安装样图 符号说明
1-钢管
2-钢套管
穿地下建筑外
刚性防水套管（A型）：
墙、屋面
3-翼环
4-挡圈
224曲江电产业园—场馆区 施工组织设计
套管安装位置 套管安装样图 符号说明
6
1 5
5-石棉水泥
6-油麻
2
4
3
4 1 1-钢管
2-钢套管
穿楼板和混凝
土墙体、梁
3-密封填料
2
3 4-楼板
（3）刚性防水套管安装
表6.17.1.1-3
步骤 图示 说明
套管尺寸按设计要求选用，套
管比穿管管径大两号，两端平
齐，除掉毛刺，管身除锈，管
套管制作
内壁防腐。防水套管止水翼环
双面焊接，焊缝应均匀饱满，
无气孔、焊穿、咬边现象。
复核套管安装无误后，用Ф12
加固 螺纹钢焊接支撑进行加固。并
将套管两端封堵严密
浇注时，应有专人进行看护，
封模、浇注
防止浇砼导致套管倾斜、移位
（4）套管定位
①为了保证立管的垂直度，采用红外线定位预埋套管法。具体做法是：
225曲江电产业园—场馆区 施工组织设计
在已预埋的套管里，用钢丝锯按钢管内径锯一木板，木板厚度应大于50mm，其
间隙控制在0．2～0．3mm。用一个红外线小手电筒按其外径在木板中心钻孔，将其
插上拧亮，光束直射上层模板。标记光束落点，按点钻孔，孔径为5mm，其光束直
透模板上。准备预埋套管用乳白色有机玻璃，将光束点移位对准后，把模具提出让
套管留在模板上。用划针沿套管外径划痕，将套管绑扎牢固不动并一直与外径划痕
吻合。PVC（聚氯乙烯）管与有机玻璃用PVC胶粘结并保证同心度；20孔是为手指提
出模具用。
②本工程为了保证管井中成排多个套管位置的准确性，在加工场地根据管道排
布要求，定位焊接，并采用封堵措施，以防污染。
3）电气预埋管路
（1）管路施工关键部位技术措施
①电缆进户管
在穿外墙位置敷设套管，宜内高外低并设止水翼环，管径为电缆外径的2倍，
长度为每边出墙面100mm。有散水时应伸出散水外边沿100mm，套管两端制作喇叭口，
内壁刷防锈漆，外壁出墙部分刷沥青漆。电缆穿入套管后，两端嵌入沥青麻丝，沥
青麻丝在套管内填充密实，距管口深度大于50mm，并应使电缆在套管内居中。
图6.17.1.1-1 电缆穿套管图
②预埋盒
226曲江电产业园—场馆区 施工组织设计
暗装接线盒安装前需预制加工，接线盒侧均需刷防锈漆，在进入接线盒的关口
有效封堵后，接线盒内用锯木屑灰土混合物填塞，再用封口胶带封口；
现浇混凝土楼板上的接线盒预埋用铁钉钉在模板上固定，再配管，并在模板上
做出标记。
根据结构500mm线盒结构墙面线，确定成排线盒的高度及位置，墙内主筋上做
标记，上下用两根钢筋穿接线盒，两侧加短钢筋与结构钢筋焊接定位，盒口与模板
面应平齐，固定端正牢靠，间距均匀。
③设备电源配管
根据电动机接线盒位置敷设电源管，成排电动机接线盒宜同向排列、电源敷设
在靠近接线盒的方向，管口离地高度宜大于等于300mm，低于电动机接线盒
100~200mm，泵房电源管高度与接线盒中心的高度一致，管口安装防水弯头。
在距离管口50~100mm处焊接接地螺栓。软管管径应与电源管同径，软管应预留
适当余量，两端采用专用管接头和专用盒接头。导线压接到接线盒内的接线端子上。
电动机底座、电源管应于接地母线可靠连接。
④管道穿伸缩沉降缝
管道穿伸缩沉降缝时要使用金属软管做过渡，施工时要做好线路接地。
6.17.1.2 防雷接地工程
1）防雷接地工程流程
图6.17.1.2-1 防雷接地施工流程
2）防雷接地工程做法
227曲江电产业园—场馆区 施工组织设计
表6.17.1.2-1
序号 项目 做法
在屋面设接闪带和避雷网格，采用φ10热镀锌圆钢明敷于女儿墙上作接
1 接闪器 闪带，利用φ10热镀锌圆钢明敷于屋面找平层内形成不大于10m×10m或
12m×8m的避雷网格。利用所有钢筋混凝土柱内钢筋作为引下线。
利用所有钢筋混凝土柱内钢筋作为引下线。每根柱内两根不小于φ16mm
边角主钢筋均应通长连接贯通，其中建筑四周边的钢筋混凝土柱内该钢筋上
端应用两根不小于φ16mm主钢筋与接闪带、接闪网焊接连通，下端与基础钢
2 引下线 筋网焊接连通。
引下线上与接闪带、接闪网，下与作为接地体的基础钢筋联结成可靠电
气通路。
结构圈梁中的钢筋应每三层连成闭合回路，并应同防雷装置引下线连
防侧击 接，应将45m及以上外墙上的栏杆、门窗等较大金属物直接或通过预埋件与防
3
雷 雷装置相连，垂直敷设的金属管道及类似金属物，尚应在顶端和底端与防雷
装置连接。
为防止建筑物遭受雷击情况下引起的感应过电压，在低压配电系统设电
涌保护器。
防雷击
在电源引入的总配电箱处应装设I级试验的电涌保护器。
4 电磁脉
冲
所有进出建筑物的电子信息系统线路在进线处设置浪涌保护器，其接地
端与等电位接地端子板连接。所有弱电系统均设浪涌保护，具体由弱电承包
商负责配套实施。
低压配电系统的接地形式采用TN-S系统。
本工程利用基础钢筋及地下室底板钢筋连接成均压网格做共用接地装
置，要求接地电阻不大于1欧姆，如果实测电阻不满足要求，应补打接地体。
将地下室筏板或底板两根不小于φ16mm主钢筋按图所示通长连接，形成
均压接地网，该均压接地网应与各独立基础、承台及各钢筋混凝土柱内两根
不小于φ16mm主筋焊接形成电气通路。
5 接地体
电梯轨道、强弱电井内垂直敷设一条-40×4热镀锌扁钢接地干线，其下
端与基础接地网可靠连接，各楼层强弱电井内的金属箱体、金属构件应经
过-25×4热镀锌扁钢与竖井内接地干线可靠连接。
每段电缆托盘或金属线槽间连接板的两端采用不小于4mm²的铜编织带跨
界连接，沿电缆托盘或金属线槽的支吊架敷设-40×4热镀锌扁钢接地干线
（该接地干线首段与变电所或配电间内接地干线连接）。
本工程设总等电位联结，在变配电所、水泵房等处设总等电位联结端子
总等电
6 箱（MEB），进出建筑物的所有金属管道及电缆金属外皮，建筑物内PE干线，
位
冷冻水、冷却水、热水总管均通过-40×4镀锌扁钢就近与MEB连通。
7 局部等 在弱电机房、强弱电井、配电间、电梯机房、通风机房、淋浴间、有洗
电位 浴设施的卫生间等处设局部等电位联结，淋浴间、有洗浴设施的卫生间的局
228曲江电产业园—场馆区 施工组织设计
序号 项目 做法
部等电位联结做法详见15D502-18页，其余场所详相关平面图纸。
6.17.1.3 电气工程施工工艺流程
1）电气工程施工工艺
图6.17.1.3-1 电气工程施工流程图
2）质量控制点及控制措施
表6.17.1.3-1
分项工程 质量控制点 质量控制措施
施工准备 材料计划、材料送审、施工方案 认真编制
位置标高正确、线管保护层、漏埋、错埋、管路 确保按基准标高线施工、避免预
结构预埋
弯扁度 埋的管路三层交叉、认真阅图
孔洞留设 漏留、错留 编制孔洞留洞图和留洞检查表
位置、标高正确、与水管、风管间距正确、支架
桥架安装 绘图解决
排列正确
位置、标高正确、与水管、风管间距正确、支架
线槽安装 绘图解决
排列正确
支架间距、与水管、风管间距正确；接线盒、过
管路暗敷 消除质量通病
线盒接线正确、管路弯扁度
支架间距、与水管、风管间距正确；接线盒、过
管路明敷 消除质量通病
线盒接线正确、管路横平竖直
严格涮锡工艺、穿线时注意保护
穿线配线 导线涮锡、导线损伤
导线
电缆平直、固定牢固、电缆弯扁度、电缆排列整 根据电缆排布图进行协调、电缆
电缆敷设
齐、美观 按次序敷设
229曲江电产业园—场馆区 施工组织设计
分项工程 质量控制点 质量控制措施
器具灯具
研究照明器具的安装方法、准确
器具固定方法正确、位置标高正确
定位
安装
设备安装 安装方法、位置标高正确 制订专项施工方案
调试 绝缘摇测全面、开关动作可靠 制订专项调试方案
3）电缆桥架安装
（1）工艺流程
弹线定位 支架安装 桥架安装 桥架接地
图6.17.1.3-2 工艺流程图
（2）弹线定位
根据深化设计图中桥架的分布进行弹线定位。对于桥架较密集区域，从地板上
弹线，然后用红外线射灯定位投射到顶板来确定支架的固定点。其它部位从顶板上
放线以确定支架的位置。
（3）支架安装
安装支架时应按照深化设计图确定安装的部位。支架的整体外观应成排成线、
长短一致。电缆桥架水平敷设时，其支撑点间距宜为1.5～3m,。垂直敷设时，其固
定点间距不宜大于2m。
（4）桥架安装
桥架安装应平直整齐，水平或垂直安装允许偏差为其长度的2‰，全长允许偏
差为20mm；桥架连接处牢固可靠，接口应平直、严密，桥架应齐全、平整、无翘角、
外层无损伤。根据深化设计图，对各楼层的桥架的弯头、三通等配件进行编号。同
一桥架内向一级负荷供电的两路电源电缆应采用隔板隔开。电缆梯架、防火桥架、
和注明中间加隔板的电缆桥架应均采用隔板隔开。钢制电缆桥架直线段长度超过
30m时，宜设置伸缩节。电缆桥架跨越建筑物变形缝处，应设置补偿装置。金属电
缆桥架及其支架和引入或引出电缆的金属导管应可靠接地，全长应不少于2处与接
230曲江电产业园—场馆区 施工组织设计
地干线（PE）相连。电缆桥架在穿过防火墙及防火楼板时，应采取防火隔离措施。
敷设矿物绝缘电缆的电缆梯架、敷设工作和备用电源电缆的电缆桥架中间加隔板，
工作电源电缆和备用电源电缆分设在隔板两侧。
图6.17.1.3-3 桥架安装示意图 图6.17.1.3-4 电缆穿桥架敷设图
宽度在150～1000 mm的桥架水平安装时，支架均采用热镀锌支架制作，桥架宽
度在150mm以下的选用成品支架固定。水平安装的桥架支吊架规格见下表：
表6.17.1.3-2
桥架宽度(mm) 吊杆规格 吊梁规格
800～1000 Φ12通丝杆 L50×50×5
400～600 Φ10通丝杆 L40×40×4
150～300 Φ8通丝杆 L30×30×3
在各层的公共区域内的主干桥架采用共用支架安装。强电井内的桥架根据深化
设计图来确定桥架的支架样式。桥架安装穿越防火分区时用防火枕或防火泥封堵。
231曲江电产业园—场馆区 施工组织设计
图6.17.1.3-5 穿墙套管封堵
由金属桥架引出的金属管线，接头处应用锁母固定。在电线或电缆引出的管口
232曲江电产业园—场馆区 施工组织设计
部位应安装塑料护口，避免出线口的电线或电缆遭受损伤。
竖井内采用梯形桥架，梯形桥架与支架应牢固连接，每2m固定一次。支架与楼
板及墙体采用膨胀螺栓固定，桥架与支架之间采用圆头螺栓固定，螺栓的圆头在梯
架的内侧。
4）配电箱（柜）安装
（1）工艺流程
图6.17.1.3-6 配电箱（柜）安装工艺流程
（2）弹线定位
根据设计要求找出配电箱(柜)位置，并按照箱(柜)的外形尺寸进行弹线定位，
弹线定位的目的是找出预埋件或者膨胀螺栓的位置。
（3）配电箱挂墙明装
在混凝土墙上采用金属膨胀螺栓固定配电箱时应根据弹线定位的要求找出准确
的固定点位置，用电钻或冲击钻在固定点位置钻孔，其孔径应刚好将金属膨胀螺栓
的胀管部分埋入墙内，且孔洞平直不得歪斜。
（4）管路及桥架进配电箱(柜)做法：
本工程中管路主要是镀锌钢管、焊接钢管、PVC管。
配电柜与桥架、母线的连接：配电柜进出电缆开孔使用线锯或开孔钻，电缆敷
设完成后封闭，母线金属外壳、桥架与柜内接地母排用专用接地线可靠接地。
（5）配电箱(柜)内接线：
箱内配线整齐，绑扎成束，无绞接现象，在活动部位应用长钉固定，盘面引出
233曲江电产业园—场馆区 施工组织设计
及引进导线应留有适当余度，以利于检修。回路编号齐全，标识正确。导线连接紧
密，不伤芯线，不断股。垫圈下螺丝两侧压的导线截面积相同，同一端子上导线连
接不多于2根，防松垫圈等零件齐全。照明箱内，分别设置零线(N)和保护地线(PE)
汇流排，零线和保护地线经汇流排配出。
5）封闭母线安装
（1）工艺流程
图6.17.1.3-7 工艺流程
（2）母线槽安装如下
1-吊杆2-胀栓
3-螺栓4-压板
5-吊架6-母线
7-连接螺母
图6.17.1.3-8 母线水平安装示意图
1-母线2-支件
3、4-螺钉螺母
5、6-减振螺栓弹簧
7-垫圈8-螺母9-槽钢支架
10-膨胀螺栓11-防水台
图6.17.1.3-9 母线垂直安装示意图
（3）母线安装注意事项
234曲江电产业园—场馆区 施工组织设计
安装插接箱时，首先要断开箱内负荷，严禁带负荷装卸插接箱；在母线与设备
连接处必须加固定支架；母线外壳连接：按设计选定的保护系统进行安装，地线跨
接板连接应固定，防止松动，严禁焊接；母线安装完毕后应用塑料薄膜加以保护，
以防止进水；母线过墙及楼板时，需要用耐火填料封堵，不得用水泥沙浆封堵，保
证母线上下伸缩自如。母线穿过防火墙及楼板做法：
1-防火堵料
2-母线槽
3-防火隔板
4-胀管螺栓
图6.17.1.3-10 母线穿墙防火封堵示意图
6）电缆敷设
（1）工艺流程
图6.17.1.3-11 流程图
（2）电缆敷设
电缆敷设前进行绝缘摇测或耐压试验。1KV以下电缆，用1KV摇表摇测线间及对
地的绝缘电阻应不低于10MΩ。电缆敷设后未接线以前应用橡皮包布密封后用黑胶
布包好。
水平敷设：敷设方法可用人力或机械牵引。电缆应单层敷设，排列整齐，不得
有交叉，拐弯处应以最大截面电缆允许弯曲半径为准。电缆敷设排列整齐，电缆首
尾两端、转弯两侧及每隔5～10m处设固定点。
垂直敷设：垂直敷设，有条件的最好自上而下敷设。将电缆吊至楼层顶部，敷
设时，同截面电缆应先敷设低层，后敷设高层，要特别注意，在电缆轴附近和部分
235曲江电产业园—场馆区 施工组织设计
楼层应采取防滑措施。自下而上敷设时，低层、小截面电缆可用滑轮大绳人力牵引
敷设。高层、大截面电缆宜用机械牵引敷设。电缆沿桥架敷设穿过楼板时，预留通
洞，敷设完后应将洞口用防火材料堵死。
（3）电缆排列固定
桥架内电缆应排列整齐，固定点一致。电缆固定采用尼龙扎带，间距1m以内，
每20m用金属电缆卡作加强固定。垂直敷设时，电缆的上端及每隔1.5~2m处固定；
水平敷设时，电缆的首、尾两端、转弯及每隔5~10m处固定；大于45°倾斜敷设时，
电缆的上端及每隔2m处固定。
（4）电缆头制作
所有接线端子均采用紧压铜端子，端子与电缆线芯截面相匹配，铜端子的压接
采用手动式液压压接钳，采用热缩头、热缩管作为电缆头绝缘保护。电缆终端制作
好，与配电柜连接前要进行绝缘测试，以确认绝缘强度符合要求。同时电缆要作好
回路标注和相色标记。
（5）电缆的标识
沿电缆桥架敷设的电缆在其两端、拐弯处、交叉处应挂标志牌，直线段每间隔
20m增设标志牌。标志牌规格应一致，并有防腐性能，挂设应牢固。标志牌上应注
明电缆编号、规格、型号、电压等级及起始位置。
7）灯具安装
（1）工艺流程
图6.17.1.3-12 流程图
（2）安全疏散指示灯安装
在安全疏散指示灯订货前应对厂家进行技术交底，包括统计安全疏散指示灯的
面板样式、面板上箭头方向、以及灯具其它的功能(如声光报警、语音、巡检等)，
236曲江电产业园—场馆区 施工组织设计
避免供货出错。
安装在安全出口顶部的出口标志灯下口距门框0.15m，安装在疏散通道墙体上
的指示灯下口距地0.5m。
墙内嵌入式安装的灯具，在结构施工阶段预留灯具孔洞，装饰施工阶段安装灯
具。
（3）通电试运行
灯具通电试运行须在灯具安装完毕，且各照明支路的绝缘电阻测试合格后进行。
照明线路通电后应仔细检查和巡视，检查灯具的控制是否灵活、准确。开关位置应
与控制灯位相对应，如果发现问题必须先断电，然后查找原因进行调整。
6.17.2 给排水工程
6.17.2.1 系统概括
本工程给排水系统主要包括给水、污水、废水、雨水、凝结水、中水、室内外
消火栓、自动喷水灭火系统及灭火器具配置等系统，主要涉及铝合金衬塑复合管材、
PP-R给水管、高密度聚乙烯（HDPE）柔性抗震静音排水管材、镀锌钢管、内外热镀
锌钢管、内外热镀锌无缝钢管、高密度聚乙烯（HDPE）承压型雨水排水管材等。
6.17.2.2 工艺流程
237曲江电产业园—场馆区 施工组织设计
图6.17.2.2-1 工艺流程图
6.17.2.3 给排水系统管道安装
1）工艺流程
图6.17.2.3-1 工艺流程图
2）铝合金衬塑复合管施工安装
（1）施工准备：
①材料检验：管材和管件的内外壁应光滑平整，无气泡，无裂口，无裂纹，无
沙孔，无脱皮，无凹陷，无毛刺和明显的痕迹，管壁颜色一致，无色泽不均，严重
缩形和分解变色。
②管材和管件不应含有可见杂质。
③管材的端面应切割平整，并垂直于管材的轴线。
④管件应完整，无缺损，无变形，无开裂。
⑤管件颜色与管材颜色基本一致。
（2）测量放线：
①管道安装应测量好管道坐标、标高等。
②管道安装时，应复核冷、热水的所在位置。管道的标识应面向外侧，处于明
显位置。
（3）预制加工：
238曲江电产业园—场馆区 施工组织设计
①管材切割前，必须正确丈量和计算好所需长度。
②切割管材必须使端面垂直于管轴线，管材切割应使用切管器或管道切割机。
③管材与管件的连接端面和热熔面必须清洁、干燥、无油污。
（4）管道安装：
①管道安装时，不得有轴向扭曲。穿墙或穿楼板时，不宜强制校正。给水铝合
金衬塑管道与其他金属管道平行敷设时，应有一定的保护距离，净距离不宜小于
100mm。
②管道穿越楼板时，应设置硬质套管。
③管道立管道直管段长度超过30m时，应加设金属软管。
④吊顶内管道均做防结露保温，保温厚度20mm。
⑤铝合金衬塑复合管与管件需使用专用的热熔机具。
⑥管道安装时必须根据不同管径和要求设置管卡，管卡与管道接触应紧密，不
得损伤管道表面。
⑦固定支架、吊架应有足够的刚度，不得产生弯曲变形等缺陷。
5）复合管安装
（1）工艺流程
支吊架预制安装→管道预制安装→管道及配件连接→与阀门连接→与洁具连接
→管道保温→管道试压→管道冲洗消毒→清理验收
（2）操作要点
①支吊架预制安装
当结构为剪力墙结构、砌体结构时，可直接在墙体上安装支、吊架；当结构为
框架、框架剪力墙结构，填充墙为轻集料混凝土砌体或轻质隔墙板时，可采用以下
方法施工。
239曲江电产业园—场馆区 施工组织设计
支管支架安装：本工程的支管安装时，支架采用U-PVC材质的抱卡。卫生间贴
完砖后，用电钻开孔，然后用Φ8的膨胀螺栓将支架固定在墙面上，抱卡抱住管道，
用螺丝紧固。
②管道预制安装
衬塑复合管材断管采用专用割刀。
a断管前，应在管道上做出辅助线，沿着辅助线旋转手柄，以确保断面的平整
性。
b由于断管时温度较高，会带出少量内层塑料，需进行清理，保证管道在连接
时，平整无损，光华无毛刺。
③PPR管热熔连接的要求：
a管道在连接前应检查管材、管件的质量，连接端部应清洁、干燥无油污，应
平整无损、光滑无毛刺。
b管材按所需连接长度用钢塑专用割刀进行切割，端面应垂直于管轴线，并去
除毛刺。
c根据管件承插口深度在管材口用铅笔或水笔作出标记。插入深度应符合下表
的规定：
表6.17.2.3-1承插深度表
管材公称外径
20 25 32 40 50 63 75 90 110
dn
插入深度L 9 9 9 12 14 17 12 12 12
热熔深度L1 15 17 21 22 23.5 25 45 45 45
d承插热熔加热器经接通电源，达到工作温度280℃±5℃温度指示灯亮后，便
可进行连接。
e热熔焊接过程：加热时间、承插连接后操作时间以及冷却时间应参照下表的
规定：
240曲江电产业园—场馆区 施工组织设计
表6.17.2.3-2热熔时间、操作时间、冷却时间表
连接及操作时间 冷却时间
公称外径dn(mm) 加热温度（℃） 加热时间（S）
（S） （min）
20 5 15 2
25 7 15 2
32 8 20 2
40 12 20 4
50 280℃±5℃ 18 30 4
63 24 30 4
75 26 40 6
90 30 50 6
110 40 60 6
注：若环境温度小于5℃，加热时间应延长50%。
f管道承插热熔连接时热熔所挤出的原材料，沿承口端部应形成一个凸缘熔瘤
环。
g承插熔接弯头或三通时，应按施工安装要求，注意其方向，在管材和管件的
直线方向上，用辅助标志标出其位置。
h连接时分别同时无旋转地把复合管管端插入加热头上，直到止点处，把管件
导入加热套内直致止点处。加热时间参照表2的规定。
i达到加热时间后，应立即将复合管及管件分别同时从加热头和加热套上平稳
拔出，并迅速无旋转地垂直均匀插入到所标深度，使接头端面形成均匀凸缘。
j在表2规定的操作时间内，刚熔接好的接头，可以微量校正，但严禁旋转。
④管道试压
表6.17.2.3-3
当管道系统水压试验的管线较长、系统较复杂时，可分段、分层或分系
1 原则
统进行试验。
241曲江电产业园—场馆区 施工组织设计
验压力应取管道系统工作压力的1.5倍，但不得小于0.6MPa；水压试验
前，对试压管段应采取安全有效的固定和保护措施，各配水口应临时封堵，
2 要求
试压接头应明露；压力表量程不应小于试验压力的1.3倍，且精度为
0.01MPa。
⑤管道冲洗消毒
表6.17.2.3-4
序号 步骤 内容
1 冲洗条件 管道试压完毕
应选择适当冲洗进水口及排水口位置
清洗前将管路上的减压阀、滤网、止回阀等阻碍物通过的部件拆下
2 冲洗准备
对管道支架、吊架进行检查，必要时应采取加固措施
在各条管路上装设法兰盲板，并在盲板上接临时给水或排水管道
向管路内注满水保持系统内一定压力
冲洗顺序按主干管、立管、支管顺序，由上往下进行冲洗
3 冲洗过程
冲洗直径大于100的管道时，应对其死角和底部进行敲打，但不得
损伤管道
观察水箱与水池口出水，清浊度、透明度、色泽与进水比较基本一
4 检验标准
致为止
5 恢复工作 清洗合格后再装上拆下的部件
冲洗时水流不得经过设备。
对不能经受冲洗的设备和冲洗后可能存留脏物、杂物的管道段，如
6 注意事项
过滤器及除污器等，应进行清理。管道试压冲水后的泄水关系到电气安
全、成品保护和场所干燥等问题，排水必须按照调试方案排入现场给定
的楼层排水点。
⑥清理验收
a施工完成后，应对管道进行清理。
b清理管道表面的浮尘、腻子、油漆等附着物。
c划痕及不光滑的地方可以进行抛光。
4）衬塑复合管和热镀锌钢管的沟槽式卡箍连接
242曲江电产业园—场馆区 施工组织设计
（1）安装工艺流程
图6.17.2.3-1 工艺流程图
（2）沟槽加工
表6.17.2.3-5
序号 安装步骤 安装说明
把压槽机固定在一个宽敞的水平面上，也可固定在铁板上，必
1 固定压槽机
须确保压槽机稳定、可靠；
检查压槽机空运转时是否良好，发现异常情况应及时向机具维
2 检查压槽机
修人员反映，以便及时解决；
把管道垂直于压槽机的驱动轮挡板水平放置，使钢管和压槽机
3 架管 平台在同一个水平面上，管道长度超过0.5m时，要有能调整高度
的支撑尾架，且把支撑尾架固定、防止摆动，如下图所示；
4 检查压轮 检查压槽机使用的驱动轮和压轮是否与所压的管径相符；
5 确定沟槽深度 旋转定位螺母，调整好压轮行程，确定沟槽深度和沟槽宽度；
操作液压手柄使上滚轮压住钢管，然后打开电源开关，操动手
压泵手柄均匀缓慢下压，每压一次手柄行程不超过0.2mm，钢管转
6 压槽
动一周，一直压到压槽机上限位螺母到位为止，然后让机械再转动
两周以上，以保证壁厚均匀；
检查压好的沟槽尺寸，如不符合规定，再微调，进行第二次压
7 检查
槽，再一次检查沟槽尺寸，以达到规定的标准尺寸。
（3）沟槽式卡箍管件安装
①沟槽连接优先采用成品沟槽式衬塑管件；
②采用机械截管，截面应垂直轴心，允许偏差：管径不大于100mm时，偏差不
大于1mm；管径大于125mm时，偏差不大于1.5mm。
③沟槽式卡箍管件安装前，检查卡箍的规格和胶圈的规格标识是否一致，检查
被连接的管道端部，不允许有裂纹、轴向皱纹和毛刺，安装胶圈前，还应除去
管端密封处的泥沙和污物。沟槽连接步骤如下：
243曲江电产业园—场馆区 施工组织设计
表6.17.2.3-6
序号 安装步骤 安装说明
1 上橡胶垫圈 将密封橡胶圈套入一根钢管的密封部位，不得损坏密封橡胶圈；
将另一根加工好的管道与该管对齐，两根管道之间留有一定间隙,移
2 管道连接
动胶圈，调整胶圈位置，使胶圈与两侧钢管的沟槽距离相等；
3 涂润滑剂 在管道端部和橡胶圈上涂上润滑剂；
4 安装卡箍 将卡箍上、下紧扣在密封橡胶圈上,并确保卡箍凸边卡进沟槽内；
用手压紧上下卡箍的耳部，使上下卡箍靠紧并穿入螺栓，螺栓的根
5 拧紧螺母 部椭圆颈进入卡箍的椭圆孔,用扳手均匀轮换同步进行拧紧螺母，确认卡
箍凸边全圆周卡进沟槽内；
6 检查 检查上下卡箍的合面是否靠紧,不存在间隙为止。
（4）管件安装
沟槽式连接管件备有成品同径三通、异径三通、90°弯头、45°弯头、大小头
等以适应管路系统连接的不同要求，成品管件必须与管箍配套使用；
5）排水系统管道安装
（1）施工工艺流程

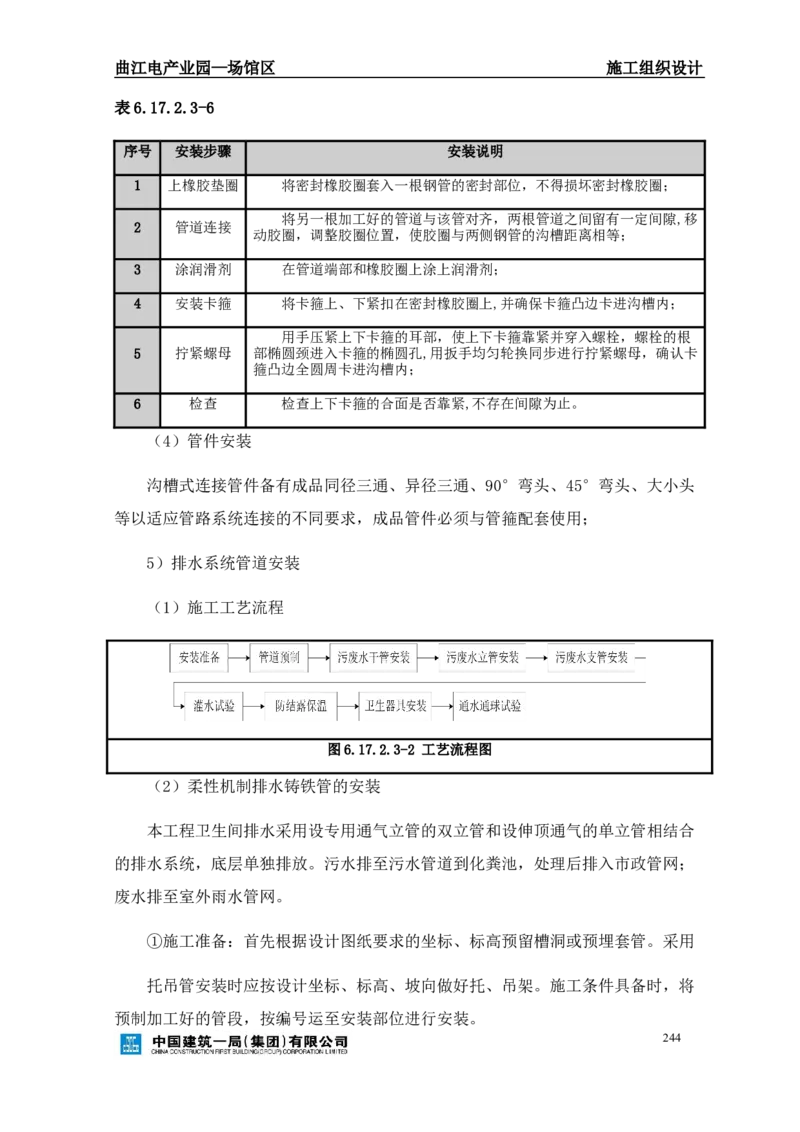

图6.17.2.3-2 工艺流程图
（2）柔性机制排水铸铁管的安装
本工程卫生间排水采用设专用通气立管的双立管和设伸顶通气的单立管相结合
的排水系统，底层单独排放。污水排至污水管道到化粪池，处理后排入市政管网；
废水排至室外雨水管网。
①施工准备：首先根据设计图纸要求的坐标、标高预留槽洞或预埋套管。采用
托吊管安装时应按设计坐标、标高、坡向做好托、吊架。施工条件具备时，将
预制加工好的管段，按编号运至安装部位进行安装。
244曲江电产业园—场馆区 施工组织设计
②连接：根据承口深度，在插口管端划出符合承插口的对口间隙不小于3mm，
最大间隙不大于铸铁管承插口的对口最大间隙表内规定的印记。将橡胶圈塞入
承口胶圈槽内，胶圈内侧及插口抹上肥皂水，将管子找平找正，将铸铁管徐徐插入
承口至印记处即可。然后将法兰盘连接固定。铸铁管承插口的环形间隙安装允许偏
差参见下表。

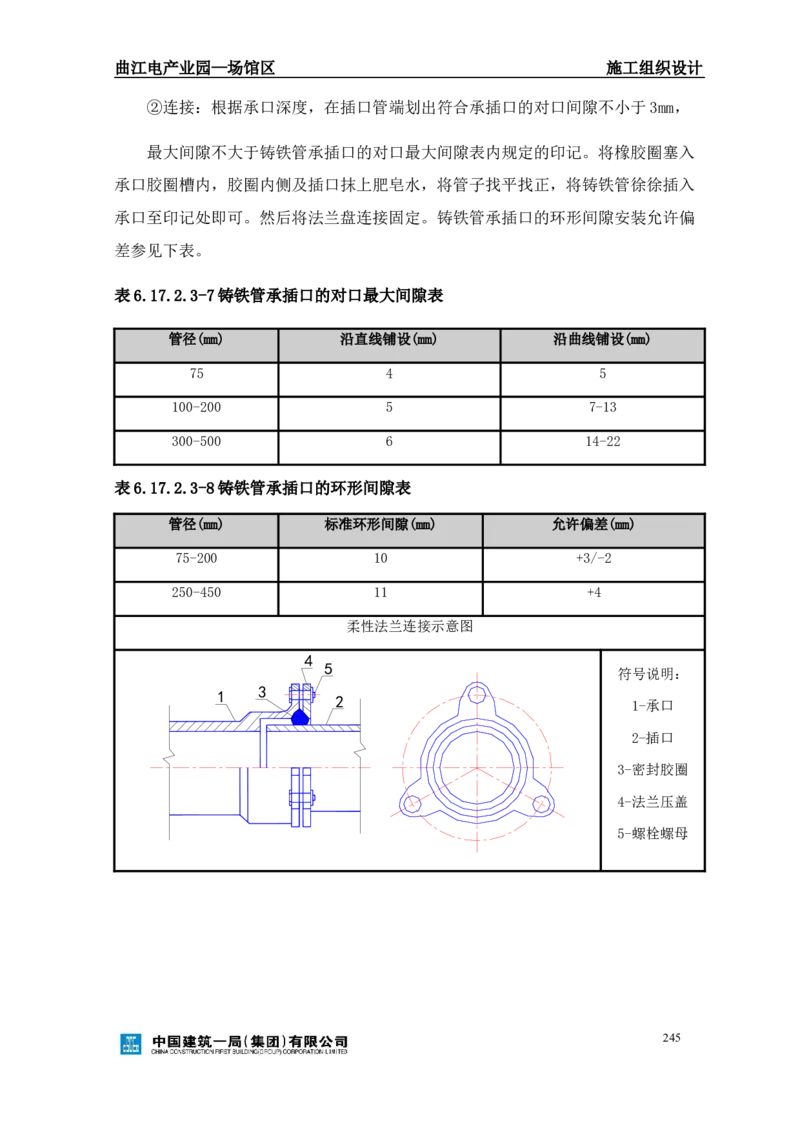

表6.17.2.3-7铸铁管承插口的对口最大间隙表
管径(mm) 沿直线铺设(mm) 沿曲线铺设(mm)
75 4 5
100-200 5 7-13
300-500 6 14-22
表6.17.2.3-8铸铁管承插口的环形间隙表
管径(mm) 标准环形间隙(mm) 允许偏差(mm)
75-200 10 +3/-2
250-450 11 +4
柔性法兰连接示意图
4
5
符号说明：
3
1
2
1-承口
2-插口
3-密封胶圈
4-法兰压盖
5-螺栓螺母
245曲江电产业园—场馆区 施工组织设计
4
5
3
1
2
（3）检查口或清扫口的安装
立管应每隔一层设置一个检查口，但在最底层和有卫生器具的最高层也应设置。
在楼层转弯处应设置立管检查口。立管检查口安装高度距地面1m，检查口位置和朝
向应便于检修，暗装立管在检查口处应设检修门。
在连接2个及2个以上大便器或3个及3个以上卫生器具的污水横管上应设置清
扫口。
污水横管的直线管段，应按设计要求的距离设置检查口或清扫口。
埋在地下或地板下的排水管道的检查口，应设在检查井内。
地面清扫口的安装详见下图：
图6.17.2.3-3排水管道清扫口的安装节点图
符号说明：
1-清扫口
2-面层
3-楼板
4-止水环
5-水泥砂浆
图6.17.2.3-4 铸铁排水管道清扫口的安装节点图
246曲江电产业园—场馆区 施工组织设计
符号说明：
1-清扫口盖
2-清扫口身
3-水泥砂浆
4-面层
5-楼板
6-细石混凝土
7-防水层
（4）通球试验检验系统通畅
在排水主管安装完后，距离交工尚有较长时间，很难避免较大的异物(如装饰材
料的边角碎料)进入管内，造成立管及出户管弯头被堵而导致出水不畅通，对此，可
作通球试验进行检查。方法是将一直径约为2/3立管直径的橡胶球或木球，用线贯
穿并系牢(线长略大于立管总高度)，然后将球从立管最高部位(即伸出屋面的通气
口)向下投入，如能顺利通过，证明立管无堵塞。如果通球受阻，可用线拉出通球，
测量线的放出长度，从而判断受阻部位，然后进行疏通处理，再次作通球试验，直
至管道通畅为止。如果出户管弯头后横向管段较长，通球不易滚出，可灌部分水帮
助通球流出。
（5）通水试验检验系统的严密和通畅
当给排水系统及卫生器具安装已完，室内给水管与室外供水管接通后，将全部
给水系统的龙头及冲洗阀同时打开1/3以上，此时排水管道的流量大概相当于高峰
用水的流量。然后，检查排水系统的每根管道，每个接头有无渗漏，同时检查各卫
生器具的出水口排水是否通畅。对于有地漏的房间，可在地面放水，观察地面水是
否能汇集到地漏顺利排走，同时到下面一层观察地漏与楼板结合处是否漏水。如果
限于条件，不能全系统同时通水，则也可采用分层通水试验，分层检查横支管是否
渗漏或堵塞。分层通水试验时应将本层的水龙头及冲洗阀全部打开。
（6）灌水试验检验系统的严密性
灌水试验特别适用于检验排水系统分层横支管及分段立管的严密性，也适用于
247曲江电产业园—场馆区 施工组织设计
检验卫生洁具及地漏的严密性。试验时应采用特制的胶囊充气装置，胶囊的规格应
与被试验的管道配套。试验操作程序大致如下：
①先将胶囊充气装置的配件进行组合，作工具试漏检查。将胶囊置于盛满水的
水桶中并按住。用气筒向胶囊充气，检查胶囊、胶管及接口是否漏气，压力表有无
指示。
②测量由立管检查口至楼层下方横支管之垂直距离并加500mm，共长约2m，记
住此长度并将该长度度量到胶囊与胶管的连接段上，作出记号，以控制胶囊插入立
管的深度。
③打开立管检查口，将胶囊从此口慢慢向下送入至所需长度，然后向胶囊充气，
观察压力表值，使胶囊与管内壁紧密接触以水不漏为度。注意，胶囊要避免放在立
管管件接头处，因该处内壁有接缝，影响堵水严密性。对于铸铁排水管，要求清砂
干净，内壁平整，不允许有毛刺，否则会影响堵水密封性，甚至刺破胶囊。
④在楼面的灌水口(也可在检查口)灌水至平楼面高度，然后对灌水管道及管件
接口逐一检查，如发现有漏点，做出记号，排水后进行修复处理。如为橡胶圈柔性
接口，可在渗漏接头带水紧螺栓修复。如灌水管道检查无一渗漏点，则水位可稳住。
灌水时间应延续15min，在最后5min灌水液面不下降为合格。
⑤将胶囊放气，然后握住胶管徐徐抽出胶囊，注意不要使胶囊受损。
⑥取出胶囊后，水应能很快排走。如水位下降很慢，说明灌水管段内有杂物堵
塞，应予清理。
1）HDPE排水管安装
（1）HDPE立管安装
①按照要求的间距，把安装片焊接固定在墙壁上。
②通过立管卡、螺杆把HDPE固定在柱子或墙壁上。
③HDPE立管按照≤6m的间距安装固定套环。
248曲江电产业园—场馆区 施工组织设计
（2）HDPE管道连接
①HDPE管道连接采用电熔连接（电熔承插连接），管件应采用同质材料制作，
其压力等级与管材压力等级相同。
②HDPE管道不同连接形式采用对应的专用连接工具，检查电动工具与配电箱供
电电压是否一致，功率是否匹配。
③在寒冷气候和大风环境条件下进行连接操作时，应采取保护措施，或调整连
接工艺。
④HDPE管道连接结束后，应进行接头外观质量检查，不合格者必须返工重新进
行外观质量检查。
⑤端面式HDPE直管安装时接口处需用立管卡将立管固定在墙上；横管在每隔接
口处均应加设吊架。
⑥排水管穿楼板应预留孔洞，管道安装完后将孔洞严密捣实，并按规范设置支
吊架、伸缩节及阻火圈。
⑦排水主干管道须提供水流指示箭头和文字标记。
7）给排水系统主要设备安装
（1）变频供水设备的安装；
①变频供水系统的组成:
变频供水系统的组成参见图6.17.2.3-5；变频供水系统的运行参见图
6.17.2.3-6。

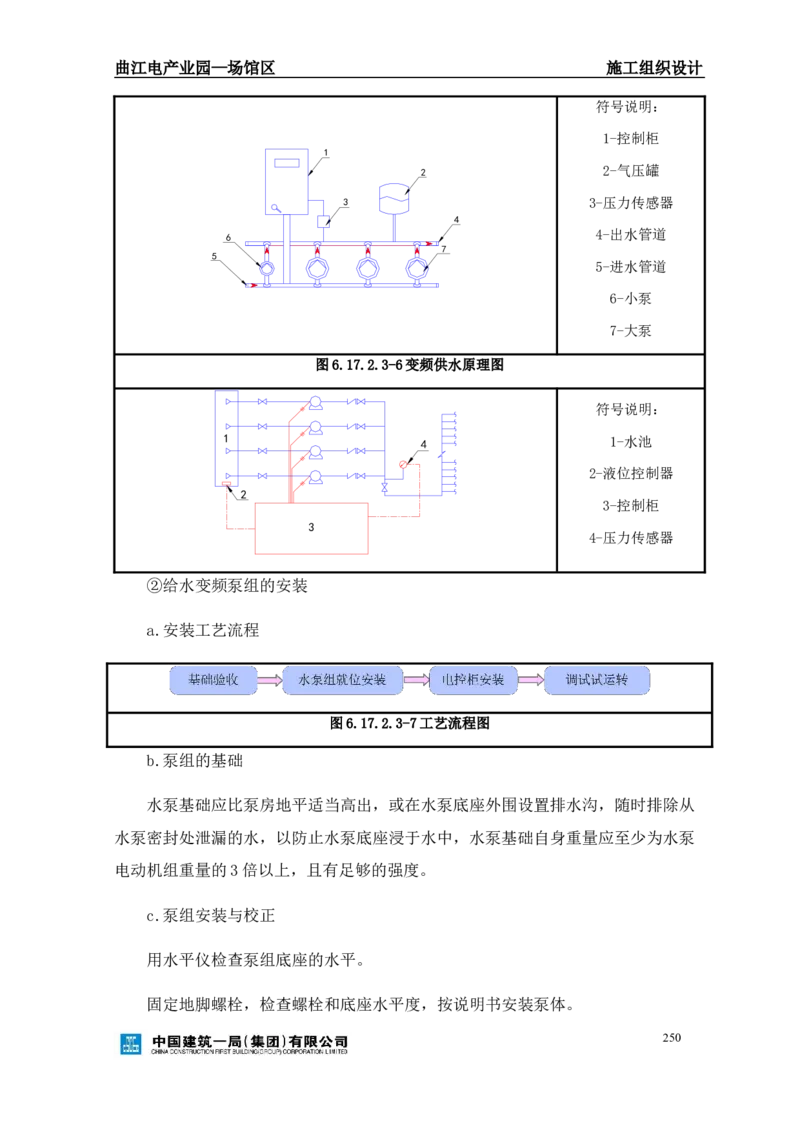

图6.17.2.3-5变频供水装置组成图
249曲江电产业园—场馆区 施工组织设计
符号说明：
1-控制柜
1
2 2-气压罐
3 3-压力传感器
4
4-出水管道
6
7
5
5-进水管道
6-小泵
7-大泵
图6.17.2.3-6变频供水原理图
符号说明：
1 4 1-水池
2-液位控制器
2
3-控制柜
3
4-压力传感器
②给水变频泵组的安装
a.安装工艺流程
图6.17.2.3-7工艺流程图
b.泵组的基础
水泵基础应比泵房地平适当高出，或在水泵底座外围设置排水沟，随时排除从
水泵密封处泄漏的水，以防止水泵底座浸于水中，水泵基础自身重量应至少为水泵
电动机组重量的3倍以上，且有足够的强度。
c.泵组安装与校正
用水平仪检查泵组底座的水平。
固定地脚螺栓，检查螺栓和底座水平度，按说明书安装泵体。
250曲江电产业园—场馆区 施工组织设计
压力表安装在震动小，水压平稳处。
d.泵组管路的安装
在水平出水管路的闸阀后面与系统贯通部安装压力传感器或压力控制器。
吸水管严禁漏气，要设法使吸水管向水池（箱）方向有1/50～1/100的坡度。
在水泵附近的管道上安装支架，使泵壳上没有重量附着。
出水管路及入水管路安装完毕后应进行水压试验。
e.电控柜安装
f.水泵组减振降噪：
水泵进出水管上设可曲挠橡胶接头（柔性聚氯丁橡胶连接器）以便减振。
为了防止管路震动和水锤现象发生，可在泵体与泵座之间加橡胶减振垫。
g.变频供水泵组调试、运行：
设备的调试须在设备正确安装完毕，经过通电试验，空载试验(变频、工频)，
调整每台电机的旋转方向(工频、变频)以后，确认一切正常后方能进行，试验按下
列步骤进行：
正确接通电源；
在手动方式电机试转，调整相序至电机转向正确；
根据需要，通过控制器面板键盘设定压力给定值及参数；
调好交流变频器及自动启停系统；
上述工作完成后，接通电源，进行联机、调试；
联机调试的具体操作步骤为：确认各接线正确无误后，合上柜内空气开关，电
源指示灯亮（红色），变频器显示为"00.0"，再按下启动键，柜内继电器吸合，设
定压力，实际压力均有显示，控制方式选为自动工作状态。大约40秒后1#泵开始起
251曲江电产业园—场馆区 施工组织设计
动，面板上1#泵灯亮，变频器频率逐渐加大，实际压力数值增加，最终达到设定压
力数，对于多泵软起的控制方式，当1#泵变频启动到50HZ时，则该泵将自动切换至
工频运行，变频器自动启动2＃泵，以此类推。
（2）给水、水箱的安装
①安装工艺流程：

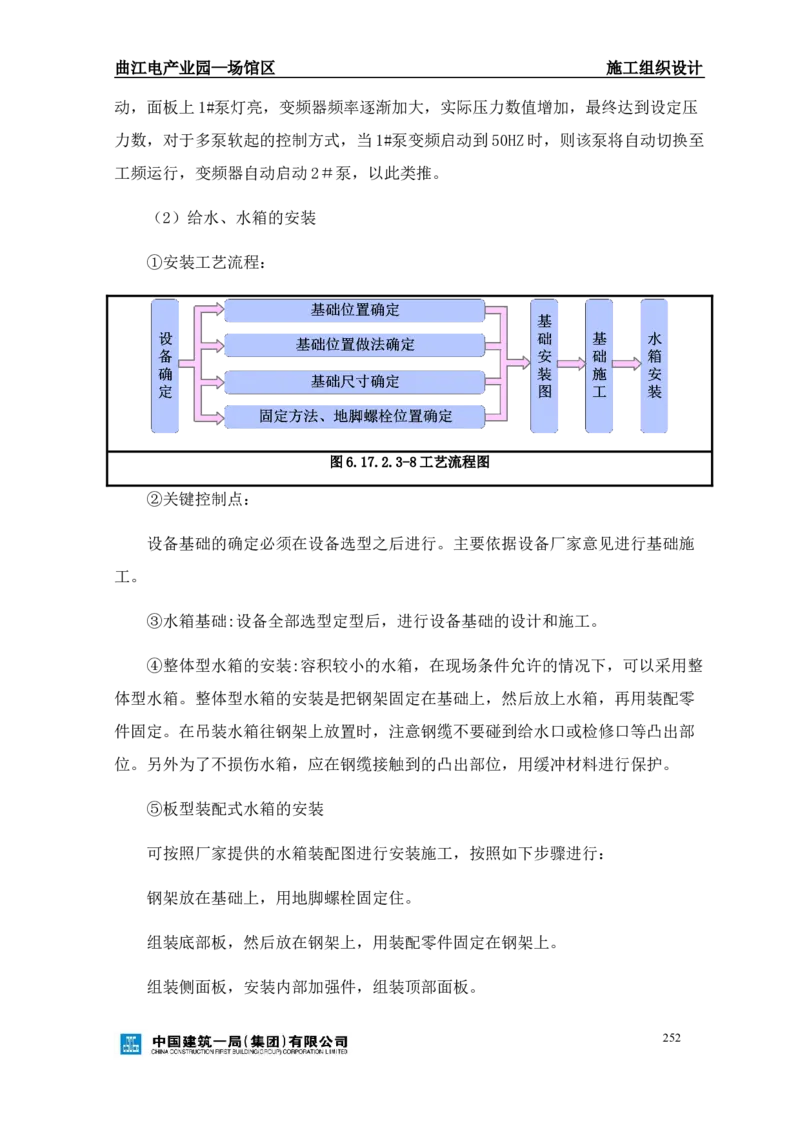

图6.17.2.3-8工艺流程图
②关键控制点：
设备基础的确定必须在设备选型之后进行。主要依据设备厂家意见进行基础施
工。
③水箱基础:设备全部选型定型后，进行设备基础的设计和施工。
④整体型水箱的安装:容积较小的水箱，在现场条件允许的情况下，可以采用整
体型水箱。整体型水箱的安装是把钢架固定在基础上，然后放上水箱，再用装配零
件固定。在吊装水箱往钢架上放置时，注意钢缆不要碰到给水口或检修口等凸出部
位。另外为了不损伤水箱，应在钢缆接触到的凸出部位，用缓冲材料进行保护。
⑤板型装配式水箱的安装
可按照厂家提供的水箱装配图进行安装施工，按照如下步骤进行：
钢架放在基础上，用地脚螺栓固定住。
组装底部板，然后放在钢架上，用装配零件固定在钢架上。
组装侧面板，安装内部加强件，组装顶部面板。
252曲江电产业园—场馆区 施工组织设计
⑥水箱周围管道的安装
水箱与水管的连接，用挠性接头参见水箱周围水管的布置图。在挠性接头的前
后，躯体与水箱的支撑点要分开，采取防振措施。水位控制系统中应采用压力测试
系统，电极棒应为5P，为了不受流入水引起波浪的影响，应采用透明的防波型电极
棒。泄水管应安装在水箱底部，参见水箱周围水管的布置图。溢出管不应直接与排
放管连接（中间应有间隔），参见高位水箱周围管道的布置及管道支撑图。
电极棒和浮球阀等，为了检修方便应集中安装在检修工作口附近。
当水箱上安装了水位控制装置时，为防止管内产生负压、给水管内出现逆流而
污染水质，水箱出水管上还需安装真空切断器，该装置分为气压式和压力式两种，
安装时可遵照厂家技术指导。

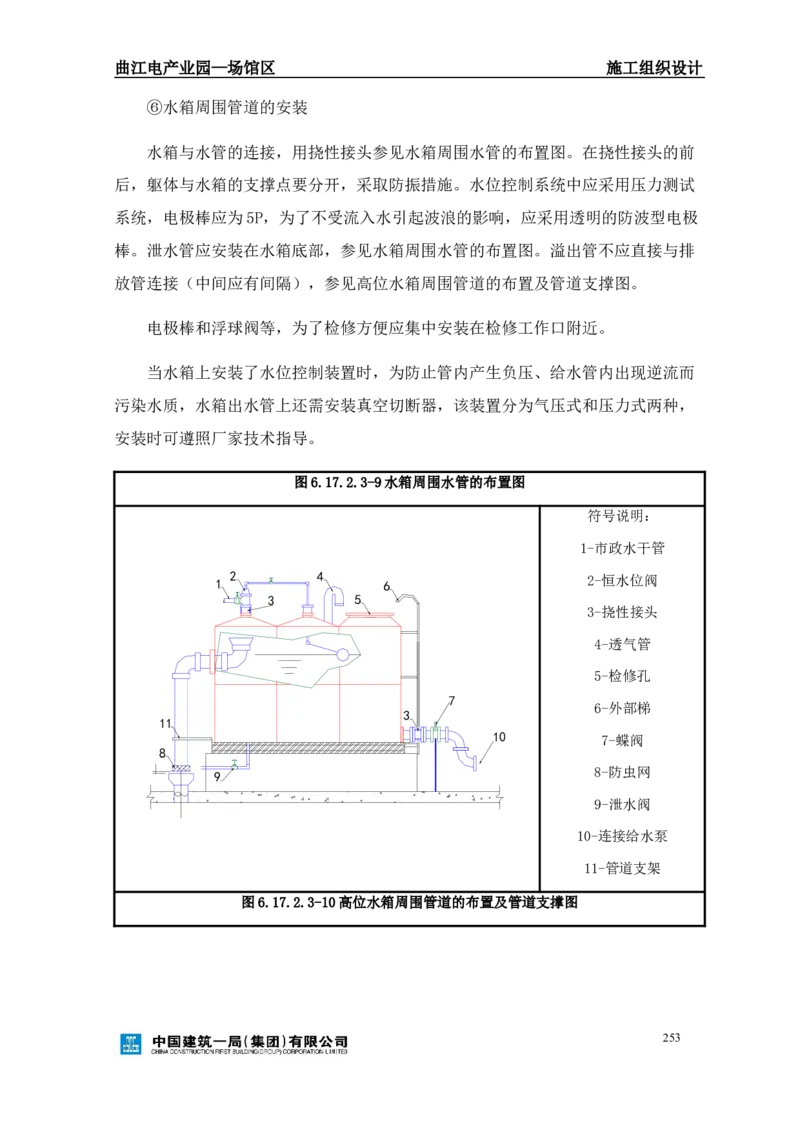

图6.17.2.3-9水箱周围水管的布置图
符号说明：
1-市政水干管
2 4 2-恒水位阀
1 6
3 5
3-挠性接头
4-透气管
5-检修孔
7
6-外部梯
3
11
10 7-蝶阀
8
8-防虫网
9
9-泄水阀
10-连接给水泵
11-管道支架
图6.17.2.3-10高位水箱周围管道的布置及管道支撑图
253曲江电产业园—场馆区 施工组织设计
符号说明：
1-给水泵供水管
6
2-闸阀
4 5
3-挠性接头
4-透气管
3
2
5-检修孔
10 6-外部梯
3
7-基座
11
1 8-防虫网
9 8
7
9-泄水阀
10-连接用水点
11-管道支架
图6.17.2.3-11水箱溢水管间接排放示意图
1
3d
3
254
d5.2 2d
d
mm051>
D
符号说明：
2
1-间接排水管
2-溢水线
3-铁丝网
d>D
⑦水箱（池）满水试验：
敞口水池（箱）安装完毕后应做满水试验，静置24h观察，不渗不漏为合格。
⑧消毒:生活饮用水系统在试压和冲洗合格后、交付使用前必须进行消毒，并经
有关部门取样检验，符合国家《生活饮用水标准》方可使用。
饮用水水箱在试压合格后宜采用0.03%高锰酸钾消毒液灌满管道进行消毒。消
毒液在管道中应静置24h，排空后，再用饮用水冲洗。饮用水的水质应达到现行的曲江电产业园—场馆区 施工组织设计
国家标准。
8）给水工程调试
给水调试的主要内容为管道试压冲洗、水箱满水试验、设备试运转、管路系统
消毒、末端试水运行。调试流程如下：
图6.17.2.3-12工艺流程图
（1）管道试压及冲洗
本工程系统多、管路复杂，采用分系统分区分楼层试压的原则。先主管后支管，
先低区后高区。
①试验介质：本工程采用水压试验，试验用水为临时施工用水。注水时将空气
排尽。压力升至试验压力后，稳压10min，压力下降不大于0.02MPa为合格；再将压
力降至工作压力，无渗漏为合格。试压合格后，排尽系统内的水。冲洗用水经过沉
淀过滤后循环使用。
试压前准备工作，见下表所示：
表6.17.2.3-9
序号 项目 工作内容 备注
试压用水沉淀后二次利
1 试压水源 临时用水
用。
按图确认所有工作已经完成。重点
2 管路检查 检查：管件、阀门、紧固件、支架、焊 /
缝等。
编制试压方 确定分层分区、分系统试压、排水
3 /
案 方案。
最高点设排气阀，最低点设置排水
不参与试压的仪表、水
4 试压准备 阀，安装压力表，管线进行接通或隔
表等拆除后封堵严密。
断，拆除仪器仪表。
②管道的强度和严密性试验
255曲江电产业园—场馆区 施工组织设计
试验方法：采用分楼层试压、分区系统试压、系统试压相结合。
表6.17.2.3-10
试压方式 试压内容
每层管道隐蔽前进行，目的是检查管件、管材在加工制作、运输、保
分段试压
管、安装过程中是否损坏，管道有无渗漏，试验压力按管网试压规定进行。
装饰施工完成后进行，对供水范围内的各层进行分系统打压，试验压力
系统试压 按管网试压规定进行，在试验进程中要对整个管网进行全面检查，直到压降
符合要求，且无泄漏现象。
在各项供水设备、末端配水器具已安装完毕，且室内外排水系统均具备
全系统试压 使用条件的情况下，进行全系统通水试验。目的是检验供水系统的供水能
力、水压是否满足设计和规范规定，同时检验配水器接口的严密性。
稳压要求 试压过程中，要稳压10分钟，压降不大于0.02MPa，且不渗漏为合格。
③管道冲洗
表6.17.2.3-11
序号 步骤 内容
1 冲洗条件 管道试压完毕
应选择适当冲洗进水口及排水口位置
清洗前将管路上的减压阀、滤网、止回阀等阻碍污物通过的部件拆下
2 冲洗准备
对管道支架、吊架进行检查，必要时应采取加固措施
在各条管路上装设法兰盲板，并在盲板上接临时给水或排水管道
向管路内注满水保持系统内一定压力
冲洗顺序按主干管、立管、支管顺序，由上往下进行冲洗
3 冲洗过程
冲洗直径大于100的管道时，应对其死角和底部进行敲打，但不得损
伤管道
观察水箱与水池口出水，清浊度、透明度、色泽与进水比较基本一致
4 检验标准
为止
5 恢复工作 清洗合格后再装上拆下的部件
冲洗时水流不得经过设备。
6 注意事项
对不能经受冲洗的设备和冲洗后可能存留脏物、杂物的管道段，如过滤器
及除污器等，应进行清理。管道试压冲水后的泄水关系到电气安全、成品
保护和场所干燥等问题，排水必须按照调试方案排入现场给定的楼层排水
256曲江电产业园—场馆区 施工组织设计
点。
（2）水箱满水试验
水箱安装完毕后应做满水试验，静置24h观察，不渗不漏为合格。
（3）设备试运转
表6.17.2.3-12
工序名
序号 工作内容
称
1）先做好试运转的检查工作，应检查下列项目：地脚螺栓应紧固；
应检查泵上油杯，往孔内注油，并检查各润滑部位是否已加注润滑油，需
要冷却的部位是否已加注冷却油；各指示仪表、安全保护装置及电控装置
是否灵敏可靠。
2）启动前的操作：
1 启动前
用手先盘车，应灵活、无异常现象；
打开进水阀门、排气阀使水充满泵腔，然后关闭排气阀；
点动电机，确定转向是否正确。电机的转向应与泵的转向相符:未通
电前，拆下联接盘（靠背轮）联接螺丝，通电后检查电机转动方向，转动
正确后，再行联接，避免反转。
1）全开进水阀，关闭出水管路阀门；
2）接通电源，当泵转速达到正常后，再打开出水管道阀门，并调节
到所需的工况点；
3）观察泵运行后有无异常情况，如有异常情况应立即停车检查，处
理后再运行；
4）水泵试运转时的要求：
电动机温升、水泵运转、压力表及真空表的指针数值、接口严密程度
等应符合标准规范要求；
2 运 行
运转中不应有异常振动和声响，各密封处不得泄漏，紧固连接部位不
应松动；
轴承温升必须符合设备说明书的规定；
水泵的安全保护和电控装置及各部分仪表均灵敏、准确、可靠；
轴封填料的温升应正常，在无特殊要求的情况下，轴封处漏水量不得
大于35-60ml/h，机械其余部位的泄水量不得大于10ml/h；
电动机的电流和功率不应超过额定值。
3 停 车 缓缓关闭出水阀门，待泵冷却后再依次关闭附属系统的阀门，然后切
257曲江电产业园—场馆区 施工组织设计
工序名
序号 工作内容
称
断电源停泵；关闭进水阀；如环境温度低于0℃，应采取保暖措施。
水泵在闭闸情况下启动，运行时间一般不应超过2-3分钟，如时间太
长，则泵内液体发热，会造成事故，应及时停车；
试运转
4 中注意
水泵在设计负荷下连续试运转时间不应少于2h；
事项
水泵停止运转后，应放尽泵内积存的液体，防止锈蚀。
（4）系统运行
管道试压和设备单机试运行完成后，即可进行整个系统的调试运行。主要包括
设备的连续运转，分区供水，各末端给水点打开，检查所有管道接头和阀门及卫生
洁具有无渗水，检查给水压力是否正常和排水情况。并做好记录。
6.17.3 通风系统施工
6.17.3.1 施工流程
安全交底和技术交底→配合土建预留预埋→风管、风阀、风口及支吊架制作安
装、设备基础验收及设备安装→风管、风阀、风口测试试验→油漆防腐保温→系统
试运转及调试、排风排烟系统与火灾报警联动控制系统的联动调试→孔洞封堵、防
火封堵→竣工验收→交工验收。
6.17.3.2 施工程序
1）风管工程施工程序
（1）风管及支架制作用机具、材料准备，向厂家提供风管部件技术参数、预定
货；
（2）配合土建预留预埋；
（3）风管、部件及其支吊架制作；
（4）支吊架安装、风管和部件安装；
（5）风管漏风量测试、质量检验；
258曲江电产业园—场馆区 施工组织设计
（5）风管支架油漆防腐；
（7）孔洞封堵、防火封堵。
（8）孔洞封堵、防火封堵。
2）设备安装施工程序
（1）提出设备参数、订货；
（2）配合土建预留预埋；
（3）设备基础验收与调整；
（4）设备支吊架制作安装、设备开箱检查；
（5）设备搬运、吊装、就位、找平找正；
（6）通风机的拆卸、清洗和装配，现场组装的空调机组的漏风量测试；
（7）设备固定、风管系统连接、空调水管路连接及其配件、附件安装；
（8）设备单机试运转；
3）各通风系统与火灾报警联动控制系统的联动调试程序
（1）送风机、补风机、排风机、排烟机、排风阀、排烟阀的单体单机调试；
（2）地下室排风排烟及补风、走道及中厅的排风排烟系统与火灾报警控制中心
的联动调试；
（3）正压送风系统与火灾报警控制中心的联动调试。
6.17.3.3 主要施工方法
1）风管制作
259曲江电产业园—场馆区 施工组织设计

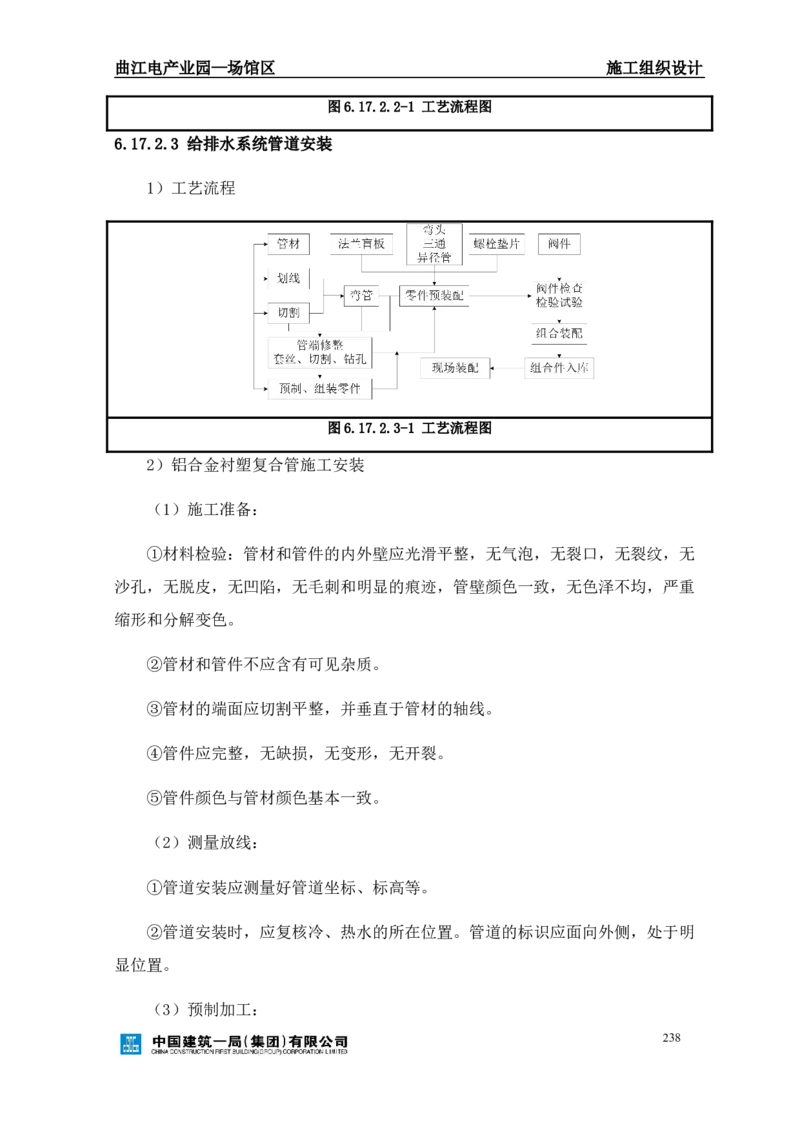

图6.17.3.3-1风管制作流程图
（1）风管加工：
风管制作前首先熟悉施工图并绘制出施工草图,管道与部件加工制作之前首先熟
悉施工图纸和有关技术文件，了解与通风系统在同一房间内的其它管道、工艺设备
等的安装位置、标高，墙体、柱体、梁体位置、尺寸、高度及有无变更，并根据现
场复测绘制出风管加工制作图。
（2）制作方法
利用生产线设备优势，结合设计要求，风管连接方式选用共板式法兰和角钢法
兰连接。镀锌钢板的厚度及连接方式如下：
考虑到成品风管体积大，难运输，易损坏变形，为提高生产效率，我们决定采
用以下方案：
现场设1台电动液压折边机，2台手动折边机、风管缝合机及电剪。对铁皮进行
下料、压筋、冲口、咬口、制作共板式法兰及配件、制作角钢法兰。现场另配1台
联合角咬口机备用。
（3）通风管道与部件的加工制作风管和部件的板材选用依据设计要求和规范规
定。材料的要求，首先检查采用的材料是否符合质量要求，是否有出厂合格证或质
量鉴定文件。同时进行外观检查，并符合下列要求：板材表面平整，无凹凸及明显
260曲江电产业园—场馆区 施工组织设计
的压伤现象，并不得有裂纹、砂眼、划痕，磨损及刺边和锈蚀等情况，厚度符合设
计要求及施工规范规定；不得有裂纹、结疤及水印等；型刚等材料外型均匀，不得
有裂纹、起泡、窝穴及其它影响质量的缺陷；其它材料不能因为有缺陷导致成品强
度的降低影响效能。风管加工尺寸:矩形风管的制作尺寸以外边长为准；圆形风管尺
寸以外径为准。
（4）法兰制作先核对几何尺寸，找好平整度，对于相同尺寸的法兰，统一制作，
统一钻孔，法兰螺栓及铆钉的间距不小于150mm，并保证法兰具有互换性。
（5）风管与法兰组合
镀锌风管同法兰的连接采用满焊或翻边间断焊。风管与法兰翻边铆接，铆接风
管法兰时,先把两端法兰连接在风管上,并使管端露出法兰10mm,然后将法兰和风管
铆接在一起,铆好后,再用小锤将管端翻边，使风管翻边平整并紧贴法兰，且保证翻
边宽度不小于7mm。将铆接好法兰的风管按规范要求铆好加固框，编上标号。
翻边平整，不要遮住螺孔，四角铲平，不能有缺口以免漏风。
风管与小部件及短支管等连接处，三通、四通分支处，要严密，缝隙处采用锡
焊或密封胶堵严，以免漏风。
风管、部件设备的支吊托架及其他钢制构件，喷漆防腐不能在温度低于+5度和
潮湿的环境进行，喷漆前清除表面灰尘、油污和锈斑并保持干燥。喷漆时使漆膜均
匀，不得有堆积、漏涂、皱纹、气泡及混色的缺陷。
1）风管支吊架的安装
（1）风管支、吊架制作
按照深化后的设计图纸并参照建筑基准线确定风管标高。
按风管系统所在的空间位置，参照标准图集确定风管支、吊架形式。
支架斜撑、吊架的横担采用镀锌角钢制成；吊杆采用圆钢；扁铁用来制作圆风
管抱箍。
261曲江电产业园—场馆区 施工组织设计
吊架喷漆同风管角钢法兰。
（2）风管支、吊架安装
支、吊架设置原则：
水平风管支架安装：支、吊架位置错开风口，风阀、检查门和测定孔等部位。
立管支架安装：采用手提式升降机、电动液压升降机进行安装，每层楼板面均
设置支架。楼层间支架设置见下表：
风管安装时，应在每系统的主干管上加装固定支架，防止风管通风时出现摇晃
偏位。竖向风管整根管每20米设1个固定支架，每根立管固定支架不少于二个。
水平管支架与保温层之间设置金属板
风管的支吊架应符合中国国家规范所定的标准提供风管管道的吊架和支撑，按
吊架所承托的风管大小采用7毫米、10毫米或13毫米的钢筋作为吊架的吊杆。
吊架安装前，应进一步核对风管的坐标位置和标高，拉线找标高，找出风管走
向和位置后，实测焊吊架上横向槽钢。
抱卡制作外形一定要美观，尺寸严格按责任工程师交底施工，横向槽钢一定要
焊牢固，应补加焊板的一定要补加焊板。
风管支、吊架均采用减振支吊架，吊架间距应符合设计和规范要求。
防火阀、消声器等部件应单独设置支吊架。
保温风管支吊架应设在保温层外，横担处加木托，防止冷桥；圆形风管与支架
接触的地方应垫木板，防止风管变形。
2）风管安装
262曲江电产业园—场馆区 施工组织设计

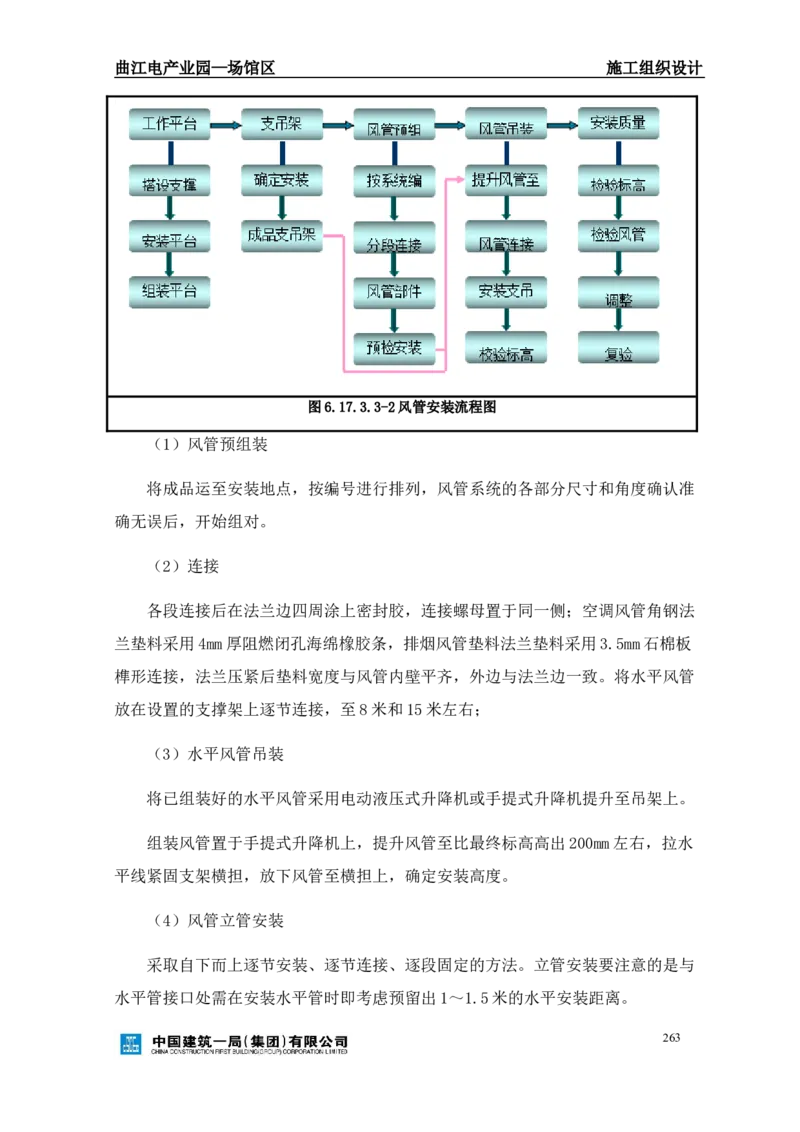

图6.17.3.3-2风管安装流程图
（1）风管预组装
将成品运至安装地点，按编号进行排列，风管系统的各部分尺寸和角度确认准
确无误后，开始组对。
（2）连接
各段连接后在法兰边四周涂上密封胶，连接螺母置于同一侧；空调风管角钢法
兰垫料采用4mm厚阻燃闭孔海绵橡胶条，排烟风管垫料法兰垫料采用3.5mm石棉板
榫形连接，法兰压紧后垫料宽度与风管内壁平齐，外边与法兰边一致。将水平风管
放在设置的支撑架上逐节连接，至8米和15米左右；
（3）水平风管吊装
将已组装好的水平风管采用电动液压式升降机或手提式升降机提升至吊架上。
组装风管置于手提式升降机上，提升风管至比最终标高高出200mm左右，拉水
平线紧固支架横担，放下风管至横担上，确定安装高度。
（4）风管立管安装
采取自下而上逐节安装、逐节连接、逐段固定的方法。立管安装要注意的是与
水平管接口处需在安装水平管时即考虑预留出1～1.5米的水平安装距离。
263曲江电产业园—场馆区 施工组织设计
（5）风管的吊挂
风管安装时各工种应互相配合，文明施工，避免造成人为的损坏。
风管穿越屋面的做法：风管穿越的上洞口是用角钢法兰覆盖的，法兰则与风管
铆接固定；下洞口则应在填入100mm深的石棉绳后，用水泥砂浆抹平封闭的。
风管穿出屋面应设防雨罩，穿出屋面超过屋面1.5m的立管宜设拉索固定。拉索
不得固定在风管法兰上，严禁拉在避雷针或避雷网上。
风管穿越伸缩缝墙时风管在预埋的钢套管穿过，两端的缝隙用填塞100mm深的
石棉绳封堵。
（6）风管穿越伸缩封做法

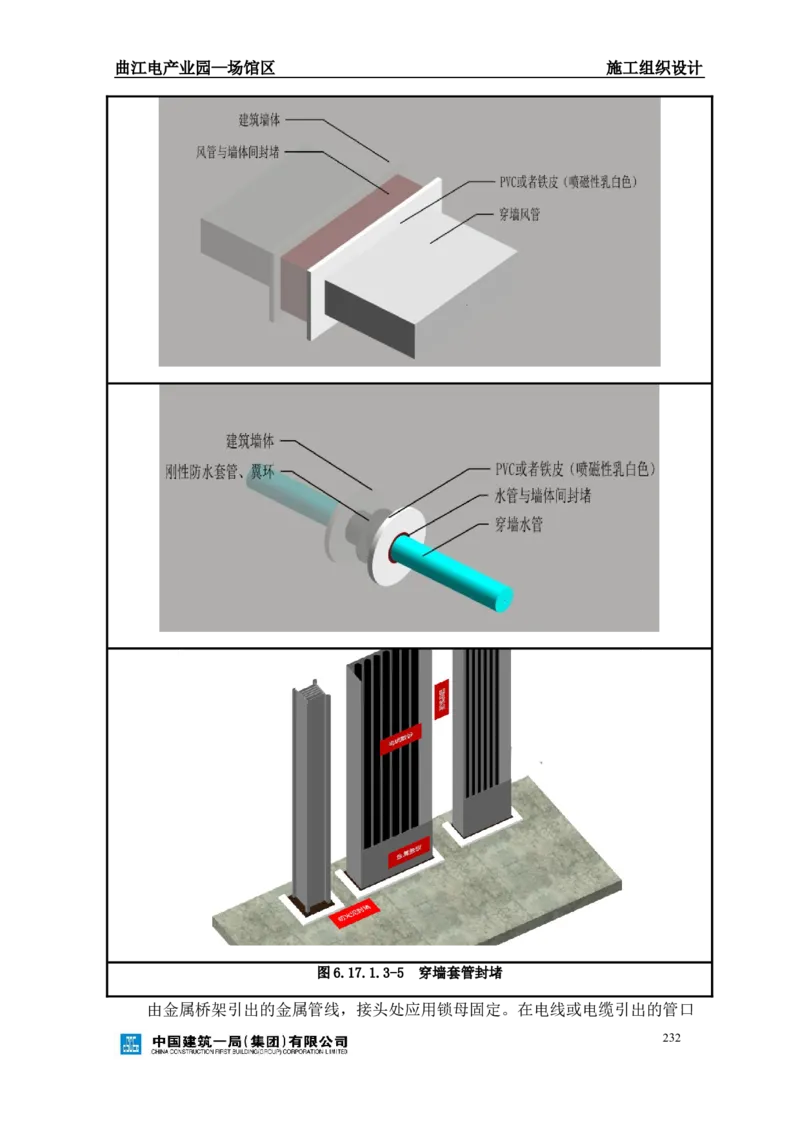

风管穿越防火墙的做法：两侧洞口在填塞石棉绳后，用水泥砂浆抹平封闭。风
管的穿越、插人等连接，其连接洞必须预留，并使预留洞口尺寸能便于风管法兰部
位的穿人；钢制套管的内径尺寸，应以能穿过风管的法兰及保温层为准，其壁厚应
不小于2mm，套管应牢固地预埋在墙、楼板（或地板内）。
出风管与土建垂直风道在下部和上部的连接方法如图。其做法是先在风管上加
装一段变径管，最后用法兰通过预埋的鱼尾螺栓和螺母紧固连接的。法兰和土建风
道接触面上必须垫好石棉橡胶垫圈，以保持连接紧密。
（7）通风部件安装
消声器安装的方向保证正确，且不得损坏和受潮。消声器单独设支架，避免其
重量由风管承受。
防火阀安装前，检查其型号和位置是否符合设计要求、有无产品合格证，防火
阀易熔片要迎气流方向安装，为防止易熔片脱落，易熔片在系统安装后再装，安装
后做动作试验，另外防火阀安装时单独设支架。
依据设计要求的位置安装排烟阀、排烟口及手控装置（包括预埋导管），排烟
阀安装后做动作试验，检查其手动、电动操作是否灵敏、可靠、阀体关闭是否严密。
264曲江电产业园—场馆区 施工组织设计
风口安装时，保证风口与风管连接严密、牢固；风口的边框与建筑装饰面贴实；
安装完毕的风口外表面保证其平整不变形。
振动和噪音的预防是安装过程中一个重点，安装过程中风管的振动和噪音预防
主要从以下几个方面着手：
风机和风管相连接的软接头的安装做到松紧适度，避免因软接过松减小进出风
口面积，而引起噪声和振动。
为防止风管振动，在每个系统风管的转弯处、与空调设备和风口的连接处设固
定支架。
3）风口安装
通风系统在建筑物交付使用后主要可见部分为明露于室内的风口，所以必须注
意风口的美观效果。风口安装时应横平竖直，表面平整，明露于室内部分与室内线
条平行，对于各种吸顶安装的散流器，应使风口与平顶平行，凡有调节和转动装置
的风口，在安装好后仍应保持原来的灵活程度。
4）风机安装
（1）风机的安装应检查其基础、消音装置和防振装置并应符合工程设计的有关
要求。
（2）风机的开箱检查应符合下列要求：
①应按设备装单清点风机的零件、部件和配套件并应齐全.
②应何对叶轮、机壳和其它部位的主要安装尺寸,并应与设计相符.
③风机进口和出口(或角度)应与设计相符,叶轮旋转方向和定子导流叶片的导流
方向应符合设备技术文件的规范.
④风机外露部分各加工面应无锈蚀;转子的叶轮和轴颈、齿轮的齿面和齿轮轴的
轴颈等主要零件、部件的重要部位应无碰伤和明显的变形.
⑤整体出厂的风机,进气口和排气口应有盖板遮盖.并应防止尘土和杂物进入.
265曲江电产业园—场馆区 施工组织设计
（3）风机的搬运和吊装应符合下列要求:
①整体出厂的风机的搬运和吊装时,绳索不得捆缚在转子和机壳上盖或轴承上盖
的吊耳上.
②解体出厂的风机绳索的捆缚不得损伤机件表面; 转子和齿轮的轴颈、均不应
作为捆缚部位,转子和机壳的吊装应保持水平.
③转子和齿轮不应直接放在地上滚动和移动.
（4）风机组装前应按下列要求进行清洗和检查
①设备外露加工面、组装配合面、滑动面、各管道、油箱各容器等应清洗洁净、
出厂已装配好的组合件可不拆洗.清洗的方法及清洁度的检查应符合现行国家标准
《机械设备安装工程施工收通用规范》的规定。
②润滑、蜜封、液压和冷却系统的管道应进行清洗,并应按有关规定进行严密性
试验,不得有渗漏现象.
③风机机组轴系的找正应首先选择位于轴系中间的或重量大、安装难度大机器
作为基准机器进行调平;其余非基准机器应以基准机器作为基准找正调平,使机组轴
系在运行成为两端扬度相当的连续曲线。机组轴系的最终找正应以实际转子通过联
轴器进行并达到上述要求。
④风机的进气、排气管路和其它管路的安装，除应按现行国家标准《工业金属
管道工程施工及验收规范》执行外，尚应符合下列要求：
风机的进气、排气系统的管路、大型阀件、调节装置、冷却装置和润滑油系统
等管路均应有单独的支承，并与基础或其它建筑物连接牢固；与风机进气口和排气
口法兰相连的直管段上，不得有阻碍热胀冷缩的固定支撑；
各管路与风机连接时，法兰面应对中并平行；
（5）管路与机壳连接时，机壳不应承受外力；连接后，应复测机组的安装水平
和主要间隙，并应符合要求。
266曲江电产业园—场馆区 施工组织设计
润滑、密封、控制和冷却系统以及进气、排气系统的管路除应进行除锈、清洗
洁净保持畅通外，其受压部分应按设备技术文件的规定做严密性实验。
风机传动装置的外露部分、直接通大气的进口，其防护罩（网）在试运转前应
安装完毕。
6.17.4 机电工程系统调试
为了确保机电各系统的正常运行，特编制了详细全面的调试方案，主要包括给
排水、电气两部分，力图能够在业主、监理、相关单位及厂家的协助下顺利地完成
调试工作，以确保工程的设计、施工成果能够得到完美体现。
6.17.4.1 测试仪器的准备
表6.17.4.1-1
仪
器
图
片
仪器名
漏电开关测试仪 红外测温仪 钳型接地电阻测试仪
称
测试内
漏电开关模拟测试 导线或母线连接处的温度 接地电阻测试
容
仪器形
电子 电子 电子
式
仪
器
图
片
仪器名
超高压交直流耐压测试仪 绝缘电阻导通测量仪 钳形电流表
称
测试内 电缆耐压测试 电缆绝缘测试 电流及电压
267曲江电产业园—场馆区 施工组织设计
容
仪器形
电子 指针式 电子
式
仪
器
图
片
仪器名 智能光电转速表、频闪
毕托管及微压计 平衡阀测量仪
称 仪
测试内
风压 压差 电机及风机转速
容
仪器形
机械、电子 电子 电子
式
仪
器 /
图
片
仪器名
风量捕捉罩 8倍频带噪声分析仪 /
称
测试内
风口风量 噪声 /
容
仪器形
电子、机械 电子 /
式
仪
器 /
图
片
仪器名
风速仪 超声波流量计 /
称
测试内 风速 水流量 /
268曲江电产业园—场馆区 施工组织设计
容
仪器形
电子、机械 电子 /
式
1）技术准备
表6.17.4.1-2
序号 收集内容 目的
1 业主提供的设计文件 了解业主对建筑物使用功能的需求
2 机电系统设计说明及技术规程、设计图纸 审核系统
设备选型资料、进入现场的设备铭牌参数、 用于查找图纸设备明细表中没有给出
3
设备随机资料 的参数
4 自动控制系统控制原理说明 专业配合
5 设计变更单 及时了解现场变化
2）现场准备
现场施工过程中检查出的问题应及时解决，以避免影响到今后调试。
3）给排水系统检查项目
表6.17.4.1-3
序号 检查项目 检查内容
热水、给排水、水平管道的坡度，立管的垂直度
1 管道安装
管道支吊架间距
阀安装的位置、顺序
2 管道阀部件 阀施工情况
温度计及压力表安装情况
设备的减振措施
3 设备安装
设备进出口阀部件安装位置
4 系统试验 系统冲洗及试压情况
4）电气系统检查项目
269曲江电产业园—场馆区 施工组织设计
表6.17.4.1-4
序
检查项目 检查内容
号
金属导管、金属线槽桥架的接地或接零
1 电线管及线槽桥架 柔性导管的长度、连接和接地
导管和线槽桥架在建筑物变形缝处的处理
芯线与电器设备的连接
2 电气接线
电线、电缆回路标记、编号
接地线连接可靠
3 电气接地
镀锌钢管专用接地卡跨接接地线
配电箱柜内的导线排列
4 配电箱、柜安装 电线、电缆与端子排的压接
金属框架的接地或接零
6.17.4.2 组织机构
1）成立调试人员的组织机构
（1）成立调试领导小组，该小组由项目机电经理、项目技术负责人、专业责任
工程师、质检员、安全员等组成，负责领导与组织调试工作。
（2）成立调试班组，班组人员全部由熟练的专业工种组成，负责具体的调试工
作。
（3）调试方案根据项目的施工进度和现场条件，并以配合其他专业为目的而制
定；调试方案根据现场情况会有所修正。
（4）调试中，要求所有操作工人为持证上岗，并按规程进行所有操作。
2）调试的主要内容
（1）电缆的测试；母线槽的检查、测试；低压送电屏至各楼配电箱的送电；照
明、插座回路的测试；配电屏及其至设备配电箱线路和配电箱的检查。
270曲江电产业园—场馆区 施工组织设计
（2）设备的调试：照明系统的送电；通风系统设备的调试；水泵的调试。
（3）绝缘电阻的测试：解开电缆首端和终端的电缆头线耳之螺栓，单独测量电
缆绝缘电阻；
（4）照明配电箱的测试：线路绝缘电阻的测量；试动作；相位的核对。
（5）漏电断路器的测试：漏电保护的测试采用单相对地短路进行测试，线路前
安装保险丝。测试次数不小于2次，并且动作要全部正确。
（6）灯位及插座的检查：使用临时用电，分别检查各灯回路，确定回路符合设
计；测量回路电流，确定回路电流负荷符合设计；使用临时用电，分别检查各插座
回路，确定回路符合设计；使用测试插座，检查每个插座是否存在断路、缺相、对
地短路等不正常情况；灯位及插座的相位检查采用对单相供电的方法，检查每个回
路是否正确。
（7）电动机及电动机控制箱的测试：检查电机控制箱内的线路；点动起动；负
荷运行；保护系统测试。
（8）消防报警联动的测试：检查各监视点、控制点是否齐全，并且接线是否正
确；在无负荷情况下，对喷淋泵、消防泵控制箱和风柜、风机配电箱送电，测试消
防联动控制点是否控制正常。测试时使用短线短接控制点，检查喷淋泵、消防泵控
制系统是否可以起动，风柜、风机是否可以停止。
（9）接地电阻的测试：防雷接地工程完成后，应进行接地电阻的测试，以检验
接地电阻是否符合要求。接地电阻测量完毕后，应填写测试记录，作为工程验收的
依据。
4）给排水系统调试、检测实施方案
（1）调试前的重要的检查工作项目
①地下室的排水系统、通风系统已能投入。各机房环境不能过于潮湿。
②机房中的土建湿作业、饰面作业已全面完成。门窗已装好，或已经具备完善
271曲江电产业园—场馆区 施工组织设计
的封闭条件。
③管道系统已试压冲洗完毕，各水池已经过消除异物和初步清洗。在试压时用
于隔离设备的盲板、软接头和其它临时固定物已拆除,已检查了管道系统上的所有阀
件方向与位置是否正确,启闭是否灵活，并已纠正完毕。
④已检查机泵设备的配电容量是否足够,线路的绝缘电阻是否符合规范要求,控
制箱经动作试验已满足设备运行要求。
⑤进行调试前，有关部门和人员应收集相关资料（有效文件），根据具体情况
编制各个表格和实施计划；水专业设备和器件的统一编号、相关系统设备，装置编
号；合同对工程的调试要求；供应商提供的设备的产品说明和调试用资料；
⑥已备足调试用的计量器具,并保证器具是在有效检定周期内使用。
⑦各系统的安装工作已全面完工或阶段性完工,功能齐全。
（2）机泵设备单机测试
①电机运行参数与设计要求和产品参数对照。
②电机铭牌额定电流抄录，起动电流、运行电流测量。
③检查电动机在运行中的机体温升、轴承温升。
④检查缺相保护性能。
⑤水泵运行参数与设计要求对照。
⑥进/出口压力。
⑦计算水泵的工作扬程。
⑧将扬程值标在水泵的特性曲线图上,找出对应的流量值,以证实水泵的实际工
况流量满足设计要求。
⑨水池信号发生位置的调整。
⑩系统中的各种水池信号是通过液位计产生的信号调整。
272曲江电产业园—场馆区 施工组织设计
⑪将水池低水位报警讯号的发生位置设定于出水管面以上的位置。
⑫将水池溢流报警讯号的发生位置设定于水池的溢流口下缘。
⑬将水池低位开泵讯号的发生位置设定于水池正常水位的一半处。
⑭将水池高位停泵讯号的发生位置设定于水池溢流口下缘以下。
（3）给水系统自动投入试运行水池讯号经过初步调整后，将给水系统投入自动
运行的状态，复核水池讯号发生的真实位置，以及设备的响应情况。
根据自动投入试运行时复核的情况，对各种动作讯号的发生位置再进行一次精
调。
（4）潜污泵的调试
①电机和泵体调试同各水泵。
②潜污泵的开/停泵信号测试和调定，按集水井图纸要求，调整液位开关的高度。
③试验交付：向甲方或监理提交系统的全部单机测试记录和系统参数调整记录。
④对系统的各种动作进行100％的试验，或由业主方或监理提出抽检率和抽检
内容。
6.17.4.3 电气系统调试
1）低压电缆测试
（1）首先应在电气器具未安装前进行线路绝缘测试；
（2）其次应在电气器具、电箱全部安装完后(送电前)进行测试；
（3）封闭母线测试。
2）配电箱柜调试
（1）设备检查
表6.17.4.3-1
273曲江电产业园—场馆区 施工组织设计
序号 检查内容
配电箱柜试运行前，检查配电箱柜内有无杂物，安装是否符合质量评定标准，相
1
色、铭牌号是否齐全。
2 箱柜门及框架和内部的接地或接零检查。
装有电器的可开启门、门和框架的接地端子应用裸编织铜线连接，且有接地标
3
识。
4 箱柜内保护导体应有裸露的连接外部保护导体的端子。
照明箱内分别设置零线(N)和保护地线(PE)汇流排，零线和保护地线经汇流排配
5
出。
6 明敷接地干线沿长度方向每段15－100mm分别涂以黄色和绿色相间的条纹。
7 测试接地装置的接地电阻值必须符合设计要求。
柜内检查：依据施工设计图纸及变更文件，核对柜内的元件规格、型号、安装位
8 置应正确；柜内两侧的端子排不能缺少；各导线的截面应符合图纸的规定；逐线检查
柜内各设备间的连线及由柜内设备引至端子排的连线。
柜间联络电缆检查：柜与柜之间的联络电缆需逐一校对；在回路查线的同时应检
9
查导线、电缆、继电器、开关、按钮、接线端子的标记是否与图纸相符。
操作装置检查：主要检查接线是否正确，操作是否灵活，辅助触点动作是否准
10
确。
电流回路和电压回路的检查：电流互感器接线正确，极性正确，二次侧不准开
11
路，准确度符合要求。
（2）调试方法
①低压断路器测试：一般性检查；电磁脱扣器通电试验。
②双金属片热继电器测试：一般性检查；动作值试验。
③接触器测试：一般性检查；接触器的动作试验。
④启动器测试：一般性检查；自耦降压启动器的电气性能试验。
⑤箱柜的保护装置的动作试验。
⑥控制回路模拟动作试验。
3）电气试运行
（1）试运行前准备
274曲江电产业园—场馆区 施工组织设计
表6.17.4.3-2
序号 检查内容
电线绝缘电阻测试前电线的连接完成，照明箱、灯具、开关、插座的绝缘电阻测
1
试在就位前或接线前完成，电气器具及线路绝缘电阻测试合格。
接地或接零的检查：
逐一复查各接地处选点是否正确，接触是否牢固可靠，正确无误地连接到接地网
上；设备可接近裸露导体接地或接零连接完成；接地点应与接地网连接，不可将设备
的机身或电机外壳代地使用；
2
设备接地点应接触良好，牢固可靠且标识明显。要接在专为接地而设的螺钉上，
不可用管卡子等附属物为接地点；接地线路走向合理，不要置于易碰伤和砸断之处；
禁止用一根导线做各处的串联接地；不允许将一部分电气设备金属外壳采用保护接
地，而将另一部分电气设备金属外壳采用保护接零。
照明系统通电，灯具回路控制应与照明配电箱及回路的标识一致；开关与灯具控
3
制顺序相对应；风扇的转向及调速开关应正常。
4 恢复所有被临时拆开的线头和连接点，检查所有端子有无松动现象。
电动机在空载运行前应手动盘车，检查转动是否灵活，有无异常音响。
对不可逆动装置的电动机应事先检查其转动方向。
5 测定电机定子线圈、转子线圈及励磁回路的绝缘、轴承座及台板的接触面清洁干
燥，用500V兆欧表测量，绝缘电阻值不小于0.5MΩ。
100kW以上的电动机，应测量各相直流电阻值，相互差不应大于最小值的2%；无
中性点引出的电动机，测量线间直流电阻值，相互差不应大于最小值的1%。
检查所有熔断器是否导通良好。检查所有电气设备和线路的绝缘情况。检查备用
6
电源、备用设备、应使其处于良好的状态。
7 送电试运行前，应先制定操作程序；送电时，调试负责人应在场。
（2）调试方法
①照明器具试运行
a电气照明器具应按系统进行通电试运行，系统内的全部照明灯具均须开启。
b公用建筑照明系统通电连续试运行时间应为24h。
c所有灯具均应开启，每2h记录运行状态一次，连续试运行时间内无故障；上
述各项测量的数值要填入试运行记录表内。
②电机试运行
275曲江电产业园—场馆区 施工组织设计
低压电气动力设备经设备检查、调整试验确认之后，才能空载试运行。
③低压电气设备试运行步骤：
先试控制回路；后试主回路(先点动、后正式开动主传动电动机，按先空载、后
负载，先低速、后高速的原则)；先试辅助传动；后试主传动。
6.17.4.4 给排水系统调试
1）潜水泵的试运转及调试
运行前，放水到相应潜水泵集水坑内，水位升至高于停泵限位液面时，手动启
动水泵，检查液面是否下降，若不下降，查明原因，重新启动水泵；
再次将水泵投入手动运行状态，轮换启动水泵，每台水泵做短时间运行，运行
时间不超过1min。仔细观察水泵，检查其运行中有无不正常声响，各紧固部分有无
松动现象。
水泵运行时，利用检查仪器设备，分别检查水泵电机的启动电流和运行电流，
是否符合产品说明书中所标注的数值范围。将水泵投入自动运行状态，放水到集水
坑内，分别检查各限位控制的灵敏度及正确性。
2）给水泵的试运转及调试
水泵调试步骤如下：
（1）泵起动前，入口阀门全部开启，出口阀门全闭。
（2）点动水泵，检查设备的转动方向，是否与要求一致，水泵启动有无异常。
（3）启动水泵进行单机试运转，启动水泵时，设专人开启泵出口的阀门，逐渐
缓缓地打开阀门，直至阀门全部开启，不得快速打开。
（4）试车过程中，对设备的各项技术参数进行测量、检查，每隔半小时测量并
记录一次电机运行的启动电流、功率值、电机转速、运行电流、压力、泵体的振动
效果、设备温升、润滑情况、泵体的内部杂音，并按照要求作好试运转记录。
276曲江电产业园—场馆区 施工组织设计
（5）水泵试运行时不应有异常振动和声响；壳体密封处不得渗漏；紧固连接件
部位不应松动；轴封的温升应正常；普通填料泄漏量不应大于60ml/h，机械密封的
不应大于50ml/h。
（6）试运转出现异常时应停止试运转，检查并排除故障后重新试运转。
3）给排水系统调试、检测实施方案
（1）调试前的重要的检查工作项目
①地下室的排水系统、通风系统已能投入。各机房环境不能过于潮湿。
②机房中的土建湿作业、饰面作业已全面完成。门窗已装好，或已经具备完善
的封闭条件。
③管道系统已试压冲洗完毕，各水池已经过消除异物和初步清洗。在试压时用
于隔离设备的盲板、软接头和其它临时固定物已拆除,已检查了管道系统上的所有阀
件方向与位置是否正确,启闭是否灵活，并已纠正完毕。
④已检查机泵设备的配电容量是否足够,线路的绝缘电阻是否符合规范要求,控
制箱经动作试验已满足设备运行要求。
⑤进行调试前，有关部门和人员应收集相关资料（有效文件），根据具体情况
编制各个表格和实施计划；水专业设备和器件的统一编号、相关系统设备，装置编
号；合同对工程的调试要求；供应商提供的设备的产品说明和调试用资料；
⑥已备足调试用的计量器具,并保证器具是在有效检定周期内使用。
⑦各系统的安装工作已全面完工或阶段性完工,功能齐全。
（2）机泵设备单机测试
①电机运行参数与设计要求和产品参数对照。
②电机铭牌额定电流抄录，起动电流、运行电流测量。
③检查电动机在运行中的机体温升、轴承温升。
277曲江电产业园—场馆区 施工组织设计
④检查缺相保护性能。
⑤水泵运行参数与设计要求对照。
⑥进/出口压力。
⑦计算水泵的工作扬程。
⑧将扬程值标在水泵的特性曲线图上,找出对应的流量值,以证实水泵的实际工
况流量满足设计要求。
⑨水池信号发生位置的调整。
⑩系统中的各种水池信号是通过液位计产生的信号调整。
⑪将水池低水位报警讯号的发生位置设定于出水管面以上的位置。
⑫将水池溢流报警讯号的发生位置设定于水池的溢流口下缘。
⑬将水池低位开泵讯号的发生位置设定于水池正常水位的一半处。
⑭将水池高位停泵讯号的发生位置设定于水池溢流口下缘以下。
（3）给水系统自动投入试运行
水池讯号经过初步调整后，将给水系统投入自动运行的状态，复核水池讯号发
生的真实位置，以及设备的响应情况。
根据自动投入试运行时复核的情况，对各种动作讯号的发生位置再进行一次精
调。
（4）潜污泵的调试
①电机和泵体调试同各水泵。
②潜污泵的开/停泵信号测试和调定，按集水井图纸要求，调整液位开关的高度。
③试验交付：向甲方或监理提交系统的全部单机测试记录和系统参数调整记录。
④对系统的各种动作进行100％的试验，或由业主方或监理提出抽检率和抽检
278曲江电产业园—场馆区 施工组织设计
内容。
6.17.4.5 联合调试
工程最终的联合调试是重中之重，关系到工程的最终使用功能。联合系统调试
的重点是消防系统及楼宇自控的调试。
设备安装工程具备联动无负荷试车条件，由自控系统专业分承包商提交系统调
试运行方案，我公司依据此方案编制整体机电系统联动无负荷调试方案，提交监理
批准后实施。我公司依据审批通过的调试方案组织试车，并在试车48小时前通知业
主、各分包商参加，通知包括试车内容、时间、地点和对业主及其它专业分承包商
应作准备工作的要求，按要求做好准备工作，配合进行系统联动调试。试车通过，
双方代表在试车记录上签字。
调试计划：根据各系统特点制定，尽量实行分区分系统进行单机调试，并注重
调试的系统性，尽可能将设备及附件的单体检测与试验、能独立进行的系统试验安
排在施工前、施工中和系统调试前进行，以保证有足够的时间进行总体调试，缩短
工期，并满足调试的质量要求。在调试安排上，先进行分层并行调试，分系统调试
好后再进行联合调试。
调试小组分为各专业工程负责人、组员、调试资料管理员、与厂家协调联络员、
与其他施工单位协调联络员。调试组负责对整个工程的调试进行组织、安排、调试
计划和方案的制定，调试结果的汇总。
联合调试中的施工难点及措施：
规范各系统调试,保证所有需要调试的项目不漏项和调试程序的准确,以便达到
智能化系统调试工作快捷、安全、稳妥及满足规范及设计要求。由业主、监理、总
包配合下有组织地进行与各专业进行单机试运转及系统调试。
由于本工程面积较大，各区的各专业系统相对较复杂，对监控系统的调试计划
根据各系统特点制定，最重要的是配合各专业如电气配电柜，给排水专业的水泵、
污水泵及相应的控制设备、空调系统的设备的调试等，尽量实行分区分系统进行单
279曲江电产业园—场馆区 施工组织设计
机调试，并注重调试的系统性。在调试安排上，先进行分层分区并行调试，分系统
调试好后再进行联合调试。
6.18 室外工程
6.18.1 施工测量放线
1）对于管道轴线、高程的测量仪器选用经纬仪和自动水准仪。所有测量仪器应
经过校验合格后方可使用。
2）依据设计单位提供的平面控制网点和有关水准网点的位置、编号及坐标和高
程数据，建立测量导线控制点，以便确定管道的轴线和高程。导线控制点应设在永
久性构筑物上。
3）依据测量导线控制点及设计施工平面图上标明的管道位置，用经纬仪在地面
上定出管道轴线或转折点，向外延伸一定距离在地面上钉出控制坐标桩；再用水平
仪在管道变坡点栽上水平桩。并在坐标桩和水平桩处设龙门板。
4）管道中线定位完成后，应按施工用地的范围对地上、下障碍物进行核查。并
在施工图纸中标出测得的数据资料，应存档。
5）管道试压前，应对管道系统的三通、弯头、管井等部位的坐标、高程进行复
测，并按节点编号，据实填写测量成果记录，作为竣工原始资料。
6.18.2 沟槽土方工程
6.18.2.1 土方开挖
当沟槽挖深较大时，应合理确定分层开挖的深度，采用机械挖槽时，沟槽分层
的深度应按机械性能确定。
开挖沟槽的槽深超过3m时应分层开挖，每层的深度不易超过2m。机械开挖至接
近设计坑的标高或边坡边界，应预留300～500厚土层，人工清理基底及修整边坡。
280曲江电产业园—场馆区 施工组织设计
根据管道的摆放大致位置，要对于管道焊接工作坑要适当挖大挖宽挖深，并采
取加固措施以防塌方。
6.18.2.2 边坡支撑
边坡的大小根据土壤性质而定，必要时应设支撑以防塌方。
为便于下管，挖出来的土应堆放在沟的一侧，并且与沟边保持0.6～1米距离。
6.18.2.3 沟底处理
若沟底不是坚实的自然土壤，而为松土，就要进行夯实处理。
必须保证干燥作业，如遇地下水或积水应采取有效排水措施。
6.18.2.4 管沟回填
首先按照设计要求，对管沟底进行平整夯实处理。
管道两侧胸腔和管顶以上200mm内的回填土，不得含有碎石、砖块、粒径大于
100mm的硬土块和有机物。
管区的管顶填土厚500，管顶以上500至设计地面部分的填土要求，回填残积土，
复土必须分层压实，压实系数按设计要求进行。
6.18.3 给水铸铁管安装
1）施工流程
下管→清理承口→清理胶圈，上胶圈→清理插口表面→接口→检查
2）安装注意事项
（1）管子需要截短时，插口端加工成坡口形状，割管必须用球墨铸铁管专用切
割机，严禁采用气割。
（2）上胶圈之前注意，不能把润滑剂刷在承口内表面，不然会导致接口失败。
281曲江电产业园—场馆区 施工组织设计
6.18.4 排水管道安装
1）管道铺设基本要求
（1）下管前，先清除管坑内杂物，加固基坑的支撑，排除基坑内的积水，然后
在平基上弹放管道中线，复核平基面标高。
（2）管材应附有出厂合格证，安装前检查管的外观质量，不使用有裂缝、蜂窝
现象的管材。
（3）根据管径大小和现场情况，采用人力下管和吊车下管相结合。下管时应将
管道排好，然后对线校正，严格控制中线和标高，自下游向上游进行下管。
（4）管道稳定后，应再复核一次流水位的高程，使管道的纵坡符合设计要求后
方可进行下一工序的施工。
2）管道安装
（1）管节安装从低处开始，使接头面向上游，每节涵管应与垫层或基座紧贴。
（2）敷设完毕必须清理管内杂物。
（3）管道安装经监理检验合格后，中间的检查井穿插同步施工。回填细砂应在
两侧管腔同时对称进行，满足压实度要求。
3）接口处理方法
管道接头应采用弹性密封橡胶圈连接的承插式接口，橡胶圈接口应遵守下列规
定：
（1）接口前，应先检查橡胶圈是否配套完好，确认橡胶圈安放位置及插口的插
入深度。
（2）接口时，先将承口的内壁清理干净，并在承口内壁及插口橡胶圈上涂润滑
剂，然后将承插口端面的中心轴线对齐。
4）检查井与管道的连接
282曲江电产业园—场馆区 施工组织设计
（1）管材与检查井相连，采用中介层法。即在管材与井壁相连接部位的外表面
预先用聚氯乙烯粘接剂、粗砂做成中介层，然后用水泥砂浆砌入井壁内。
（2）做中介层时，先用毛刷将管壁清理干净，然后均匀地涂刷一层聚氯乙烯粘
接剂，紧接着在上面甩撒一层干燥的粗砂，固化10~20min，即形成表面粗糙的中介
层。中介层的长度视管道砌入检查井内的长度而定，一般可采用0.24m。
（3）当管道位于地下水位高的地段时，为适应基础不均匀沉降，检查井与管道
的连接，宜采用长0.8米的短管与检查井连接，然后再与整根管连接。砖砌或砼浇
制部分设止水圈，管件与检查井相结合的表面砂浆应饱满，以防结合处渗水。
6.18.5 室外电气工程
6.18.5.1 直埋线缆敷设
1）清除沟内杂物，铺完底沙或细土。
2）电缆敷设
（1）电缆敷设可用人力拉引或机械牵引。采用机械牵引可用电动绞磨或托撬。
电缆敷设时，应注意电缆弯曲半径应符合规范要求。
（2）电缆在沟内敷设应有适量的蛇型弯，电缆的两端、中间接头、电缆井内、
过管处、垂直位差处均应留有适当的余度。
3）铺砂盖砖
（1）电缆敷设完毕、应请建设单位、监理单位及施工单位的质量检查部门共同
进行隐蔽工程验收。
（2）隐蔽工程验收合格，电缆上下分别铺盖10cm砂子或细土，然后用砖或电
缆盖板将电缆盖好，覆盖宽度应超过电缆两侧5cm。使用电缆盖板时，盖板应指向
受电方向。
4）回填土
283曲江电产业园—场馆区 施工组织设计
回填土前，再作一次隐蔽工程检验，合格后，应及时回填土并进行夯实。
5）埋标桩
电缆在拐弯、接头、交叉、进出建筑物等地段应设明显方位标桩。直线段应适
当加设标桩。标桩露出地面以15cm为宜。
6.18.6 室外道路、园林绿化
6.18.6.1 透水混凝土路面施工
1）工艺流程
准备工作→实验→测量放线→立模→搅拌→运输→摊铺→养生→涂覆透明封闭
剂。
（1）准备工作
场地准备：施工前确保各机械设备均处以良好的工作状态,已进行机组运行及试
拌工作。料堆规划整齐，集料堆搭设大棚，各料堆标志清楚，确保满足透水混凝土
面层施工要求。
机械准备：开工前，拌和机及铺筑等主要施工机械设备均进行调试，使机械设
备均处于良好的工作状态。并配备齐全施工中易损配件，做好开工前的维修、保养、
试机工作，并保证在施工期间一般不发生有碍正常施工和质量的故障。
材料准备：所用材料均经检测合格后进场，确保进场原材料质量满足施工指导
意见、相关施工规范及设计文件要求。目前备料充足，能满足正常施工的材料需求。
（2）配合比设计及工程实验
对各种原材料按规定进行试验，透水混凝土配合比：原材料(立方米)用量一般
为：C42.5 普通硅酸盐水泥：4～9.5mm 骨料：LDA 增强剂：自来水=539kg：1409
kg：10.8kg：189kg。根据配合比及时提供混凝土强度等试验数据，提请监理一同取
样，保证工程按计划进行。
284曲江电产业园—场馆区 施工组织设计
（3）测量放线
首先对基层的标高，宽度，平整度、线位进行复核，重点控制线位和标高及平
整度。铺筑前对基层进行清扫，对松散部分和其他一些有问题的位置及时进行处理。
测量放线采用水准仪、卷尺等，要求中心线及边线全部放出，并经监理工程师检测
合格后方可施工。
（4）立模
模板应选用质地坚实，变形小、刚度大的材料，模板的高度应与混凝土路面厚
度一致；施工人员在首先须按设计要求进行分隔立模及区域立模工作，立模中须注
意高度、垂直度、泛水坡度、园路弧线等问题。立模时采用水准仪严格控制标高；
模板立好后，模板外围进行支撑、敷土加固，严禁涨模。若出现涨模应及时调整。
（5）搅拌
搅拌器：根据工程量的大小，配置不同容量的机械搅拌器，机械搅拌器的一定
范围内的地面处，应设置防止水和物料散落的接料设备（如方型板式斗类），保护
施工环境的卫生，减少施工后的清理工作。
按照材料的规定比例及投料顺序将物料投入搅拌机，先将胶结料和碎石搅拌约
30秒后，使其初步混合，再将规定量的水分2-3 次加入继续进行搅拌约1.5-2分钟。
视搅拌均匀程度，可适当延长机械搅拌的时间，但不宜过长时间的搅拌。
注意事项：
①施工现场须专人负责物料的配比。
②严格控制水灰比，即控制水的加入量，水在搅拌中分 2-3次加入，不允许一
次性加入。
③为使物料搅拌均匀，适当延长机械搅拌时间，但不宜过长。
（6）运输：透水混凝土属干性混凝土料，其初凝快，一般根据气候条件控制混
合物的运输时间，采用小型三轮运输车，运输一般控制在 10分钟以内，运输过程中
285曲江电产业园—场馆区 施工组织设计
不要停留。
（7）摊铺、浇筑成型：透水混凝土属干性混凝土料，其初凝快，摊铺必须及时。
对于大面积施工采用分块隔仓方式进行摊铺物料，其松铺系数为 1.1。将混合物均
匀摊铺在工作面上，先用括尺找准平整度和控制一定的泛水度，再用滚筒进行粗压
及找平，然后用平板振动器（厚度厚的用平板振动器）压实，压实不宜采用高频振
动器。
注意事项：
①松铺系数根据透水混凝土的干湿度一般采用1.1—1.15；
②平板振动器不宜使用时间过长，防止过于密实，而出现离析现象；
③透水混凝土孔隙率大水分散发快，当气温高于35℃时，尽量避开正午时段。
（8）养生：透水混凝土与水泥混凝土属性类似，因此铺摊结束后，应检验标高、
平整度均达到要求。当气温较高时，为减少水分的蒸发，宜立即覆盖塑料薄膜，以
保持水分，也可采用洒水养生，所有养生期不得少于 7d，使其在养护期内强度遂渐
地提高。
洒水养生，透水混凝土在浇注后 1天开始洒水养护，高温时在 8小时后开始养
护，但淋水时不宜用压力水直接冲淋混凝土表面，应直接从上往下淋水。透水混凝
土湿养时间不少于7天（养生时间应根据施工温度而定，一般养生期为7—10天）。
（9）涂覆透明封闭剂：待表面混凝土成型干燥后在3天左右，涂刷透明封闭剂，
增强耐久性和美观性，防止时间过长使透水混凝土孔隙受污而堵塞孔隙。
6.18.6.2 沥青路面施工
1）工艺流程
基层清理→乳化沥青粘层+玻璃纤维格栅→粗粒式沥青铺设→压实→乳化沥青粘
结层→细粒式沥青铺设→涂黑色透明保护剂。
（1）基层清理
286曲江电产业园—场馆区 施工组织设计
清除钢筋混凝土混凝土基层上的杂物、垃圾。
（2）乳化沥青粘层+玻璃纤维格栅
①粘层沥青采用沥青洒布车喷洒，洒布时应保持稳定的速度和喷洒量。沥青洒
布车洒布时必须喷洒均匀。粘层沥青应均匀洒布，浇洒过量处应予刮除，洒布不到
部分，采用人工进行补洒。粘层油的用量通过试洒确定，不宜超出下表要求的范围。
②乳化沥青在正常温度下进行洒布，为了保证洒布的均匀性，在洒布前应先预
热并疏通油嘴，且采用人工配合使全智能沥青洒布车进行洒布洒布量保持稳定，不
得有洒花漏空、成条状或堆积。喷洒不足的要补洒，喷洒过量处人工刮除或人工洒
布细砂吸除。喷洒的粘层油必须成均匀雾状，在路面全宽度内均匀分布成一薄层。
洒布量为0.3-0.6L/㎡。刮大风、浓雾或下雨时不得喷洒粘层油。施工温度不得低
于10℃。洒布时粘层油温度为40～70℃，纵横向搭接宽度为1～5cm。
③洒布车洒布完一个车道停车后，必须用油槽接住排油管滴下的乳化沥青，以
防局部乳化沥青过多，若出现此情况及时安排人员予以清除。
④沥青粘层洒布完后及时压入玻璃纤维格栅。
（3）粗粒式沥青铺设
①摊铺机开工前提前0.5～lh预热，熨平板不低于100℃。铺筑过程中选择熨平
板的振捣或夯锤压实装置，具有适宜的振动频率和振幅,以提高路面的初始压实度。
熨平板加宽连接应仔细调节至摊铺的混合料没有明显的离析痕迹。
②摊铺机必须缓慢、均匀、连续不间断地摊铺，不得随意变换速度或中途停顿，
以提高平整度，减少混合料的离析。摊铺速度控制在2-6m/min的范围内。
③釆用自动找平方式铺筑，下面层、中面层采用钢丝基准线法控制方式摊铺，
上面层采用非接触式平衡梁摊铺厚度控制方式。
④沥青路面施工的最低气温不低于5摄氏度,寒冷季节遇大风降温，不能保证迅
速压实时不得铺筑沥青混合料。每天施工开始阶段釆用较高温度的混合料。
287曲江电产业园—场馆区 施工组织设计
⑤沥青混合料的松铺系数根据混合料类型由试铺试压确定。摊铺过程中随时检
查摊铺层厚度及路拱、横坡，并按使用的混合料总量与面积校验平均厚度。
⑥摊铺机的螺旋布料器应相对应于摊铺速度调整到保持一个稳定的速度均衡地
转动，两侧应保持有很多于送料器2/3高度的混合料,以减少在摊铺过程中混合料的
离析。
⑦用机械摊铺的混合料，不得用人工反复修整。当不得不由人工作局部找补或
更换混合料时，需仔细进行，特别严重的缺陷整层铲除。
⑧在路面狭窄部分、平曲线半径过小的匝道或加宽部分，以及小规模工程不能
釆用摊铺机铺筑时可用人工摊铺混合料。
⑨半幅施工时，路中一侧事先设置挡板（各路口全宽段）；沥青混合料卸在铁
板上，摊铺时扣锹布料，不得扬锹远甩。铁锹等工具沾防粘结剂或加热使用；边摊
铺边用刮板整平，刮平时轻重一致，控制次数，严防集料离析；摊铺不得中途停顿，
并加快碾压。如因故不能及时碾压时，立即停止摊铺，并对已卸下的沥青混合料覆
盖苫布保温。
4）压实：
a.釆用双钢轮振动压路机碾压。压实成型的沥青路面符合压实度及平整度的要
求。
b.沥青路面施工配备充足数量的压路机，选择合理的压路机组合方式及初压、
复压、终压（包括成型）的碾压步骤，以达到最佳碾压效果。
c.压路机以慢而均匀的速度碾压，压路机的碾压速度符合下表的规定。压路机
的碾压路线及碾压方向不应突然改变而导致混合料推移。碾压区的长度大体稳定，
两端的折返位置随摊铺机前进而推进，横向不得在相同的断面上。
288曲江电产业园—场馆区 施工组织设计
图6.18.6.2 压路机碾压速度
d.压路机的碾压温度符合上表的要求，并根据混合料种类、压路机、气温、层
厚等情况经试压确定。在不产生严重推移和裂缝的前提下，初压、复压、终压在尽
可能高的温度下进行。同时不得在低温状况下作反复碾压，使石料棱角磨损、压碎，
破坏集料嵌挤。
e.沥青混合料的初压符合下列要求：
①初压紧跟摊铺机后碾压，并保持较短的初压区长度，以尽快使表面压实，减
少热量散失。
②釆用钢轮压路机静压1～2遍。碾压时将压路机的驱动轮面向摊铺机，从外侧
向中心碾压，在超高路段则由低向高碾压，在坡道上应将驱动轮从低处向高处碾压。
初压后检查平整度、路拱，有严重缺陷时进行修整乃至返工。
f.复压紧跟在初压后进行，并符合下列要求：
①复压紧跟在初压后开始，且不得随意停顿。压路机碾压段的总长度尽量缩短，
通常不超过60～80m。釆用不同型号的压路机组合碾压时宜安排每一台压路机作全
幅碾压。防止不同部位的压实度不均匀。沥青混凝土的复压釆用重型的轮胎压路机
进行搓揉碾压，以增加密水性，其总质量不小于25t,相邻碾压带应重叠1/3～1/2的
碾压轮宽度，碾压至要求的压实度为止。
289曲江电产业园—场馆区 施工组织设计
②粗粒式沥青混凝土釆用振动压路机复压，振动压路机的振动频率控为 35～
50Hz,振幅为0.3～0.8mm。相邻碾压带重叠宽度为100～200mm,振动压路机折返时先
停止振动。路面边缘、加宽及港湾式停车带等大型压路机难于碾压的部位,釆用小型
振动压路机或振动夯板作补充碾压.
g.终压紧接在复压后进行，如经复压后已无明显轮迹时可免去终压。终压选用
DD～110双轮钢筒式压路机，至无明显轮迹为止。
h.碾压轮在碾压过程中保持清洁，有混合料沾轮立即清除。对钢轮可涂刷隔离
剂或防粘结剂，但严禁刷柴油。当釆用向碾压轮喷水（可添加少量表面活性剂）的
方式时，必须严格控制喷水量且成雾状，不得漫流，以防混合料降温过快。轮胎压
路机开始碾压阶段，可适当烘烤、涂刷少量隔离剂或防粘结剂，也可少量喷水，并
先到高温区碾压使轮胎尽快升温，之后停止洒水。轮胎压路机轮胎外围宜加设围裙
保温。
i.压路机不得在未碾压成型路段上转向、调头、加水或停留。在当天成型的路
面上，不得停放各种机械设备或车辆，不得散落矿料、油料等杂物。
（5）乳化沥青粘层
①粘层沥青采用沥青洒布车喷洒，洒布时应保持稳定的速度和喷洒量。沥青洒
布车洒布时必须喷洒均匀。粘层沥青应均匀洒布，浇洒过量处应予刮除，洒布不到
部分，采用人工进行补洒。粘层油的用量通过试洒确定，不宜超出下表要求的范围。
②乳化沥青在正常温度下进行洒布，为了保证洒布的均匀性，在洒布前应先预
热并疏通油嘴，且采用人工配合使全智能沥青洒布车进行洒布洒布量保持稳定，不
得有洒花漏空、成条状或堆积。喷洒不足的要补洒，喷洒过量处人工刮除或人工洒
布细砂吸除。喷洒的粘层油必须成均匀雾状，在路面全宽度内均匀分布成一薄层。
洒布量为0.3-0.6L/㎡。刮大风、浓雾或下雨时不得喷洒粘层油。施工温度不得低
于10℃。洒布时粘层油温度为40～70℃，纵横向搭接宽度为1～5cm。
③洒布车洒布完一个车道停车后，必须用油槽接住排油管滴下的乳化沥青，以
防局部乳化沥青过多，若出现此情况及时安排人员予以清除。
290曲江电产业园—场馆区 施工组织设计
（6）细粒式沥青铺设
①摊铺机开工前提前0.5～lh预热，熨平板不低于100℃。铺筑过程中选择熨平
板的振捣或夯锤压实装置，具有适宜的振动频率和振幅,以提高路面的初始压实度。
熨平板加宽连接应仔细调节至摊铺的混合料没有明显的离析痕迹。
②摊铺机必须缓慢、均匀、连续不间断地摊铺，不得随意变换速度或中途停顿，
以提高平整度，减少混合料的离析。摊铺速度控制在2-6m/min的范围内。
③釆用自动找平方式铺筑，下面层、中面层采用钢丝基准线法控制方式摊铺，
上面层采用非接触式平衡梁摊铺厚度控制方式。
④沥青路面施工的最低气温不低于5摄氏度,寒冷季节遇大风降温，不能保证迅
速压实时不得铺筑沥青混合料。每天施工开始阶段釆用较高温度的混合料。
⑤沥青混合料的松铺系数根据混合料类型由试铺试压确定。摊铺过程中随时检
查摊铺层厚度及路拱、横坡，并按使用的混合料总量与面积校验平均厚度。
⑥摊铺机的螺旋布料器应相对应于摊铺速度调整到保持一个稳定的速度均衡地
转动，两侧应保持有很多于送料器2/3高度的混合料,以减少在摊铺过程中混合料的
离析。
⑦用机械摊铺的混合料，不得用人工反复修整。当不得不由人工作局部找补或
更换混合料时，需仔细进行，特别严重的缺陷整层铲除。
⑧在路面狭窄部分、平曲线半径过小的匝道或加宽部分，以及小规模工程不能
釆用摊铺机铺筑时可用人工摊铺混合料。
⑨半幅施工时，路中一侧事先设置挡板（各路口全宽段）；沥青混合料卸在铁
板上，摊铺时扣锹布料，不得扬锹远甩。铁锹等工具沾防粘结剂或加热使用；边摊
铺边用刮板整平，刮平时轻重一致，控制次数，严防集料离析；摊铺不得中途停顿，
并加快碾压。如因故不能及时碾压时，立即停止摊铺，并对已卸下的沥青混合料覆
盖苫布保温。
（7）涂黑色透明保护剂
291曲江电产业园—场馆区 施工组织设计
细粒式沥青铺设完成冷却后涂刷黑色透明保护剂二道。
6.18.6.3 大树移植
1）移植准备
（1）选树
选择主干通直，树冠匀称，造型美观、根系发达的树木，观察是否已切根、移
植、无病虫害和机械损伤，树形姿态优美、生长旺盛。
（2）切根、培育须根
在树根四周挖一圈约40CM的环沟，深度为60～80CM，树根斩断一定要使用锋利
铲具，使切口光滑，挖好后，用 A、B、D生根水用刷子涂抹于切口处，促进植物伤
口愈合，促发新根，并用拌有有机肥料的松土填入并夯实，然后浇水。
（3）选择栽植时期
为确保成活率，要注意选择阴而无雨或晴而少风的天气进行。
（4）挖掘、包装
起苗前在树冠叶面上喷洒P.V.0水分蒸腾抑制剂，可以有效减少叶面水分蒸发，
同时不会影响树木呼吸和光合作用，同时在挖掘时，尽量减少须根的损伤有利于移
植后成活。采用可靠的挖掘包装方法:先铲除根部浮土10CM左右，从切根环状沟外
侧稍远处开挖，至垂直深度80CM处止，然后采用双层网络法对土球进行包扎，如遇
土壤干旱，则在挖掘数天前应灌水，以免土球松散。吊放时，吊机吨位选用 30T，
确保吊机能力为大树总重量的 5倍以上，钢丝绳扎结，主绳扎结于泥球中偏下部，
辅绳扎结于主干上，辅绳主要起稳定作用，使大部分承重落于土球一端。为防止钢
丝绳嵌入土球，可在接触部位之垫入木板，钢丝绳扎结部位用轮胎橡皮垫衬，严防
损伤树皮，损裂泥球，吊机司机必须服从地面人员的指挥，慎起、缓转、轻放，严
禁晃动碰撞。吊上车后树冠搁放在预制凹木架上，并用紧锁器将大树固定在车上。
大树装运选在晚上进行，出发前对叶面喷水并对植株用雨蓬遮盖，防止水分过量蒸
发。
292曲江电产业园—场馆区 施工组织设计
2）运输
树木装进汽车时，使树冠向着汽车尾部，土块靠近驾驶室，树干包上柔软材料
放在木架或竹架上，用软绳扎紧，土块下垫一块木衬垫，然后用木板将土球夹住或
用绳子将土球缚紧于车厢两侧。一辆汽车只装一株树，在运输前，应先进行行车道
路的调查，了解其路面宽度、路面重量、横架空线、桥梁及其负荷情况、人流量等
等，以免中途遇故障无法通过，行车过程中押运员应站在车厢尾一面检查运输途中
土球绑扎是否松动、树冠是否扫地、左右是否影响其它车辆及行人，同时要手持长
裘，不时挑开横架空线，以免发生危险。
3）定植
（1）挖穴、土壤处理
树穴深度比土球深20CM，宽度大60CM，在树穴中填入约20CM厚的营养土(含有
腐熟的有机肥料)保证根系周围养分充足。
（2）修剪
采用疏枝方法，剪去重叠枝、病枝、枯枝、虫枝、交叉枝并去强留弱，使树冠
层次分明，树冠匀称，但注意修剪不能重叠。
（3）种植将大树轻轻地斜吊放置到早已准备好的种植穴内，撤除缠扎树冠的绳
子，并以人工配合机械，将树干立起扶正，初步支撑。树木立起后，要仔细审视树
形和环境的关系，转动和调整树冠的方向，使树姿和周围环境相配合，并应尽量地
符合原来的朝向。然后，撤除土球外包扎的绳包或箱板，分层填土分层筑实，把土
球全埋入地下。在树干周围的地面上，要做出拦水围堰。最后，要灌一次透水。
6.18.6.4 绿化苗木种植
1）施工准备
施工现场垃圾、渣土、建筑垃圾等要进行清除，一些有碍施工的障碍物要进行
拆迁和迁移，然后按照设计图纸进行地形整理，主要使其与四周道路、广场的标高
合理衔接，使绿地排水通畅。如果用机械平整土地，则事先应了解是否有地下管线，
293曲江电产业园—场馆区 施工组织设计
以免机械施工时造成管线的损坏。
2）苗木准备
苗木的选择，除了根据设计提出对规格和树形的要求外，要注意选择长势健旺、
无病虫害、无机械损伤、树形端正、根须发达的苗木;尽量选用在育苗期内经过翻栽，
根系集中在树莞的苗木。苗木选好后，要挂牌或在根基部位划出明显标记，以免挖
锚。起苗时间和栽植时间最好能紧密配合，做到随起随栽。为了挖掘方便，起苗前
1～3天可适当浇水使泥土松软，对起裸根苗来说也便于多带宿土，少伤根系。起苗
时，常绿苗应当带有完整的根团土球，土球散落的苗木成活率会降低。土球的大小
一般可按树木胸径的10倍左右确定。对于特别难成活的树种要考虑加大土球。土球
高度一般可比宽度少5~1 0cm。一般的落叶树苗也多带有土球，但在秋季起苗移栽
时，也可裸根起苗。裸根苗木若运输距离比较远，需要在根苑里填塞湿草，或在外
包塑料薄膜保湿，以免根系失水过多，影响栽植成活率。为了减少树苗水分蒸腾，
提高移栽成活率，掘苗后，装车前应进行粗略修剪。
3）苗木假植
凡是苗木运到后在几天以内不能按时栽种，或是栽种后苗木有剩余的，都要进
行假植。所谓假植，就是暂时进行的栽植。假植有带土球栽植与裸根栽植两种情况：
（1）带土球的苗木假植：栽植时，可将苗木的树冠捆扎收缩起来，使每一棵树
苗都是土球挨土球，树冠靠树冠，密集地挤在一起。然后，在土球层上面盖一层壤
土，填满土球间的缝隙;再对树冠及土球均匀地洒水，使上面湿透，以后仅保持湿润
就可以了，或者把带着土球的苗木临时性地栽到一块绿化用地上，土球埋入土中 1/
3～1/2深，株距则视苗木假植时间长短和土球、树冠的大小而定。一般土球与土球
之间相距15～30cm即可。苗木成行列式栽好后，浇水保持一定湿度即可。
（2）裸根苗木假植:对裸根苗木，一般采取挖掘假植方式。先要在地面挖浅沟，
沟深40～60cm。然后将裸根苗木一棵棵紧靠着呈30度斜栽到沟中，使树梢朝向西边
或朝向南边。如树稍向西，开沟的方向为东西向；若树稍向南，则沟的方向为南北
294曲江电产业园—场馆区 施工组织设计
向。苗木密集斜栽好以后，在根苑上分层覆土，层层插实。以后，经常对枝叶喷水，
保持湿润。不同的苗木假植时，最好按苗木种类规格分区假植，以方便绿化施工。
假植区的土质不宜太泥泞，地面不能积水，在周围边沿地带要挖沟排水。假植区内
要留出起运苗木的通道。在太阳特别强烈的日子里，假植苗木上面应该设置遮光网，
减弱光照强度。
4）挖穴种植
在栽苗木之前应以所定的灰点为中心沿四周向下挖穴，种植穴的大小依土球规
格及根系情况而定。带土球的应比土球大 16～20cn，栽裸根苗的穴应保证根系充分
舒展，穴的深度一般比土球高度稍深些( 10～20cm)，穴的形状一般为圆形，但必须
保证上下口径大小一致，种植穴挖好后，可在穴中填些表土，如果坑内土质差或瓦
砾多，则要求清除瓦砾垃圾，最好是更换新土。如果种植土太瘠瘦，就先要在穴底
垫后层基肥。基肥一定要经过充分腐熟的有机肥，如堆肥、厩肥等。基肥上还应当
铺一层壤土，厚度5cm 以上。
5）定植
（1）定植前的修剪
在定植前，苗木必须经过修剪，其主要目的是减少水分的散发，保证树势平衡
以保证树木成活。修剪时其修剪量依不同树种要求而有所不同，一般对常绿针叶树
及用于植篱的灌木不多剪，只剪去枯病枝、受伤枝即可。对于较大的落叶乔木，尤
其是生长势较强，容易抽出新枝的树木如杨、柳、槐等可进行强修剪，树冠可剪去
1/2以上。这样可减轻根系负担，维持树木体内水分平衡，也使得树木栽后稳定，
不致招风摇动。对于花灌木及生长较慢的树木可进行疏枝，短截去全部叶或部分叶，
去除枯病枝、过密枝，对于过长的枝条可剪 1/3～ 1/2。修剪时要注意分枝点的高
度。灌木的修剪要保持其自然树形，短截时应保持外低内高。树木定植之前，还应
对根系进行适当修剪，主要是将断根、劈裂根、病虫根和过长的根剪去。修剪时剪
口应平而光滑，并及时涂抹防腐剂以防过分蒸发、干旱、冻伤及病虫危害。
（2）定植方法
295曲江电产业园—场馆区 施工组织设计
苗木修剪后即可定植，定植的位置应符合设计要求。定植施工的方法是:将苗木
的土球或根苑放入种植穴内，使其居中;再将树干立起，扶正，使其保持垂直;然后
分层回填种植土，填土后将树根稍向上一提，使根群舒展开，每填一层土就要用锄
把将土插紧实，直到填满穴坑，并使土面能够盖住树木的根颈部位，初步栽好后还
应检查一下树干是否仍保持垂直，树冠有无偏斜;若有所偏斜，就要再加扶正。最后，
把余下的穴土绕根颈一周进行培土，做成环形的拦水围堰。其围堰的直径应略大于
种植穴的直径。堰土要拍压紧实，不能松散。
6.18.6.5 花卉种植
从花圃挖起花苗之前，应先灌水浸湿圃地，起苗时根土才不易松散。同种花苗
的大小，高矮应尽量保持一致，过于弱小或过于高大的都不要选用。种植时要避开
太阳曝晒。花苗运到后，应即时栽种，不要放了很久才栽。栽植花苗时，一般从种
植区中央开始栽，栽完中部图案纹样后，再向边缘部分扩展栽下去。在栽植同一模
纹的花卉时，若植株秒有高矮不齐，应以矮植株为准，对较高的植株则栽得深一些，
以保持顶面整齐。花苗的株行距应随植株大小而确定。植侏小的，株行距为
15cm×15cm；植株中等大小的，可20cm×20cm至40cm×40cm；对较大的植株,则可
采用50cm×50cm的株行距。栽植完成后，要立即浇一次透水，使花苗根系与土壤密
切接合。
6.19 季节性施工技术措施
6.19.1 明确冬雨季施工部位
本工程所西安地区，每年7月至10为雨期，11月中旬至次年3月中旬为冬期，
本工程将经历2020～2021、2021～2022年两个冬期施工，2020、2021年两个雨期。
表6.19.1-1
序号 分组 职务 姓名 联系方式 备注
1 防汛领导小组 组长 普永刚 18840463080
296曲江电产业园—场馆区 施工组织设计
2 现场总协调 佟强 18600015183
3 副组长 刘航 18879360118
4 副组长 程鹏飞 15029043135
5 副组长 杜博 15202987693
6 副组长 张延云 15129930086
7 副组长 张亮 15002793900
8 副组长 韩博闻 13720738161
9 副组长 刘劲阳 18392115394
10 副组长 李进旺 18192268589
11 管理人员 万子杨 13468936572
12 管理人员 李东东 13720776258
13 施工管理人员 管理人员 李伟 18681891595
14 管理人员 傅家希 15399010050
15 管理人员 张西杰 18829044412
6.19.2 雨期施工
制定防汛计划和紧急预防措施。根据雨期的施工部位和施工内容，确定雨期施
工应注意的施工要点。
雨季施工部位见表6.17.2-1。
表6.19.2-1
时间 施工部位
2020年雨期 现场临建施工、土方开挖、基坑支护、桩基施工、桩间土开挖。
主体结构施工、装饰装修、机电工程、二次结构施工、体育工艺施工、小
2021年雨期
市政施工。
雨季施工措施见表6.17.2-2。
表6.19.2-2
297曲江电产业园—场馆区 施工组织设计
序号 分项工程 施工措施
现场钢筋堆放场地采用标准化堆场（用工字钢制作），以防钢筋泡
水锈蚀和污染，有条件时将成型好的钢筋堆放在钢筋骨架上；雨后钢筋
1 钢筋工程 视情况进行防腐处理，不得把锈蚀的钢筋用于结构上；雨天现场焊接应
停止作业，急需作业者必须搭设临时防雨棚，但中雨以上天气必须停止
焊接作业。
1）模板堆放场地必须坚实可靠，底部应有垫木。
2）模板拼装后尽快浇筑混凝土，防止模板遇雨变形，若模板拼装
后不能及时浇筑混凝土，又被雨水淋过，则浇筑混凝土前应重新检查、
加固模板和支撑。
2 模板工程
3）雨天使用的木模板拆下后应放平，以免变形，模板拆下后及时
清理，刷脱模剂，经大雨冲刷过后应重新刷一遍。
4）大雨、大风过后对模板架子要及时进行检查，检查完成后要及
时修复，确定无安全隐患后方可继续使用。
1）及时掌握天气预报，混凝土施工应尽量避免在雨天进行，大雨
和暴雨天不得浇注混凝土，为充分保证混凝土质量，在施工进度安排
上，使防水混凝土避免雨天施工。
混凝土工
3 2）浇注混凝土遇到小雨时，要及时覆盖作业面上的混凝土，防止
程
雨水冲刷，雨大时，应停止浇注，并按规范留置施工缝处理。
3）雨天浇注混凝土应减小坍落度，必要时可将混凝土强度等级提
高半级或一级。
1）焊接操作时防雨棚应在焊接点处搭设彩条布雨棚，以便继续焊
钢结构工 接作业，确保工期。
4
程
2）但当焊接点处被雨淋湿时，则停止焊接，以保证质量。
1）塔吊在雨期施工之前和雨季期间，必须经常检查塔吊基础、避
雷、接地接零保护、塔吊的各种线路及电源线是否有效。
5 吊装工程 2）雨后必须检查塔吊基础内是否积水，发现问题及时解决处理。
3）塔吊吊装过程中，必须有专人指挥，大风大雨中严禁进行吊装
作业。
1）在雨季进行回填土的施工，回填土前必须清除槽内积水淤泥，
回填土应在晴天进行，机械碾压要连续操作、尽快完成。
回填土工 2）施工中严禁地面水流入槽内，一方面要保护基坑边上的挡水
6
程 坎，同时在未进行地上结构施工的地下室顶板上砌挡水墙。
3）土方回填时按回填土施工要求进行，当不能连续进行时，应重
新修出排水沟和集水井。
1）防水工程不宜安排在雨期施工，应尽量避开雨期，下雨时应停
7 防水工程 止防水施工，对已施工部位用塑料布进行覆盖；雨后发现防水层被雨水
冲刷破坏时，应返工重做。
298曲江电产业园—场馆区 施工组织设计
2）雨期防水施工，常注意当地天气预报，利用晴好天气施工。
3）找坡层施工过程中或施工完做防水层前，遇雨天（包括小雨天
气）必须用塑料布进行覆盖；雨后发现防水层被雨水冲刷破坏时，应返
工重做。
6.19.3 冬期施工
表6.19.3-1
时间 施工内容
2020～2021冬期 地下结构施工、地上结构施工、二次结构施工
2021～2022冬期 体育工艺施工、小市政施工、验收工作
表6.19.3-2
序号 分项工程 施工措施
1）在负温条件下，使用的钢筋，施工时应加强检验，钢筋在运
输加工过程中应防止撞击和刻痕。
1 钢筋工程 2）钢筋负温条件下，冷加工后，应逐根检查外观质量，其表面
不得有裂纹和局部收缩。
3）钢筋的焊接必须符合国家相关规范的规定。
1）模板在安装前应清除模板上面的冰雪和污物。
2）由于受雪天影响，模板支设时，加固及支撑模板所在的地面
必须绝对坚实，四周有足够的支撑空间。
2 模板工程
3）严格按图纸及规范施工，纵横轴线不得有误，保证板面拼接
平整，保证模板拼缝直顺、平滑、不漏浆，并在混凝土浇筑之前进
行复查。
1）冬期施工采用硅酸盐水泥及普通硅酸盐水泥配制的混凝土其
受冻临界强度为设计的混凝土强度标准值的30％。
2）掺入外加剂的混凝土养护时其表面应用一层彩条布或塑料布
3 混凝土工程
上面加一层草袋或绵毡遮盖，现浇板边、角部及其他易受冻的结构
部位再用1-2层草袋或绵毡覆盖保温，养护期间应防风防失水。
3）负温环境下不得向混凝土表面浇水，且外露表面必须覆盖。
1）实心砖、耐火砖、多孔砖在砌筑前，应清除表面污物、冰雪
等，不得使用遭水浸和受冻后表面结冰、污染的砖或砌块。
4 砌体工程
2）砂浆防冻剂，应选用不含氯盐的防冻剂。
299曲江电产业园—场馆区 施工组织设计
序号 分项工程 施工措施
3）在正温条件下砌筑时粘土砖应适当浇水湿润，在负温度下砌
筑时砖不浇水，但砖表在的灰砂、冰雪必须清除。
1）防水层采用卷材防水时，冷粘法施工时环境温度不低于
5℃；热熔法施工时环境温度不低于-10℃。
2）冷粘法施工应符合以下要求：
（1）采用聚氨脂涂料做附加层处理时，应将聚氨脂甲料和乙料
按1：1.5的比例配合搅拌均匀，在均匀涂刷在阴角、通气孔根部等
的周围，涂刷边缘与中心的距离不应小于200mm，厚度不应小于
1.5mm，并应在固化36h后方能进行下一工序施工。
5 防水工程
（2）铺贴立面合成高分子防水卷材宜用满粘法。胶粘剂应均匀
涂刷在基层或卷材底面，并根据其性能，控制涂刷与卷材铺贴底间
隔时间。
（3）铺贴的卷材应平整顺直粘结牢固，不得有皱折。搭接尺寸
应准确，并应辊压排除卷材下面的空气。
（4）卷材铺好压粘后，应及时处理搭接部位。并应及时采用与
卷材配套的接缝专用胶粘剂（加防冻剂），在搭接缝粘合面上涂刷
均匀。
6.19.4 高温施工
表6.19.3-1
时间 施工内容
2020高温 现场临建施工、土方开挖、基坑支护、桩基施工、桩间土开挖。
主体结构施工、装饰装修、机电工程、二次结构施工、体育工艺施
2021高温
工、小市政施工。
高温施工措施见表6.19.2-3。
表6.19.2-3
序号 施工措施
加强对易燃、易爆等危险品的贮存、运输和使用的管理，在露天堆放的危险品采
1
取遮阳降温措。严禁烈日曝晒，避免发生泄露，杜绝一切自燃、火灾、爆炸事故。
高温期间对在特殊环境下（如露天、封闭等环境）施工的人员，采取诸如遮阳、
2 通风等措施或调整工作时间，早晚工作，中午休息，防止职工中暑、窒息、中毒和其
他事故的发生，炎热时期派医务人员深入工地进行巡回防治观察。
300曲江电产业园—场馆区 施工组织设计
高温天气，加工现场使用电气焊及其他机具时，要防止火星溅落引起火灾，消防
3
设备必须齐全、有效。
合理考虑温度对结构受力的影响，和温度对杆件长度的影响，此时测量应尽量在
4
早起日出之前进行。
对于钢结构焊接，必须在施工前严格制定计划，在施工中组织专门的人力、物
5
力，比预定正式施焊时间提前4～8 小时进行专题防护，防护必须达到要求。
6 高空焊接时下部设接火盆，并远离易燃易爆材料。
对砌筑抹灰等工程，砌块严格按照要求浇水湿润，严禁干砖上墙，抹灰部位及时
7
养护。
301曲江电产业园—场馆区 施工组织设计
7. 绿色施工管理
7.1 绿色施工目标
绿色施工管理目标：使用集团《中国建筑一局（集团）有限公司科技创效推广
应用技术名录（2019版）》中必须使用的20项绿色施工新技术，充分体现“绿色施
工”理念，坚持办公区域庭院化，临建设施标准化，现场布置规范化，施工管理科
学化，积极维护市容市貌，密切配合交通部门做好交通疏导工作，杜绝环境污染，
美化施工周边环境，节约可用资源。
7.2 组织机构
执行绿色施工控制的过程中，将由总承包项目经理统一管理。依据项目施工法
的原则，组建以项目经理为绿色施工第一责任人的绿色施工管理体系，其成员包括
项目生产经理、项目工程师及相关管理人员，详见图7.2-1。
图7.2-1 绿色施工组织机构图
管理小组各级人员职责详见表7.2-1
302曲江电产业园—场馆区 施工组织设计
303曲江电产业园—场馆区 施工组织设计
表7.2-1
绿色施工管
职位 职责
理体系
1）全面负责本工程绿色施工管理工作。
2）确定责任管理组织机构的构成并配备人员，组织制定相关
规章制度，明确有关人员的管理职责，并组织开展工作。
绿色施工第
项目经理 3）保证管理所需资金投入和设施设置的到位。
一责任人
4）监督抽查管理机构的工作情况，并保证有效运行。
5）积极处理好与项目所在地相关部门的关系，确保工作的顺
利进行。
1）主持编制项目绿色施工管理方案、管理规划，落实责任并
生产经理 组织实施；组织项目部的意识教育和具体措施培训。
2）贯彻国家及地方环境保护法律、法规、标准及文件规定。
绿色施工管 3）制定绿色施工管理办法和各项规章制度，并监督实施。
理小组
4）组织人员进行绿色施工措施培训，编制清单和绿色施工措
项目总工程
师 施，组织绿色施工措施交底并督促措施的落实。
5）参加检查和监测，并根据监测结果，确定是否要采取更为
严格的实施措施。
1）各级管理员对项目绿色施工负直接领导责任。
2）落实有关管理规定，对进场工人进行教育和培训，强化职
相关管理人 各相关部门 工的绿色施工意识。
员 及管理人员
3）项目制定并实施的绿色施工管理制度。
4）组织现场管理的检查和监测，出现问题及时处理。
7.3 实施措施
7.3.1 环境保护主要措施
1）扬尘控制：施工现场主要道路进行硬化处理，裸露土方采用覆盖措施，道路
二侧种植绿化带；
2）生活废弃物控制：食堂设置隔油池，并及时清理；现场设置临时厕所化粪池
并做抗渗处理，防止二次污染；
304曲江电产业园—场馆区 施工组织设计
3）建筑废弃物控制：筑废弃物再利用率和回收率达到50%；有毒、有害废弃物
分类率达100%；
4）噪声与震动控制：各施工阶段昼间噪声≤70dB；各施工阶段夜间噪声
≤55dB。
5）严格执行西安市建设工地扬尘污染防治“7个到位、6个百分百、19条措
施”。
7.3.2 节材与材料资源利用主要措施
1）节材措施
就地取材，距现场500公里以内生产的建筑材料用量占建筑材料总用量70％。
2）结构材料
损耗率比定额损耗率降低30%。
3）装饰装修材料
损耗率比定额损耗率降低30%。
4）周转材料
工地临房、临时围挡材料的可重复使用率达到70％。
5）资源再生利用
建筑材料包装物回收率100%。
7.3.3 节水及水资源回收利用主要措施
1）现场机具、设备、车辆冲洗用水必须设立循环用水设置。施工现场办公区、
生活区的生活用水采用节水系统和节水器具，提高节水器具配置比率。项目临时用
水应使用节水型产品，安装计量装置，采取针对性的节水措施，并设置节水警示标
305曲江电产业园—场馆区 施工组织设计
牌。
2）施工现场洗车台设置沉淀池，车辆冲洗后的水经过沉淀池后可再次循环利用。
3）施工现场分别对生活用水和工程用水确定用水定额指标，并分别计量管理。
7.4 技术措施
本工程采用绿色施工技术见表7.4-1。
表7.4-1
序号 新技术分类 新技术名称 使用部位
1 施工道路自动喷洒防尘装置 施工现场
2 废弃混凝土、砂浆回收利用技术 施工现场
3 高压静电油烟净化技术 办公生活区
环境保护
4 渣仓封闭及自动喷淋装置 施工现场
5 拆撑废渣配置级配砂石回填肥槽技术 施工现场
6 沉淀池清淤装置 施工现场
7 可周转金属围墙 办公生活区

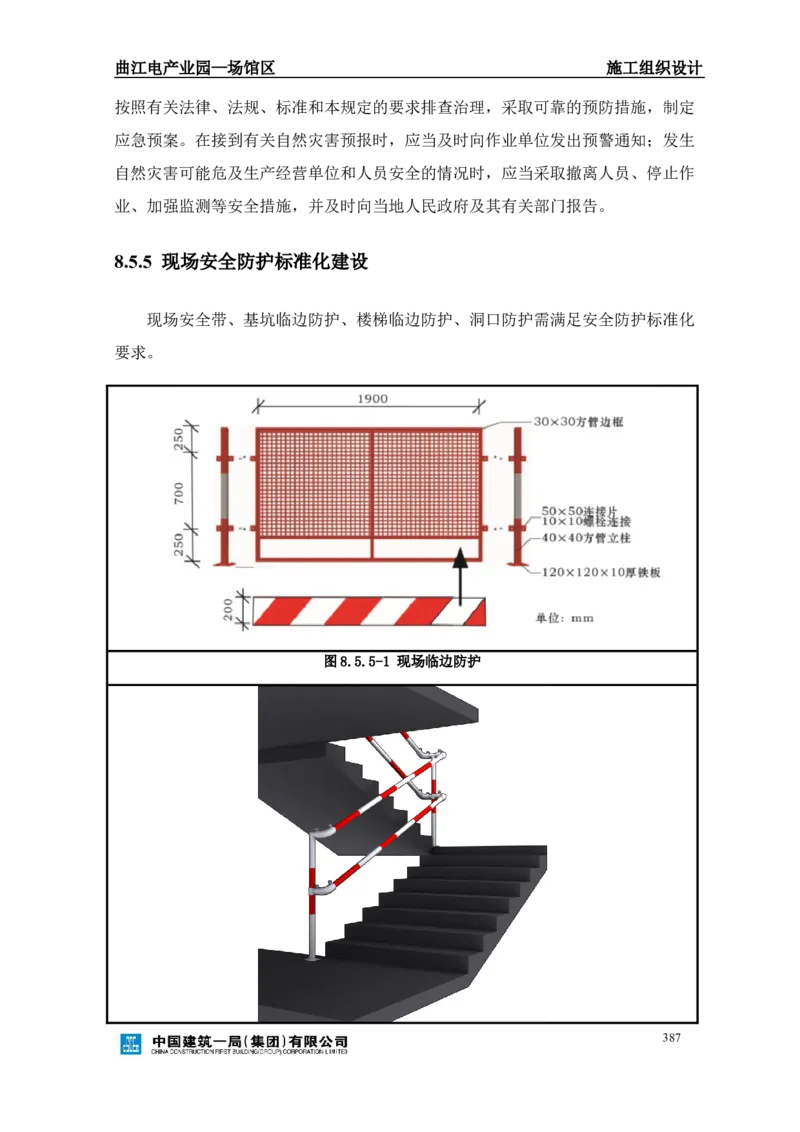

8 可周转防护栏 办公生活区
9 废弃混凝土、砂浆回收利用技术 施工现场
10 可周转防护棚 施工现场
11 出入口标准化安全通道 施工现场
12 节材与 作业层标准化人行通道 施工现场
13 材料资源利用 可周转木工加工房 施工现场
14 可移动式钢筋堆放平台 施工现场
15 可周转悬挑式栓接钢结构钢筋加工棚 施工现场
16 可周转镝灯架 施工现场
17 可周转卫生间 施工现场
18 模块化箱式拼装办公用房 办公生活区
306曲江电产业园—场馆区 施工组织设计
序号 新技术分类 新技术名称 使用部位
19 可周转活动实验室 施工现场
20 可周转工具式吸烟棚 施工现场
21 可周转定型洗漱池 办公生活区
22 模块化钢结构焊接操作平台 施工现场
23 承插型键槽式脚手架 施工现场
24 新型移动操作平台施工技术 施工现场
25 模板工程早拆快拆体系施工技术 施工现场
26 可调节式混凝土过梁模板工具 施工现场
27 小直径钢筋马凳应用技术 施工现场
28 小厚度底板可周转钢筋马凳 施工现场
节水与
29 建筑施工场地循环水洗车池 施工现场
水资源利用
30 现场临时变压器安装功率补偿装置 施工现场
31 施工现场LED照明技术 施工现场
节能与
32 施工现场临时照明声控技术 施工现场
能源利用
33 施工现场镝灯使用时钟控制技术 施工现场
34 太阳能空气能热水技术 办公生活区
307曲江电产业园—场馆区 施工组织设计
8. 主要管理措施
8.1 EPC工程总承包管理措施
8.1.1 工程总承包管理体系
8.1.1.1 组织机构图
图8.1.1.1-1 组织机构图
8.1.2 工程总承包对设计的管理
以设计带动总承包是EPC项目管理的关键，在设计过程中需要将商务、招采及
施工进行高度的联动及集成，才能突显EPC模式的优势，实现甲乙双方合作的共赢。
项目设计、招采及施工的集成度，决定了EPC项目设计工作开展是否正常、商务指
标是否经济，施工是否准确的关键。而项目设计又是整个工作的起点，重庆华南城
EPC项目组建初期，就结合PIMS管理体系，针对影响项目设计运行的主要工作进行
了讨论，明确了设计管理从组织架构、各阶段侧重点、管理的主要内容、与各版块
308曲江电产业园—场馆区 施工组织设计
的融合方式等方面探索并全面运用PIMS管理表单及工具，最终形成 “三个阶段、
四个融合、八项管理”的设计管理理念。
8.1.2.1 设计、深化设计管理的总体流程
设计管理总体原则：以建筑为主，统筹设计管理 ；以标准定位，实现价值创造；
以接口为线，打造精准设计；以报审控制，保障工程品质。
设计院出初步设计方案，报总承包商审核，总承包商对初步设计组织评审，评
审通过后，总承包商组织向业主报审，业主审批通过后，向政府相关部门报审，报
审通过后，取得相关文件，同时将初步设计方案图纸向业主报备。各分包商之间设
计相互提资，设计分包商开展施工图设计。施工图设计完成后，报总承包商评审，
各相关分包商参与评审，评审通过后报业主审核，同时报送第三方图纸审查。审查
通过后，组织各分包商深化设计，同时，总承包商组织各专业分包商提出接口需求
（接口需求表），对所有接口进一步完善及细化，最终固化接口工作，接口在图纸
或表格中表达。深化设计图完成后，总承包商组织相关分包商对深化设计图进行评
审，评审通过后，出蓝图报总承包商备案，并发放至各相关分包商。
309曲江电产业园—场馆区 施工组织设计
图8.1.2.1-1设计、深化设计管理的总体流程图
8.1.2.2 设计三个阶段的管理重点
总承包商承担本项目的设计和设计管理工作。由设计总监负责，设计进度的保
证对整个项目顺利进行起到至关重要的作用。设计进度保证措施分为三个阶段，分
别为：初步设计阶段、施工图设计及提资阶段、深化设计阶段。
1）初步设计阶段
初步设计（方案）管理是价值创造的核心及关键期，在此阶段进行初步设计，
同时着手准备为设计相关的报批报建工作提供资料依据，根据报批报建的结论完善
初步设计，保证各专业的相互匹配，采用科学合理的方案，使设计方案达到整体平
310曲江电产业园—场馆区 施工组织设计
衡，大幅节约成本，避免浪费，降低建造成本，提升使用功能及品质。
（1）方案审查
首先组织对项目概念方案、总体规划、建筑及专项设计方案等进行内审，把方
案存在的问题解决在初步设计之前。内审通过后开始初步设计工作，形成成果文件，
并报各部门进行初步设计审批。
（2）初步设计审查
在初步设计前期，制定出初步设计的进度计划安排，主持专业技术评审会及综
合评审会，将各专业的技术方案及专业之间配合技术问题确定下来。明确好各个环
节质量控制与进度控制的责任目标及责任人，严格对初步设计成果进行评审。报相
关部门审查，根据审查意见与各部门及时沟通并完成初步设计修改。
2）施工图设计及提资阶段
设计与提资管理是设计技术管理的重要环节。设计与提资管理是设计过程中采
取具体的技术措施，重点对设计的具体措施、各专业或分包商之间的设计基础资料
或者设计需求进行组织提交、审查等管理。满足设计的准确性、功能匹配性及整体
协调性。
施工图设计前，组织施工、采购等技术部门，对与设计有关的技术问题进行充
分沟通，保证各专业设计的同步，为项目施工节约工期，避免设计变更，同时对项
目的采购工作带来便利，避免后期采购或施工过程中出现反复，对进度造成延误。
（1）施工图设计
施工图设计是初步设计的完善。制定施工图设计计划，合理安排项目人员是完
成施工图进度计划的关键。
施工图设计期间，组织专业内技术统一交底，各专业之间进行互提资确认、评
审，中间过程中参与校审，保证整个设计过程顺畅、顺利。
（2）图纸评审与交底
311曲江电产业园—场馆区 施工组织设计
全面检查、审核设计文件是否齐全，是否与项目定义文件一致，是否满足相关
规范要求；计算书、图纸是否准确；图签是否规范，并作好审核记录。组织项目设
计管理部及施工技术人员等进行相关技术交底，交代设计意图，施工重点、难点。
（3）例会机制管理
按时推进各阶段设计进度计划的完成。进行定期例会与节点例会相结合方式。
定期例会包括周例会、月度例会；节点例会包括方案评审会、专业技术会、综合评
审会等。主要解决设计过程中各专业之间的协调问题。
（4）人员驻场
根据现场施工阶段的需要，选派经验丰富的设计人员驻现场配合推动现场工作，
以确保项目的顺利实施。
（5）施工图报审
在各设计阶段，组织调动一切设计力量、社会资源来积极协调推动消防、园林
及装饰等方面与各政府部门及业主的对接工作。在施工图完成前联系好相关图审机
构以及对应的消防审查部门，作好中间过程的技术讨论和技术对接。确保在报审环
节不出现颠覆性修改。
3）深化设计阶段
深化设计与接口管理是精细建造的关键。在此阶段对设计进行接口管理，协调
设计优化，协调设计咨询以及各设计专业之间有关事宜，确保深化设计出图质量，
进度。审核各种施工方案，组织专家评审新技术、新材料和各工艺样板，及时解决
项目建设过程中的各种技术问题。在深化设计管理部构架下，各专业团队分别对土
建、机电、幕墙、装饰、园林景观、标识标牌等进行管理协调。
（1）负责深化设计进度管理
根据项目的总进度计划，制定出各专业分包深化设计计划表，督促分包在项目
施工阶段同时进行深化设计的穿插工作，确保整个项目工期的按时完工。
312曲江电产业园—场馆区 施工组织设计
（2）负责图纸、材料报审的管理工作
审核分包的深化设计图纸，综合其他专业设计情况，给出合理性意见；对分包
报送的材料进行审核，严格按照业主所提供的《交楼标准》、技术要求，确保工程
品质。
（3）负责各分包商间的接口管理
对各分包间接口管理，解决分包间接口冲突。每周定期召开深化设计例会、不
定期的深化设计专题会，要求业主、总包、各分包的专业负责人到会参加，同时做
好会议纪要并分发。
（4）分包管理奖惩制度
对分包商的深化设计进度、质量等进行考核，出具考核报告；对严重偏离计划
者，发书面通告或处罚。
8.1.2.3 设计与四个板块融合
以设计带动总承包，在设计阶段将建筑功能、采购、施工、商务等进行高度融
合，充分体现设计在EPC项目的龙头作用。
1）设计与采购相融合
（1）EPC项目招采与传统项目的区别：
EPC项目的招采工作与传统项目的招采，有着本质的区别，其在发包模式、招
标依据、招标范围、设计模式、图纸风险等方面均有很大的不同，因此在招采过程
中应深刻理解招标文件、交楼标准、技术要求及相关地方标准等，通过在合约中明
确设计责任与义务，选择有深化设计能力的分包商，深度融入各阶段的设计工作，
实现自身价值创造，这就决定了在整个招采阶段，设计需与招采进行高度的融合。
设计与招采之间相互影响、相互关联，一方面设计阶段需分包商提前介入，另一方
面，分包商招采又需要设计提供招标技术规格书以供招采需求。因此，设计与招采
能否高度融合直接影响到后期设计、成本及施工。
313曲江电产业园—场馆区 施工组织设计
（2）分包商提前介入：
设计与招采的融合，要求分包方需提前介入设计，基于以下几个因素：
①EPC模式的图纸设计包含在总承包范围内，由于设计院及总包方自身不具备
一些专业性太强的分部/子分部工程的深化设计能力（如泛光照明、变配电、消防、
机电、装饰、燃气等），需要相应的分包商提前进场，与设计充分对接，共同完成
图纸的设计工作；因此对EPC项目而言，要求分包商具备传统项目的施工实力外，
更要具备需要较强的设计实力，分包商需协助设计部门对图纸进行优化设计，在图
纸设计阶段同步考虑优化造价的需求，增强图纸的经济性、合理性，并以自身深化
图纸指导自身施工。
②为满足EPC项目工期要求，一些大型材料设备须配合提前进行采购（如防火
门、电梯、柴发设备、LED屏、GRC线条等），招采前移可提前确定分包商，确保工
程顺利履约。
③相比总包单位而言，一些分包商更加熟悉政府相关职能部门的办事操作流程，
招采前移可充分运用分包商的这种优势，配合项目前期的报批报建工作（如消防、
变配电、燃气等）；最后，招采前移可在分包商参与图纸设计过程中，明确约定其
需自行承担的图设风险，将整个项目的图设风险进行分解传递。
（3）设计支撑招采：
专业分包招标时，往往设计图纸还在完善中，并且部分专业的设计需专业分包
来辅助完成，因此在招标阶段，需要设计提供技术规格书，以便招采的正常展开，
设计需结合建筑设计方案及业主方提供的交楼标准、技术规格书及施工界面划分表
形成专业分包商招标用技术规格书，供招采用。
2）设计与施工相融合
在初步设计阶段，充分考虑各专业施工的便捷性，特别是结构、建筑、装饰方
案设计等。设计阶段同时考虑施工部署及安排，将临时措施（如塔吊、电梯、材料
堆场等）所需的临时基础、加固要求等充分体现在施工图中，同时考虑施工措施可
314曲江电产业园—场馆区 施工组织设计
以作为正式工程的一部分。
3）设计与商务相融合
作为EPC项目，设计创造价值最关键，在初步设计阶段所选用的方案是否合理、
经济，各专业之间的方案是否高度融合，决定了项目价值创造。在施工图设计阶段，
进一步将价值最大化，细部做法从成本考虑，采用成熟、价优、效率高的做法。
EPC项目招采工作在分包工程界面划分上要利用界面分工表及平面划分图及节
点大样等工具尽量将分包工程界面划分详细，一旦工作界面划分不清，就可能造成
设计、深化设计及施工方面的重复、遗漏，造成成本的浪费及增加。
4）设计与功能相融合
设计评审过程中充分考虑用户感受，适当对交房标准提出一些优化及补充的建
议，对设计中必须增加的功能，均作补充和完善。使建筑物各项功能得以完善，保
证建筑功能的完整性。
8.1.2.4 设计过程中八项管理内容
根据三个阶段、四个融合基本原则，在实施过程中逐步落实八项管理措施：1）
标准维护管理；2）进度管理；3）流程管理；4）提资与接口管理；5）设计评审管
理；6）设计文件管理；7）招标技术文件管理；8）材料设备报审管理。
1）标准维护管理
在合同技术要求、交楼标准等项目定义文件的维护管理方面，项目在进场初期
组织各版块及各专业工程师对合同技术要求和交楼标准进行工期影响分析、界面分
析及设计合理性分析。在此基础上，对两者存在的问题及时协调业主给予确认，对
两者存在的漏项及时确认并反馈设计，对两者存在不合理的要求，及时提出合理化
的建议。
2）进度管理
根据项目整体进度安排，分设计、深化设计、材料/设备报审多个方面进行进度
315曲江电产业园—场馆区 施工组织设计
控制。
3）流程管理
在设计文件评审、提资及接口管理、计划控制、材料/设备报审等环节明确管理
流程，勘察设计部作为所有流程的把控部门，对设计文件、接口、材料/设备报审流
程要求具有唯一性及确认权。
4）提资与接口管理
各分包商需提供需其他分包商接口需要及提资表（分包商内部接口自行解决），
在招标采购时提出接口要求及管理要求，并在合约中注明。
（1）分包方之间提资
组织各专业分包相互提资，总包方统一协调，总包方审核提资是否满足项目设
计要求及项目整体目标。通过提资解决专业之间的相互需求，保证图纸的统一性、
同步性和准确性。
（2）分包方之间的接口管理
接口管理是设计管理工作的重点之一，总包方组织各分包提出接口需求，并进
行审核，确定接口方式。
接口需要清单编制原则：需清晰、合理、精准的表达其他分包商应配合的内容，
在图纸评审中应严格评审图纸，若因未提资或未发现问题而导致变更的发生应负相
应的责任，接口需求及提资表参考附表。
5）设计评审管理
（1）三个阶段过程中，初步设计图、施工图及深化设计图纸过程中必须经过总
包方评审，总包方组织各分包参与内部评审，评审的范围包括且不局限于所有各专
业所需要配合的内容，并对评审中发现的问题进行跟踪和检查，做好记录。
（2）设计过程中，设计人员每次提交设计成果时，应同时提交经设计相关领导
签署的《设计审查书》，以证明设计成果经过内部评审流程，符合《项目定义文
316曲江电产业园—场馆区 施工组织设计
件》及相关标准/规范等文件的要求。
（3）审核通过后总包方确认图纸进入施工环节。对经总包组织审核通过的设计
文件，由总包方签署设计审查书，方可用于施工。
6）设计文件管理
设计文件管理，执行局设计事业部发布《项目深化设计管理指南》中设计文件
管理程序，设计文件一般包括：①与工程设计有关的政府批文；②报告及试验报告；
③施工图及计算书；④变更、图纸会审及洽商记录文件；⑤技术规格书；⑥深化设
计图及计算书；⑦提资文件；⑧与深化设计有关的会议纪要及函件。
设计文件收发、存档及移交由总包方负责。设计部负责收集、整理与工程设计
有关的政府批文及报告、技术规格书、试验报告等，按设计文件发送流程发至相关
方（业主方、监理方、总包方、分包方等）。
勘察设计部同时建立、更新有效图纸目录并定期（每周）发布，每月与业主方、
分包方核对。
7）招标技术文件管理
设计作为总包方的分包，对总包方的专业招标文件提供技术支持，如提交界面
分工建议、材料/设备招标清单及控制参数，并全程参与相关招标活动过程。
8）材料设备报审管理
材料设备报审资料由面函、呈报表、审批表及清单组成，同时总包方对材料设
备报审建立台帐、以便于计划对比，控制报审进度避免影响采购及施工进度。
（1）材料设备报审流程
组织总承包商相关部门审核分包商报送的材料设备报审文件（审核文件格式、
完整性、品牌、技术参数等是否满足合约及相关要求），审核通过后报业主方。建
立、更新材料设备报审台账，每月与业主方、分包商核对，办理书面确认记录。监
控分包商材料设备报审进度和质量。总承包商在必要时应组织相关方进行材料设备
317曲江电产业园—场馆区 施工组织设计
考察。材料设备报审通过后，总承包商及时组织业主方、分包商对样品进行封样确
认。对于特殊的视觉要求，与业主方商定视觉样板选取的区域、范围，以及样板的
种类、数量，组织分包商报审视觉样板的深化设计图纸、材料设备样板制作；协同
业主等相关方进行验收，并与各方会签确认。
（2）材料/设备报审过程控制
①过程管理内容
a.总承包项目部勘察设计部是材料、设备报审管理的归口部门。
b.书面确认与业主方商定材料/设备报审流程：包括报审程序、时限、报审文件
的组成、样品封样程序、材料/设备变更程序等，并发送相关方。
c.督促分包单位进场两周内提交材料/设备报审清单，审核通过后报送业主方。
d.督促分包单位根据项目总体控制计划编制（年度、季度、月度）材料/设备报
审计划，审核通过后报业主方。
e.组织总承包商相关部门审核分包商报送的材料/设备报审文件（审核文件格式、
完整性、品牌、技术参数等是否满足合约及相关要求），审核通过后报业主方。
f.建立、更新材料/设备报审台账，定期（如每月）与业主方、分包商核对，办
理书面确认记录。定期整理（材料/设备报审）业主方逾期回复清单，并发函告之。
g.监控分包商材料/设备报审进度和质量。
h.部门在必要时应组织相关方进行材料/设备考察。
i.材料/设备报审通过后，部门及时组织业主方、分包商对样品进行封样。
j.与业主方商定视觉样板选取的区域、范围，以及样板的种类、数量；组织分
包商报审视觉样板的深化设计图纸、材料/设备；组织相关方进行验收，督促业主方
及时提供验收报告。
8.1.3 分包单位总承包管理
318曲江电产业园—场馆区 施工组织设计
1）深化设计管理。
2）现场协调、管理。
3）现场配合、服务。
4）现场监督、控制。
8.1.4 对各参建单位的协调、服务
1）各专业的交叉配合施工组织。
2）与设计单位的配合。
3）与监理单位的配合。
4）外部协调。
8.2 工期保证措施
本工程合同工期660日历天。
1）为确保本工程进度，成立以项目部和建设单位指定的各专业分包商及各劳务
作业层组成的工期组织机构。
319曲江电产业园—场馆区 施工组织设计
项目经理
项目总工 生产经理
机 质 技 商 工 物
电 量 术 务 程 资
部 部 部 部 部 部
主承建施工作业队 专业分包、 平行发包
作业班组
图8.2-1 工期组织机构表
2）通过完善的施工计划保证体系，采用先进的施工计划计算、设计软件，制定
出科学合理的施工进度计划。为确保整个工程建设都在总建设计划的预控下快速、
有序、优质地进行，本工程在具体施工时按三级制定施工计划，构成一个自上而下，
从总体到细部的总计划体系。实行日保周、周保月、月保总控计划的管理方式。
3）根据进度计划、工程量和流水段划分合理安排劳动力和投入生产设备，保证
按照进度计划的要求完成任务。
8.3 质量保证措施
8.3.1 质量目标
合格，鲁班奖。
8.3.2 质量保障体系
320曲江电产业园—场馆区 施工组织设计
图8.3.2-1项目质量管理组织机构图
8.3.3 质量保障制度
为保证施工顺利实施，实现工程质量管理目标，项目经理部将建立严格的质量
管理制度，强化管理，责任到人，使总承包质量管理精细化、制度化、规范化，以
提高质量管理水平，确保工程质量达到创优目标。
其中针对建筑材料实现材料进场检验制度，在每个分部分项工程施工前坚持实
行技术交底制度及样板引路制度，施工过程中实行施工挂牌制度及过程三检制度，
在施工验收阶段实行质量否决制度及成品保护制度，要求每个环节均由制度保证为
前提。具体质量管理制度内容详见下表。
表8.3.3-1
序号 制度名称 序号 制度名称
1 三检制度 2 工程质量奖罚制度
3 样板引路制度 4 质量例会制度
5 实测实量制度 6 工程实体质量监测、标识制度
7 质量教育培训制度 8 工序交接制度
321曲江电产业园—场馆区 施工组织设计
序号 制度名称 序号 制度名称
9 质量检测仪器管理制度 10 工程质量预控制度
11 质量交底制度 12 隐蔽工程验收制度
13 检验检测制度 14 关键工序施工质量控制旁站制
15 工程成品保护制度 16 工程质量整改制度
8.3.4 主要分项工程质量保证措施
8.3.4.1 测量工程
表8.3.4.1-1
施工内容 质量控制点/项目 质量保证措施
1）高精度仪器设备。
平面控制网 平面点位误差
2）另一种线路复核。
高程控制网 高程点位误差 1）高等级观测及定期复核
各楼层标高 标高传递 1）多点闭合、三差改正。
1）内控法施测。
建筑物主体 垂直度
2）外控法校核。
平面就位
1）焊接前后的测量及焊接。
组合柱 柱顶标高
2）过程中的跟踪测量。
垂直度
322曲江电产业园—场馆区 施工组织设计
施工内容 质量控制点/项目 质量保证措施
测量控制点设置 轴线标识
高程测量
8.3.4.2 地基基础工程
表8.3.4.2-1
施工内容 质量控制点/项目 质量保证措施
经常复核建筑的定位桩、轴线、方位和几何尺寸。基底
基坑开挖 定位、测量 虚土清理干净，跟踪检测基槽底标高，底标高＜±30mm，截
面尺寸＜±100mm，放坡线和排水是否畅通。
基层表面应密实、平整，不允许有凹凸不平和起砂现
基层
象。
浇筑前一小时开始清扫基槽内杂物，并用水湿润模板和
基槽
基槽面层，但基槽内不得有积水。
基础混凝土
温控 大体积混凝土要注意温控措施埋设设施的保护。
混凝土振捣时使用振捣棒振捣，应符合下列规定：
浇筑振捣
每一点的振捣时间应使混凝土表面出现浮浆且不下沉，
且混凝土气泡不再出现为止，以保证混凝土的密实；
323曲江电产业园—场馆区 施工组织设计
施工内容 质量控制点/项目 质量保证措施
钢筋密实且不易振捣的地方严格采取有效的混凝土浇筑
方案进行混凝土质量的把控。
混凝土运输、浇筑及间歇的全部时间不应超过混凝土的
初凝时间。
运输及养护 同一施工段的混凝土应连续浇筑完毕。
混凝土浇筑完毕后，应按施工技术方案及时采取有效的
养护措施。
基层清理干净，防水卷材收头与基层粘结牢固。
卷材附加层满铺，附加层宽度应满足规范和方案要求。
地下防水 防水卷材
卷材防水层的铺贴方向应正确，卷材搭接宽度的允许误
差应满足要求。
8.3.4.3 地基基础工程
表8.3.4.3-1
质量控制点/项
施工内容 质量保证措施
目
1）放大样。
配筋单 2）专业人员进行配筋。
3）专人进行审核、审批。
1）严格按料单下料。
2）受力钢筋的弯钩和弯折、箍筋末端弯钩及平直段长
钢筋加工的形 度等符合规范和设计要求。
钢筋加工 状、尺寸
3）制作钢筋加工定型卡具。
4）用钢尺检查，并加强过程控制。
1）操作工人经过技术培训，持证上岗。
2）控制丝头的长度。
直螺纹
3）加工丝头的牙形、螺纹与连接套的牙形、螺距一
致。
墙、柱钢筋位
墙、柱钢 1）测放水平和标高控制线。
置、间距
筋
324曲江电产业园—场馆区 施工组织设计
质量控制点/项
施工内容 质量保证措施
目
2）使用梯子筋（控制墙筋位置）。
3）使用定距框（控制柱筋位置）。
钢筋保护层厚度 使用PVC塑料垫块或PVC塑料卡子
1）接头错开距离及锚固长度满足设计及规范要求。
墙柱钢筋接头
2）直螺纹连接时，所连钢筋规格必须与套筒规格一
致，钢筋和套筒的丝扣应干净、完好无损。
（绑扎及直螺
纹）
3）经拧紧后的滚压直螺纹接头应作出标记，单边外露
丝扣长度符合要求。
1）绘制结构预留、预埋留洞图，细化配筋，施工中严
绑扎 配合机电留洞， 禁随意切割。
杜绝随意切割钢
筋。 2）大于200mm的墙洞钢筋必须一次配筋一次下料施工
完成。
1）放出定位控制线。
坡道处圆弧墙钢
筋定位
2）在绑扎过程中，用钢管架支撑和钢索拉接。
1）放大样。
梁、柱接头钢筋
密集区
2）钢筋排列位置合理，便于施工。
1）加设定位筋。
墙、柱插筋位置
及数量
2）全数检查墙、柱插筋的位置及数量。
楼板钢筋与核心 楼板钢筋预埋在核心筒墙体内，绑扎前剔凿清理干净后
筒墙体的连接 进行搭接绑扎。
1）楼板采用PVC塑料垫块。
钢筋定位及保护
层厚度 2）对于梁内双排及多排钢筋的情况，在两排钢筋间垫
梁、板 Φ25的短钢筋。
钢筋 1）绘制结构预留、预埋留洞图，细化配筋，严禁随意
切割。
预留洞口加强筋
2）大于200mm的楼板洞口钢筋必须一次配筋一次下料
及位置
施工完成。
3）加强过程控制。
8.3.4.4 模板工程
325曲江电产业园—场馆区 施工组织设计
表8.3.6-1
施工内容 质量控制点/项目 质量保证措施
1）测放控制线。
墙柱几何尺寸 2）使用梯子筋、顶模棍。
3）使用对拉螺栓。
1）在模板周边加设海绵条。
2）在模板两侧加设限位钢筋，底部设定位钢筋，控制
门窗洞口
洞口尺寸。
3）从洞口两侧同时浇筑混凝土。
1）在顶板砼浇筑时墙柱边线15cm范围内进行压光，弹
出墙柱边线并切割剔除表面浮浆。
墙柱烂根预控
2）墙体模板立模前，粘贴海绵条或橡胶软管以防止漏
浆。
墙柱模板
1）设计模板时加强强度控制。
胀模、偏位预控 2）模板支设前放好定位线、控制轴线。
3）使用梯子筋、顶撑等定位措施。
1）拼缝处加设海绵条。
错台、漏浆预控
2）在合模前在墙体内加钢筋撑铁。
1）砼强度达到1.2MPa拆模。
墙面不平、粘连预
控。 2）认真清理模板和涂刷隔离剂，并设专人检查验收，
不合格的要重新刷涂。
1）使用对拉螺栓。
圆弧墙体错台预控
2）双侧模板及支撑对称布置。
1）测放控制轴线网和模板控制线。
2）放出墙、柱边线和检查控制线。
安装放线
梁模板 3）竖向钢筋绑扎完成后，在每层竖向主筋上部标出标
高控制点。
梁、柱节点模板处
1）放大样，测放控制线。
理
326曲江电产业园—场馆区 施工组织设计
施工内容 质量控制点/项目 质量保证措施
2）加设海绵条。
3）支撑牢固。
1）一般梁，跨度小于10m时，模板起拱高度宜为全跨
长度的1/800；跨度大于10m，小于15m时，模板起拱高度宜
为全跨长度的1/600；跨度大于15m时，模板起拱高度宜为
起拱预控
全跨长度的1/500。
2）拉通线。
1）在板面接缝处、梁模侧模及底模交接处，贴海绵
条。
漏浆预控
2）支撑、夹具要紧固，模板接缝处要平直。
8.3.4.5 混凝土工程
327曲江电产业园—场馆区 施工组织设计
表8.3.4.5-1
施工内容 质量控制点/项目 质量保证措施
1）振捣棒要“快插慢拔”。
混凝土浇筑
2）门窗洞口处混凝土浇筑应从门窗洞口两侧同时下料，
且高差不宜太大。
墙、柱混
凝土 坍落度测试 每灌车必须按规范要求测试。
1）墙淋水养护。
混凝土养护
2）柱包裹塑料布进行养护。
1）顶板施工缝处理：施工缝处板底下铁垫PVC塑料垫
块，保证下铁钢筋保护层；上、下铁之间用马登铁保证净距，
与下铁接触的马登铁支腿焊接短钢筋头成豁口，卡在下铁筋
上。
施工缝处理
2）混凝土浇筑前，将施工缝处混凝土表面剔毛，剔除浮
动石子，并用水冲洗干净，先浇一层水泥浆，然后浇筑混凝
土。
1）混凝土浇筑方向平行于次梁方向推进，随打随抹，梁
由一端开始，用赶浆法浇筑。
2）混凝土初凝前用2m刮杠沿四面墙墙根处向板中间刮
混凝土浇筑
平，终凝前用木抹子搓平，用铁抹子压实2～3遍（无装饰面
层）。
3）浇筑顶板混凝土时，拉线找平，严格控制顶板标高。
梁、板混
凝土
1）采用小直径振捣棒仔细振捣，做到不漏振、不过振，
振捣棒不得触动钢筋和预埋件。
梁柱接头混凝土
浇筑
2）混凝土浇筑时应离开梁端下料，用振捣棒送至端部和
柱头。
1）浇筑原则是必须先浇筑柱、墙的高强度等级的混凝
墙、柱与楼板、 土，并按照45°的角度留设斜槎，之后浇筑低强度等级的混凝
梁的混凝土强度 土。
等级不同时的混
凝土浇筑。 2）梁板混凝土浇筑时，先浇筑柱头处的混凝土，且在混
凝土初凝前再浇筑梁、板混凝土。
1）混凝土浇筑完成达到1.2Mpa后方可上人。
防裂
2）材料在楼板上不得集中堆放。靠近支座处堆放，且材
料下部铺设不少于两根木方。
328曲江电产业园—场馆区 施工组织设计
施工内容 质量控制点/项目 质量保证措施
3）后浇温度伸缩缝两侧各一步支撑在混凝土浇筑后方可
拆除。
养护 采用浇水湿润或涂刷养护剂进行养护。
8.3.4.6 防水工程
表8.3.4.6-1
施工内容 质量控制点/项目 质量保证措施
1）防水卷材施工应由专业施工队完成，施工人员应经
培训上岗。
2）基面基本平整，如有凹凸不平的局部修补平整。淋
水充分湿润基面、弹基准线、试铺，对基层表面进行清理，
基层施工 基层平整及处理 干燥的基面应进行充分湿润，但不能有明水。
3）基层处理剂涂抹均匀，涂刷完后8h以上达到干燥程
度方可进行卷材铺贴。
4）基层阴阳角处应做成圆弧形。
1）加强现场组织，防水操作要点及注意问题．技术交
底中，要交清交透．卷材每层铺贴后，不得有粘结不牢或翘
边等缺陷。
2）卷材搭接，长边不小于100mm，短边不小于150mm，
教材铺贴 卷材搭接
上下两层和相邻两幅卷材的接缝相互错开。
3）从底板混凝土下甩出的卷材可刷油铺贴在侧墙永久
保护墙上，超出部分卷材不刷油，用附加卷材包裹保护固
定。
1）屋面蓄水试验应分二次进行，第一次是在防水层施
工前对结构层进行蓄水试验。
2）第二次是待防水层施工完成后，在完成面上进行蓄
蓄水深度、时间及 水试验。每次蓄水试验时间不少于24h，蓄水高度应高出最
蓄水试验
渗漏点 高点2-3cm。
3）第一天闭水后，看水位线是否有明显下降，如果
有，请及时检查楼下屋顶和管道周边是否有渗漏，如果没
有，继续闭水。
1)带水房间砌筑墙体底部浇筑C20细石混凝土坎台，厚
结构防水 防水混凝土坎 度同墙厚，高度不小于250mm且应超出建筑完成面150mm。
2)防水混凝土反坎基层混凝土需将其表面浮浆及松动石
329曲江电产业园—场馆区 施工组织设计
施工内容 质量控制点/项目 质量保证措施
子剔方可支模浇筑。
细部节点 1）结构施工时在卷材收头部位留出凹槽，卷材收头时
细部构造 凹槽内抹出斜面，用水泥钉固定，后填密封膏，表面可根据
防水措施 情况采取抹灰粉刷措施或加钉金属盖板。
8.3.4.7 砌体工程
表8.3.4.7-1
施工内容 质量控制点/项目 质量保证措施
1）砌块砌筑时应适量浇水，砂浆配合比计量允许偏
差：水泥及有机塑化剂为±2%，砂及参合料为±5%；砂浆机
械搅拌，自投料完起，搅拌时间不得小于2min。
砌块
2）填充墙砌筑应上下错缝，加气混凝土砌块搭砌长度
不宜小于砌块长度的1/3，并不小于100mm。
砌体灰缝应横平竖直，灰缝饱满度符合要求。灰缝横平
砌体工程
灰缝 竖直、深浅一致、搭接平顺、光滑密实。不得有瞎缝、假
缝、透明缝；墙体无裂缝、无渗漏。
墙体预留洞口、暗 墙体预留洞口、暗埋管线的做法和质量、符合设计要
埋管线 求，严禁随意剔凿墙体或预留沟槽。
砌体拉结筋或网片的砌筑层、位置和置于灰缝中的长度
砌体拉结筋或网片
符合设计要求，竖向位置偏差符合规范规定。
8.3.4.8 钢结构工程
表8.3.4.8-1
质量控制点/
施工内容 质量保证措施
项目
核对图纸的材料尺寸和孔距；以1：1 的大样放出节点；
预埋件加工 核对各部分的尺寸；制作样板作为下料、制孔、焊接等加工的
依据。
预埋件制作 两轴线之间设水平拉线，用50m钢卷尺沿水平拉线，按照
与安装 埋件的水平中心位置，进行统一划分，并在梁底模板上做标
放样
记，以减少多次倒尺引起的误差叠加，上一层埋件的安装可从
下一层进行引测。
侧埋件安装 在安装时由梁主筋外边缘向外侧量取24mm，（梁主筋保护
层25mm）即埋件表面的准确位置，先用绑扎丝将埋件临时固
330曲江电产业园—场馆区 施工组织设计
质量控制点/
施工内容 质量保证措施
项目
定，再复查其表面垂直度和中心线位置，确定无误后，再将埋
件的筋爪与梁的箍筋或附加筋进行点焊固定。
弧线部分的面埋为防止在混凝土浇注过程中发生偏移，将
面埋埋件安装
埋件的筋爪与梁的箍筋或附加筋进行点焊固定。
1）下料：钢管及型材下料采用机械切削方式，严格控制
尺寸的精度和断面的垂直度，长度按图要求并考虑缩量+3～
5mm。
钢管构件下料
2）坡口：钢管对接坡口采用管子坡口机切割或直接在数
构件加工 控相贯线切割机上切割坡口。
3）对接：钢管杆件尽量减少接头。
制作前根据细部设计图纸，在放样平台上对钢管柱进行
钢管构件放样
1：1实物放样，定制样板、样条，以保证制作精度
在组装单件钢构时，要用测量仪器配合组装，在各钢构加
工段摆放在组装架上后，组装人员先初步找正各分段对接口，
单件钢构件组装 然后用测量仪器按设计尺寸和弧度检查一次，根据测量数据再
次调整各分段的组装尺寸，调整完后，方可点焊各分段间的对
接口向下道工序办理工序交接单。
1）钢管的对接型式为全熔透焊缝。对接坡口用机械加工
桁架拼装
方法进行，也可直接在数控相贯线切割机上切割坡口。余板材
对接、型钢对接焊缝均为全焊透焊缝。
焊接
2）所有对接焊缝按一级焊缝进行检查，要求开坡口的角
焊缝也要进行检查，检查时除检查焊缝外观外，还要进行超声
波检查，如发现焊缝不合格，应进行返修。返修数不可超过两
次。
1）对索具钢丝绳进行相应试验，测试其是否有稳定的抗
拉强度和弹性模量，并符合有关标准，以掌握材料的性能；
索具安装
2）索具要保证其精度要求，即在安装前应试行初次拉
伸，保证达到设计要求，以保证质量要求。
1）调整膜布周边，使膜布中心位置与钢结构中心位置相
膜结构安装
一致，然后进行膜布周边固定工作。
膜布安装
2）膜面固定时，先用紧线机拉紧膜的四只角，使膜角尽
量接近固定位置，再进行膜边的固定。
1）先短边，后长边对称张拉；每一边自中部开始向两侧
膜结构张拉
顺序张拉分3～4次进行，达到设计位移量的±5%，张拉完成。
331曲江电产业园—场馆区 施工组织设计
质量控制点/
施工内容 质量保证措施
项目
2）通过两侧对称给膜施加预张力。随时观察膜应力变化
情况，遇有膜片应力集中的情况应及时调整，避免膜片破坏。
8.3.4.9 装饰装修工程
表8.3.4.9-1
施工内容 质量控制点/项目 质量保证措施
1）抹灰基体表面应彻底清理干净，对于表面光滑的基体
应进行拉毛处理。
2）抹灰前应将基体充分浇水均匀润透，防止基体浇水不
基体表面清理 透造成抹灰砂浆中的水分很快被基体吸收，造成质量问题。
3）预埋铁件，管道等就按图纸位置、标高提前安装，并
刷好防腐、防锈涂料，墙面上的预留孔洞提前堵塞严实，将构
墙面抹灰
造柱、过梁、圈梁表面凸出部分混凝土剔平。
严格各层抹灰厚度，防止一次抹灰过厚，造成干缩率增
厚度
大，造成空鼓、开裂等质量问题。
护角、孔洞、 当底灰抹平后，即设专人把预留孔洞、电气箱，槽、盒
槽、盒周围的抹 周边5cm的底灰刮掉，抹灰表面整齐、光滑，管道后面抹灰表
灰 面平整。
1）先将基层上的灰尘扫掉，用钢丝刷和錾子刷净、剔掉
灰浆皮和灰渣层。
基层处理
2）水泥砂浆铺设前一天即应洒水保持表面有一定的湿
润，以利面层与基层结合牢固。
1）水泥砂浆宜采用机械搅拌，按配合比投料，计量要准
确，严格控制加水量。
水泥砂浆
水泥砂浆楼
2）不同强度等级的水泥严禁混用。
地面
1）铁抹子压第一遍：木抹子抹平后，立即用铁抹子压第
一遍，直到出浆为止。
2）面层砂浆初凝后，人踩上去，有脚印但不下陷时，用
压光
铁抹子压第二遍，边抹压边把凹处填平，要求不漏压，表面压
平、压光。
3）在水泥砂浆初凝前进行第三遍压光，铁抹子抹上支不
再有抹纹时，用铁抹子把第二遍抹压时留下的全部抹纹压平、
332曲江电产业园—场馆区 施工组织设计
施工内容 质量控制点/项目 质量保证措施
压实、压光。
地面压光完工后24小时，铺锯末或其它材料覆盖洒水养
养护
护，保持湿润，养护时间不少于7天。
无防水要求的房间：将混凝土基层上的杂物清理掉，并
用錾子剔掉砂浆落地灰，用钢丝刷刷净浮浆层。
有防水要求房间：将混凝土基层上的杂物清理掉，并已
基层处理 做完蓄水试验合格后，刷界面剂做结合层。此房间禁止使用錾
子、铁锹、凿子等硬物敲击地面，避免破坏地面防水。
在清理好的基层上，用喷壶将地面基层均匀洒水一遍且
无积水。
当找平层砂浆抗压强度达到要求时，开始弹砖的控制
线。
预先根据设计要求和砖板块规格尺寸，确定板块铺砌的
缝隙宽度，当设计无规定时，紧密铺贴缝隙宽度不宜大于
铺砖控制线 1mm，虚缝铺贴缝隙宽度宜为5～10mm。
在房间分中、从纵、横两个方向排尺寸，当尺寸不足整
砖倍数时，将非整砖用于边角处，横向平行于门口的第一排应
为整砖，将非整砖排在靠墙位置，纵向（垂直门口）应在房间
内分中，非整砖对称排放在两墙边处。
地砖楼面 1）铺砌前将砖板块放入水桶中浸水湿润，晾干后表面无
明水时方可使用。找平层上洒水湿润均匀涂刷素水泥浆一道。
2）从门口开始，纵向先铺2～3行砖，以此为冲筋拉纵
横水平标高线，铺时应从里向外退着操作，人不得踏在刚铺好
铺砌
的砖上，每块砖应跟线。
3）铺砌时，砖的背面朝上抹粘结砂浆，铺砌到已刷好的
水泥浆找平层上，砖上楞略高出水平标高线，找正、找直、找
方后，砖上面垫木板，用橡皮锤拍实。
铺完2～3行，拉线检查缝格的平直度，如超出规定应立
即修整，将缝拨直，并用橡皮锤拍实。
采用同品种、同标号、同颜色的水泥。用1:1水泥细砂
拔缝修整及勾、 浆勾缝，缝内深度宜为砖厚的1/3，要求缝内砂浆密实、平
擦缝 整、光滑。随勾随将剩余水泥砂浆清走、擦净。
在铺实修整好的砖面层上用浆壶往缝内浇水泥浆，然后
用干水泥撒在缝上，再用绵纱团擦揉，将缝隙擦满。最后将面
层上的水泥浆擦干净。
养护 铺完砖24h后，洒水养护，时间不应少于7d。
333曲江电产业园—场馆区 施工组织设计
施工内容 质量控制点/项目 质量保证措施
位置准确、牢固，门窗框与墙体间缝隙按投计要求材料
填嵌饱满。
门窗框安装
外门窗框与墙体间隙填充保温材料，表面采用密封胶压
缝，打胶粘结牢固、均匀顺直、宽厚一致，表面平整、光滑，
接头或拐角处平滑。
门窗扇安装牢固、合页位置准确、附件齐全、紧固镙钉
平卧。
门窗工程
合页、开关
窗开关灵活稳定、关闭严密、缝隙均匀，无回弹、无阻
滞、无倒翘。
表面平整、洁净、光滑、线条顺直、接缝严密、色泽一
致、美观。
外观
不得有裂缝、变形、翘曲、损坏、油漆无透底、透锈、
流坠等。
8.3.4.10 机电工程
表8.3.4.10-1
施工内容 质量控制点/项目 质量保证措施
采用卷尺、线坠等工具检查保证管道坡度符合验收规范要
给排水管道坡度
求。
由于套丝时扳牙进刀量太大、扳牙的牙刃不锐利、牙刃有
螺纹不光或 损坏、切下的铁渣积存等原因所致， 为了保证螺纹质量，套
丝时宜采用自动套丝机， 套丝加工次数为1～4 次不等，DN15
管道制作
断丝缺扣 ～DN32 套2 次，DN40～DN50 套3 次，DN70 以上套4 次，
套完丝后采用标准螺纹规检验。
根据给水系统的工作压力、水温、敷设场所等情况合理选
管道渗漏 材，管件应与管材配套。必须按《建筑给水排水及采暖工程施
工质量验收规范》（GB50242）进行水压试验
同牌号、同型号、同规格的阀门附件抽检10％，且不小
强度和严密性试
于1 个， 做强度和严密性试验，主干管上的起切断作用阀门
验
应逐个作强度和严密性试验。
阀门安装
法兰安装时法兰 两法兰端面互相平行，其偏差不大于法兰外径的1.5‰；
两端面平行度 拧紧螺栓时要对称交叉进行。
334曲江电产业园—场馆区 施工组织设计
施工内容 质量控制点/项目 质量保证措施
地漏在安装时应与装修单位密切配合，使地漏比周围地面
地漏安装标高
低5mm， 使地面水能顺利流入地漏。
选用水封高度符合规范的产品或加设存水弯，确保水封高
地漏返臭
地漏安装 度不低于50mm，避免因水蒸发或气压波动影响隔气效果。
以系统水压试验后的泄水代替管路系统的冲洗试验，管路
管道冲洗 冲洗应单独进行，末端管路出水需达到目测及水质检验分析标
准。
管进配电箱不顺
施工前对操作工人进行培训， 配管至箱前先将管路调整
直，不平齐，未
顺直； 加大施工检查力度。
锁紧固定
1）所选配的导管及接头、紧定螺钉、爪型螺母等连接件
应符合《套接紧定式钢导管电线管路施工及验收规程》
电管敷设
（CECS120）的要求。
导管的机械、电
2）导管与接头连接时，管端应插到止位环处，紧定螺钉
气连接不良
应紧固并拧断钉头。
3）导管与箱（盒）连接时，爪型螺母的爪应压紧并刺入
箱（盒）壁。
与接线端连接
接线柱和接线端子上的导线连接只宜1根，如需2根中间
时， 一个端子上
加平垫片，禁止3根及以上导线接在同一接线柱上。
连接多根导线
导线敷设
连接
线头裸露， 线槽 严格按照工艺要求进行导线连接；线槽内导线按回路绑扎
内导线排列 成束固定。
箱体开孔不符合
配电箱安 订货时严格标定留孔规格、数量，厂家按规格、数量生
要求， 破坏箱体
装 产；如需开孔必须采用专用机械。
美观
面板污染、不平
直、高度不统 与接线盒固定牢靠；与土建密切配合，在最后一遍油漆前
一、与墙体间有 安装开关插座；用水平尺调校水平，保证安装高度的统一。
缝隙
开关插座
安装接线
使用接线钮拧接并线， 向开关插座甩出一根导线，以保
导线压接不牢、
单根导线进入线孔；插入线孔时导线拗成双股， 用螺丝顶
接线不规范
紧、拧紧。
335曲江电产业园—场馆区 施工组织设计
施工内容 质量控制点/项目 质量保证措施
成排灯具的水平
施工中拉线定位，使灯具在纵向、横向、斜向均成直线，
灯具安装 度、直线度偏差
偏差不大于5mm 。
大
风管及部 风管制作前做好交底工作，下料时考虑合理性，放样尺寸
风管拼缝不合理
件安装 准确无误。
严格按工艺程序施工；采用电动缝合机进行缝合，以确保
风管接缝不严密
质量。
风管装卸、搬运时应小心、轻拿轻放；用车辆搬运时，应
风管损坏及风管
采取相应防护措施；采用双面采钢板复合风管或不锈钢风管，
变形
表面应加一层塑料保护层；在现场存放时，风管底部应垫高。
矩形风管弯头不
制作前应做好技术交底，内斜线矩形弯头、内弧形矩形弯
按规定设导流叶
头，当管口平面尺寸大于500mm 时，必须加设导流叶片。
片
确保风管中心线与法兰端面垂直，风管两端法兰平行；支
风管安装不正， 吊架设置合理，间距符合规范要求。风管支吊架与风口、阀
支吊架设置不合 门、检查门及自控机构的净距离不小于200mm。当水平悬吊的
理 主风管长超过20m 时，应设置防止风管摆动的固定点（ 防晃
支架、固定支架），每个系统至少一处。
8.3.4.11 节能工程
表8.3.4.11-1
质量控制
施工内容 质量保证措施
点/项目
墙体节能工程施工前应按照设计和施工方案的要求对基层进
行处理，基层表面应清洁，无油污、脱模剂等妨碍粘结的附着
基层
物。凸起、空鼓和疏松部位应剔除并找平。与墙体粘结牢固，不
得有脱层、裂缝、粉化、起皮、爆灰等现象。
1）墙体热系数、密度、抗压强度或压缩强度；粘结材料的
墙体节能 粘结强度；增强网的力学性能、抗腐蚀性能进行复验并应满足相
应设计要求。
保温材料
2）寒冷地区外保温使用的粘结材料，其冻融试验结果应符
合该地区最低气温环境的使用要求。
饰面层
1）层施工的基层应无脱层、空鼓和裂缝，基层应平整、洁
336曲江电产业园—场馆区 施工组织设计
质量控制
施工内容 质量保证措施
点/项目
净，含水率应符合饰面层施工的要求。
2）保温工程不宜采用粘贴饰面砖做饰面层，当采用时，其
安全性与耐久性必须符合设计要求。饰面砖应做粘结强度拉拔试
验。试验结果应符合设计和有关标准的规定。
3）保温工程的饰面层，应考虑线性变形控制。当外墙外保
温工程的饰面层采用饰面板开缝安装时，保温层表面应具有防水
功能或采取其他防水措施，不得渗漏。监理应对墙面伸缩缝的清
渣和防水材料的填嵌进行旁站监理。
金属外门窗隔断热桥措施应符合设计要求和产品标准的规
门窗隔断热桥
定，金属副框的隔断热桥措施应与门窗框的隔热桥措施相当。
1）窗框或副框与洞口之间的间隙应采用弹性闭孔材料填充
饱满，并使用密封胶密封；外门窗框与副框之间的缝隙应使用密
门窗节能
封胶密封。
门窗密封
2）密封条和玻璃镶嵌的密封条，其物理性能应符合相关标
准的规定。密封条安装位置应正确，镶嵌牢固，不得脱槽，接头
处不得开裂。关闭门窗时密封条应接触严密。
1）基层清理干净，不得有油污、浮尘和积水。
2）基层上的松动混凝土、浮浆、凸出基层表面等粘接杂物
基层
等用錾子剔掉，然后用扫帚扫净。
3、采用结构找坡时应清理模板内的杂物和钢筋上的油污。
1）屋面保温隔热层的敷设方式、厚度、缝隙填充质量及屋
面热桥部位的保温隔热做法，必须符合设计要求和有关标准的规
屋面节能 保温隔热层 定。
2）屋面的隔汽层位置应符合要求，隔汽层应完整、严密。
混凝土浇筑塌落度需满足现场施工需求，保证保护层强度。
保护层
现场混凝土需连续浇筑，分格缝内禁止留置施工缝。
充分考虑建筑物功能特点，对防水等级要求，本地区气候环
防水层 境特点等因素，保证防水卷材质量控制，对防水材料合理的进行
应用，从而确保防水工程质量。
在保温材料进场进一定要认真检查保温材料的品种、规格、
不得随意更改，必须与设计要求一致；首先目测其外观、形状、
保温材料
颜色，用尺子测量其厚度尺寸，用称称取一定体积的重量计算其
地面节能
密度，然后对照其产品使用说明书和设计文件要求进行核对
基层 对于在不采暖空间上部的顶板和直接接触室外空气的楼板底
面粘贴或粉刷保温材料时，基层的质量对保温材料贴粘的牢固可
337曲江电产业园—场馆区 施工组织设计
质量控制
施工内容 质量保证措施
点/项目
靠性非常重要。在节能施工前一定要将基层清理干净，特别是现
浇楼板采用隔离剂时更要注意。对于与土壤接触的地面或墙面，
做保温时基层的防水一定要处理，如果处理不当，基层下部土壤
中的水份将进入保温层，严重影响保温效果。
1）保温板与基层之间、各构造层之间的粘结应牢固，缝隙
应严。
保温层
2）穿越地面直接接触室外空气的各种金属管道应按设计要
求，采取隔断热桥的保温措施。
8.3.5 主要工序质量通病及预防措施
8.3.5.1 土建、装饰工程质量通病与预防措施
表8.3.5.1-1
分部分项工
序号 质量通病 预防措施
程
1）每次施测前，测量人员应对所采用的仪器
进行检验；
仪器不检查
2）如仪器检验不合格，应校正合格后方可使
用。
1）记录人员每次记录要复诵核对；
记录不清楚 2）当场记清，不能草记；
1 测量工程
3）切勿涂改。
量距不计算精度
1）先弹出控制性轴线；
标桩松动或位移
2）将钢尺零点始终对准不动，顺中心线（墨
线）将全尺拉通，再按开间尺寸分中定点。
量一尺移一尺，
使总尺误差增大
表面局部缺浆粗 1）模板表面清理干净，并刷隔离剂；
混凝土
糙，或有许多小
2
凹坑、观感质量 2）木模板浇筑砼前，应用清水充分湿润，模
工程
差 板缝隙粘贴胶带纸堵严，防止漏浆；
338曲江电产业园—场馆区 施工组织设计
分部分项工
序号 质量通病 预防措施
程
3）砼按操作规程分层均匀振捣密实，严防漏
振。
1）砼搅拌时严格控制配合比，保证材料计量
准确、拌合均匀；
2）砼自由倾落高度超高时，要采取串筒，溜
砼局部酥松，砂
槽等措施下料；
浆少，石子多，
石子之间出现空
3）竖向结构浇筑砼时，分段分层浇筑振捣，
隙，形成蜂窝状
底部先填5～10cm相同等级的水泥砂浆；
的孔洞
4）应经常观察模板、支架、堵缝等情况，如
发现异样，应立即停止浇筑，并在砼终凝前修整完
好。
1）在钢筋密集处，可采用细石砼浇筑，使砼
充满模板，并认真振捣密实，机械振捣有困难时，
砼结构内有孔
可采用人工捣固配合；
洞，局部没有
砼，或蜂窝特别
2）预留孔洞处应在两侧同时下料，并开排气
大
孔，待振捣密实后再封好模板，以防出现孔洞；采
用正确的方法，防止漏振。
1）施工缝砼表面应凿毛，用水冲洗干净，充
施工缝处砼，有
分湿润，残留水应予清除；
缝隙或夹有杂
物，造成结构整
2）砼浇筑前，先铺抹5～10cm厚同标号的水
体性不良
泥砂浆。
1）选用表面光滑的模板，浇筑前把模板表面
清理干净，并浇水湿润，脱模剂涂刷均匀，振捣密
实，防止出现蜂窝、孔洞、麻面，引地下水渗漏。
2）施工缝留置适当，施工缝内杂物清理干
净，防止新旧混凝土之间形成夹层，使地下水沿施
工缝渗入。
防水混凝土结构
渗漏 3）控制混凝土中的砂石含泥量不宜过大，养
护及时，防止产生干缩和温度裂缝，造成渗漏水。
4）清理预埋件表面的油污、杂质，混凝土要
振捣密实，防止埋件与混凝土黏结不严密而产生缝
隙，致使地下水渗入。
5）穿墙管道设置止水法兰盘，管道作认真处
理，使周围混凝土与管道黏结严实，防止造成渗漏
339曲江电产业园—场馆区 施工组织设计
分部分项工
序号 质量通病 预防措施
程
水
接头处，模板嵌 支模时应遵循边模包底模的原则，接头处模板
入中间，砼凹凸 应使用整块模板制作，不得用小块模板拼装而成，
不平 并要支撑牢固。
3 模板工程
模板斜撑、剪刀
斜撑、剪刀撑设置间距、数量、位置严格按照
撑搭设不到位，
模板施工方案、工艺标准、规范和技术交底要求施
造成混凝土结构
工。
变形、偏位
严格控制钢筋的外形尺寸，不得超过允许偏
露筋 差，保护层垫块应设置到位，木工支模时，不得随
意拆除。
1）根据预留钢筋的高度在外伸钢筋处用一道
4 钢筋工程 或两道定型的“梯子加固钢筋”辅助定位；
柱墙外伸钢筋偏 2）浇筑砼前再复查一遍，如发生移位，则应
位 校正后再浇筑砼；
3）浇筑砼时，尽量不碰撞钢筋，并随时检
查，及时校正。
顶砖必须在不少于7天以后用实心配砖斜砌顶
顶砖不斜砌顶紧
紧。
5 砌体工程 灰缝不饱满 加强技术质量交底，加强质量检查。
构造柱马牙槎、
加强技术质量交底，加强质量检查。
钢筋绑扎不规范
1）特殊部位采用能适应一定变形的节点做
法，防止防水卷材因为不均匀沉降被撕裂而造成渗
水。
2）卷材的搭接接头要有足够的压力，搭接要
严，防止搭接处张口而造成渗漏。
6 防水工程 卷材防水层渗漏
3）结构转角处卷材铺贴要严实，防止砌砖保
护层时，卷材被破坏而产生渗漏。
4）管道处的卷材与管道黏结要严实，防止出
现张口翘边现象，地下水沿此处进入室内，产生渗
漏。
340曲江电产业园—场馆区 施工组织设计
分部分项工
序号 质量通病 预防措施
程
1）严格控制地漏安装高度的偏差，使偏差控
制在允许的范围内，防止地漏安装高出地面。
积水
2）严格控制地面坡度，使地面的平整度及坡
向地漏的坡度符合要求，防止地面在地漏四周形成
倒坡。
1）排水管甩口高度、大便器出口插入排水管
的深度均要严格按照要求控制，蹲坑出口与排水管
连接处要填抹严实。
漏水
2）厕所地面防水处理要做好，防止上层渗漏
水顺管道四周和墙缝流到下层房间。
1）管道甩口封堵要严，避免造成杂物掉入管
道中；卫生器具和管道安装前先清除掉入管道内的
杂物。
管道堵塞 2）管道坡度要负荷要求，防止出现倒坡，管
道接口零件使用要对口，防止造成管道局部压力过
大。
3）管网要进行闭水试验进行检查。
放线冲筋未按设计要求找坡度；
倒泛水、
积水
在做垫层时未做出规定坡度，无法满足要求。
1）水泥强度不够或水灰比过大抹压遍数不
够、养护期间过早进行其他工序，使用过早等原因
水
砂浆表面 造成起砂；
泥
起砂、起
砂
皮 2）砂浆铺设后，在抹压过程中撒干水泥面
浆
（而不是标准要求的水泥砂浆和料），未与砂浆很
楼
好地结合，造成起皮现象。
7 装饰工程 地
面
1）底层未清理干净，未能洒水湿润透，影响
面层与下一层的粘结力，造成空鼓；
面层空
鼓、有裂
2）刷素水泥浆不到位或未能随刷随抹灰，造
缝
成砂浆与素水泥浆结合层之间的粘结力不够，形成
了空鼓的缺陷。
涂 刷涂料时应注意不漏刷，保持涂料的稠度，不
透底
料 可加水过多。
墙
341曲江电产业园—场馆区 施工组织设计
分部分项工
序号 质量通病 预防措施
程
涂刷涂料时应注意涂刷顺序，后一笔紧接前一
接茬明显
笔和掌握后间隔时间，大面涂刷时应劳动力足够。
涂料稠度要适中，排笔蘸涂料量要适当，多理
刷纹明显
多顺，防止刷纹过大。
分色线 施工前认真划好分色线，刷分色线时要靠放直
尺，用力均匀，起落要轻，排笔蘸量要适当，从左
面
不齐 向右刷。
涂刷带颜色的涂料时，配料要适合，保证独立
色差 面每遍用同一批涂料，并一次完成，保证颜色一
致。
泛碱、起 墙面完全干燥，如工期急，可采用封底漆的做
皮 法。
吊顶板面 施工时应严格检查各吊点的紧挂程度，并拉线
高差大 检查标高与平整度是否符合设计和施工规范要求。
吊筋固定在结构上要拧紧螺丝，并控制好标
骨架吊固
高；顶棚内的管线，设备等不得固定在吊杆或龙骨
不牢
顶 骨架上。
棚
工
罩面板分
程 施工时注意板块的规格，拉线找正，安装固定
块间隙缝
时保证平正对直。
不直
压缝条、
压边条不 施工时拉线控制，固定牢固。
严密平直
8.3.5.2 钢结构工程质量通病与预防措施
表8.3.5.2-1
序号 分项工程 质量通病 预防措施
配备专门的验收班对进场构件进行严格的检查
1 现场安装 构件验收不严格 验收，特别是影响钢结构安装的构件外形尺寸偏差
以及连接方式等进行检查，对于超过设计及有关规
范的构件必须处理后再予以安装，保证顺利安装，
342曲江电产业园—场馆区 施工组织设计
序号 分项工程 质量通病 预防措施
并保证安装质量。
安装偏差（标高和 测量垂直度时，充分考虑日照温度、焊接等影
轴线）及垂直度超 响，事先对测量结果进行预控。
差
根据工程结构特点，采取合理、科学的施工方
构件对接不准确
法和工艺，使安装质量建立在科学可行的基础上。
安装构件时应严格按安装工艺顺序进行，当天
钢构件安装时违反 应形成稳固的框架单元，当不能形成时，应采取措
操作规程 施进行临时稳固，防止出现倒坍事故。钢构件安装
完毕后，应尽快进行测量校正。
选择具有较高水平的焊工，以提高焊接质量，
焊工水平低 所有持证上岗焊工必须进行有针对性的现场焊接培
训。
在焊接部位搭设防护棚。特别是CO2气体保护
焊接环境不好，影
焊，风速对焊接质量影响较大，必须确保良好的焊
响焊接质量
接环境。
随意在母材上引 避免在成品钢构件上焊接临时设施，以免伤害
弧，削弱母材强度 母材。
2 焊接
根据现场实际的测量成果确定合理的焊接顺
焊接顺序不当造成
序，利用焊接变形对安装偏差进一步纠偏，使安装
安装偏差大
精度进一步提高。
分段过多，焊接残
减少构件分段，尽量在工厂进行加工制作，尽
余应力累积，使偏
量避免高空组装焊接，多用地面拼装方法施工。
差过大
高空焊接量大，高 安装前，先在地面上进行拼装，然后整体吊
空拼接质量不易控 装，既保证了焊接质量，又加快了施工进度。小型
制 构件采取分片吊装，减少高空焊接量。
螺栓无法穿入时，
施工前，技术人员向施工人员现场技术交底，
用火焰割扩或用铁
采用铰刀扩孔或更换连接板。
锤强行将螺栓敲入
高强螺栓
3
连接
高强螺栓的摩擦面
高强螺栓安装前，磨平螺栓孔的毛刺，清除油
残留氧化铁皮、铁
污、泥砂和浮锈。
锈、毛刺、油漆等
343曲江电产业园—场馆区 施工组织设计
序号 分项工程 质量通病 预防措施
高强螺栓的螺母松
施工作业时及进做好自检，高强螺栓工序完成
动或个别螺栓出现
后安排专人检查。
拧紧遗漏
高强螺栓垫片反 施工时注意垫片的正反差异，凸棱面向外，施
向，螺栓的穿入方 工时进行检查，确保螺栓的穿入方向一致，同一板
向和漏出丝扣不一 叠厚度选用的螺栓长度应一致，漏出的丝扣长度以
致 2—3扣为宜。
钢构件出厂前需要 钢构件出厂前需喷涂部位，除锈后喷涂底漆和
涂漆部位未喷涂 中间漆，焊接区除锈后涂专用坡口焊保护漆两道。
构件安装后需补涂漆部位有高强螺栓未涂漆部
构件喷涂部位不全 分、工地焊接区及碰撞脱落的工厂油漆部分，均涂
防锈漆底漆一道。
涂料经具资质检测部门进行第三方检测，并进
喷涂材料不符合要 行涂层附着力、防腐油漆的机械性能（柔韧性能、
求 耐磨性能、耐冲击力性能）、环保性能、锌粉（或
金属锌）含量测试。
4 涂装 涂装前清净构件基层铁锈、灰土、油污等，除
漆膜返锈 锈后及时进行涂装，刷涂均匀，不得出现针孔，达
到设计要求的涂层厚度。
检查油漆粘度，稀释剂掺兑合适，每道油漆逐
漆膜起皱、流坠
层干后方可涂装。
涂装时，保持压缩空气干燥，雨天或湿度大于
漆膜起泡
85％时，禁止涂装作业。
油漆喷涂遍数不合
质量工程师负责检查涂装遍数、涂层厚度，直
要求，漆膜厚度达
到符合设计要求。
不到设计要求
8.3.5.3 幕墙、门窗工程质量通病与预防措施
表8.3.5.3-1
序号 质量通病 预防措施
龙骨焊缝长度、饱满度不符合
1 严格按照规范要求，加强过程控制。
要求，防锈漆没刷或漏刷
344曲江电产业园—场馆区 施工组织设计
序号 质量通病 预防措施
幕墙龙骨和铝合板线条不顺直
2 从顶层至底层吊线，加强过程控制。
幕墙窗和外窗上下不同线
幕墙玻璃橡胶密封胶条嵌缝不
严密，且胶粘不牢固，窗周边
渗水
现场工程师技术交底明确，强化工人技能和加
3 五金固定不牢固，把手的胶皮
强过程控制。
垫块脱落
窗扇推拉角度太大或太小且不
灵活
1）与砌体连接采用沿窗框外墙用电锤打ф6孔
（深60mm），并用型ф6钢筋（40mm×60mm）粘108
胶水泥浆，打入孔中，待水泥浆终凝后，再将铁脚
与预埋钢筋焊牢。
4 门窗与墙体固定松动不牢固
2）与混凝土墙体连接用射钉枪将铁脚与墙体固
定。
3）铁脚至窗角的距离不应大于180mm，铁脚间
距应小于600mm。
8.3.5.4 机电工程质量通病与预防措施
表8.3.5.4-1
序号 质量通病 预防措施
由于套丝时扳牙进刀量太大、扳牙的牙刃不锐
利、牙刃有损坏、切下的铁渣积存等原因所致，为
螺纹不光或
了保证螺纹质量，套丝时宜采用自动套丝机，套丝
加工次数为1～4次不等，DN15～DN32套2次，DN40
断丝缺扣
～DN50套3次，DN70以上套4次，套完丝后采用标
准螺纹规检验。
管道制作
1
安装
给排水管道坡度不 采用卷尺、线坠等工具检查保证管道坡度符合
均匀，有倒坡 验收规范要求。
根据给水系统的工作压力、水温、敷设场所等
管道渗漏
情况合理选材，管件应与管材配套。必须按《建筑
给水排水及采暖工程施工质量 验收规范》
345曲江电产业园—场馆区 施工组织设计
序号 质量通病 预防措施
（GB50242）进行水压试验
同牌号、同型号、同规格的阀门附件抽检
安装前未作强度和 10％，且不小于1个，做强度和严密性试验，主干
严密性试验 管上的起切断作用阀门应逐个作强度和严密性试
验。
2 阀门安装
法兰安装时法兰两
端面平行度不够， 两法兰端面互相平行，其偏差不大于法兰外径
紧固方法不符合要 的1.5‰；拧紧螺栓时要对称交叉进行。
求
检查渗水部位，重新更换与洁具连接的给水配
与洁具连接的给排
件或排水栓；检查渗水部位，重新更换损坏管道附
水管路接口渗水
件。
安装洁具的支架位置、标高及牢固程度均符合
卫生器具安装松动
安装的实际需要；器具安装前，需要求装修单位将
卫生器具 或水平、垂直度超
3 不平整的墙面、地面按照要求修平整；器具安装时
安装 差
应用水平尺和线坠调平整再固定。
认真核对水平标高线、隔墙线及安装中心线及
高度水平线的准确性；洁具与支架实物组合时，所
坐标和标高不准
量尺寸必须准确；安装支架时，核实好尺寸再固
定。
地漏安装标高偏高 地漏在安装时应与装修单位密切配合，使地漏
或偏低 比周围地面低5mm，使地面水能顺利流入地漏。
选用水封高度符合规范的产品或加设存水弯，
地漏返臭 确保水封高度不低于50mm，避免因水蒸发或气压波
4 地漏安装
动影响隔气效果。
以系统水压试验后的泄水代替管路系统的冲洗
管道冲洗 试验 管路冲洗应单独进行，末端管路出水需达
到目测及水质检验分析标准。
管进配电箱不顺
施工前对操作工人进行培训，配管至箱前先将
直，不平齐，未锁
管路调整顺直；加大施工检查力度。
紧固定
5 电管敷设
导管的机械、电气 （1）所选配的导管及接头、紧定螺钉、爪型螺
346曲江电产业园—场馆区 施工组织设计
序号 质量通病 预防措施
母等连接件应符合《套接紧定式钢导管电线管路施
工及验收规程》（CECS120）的要求。
（2）导管与接头连接时，管端应插到止位环
连接不良
处，紧定螺钉应紧固并拧断钉头。
（3）导管与箱（盒）连接时，爪型螺母的爪应
压紧并刺入箱（盒）壁。
与接线端连接时， 接线柱和接线端子上的导线连接只宜1根，如
一个端子上连接多 需2根中间加平垫片，禁止3根及以上导线接在同一
根导线 接线柱上。
导线敷设
6
连接
线头裸露，线槽内 严格按照工艺要求进行导线连接；线槽内导线
导线排列不整齐 按回路绑扎成束固定。
配电箱安 箱体开孔不符合要 订货时严格标定留孔规格、数量，厂家按规
7
装 求，破坏箱体美观 格、数量生产；如需开孔必须采用专用机械。
面板污染、不平 与接线盒固定牢靠；与土建密切配合，在最后
直、高度不统一、 一遍油漆前安装开关插座；用水平尺调校水平，保
与墙体间有缝隙 证安装高度的统一。
开关插座
8
安装接线
使用接线钮拧接并线，向开关插座甩出一根导
导线压接不牢、接
线，以保单根导线进入线孔；插入线孔时导线拗成
线不规范
双股，用螺丝顶紧、拧紧。
成排灯具的水平 施工中拉线定位，使灯具在纵向、横向、斜向
9 灯具安装
度、直线度偏差大 均成直线，偏差不大于5mm。
在电缆终端头、拐弯处、夹层、竖井的两端等
电缆无标志牌，电
10 电缆安装 挂标牌；深化设计时排好电缆在桥架内的排布，现
缆敷设杂乱
场施工时按顺序敷设。
施工前使用图解的方式对操作工人进行跨接地
电管敷设时跨接地
线的专项培训，让每名施工人员明白什么是串接和
线串接
并接，施工过程中加大检查力度。
11 接地安装
施工前进行技术交底，施工完成后进行测试。
接地端子压接不牢
固
电源插座接地支线串接同回路插座间连接的接
地（PE）线，严禁串联连接，应采用接线帽或焊锡
347曲江电产业园—场馆区 施工组织设计
序号 质量通病 预防措施
等可靠的永久连接方式。
（1）避雷针（带）、均压环、接地干（支）线
焊连接时，圆钢与圆钢、圆钢与扁钢应双面施焊，
搭接长度为圆钢直径的6倍；扁钢与扁钢应不少于
接地（含防雷）装
三面施焊，搭接长度为扁钢宽度的3倍。
置焊接不良
（2）接头焊缝连续饱满，焊渣清除干净；除埋
设在混凝土中的以外，接头应防腐良好。
所有屋面金属管道设备应与建筑物防雷系统可
防雷接地 靠连接。镀锌管道的防雷连接应采用抱箍式连接卡
与系统连接。不得直接在镀锌管上焊接。
（1）非镀锌电缆桥架、线槽间连接板和螺纹连
接的金属导管接头的两端跨接接地线应采用截面不
小于4m㎡的铜芯导线，其中导管、线槽应采用的跨
接地线应为铜芯软导线。
金属导管、线槽
（母线槽）、桥架
（2）接地（含跨接）连接点防松装置齐全、可
及其支架保护接地
靠；连接面的涂层应先局部清除，确保接触良好。
（含跨接）不良
（3）金属导管、线槽（母线槽）、桥架全长应
不少于2处与接地干线可靠连接；其中母线槽和桥
架的支架也应不少于2处与接地干线可靠连接。
风管制作前做好交底工作，下料时考虑合理
风管拼缝不合理
性，放样尺寸准确无误。
严格按工艺程序施工；采用电动缝合机进行缝
风管接缝不严密
合，以确保质量。
风管装卸、搬运时应小心、轻拿轻放；用车辆
风管及风 风管损坏及风管变 搬运时，应采取相应防护措施；采用双面采钢板复
12 管管件制 形 合风管或不锈钢风管，表面应加一层塑料保护层；
作 在现场存放时，风管底部应垫高。
制作前应做好技术交底，内斜线矩形弯头、内
矩形风管弯头不按
弧形矩形弯头，当管口平面尺寸大于500mm时，必
规定设导流叶片
须加设导流叶片。
柔性短管选材不合 柔性短管应选择防腐、防潮、不透气、不易霉
理，制作不规范 变的柔性不燃材料；用于防排烟系统的柔性短管必
须使用防火材料制作；短管长度一般宜为 150～
348曲江电产业园—场馆区 施工组织设计
序号 质量通病 预防措施
300mm，连接应严密、牢固可靠，不能作为找正、找
平的异径连接管。
确保风管中心线与法兰端面垂直，风管两端法
兰平行；支吊架设置合理，间距符合规范要求。风
风管安装不正，支 管支吊架与风口、阀门、检查门及自控机构的净距
吊架设置不合理 离不小于 200mm。当水平悬吊的主风管长超过 20m
时，应设置防止风管摆动的固定点（防晃支架、固
定支架），每个系统至少一处。
风阀安装位置不便 各类风阀安装前应先检查风阀的严密性，安装
风管及部 检修、维护，阀门 在便于操作、检修、维护之处，安装后应确认启闭
13
件安装 启闭不灵活 是否灵活、可靠；防火阀宜设独立的支、吊架。
风口与风管连接不 风口在安装前检查外观及外形尺寸，安装时风
严密，与装饰面配 口与风管连接严密，与装饰面紧密相贴，表面应平
合不紧密 整、不变形；安装后检查调节阀是否灵活。
可伸缩性软管长度 可伸缩性金属或非金属软管的长度不宜超过
过长 2m，并不应有死弯或塌凹。
裙座、支座、吊耳、支吊架等附件必须采取保
保冷设备及管道产
冷措施，保冷厚度不得小于保冷层厚度；支承件处
生冷桥
的保冷层加厚。
14 保温绝热 管道套管过小、偏
预留套管规格应大于管道保温后外径。
心
双层绝热材料横向
双层材料保温要求错缝间距不宜小于100mm。
接缝没有错开
风机盘管与风管连 加强施工人员责任心教育，提高风管制作质
接不良 量。
末端设备安装时为减少振动及噪声的传递，箱
动力型末端设备运
通风空调 体和托架之间应使用减振隔垫，吊装时保证设备水
15 行时噪声较大
设备安装 平、垂直。
设备的维修操作空
设备的布置时应考虑到设备的维修操作空间；
间过小，各组隔振
设备落地式安装时隔振器的地面应平整，但无论落
器压缩量不均匀
地安装还是吊装要求各组隔振器承受荷载的压缩量
349曲江电产业园—场馆区 施工组织设计
序号 质量通病 预防措施
应均匀，高度误差应小于2mm。
采取合理的焊接程序；焊工必须经专业培训，
大管道焊接变形
持证上岗，管道焊接采用对称施焊。
阀部件安装的位置应便于操作、检护和修理；
空调水管 空调水系统阀门设
阀门安装应密封可靠、启闭灵活，设备进出口的同
16 道及阀部 置不合理
一类阀部件安装在同一高度上。
件安装
设备减振装置失 进行相应深化设计，材料选用优质产品，产品
效，管道软接头选 符合设计技术参数，安装要合理，避免将机组振动
型不当 传给结构。
8.3.6 特殊、关键工序质量控制要点
8.3.6.1 混凝土结构关键工序质量控制点
1）钢筋工程
表8.3.6.1-1
施工内 质量控制
序号 质量保证措施
容 点/项目
1）放大样。
配筋单 2）专业人员进行配筋。
3）专人进行审核、审批。
1）严格按料单下料。
2）受力钢筋的弯钩和弯折、箍筋末端弯钩及平直段长
钢筋加工
钢筋加 度等符合规范和设计要求。
1
工
的形状、尺寸
3）制作钢筋加工定型卡具。
4）用钢尺检查，并加强过程控制。
1）操作工人经过技术培训，持证上岗。
直螺纹 2）控制丝头的长度。
3）加工丝头的牙形、螺纹与连接套的牙形、螺距一
致。
350曲江电产业园—场馆区 施工组织设计
施工内 质量控制
序号 质量保证措施
容 点/项目
1）测放水平和标高控制线。
墙、柱钢筋
2）使用梯子筋（控制墙筋位置）。
位置、间距
3）使用定距框（控制柱筋位置）。
钢筋保护层厚
使用塑料垫块。
度
1）接头错开距离及锚固长度满足设计及规范要求。
墙柱钢筋接头
2）直螺纹连接时，所连钢筋规格必须与套筒规格一
致，钢筋和套筒的丝扣应干净、完好无损。
（绑扎及直螺
墙、柱
纹）
3）经拧紧后的滚压直螺纹接头应作出标记，单边外露
2
钢筋绑 丝扣长度符合要求。
扎
1）绘制结构预留、预埋留洞图，细化配筋，施工中严
配合机电留 禁随意切割。
洞，杜绝随意
切割钢筋 2）大于200mm的墙洞钢筋必须一次配筋一次下料施工
完成。
1）放大样。
接头钢筋密集
区
2）钢筋排列位置合理，便于施工。
1）加设定位筋。
墙、柱插筋
2）全数检查墙、柱插筋的位置及数量。
楼板钢筋与核
楼板钢筋预埋在核心筒墙体内，绑扎前剔凿清理干净
心筒墙体的连
后进行搭接绑扎。
接
1）底板底部钢筋采用混凝土垫块，上部钢筋使用钢筋
钢筋定位及 马凳支撑。
梁、板
3 保护层厚度 2）楼板采用塑料垫块；3.对于梁内双排及多排钢筋的
钢筋 情况，在两排钢筋间垫φ25的短钢筋。
1）绘制结构预留、预埋留洞图，细化配筋，严禁随意
预留洞口加 切割。
强筋及位置 2）大于200mm的楼板洞口钢筋必须一次配筋一次下料
施工完成；3.加强过程控制。
351曲江电产业园—场馆区 施工组织设计
施工内 质量控制
序号 质量保证措施
容 点/项目
墙体钢筋PVC垫块示意图 楼板钢筋PVC垫块示意图
墙体水平梯子筋示意图 柱主筋间距定距图
连接合格额直螺纹接头 箍筋弯勾、长度检查
352曲江电产业园—场馆区 施工组织设计
施工内 质量控制
序号 质量保证措施
容 点/项目
洞口钢筋一次成型 钢筋套筒防止混凝土浆污染
2）模板工程
表8.3.6.1-2
质量保证措施
施工 质量控制点/项目
质量保证措施
内容
1）测放控制线。
墙柱几何尺寸 2）使用梯子筋、顶模棍。
3）使用对拉螺栓。
1）在模板周边加设海绵条。
2）在模板两侧加设限位钢筋，底部设定位钢筋，控制洞口
门窗洞口
尺寸。
3）从洞口两侧同时浇筑混凝土。
1）在顶板砼浇筑时墙柱边线15cm范围内进行压光，弹出墙
柱边线并切割剔除表面浮浆。
墙柱烂根预控
墙柱
模板 2）墙体模板立模前，粘贴海绵条或橡胶软管以防止漏浆。
1）设计模板时加强强度控制。
胀模、偏位预控 2）模板支设前放好定位线、控制轴线。
3）使用梯子筋、顶撑等定位措施。
1）拼缝处加设海绵条。
错台、漏浆预控
2）在合模前在墙体内加钢筋撑铁。
1）砼强度达到1.2MPa拆模，冬施期间执行冬施规范。
墙面不平、粘连
预控 2）认真清理模板和涂刷隔离剂，并设专人检查验收，不合
格的要重新刷涂。
1）测放控制轴线网和模板控制线。
梁板
安装放线
模板
2）放出墙、柱边线和检查控制线。
353曲江电产业园—场馆区 施工组织设计
施工 质量控制点/项目
质量保证措施
内容
3）竖向钢筋绑扎完成后，在每层竖向主筋上部标出标高控
制点。
1）模板支撑必须经过计算。
板面平整 2）板支设时，放出控制线。
3）上下层支撑在同一直线上，支撑下垫木方。
1）放大样，测放控制线。
梁、柱节点模板 2）加设海绵条。
3）支撑牢固。
1）一般梁，跨度小于10m时，模板起拱高度宜为全跨长度的
1/800；跨度大于10m，小于15m时，模板起拱高度宜为全跨长度
的 1/600；跨度大于 15m 时，模板起拱高度宜为全跨长度的
起拱预控
1/500。
2）拉通线。
1）在板面接缝处、梁模侧模及底模交接处，贴海绵条。
漏浆预控
2）支撑、夹具要紧固，模板接缝处要平直。
3）混凝土工程
表8.3.6.1-3
施工内 质量控制
质量保证措施
容 点
1）施工前进行试配。
混凝土 2）选择3家实力较强的搅拌站，使用相同的配合比，相同原材
料。
配合比
3）使用的各种原材、掺合料、外加剂均具有产品合格证书和性能
检验报告。4）符合施工配合比对材料的相关要求。
底板大
体积混
1）底板浇筑采用坡度为1：6，分层浇筑厚度控制在50cm。
凝土
混凝土浇
筑 2）按操作规程振捣，快插慢拔，插点均匀，振点时间控制在20s
～30s之间。
1）采用热电偶测温仪测温。
混凝土测
温
2）控制内外温差小于25℃。
354曲江电产业园—场馆区 施工组织设计
施工内 质量控制
质量保证措施
容 点
1）原材料的控制。（1）选用普通硅酸盐水泥（低水化热），同
时在砼中掺入粉煤灰。（2）砂石含泥量控制在≤2%。（3）保证水灰比
和可泵性的条件下，尽量降低水泥浆量。（4）采用膨胀剂UEA和泵送
防裂 剂。
2）混凝土泌水处理和表面处理。混凝土浇筑后用长刮尺刮平，在
初凝前用平板振动器碾压数遍，表面压光。
砼分层浇筑，下一层混凝土初凝之前浇筑上一层混凝土，并采取
防冷缝
二次振捣法，在振捣上一层时，插入下层中5cm左右。
1）用综合蓄热法进行养护，边缘及棱角部位的保温厚度为大面部
混凝土养 位的2陪。
护
2）随时掌握室外温度与表面温度差，增减保温物覆盖的厚薄。
1）振捣棒要“快插慢拔”。
混凝土浇
筑 2）门窗洞口处混凝土浇筑应从门窗洞口两侧同时下料，且高差不
宜太大。3）冬施按施工方案要求进行测温。
墙、柱
坍落度测
每灌车必须按规范要求测试。
混凝土 试
1）墙淋水养护。
混凝土养
护
2）柱包裹塑料布进行养护。
1）顶板施工缝处理：施工缝处底板下铁垫15mm厚木条，保证下铁
钢筋保护层；上、下铁之间用木板保证净距，与下铁接触的木板侧面按
施工缝处 下铁钢筋间距锯成豁口，卡在上铁筋上。
理
2）混凝土浇筑前，将施工缝处混凝土表面剔毛，剔除浮动石子，
并用水冲洗干净，先浇一层水泥浆，然后浇筑混凝土。
1）混凝土浇筑方向平行于次梁方向推进，随打随抹，梁由一端开
始，用赶浆法浇筑。
混凝土浇
梁、板
筑 2）混凝土初凝前用2m刮杠沿四面墙墙根处向板中间刮平，终凝前
用木抹子搓平，用铁抹子压实2～3遍（无装饰面层）；3.浇筑顶板混
混凝土
凝土时，拉线找平，严格控制顶板标高。
1）采用小直径振捣棒振捣，做到不漏振、过振，振捣棒不得触动
梁柱接头
钢筋和预埋件。
混凝土浇
筑
2）混凝土浇筑时应离开梁端下料，用振捣棒送至端部和柱头。
强度等级
1）浇筑原则是必须先浇筑柱、墙的高强度等级的混凝土，并按照
不同时的
45°的角度留设斜槎，之后浇筑低强度等级的混凝土。
混凝土浇
筑
355曲江电产业园—场馆区 施工组织设计
施工内 质量控制
质量保证措施
容 点
2）梁板混凝土浇筑时，先浇筑柱头处的混凝土，且在混凝土初凝
前再浇筑梁、板混凝土。
1）混凝土浇筑完成达到1.2MPa后方可上人。
2）材料在楼板上不得集中堆放。靠近支座处堆放，且材料下部铺
防裂
设不少于两根木方。
3）后浇温度伸缩缝两侧各一步支撑在混凝土浇筑后方可拆除。
养护 采用浇水湿润进行养护。
8.3.6.2 钢结构工程关键工序质量控制点
356曲江电产业园—场馆区 施工组织设计
表8.3.6.2-1
质量控制要
施工内容 质量保证措施
点/项目
设立专职质检员对构件验收，检查工厂提供的构件所有出
构件进场验收 厂资料，检查构件的外观和几何尺寸与与设计图纸是否相一
致。
1）测量放线一定要准确，钢结构吊装前测量工要复核轴
线，标高。
施工准备
2）构件安装前重点检查构件的外型尺寸、螺栓孔间距、
焊接坡口的角度以及有特殊要求的构件，核查构件编号，标明
钢结构安装
安装方向，保证构件安装位置正确。
1）安装时对就位偏差、垂直度、标高严格检查，使偏差
在规范允许范围内。
构件安装 2）构件就位前对构件清理和焊口清理以及高强螺栓连接
摩擦面的清理须仔细认真进行。
3）要用测量仪器跟踪安装施工全过程。
1）进行焊接工艺评定和焊工附加考试。
2）焊工必须持证上岗，检查焊工合格证及其认可范围、
有效期。
焊接准备
3）检查接头坡口角度、钝边、间隙及错口量，均应符合
要求。
4）装焊垫板或引弧板，其表面应清洁，要求与坡口相
同，垫板与母材应贴紧，引弧板与母材焊接应牢固。
1）检查焊接材料的质量合格证明、中文标志及检验报告
等是否符合现行国家产品标准和设计要求。
2）检查复验报告。
钢结构焊接
焊接材料
3）检查焊条是否按规定进行烘干、保温，焊条的外观是
否完好，焊丝有没有破损、污染弯折活紊乱，如果有，应废
弃。
焊前预热 检查预热温度是否达到要求。
焊缝后热 检查后热时间、温度。
检查保温被的厚度，保温被是否绑扎紧，是否符合焊后保
焊后保温
温要求。
焊缝检查 同工厂制作焊缝检查。
焊接顺序 1）为了防止焊接引起的偏移，采用对称焊接。
357曲江电产业园—场馆区 施工组织设计
质量控制要
施工内容 质量保证措施
点/项目
2）如果是大面积的网格焊接，不但采用对称焊接，而且
采用由中间向四周焊接的顺序。
1）检查产品的质量合格证明、中文标志及检验报告。
进场验收
2）检查摩擦面是否干燥、整洁，不应有飞边、毛刺、焊
接飞溅物、焊疤、氧化铁皮、污垢等。
检查摩擦面抗滑移系数试验报告和复验报告是否符合现行
高强螺栓复试
国家产品标准和设计要求。
高强螺栓施
1）强螺栓应自由穿入螺栓孔，穿入方向须一致，不得用
工
气割扩孔，扩孔数量应征得设计同意，扩孔后的直径不应超过
螺栓直径的1.2倍。
高强螺栓现场
2）高强螺栓的初拧必须进行扭矩检查，保证终拧质量，
施工
初拧记号需清楚、整齐。
3）检查高强螺栓连接副终拧后螺栓丝扣的外露数是否符
合规范要求。
用钢尺和游标卡尺量测栓钉及焊接瓷环的规格、尺寸及偏
进场验收
差是否符合现行国家标准《圆柱头栓钉》GB10433中的规定。
瓷环在受潮或产品要求烘干时应按要求烘干，保证焊接接
焊前准备
栓钉施工 头质量。
对栓钉焊接成型焊肉进行外观检查合格后，在主要构件上
焊后检查 逐批进行5%抽样打弯30°检查，若栓钉根部无裂纹则认为通过
弯曲检验。
1）检查涂料的品种、规格、性能是否符合现行国家产品
标准和设计要求。
进场检查
2）检查涂料的型号、名称、颜色及有效期是否与其质量
证明文件相符。
防火涂料施 防火涂料施工前需做粘结强度试验和抗压强度试验，检查
涂料试验
工 其粘结强度和抗压强度是否符合设计要求。
涂料密度 防火涂料在喷涂之前需检查涂料的密度是否符合要求。
喷涂时巡检随时用探针检测厚度,保证厚度均匀,控制每一
厚度检查 层的厚度、间隔时间、干燥程度，并控制总厚度在容许误差范
围之内。
8.3.6.3 防水工程质量控制点
表8.3.6.3-1
358曲江电产业园—场馆区 施工组织设计
序号 质量控制点/项目 质量保证措施
1）材料品种、规格、性能符合规范设计要求。
1 材质
2）检查产品合格证书、性能检测报告和试验报告。
1）基层应平整、干燥和干净，含水率必须符合设计要
保温层（地下室
求。
2
及顶板、屋面）
2）紧贴基层，厚度均匀。
3 找坡层 坡度正确，走水方向与图纸设计相符。
4 找平层 平整、保证坡度。
1）粘结牢固，无空鼓开裂现象。
5 防水保护层
2）保证厚度。
8.3.6.4 机电关键工序质量控制点

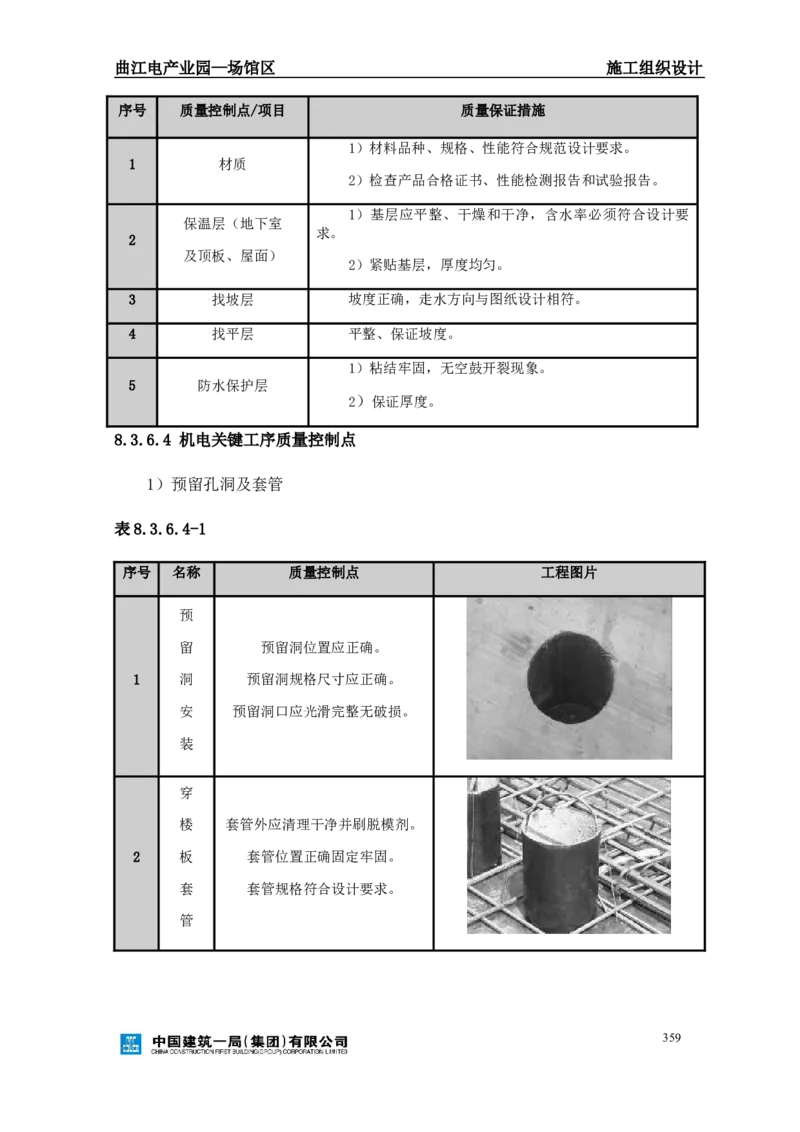

1）预留孔洞及套管
表8.3.6.4-1
序号 名称 质量控制点 工程图片
预
留 预留洞位置应正确。
1 洞 预留洞规格尺寸应正确。
安 预留洞口应光滑完整无破损。
装
穿
楼 套管外应清理干净并刷脱模剂。
2 板 套管位置正确固定牢固。
套 套管规格符合设计要求。
管
359曲江电产业园—场馆区 施工组织设计
序号 名称 质量控制点 工程图片
柔性防水套管制作应符合规范要
防水
求。
3 套管
安装
柔性防水套管安装牢固平整。
套管规格、型号正确。
穿墙 套管两端与墙面平齐。
4 套管
安装 套管内侧防腐良好。
套管周围做好标识。
2）电气—金属导管
表8.3.6.4-2
序号 名称 质量控制点 工程图片
金属 钢管套完丝后要注意保护，要采取防
1
导管 止丝扣缺损及生锈的措施。
金属 钢管套丝应清晰，相邻两扣丝的同一
2
导管 部位不能缺损。
360曲江电产业园—场馆区 施工组织设计
序号 名称 质量控制点 工程图片
金属导管的管箍连接：
金属
3 管壁厚度在2mm以下和镀锌管必须管
导管
箍连接。外露丝扣要一致，管箍要用
管钳拧紧。
3）电气—接线盒
表8.3.6.4-3
序号 名称 质量控制点 工程图片
暗配管当配管长度超过以下长
度时要加接线盒，无弯时
接线
1 30m，有一个弯时20m，有两个
盒
弯时15m，有三个弯时8m，不
允许有四个弯。
钢管应垂直进盒，一孔一管钢
管与线盒用琐母连接，锁母应
接线
2 夹紧线盒，进盒的钢管长度不
盒
应大于5mm，出锁母2-3丝。不
能出现绝丝及丝扣超长。
361曲江电产业园—场馆区 施工组织设计
序号 名称 质量控制点 工程图片
结构配合中同一房间、同一高
度接线盒安装：
高度一致，盒口要与墙面平
齐，封堵严密。
接线
3 强电盒与弱电盒要距离0.5m以
盒
上。高度差不大于3mm。
8.4 技术管理措施
1）技术管理制度：严格按照《中建一局西北公司技术管理手册》建立项目技术
管理责任制，明确分工。贯彻落实手册中技术策划管理办法、技术标准管理办法、
深化设计管理办法、施工图纸会审管理办法、设计变更与工程洽商管理办法、工程
项目施工组织设计/施工方案管理办法、施工技术交底管理办法、新技术开发与应用
管理办法、工程施工测量管理办法、工程技术资料管理办法、技术复核、项目房间
手册、工程施工影像管理办法等管理制度。
2）新技术、新材料推广应用与管理：本工程在施工过程中，拟推广应用建筑业
10项新技术中的8大项36子项，具体内容详见第5章第5.1.6小节。
拟推广绿色施工技术见表8.4-1。
表8.4-1
序号 新技术分类 新技术名称 使用部位
1 施工道路自动喷洒防尘装置 施工现场
2 废弃混凝土、砂浆回收利用技术 施工现场
3 环境保护 高压静电油烟净化技术 办公生活区
4 渣仓封闭及自动喷淋装置 施工现场
5 拆撑废渣配置级配砂石回填肥槽技术 施工现场
6 节材与 可周转金属围墙 办公生活区
362曲江电产业园—场馆区 施工组织设计
序号 新技术分类 新技术名称 使用部位
7 可周转防护栏 办公生活区
8 废弃混凝土、砂浆回收利用技术 施工现场
9 可周转防护棚 施工现场
10 出入口标准化安全通道 施工现场
11 作业层标准化人行通道 施工现场
12 可周转木工加工房 施工现场
13 可移动式钢筋堆放平台 施工现场
14 可周转悬挑式栓接钢结构钢筋加工棚 施工现场
15 可周转镝灯架 施工现场
16 可周转卫生间 施工现场
材料资源利用
17 模块化箱式拼装办公用房 办公生活区
18 可周转活动实验室 施工现场
19 可周转工具式茶水亭 施工现场
20 可周转定型洗漱池 办公生活区
21 模块化钢结构焊接操作平台 施工现场
22 承插型键槽式脚手架 施工现场
23 新型移动操作平台施工技术 施工现场
24 模板工程早拆快拆体系施工技术 施工现场
25 可调节式混凝土过梁模板工具 施工现场
26 小直径钢筋马凳应用技术 施工现场
27 小厚度底板可周转钢筋马凳 施工现场
28 雨水收集利用技术 施工现场
29 节水与 建筑施工场地循环水洗车池 施工现场
30 水资源利用 施工生活区淋浴水回收及冲厕系统技术 办公生活区
31 现场食堂废水回收利用系统技术 办公生活区
363曲江电产业园—场馆区 施工组织设计
序号 新技术分类 新技术名称 使用部位
32 现场临时变压器安装功率补偿装置 施工现场
33 施工现场LED照明技术 施工现场
34 节能与 办公区照明声控技术 办公区
35 能源利用 施工现场镝灯使用时钟控制技术 施工现场
36 太阳能光伏发电照明技术 办公区生活区
37 太阳能空气能热水技术 办公生活区
8.5 安全保证措施
8.5.1 安全保证体系
根据OHSAS18001职业安全管理体系，明确安全管理目标，建立安全管理体系，
在施工中贯彻安全生产方针，认真执行国务院、建设部、陕西省关于施工企业安全
生产管理的各项规定，使安全生产工作与施工生产紧密结合，保证施工人员在生产
过程中的安全与健康，严防各类事故发生，以安全促生产。
8.5.1.1 安全管理体系
成立项目安全领导小组，项目经理为安全生产第一责任人，质量安全经理具体
负责日常安全施工。由生产经理、安全总监（安全部负责人）、专业责任工程师、
各劳务队伍等各方面人员组成安全保证体系。建立健全安全施工管理制度，明确各
级安全职责，检查督促各级、各部门切实落实安全施工责任制；组织全体职工的安
全教育工作；定期组织召开安全施工会议、巡视施工现场，发现隐患，及时解决。
364曲江电产业园—场馆区 施工组织设计

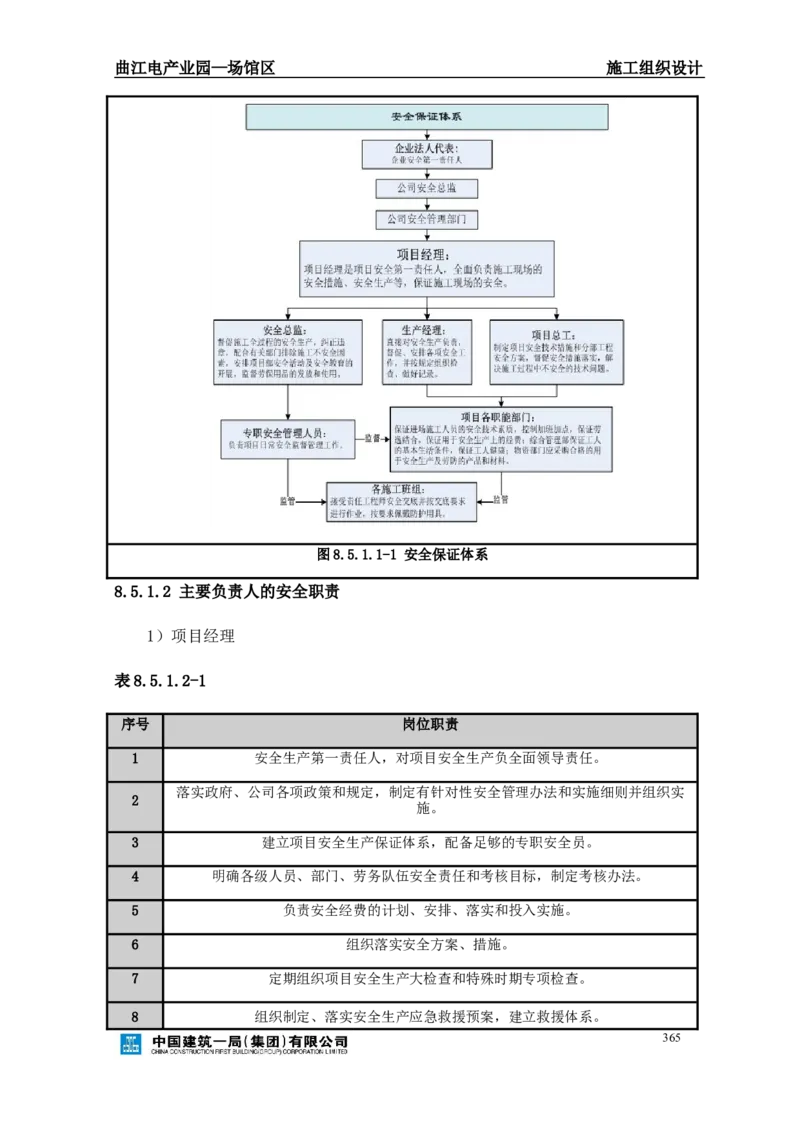

图8.5.1.1-1 安全保证体系
8.5.1.2 主要负责人的安全职责
1）项目经理
表8.5.1.2-1
序号 岗位职责
1 安全生产第一责任人，对项目安全生产负全面领导责任。
落实政府、公司各项政策和规定，制定有针对性安全管理办法和实施细则并组织实
2
施。
3 建立项目安全生产保证体系，配备足够的专职安全员。
4 明确各级人员、部门、劳务队伍安全责任和考核目标，制定考核办法。
5 负责安全经费的计划、安排、落实和投入实施。
6 组织落实安全方案、措施。
7 定期组织项目安全生产大检查和特殊时期专项检查。
8 组织制定、落实安全生产应急救援预案，建立救援体系。
365曲江电产业园—场馆区 施工组织设计
9 及时、真实报告各类事故，并保护现场、配合调查、指挥项目应急救援。
2）安全部负责人
表8.5.1.2-2
序号 岗位职责
1 负责安全生产管理、监督工作。
2 组织开展危害因素辨识、风险评价工作。
3 参与安全方案、技术措施编制，并监督检查执行情况。
4 组织开展安全宣传教育、培训考核活动，督促劳务班组安全教育活动。
5 检查、监督、落实各级人员持证上岗
组织总包、劳务队伍安全员日检，制止、查处违章行为、人员，及时发现、处理隐
6
患，必要时局部停工、全面停工整顿，履行安全否决权。
7 督促、参加机械设备、安全防护措施的检查验收。
8 负责安全设备、防护器材、劳动保护用品、急救设备及器具的验收和监督管理。
9 负责安全应急预案演练、落实。
10 参加事故调查、处理，监督整改措施的落实。
3）生产经理
表8.5.1.2-3
序号 岗位职责
1 落实安全生产各项工作，贯彻落实安全是进度保证的思想。
2 及时向质量安全经理提供进度计划、修改计划。
督促、组织责任师落实安全生产责任制、安全教育培训考核制度、每日每周巡检制
3
度、安全例会制度等。
4 参与大型机械设备、安全防护措施的检查、验收、整改落实。
5 参与应急演练。
6 及时、如实上报事故，参与紧急抢救、保护现场，配合调查。
4)项目总工
366曲江电产业园—场馆区 施工组织设计
367曲江电产业园—场馆区 施工组织设计
表8.5.1.2-4
序号 岗位职责
1 负责安全技术管理工作，对项目安全生产负技术领导责任。
组织编制、审核、审批施组、方案、方案交底、修改措施时，必须包含有针对性安
2
全技术措施，并监督检查执行情况。
3 及时解决安全技术措施执行中出现的问题。
4 审批安全方面的新材料、新工艺，并组织交底。
5 参加大型机械设备、安全防护措施的检查验收。
6 参加事故调查、分析、处理，制定重大隐患整改方案，并指导实施。
8.5.1.3 安全施工管理制度
本工程经过多方考察，充分结合现场实际，制定针对性的安全施工管理制度，
使得现场的安全管理有据可依，落地扎根，全方位保证安全生产。
表8.5.1.3-1
序号 制度名称 主要内容
明确各级人员的安全责任，各级职能部门、人员在各自的工作范围
安全生产责
1 内，对实现安全生产要求负责，做到安全生产工作责任横向到边、层
任制
层负责，纵向到底，一环不漏
安全专项方 根据建设部《危险性较大分部分项工程安全专项方案编制及专家论证
2 案编制、审 审查办法》及总承包技术管理规定，编写相关安全施工方案，并报相
查制度 应部门审查、论证、审批，从技术上保障生产安全
安全专项资 总承包方和各分包方都要提取专款，用于落实劳动保护用品资金、安
3
金保障制度 全教育培训专项资金以及保证安全生产的技术措施所需资金
凡进入施工现场的作业人员，必须先接受入场安全教育，只有具备相
4 安全教育制
应的安全知识，掌握相应的安全技能，经考核合格后方可上岗作业
特种作业持 特种作业人员必须具有良好的安全操作技能，持有相应工种的操作
5
证上岗制 证，经查验后方可上岗，并在施工过程中随时携带备查
根据安全技术方案要求和现场实际情况，各级管理人员需逐级进行书
安全技术交 面交底，最终向作业工人交代清楚作业流程、注意事项、可能存在的
6
底制 危险等事宜，并在施工过程中进行指导，检查安全技术交底的落实情
况
安全及文明施工管理部每周组织全体作业人员进行安全教育，对于上
7 安全活动制
一周安全方面存在的问题进行总结，对本周的安全重点做必要的讲解
368曲江电产业园—场馆区 施工组织设计
项目经理部每周组织一次安全文明施工大检查，由项目领导带队，各
定期检查与
8 部门、各分包单位参与检查，对检查发现的问题进行通报，签发书面
隐患整改制
整改通知单责成责任单位和责任人整改，并按期复查
机械设备安 汽车吊、塔吊、施工电梯等大中型机械设备安装实行验收制，未经验
9
装验收制 收不得投入使用
对施工过程中安全工作做得好的分包单位、作业班组、个人进行奖
安全生产奖
励，对不遵守安全生产规章制度、不落实安全措施方案的分包单位、
10 罚与事故报
作业班组及个人进行处罚，以督促整改，并对事故按程序及时进行报
告制度
告
危急情况停 一旦出现危及人员生命、财产安全的险情，要立即停工，待查明情
11
工制 况、排除险兆后方可复工
重要过程旁 对于危险性大、工序特殊的生产过程，必须有管理人员现场指挥，出
12
站制 现问题及时处理
8.5.1.4 项目安全例会制度
为了及时了解和掌握项目各时期的安全生产情况，协调和处理项目建设过程
中存在的安全问题，定期分析安全生产形势，总结部署安全生产工作，确保安全生
产目标的实现，指定项目安全例会制度。
1）项目安全生产周例会
每周一下午18:30召开安全生产例会，会议由项目生产经理召集。工程部、机
电部、技术部、安监部、各劳务队伍负责人、安全管理人员。
项目安全生产周例会的主要内容：讨论本项目贯彻执行地方主管部门、上级
有关安全生产各项制度、要求，研究解决本项目在安全生产上的问题；通报各劳务
上周主要存在的问题，并就问题进行分析讨论，确定有效解决办法；结合本班组特
点开展事故隐患的预测预控，对下周安全生产工作进行部署。
2）班组安全会议
由班组长负责召开，小组成员参加。在每天上班前15分钟开始，时间一般5
～10分钟，地点由班组自行确定。
班组安全会议的主要内容：传达上级有关会议和文件精神；布置、检查、交
流、总结安全生产工作；学习安全操作规程、安全规章制度等；分析班组内外事故
369曲江电产业园—场馆区 施工组织设计
案例；结合本班组特点开展事故隐患的预测预控；当日作业风险等。班组长应做好
活动记录。
8.5.2 现场安全管理策划
8.5.2.1 总包对分包的安全管理
1）分包遵守下列规定
表8.5.2.1-1
序号 内 容
1 对承包施工区域的安全生产管理负全面责任。
2 严格遵守法律法规不得将分承包项目再次转包。
3 服从我单位安全生产管理，有权拒绝总承包单位违反安全生产法规的指令。
4 按照法律法规组织安全管理体系。
5 对分包队伍进行安全教育交底和必要的安全培训。
6 进场后将特种作业证及相关施工资质报我单位。
对管辖范围由我单位交付使用的安全防护设施（如脚手架、洞口、临边等）的搭设、
7
拆除、维护和改造负有全部责任。在搭设、拆除和改造前，必须向我单位报告。
对管辖范围的施工用电负有全部管理责任。二级配电箱以下部分必须符合有关安全用
8
电标准，有权拒绝不符合安全标准的用电设备从所辖线路中拉接电源。
对自行携带和使用的机械设备负有安全管理和维护保养的责任。使（租）用大型机械
9
设备时，应在使用前向我单位备案。
对特殊工种作业人员进行安全管理，保证特殊工种作业人员持证上岗，负责建立特殊
10
工种作业人员档案，并向我单位备案。
定期组织对所辖施工区域进行安全生产检查。在安全检查中发现我单位管辖范围
11
内的事故隐患，应及时向我单位报告。
发生生产安全事故后，必须立即向我单位汇报。迟报或者隐瞒不报生产安全事
12
故，承担事故的全部责任。
2）分包队伍管理人员及工人安全职责
表8.5.2.1-2
370曲江电产业园—场馆区 施工组织设计
岗位 职责
1）是本单位安全生产的第一责任人，对本单位的安全生产负全面领导责任。
2）员工作，对本队人员在生产中的安全和健康负直接管理责任，按规定配备安
全专职人员。
3）按制度严格履行各项劳务用工手续，做好本队人员的岗位安全培训，经常组
织学习安全操作规程，确保进入现场作业人员具有适合本行业作业的安全素质，监督
本队人员遵守劳动安全纪律，做到不违章指挥，制止违章作业。
分包 4）必须保持人员相对稳定，人员变更必须事先向有关部门申报，批准后，新来
队伍 的人员应按规定履行各种手续，并经入场和上岗安全教育考核合格后，方准上岗作
项目 业。
经理
5）根据项目的安全技术交底向本队各工种进行详细的书面安全交底，针对当天
任务、作业环境等情况，开展好班前安全活动，教育工人遵章守纪和正确使用防护设
施和防护用品，对执行情况进行监督，发现问题，及时纠正、解决。
6）发生因工伤亡及未遂事故，保护好现场，做好伤者的抢救工作，并立即上报
有关领导、不准隐瞒、拖延不报。协助事故调查。并组织分析原因，吸取教训，提出
防范措施，防止事故重复发生。
7）认真落实安全监督人员提出的整改意见和建议。
1）是本班组或作业区域安全生产第一责任人，认真贯彻执行上级指令，保证本
区域本岗位安全生产。
2）认真执行安全生产规章制度及安全操作规程，合理安排班组人员工作，对本
班组人员在生产中的安全和健康负责。
3）坚持班组安全日活动，经常组织班组人员学习安全操作规程，监督班组人员
施工
正确使用个人劳保用品，提高自保能力。
班组
长
4）认真落实安全技术交底，做好班前讲话，不违规指挥、冒险蛮干。
5）经常检查班组作业现场安全生产状况，发现问题及时解决并上报有关领导。
6）认真做好新工人的岗位教育。
7）发生因工伤亡及未遂事故，保护好现场，立即上报有关领导。
1）在我单位安全工程师的指导下，协助班长开展安全工作，在安全生产中要以
身作则，起模范带头作用。
2）配合班组长，经常组织本班组工人学习安全操作规程，对新入场工人进行安
分包
全教育。
安全
工程
3）协助班组长，坚持执行每日班前安全活动，开展无事故竞赛活动，并做好记
师
录。
4）教育督促本班组工人正确使用安全设备及个人防护用品，并在生产中随时检
查执行情况。
作业 1）牢记“安全生产，人人有责”，树立“安全第一”的思想，积极参加安全活
人员 动，接受安全教育。
371曲江电产业园—场馆区 施工组织设计
岗位 职责
2）认真学习和掌握本工种的安全操作规程及有关方面的安全知识，努力提高安
全技术，自觉遵守安全生产的各项制度，听从安全人员的指导，做到不违章冒险作
业。
3）正确使用防护用品和安全设施、工具，爱护安全标志和防护设施，服从分
配、坚守岗位，不随便开动他人使用操作的机械、电气设备，不得无证进行特殊作
业。
4）发生事故或未遂事故，立即向班长报告，参加事故分析，吸取事故教训，积
极提出防止事故发生的措施、促进安全生产改善条件的合理化建议。
5）有权越级报告安全生产一切情况，任何人不得打击报复或扣压合理意见，遇
有严重人身危险而无安全措施的作业，有权拒绝施工，同时立即报告有关部门。
6）做到“三不伤害”（不伤害自己，不伤害他人，不被他人伤害），在遵守安
全规章制度等到方面做到互相帮助、互相监督，对新工人要积极传授安全生产知识。
8.5.2.2 主要风险源辨识及控制方式
1）本项目作业面广、工序复杂、危险因素较多，为防止安全事故的发生，针对
本项目特点并结合本项目的建筑结构、类型、规模、高度、施工环境、施工季节等
特点，从人、机、料、法、环等因素综合分析，将本项目识别的各类重大危险源归
纳为7类可能造成人员伤害、财产损失的重大危险源：
（1）高处坠落；物体打击；机械伤害；触电；坍塌；中毒；火灾。
2）对重大危险源的评价：
（1）高处坠落——凡在基准面2米（含2米）以上作业，建筑物四口五临边、
攀登、悬空作业及雨天、雪天进行的高处作业，可能导致人身伤害的作业点和工作
面。
（2）物体打击——高空坠落及水平崩溅物体造成人身安全伤害的。
（3）机械伤害——机械运转工作时，因机械意外故障或违规操作可能造成人身
伤害或机械损害的。
（4）中毒——指化学危险品的气体、物体、粉尘、一氧化碳、电焊废气等，由
呼吸、接触、误食及食用变质或含有有害药品的食物造成的中毒，并对人身造成伤
害的。
372曲江电产业园—场馆区 施工组织设计
（5）坍塌——基坑开挖、脚手架、模板搭设与拆除，楼房屋面超负荷堆放，机
械使用不当，造成的坍塌，对人身或机械造成伤害或损害的。
（6）触电—工程外侧边缘距外电高压线路未达到安全距离，用电设备未做接零
或接地保护，保护设备性能失效，移动或照明使用高压，违规使用和操作电气设备，
对人身造成伤害或损害的。
（7）火灾—电气设备线路安装不符合规定，绝缘性能达不到要求，未按规定明
火作业，易燃易爆物品存放不符合要求，对人体造成人身伤害及财产损失的。
3）危险源的综合预防、控制措施：
（1）对重大危险要采取“两个控制”，即前期控制、施工过程控制。
①前期控制：工程开工前在编制施工组织设计或专项施工方案时，针对工程的
各种危险源，制定出防控措施。
②施工过程控制：在工程施工过程中，严格按照方案规定施工并旁站监督，对
不符合方案要求的严格落实整改。
（2）加强安全生产的综合管理。
①认真落实各级安全生产责任制，建立健全各项管理制度，杜绝一切责任事故
的发生。
②加强对施工作业人员的安全教育，提高作业人员安全意识和安全生产技能。
③增强各级管理人员安全责任意识，加强安全专业知识培训。
④严格加强各种危险源管控工作，结合本项目特点，针对辨识确认的危险源实
施相应的预防控制措施。
4）危险性较大施工安全保证措施：
（1）机械设备作业安全保证措施
①对所有各种机械设备进场后，必须由设备负责人会同安全员和使用机械单位
373曲江电产业园—场馆区 施工组织设计
的人员共同对该机械设备进行进场验收工作，经验收发现安全防护装置不齐全或有
其它故障的不允许进场安装。
②设备安装调试合格后，应进行检查，并按标准要求对该设备进行验收，经项
目组织验收合格挂牌后方能投入使用。
③使用前对设备操作人员进行有针对性的安全技术交底和安全教育，要求操作
人员必须严格执行交底内容及设备操作规程操作。
④经常对设备进行保养检查，使用后切断电源并锁好电闸箱。
⑤各种机械设备必须专人专机持证上岗，特种设备，其专业检修人员必须每月
不少于两次维修保养，发现隐患及时解决处理，确保机械设备的完好，防止机械伤
害事故的发生。
（2）深基坑施工安全保证措施
①为防止坍塌事故事发生，在施工前由专业分包编制专项施工方案并进行专家
论证，论证合格后由项目总工程师组织对全体管理人员及分包管理人员进行方案专
项安全技术交底，责任工程师组织现场作业班组进行方案交底，确保方案逐级交底
到一线作业人员。
②基础工程施工前必须进行勘察，摸清地质情况，制定有针对性的专项施工方
案，按照土质情况设置安全边坡或者固壁支撑。
③遇有特情况，进行抢工作业时，要加强周边的警戒力量，保证安全施工。
④对于挖出的泥土，要按照规定放置，不得随意沿基坑边堆放。
⑤施工中实行管理人员旁站监督制度，监督作业班组严格按照方案施工，对不
按照方案施工的及时制止整改。
⑥加强对作业人员深基坑作业安全基本知识教育，严格按安全技术交底内容和
安全操作规程施工。
（3）高处作业安全保证措施
374曲江电产业园—场馆区 施工组织设计
①为防止高处坠落事故的发生，在工程施工前对所从事高处作业的人员进行安
全基本知识，安全注意事项等安全技术交底。
②施工作业人员进场后，按不同层次（公司、项目部、班组）进行三级教育工
作。
③凡患有高血压、心脏病及不宜从事高处作业的人员，严禁参加高处作业工作。
④为防止高处坠事故的发生，对登高作业、悬空作业等高处作业必须搭设操作
平台或设置安全带系挂点，并做到高挂低用，以防止高处作业人员发生坠落事故。
⑤对所有预留洞口，如通风道口，垃圾道口和短边过长超过25mm的预留洞口，
加木盖进行防护，凡超过1000mm 的洞口应在上方铺设厚度不小于50mm 的木板，并
在下方支挂安全网。
⑥对所有临边进行防护，按照中建一局标准化图册采用定型化防护。
⑦为保证防护措施能真正起到应有的防护作用，除在具体实施过程中由项目负
责人、安全专职人员及相关作用班组长，对防护设施进行必要的监督制作过程和验
收外，还应按规定要求每周进行不少于一次的检查工作，以确保防护设施的完好性，
防止坠落事故的发生。
⑧在外脚手架上施工作业时，作业班组要对安全防护设施脚手架拉结点、安全
平网和密目式安全、脚手板等进行使用前检查，确认无误后，方能进行操作。
⑨凡作业层以下无安全防护设施作业时，施工作业人员必须佩戴安全带或安全
绳（使用前必须对安全防护设施进行检查），其安全带或安全绳的使用必须遵照高
挂低用的原则。凡未使用防护用品用具的不准作业，以防止高处坠落事故的发生。
（4）临电作业安全保证措施
①临电作业前，必须按规范、标准、规定对临电作业人员进行安全技术及操作
规程的交底工作。
②在建工程外侧与外电高压线路未达到安全距离应增设屏障遮栏、围栏或保护
375曲江电产业园—场馆区 施工组织设计
网等防护。
③施工现场专用的中性点直接接地的供电线路必须实行TN—S接零保护系统，
同时必须做到三级用电逐级保护，电箱为标准电闸箱，并采取防雨、防潮措施。
④电气设备应根据地区或系统要求，做保护接零，求做保护接地，不得一部分
设备做保护接零，另一部分设备做保护接地。
⑤必须由持有合格证件的专职电工，负责现场临时用的电管理及安拆。
⑥对新调入工地的电气设备，在安装使用前，必须进行检验测试。经检测合格
方能投入使用。
⑦专职电工对现场电气设备每月进行巡查，项目部每周、每月对施工用电系统、
漏电保护器进行一次全面系统的检查。
⑧配电箱设在干燥通风的场所，周围不得堆放任何防碍操作、维修的物品，并
与被控制的固定设备距离不得超过3 米。安装和使用按“一机、一闸、一箱、一
漏”的原则，不能同时控制两台或两台以上的设备，否则容易发生误操作事故。
⑨配电箱应标明其名称、用途，并做出分路标志，门应配锁，现场停止作业1
时间以上时，应将开关箱断电上锁。
⑩照明专用回路设置漏电保护器，灯具金属外壳做接零保护，室内线路及灯具
安装高度低于2.5 米的应有使用安全电压。在潮湿和易触及带电体的照明电源必须
使用安全电压，电气设备架设或埋设必须符合要求，并保证绝缘良好。任何场合均
不能拖地。
⑪线路过道应按规定进行架设或地埋，破皮老化线路不准使用。
⑫使用移动电气工具和砼振捣作业时，必须按规定穿戴绝缘防护用品。
⑬凡从事与用电有关的施工作业时，必须实行电工跟班作业。
（5）交叉作业安全保证措施
①加强对作业人员的安全知识教育，提高安全意识和技能。
376曲江电产业园—场馆区 施工组织设计
②凡现场人员必须正确佩戴符合标准要求的安全帽。
③经常进行安全检查，对于凡有可能造成落物或对人员形成打击威胁的部位，
必须进行日巡查，保证其安全可靠。
④对于吊装作业（含塔吊作业）除设指挥人员外，对有危险区域应增设警戒人
员，以确保人身安全。
⑤施工现场严禁抛掷作业（其中包括架体拆除，模板支撑拆除及垃圾废米清
理）。
⑥对卷扬机上料平台、上料吊笼的安全门经常进行检查维修，确保其灵敏可靠，
防止因失灵造成被吊物坠落伤人。
⑦按规范要求在上料架、进料架、通道口搭设合格的安全防护通道，以保证员
工的安全。
⑧起重作业人员必须做到持证上岗、同时有一定的操作经验和技能，熟悉操作
规程。司索人员应有严格注意被吊物的整体状态，运行区域路线及其危险性。如有
可能对作业人员形成威胁，必须通报指挥人员暂停滞作业。
⑨作业前项目责任工程师必须根据现场情况进行安全技术交底，使作业人员明
确安全生产状态及要点，避免事故发生。
⑩起重吊装作业前必须对设备进行检查和空载运行，在确定无故障情况时方能
进行作业。
（6）动火作业安全保证措施
①加强对作业人员的消防安全知识教育，提高消防安全意识和防火救灾技能。
②施工现场必须按要求建立义务消防队，成员应进行消防专业知识培训和教育，
做到有备无患。
③建立动火作业审批制度，凡需动火作业的班组需提前向项目部提出申请，经
项目部批准方可进行动火作业，动火作业时先检查作业周围有无易燃易爆物，必须
377曲江电产业园—场馆区 施工组织设计
派专人监护，配备一定数量灭火器材，动火作业结束后应检查动火作业区，确认无
着火隐患时方可离开。
④配备足量的消防器材、用具和消防水源，并保证其常备有效，做到防患于未
燃。
⑤严格对易燃易爆物品的管理，禁止将燃油、油漆、乙炔等物品混存于一般材
料库房，应有单独保管。
⑥对易燃物品仓库选址要远离员工宿舍及火源存在区域，同时要增加防护设施。
⑦临时用房、仓库必须留出足量的消防通道，以备应急之用。
⑧对于临时线路要加强管理和检查，防止因产生电火花造成火灾。
⑨冬季取暖应规范管理，符合防火中毒要求。
⑩定期对着火源、水源、消防器材等要害部位和设施进行安全检查，发现问题
及时处理，将事故隐患消灭于萌芽状态。
（7）高大模板作业安全保证措施
①人员管理
a.确保所有作业人员100%接受三级安全教育、专项安全教育、周安全教育，特
殊工种专项教育等一系列安全教育活动；
b.加强高支模方案交底工作落实到班组、搭设人员，做好安全技术交底工作，
结合本项目高支模施工特点制定有针对性安全技术交底工作，安全技术交底必须
100%全覆盖所有作业人员；
②材料管理
a.加强租赁材料入场验收工作，严禁不符合国家质量要求的材料进入施工现场；
b.收集租赁单位资质、安全生产许可证、材料检测报告、产品合格证、安全标
志等；
378曲江电产业园—场馆区 施工组织设计
③作业环境
a.严格按照方案落实安全预防措施，满堂架作业人员满铺脚手板，搭设临边防
护，张挂安全网；
b.在架体搭设到一定高度后要求满挂水平安全网，防止人员、材料坠落；
c.保证作业人员穿戴好劳保用品，高处作业佩戴安全带，保证高挂低用；
5)事故应急措施
（1）触电事故应急救援措施
①发生触电事故要在第一时间迅速采取切断电源，并及时向项目负责人报告事
故情况。
②在项目负责人未到来之前现场应急预案领导小组应采取对伤员的急救或据情
况送往医院救治。
③如伤员情况危急及时拨打120 求救以便争取时间。
④物资供应人员应及时将施救所需的医疗器械、辅助器材及时供应到现场，保
证抢救顺利进行。
⑤要对有可能继续造成人员伤害或财产损失的危险源进行清除，以免再次发生
事故或造成更大的财产损失。
⑥对事故现场采取绘图或拍照等必要手段，留存重要痕迹、物证等以便为查处
提供可靠依据。
⑦配合上报主管部门和指挥部开展调查处理工作，并做好为稳定社会和伤亡人
员的善后处理工作。
（2）机械伤害事故应急救援措施
①发生机械伤害，要及时停止机械运转，并根据伤害采取相应的救治措施。
②及时逐级上报到预案指挥部，伤势严重的应及时打120 救援。
379曲江电产业园—场馆区 施工组织设计
③出血性外伤应及时采取止血措施，避免伤员因失血过多造成生命危险。
④骨折性外伤，在挪动伤员时要冷静小心，采取正确的方法救护避免伤势扩大。
⑤脊椎骨折伤员要使受伤者静卧，严禁采用抱、拉、抬腿等方法处理，以防脊
椎受伤，导致伤员瘫痪。
⑥对事故现场要注意保护，并以便调查组调查。
⑦配合上级主管部门和调查组处理，并做好伤员及家属的善后工作。
（3）坍塌事故的应急救援措施
①坍塌事故发生后，项目部应急救援小组人员应立即赶往出事地点，积极采取
对伤员的救护，同时就逐级上报到应急预案指挥部。
②根据工程环境情况及地点不同，积极采取有效的措施，扼制事故的发展和蔓
延。把事故损失减少到最小范围内。
③在抢救伤员的同时，应及时拨打120 急救求救，以便争取时间，减小伤亡。
④物资供应人员应及时将救援所需的物质和器械供应到现场，保证抢救工作的
顺利进行。
⑤对事故现场采取保护或拍照等必要手续，留存重要痕迹物证等，以为事故查
处提供完整可靠的依据。
⑥配合上级主管部门和事故调查组开展调查处理，并做好伤亡人员的善后处理
工作。
（4）高处坠落事故应急救援措施
①发生坠落事故，现场应急预案小组人员应及时赶往出事地点，积极采取对伤
员的救护，同时应逐级上报到应急预案指挥部。
②如两人以上事故应视其伤害程度首先对重伤员采取抢救，以免错过挽救时机。
③根据伤员所伤部位采取正确救护手段，骨折伤员尽量避免挪动和拉线。颅骨
380曲江电产业园—场馆区 施工组织设计
造成伤害人员特别注意脑震荡，脊椎受伤人员要静卧，防止造成脊椎损伤导致瘫痪。
④严格注意因内伤出血后造成死亡事故。
⑤现场应急小组的物资供应人员应及时把施救药品器械供应到位。以便使救护
工作顺利进行。
⑥对事故现场要注意保护，并留有痕迹，为调查处理提供可靠依据。
⑦配合上级主管部门和调查组开展调查处理，并做好伤员及家属有善后工作。
（5）物体打击事故应急求援措施
①发生物体打击事故，要迅速启动项目求援小组，及时停止阻断事故源的工作
和作业，防止事故的扩大，并根据伤害的性质和程度，利用现场的一切条件，实施
相应的救护措施。
②及时速报上级预案指挥部，伤势严重的应及时拨打120 求救。
③出血性外伤应及时采取应急止血措施，避免伤员因失血过多造成生命危险。
④骨折性伤员，在挪动伤员时冷静小心，采取正确的方法救护避免伤势扩大。
⑤脊椎骨折伤员要保证伤员平稳卧姿式，严禁采用抱、拉、抬、背、搭腿等方
法处理，以防脊髓受伤导致伤情加重，以致造成瘫痪。
⑥对事故现场要注意保护，以便调查组调查。
⑦配合上级主管部门和调查组，开展调查处理，并做好伤员及家属的善后工作。
（6）火灾事故应急救援措施
①发现火情要立即查清火源点及起火原因，扼制火势发展和蔓延。
②及时拨打119 报警，同时将事故情况上报，预案指挥部以便及时处理。
③现场应急预案小组所有能参战员工利用已备灭火器、消防器材、器具实施救
助。
381曲江电产业园—场馆区 施工组织设计
④切断火源及火路，对现场的物资库、易燃易爆物品及时隔离和转移，避免事
态扩大和蔓延。
⑤对现场人员进行清点，如火场亦被火势围困人员要首先施有计划的救助。
⑥在消防人员到来后，服从并协助消防指挥人员采取救助。
⑦对烧伤及因缺氧造成气窒人员及时采取救护措施，并据情及时送往医院或拨
打120求救。
⑧对火灾现场可能做证据的物品要注意留存，以便为查处提供有利依据。
⑨配合上级主管部门和指挥部开展，调查处理，并做好为稳定社会和伤亡人员
的善后处理工作。
（7）中毒事故应急救援措施
①发生中毒事故要按中毒原因分别采取不同救护措施，如因食物中毒在第一时
间内电话报告给应急指挥部，市卫生防疫站及医院及时对中毒人员采取救治。
②及时判断中毒源和中毒途径，并严格控制有毒物质继续浸受人体及对其他人
群造成伤害。
③如因呼吸道造成中毒，应将中毒人员搬到通风良好和有新鲜空气的地方，采
取相应急救措施。
④协助卫生防疫部门及预案指挥部调查毒物名称、毒性及危害程度并以最快的
速度将中毒人员送往医院救治。
⑤保护事故现场和证物给事故调查提供可靠依据。
⑥做好中毒人员及家属的善后工作。
8.5.3 安全生产教育及培训
8.5.3.1 新工人入场安全教育
382曲江电产业园—场馆区 施工组织设计
项目部组织新工人入场安全教育培训，培训时间不少于50 学时，经考核合格
后方可安排上岗作业。主要培训内容包括：安全生产有关法律法规、安全生产方针
和目标；安全生产基本知识；安全生产规章制度和劳动纪律；施工现场危险因素及
危险源，危害后果及防范对策；个人劳动防护用品的使用和维护；自救互救、急救
方法和现场紧急情况的处理；岗位安全生产操作规程；有关事故案例；其它需要培
训的内容。
特种作业人员专项安全教育培训
项目部应对新进场的特种作业人员进行岗前专项安全培训，并定期组织专项安
全教育培训，每年在岗教育培训时间不得少于8 学时。主要培训内容包括：特种作
业人员所在岗位的工作特点，可能存在的危险、隐患和安全注意事项；特种作业岗
位的安全技术要领及个人防护用品的正确使用方法；本岗位曾发生的事故案例及经
验教训。
8.5.3.2 其它安全教育
1）项目管理人员定期教育：项目经理每月对项目管理人员进行不少于2学时的
定期教育并形成书面资料，教育内容包括：法律法规、标准规范、近期的事故案例、
应急救援培训、安全生产技术、管理能力培训。
2）入场教育：项目安全工程师在员工进场当天对其进行不少于1学时的入场教
育并形成书面资料，教育内容包括：工程特点、安全纪律、主要危险源及注意事项
等。
3）三级教育：项目安全工程师在员工进场3日内做好三级安全教育并形成书面
资料，一级（分包企业）教育内容包括：
（1）单位安全生产情况及安全生产基本知识；
（2）单位安全生产规章制度和劳动纪律；
（3）从业人员安全生产权利和义务；
（4）有关事故案例等。
383曲江电产业园—场馆区 施工组织设计
8.5.3.3 二级（分包项目部）教育内容包括：
1）工作环境及危险因素；
2）主要工种专业安全要求；
3）自救互救、急救方法、疏散和现场紧急情况的处理；
4）安全设备设施、个人防护用品的使用和维护；
5）本项目部安全生产状况及规章制度；
6）预防事故和职业危害的措施及应注意的安全事项；
7）有关事故案例等。
8.5.3.4 三级（施工班组）教育内容包括：
1）岗位安全操作规程；
2）岗位之间工作衔接配合的安全与职业卫生事项；
3）有关事故案例等。
4）日常教育：项目生产经理每月对现场施工人员进行一次不少于1学时的日常
教育并形成书面资料，教育内容针对现场施工阶段、季节气候特点。
5）节假日教育：由项目安全负责人/安全总监在节日前一天及节后复工前一天
对现场施工人员进行不少于1学时的安全教育并形成书面资料，教育内容包括节假
日期间施工安全注意事项，外出安全事项，节后收心教育。
6）班组活动：专业工程师（班组长）每天对施工人员进行不少于5分钟的班前
班后教育并形成书面资料，教育内容包括工作中的危害因素与防护措施、个人防护
用品佩戴、违章点评、未遂事件分析、劳动纪律、工作小结等。
7）特殊作业人员定期教育：机械类由机械工程师负责，非机械的由工程部负责
教育并形成书面资料，教育内容针对工种、现场、季节特点，岗位操作规程、危险
源、操作技能、安全应急处置及事故案例警示。
384曲江电产业园—场馆区 施工组织设计
8）转岗人员教育：项目安全工程师对转岗人员在转岗前进行不少于20学时的
安全教育并形成书面资料，教育内容针对新岗位进行项目级和班组级的安全培训。
9）相关方人员入场教育：项目安全负责人/安全总监对相关方人员在进入现场
前进行不少于1学时的入场教育并形成书面资料，教育内容包括：
(1)项目基本情况及施工特点；
（2）现场安全管理制度及操作规程；
（3）现场危险源；
（4）作业过程中的应急措施；
（5）与其他方交叉作业的安全管理要求。
10）外来人员入场教育：项目安全负责人/安全总监对外来人员在进入现场前进
行不少于1学时的入场教育并形成书面资料，教育内容包括：
（1）项目基本情况；
（2）现场可能接触到的危险因素及应急知识；
（3）现场安全管理要求及个人防护用品的佩戴要求。
8.5.4 施工现场安全检查及隐患整改
1）隐患排查
（1）项目隐患排查活动每周至少进行一次，项目安全员每日进行隐患排查，所
有单位和个人的排查活动均应形成“隐患整改通知单”下发到整改部门或单位，按
照“五定原则”进行彻底整改。
（2）项目每周召开安全生产会议对上周隐患排查情况进行统计分析，总结整改
情况、查找问题的根源，安排下周隐患排查工作。
（3）重大节假日前后、自然灾害前后，要开展专项隐患排查活动，结果报上级
385曲江电产业园—场馆区 施工组织设计
和地方主管部门。
（4）对于重大事故隐患，除依照前款规定报送外，及时向当地安全生产监督管
理局和建管局报告。重大事故隐患报告内容包括：
①隐患的现状及其产生原因；②隐患的危害程度和整改难易程度分析；③隐患
的治理方案。
（5）对排查出的事故隐患，项目应当按照事故隐患的等级进行登记，建立事故
隐患信息档案，并按照职责分工实施监控治理。
2）隐患的处理
（1）对事故隐患要按照“五定原则”进行彻底整改。
（2）对于一般事故隐患，由责任工程师或者有关人员立即组织整改，整改完毕
后报安全生产监督管理部，经验证合格后销项。
（3）对于重大事故隐患，由项目生产经理组织制定并实施事故隐患治理方案，
彻底整改完毕后报安全生产监督管理部，安全总监验证合格后销项。重大事故隐患
治理方案应当包括以下内容：
①治理的目标和任务；②采取的方法和措施；③经费和物资的落实；④负责治
理的机构和人员；⑤治理的时限和要求；⑥安全措施和应急预案。
（4）在事故隐患治理过程中，应当采取相应的安全防范措施，防止事故发生。
事故隐患排除前或者排除过程中无法保证安全的，应当从危险区域内撤出作业人员，
并疏散可能危及的其他人员，设置警戒标志，暂时停产停业或者停止使用；对暂时
难以停产或者停止使用的相关生产装置、设施、设备，应当加强维护和保养，防止
事故发生。
（5）对反复出现的事故隐患，应制定纠正和预防措施，从制度、规程、管理组
织等方面查找原因、消除隐患。
（6）加强对自然灾害的预防。对于因自然灾害可能导致事故灾难的隐患，应当
386曲江电产业园—场馆区 施工组织设计
按照有关法律、法规、标准和本规定的要求排查治理，采取可靠的预防措施，制定
应急预案。在接到有关自然灾害预报时，应当及时向作业单位发出预警通知；发生
自然灾害可能危及生产经营单位和人员安全的情况时，应当采取撤离人员、停止作
业、加强监测等安全措施，并及时向当地人民政府及其有关部门报告。
8.5.5 现场安全防护标准化建设
现场安全带、基坑临边防护、楼梯临边防护、洞口防护需满足安全防护标准化
要求。

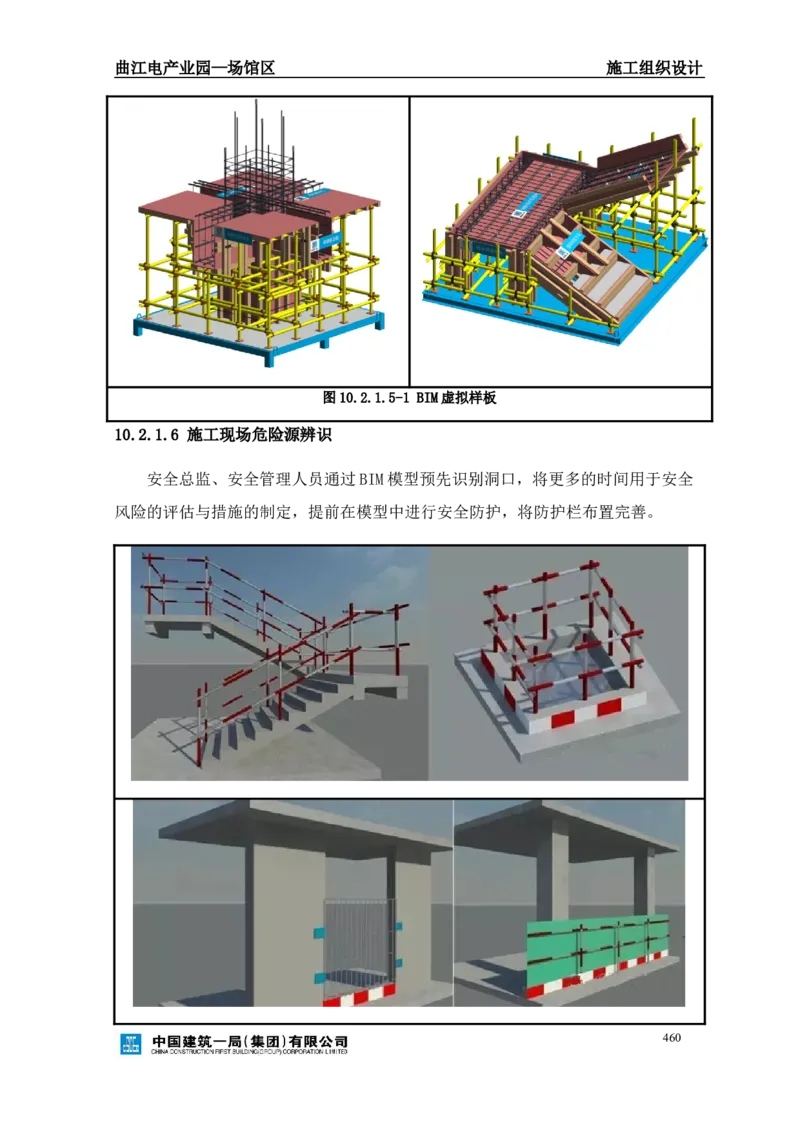

图8.5.5-1 现场临边防护
387曲江电产业园—场馆区 施工组织设计
图8.5.5-2 楼梯防护示意图

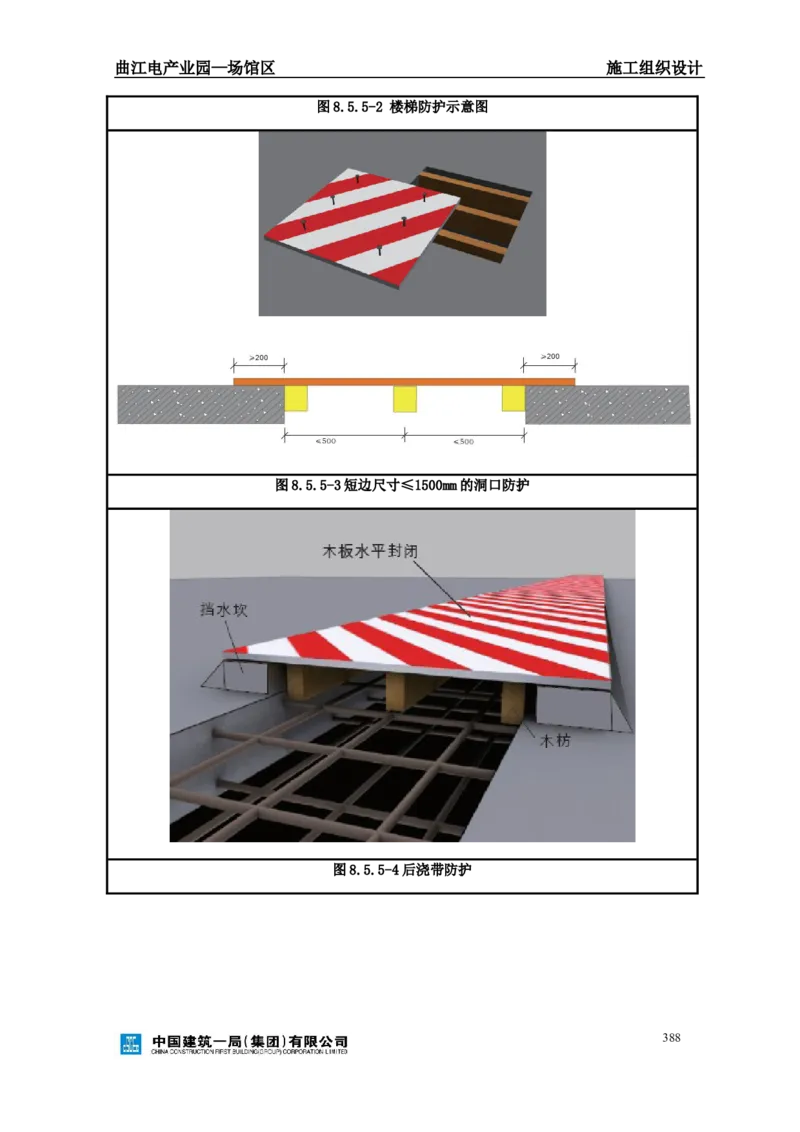

图8.5.5-3短边尺寸≤1500mm的洞口防护
图8.5.5-4后浇带防护
388曲江电产业园—场馆区 施工组织设计
图8.5.5-5短边尺寸＞1500mm的洞口防护
图8.5.5-6电梯井口防护
8.6 文明施工保证措施
8.6.1 文明施工目标
布局合理、场地整洁、环境清洁、设备整齐、材料规整、标志齐全；遵纪守法、
389曲江电产业园—场馆区 施工组织设计
文明用语、文明施工。达到陕西省文明工地要求。
8.6.2 文明施工措施
在整个施工过程中，坚持文明生产，注意环境保护，采取切实有效措施，确保
施工生产文明、有序地顺利进行。
8.6.2.1 成立文明施工管理机构
本工程施工地段位于曲江新区，文明施工的好坏直接影响整个企业的信誉和形
象，所以做好文明施工工作至关重要。根据政府有关部门及业主的有关文明施工管
理规定，结合本工程的施工特点，成立专门的文明施工管理机构，制定出适合本工
程的文明施工管理规定，力争在文明施工中创佳绩。
成立以项目经理普永刚为组长的文明施工领导小组,项目经理部、各工区负责人
应明确分工,落实文明施工现场责任区,制定相关规章制度,确保文明施工现场管理有
章可循。
8.6.2.2 文明施工措施
1）严格遵守国家、西安市和交通部门有关文明施工的规定及曲江建设集团有限
公司的有关规定。
2）加强宣传教育,统一思想,使广大干部职工认识到文明施工是企业的形象,是
队伍素质的反映,是安全生产的保证,以提高员工文明施工和加强现场管理的自觉性。
3）场地管理
①按施工平面布置图实施定位管理,施工现场内所有临时设施均按平面布置图布
置,做到图物相吻合,同时根据工程进度,适时地对施工现场进行整理和调整。
②采用全封闭的标准围蔽, 围蔽按相关管理办法要求；施工场地整体硬化，在
施工现场主要出入口设置大门；无车辆进出时关闭,实行封闭施工。
390曲江电产业园—场馆区 施工组织设计
③施工现场主要出入口明显位置必须安装“十牌两图”。
④施工现场设置的临时设施,包括办公室、宿舍、食堂均采用箱式房。生活区和
施工区明确划分,按规定布置防火设施。建立驻地文明、卫生、防火责任制，并落实
相关负责人管理。
⑤合理布置施工现场给、排水系统。保证给水系统干扰少,设施不渗漏,供水安
全。排水系统连续、顺畅,沟池成网,排水坡不小于 1%,排水沟用砖砌,水泥砂浆抹面,
截面满足需求。
⑥临时用电按施工组织设计布置,不乱接乱拉,供电设施良好,光照充足。在坑洞、
高架、起吊等特殊部位设置自备电源的应急照明,保证停电后操作人员及时撤出。
⑦建筑材料按平面布置图分类堆放,块料起堆交错叠放,杆料、立杆设栏堆放,散
体材料砌池筑围堆放,并挂标识牌。
⑧所有施工人员及管理人员一律佩带证明其身份的标识牌,施工现场出入口设专
职保安,负责对进出人员、车辆进行登记管理。
5）施工现场设置施工公告牌，在有影响行人、行车安全地段，设立规范化、标
准化的栅栏和警示红灯。夜间施工不高声喧哗，进场后及时办理夜间施工许可证，
十点以后，停止机械作业，合理安排工序，安排人工作业。做到便民、利民、不扰
民，杜绝各种野蛮施工现象。
6）做好与施工场地周围的单位和居民的协调与联系工作，并与政府及公安机关
取得联系，加强治安管理，努力创造良好的施工环境条件，预防各种治安事故；加
强职工的治安和道德教育，决不允许有扰民的现象发生。
7）随时保持施工现场的整洁和美观。做到施工现场景观清爽；施工场地及住地
卫生、整洁；不乱倒弃土、建渣和杂物；做到各种材料定点堆放，设备整齐停放，
随时保持施工有序进行。
8）整个施工过程中，都必须认真履行与业主签订合同中的规定或承诺的各种责
任和义务，严格按合同施工。交叉作业的施工单位紧密配合，互相帮助，尽量为交
391曲江电产业园—场馆区 施工组织设计
叉作业提供良好的施工条件，必要时在场地及人员配合上给予协助。
9）建立健全施工现场各项管理制度，加强精神文明建设。业余时间组织职工参
加各种有益的活动。杜绝诸如打架、斗殴之类不文明事件的发生，确保工程施工文
明、有序地进行。
10）弃土外运要遵守相关管理规定，并让其覆盖，确保不扬尘，不撒漏。且保
证运输过程中不影响沿线道路及周边的环境。
11）钻孔桩出渣及时清运出场，不得长期堆放。
12）工程完工后，及时将施工机具、设备及剩余材料等全部清运出场，并将施
工现场清扫干净。
8.6.3 扰民的防范措施
本工程位于市区，周围有居民住宅小区,对产生噪音的设备除定时施工，不扰民
外，另采用除噪技术，把噪音分贝降至最低。并且积极与当地有关部门联系，办理
夜间施工许可证，并张贴公告，以取得当地居民的谅解。本工程全部采用商品砼，
合理安排施工时间。
8.7 消防措施
8.7.1 消防保卫管理制度
1）教育培训制
（1）应急人员的教育培训
对应急人员（义务消防队员）教育和防火、灭火知识的培训，训练扑救初期小火的
技术能力。
（2）施工人员的教育培训
加强群众性消防知识训练，增强自防自救能力；定期进行消防保卫知识的培训
392曲江电产业园—场馆区 施工组织设计
和考核，不合格的人员不得上岗，每周对所有施工人员进行一次消防保卫交底。
2）消防安全协议书制
与劳务队伍签订消防安全协议书，明确责任，劳务队伍必须服从总包管理。
3）检查和整改制
（1）对消防保卫工作定期检查，提出问题限期整改、复查。
（2）检查内容
①各施工队伍人员底数及各队职工“三证”是否齐全。
②消防保卫值班人员是否佩带袖标上岗，门卫及值班人员记录是否完整明确。
4）门卫制度
由保安员昼夜轮流值班，白天对外来人、进出车辆、物资进出场登记，夜间值
班、巡逻、护场，重点是仓库、电工房、办公室保卫。
5）严格遵守陕西省有关消防方面的法令、法规，开工前及时办理“消防安全许
可证”，并配备专职消防安全员。
8.7.2 消防保卫措施
1）消防器材配备：
表8.7.2-1
序号 名称 布置地点 布置标准
按总平面布置图和现场临时消防
1 消防栓 基坑周边、每楼层
设计
2 工具架 基坑周边 每30m布1个
库房、作业面、用火点、用火 每25m²1个，4个一组，组间间
3 灭火器
点下方作业面 距≤30m
消防器材、设备布置处要有明显防火标志；消防器材、管道与其它工程发生冲
突时，施工人员不得擅自处理，要请示上级，经批准后方可更改。非火警不得动用
393曲江电产业园—场馆区 施工组织设计
消防器材、管道；专人负责，定期检查、维护、保养。
5）其他消防措施
表8.7.2-2
序号 名称 措施点 措施点标准
1）作业前准备
用火作业必须经项目安全部审批，办理当日有效的
用火证，专人看火，变换地点要重新办理。
共性要求
2）作业中要求
任何人不准擅自动用明火，使用明火要远离易燃
物，并备消防器材。
1）作业前要求
（1）操作人员有资格证。
（2）接线要求：电焊机不得接在建筑物、机械设
备及金属架上。
（3）作业面要求
** 错误的表达式 **风速≥五级，停止作业。
** 错误的表达式 **无易燃、易爆、化学品或采取
1 用火作业
隔离措施。
** 错误的表达式 **每25m²设一个灭火器。
电、气焊作 2）作业后要求
业
作业完毕切断电源、气源，检查确认操作区内无火
险隐患。
3）氧气、乙炔瓶存放、使用要求
（1）氧气、乙炔瓶严禁放在动火地点下方，并有
效遮盖，夏季不得曝晒。
（2）使用时，两瓶间距≥5m，两瓶距用火点
≥10m。
（3）建筑内禁止存放氧气乙炔瓶
（4）禁止使用液化石油气钢瓶。
（5）严禁用明火检查漏气情况。
运输 有资格的专业运输单位负责运输、装卸
易燃、易
2
爆、化学品
存放 符合安全要求，并报安全部批准
3 库房、宿舍 加强管理 严禁吸烟、任意拉电线、使用电炉等有明火的电器
394曲江电产业园—场馆区 施工组织设计
序号 名称 措施点 措施点标准
区 设施。
4 临电 加强管理 符合要求
5 吸烟管理 设吸烟室 专人管理，现场禁止吸烟
共性标准 挂、立齐全
6 警示标志 禁止标志 禁止吸烟、禁止烟火、禁止带火种
警告标志 注意安全、当心火灾、当心爆炸、当心触电
8.8 CI管理措施
8.8.1 管理目标
统一、规范的CI形象可以不断提升公司的经营理念，创造和形成统一的公司形
象，提高公司的凝聚力和竞争力，强化公司对社会的责任，严格执行中建《项目管
理标准化形象手册》，创“CI示范奖”。
8.8.2 管理体系
1）CI管理组织结构岗位职责
表8.8.2-1 主要岗位及部门的文明施工管理职责一览表
岗位/部门
序号 文明施工管理职责
名称
1）认真贯彻执行相关法律、法规和各项规章制度，对本工程的CI
负责。
2）组织项目副经理、安全生产监督管理部门、综合办公室制定本项
1 项目经理 目CI管理制度。
3）每月定期组织施工现场的CI，发现不符合因素，发出整改指令。
组织制定整改措施，并负责落实，对各级提出管理方面的问题，要定
时、定人、定措施予以解决。
1）组织学习有关的标准、规定。
2 安全总监
2）组织实施本项目制定的CI管理的各项措施。
395曲江电产业园—场馆区 施工组织设计
岗位/部门
序号 文明施工管理职责
名称
3）会同综合协调管理部、安全生产监督管理部门进行CI的目标和
范围的划分。
1）组织本专业工程施工人员学习有关CI的标准、规定。
项目副经 2）组织实施本专业工程CI的各项措施。
3
理
3）会同综合协调管理部、安全生产监督管理部进行专业项目部CI
的目标和范围的划分。
1）负责编制本工程CI的技术措施。
项目总工
4
程师 2）参加项目部组织的CI检查，对检查出的问题编制相应的整改措
施。
专业工程
5 1）认真执行本项目CI的各种技术措施，并向班组做好技术交底。
师
1）认真落实有关CI的规定，督促进入施工现场的职工遵守各项规
章制度以保障执行。
安全生产
6 监督管理
2）深入现场检查CI落实情况，发现不符合因素及时纠正。
部
3）在项目副经理领导下，定期组织CI的检查，做好检查记录。
1）认真学习有关的CI各项规定，并向各部门转发。
2）规划好CI布置管理工作，制作并布置安装好整个施工、办公及
总包综合
生活区的CI设施，做好CI设施的管理工作，发现有损坏或遗失的设施
7 管理协调
要及时修复或重新制作购买安装就位。
部
3）加强后勤生活的管理工作，使项目部管理和施工人员有一个良好
的生活休息场所，保障项目施工顺利进行。
1）负责购置本项目的文明施工用品，并保证此类用品符合国家标准
及地方政府有关规定，对不符合标准的用品，禁止发放使用。
物资设备
8
管理部
2）按文明施工要求做好材料堆放和物品储存，对物品运输应加强管
理，保证CI得以落实。
8.8.3 项目CI形象策划
1）大门与围墙
（1）有门楼式大门（用于主大门）
396曲江电产业园—场馆区 施工组织设计
图8.8.3-1门楼式大门整体效果图
（2）围墙
沿现场四周设置240厚围墙，围墙最低处2.5m，每隔5设置370*370砖柱，围
墙顶部设200mm高单侧墙帽，向场地内侧，具体做法如下：
图8.8.3-2砌体围墙CI做法
2）标牌
（1）施工图牌
①十二个图牌内容：企业标志、总公司企业理念、企业简介、工程概况、管理
人员名单及监督电话、工程平面布置图、文明施工规则、十项安全技术措施、消防
保卫制度、进入施工现场须知、环境保护管理制度，另增两个报栏（安全知识宣传
栏、读报栏）。
②图牌位置：进入大门主干道左侧，由东至西按顺序排列，确保安装达到稳固、
美观，内容文字排列规范。
③施工图牌做法。
397曲江电产业园—场馆区 施工组织设计

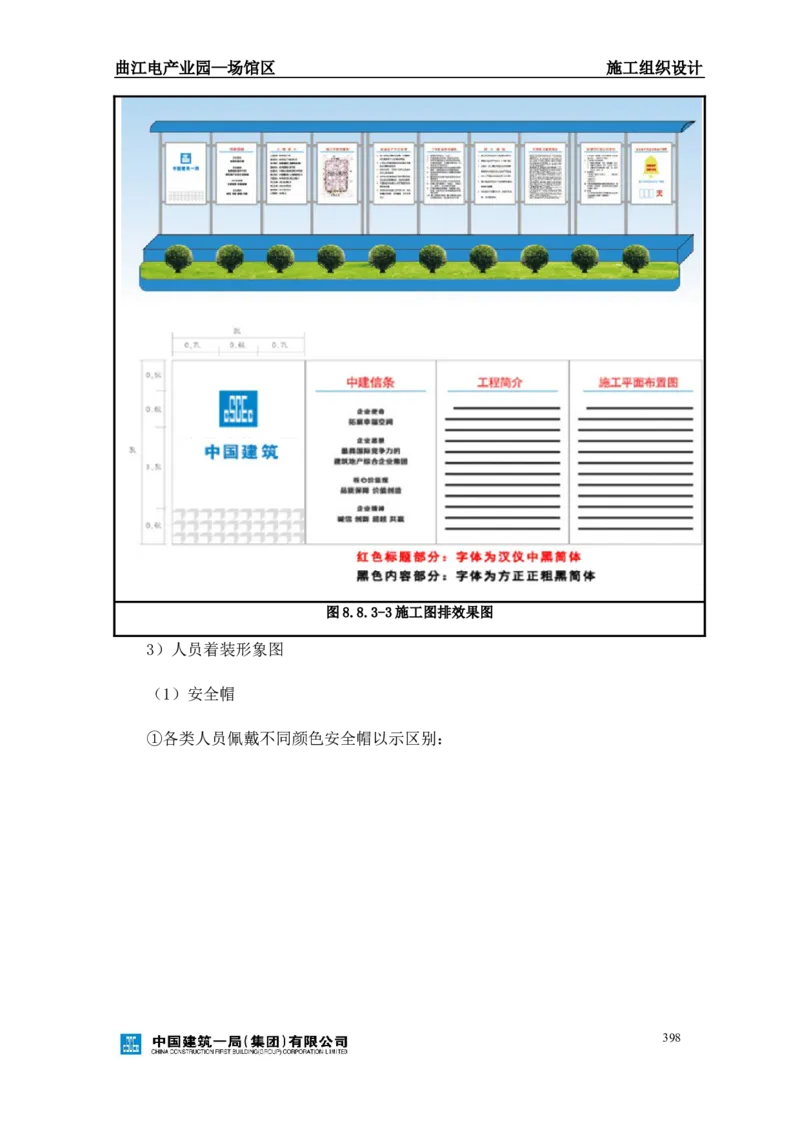

图8.8.3-3施工图排效果图
3）人员着装形象图
（1）安全帽
①各类人员佩戴不同颜色安全帽以示区别：
398曲江电产业园—场馆区 施工组织设计
图8.8.3-4安全帽效果图
②在安全帽上方粘贴或喷绘企业标志。
（2）服装及胸卡示意图
4）现场办公室及生活和生产用临时建筑
（1）现场办公室
①材料：彩板房。
②外部形象：墙体为白色，门为彩板本色、窗为铝合金玻璃窗，对开推拉门，
外墙面屋檐下30mm为中建兰色，踢脚线处刷30mm中建兰色。
③内部形象：墙体、顶棚为彩板原色（白色），地面为000mm黄色
600mm×600mm地面砖，窗帘为浅蓝色百叶窗。
（2）现场会议室或接待室
①外部形象：同办公室。
②内部形象：同办公室，会议桌为高挡长圆弧型胡桃木饰面桌。
399曲江电产业园—场馆区 施工组织设计
图8.8.3-5会议室
图8.8.3-6桌旗 图8.8.3-7企业宗旨
（3）现场门卫室
①外部形象：彩板房，房檐边缘部分、门窗及房体边角均刷5cm中建蓝色带，
门上须粘贴门牌，形式同办公室门牌，室内主墙面设责任图牌，形式同办公室内图
牌。
②内部形象：室内摆放办公桌、凳各一个，桌上摆放桌牌、登记本等，桌凳为
普通木制（值班室不得安放床铺），窗帘为蓝色，地面为瓷砖或水泥地。
（4）现场宿舍
①材料：箱式房。
②外部形象：墙体为乳白色。门为中建兰色、窗为铝合金玻璃窗，对开推拉门。
外墙面屋檐下30mm为中建蓝色，踢脚线处刷30mm中建蓝色。
③内部形象：墙体、顶棚为彩板原色（白色），地面为黄色600mm×600mm地面
400曲江电产业园—场馆区 施工组织设计
砖。窗帘为浅蓝色百叶窗。
④生活区要求整洁、卫生、并设置晾衣区、垃圾箱等。
（5）现场食堂
①外部形象：外部形象同生活区。
②、内部形象：地面墙面按文明施工要求贴白色瓷砖，灶台贴大理石面层。要
求设纱门、纱窗、纱罩等，生熟食分设刀、板并分别贮藏。
（6）现场卫生间
①卫生间要求人与便坑比例为20：1，门牌按宿舍规范。
②内部地面：墙面<1.8m>贴地砖和白色瓷砖，并备有自动冲水箱及管理制度、
卫生责任人图牌等。
（7）机械设备
①配电箱，色彩为黄色，通用规格。箱柜左边居中d粘贴中建标志，尺寸为
8×8cm（大配电箱）和5×5cm（小配电箱）、蓝标黑色，右边门为有电警示标志。
做好安全防护，防护栏设门、上锁，用Φ20圆钢焊制，然后刷好红白分色油漆。
②塔吊，每台塔吊的后臂双面布置A式组合，尺寸为1.4×6.5m，蓝标和“
”专用字体组合，如下图。
401曲江电产业园—场馆区 施工组织设计
图8.8.3-8塔吊效果图
8.9 降低成本措施
8.9.1 工程成本控制管理措施
1）组织措施
实行项目经理责任制。施工成本管理的组织结构和人员，明确各段施工成本管
理人员的任务和职能范围、权利和责任，编制成本控制计划和详细工作流程图。
在本项目中，由项目经理实行经济责任制度，施工人员依据有关文件、合同、
施工组织设计、公司内部台班价格等做好各自的施工成本计划，由预算人员做好施
工员的成本计划的核算。
2）技术措施
在施工中采取技术措施对工程造价控制是必不可少的措施，对一个施工项目能
提出不同的施工技术方案，然后对不同的技术施工方案进行以经济技术分析比较，
采取最优方法进行施工。
（1）钢筋工程
402曲江电产业园—场馆区 施工组织设计
钢筋综合下料：工程钢筋采用“优化配筋，综合下料”的方法进行管理。底板
钢筋采用直螺纹连接技术，在满足接头错开百分率的要求最大限度采用整条钢筋连
接，避免钢筋切割短头的浪费；对于Ⅰ级钢筋进行冷拉处理，其伸长4%左右既起到
除锈作用，又节约钢筋，通过钢筋的下料控制，可以节约钢筋。
（2）钢筋短料的使用
利用钢筋长料使用的配筋剩余短料，可以进行对焊连接后使用于现场防护，减
少相关投入。
（3）混凝土工程
水泥砂浆地面一次抹面技术的应用：水泥砂浆地面，可根据装修要求标高采用
细石混凝土一次成活，原浆压光，减少工序，增加地面的耐磨强度，防止空鼓开裂，
减少日后作找平层的施工工序，从而降低工程成本，另外对于车道地面有横向坡度
要求，考虑在结构施工同时设置坡度，减少装修投入。
（4）均衡流水施工组织
合理划分施工流水段和结构施工流水段，采取均衡流水施工的方法，编制合理
双T板吊装计划，结合框架梁柱的施工进度，合理安排人员、机械、材料的施工，
提高施工效率，从而降低施工成本。
3）经济措施
在编制施工成本计划时，要对管理目标提出风险缝隙，并针对不同的风险制定
不同的防范措施，定时动态比较项目投资和实际值和计划值，严格控制和审核各项
费用的支出，对节约的奖励措施。
4）合同措施
成本控制管理以合同为依据，所以我们坚持按合同办事，对已完的合格工程进
行计量，及时向监理部门和建设单位报月工程进行完成量。
8.9.2 降低成本其它管理措施
403曲江电产业园—场馆区 施工组织设计
1）认真会审图纸，积极提出修改意见，加强合同预算管理，增创工程预算收入。
2）对土建、水电等工程进行一体化统筹安排，选择最佳的施工组织方式、交叉
施工程序安排，减少交叉好施工和工序交替的次数，缩短各道工序的时间，优化设
计施工方案，采取先进的施工工艺和方法，有效地降低工程成本。
3）根据材料需用量计划，选择合格的材料供应方，确保材料质高价低，按用料
时间进场。建立材料用量台帐，根据消耗定额，限额领料，集中管理减少浪费。认
真清点周转材料进出，及时回收，妥善保管，按时进场及退场，节省租费。合理规
划施工现场平面布置，减少二次搬运，节省工人。
4）投入先进高效的机械设备，加强机械维修保养及工序施工协调，提高作业率，
保证进度，节省费用。
5）落实技术组织措施。落实技术组织措施，以技术优势来取得经济效益，是降
低成本的一个重要方法。在工程项目的实施过程中，通过推广新技术、新工艺、新
材料都能够起到降低成本的目的。
6）加强劳动力管理，提高劳动生产率
改善劳动组织，优化劳动力的配置，合理使用劳动力，减少窝工；加强技术培
训，提高工人的劳动技能、劳动熟练程度；严格劳动纪律，提高工人的工作效率，
压缩非生产用工和辅助用工。
7）加强材料管理，节约材料费用
根据施工需要合理储备材料，以减少资金占用；加强现场管理，合理堆放，减
少搬运，减少仓储和摊基损耗；特别对一些贵重材料、进口材料、特殊材料配件更
要加强监管和保护；通过落实限额领料，严格执行材料消耗定额；坚持余料回收，
正确核算消耗水平；合理使用材料，推广代用材料；推广使用新材料。
8.10 成品保护措施
1）加强项目部的人员管理工作
404曲江电产业园—场馆区 施工组织设计
项目部管理人员与现场施工队齐抓共管的管理方式，即项目经理与施工队总负
责人抓宏观控制，保证工期和质量；现场经理同技术部门、材料部门以及安全员、
责任工程师与施工队现场管理人员(生产负责人、技术员)抓细部管理，提高工作效
率，以减少不必要的劳动消耗。
2）严格执行材料消耗定额，施工材料的领用和发放，必须按施工任务书下达的
数量，严格执行限额领料。贯彻节约有奖、浪费有罚的原则。施工中应密切注意现
场进料情况，防止损坏丢失。
3）合理使用材料，严禁长料短用、优材劣用。施工废料应及时回收利用，如短
钢筋头可加工马凳，作拉勾、支撑筋等；落地灰可清理回收再利用；废短木料，竹
胶板可留做预埋盒子等。尽量减少浪费。
4）施工现场按计划用水用电，定期检查维修上下管线阀门。防止漏水现象发生，
机电设备防止空转，使用节能机电用品等。
5）尽量减少其它各专业施工带来的二次返工现象，做好成品保护工作
技术人员在施工前应认真地核对施工图纸，做好相互的技术交底，保证各种预
埋位置正确，减少重新剔凿修补所耗费的人工。
6）部分材料随需要随进场，减少搬运次数，节约二次搬运费。并避免过早、过
量进场造成材料积压，要尽量减少退料。
7）提高机械效率，及时清退闲置机械，尽量减少机械台班，节约中小型台班费。
8）回填土所需土方利用开挖土方，节约运费和购置费。
9）各种施工方案要综合考虑，多方案比较，择优实施。
8.11 疫情防控措施
8.11.1 复工前准备工作
为有效防范新型冠状病毒疫情的发生，妥善化解疫情安全隐患。成立以大项目
405曲江电产业园—场馆区 施工组织设计
总监为组长的疫情防护领导小组，下设以项目经理为组长的实施小组，实施小组分
设综合协调组、技术支持组、资金管理组、物质保障组、会议卫生组、食宿管理组、
监督教育组、水电保障组8个工作小组。
各小组具体分工如下：
1）综合协调组
主要职责：协助项目经理成立疫情防控工作小组并将分包纳入管理；负责与政
府、建设、分包以及监理单位的对接工作；配备足够的专职卫生员、保安人员；负
责项目开复工审批程序以及征得当地行政主管部门及公司同意。
2）技术支持组组
主要职责：协助项目经理成立疫情防控工作小组，编制项目复工计划，编制
《“项目预防和控制新型冠状病毒感染”返工人员管理应急方案》和《新型冠状病
毒感染的肺炎疫情防控方案》，并监督方案的执行和落实情况。
3）资金管理组
主要职责：负责建立项目防控资金的预算工作，为项目疫情防控资金的科学使
用提供依据；负责项目口罩、消毒水、喷洒器具、体温计等防控物资采购资金审核
审批，并及时与建设单位沟通，确保疫情防控资金充足及专款专用工作。
4）物资保障组
主要职责：负责配齐疫情防控物资；建立防控物资台账以及疫情防控物资发放
台账并及时对疫情防控物进行盘点，对不足物资及时进行补充购买。
5）食宿管理组
主要职责：负责确保食品卫生安全，一是严把食源关，加强源头防控。食堂所
有食材具有源头追溯记录，使用具有资质的供应商提供的食材，同时要求供货商配
送、有关人员采买过程中佩戴口罩。
6）监督教育组
406曲江电产业园—场馆区 施工组织设计
主要职责：负责建立疫情防控小组人员带班值守制度；负责住宿区、入场区测
温点的每日测温工作，对项目管理人员以及分包人员进行测温，并做好测温记录，
每日每人测温两次以上，凡是发现发热人员立即上报采取隔离措施。
7）会议卫生组
主要职责：与项目消毒人员一起负责每天对办公区以及生活区早晚各消毒一次；
监督项目保洁厨师、项目全体员工及时做好垃圾清运。
8）水电保障组
主要职责：负责疫情防控期间办公生活区的水电暖供应；水电保障组每天排专
人负责巡检办公生活区的水电供应管线，发现问题及时修复，保证防控期间的水电
供应不出现问题。
8.11.2 复工后防疫工作
对所有入场人员组织疫情防控专项教育，实行分区分时管理，尽量减少人员交
叉流动，对新进场人员必须实施监督性医学观察，由专职卫生员早晚监测体温和身
体状况，并做好记录。
8.11.3 人员管控
1）入场人员必须实行分区分时管理，尽量减少人员交叉流动；
2）必须对所有入场人员组织疫情防控专项教育；
3）新进场人员必须实施监督性医学观察，由专职卫生员早晚监测体温和身体状
况，并做好记录。
8.12 危大工程管理
根据《建设工程安全生产管理条例》（国务院令第393号）、国家住房和建设
部《危险性较大的分部分项工程安全管理规定》住房和城乡建设部令第37号、建办
407曲江电产业园—场馆区 施工组织设计
质〔2018〕31号《危险性较大的分部分项工程安全管理规定》有关问题的通知、
《陕西省房屋建筑和市政基础设施工程危险性较大的分部分项工程安全管理实施细
则》陕建发[2019]1116号文；本工程属于危大工程的分项工程主要有深基坑开挖及
支护工程、塔吊安拆工程、高大模板支设工程、钢结构工程。
针对以上危大工程，为保证项目工作安全有序推进，我项目部制定专项管理措
施，主要从以下六个方面进行管理：
8.12.1 方案的编制与审批
1）项目部在危大工程施工前组织工程技术人员编制专项方案。
2）实行施工总承包的，专项方案应当由施工总承包单位组织编制。危大工程实
行分包的，专项方案可以由相关专业分包单位组织编制。
3）专项方案应当由施工单位技术负责人审核签字、加盖单位公章，并由总监理
工程师审查签字、加盖执业印章后方可实施。
4）危大工程实行分包并由分包单位编制专项方案的，专项方案应当由总承包单
位技术负责人（或代理人）及分包单位技术负责人（总工程师）共同审核签字并加
盖单位公章。
5）危大工程专项施工方案的主要内容应当包括：
（1）工程概况：危大工程概况和特点、施工平面布置、施工要求和技术保证条
件；
（2）编制依据：相关法律、法规、规范性文件、标准、规范及施工图设计文件、
施工组织设计等；
（3）施工计划：包括施工进度计划、材料与设备计划；
（4）施工工艺技术：技术参数、工艺流程、施工方法、操作要求、检查要求等；
（5）施工安全保证措施：组织保障措施、技术措施、监测监控措施等；
408曲江电产业园—场馆区 施工组织设计
（6）施工管理及作业人员配备和分工：施工管理人员、专职安全生产管理人员、
特种作业人员、其他作业人员等；
（7）验收要求：验收标准、验收程序、验收内容、验收人员等；
（8）应急处置措施；
（9）计算书及相关施工图纸。
（10）危大工程方案编制计划如下表（A类方案均需进行专家论证）
表8.12.1-1
序号 专项施工方案名称 编制人 完成时间 审批人 类别
1 土方开挖施工方案 专业分包单位 2020.7.10 公司总工 A
2 基坑支护及排水施工方案 专业分包单位 2020.7.10 公司总工 A
3 高支模专项施工方案 技术工程师 2020.10.10 公司总工 A
4 钢结构卸载方案 专业分包单位 2020.2.10 公司总工 A
5 屋架网架系统安装方案 专业分包单位 2021.2.10 公司总工 A
8.12.2 危险源辨识
表8.12.2-1
风险发 可能导致
风险 生 风险源 的 等
序号 风险源描述 应采取的控制措施
名称 性质 级
部位 事故类型
开挖深度超过 2 物的不 深度超过 2m 的基
米的基坑，未按 安全状 高处坠落 Ⅲ 坑施工，需设置临
标准设临边防护 态 边防护措施
基坑开 超 过 2 米 的 基 设置人员上下专用
管理缺
挖、锚 坑，未搭设人员 高处坠落 Ⅲ 通道，经检查验收
基坑 陷
1 索支 上下无专用通道 合格方可使用
工程
护、基
坑防护 坑（槽)边1m内不
在基坑边1米内
管理缺 得堆土、堆料和停
堆土、堆料、停 坍塌 Ⅰ
陷 放机具，危险时要
置机具
加固
机械设备施工与 物的不 机械伤害 Ⅲ 对操作人员进行安
409曲江电产业园—场馆区 施工组织设计
槽边距离不符合
安全状 全培训和交底，严
规定，小于安全
态 格按要求进行施工
距离
基坑临边防护不 作业区设置警示
管理缺
全或者夜间未设 机械伤害 Ⅲ 牌，夜间加设红色
陷
置红色标志灯 灯标志
未按规定进行支 工程施工应设置专
护变形检测，或 管理缺 人进行检测，发现
坍塌 Ⅲ
支护已有变形未 陷 支护结构变形立即
有措施调整 进行调整
应在基坑中间层设
垂直作业上下无 管理缺 置空中隔离网，防
物体打击 Ⅲ
隔离 陷 止物体坠落造成伤
害
应安排专人对基坑
周围道路进行定期
未按规定对毗邻
管理缺 的检测，防止由于
管线道路进行沉 其他伤害 Ⅱ
陷 沉降对道路管线造
降检测
成的破坏，从而发
生安全事故
施工区域内设置临
时性或永久性排
未设置有效的排 管理缺
坍塌 Ⅳ 水，疏通原有排泄
水措施 陷
谁系统，场地内不
得积水
模板拆除设专人看
拆除模板时未设
管理缺 护，拆除现场设警
置警戒线和无监 物体打击 Ⅲ
陷 戒区，无关人员不
护人看护
得进入
加强安全教育，模
材料放置时压住 板物料放置避开危
模板铺 管理缺 火灾、触
电线、或气焊管 Ⅱ 险源，加强安全巡
设、钢 陷 电
线 检，放置错误的立
模板 筋及管
2 即修正
工程 线等安
装、模
对模板加工操作人
板拆除 未按规定要求支 管理缺
坍塌 Ⅱ 员进行详细交底，
拆模板 陷
多级管理
各种模板存放不
对模板加工操作人
整齐、过高等现 管理缺
物体打击 Ⅳ 员进行安全培训和
象不符合安全要 陷
交底
求
主体施 施工现场配电系统
施工 未达到三级配 管理缺
工临时 触电 Ⅱ 应采用三级配电、
3 临时 电、两级保护 陷
用电、 二级漏电保护系统
用电
现场及
办公区 固定式设备未使 管理缺 触电 Ⅱ 用电设备必须有各
410曲江电产业园—场馆区 施工组织设计
用专用开关箱， 自专用的开关箱，
未执行“一机、 严格执行“一机一
陷
一闸、一漏、一 闸一漏一箱”配电
箱”的规定 及保护的使用要求
保护接地、保护接
保护接地、保护 管理缺
触电 Ⅲ 零在同一电网中不
接零混乱或共存 陷
能同时使用
保护零线未单独 管理缺 保护零线应单独敷
触电 Ⅱ
敷设，并作它用 陷 设，不作它用。
在临时配电箱的周
电箱安装位置不
边两米范围内不得
当，周围杂物 管理缺
触电 Ⅱ 堆放杂物以便操
多，没有明显的 陷
作，保持道路畅通
安全标志
且设置安全标志
开关箱内的电器和
临时用 电箱内的电器和
导线严禁有任何带
电 导线有带电明露 管理缺
触电 Ⅲ 电明露部位，相线
部分，相线使用 陷
不得使用端子板进
端子板连接
行连接
电箱内多路配电 配电箱内多路配电
管理缺
无标记，引出线 触电 Ⅲ 应有标记 电箱下引
陷
混乱 出线应整齐
接触带电导体或
人的不
接触与带电体 对操作人员进行安
安全行 触电 Ⅱ
（含电源线）连 全培训和技术交底
为
通的金属物体
人的不 电源应由专业电工
电工不按规定程
安全行 触电 Ⅲ 操作，按有关规定
序送电
为 程序送电。
消防设施、工 消防器械应按照西
管理缺
具、器材设置不 火灾 Ⅱ 安市消防规定进行
陷
符合规定 设置。
对易燃、易爆等物
易爆、易燃物品 管理缺
火灾 Ⅱ 品应配设相对应的
动火作 无消防器材 陷
消防器械。
业、消
防设施
建筑内外无消防 对于建筑内外应设
4 消防 配备及 管理缺
通道或通道不畅 火灾 Ⅲ 置消防规范专属通
安装、 陷
通 道
消防通
道设置
消防重点部位
（木工加工场、 施工现场每一个加
管理缺
配电室或仓库 火灾 Ⅱ 工棚应逐个对消防
陷
等）未配备消防 器具的配备
器材
办公区消防设施 管理缺 火灾 Ⅲ 办公区域内应在消
411曲江电产业园—场馆区 施工组织设计
防通道及走廊内设
缺失 陷
置消防器具
办公区域内应将消
办公区安全消防 管理缺
火灾 Ⅲ 防通道设置为专属
通道堵塞 陷
通道
电气焊作业应设置
电气焊明火作业 管理缺 完好有效的施工场
火灾 Ⅲ
违章操作 陷 地，确定电焊与气
焊之间的安全距离
维修工具、用具 管理缺 对于维修工具及用
物体打击 Ⅱ
未放稳 陷 具应放置平稳地面
对各工种工人进行
安全教育培训，进
维保人员未穿防
管理缺 坠落摔倒 出场工人严格进行
滑鞋、未系挂安 Ⅲ
陷 伤害 防滑鞋、安全带检
全带
查，未按规定禁止
入场
旋挖机指挥人员
管理缺 对于机械的指挥员
不了解旋挖机机 机械伤害 Ⅲ
陷 进行机械施工培训
械性能
机电人员检查，并
做好检查记录，损
制动欠佳，有溜 管理缺
机械伤害 Ⅱ 坏的及时更新或修
坡现象 陷
护，符合安全要求
机械安 后方能投入使用
装、机
大型 械使 设备修理时，悬 设备修理中，悬空
管理缺
5 机械 用、机 空部件未采取固 机械伤害 Ⅱ 部件应采取固定措
陷
作业 械维 定措施 施，防止机械伤害
修、机
械拆除 项目部对操作人员
土体不稳定，有
管理缺 进行安全培训和交
发生坍塌危险时 坍塌 Ⅲ
陷 底；严格按要求进
仍继续作业
行施工
施工标志，防护 施工标志、防护设
管理缺
设施损毁失效时 机械伤害 Ⅲ 施修护经检查合格
陷
仍继续作业 方可施工
土石方作业前，应
查明施工场地明、
暗设置物（电线、
在电缆 1m 范围 管理缺 地下电缆、管道、
触电 Ⅲ
内作业 陷 坑道等），严禁在
电缆敷设区 1m 内
作业。如发生意外
及时处理。
基础不符合要求 倒塌 Ⅱ 塔吊的轨道基础或
管理缺
混凝土基础必须经
412曲江电产业园—场馆区 施工组织设计
过设计验算，验收
合格后方可使用，
基础周围应修筑边
陷
坡和排水设施，并
与基坑保持一定安
全距离。
由机电人员检查塔
吊的限位、保险装
限位、保险装置 管理缺 置，遇到有故障应
吊物坠落 Ⅱ
不起作用 陷 立即予以排除，符
合要求后方可继续
施工
由机电人员检查塔
起重钢丝绳磨 管理缺 吊的钢丝绳，有磨
吊物坠落 Ⅱ
损、断丝超标 陷 损、断丝超标情况
立即予以更换
由机电人员检查，
管理缺
索具不符合要求 吊物坠落 Ⅲ 不符合要求立即予
陷
以更换
每道附着装置的撑
杆布置方式、相互
附墙装置不符合 管理缺 间隔和附墙距离应
倒塌 Ⅲ
要求 陷 按原厂规定，自制
撑杆应有设计计算
书。
由机电人员检查设
漏电保护器未设 管理缺 备的漏电保护器装
触电 Ⅱ
或失效 陷 置，发现问题及时
予以解决
由机电人员检查设
接地接零不符合 管理缺 备的接地接零情
触电 Ⅱ
要求 陷 况，发现问题及时
予以解决
在无载荷情况下，
塔身与地面的垂直
度偏差不得超过
管理缺
垂直度偏差超标 倒塌 Ⅲ 4/1000。如垂直度
陷
超标，重新调整架
体，检测合格方可
施工
塔吊不得靠近架空
输电线路作业，如
限于现场条件，必
架空线路防护不 管理缺
触电 Ⅲ 须在线路旁作业
符合要求 陷
时，必须采取安全
保护措施。塔吊与
架空输电导线的安
全距离应符合规
413曲江电产业园—场馆区 施工组织设计
定。
遇有六级以上大风
或大雨、大雪、大
雾等恶劣天气时，
大风、雨雪、浓 应停止塔吊露天作
管理缺
雾等恶劣天气作 倒塌 Ⅲ 业。在雨雪过后或
陷
业 雨雪中作业时，应
先经过试吊，确认
制动器灵敏可靠后
方可进行作业。
对进场作业的机械
未按规定验收、 管理缺
机械伤害 Ⅱ 进行定期的保养及
保养 陷
检查
严格控制工人高温
工人连续超负荷
作业时长，应在施
作业或现场饮用 管理缺
高温伤害 Ⅲ 工现场茶水亭设置
易燃材 水供给不足，造 陷
夏季 绿豆汤、藿香正气
料堆 成中暑
6 高温 水等预防中暑
放、高
作业
温施工
现场加工棚、材 应在现场加工棚设
管理缺
料堆场灭火器配 火灾 Ⅱ 置消防器械，防止
陷
备不齐 由于高温发生火灾
电动搅拌机的操 管理缺 检修或更换，使操
触电 Ⅲ
作台无绝缘措施 陷 作平台绝缘可靠
对保护零线进行例
未使用保护接零
管理缺 行检查，接地电
或接地电阻不符 触电 Ⅱ
陷 阻，分阶段进行测
合规定
试
设置缓冲物，缓冲
上料斗和地面之 管理缺
机械伤害 Ⅱ 物废止时，及时更
间无缓冲物 陷
换
各个转动结构无 管理缺 设防护罩，工人不
混凝 机械伤害 Ⅱ
混凝土 防护罩 陷 宜着宽松的服装
7 土工
拌制
程
列入安全教育内容
作业前不进行试 管理缺 和安全操作规程
机械伤害 Ⅲ
机 陷 中，班前教育，禁
止作业前不试机
在有监护人的情况
进料时头手伸入 管理缺
机械伤害 Ⅲ 下，停机检查和检
料斗和机架之间 陷
修，安全教育
操作规程中严禁此
运料时用手或工 管理缺 行为，发现此情况
机械伤害 Ⅱ
具伸入筒内扒料 陷 及时制止，并对工
人进行安全教育
414曲江电产业园—场馆区 施工组织设计
料斗升起时须可靠
料斗升起时有人 管理缺 固定料斗后方可进
机械伤害 Ⅱ
员在料斗下 陷 入坑底检修，且专
人看护
料斗升起时须可靠
检修料斗清理料
管理缺 固定料斗后方可进
坑时没把料斗固 机械伤害 Ⅲ
陷 入坑底检修，且专
定
人看护
有人进入筒内操 管理缺
机械伤害 Ⅲ 专人看护
作时无专人监护 陷
列入安全教育内容
和安全操作规程
作业后未将料斗 管理缺
机械伤害 Ⅲ 中，班前教育，作
降落在坑底 陷
业后必须将料斗降
落至料斗坑
搅拌机运输时未 管理缺 锁链可靠，若升起
机械伤害 Ⅱ
将料斗固定 陷 料斗，须固定牢固
运料中相互追逐 管理缺 安全教育，发现此
高处坠落 Ⅲ
超车 陷 情况予以制止
管理缺
卸料时双手脱把 高处坠落 Ⅲ 安全教育和劝阻
陷
车道板上有杂物 管理缺 安全检查，及时清
高处坠落 Ⅱ
并有砂等 陷 除杂物
车道板宽度过小
设置1.5m宽的车道
（ 单 向 小 于 管理缺
高处坠落 Ⅱ 板，车道板有防滑
手推车 1.4m，双向小于 陷
措施
2.8m）
车道板搭设两头 管理缺 杜绝探头板，搁置
高处坠落 Ⅱ
没有搁置平稳 陷 时，用钉子等固定
车道板下横楞顶
管理缺
撑没有按规定设 高处坠落 Ⅲ 按规定设置
陷
置
车子向料斗倒料 管理缺 料斗前合适位置设
机械伤害 Ⅲ
无挡车措施 陷 置100mm高砖墙
混凝土滑槽没有 管理缺
机械伤害 Ⅱ 固定牢靠
固定牢靠 陷
混凝土 使用滑槽操作部 管理缺
机械伤害 Ⅲ 设1.2m高防护栏杆
泵 位无护身栏杆 陷
管理缺 安全教育和强力禁
站在滑槽上操作 机械伤害 Ⅲ
陷 止
415曲江电产业园—场馆区 施工组织设计
泵送混凝土架子 管理缺
机械伤害 Ⅲ 固定牢靠
搭设不牢靠 陷
输送泵使用前未 管理缺
机械伤害 Ⅱ 安全检查和试运行
经检查 陷
混凝土泵未停放 管理缺 停放稳当后方可作
机械伤害 Ⅲ
稳当就作业 陷 业
垂直泵送管道直
管理缺
接接在泵的输出 机械伤害 Ⅲ 必须设置弯头管
陷
口上
设置缓冲物，缓冲
泵送管道和支架 管理缺
机械伤害 Ⅱ 物废止时，及时更
之间未用缓冲物 陷
换
泵送管道与钢筋 管理缺
机械伤害 Ⅱ 安全检查，断开
和模板直接连接 陷
泵送管道和脚手 管理缺
机械伤害 Ⅱ 安全检查，断开
架相连 陷
将磨损的管道用 管理缺
机械伤害 Ⅲ 安全检查
在高压区 陷
作业前未进行耐 管理缺
机械伤害 Ⅲ 作业前试运行
压实验 陷
作业前未对泵的 管理缺
机械伤害 Ⅱ 作业前试运行
整体做检查 陷
列入安全教育内容
泵机运转时将手 管理缺 和安全操作规程
机械伤害 Ⅱ
或铁锹伸入料斗 陷 中，发现此情况立
即制止
列入安全教育内容
管理缺 和安全操作规程
泵送时开启管道 机械伤害 Ⅲ
陷 中，发现此情况立
即制止
列入安全教育内容
泵送时调整修理 管理缺 和安全操作规程
机械伤害 Ⅲ
正在运转的部件 陷 中，发现此情况立
即制止
列入安全教育内容
输送泵未卸压就 管理缺 和安全操作规程
机械伤害 Ⅲ
检修 陷 中，发现此情况立
即制止
混凝土 料斗在临边时人 管理缺 班前教育，并设置
高处坠落 Ⅲ
施工 员站在临边一侧 陷 可靠临边防护设施
416曲江电产业园—场馆区 施工组织设计
2m 以上小面积
管理缺
混凝土施工无牢 高处坠落 Ⅲ 设脚手架
陷
靠立足点
高处少防护，混
管理缺 配置安全带，临边
凝土施工无安全 高处坠落 Ⅱ
陷 防护按规定设置
带
专业电工在混凝土
插入式振动器无 管理缺
触电 Ⅱ 施工作业前 24 小
漏电保护 陷
时，检查检修
插入式振动器操
管理缺 班前教育，安全教
作人员无培训上 触电 Ⅱ
陷 育
岗
插入式振动器电 不得拖拽电缆线，
管理缺
缆线不满足所需 触电 Ⅲ 可移动开关箱或配
陷
的长度 置足长电缆
列入安全教育内容
插入式振动器电 管理缺 和安全操作规程
触电 Ⅲ
缆线上堆物 陷 中，发现此情况立
即制止
列入安全教育内容
插入式振动器电 管理缺 和安全操作规程
触电 Ⅱ
缆线被挤压 陷 中，发现此情况立
即制止
列入安全教育内容
用电缆线拖拉或
管理缺 和安全操作规程
吊挂插入式振动 触电 Ⅱ
陷 中，发现此情况立
器
即制止
专业电工在混凝土
插入式振动器使 管理缺
触电 Ⅲ 施工作业前 24 小
用前未经检查 陷
时，检查检修
列入安全教育内容
插入式振动器在
管理缺 和安全操作规程
检修作业间断未 触电 Ⅲ
陷 中，发现此情况立
切断电源
即制止
插入式振动器的 管理缺
物体打击 Ⅲ 更换
软管出现断裂 陷
室内地坪混凝土 管理缺 设置足够照明，无
其他伤害 Ⅱ
施工无足够照明 陷 黑暗死角
列入安全教育内容
小车运输中倒退 管理缺 和安全操作规程
高处坠落 Ⅲ
行走 陷 中，发现此情况立
即制止
417曲江电产业园—场馆区 施工组织设计
列入安全教育内容
清理地面时向下 管理缺 和安全操作规程
物体打击 Ⅲ
乱抛杂物 陷 中，发现此情况立
即制止
使用磨石子机没 管理缺 配备手套，靴等安
触电 Ⅱ
有安全防护用品 陷 全防护用品
列入安全教育内容
磨石子机上载人 管理缺 和安全操作规程
机械伤害 Ⅱ
或堆物 陷 中，发现此情况立
即制止
板墙独立梁柱混
管理缺
凝土施工站在模 高处坠落 Ⅱ 设施工操作脚手架
陷
板或支撑上
预应力灌浆未按 管理缺 按操作规程和要求
机械伤害 Ⅲ
规定压力进行 陷 进行
混凝土分层浇筑，
高大模 一次浇筑的厚度不
混凝土爆模造成 管理缺
板混凝 坍塌 Ⅲ 超过400mm，严格
堆载集中 陷
土 按施工方案和交底
说明书进行
临边防护按《建筑
施工高处作业技术
混凝土 管理缺
临边洞口无防护 高处坠落 Ⅱ 规程》《防高坠专
养护 陷
项方案》等相关规
定和要求设置
项目经理部管理
项目经理部管理人
人员未对模板加
管理缺 员对模板加工操作
工操作人员进行 综合事故 Ⅱ
陷 人员进行安全培训
安全培训和交
和交底；
底；
项目管理人员未
管理缺 建立健全项目部各
制定木工加工消 火灾 Ⅲ
陷 项管理制度
防安全制度；
木模板
模板加工工人未 进行培训，合格后
模板 施加工
8 熟练掌握模板加 管理缺 方可上岗，未经培
工程 及运输- 机具伤害 Ⅲ
工机械的正确使 陷 训或不合格者不得
人
用方法； 上岗
模板加工工人不
管理缺 举行消防演习，提
了解消防器材的 火灾 Ⅲ
陷 高工人认识
正确使用方法；
现场施工人员不 建立健全防火应急
了解遇火灾等紧 管理缺 预案，举办消防演
火灾 Ⅱ
急情况的应急响 陷 习，落实责任和应
应措施，导致发 急措施
生火灾时不能及
418曲江电产业园—场馆区 施工组织设计
时采取有效措
施，使事态扩大
模板加工工人不
了解模板及木方 管理缺 进行详细交底，多
物体打击 Ⅲ
堆放要求，可能 陷 级管理
造成模板倾覆；
模板起重吊装人 由取得吊装资格证
管理缺
员未正确掌握模 物体打击 Ⅲ 的专人负责模板起
陷
板起吊技术要求 吊
木工加工机械用
现场按“一机一闸
电未执行“一机 管理缺
触电 Ⅱ 一箱一漏”配置到
一闸一箱一漏” 陷
位，监督乱拉乱接
的管理规定；
木工加工机械使 管理缺
机具伤害 Ⅱ 更换
用倒顺开关； 陷
圆盘锯锯片上方
未正确安装保险
挡板和滴水装 管理缺 安装保险挡板和滴
机具伤害 Ⅱ
置，在木材传送 陷 水装置，不得拆除
过程中锯片伤
木模板 人；
施加工
及运输- 圆盘锯锯片的安
机 装，未保持与轴
同心；锯片锯齿
不尖锐，连续缺 管理缺 严格检查，及时更
机具伤害 Ⅲ
齿2个，裂纹长 陷 换或校正
度超过 20mm，
裂缝末端未冲止
裂孔；
压刨床刨刀与刨
床台面的水平间
使用符合规定的刨
隙 未 在 10 ～ 管理缺
机具伤害 Ⅲ 刀，水平间隙保持
30mm 之间，使 陷
在10～30mm
用带开口槽的刨
刀
木方或模板现场 项目经理部管理人
存放时，码放高 管理缺 员对模板加工操作
坍塌 Ⅱ
度超过规定，或 陷 人员进行安全培训
未码放整齐； 和交底；
木模板
施加工 木模板加工过程
及运输- 中，产生木屑的
法 同时，产生大量 管理缺
尘肺 Ⅱ 配备个人防护用品
的可吸入粉尘， 陷
操作人员未配备
个人防护用品；
在模板加工过程 管理缺 失聪 Ⅲ 组织工人参加体
419曲江电产业园—场馆区 施工组织设计
中噪声的产生，
操作人员未配备 检，配发个人防护
个人防护用品， 陷 用品并采取措施降
可能导致耳聋等 低粉尘和噪音
职业病的发生；
在进行圆盘锯作
业时，操作人员 管理缺 进行安全教育，制
机具伤害 Ⅲ
戴手套进行作 陷 止此类现象
业；
圆盘锯启动后，
管理缺 进行安全教育，制
未等待转速正常 机具伤害 Ⅲ
陷 止此类现象
后进行锯料；
进行圆盘锯木工
加工作业时，操 管理缺 进行安全教育，提
机具伤害 Ⅱ
作时站在与锯片 陷 高操作者技能水平
同一直线上；
进行平刨作业
管理缺 进行安全教育，制
时，手在料后推 机具伤害 Ⅲ
陷 止此类现象
行；
进行平刨作业
管理缺 进行安全教育，制
时，戴手套送料 机具伤害 Ⅲ
陷 止此类现象
接料；
进行模板及其它 进行安全教育和悬
木工作业时，有 管理缺 挂警示牌，配备灭
火灾 Ⅱ
操作人员在木工 陷 火器并在安全处设
房内吸烟； 吸烟室
模板加工制作未
设置专门加工
房，木工房内没 模板加工房单设，
管理缺
有良好的通风设 尘肺 Ⅱ 通风良好，降尘设
陷
施，未安装洒水 施到位
木模板
设备或除尘设备
施加工
等降尘；
及运输-
环
模板加工施工过
程中，未及时对 每日做到工完场
管理缺
地面上洒落的木 火灾 Ⅱ 清，加工房内垃圾
陷
屑及刨花进行清 及时清运至指定处
扫；
项目经理部管理人
操作人员不了解
管理缺 员对模板加工操作
大型钢 大钢模堆放安全 综合事故 Ⅲ
陷 人员进行安全培训
制模板 管理要求；
和交底；
维修、
堆放及
操作人员不了解
运输-人 管理缺 进行培训，合格后
大钢模起吊及运 物体打击 Ⅲ
陷 方可上岗，未经培
输安全管理；
训或不合格者不得
420曲江电产业园—场馆区 施工组织设计
上岗
大模板的存放未 基础作夯实硬化处
满足自稳角的要 管理缺 理，场地无积水，
坍塌 Ⅱ
求，或模板下无 陷 存放满足自稳角要
坚实地基； 求
大模板的堆放 目测检查，质量不
管理缺
时，支腿未与模 物体打击 Ⅱ 合规定的即进行整
陷
板牢固衔接； 修处理
没有支腿的定型
加强安全教育和交
大型钢 大钢模板，存放
管理缺 底，背靠物体应牢
制模板 时靠在其它物体 坍塌 Ⅲ
陷 固可靠，模板下脚
维修、 上，造成模板滑
采取固定措施
堆放及 移倾倒；
运输-法
大模板垂直吊运
加强安全教育和交
时，采用一个吊
管理缺 底，杜绝单点起
点起吊，或吊点 物体打击 Ⅲ
陷 吊，需两点对称起
设置不对称现
吊
象；
吊装时指挥和安全
模板吊装时，未 管理缺 人员须在场监护，
物体打击 Ⅲ
放稳即脱钩； 陷 待模板就位充分，
固定可靠方可摘钩
小型钢
模板加工人员不 项目经理部管理人
制模板
了解小钢模的正 管理缺 员对模板加工操作
维修、 综合事故 Ⅱ
确拼装顺序及连 陷 人员进行安全培训
堆放及
接固定要求 和交底；
运输-人
项目经理部管理人
小钢模未按要求
管理缺 员对模板加工操作
高度及方法存 坍塌 Ⅲ
小型钢 陷 人员进行安全培训
放；
制模板 和交底；
维修、
堆放及 项目经理部管理人
运输-法 未按要求吊运模 管理缺 员对模板加工操作
物体打击 Ⅲ
板及扣件 陷 人员进行安全培训
和交底；
模板、架料工程
所使用的脱模 设置化学危险品专
管理缺
小型钢 剂、油漆、稀料 火灾 Ⅱ 用仓库，材料分类
陷
制模板 等未放置在仓库 存放于各仓库
维修、 中储存；
堆放及
运输-环 库房附近未设置
管理缺 消防器材根据库房
足够的消防器 火灾 Ⅱ
陷 面积足额配备到位
材。
墙、柱 项目经理部管理 管理缺 综合事故 Ⅱ 项目经理部管理人
模板安 人员未对模板安 陷 员对模板加工操作
421曲江电产业园—场馆区 施工组织设计
装人员进行安全
培训和技术交
底，操作人员不
了解模板安装方 人员进行安全培训
法，模板支撑不 和交底；
牢，混凝土浇筑
过程中发生倾
装-人 覆；
模板安装人员不
了解高处作业相 项目经理部管理人
关安全防护要 管理缺 员对模板加工操作
高处坠落 Ⅲ
求，在模板安装 陷 人员进行安全培训
过程中未正确使 和交底；
用安全防护设施
组合小钢模的连
材料进场入库执行
接件包括：U形
严格的检验制度，
卡、L 形插销、
管理缺 拆除下来的连接件
螺栓、扣件等材 坍塌 Ⅲ
陷 由专人进行修复，
料不合格，造成
不能修复予以报废
混凝土施工过程
退场
中连接件脆断；
木制模板板强度
墙、柱 不够，造成混凝
管理缺 按设计采购对应合
模板安 土施工过程中模 坍塌 Ⅱ
陷 格模板
装-料 板发生倾覆或坍
塌；
模板支撑架料钢
管及扣件材料达
不到标准要求，
管理缺 材料进场入库执行
造成混凝土施工 坍塌 Ⅱ
陷 严格的检验制度
过程中支撑钢管
或扣件发生变形
或脆断；
墙模一侧模板安
装完成后，未将
管理缺 加强安全教育和交
模板做临时固 物体打击 Ⅲ
陷 底
定，导致模板倾
倒；
墙、柱模板安装
墙、柱 时，未设置操作
管理缺 设立操作平台，并
模板安 平台，操作人员 高处坠落 Ⅲ
陷 做好防护设施
装-法 站在模板上作
业；
在六级以上大风
管理缺 停止模板工程任何
天气进行模板安 高处坠落 Ⅲ
陷 作业
装拆除作业；
墙柱模板支撑设 管理缺 坍塌 Ⅱ 墙柱支撑与非承重
在非承重脚手架 陷 脚手架须脱离，加
422曲江电产业园—场馆区 施工组织设计
上，导致混凝土 大安全检查力度，
浇筑过程中，模 可设置支撑预埋固
板及脚手架倾 定点或满堂承重脚
倒； 手架
墙柱模板支撑架
管理缺 严格按设计说明书
管间距超过设计 坍塌 Ⅲ
陷 或方案设计书
值；
当采用泵送混凝
土浇筑时，混凝
控制混凝土坍落度
土泵送施工浇筑
和现场浇筑速度，
速度过快，或浇
管理缺 避免集中荷载过分
筑过程中混凝土 坍塌 Ⅲ
陷 集中，如振动棒长
集中一处浇筑，
时间在同一位置振
导致混凝土拌合
捣
物对模板的侧压
力超过设计值；
模板拆除时，未
拆除前进行详细安
按正确的拆除顺
管理缺 坍塌/高 全交底，规范拆除
序，导致模板意 Ⅱ
陷 处坠落 顺序，杜绝乱拆、
外倒塌或人员高
蛮拆
处坠落；
高处坠
模板拆除时，无 管理缺
落/物体 Ⅱ 设专人看护
人看护； 陷
打击
小钢模拆除时，
物体打 加强安全教育和交
未按要求逐片解 管理缺
击/高处 Ⅱ 底，监护人员及时
体，而是正片拉 陷
坠落 阻止
倒；
项目经理部管理
人员未对模板安
装人员进行安全
项目经理部管理人
培训和技术交
管理缺 员对模板加工操作
底，操作人员不 坍塌 Ⅲ
陷 人员进行安全培训
了解模板支撑间
和交底；
距、斜撑架立等
技术要求，导致
支撑搭设错误；
梁板模
板安装- 模板安装人员不
人 了解高处作业相
项目经理部管理人
关安全防护要
管理缺 员对模板加工操作
求，在模板安装 高处坠落 Ⅲ
陷 人员进行安全培训
拆除过程中未正
和交底；
确使用安全防护
设施；
混凝土施工人员 项目经理部管理人
管理缺
不了解正确浇筑 坍塌 Ⅱ 员对模板加工操作
陷
方法，混凝土集 人员进行安全培训
中浇筑，导致局 和交底；现场浇筑
423曲江电产业园—场馆区 施工组织设计
时须有管理人员在
部荷载过大；
场监督，及时纠正
木制模板板面强 管理缺 按设计采购对应合
坍塌 Ⅱ
度不够； 陷 格模板
模板支撑架料钢
梁板模
管及扣件材料达
板安装- 材料进场入库执行
不到标准要求，
料 管理缺 严格的检验制度，
造成混凝土施工 坍塌 Ⅲ
陷 不合格的材料不得
过程中支撑钢管
进场
或扣件发生变形
或脆断；
未按设计及规范
规定搭设模板支 按方案设计进行交
管理缺
撑，立杆或纵横 坍塌 Ⅲ 底，按交底进行过
陷
向剪刀撑间距不 程中控制
符合规定；
模板支撑未按规
配备扭矩扳手，抽
范要求方法搭 管理缺
坍塌 Ⅲ 样检查，重要部位
设，扣件紧固力 陷
和构件逐个检查
达不到要求；
现浇混凝土模板
严格执行流程管
支撑系统未验收
管理缺 理，上道工序不合
即进行下步作 坍塌 Ⅱ
陷 格不得进入下道工
业，导致模板搭
序
设不合格；
钢筋或混凝土作
业时，模板上施
加强安全教育，模
梁板模 工荷载超过设计 管理缺
坍塌 Ⅲ 板物料分散集中堆
板安装- 规定，或模板 陷
放，避免超载
法 5、物料集中超
载堆放；
严格控制模板架料
模板支撑基础达
管理缺 时间，做好混凝土
不到设计要求的 坍塌 Ⅲ
陷 养护；基础强度达
承载力；
到设计要求
模板支撑下采用
管理缺 杜绝砖垫，选用符
砖垫，未采用符 坍塌 Ⅱ
陷 合规定的垫板
合规定的垫板；
模板作业时，作 加强安全巡检，不
管理缺
业面空洞和临边 高处坠落 Ⅱ 合格，防护不严的
陷
防护不严； 立即修正或加固
模板作业时，作
加强安全巡检，避
业面未按规定满 管理缺
高处坠落 Ⅱ 免探头板出现，同
铺跳板，存在探 陷
时加强安全教育
头板；
424曲江电产业园—场馆区 施工组织设计
现场进行模板加 由专业电工进行线
管理缺
工，机械电线敷 触电 Ⅲ 路敷设，杜绝私拉
陷
设不正确； 私接
人员在未固定的
梁底模上行走， 加强安全教育，提
作业人员作业中 管理缺 升安全意识，正确
高处坠落 Ⅲ
未按规定使用安 陷 佩戴防护用品和使
全带及其它防护 用设施
设施；
模板作业时，作
业面临边无防护 加强安全巡检，临
高处坠
或防护不符合规 管理缺 边按规范设水平
落/物体 Ⅱ
范要求，模板下 陷 网，破损的及时修
打击
未按照要求支水 复或更换
平网；
模板作业时，上
下交叉作业且无 加强现场监督和教
隔离措施，混凝 育，尽量避免交叉
土浇筑过程中未 管理缺 坍塌/高 作业，工具等应设
Ⅱ
按照规定顺序浇 陷 处坠落 工具包夹，提高安
筑，导致局部荷 全意识，按规定顺
载超过设计限 序浇筑
值；
模板拆除作业
时，拆模板无专
人监护；模板拆 管理缺 模板拆除执行严格
坍塌 Ⅲ
除作业，混凝土 陷 的拆除报审制度
强度未达到规定
就提前拆模；
模板拆除作业
时，拆除底模时
下方有人员施 拆除现场设警戒
管理缺
工，未按照设计 物体打击 Ⅲ 区，拆除时不留无
陷
拆除顺序进行， 撑悬空模板
拆模留下无撑悬
空模板；
模板拆除作业
设警戒区，无关人
时，架料抛扔， 管理缺
物体打击 Ⅲ 员不得进入，架料
未设置警戒区 陷
不得抛扔
域；
夜间进行模板拆
尽量避免夜间进行
除作业，无符合 管理缺
高处坠落 Ⅱ 拆除作业，需要时
要求的照明设 陷
保障现场照明条件
备；
高大模板施工 高大模板须经过专
管理缺
时，模板方案未 综合事故 Ⅲ 家论证，且补充完
陷
经过专家论证； 善后方可进行实体
模板支撑未经过 施工，混凝土浇筑
425曲江电产业园—场馆区 施工组织设计
前执行自检，互检
验收，未设置专
和专检验收程序，
用上下通道，采
杜绝安全隐患，设
用吊篮或攀爬架
立专用上下通道不
料；
得攀爬架料上下
8.12.3 专家论证
1）对于超过一定规模的危大工程，施工单位应当组织召开专家论证会对专项方
案进行论证。实行施工总承包的，由施工总承包单位组织召开专家论证会。专家论
证前专项施案应当通过施工单位审核和总监理工程师审查。
2）专家应当从地方人民政府住房城乡建设主管部门建立的专家库中选取，符合
专业要求且人数不得少于5名。与本工程有利害关系的人员不得以专家身份参加专
家论证会。
3）专家论证会后，应当形成论证报告，对专项方案提出通过、修改后通过或者
不通过的一致意见。专家对论证报告负责并签字确认。
4）经专家论证后结论为“通过”的，施工单位可参考专家意见自行修改完善；
结论为“修改后通过”的，专家意见要明确具体修改内容，施工单位应当按照专家
意见进行修改，并履行有关审核和审查手续后方可实施，修改情况应及时告知专家。
结论为“不通过”的，施工单位修改后应当按照相关规定的要求重新组织专家论证。
5）专家组书面论证审查报告应作为专项方案的附件，在实施过程中，项目应严
格按照安全专项方案组织施工。
6）被论证项目的单位按规定支付专家咨询费用。
7）论证后的专项方案及论证资料报中建股份科技部、安全生产监督管理局、市
场与项目管理部备案。
8）关于专家论证会参会人员
超过一定规模的危大工程专项施工方案专家论证会的参会人员应当包括：
（1）专家；（2）建设单位项目负责人；（3）有关勘察、设计单位项目技术负
426曲江电产业园—场馆区 施工组织设计
责人及相关人员；（4）总承包单位和分包单位技术负责人或授权委派的专业技术人
员、项目负责人、项目技术负责人、专项施工方案编制人员、项目专职安全生产管
理人员及相关人员；（5）监理单位项目总监理工程师及专业监理工程师。
9）关于专家论证内容
对于超过一定规模的危大工程专项施工方案，专家论证的主要内容应当包括：
（1）专项施工方案内容是否完整、可行；（2）专项施工方案计算书和验算依
据、施工图是否符合有关标准规范；（3）专项施工方案是否满足现场实际情况，并
能够确保施工安全。
10）关于专项施工方案修改
超过一定规模的危大工程专项施工方案经专家论证后结论为“通过”的，施工
单位可参考专家意见自行修改完善；结论为“修改后通过”的，专家意见要明确具
体修改内容，施工单位应当按照专家意见进行修改，并履行有关审核和审查手续后
方可实施，修改情况应及时告知专家。
8.12.4 现场管理
1）施工单位项目负责人（项目经理）是危险性较大的分部分项工程安全管控第
一责任人，必须在危险性较大的分部分项工程施工期间现场带班，超过一定规模的
危险性较大的分部分项工程施工时，施工单位项目负责人（项目经理）应当带班检
查。
2）施工单位应当对危大工程施工作业人员进行登记，对作业人员进行安全技术
交底，并做好记录。
3）项目专职安全生产管理人员应当对专项方案实施情况进行现场监督，对未按
照专项方案施工的，应当要求立即整改，并及时报告项目负责人，项目负责人应当
及时组织限期整改。
4）施工单位应当按照规定对危大工程进行施工监测和安全巡视，发现危及人身
427曲江电产业园—场馆区 施工组织设计
安全的紧急情况，应当立即组织作业人员撤离危险区域。
8.12.5 现场验收
1）对于按照规定需要验收的危大工程，施工单位应当联合监理单位组织相关人
员进行验收。验收合格的，经项目技术负责人签字确认后，方可进入下一道工序。
2）对于超过一定规模的危大工程验收合格后，施工单位应当在施工现场明显位
置设置验收标识牌，公示验收时间及责任人员。
3）超过一定规模的危大工程验收人员应当包括：
（1）总承包单位和分包单位技术负责人或授权委派的专业技术人员、项目负责
人、项目技术负责人、专项施工方案编制人员、项目专职安全生产管理人员及相关
人员；
（2）监理单位项目总监理工程师及专业监理工程师；
（3）有关勘察、设计和监测单位项目技术负责人。
（4）不少于2名参与专家论证的专家。
8.12.6 关于监测方案内容
进行第三方监测的危大工程监测方案的主要内容应当包括工程概况、监测依据、
监测内容、监测方法、人员及设备、测点布置与保护、监测频次、预警标准及监测
成果报送等。
8.12.7 现场安全管理
1）施工单位应当在施工现场显著位置公告危大工程名称、施工时间和具体责任
人员，并在危险区域设置安全警示标志。
2）专项施工方案实施前，编制人员或者项目技术负责人应当向施工现场管理人
428曲江电产业园—场馆区 施工组织设计
员进行方案交底。
3）施工现场管理人员应当向作业人员进行安全技术交底，并由双方和项目专职
安全生产管理人员共同签字确认。
4）施工单位应当严格按照专项施工方案组织施工，不得擅自修改专项施工方案。
5）因规划调整、设计变更等原因确需调整的，修改后的专项施工方案应当按照
本规定重新审核和论证。涉及资金或者工期调整的，建设单位应当按照约定予以调
整。
6）施工单位应当对危大工程施工作业人员进行登记，项目负责人应当在施工现
场履职。
7）项目专职安全生产管理人员应当对专项施工方案实施情况进行现场监督，对
未按照专项施工方案施工的，应当要求立即整改，并及时报告项目负责人，项目负
责人应当及时组织限期整改。
8）施工单位应当按照规定对危大工程进行施工监测和安全巡视，发现危及人身
安全的紧急情况，应当立即组织作业人员撤离危险区域。
9）监理单位应当结合危大工程专项施工方案编制监理实施细则，并对危大工程
施工实施专项巡视检查。
10）监理单位发现施工单位未按照专项施工方案施工的，应当要求其进行整改；
情节严重的，应当要求其暂停施工，并及时报告建设单位。施工单位拒不整改或者
不停止施工的，监理单位应当及时报告建设单位和工程所在地住房城乡建设主管部
门。
11）对于按照规定需要进行第三方监测的危大工程，建设单位应当委托具有相
应勘察资质的单位进行监测。监测单位应当编制监测方案。监测方案由监测单位技
术负责人审核签字并加盖单位公章，报送监理单位后方可实施。
12）监测单位应当按照监测方案开展监测，及时向建设单位报送监测成果，并
对监测成果负责；发现异常时，及时向建设、设计、施工、监理单位报告，建设单
429曲江电产业园—场馆区 施工组织设计
位应当立即组织相关单位采取处置措施。
13）对于按照规定需要验收的危大工程，施工单位、监理单位应当组织相关人
员进行验收。验收合格的，经施工单位项目技术负责人及总监理工程师签字确认后，
方可进入下一道工序。危大工程验收合格后，施工单位应当在施工现场明显位置设
置验收标识牌，公示验收时间及责任人员。
14）危大工程发生险情或者事故时，施工单位应当立即采取应急处置措施，并
报告工程所在地住房城乡建设主管部门。建设、勘察、设计、监理等单位应当配合
施工单位开展应急抢险工作。
15）危大工程应急抢险结束后，建设单位应当组织勘察、设计、施工、监理等
单位制定工程恢复方案，并对应急抢险工作进行后评估。
16）施工、监理单位应当建立危大工程安全管理档案。
17）施工单位应当将专项施工方案及审核、专家论证、交底、现场检查、验收
及整改等相关资料纳入档案管理。
18）监理单位应当将监理实施细则、专项施工方案审查、专项巡视检查、验收
及整改等相关资料纳入档案管理。
8.13 应急处置措施
8.13.1 总则
为了维护本项目经理部正常的生产、生活秩序，保障项目经理部及全体人员的
生命、财产安全，有效预防施工现场各种突发事故的发生，或在事故发生时，迅速
有效地控制事态，正确实施各种救援措施，最大限度地减少人员伤亡和财产损失。
8.13.2 应急管理小组组织机构
成立以项目经理为应急总指挥，项目执行经理为应急副总指挥的应急管理领导
430曲江电产业园—场馆区 施工组织设计
小组。
应急总指挥：项目经理（普永刚）
应急副总指挥：执行经理（佟强）
组 员：领导班子、工程部、安监部、质量部、技术部、物资部、机电部、办
公室等各职能部门负责人及成员、专业分包队伍。
8.13.2.1 应急小组组织机构图

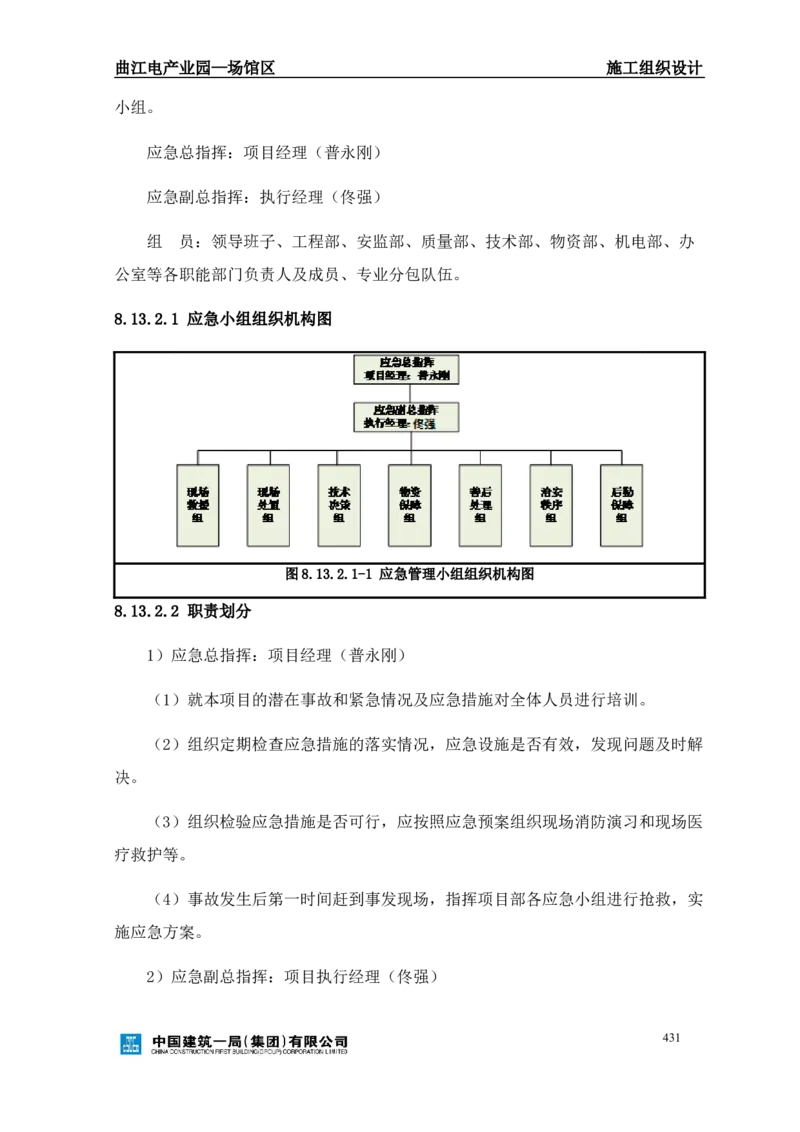

图8.13.2.1-1 应急管理小组组织机构图
8.13.2.2 职责划分
1）应急总指挥：项目经理（普永刚）
（1）就本项目的潜在事故和紧急情况及应急措施对全体人员进行培训。
（2）组织定期检查应急措施的落实情况，应急设施是否有效，发现问题及时解
决。
（3）组织检验应急措施是否可行，应按照应急预案组织现场消防演习和现场医
疗救护等。
（4）事故发生后第一时间赶到事发现场，指挥项目部各应急小组进行抢救，实
施应急方案。
2）应急副总指挥：项目执行经理（佟强）
431曲江电产业园—场馆区 施工组织设计
（1）协助项目经理定期检查应急措施的落实情况，应急设施是否有效，发现问
题及时解决。
（2）协助项目经理处理日常事务。
（3）事故发生后负责领导各小组成员进入应急响应程序。
3）各小组事故应急响应职责：
（1）现场救援组
组长：程鹏飞、杜博
组员：李东东、李伟、万子杨
由项目工程部负责，部门负责人任小组组长，配合项目副经理负责事故抢救调
度指挥，及时调度事故抢救情况，传达领导指令，调集事故抢救队伍、车辆、物资，
向上级主管部门汇报事故情况。
（2）事故调查组
组长：刘劲阳
组员：贺义琪、辛翱
由项目安全生产监督管理部负责，配合安全总监负责协助救护车抢救伤员，负
责调配临时用车。配合安全监督监察机构对事故原因和事故责任进行调查、分析。
（3）技术决策组
组长：刘航
组员：魏竑丞、殷仁院
由项目工程技术部负责，部门负责人任小组组长，负责协助项目经理、项目总
工程师研究制定事故的抢救技术方案和措施，解决事故抢救过程中遇到的技术难题，
并在事故发生后，利用一切可以利用的手段，搜集事故的各类信息，制定处理事故
的整改计划。
432曲江电产业园—场馆区 施工组织设计
（4）物资保障组
组长：李进旺
组员：薛开东、雷晓娜
由项目物资部负责，部门负责人任小组组长，负责根据事故性质及救灾指挥的
要求准备好必要的抢救器材，及时调集救灾所必须的材料设备，确保物资及时供应。
（5）善后处理组
组长：张文婷
由项目综合部负责，配合项目经理负责事故善后处理、参与事故调查，负责工
伤保险待遇落实。负责按应急指挥部要求发布事故信息、救治伤员。负责向上级安
监部门汇报事故情况，组织有关部门，配合生产安全监督管理机构调查分析处理事
故。
（6）后勤保障组
组长：张延云
组员：倪勇、姚丽丽
由项目商务部负责，配合商务经理保证抢险救灾资金和事故善后处理所需资金
及时到位。
（7）治安秩序组
组长：韩博闻
由项目机电部负责，配合机电副经理负责事故发生后的人员疏散、戒严和维持
秩序等工作。
8.13.3 应急管理小组人员名单
表8.13.3-1
433曲江电产业园—场馆区 施工组织设计
序号 职务 姓名 联系方式 备注
1 应急总指挥 普永刚 18840463080
2 应急副总指挥 佟强 18600015183
3 程鹏飞 15029043135
组长
4 杜博 15202987693
现场救
5 李东东 13720776258
援组
6 组员 李伟 18681891595
7 万子杨 13468936572
8 组长 刘劲阳 18392115394
事故调
9 贺义琪 15691748303
查组
组员
10 辛翱 18220184985
11 组长 刘航 18879360118
技术决
12 魏竑丞 18641756155
策组
组员
13 殷仁院 15621102757
14 组长 李进旺 18192268589
物资保
15 薛开东 13572102898
障组
组员
16 雷晓娜 18291408696
17 组长 张文婷 15388649290
善后处
理组
18 组员 王诗婷 13891970026
19 组长 张延云 15129930086
后勤保
20 倪勇 18220775094
障组
组员
21 姚丽丽 13321283614
22 组长 韩博闻 13720738161
治安秩
序组
21 组员 庞钊 17320670524
8.13.4 应急处置工作流程
根据本工程的特点及施工工艺的实际情况,认真的组织对危险源和环境因素的识
434曲江电产业园—场馆区 施工组织设计
别和评价,制定本项目发生紧急情况或事故的应急措施,开展应急知识教育和应急演
练,提高现场操作人员应急能力,减少突发事件造成的损害和不良环境影响。
当出现险情或正在发生险情时, 应急预案随即启动，项目部应急工作小组一方
面将情况如实上报上级部门，向监理、甲方等相关单位汇报,另一方面立即根据事故,
事件类别和严重程度选取针对措施。
图8.13.4-1应急工作流程图
8.13.5 应急事故处理措施
1）应急事故处理流程如下图所示；
紧急事故发生
上报综合部或安全长
人员伤亡
抢险领导小组
现场处置、 上报业主、监
抢险方案确定
送医院抢救 理、设计院
物资、设备到位
进行抢险
抢险结束、恢复生产措施及善后处理、进行总
结
435曲江电产业园—场馆区 施工组织设计
图8.13.5-1应急事故处理流程
2）值班制度：实行昼夜值班制，项目部值班时间如下：早6:30～次日6:30。
3）紧急情况发生后，现场要做好警戒和疏散工作，保护现场，及时抢救伤员和
财产，并由在现场的项目部最高级别负责人指挥，在3分钟内电话通报到值班室，
主要说明紧急情况性质、地点、发生时间、有无伤亡、是否需要派救护车、消防车
或警力支援到现场实施抢救，如需可直接拨打120、110等求救电话。
4）值班人员在接到紧急情况报告后必须在2分钟内将情况报告到紧急情况领导
小组组长和副组长。小组组长组织讨论后在最短的时间内发出如何进行现场处置的
指令。分派人员车辆等到现场进行抢救、警戒、疏散和保护现场等。由综合部在30
分钟内以小组名义打电话向上一级有关部门报告。
5）遇到紧急情况，全体职工应特事特办、急事急办，主动积极地投身到紧急情
况的处理中去。各种设备、车辆、器材、物资等应统一调遣，各类人员必须坚决无
条件服从组长或副组长的命令和安排，不得拖延、推诿、阻碍紧急情况的处理。
6）在整个施工阶段要从人员、设备、材料和制度做好充分的准备工作，一旦遇
到险情能迅速投入抢险工作。
7）对于雨季施工，要及时了解天气信息遇到暴雨天气要委派专人值班，掌握施
工现场情况并及时汇报
8.13.6 事故上报程序
事故发生后，事故发现人应第一时间向施工现场值班室报告，并通知施工现场
急救人员；施工现场值班室向施工现场负责人报告，项目经理必须第一时间赶赴现
场，组织救援并根据事故情况确定是否启动应急预案。
若启动应急预案，执行经理应及时向项目经理、公司负责人、安监部报告；公
司主要负责人、公司应急指挥办公室在一小时内向地方政府主管部门报告（按照法
定程序、如实地向负责安全生产监督管理的部门、建设行政主管部门或其他有关部
门报告，特种设备发生事故的，还应当同时向特种设备安全监督管理部门报告），
436曲江电产业园—场馆区 施工组织设计
并启动公司应急预案。
图8.13.6-1生产安全事故报告流程图
8.13.7 相关事故应急预案
针对本工程具体情况，本工程应急预案编制清单如下：
表8.13.7-1
序号 应急预案名称 备注
1 坍塌事故专项应急预案
2 机械伤害专项应急预案
3 物体打击专项应急预案
4 触电事故专项应急预案
5 起重机倾覆专项应急预案
6 高出坠落专项应急预案
7 火灾事故专项应急预案
437曲江电产业园—场馆区 施工组织设计
8 中暑事故专项应急预案
9 食物中毒专项应急预案
8.13.7.1 坍塌
1）基坑变形过大原因分析
基坑出现过大变形的原因一般有三种：一是土体锚杆松弛，这种情况一般发生
在软塑的粘性土中，针对软塑地层，采取加固处理措施；二是突发性的外来水影响，
如果基坑周围有未处理的地下不明废旧管线，在意外跑水或雨季雨水聚集渗漏至槽
边，会造成基坑过大变形，预防这种情况的措施是，首先须加强基坑变形监测，发
现基坑变形突然增大，及时查找原因，切断外来水源；三是基坑外侧堆载值超过基
坑支护荷载设计条件，造成基坑变形过大，对于该种原因应及时移走基坑边过大堆
载，按基坑支护荷载设计条件使用基坑。
2）基坑变形过大的处理措施
安排专人进行基坑变形观测及巡视，随时掌握基坑变形情况。
随时检查基坑周围地下管线有无渗漏水情况，如发现渗水及时处理。防止地表
水流入边坡土体，造成边坡失稳。
注意槽边附近堆载及重车行驶情况，发现槽外地面堆载超过基坑支护设计规定
的荷载值时，须立即通知有关部门或相关管理人员采取有效措施进行处理。
现场准备足够的人员、设备、材料，并要保证随时能够调用。发现基坑变形达
到报警值时，应连续进行观测，并做好抢险准备，一旦边坡出现险情，首先撤离基
坑内外人员、设备，并采取土方回填、坡脚堆土，地表卸土，钢管支撑等措施，控
制险情进一步发展，尽可能的避免基坑事故。当确定无危险时再采取有效的加固处
理措施。
8.13.7.2 地表裂缝
在整个施工开挖过程中，应连续观察临近地表、地物的开裂、变形情况。一般
情况下，地表发生细小裂纹和紧靠基坑的一般建筑物出现装修层的轻微裂开可以视
438曲江电产业园—场馆区 施工组织设计
作正常，但必须密切追踪发展趋势并及时采取特殊处理。当裂缝出现不断加速并延
伸时，必须停止原定施工过程，修改支护参数并及时加固。当基坑顶部的侧向位移
与当时开挖深度之比超过5‰时，应密切加强观察并及时对支护采取加固措施，必
要时增用其他支护方法。
8.13.7.3 机械伤害、触电事故
工程施工现场各种机械设备、人员较多，为防止机械设备或触电等事故，首先，
项目部应加强对机械设备安全工作的领导，经常性地组织操作人员学习操作规程，
提高安全生产意识，排查设备故障，发现问题，及时纠正，消除隐患。其次，机械
设备操作人员必须持有有关部门颁发的操作证，并熟悉设备的构造、原理、性能及
安全技术要求，严禁操作人员违规操作和机械设备带“病”作业。
1）应急措施
漏电触电发生后，当事人应当及时向应急小组报告，采取有效的措施。若操作
人员触电后，应尽快使触电者脱离电源，实施抢救。
当提升设备出现事故时，立即将现场人员迅速撤离，通知应急救援小组，组织
人员对井架、电动葫芦（卷扬机）、联接件的安全隐患进行处理。
2）应急程序
发生事故后，当事人应立即报告现场工长，报告内容为事故发生的时间、地点、
单位、事故的简要情况、伤亡人数。由现场工长通知应急小组指挥长，同时，迅速
联系119、120处理事故现场。
立即启动应急救援预案，成立现场救援组，实施现场救援工作和调查处理。事
故发生地的有关人员必须严格保护事故现场，并采取必要的措施抢救人员和财产，
防止事故扩大和损失加重，确因抢险需要移动现场物件时，必须做出标志、拍照、
详细记录和绘制现场图，并妥善保存现场主要痕迹、物证等。
事故现场救援组到达后，应按照职责分工，立即开展救援工作，听取事故发生
相关机械班组的汇报，分析事故发生原因，制定抢险方案，并按分工组织实施。
439曲江电产业园—场馆区 施工组织设计
8.13.7.4 火灾事故
事故发生后，当事人应立即报告应急小组指挥长，同时现场由工长迅速联系
119、120处理事故现场。指挥长立即启动应急救援预案，立即组织人员营救受害人
员，组织撤离或者采取其他有效保护措施保护危害区域内的其他人员，不得拖延、
推委。采取必要措施减少事故损失，防止事故蔓延扩大。
8.13.7.5 起重机倾覆预案
1）目的：在塔机安拆过程中，因基础不均匀沉降、结构件变形、焊缝 开裂、
线路故障、操作失误、拼装工艺错误等原因造成塔机倾覆事故时，避免或减少财产
损失和人员伤亡。
2）特点：基础倾斜与不均匀沉降；地脚螺栓或标准节连接螺栓破断；钢结构件
焊缝开裂、诱蚀与严重变形；传动与运行机构发生故障；控制线路连接错误；安全
限位、保险或装置失效；吊具与吊索发生破断；作业工艺流程有误；操作失误等将
导致塔机发生倾覆事故。塔机发生倾覆时，将导致设备钢结构件严重扭曲变形、折
断、破损、整机损坏、人员伤亡及对周围环境造成严重损坏的事故。
3）应急措施：
（1）在塔机安拆作业范围设置警戒线；
（2）当塔机基础发生倾斜与不均匀沉降时，立即终止作业，疏散人群，并卸除
荷载；
（3）吊具、吊索发生破断时，立即检查更换；
（4）其他情况发生时，立即终止作业，必要时将已安装部件进行解体，其他事
项按塔机事故处理体系采取措施。
8.13.7.6 物体打击预案
1）目的：为控制和减少塔机在安拆作业过程中因物体打击事故发生所造成的人
员伤亡，迅速有效的开展抢救，采取积极的措施保护伤员生命，减轻伤情，减少痛
440曲江电产业园—场馆区 施工组织设计
苦，特制订本预案。
2）特点：主要是构件吊装时造成物件之间或物件与作业人员之间造成作业人员
遭受物体打击事故；按塔机安拆工艺流程实施过程中，整机倾覆或物件从高空坠落，
造成人员伤害、死亡事故。
3）应急措施：
（1）现场应急小组立即组织人员对受伤者进行抢救，停止现场作业活动和其他
工作，警戒和保护事故现场，疏散闲杂人员，及时将事故情况上报，并保持联系。
（2）抢救伤员时，在伤情允许的情况下，按急救常识处理，伤情严重者，尽量
当场施救，排除现场周围事故，防止二次伤害，拨打120急救电话，将伤员送往就
近医院抢救。
（3）保护事故现场和维持现场秩序，做好当事人、周围人员询问记录，根据具
体分工，处理好善后工作，保持与相关部门联系。
8.13.7.7 高空坠落预案
1）目的：避免发生高空坠落事故，加强监控管理。一旦发生高坠伤害事故，首
先对伤害人员进行立即抢救，尽可能减少事故造成的人员伤亡和财产损失。
2）特点：塔机安拆施工，多数是高空作业范畴，在构件拼装、螺栓紧 固、线
路连接、操作平台行走、上下塔机等均存在高空坠落的危险，可能会造成人员休克、
残疾及死亡或设备损失，也可能会造成事故迟报、漏报和不正确处理。
3）应急措施：
运用最快的交通工具或其他措施，及时把伤者送往临近医院抢救，途中尽量减
少颠簸，同时密切注意伤者呼吸、脉搏、血压及伤口情况。
8.13.7.8 模板坍塌应急处置措施
1）危险性分析：架体或杆件、节点受到的荷载作用超过其承载能力发生失稳和
坍塌造成人员伤亡和财产损失。
441曲江电产业园—场馆区 施工组织设计
2）事故可能发生的区域：所有模板支设区域。
3）事故前可能出现的征兆：钢管出现锈蚀、麻抗等现象，支撑立杆弯曲，扣件
连接异常且局部磨损严重，钢管保养不到位开裂。
4）预防措施：
（1）模板作业时，指定专人指挥、监护，出现位移时，必须立即停止施工，将
作业人员撤离作业现场，待险情排除后，方可作业。
（2）楼面混凝土输送管敷设应尽量减少弯管的用量及缩短管线的长度，并且每
层用铁架固定在柱侧，楼面用软弹性的材料如轮胎等做管的支垫，同时为解决混凝
土输送泵水平力对模板支顶系统稳定的影响，在支顶各楼层周边加水平杆顶在周边
梁侧。
（3）混凝土浇筑前，必须等下部支撑楼板混凝土强度达到要求且下部的满堂架
支撑未拆除的前提下，方可进行上部高支模部位混凝土浇筑。
（4）拆模间歇时，应将已活动的模板、拉杆、支撑等固定牢固，严防突然掉落、
倒塌伤人
5）现场处置
（1）施工项目在班组作业前必须要结合工作环境进行有针对性的安全技术交底。
并保持出入口畅通。
（2）在施工危险区域悬挂对口警示标志，设专人监护。按规定设防护措施。保
持出入口畅通，有计划清理拆除下来的材料，严禁阻塞通道。
（3）当支模在拆除过程中发生大面积倒塌、坍塌，不要慌张，保持镇静，注意
事态的发展情况、方向及受影响的位置，有序指挥员工疏散。
（4）在坍塌过程中不要盲目抢险，有危及用电安全的，应立刻切断电源，确认
未有继续坍塌危险的情况下，组织抢救人员，采取有效措施进行抢救工作，首先抢
救受伤人员，再抢救集体财产。
442曲江电产业园—场馆区 施工组织设计
（5）对伤员进行现场急救处理。
（6）立刻设危险区域，并设警示标志，设专人监护，保护事故现场。
8.13.7.9 中暑事故的预防及应急预案
夏季施工气候炎热，建筑工人普遍在露天和高处作业，劳动强度大，时间长，
随时都有发生中暑的可能。因此，加强夏季的防暑降温工作是保护职工身体健康，
保证完成生产任务的一项重要措施。预防中暑事故基本要求：采取综合的措施，切
实预防中暑事故发生，从技术、保健、组织等多方面去做好防暑降温工作。
1）组织措施
（1）加强防暑降温工作的领导，在入暑以前，制订防暑降温计划和落实具体措
施。
（2）加强对全体职工防暑降温知识教育，增强自防中暑和工伤事故的能力。注
意保持充足的睡眠时间。
（3）根据本地气温情况，适当调整作息时间，利用早晨、傍晚气温较低时工作，
延长休息时间等办法，减少阳光辐射热，以防中暑。还可以根据施工工艺合理调整
劳动组织，缩短一次性作业时间，增加施工过程中的轮换休息。
（4）贯彻《劳动法》，控制加班加点；加强工人集体宿舍管理；切实做到劳逸
结合，保证工人吃好、睡好、休息好。
2）技术措施
（1）进行技术革新，改革工艺和设备，尽量采用机械化、自动化，减轻建筑业
劳动强度。
（2）在工人较集中的露天作业施工现场中设置休息室，室内通风良好，室温不
宜超过30度；工地露天作业较为固定时，也可采用活动布幕或凉棚，减少阳光辐射。
（3）在车间内操作时，应尽量利用自然通风天窗排气，侧窗排气，也可采用机
械通风措施，向调温作业点输送凉风，或抽走热风，降低车间气温。
443曲江电产业园—场馆区 施工组织设计
8.13.7.10 食物中毒事故应急预案
急救措施：发现饭后多人有呕吐、腹泻等不正常症状时，要及时向工地负责人
报告，并拨打急救电话120。
8.13.8 应急救援物资准备
表8.13.8-1
序号 物资设备 规格型号 功能 存放位置 数量 要求状况
1 安全帽 / 安全防护 应急仓库 30顶 完好
2 担架 / 抢救伤员 应急仓库 2套 完好
3 氧气瓶 / 抢救伤员 应急仓库 2个 完好
4 灭火器 干粉灭火器 灭火 应急仓库 10组 完好
5 急救箱 40*26*18 急救药品 应急仓库 3套 完好
6 对讲机 DXM-M2 应急联络 应急仓库 10部 完好
7 手套 / 安全防护 应急仓库 100副 完好
GasAlertExtrem 毒害气体检
8 气体检测器 应急仓库 1个 完好
e 测
9 手电筒 雅格 照明 应急仓库 30个 完好
10 扩音器 得胜 告知和疏散 应急仓库 5个 完好
11 应急灯 / 应急照明 应急仓库 10个 完好
12 彩条布 / 覆盖 应急仓库 5000㎡ 完好
13 排水管 PE管 应急排水 应急仓库 50m 完好
14 锥形警示筒 / 应急防护 应急仓库 50个 完好
15 工具箱 应急使用 应急仓库 2个 完好
8.13.9 突发事件应急预案
1）接警与通知
深基坑施工发生安全事故以后，项目部必须立即报告到公司安监部，安监部在
444曲江电产业园—场馆区 施工组织设计
了解事故准确位置、事故性质、伤亡人数及其它有关情况后，立即报告公司分管领
导、主管领导和集团公司有关部门，全过程时间不得超过6小时。
2）指挥与控制
（1）基坑开挖引起地面不均匀沉降，引起附近建筑物的倾斜的指挥与控制。
当发现附近建筑物倾斜达到警戒值1％时或沉降速度达到0.1mm/d时，采取的措
施为：
①立即停止基坑开挖，加强基坑支护，措施为增加锚杆数量，将锚杆间距加密
为500mm；情况较差时，采用φ600钢管临时立柱进行支顶，间距为1m。
②地面加强措施为在基坑周边5.0m范围内采用注浆进行加固土体，地面注浆材
料采用纯水泥浆，注浆压力0.5～1.0Mpa，土体加固深度为8.0m。
③邀请有关专家或加固研究所共同制订建筑物的纠偏方案并组织实施。
（2）突降大雨或暴雨时，立即起动备用水泵抽水，并安排专人不间断观察基坑
的稳定情况。
（3）基坑坍塌事故的指挥控制
发生坍塌事故后，由项目经理负责现场总指挥，发现事故发生人员首先高声呼
喊，通知现场安全员，由安全员拨打事故抢救电话“120”，向上级有关部门或医院
打电话抢救，同时通知项目副经理组织紧急应变小组进行现场抢救。土建工长组织
有关人员进行清理土方或杂物，如有人员被埋，应首先按部位进行抢救人员，其他
组员采取有效措施，防止事故发展扩大，让现场安全负责人随时监护边坡状况，及
时清理边坡上堆放的材料，防止造成再次事故的发生。在向有关部门通知抢救电话
的同时，对轻伤人员在现场采取可行的应急抢救，如现场包扎止血等措施。防止受
伤人员流血过多造成死亡事故发生。预先成立的应急小组人员分工，各负其责，重
伤人员由水、电工协助送外抢救工作，门卫在大门口迎接救护的车辆，有程序的处
理事故、事件，最大限度的减少，人员和财产损失。
445曲江电产业园—场馆区 施工组织设计
8.13.10 应急救援路线及联系
8.13.10.1 应急救援路线
表8.13.10.1-1
救援路线（1）：西安市第四医院：项目南门→春临五路→公田五路→航天东路→西安市第四
医院
446曲江电产业园—场馆区 施工组织设计

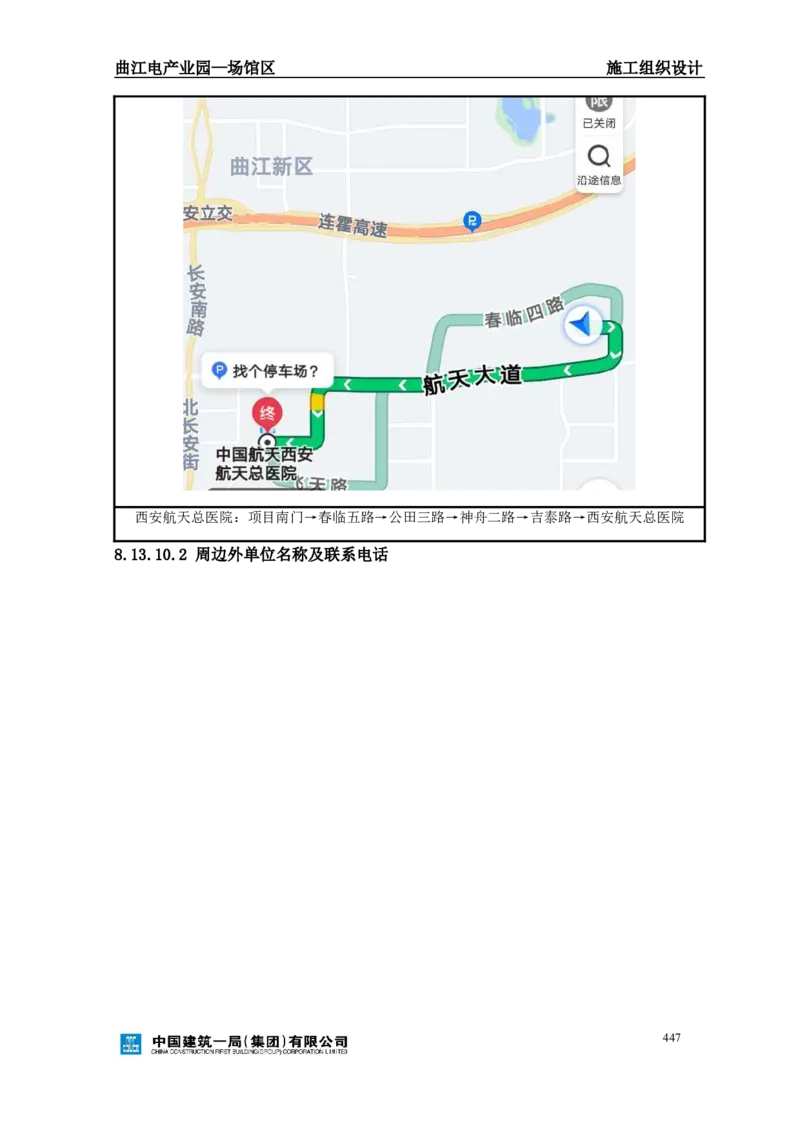

西安航天总医院：项目南门→春临五路→公田三路→神舟二路→吉泰路→西安航天总医院
8.13.10.2 周边外单位名称及联系电话
447曲江电产业园—场馆区 施工组织设计
表8.13.10.2-1
序 号 单 位 联系电话 备 注
1 西安市第四医院 029—87441536 /
2 西安航天总医院 029-85208359 /
3 西安市长安区公安消防大队 119 /
4 西安市公安局航天分局 110 /
448曲江电产业园—场馆区 施工组织设计
9. 施工总平面图
9.1 现场情况说明
本工程地下1层，地上1层局部5层，效果图如下：
图9.1-1本工程效果图
9.2 施工现场平面图设计布置原则
9.2.1 布置依据
1）设计图纸。
2）建设单位提供的用地范围、周围道路情况。
3）相关施工规范、规程及陕西省安全文明施工标准及环境保护要求。
9.2.2 施工总平面布置原则
现场平面布置应充分考虑确保交通顺畅、安全生产、文明施工，减少二次搬运
449曲江电产业园—场馆区 施工组织设计
以及环保等管理目标的要求，顺利实现对现场进行科学、合理布置，同时要优先考
虑现场的硬化、绿化、亮化、环保（防尘、降噪、净化排水）及现场管理。根据本
工程施工用地的实际情况及业主对用地的具体要求，现场平面布置应遵循以下原则：
1）平面布置科学合理，充分利用施工现场的场地。
2）合理组织运输，保证场内施工道路通畅。
3）施工区域的划分和场地的临时占用应符合总体施工部署和施工流程的要求，
减少相互干扰。
4）依据工程特点和各施工阶段管理要求，对施工平面实行分阶段布置，不同施
工阶段总平面布置作动态调整，但临建的迁移量不宜过大，方便进行管理和服务。
5）各项施工设施布置要满足方便生产，安全防火，环境保护和劳动保护要求，
办公区、生产区宜分离设置。
6）按专业划分施工用地，尽量避免各专业用地交叉而造成的相互影响和干扰；
7）遵守当地主管部门和建设单位关于施工现场安全文明施工的相关规定。
8）临电电源、电线敷设避开人员流量大的楼梯口及安全出口以及容易被坠落物
体打击的范围，电线尽量采用暗敷方式。
9）施工设备和材料堆场按照“就近堆放”和“及时周转”的原则，既尽量布置
在塔吊覆盖范围内，同时考虑到交通运输的便利，尽量减少材料场内二次搬运。
10）合理布置塔吊、混凝土泵等大中型机械设备，以达到最优的使用率。
11）尽量避免对周围环境的干扰和影响。
9.2.3 施工总平面布置内容
1）施工现场主要出入口、道路、现场办公临建。
2）施工机械设备、材料堆场、临时设施、原材料堆场及加工场、库房等。
450曲江电产业园—场馆区 施工组织设计
3）施工现场临时供水系统、供电系统。
4）现场安全文明施工及中建CI内容。
9.2.4 各阶段平面布置图
本工程施工部署主要考虑以下几个阶段：土方开挖及地基处理阶段、基础及地
下结构施工阶段、地上主体结构施工阶段、屋面网架施工阶段、装饰装修及机电安
装施工阶段。
9.2.4.1 围墙、现场出入口确定
现场目前围墙已经砌筑完成，根据本工程的建设，在现场南侧设置一处出入口
大门，在现场东侧设置两处出入口大门，作为地下、地上、装饰装修施工阶段现场
主要交通通道，在大门处设置沉淀池、洗车池。
出入口设置门卫，24小时值班，建立门禁制度，对外部来访人员进行登记，禁
止无关人员进入施工现场，严格控制车辆进出现场，并设洗车池、沉淀池。同时，
在出入口及现场醒目位置，设置包含项目名称、业主、监理、设计、总承包单位、
企业标志等信息的宣传栏，派专人每日清理检查并进行维护。
9.2.4.2 各阶段现场平面布置
详见《各阶段施工现场平面布置图》
9.2.5 现场总平面布置
9.2.5.1 垂直运输机械的布置
本工程的工程量、工期、材料运输、周边环境等因素，混凝土结构、钢结构主
体及屋面网架施工考虑配置4台TC7530塔吊作为钢筋、钢结构及周转料具等的垂直
运输机械。塔吊布置尽量做到施工区域全覆盖，包括覆盖钢筋原材料堆场、半成品
堆场、周转材料堆场等，同时考虑塔吊能方便地安装和拆卸。
9.2.5.2 临时道路的布置
451曲江电产业园—场馆区 施工组织设计
本工程共设置4个大门，南侧1#大门及东北侧3#大门作为施工主出入口，东南
侧2#大门作为施工入口，北侧4#大门为备用大门。
基坑北侧临时道路宽9.5m，西侧临时道路宽8m，南侧及东侧临时道路宽6m。南
侧及北侧各设置一个下基坑坡道，坡道宽8m，作为地下结构施工阶段下基坑车行道
路。
详见各施工阶段平面布置图。
9.2.5.3 生产临建的布置
根据现场的场地条件，计划为整个施工区分别设置4个钢筋材料堆场及加工区，
2个模板材料堆场及加工区，2个周转料堆放区。所有加工区及堆场区均临近建筑物
周遍布设，所有生产临建设施均在塔吊覆盖范围之内，可保证材料的顺利周转。
钢筋加工棚、木工加工棚、机电加工车间均采用装配式可周转钢构件搭设。
详见《各阶段施工现场平面布置图》。
9.2.5.4 办公区临建及其它临时设施布置
根据本工程场地情况及本工程的分期建设情况，临时设施的场地部署情况如下：
项目临建区布置于场地西侧2#地块内；
在临时设施部署中要结合绿色施工（节能、节材、节地、节水、环境保护）进
行本工程的临时设施设计。
需满足公司的CI要求，提高企业整体形象的宣传力度，项目必须要有一套完善
的、对外形象良好的临时办公区域。
10. BIM 技术应用
随着现代项目复杂性的不断增加，更高的产品质量和可持续建筑要求，严格的
工期和造价控制，全球化竞争的加剧，项目实施效益追求的提高，BIM技术的应用
已是大势所趋。基于以上分析，为把本项目做好做强，结合我司在BIM软件上的应
452曲江电产业园—场馆区 施工组织设计
用及开发优势，本工程将全面进行BIM应用。
10.1 BIM组织机构
10.1.1 BIM组织体系
10.1.1.1 BIM小组组织架构
本项目BIM小组组织架构如下图所示，项目经理全面主持，企业BIM中心全面
支持，项目总工程师协调指挥，BIM工作组组长负责具体实施和管理，统一协调BIM
各相关方：各专业BIM工程师、技术部、设计管理部、物资部、商务部、建设单位、
设计单位、BIM咨询单位和各分包商等。各专业配备1位熟练掌握本专业业务、熟悉
BIM建模、浏览软件操作的人员，组成项目各部门BIM团队，负责相关专业工作。
图10.1.1.1-1 BIM小组组织架构
10.1.1.2 BIM小组各岗位职责
本项目BIM小组主要负责：BIM模型的创建、维护，确保设计和深化设计图清楚、
形象的展现在模型里，可以更好的发现图纸问题并及时解决；可以表现出各构件模
453曲江电产业园—场馆区 施工组织设计
型，各种施工工艺等，更好的优化施工方案和工作计划；进行模拟施工，进而优化
工程施工进度计划。同时，定期组织对项目部管理人员的培训工作。项目管理团队
整体有关BIM工作的职责如下表所示：
表10.1.1.2-1
BIM能力
主要岗位/部门 BIM工作及责任 培训频率
要求
项目经理 监督、检查项目BIM执行进展 基本应用 1月/次
总工程师 全盘指挥、协调本项目BIM工作 基本应用 1月/次
BIM小组组长 制定BIM实施方案并监督、组织 基本应用 1月/次
采集及复核测量数据，为每周BIM竣工模型提
测量部 供准确数据基础；利用BIM模型导出测量数据 熟练运用 2周/次
指导现场测量作业
监督、检查设计单位BIM建模进度；
设计管理部
负责设计单位与施工单位BIM模型衔接。
利用BIM模型优化施工方案；
利用BIM模型优化资源配置组织；
利用Synchro4D模型进度优化；
技术部 熟练运用 2周/次
优化机电专业工序穿插及配合；
运用BIM技术展开各专业深化设计，进行碰撞
检测并充分沟通、解决、记录；图纸及变更管
理。
预算及施工BIM模型建立、维护、共享、管
理；各专业协调、配合；提交阶段竣工模型，
BIM工作室 精通 1周/次
与各方沟通；建立、维护、每周更新和传送问
题解决记录（IRL）
确定预算BIM模型建立的标准。利用BIM模型对
商务合约部 内、对外的商务管控及内部成本控制，三算对 熟练运用 2周/次
比
利用BIM模型生成清单，审批、上报准确的材
物资部 熟练运用 2周/次
料计划
安全生产监督管 通过BIM可视化展开安全教育、危险源识别及
基本运用 1月/次
理部 预防预控，指定针对性应急措施
质量部 通过BIM进行技术交底，优化检验批划分、验 熟练运用 2周/次
454曲江电产业园—场馆区 施工组织设计
BIM能力
主要岗位/部门 BIM工作及责任 培训频率
要求
收与交接计划
综合办公室 利用可视化充分了解现场情况 基本应用 1月/次
10.1.2 BIM执行计划
根据招标文件中对工作内容和工期节点的要求，以及本工程的总体计划，为保
证工程的顺利进行，制定以下BIM执行计划，见下表：
表10.1.2-2
序号 工作内容 完成时间及结果
合同完成前完成核心人员召集工作，合同签订后10
1 BIM团队组建
日内完成团队搭建工作
2 BIM执行计划书 合同签订后30天内完成
3 核对及完善设计阶段BIM模型 合同签订后，施工前设计模型建模完成
4 施工阶段BIM模型创建及维护 合同签订后120日内完成施工阶段模型
在出具竣工证明前，总承包完成BIM竣工模型的整
5 BIM模型的协调、集成
合及验收
基于BIM模型完成施工图会审和
6 和图纸会审一起完成，提交给甲方
深化设计
7 碰撞检测 在相应部位施工前一个月完成
8 4D施工模拟及进度计划优化 在相应部位施工前一个月完成
9 自动构件统计 收到设计变更和图纸会审确认单后14天内完成
10.1.3 BIM工作流程
根据业主和项目具体要求，提前编制项目BIM应用策划书。对项目BIM模型的
建模精度、命名规则、人员的操作权限、版本变更管理、数据提取原则以及项目部
相关人员培训等进行详细规划。本项目BIM工作主要流程如图所示。
455曲江电产业园—场馆区 施工组织设计
图10.1.3-1 BIM工作流程
10.2 BIM的应用
10.2.1 施工场地管理的应用
BIM技术能够将施工场内的平面元素立体直观化，帮助我们更直观的进行各阶
段场地的布置策划，综合考虑各阶段的场地转换，并结合绿色施工中节地的理念优
化场地，避免重复布置。
456曲江电产业园—场馆区 施工组织设计
图10.2.1-1 BIM技术在各个阶段的场地管理
10.2.1.1 场地模型初步建立
根据标高方格网导入地形，提前策划整个现场的道路标高系统、排水系统、塔
吊、施工升降机等其他临建设施的布置位置。
10.2.1.2 企业标准族库的建立
场内临建元素建立标准化族库，族库内所有元素形成详细做法，统一标准，提
高场地布置效率，也能在前期临建施工时更直观的指导现场施工。
457曲江电产业园—场馆区 施工组织设计
图10.2.1.2-1 标准化族库的建立
10.2.1.3 施工总平面图布置
图10.2.1.3-1 三维施工布置图
10.2.1.4 施工阶段场地动态管理
458曲江电产业园—场馆区 施工组织设计
图10.2.1.4-1施工阶段场地动态管理
在绿色施工中分施工阶段对场内布置进行提前策划和转换预演，找出最优布置
方案，提高场地使用效率，减少二次布置所产生的费用。同时可以利用软件统计功
能将临建工程量自动生成，减少算量工作。
10.2.1.5 工法样板场地管理
运用BIM技术制作虚拟样板，指导现场施工样板制作，保证施工样板一次成优。
459曲江电产业园—场馆区 施工组织设计
图10.2.1.5-1 BIM虚拟样板
10.2.1.6 施工现场危险源辨识
安全总监、安全管理人员通过BIM模型预先识别洞口，将更多的时间用于安全
风险的评估与措施的制定，提前在模型中进行安全防护，将防护栏布置完善。
460曲江电产业园—场馆区 施工组织设计
图10.2.1.6-1 安全防护
10.2.2 施工方案模拟的应用
BIM技术能够将施工方案进行模拟对比，为选取符合实际情况的施工方案提供
决策依据。
10.2.2.1 4D施工模拟
图10.2.2.1-1 4D施工模拟
10.2.2.2 技术交底
模架技术交底、钢筋平法技术交底历来是技术交底的难点，由于体系复杂难以
用口头叙述和二维平面的形式向工人阐述该分部工程的技术控制要点、难点。而运
用BIM技术能够很好的解决这一难题。
461曲江电产业园—场馆区 施工组织设计
图10.2.2.2-1 模板、架体BIM交底
图10.2.2.2-2 钢筋预排布指导现场施工
10.2.3 施工图审查的应用
利用Revit、Tekla等系列软件创建项目的建筑、结构、机电、道路等BIM模型，
进行动态的可视化展示，使业主和参建方直观地理解设计方案，直观的检查图纸中
相互矛盾处、无数据信息、数据错误等方面的图纸问题，在施工前能预先发现存在
的问题，帮助图纸会审。如图：
462曲江电产业园—场馆区 施工组织设计
图10.2.3-1施工图审查
10.2.3.1 碰撞检查
以一个地下一层的车库的BIM模型为例，在利用核心建模软件Revit建模的时
候遵循了一定的建模规则，分为了建筑Architecture、结构Structure、（消防、
暖通）设备MEP几个专业；在Navisworks平台中进行了合并。
463曲江电产业园—场馆区 施工组织设计
图10.2.3.1-1碰撞检查
10.2.3.2 三维审图
三维施工审查较碰撞检查需要人工对BIM模型进行校审，可利用测量工具和批
注工具对施工图发现的问题进行标注。
464曲江电产业园—场馆区 施工组织设计
图10.2.3.2-1三维审图
10.2.4 深化设计的应用
深化设计是利用BIM三维可视化功能，对复杂的技术节点利用科学的手段进行
深化，使得整个技术节点具备可操作、可协调、可沟通。涉及到本工程的主要由砌
体深化设计和管线综合布局深化设计。
10.2.4.1 体深化设计
图10.2.4.1-1 砌体深化设计
10.2.4.2 管线综合布局深化设计
465曲江电产业园—场馆区 施工组织设计
466曲江电产业园—场馆区 施工组织设计
图10.2.4.2-1管线布局深化设计
10.2.5 进度管理的应用
TimeLiner工具模块是Navisworks根据施工进度安排为场景中每一个选择集中
的图元定义施工时间和日期以及任务类型等信息，而生成具有施工顺序信息的4D信
息模型。
467曲江电产业园—场馆区 施工组织设计
图10.2.5-1进度管理模块
TimeLiner模块是Naviswroks进行进度管理重要模块，不仅可以模拟工程的计
划进度还可对计划进度与实际进度进行对比，使得进度管理变得非常简单。在输入
时间参数后，能自动生成甘特图。
10.2.6 成本管理的应用
提到成本管理就会想到广联达整体解决方案中的图形算量、钢筋抽样、GBQ等
专业产品；在财务管理中用友、金蝶、管家婆等财务产品目前还没有与BIM技术进
行融合，但是根据BIM4.0的概念设想实现大融合是大势所趋。
468曲江电产业园—场馆区 施工组织设计
图10.2.6-1 BIM成本管理的应用
10.2.7 质量管理的应用
BIM实现质量管理主要通过链接的方式，可以以照片、合同文本、网页等多种
形式整合到Navisworks平台中。
469曲江电产业园—场馆区 施工组织设计
470曲江电产业园—场馆区 施工组织设计
图10.2.7-1 BIM质量管理的应用
471曲江电产业园—场馆区 施工组织设计
11. 附件
11.1 附件一：典型平面图、立面图、剖面图
11.1.1 首层平面图
472曲江电产业园—场馆区 施工组织设计
11.1.2 立面图
473曲江电产业园—场馆区 施工组织设计
474曲江电产业园—场馆区 施工组织设计
11.1.3 剖面图
475曲江电产业园—场馆区 施工组织设计
476曲江电产业园—场馆区 施工组织设计
11.2 附件二：计划开、竣工日期和施工进度
477曲江电产业园—场馆区 施工组织设计
478曲江电产业园—场馆区 施工组织设计
479曲江电产业园—场馆区 施工组织设计
480曲江电产业园—场馆区 施工组织设计
11.3 附件三：各阶段施工总平面布置图
11.3.1 土方开挖及地基处理阶段总平面布置图
481曲江电产业园—场馆区 施工组织设计
482曲江电产业园—场馆区 施工组织设计
11.3.2 基础及地下结构施工阶段总平面布置图
483曲江电产业园—场馆区 施工组织设计
484曲江电产业园—场馆区 施工组织设计
11.3.3 地上主体结构施工阶段总平面布置图
485曲江电产业园—场馆区 施工组织设计
486曲江电产业园—场馆区 施工组织设计
11.3.4 屋面网架施工阶段总平面布置图
487曲江电产业园—场馆区 施工组织设计
488曲江电产业园—场馆区 施工组织设计
11.3.5 装饰装修及机电安装施工阶段总平面布置图
489曲江电产业园—场馆区 施工组织设计
490曲江电产业园—场馆区 施工组织设计
11.4 附件四：临时用电平面布置图
491曲江电产业园—场馆区 施工组织设计
492曲江电产业园—场馆区 施工组织设计
11.5 附件五：临时用水平面布置图
11.5.1 地下结构施工阶段临水平面布置图
493曲江电产业园—场馆区 施工组织设计
11.5.2 地上施工阶段临水平面布置图
494曲江电产业园—场馆区 施工组织设计
