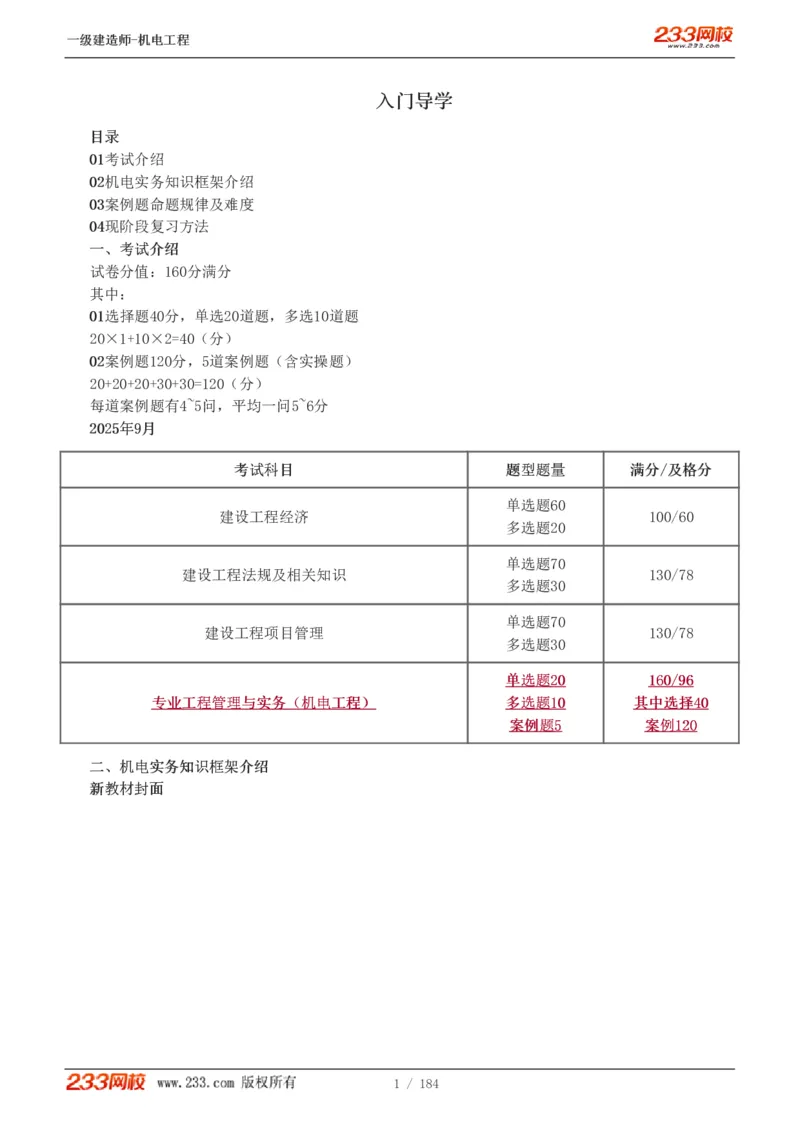

一一级级建建造造师师--机机电电工工程程
入入门门导导学学
目目录录
0011考试介绍
0022机电实务知识框架介绍
0033案例题命题规律及难度
0044现阶段复习方法
一一、、考考试试介介绍绍
试卷分值：160分满分
其中：
0011选择题40分，单选20道题，多选10道题
20×1+10×2=40（分）
0022案例题120分，5道案例题（含实操题）
20+20+20+30+30=120（分）
每道案例题有4~5问，平均一问5~6分

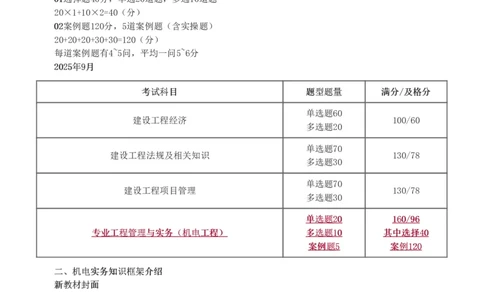

22002255年年99月月
考考试试科科目目 题题型型题题量量 满满分分//及及格格分分
单选题60
建设工程经济 100/60
多选题20
单选题70
建设工程法规及相关知识 130/78
多选题30
单选题70
建设工程项目管理 130/78
多选题30
单单选选题题2200 116600//9966
专专业业工工程程管管理理与与实实务务（（机机电电工工程程）） 多多选选题题1100 其其中中选选择择4400
案案例例题题55 案案例例112200

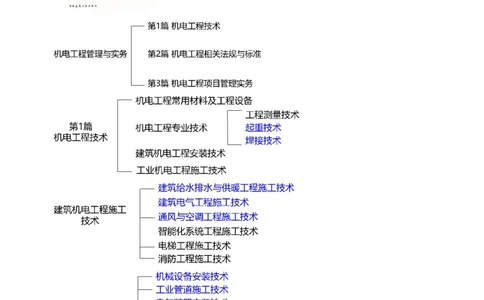

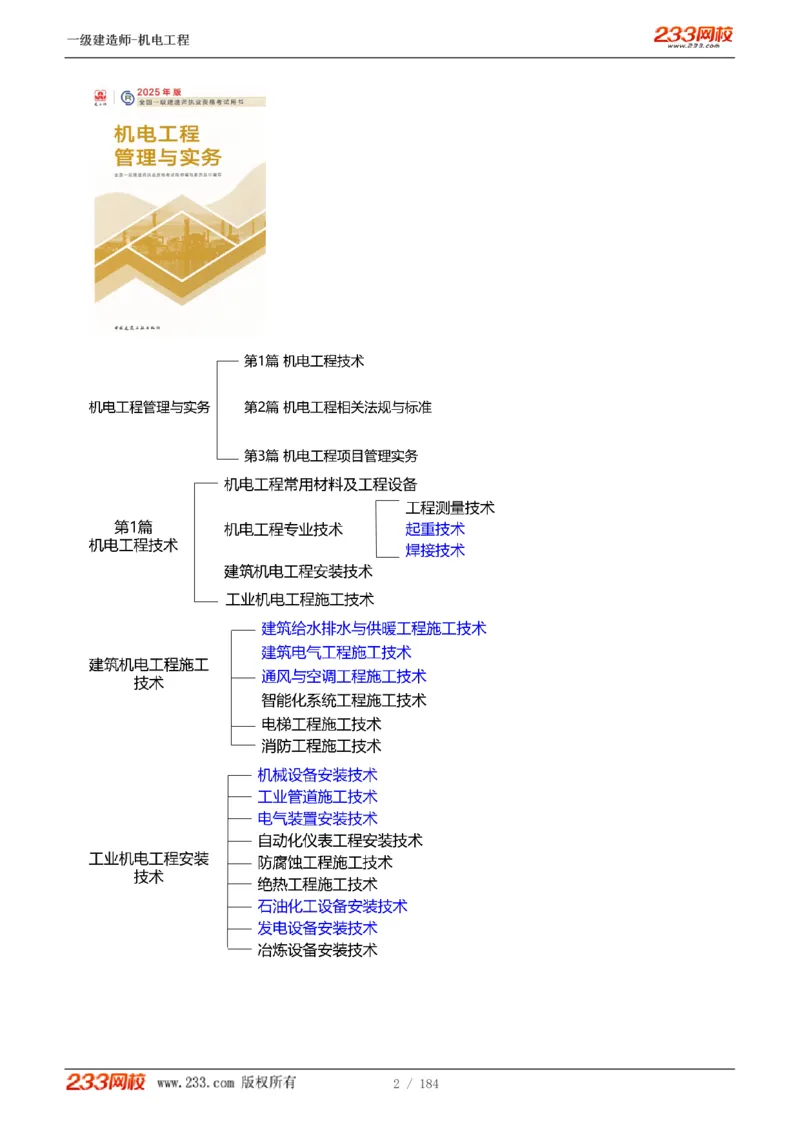

二二、、机机电电实实务务知知识识框框架架介介绍绍
新新教教材材封封面面
1 / 184一一级级建建造造师师--机机电电工工程程
2 / 184一一级级建建造造师师--机机电电工工程程

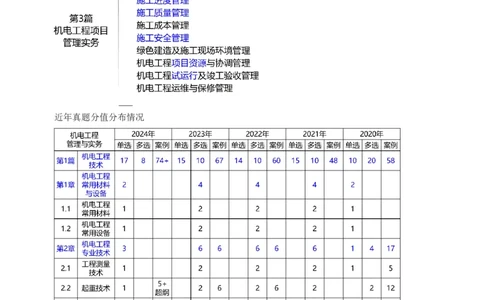

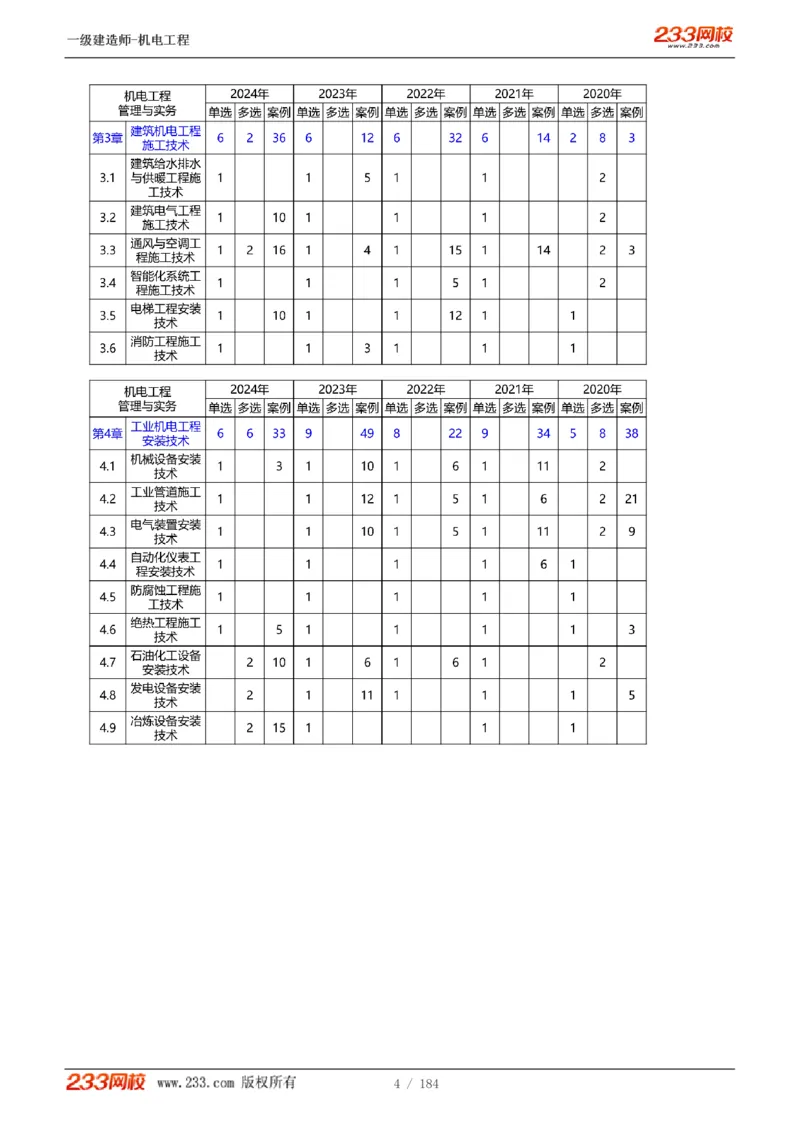

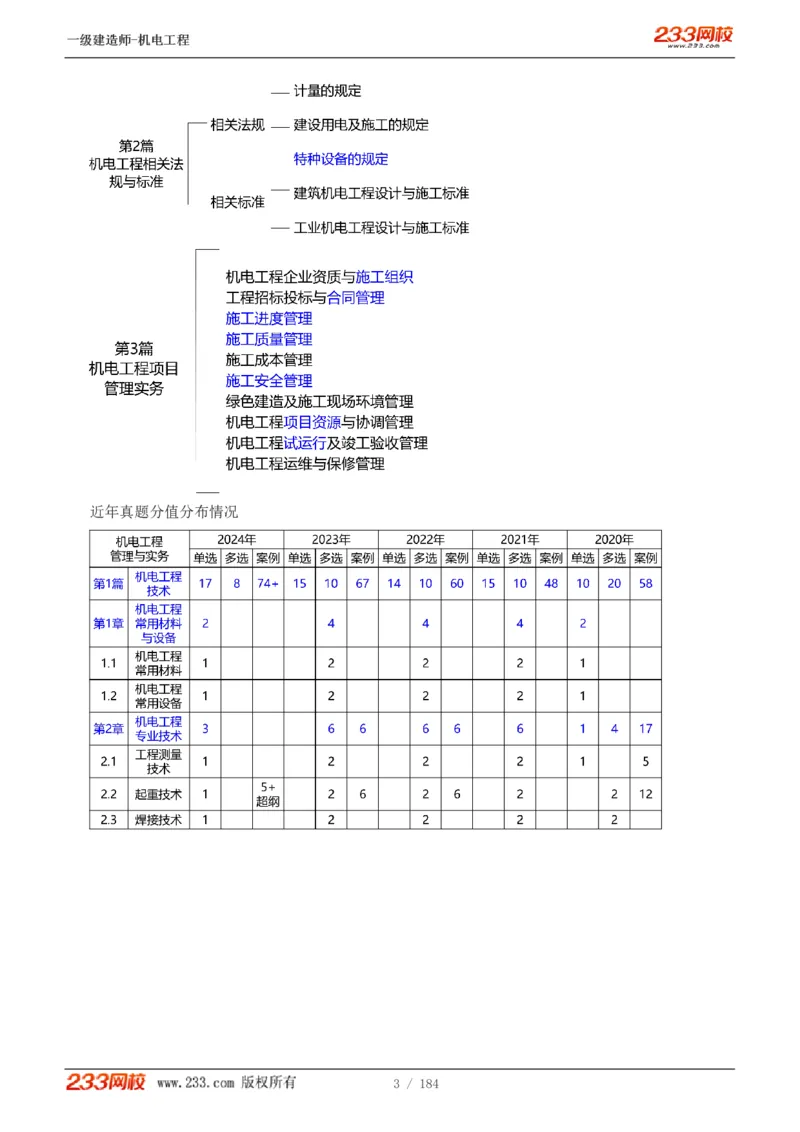

近年真题分值分布情况
3 / 184一一级级建建造造师师--机机电电工工程程
4 / 184一一级级建建造造师师--机机电电工工程程

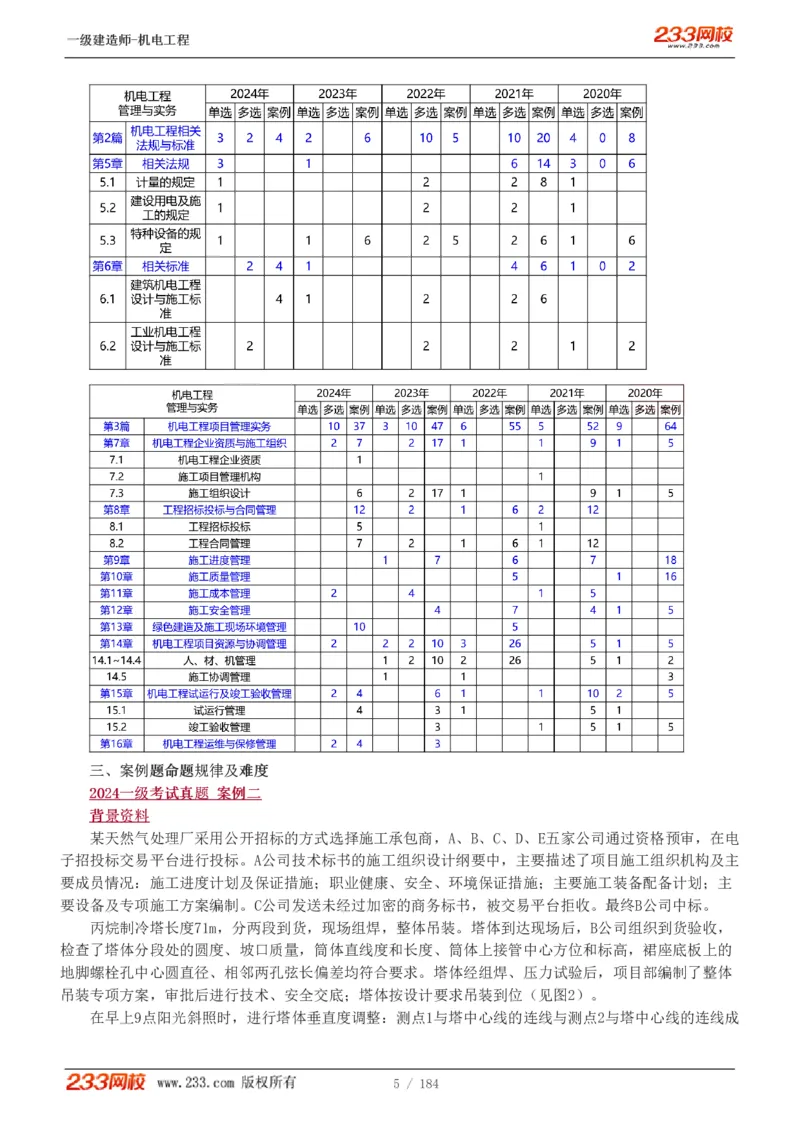

三三、、案案例例题题命命题题规规律律及及难难度度
22002244一一级级考考试试真真题题 案案例例二二
背背景景资资料料
某天然气处理厂采用公开招标的方式选择施工承包商，A、B、C、D、E五家公司通过资格预审，在电
子招投标交易平台进行投标。A公司技术标书的施工组织设计纲要中，主要描述了项目施工组织机构及主
要成员情况：施工进度计划及保证措施；职业健康、安全、环境保证措施；主要施工装备配备计划；主
要设备及专项施工方案编制。C公司发送未经过加密的商务标书，被交易平台拒收。最终B公司中标。
丙烷制冷塔长度71m，分两段到货，现场组焊，整体吊装。塔体到达现场后，B公司组织到货验收，
检查了塔体分段处的圆度、坡口质量，筒体直线度和长度、筒体上接管中心方位和标高，裙座底板上的
地脚螺栓孔中心圆直径、相邻两孔弦长偏差均符合要求。塔体经组焊、压力试验后，项目部编制了整体
吊装专项方案，审批后进行技术、安全交底；塔体按设计要求吊装到位（见图2）。
在早上9点阳光斜照时，进行塔体垂直度调整：测点1与塔中心线的连线与测点2与塔中心线的连线成
5 / 184一一级级建建造造师师--机机电电工工程程

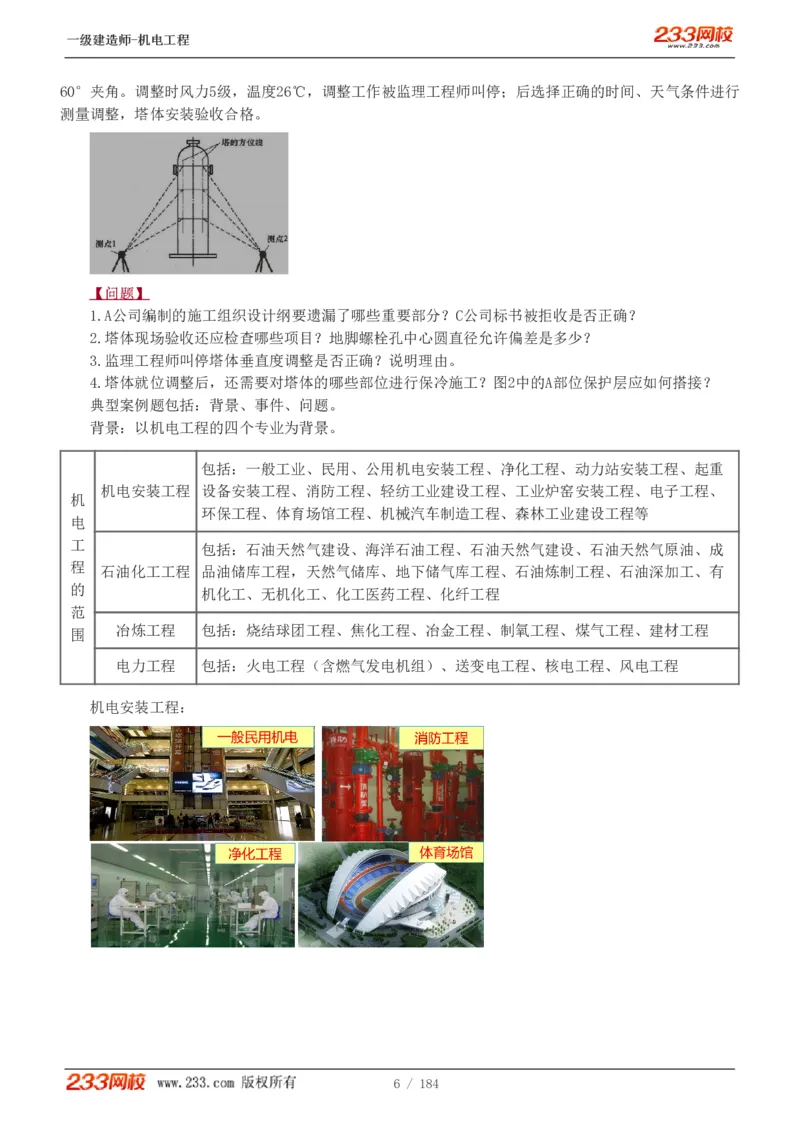

60°夹角。调整时风力5级，温度26℃，调整工作被监理工程师叫停；后选择正确的时间、天气条件进行
测量调整，塔体安装验收合格。
【【问问题题】】
1.A公司编制的施工组织设计纲要遗漏了哪些重要部分？C公司标书被拒收是否正确？
2.塔体现场验收还应检查哪些项目？地脚螺栓孔中心圆直径允许偏差是多少？
3.监理工程师叫停塔体垂直度调整是否正确？说明理由。
4.塔体就位调整后，还需要对塔体的哪些部位进行保冷施工？图2中的A部位保护层应如何搭接？
典型案例题包括：背景、事件、问题。
背景：以机电工程的四个专业为背景。
包括：一般工业、民用、公用机电安装工程、净化工程、动力站安装工程、起重
机电安装工程 设备安装工程、消防工程、轻纺工业建设工程、工业炉窑安装工程、电子工程、
机
环保工程、体育场馆工程、机械汽车制造工程、森林工业建设工程等
电
工
包括：石油天然气建设、海洋石油工程、石油天然气建设、石油天然气原油、成
程
石油化工工程 品油储库工程，天然气储库、地下储气库工程、石油炼制工程、石油深加工、有
的
机化工、无机化工、化工医药工程、化纤工程
范
冶炼工程 包括：烧结球团工程、焦化工程、冶金工程、制氧工程、煤气工程、建材工程
围
电力工程 包括：火电工程（含燃气发电机组）、送变电工程、核电工程、风电工程
机电安装工程：
6 / 184一一级级建建造造师师--机机电电工工程程

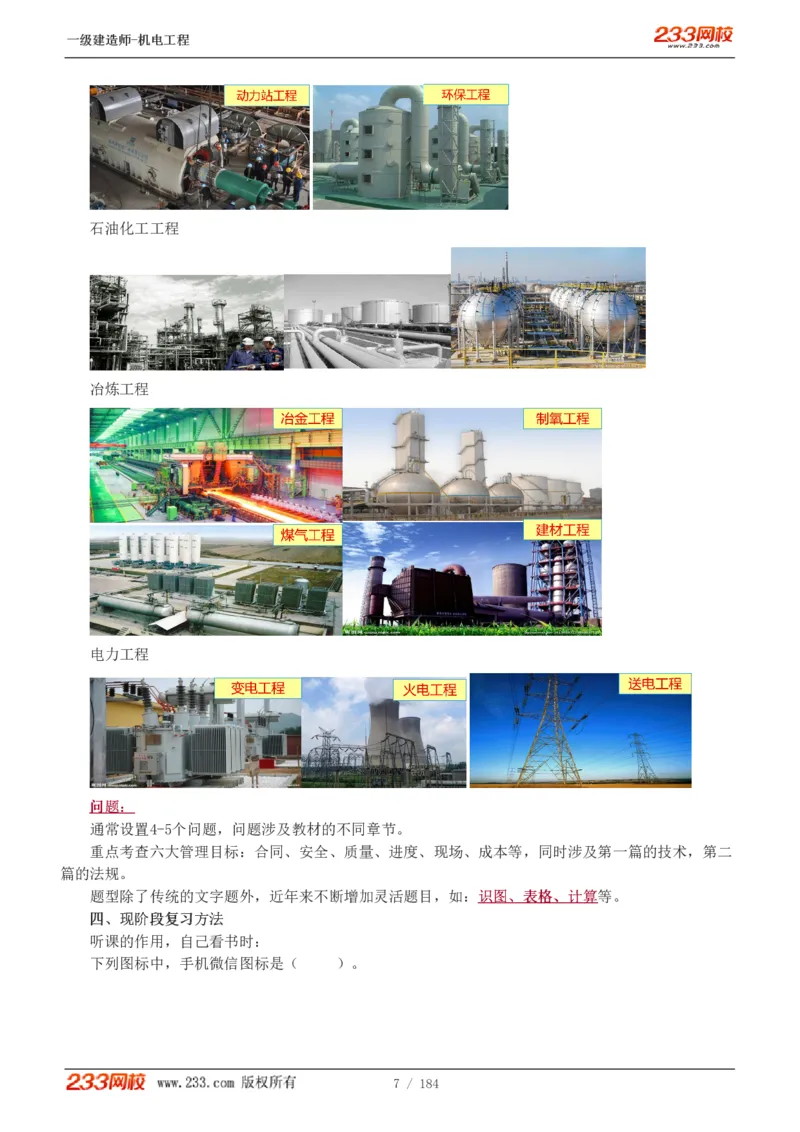

石油化工工程
冶炼工程
电力工程
问问题题：：
通常设置4-5个问题，问题涉及教材的不同章节。
重点考查六大管理目标：合同、安全、质量、进度、现场、成本等，同时涉及第一篇的技术，第二
篇的法规。
题型除了传统的文字题外，近年来不断增加灵活题目，如：识识图图、、表表格格、、计计算算等。
四四、、现现阶阶段段复复习习方方法法
听课的作用，自己看书时：

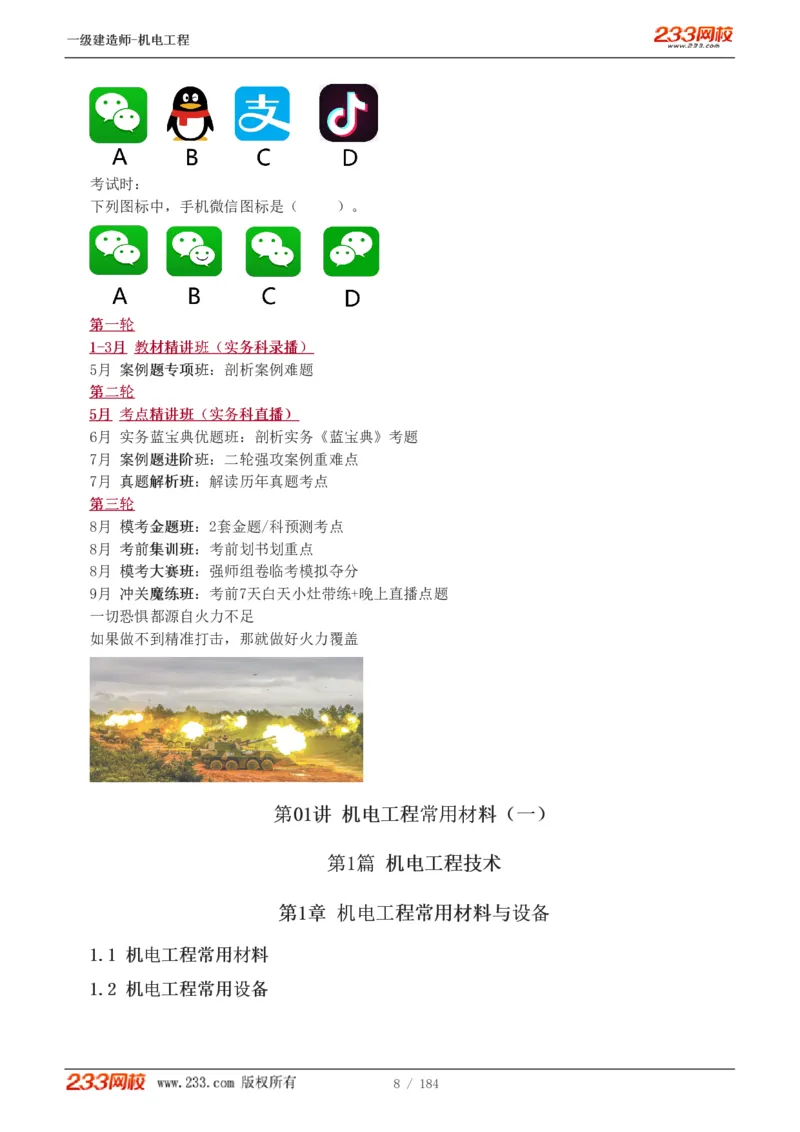

下列图标中，手机微信图标是（ ）。
7 / 184一一级级建建造造师师--机机电电工工程程
考试时：
下列图标中，手机微信图标是（ ）。
第第一一轮轮
11--33月月 教教材材精精讲讲班班（（实实务务科科录录播播））
5月 案案例例题题专专项项班班：剖析案例难题
第第二二轮轮
55月月 考考点点精精讲讲班班（（实实务务科科直直播播））
6月 实务蓝宝典优题班：剖析实务《蓝宝典》考题
7月 案案例例题题进进阶阶班班：二轮强攻案例重难点
7月 真真题题解解析析班班：解读历年真题考点
第第三三轮轮
8月 模模考考金金题题班班：2套金题/科预测考点
8月 考考前前集集训训班班：考前划书划重点
8月 模模考考大大赛赛班班：强师组卷临考模拟夺分
9月 冲冲关关魔魔练练班班：考前7天白天小灶带练+晚上直播点题
一切恐惧都源自火力不足
如果做不到精准打击，那就做好火力覆盖
第第0011讲讲 机机电电工工程程常常用用材材料料（（一一））
第第11篇篇 机机电电工工程程技技术术
第第11章章 机机电电工工程程常常用用材材料料与与设设备备
11..11 机机电电工工程程常常用用材材料料
11..22 机机电电工工程程常常用用设设备备
8 / 184一一级级建建造造师师--机机电电工工程程

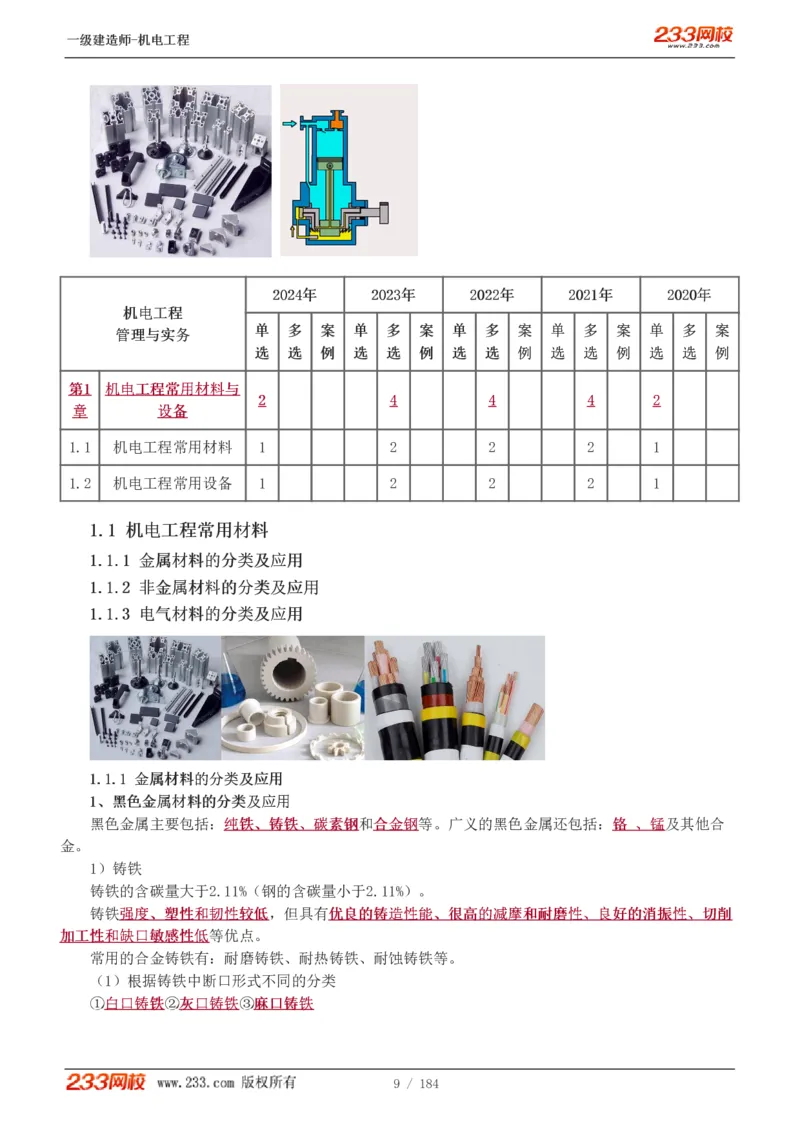

22002244年年 22002233年年 22002222年年 22002211年年 22002200年年
机机电电工工程程
单单 多多 案案 单单 多多 案案 单单 多多 案案 单单 多多 案案 单单 多多 案案
管管理理与与实实务务
选选 选选 例例 选选 选选 例例 选选 选选 例例 选选 选选 例例 选选 选选 例例
第第11 机机电电工工程程常常用用材材料料与与
22 44 44 44 22
章章 设设备备
1.1 机电工程常用材料 1 2 2 2 1
1.2 机电工程常用设备 1 2 2 2 1
11..11 机机电电工工程程常常用用材材料料
11..11..11 金金属属材材料料的的分分类类及及应应用用
11..11..22 非非金金属属材材料料的的分分类类及及应应用用
11..11..33 电电气气材材料料的的分分类类及及应应用用
11..11..11 金金属属材材料料的的分分类类及及应应用用
11、、黑黑色色金金属属材材料料的的分分类类及及应应用用
黑色金属主要包括：纯纯铁铁、、铸铸铁铁、、碳碳素素钢钢和合合金金钢钢等。广义的黑色金属还包括：铬铬 、、锰锰及其他合
金。
1）铸铁
铸铁的含碳量大于2.11%（钢的含碳量小于2.11%）。
铸铁强强度度、、塑塑性性和和韧韧性性较较低低，但具有优优良良的的铸铸造造性性能能、、很很高高的的减减摩摩和和耐耐磨磨性性、、良良好好的的消消振振性性、、切切削削
加加工工性性和和缺缺口口敏敏感感性性低低等优点。
常用的合金铸铁有：耐磨铸铁、耐热铸铁、耐蚀铸铁等。
（1）根据铸铁中断口形式不同的分类
①白白口口铸铸铁铁②灰灰口口铸铸铁铁③麻麻口口铸铸铁铁
9 / 184一一级级建建造造师师--机机电电工工程程

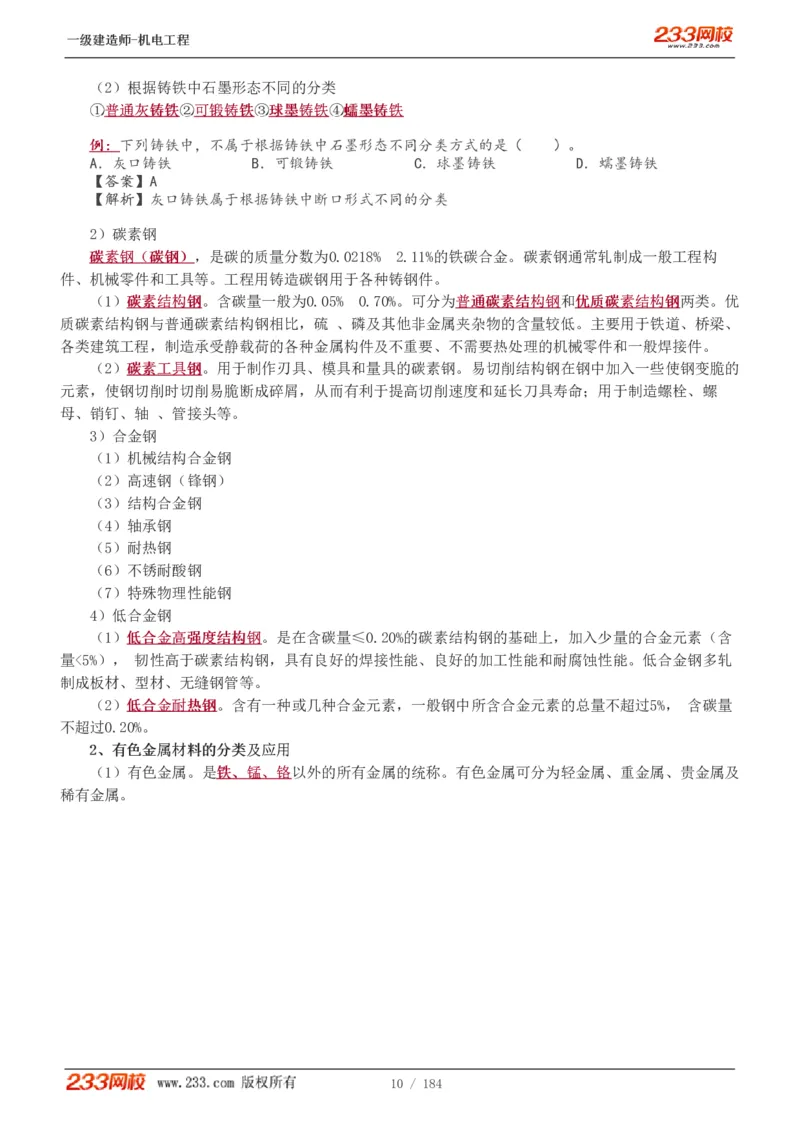

（2）根据铸铁中石墨形态不同的分类
①普普通通灰灰铸铸铁铁②可可锻锻铸铸铁铁③球球墨墨铸铸铁铁④蠕蠕墨墨铸铸铁铁
例例：：下列铸铁中，不属于根据铸铁中石墨形态不同分类方式的是（ ）。
A．灰口铸铁 B．可锻铸铁 C．球墨铸铁 D．蠕墨铸铁
【【答答案案】】A
【【解解析析】】灰口铸铁属于根据铸铁中断口形式不同的分类
2）碳素钢
碳碳素素钢钢（（碳碳钢钢）），是碳的质量分数为0.0218% 2.11%的铁碳合金。碳素钢通常轧制成一般工程构
件、机械零件和工具等。工程用铸造碳钢用于各种铸钢件。
（1）碳碳素素结结构构钢钢。含碳量一般为0.05% 0.70%。可分为普普通通碳碳素素结结构构钢钢和优优质质碳碳素素结结构构钢钢两类。优
质碳素结构钢与普通碳素结构钢相比，硫 、磷及其他非金属夹杂物的含量较低。主要用于铁道、桥梁、
各类建筑工程，制造承受静载荷的各种金属构件及不重要、不需要热处理的机械零件和一般焊接件。
（2）碳碳素素工工具具钢钢。用于制作刃具、模具和量具的碳素钢。易切削结构钢在钢中加入一些使钢变脆的
元素，使钢切削时切削易脆断成碎屑，从而有利于提高切削速度和延长刀具寿命；用于制造螺栓、螺
母、销钉、轴 、管接头等。
3）合金钢
（1）机械结构合金钢
（2）高速钢（锋钢）
（3）结构合金钢
（4）轴承钢
（5）耐热钢
（6）不锈耐酸钢
（7）特殊物理性能钢
4）低合金钢
（1）低低合合金金高高强强度度结结构构钢钢。是在含碳量≤0.20%的碳素结构钢的基础上，加入少量的合金元素（含
量<5%）， 韧性高于碳素结构钢，具有良好的焊接性能、良好的加工性能和耐腐蚀性能。低合金钢多轧
制成板材、型材、无缝钢管等。
（2）低低合合金金耐耐热热钢钢。含有一种或几种合金元素，一般钢中所含合金元素的总量不超过5%， 含碳量
不超过0.20%。
22、、有有色色金金属属材材料料的的分分类类及及应应用用
（1）有色金属。是铁铁、、锰锰、、铬铬以外的所有金属的统称。有色金属可分为轻金属、重金属、贵金属及
稀有金属。

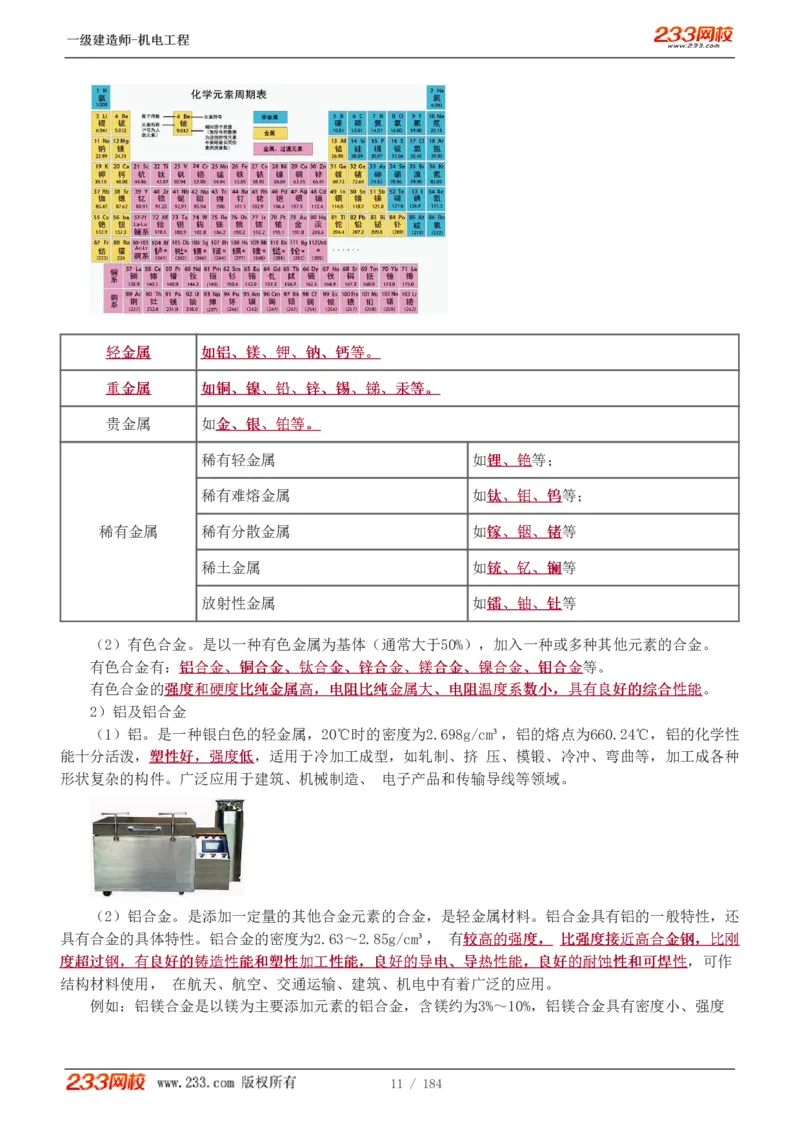

10 / 184一一级级建建造造师师--机机电电工工程程
轻轻金金属属 如如铝铝、、镁镁、、钾钾、、钠钠、、钙钙等等。。
重重金金属属 如如铜铜、、镍镍、、铅铅、、锌锌、、锡锡、、锑锑、、汞汞等等。。
贵金属 如金金、、银银、、铂铂等等。。
稀有轻金属 如锂锂、、铯铯等；
稀有难熔金属 如钛钛、、钼钼、、钨钨等；
稀有金属 稀有分散金属 如镓镓、、铟铟、、锗锗等
稀土金属 如铳铳、、钇钇、、镧镧等
放射性金属 如镭镭、、铀铀、、钍钍等
（2）有色合金。是以一种有色金属为基体（通常大于50%），加入一种或多种其他元素的合金。
有色合金有：铝铝合合金金、、铜铜合合金金、、钛钛合合金金、、锌锌合合金金、、镁镁合合金金、、镍镍合合金金、、钼钼合合金金等。
有色合金的强强度度和和硬硬度度比比纯纯金金属属高高，，电电阻阻比比纯纯金金属属大大、、电电阻阻温温度度系系数数小小，，具具有有良良好好的的综综合合性性能能。
2）铝及铝合金
（1）铝。是一种银白色的轻金属，20℃时的密度为2.698g/cm³，铝的熔点为660.24℃，铝的化学性
能十分活泼，塑塑性性好好，，强强度度低低，适用于冷加工成型，如轧制、挤 压、模锻、冷冲、弯曲等，加工成各种
形状复杂的构件。广泛应用于建筑、机械制造、 电子产品和传输导线等领域。
（2）铝合金。是添加一定量的其他合金元素的合金，是轻金属材料。铝合金具有铝的一般特性，还
具有合金的具体特性。铝合金的密度为2.63～2.85g/cm³， 有较较高高的的强强度度，， 比比强强度度接接近近高高合合金金钢钢，，比比刚刚
度度超超过过钢钢，，有有良良好好的的铸铸造造性性能能和和塑塑性性加加工工性性能能，，良良好好的的导导电电、、导导热热性性能能，，良良好好的的耐耐蚀蚀性性和和可可焊焊性性，可作
结构材料使用， 在航天、航空、交通运输、建筑、机电中有着广泛的应用。
例如：铝镁合金是以镁为主要添加元素的铝合金，含镁约为3%～10%，铝镁合金具有密度小、强度
11 / 184一一级级建建造造师师--机机电电工工程程

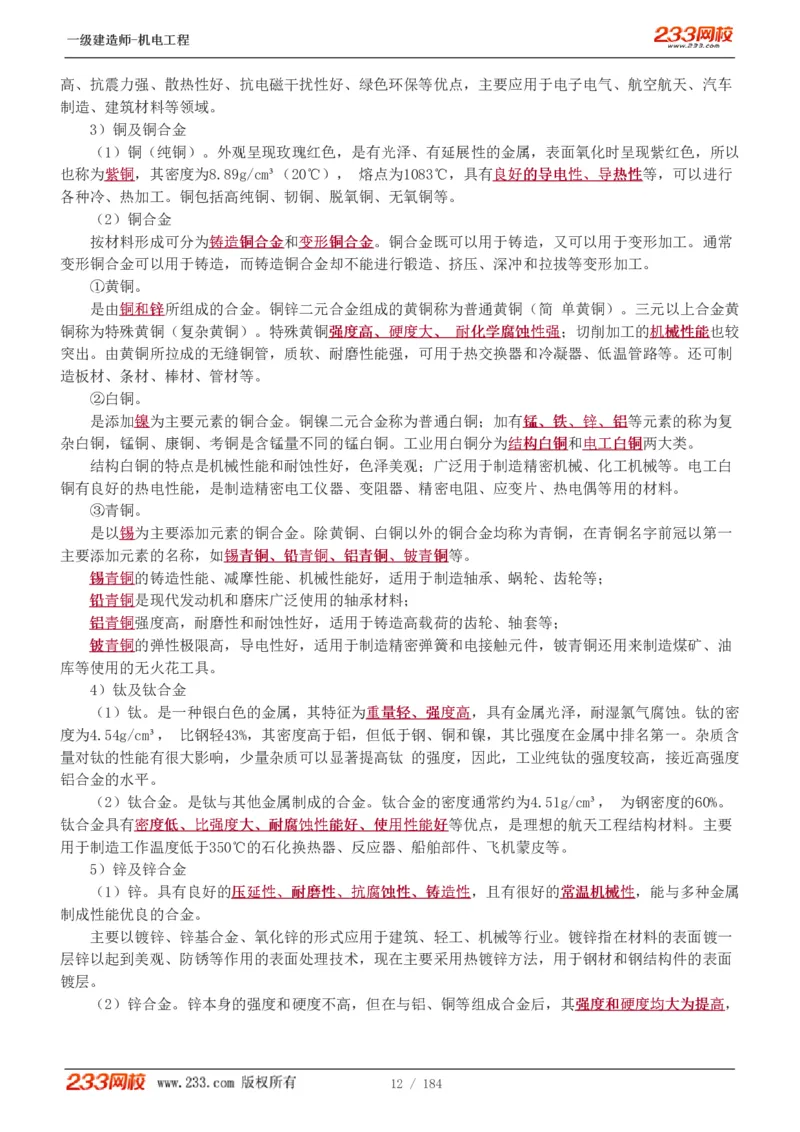

高、抗震力强、散热性好、抗电磁干扰性好、绿色环保等优点，主要应用于电子电气、航空航天、汽车
制造、建筑材料等领域。
3）铜及铜合金
（1）铜（纯铜）。外观呈现玫瑰红色，是有光泽、有延展性的金属，表面氧化时呈现紫红色，所以
也称为紫紫铜铜，其密度为8.89g/cm³（20℃）， 熔点为1083℃，具有良良好好的的导导电电性性、、导导热热性性等，可以进行
各种冷、热加工。铜包括高纯铜、韧铜、脱氧铜、无氧铜等。
（2）铜合金
按材料形成可分为铸铸造造铜铜合合金金和变变形形铜铜合合金金。铜合金既可以用于铸造，又可以用于变形加工。通常
变形铜合金可以用于铸造，而铸造铜合金却不能进行锻造、挤压、深冲和拉拔等变形加工。
①黄铜。
是由铜铜和和锌锌所组成的合金。铜锌二元合金组成的黄铜称为普通黄铜（简 单黄铜）。三元以上合金黄
铜称为特殊黄铜（复杂黄铜）。特殊黄铜强强度度高高、、硬硬度度大大、、 耐耐化化学学腐腐蚀蚀性性强强；切削加工的机机械械性性能能也较
突出。由黄铜所拉成的无缝铜管，质软、耐磨性能强，可用于热交换器和冷凝器、低温管路等。还可制
造板材、条材、棒材、管材等。
②白铜。
是添加镍镍为主要元素的铜合金。铜镍二元合金称为普通白铜；加有锰锰、、铁铁、、锌锌、、铝铝等元素的称为复
杂白铜，锰铜、康铜、考铜是含锰量不同的锰白铜。工业用白铜分为结结构构白白铜铜和电电工工白白铜铜两大类。
结构白铜的特点是机械性能和耐蚀性好，色泽美观；广泛用于制造精密机械、化工机械等。电工白
铜有良好的热电性能，是制造精密电工仪器、变阻器、精密电阻、应变片、热电偶等用的材料。
③青铜。
是以锡锡为主要添加元素的铜合金。除黄铜、白铜以外的铜合金均称为青铜，在青铜名字前冠以第一
主要添加元素的名称，如锡锡青青铜铜、、铅铅青青铜铜、、铝铝青青铜铜、、铍铍青青铜铜等。
锡锡青青铜铜的铸造性能、减摩性能、机械性能好，适用于制造轴承、蜗轮、齿轮等；
铅铅青青铜铜是现代发动机和磨床广泛使用的轴承材料；
铝铝青青铜铜强度高，耐磨性和耐蚀性好，适用于铸造高载荷的齿轮、轴套等；
铍铍青青铜铜的弹性极限高，导电性好，适用于制造精密弹簧和电接触元件，铍青铜还用来制造煤矿、油
库等使用的无火花工具。
4）钛及钛合金
（1）钛。是一种银白色的金属，其特征为重重量量轻轻、、强强度度高高，具有金属光泽，耐湿氯气腐蚀。钛的密
度为4.54g/cm³， 比钢轻43%，其密度高于铝，但低于钢、铜和镍，其比强度在金属中排名第一。杂质含
量对钛的性能有很大影响，少量杂质可以显著提高钛 的强度，因此，工业纯钛的强度较高，接近高强度
铝合金的水平。
（2）钛合金。是钛与其他金属制成的合金。钛合金的密度通常约为4.51g/cm³， 为钢密度的60%。
钛合金具有密密度度低低、、比比强强度度大大、、耐耐腐腐蚀蚀性性能能好好、、使使用用性性能能好好等优点，是理想的航天工程结构材料。主要
用于制造工作温度低于350℃的石化换热器、反应器、船舶部件、飞机蒙皮等。
5）锌及锌合金
（1）锌。具有良好的压压延延性性、、耐耐磨磨性性、、抗抗腐腐蚀蚀性性、、铸铸造造性性，且有很好的常常温温机机械械性性，能与多种金属
制成性能优良的合金。
主要以镀锌、锌基合金、氧化锌的形式应用于建筑、轻工、机械等行业。镀锌指在材料的表面镀一
层锌以起到美观、防锈等作用的表面处理技术，现在主要采用热镀锌方法，用于钢材和钢结构件的表面
镀层。
（2）锌合金。锌本身的强度和硬度不高，但在与铝、铜等组成合金后，其强强度度和和硬硬度度均均大大为为提提高高，
12 / 184一一级级建建造造师师--机机电电工工程程

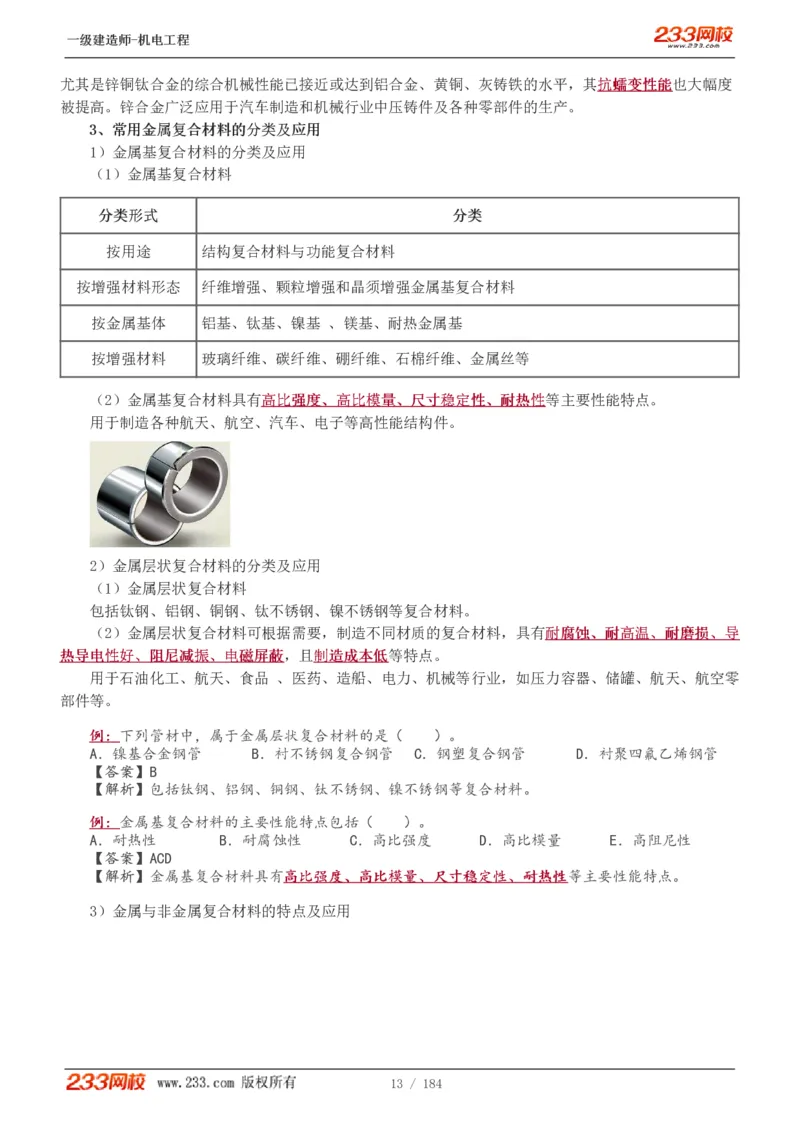

尤其是锌铜钛合金的综合机械性能已接近或达到铝合金、黄铜、灰铸铁的水平，其抗抗蠕蠕变变性性能能也大幅度
被提高。锌合金广泛应用于汽车制造和机械行业中压铸件及各种零部件的生产。
33、、常常用用金金属属复复合合材材料料的的分分类类及及应应用用
1）金属基复合材料的分类及应用
（1）金属基复合材料
分分类类形形式式 分分类类
按用途 结构复合材料与功能复合材料
按增强材料形态 纤维增强、颗粒增强和晶须增强金属基复合材料
按金属基体 铝基、钛基、镍基 、镁基、耐热金属基
按增强材料 玻璃纤维、碳纤维、硼纤维、石棉纤维、金属丝等
（2）金属基复合材料具有高高比比强强度度、、高高比比模模量量、、尺尺寸寸稳稳定定性性、、耐耐热热性性等主要性能特点。
用于制造各种航天、航空、汽车、电子等高性能结构件。
2）金属层状复合材料的分类及应用
（1）金属层状复合材料
包括钛钢、铝钢、铜钢、钛不锈钢、镍不锈钢等复合材料。
（2）金属层状复合材料可根据需要，制造不同材质的复合材料，具有耐耐腐腐蚀蚀、、耐耐高高温温、、耐耐磨磨损损、、导导
热热导导电电性性好好、、阻阻尼尼减减振振、、电电磁磁屏屏蔽蔽，且制制造造成成本本低低等特点。
用于石油化工、航天、食品 、医药、造船、电力、机械等行业，如压力容器、储罐、航天、航空零
部件等。
例例：：下列管材中，属于金属层状复合材料的是（ ）。
A．镍基合金钢管 B．衬不锈钢复合钢管 C．钢塑复合钢管 D．衬聚四氟乙烯钢管
【【答答案案】】B
【【解解析析】】包括钛钢、铝钢、铜钢、钛不锈钢、镍不锈钢等复合材料。
例例：：金属基复合材料的主要性能特点包括（ ）。
A．耐热性 B．耐腐蚀性 C．高比强度 D．高比模量 E．高阻尼性
【【答答案案】】ACD
【【解解析析】】金属基复合材料具有高高比比强强度度、、高高比比模模量量、、尺尺寸寸稳稳定定性性、、耐耐热热性性等主要性能特点。
3）金属与非金属复合材料的特点及应用
13 / 184一一级级建建造造师师--机机电电工工程程
特特点点 用用途途
既有钢管的强强度度和和刚刚度度，又有塑料管的耐耐化化
钢塑 学学腐腐蚀蚀 ，具有无无污污染染、、不不混混生生细细菌菌、、内内壁壁光光 广泛应用于石油、化工、建筑、通信、电力
复合管 滑滑、、不不积积垢垢、、水水阻阻小小、、施施工工方方便便、、成成本本低低等 和地下输气管道等领域。
优点。
有与金属管材相当的强强度度，具有电电屏屏蔽蔽和磁磁
铝塑
屏屏蔽蔽作用 、隔隔热热保保温温性性好好、、重重量量轻轻、、寿寿命命长长 广泛应用于建筑、工业等机电工程中。
复合管
、、施施工工方方便便、、成成本本低低等优点。
第第0022讲讲 机机电电工工程程常常用用材材料料（（二二））
11..11..22 非非金金属属材材料料的的分分类类及及应应用用
1、硅酸盐材料的分类及应用
水水泥泥、、保保温温棉棉、、砌砌筑筑材材料料、、陶陶瓷瓷
4）陶瓷
陶瓷是以黏土等硅酸盐类矿物为原料，经粉末处理、成型、烧结等过程加工而成，具有坚坚硬硬、、不不
燃燃、、不不生生锈锈，，能能承承受受光光照照、、压压力力等等优优良良性性能能。陶瓷的硬硬度度很很高高，，但但脆脆性性很很大大。
（1）陶瓷的分类
陶瓷按照原料来源可分为普普通通陶陶瓷瓷和特特种种陶陶瓷瓷。。
（2）陶瓷制品的用途
③功能陶瓷
如绝缘陶瓷、敏感陶瓷、介电陶瓷、超导陶瓷、红外辐射陶瓷、发光陶瓷、透明陶瓷、生物与抗菌
陶瓷、隔热陶瓷等。
5）特种新型的无机非金属材料
碳化硅、氧化铝陶瓷、硼酸盐、硫硫化化物物玻玻璃璃，镁质、铬镁质耐火材料和碳素材料
普通
等。
特种新型 氧化物、氮化物、碳化物、硼化物、硫化物、硅化物。
14 / 184一一级级建建造造师师--机机电电工工程程

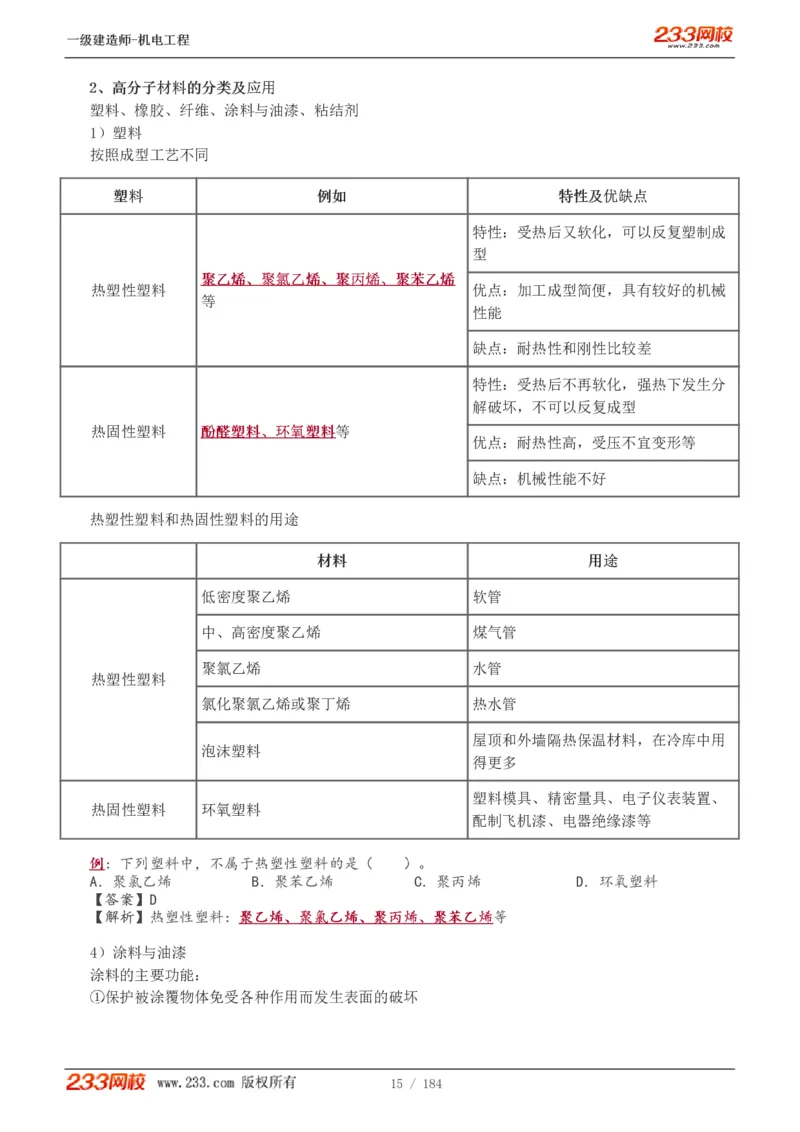

22、、高高分分子子材材料料的的分分类类及及应应用用
塑料、橡胶、纤维、涂料与油漆、粘结剂
1）塑料
按照成型工艺不同
塑塑料料 例例如如 特特性性及及优优缺缺点点
特性：受热后又软化，可以反复塑制成
型
聚聚乙乙烯烯、、聚聚氯氯乙乙烯烯、、聚聚丙丙烯烯、、聚聚苯苯乙乙烯烯
热塑性塑料 优点：加工成型简便，具有较好的机械
等
性能
缺点：耐热性和刚性比较差
特性：受热后不再软化，强热下发生分
解破坏，不可以反复成型
热固性塑料 酚酚醛醛塑塑料料、、环环氧氧塑塑料料等
优点：耐热性高，受压不宜变形等
缺点：机械性能不好
热塑性塑料和热固性塑料的用途
材材料料 用用途途
低密度聚乙烯 软管
中、高密度聚乙烯 煤气管
聚氯乙烯 水管
热塑性塑料
氯化聚氯乙烯或聚丁烯 热水管
屋顶和外墙隔热保温材料，在冷库中用
泡沫塑料
得更多
塑料模具、精密量具、电子仪表装置、
热固性塑料 环氧塑料
配制飞机漆、电器绝缘漆等
例例：下列塑料中，不属于热塑性塑料的是（ ）。
A．聚氯乙烯 B．聚苯乙烯 C．聚丙烯 D．环氧塑料
【【答答案案】】D
【【解解析析】】热塑性塑料：聚聚乙乙烯烯、、聚聚氯氯乙乙烯烯、、聚聚丙丙烯烯、、聚聚苯苯乙乙烯烯等
4）涂料与油漆
涂料的主要功能：
①保护被涂覆物体免受各种作用而发生表面的破坏
15 / 184一一级级建建造造师师--机机电电工工程程

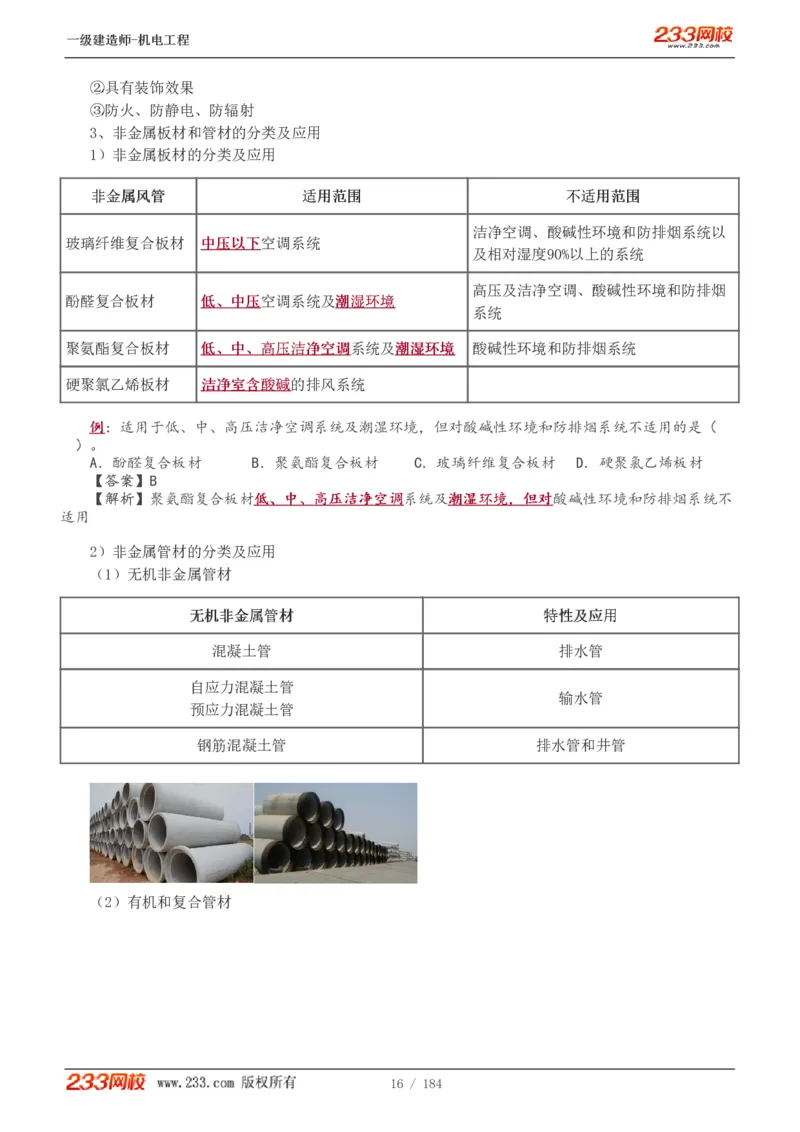

②具有装饰效果
③防火、防静电、防辐射
3、非金属板材和管材的分类及应用
1）非金属板材的分类及应用
非非金金属属风风管管 适适用用范范围围 不不适适用用范范围围
洁净空调、酸碱性环境和防排烟系统以
玻璃纤维复合板材 中中压压以以下下空调系统
及相对湿度90%以上的系统
高压及洁净空调、酸碱性环境和防排烟
酚醛复合板材 低低、、中中压压空调系统及潮潮湿湿环环境境
系统
聚氨酯复合板材 低低、、中中、、高高压压洁洁净净空空调调系统及潮潮湿湿环环境境 酸碱性环境和防排烟系统
硬聚氯乙烯板材 洁洁净净室室含含酸酸碱碱的排风系统
例例：适用于低、中、高压洁净空调系统及潮湿环境，但对酸碱性环境和防排烟系统不适用的是（
）。
A．酚醛复合板材 B．聚氨酯复合板材 C．玻璃纤维复合板材 D．硬聚氯乙烯板材
【【答答案案】】B
【【解解析析】】聚氨酯复合板材低低、、中中、、高高压压洁洁净净空空调调系统及潮潮湿湿环环境境，，但但对对酸碱性环境和防排烟系统不
适用
2）非金属管材的分类及应用
（1）无机非金属管材
无无机机非非金金属属管管材材 特特性性及及应应用用
混凝土管 排水管
自应力混凝土管
输水管
预应力混凝土管
钢筋混凝土管 排水管和井管
（2）有机和复合管材
16 / 184一一级级建建造造师师--机机电电工工程程

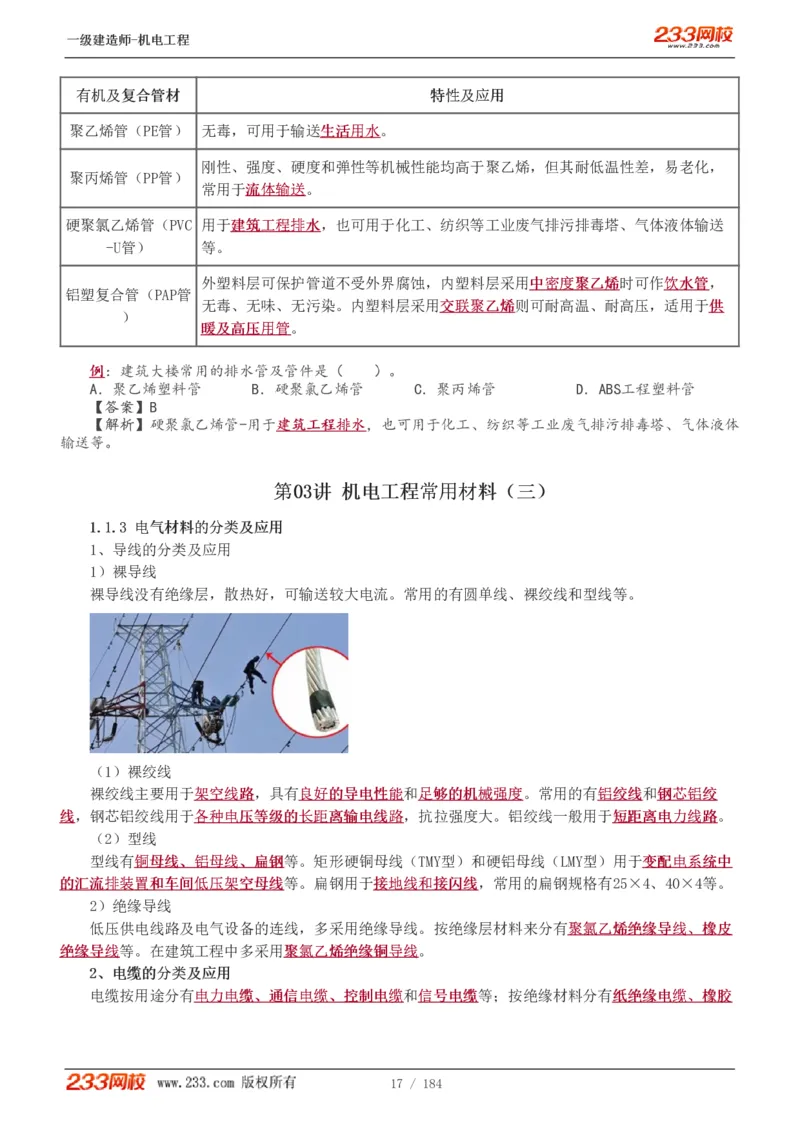

有有机机及及复复合合管管材材 特特性性及及应应用用
聚乙烯管（PE管） 无毒，可用于输送生生活活用用水水。
刚性、强度、硬度和弹性等机械性能均高于聚乙烯，但其耐低温性差，易老化，
聚丙烯管（PP管）
常用于流流体体输输送送。
硬聚氯乙烯管（PVC 用于建建筑筑工工程程排排水水，也可用于化工、纺织等工业废气排污排毒塔、气体液体输送
-U管） 等。
外塑料层可保护管道不受外界腐蚀，内塑料层采用中中密密度度聚聚乙乙烯烯时可作饮饮水水管管，
铝塑复合管（PAP管
无毒、无味、无污染。内塑料层采用交交联联聚聚乙乙烯烯则可耐高温、耐高压，适用于供供
）
暖暖及及高高压压用用管管。
例例：建筑大楼常用的排水管及管件是（ ）。
A．聚乙烯塑料管 B．硬聚氯乙烯管 C．聚丙烯管 D．ABS工程塑料管
【【答答案案】】B
【【解解析析】】硬聚氯乙烯管-用于建建筑筑工工程程排排水水，也可用于化工、纺织等工业废气排污排毒塔、气体液体
输送等。
第第0033讲讲 机机电电工工程程常常用用材材料料（（三三））
11..11..33 电电气气材材料料的的分分类类及及应应用用
1、导线的分类及应用
1）裸导线
裸导线没有绝缘层，散热好，可输送较大电流。常用的有圆单线、裸绞线和型线等。
（1）裸绞线
裸绞线主要用于架架空空线线路路，具有良良好好的的导导电电性性能能和足足够够的的机机械械强强度度。常用的有铝铝绞绞线线和钢钢芯芯铝铝绞绞
线线，钢芯铝绞线用于各各种种电电压压等等级级的的长长距距离离输输电电线线路路，抗拉强度大。铝绞线一般用于短短距距离离电电力力线线路路。
（2）型线
型线有铜铜母母线线、、铝铝母母线线、、扁扁钢钢等。矩形硬铜母线（TMY型）和硬铝母线（LMY型）用于变变配配电电系系统统中中
的的汇汇流流排排装装置置和和车车间间低低压压架架空空母母线线等。扁钢用于接接地地线线和和接接闪闪线线，常用的扁钢规格有25×4、40×4等。
2）绝缘导线
低压供电线路及电气设备的连线，多采用绝缘导线。按绝缘层材料来分有聚聚氯氯乙乙烯烯绝绝缘缘导导线线、、橡橡皮皮
绝绝缘缘导导线线等。在建筑工程中多采用聚聚氯氯乙乙烯烯绝绝缘缘铜铜导导线线。

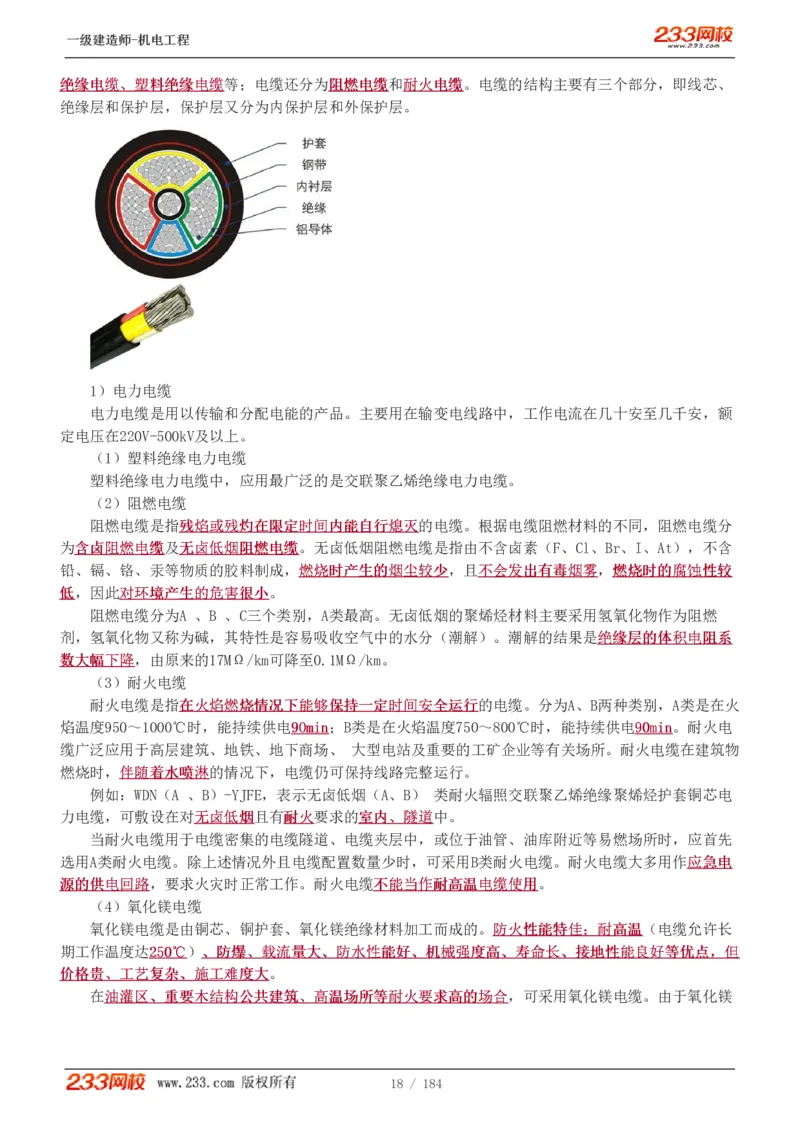

22、、电电缆缆的的分分类类及及应应用用
电缆按用途分有电电力力电电缆缆、、通通信信电电缆缆、、控控制制电电缆缆和信信号号电电缆缆等；按绝缘材料分有纸纸绝绝缘缘电电缆缆、、橡橡胶胶
17 / 184一一级级建建造造师师--机机电电工工程程
绝绝缘缘电电缆缆、、塑塑料料绝绝缘缘电电缆缆等；电缆还分为阻阻燃燃电电缆缆和耐耐火火电电缆缆。电缆的结构主要有三个部分，即线芯、
绝缘层和保护层，保护层又分为内保护层和外保护层。
1）电力电缆
电力电缆是用以传输和分配电能的产品。主要用在输变电线路中，工作电流在几十安至几千安，额
定电压在220V-500kV及以上。
（1）塑料绝缘电力电缆
塑料绝缘电力电缆中，应用最广泛的是交联聚乙烯绝缘电力电缆。
（2）阻燃电缆
阻燃电缆是指残残焰焰或或残残灼灼在在限限定定时时间间内内能能自自行行熄熄灭灭的电缆。根据电缆阻燃材料的不同，阻燃电缆分
为含含卤卤阻阻燃燃电电缆缆及无无卤卤低低烟烟阻阻燃燃电电缆缆。无卤低烟阻燃电缆是指由不含卤素（F、Cl、Br、I、At），不含
铅、镉、铬、汞等物质的胶料制成，燃燃烧烧时时产产生生的的烟烟尘尘较较少少，且不不会会发发出出有有毒毒烟烟雾雾，燃燃烧烧时时的的腐腐蚀蚀性性较较
低低，因此对对环环境境产产生生的的危危害害很很小小。
阻燃电缆分为A 、B 、C三个类别，A类最高。无卤低烟的聚烯烃材料主要采用氢氧化物作为阻燃
剂，氢氧化物又称为碱，其特性是容易吸收空气中的水分（潮解）。潮解的结果是绝绝缘缘层层的的体体积积电电阻阻系系
数数大大幅幅下下降降，由原来的17MΩ/km可降至0.1MΩ/km。
（3）耐火电缆
耐火电缆是指在在火火焰焰燃燃烧烧情情况况下下能能够够保保持持一一定定时时间间安安全全运运行行的电缆。分为A、B两种类别，A类是在火
焰温度950～1000℃时，能持续供电9900mmiinn；B类是在火焰温度750～800℃时，能持续供电9900mmiinn。耐火电
缆广泛应用于高层建筑、地铁、地下商场、 大型电站及重要的工矿企业等有关场所。耐火电缆在建筑物
燃烧时，伴伴随随着着水水喷喷淋淋的情况下，电缆仍可保持线路完整运行。
例如：WDN（A 、B）-YJFE，表示无卤低烟（A、B） 类耐火辐照交联聚乙烯绝缘聚烯烃护套铜芯电
力电缆，可敷设在对无无卤卤低低烟烟且有耐耐火火要求的室室内内、、隧隧道道中。
当耐火电缆用于电缆密集的电缆隧道、电缆夹层中，或位于油管、油库附近等易燃场所时，应首先
选用A类耐火电缆。除上述情况外且电缆配置数量少时，可采用B类耐火电缆。耐火电缆大多用作应应急急电电
源源的的供供电电回回路路，要求火灾时正常工作。耐火电缆不不能能当当作作耐耐高高温温电电缆缆使使用用。
（4）氧化镁电缆
氧化镁电缆是由铜芯、铜护套、氧化镁绝缘材料加工而成的。防防火火性性能能特特佳佳；；耐耐高高温温（电缆允许长
期工作温度达225500℃℃）、、防防爆爆、、载载流流量量大大、、防防水水性性能能好好、、机机械械强强度度高高、、寿寿命命长长、、接接地地性性能能良良好好等等优优点点，，但但
价价格格贵贵、、工工艺艺复复杂杂、、施施工工难难度度大大。
在油油灌灌区区、、重重要要木木结结构构公公共共建建筑筑、、高高温温场场所所等等耐耐火火要要求求高高的的场场合合，可采用氧化镁电缆。由于氧化镁
18 / 184一一级级建建造造师师--机机电电工工程程

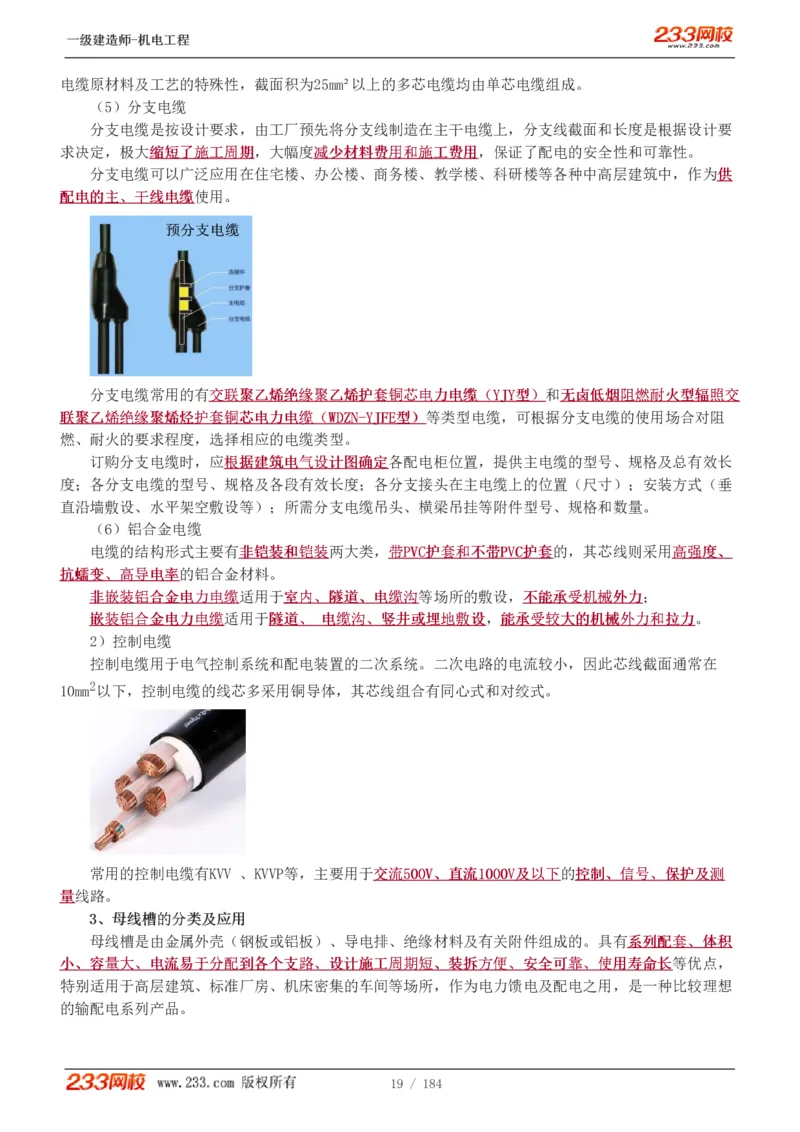

电缆原材料及工艺的特殊性，截面积为25mm²以上的多芯电缆均由单芯电缆组成。
（5）分支电缆
分支电缆是按设计要求，由工厂预先将分支线制造在主干电缆上，分支线截面和长度是根据设计要
求决定，极大缩缩短短了了施施工工周周期期，大幅度减减少少材材料料费费用用和和施施工工费费用用，保证了配电的安全性和可靠性。
分支电缆可以广泛应用在住宅楼、办公楼、商务楼、教学楼、科研楼等各种中高层建筑中，作为供供
配配电电的的主主、、干干线线电电缆缆使用。
分支电缆常用的有交交联联聚聚乙乙烯烯绝绝缘缘聚聚乙乙烯烯护护套套铜铜芯芯电电力力电电缆缆（（YYJJYY型型））和无无卤卤低低烟烟阻阻燃燃耐耐火火型型辐辐照照交交
联联聚聚乙乙烯烯绝绝缘缘聚聚烯烯烃烃护护套套铜铜芯芯电电力力电电缆缆（（WWDDZZNN--YYJJFFEE型型））等类型电缆，可根据分支电缆的使用场合对阻
燃、耐火的要求程度，选择相应的电缆类型。
订购分支电缆时，应根根据据建建筑筑电电气气设设计计图图确确定定各配电柜位置，提供主电缆的型号、规格及总有效长
度；各分支电缆的型号、规格及各段有效长度；各分支接头在主电缆上的位置（尺寸）；安装方式（垂
直沿墙敷设、水平架空敷设等）；所需分支电缆吊头、横梁吊挂等附件型号、规格和数量。
（6）铝合金电缆
电缆的结构形式主要有非非铠铠装装和和铠铠装装两大类，带带PPVVCC护护套套和和不不带带PPVVCC护护套套的，其芯线则采用高高强强度度、、
抗抗蠕蠕变变、、高高导导电电率率的铝合金材料。
非非嵌嵌装装铝铝合合金金电电力力电电缆缆适用于室室内内、、隧隧道道、、电电缆缆沟沟等场所的敷设，不不能能承承受受机机械械外外力力；
嵌嵌装装铝铝合合金金电电力力电电缆缆适用于隧隧道道、、 电电缆缆沟沟、、竖竖井井或或埋埋地地敷敷设设，能能承承受受较较大大的的机机械械外外力力和和拉拉力力。
2）控制电缆
控制电缆用于电气控制系统和配电装置的二次系统。二次电路的电流较小，因此芯线截面通常在
10mm2以下，控制电缆的线芯多采用铜导体，其芯线组合有同心式和对绞式。
常用的控制电缆有KVV 、KVVP等，主要用于交交流流550000VV、、直直流流11000000VV及及以以下下的控控制制、、信信号号、、保保护护及及测测
量量线路。
33、、母母线线槽槽的的分分类类及及应应用用
母线槽是由金属外壳（钢板或铝板）、导电排、绝缘材料及有关附件组成的。具有系系列列配配套套、、体体积积
小小、、容容量量大大、、电电流流易易于于分分配配到到各各个个支支路路、、设设计计施施工工周周期期短短、、装装拆拆方方便便、、安安全全可可靠靠、、使使用用寿寿命命长长等优点，
特别适用于高层建筑、标准厂房、机床密集的车间等场所，作为电力馈电及配电之用，是一种比较理想
的输配电系列产品。
19 / 184一一级级建建造造师师--机机电电工工程程

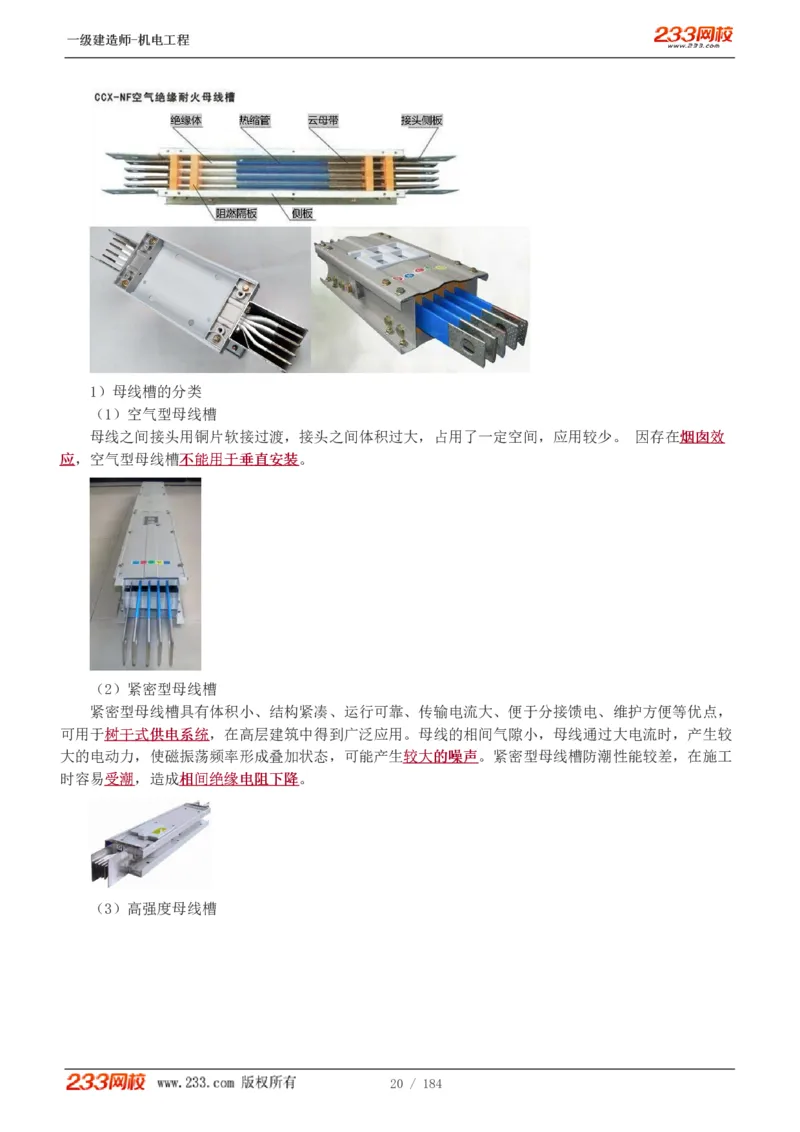

1）母线槽的分类
（1）空气型母线槽
母线之间接头用铜片软接过渡，接头之间体积过大，占用了一定空间，应用较少。 因存在烟烟囱囱效效
应应，空气型母线槽不不能能用用于于垂垂直直安安装装。
（2）紧密型母线槽
紧密型母线槽具有体积小、结构紧凑、运行可靠、传输电流大、便于分接馈电、维护方便等优点，
可用于树树干干式式供供电电系系统统，在高层建筑中得到广泛应用。母线的相间气隙小，母线通过大电流时，产生较
大的电动力，使磁振荡频率形成叠加状态，可能产生较较大大的的噪噪声声。紧密型母线槽防潮性能较差，在施工
时容易受受潮潮，造成相相间间绝绝缘缘电电阻阻下下降降。

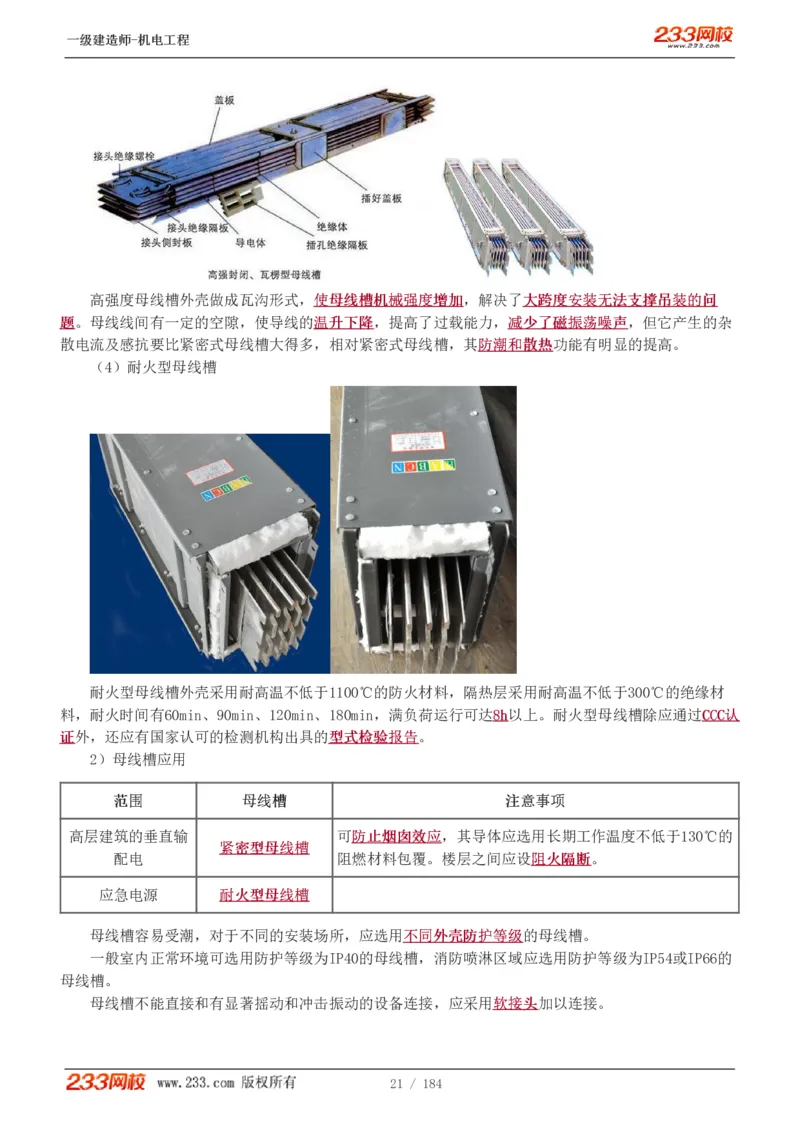

（3）高强度母线槽
20 / 184一一级级建建造造师师--机机电电工工程程
高强度母线槽外壳做成瓦沟形式，使使母母线线槽槽机机械械强强度度增增加加，解决了大大跨跨度度安安装装无无法法支支撑撑吊吊装装的的问问
题题。母线线间有一定的空隙，使导线的温温升升下下降降，提高了过载能力，减减少少了了磁磁振振荡荡噪噪声声，但它产生的杂
散电流及感抗要比紧密式母线槽大得多，相对紧密式母线槽，其防防潮潮和和散散热热功能有明显的提高。
（4）耐火型母线槽
耐火型母线槽外壳采用耐高温不低于1100℃的防火材料，隔热层采用耐高温不低于300℃的绝缘材
料，耐火时间有60min、90min、120min、180min，满负荷运行可达88hh以上。耐火型母线槽除应通过CCCCCC认认
证证外，还应有国家认可的检测机构出具的型型式式检检验验报报告告。
2）母线槽应用
范范围围 母母线线槽槽 注注意意事事项项
高层建筑的垂直输 可防防止止烟烟囱囱效效应应，其导体应选用长期工作温度不低于130℃的
紧紧密密型型母母线线槽槽
配电 阻燃材料包覆。楼层之间应设阻阻火火隔隔断断。
应急电源 耐耐火火型型母母线线槽槽
母线槽容易受潮，对于不同的安装场所，应选用不不同同外外壳壳防防护护等等级级的母线槽。
一般室内正常环境可选用防护等级为IP40的母线槽，消防喷淋区域应选用防护等级为IP54或IP66的
母线槽。
母线槽不能直接和有显著摇动和冲击振动的设备连接，应采用软软接接头头加以连接。
21 / 184一一级级建建造造师师--机机电电工工程程

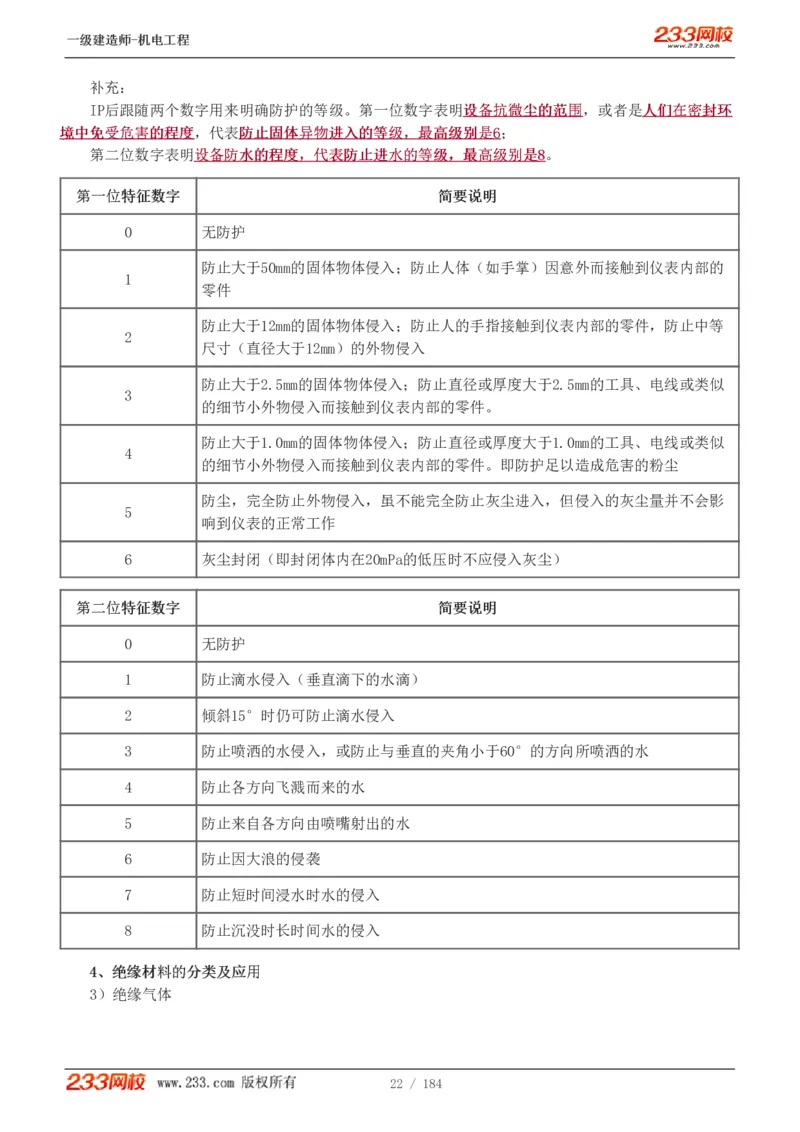

补充：
IP后跟随两个数字用来明确防护的等级。第一位数字表明设设备备抗抗微微尘尘的的范范围围，或者是人人们们在在密密封封环环
境境中中免免受受危危害害的的程程度度，代表防防止止固固体体异异物物进进入入的的等等级级，，最最高高级级别别是是66；
第二位数字表明设设备备防防水水的的程程度度，，代代表表防防止止进进水水的的等等级级，，最最高高级级别别是是88。
第第一一位位特特征征数数字字 简简要要说说明明
0 无防护
防止大于50mm的固体物体侵入；防止人体（如手掌）因意外而接触到仪表内部的
1
零件
防止大于12mm的固体物体侵入；防止人的手指接触到仪表内部的零件，防止中等
2
尺寸（直径大于12mm）的外物侵入
防止大于2.5mm的固体物体侵入；防止直径或厚度大于2.5mm的工具、电线或类似
3
的细节小外物侵入而接触到仪表内部的零件。
防止大于1.0mm的固体物体侵入；防止直径或厚度大于1.0mm的工具、电线或类似
4
的细节小外物侵入而接触到仪表内部的零件。即防护足以造成危害的粉尘
防尘，完全防止外物侵入，虽不能完全防止灰尘进入，但侵入的灰尘量并不会影
5
响到仪表的正常工作
6 灰尘封闭（即封闭体内在20mPa的低压时不应侵入灰尘）
第第二二位位特特征征数数字字 简简要要说说明明
0 无防护
1 防止滴水侵入（垂直滴下的水滴）
2 倾斜15°时仍可防止滴水侵入
3 防止喷洒的水侵入，或防止与垂直的夹角小于60°的方向所喷洒的水
4 防止各方向飞溅而来的水
5 防止来自各方向由喷嘴射出的水
6 防止因大浪的侵袭
7 防止短时间浸水时水的侵入
8 防止沉没时长时间水的侵入
44、、绝绝缘缘材材料料的的分分类类及及应应用用
3）绝缘气体
22 / 184一一级级建建造造师师--机机电电工工程程

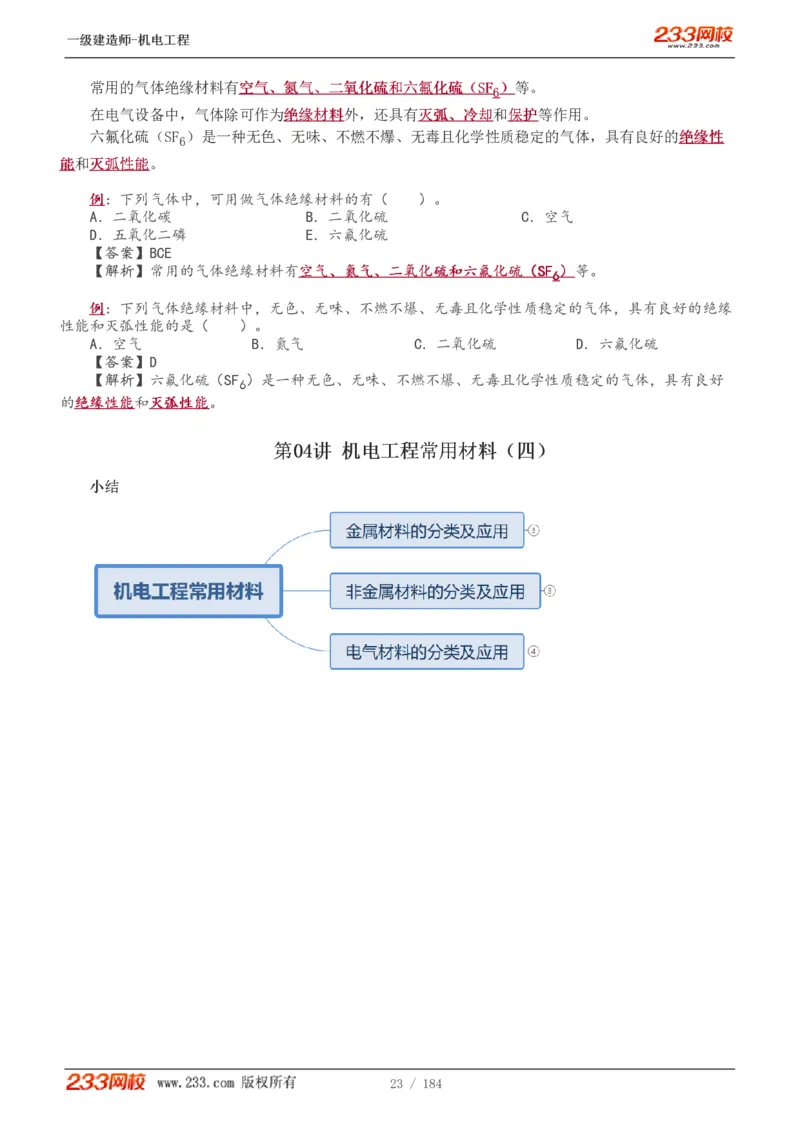

常用的气体绝缘材料有空空气气、、氮氮气气、、二二氧氧化化硫硫和和六六氟氟化化硫硫（（SSFF ））等。
66
在电气设备中，气体除可作为绝绝缘缘材材料料外，还具有灭灭弧弧、、冷冷却却和保保护护等作用。
六氟化硫（SF ）是一种无色、无味、不燃不爆、无毒且化学性质稳定的气体，具有良好的绝绝缘缘性性
6
能能和灭灭弧弧性性能能。
例例：下列气体中，可用做气体绝缘材料的有（ ）。
A．二氧化碳 B．二氧化硫 C．空气
D．五氧化二磷 E．六氟化硫
【【答答案案】】BCE
【【解解析析】】常用的气体绝缘材料有空空气气、、氮氮气气、、二二氧氧化化硫硫和和六六氟氟化化硫硫（（SSFF ））等。
66
例例：下列气体绝缘材料中，无色、无味、不燃不爆、无毒且化学性质稳定的气体，具有良好的绝缘
性能和灭弧性能的是（ ）。
A．空气 B．氮气 C．二氧化硫 D．六氟化硫
【【答答案案】】D
【【解解析析】】六氟化硫（SF ）是一种无色、无味、不燃不爆、无毒且化学性质稳定的气体，具有良好
6
的绝绝缘缘性性能能和灭灭弧弧性性能能。
第第0044讲讲 机机电电工工程程常常用用材材料料（（四四））
小小结结
23 / 184一一级级建建造造师师--机机电电工工程程

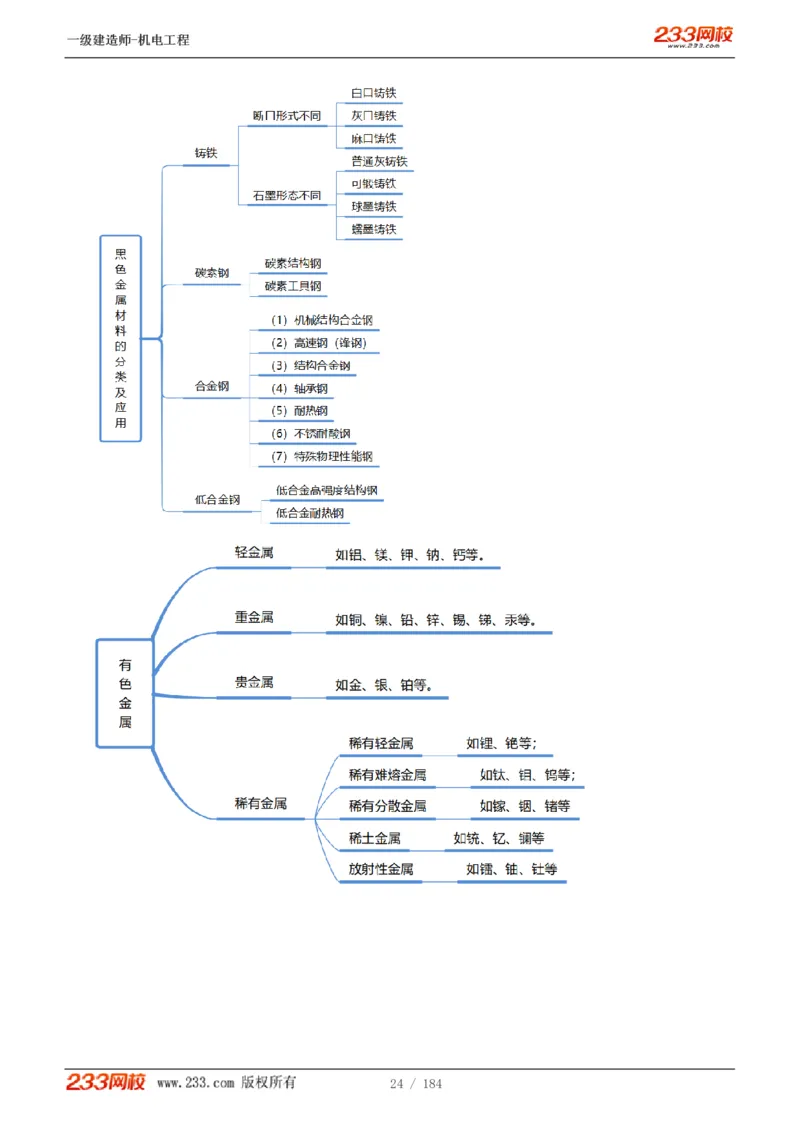

24 / 184一一级级建建造造师师--机机电电工工程程

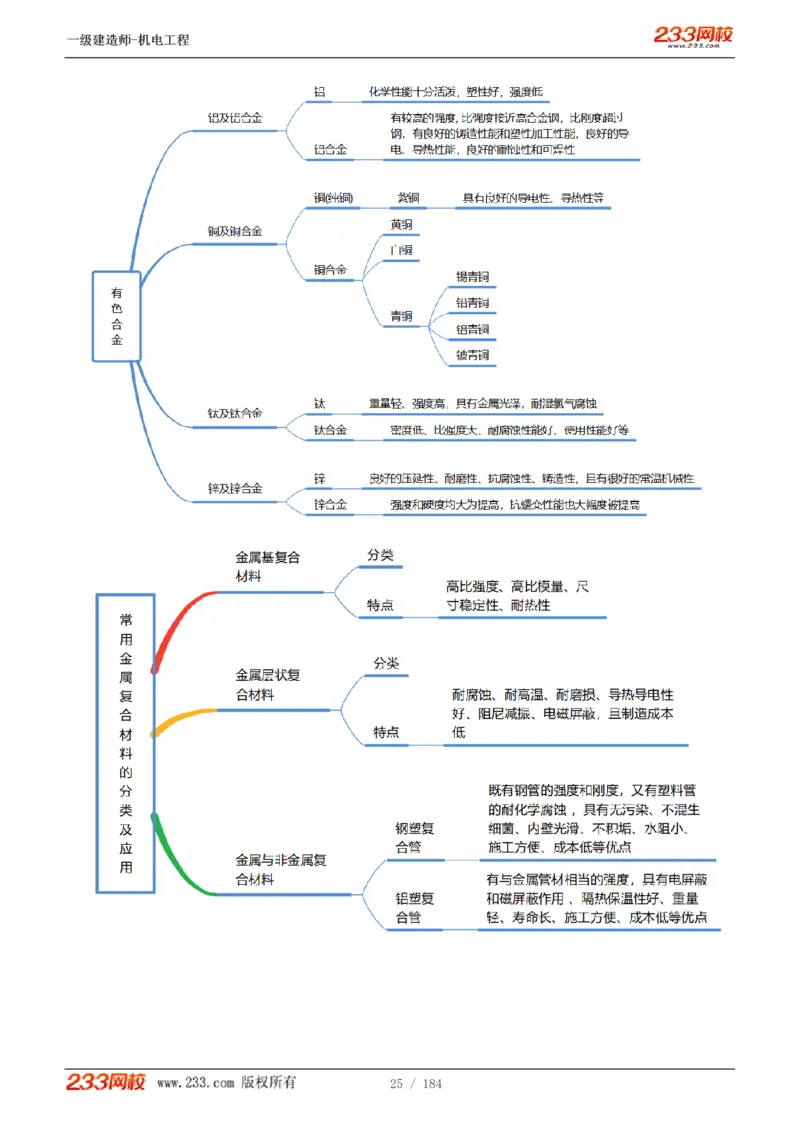

25 / 184一一级级建建造造师师--机机电电工工程程

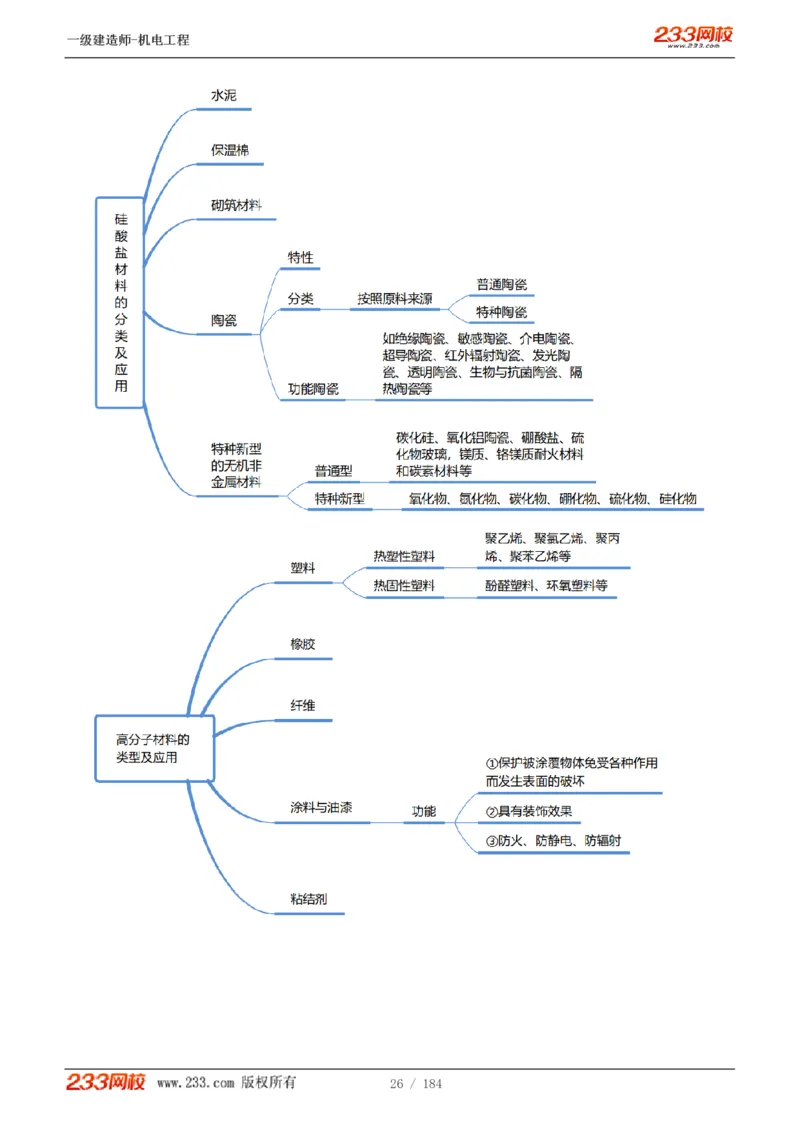

26 / 184一一级级建建造造师师--机机电电工工程程

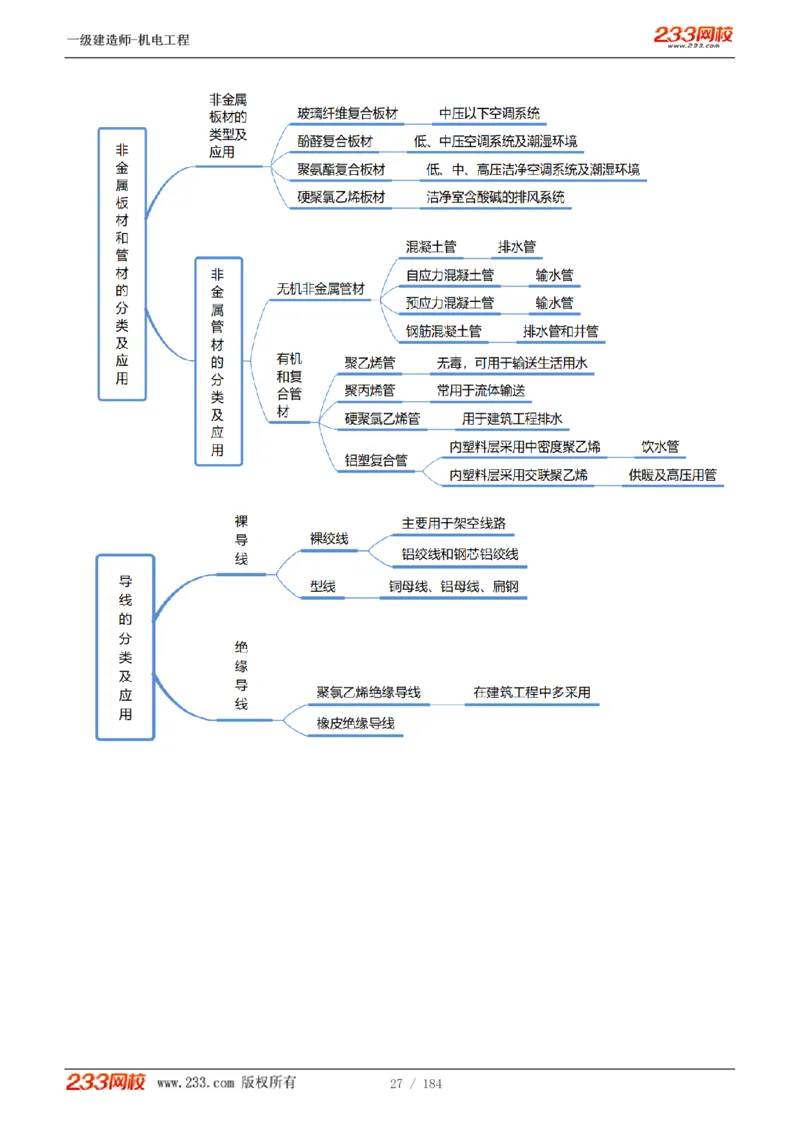

27 / 184一一级级建建造造师师--机机电电工工程程
28 / 184一一级级建建造造师师--机机电电工工程程

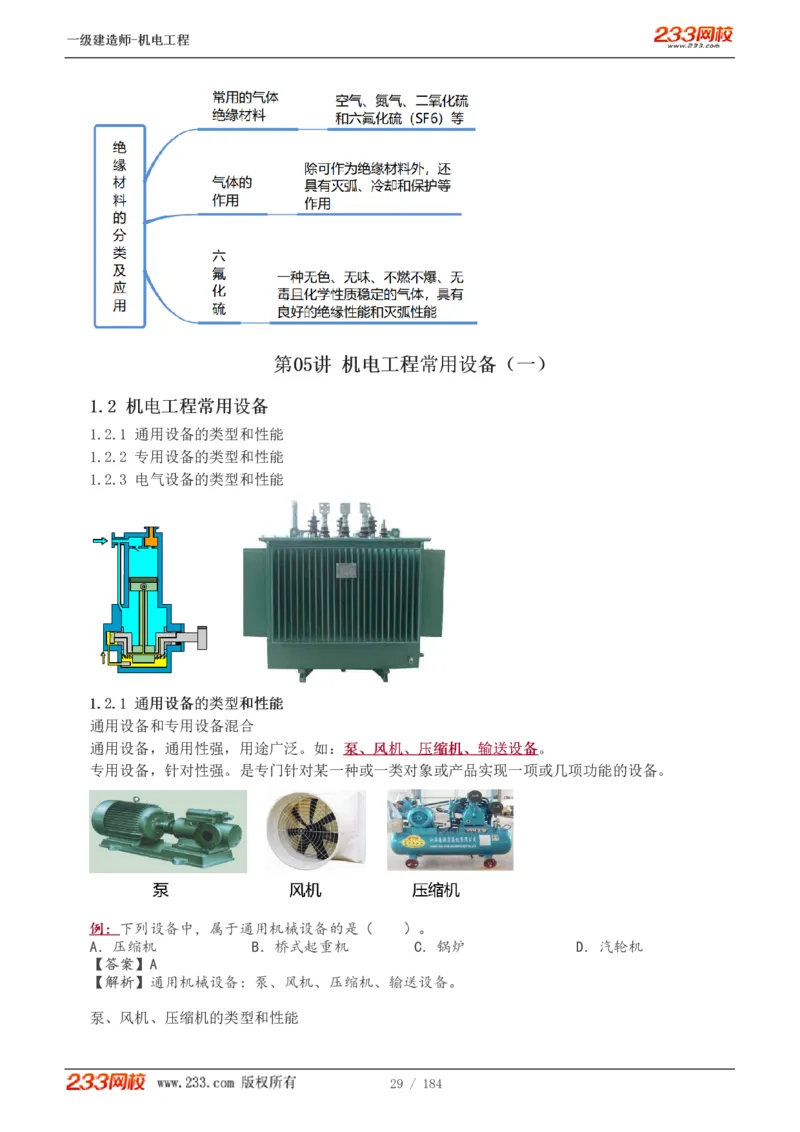

第第0055讲讲 机机电电工工程程常常用用设设备备（（一一））
11..22 机机电电工工程程常常用用设设备备
1.2.1 通用设备的类型和性能
1.2.2 专用设备的类型和性能
1.2.3 电气设备的类型和性能
11..22..11 通通用用设设备备的的类类型型和和性性能能
通用设备和专用设备混合
通用设备，通用性强，用途广泛。如：泵泵、、风风机机、、压压缩缩机机、、输输送送设设备备。
专用设备，针对性强。是专门针对某一种或一类对象或产品实现一项或几项功能的设备。
例例：：下列设备中，属于通用机械设备的是（ ）。
A．压缩机 B．桥式起重机 C．锅炉 D．汽轮机
【【答答案案】】A
【【解解析析】】通用机械设备：泵、风机、压缩机、输送设备。
泵、风机、压缩机的类型和性能

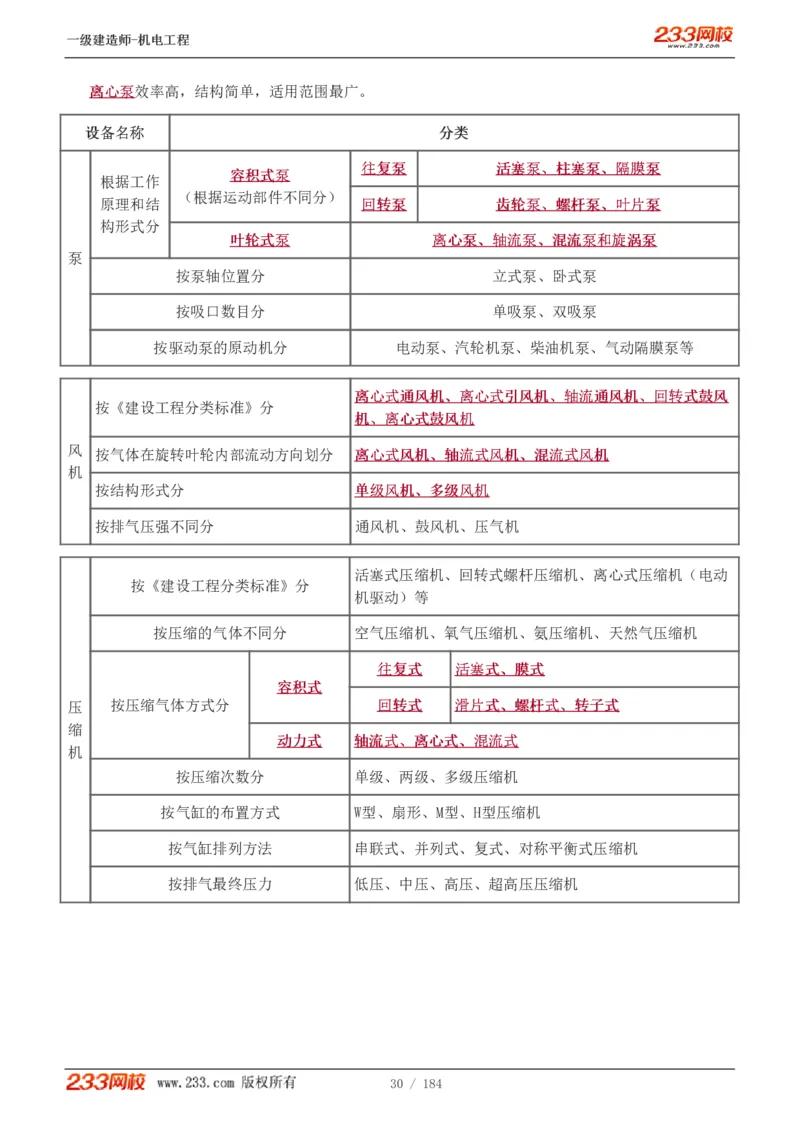

29 / 184一一级级建建造造师师--机机电电工工程程
离离心心泵泵效率高，结构简单，适用范围最广。
设设备备名名称称 分分类类
往往复复泵泵 活活塞塞泵泵、、柱柱塞塞泵泵、、隔隔膜膜泵泵
容容积积式式泵泵
根据工作
（根据运动部件不同分）
原理和结 回回转转泵泵 齿齿轮轮泵泵、、螺螺杆杆泵泵、、叶叶片片泵泵
构形式分
叶叶轮轮式式泵泵 离离心心泵泵、、轴轴流流泵泵、、混混流流泵泵和和旋旋涡涡泵泵
泵
按泵轴位置分 立式泵、卧式泵
按吸口数目分 单吸泵、双吸泵
按驱动泵的原动机分 电动泵、汽轮机泵、柴油机泵、气动隔膜泵等
离离心心式式通通风风机机、、离离心心式式引引风风机机、、轴轴流流通通风风机机、、回回转转式式鼓鼓风风
按《建设工程分类标准》分
机机、、离离心心式式鼓鼓风风机机
风
按气体在旋转叶轮内部流动方向划分 离离心心式式风风机机、、轴轴流流式式风风机机、、混混流流式式风风机机
机
按结构形式分 单单级级风风机机、、多多级级风风机机
按排气压强不同分 通风机、鼓风机、压气机
活塞式压缩机、回转式螺杆压缩机、离心式压缩机（电动
按《建设工程分类标准》分
机驱动）等
按压缩的气体不同分 空气压缩机、氧气压缩机、氨压缩机、天然气压缩机
往往复复式式 活活塞塞式式、、膜膜式式
容容积积式式
压 按压缩气体方式分 回回转转式式 滑滑片片式式、、螺螺杆杆式式、、转转子子式式
缩
动动力力式式 轴轴流流式式、、离离心心式式、、混混流流式式
机
按压缩次数分 单级、两级、多级压缩机
按气缸的布置方式 W型、扇形、M型、H型压缩机
按气缸排列方法 串联式、并列式、复式、对称平衡式压缩机
按排气最终压力 低压、中压、高压、超高压压缩机
30 / 184一一级级建建造造师师--机机电电工工程程

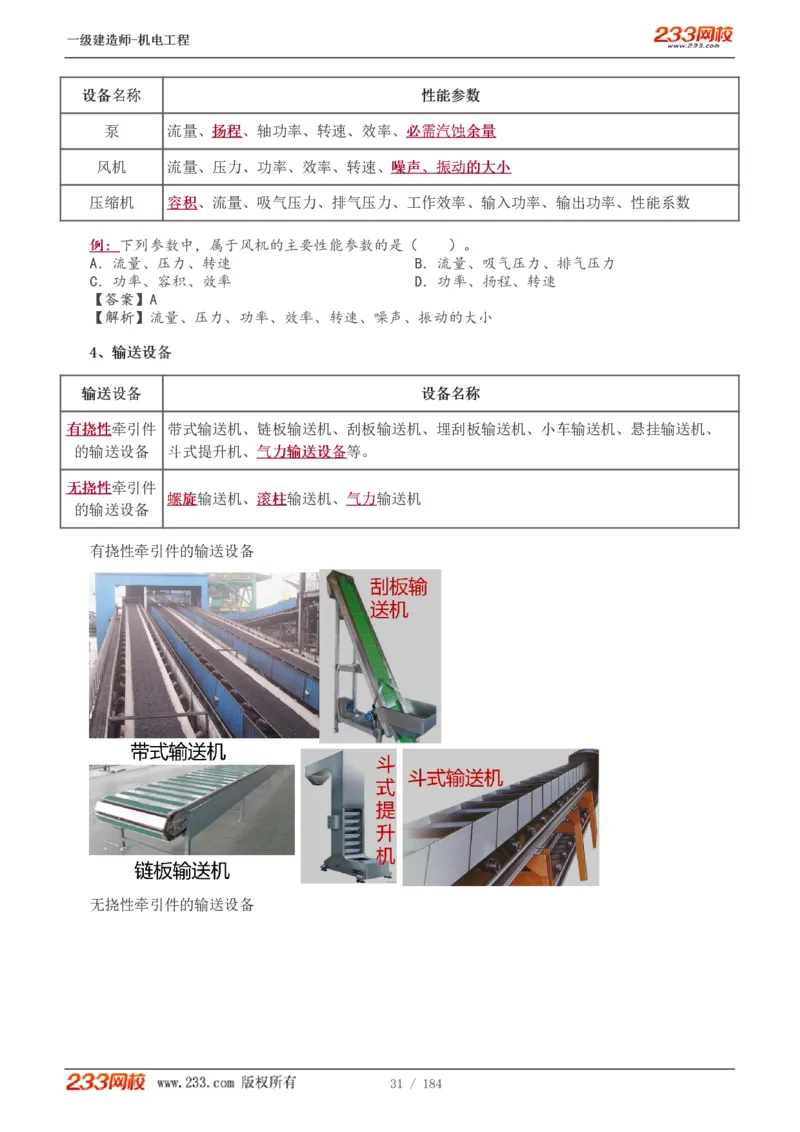

设设备备名名称称 性性能能参参数数
泵 流量、扬扬程程、轴功率、转速、效率、必必需需汽汽蚀蚀余余量量
风机 流量、压力、功率、效率、转速、噪噪声声、、振振动动的的大大小小
压缩机 容容积积、流量、吸气压力、排气压力、工作效率、输入功率、输出功率、性能系数
例例：：下列参数中，属于风机的主要性能参数的是（ ）。
A．流量、压力、转速 B．流量、吸气压力、排气压力
C．功率、容积、效率 D．功率、扬程、转速
【【答答案案】】A
【【解解析析】】流量、压力、功率、效率、转速、噪声、振动的大小
44、、输输送送设设备备
输输送送设设备备 设设备备名名称称
有有挠挠性性牵引件 带式输送机、链板输送机、刮板输送机、埋刮板输送机、小车输送机、悬挂输送机、
的输送设备 斗式提升机、气气力力输输送送设设备备等。
无无挠挠性性牵引件
螺螺旋旋输送机、滚滚柱柱输送机、气气力力输送机
的输送设备

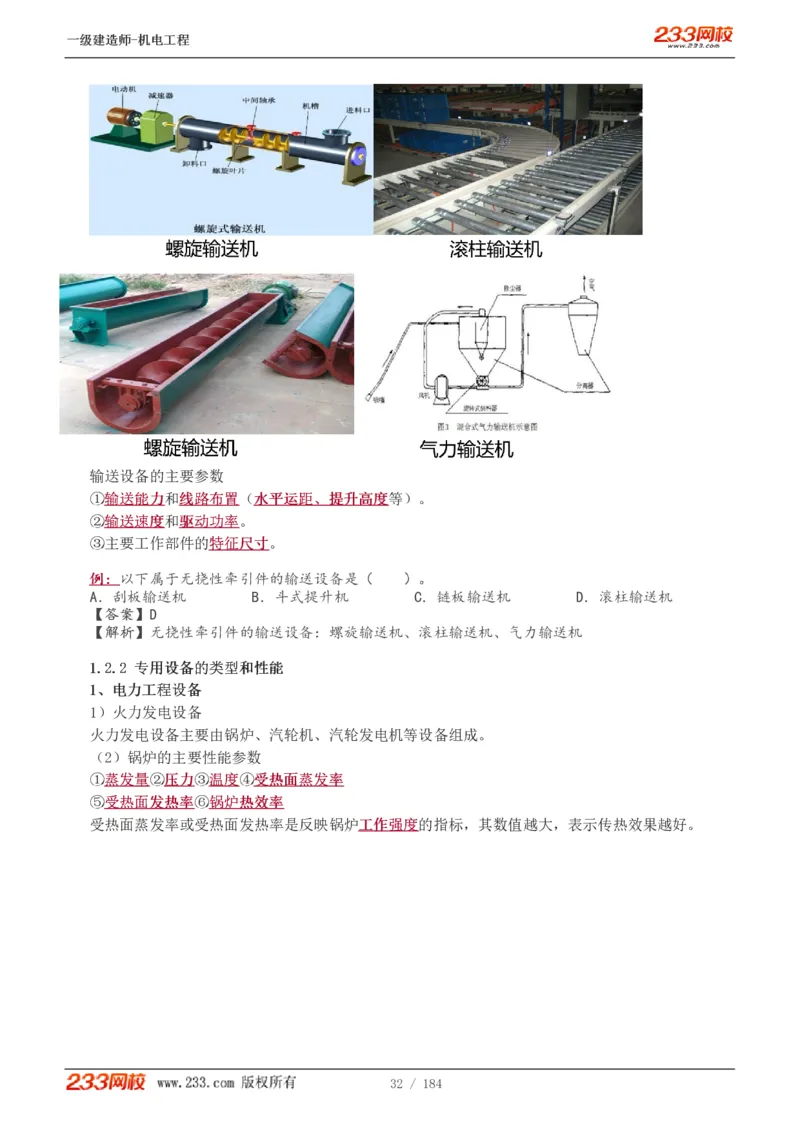

有挠性牵引件的输送设备
无挠性牵引件的输送设备
31 / 184一一级级建建造造师师--机机电电工工程程
输送设备的主要参数
①输输送送能能力力和线线路路布布置置（水水平平运运距距、、提提升升高高度度等）。
②输输送送速速度度和驱驱动动功功率率。
③主要工作部件的特特征征尺尺寸寸。
例例：：以下属于无挠性牵引件的输送设备是（ ）。
A．刮板输送机 B．斗式提升机 C．链板输送机 D．滚柱输送机
【【答答案案】】D
【【解解析析】】无挠性牵引件的输送设备：螺旋输送机、滚柱输送机、气力输送机
11..22..22 专专用用设设备备的的类类型型和和性性能能
11、、电电力力工工程程设设备备
1）火力发电设备
火力发电设备主要由锅炉、汽轮机、汽轮发电机等设备组成。
（2）锅炉的主要性能参数
①蒸蒸发发量量②压压力力③温温度度④受受热热面面蒸蒸发发率率
⑤受受热热面面发发热热率率⑥锅锅炉炉热热效效率率
受热面蒸发率或受热面发热率是反映锅炉工工作作强强度度的指标，其数值越大，表示传热效果越好。
32 / 184一一级级建建造造师师--机机电电工工程程

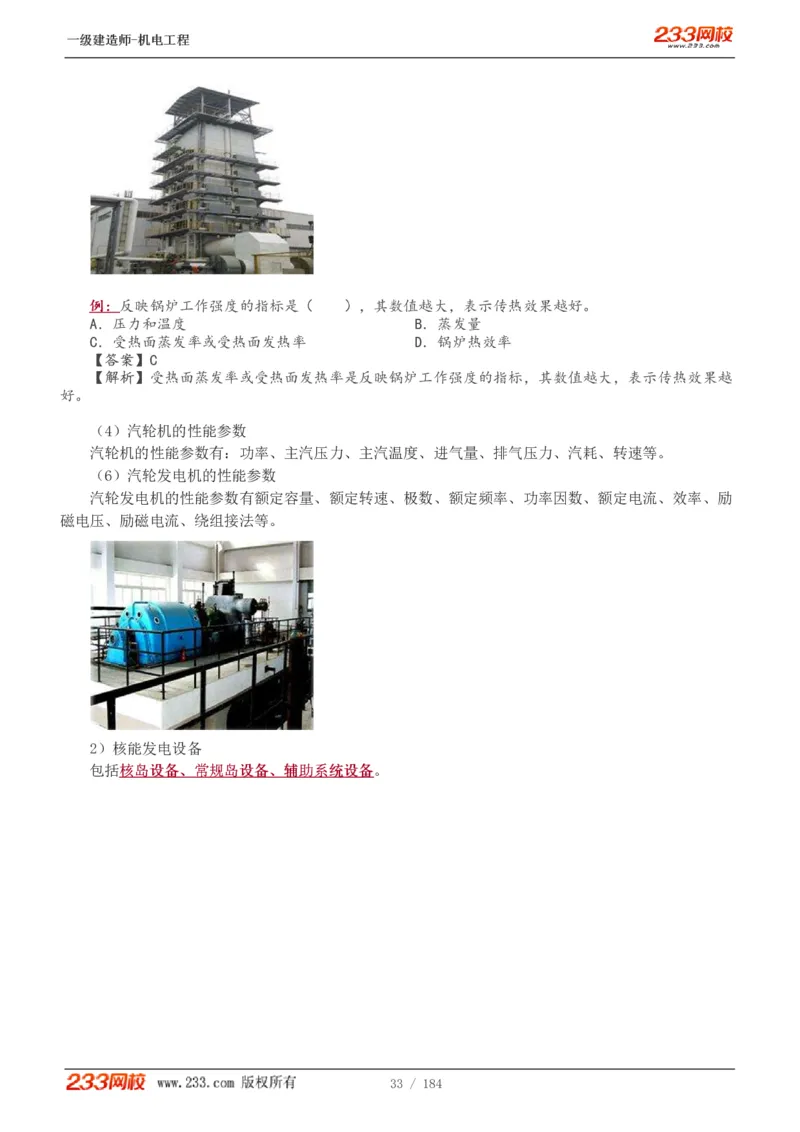

例例：：反映锅炉工作强度的指标是（ ），其数值越大，表示传热效果越好。
A．压力和温度 B．蒸发量
C．受热面蒸发率或受热面发热率 D．锅炉热效率
【【答答案案】】C
【【解解析析】】受热面蒸发率或受热面发热率是反映锅炉工作强度的指标，其数值越大，表示传热效果越
好。
（4）汽轮机的性能参数
汽轮机的性能参数有：功率、主汽压力、主汽温度、进气量、排气压力、汽耗、转速等。
（6）汽轮发电机的性能参数
汽轮发电机的性能参数有额定容量、额定转速、极数、额定频率、功率因数、额定电流、效率、励
磁电压、励磁电流、绕组接法等。
2）核能发电设备
包括核核岛岛设设备备、、常常规规岛岛设设备备、、辅辅助助系系统统设设备备。
33 / 184一一级级建建造造师师--机机电电工工程程
①核核岛岛设设备备：：包包括括反应堆堆芯、燃料转运装置、反应堆压力容器、堆内构件、控制棒驱动机构、蒸
汽发生器、主泵、主管道、安注箱、硼注箱和稳压器等。
核核岛岛设设备备是承担热核反应的主要部分。
②常常规规岛岛设设备备：：包包括括汽轮机、发电机、除氧器、凝汽器、汽水分离再热器、高低压加热器、主给水
泵、凝结水泵、主变压器和循环水泵等。
③辅辅助助系系统统设设备备：：包包括括核蒸汽供应系统之外的部分，即化学制水、海水、制氧、压缩空气站等。
例例：：下列不属于核岛设备的是（ ）。
A．蒸汽发生器 B．反应堆堆芯 C．高低压加热器
D．主泵 E．循环水泵
【【答答案案】】CE
【【解解析析】】核岛设备：包括反应堆堆芯、燃料转运装置、反应堆压力容器、堆内构件、控制棒驱动机
构、蒸汽发生器、主泵、主管道、安注箱、硼注箱和稳压器等。
3）风力发电设备
（1）风力发电机组的组成
①直驱式风电机组：主要由塔筒(支撑塔)、机舱总成、发电机、叶轮总成、测风系统、电控系统和
防雷保护系统组成。发电机位于机舱与轮毂之间。直驱式风电机组机舱里面取取消消了了发发电电机机、、齿齿轮轮变变速速系系
统统，将发电机直接外置到与轮毂连接部分。
②双馈式风电机组：主要由塔筒、机舱、叶轮组成。机舱内集成了发电机系统、齿轮变速系统、制
34 / 184一一级级建建造造师师--机机电电工工程程
动系统、偏航系统、冷却系统等。

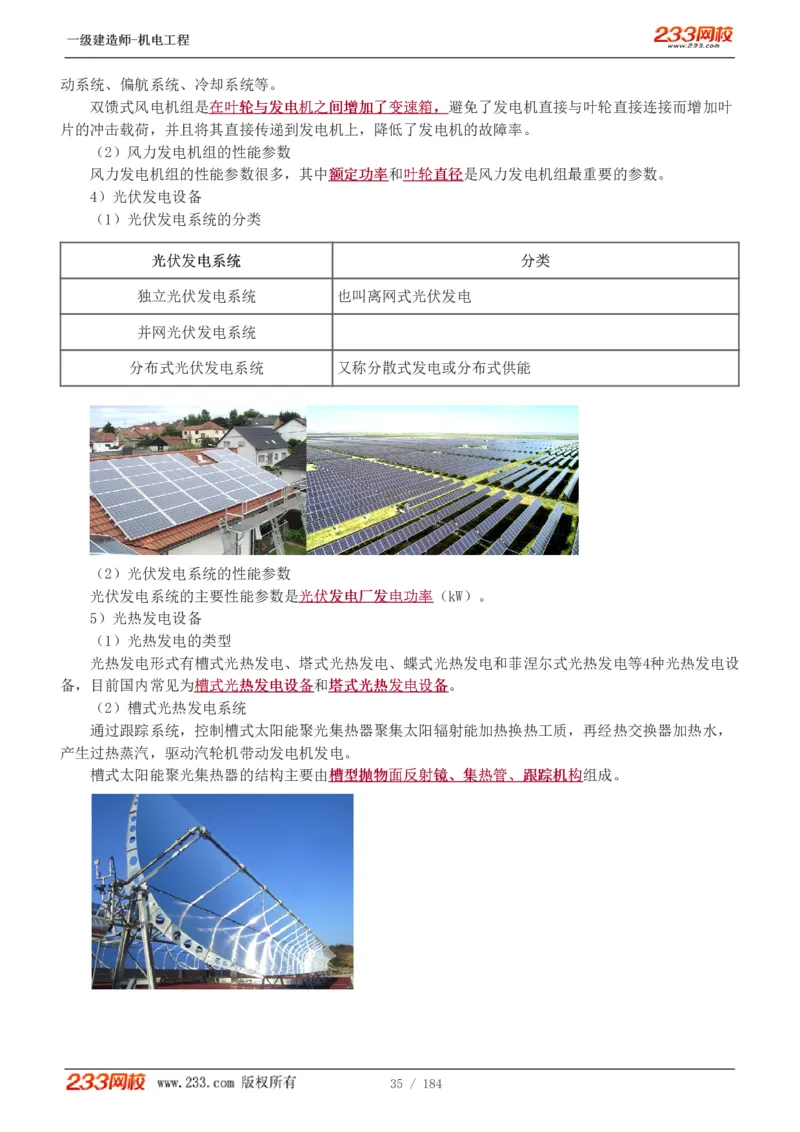

双馈式风电机组是在在叶叶轮轮与与发发电电机机之之间间增增加加了了变变速速箱箱，，避免了发电机直接与叶轮直接连接而增加叶
片的冲击载荷，并且将其直接传递到发电机上，降低了发电机的故障率。
（2）风力发电机组的性能参数
风力发电机组的性能参数很多，其中额额定定功功率率和叶叶轮轮直直径径是风力发电机组最重要的参数。
4）光伏发电设备
（1）光伏发电系统的分类
光光伏伏发发电电系系统统 分分类类
独立光伏发电系统 也叫离网式光伏发电
并网光伏发电系统
分布式光伏发电系统 又称分散式发电或分布式供能
（2）光伏发电系统的性能参数
光伏发电系统的主要性能参数是光光伏伏发发电电厂厂发发电电功功率率（kW）。
5）光热发电设备
（1）光热发电的类型
光热发电形式有槽式光热发电、塔式光热发电、蝶式光热发电和菲涅尔式光热发电等4种光热发电设
备，目前国内常见为槽槽式式光光热热发发电电设设备备和塔塔式式光光热热发发电电设设备备。

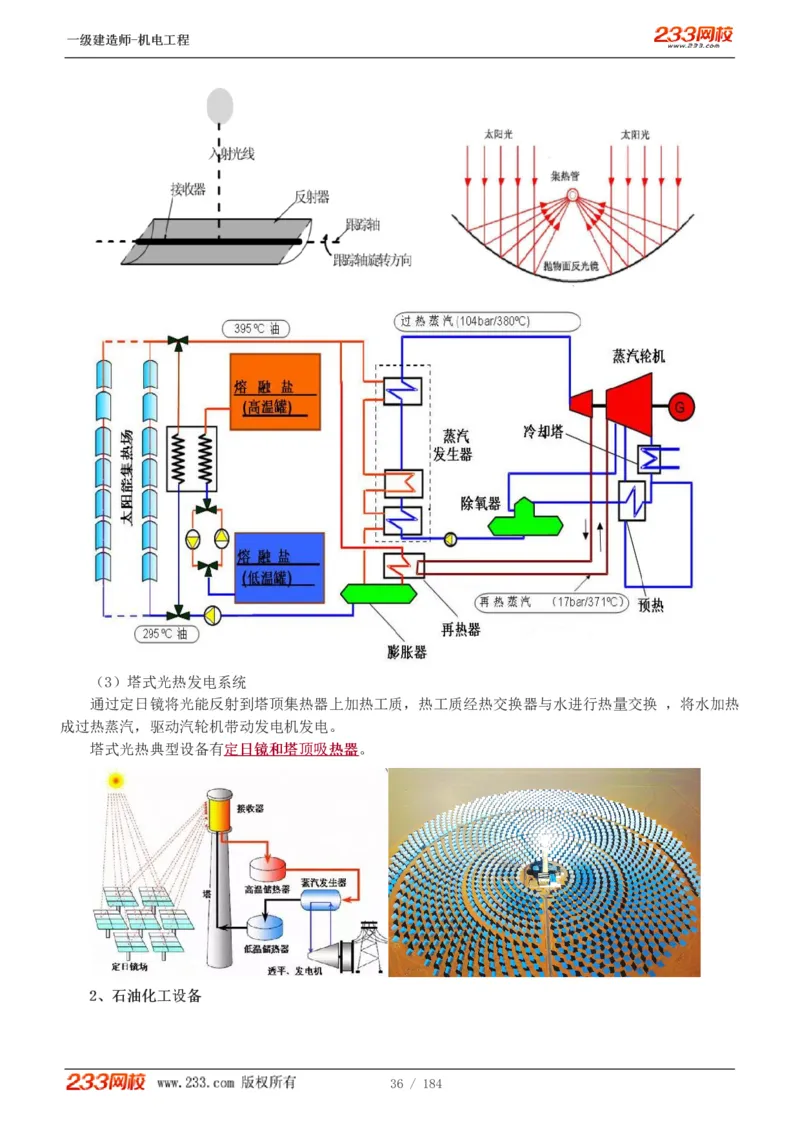

（2）槽式光热发电系统
通过跟踪系统，控制槽式太阳能聚光集热器聚集太阳辐射能加热换热工质，再经热交换器加热水，
产生过热蒸汽，驱动汽轮机带动发电机发电。
槽式太阳能聚光集热器的结构主要由槽槽型型抛抛物物面面反反射射镜镜、、集集热热管管、、跟跟踪踪机机构构组成。
35 / 184一一级级建建造造师师--机机电电工工程程
（3）塔式光热发电系统
通过定日镜将光能反射到塔顶集热器上加热工质，热工质经热交换器与水进行热量交换 ，将水加热
成过热蒸汽，驱动汽轮机带动发电机发电。
塔式光热典型设备有定定日日镜镜和和塔塔顶顶吸吸热热器器。
22、、石石油油化化工工设设备备
36 / 184一一级级建建造造师师--机机电电工工程程

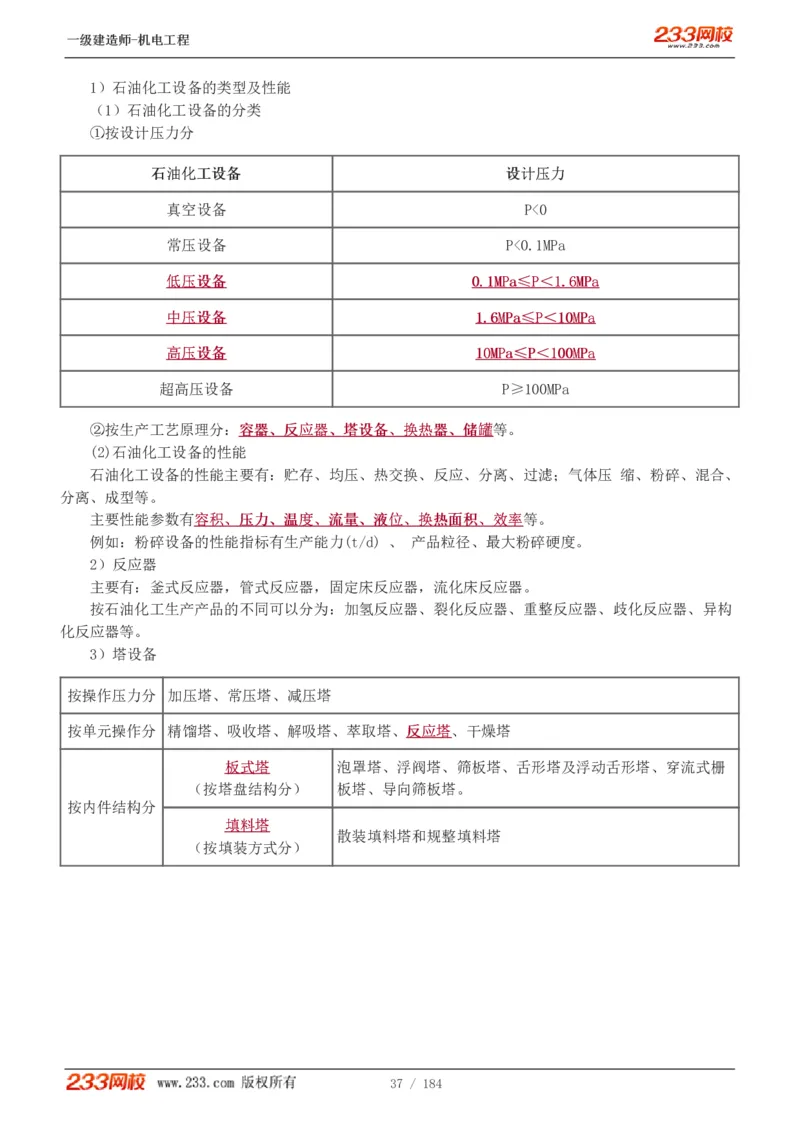

1）石油化工设备的类型及性能
（1）石油化工设备的分类
①按设计压力分
石石油油化化工工设设备备 设设计计压压力力
真空设备 P<0
常压设备 P<0.1MPa
低低压压设设备备 00..11MMPPaa≤≤PP＜＜11..66MMPPaa
中中压压设设备备 11..66MMPPaa≤≤PP＜＜1100MMPPaa
高高压压设设备备 1100MMPPaa≤≤PP＜＜110000MMPPaa
超高压设备 P≥100MPa
②按生产工艺原理分：容容器器、、反反应应器器、、塔塔设设备备、、换换热热器器、、储储罐罐等。
(2)石油化工设备的性能
石油化工设备的性能主要有：贮存、均压、热交换、反应、分离、过滤；气体压 缩、粉碎、混合、
分离、成型等。
主要性能参数有容容积积、、压压力力、、温温度度、、流流量量、、液液位位、、换换热热面面积积、、效效率率等。
例如：粉碎设备的性能指标有生产能力(t/d) 、 产品粒径、最大粉碎硬度。
2）反应器
主要有：釜式反应器，管式反应器，固定床反应器，流化床反应器。
按石油化工生产产品的不同可以分为：加氢反应器、裂化反应器、重整反应器、歧化反应器、异构
化反应器等。
3）塔设备
按操作压力分 加压塔、常压塔、减压塔
按单元操作分 精馏塔、吸收塔、解吸塔、萃取塔、反反应应塔塔、干燥塔
板板式式塔塔 泡罩塔、浮阀塔、筛板塔、舌形塔及浮动舌形塔、穿流式栅
（按塔盘结构分） 板塔、导向筛板塔。
按内件结构分
填填料料塔塔
散装填料塔和规整填料塔
（按填装方式分）
37 / 184一一级级建建造造师师--机机电电工工程程
4 ) 储罐
储罐也是一种容器，在石化领域，把常压、大型容器专称为储罐。
（1）按制作储罐的材料分为：金属储罐和非金属储罐。
（2）按储罐位置分为：地上储罐、地下储罐、半地下储罐、海上储罐、海底储罐等。
（3）按储罐储存介质分为：原油储罐、燃油储罐、润滑油储罐、食用油储罐、甲醇储罐、消防水储
罐等。
（4）按储罐安装形式分为：立式储罐、卧式储罐。
（5）按储罐结构分为：固定顶储罐、无力矩顶储罐、浮顶储罐等。其中，固定顶储罐可分为锥顶储
罐、拱顶储罐、自支承伞形顶储罐；浮顶储罐可分为外浮顶储罐、内浮顶储罐(带盖内浮顶储罐)。
5）换热器
换热器是将热流体的部分热量传递给冷流体的设备，又称热交换器。在石化生产中换热器可作为加
热器、冷却器、冷凝器、蒸发器和再沸器等。
①根据冷、热流体热量交换的原理和方式不同可分为：间间壁壁式式、、混混合合式式和和蓄蓄热热式式三大类。在三类换
热器中，间间壁壁式式换换热热器器应应用用最最多多。
②②间间壁壁式式换热器是工业制造最最为为广广泛泛应应用用的一类换热器。按照传热面形状与结构特点可分为：管管式式
换换热热器器，，板板面面式式换换热热器器，，扩扩展展表表面面式式换换热热器器。
6）粉碎设备
粉碎设备包括研磨机、破碎机、磨碎机、粉碎机、球磨机、砂磨机和超微粉碎设备、振动磨、气流
磨、流能微粒磨、流能缩粒磨等。
7）混合设备
混合设备包括搅拌器(机)、均质设备、混合机、混合器和捏合机等。
8）分离设备
分离设备包括沉降式离心机、压滤机、叶滤机、转筒真空式连续过滤机、离心过滤机等。
3、冶炼设备
1)冶金设备
冶金设备可分为烧结设备、炼焦及化学回收设备、炼铁设备、炼钢设备、轧钢设备、制氧设备、煤
38 / 184一一级级建建造造师师--机机电电工工程程
气发生设备等。

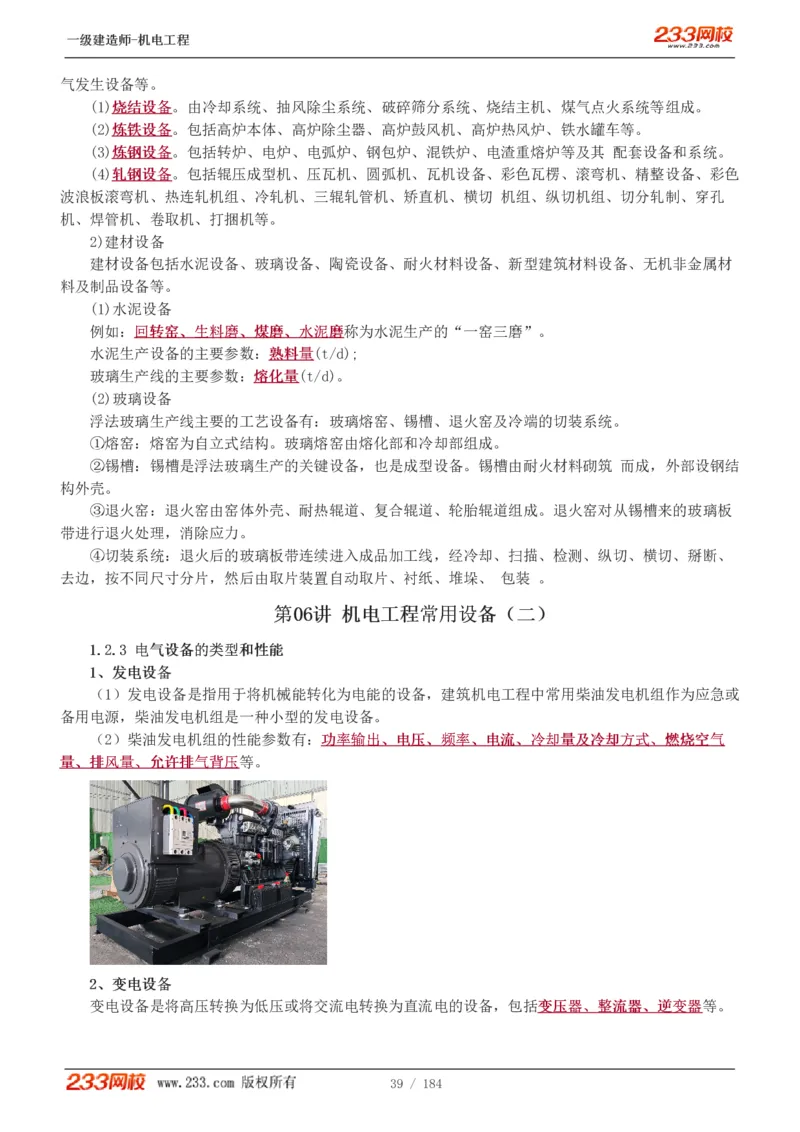

(1)烧烧结结设设备备。由冷却系统、抽风除尘系统、破碎筛分系统、烧结主机、煤气点火系统等组成。
(2)炼炼铁铁设设备备。包括高炉本体、高炉除尘器、高炉鼓风机、高炉热风炉、铁水罐车等。
(3)炼炼钢钢设设备备。包括转炉、电炉、电弧炉、钢包炉、混铁炉、电渣重熔炉等及其 配套设备和系统。
(4)轧轧钢钢设设备备。包括辊压成型机、压瓦机、圆弧机、瓦机设备、彩色瓦楞、滚弯机、精整设备、彩色
波浪板滚弯机、热连轧机组、冷轧机、三辊轧管机、矫直机、横切 机组、纵切机组、切分轧制、穿孔
机、焊管机、卷取机、打捆机等。
2)建材设备
建材设备包括水泥设备、玻璃设备、陶瓷设备、耐火材料设备、新型建筑材料设备、无机非金属材
料及制品设备等。
(1)水泥设备
例如：回回转转窑窑、、生生料料磨磨、、煤煤磨磨、、水水泥泥磨磨称为水泥生产的“一窑三磨”。
水泥生产设备的主要参数：熟熟料料量量(t/d);
玻璃生产线的主要参数：熔熔化化量量(t/d)。
(2)玻璃设备
浮法玻璃生产线主要的工艺设备有：玻璃熔窑、锡槽、退火窑及冷端的切装系统。
①熔窑：熔窑为自立式结构。玻璃熔窑由熔化部和冷却部组成。
②锡槽：锡槽是浮法玻璃生产的关键设备，也是成型设备。锡槽由耐火材料砌筑 而成，外部设钢结
构外壳。
③退火窑：退火窑由窑体外壳、耐热辊道、复合辊道、轮胎辊道组成。退火窑对从锡槽来的玻璃板
带进行退火处理，消除应力。
④切装系统：退火后的玻璃板带连续进入成品加工线，经冷却、扫描、检测、纵切、横切、掰断、
去边，按不同尺寸分片，然后由取片装置自动取片、衬纸、堆垛、 包装 。
第第0066讲讲 机机电电工工程程常常用用设设备备（（二二））
11..22..33 电电气气设设备备的的类类型型和和性性能能
11、、发发电电设设备备
（1）发电设备是指用于将机械能转化为电能的设备，建筑机电工程中常用柴油发电机组作为应急或
备用电源，柴油发电机组是一种小型的发电设备。
（2）柴油发电机组的性能参数有：功功率率输输出出、、电电压压、、频频率率、、电电流流、、冷冷却却量量及及冷冷却却方方式式、、燃燃烧烧空空气气
量量、、排排风风量量、、允允许许排排气气背背压压等。
22、、变变电电设设备备
变电设备是将高压转换为低压或将交流电转换为直流电的设备，包括变变压压器器、、整整流流器器、、逆逆变变器器等。
39 / 184一一级级建建造造师师--机机电电工工程程

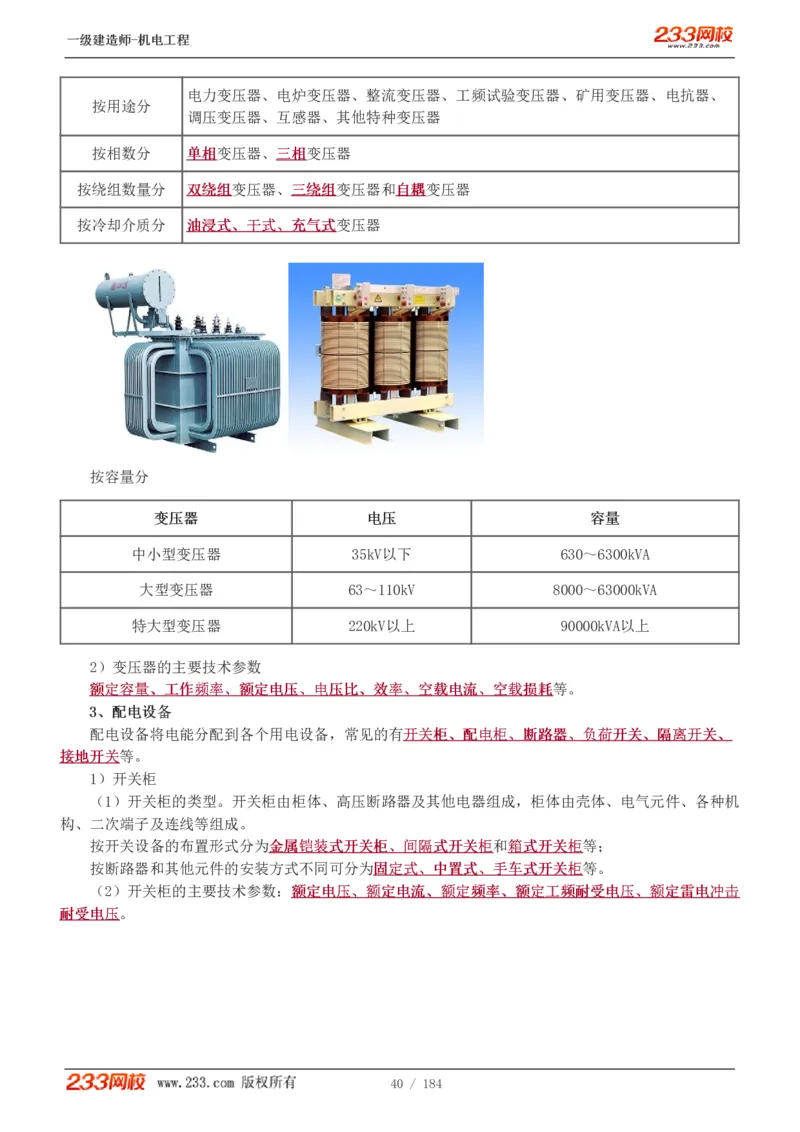

电力变压器、电炉变压器、整流变压器、工频试验变压器、矿用变压器、电抗器、
按用途分
调压变压器、互感器、其他特种变压器
按相数分 单单相相变压器、三三相相变压器
按绕组数量分 双双绕绕组组变压器、三三绕绕组组变压器和自自耦耦变压器
按冷却介质分 油油浸浸式式、、干干式式、、充充气气式式变压器
按容量分
变变压压器器 电电压压 容容量量
中小型变压器 35kV以下 630～6300kVA
大型变压器 63～110kV 8000～63000kVA
特大型变压器 220kV以上 90000kVA以上
2）变压器的主要技术参数
额额定定容容量量、、工工作作频频率率、、额额定定电电压压、、电电压压比比、、效效率率、、空空载载电电流流、、空空载载损损耗耗等。
33、、配配电电设设备备
配电设备将电能分配到各个用电设备，常见的有开开关关柜柜、、配配电电柜柜、、断断路路器器、、负负荷荷开开关关、、隔隔离离开开关关、、
接接地地开开关关等。
1）开关柜
（1）开关柜的类型。开关柜由柜体、高压断路器及其他电器组成，柜体由壳体、电气元件、各种机
构、二次端子及连线等组成。
按开关设备的布置形式分为金金属属铠铠装装式式开开关关柜柜、、间间隔隔式式开开关关柜柜和箱箱式式开开关关柜柜等；
按断路器和其他元件的安装方式不同可分为固固定定式式、、中中置置式式、、手手车车式式开开关关柜柜等。
（2）开关柜的主要技术参数：额额定定电电压压、、额额定定电电流流、、额额定定频频率率、、额额定定工工频频耐耐受受电电压压、、额额定定雷雷电电冲冲击击
耐耐受受电电压压。
40 / 184一一级级建建造造师师--机机电电工工程程

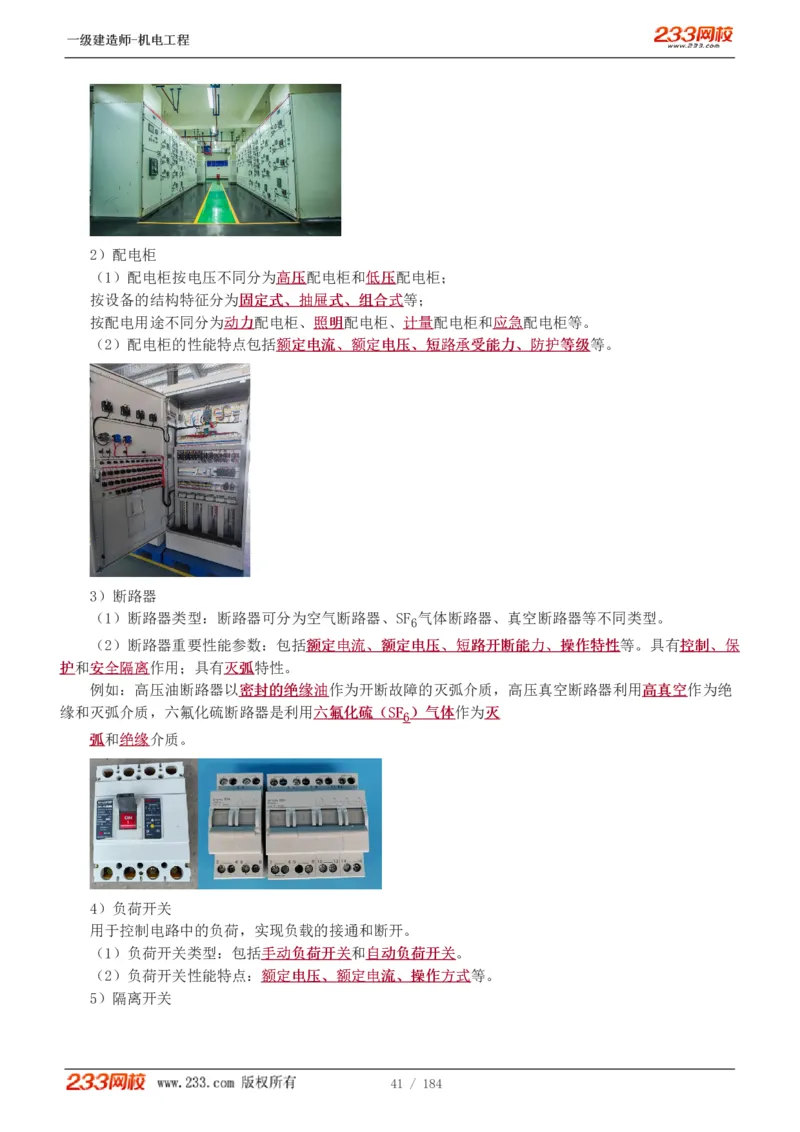

2）配电柜
（1）配电柜按电压不同分为高高压压配电柜和低低压压配电柜；
按设备的结构特征分为固固定定式式、、抽抽屉屉式式、、组组合合式式等；
按配电用途不同分为动动力力配电柜、照照明明配电柜、计计量量配电柜和应应急急配电柜等。
（2）配电柜的性能特点包括额额定定电电流流、、额额定定电电压压、、短短路路承承受受能能力力、、防防护护等等级级等。
3）断路器
（1）断路器类型：断路器可分为空气断路器、SF 气体断路器、真空断路器等不同类型。
6
（2）断路器重要性能参数：包括额额定定电电流流、、额额定定电电压压、、短短路路开开断断能能力力、、操操作作特特性性等。具有控控制制、、保保
护护和安安全全隔隔离离作用；具有灭灭弧弧特性。
例如：高压油断路器以密密封封的的绝绝缘缘油油作为开断故障的灭弧介质，高压真空断路器利用高高真真空空作为绝
缘和灭弧介质，六氟化硫断路器是利用六六氟氟化化硫硫（（SSFF ））气气体体作为灭灭
66
弧弧和绝绝缘缘介质。
4）负荷开关
用于控制电路中的负荷，实现负载的接通和断开。
（1）负荷开关类型：包括手手动动负负荷荷开开关关和自自动动负负荷荷开开关关。
（2）负荷开关性能特点：额额定定电电压压、、额额定定电电流流、、操操作作方方式式等。
5）隔离开关
41 / 184一一级级建建造造师师--机机电电工工程程

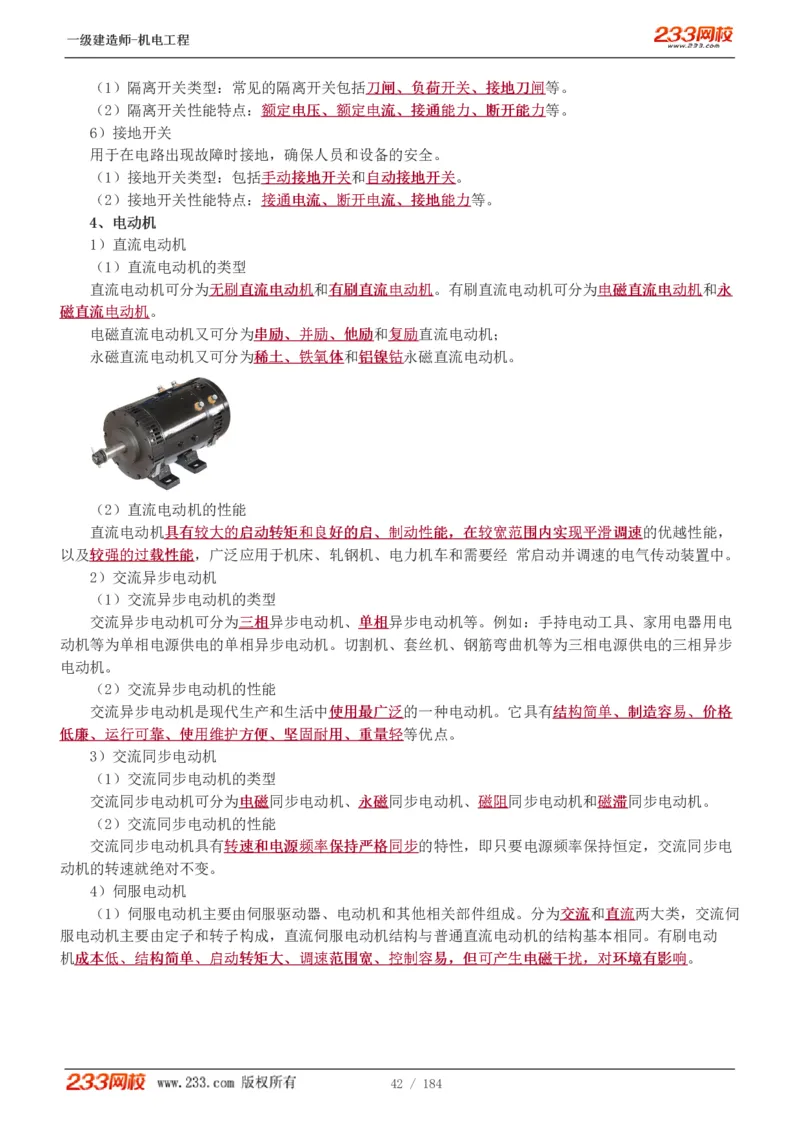

（1）隔离开关类型：常见的隔离开关包括刀刀闸闸、、负负荷荷开开关关、、接接地地刀刀闸闸等。
（2）隔离开关性能特点：额额定定电电压压、、额额定定电电流流、、接接通通能能力力、、断断开开能能力力等。
6）接地开关
用于在电路出现故障时接地，确保人员和设备的安全。
（1）接地开关类型：包括手手动动接接地地开开关关和自自动动接接地地开开关关。
（2）接地开关性能特点：接接通通电电流流、、断断开开电电流流、、接接地地能能力力等。
44、、电电动动机机
1）直流电动机
（1）直流电动机的类型
直流电动机可分为无无刷刷直直流流电电动动机机和有有刷刷直直流流电电动动机机。有刷直流电动机可分为电电磁磁直直流流电电动动机机和永永
磁磁直直流流电电动动机机。
电磁直流电动机又可分为串串励励、、并并励励、、他他励励和复复励励直流电动机；
永磁直流电动机又可分为稀稀土土、、铁铁氧氧体体和铝铝镍镍钴钴永磁直流电动机。
（2）直流电动机的性能
直流电动机具具有有较较大大的的启启动动转转矩矩和和良良好好的的启启、、制制动动性性能能，，在在较较宽宽范范围围内内实实现现平平滑滑调调速速的优越性能，
以及较较强强的的过过载载性性能能，广泛应用于机床、轧钢机、电力机车和需要经 常启动并调速的电气传动装置中。
2）交流异步电动机
（1）交流异步电动机的类型
交流异步电动机可分为三三相相异步电动机、单单相相异步电动机等。例如：手持电动工具、家用电器用电
动机等为单相电源供电的单相异步电动机。切割机、套丝机、钢筋弯曲机等为三相电源供电的三相异步
电动机。
（2）交流异步电动机的性能
交流异步电动机是现代生产和生活中使使用用最最广广泛泛的一种电动机。它具有结结构构简简单单、、制制造造容容易易、、价价格格
低低廉廉、、运运行行可可靠靠、、使使用用维维护护方方便便、、坚坚固固耐耐用用、、重重量量轻轻等优点。
3）交流同步电动机
（1）交流同步电动机的类型
交流同步电动机可分为电电磁磁同步电动机、永永磁磁同步电动机、磁磁阻阻同步电动机和磁磁滞滞同步电动机。
（2）交流同步电动机的性能
交流同步电动机具有转转速速和和电电源源频频率率保保持持严严格格同同步步的特性，即只要电源频率保持恒定，交流同步电
动机的转速就绝对不变。
4）伺服电动机
（1）伺服电动机主要由伺服驱动器、电动机和其他相关部件组成。分为交交流流和直直流流两大类，交流伺
服电动机主要由定子和转子构成，直流伺服电动机结构与普通直流电动机的结构基本相同。有刷电动
机成成本本低低、、结结构构简简单单、、启启动动转转矩矩大大、、调调速速范范围围宽宽、、控控制制容容易易，，但但可可产产生生电电磁磁干干扰扰，，对对环环境境有有影影响响。
42 / 184一一级级建建造造师师--机机电电工工程程

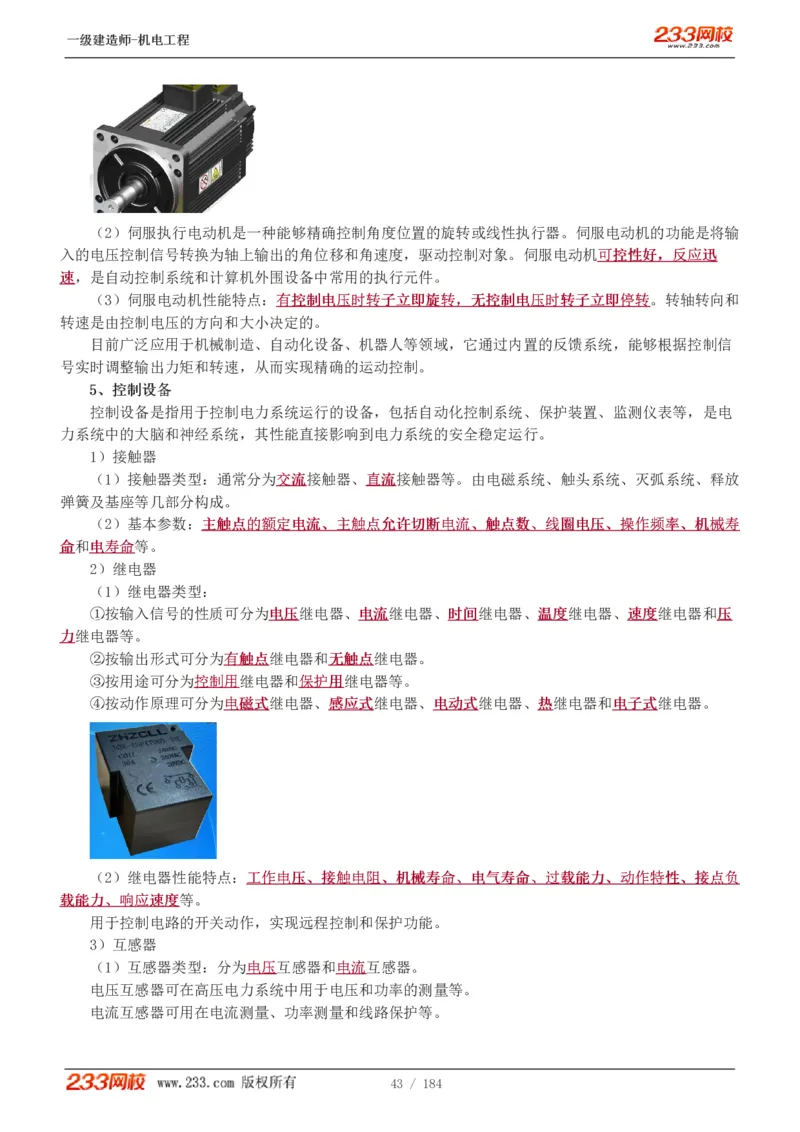

（2）伺服执行电动机是一种能够精确控制角度位置的旋转或线性执行器。伺服电动机的功能是将输
入的电压控制信号转换为轴上输出的角位移和角速度，驱动控制对象。伺服电动机可可控控性性好好，，反反应应迅迅
速速，是自动控制系统和计算机外围设备中常用的执行元件。
（3）伺服电动机性能特点：有有控控制制电电压压时时转转子子立立即即旋旋转转，，无无控控制制电电压压时时转转子子立立即即停停转转。转轴转向和
转速是由控制电压的方向和大小决定的。
目前广泛应用于机械制造、自动化设备、机器人等领域，它通过内置的反馈系统，能够根据控制信
号实时调整输出力矩和转速，从而实现精确的运动控制。
55、、控控制制设设备备
控制设备是指用于控制电力系统运行的设备，包括自动化控制系统、保护装置、监测仪表等，是电
力系统中的大脑和神经系统，其性能直接影响到电力系统的安全稳定运行。
1）接触器
（1）接触器类型：通常分为交交流流接触器、直直流流接触器等。由电磁系统、触头系统、灭弧系统、释放
弹簧及基座等几部分构成。
（2）基本参数：主主触触点点的的额额定定电电流流、、主主触触点点允允许许切切断断电电流流、、触触点点数数、、线线圈圈电电压压、、操操作作频频率率、、机机械械寿寿
命命和电电寿寿命命等。
2）继电器
（1）继电器类型：
①按输入信号的性质可分为电电压压继电器、电电流流继电器、时时间间继电器、温温度度继电器、速速度度继电器和压压
力力继电器等。
②按输出形式可分为有有触触点点继电器和无无触触点点继电器。
③按用途可分为控控制制用用继电器和保保护护用用继电器等。
④按动作原理可分为电电磁磁式式继电器、感感应应式式继电器、电电动动式式继电器、热热继电器和电电子子式式继电器。
（2）继电器性能特点：工工作作电电压压、、接接触触电电阻阻、、机机械械寿寿命命、、电电气气寿寿命命、、过过载载能能力力、、动动作作特特性性、、接接点点负负
载载能能力力、、响响应应速速度度等。
用于控制电路的开关动作，实现远程控制和保护功能。
3）互感器
（1）互感器类型：分为电电压压互感器和电电流流互感器。
电压互感器可在高压电力系统中用于电压和功率的测量等。
电流互感器可用在电流测量、功率测量和线路保护等。
43 / 184一一级级建建造造师师--机机电电工工程程

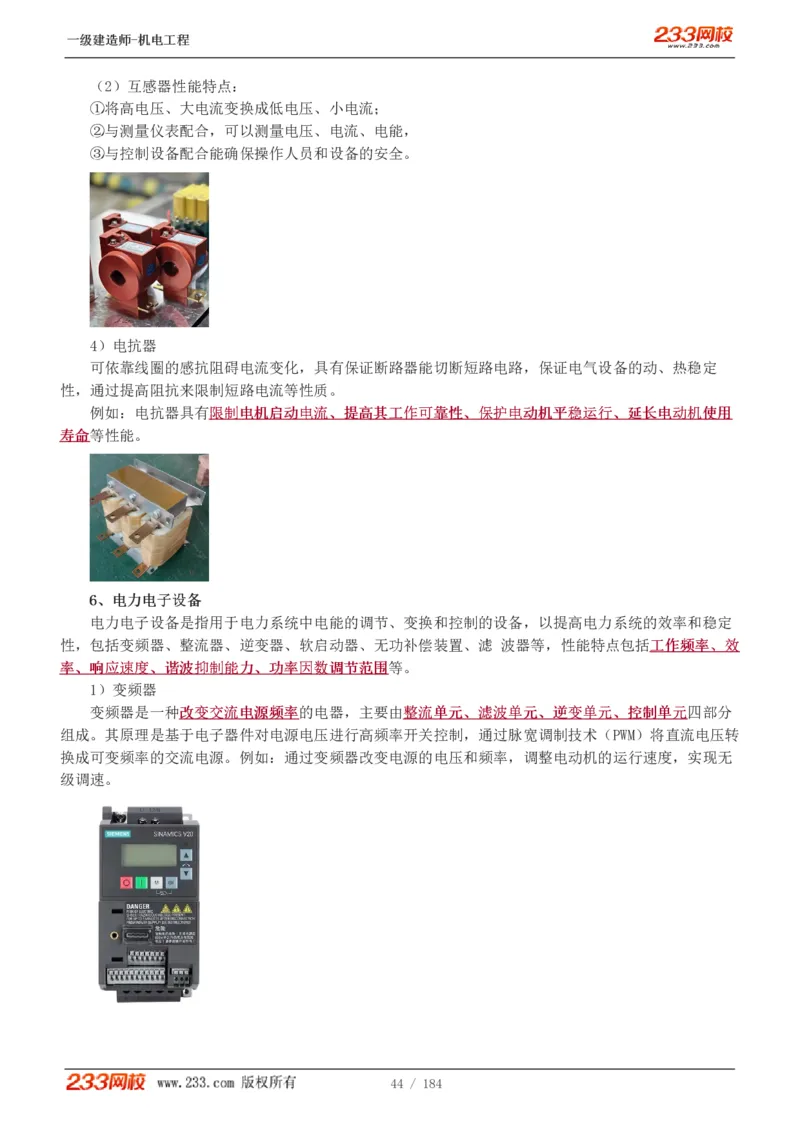

（2）互感器性能特点：
①将高电压、大电流变换成低电压、小电流；
②与测量仪表配合，可以测量电压、电流、电能，
③与控制设备配合能确保操作人员和设备的安全。
4）电抗器
可依靠线圈的感抗阻碍电流变化，具有保证断路器能切断短路电路，保证电气设备的动、热稳定
性，通过提高阻抗来限制短路电流等性质。
例如：电抗器具有限限制制电电机机启启动动电电流流、、提提高高其其工工作作可可靠靠性性、、保保护护电电动动机机平平稳稳运运行行、、延延长长电电动动机机使使用用
寿寿命命等性能。
66、、电电力力电电子子设设备备
电力电子设备是指用于电力系统中电能的调节、变换和控制的设备，以提高电力系统的效率和稳定
性，包括变频器、整流器、逆变器、软启动器、无功补偿装置、滤 波器等，性能特点包括工工作作频频率率、、效效
率率、、响响应应速速度度、、谐谐波波抑抑制制能能力力、、功功率率因因数数调调节节范范围围等。
1）变频器
变频器是一种改改变变交交流流电电源源频频率率的电器，主要由整整流流单单元元、、滤滤波波单单元元、、逆逆变变单单元元、、控控制制单单元元四部分
组成。其原理是基于电子器件对电源电压进行高频率开关控制，通过脉宽调制技术（PWM）将直流电压转
换成可变频率的交流电源。例如：通过变频器改变电源的电压和频率，调整电动机的运行速度，实现无
级调速。
44 / 184一一级级建建造造师师--机机电电工工程程

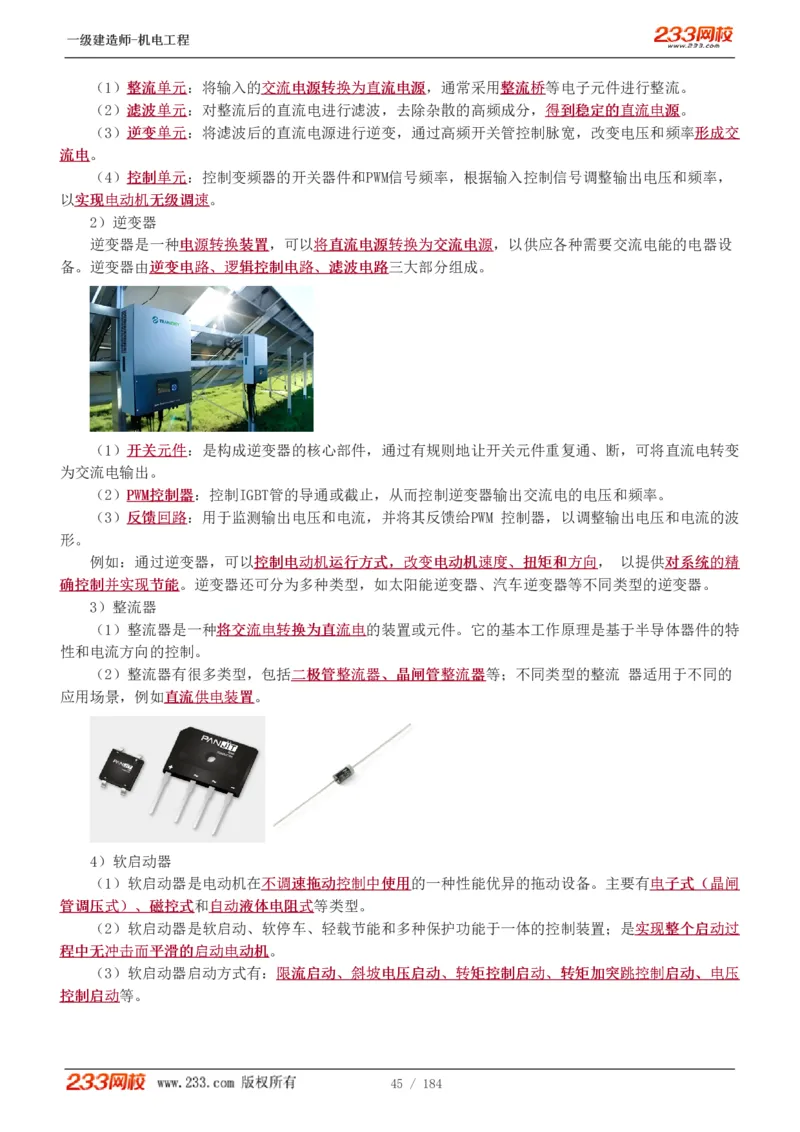

（1）整整流流单单元元：将输入的交交流流电电源源转转换换为为直直流流电电源源，通常采用整整流流桥桥等电子元件进行整流。
（2）滤滤波波单单元元：对整流后的直流电进行滤波，去除杂散的高频成分，得得到到稳稳定定的的直直流流电电源源。
（3）逆逆变变单单元元：将滤波后的直流电源进行逆变，通过高频开关管控制脉宽，改变电压和频率形形成成交交
流流电电。
（4）控控制制单单元元：控制变频器的开关器件和PWM信号频率，根据输入控制信号调整输出电压和频率，
以实实现现电电动动机机无无级级调调速速。
2）逆变器
逆变器是一种电电源源转转换换装装置置，可以将将直直流流电电源源转转换换为为交交流流电电源源，以供应各种需要交流电能的电器设
备。逆变器由逆逆变变电电路路、、逻逻辑辑控控制制电电路路、、滤滤波波电电路路三大部分组成。
（1）开开关关元元件件：是构成逆变器的核心部件，通过有规则地让开关元件重复通、断，可将直流电转变
为交流电输出。
（2）PPWWMM控控制制器器：控制IGBT管的导通或截止，从而控制逆变器输出交流电的电压和频率。
（3）反反馈馈回回路路：用于监测输出电压和电流，并将其反馈给PWM 控制器，以调整输出电压和电流的波
形。
例如：通过逆变器，可以控控制制电电动动机机运运行行方方式式，，改改变变电电动动机机速速度度、、扭扭矩矩和和方方向向， 以提供对对系系统统的的精精
确确控控制制并并实实现现节节能能。逆变器还可分为多种类型，如太阳能逆变器、汽车逆变器等不同类型的逆变器。
3）整流器
（1）整流器是一种将将交交流流电电转转换换为为直直流流电电的装置或元件。它的基本工作原理是基于半导体器件的特
性和电流方向的控制。
（2）整流器有很多类型，包括二二极极管管整整流流器器、、晶晶闸闸管管整整流流器器等；不同类型的整流 器适用于不同的
应用场景，例如直直流流供供电电装装置置。
4）软启动器
（1）软启动器是电动机在不不调调速速拖拖动动控控制制中中使使用用的一种性能优异的拖动设备。主要有电电子子式式（（晶晶闸闸
管管调调压压式式））、、磁磁控控式式和自自动动液液体体电电阻阻式式等类型。
（2）软启动器是软启动、软停车、轻载节能和多种保护功能于一体的控制装置；是实实现现整整个个启启动动过过
程程中中无无冲冲击击而而平平滑滑的的启启动动电电动动机机。
（3）软启动器启动方式有：限限流流启启动动、、斜斜坡坡电电压压启启动动、、转转矩矩控控制制启启动动、、转转矩矩加加突突跳跳控控制制启启动动、、电电压压
控控制制启启动动等。
45 / 184一一级级建建造造师师--机机电电工工程程

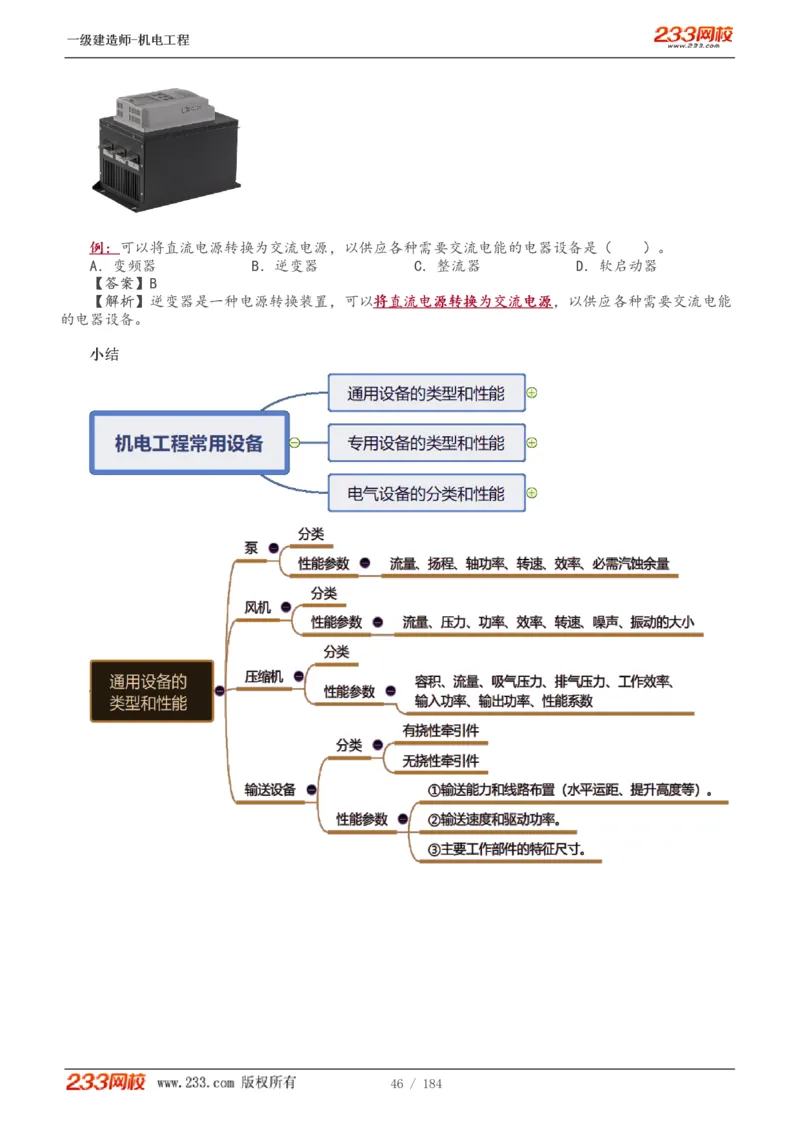

例例：：可以将直流电源转换为交流电源，以供应各种需要交流电能的电器设备是（ ）。
A．变频器 B．逆变器 C．整流器 D．软启动器
【【答答案案】】B
【【解解析析】】逆变器是一种电源转换装置，可以将将直直流流电电源源转转换换为为交交流流电电源源，以供应各种需要交流电能
的电器设备。
小小结结
46 / 184一一级级建建造造师师--机机电电工工程程

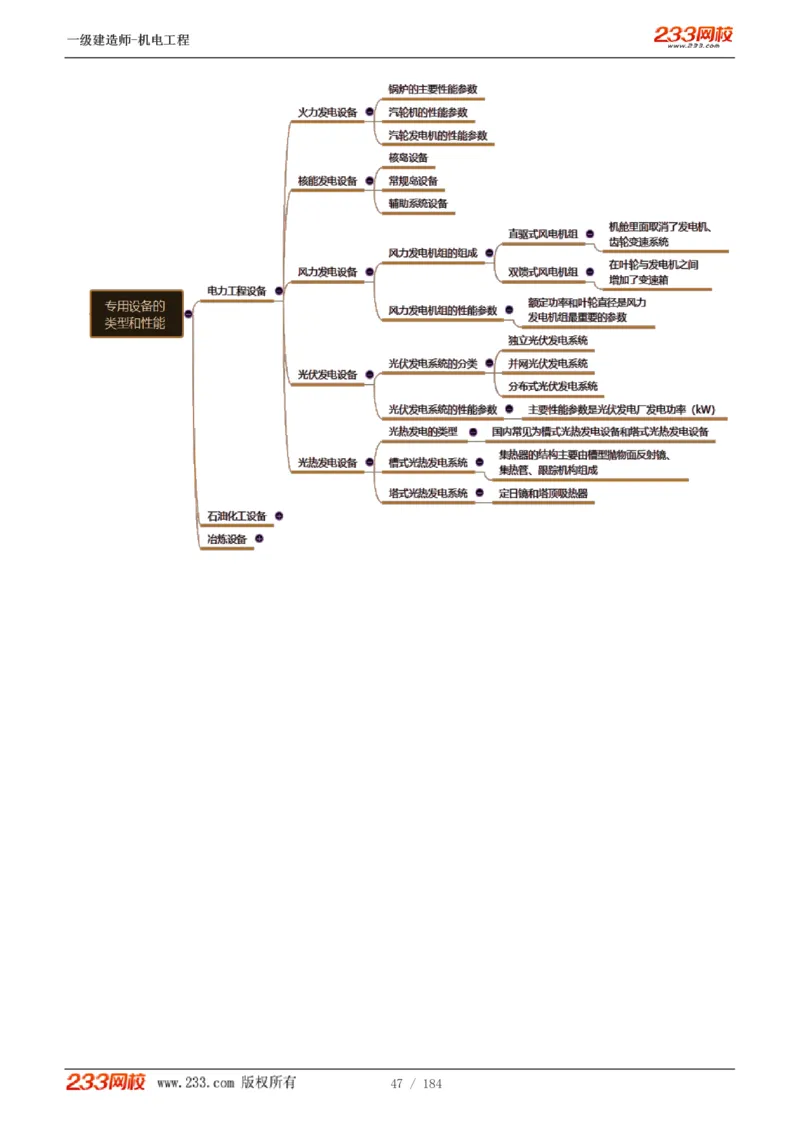

47 / 184一一级级建建造造师师--机机电电工工程程

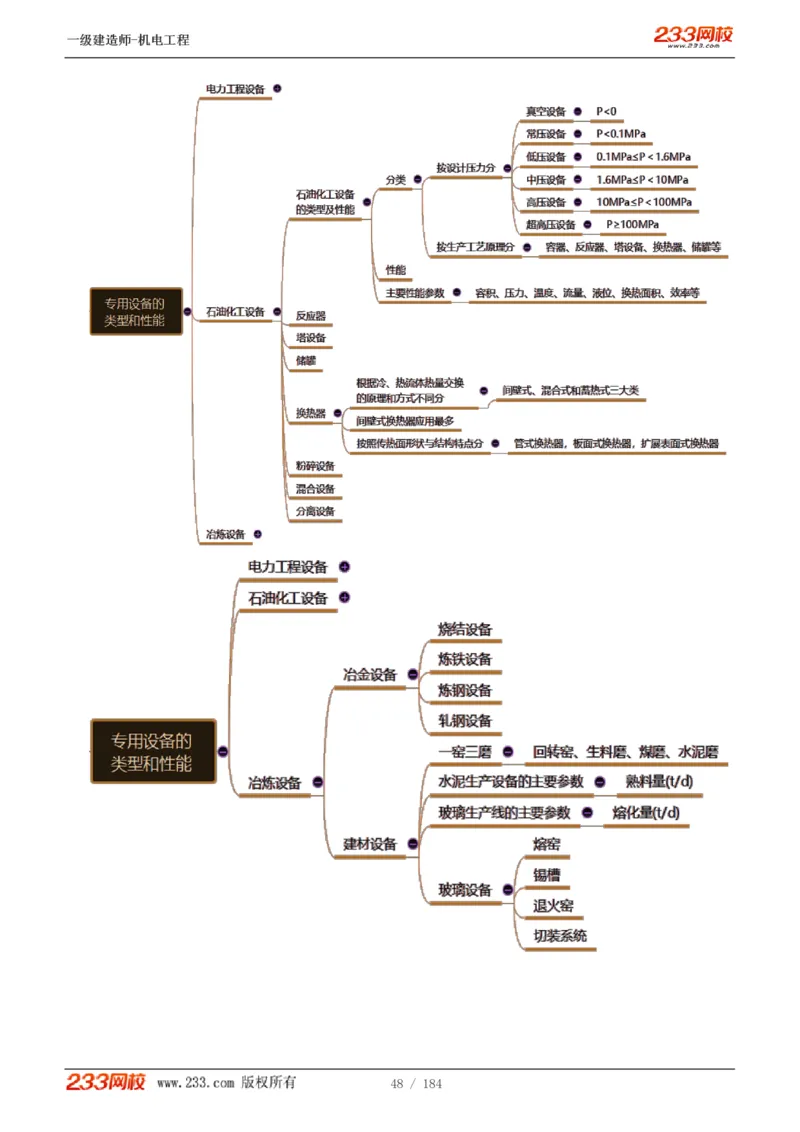

48 / 184一一级级建建造造师师--机机电电工工程程

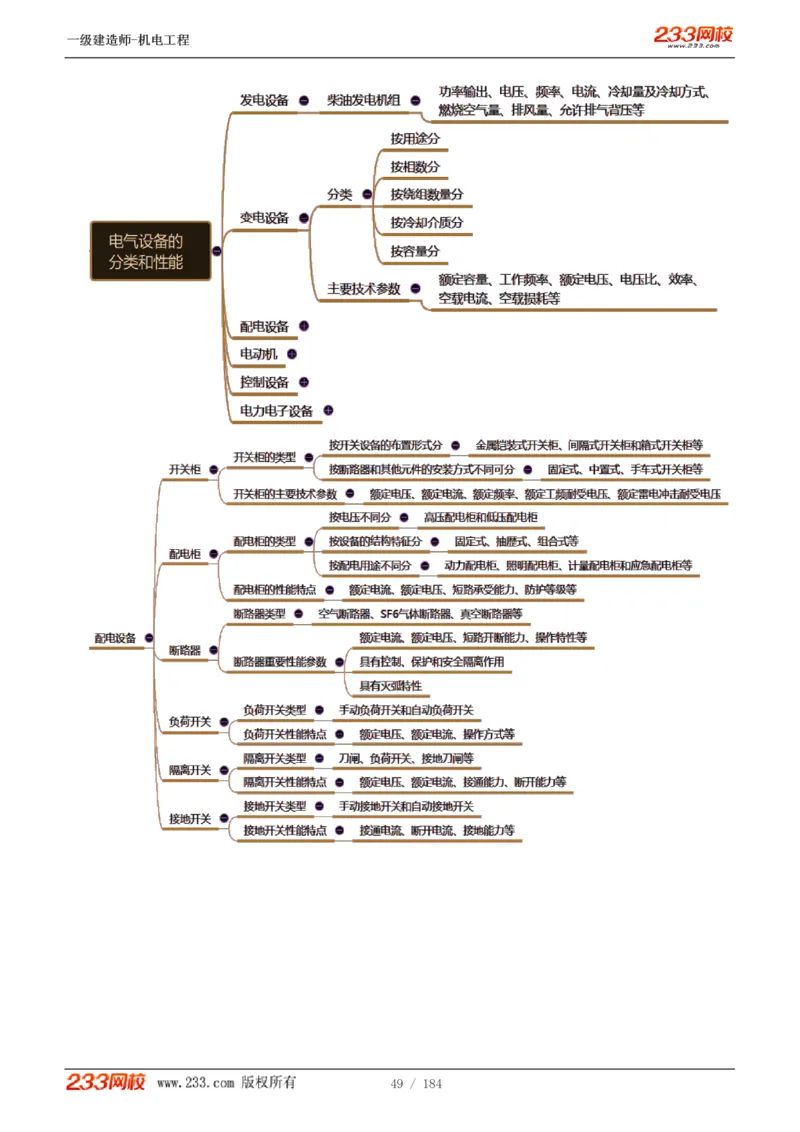

49 / 184一一级级建建造造师师--机机电电工工程程

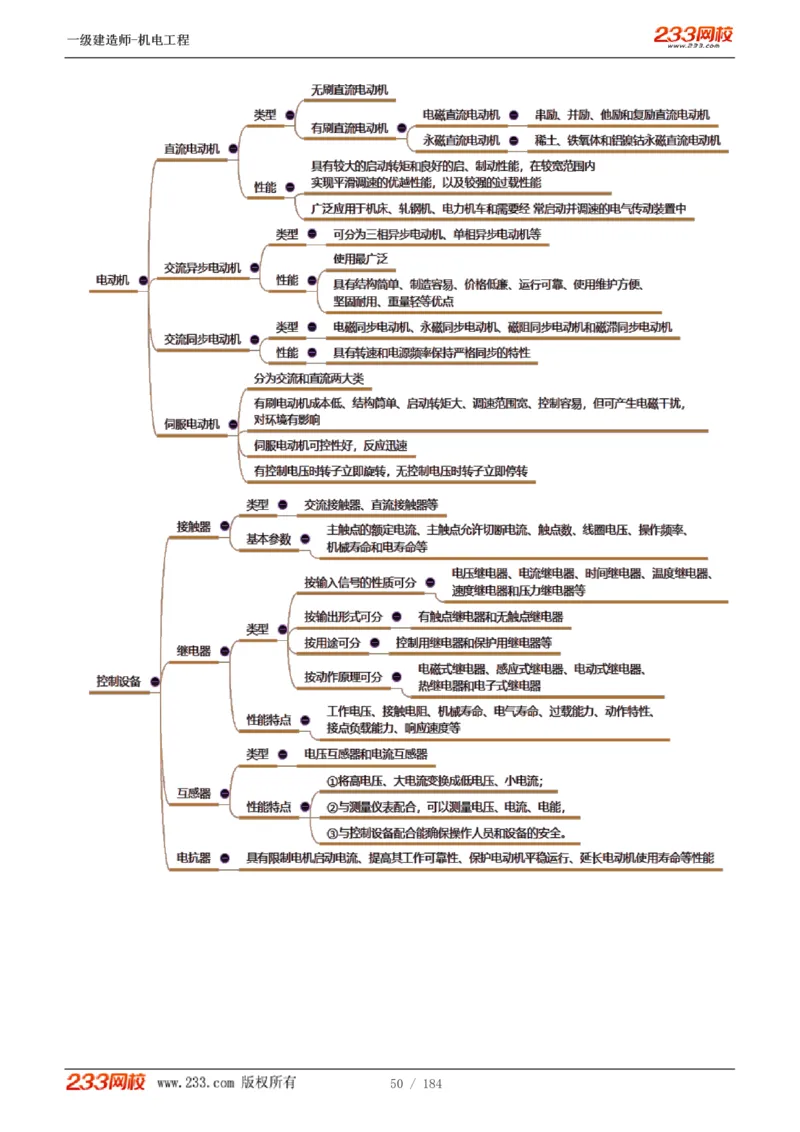

50 / 184一一级级建建造造师师--机机电电工工程程

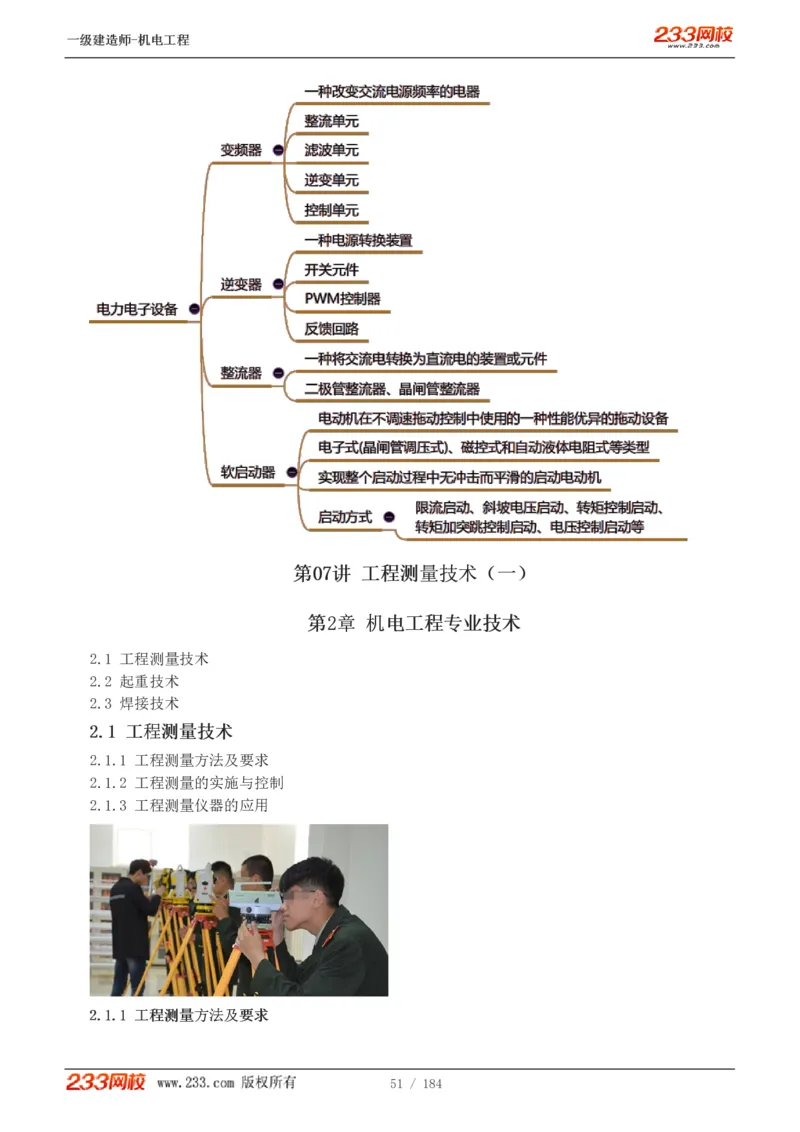

第第0077讲讲 工工程程测测量量技技术术（（一一））
第第22章章 机机电电工工程程专专业业技技术术
2.1 工程测量技术
2.2 起重技术
2.3 焊接技术
22..11 工工程程测测量量技技术术
2.1.1 工程测量方法及要求
2.1.2 工程测量的实施与控制
2.1.3 工程测量仪器的应用
22..11..11 工工程程测测量量方方法法及及要要求求
51 / 184一一级级建建造造师师--机机电电工工程程

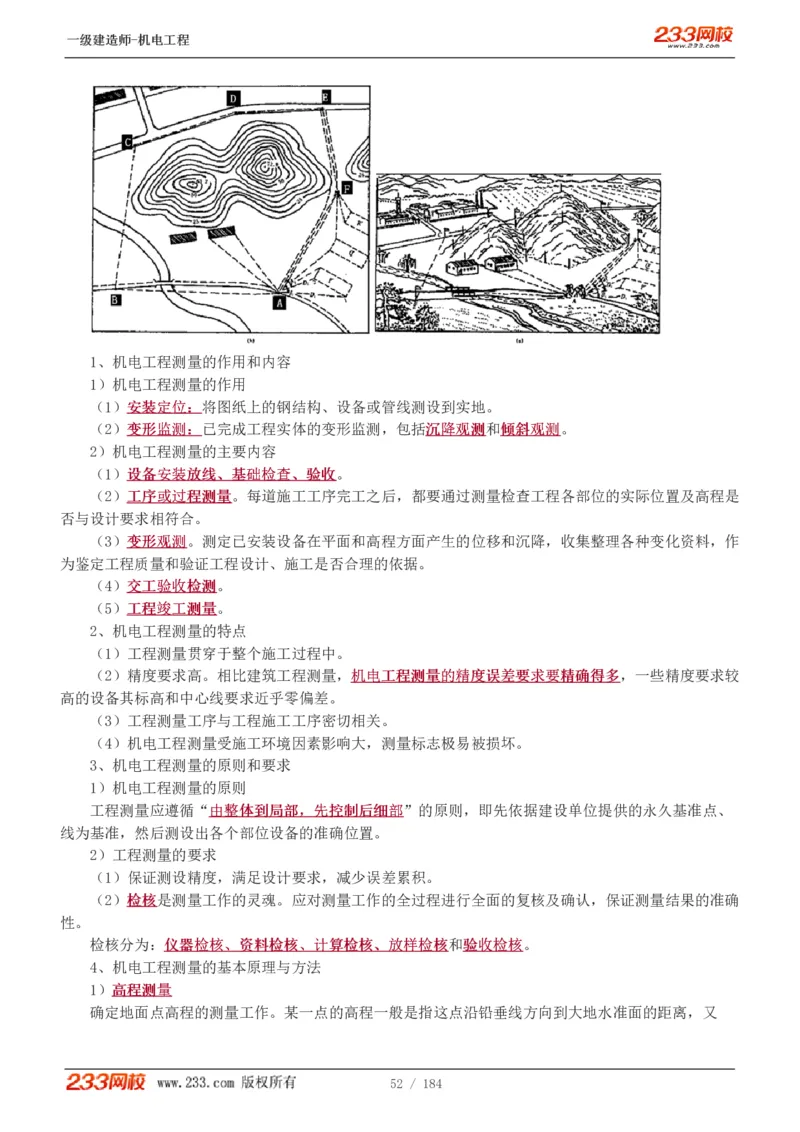

1、机电工程测量的作用和内容
1）机电工程测量的作用
（1）安安装装定定位位：：将图纸上的钢结构、设备或管线测设到实地。
（2）变变形形监监测测：：已完成工程实体的变形监测，包括沉沉降降观观测测和倾倾斜斜观观测测。
2）机电工程测量的主要内容
（1）设设备备安安装装放放线线、、基基础础检检查查、、验验收收。
（2）工工序序或或过过程程测测量量。每道施工工序完工之后，都要通过测量检查工程各部位的实际位置及高程是
否与设计要求相符合。
（3）变变形形观观测测。测定已安装设备在平面和高程方面产生的位移和沉降，收集整理各种变化资料，作
为鉴定工程质量和验证工程设计、施工是否合理的依据。
（4）交交工工验验收收检检测测。
（5）工工程程竣竣工工测测量量。
2、机电工程测量的特点
（1）工程测量贯穿于整个施工过程中。
（2）精度要求高。相比建筑工程测量，机机电电工工程程测测量量的的精精度度误误差差要要求求要要精精确确得得多多，一些精度要求较
高的设备其标高和中心线要求近乎零偏差。
（3）工程测量工序与工程施工工序密切相关。
（4）机电工程测量受施工环境因素影响大，测量标志极易被损坏。
3、机电工程测量的原则和要求
1）机电工程测量的原则
工程测量应遵循“由由整整体体到到局局部部，，先先控控制制后后细细部部”的原则，即先依据建设单位提供的永久基准点、
线为基准，然后测设出各个部位设备的准确位置。
2）工程测量的要求
（1）保证测设精度，满足设计要求，减少误差累积。
（2）检检核核是测量工作的灵魂。应对测量工作的全过程进行全面的复核及确认，保证测量结果的准确
性。
检核分为：仪仪器器检检核核、、资资料料检检核核、、计计算算检检核核、、放放样样检检核核和验验收收检检核核。
4、机电工程测量的基本原理与方法
1）高高程程测测量量
确定地面点高程的测量工作。某一点的高程一般是指这点沿铅垂线方向到大地水准面的距离，又
52 / 184一一级级建建造造师师--机机电电工工程程

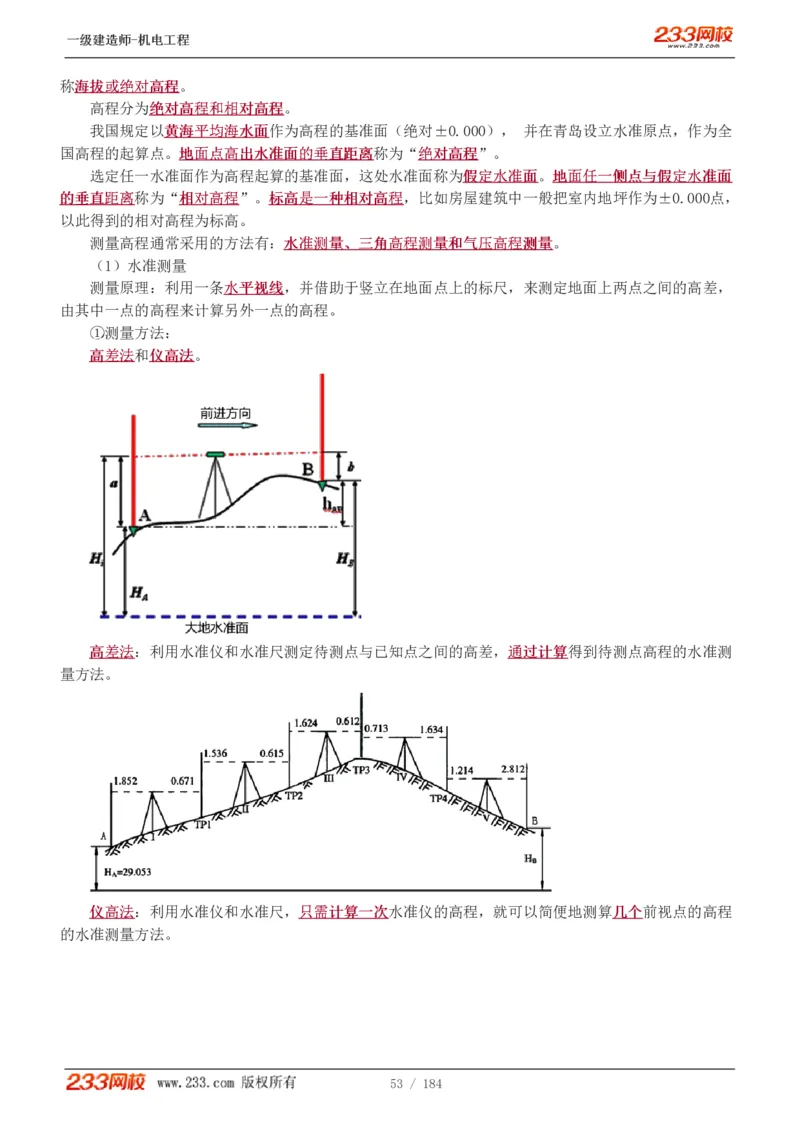

称海海拔拔或或绝绝对对高高程程。
高程分为绝绝对对高高程程和和相相对对高高程程。
我国规定以黄黄海海平平均均海海水水面面作为高程的基准面（绝对±0.000）， 并在青岛设立水准原点，作为全
国高程的起算点。地地面面点点高高出出水水准准面面的的垂垂直直距距离离称为“绝绝对对高高程程”。
选定任一水准面作为高程起算的基准面，这处水准面称为假假定定水水准准面面。地地面面任任一一侧侧点点与与假假定定水水准准面面
的的垂垂直直距距离离称为“相相对对高高程程”。标标高高是是一一种种相相对对高高程程，比如房屋建筑中一般把室内地坪作为±0.000点，
以此得到的相对高程为标高。
测量高程通常采用的方法有：水水准准测测量量、、三三角角高高程程测测量量和和气气压压高高程程测测量量。
（1）水准测量
测量原理：利用一条水水平平视视线线，并借助于竖立在地面点上的标尺，来测定地面上两点之间的高差，
由其中一点的高程来计算另外一点的高程。
①测量方法：
高高差差法法和仪仪高高法法。
高高差差法法：利用水准仪和水准尺测定待测点与已知点之间的高差，通通过过计计算算得到待测点高程的水准测
量方法。
仪仪高高法法：利用水准仪和水准尺，只只需需计计算算一一次次水准仪的高程，就可以简便地测算几几个个前视点的高程
的水准测量方法。
53 / 184一一级级建建造造师师--机机电电工工程程

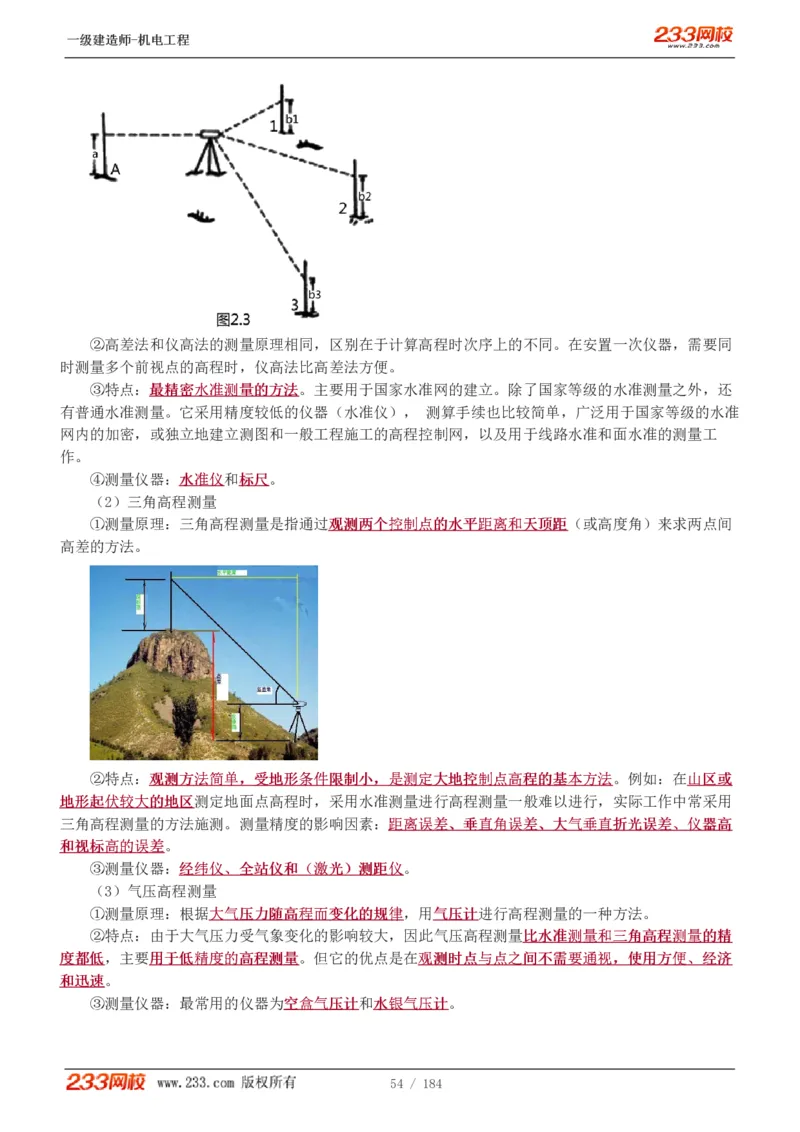

②高差法和仪高法的测量原理相同，区别在于计算高程时次序上的不同。在安置一次仪器，需要同
时测量多个前视点的高程时，仪高法比高差法方便。
③特点：最最精精密密水水准准测测量量的的方方法法。主要用于国家水准网的建立。除了国家等级的水准测量之外，还
有普通水准测量。它采用精度较低的仪器（水准仪）， 测算手续也比较简单，广泛用于国家等级的水准
网内的加密，或独立地建立测图和一般工程施工的高程控制网，以及用于线路水准和面水准的测量工
作。
④测量仪器：水水准准仪仪和标标尺尺。
（2）三角高程测量
①测量原理：三角高程测量是指通过观观测测两两个个控控制制点点的的水水平平距距离离和和天天顶顶距距（或高度角）来求两点间
高差的方法。
②特点：观观测测方方法法简简单单，，受受地地形形条条件件限限制制小小，，是是测测定定大大地地控控制制点点高高程程的的基基本本方方法法。例如：在山山区区或或
地地形形起起伏伏较较大大的的地地区区测定地面点高程时，采用水准测量进行高程测量一般难以进行，实际工作中常采用
三角高程测量的方法施测。测量精度的影响因素：距距离离误误差差、、垂垂直直角角误误差差、、大大气气垂垂直直折折光光误误差差、、仪仪器器高高
和和视视标标高高的的误误差差。
③测量仪器：经经纬纬仪仪、、全全站站仪仪和和（（激激光光））测测距距仪仪。
（3）气压高程测量
①测量原理：根据大大气气压压力力随随高高程程而而变变化化的的规规律律，用气气压压计计进行高程测量的一种方法。
②特点：由于大气压力受气象变化的影响较大，因此气压高程测量比比水水准准测测量量和和三三角角高高程程测测量量的的精精
度度都都低低，主要用用于于低低精精度度的的高高程程测测量量。但它的优点是在观观测测时时点点与与点点之之间间不不需需要要通通视视，，使使用用方方便便、、经经济济
和和迅迅速速。
③测量仪器：最常用的仪器为空空盒盒气气压压计计和水水银银气气压压计计。
54 / 184一一级级建建造造师师--机机电电工工程程

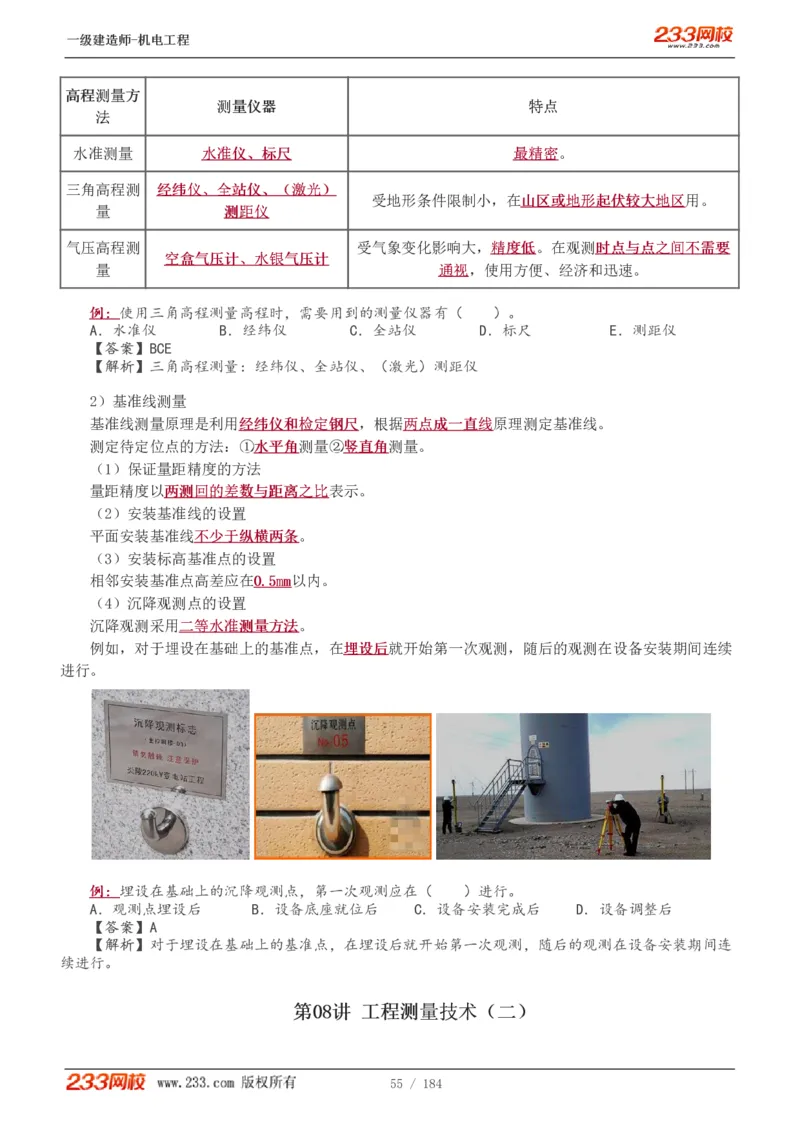

高高程程测测量量方方
测测量量仪仪器器 特特点点
法法
水准测量 水水准准仪仪、、标标尺尺 最最精精密密。
三角高程测 经经纬纬仪仪、、全全站站仪仪、、（（激激光光））
受地形条件限制小，在山山区区或或地地形形起起伏伏较较大大地地区区用。
量 测测距距仪仪
气压高程测 受气象变化影响大，精精度度低低。在观测时时点点与与点点之之间间不不需需要要
空空盒盒气气压压计计、、水水银银气气压压计计
量 通通视视，使用方便、经济和迅速。
例例：：使用三角高程测量高程时，需要用到的测量仪器有（ ）。
A．水准仪 B．经纬仪 C．全站仪 D．标尺 E．测距仪
【【答答案案】】BCE
【【解解析析】】三角高程测量：经纬仪、全站仪、（激光）测距仪
2）基准线测量
基准线测量原理是利用经经纬纬仪仪和和检检定定钢钢尺尺，根据两两点点成成一一直直线线原理测定基准线。
测定待定位点的方法：①水水平平角角测量②竖竖直直角角测量。
（1）保证量距精度的方法
量距精度以两两测测回回的的差差数数与与距距离离之之比比表示。
（2）安装基准线的设置
平面安装基准线不不少少于于纵纵横横两两条条。
（3）安装标高基准点的设置
相邻安装基准点高差应在00..55mmmm以内。
（4）沉降观测点的设置
沉降观测采用二二等等水水准准测测量量方方法法。
例如，对于埋设在基础上的基准点，在埋埋设设后后就开始第一次观测，随后的观测在设备安装期间连续
进行。
例例：：埋设在基础上的沉降观测点，第一次观测应在（ ）进行。
A．观测点埋设后 B．设备底座就位后 C．设备安装完成后 D．设备调整后
【【答答案案】】A
【【解解析析】】对于埋设在基础上的基准点，在埋设后就开始第一次观测，随后的观测在设备安装期间连
续进行。
第第0088讲讲 工工程程测测量量技技术术（（二二））
55 / 184一一级级建建造造师师--机机电电工工程程

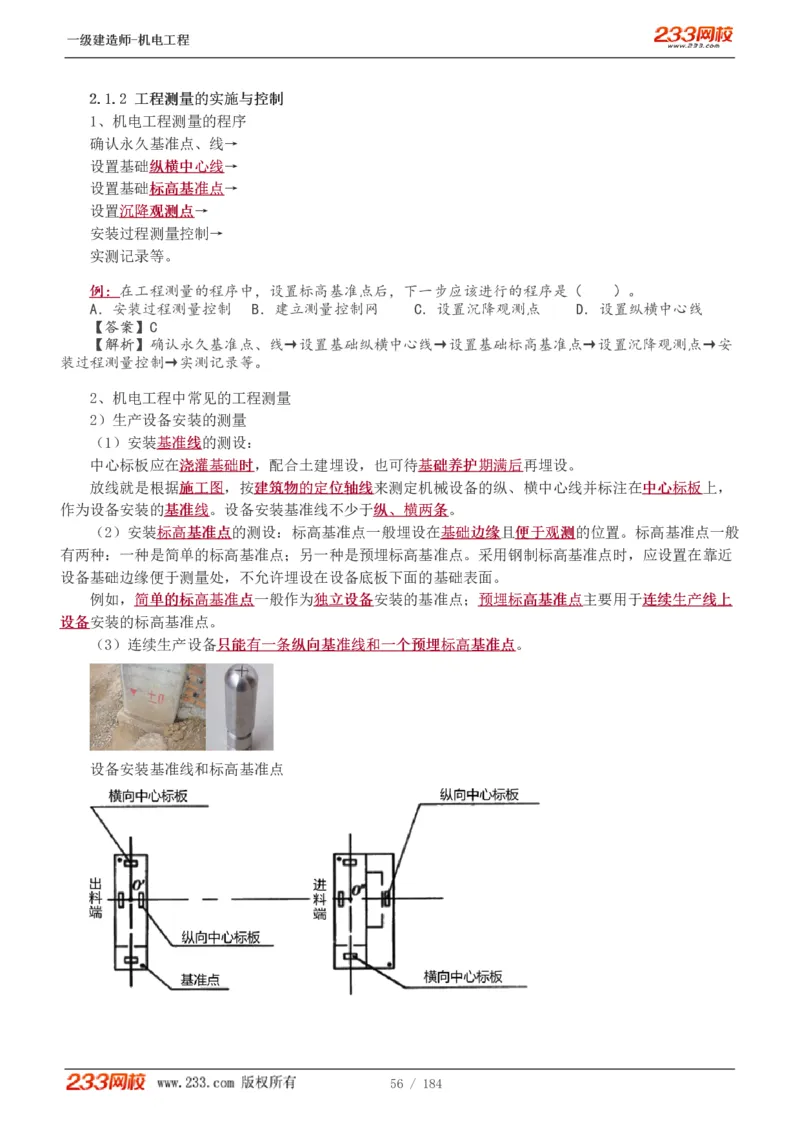

22..11..22 工工程程测测量量的的实实施施与与控控制制
1、机电工程测量的程序
确认永久基准点、线→
设置基础纵纵横横中中心心线线→
设置基础标标高高基基准准点点→
设置沉沉降降观观测测点点→
安装过程测量控制→
实测记录等。
例例：：在工程测量的程序中，设置标高基准点后，下一步应该进行的程序是（ ）。
A．安装过程测量控制 B．建立测量控制网 C．设置沉降观测点 D．设置纵横中心线
【【答答案案】】C
【【解解析析】】确认永久基准点、线→设置基础纵横中心线→设置基础标高基准点→设置沉降观测点→安
装过程测量控制→实测记录等。
2、机电工程中常见的工程测量
2）生产设备安装的测量
（1）安装基基准准线线的测设：
中心标板应在浇浇灌灌基基础础时时，配合土建埋设，也可待基基础础养养护护期期满满后后再埋设。
放线就是根据施施工工图图，按建建筑筑物物的的定定位位轴轴线线来测定机械设备的纵、横中心线并标注在中中心心标标板板上，
作为设备安装的基基准准线线。设备安装基准线不少于纵纵、、横横两两条条。
（2）安装标标高高基基准准点点的测设：标高基准点一般埋设在基基础础边边缘缘且便便于于观观测测的位置。标高基准点一般
有两种：一种是简单的标高基准点；另一种是预埋标高基准点。采用钢制标高基准点时，应设置在靠近
设备基础边缘便于测量处，不允许埋设在设备底板下面的基础表面。
例如，简简单单的的标标高高基基准准点点一般作为独独立立设设备备安装的基准点；预预埋埋标标高高基基准准点点主要用于连连续续生生产产线线上上
设设备备安装的标高基准点。
（3）连续生产设备只只能能有有一一条条纵纵向向基基准准线线和和一一个个预预埋埋标标高高基基准准点点。
设备安装基准线和标高基准点
56 / 184一一级级建建造造师师--机机电电工工程程

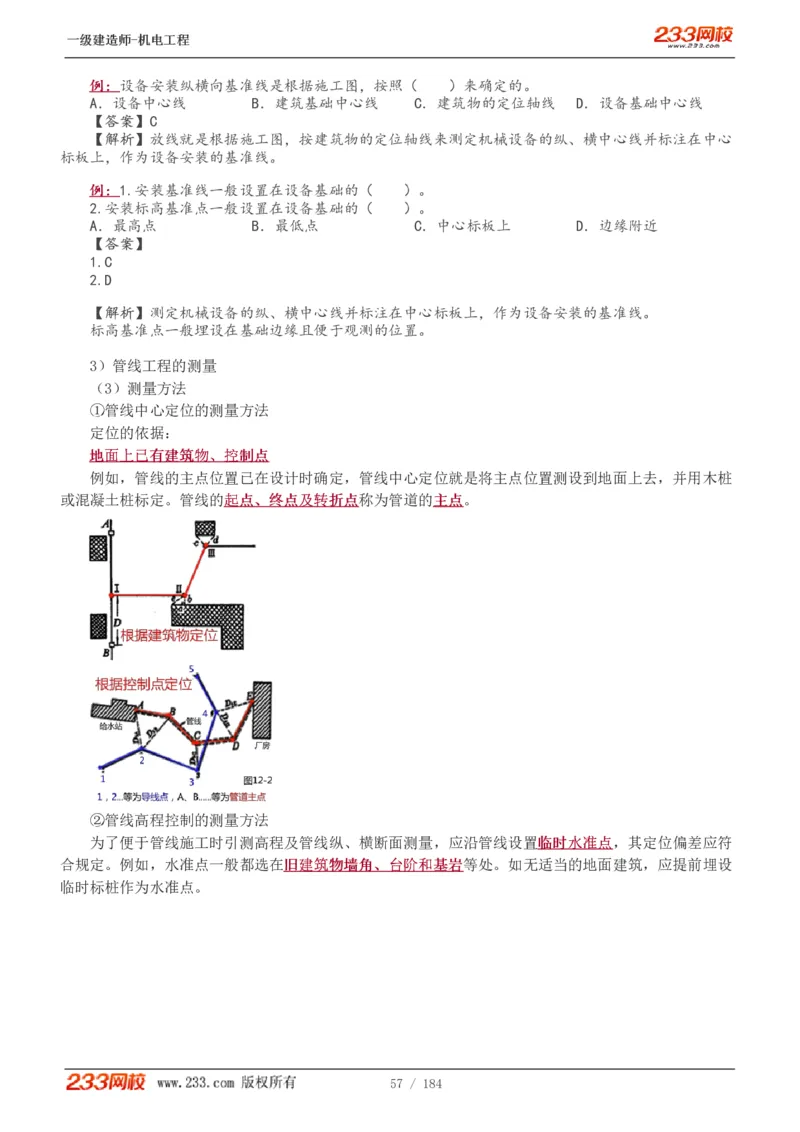

例例：：设备安装纵横向基准线是根据施工图，按照（ ）来确定的。
A．设备中心线 B．建筑基础中心线 C．建筑物的定位轴线 D．设备基础中心线
【【答答案案】】C
【【解解析析】】放线就是根据施工图，按建筑物的定位轴线来测定机械设备的纵、横中心线并标注在中心
标板上，作为设备安装的基准线。
例例：：1.安装基准线一般设置在设备基础的（ ）。
2.安装标高基准点一般设置在设备基础的（ ）。
A．最高点 B．最低点 C．中心标板上 D．边缘附近
【【答答案案】】
1.C
2.D
【【解解析析】】测定机械设备的纵、横中心线并标注在中心标板上，作为设备安装的基准线。
标高基准点一般埋设在基础边缘且便于观测的位置。
3）管线工程的测量
（3）测量方法
①管线中心定位的测量方法
定位的依据：
地地面面上上已已有有建建筑筑物物、、控控制制点点
例如，管线的主点位置已在设计时确定，管线中心定位就是将主点位置测设到地面上去，并用木桩
或混凝土桩标定。管线的起起点点、、终终点点及及转转折折点点称为管道的主主点点。
②管线高程控制的测量方法
为了便于管线施工时引测高程及管线纵、横断面测量，应沿管线设置临临时时水水准准点点，其定位偏差应符
合规定。例如，水准点一般都选在旧旧建建筑筑物物墙墙角角、、台台阶阶和和基基岩岩等处。如无适当的地面建筑，应提前埋设
临时标桩作为水准点。
57 / 184一一级级建建造造师师--机机电电工工程程

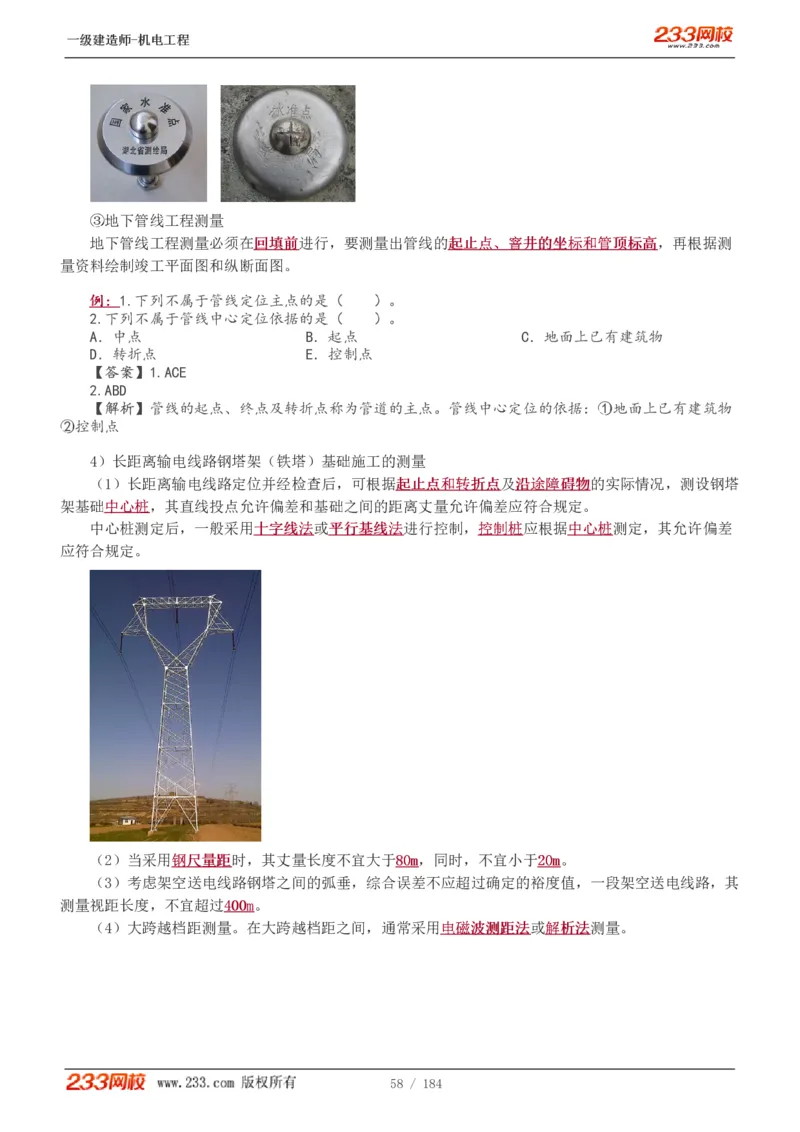

③地下管线工程测量
地下管线工程测量必须在回回填填前前进行，要测量出管线的起起止止点点、、窨窨井井的的坐坐标标和和管管顶顶标标高高，再根据测
量资料绘制竣工平面图和纵断面图。
例例：：1.下列不属于管线定位主点的是（ ）。
2.下列不属于管线中心定位依据的是（ ）。
A．中点 B．起点 C．地面上已有建筑物
D．转折点 E．控制点
【【答答案案】】1.ACE
2.ABD
【【解解析析】】管线的起点、终点及转折点称为管道的主点。管线中心定位的依据：①地面上已有建筑物
②控制点
4）长距离输电线路钢塔架（铁塔）基础施工的测量
（1）长距离输电线路定位并经检查后，可根据起起止止点点和和转转折折点点及沿沿途途障障碍碍物物的实际情况，测设钢塔
架基础中中心心桩桩，其直线投点允许偏差和基础之间的距离丈量允许偏差应符合规定。
中心桩测定后，一般采用十十字字线线法法或平平行行基基线线法法进行控制，控控制制桩桩应根据中中心心桩桩测定，其允许偏差
应符合规定。
（2）当采用钢钢尺尺量量距距时，其丈量长度不宜大于8800mm，同时，不宜小于2200mm。
（3）考虑架空送电线路钢塔之间的弧垂，综合误差不应超过确定的裕度值，一段架空送电线路，其
测量视距长度，不宜超过440000mm。
（4）大跨越档距测量。在大跨越档距之间，通常采用电电磁磁波波测测距距法法或解解析析法法测量。
58 / 184一一级级建建造造师师--机机电电工工程程
例例：：长距离输电线路中心桩测定后，采用（ ）进行控制。
A．电磁波测距法 B．十字线法 C．解析法
D．平行基线法 E．钢尺测量法
【【答答案案】】BD
【【解解析析】】中心桩测定后，一般采用十字线法或平行基线法进行控制
例例：：输电线路钢塔架档距约320m，其基础施工时的档距测量应采用（ ）。
A．十字线法 B．电磁波测距法 C．钢尺量距法 D．平行基准线法
【答案】B
【【解解析析】】在大跨越档距之间，通常采用电磁波测距法或解析法测量。
3、水准测量法的技术要求
（1）各等级的水准点，应埋设水水准准标标石石。
水准点应选在土土质质坚坚硬硬、、便便于于长长期期保保存存和使使用用方方便便的地点。
墙水准点应选设于稳稳定定的的建建筑筑物物上上，点位应便于寻寻找找、、保保存存和引引测测。
一个测区及其周围至少应有33个个水准点。水准点之间的距离，一般地区应为11 33kkmm，工厂区宜小
于11kkmm。
（2）水准观测应在标石埋设稳定后进行
两次观测高差较差超限时应重测。二等水准应选取两次异向合格的结果。当重测结果与原测结果分
别比较，其较差均不超过限值时，应取取三三次次结结果果的的平平均均数数。
（3）设备安装过程中，测量时应注意点
最好使用一一个个水水准准点点作为高程起算点。当厂房较大时，可以增设水准点，但其观测精度应提高。
4、施工过程控制测量的基本要求
（1）建筑物及设备安装的控制测量，应按设计要求布设，点位应选择在通通视视良良好好、、利利于于长长期期保保存存的
地方。主要设备中心线端点，应埋设混混凝凝土土固固定定标标桩桩。
（2）设备安装时高程控制的水准点，可由厂厂区区给给定定的的标标高高基基准准点点，引测至稳稳固固的的建建筑筑物物或主主要要设设备备
59 / 184一一级级建建造造师师--机机电电工工程程
的的基基础础上上。引测的精度，不不应应低低于于原原水水准准的的等等级级要求。

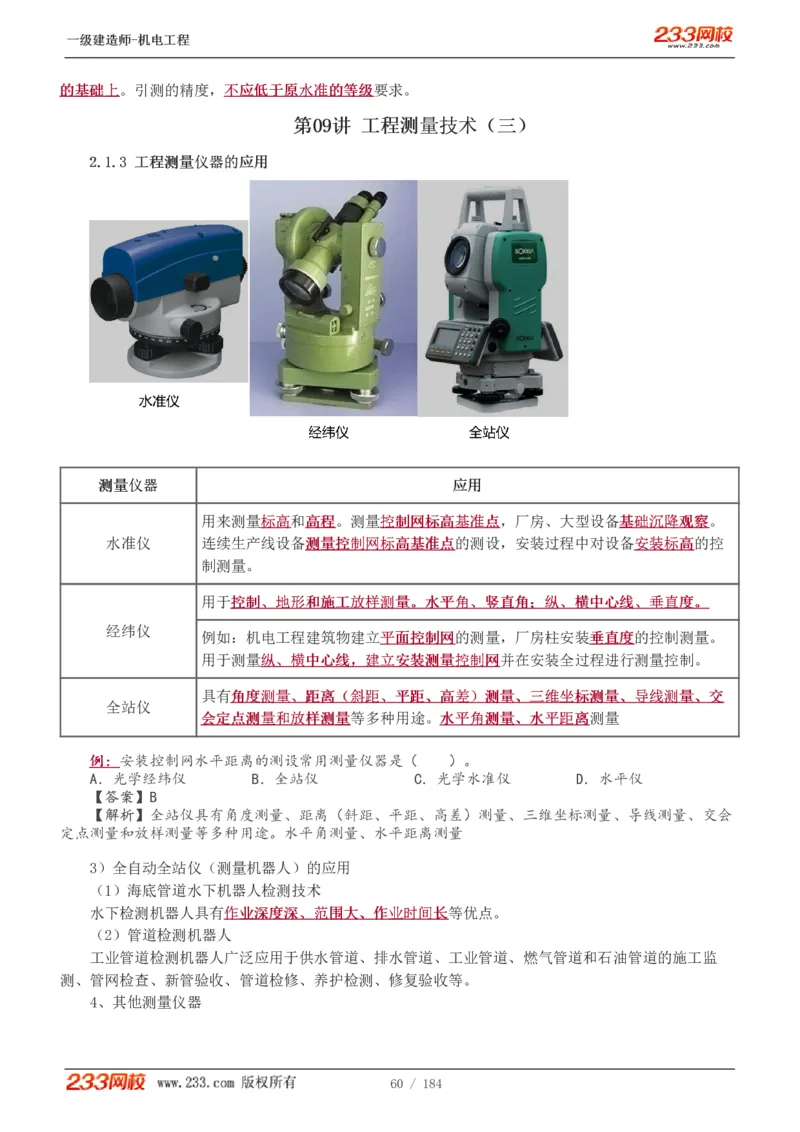

第第0099讲讲 工工程程测测量量技技术术（（三三））
22..11..33 工工程程测测量量仪仪器器的的应应用用
测测量量仪仪器器 应应用用
用来测量标标高高和高高程程。测量控控制制网网标标高高基基准准点点，厂房、大型设备基基础础沉沉降降观观察察。
水准仪 连续生产线设备测测量量控控制制网网标标高高基基准准点点的测设，安装过程中对设备安安装装标标高高的控
制测量。
用于控控制制、、地地形形和和施施工工放放样样测测量量。。水水平平角角、、竖竖直直角角；；纵纵、、横横中中心心线线、、垂垂直直度度。。
经纬仪
例如：机电工程建筑物建立平平面面控控制制网网的测量，厂房柱安装垂垂直直度度的控制测量。
用于测量纵纵、、横横中中心心线线，，建建立立安安装装测测量量控控制制网网并在安装全过程进行测量控制。
具有角角度度测测量量、、距距离离（（斜斜距距、、平平距距、、高高差差））测测量量、、三三维维坐坐标标测测量量、、导导线线测测量量、、交交
全站仪
会会定定点点测测量量和和放放样样测测量量等多种用途。水水平平角角测测量量、、水水平平距距离离测量
例例：：安装控制网水平距离的测设常用测量仪器是（ ）。
A．光学经纬仪 B．全站仪 C．光学水准仪 D．水平仪
【【答答案案】】B
【【解解析析】】全站仪具有角度测量、距离（斜距、平距、高差）测量、三维坐标测量、导线测量、交会
定点测量和放样测量等多种用途。水平角测量、水平距离测量
3）全自动全站仪（测量机器人）的应用
（1）海底管道水下机器人检测技术
水下检测机器人具有作作业业深深度度深深、、范范围围大大、、作作业业时时间间长长等优点。
（2）管道检测机器人
工业管道检测机器人广泛应用于供水管道、排水管道、工业管道、燃气管道和石油管道的施工监
测、管网检查、新管验收、管道检修、养护检测、修复验收等。
4、其他测量仪器
60 / 184一一级级建建造造师师--机机电电工工程程

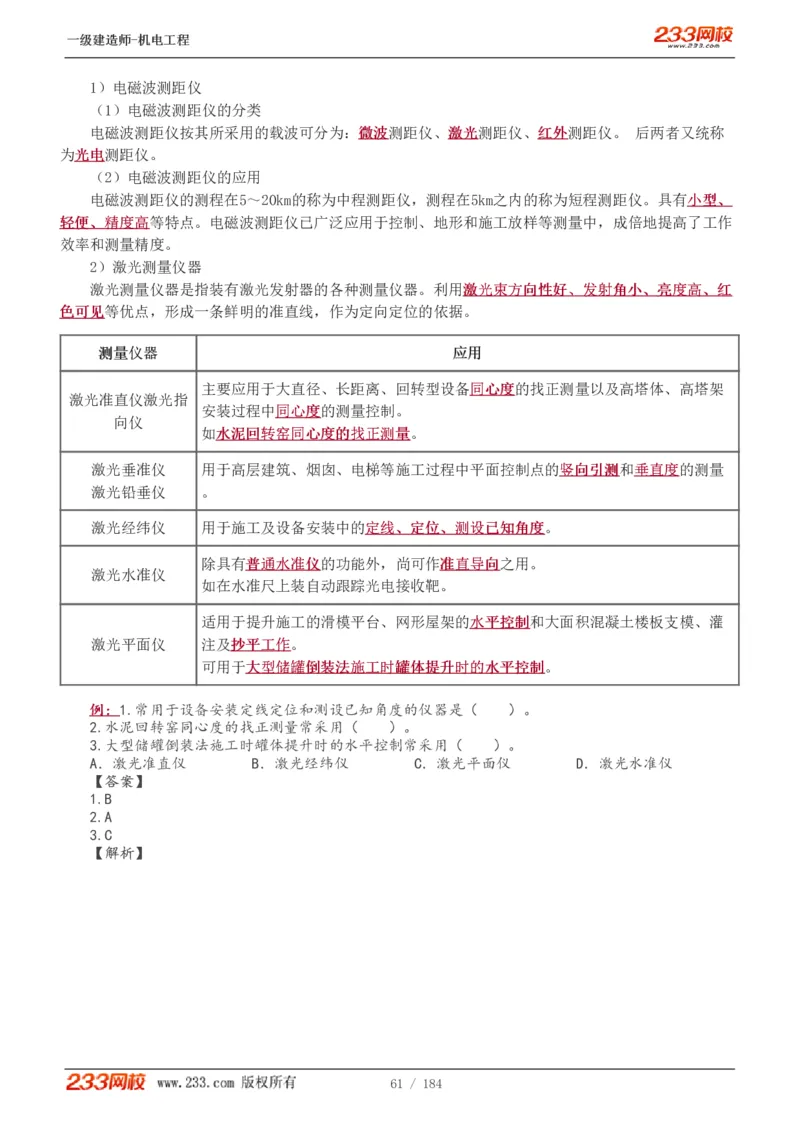

1）电磁波测距仪
（1）电磁波测距仪的分类
电磁波测距仪按其所采用的载波可分为：微微波波测距仪、激激光光测距仪、红红外外测距仪。 后两者又统称
为光光电电测距仪。
（2）电磁波测距仪的应用
电磁波测距仪的测程在5～20km的称为中程测距仪，测程在5km之内的称为短程测距仪。具有小小型型、、
轻轻便便、、精精度度高高等特点。电磁波测距仪已广泛应用于控制、地形和施工放样等测量中，成倍地提高了工作
效率和测量精度。
2）激光测量仪器
激光测量仪器是指装有激光发射器的各种测量仪器。利用激激光光束束方方向向性性好好、、发发射射角角小小、、亮亮度度高高、、红红
色色可可见见等优点，形成一条鲜明的准直线，作为定向定位的依据。
测测量量仪仪器器 应应用用
主要应用于大直径、长距离、回转型设备同同心心度度的找正测量以及高塔体、高塔架
激光准直仪激光指
安装过程中同同心心度度的测量控制。
向仪
如水水泥泥回回转转窑窑同同心心度度的的找找正正测测量量。
激光垂准仪 用于高层建筑、烟囱、电梯等施工过程中平面控制点的竖竖向向引引测测和垂垂直直度度的测量
激光铅垂仪 。
激光经纬仪 用于施工及设备安装中的定定线线、、定定位位、、测测设设已已知知角角度度。
除具有普普通通水水准准仪仪的功能外，尚可作准准直直导导向向之用。
激光水准仪
如在水准尺上装自动跟踪光电接收靶。
适用于提升施工的滑模平台、网形屋架的水水平平控控制制和大面积混凝土楼板支模、灌
激光平面仪 注及抄抄平平工工作作。
可用于大大型型储储罐罐倒倒装装法法施施工工时时罐罐体体提提升升时时的的水水平平控控制制。
例例：：1.常用于设备安装定线定位和测设已知角度的仪器是（ ）。
2.水泥回转窑同心度的找正测量常采用（ ）。
3.大型储罐倒装法施工时罐体提升时的水平控制常采用（ ）。
A．激光准直仪 B．激光经纬仪 C．激光平面仪 D．激光水准仪
【【答答案案】】
1.B
2.A
3.C
【【解解析析】】
61 / 184一一级级建建造造师师--机机电电工工程程

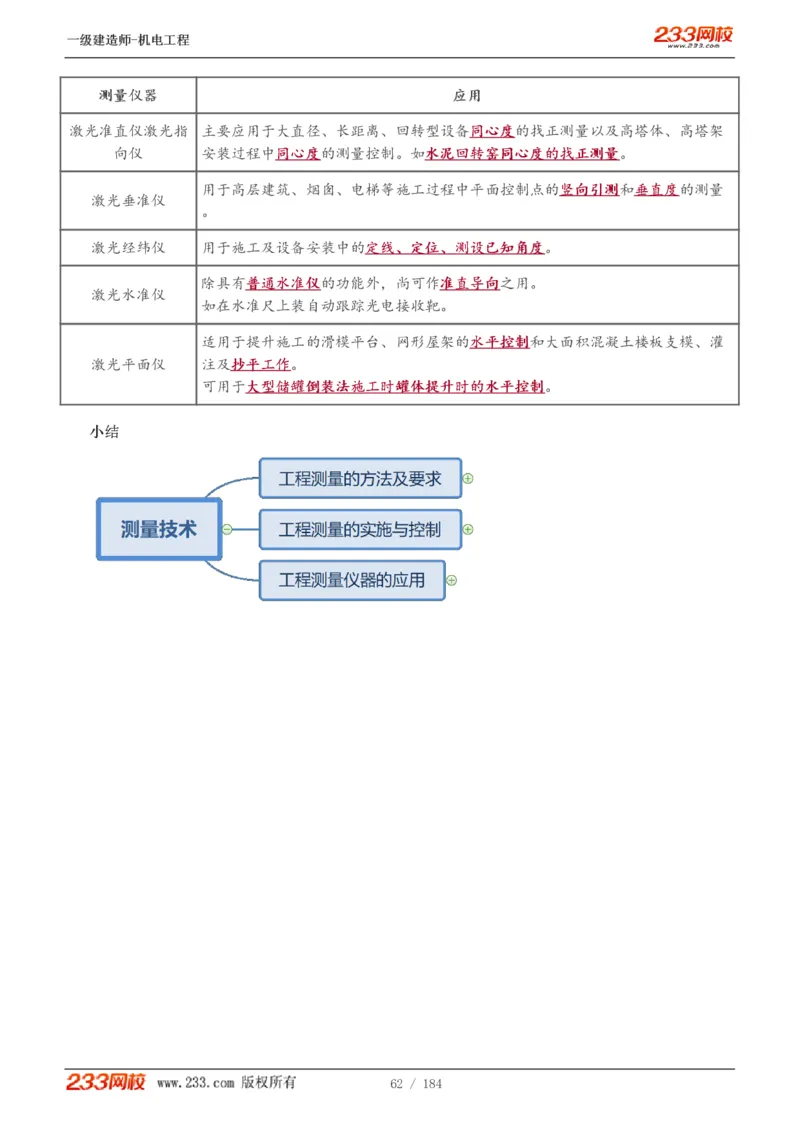

测测量量仪仪器器 应应用用
激光准直仪激光指 主要应用于大直径、长距离、回转型设备同同心心度度的找正测量以及高塔体、高塔架
向仪 安装过程中同同心心度度的测量控制。如水水泥泥回回转转窑窑同同心心度度的的找找正正测测量量。
用于高层建筑、烟囱、电梯等施工过程中平面控制点的竖竖向向引引测测和垂垂直直度度的测量
激光垂准仪
。
激光经纬仪 用于施工及设备安装中的定定线线、、定定位位、、测测设设已已知知角角度度。
除具有普普通通水水准准仪仪的功能外，尚可作准准直直导导向向之用。
激光水准仪
如在水准尺上装自动跟踪光电接收靶。
适用于提升施工的滑模平台、网形屋架的水水平平控控制制和大面积混凝土楼板支模、灌
激光平面仪 注及抄抄平平工工作作。
可用于大大型型储储罐罐倒倒装装法法施施工工时时罐罐体体提提升升时时的的水水平平控控制制。

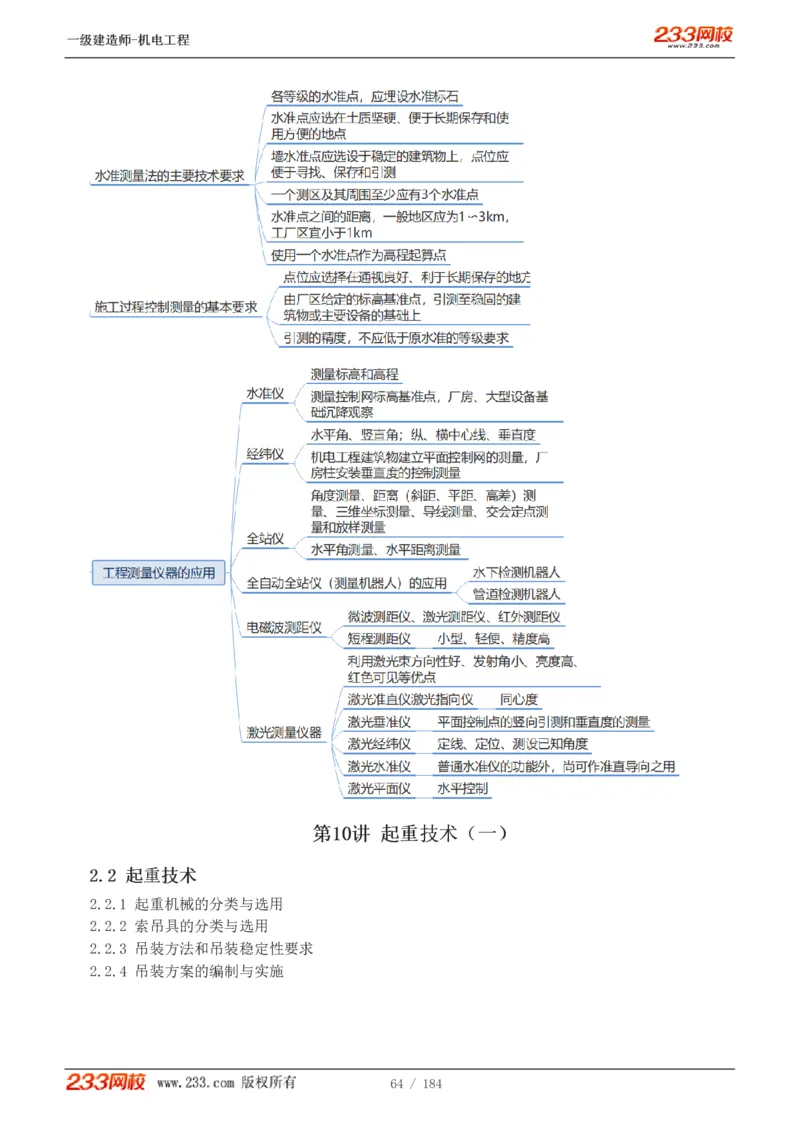

小小结结
62 / 184一一级级建建造造师师--机机电电工工程程

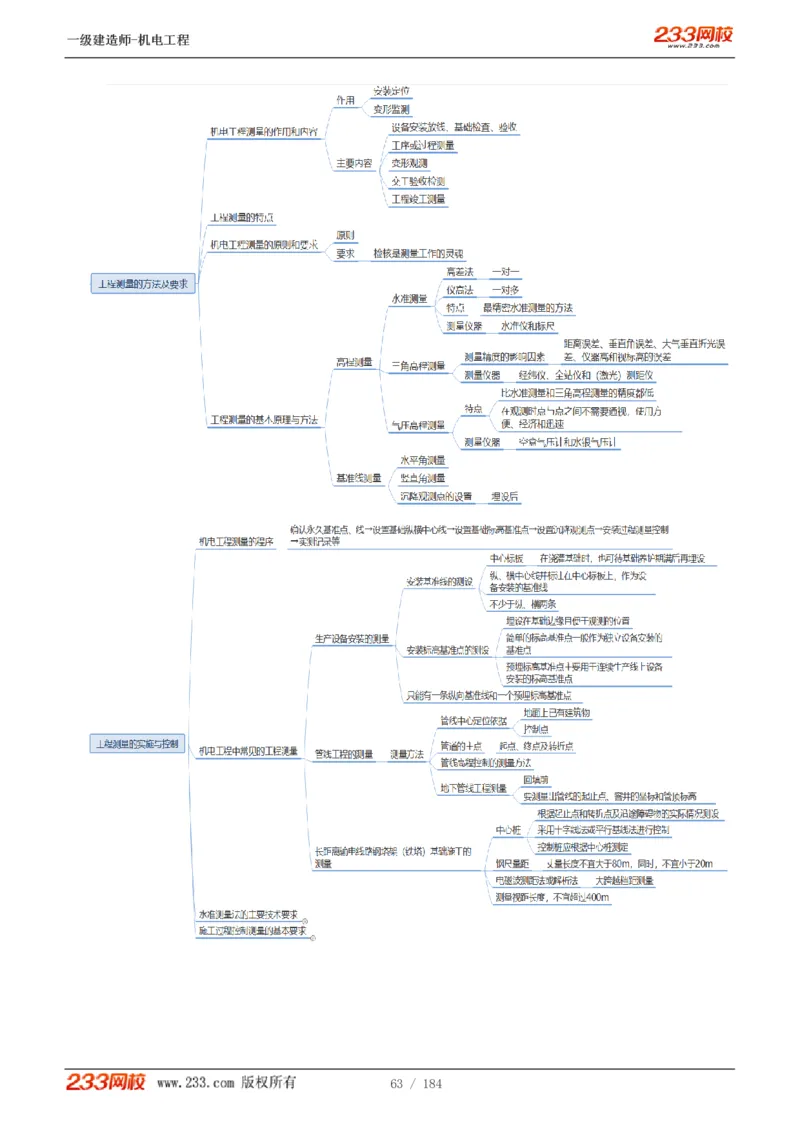

63 / 184一一级级建建造造师师--机机电电工工程程
第第1100讲讲 起起重重技技术术（（一一））
22..22 起起重重技技术术
2.2.1 起重机械的分类与选用
2.2.2 索吊具的分类与选用
2.2.3 吊装方法和吊装稳定性要求
2.2.4 吊装方案的编制与实施
64 / 184一一级级建建造造师师--机机电电工工程程

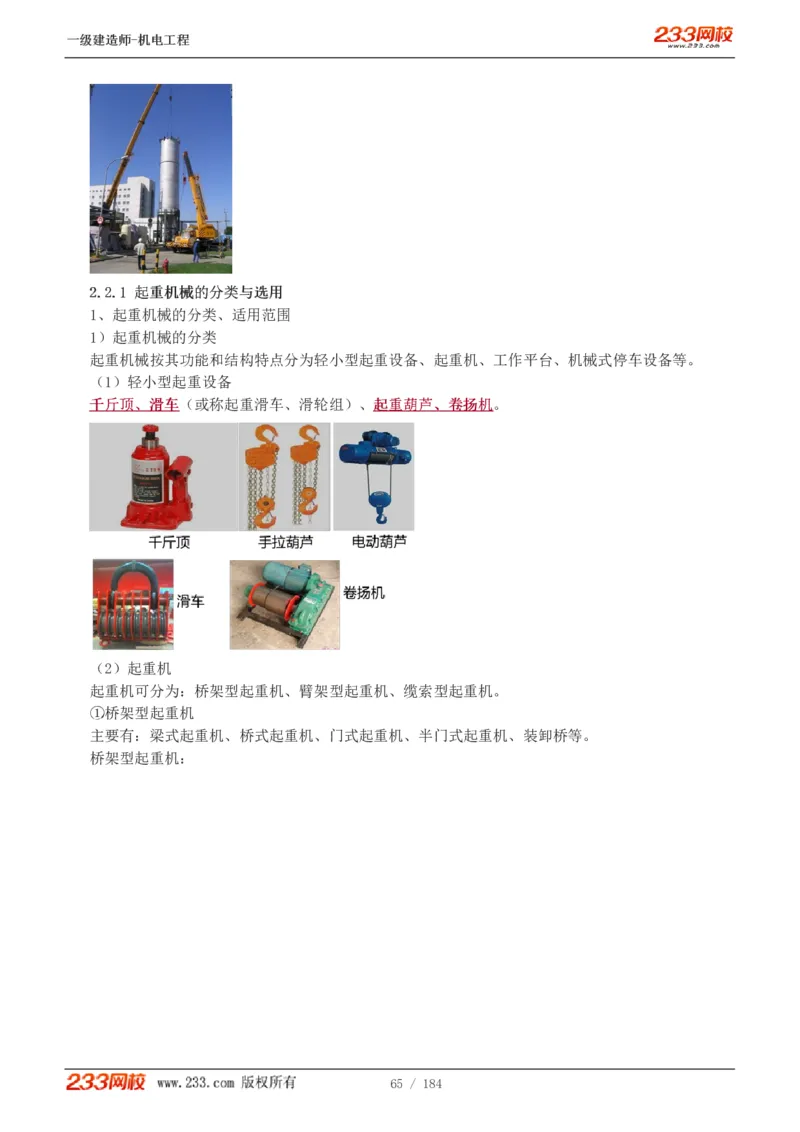

22..22..11 起起重重机机械械的的分分类类与与选选用用
1、起重机械的分类、适用范围
1）起重机械的分类
起重机械按其功能和结构特点分为轻小型起重设备、起重机、工作平台、机械式停车设备等。
（1）轻小型起重设备
千千斤斤顶顶、、滑滑车车（或称起重滑车、滑轮组）、起起重重葫葫芦芦、、卷卷扬扬机机。
（2）起重机
起重机可分为：桥架型起重机、臂架型起重机、缆索型起重机。
①桥架型起重机
主要有：梁式起重机、桥式起重机、门式起重机、半门式起重机、装卸桥等。
桥架型起重机：

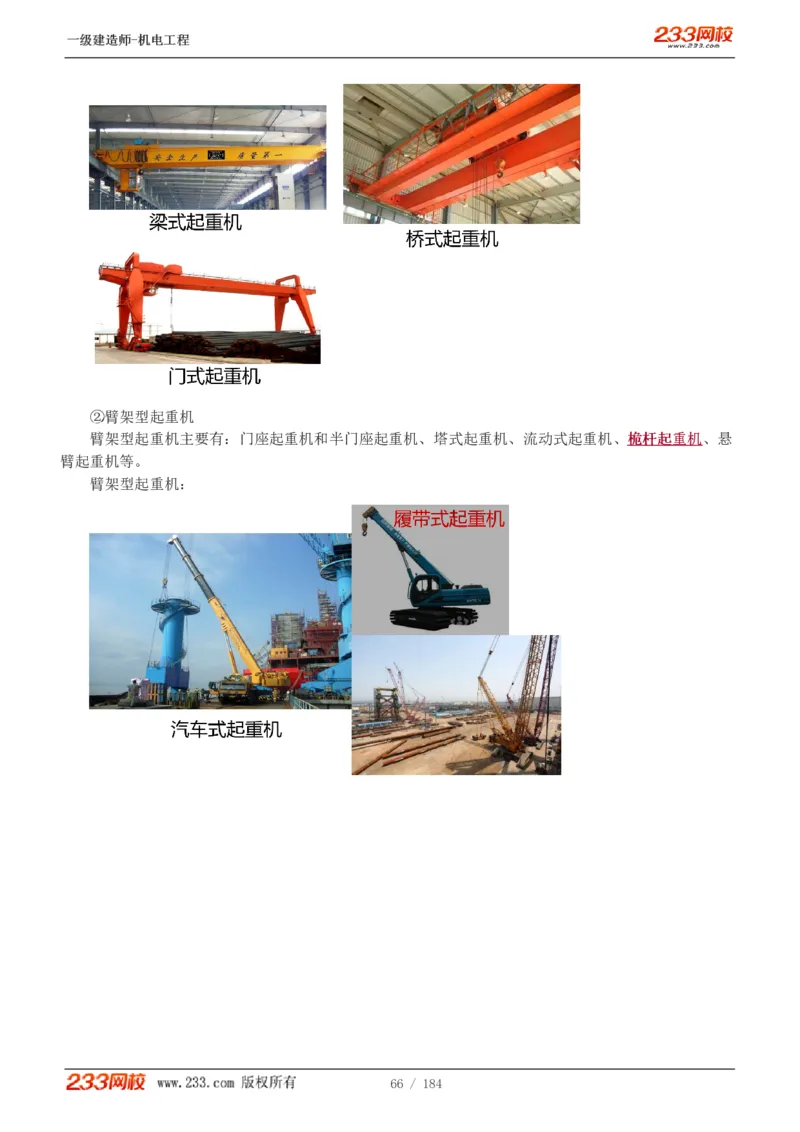

65 / 184一一级级建建造造师师--机机电电工工程程
②臂架型起重机
臂架型起重机主要有：门座起重机和半门座起重机、塔式起重机、流动式起重机、桅桅杆杆起起重重机机、悬
臂起重机等。
臂架型起重机：

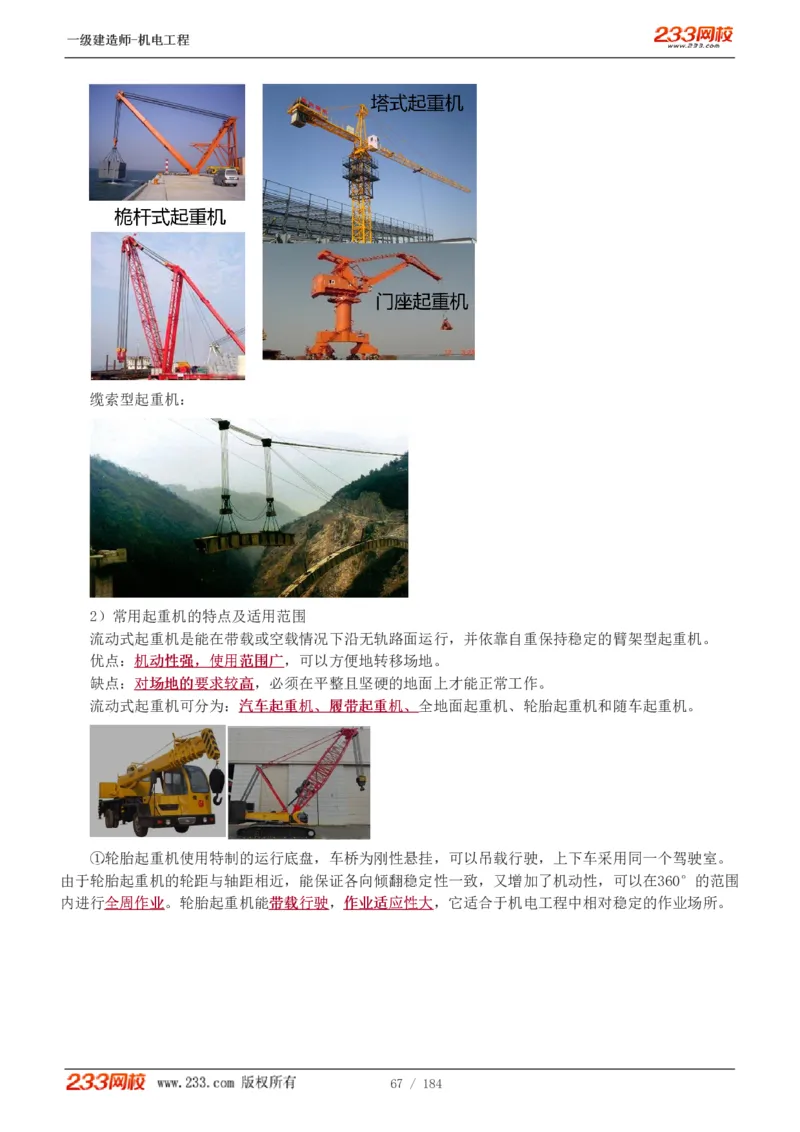

66 / 184一一级级建建造造师师--机机电电工工程程
缆索型起重机：
2）常用起重机的特点及适用范围
流动式起重机是能在带载或空载情况下沿无轨路面运行，并依靠自重保持稳定的臂架型起重机。
优点：机机动动性性强强，，使使用用范范围围广广，可以方便地转移场地。
缺点：对对场场地地的的要要求求较较高高，必须在平整且坚硬的地面上才能正常工作。
流动式起重机可分为：汽汽车车起起重重机机、、履履带带起起重重机机、、全地面起重机、轮胎起重机和随车起重机。
①轮胎起重机使用特制的运行底盘，车桥为刚性悬挂，可以吊载行驶，上下车采用同一个驾驶室。
由于轮胎起重机的轮距与轴距相近，能保证各向倾翻稳定性一致，又增加了机动性，可以在360°的范围
内进行全全周周作作业业。轮胎起重机能带带载载行行驶驶，作作业业适适应应性性大大，它适合于机电工程中相对稳定的作业场所。
67 / 184一一级级建建造造师师--机机电电工工程程

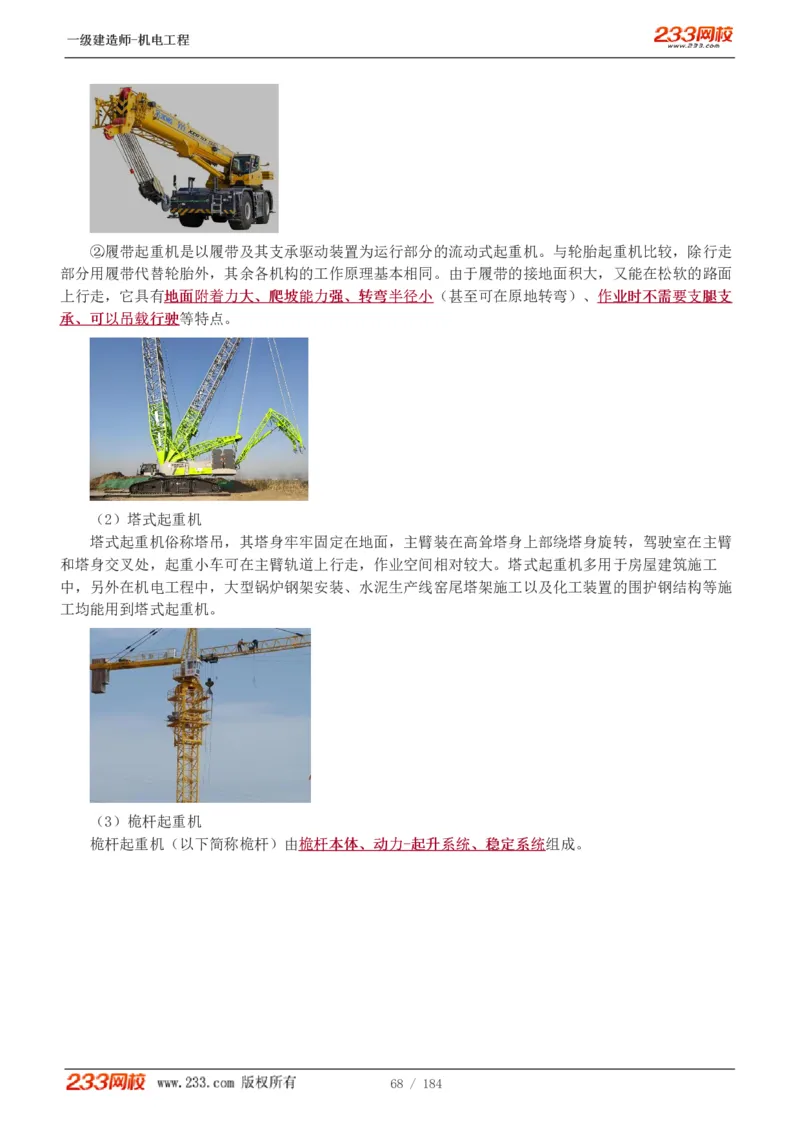

②履带起重机是以履带及其支承驱动装置为运行部分的流动式起重机。与轮胎起重机比较，除行走
部分用履带代替轮胎外，其余各机构的工作原理基本相同。由于履带的接地面积大，又能在松软的路面
上行走，它具有地地面面附附着着力力大大、、爬爬坡坡能能力力强强、、转转弯弯半半径径小小（甚至可在原地转弯）、作作业业时时不不需需要要支支腿腿支支
承承、、可可以以吊吊载载行行驶驶等特点。
（2）塔式起重机
塔式起重机俗称塔吊，其塔身牢牢固定在地面，主臂装在高耸塔身上部绕塔身旋转，驾驶室在主臂
和塔身交叉处，起重小车可在主臂轨道上行走，作业空间相对较大。塔式起重机多用于房屋建筑施工
中，另外在机电工程中，大型锅炉钢架安装、水泥生产线窑尾塔架施工以及化工装置的围护钢结构等施
工均能用到塔式起重机。
（3）桅杆起重机

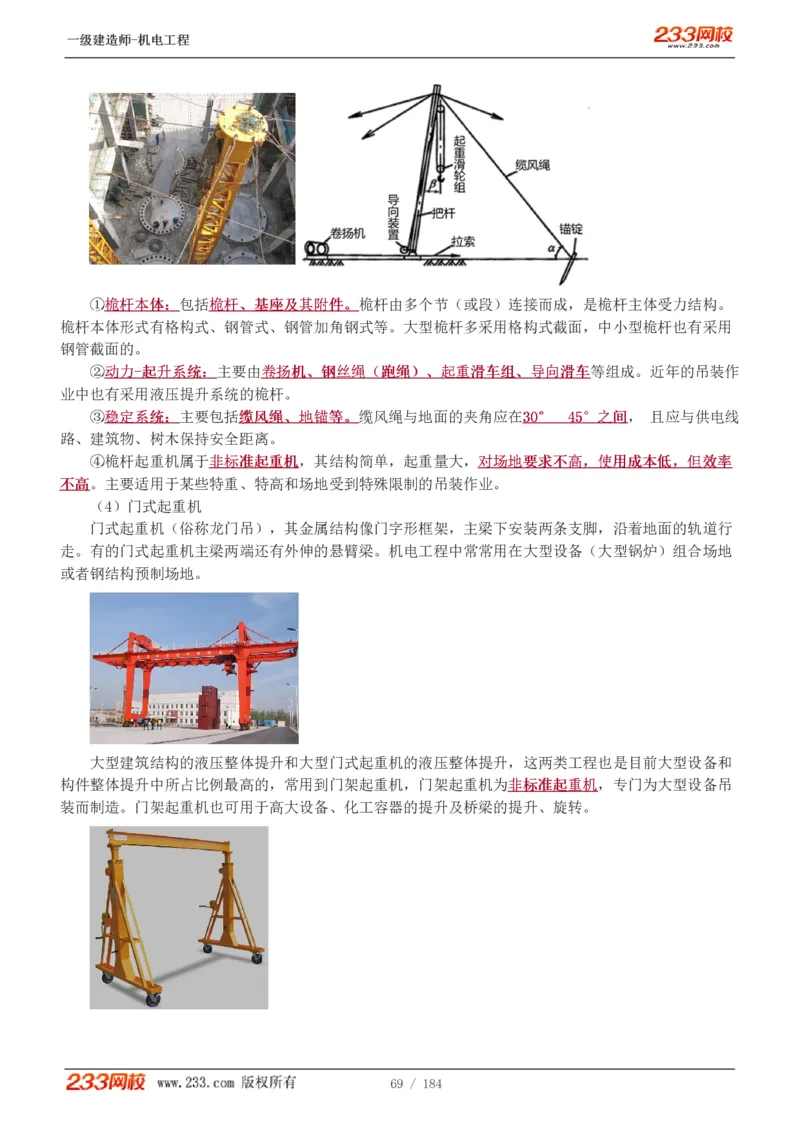

桅杆起重机（以下简称桅杆）由桅桅杆杆本本体体、、动动力力--起起升升系系统统、、稳稳定定系系统统组成。
68 / 184一一级级建建造造师师--机机电电工工程程
①桅桅杆杆本本体体：：包括桅桅杆杆、、基基座座及及其其附附件件。。桅杆由多个节（或段）连接而成，是桅杆主体受力结构。
桅杆本体形式有格构式、钢管式、钢管加角钢式等。大型桅杆多采用格构式截面，中小型桅杆也有采用
钢管截面的。
②动动力力--起起升升系系统统：：主要由卷卷扬扬机机、、钢钢丝丝绳绳（（跑跑绳绳））、、起起重重滑滑车车组组、、导导向向滑滑车车等组成。近年的吊装作
业中也有采用液压提升系统的桅杆。
③稳稳定定系系统统：：主要包括缆缆风风绳绳、、地地锚锚等等。。缆风绳与地面的夹角应在3300°° 4455°°之之间间， 且应与供电线
路、建筑物、树木保持安全距离。
④桅杆起重机属于非非标标准准起起重重机机，其结构简单，起重量大，对对场场地地要要求求不不高高，，使使用用成成本本低低，，但但效效率率
不不高高。主要适用于某些特重、特高和场地受到特殊限制的吊装作业。
（4）门式起重机
门式起重机（俗称龙门吊），其金属结构像门字形框架，主梁下安装两条支脚，沿着地面的轨道行
走。有的门式起重机主梁两端还有外伸的悬臂梁。机电工程中常常用在大型设备（大型锅炉）组合场地
或者钢结构预制场地。
大型建筑结构的液压整体提升和大型门式起重机的液压整体提升，这两类工程也是目前大型设备和
构件整体提升中所占比例最高的，常用到门架起重机，门架起重机为非非标标准准起起重重机机，专门为大型设备吊
装而制造。门架起重机也可用于高大设备、化工容器的提升及桥梁的提升、旋转。
69 / 184一一级级建建造造师师--机机电电工工程程
（5）门座起重机
门座起重机是将可回转的起重装置装在门座上的一种臂臂架架型型起起重重机机，桥架通过两侧支腿支承在地面
轨道或地基上构成门形座架，其大多沿地面或建筑物上的轨道运行，门形座架形成的“门洞”，可供铁
路车辆和其他车辆通过。广泛应用于港口、码头货物的机械化装卸，造船厂船舶的施工、机电安装工
程。
2、起重机选用的基本参数
主要有吊吊装装载载荷荷、、额额定定起起重重量量、、最最大大幅幅度度、、最最大大起起升升高高度度等，这些参数是制定吊装技术方案的重要
依据。
1）吊装载荷
吊装载荷的组成：
①被被吊吊物物（（设设备备或或构构件件））在吊装状态下的重量
②吊吊、、索索具具重重量量（流动式起重机一般还应包括吊钩重量和从臂架头部垂下至吊钩的起起升升钢钢丝丝绳绳重重
量量））。。
例如，履带起重机的吊装载荷为被被吊吊设设备备（包括加固、吊耳等）和吊吊索索（（绳绳扣扣））重重量量、、吊吊钩钩滑滑轮轮组组
重重量量和从臂架头部垂下的起起升升钢钢丝丝绳绳重重量量的总和。
2）计算载荷
（1）动载荷系数
起重机在吊装重物的运动过程中所产生的对起吊机具负载的影响而计入的系数。 在起重吊装工程计
算中，以动载荷系数计入其影响。一般取动载荷系数kk₁==11..11。
（2）不均衡载荷系数
在两两台台及及其其以以上上（多台起重机、多套滑轮组等）共同抬吊一个重物时，由于起重机械之间的相互运
动可能产生作用于起重机械、重物和吊索上的附加载荷，或者由于工作不同步，各分支往往不能完全按
70 / 184一一级级建建造造师师--机机电电工工程程

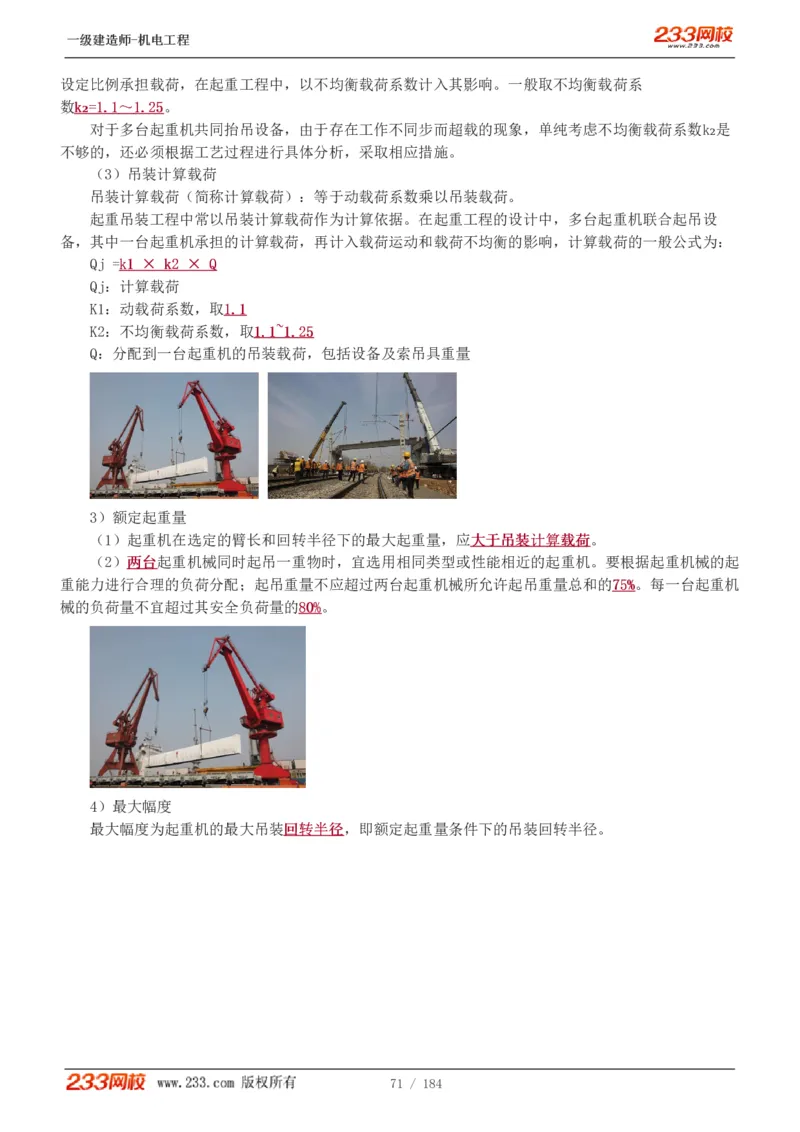

设定比例承担载荷，在起重工程中，以不均衡载荷系数计入其影响。一般取不均衡载荷系
数kk₂==11..11～～11..2255。
对于多台起重机共同抬吊设备，由于存在工作不同步而超载的现象，单纯考虑不均衡载荷系数k₂是
不够的，还必须根据工艺过程进行具体分析，采取相应措施。
（3）吊装计算载荷
吊装计算载荷（简称计算载荷）：等于动载荷系数乘以吊装载荷。
起重吊装工程中常以吊装计算载荷作为计算依据。在起重工程的设计中，多台起重机联合起吊设
备，其中一台起重机承担的计算载荷，再计入载荷运动和载荷不均衡的影响，计算载荷的一般公式为：
Qj =kk11 ×× kk22 ×× QQ
Qj：计算载荷
K1：动载荷系数，取11..11
K2：不均衡载荷系数，取11..11~~11..2255
Q：分配到一台起重机的吊装载荷，包括设备及索吊具重量
3）额定起重量
（1）起重机在选定的臂长和回转半径下的最大起重量，应大大于于吊吊装装计计算算载载荷荷。
（2）两两台台起重机械同时起吊一重物时，宜选用相同类型或性能相近的起重机。要根据起重机械的起
重能力进行合理的负荷分配；起吊重量不应超过两台起重机械所允许起吊重量总和的7755%%。每一台起重机
械的负荷量不宜超过其安全负荷量的8800%%。
4）最大幅度
最大幅度为起重机的最大吊装回回转转半半径径，即额定起重量条件下的吊装回转半径。
71 / 184一一级级建建造造师师--机机电电工工程程

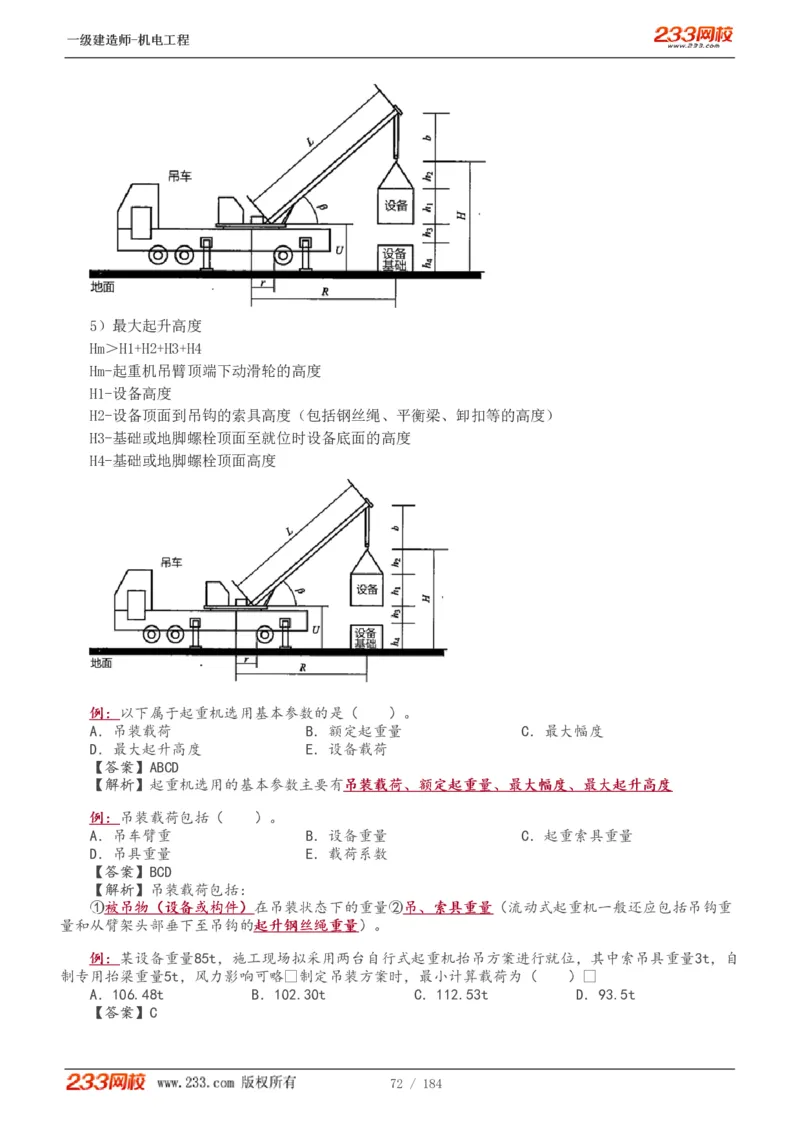

5）最大起升高度
Hm＞H1+H2+H3+H4
Hm-起重机吊臂顶端下动滑轮的高度
H1-设备高度
H2-设备顶面到吊钩的索具高度（包括钢丝绳、平衡梁、卸扣等的高度）
H3-基础或地脚螺栓顶面至就位时设备底面的高度
H4-基础或地脚螺栓顶面高度
例例：：以下属于起重机选用基本参数的是（ ）。
A．吊装载荷 B．额定起重量 C．最大幅度
D．最大起升高度 E．设备载荷
【【答答案案】】ABCD
【【解解析析】】起重机选用的基本参数主要有吊吊装装载载荷荷、、额额定定起起重重量量、、最最大大幅幅度度、、最最大大起起升升高高度度
例例：：吊装载荷包括（ ）。
A．吊车臂重 B．设备重量 C．起重索具重量
D．吊具重量 E．载荷系数
【【答答案案】】BCD
【【解解析析】】吊装载荷包括：
①被被吊吊物物（（设设备备或或构构件件））在吊装状态下的重量②吊吊、、索索具具重重量量（流动式起重机一般还应包括吊钩重
量和从臂架头部垂下至吊钩的起起升升钢钢丝丝绳绳重重量量）。
例例：：某设备重量85t，施工现场拟采用两台自行式起重机抬吊方案进行就位，其中索吊具重量3t，自
制专用抬梁重量5t，风力影响可略 制定吊装方案时，最小计算载荷为（ ）
A．106.48t B．102.30t C．112.53t D．93.5t
【【答答案案】】C
72 / 184一一级级建建造造师师--机机电电工工程程
【【解解析析】】Qj=（85+3+5）×1.1×1.1=112.53t
例例：：E公司中标某煤化工项目安装工程，工程中合成气净化装置的洗涤塔，重量690t（上段220t、下
段470t），属于第二类压力容器，分两段制造、进场。洗涤塔上段吊装索具配置示意图见图4-1，洗涤塔
下段安装就位示意图见图4-2。上段塔筒就位时，腾空高度以500mm计算。
问问题题：：
1.指出图4-1中序号小1、2、3代表的部件名称。计算洗涤塔吊装就位时，主吊车所需的最小起升高
度。
【【答答案案】】
1.（1）1-吊耳；2-吊索；3-平衡梁。
（2）起升高度＞设备高度+索具高度+设备吊装到位后底部高出地脚螺栓高的高度+基础和地脚螺栓
高度。
故最小起升高度为：
12000+24000-600+54000+500+500
=90400mm。
3、流动式起重机的选用
1）流动式起重机的特性曲线
（1）反映流动式起重机的起起重重能能力力、最最大大起起升升高高度度随臂臂长长、幅幅度度的变化而变化的曲线分别称为起重
量特性曲线和起升高度特性曲线。有的起重机已将特性曲线量化成表格形式，称为特性曲线表。常见的
有起重量性能表。
（2）流动式起重机的特性曲线（表）是选用流动式起重机的依据，一般随机附带。
2）流动式起重机的选用步骤
（1）根据被吊装设备（构件）的就位平面位置、现场情况确定起重机的站站车车位位置置。站车位置一旦确
定，起重机的幅幅度度也就确定了。
（2）根据被吊装设备（构件）的就就位位高高度度、、设设备备尺尺寸寸、、吊吊索索高高度度等确定设备吊装的最最小小起起升升高高度度，
再由起重机的起升高度曲线，确定起重机臂臂长长。
73 / 184一一级级建建造造师师--机机电电工工程程

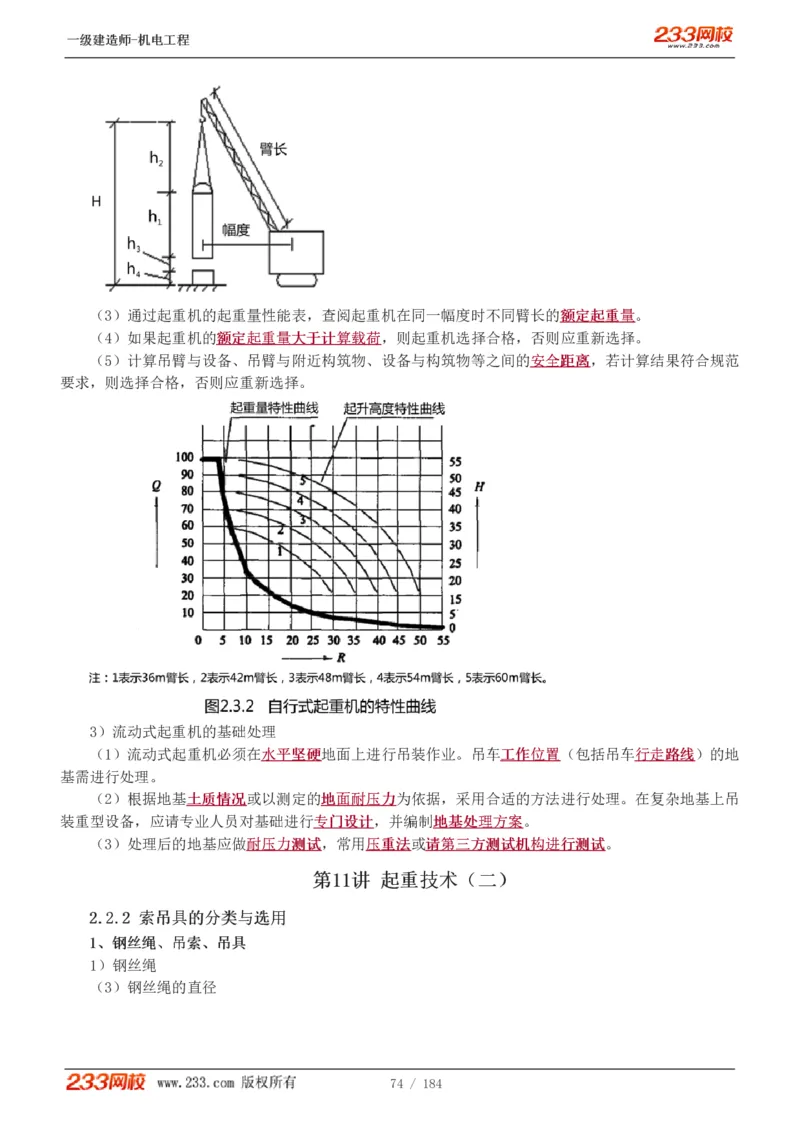

（3）通过起重机的起重量性能表，查阅起重机在同一幅度时不同臂长的额额定定起起重重量量。
（4）如果起重机的额额定定起起重重量量大大于于计计算算载载荷荷，则起重机选择合格，否则应重新选择。
（5）计算吊臂与设备、吊臂与附近构筑物、设备与构筑物等之间的安安全全距距离离，若计算结果符合规范
要求，则选择合格，否则应重新选择。
3）流动式起重机的基础处理
（1）流动式起重机必须在水水平平坚坚硬硬地面上进行吊装作业。吊车工工作作位位置置（包括吊车行行走走路路线线）的地
基需进行处理。
（2）根据地基土土质质情情况况或以测定的地地面面耐耐压压力力为依据，采用合适的方法进行处理。在复杂地基上吊
装重型设备，应请专业人员对基础进行专专门门设设计计，并编制地地基基处处理理方方案案。
（3）处理后的地基应做耐耐压压力力测测试试，常用压压重重法法或请请第第三三方方测测试试机机构构进进行行测测试试。
第第1111讲讲 起起重重技技术术（（二二））
22..22..22 索索吊吊具具的的分分类类与与选选用用
11、、钢钢丝丝绳绳、、吊吊索索、、吊吊具具
1）钢丝绳
（3）钢丝绳的直径
74 / 184一一级级建建造造师师--机机电电工工程程

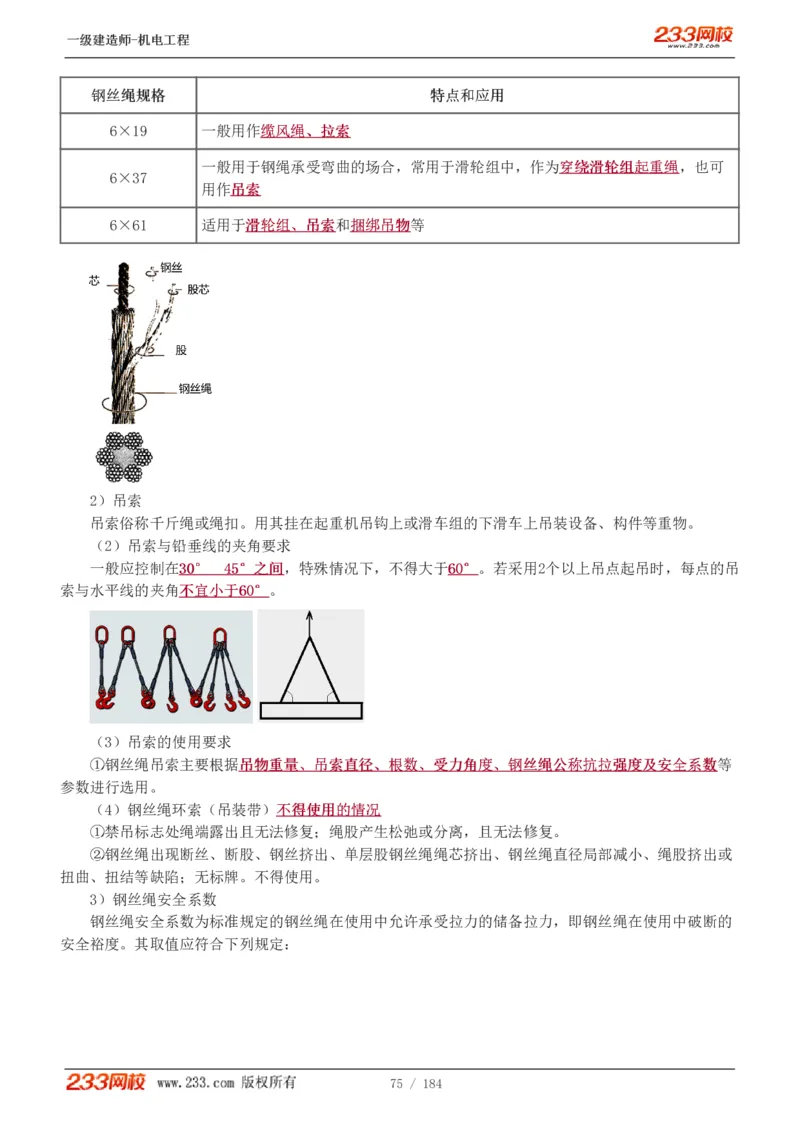

钢钢丝丝绳绳规规格格 特特点点和和应应用用
6×19 一般用作缆缆风风绳绳、、拉拉索索
一般用于钢绳承受弯曲的场合，常用于滑轮组中，作为穿穿绕绕滑滑轮轮组组起起重重绳绳，也可
6×37
用作吊吊索索
6×61 适用于滑滑轮轮组组、、吊吊索索和捆捆绑绑吊吊物物等
2）吊索
吊索俗称千斤绳或绳扣。用其挂在起重机吊钩上或滑车组的下滑车上吊装设备、构件等重物。
（2）吊索与铅垂线的夹角要求
一般应控制在3300°° 4455°°之之间间，特殊情况下，不得大于6600°°。若采用2个以上吊点起吊时，每点的吊
索与水平线的夹角不不宜宜小小于于6600°°。
（3）吊索的使用要求
①钢丝绳吊索主要根据吊吊物物重重量量、、吊吊索索直直径径、、根根数数、、受受力力角角度度、、钢钢丝丝绳绳公公称称抗抗拉拉强强度度及及安安全全系系数数等
参数进行选用。
（4）钢丝绳环索（吊装带）不不得得使使用用的的情情况况
①禁吊标志处绳端露出且无法修复；绳股产生松弛或分离，且无法修复。
②钢丝绳出现断丝、断股、钢丝挤出、单层股钢丝绳绳芯挤出、钢丝绳直径局部减小、绳股挤出或
扭曲、扭结等缺陷；无标牌。不得使用。
3）钢丝绳安全系数
钢丝绳安全系数为标准规定的钢丝绳在使用中允许承受拉力的储备拉力，即钢丝绳在使用中破断的
安全裕度。其取值应符合下列规定：
75 / 184一一级级建建造造师师--机机电电工工程程

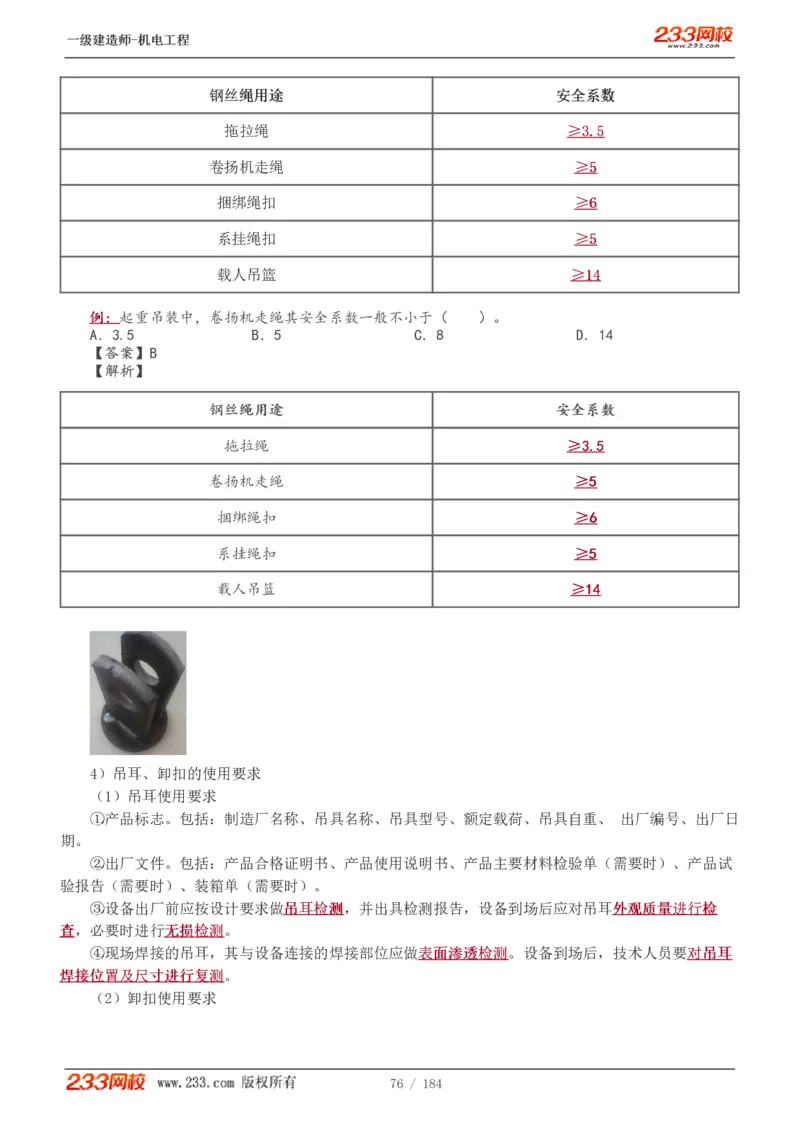

钢钢丝丝绳绳用用途途 安安全全系系数数
拖拉绳 ≥≥33..55
卷扬机走绳 ≥≥55
捆绑绳扣 ≥≥66
系挂绳扣 ≥≥55
载人吊篮 ≥≥1144
例例：：起重吊装中，卷扬机走绳其安全系数一般不小于（ ）。
A．3.5 B．5 C．8 D．14
【【答答案案】】B
【【解解析析】】
钢钢丝丝绳绳用用途途 安安全全系系数数
拖拉绳 ≥≥33..55
卷扬机走绳 ≥≥55
捆绑绳扣 ≥≥66
系挂绳扣 ≥≥55
载人吊篮 ≥≥1144
4）吊耳、卸扣的使用要求
（1）吊耳使用要求
①产品标志。包括：制造厂名称、吊具名称、吊具型号、额定载荷、吊具自重、 出厂编号、出厂日
期。
②出厂文件。包括：产品合格证明书、产品使用说明书、产品主要材料检验单（需要时）、产品试
验报告（需要时）、装箱单（需要时）。
③设备出厂前应按设计要求做吊吊耳耳检检测测，并出具检测报告，设备到场后应对吊耳外外观观质质量量进进行行检检
查查，必要时进行无无损损检检测测。
④现场焊接的吊耳，其与设备连接的焊接部位应做表表面面渗渗透透检检测测。设备到场后，技术人员要对对吊吊耳耳
焊焊接接位位置置及及尺尺寸寸进进行行复复测测。
（2）卸扣使用要求

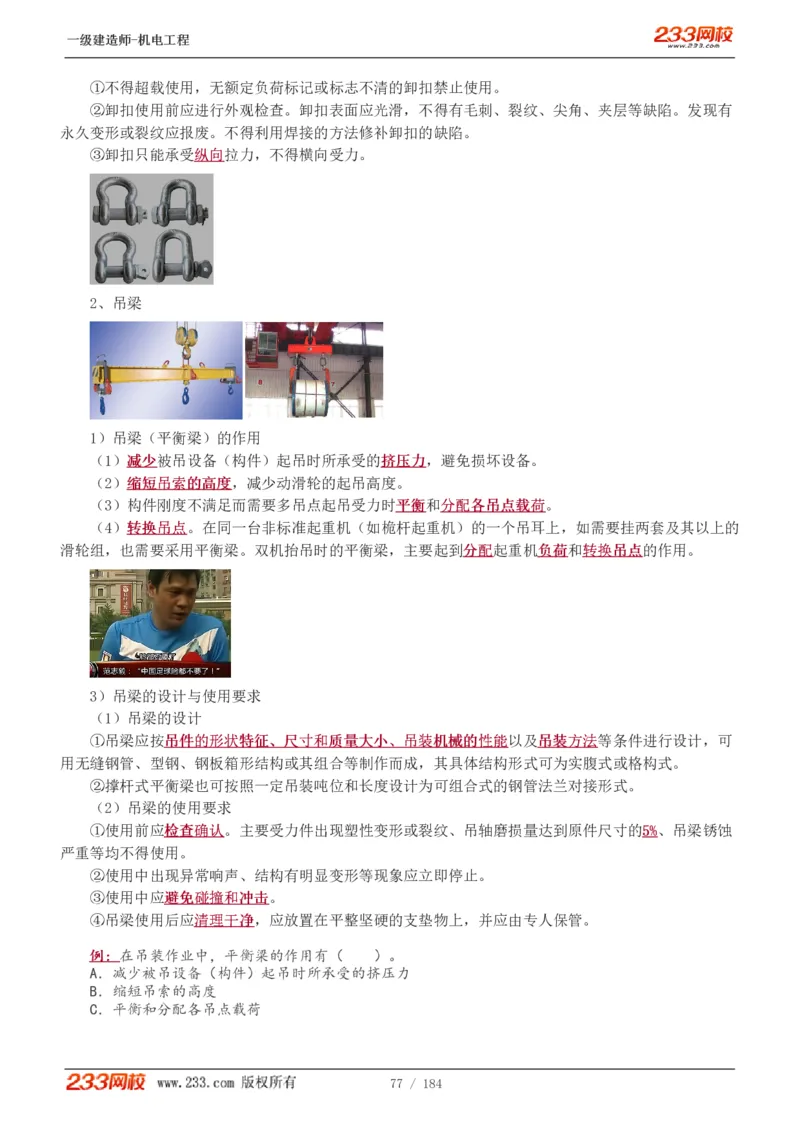

76 / 184一一级级建建造造师师--机机电电工工程程
①不得超载使用，无额定负荷标记或标志不清的卸扣禁止使用。
②卸扣使用前应进行外观检查。卸扣表面应光滑，不得有毛刺、裂纹、尖角、夹层等缺陷。发现有
永久变形或裂纹应报废。不得利用焊接的方法修补卸扣的缺陷。
③卸扣只能承受纵纵向向拉力，不得横向受力。
2、吊梁
1）吊梁（平衡梁）的作用
（1）减减少少被吊设备（构件）起吊时所承受的挤挤压压力力，避免损坏设备。
（2）缩缩短短吊吊索索的的高高度度，减少动滑轮的起吊高度。
（3）构件刚度不满足而需要多吊点起吊受力时平平衡衡和分分配配各各吊吊点点载载荷荷。
（4）转转换换吊吊点点。在同一台非标准起重机（如桅杆起重机）的一个吊耳上，如需要挂两套及其以上的
滑轮组，也需要采用平衡梁。双机抬吊时的平衡梁，主要起到分分配配起重机负负荷荷和转转换换吊吊点点的作用。
3）吊梁的设计与使用要求
（1）吊梁的设计
①吊梁应按吊吊件件的的形形状状特特征征、、尺尺寸寸和和质质量量大大小小、、吊吊装装机机械械的的性性能能以及吊吊装装方方法法等条件进行设计，可
用无缝钢管、型钢、钢板箱形结构或其组合等制作而成，其具体结构形式可为实腹式或格构式。
②撑杆式平衡梁也可按照一定吊装吨位和长度设计为可组合式的钢管法兰对接形式。
（2）吊梁的使用要求
①使用前应检检查查确确认认。主要受力件出现塑性变形或裂纹、吊轴磨损量达到原件尺寸的55%%、吊梁锈蚀
严重等均不得使用。
②使用中出现异常响声、结构有明显变形等现象应立即停止。
③使用中应避避免免碰碰撞撞和和冲冲击击。
④吊梁使用后应清清理理干干净净，应放置在平整坚硬的支垫物上，并应由专人保管。
例例：：在吊装作业中，平衡梁的作用有（ ）。
A．减少被吊设备（构件）起吊时所承受的挤压力
B．缩短吊索的高度
C．平衡和分配各吊点载荷
77 / 184一一级级建建造造师师--机机电电工工程程

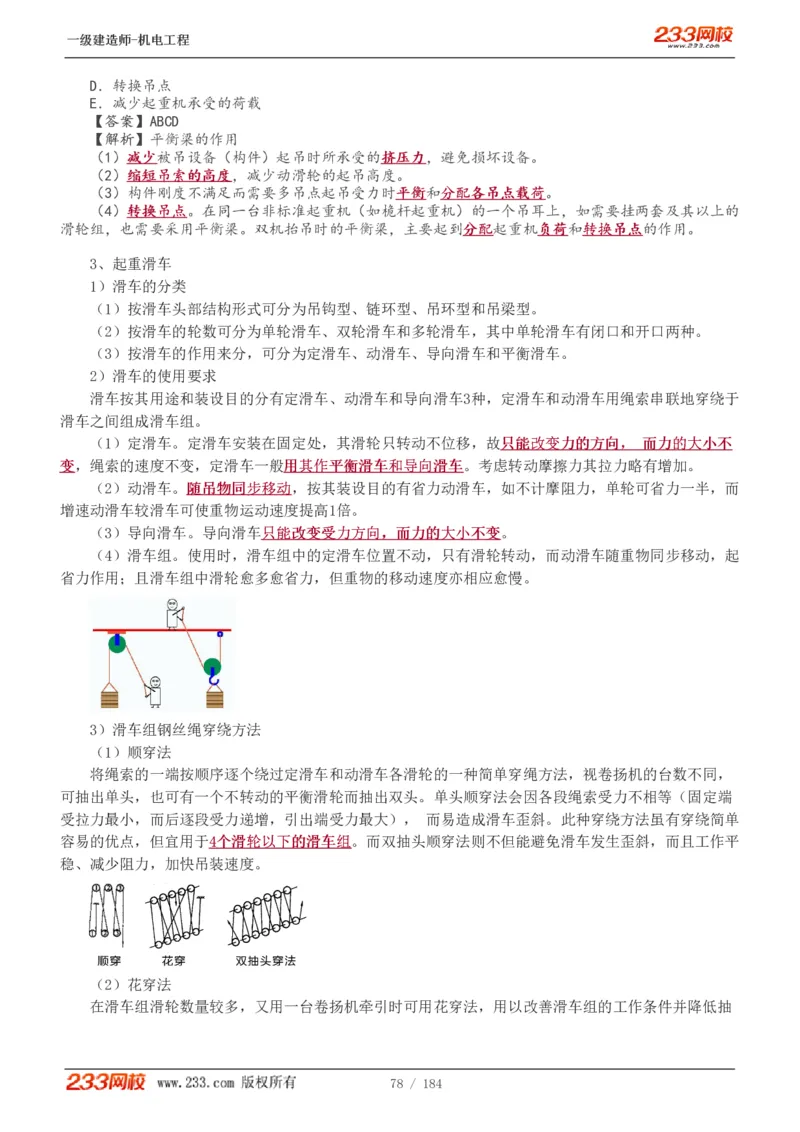

D．转换吊点
E．减少起重机承受的荷载
【【答答案案】】ABCD
【【解解析析】】平衡梁的作用
（1）减减少少被吊设备（构件）起吊时所承受的挤挤压压力力，避免损坏设备。
（2）缩缩短短吊吊索索的的高高度度，减少动滑轮的起吊高度。
（3）构件刚度不满足而需要多吊点起吊受力时平平衡衡和分分配配各各吊吊点点载载荷荷。
（4）转转换换吊吊点点。在同一台非标准起重机（如桅杆起重机）的一个吊耳上，如需要挂两套及其以上的
滑轮组，也需要采用平衡梁。双机抬吊时的平衡梁，主要起到分分配配起重机负负荷荷和转转换换吊吊点点的作用。
3、起重滑车
1）滑车的分类
（1）按滑车头部结构形式可分为吊钩型、链环型、吊环型和吊梁型。
（2）按滑车的轮数可分为单轮滑车、双轮滑车和多轮滑车，其中单轮滑车有闭口和开口两种。
（3）按滑车的作用来分，可分为定滑车、动滑车、导向滑车和平衡滑车。
2）滑车的使用要求
滑车按其用途和装设目的分有定滑车、动滑车和导向滑车3种，定滑车和动滑车用绳索串联地穿绕于
滑车之间组成滑车组。
（1）定滑车。定滑车安装在固定处，其滑轮只转动不位移，故只只能能改改变变力力的的方方向向，， 而而力力的的大大小小不不
变变，绳索的速度不变，定滑车一般用用其其作作平平衡衡滑滑车车和和导导向向滑滑车车。考虑转动摩擦力其拉力略有增加。
（2）动滑车。随随吊吊物物同同步步移移动动，按其装设目的有省力动滑车，如不计摩阻力，单轮可省力一半，而
增速动滑车较滑车可使重物运动速度提高1倍。
（3）导向滑车。导向滑车只只能能改改变变受受力力方方向向，，而而力力的的大大小小不不变变。
（4）滑车组。使用时，滑车组中的定滑车位置不动，只有滑轮转动，而动滑车随重物同步移动，起
省力作用；且滑车组中滑轮愈多愈省力，但重物的移动速度亦相应愈慢。
3）滑车组钢丝绳穿绕方法
（1）顺穿法
将绳索的一端按顺序逐个绕过定滑车和动滑车各滑轮的一种简单穿绳方法，视卷扬机的台数不同，
可抽出单头，也可有一个不转动的平衡滑轮而抽出双头。单头顺穿法会因各段绳索受力不相等（固定端
受拉力最小，而后逐段受力递增，引出端受力最大）， 而易造成滑车歪斜。此种穿绕方法虽有穿绕简单
容易的优点，但宜用于44个个滑滑轮轮以以下下的的滑滑车车组组。而双抽头顺穿法则不但能避免滑车发生歪斜，而且工作平
稳、减少阻力，加快吊装速度。
（2）花穿法
在滑车组滑轮数量较多，又用一台卷扬机牵引时可用花穿法，用以改善滑车组的工作条件并降低抽

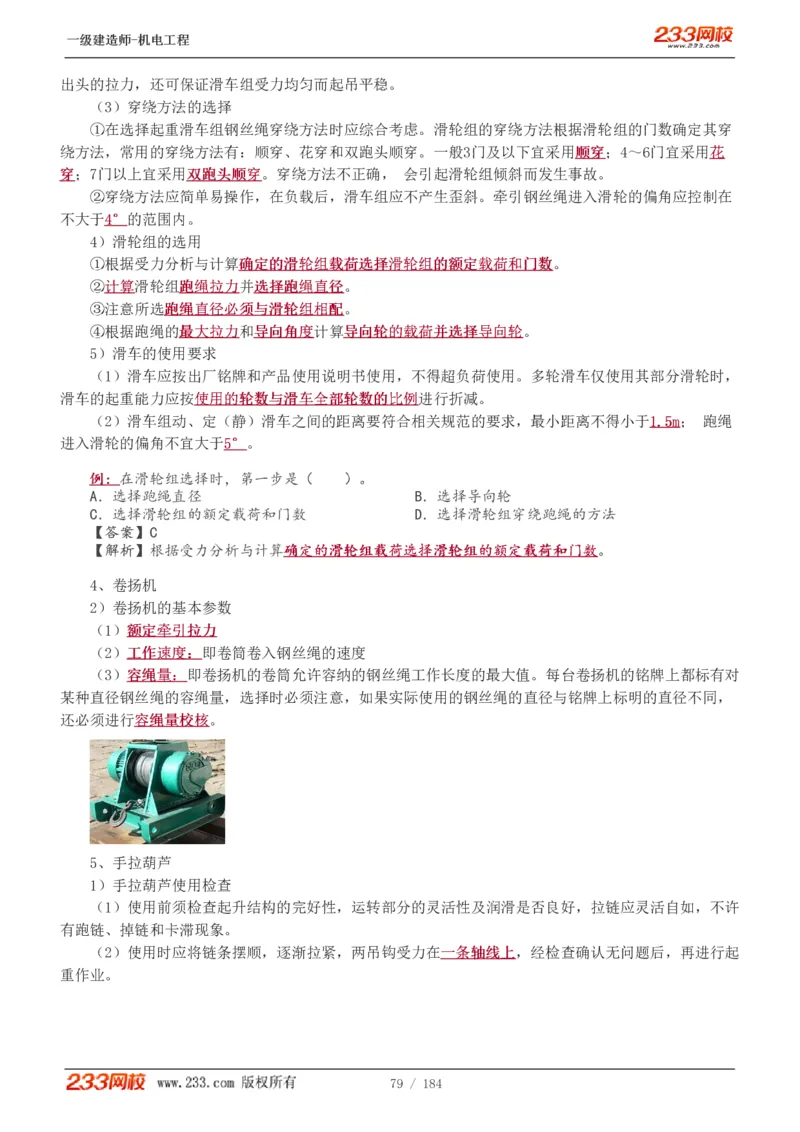

78 / 184一一级级建建造造师师--机机电电工工程程
出头的拉力，还可保证滑车组受力均匀而起吊平稳。
（3）穿绕方法的选择
①在选择起重滑车组钢丝绳穿绕方法时应综合考虑。滑轮组的穿绕方法根据滑轮组的门数确定其穿
绕方法，常用的穿绕方法有：顺穿、花穿和双跑头顺穿。一般3门及以下宜采用顺顺穿穿；4～6门宜采用花花
穿穿；7门以上宜采用双双跑跑头头顺顺穿穿。穿绕方法不正确， 会引起滑轮组倾斜而发生事故。
②穿绕方法应简单易操作，在负载后，滑车组应不产生歪斜。牵引钢丝绳进入滑轮的偏角应控制在
不大于44°°的范围内。
4）滑轮组的选用
①根据受力分析与计算确确定定的的滑滑轮轮组组载载荷荷选选择择滑滑轮轮组组的的额额定定载载荷荷和和门门数数。
②计计算算滑轮组跑跑绳绳拉拉力力并选选择择跑跑绳绳直直径径。
③注意所选跑跑绳绳直直径径必必须须与与滑滑轮轮组组相相配配。
④根据跑绳的最最大大拉拉力力和导导向向角角度度计算导导向向轮轮的的载载荷荷并并选选择择导导向向轮轮。
5）滑车的使用要求
（1）滑车应按出厂铭牌和产品使用说明书使用，不得超负荷使用。多轮滑车仅使用其部分滑轮时，
滑车的起重能力应按使使用用的的轮轮数数与与滑滑车车全全部部轮轮数数的的比比例例进行折减。
（2）滑车组动、定（静）滑车之间的距离要符合相关规范的要求，最小距离不得小于11..55mm； 跑绳
进入滑轮的偏角不宜大于55°°。
例例：：在滑轮组选择时，第一步是（ ）。
A．选择跑绳直径 B．选择导向轮
C．选择滑轮组的额定载荷和门数 D．选择滑轮组穿绕跑绳的方法
【【答答案案】】C
【【解解析析】】根据受力分析与计算确确定定的的滑滑轮轮组组载载荷荷选选择择滑滑轮轮组组的的额额定定载载荷荷和和门门数数。
4、卷扬机
2）卷扬机的基本参数
（1）额额定定牵牵引引拉拉力力
（2）工工作作速速度度：：即卷筒卷入钢丝绳的速度
（3）容容绳绳量量：：即卷扬机的卷筒允许容纳的钢丝绳工作长度的最大值。每台卷扬机的铭牌上都标有对
某种直径钢丝绳的容绳量，选择时必须注意，如果实际使用的钢丝绳的直径与铭牌上标明的直径不同，
还必须进行容容绳绳量量校校核核。
5、手拉葫芦
1）手拉葫芦使用检查
（1）使用前须检查起升结构的完好性，运转部分的灵活性及润滑是否良好，拉链应灵活自如，不许
有跑链、掉链和卡滞现象。
（2）使用时应将链条摆顺，逐渐拉紧，两吊钩受力在一一条条轴轴线线上上，经检查确认无问题后，再进行起
重作业。
79 / 184一一级级建建造造师师--机机电电工工程程

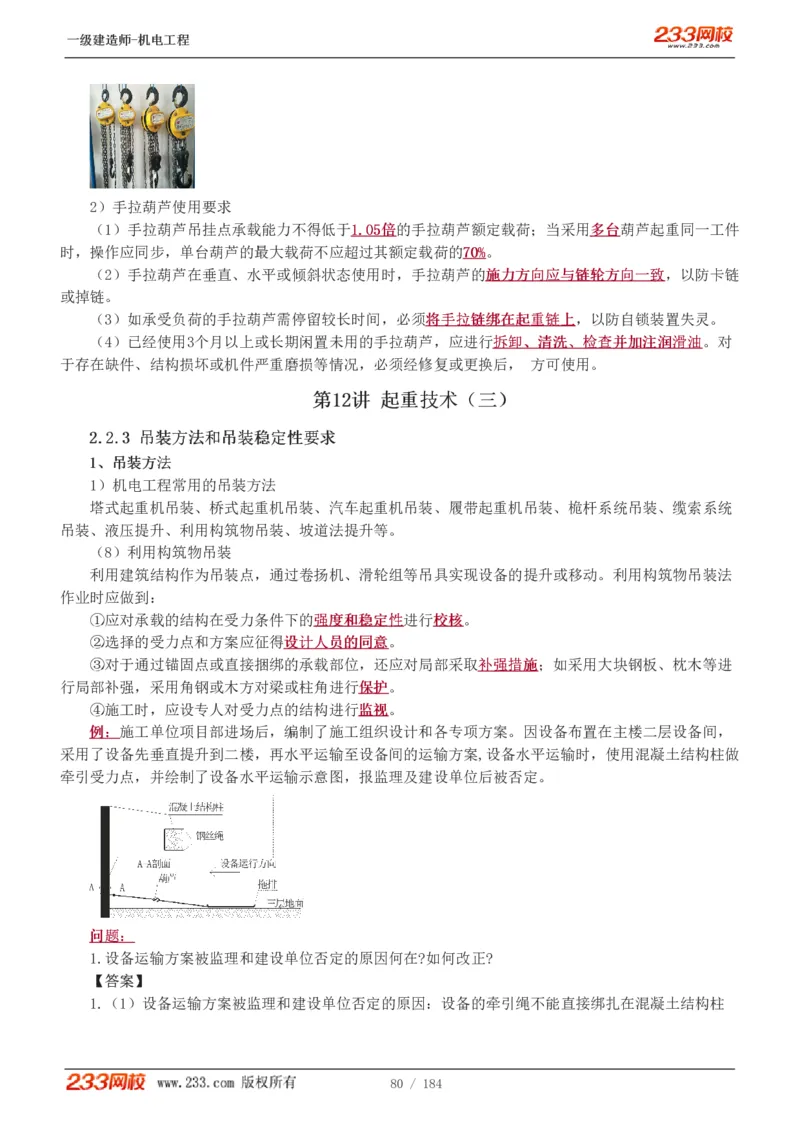

2）手拉葫芦使用要求
（1）手拉葫芦吊挂点承载能力不得低于11..0055倍倍的手拉葫芦额定载荷；当采用多多台台葫芦起重同一工件
时，操作应同步，单台葫芦的最大载荷不应超过其额定载荷的7700%%。
（2）手拉葫芦在垂直、水平或倾斜状态使用时，手拉葫芦的施施力力方方向向应应与与链链轮轮方方向向一一致致，以防卡链
或掉链。
（3）如承受负荷的手拉葫芦需停留较长时间，必须将将手手拉拉链链绑绑在在起起重重链链上上，以防自锁装置失灵。
（4）已经使用3个月以上或长期闲置未用的手拉葫芦，应进行拆拆卸卸、、清清洗洗、、检检查查并并加加注注润润滑滑油油。对
于存在缺件、结构损坏或机件严重磨损等情况，必须经修复或更换后， 方可使用。
第第1122讲讲 起起重重技技术术（（三三））
22..22..33 吊吊装装方方法法和和吊吊装装稳稳定定性性要要求求
11、、吊吊装装方方法法
1）机电工程常用的吊装方法
塔式起重机吊装、桥式起重机吊装、汽车起重机吊装、履带起重机吊装、桅杆系统吊装、缆索系统
吊装、液压提升、利用构筑物吊装、坡道法提升等。
（8）利用构筑物吊装
利用建筑结构作为吊装点，通过卷扬机、滑轮组等吊具实现设备的提升或移动。利用构筑物吊装法
作业时应做到：
①应对承载的结构在受力条件下的强强度度和和稳稳定定性性进行校校核核。
②选择的受力点和方案应征得设设计计人人员员的的同同意意。
③对于通过锚固点或直接捆绑的承载部位，还应对局部采取补补强强措措施施；如采用大块钢板、枕木等进
行局部补强，采用角钢或木方对梁或柱角进行保保护护。
④施工时，应设专人对受力点的结构进行监监视视。
例例：：施工单位项目部进场后，编制了施工组织设计和各专项方案。因设备布置在主楼二层设备间，
采用了设备先垂直提升到二楼，再水平运输至设备间的运输方案,设备水平运输时，使用混凝土结构柱做
牵引受力点，并绘制了设备水平运输示意图，报监理及建设单位后被否定。
问问题题：：
1.设备运输方案被监理和建设单位否定的原因何在?如何改正?
【【答答案案】】
1.（1）设备运输方案被监理和建设单位否定的原因：设备的牵引绳不能直接绑扎在混凝土结构柱
80 / 184一一级级建建造造师师--机机电电工工程程

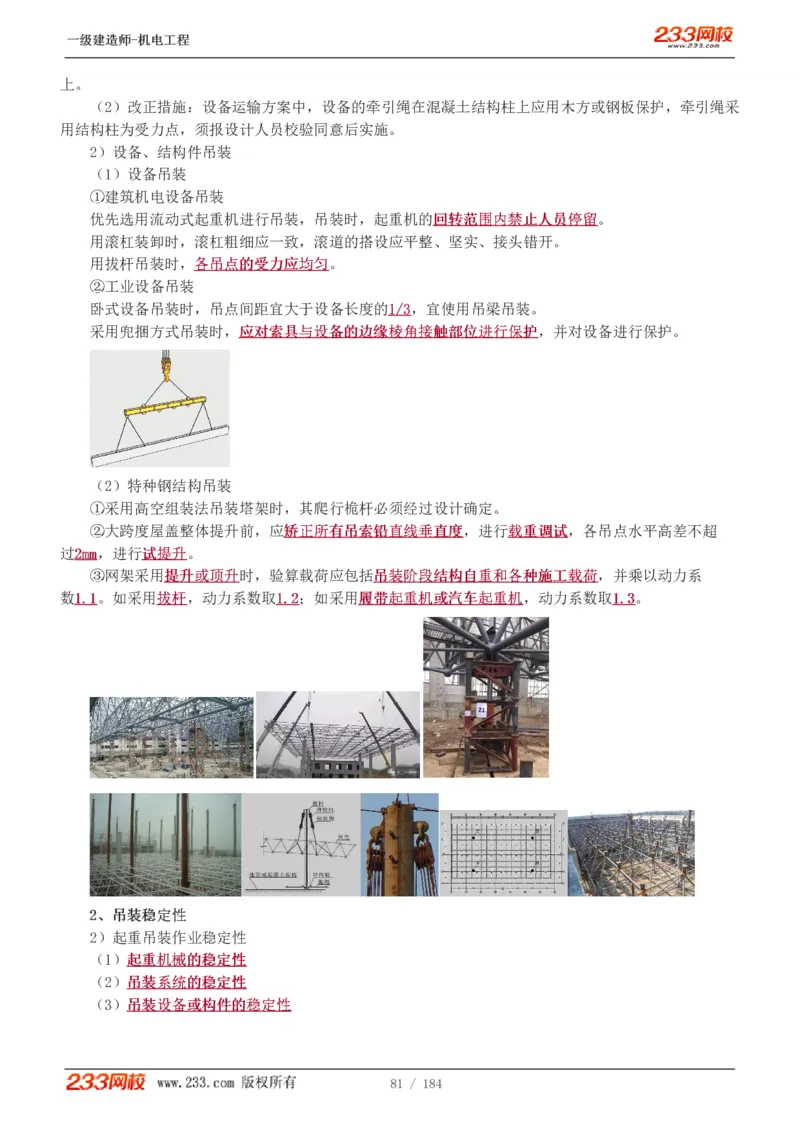

上。
（2）改正措施：设备运输方案中，设备的牵引绳在混凝土结构柱上应用木方或钢板保护，牵引绳采
用结构柱为受力点，须报设计人员校验同意后实施。
2）设备、结构件吊装
（1）设备吊装
①建筑机电设备吊装
优先选用流动式起重机进行吊装，吊装时，起重机的回回转转范范围围内内禁禁止止人人员员停停留留。
用滚杠装卸时，滚杠粗细应一致，滚道的搭设应平整、坚实、接头错开。
用拔杆吊装时，各各吊吊点点的的受受力力应应均均匀匀。
②工业设备吊装
卧式设备吊装时，吊点间距宜大于设备长度的11//33，宜使用吊梁吊装。
采用兜捆方式吊装时，应应对对索索具具与与设设备备的的边边缘缘棱棱角角接接触触部部位位进进行行保保护护，并对设备进行保护。
（2）特种钢结构吊装
①采用高空组装法吊装塔架时，其爬行桅杆必须经过设计确定。
②大跨度屋盖整体提升前，应矫矫正正所所有有吊吊索索铅铅直直线线垂垂直直度度，进行载载重重调调试试，各吊点水平高差不超
过22mmmm，进行试试提提升升。
③网架采用提提升升或或顶顶升升时，验算载荷应包括吊吊装装阶阶段段结结构构自自重重和和各各种种施施工工载载荷荷，并乘以动力系
数11..11。如采用拔拔杆杆，动力系数取11..22；如采用履履带带起起重重机机或或汽汽车车起起重重机机，动力系数取11..33。
22、、吊吊装装稳稳定定性性
2）起重吊装作业稳定性
（1）起起重重机机械械的的稳稳定定性性
（2）吊吊装装系系统统的的稳稳定定性性
（3）吊吊装装设设备备或或构构件件的的稳稳定定性性
81 / 184一一级级建建造造师师--机机电电工工程程

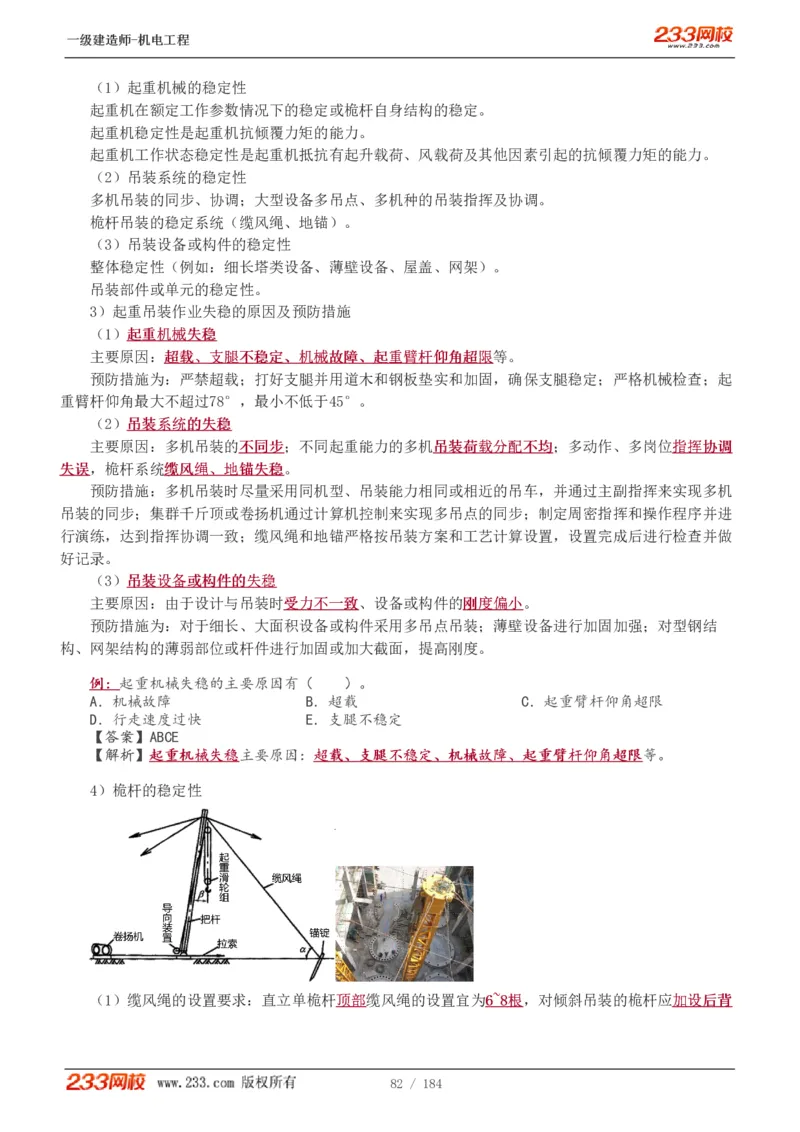

（1）起重机械的稳定性
起重机在额定工作参数情况下的稳定或桅杆自身结构的稳定。
起重机稳定性是起重机抗倾覆力矩的能力。
起重机工作状态稳定性是起重机抵抗有起升载荷、风载荷及其他因素引起的抗倾覆力矩的能力。
（2）吊装系统的稳定性
多机吊装的同步、协调；大型设备多吊点、多机种的吊装指挥及协调。
桅杆吊装的稳定系统（缆风绳、地锚）。
（3）吊装设备或构件的稳定性
整体稳定性（例如：细长塔类设备、薄壁设备、屋盖、网架）。
吊装部件或单元的稳定性。
3）起重吊装作业失稳的原因及预防措施
（1）起起重重机机械械失失稳稳
主要原因：超超载载、、支支腿腿不不稳稳定定、、机机械械故故障障、、起起重重臂臂杆杆仰仰角角超超限限等。
预防措施为：严禁超载；打好支腿并用道木和钢板垫实和加固，确保支腿稳定；严格机械检查；起
重臂杆仰角最大不超过78°，最小不低于45°。
（2）吊吊装装系系统统的的失失稳稳
主要原因：多机吊装的不不同同步步；不同起重能力的多机吊吊装装荷荷载载分分配配不不均均；多动作、多岗位指指挥挥协协调调
失失误误，桅杆系统缆缆风风绳绳、、地地锚锚失失稳稳。
预防措施：多机吊装时尽量采用同机型、吊装能力相同或相近的吊车，并通过主副指挥来实现多机
吊装的同步；集群千斤顶或卷扬机通过计算机控制来实现多吊点的同步；制定周密指挥和操作程序并进
行演练，达到指挥协调一致；缆风绳和地锚严格按吊装方案和工艺计算设置，设置完成后进行检查并做
好记录。
（3）吊吊装装设设备备或或构构件件的的失失稳稳
主要原因：由于设计与吊装时受受力力不不一一致致、设备或构件的刚刚度度偏偏小小。
预防措施为：对于细长、大面积设备或构件采用多吊点吊装；薄壁设备进行加固加强；对型钢结
构、网架结构的薄弱部位或杆件进行加固或加大截面，提高刚度。
例例：：起重机械失稳的主要原因有（ ）。
A．机械故障 B．超载 C．起重臂杆仰角超限
D．行走速度过快 E．支腿不稳定
【【答答案案】】ABCE
【【解解析析】】起起重重机机械械失失稳稳主要原因：超超载载、、支支腿腿不不稳稳定定、、机机械械故故障障、、起起重重臂臂杆杆仰仰角角超超限限等。
4）桅杆的稳定性
（1）缆风绳的设置要求：直立单桅杆顶顶部部缆风绳的设置宜为66~~88根根，对倾斜吊装的桅杆应加加设设后后背背
82 / 184一一级级建建造造师师--机机电电工工程程

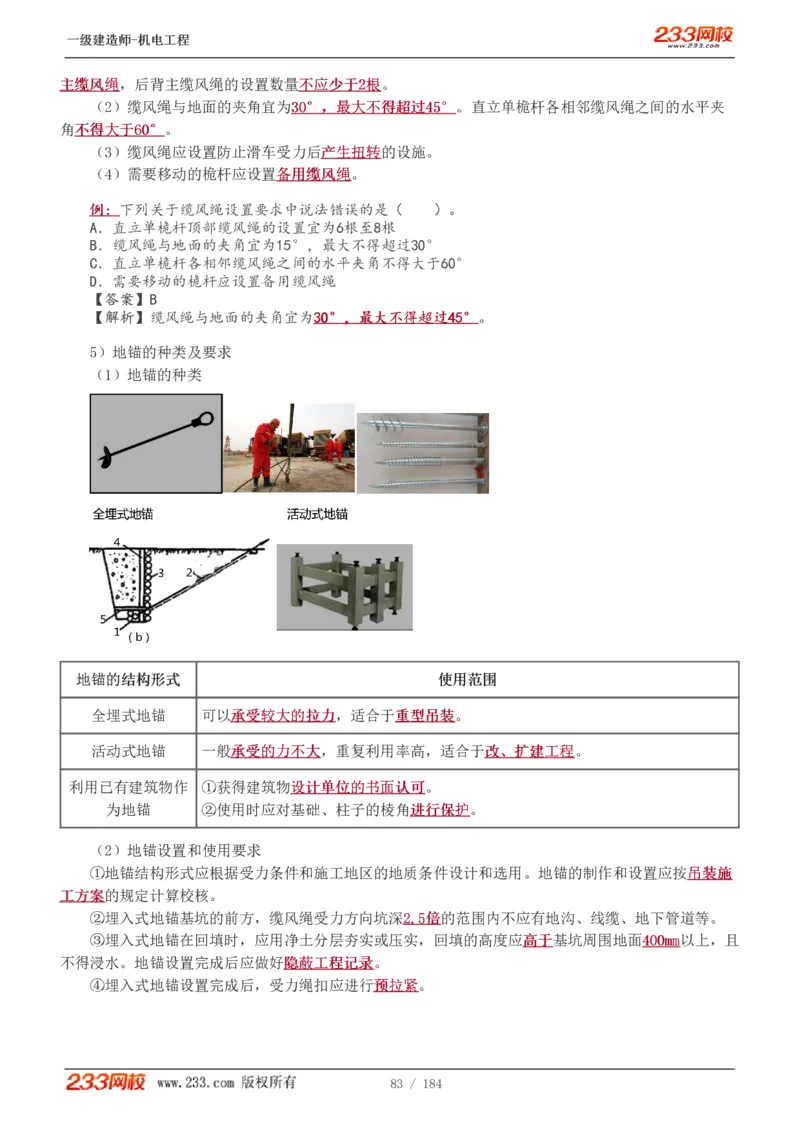

主主缆缆风风绳绳，后背主缆风绳的设置数量不不应应少少于于22根根。
（2）缆风绳与地面的夹角宜为3300°°，，最最大大不不得得超超过过4455°°。直立单桅杆各相邻缆风绳之间的水平夹
角不不得得大大于于6600°°。
（3）缆风绳应设置防止滑车受力后产产生生扭扭转转的设施。
（4）需要移动的桅杆应设置备备用用缆缆风风绳绳。
例例：：下列关于缆风绳设置要求中说法错误的是（ ）。
A．直立单桅杆顶部缆风绳的设置宜为6根至8根
B．缆风绳与地面的夹角宜为15°，最大不得超过30°
C．直立单桅杆各相邻缆风绳之间的水平夹角不得大于60°
D．需要移动的桅杆应设置备用缆风绳
【【答答案案】】B
【【解解析析】】缆风绳与地面的夹角宜为3300°°，，最最大大不不得得超超过过4455°°。
5）地锚的种类及要求
（1）地锚的种类
地地锚锚的的结结构构形形式式 使使用用范范围围
全埋式地锚 可以承承受受较较大大的的拉拉力力，适合于重重型型吊吊装装。
活动式地锚 一般承承受受的的力力不不大大，重复利用率高，适合于改改、、扩扩建建工工程程。
利用已有建筑物作 ①获得建筑物设设计计单单位位的的书书面面认认可可。
为地锚 ②使用时应对基础、柱子的棱角进进行行保保护护。
（2）地锚设置和使用要求
①地锚结构形式应根据受力条件和施工地区的地质条件设计和选用。地锚的制作和设置应按吊吊装装施施
工工方方案案的规定计算校核。
②埋入式地锚基坑的前方，缆风绳受力方向坑深22..55倍倍的范围内不应有地沟、线缆、地下管道等。
③埋入式地锚在回填时，应用净土分层夯实或压实，回填的高度应高高于于基坑周围地面440000mmmm以上，且
不得浸水。地锚设置完成后应做好隐隐蔽蔽工工程程记记录录。
④埋入式地锚设置完成后，受力绳扣应进行预预拉拉紧紧。
83 / 184一一级级建建造造师师--机机电电工工程程

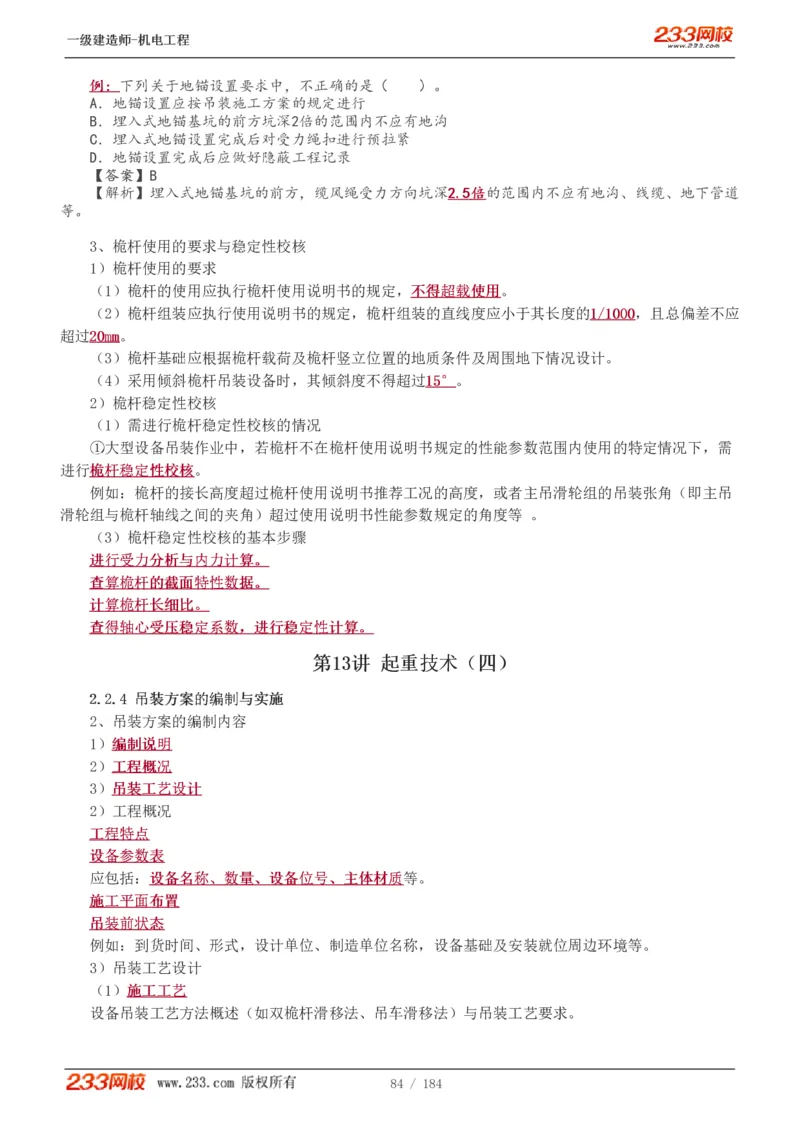

例例：：下列关于地锚设置要求中，不正确的是（ ）。
A．地锚设置应按吊装施工方案的规定进行
B．埋入式地锚基坑的前方坑深2倍的范围内不应有地沟
C．埋入式地锚设置完成后对受力绳扣进行预拉紧
D．地锚设置完成后应做好隐蔽工程记录
【【答答案案】】B
【解析】埋入式地锚基坑的前方，缆风绳受力方向坑深22..55倍倍的范围内不应有地沟、线缆、地下管道
等。
3、桅杆使用的要求与稳定性校核
1）桅杆使用的要求
（1）桅杆的使用应执行桅杆使用说明书的规定，不不得得超超载载使使用用。
（2）桅杆组装应执行使用说明书的规定，桅杆组装的直线度应小于其长度的11//11000000，且总偏差不应
超过2200mmmm。
（3）桅杆基础应根据桅杆载荷及桅杆竖立位置的地质条件及周围地下情况设计。
（4）采用倾斜桅杆吊装设备时，其倾斜度不得超过1155°°。
2）桅杆稳定性校核
（1）需进行桅杆稳定性校核的情况
①大型设备吊装作业中，若桅杆不在桅杆使用说明书规定的性能参数范围内使用的特定情况下，需
进行桅桅杆杆稳稳定定性性校校核核。
例如：桅杆的接长高度超过桅杆使用说明书推荐工况的高度，或者主吊滑轮组的吊装张角（即主吊
滑轮组与桅杆轴线之间的夹角）超过使用说明书性能参数规定的角度等 。
（3）桅杆稳定性校核的基本步骤
进进行行受受力力分分析析与与内内力力计计算算。。
查查算算桅桅杆杆的的截截面面特特性性数数据据。。
计计算算桅桅杆杆长长细细比比。。
查查得得轴轴心心受受压压稳稳定定系系数数，，进进行行稳稳定定性性计计算算。。
第第1133讲讲 起起重重技技术术（（四四））
22..22..44 吊吊装装方方案案的的编编制制与与实实施施
2、吊装方案的编制内容
1）编编制制说说明明
2）工工程程概概况况
3）吊吊装装工工艺艺设设计计
2）工程概况
工工程程特特点点
设设备备参参数数表表
应包括：设设备备名名称称、、数数量量、、设设备备位位号号、、主主体体材材质质等。
施施工工平平面面布布置置
吊吊装装前前状状态态
例如：到货时间、形式，设计单位、制造单位名称，设备基础及安装就位周边环境等。
3）吊装工艺设计
（1）施施工工工工艺艺
设备吊装工艺方法概述（如双桅杆滑移法、吊车滑移法）与吊装工艺要求。
84 / 184一一级级建建造造师师--机机电电工工程程

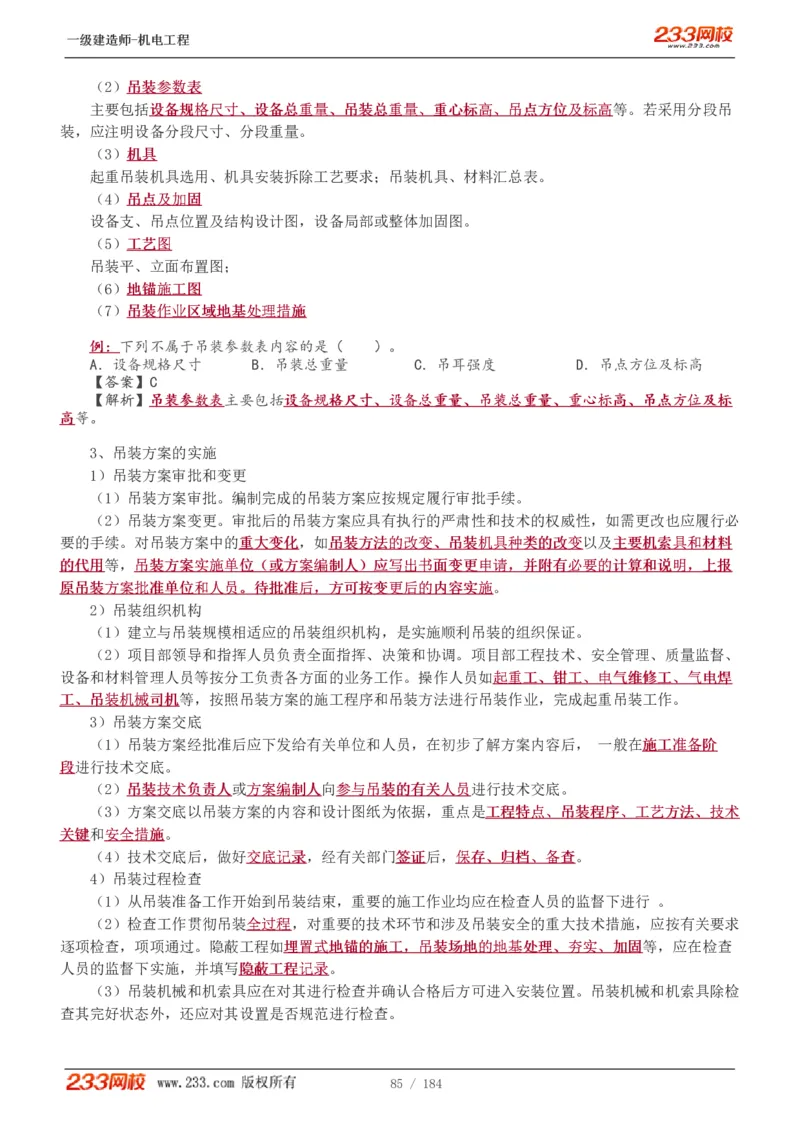

（2）吊吊装装参参数数表表
主要包括设设备备规规格格尺尺寸寸、、设设备备总总重重量量、、吊吊装装总总重重量量、、重重心心标标高高、、吊吊点点方方位位及及标标高高等。若采用分段吊
装，应注明设备分段尺寸、分段重量。
（3）机机具具
起重吊装机具选用、机具安装拆除工艺要求；吊装机具、材料汇总表。
（4）吊吊点点及及加加固固
设备支、吊点位置及结构设计图，设备局部或整体加固图。
（5）工工艺艺图图
吊装平、立面布置图；
（6）地地锚锚施施工工图图
（7）吊吊装装作作业业区区域域地地基基处处理理措措施施
例例：：下列不属于吊装参数表内容的是（ ）。
A．设备规格尺寸 B．吊装总重量 C．吊耳强度 D．吊点方位及标高
【【答答案案】】C
【【解解析析】】吊吊装装参参数数表表主要包括设设备备规规格格尺尺寸寸、、设设备备总总重重量量、、吊吊装装总总重重量量、、重重心心标标高高、、吊吊点点方方位位及及标标
高高等。
3、吊装方案的实施
1）吊装方案审批和变更
（1）吊装方案审批。编制完成的吊装方案应按规定履行审批手续。
（2）吊装方案变更。审批后的吊装方案应具有执行的严肃性和技术的权威性，如需更改也应履行必
要的手续。对吊装方案中的重重大大变变化化，如吊吊装装方方法法的的改改变变、、吊吊装装机机具具种种类类的的改改变变以及主主要要机机索索具具和和材材料料
的的代代用用等，吊吊装装方方案案实实施施单单位位（（或或方方案案编编制制人人））应应写写出出书书面面变变更更申申请请，，并并附附有有必必要要的的计计算算和和说说明明，，上上报报
原原吊吊装装方方案案批批准准单单位位和和人人员员。。待待批批准准后后，，方方可可按按变变更更后后的的内内容容实实施施。
2）吊装组织机构
（1）建立与吊装规模相适应的吊装组织机构，是实施顺利吊装的组织保证。
（2）项目部领导和指挥人员负责全面指挥、决策和协调。项目部工程技术、安全管理、质量监督、
设备和材料管理人员等按分工负责各方面的业务工作。操作人员如起起重重工工、、钳钳工工、、电电气气维维修修工工、、气气电电焊焊
工工、、吊吊装装机机械械司司机机等，按照吊装方案的施工程序和吊装方法进行吊装作业，完成起重吊装工作。
3）吊装方案交底
（1）吊装方案经批准后应下发给有关单位和人员，在初步了解方案内容后， 一般在施施工工准准备备阶阶
段段进行技术交底。
（2）吊吊装装技技术术负负责责人人或方方案案编编制制人人向参参与与吊吊装装的的有有关关人人员员进行技术交底。
（3）方案交底以吊装方案的内容和设计图纸为依据，重点是工工程程特特点点、、吊吊装装程程序序、、工工艺艺方方法法、、技技术术
关关键键和安安全全措措施施。
（4）技术交底后，做好交交底底记记录录，经有关部门签签证证后，保保存存、、归归档档、、备备查查。
4）吊装过程检查
（1）从吊装准备工作开始到吊装结束，重要的施工作业均应在检查人员的监督下进行 。
（2）检查工作贯彻吊装全全过过程程，对重要的技术环节和涉及吊装安全的重大技术措施，应按有关要求
逐项检查，项项通过。隐蔽工程如埋埋置置式式地地锚锚的的施施工工，，吊吊装装场场地地的的地地基基处处理理、、夯夯实实、、加加固固等，应在检查
人员的监督下实施，并填写隐隐蔽蔽工工程程记记录录。
（3）吊装机械和机索具应在对其进行检查并确认合格后方可进入安装位置。吊装机械和机索具除检
查其完好状态外，还应对其设置是否规范进行检查。
85 / 184一一级级建建造造师师--机机电电工工程程

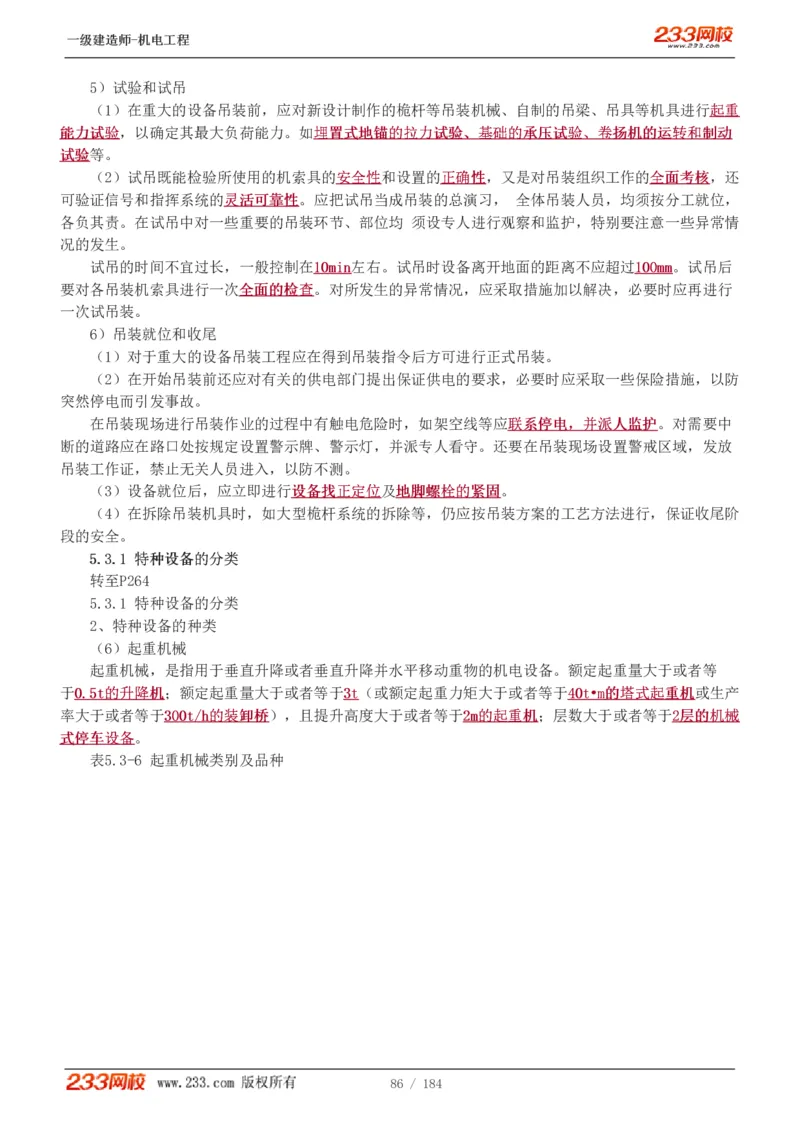

5）试验和试吊
（1）在重大的设备吊装前，应对新设计制作的桅杆等吊装机械、自制的吊梁、吊具等机具进行起起重重
能能力力试试验验，以确定其最大负荷能力。如埋埋置置式式地地锚锚的的拉拉力力试试验验、、基基础础的的承承压压试试验验、、卷卷扬扬机机的的运运转转和和制制动动
试试验验等。
（2）试吊既能检验所使用的机索具的安安全全性性和设置的正正确确性性，又是对吊装组织工作的全全面面考考核核，还
可验证信号和指挥系统的灵灵活活可可靠靠性性。应把试吊当成吊装的总演习， 全体吊装人员，均须按分工就位，
各负其责。在试吊中对一些重要的吊装环节、部位均 须设专人进行观察和监护，特别要注意一些异常情
况的发生。
试吊的时间不宜过长，一般控制在1100mmiinn左右。试吊时设备离开地面的距离不应超过110000mmmm。试吊后
要对各吊装机索具进行一次全全面面的的检检查查。对所发生的异常情况，应采取措施加以解决，必要时应再进行
一次试吊装。
6）吊装就位和收尾
（1）对于重大的设备吊装工程应在得到吊装指令后方可进行正式吊装。
（2）在开始吊装前还应对有关的供电部门提出保证供电的要求，必要时应采取一些保险措施，以防
突然停电而引发事故。
在吊装现场进行吊装作业的过程中有触电危险时，如架空线等应联联系系停停电电，，并并派派人人监监护护。对需要中
断的道路应在路口处按规定设置警示牌、警示灯，并派专人看守。还要在吊装现场设置警戒区域，发放
吊装工作证，禁止无关人员进入，以防不测。
（3）设备就位后，应立即进行设设备备找找正正定定位位及地地脚脚螺螺栓栓的的紧紧固固。
（4）在拆除吊装机具时，如大型桅杆系统的拆除等，仍应按吊装方案的工艺方法进行，保证收尾阶
段的安全。
55..33..11 特特种种设设备备的的分分类类
转至P264
5.3.1 特种设备的分类
2、特种设备的种类
（6）起重机械
起重机械，是指用于垂直升降或者垂直升降并水平移动重物的机电设备。额定起重量大于或者等
于00..55tt的的升升降降机机；额定起重量大于或者等于33tt（或额定起重力矩大于或者等于4400tt••mm的的塔塔式式起起重重机机或生产
率大于或者等于330000tt//hh的的装装卸卸桥桥），且提升高度大于或者等于22mm的的起起重重机机；层数大于或者等于22层层的的机机械械
式式停停车车设设备备。
表5.3-6 起重机械类别及品种
86 / 184一一级级建建造造师师--机机电电工工程程

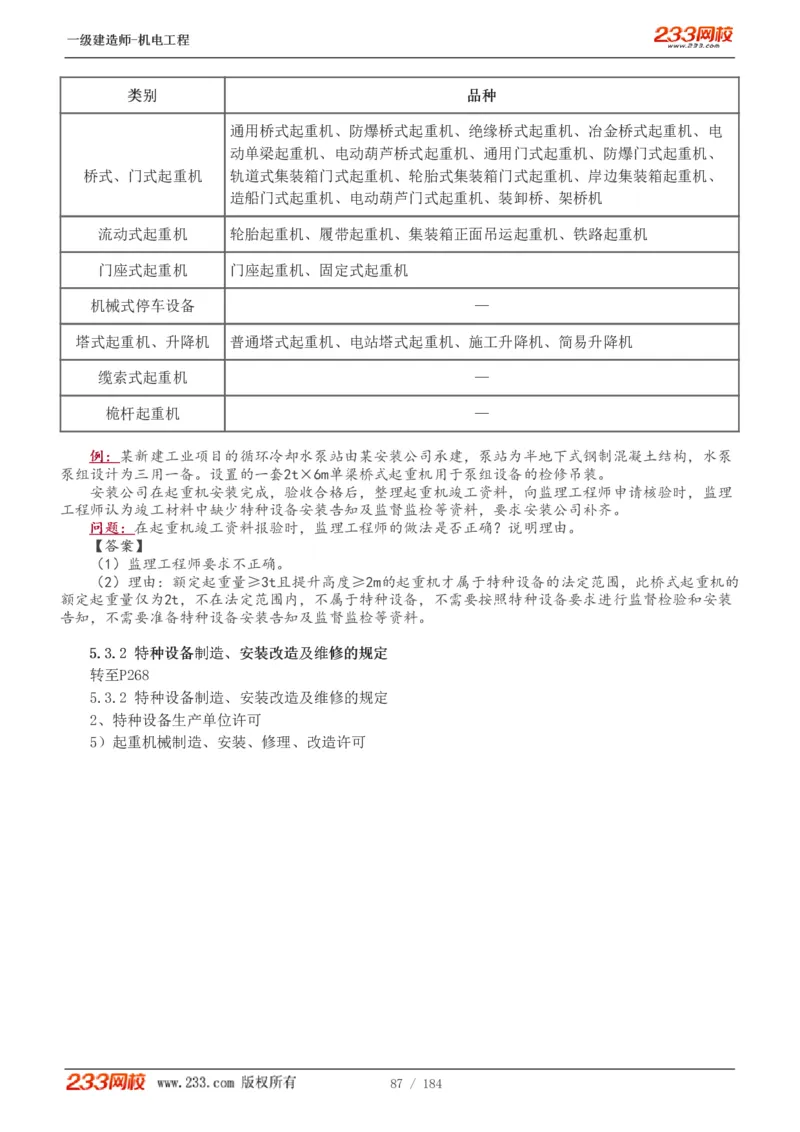

类类别别 品品种种
通用桥式起重机、防爆桥式起重机、绝缘桥式起重机、冶金桥式起重机、电
动单梁起重机、电动葫芦桥式起重机、通用门式起重机、防爆门式起重机、
桥式、门式起重机 轨道式集装箱门式起重机、轮胎式集装箱门式起重机、岸边集装箱起重机、
造船门式起重机、电动葫芦门式起重机、装卸桥、架桥机
流动式起重机 轮胎起重机、履带起重机、集装箱正面吊运起重机、铁路起重机
门座式起重机 门座起重机、固定式起重机
机械式停车设备 —
塔式起重机、升降机 普通塔式起重机、电站塔式起重机、施工升降机、简易升降机
缆索式起重机 —
桅杆起重机 —
例例：：某新建工业项目的循环冷却水泵站由某安装公司承建，泵站为半地下式钢制混凝土结构，水泵
泵组设计为三用一备。设置的一套2t×6m单梁桥式起重机用于泵组设备的检修吊装。
安装公司在起重机安装完成，验收合格后，整理起重机竣工资料，向监理工程师申请核验时，监理
工程师认为竣工材料中缺少特种设备安装告知及监督监检等资料，要求安装公司补齐。
问问题题：：在起重机竣工资料报验时，监理工程师的做法是否正确？说明理由。
【【答答案案】】
（1）监理工程师要求不正确。
（2）理由：额定起重量≥3t且提升高度≥2m的起重机才属于特种设备的法定范围，此桥式起重机的
额定起重量仅为2t，不在法定范围内，不属于特种设备，不需要按照特种设备要求进行监督检验和安装
告知，不需要准备特种设备安装告知及监督监检等资料。
55..33..22 特特种种设设备备制制造造、、安安装装改改造造及及维维修修的的规规定定
转至P268
5.3.2 特种设备制造、安装改造及维修的规定
2、特种设备生产单位许可
5）起重机械制造、安装、修理、改造许可
87 / 184一一级级建建造造师师--机机电电工工程程

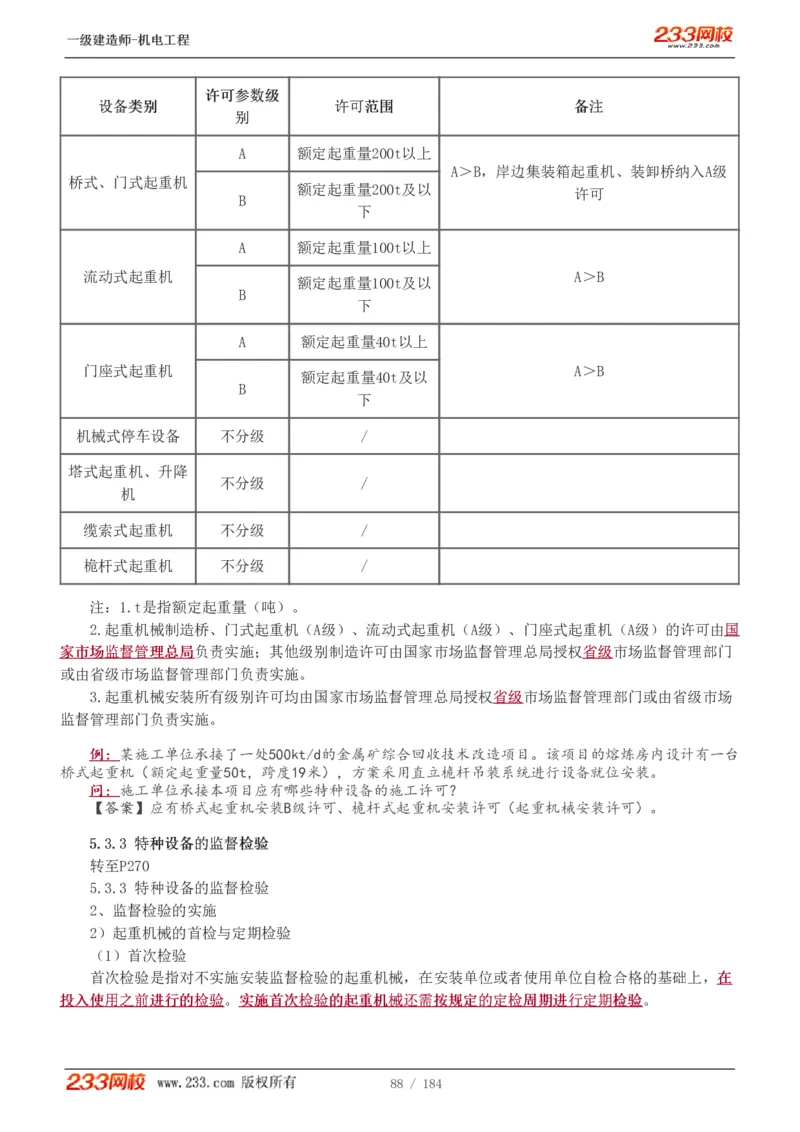

许许可可参参数数级级
设设备备类类别别 许许可可范范围围 备备注注
别别
A 额定起重量200t以上
A＞B，岸边集装箱起重机、装卸桥纳入A级
桥式、门式起重机
额定起重量200t及以
许可
B
下
A 额定起重量100t以上
流动式起重机 A＞B
额定起重量100t及以
B
下
A 额定起重量40t以上
门座式起重机 A＞B
额定起重量40t及以
B
下
机械式停车设备 不分级 /
塔式起重机、升降
不分级 /
机
缆索式起重机 不分级 /
桅杆式起重机 不分级 /
注：1.t是指额定起重量（吨）。
2.起重机械制造桥、门式起重机（A级）、流动式起重机（A级）、门座式起重机（A级）的许可由国国
家家市市场场监监督督管管理理总总局局负责实施；其他级别制造许可由国家市场监督管理总局授权省省级级市场监督管理部门
或由省级市场监督管理部门负责实施。
3.起重机械安装所有级别许可均由国家市场监督管理总局授权省省级级市场监督管理部门或由省级市场
监督管理部门负责实施。
例例：：某施工单位承接了一处500kt/d的金属矿综合回收技术改造项目。该项目的熔炼房内设计有一台
桥式起重机（额定起重量50t，跨度19米），方案采用直立桅杆吊装系统进行设备就位安装。
问问：：施工单位承接本项目应有哪些特种设备的施工许可？
【【答答案案】】应有桥式起重机安装B级许可、桅杆式起重机安装许可（起重机械安装许可）。
55..33..33 特特种种设设备备的的监监督督检检验验
转至P270
5.3.3 特种设备的监督检验
2、监督检验的实施
2）起重机械的首检与定期检验
（1）首次检验
首次检验是指对不实施安装监督检验的起重机械，在安装单位或者使用单位自检合格的基础上，在在
投投入入使使用用之之前前进进行行的的检检验验。实实施施首首次次检检验验的的起起重重机机械械还还需需按按规规定定的的定定检检周周期期进进行行定定期期检检验验。
88 / 184一一级级建建造造师师--机机电电工工程程

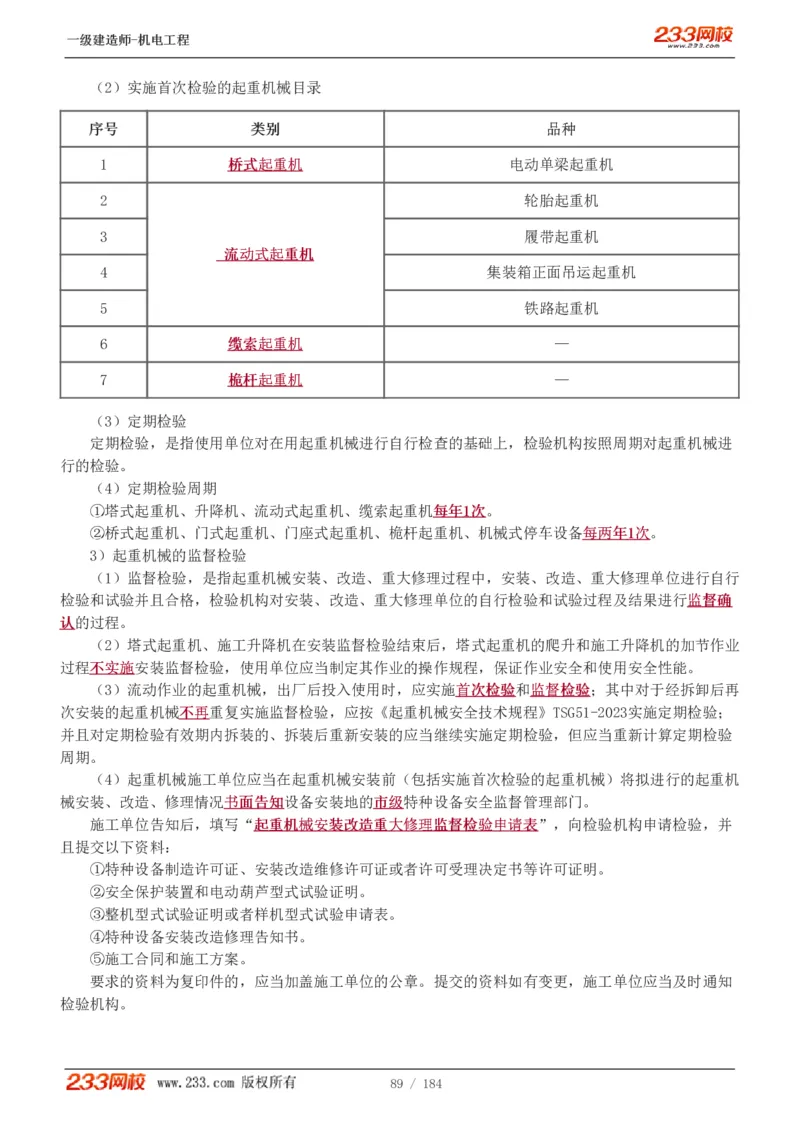

（2）实施首次检验的起重机械目录
序序号号 类类别别 品品种种
1 桥桥式式起起重重机机 电动单梁起重机
2 轮胎起重机
3 履带起重机
流流动动式式起起重重机机
4 集装箱正面吊运起重机
5 铁路起重机
6 缆缆索索起起重重机机 —
7 桅桅杆杆起起重重机机 —
（3）定期检验
定期检验，是指使用单位对在用起重机械进行自行检查的基础上，检验机构按照周期对起重机械进
行的检验。
（4）定期检验周期
①塔式起重机、升降机、流动式起重机、缆索起重机每每年年11次次。
②桥式起重机、门式起重机、门座式起重机、桅杆起重机、机械式停车设备每每两两年年11次次。
3）起重机械的监督检验
（1）监督检验，是指起重机械安装、改造、重大修理过程中，安装、改造、重大修理单位进行自行
检验和试验并且合格，检验机构对安装、改造、重大修理单位的自行检验和试验过程及结果进行监监督督确确
认认的过程。
（2）塔式起重机、施工升降机在安装监督检验结束后，塔式起重机的爬升和施工升降机的加节作业
过程不不实实施施安装监督检验，使用单位应当制定其作业的操作规程，保证作业安全和使用安全性能。
（3）流动作业的起重机械，出厂后投入使用时，应实施首首次次检检验验和监监督督检检验验；其中对于经拆卸后再
次安装的起重机械不不再再重复实施监督检验，应按《起重机械安全技术规程》TSG51-2023实施定期检验；
并且对定期检验有效期内拆装的、拆装后重新安装的应当继续实施定期检验，但应当重新计算定期检验
周期。
（4）起重机械施工单位应当在起重机械安装前（包括实施首次检验的起重机械）将拟进行的起重机
械安装、改造、修理情况书书面面告告知知设备安装地的市市级级特种设备安全监督管理部门。
施工单位告知后，填写“起起重重机机械械安安装装改改造造重重大大修修理理监监督督检检验验申申请请表表”，向检验机构申请检验，并
且提交以下资料：
①特种设备制造许可证、安装改造维修许可证或者许可受理决定书等许可证明。
②安全保护装置和电动葫芦型式试验证明。
③整机型式试验证明或者样机型式试验申请表。
④特种设备安装改造修理告知书。
⑤施工合同和施工方案。
要求的资料为复印件的，应当加盖施工单位的公章。提交的资料如有变更，施工单位应当及时通知
检验机构。
89 / 184一一级级建建造造师师--机机电电工工程程

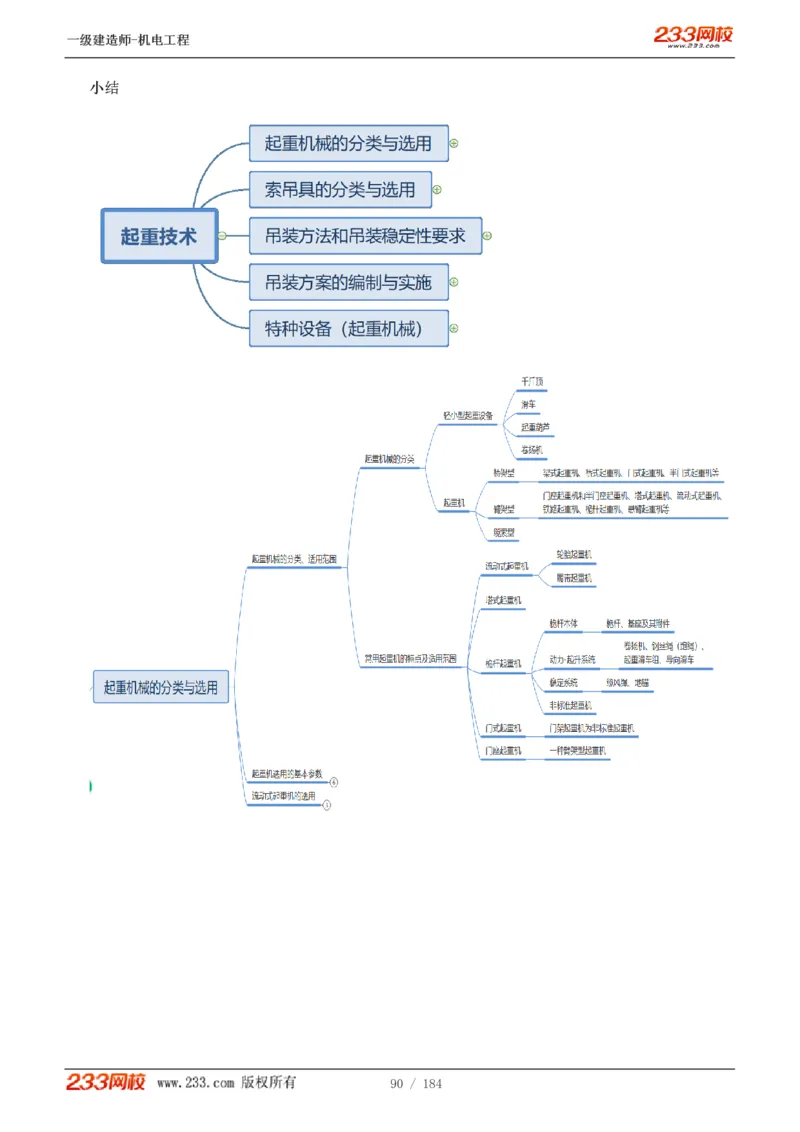

小小结结
90 / 184一一级级建建造造师师--机机电电工工程程

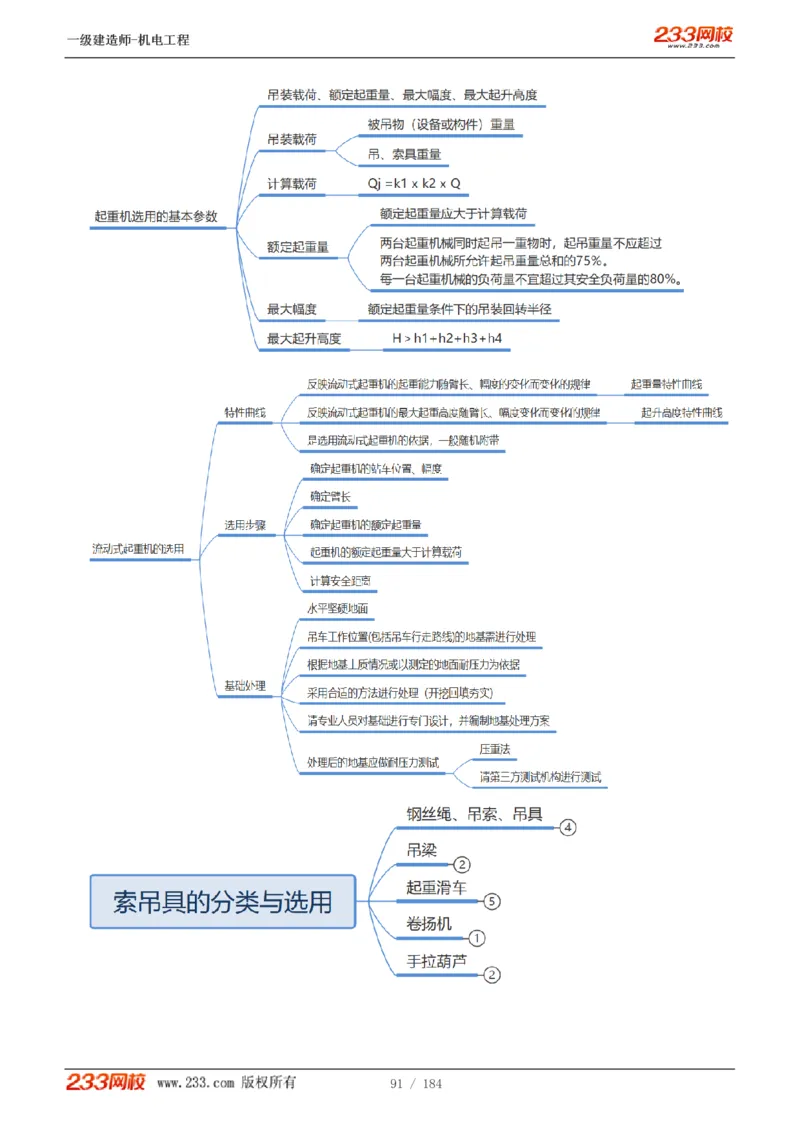

91 / 184一一级级建建造造师师--机机电电工工程程

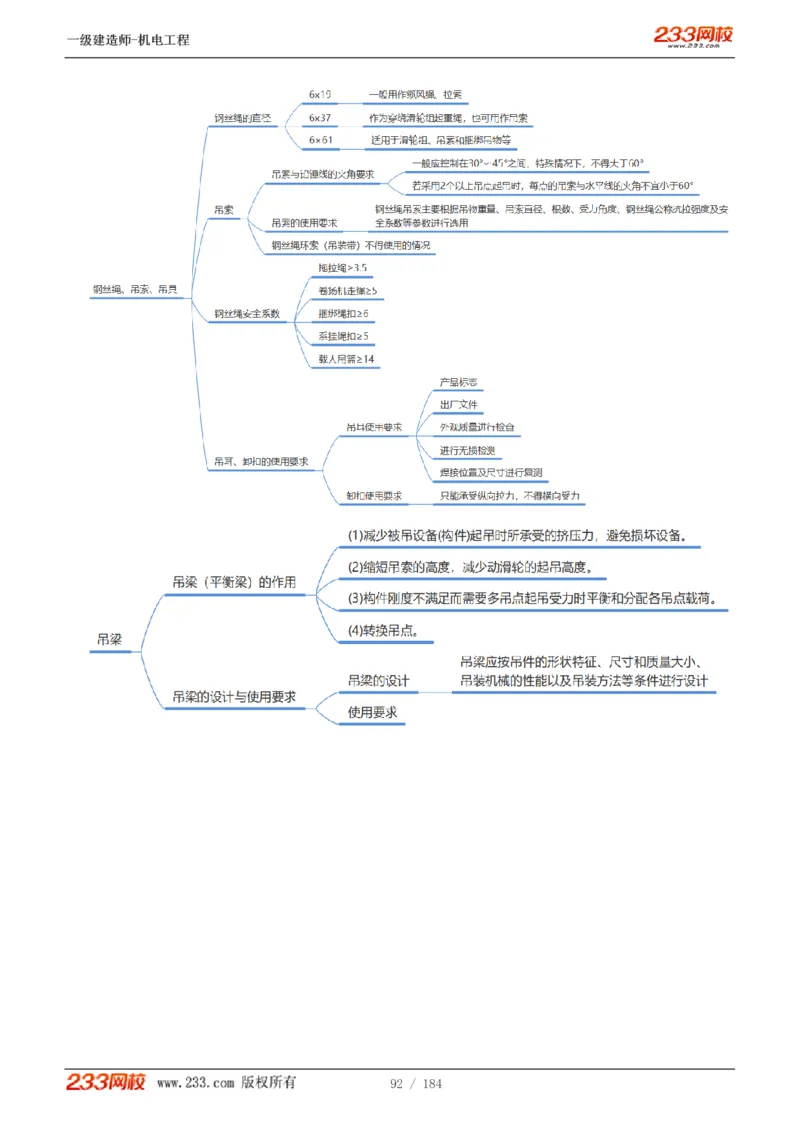

92 / 184一一级级建建造造师师--机机电电工工程程
93 / 184一一级级建建造造师师--机机电电工工程程
94 / 184一一级级建建造造师师--机机电电工工程程

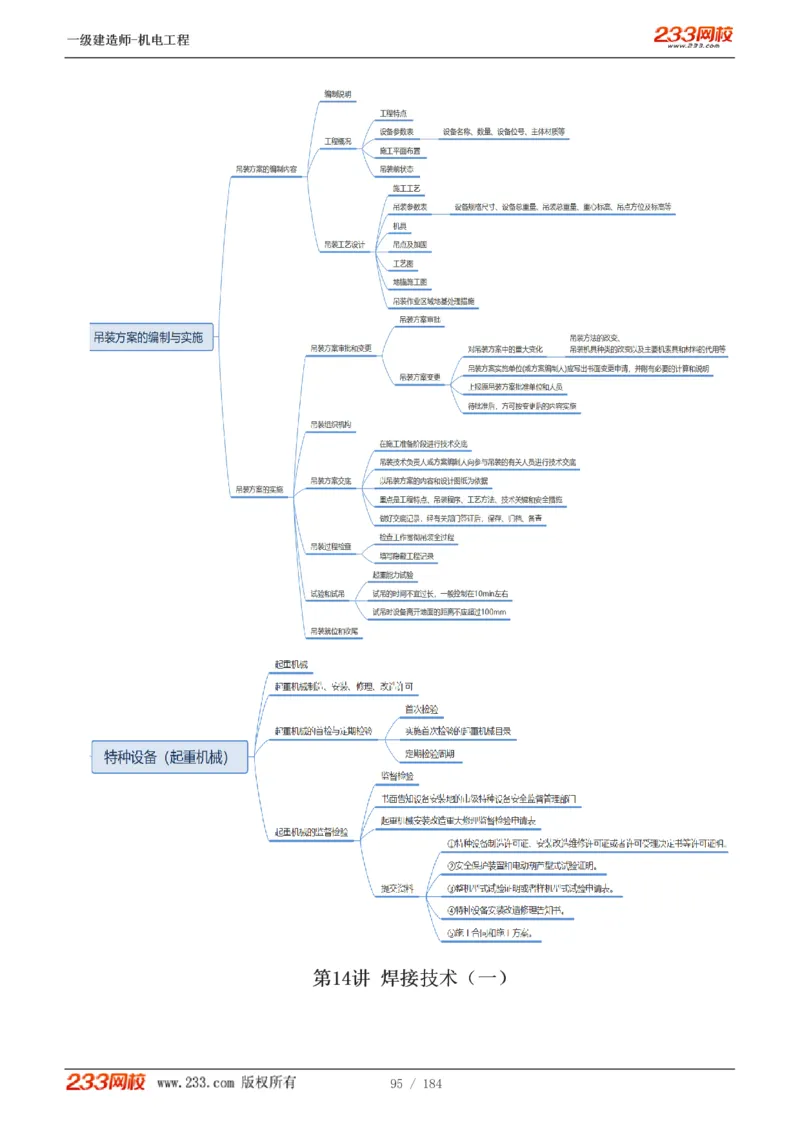

第第1144讲讲 焊焊接接技技术术（（一一））
95 / 184一一级级建建造造师师--机机电电工工程程

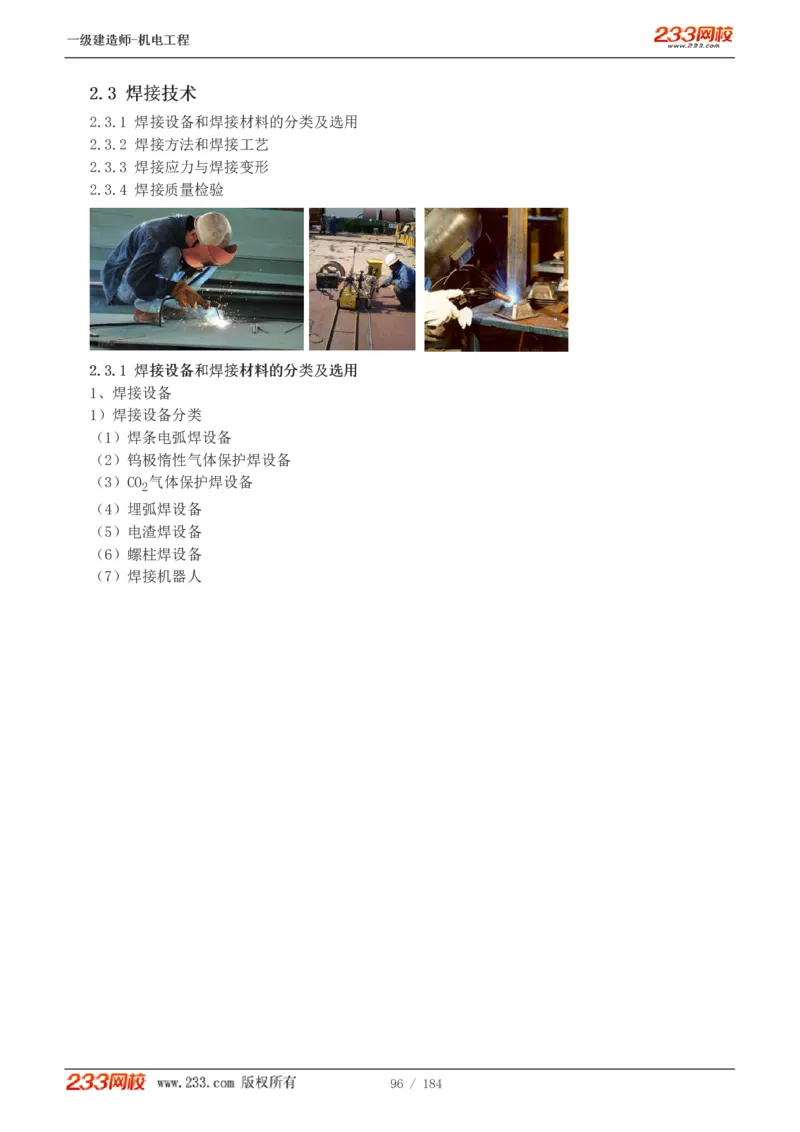

22..33 焊焊接接技技术术
2.3.1 焊接设备和焊接材料的分类及选用
2.3.2 焊接方法和焊接工艺
2.3.3 焊接应力与焊接变形
2.3.4 焊接质量检验
22..33..11 焊焊接接设设备备和和焊焊接接材材料料的的分分类类及及选选用用
1、焊接设备
1）焊接设备分类
（1）焊条电弧焊设备
（2）钨极惰性气体保护焊设备
（3）CO 气体保护焊设备
2
（4）埋弧焊设备
（5）电渣焊设备
（6）螺柱焊设备
（7）焊接机器人
96 / 184一一级级建建造造师师--机机电电工工程程

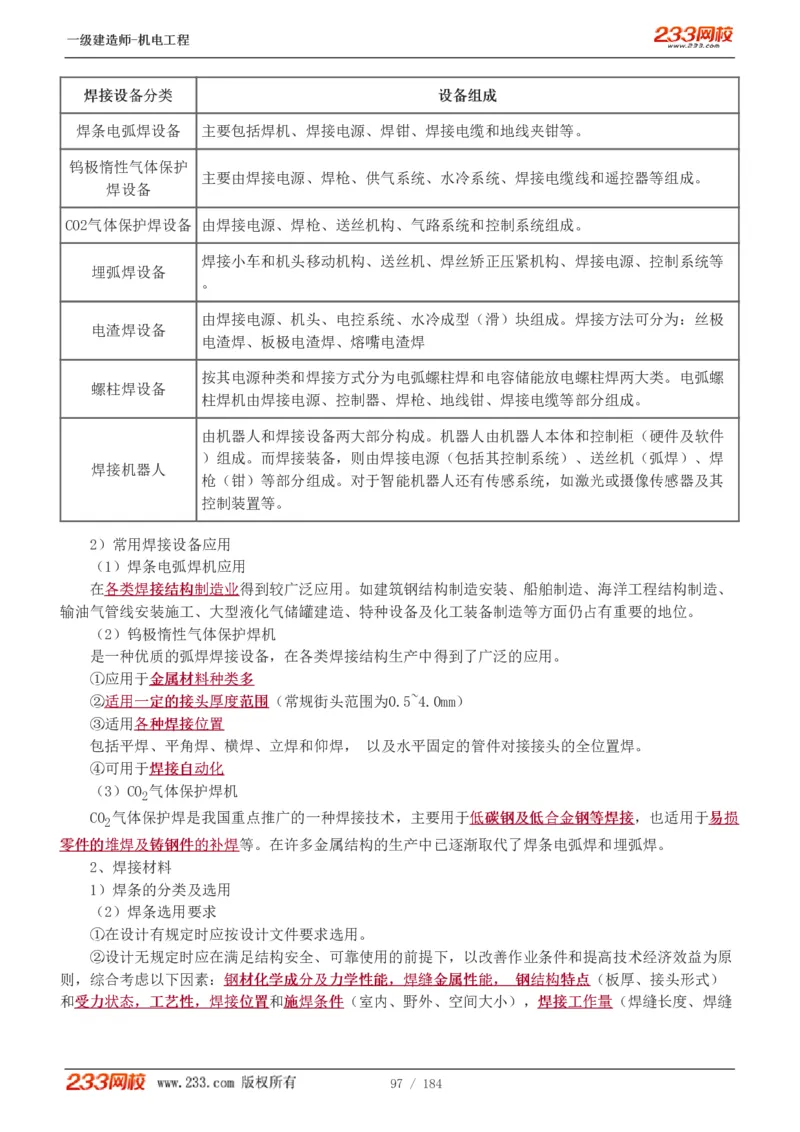

焊焊接接设设备备分分类类 设设备备组组成成
焊条电弧焊设备 主要包括焊机、焊接电源、焊钳、焊接电缆和地线夹钳等。
钨极惰性气体保护
主要由焊接电源、焊枪、供气系统、水冷系统、焊接电缆线和遥控器等组成。
焊设备
CO2气体保护焊设备 由焊接电源、焊枪、送丝机构、气路系统和控制系统组成。
焊接小车和机头移动机构、送丝机、焊丝矫正压紧机构、焊接电源、控制系统等
埋弧焊设备
。
由焊接电源、机头、电控系统、水冷成型（滑）块组成。焊接方法可分为：丝极
电渣焊设备
电渣焊、板极电渣焊、熔嘴电渣焊
按其电源种类和焊接方式分为电弧螺柱焊和电容储能放电螺柱焊两大类。电弧螺
螺柱焊设备
柱焊机由焊接电源、控制器、焊枪、地线钳、焊接电缆等部分组成。
由机器人和焊接设备两大部分构成。机器人由机器人本体和控制柜（硬件及软件
）组成。而焊接装备，则由焊接电源（包括其控制系统）、送丝机（弧焊）、焊
焊接机器人
枪（钳）等部分组成。对于智能机器人还有传感系统，如激光或摄像传感器及其
控制装置等。
2）常用焊接设备应用
（1）焊条电弧焊机应用
在各各类类焊焊接接结结构构制制造造业业得到较广泛应用。如建筑钢结构制造安装、船舶制造、海洋工程结构制造、
输油气管线安装施工、大型液化气储罐建造、特种设备及化工装备制造等方面仍占有重要的地位。
（2）钨极惰性气体保护焊机
是一种优质的弧焊焊接设备，在各类焊接结构生产中得到了广泛的应用。
①应用于金金属属材材料料种种类类多多
②适适用用一一定定的的接接头头厚厚度度范范围围（常规街头范围为0.5~4.0mm）
③适用各各种种焊焊接接位位置置
包括平焊、平角焊、横焊、立焊和仰焊， 以及水平固定的管件对接接头的全位置焊。
④可用于焊焊接接自自动动化化
（3）CO 气体保护焊机
2
CO 气体保护焊是我国重点推广的一种焊接技术，主要用于低低碳碳钢钢及及低低合合金金钢钢等等焊焊接接，也适用于易易损损
2
零零件件的的堆堆焊焊及及铸铸钢钢件件的的补补焊焊等。在许多金属结构的生产中已逐渐取代了焊条电弧焊和埋弧焊。
2、焊接材料
1）焊条的分类及选用
（2）焊条选用要求
①在设计有规定时应按设计文件要求选用。
②设计无规定时应在满足结构安全、可靠使用的前提下，以改善作业条件和提高技术经济效益为原
则，综合考虑以下因素：钢钢材材化化学学成成分分及及力力学学性性能能，，焊焊缝缝金金属属性性能能，， 钢钢结结构构特特点点（板厚、接头形式）
和受受力力状状态态，，工工艺艺性性，，焊焊接接位位置置和施施焊焊条条件件（室内、野外、空间大小），焊焊接接工工作作量量（焊缝长度、焊缝
97 / 184一一级级建建造造师师--机机电电工工程程

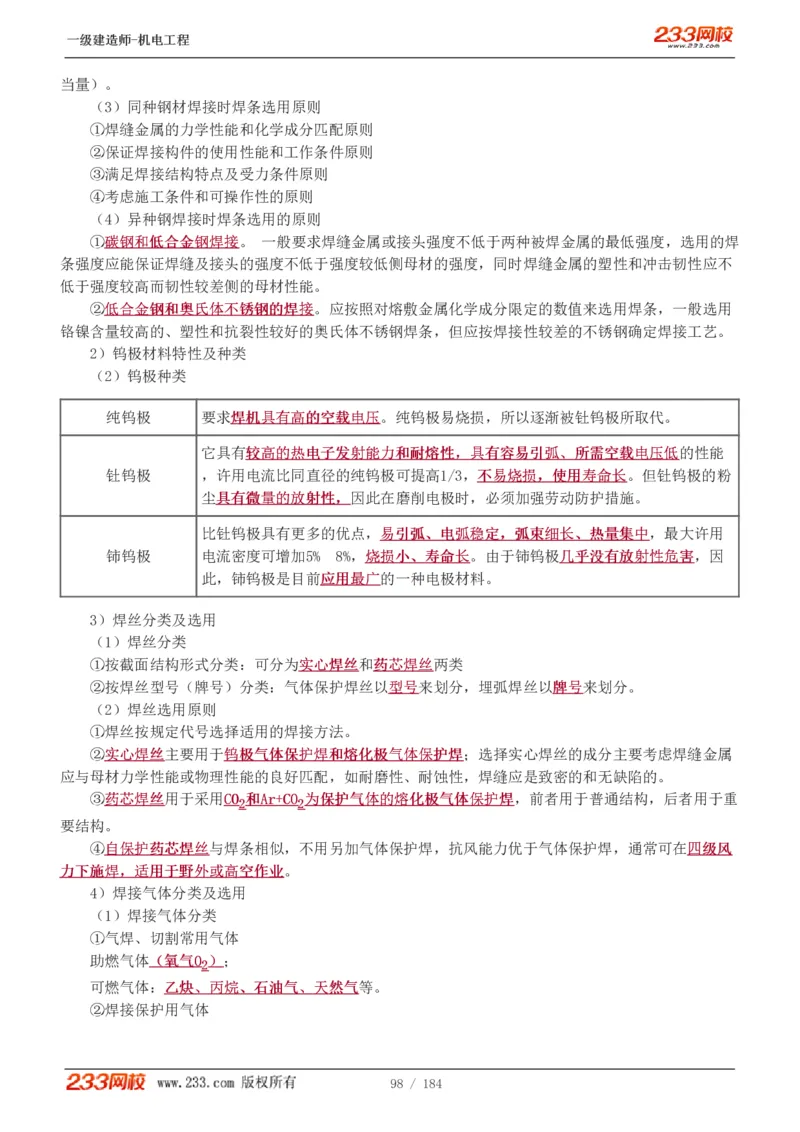

当量）。
（3）同种钢材焊接时焊条选用原则
①焊缝金属的力学性能和化学成分匹配原则
②保证焊接构件的使用性能和工作条件原则
③满足焊接结构特点及受力条件原则
④考虑施工条件和可操作性的原则
（4）异种钢焊接时焊条选用的原则
①碳碳钢钢和和低低合合金金钢钢焊焊接接。 一般要求焊缝金属或接头强度不低于两种被焊金属的最低强度，选用的焊
条强度应能保证焊缝及接头的强度不低于强度较低侧母材的强度，同时焊缝金属的塑性和冲击韧性应不
低于强度较高而韧性较差侧的母材性能。
②低低合合金金钢钢和和奥奥氏氏体体不不锈锈钢钢的的焊焊接接。应按照对熔敷金属化学成分限定的数值来选用焊条，一般选用
铬镍含量较高的、塑性和抗裂性较好的奥氏体不锈钢焊条，但应按焊接性较差的不锈钢确定焊接工艺。
2）钨极材料特性及种类
（2）钨极种类
纯钨极 要求焊焊机机具具有有高高的的空空载载电电压压。纯钨极易烧损，所以逐渐被钍钨极所取代。
它具有较较高高的的热热电电子子发发射射能能力力和和耐耐熔熔性性，，具具有有容容易易引引弧弧、、所所需需空空载载电电压压低低的性能
钍钨极 ，许用电流比同直径的纯钨极可提高1/3，不不易易烧烧损损，，使使用用寿寿命命长长。但钍钨极的粉
尘具具有有微微量量的的放放射射性性，，因此在磨削电极时，必须加强劳动防护措施。
比钍钨极具有更多的优点，易易引引弧弧、、电电弧弧稳稳定定，，弧弧束束细细长长、、热热量量集集中中，最大许用
铈钨极 电流密度可增加5% 8%，烧烧损损小小、、寿寿命命长长。由于铈钨极几几乎乎没没有有放放射射性性危危害害，因
此，铈钨极是目前应应用用最最广广的一种电极材料。
3）焊丝分类及选用
（1）焊丝分类
①按截面结构形式分类：可分为实实心心焊焊丝丝和药药芯芯焊焊丝丝两类
②按焊丝型号（牌号）分类：气体保护焊丝以型型号号来划分，埋弧焊丝以牌牌号号来划分。
（2）焊丝选用原则
①焊丝按规定代号选择适用的焊接方法。
②实实心心焊焊丝丝主要用于钨钨极极气气体体保保护护焊焊和和熔熔化化极极气气体体保保护护焊焊；选择实心焊丝的成分主要考虑焊缝金属
应与母材力学性能或物理性能的良好匹配，如耐磨性、耐蚀性，焊缝应是致密的和无缺陷的。
③药药芯芯焊焊丝丝用于采用CCOO 和和AArr++CCOO 为为保保护护气气体体的的熔熔化化极极气气体体保保护护焊焊，前者用于普通结构，后者用于重
22 22
要结构。
④自自保保护护药药芯芯焊焊丝丝与焊条相似，不用另加气体保护焊，抗风能力优于气体保护焊，通常可在四四级级风风
力力下下施施焊焊，，适适用用于于野野外外或或高高空空作作业业。
4）焊接气体分类及选用
（1）焊接气体分类
①气焊、切割常用气体
助燃气体（（氧氧气气OO ））；
22
可燃气体：乙乙炔炔、、丙丙烷烷、、石石油油气气、、天天然然气气等。
②焊接保护用气体
98 / 184一一级级建建造造师师--机机电电工工程程

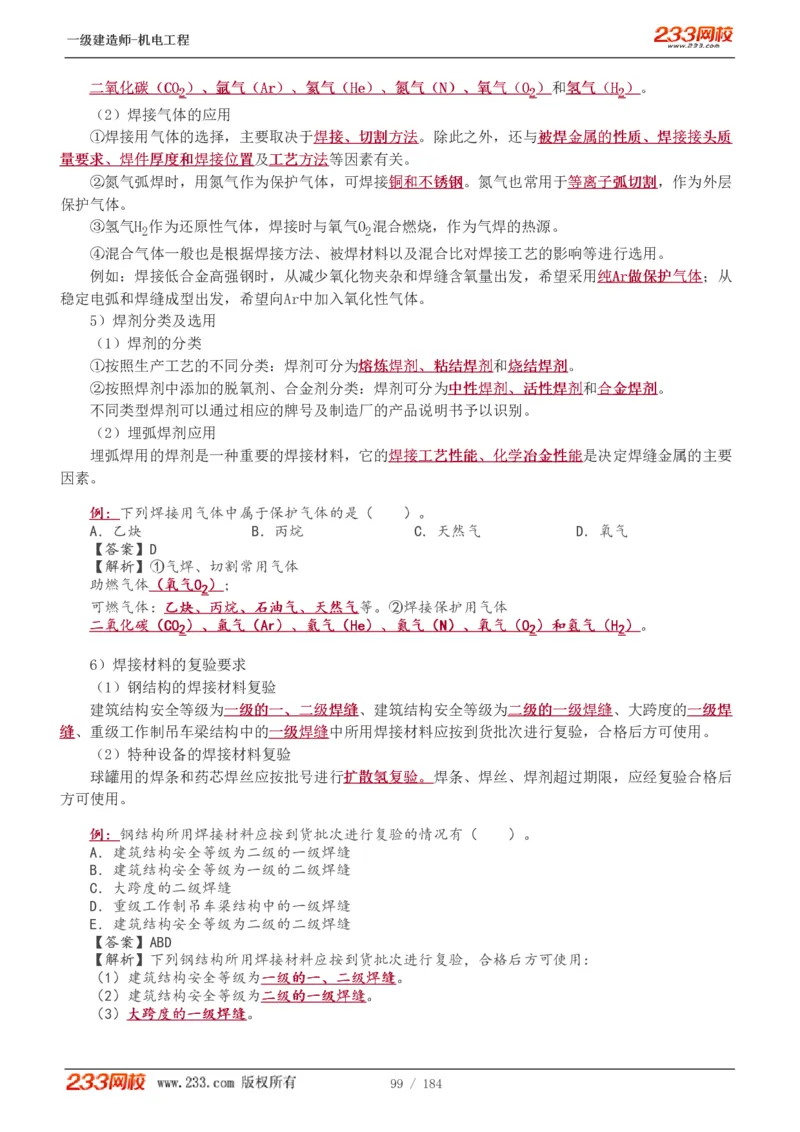

二二氧氧化化碳碳（（CCOO ））、、氩氩气气（（AArr））、、氦氦气气（（HHee））、、氮氮气气（（NN））、、氧氧气气（（OO ））和氢氢气气（（HH ））。
22 22 22
（2）焊接气体的应用
①焊接用气体的选择，主要取决于焊焊接接、、切切割割方方法法。除此之外，还与被被焊焊金金属属的的性性质质、、焊焊接接接接头头质质
量量要要求求、、焊焊件件厚厚度度和和焊焊接接位位置置及工工艺艺方方法法等因素有关。
②氮气弧焊时，用氮气作为保护气体，可焊接铜铜和和不不锈锈钢钢。氮气也常用于等等离离子子弧弧切切割割，作为外层
保护气体。
③氢气H 作为还原性气体，焊接时与氧气O 混合燃烧，作为气焊的热源。
2 2
④混合气体一般也是根据焊接方法、被焊材料以及混合比对焊接工艺的影响等进行选用。
例如：焊接低合金高强钢时，从减少氧化物夹杂和焊缝含氧量出发，希望采用纯纯AArr做做保保护护气气体体；从
稳定电弧和焊缝成型出发，希望向Ar中加入氧化性气体。
5）焊剂分类及选用
（1）焊剂的分类
①按照生产工艺的不同分类：焊剂可分为熔熔炼炼焊焊剂剂、、粘粘结结焊焊剂剂和烧烧结结焊焊剂剂。
②按照焊剂中添加的脱氧剂、合金剂分类：焊剂可分为中中性性焊焊剂剂、、活活性性焊焊剂剂和合合金金焊焊剂剂。
不同类型焊剂可以通过相应的牌号及制造厂的产品说明书予以识别。
（2）埋弧焊剂应用
埋弧焊用的焊剂是一种重要的焊接材料，它的焊焊接接工工艺艺性性能能、、化化学学冶冶金金性性能能是决定焊缝金属的主要
因素。
例例：：下列焊接用气体中属于保护气体的是（ ）。
A．乙炔 B．丙烷 C．天然气 D．氧气
【【答答案案】】D
【【解解析析】】①气焊、切割常用气体
助燃气体（（氧氧气气OO ））；
22
可燃气体：乙乙炔炔、、丙丙烷烷、、石石油油气气、、天天然然气气等。②焊接保护用气体
二二氧氧化化碳碳（（CCOO ））、、氩氩气气（（AArr））、、氦氦气气（（HHee））、、氮氮气气（（NN））、、氧氧气气（（OO ））和和氢氢气气（（HH ））。
22 22 22
6）焊接材料的复验要求
（1）钢结构的焊接材料复验
建筑结构安全等级为一一级级的的一一、、二二级级焊焊缝缝、建筑结构安全等级为二二级级的的一一级级焊焊缝缝、大跨度的一一级级焊焊
缝缝、重级工作制吊车梁结构中的一一级级焊焊缝缝中所用焊接材料应按到货批次进行复验，合格后方可使用。
（2）特种设备的焊接材料复验
球罐用的焊条和药芯焊丝应按批号进行扩扩散散氢氢复复验验。。焊条、焊丝、焊剂超过期限，应经复验合格后
方可使用。
例例：：钢结构所用焊接材料应按到货批次进行复验的情况有（ ）。
A．建筑结构安全等级为二级的一级焊缝
B．建筑结构安全等级为一级的二级焊缝
C．大跨度的二级焊缝
D．重级工作制吊车梁结构中的一级焊缝
E．建筑结构安全等级为二级的二级焊缝
【【答答案案】】ABD
【【解解析析】】下列钢结构所用焊接材料应按到货批次进行复验，合格后方可使用：
（1）建筑结构安全等级为一一级级的的一一、、二二级级焊焊缝缝。
（2）建筑结构安全等级为二二级级的的一一级级焊焊缝缝。
（3）大大跨跨度度的的一一级级焊焊缝缝。
99 / 184一一级级建建造造师师--机机电电工工程程

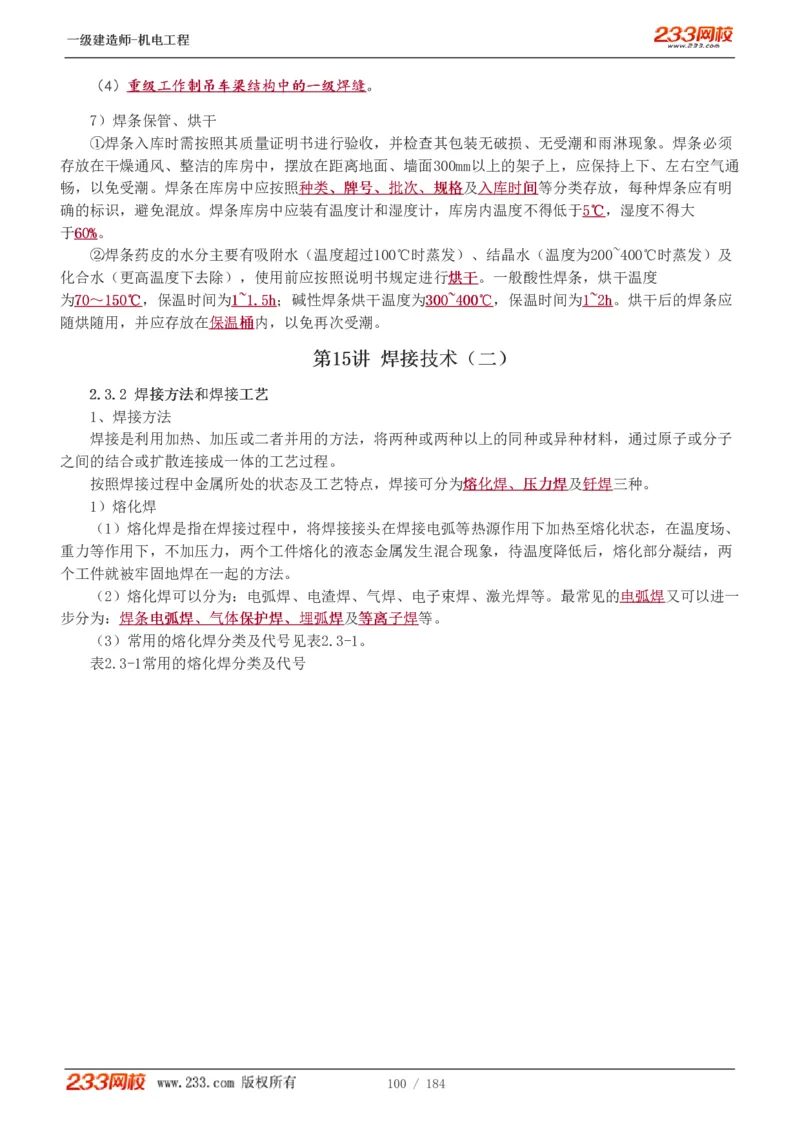

（4）重重级级工工作作制制吊吊车车梁梁结结构构中中的的一一级级焊焊缝缝。
7）焊条保管、烘干
①焊条入库时需按照其质量证明书进行验收，并检查其包装无破损、无受潮和雨淋现象。焊条必须
存放在干燥通风、整洁的库房中，摆放在距离地面、墙面300mm以上的架子上，应保持上下、左右空气通
畅，以免受潮。焊条在库房中应按照种种类类、、牌牌号号、、批批次次、、规规格格及入入库库时时间间等分类存放，每种焊条应有明
确的标识，避免混放。焊条库房中应装有温度计和湿度计，库房内温度不得低于55℃℃，湿度不得大
于6600%%。
②焊条药皮的水分主要有吸附水（温度超过100℃时蒸发）、结晶水（温度为200~400℃时蒸发）及
化合水（更高温度下去除），使用前应按照说明书规定进行烘烘干干。一般酸性焊条，烘干温度
为7700～～115500℃℃，保温时间为11~~11..55hh；碱性焊条烘干温度为330000~~440000℃℃，保温时间为11~~22hh。烘干后的焊条应
随烘随用，并应存放在保保温温桶桶内，以免再次受潮。
第第1155讲讲 焊焊接接技技术术（（二二））
22..33..22 焊焊接接方方法法和和焊焊接接工工艺艺
1、焊接方法
焊接是利用加热、加压或二者并用的方法，将两种或两种以上的同种或异种材料，通过原子或分子
之间的结合或扩散连接成一体的工艺过程。
按照焊接过程中金属所处的状态及工艺特点，焊接可分为熔熔化化焊焊、、压压力力焊焊及钎钎焊焊三种。
1）熔化焊
（1）熔化焊是指在焊接过程中，将焊接接头在焊接电弧等热源作用下加热至熔化状态，在温度场、
重力等作用下，不加压力，两个工件熔化的液态金属发生混合现象，待温度降低后，熔化部分凝结，两
个工件就被牢固地焊在一起的方法。
（2）熔化焊可以分为：电弧焊、电渣焊、气焊、电子束焊、激光焊等。最常见的电电弧弧焊焊又可以进一
步分为：焊焊条条电电弧弧焊焊、、气气体体保保护护焊焊、、埋埋弧弧焊焊及等等离离子子焊焊等。
（3）常用的熔化焊分类及代号见表2.3-1。
表2.3-1常用的熔化焊分类及代号
100 / 184一一级级建建造造师师--机机电电工工程程

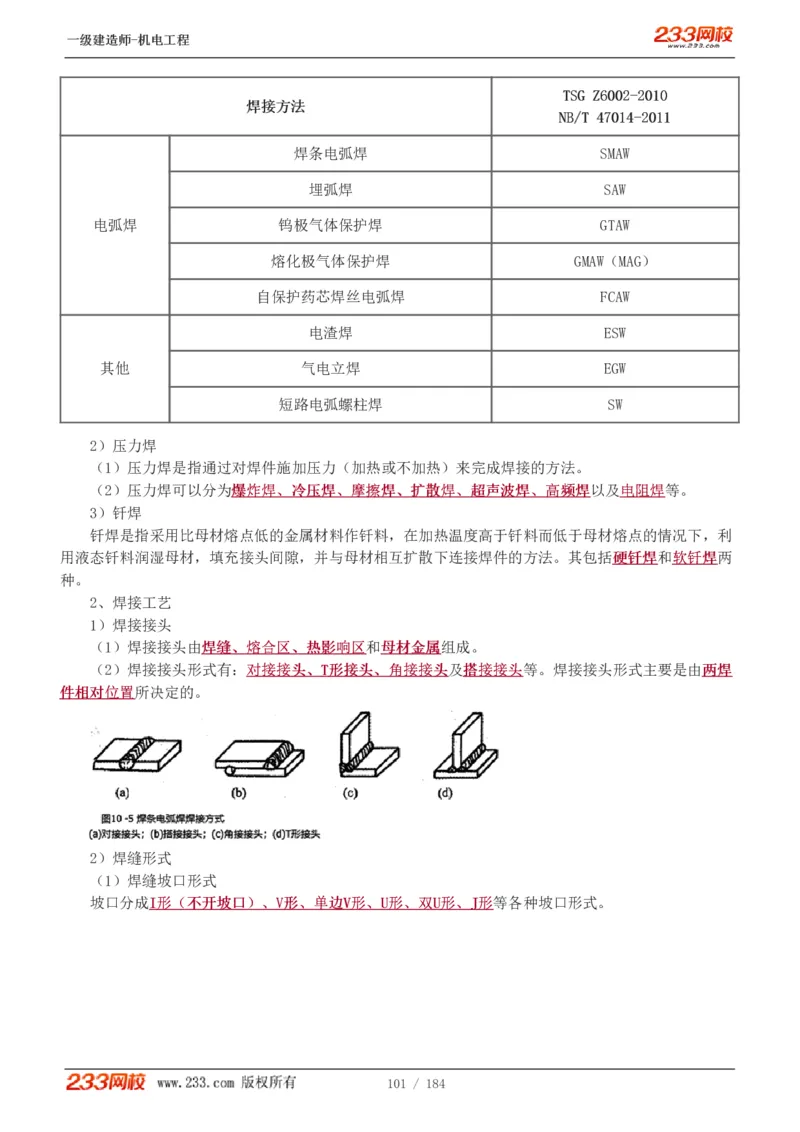

TTSSGG ZZ66000022--22001100
焊焊接接方方法法
NNBB//TT 4477001144--22001111
焊条电弧焊 SMAW
埋弧焊 SAW
电弧焊 钨极气体保护焊 GTAW
熔化极气体保护焊 GMAW（MAG）
自保护药芯焊丝电弧焊 FCAW
电渣焊 ESW
其他 气电立焊 EGW
短路电弧螺柱焊 SW
2）压力焊
（1）压力焊是指通过对焊件施加压力（加热或不加热）来完成焊接的方法。
（2）压力焊可以分为爆爆炸炸焊焊、、冷冷压压焊焊、、摩摩擦擦焊焊、、扩扩散散焊焊、、超超声声波波焊焊、、高高频频焊焊以及电电阻阻焊焊等。
3）钎焊
钎焊是指采用比母材熔点低的金属材料作钎料，在加热温度高于钎料而低于母材熔点的情况下，利
用液态钎料润湿母材，填充接头间隙，并与母材相互扩散下连接焊件的方法。其包括硬硬钎钎焊焊和软软钎钎焊焊两
种。
2、焊接工艺
1）焊接接头
（1）焊接接头由焊焊缝缝、、熔熔合合区区、、热热影影响响区区和母母材材金金属属组成。
（2）焊接接头形式有：对对接接接接头头、、TT形形接接头头、、角角接接接接头头及搭搭接接接接头头等。焊接接头形式主要是由两两焊焊
件件相相对对位位置置所决定的。
2）焊缝形式
（1）焊缝坡口形式
坡口分成II形形（（不不开开坡坡口口））、、VV形形、、单单边边VV形形、、UU形形、、双双UU形形、、JJ形形等各种坡口形式。
101 / 184一一级级建建造造师师--机机电电工工程程

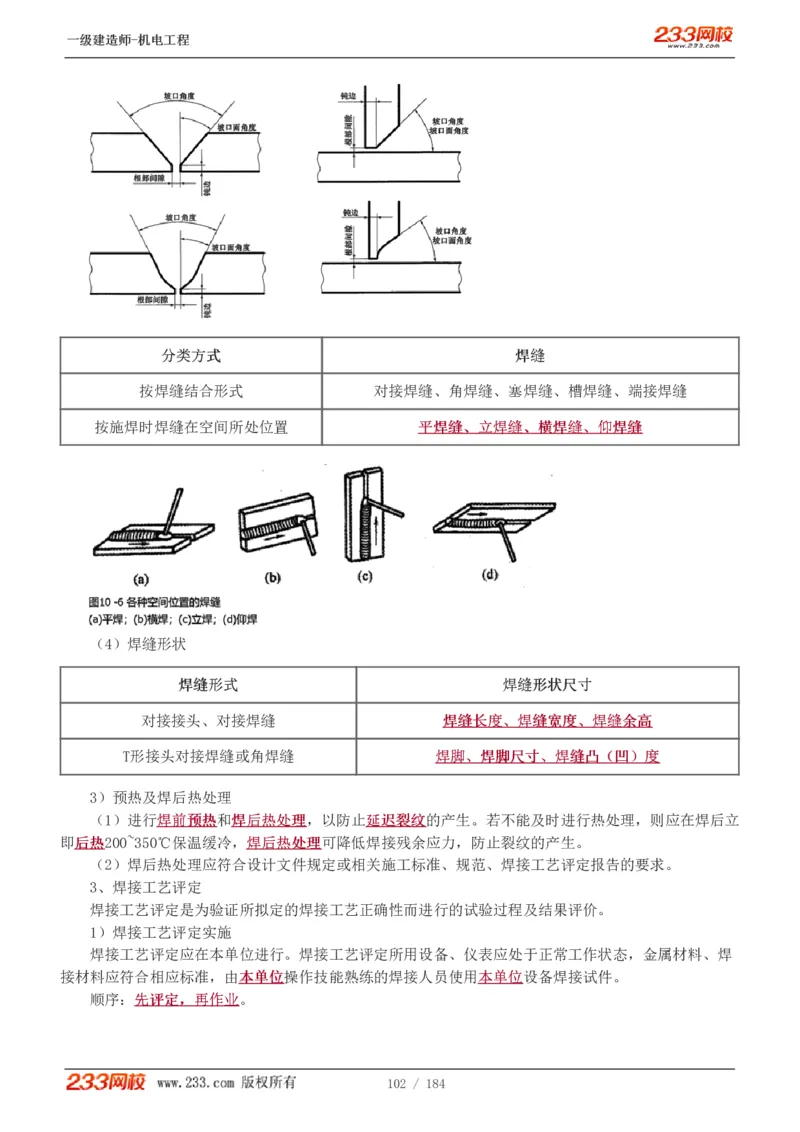

分分类类方方式式 焊焊缝缝
按焊缝结合形式 对接焊缝、角焊缝、塞焊缝、槽焊缝、端接焊缝
按施焊时焊缝在空间所处位置 平平焊焊缝缝、、立立焊焊缝缝、、横横焊焊缝缝、、仰仰焊焊缝缝
（4）焊缝形状
焊焊缝缝形形式式 焊焊缝缝形形状状尺尺寸寸
对接接头、对接焊缝 焊焊缝缝长长度度、、焊焊缝缝宽宽度度、、焊焊缝缝余余高高
T形接头对接焊缝或角焊缝 焊焊脚脚、、焊焊脚脚尺尺寸寸、、焊焊缝缝凸凸（（凹凹））度度
3）预热及焊后热处理
（1）进行焊焊前前预预热热和焊焊后后热热处处理理，以防止延延迟迟裂裂纹纹的产生。若不能及时进行热处理，则应在焊后立
即后后热热200~350℃保温缓冷，焊焊后后热热处处理理可降低焊接残余应力，防止裂纹的产生。
（2）焊后热处理应符合设计文件规定或相关施工标准、规范、焊接工艺评定报告的要求。
3、焊接工艺评定
焊接工艺评定是为验证所拟定的焊接工艺正确性而进行的试验过程及结果评价。
1）焊接工艺评定实施
焊接工艺评定应在本单位进行。焊接工艺评定所用设备、仪表应处于正常工作状态，金属材料、焊
接材料应符合相应标准，由本本单单位位操作技能熟练的焊接人员使用本本单单位位设备焊接试件。
顺序：先先评评定定，，再再作作业业。
102 / 184一一级级建建造造师师--机机电电工工程程

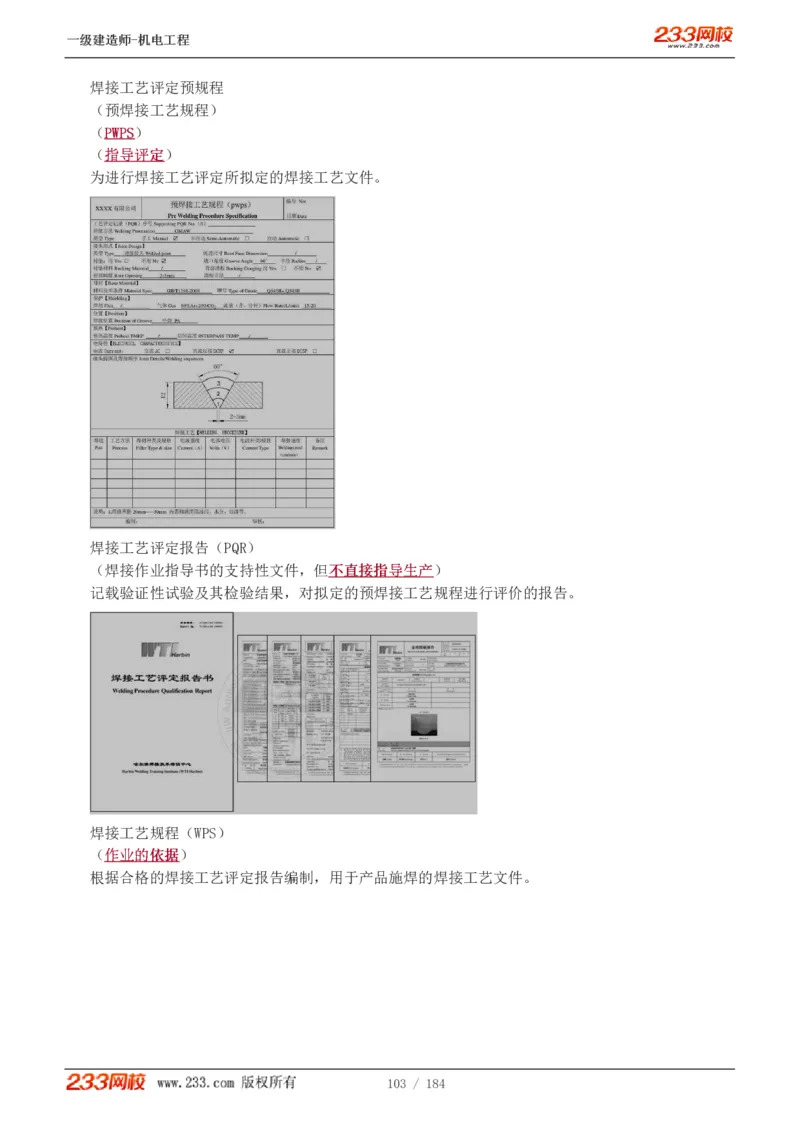

焊接工艺评定预规程
（预焊接工艺规程）
（PPWWPPSS）
（指指导导评评定定）
为进行焊接工艺评定所拟定的焊接工艺文件。
焊接工艺评定报告（PQR）
（焊接作业指导书的支持性文件，但不不直直接接指指导导生生产产）
记载验证性试验及其检验结果，对拟定的预焊接工艺规程进行评价的报告。
焊接工艺规程（WPS）
（作作业业的的依依据据）
根据合格的焊接工艺评定报告编制，用于产品施焊的焊接工艺文件。
103 / 184一一级级建建造造师师--机机电电工工程程

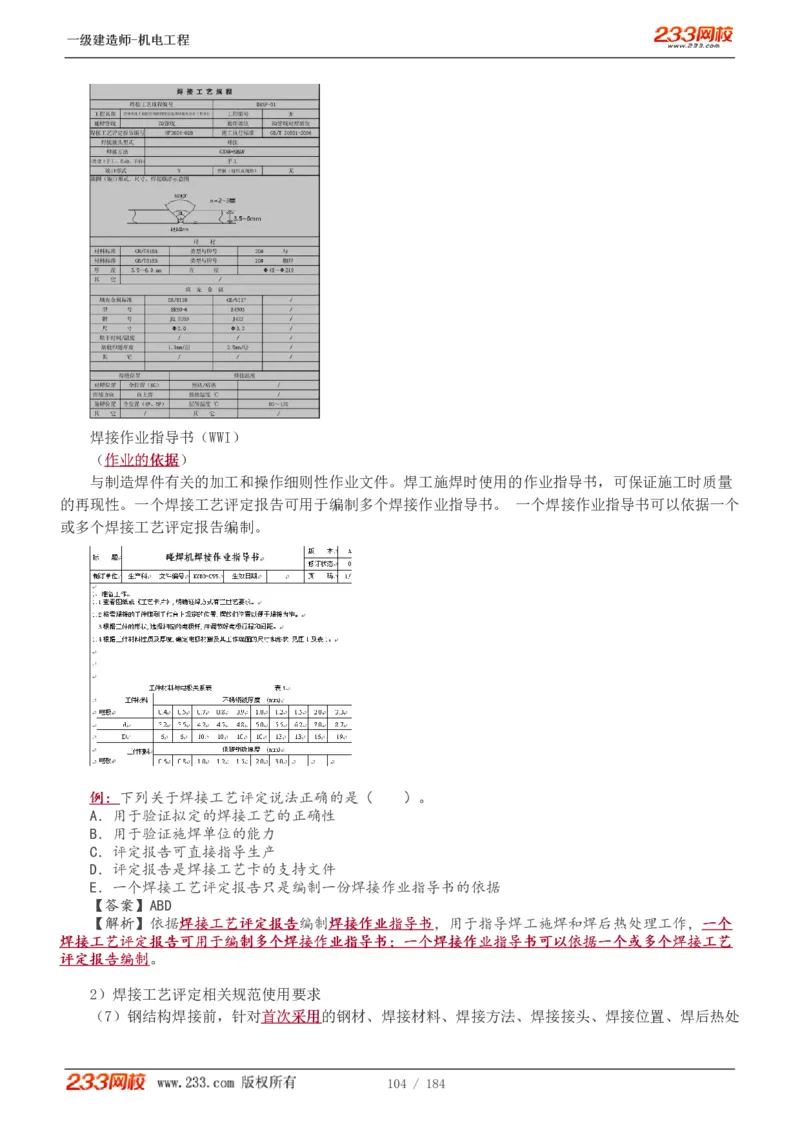

焊接作业指导书（WWI）
（作作业业的的依依据据）
与制造焊件有关的加工和操作细则性作业文件。焊工施焊时使用的作业指导书，可保证施工时质量
的再现性。一个焊接工艺评定报告可用于编制多个焊接作业指导书。 一个焊接作业指导书可以依据一个
或多个焊接工艺评定报告编制。
例例：：下列关于焊接工艺评定说法正确的是（ ）。
A．用于验证拟定的焊接工艺的正确性
B．用于验证施焊单位的能力
C．评定报告可直接指导生产
D．评定报告是焊接工艺卡的支持文件
E．一个焊接工艺评定报告只是编制一份焊接作业指导书的依据
【【答答案案】】ABD
【【解解析析】】依据焊焊接接工工艺艺评评定定报报告告编制焊焊接接作作业业指指导导书书，用于指导焊工施焊和焊后热处理工作，一一个个
焊焊接接工工艺艺评评定定报报告告可可用用于于编编制制多多个个焊焊接接作作业业指指导导书书；；一一个个焊焊接接作作业业指指导导书书可可以以依依据据一一个个或或多多个个焊焊接接工工艺艺
评评定定报报告告编编制制。
2）焊接工艺评定相关规范使用要求
（7）钢结构焊接前，针对首首次次采采用用的钢材、焊接材料、焊接方法、焊接接头、焊接位置、焊后热处
104 / 184一一级级建建造造师师--机机电电工工程程

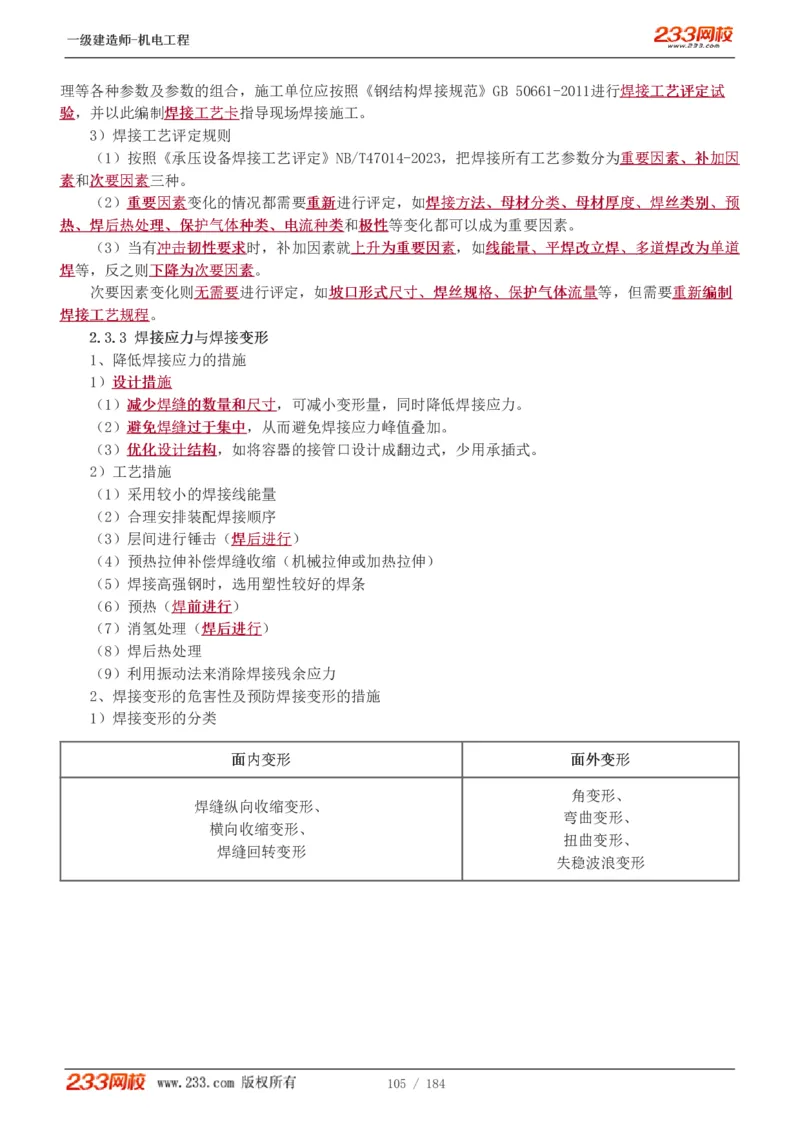

理等各种参数及参数的组合，施工单位应按照《钢结构焊接规范》GB 50661-2011进行焊焊接接工工艺艺评评定定试试
验验，并以此编制焊焊接接工工艺艺卡卡指导现场焊接施工。
3）焊接工艺评定规则
（1）按照《承压设备焊接工艺评定》NB/T47014-2023，把焊接所有工艺参数分为重重要要因因素素、、补补加加因因
素素和次次要要因因素素三种。
（2）重重要要因因素素变化的情况都需要重重新新进行评定，如焊焊接接方方法法、、母母材材分分类类、、母母材材厚厚度度、、焊焊丝丝类类别别、、预预
热热、、焊焊后后热热处处理理、、保保护护气气体体种种类类、、电电流流种种类类和极极性性等变化都可以成为重要因素。
（3）当有冲冲击击韧韧性性要要求求时，补加因素就上上升升为为重重要要因因素素，如线线能能量量、、平平焊焊改改立立焊焊、、多多道道焊焊改改为为单单道道
焊焊等，反之则下下降降为为次次要要因因素素。
次要因素变化则无无需需要要进行评定，如坡坡口口形形式式尺尺寸寸、、焊焊丝丝规规格格、、保保护护气气体体流流量量等，但需要重重新新编编制制
焊焊接接工工艺艺规规程程。
22..33..33 焊焊接接应应力力与与焊焊接接变变形形
1、降低焊接应力的措施
1）设设计计措措施施
（1）减减少少焊焊缝缝的的数数量量和和尺尺寸寸，可减小变形量，同时降低焊接应力。
（2）避避免免焊焊缝缝过过于于集集中中，从而避免焊接应力峰值叠加。
（3）优优化化设设计计结结构构，如将容器的接管口设计成翻边式，少用承插式。
2）工艺措施
（1）采用较小的焊接线能量
（2）合理安排装配焊接顺序
（3）层间进行锤击（焊焊后后进进行行）
（4）预热拉伸补偿焊缝收缩（机械拉伸或加热拉伸）
（5）焊接高强钢时，选用塑性较好的焊条
（6）预热（焊焊前前进进行行）
（7）消氢处理（焊焊后后进进行行）
（8）焊后热处理
（9）利用振动法来消除焊接残余应力
2、焊接变形的危害性及预防焊接变形的措施
1）焊接变形的分类
面面内内变变形形 面面外外变变形形
角变形、
焊缝纵向收缩变形、
弯曲变形、
横向收缩变形、
扭曲变形、
焊缝回转变形
失稳波浪变形
105 / 184一一级级建建造造师师--机机电电工工程程

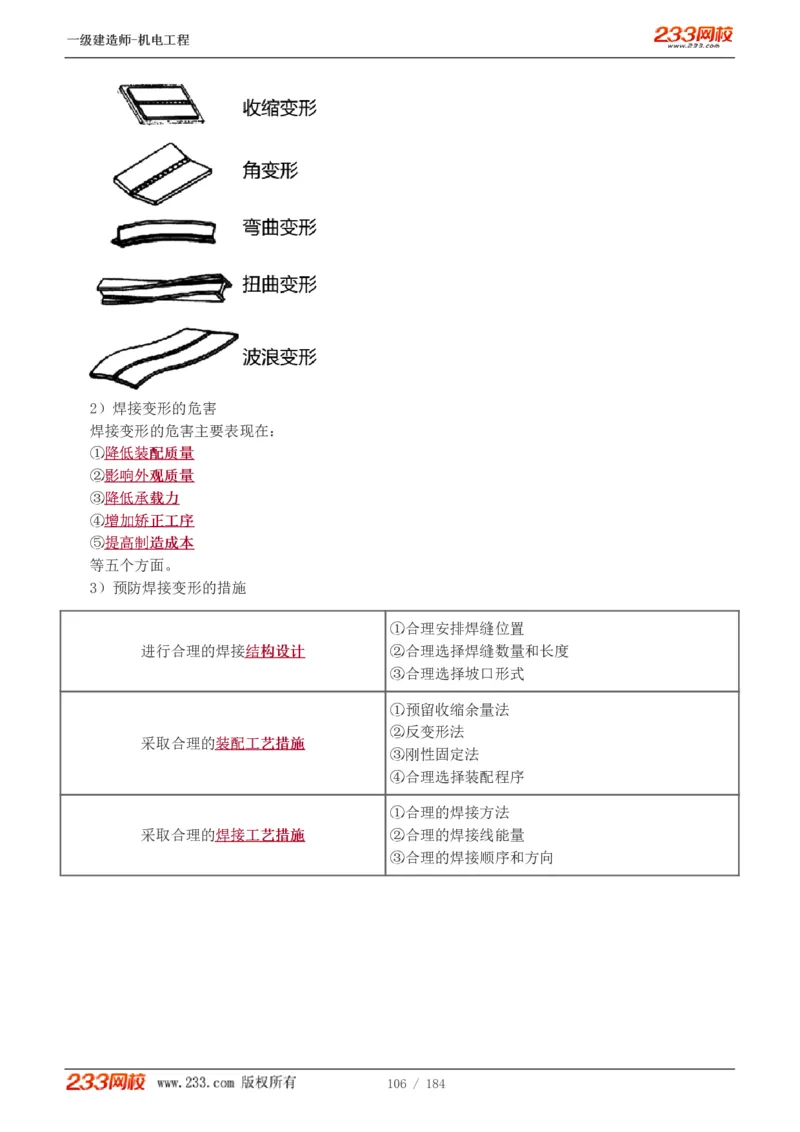

2）焊接变形的危害
焊接变形的危害主要表现在：
①降降低低装装配配质质量量
②影影响响外外观观质质量量
③降降低低承承载载力力
④增增加加矫矫正正工工序序
⑤提提高高制制造造成成本本
等五个方面。
3）预防焊接变形的措施
①合理安排焊缝位置
进行合理的焊接结结构构设设计计 ②合理选择焊缝数量和长度
③合理选择坡口形式
①预留收缩余量法
②反变形法
采取合理的装装配配工工艺艺措措施施
③刚性固定法
④合理选择装配程序
①合理的焊接方法
采取合理的焊焊接接工工艺艺措措施施 ②合理的焊接线能量
③合理的焊接顺序和方向
106 / 184一一级级建建造造师师--机机电电工工程程

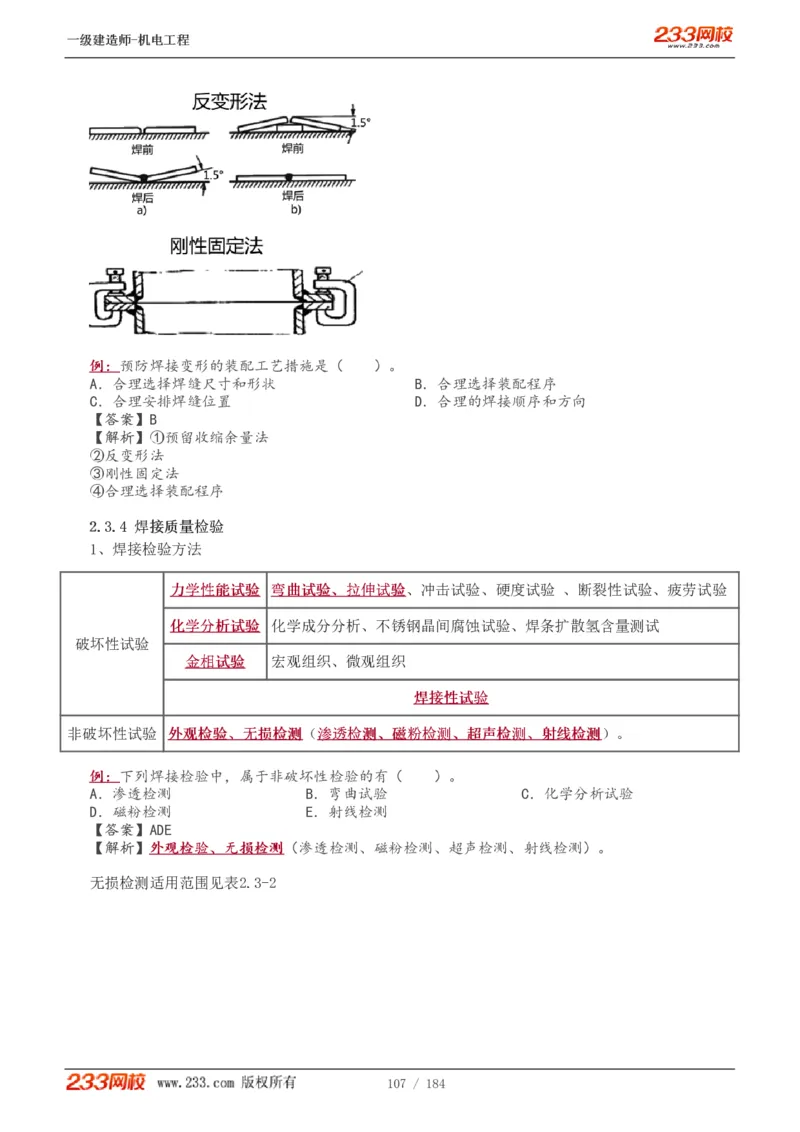

例例：：预防焊接变形的装配工艺措施是（ ）。
A．合理选择焊缝尺寸和形状 B．合理选择装配程序
C．合理安排焊缝位置 D．合理的焊接顺序和方向
【【答答案案】】B
【【解解析析】】①预留收缩余量法
②反变形法
③刚性固定法
④合理选择装配程序
22..33..44 焊焊接接质质量量检检验验
1、焊接检验方法
力力学学性性能能试试验验 弯弯曲曲试试验验、、拉拉伸伸试试验验、冲击试验、硬度试验 、断裂性试验、疲劳试验
化化学学分分析析试试验验 化学成分分析、不锈钢晶间腐蚀试验、焊条扩散氢含量测试
破坏性试验
金金相相试试验验 宏观组织、微观组织
焊焊接接性性试试验验
非破坏性试验 外外观观检检验验、、无无损损检检测测（渗渗透透检检测测、、磁磁粉粉检检测测、、超超声声检检测测、、射射线线检检测测）。
例例：：下列焊接检验中，属于非破坏性检验的有（ ）。
A．渗透检测 B．弯曲试验 C．化学分析试验
D．磁粉检测 E．射线检测
【【答答案案】】ADE
【【解解析析】】外外观观检检验验、、无无损损检检测测（渗透检测、磁粉检测、超声检测、射线检测）。

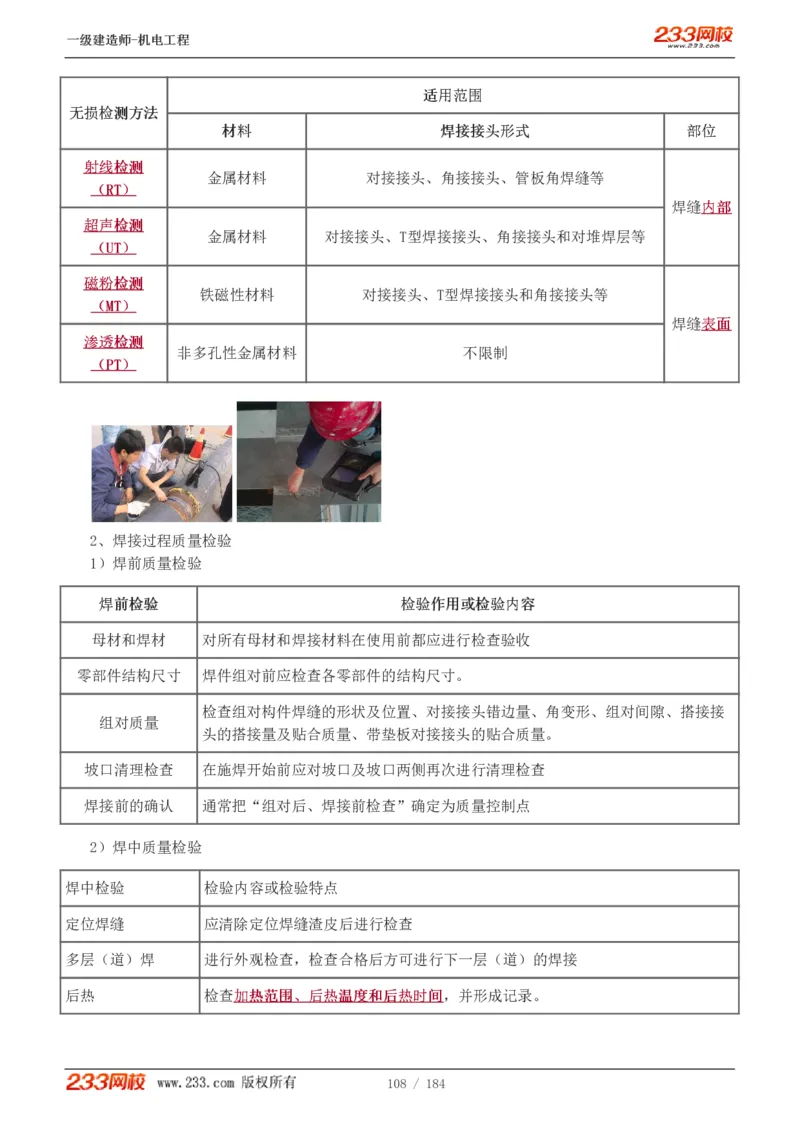

无损检测适用范围见表2.3-2
107 / 184一一级级建建造造师师--机机电电工工程程
适适用用范范围围
无无损损检检测测方方法法
材材料料 焊焊接接接接头头形形式式 部部位位
射射线线检检测测
金属材料 对接接头、角接接头、管板角焊缝等
（（RRTT））
焊缝内内部部
超超声声检检测测
金属材料 对接接头、T型焊接接头、角接接头和对堆焊层等
（（UUTT））
磁磁粉粉检检测测
铁磁性材料 对接接头、T型焊接接头和角接接头等
（（MMTT））
焊缝表表面面
渗渗透透检检测测
非多孔性金属材料 不限制
（（PPTT））
2、焊接过程质量检验
1）焊前质量检验
焊焊前前检检验验 检检验验作作用用或或检检验验内内容容
母材和焊材 对所有母材和焊接材料在使用前都应进行检查验收
零部件结构尺寸 焊件组对前应检查各零部件的结构尺寸。
检查组对构件焊缝的形状及位置、对接接头错边量、角变形、组对间隙、搭接接
组对质量
头的搭接量及贴合质量、带垫板对接接头的贴合质量。
坡口清理检查 在施焊开始前应对坡口及坡口两侧再次进行清理检查
焊接前的确认 通常把“组对后、焊接前检查”确定为质量控制点
2）焊中质量检验
焊中检验 检验内容或检验特点
定位焊缝 应清除定位焊缝渣皮后进行检查
多层（道）焊 进行外观检查，检查合格后方可进行下一层（道）的焊接
后热 检查加加热热范范围围、、后后热热温温度度和和后后热热时时间间，并形成记录。
108 / 184一一级级建建造造师师--机机电电工工程程

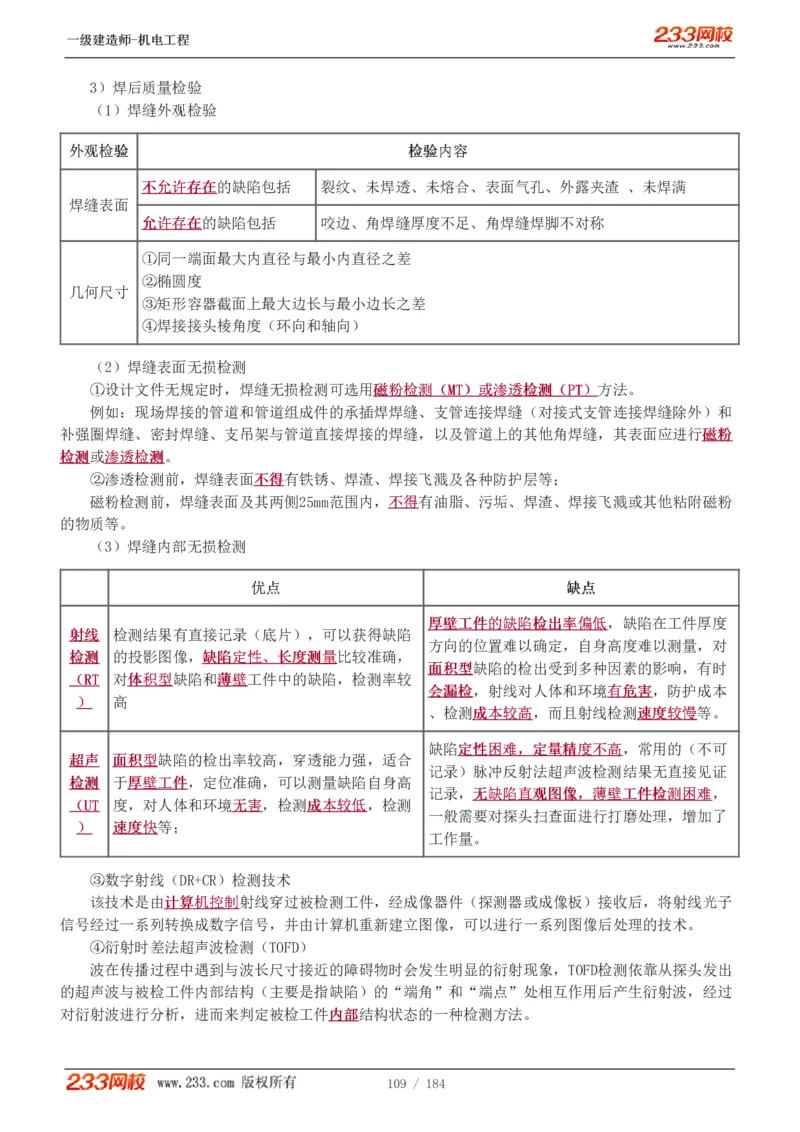

3）焊后质量检验
（1）焊缝外观检验
外外观观检检验验 检检验验内内容容
不不允允许许存存在在的缺陷包括 裂纹、未焊透、未熔合、表面气孔、外露夹渣 、未焊满
焊缝表面
允允许许存存在在的缺陷包括 咬边、角焊缝厚度不足、角焊缝焊脚不对称
①同一端面最大内直径与最小内直径之差
②椭圆度
几何尺寸
③矩形容器截面上最大边长与最小边长之差
④焊接接头棱角度（环向和轴向）
（2）焊缝表面无损检测
①设计文件无规定时，焊缝无损检测可选用磁磁粉粉检检测测（（MMTT））或或渗渗透透检检测测（（PPTT））方法。
例如：现场焊接的管道和管道组成件的承插焊焊缝、支管连接焊缝（对接式支管连接焊缝除外）和
补强圈焊缝、密封焊缝、支吊架与管道直接焊接的焊缝，以及管道上的其他角焊缝，其表面应进行磁磁粉粉
检检测测或渗渗透透检检测测。
②渗透检测前，焊缝表面不不得得有铁锈、焊渣、焊接飞溅及各种防护层等；
磁粉检测前，焊缝表面及其两侧25mm范围内，不不得得有油脂、污垢、焊渣、焊接飞溅或其他粘附磁粉
的物质等。
（3）焊缝内部无损检测
优优点点 缺缺点点
厚厚壁壁工工件件的的缺缺陷陷检检出出率率偏偏低低，缺陷在工件厚度
射射线线 检测结果有直接记录（底片），可以获得缺陷
方向的位置难以确定，自身高度难以测量，对
检检测测 的投影图像，缺缺陷陷定定性性、、长长度度测测量量比较准确，
面面积积型型缺陷的检出受到多种因素的影响，有时
（（RRTT 对体体积积型型缺陷和薄薄壁壁工件中的缺陷，检测率较
会会漏漏检检，射线对人体和环境有有危危害害，防护成本
）） 高
、检测成成本本较较高高，而且射线检测速速度度较较慢慢等。
缺陷定定性性困困难难，，定定量量精精度度不不高高，常用的（不可
超超声声 面面积积型型缺陷的检出率较高，穿透能力强，适合
记录）脉冲反射法超声波检测结果无直接见证
检检测测 于厚厚壁壁工工件件，定位准确，可以测量缺陷自身高
记录，无无缺缺陷陷直直观观图图像像，，薄薄壁壁工工件件检检测测困困难难，
（（UUTT 度，对人体和环境无无害害，检测成成本本较较低低，检测
一般需要对探头扫查面进行打磨处理，增加了
）） 速速度度快快等；
工作量。
③数字射线（DR+CR）检测技术
该技术是由计计算算机机控控制制射线穿过被检测工件，经成像器件（探测器或成像板）接收后，将射线光子
信号经过一系列转换成数字信号，并由计算机重新建立图像，可以进行一系列图像后处理的技术。
④衍射时差法超声波检测（TOFD）
波在传播过程中遇到与波长尺寸接近的障碍物时会发生明显的衍射现象，TOFD检测依靠从探头发出
的超声波与被检工件内部结构（主要是指缺陷）的“端角”和“端点”处相互作用后产生衍射波，经过
对衍射波进行分析，进而来判定被检工件内内部部结构状态的一种检测方法。
109 / 184一一级级建建造造师师--机机电电工工程程

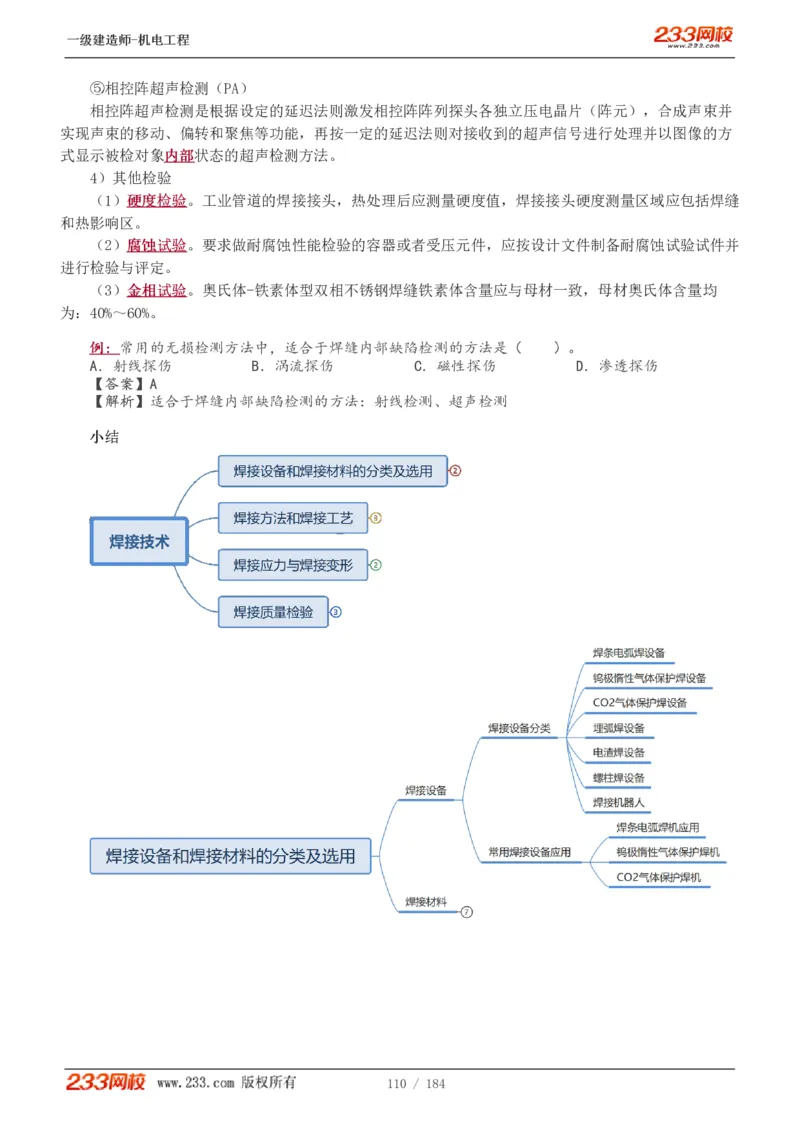

⑤相控阵超声检测（PA）
相控阵超声检测是根据设定的延迟法则激发相控阵阵列探头各独立压电晶片（阵元），合成声束并
实现声束的移动、偏转和聚焦等功能，再按一定的延迟法则对接收到的超声信号进行处理并以图像的方
式显示被检对象内内部部状态的超声检测方法。
4）其他检验
（1）硬硬度度检检验验。工业管道的焊接接头，热处理后应测量硬度值，焊接接头硬度测量区域应包括焊缝
和热影响区。
（2）腐腐蚀蚀试试验验。要求做耐腐蚀性能检验的容器或者受压元件，应按设计文件制备耐腐蚀试验试件并
进行检验与评定。
（3）金金相相试试验验。奥氏体-铁素体型双相不锈钢焊缝铁素体含量应与母材一致，母材奥氏体含量均
为：40%～60%。
例例：：常用的无损检测方法中，适合于焊缝内部缺陷检测的方法是（ ）。
A．射线探伤 B．涡流探伤 C．磁性探伤 D．渗透探伤
【【答答案案】】A
【【解解析析】】适合于焊缝内部缺陷检测的方法：射线检测、超声检测

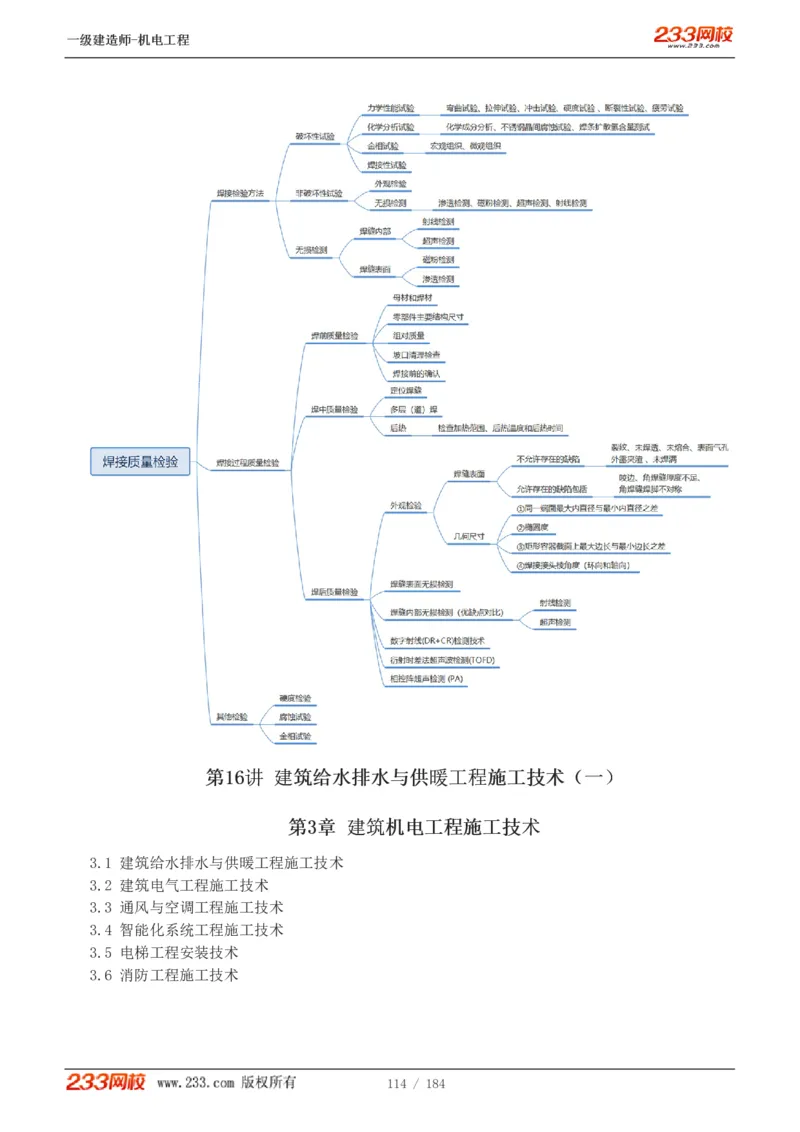

小小结结
110 / 184一一级级建建造造师师--机机电电工工程程

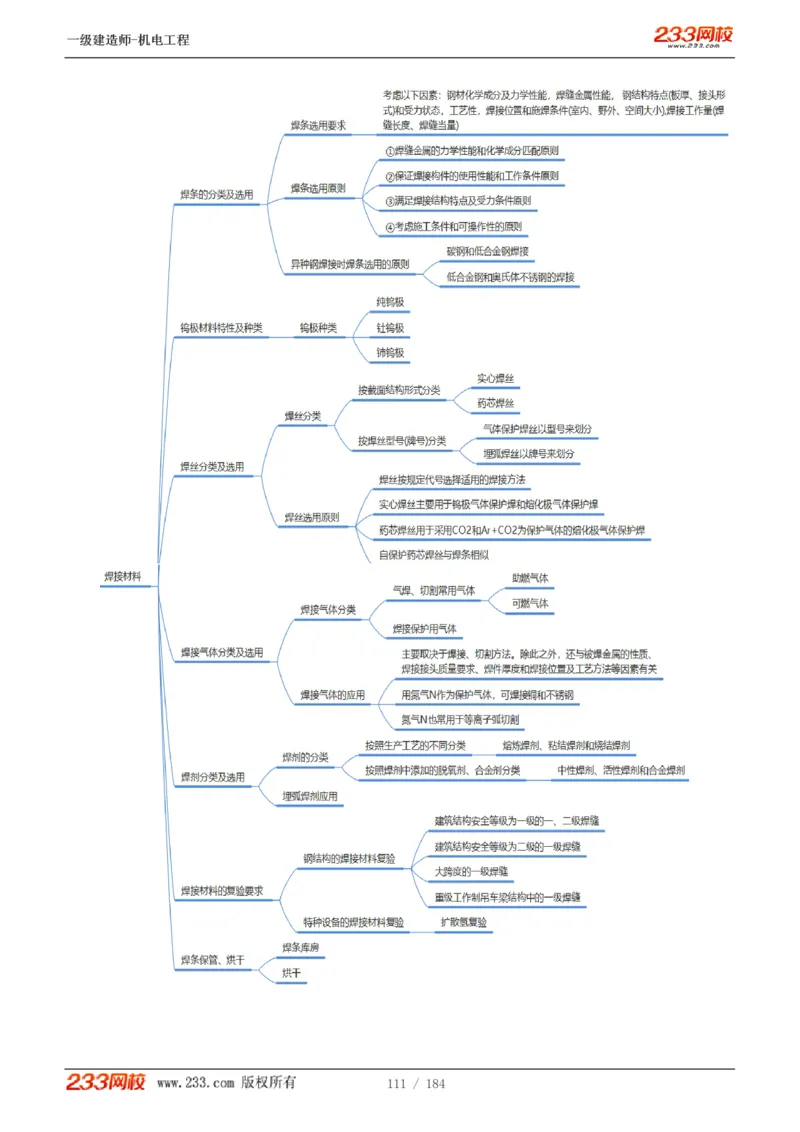

111 / 184一一级级建建造造师师--机机电电工工程程

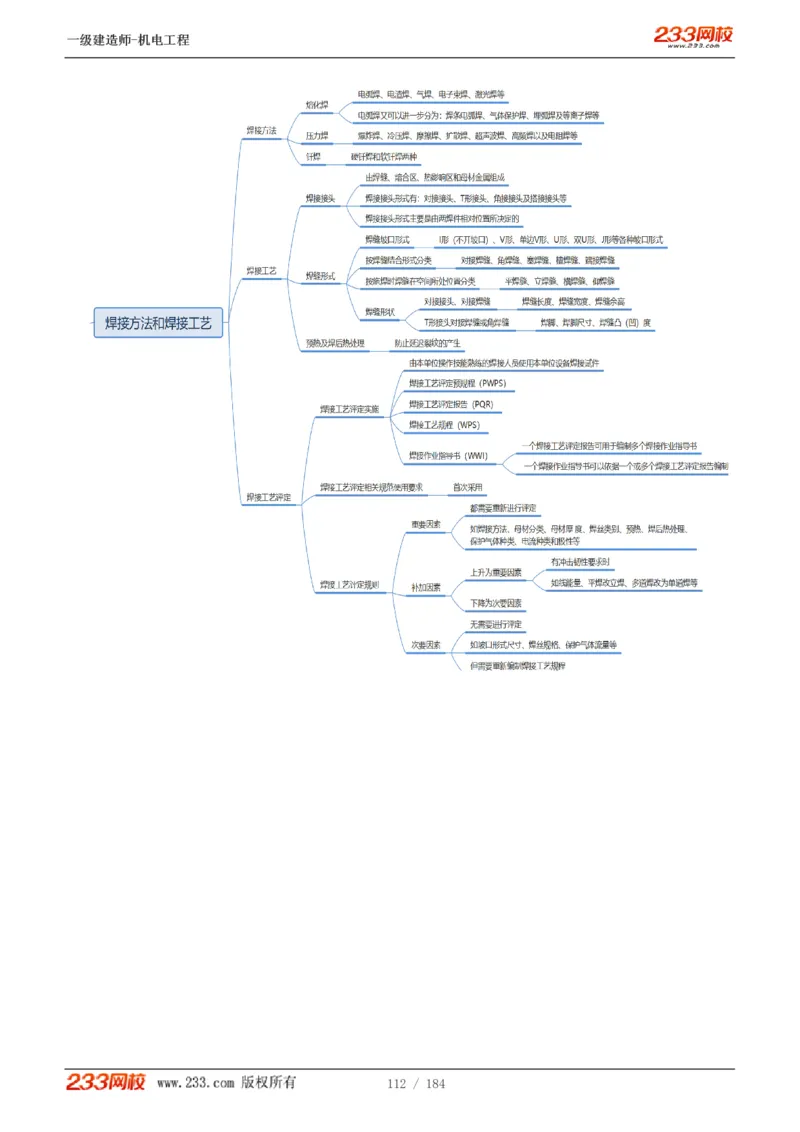

112 / 184一一级级建建造造师师--机机电电工工程程

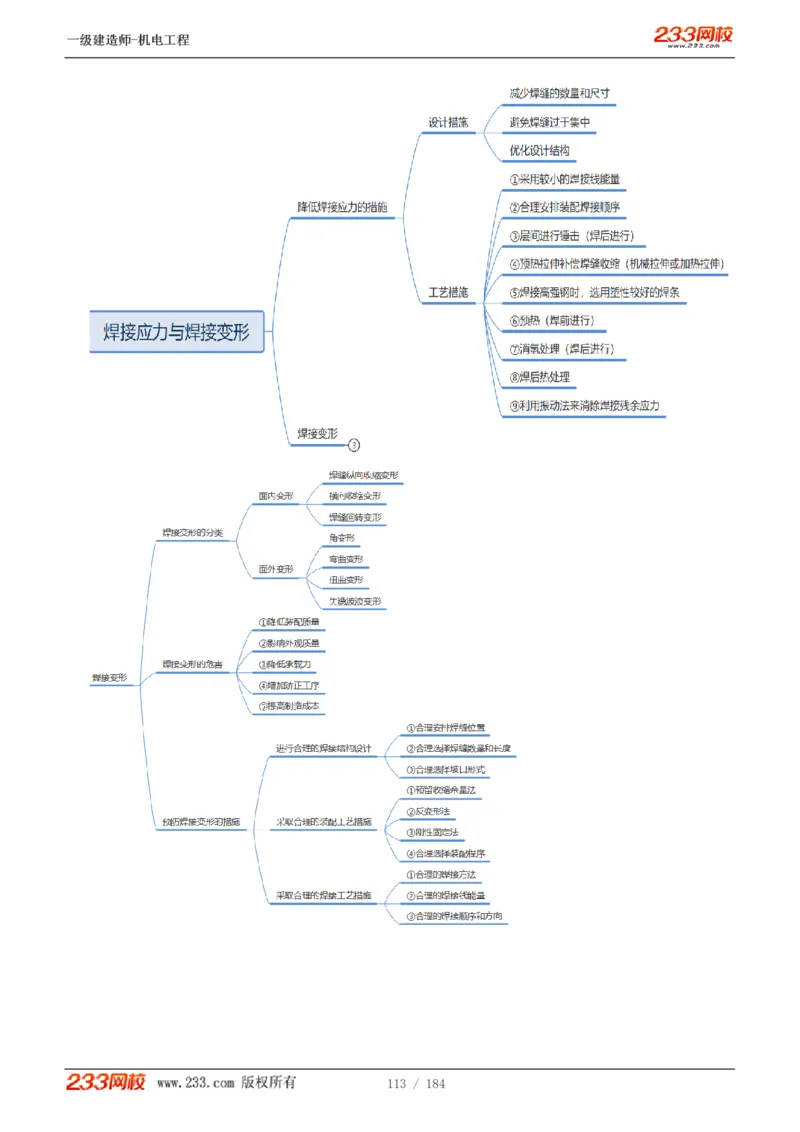

113 / 184一一级级建建造造师师--机机电电工工程程
第第1166讲讲 建建筑筑给给水水排排水水与与供供暖暖工工程程施施工工技技术术（（一一））
第第33章章 建建筑筑机机电电工工程程施施工工技技术术
3.1 建筑给水排水与供暖工程施工技术
3.2 建筑电气工程施工技术
3.3 通风与空调工程施工技术
3.4 智能化系统工程施工技术
3.5 电梯工程安装技术
3.6 消防工程施工技术
114 / 184一一级级建建造造师师--机机电电工工程程

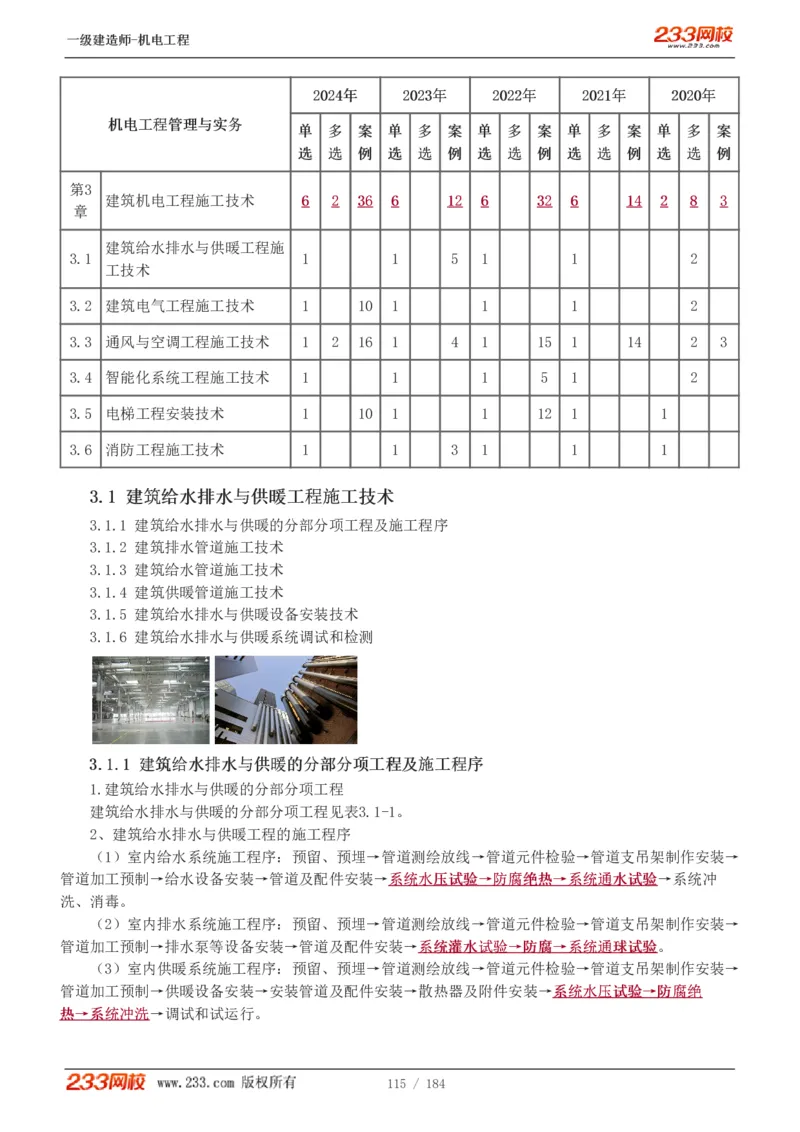

22002244年年 22002233年年 22002222年年 22002211年年 22002200年年
机机电电工工程程管管理理与与实实务务
单单 多多 案案 单单 多多 案案 单单 多多 案案 单单 多多 案案 单单 多多 案案
选选 选选 例例 选选 选选 例例 选选 选选 例例 选选 选选 例例 选选 选选 例例
第3
建筑机电工程施工技术 66 22 3366 66 1122 66 3322 66 1144 22 88 33
章
建筑给水排水与供暖工程施
3.1 1 1 5 1 1 2
工技术
3.2 建筑电气工程施工技术 1 10 1 1 1 2
3.3 通风与空调工程施工技术 1 2 16 1 4 1 15 1 14 2 3
3.4 智能化系统工程施工技术 1 1 1 5 1 2
3.5 电梯工程安装技术 1 10 1 1 12 1 1
3.6 消防工程施工技术 1 1 3 1 1 1
33..11 建建筑筑给给水水排排水水与与供供暖暖工工程程施施工工技技术术
3.1.1 建筑给水排水与供暖的分部分项工程及施工程序
3.1.2 建筑排水管道施工技术
3.1.3 建筑给水管道施工技术
3.1.4 建筑供暖管道施工技术
3.1.5 建筑给水排水与供暖设备安装技术
3.1.6 建筑给水排水与供暖系统调试和检测
33..11..11 建建筑筑给给水水排排水水与与供供暖暖的的分分部部分分项项工工程程及及施施工工程程序序
1.建筑给水排水与供暖的分部分项工程
建筑给水排水与供暖的分部分项工程见表3.1-1。
2、建筑给水排水与供暖工程的施工程序
（1）室内给水系统施工程序：预留、预埋→管道测绘放线→管道元件检验→管道支吊架制作安装→
管道加工预制→给水设备安装→管道及配件安装→系系统统水水压压试试验验→→防防腐腐绝绝热热→→系系统统通通水水试试验验→系统冲
洗、消毒。
（2）室内排水系统施工程序：预留、预埋→管道测绘放线→管道元件检验→管道支吊架制作安装→
管道加工预制→排水泵等设备安装→管道及配件安装→系系统统灌灌水水试试验验→→防防腐腐→→系系统统通通球球试试验验。
（3）室内供暖系统施工程序：预留、预埋→管道测绘放线→管道元件检验→管道支吊架制作安装→
管道加工预制→供暖设备安装→安装管道及配件安装→散热器及附件安装→系系统统水水压压试试验验→→防防腐腐绝绝
热热→→系系统统冲冲洗洗→调试和试运行。
115 / 184一一级级建建造造师师--机机电电工工程程

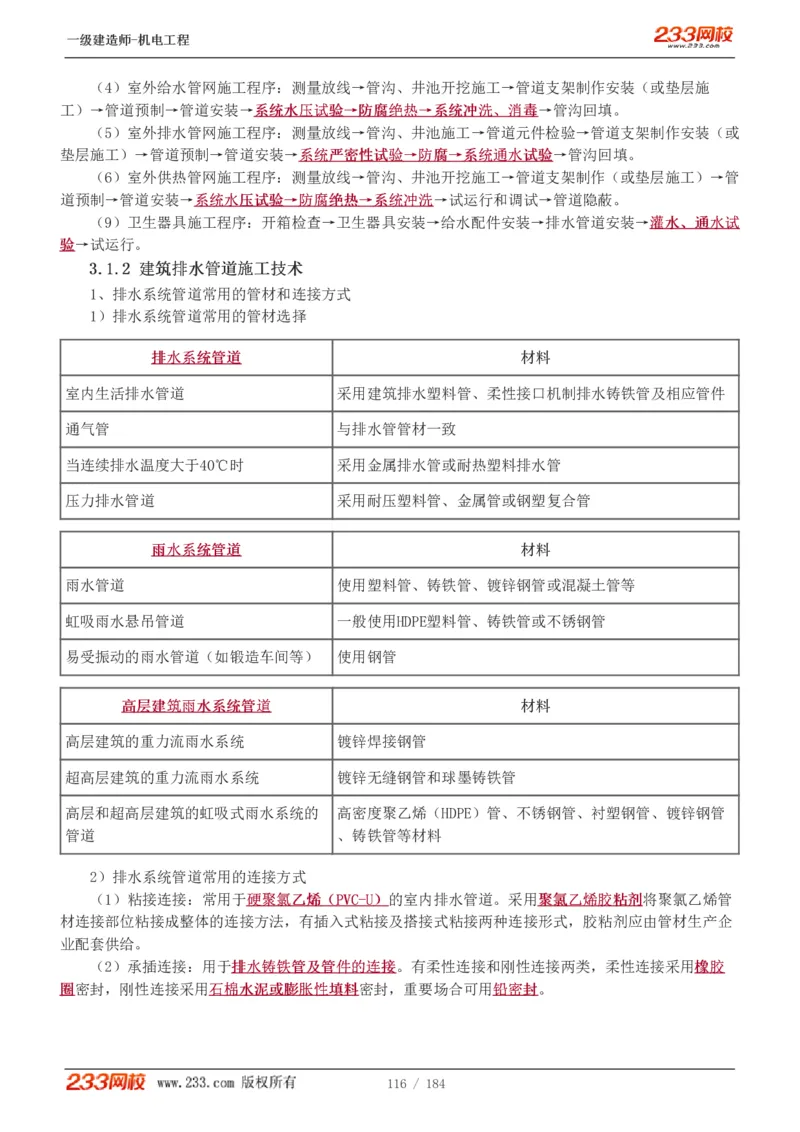

（4）室外给水管网施工程序：测量放线→管沟、井池开挖施工→管道支架制作安装（或垫层施
工）→管道预制→管道安装→系系统统水水压压试试验验→→防防腐腐绝绝热热→→系系统统冲冲洗洗、、消消毒毒→管沟回填。
（5）室外排水管网施工程序：测量放线→管沟、井池施工→管道元件检验→管道支架制作安装（或
垫层施工）→管道预制→管道安装→系系统统严严密密性性试试验验→→防防腐腐→→系系统统通通水水试试验验→管沟回填。
（6）室外供热管网施工程序：测量放线→管沟、井池开挖施工→管道支架制作（或垫层施工）→管
道预制→管道安装→系系统统水水压压试试验验→→防防腐腐绝绝热热→→系系统统冲冲洗洗→试运行和调试→管道隐蔽。
（9）卫生器具施工程序：开箱检查→卫生器具安装→给水配件安装→排水管道安装→灌灌水水、、通通水水试试
验验→试运行。
33..11..22 建建筑筑排排水水管管道道施施工工技技术术
1、排水系统管道常用的管材和连接方式
1）排水系统管道常用的管材选择
排排水水系系统统管管道道 材材料料
室内生活排水管道 采用建筑排水塑料管、柔性接口机制排水铸铁管及相应管件
通气管 与排水管管材一致
当连续排水温度大于40℃时 采用金属排水管或耐热塑料排水管
压力排水管道 采用耐压塑料管、金属管或钢塑复合管
雨雨水水系系统统管管道道 材材料料
雨水管道 使用塑料管、铸铁管、镀锌钢管或混凝土管等
虹吸雨水悬吊管道 一般使用HDPE塑料管、铸铁管或不锈钢管
易受振动的雨水管道（如锻造车间等） 使用钢管
高高层层建建筑筑雨雨水水系系统统管管道道 材材料料
高层建筑的重力流雨水系统 镀锌焊接钢管
超高层建筑的重力流雨水系统 镀锌无缝钢管和球墨铸铁管
高层和超高层建筑的虹吸式雨水系统的 高密度聚乙烯（HDPE）管、不锈钢管、衬塑钢管、镀锌钢管
管道 、铸铁管等材料
2）排水系统管道常用的连接方式
（1）粘接连接：常用于硬硬聚聚氯氯乙乙烯烯（（PPVVCC--UU））的室内排水管道。采用聚聚氯氯乙乙烯烯胶胶粘粘剂剂将聚氯乙烯管
材连接部位粘接成整体的连接方法，有插入式粘接及搭接式粘接两种连接形式，胶粘剂应由管材生产企
业配套供给。
（2）承插连接：用于排排水水铸铸铁铁管管及及管管件件的的连连接接。有柔性连接和刚性连接两类，柔性连接采用橡橡胶胶
圈圈密封，刚性连接采用石石棉棉水水泥泥或或膨膨胀胀性性填填料料密封，重要场合可用铅铅密密封封。
116 / 184一一级级建建造造师师--机机电电工工程程

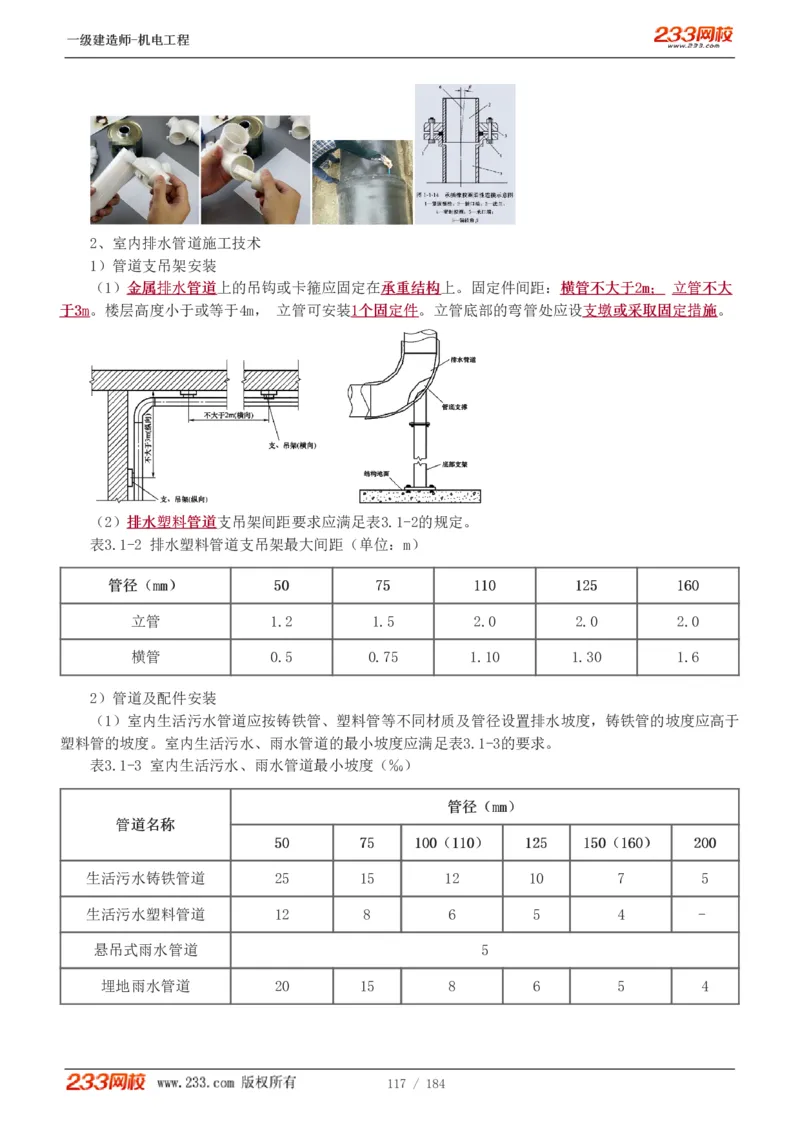

2、室内排水管道施工技术
1）管道支吊架安装
（1）金金属属排排水水管管道道上的吊钩或卡箍应固定在承承重重结结构构上。固定件间距：横横管管不不大大于于22mm；； 立立管管不不大大
于于33mm。楼层高度小于或等于4m， 立管可安装11个个固固定定件件。立管底部的弯管处应设支支墩墩或或采采取取固固定定措措施施。
（2）排排水水塑塑料料管管道道支吊架间距要求应满足表3.1-2的规定。
表3.1-2 排水塑料管道支吊架最大间距（单位：m）
管管径径（（mmmm）） 5500 7755 111100 112255 116600
立管 1.2 1.5 2.0 2.0 2.0
横管 0.5 0.75 1.10 1.30 1.6
2）管道及配件安装
（1）室内生活污水管道应按铸铁管、塑料管等不同材质及管径设置排水坡度，铸铁管的坡度应高于
塑料管的坡度。室内生活污水、雨水管道的最小坡度应满足表3.1-3的要求。
表3.1-3 室内生活污水、雨水管道最小坡度（‰）
管管径径（（mmmm））
管管道道名名称称
5500 7755 110000（（111100）） 112255 115500（（116600）） 220000
生活污水铸铁管道 25 15 12 10 7 5
生活污水塑料管道 12 8 6 5 4 -
悬吊式雨水管道 5
埋地雨水管道 20 15 8 6 5 4
117 / 184一一级级建建造造师师--机机电电工工程程

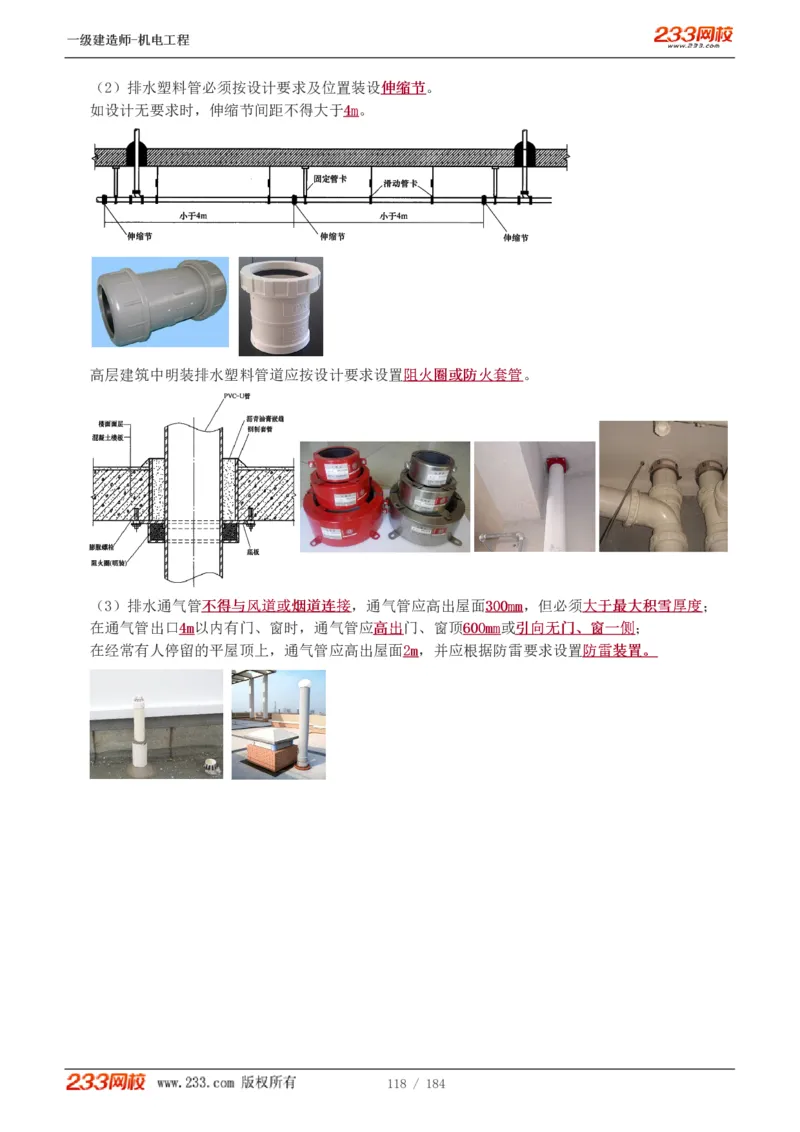

（2）排水塑料管必须按设计要求及位置装设伸伸缩缩节节。
如设计无要求时，伸缩节间距不得大于44mm。
高层建筑中明装排水塑料管道应按设计要求设置阻阻火火圈圈或或防防火火套套管管。
（3）排水通气管不不得得与与风风道道或或烟烟道道连连接接，通气管应高出屋面330000mmmm，但必须大大于于最最大大积积雪雪厚厚度度；
在通气管出口44mm以内有门、窗时，通气管应高高出出门、窗顶660000mmmm或引引向向无无门门、、窗窗一一侧侧；
在经常有人停留的平屋顶上，通气管应高出屋面22mm，并应根据防雷要求设置防防雷雷装装置置。。
118 / 184一一级级建建造造师师--机机电电工工程程

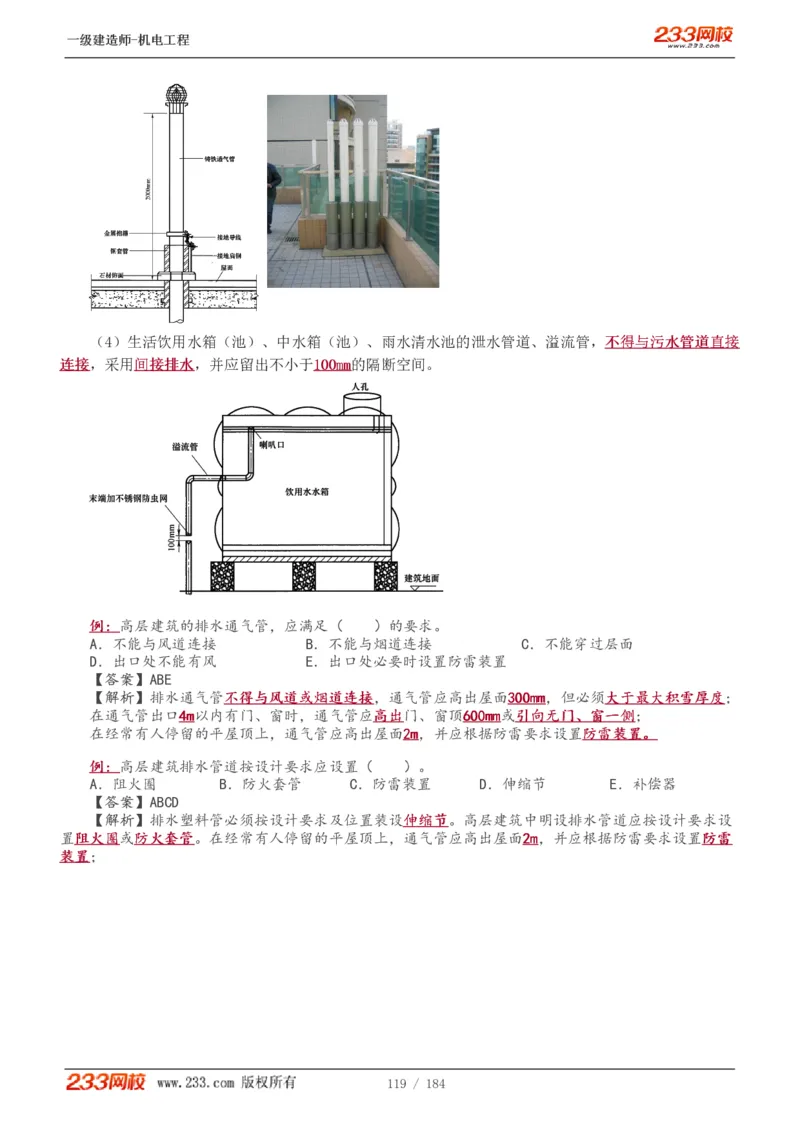

（4）生活饮用水箱（池）、中水箱（池）、雨水清水池的泄水管道、溢流管，不不得得与与污污水水管管道道直直接接
连连接接，采用间间接接排排水水，并应留出不小于110000mmmm的隔断空间。
例例：：高层建筑的排水通气管，应满足（ ）的要求。
A．不能与风道连接 B．不能与烟道连接 C．不能穿过层面
D．出口处不能有风 E．出口处必要时设置防雷装置
【【答答案案】】ABE
【【解解析析】】排水通气管不不得得与与风风道道或或烟烟道道连连接接，通气管应高出屋面330000mmmm，但必须大大于于最最大大积积雪雪厚厚度度；
在通气管出口44mm以内有门、窗时，通气管应高高出出门、窗顶660000mmmm或引引向向无无门门、、窗窗一一侧侧；
在经常有人停留的平屋顶上，通气管应高出屋面22mm，并应根据防雷要求设置防防雷雷装装置置。。
例例：：高层建筑排水管道按设计要求应设置（ ）。
A．阻火圈 B．防火套管 C．防雷装置 D．伸缩节 E．补偿器
【【答答案案】】ABCD
【【解解析析】】排水塑料管必须按设计要求及位置装设伸伸缩缩节节。高层建筑中明设排水管道应按设计要求设
置阻阻火火圈圈或防防火火套套管管。在经常有人停留的平屋顶上，通气管应高出屋面22mm，并应根据防雷要求设置防防雷雷
装装置置；
119 / 184一一级级建建造造师师--机机电电工工程程

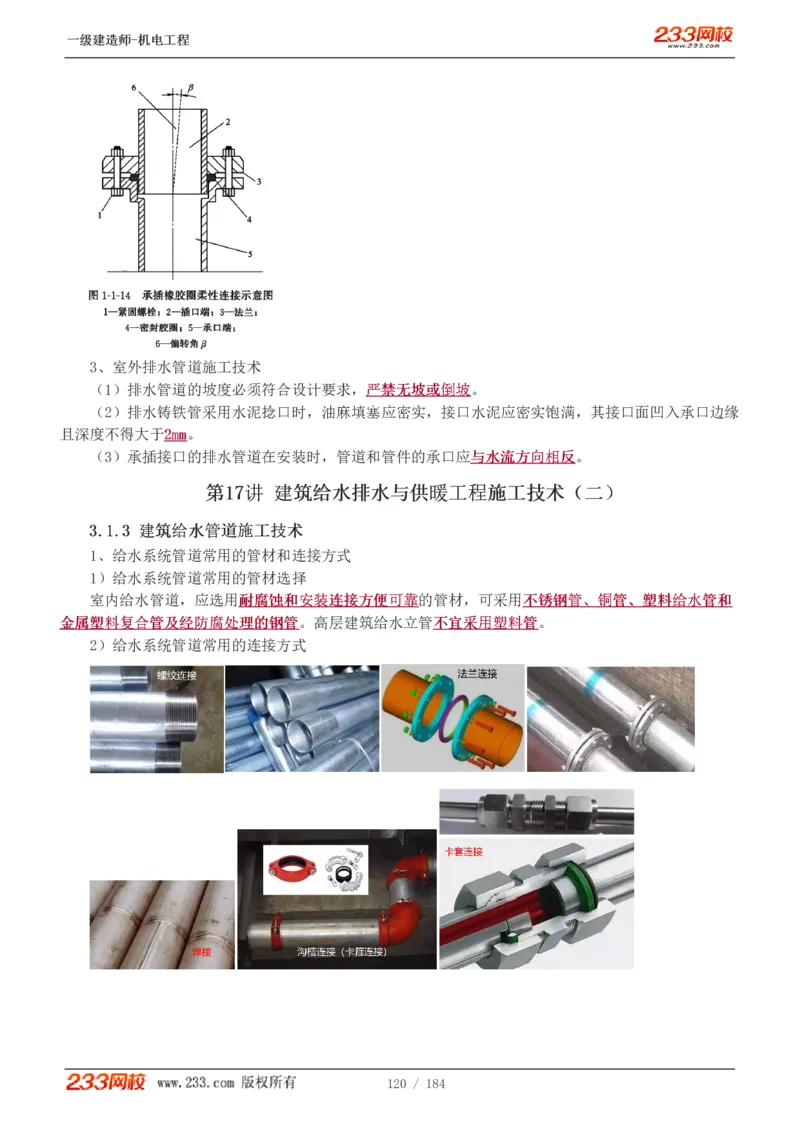

3、室外排水管道施工技术
（1）排水管道的坡度必须符合设计要求，严严禁禁无无坡坡或或倒倒坡坡。
（2）排水铸铁管采用水泥捻口时，油麻填塞应密实，接口水泥应密实饱满，其接口面凹入承口边缘
且深度不得大于22mmmm。
（3）承插接口的排水管道在安装时，管道和管件的承口应与与水水流流方方向向相相反反。
第第1177讲讲 建建筑筑给给水水排排水水与与供供暖暖工工程程施施工工技技术术（（二二））
33..11..33 建建筑筑给给水水管管道道施施工工技技术术
1、给水系统管道常用的管材和连接方式
1）给水系统管道常用的管材选择
室内给水管道，应选用耐耐腐腐蚀蚀和和安安装装连连接接方方便便可可靠靠的管材，可采用不不锈锈钢钢管管、、铜铜管管、、塑塑料料给给水水管管和和
金金属属塑塑料料复复合合管管及及经经防防腐腐处处理理的的钢钢管管。高层建筑给水立管不不宜宜采采用用塑塑料料管管。
2）给水系统管道常用的连接方式
120 / 184一一级级建建造造师师--机机电电工工程程

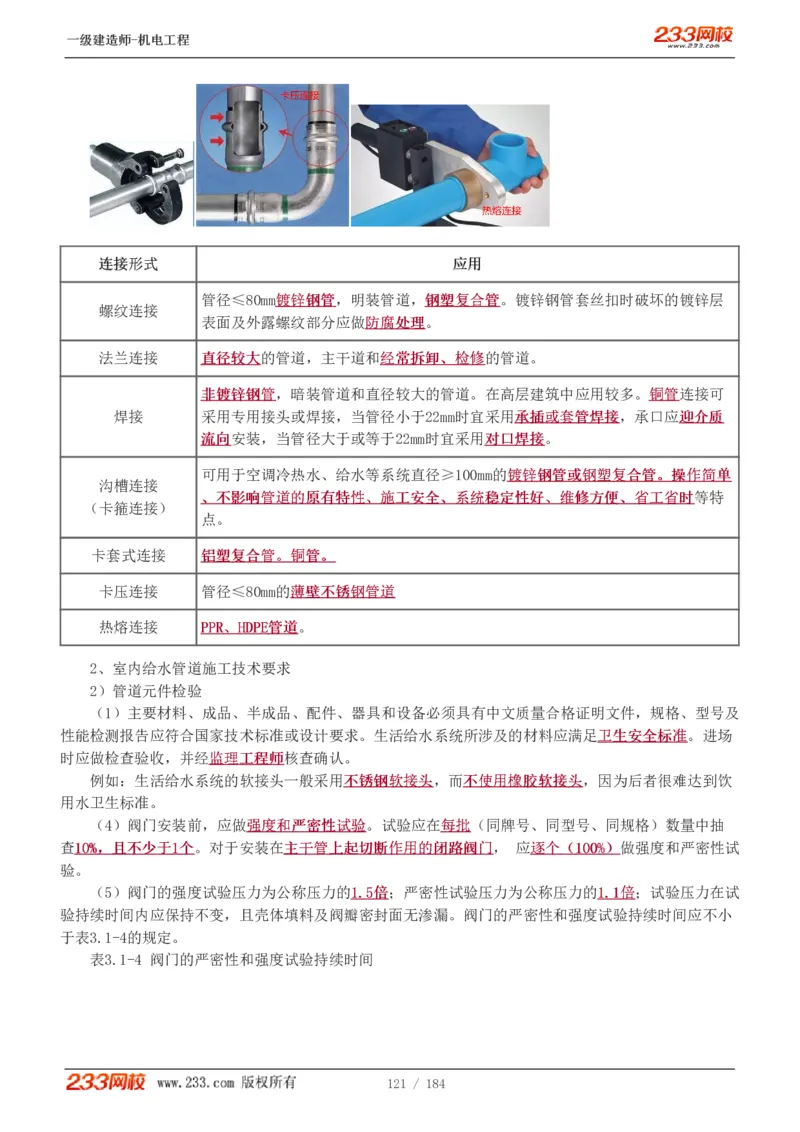

连连接接形形式式 应应用用
管径≤80mm镀镀锌锌钢钢管管，明装管道，钢钢塑塑复复合合管管。镀锌钢管套丝扣时破坏的镀锌层
螺纹连接
表面及外露螺纹部分应做防防腐腐处处理理。
法兰连接 直直径径较较大大的管道，主干道和经经常常拆拆卸卸、、检检修修的管道。
非非镀镀锌锌钢钢管管，暗装管道和直径较大的管道。在高层建筑中应用较多。铜铜管管连接可
焊接 采用专用接头或焊接，当管径小于22mm时宜采用承承插插或或套套管管焊焊接接，承口应迎迎介介质质
流流向向安装，当管径大于或等于22mm时宜采用对对口口焊焊接接。
可用于空调冷热水、给水等系统直径≥100mm的镀镀锌锌钢钢管管或或钢钢塑塑复复合合管管。。操操作作简简单单
沟槽连接
、、不不影影响响管管道道的的原原有有特特性性、、施施工工安安全全、、系系统统稳稳定定性性好好、、维维修修方方便便、、省省工工省省时时等特
（卡箍连接）
点。
卡套式连接 铝铝塑塑复复合合管管。。铜铜管管。。
卡压连接 管径≤80mm的薄薄壁壁不不锈锈钢钢管管道道
热熔连接 PPPPRR、、HHDDPPEE管管道道。
2、室内给水管道施工技术要求
2）管道元件检验
（1）主要材料、成品、半成品、配件、器具和设备必须具有中文质量合格证明文件，规格、型号及
性能检测报告应符合国家技术标准或设计要求。生活给水系统所涉及的材料应满足卫卫生生安安全全标标准准。进场
时应做检查验收，并经监监理理工工程程师师核查确认。
例如：生活给水系统的软接头一般采用不不锈锈钢钢软软接接头头，而不不使使用用橡橡胶胶软软接接头头，因为后者很难达到饮
用水卫生标准。
（4）阀门安装前，应做强强度度和和严严密密性性试试验验。试验应在每每批批（同牌号、同型号、同规格）数量中抽
查1100%%，，且且不不少少于于11个个。对于安装在主主干干管管上上起起切切断断作作用用的的闭闭路路阀阀门门， 应逐逐个个（（110000%%））做强度和严密性试
验。
（5）阀门的强度试验压力为公称压力的11..55倍倍；严密性试验压力为公称压力的11..11倍倍；试验压力在试
验持续时间内应保持不变，且壳体填料及阀瓣密封面无渗漏。阀门的严密性和强度试验持续时间应不小
于表3.1-4的规定。
表3.1-4 阀门的严密性和强度试验持续时间
121 / 184一一级级建建造造师师--机机电电工工程程

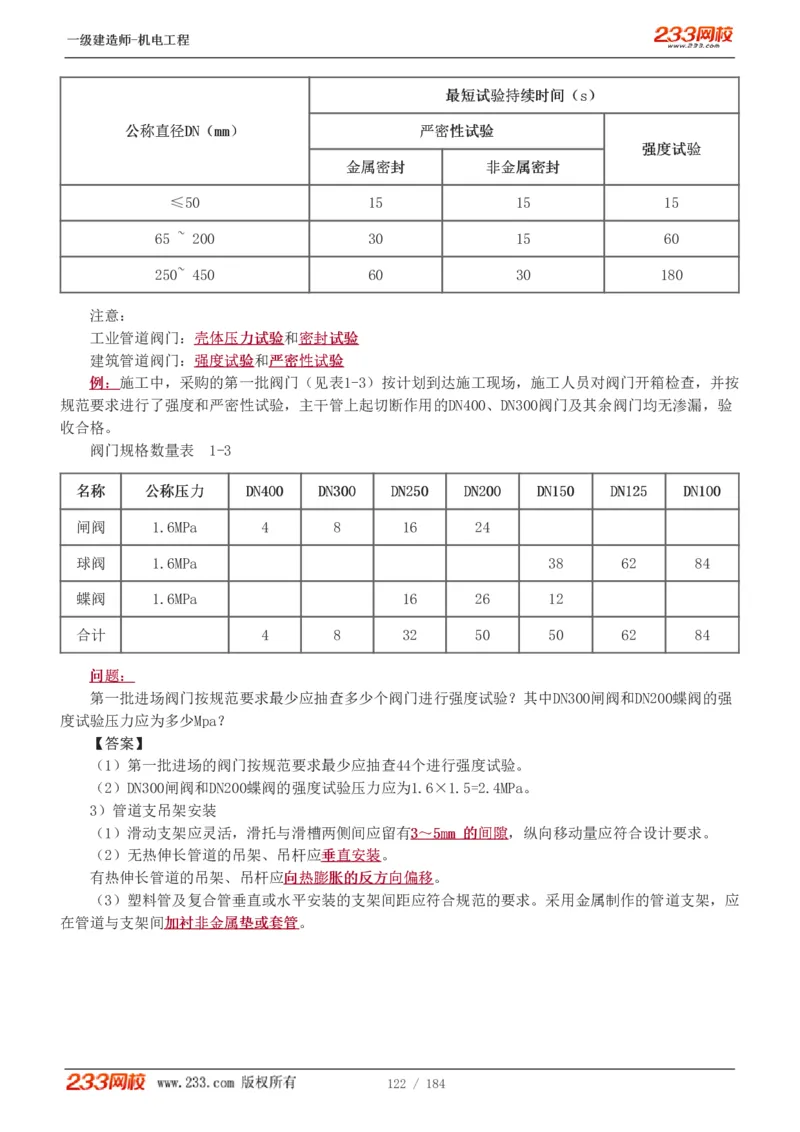

最最短短试试验验持持续续时时间间（（ss））
公公称称直直径径DDNN（（mmmm）） 严严密密性性试试验验
强强度度试试验验
金金属属密密封封 非非金金属属密密封封
≤50 15 15 15
65 ~ 200 30 15 60
250~ 450 60 30 180
注意：
工业管道阀门：壳壳体体压压力力试试验验和密密封封试试验验
建筑管道阀门：强强度度试试验验和严严密密性性试试验验
例例：：施工中，采购的第一批阀门（见表1-3）按计划到达施工现场，施工人员对阀门开箱检查，并按
规范要求进行了强度和严密性试验，主干管上起切断作用的DN400、DN300阀门及其余阀门均无渗漏，验
收合格。
阀门规格数量表 1-3
名名称称 公公称称压压力力 DDNN440000 DDNN330000 DDNN225500 DDNN220000 DDNN115500 DDNN112255 DDNN110000
闸阀 1.6MPa 4 8 16 24
球阀 1.6MPa 38 62 84
蝶阀 1.6MPa 16 26 12
合计 4 8 32 50 50 62 84
问问题题：：
第一批进场阀门按规范要求最少应抽查多少个阀门进行强度试验？其中DN300闸阀和DN200蝶阀的强
度试验压力应为多少Mpa？
【【答答案案】】
（1）第一批进场的阀门按规范要求最少应抽查44个进行强度试验。
（2）DN300闸阀和DN200蝶阀的强度试验压力应为1.6×1.5=2.4MPa。
3）管道支吊架安装
（1）滑动支架应灵活，滑托与滑槽两侧间应留有33～～55mmmm 的的间间隙隙，纵向移动量应符合设计要求。
（2）无热伸长管道的吊架、吊杆应垂垂直直安安装装。
有热伸长管道的吊架、吊杆应向向热热膨膨胀胀的的反反方方向向偏偏移移。
（3）塑料管及复合管垂直或水平安装的支架间距应符合规范的要求。采用金属制作的管道支架，应
在管道与支架间加加衬衬非非金金属属垫垫或或套套管管。
122 / 184一一级级建建造造师师--机机电电工工程程

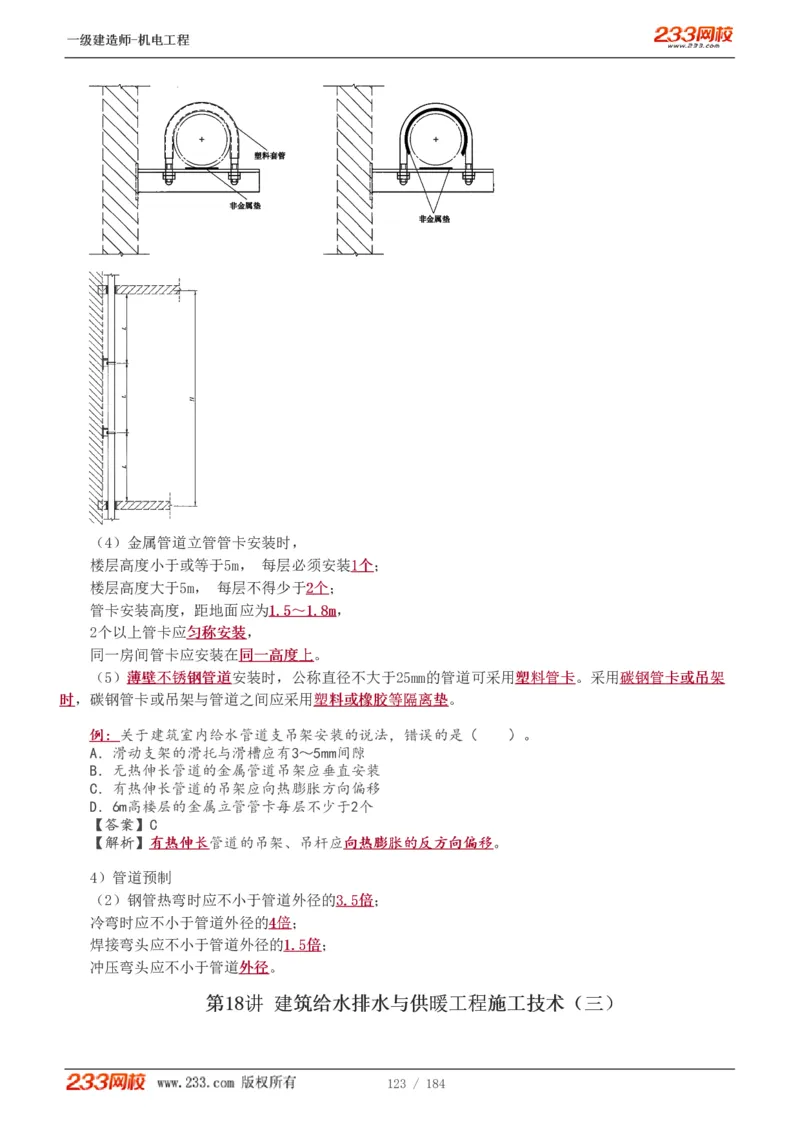

（4）金属管道立管管卡安装时，
楼层高度小于或等于5m， 每层必须安装11个个；
楼层高度大于5m， 每层不得少于22个个；
管卡安装高度，距地面应为11..55～～11..88mm，
2个以上管卡应匀匀称称安安装装，
同一房间管卡应安装在同同一一高高度度上上。
（5）薄薄壁壁不不锈锈钢钢管管道道安装时，公称直径不大于25mm的管道可采用塑塑料料管管卡卡。采用碳碳钢钢管管卡卡或或吊吊架架
时时，碳钢管卡或吊架与管道之间应采用塑塑料料或或橡橡胶胶等等隔隔离离垫垫。
例例：：关于建筑室内给水管道支吊架安装的说法，错误的是（ ）。
A．滑动支架的滑托与滑槽应有3～5mm间隙
B．无热伸长管道的金属管道吊架应垂直安装
C．有热伸长管道的吊架应向热膨胀方向偏移
D．6m高楼层的金属立管管卡每层不少于2个
【【答答案案】】C
【【解解析析】】有有热热伸伸长长管道的吊架、吊杆应向向热热膨膨胀胀的的反反方方向向偏偏移移。
4）管道预制
（2）钢管热弯时应不小于管道外径的33..55倍倍；
冷弯时应不小于管道外径的44倍倍；
焊接弯头应不小于管道外径的11..55倍倍；
冲压弯头应不小于管道外外径径。
第第1188讲讲 建建筑筑给给水水排排水水与与供供暖暖工工程程施施工工技技术术（（三三））
123 / 184一一级级建建造造师师--机机电电工工程程

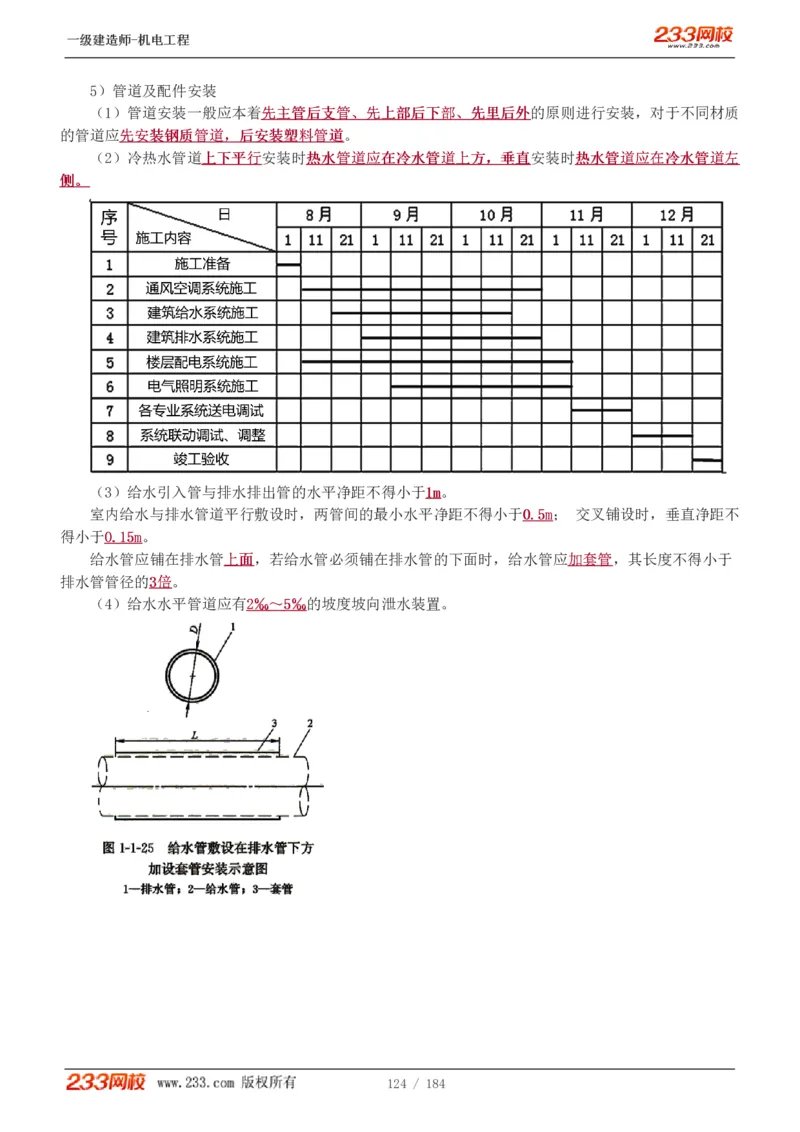

5）管道及配件安装
（1）管道安装一般应本着先先主主管管后后支支管管、、先先上上部部后后下下部部、、先先里里后后外外的原则进行安装，对于不同材质
的管道应先先安安装装钢钢质质管管道道，，后后安安装装塑塑料料管管道道。
（2）冷热水管道上上下下平平行行安装时热热水水管管道道应应在在冷冷水水管管道道上上方方，，垂垂直直安装时热热水水管管道道应应在在冷冷水水管管道道左左
侧侧。。
（3）给水引入管与排水排出管的水平净距不得小于11mm。
室内给水与排水管道平行敷设时，两管间的最小水平净距不得小于00..55mm； 交叉铺设时，垂直净距不
得小于00..1155mm。
给水管应铺在排水管上上面面，若给水管必须铺在排水管的下面时，给水管应加加套套管管，其长度不得小于
排水管管径的33倍倍。
（4）给水水平管道应有22‰‰～～55‰‰的坡度坡向泄水装置。
124 / 184一一级级建建造造师师--机机电电工工程程

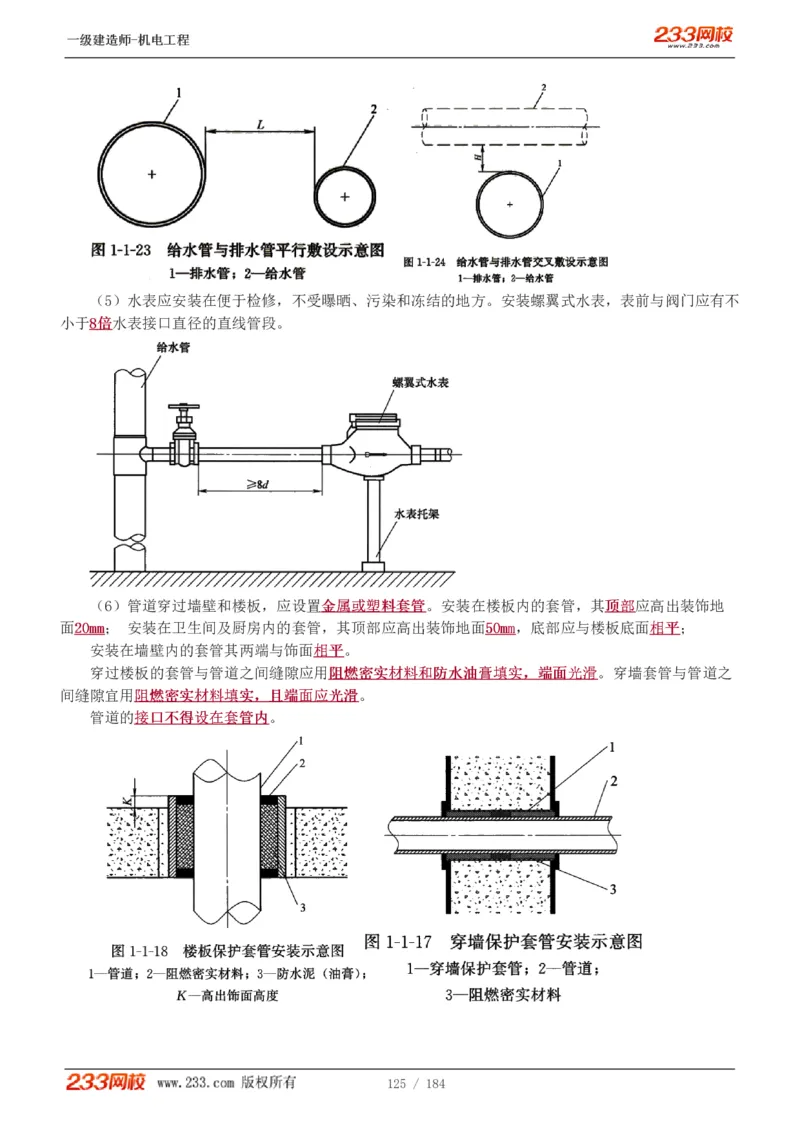

（5）水表应安装在便于检修，不受曝晒、污染和冻结的地方。安装螺翼式水表，表前与阀门应有不
小于88倍倍水表接口直径的直线管段。
（6）管道穿过墙壁和楼板，应设置金金属属或或塑塑料料套套管管。安装在楼板内的套管，其顶顶部部应高出装饰地
面2200mmmm； 安装在卫生间及厨房内的套管，其顶部应高出装饰地面5500mmmm，底部应与楼板底面相相平平；
安装在墙壁内的套管其两端与饰面相相平平。
穿过楼板的套管与管道之间缝隙应用阻阻燃燃密密实实材材料料和和防防水水油油膏膏填填实实，，端端面面光光滑滑。穿墙套管与管道之
间缝隙宜用阻阻燃燃密密实实材材料料填填实实，，且且端端面面应应光光滑滑。
管道的接接口口不不得得设设在在套套管管内内。
125 / 184一一级级建建造造师师--机机电电工工程程
6）防腐绝热
（1）室内直埋给水管道（塑料管道和复合管道除外）应做防防腐腐处处理理。埋地管道防腐层材质和结构应
符合设计要求。
（2）管道的防腐方法主要是涂涂漆漆。进行手工油漆涂刷时，漆层要厚薄均匀一致。多遍涂刷时，必须
在上一遍涂膜干燥后才可涂刷第二遍。
3、建筑饮用水供应工程施工技术要求
（1）建筑直饮水系统的管道必须采用与管材相适应的管件。直饮水系统所涉及的材料与设备必须满
足饮饮用用水水卫卫生生安全要求。
（2）建筑直饮水系统的管道应选用薄薄壁壁不不锈锈钢钢管管、、铜铜管管或或其其他他符符合合食食品品级级要要求求的的优优质质给给水水塑塑料料管管和和
优优质质钢钢塑塑复复合合管管。开水管道应选用工工作作温温度度大大于于110000℃℃的的金金属属管管道道。
（3）饮水器应用不不锈锈钢钢、、铜铜镀镀铬铬制制品品，其表面应光洁易于清洗。
4、室外给水管网施工技术要求
1）管沟、井室开挖
（1）管沟的沟底层应是原土层，或是夯实的回填土，沟底应平整，坡度应顺畅，不不得得有有尖尖硬硬的的物物
体体、、块块石石等等。
（2）如沟基为岩石、不易清除的块石或为砾石层时，沟沟底底应应下下挖挖110000～～220000mmmm， 填铺细细砂砂或或粒粒径径不不
大大于于55mmmm的的细细土土，夯实到沟底标高后，方可进行管道敷设。
2）管道安装
（1）给水管道与污水管道在不同标高平行敷设，其垂直间距在500mm以内时，给水管管径小于或等
于200mm的，管壁水平间距不不得得小小于于11..55mm； 管径大于200mm的，不得小于33mm。

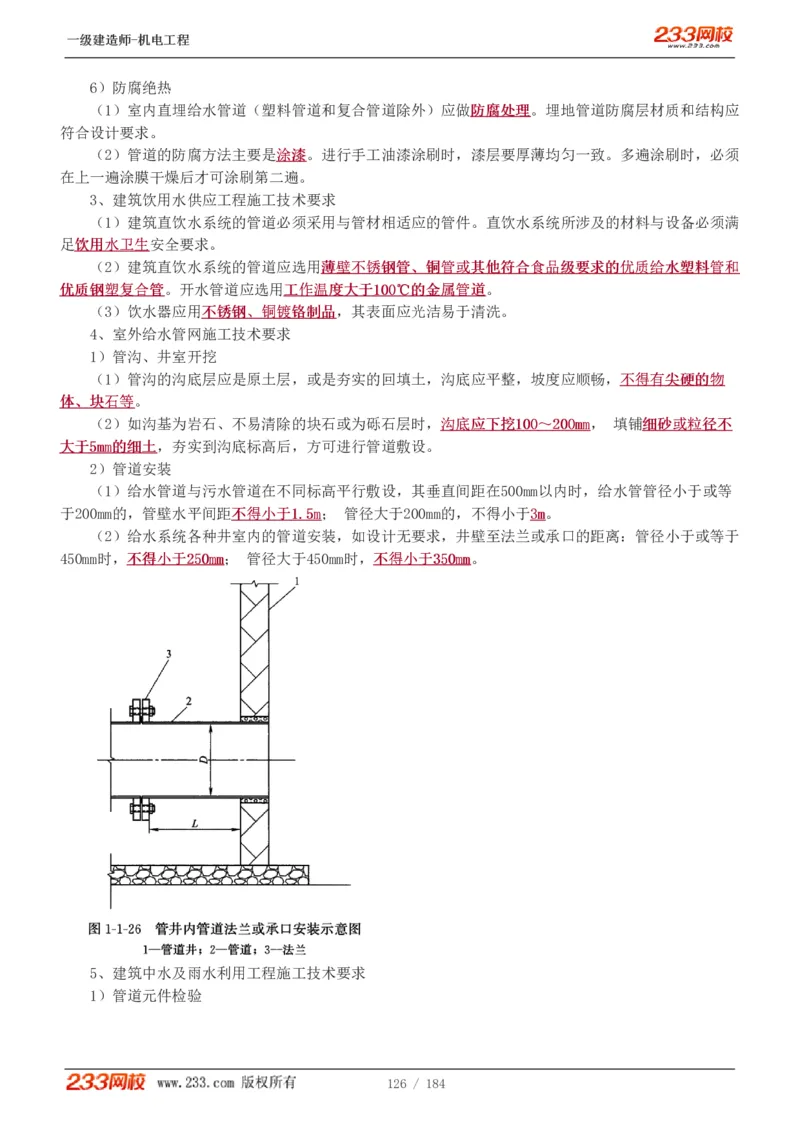

（2）给水系统各种井室内的管道安装，如设计无要求，井壁至法兰或承口的距离：管径小于或等于
450mm时，不不得得小小于于225500mmmm； 管径大于450mm时，不不得得小小于于335500mmmm。
5、建筑中水及雨水利用工程施工技术要求
1）管道元件检验
126 / 184一一级级建建造造师师--机机电电工工程程

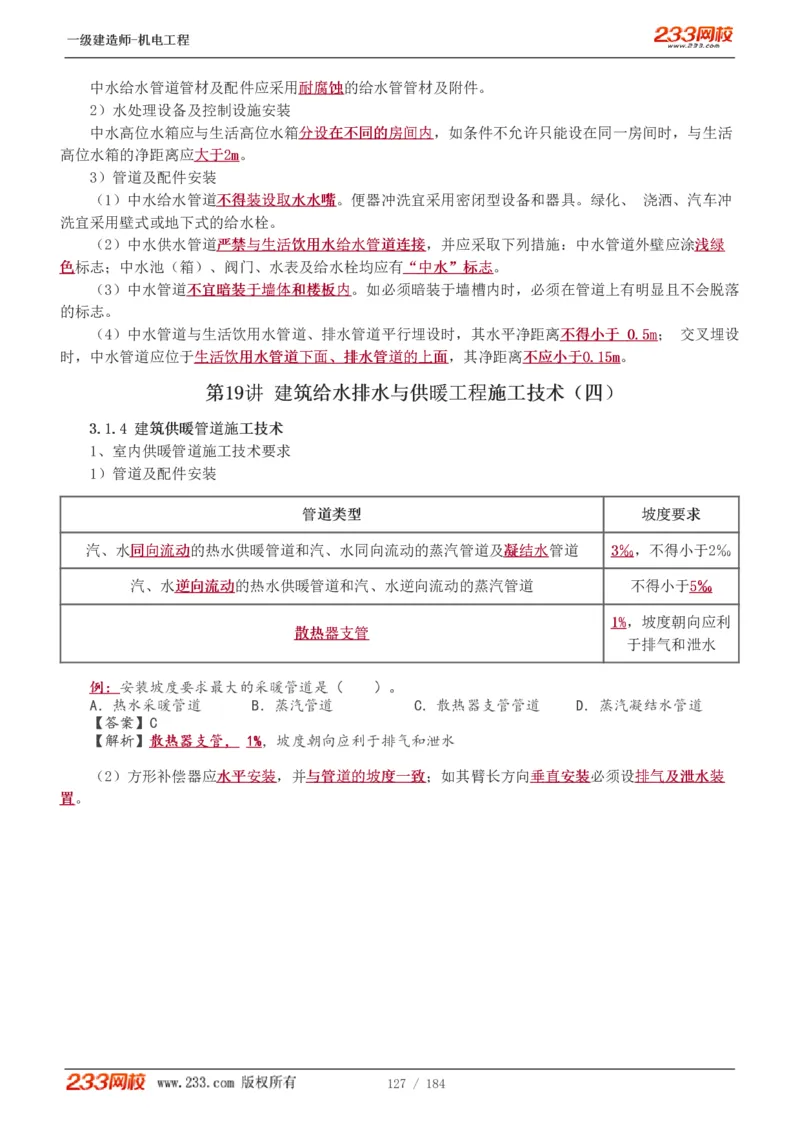

中水给水管道管材及配件应采用耐耐腐腐蚀蚀的给水管管材及附件。
2）水处理设备及控制设施安装
中水高位水箱应与生活高位水箱分分设设在在不不同同的的房房间间内内，如条件不允许只能设在同一房间时，与生活
高位水箱的净距离应大大于于22mm。
3）管道及配件安装
（1）中水给水管道不不得得装装设设取取水水水水嘴嘴。便器冲洗宜采用密闭型设备和器具。绿化、 浇洒、汽车冲
洗宜采用壁式或地下式的给水栓。
（2）中水供水管道严严禁禁与与生生活活饮饮用用水水给给水水管管道道连连接接，并应采取下列措施：中水管道外壁应涂浅浅绿绿
色色标志；中水池（箱）、阀门、水表及给水栓均应有““中中水水””标标志志。
（3）中水管道不不宜宜暗暗装装于于墙墙体体和和楼楼板板内内。如必须暗装于墙槽内时，必须在管道上有明显且不会脱落
的标志。
（4）中水管道与生活饮用水管道、排水管道平行埋设时，其水平净距离不不得得小小于于 00..55mm； 交叉埋设
时，中水管道应位于生生活活饮饮用用水水管管道道下下面面、、排排水水管管道道的的上上面面，其净距离不不应应小小于于00..1155mm。
第第1199讲讲 建建筑筑给给水水排排水水与与供供暖暖工工程程施施工工技技术术（（四四））
33..11..44 建建筑筑供供暖暖管管道道施施工工技技术术
1、室内供暖管道施工技术要求
1）管道及配件安装
管管道道类类型型 坡坡度度要要求求
汽、水同同向向流流动动的热水供暖管道和汽、水同向流动的蒸汽管道及凝凝结结水水管道 33‰‰，不得小于2‰
汽、水逆逆向向流流动动的热水供暖管道和汽、水逆向流动的蒸汽管道 不得小于55‰‰
11%%，坡度朝向应利
散散热热器器支支管管
于排气和泄水
例例：：安装坡度要求最大的采暖管道是（ ）。
A．热水采暖管道 B．蒸汽管道 C．散热器支管管道 D．蒸汽凝结水管道
【【答答案案】】C
【【解解析析】】散散热热器器支支管管，， 11%%，坡度朝向应利于排气和泄水
（2）方形补偿器应水水平平安安装装，并与与管管道道的的坡坡度度一一致致；如其臂长方向垂垂直直安安装装必须设排排气气及及泄泄水水装装
置置。
127 / 184一一级级建建造造师师--机机电电工工程程

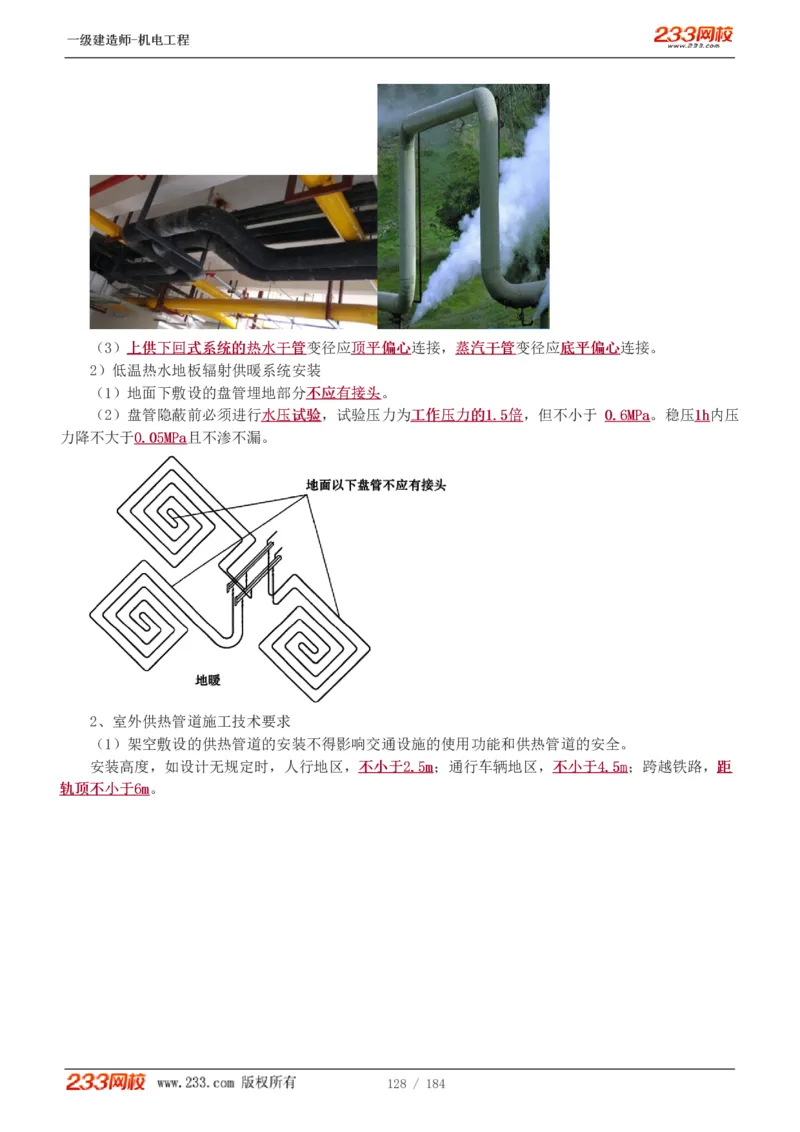

（3）上上供供下下回回式式系系统统的的热热水水干干管管变径应顶顶平平偏偏心心连接，蒸蒸汽汽干干管管变径应底底平平偏偏心心连接。
2）低温热水地板辐射供暖系统安装
（1）地面下敷设的盘管埋地部分不不应应有有接接头头。
（2）盘管隐蔽前必须进行水水压压试试验验，试验压力为工工作作压压力力的的11..55倍倍，但不小于 00..66MMPPaa。稳压11hh内压
力降不大于00..0055MMPPaa且不渗不漏。
2、室外供热管道施工技术要求

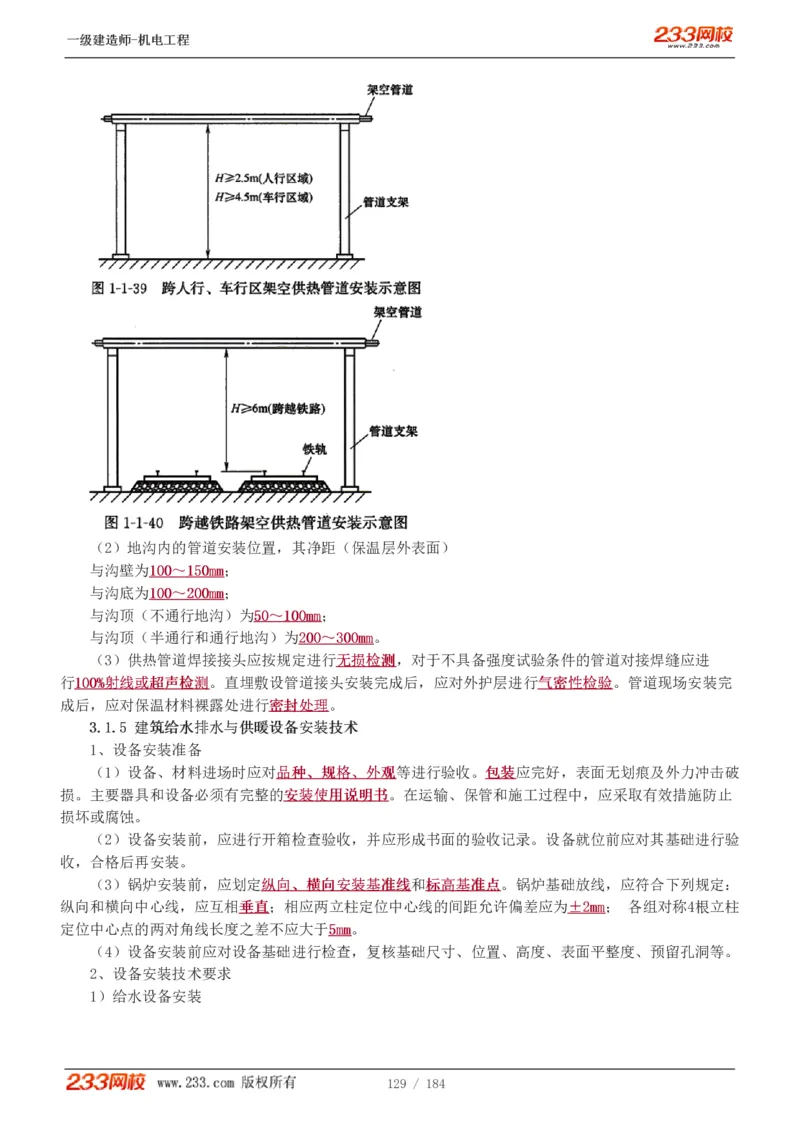

（1）架空敷设的供热管道的安装不得影响交通设施的使用功能和供热管道的安全。
安装高度，如设计无规定时，人行地区，不不小小于于22..55mm；通行车辆地区，不不小小于于44..55mm；跨越铁路，距距
轨轨顶顶不不小小于于66mm。
128 / 184一一级级建建造造师师--机机电电工工程程
（2）地沟内的管道安装位置，其净距（保温层外表面）
与沟壁为110000～～115500mmmm；
与沟底为110000～～220000mmmm；
与沟顶（不通行地沟）为5500～～110000mmmm；
与沟顶（半通行和通行地沟）为220000～～330000mmmm。
（3）供热管道焊接接头应按规定进行无无损损检检测测，对于不具备强度试验条件的管道对接焊缝应进
行110000%%射射线线或或超超声声检检测测。直埋敷设管道接头安装完成后，应对外护层进行气气密密性性检检验验。管道现场安装完
成后，应对保温材料裸露处进行密密封封处处理理。
33..11..55 建建筑筑给给水水排排水水与与供供暖暖设设备备安安装装技技术术
1、设备安装准备
（1）设备、材料进场时应对品品种种、、规规格格、、外外观观等进行验收。包包装装应完好，表面无划痕及外力冲击破
损。主要器具和设备必须有完整的安安装装使使用用说说明明书书。在运输、保管和施工过程中，应采取有效措施防止
损坏或腐蚀。
（2）设备安装前，应进行开箱检查验收，并应形成书面的验收记录。设备就位前应对其基础进行验
收，合格后再安装。
（3）锅炉安装前，应划定纵纵向向、、横横向向安安装装基基准准线线和标标高高基基准准点点。锅炉基础放线，应符合下列规定：
纵向和横向中心线，应互相垂垂直直；相应两立柱定位中心线的间距允许偏差应为±±22mmmm； 各组对称4根立柱
定位中心点的两对角线长度之差不应大于55mmmm。
（4）设备安装前应对设备基础进行检查，复核基础尺寸、位置、高度、表面平整度、预留孔洞等。
2、设备安装技术要求
1）给水设备安装
129 / 184一一级级建建造造师师--机机电电工工程程

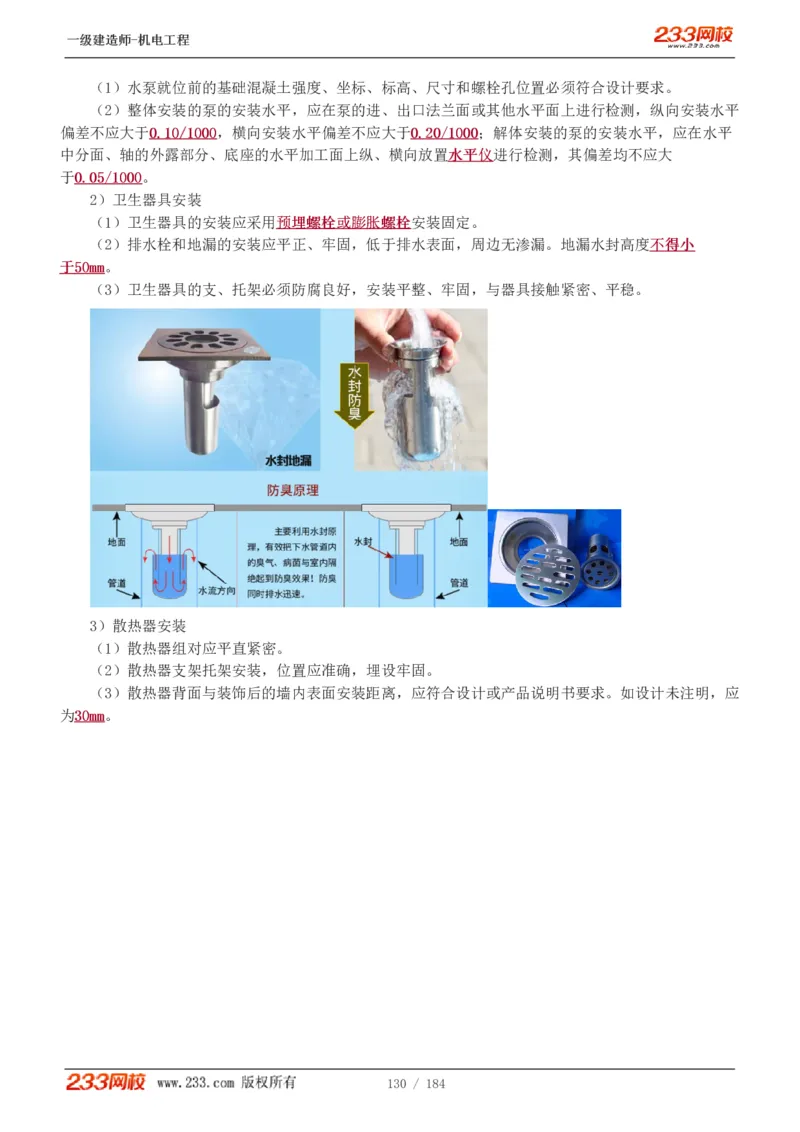

（1）水泵就位前的基础混凝土强度、坐标、标高、尺寸和螺栓孔位置必须符合设计要求。
（2）整体安装的泵的安装水平，应在泵的进、出口法兰面或其他水平面上进行检测，纵向安装水平
偏差不应大于00..1100//11000000，横向安装水平偏差不应大于00..2200//11000000；解体安装的泵的安装水平，应在水平
中分面、轴的外露部分、底座的水平加工面上纵、横向放置水水平平仪仪进行检测，其偏差均不应大
于00..0055//11000000。
2）卫生器具安装
（1）卫生器具的安装应采用预预埋埋螺螺栓栓或或膨膨胀胀螺螺栓栓安装固定。
（2）排水栓和地漏的安装应平正、牢固，低于排水表面，周边无渗漏。地漏水封高度不不得得小小
于于5500mmmm。
（3）卫生器具的支、托架必须防腐良好，安装平整、牢固，与器具接触紧密、平稳。
3）散热器安装
（1）散热器组对应平直紧密。
（2）散热器支架托架安装，位置应准确，埋设牢固。
（3）散热器背面与装饰后的墙内表面安装距离，应符合设计或产品说明书要求。如设计未注明，应
为3300mmmm。
130 / 184一一级级建建造造师师--机机电电工工程程

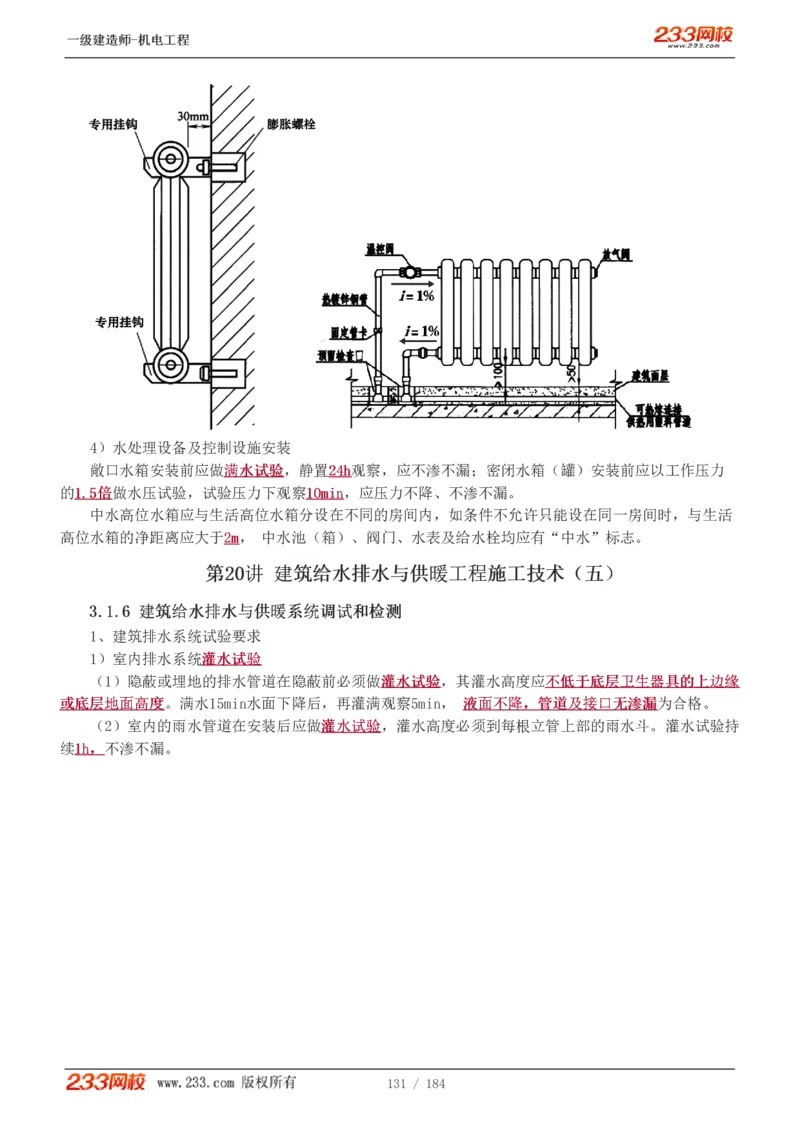

4）水处理设备及控制设施安装
敞口水箱安装前应做满满水水试试验验，静置2244hh观察，应不渗不漏；密闭水箱（罐）安装前应以工作压力
的11..55倍倍做水压试验，试验压力下观察1100mmiinn，应压力不降、不渗不漏。
中水高位水箱应与生活高位水箱分设在不同的房间内，如条件不允许只能设在同一房间时，与生活
高位水箱的净距离应大于22mm， 中水池（箱）、阀门、水表及给水栓均应有“中水”标志。
第第2200讲讲 建建筑筑给给水水排排水水与与供供暖暖工工程程施施工工技技术术（（五五））
33..11..66 建建筑筑给给水水排排水水与与供供暖暖系系统统调调试试和和检检测测
1、建筑排水系统试验要求
1）室内排水系统灌灌水水试试验验
（1）隐蔽或埋地的排水管道在隐蔽前必须做灌灌水水试试验验，其灌水高度应不不低低于于底底层层卫卫生生器器具具的的上上边边缘缘
或或底底层层地地面面高高度度。满水15min水面下降后，再灌满观察5min， 液液面面不不降降，，管管道道及及接接口口无无渗渗漏漏为合格。
（2）室内的雨水管道在安装后应做灌灌水水试试验验，灌水高度必须到每根立管上部的雨水斗。灌水试验持
续11hh，，不渗不漏。
131 / 184一一级级建建造造师师--机机电电工工程程

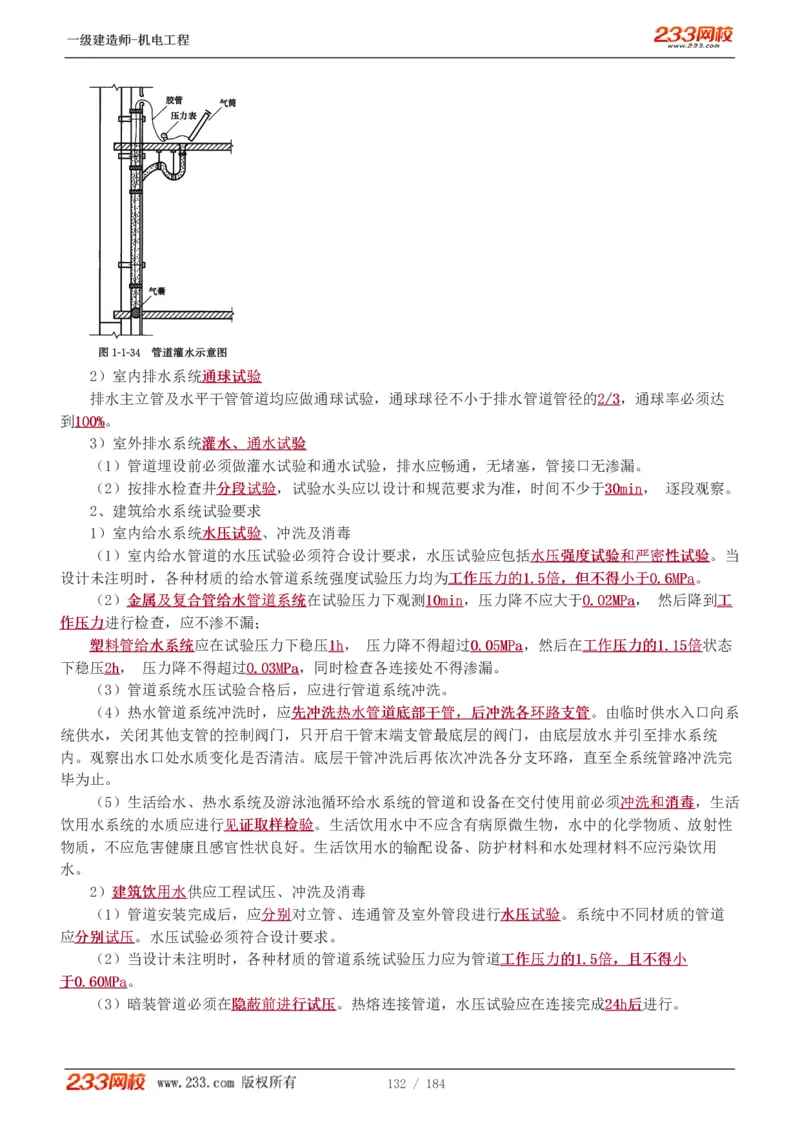

2）室内排水系统通通球球试试验验
排水主立管及水平干管管道均应做通球试验，通球球径不小于排水管道管径的22//33，通球率必须达
到110000%%。
3）室外排水系统灌灌水水、、通通水水试试验验
（1）管道埋设前必须做灌水试验和通水试验，排水应畅通，无堵塞，管接口无渗漏。
（2）按排水检查井分分段段试试验验，试验水头应以设计和规范要求为准，时间不少于3300mmiinn， 逐段观察。
2、建筑给水系统试验要求
1）室内给水系统水水压压试试验验、冲洗及消毒
（1）室内给水管道的水压试验必须符合设计要求，水压试验应包括水水压压强强度度试试验验和和严严密密性性试试验验。当
设计未注明时，各种材质的给水管道系统强度试验压力均为工工作作压压力力的的11..55倍倍，，但但不不得得小小于于00..66MMPPaa。
（2）金金属属及及复复合合管管给给水水管管道道系系统统在试验压力下观测1100mmiinn，压力降不应大于00..0022MMPPaa， 然后降到工工
作作压压力力进行检查，应不渗不漏；
塑塑料料管管给给水水系系统统应在试验压力下稳压11hh， 压力降不得超过00..0055MMPPaa，然后在工工作作压压力力的的11..1155倍倍状态
下稳压22hh， 压力降不得超过00..0033MMPPaa，同时检查各连接处不得渗漏。
（3）管道系统水压试验合格后，应进行管道系统冲洗。
（4）热水管道系统冲洗时，应先先冲冲洗洗热热水水管管道道底底部部干干管管，，后后冲冲洗洗各各环环路路支支管管。由临时供水入口向系
统供水，关闭其他支管的控制阀门，只开启干管末端支管最底层的阀门，由底层放水并引至排水系统
内。观察出水口处水质变化是否清洁。底层干管冲洗后再依次冲洗各分支环路，直至全系统管路冲洗完
毕为止。
（5）生活给水、热水系统及游泳池循环给水系统的管道和设备在交付使用前必须冲冲洗洗和和消消毒毒，生活
饮用水系统的水质应进行见见证证取取样样检检验验。生活饮用水中不应含有病原微生物，水中的化学物质、放射性
物质，不应危害健康且感官性状良好。生活饮用水的输配设备、防护材料和水处理材料不应污染饮用
水。
2）建建筑筑饮饮用用水水供应工程试压、冲洗及消毒
（1）管道安装完成后，应分分别别对立管、连通管及室外管段进行水水压压试试验验。系统中不同材质的管道
应分分别别试试压压。水压试验必须符合设计要求。
（2）当设计未注明时，各种材质的管道系统试验压力应为管道工工作作压压力力的的11..55倍倍，，且且不不得得小小
于于00..6600MMPPaa。
（3）暗装管道必须在隐隐蔽蔽前前进进行行试试压压。热熔连接管道，水压试验应在连接完成2244hh后后进行。
132 / 184一一级级建建造造师师--机机电电工工程程

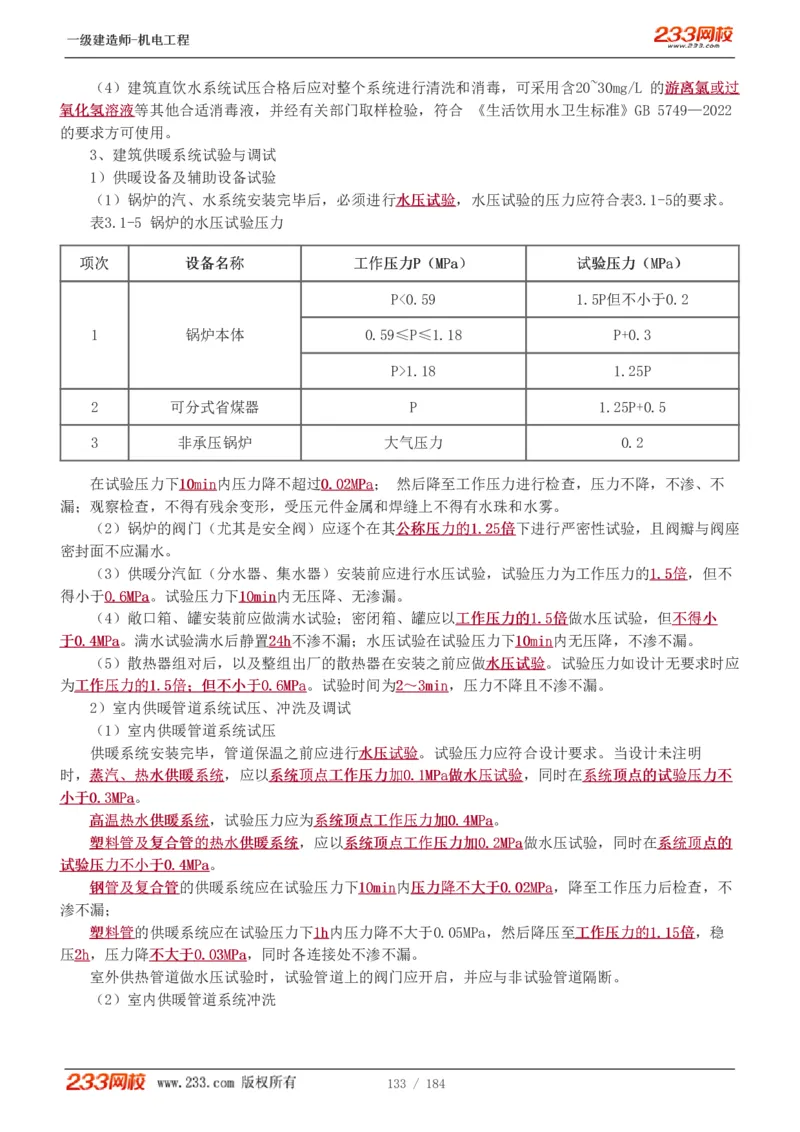

（4）建筑直饮水系统试压合格后应对整个系统进行清洗和消毒，可采用含20~30mg/L 的游游离离氯氯或或过过
氧氧化化氢氢溶溶液液等其他合适消毒液，并经有关部门取样检验，符合 《生活饮用水卫生标准》GB 5749—2022
的要求方可使用。
3、建筑供暖系统试验与调试
1）供暖设备及辅助设备试验
（1）锅炉的汽、水系统安装完毕后，必须进行水水压压试试验验，水压试验的压力应符合表3.1-5的要求。
表3.1-5 锅炉的水压试验压力
项项次次 设设备备名名称称 工工作作压压力力PP（（MMPPaa）） 试试验验压压力力（（MMPPaa））
P<0.59 1.5P但不小于0.2
1 锅炉本体 0.59≤P≤1.18 P+0.3
P>1.18 1.25P
2 可分式省煤器 P 1.25P+0.5
3 非承压锅炉 大气压力 0.2
在试验压力下1100mmiinn内压力降不超过00..0022MMPPaa； 然后降至工作压力进行检查，压力不降，不渗、不
漏；观察检查，不得有残余变形，受压元件金属和焊缝上不得有水珠和水雾。
（2）锅炉的阀门（尤其是安全阀）应逐个在其公公称称压压力力的的11..2255倍倍下进行严密性试验，且阀瓣与阀座
密封面不应漏水。
（3）供暖分汽缸（分水器、集水器）安装前应进行水压试验，试验压力为工作压力的11..55倍倍，但不
得小于00..66MMPPaa。试验压力下1100mmiinn内无压降、无渗漏。
（4）敞口箱、罐安装前应做满水试验；密闭箱、罐应以工工作作压压力力的的11..55倍倍做水压试验，但不不得得小小
于于00..44MMPPaa。满水试验满水后静置2244hh不渗不漏；水压试验在试验压力下1100mmiinn内无压降，不渗不漏。
（5）散热器组对后，以及整组出厂的散热器在安装之前应做水水压压试试验验。试验压力如设计无要求时应
为工工作作压压力力的的11..55倍倍；；但但不不小小于于00..66MMPPaa。试验时间为22～～33mmiinn，压力不降且不渗不漏。
2）室内供暖管道系统试压、冲洗及调试
（1）室内供暖管道系统试压
供暖系统安装完毕，管道保温之前应进行水水压压试试验验。试验压力应符合设计要求。当设计未注明
时，蒸蒸汽汽、、热热水水供供暖暖系系统统，应以系系统统顶顶点点工工作作压压力力加加00..11MMPPaa做做水水压压试试验验，同时在系系统统顶顶点点的的试试验验压压力力不不
小小于于00..33MMPPaa。
高高温温热热水水供供暖暖系系统统，试验压力应为系系统统顶顶点点工工作作压压力力加加00..44MMPPaa。
塑塑料料管管及及复复合合管管的的热热水水供供暖暖系系统统，应以系系统统顶顶点点工工作作压压力力加加00..22MMPPaa做水压试验，同时在系系统统顶顶点点的的
试试验验压压力力不不小小于于00..44MMPPaa。
钢钢管管及及复复合合管管的供暖系统应在试验压力下1100mmiinn内压压力力降降不不大大于于00..0022MMPPaa，降至工作压力后检查，不
渗不漏；
塑塑料料管管的供暖系统应在试验压力下11hh内压力降不大于0.05MPa，然后降压至工工作作压压力力的的11..1155倍倍，稳
压22hh，压力降不不大大于于00..0033MMPPaa，同时各连接处不渗不漏。
室外供热管道做水压试验时，试验管道上的阀门应开启，并应与非试验管道隔断。
（2）室内供暖管道系统冲洗
133 / 184一一级级建建造造师师--机机电电工工程程

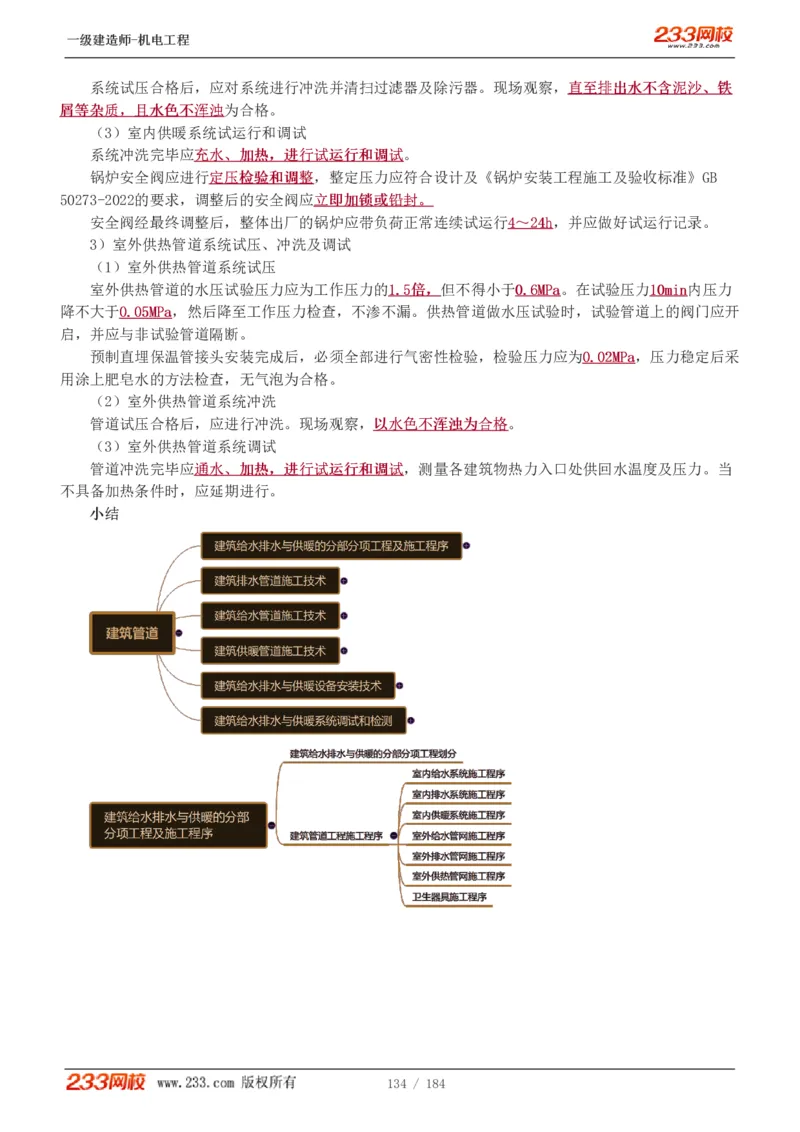

系统试压合格后，应对系统进行冲洗并清扫过滤器及除污器。现场观察，直直至至排排出出水水不不含含泥泥沙沙、、铁铁
屑屑等等杂杂质质，，且且水水色色不不浑浑浊浊为合格。
（3）室内供暖系统试运行和调试
系统冲洗完毕应充充水水、、加加热热，，进进行行试试运运行行和和调调试试。
锅炉安全阀应进行定定压压检检验验和和调调整整，整定压力应符合设计及《锅炉安装工程施工及验收标准》GB
50273-2022的要求，调整后的安全阀应立立即即加加锁锁或或铅铅封封。。
安全阀经最终调整后，整体出厂的锅炉应带负荷正常连续试运行44～～2244hh，并应做好试运行记录。
3）室外供热管道系统试压、冲洗及调试
（1）室外供热管道系统试压
室外供热管道的水压试验压力应为工作压力的11..55倍倍，，但不得小于00..66MMPPaa。在试验压力1100mmiinn内压力
降不大于00..0055MMPPaa，然后降至工作压力检查，不渗不漏。供热管道做水压试验时，试验管道上的阀门应开
启，并应与非试验管道隔断。
预制直埋保温管接头安装完成后，必须全部进行气密性检验，检验压力应为00..0022MMPPaa，压力稳定后采
用涂上肥皂水的方法检查，无气泡为合格。
（2）室外供热管道系统冲洗
管道试压合格后，应进行冲洗。现场观察，以以水水色色不不浑浑浊浊为为合合格格。
（3）室外供热管道系统调试
管道冲洗完毕应通通水水、、加加热热，，进进行行试试运运行行和和调调试试，测量各建筑物热力入口处供回水温度及压力。当
不具备加热条件时，应延期进行。
小小结结
134 / 184一一级级建建造造师师--机机电电工工程程

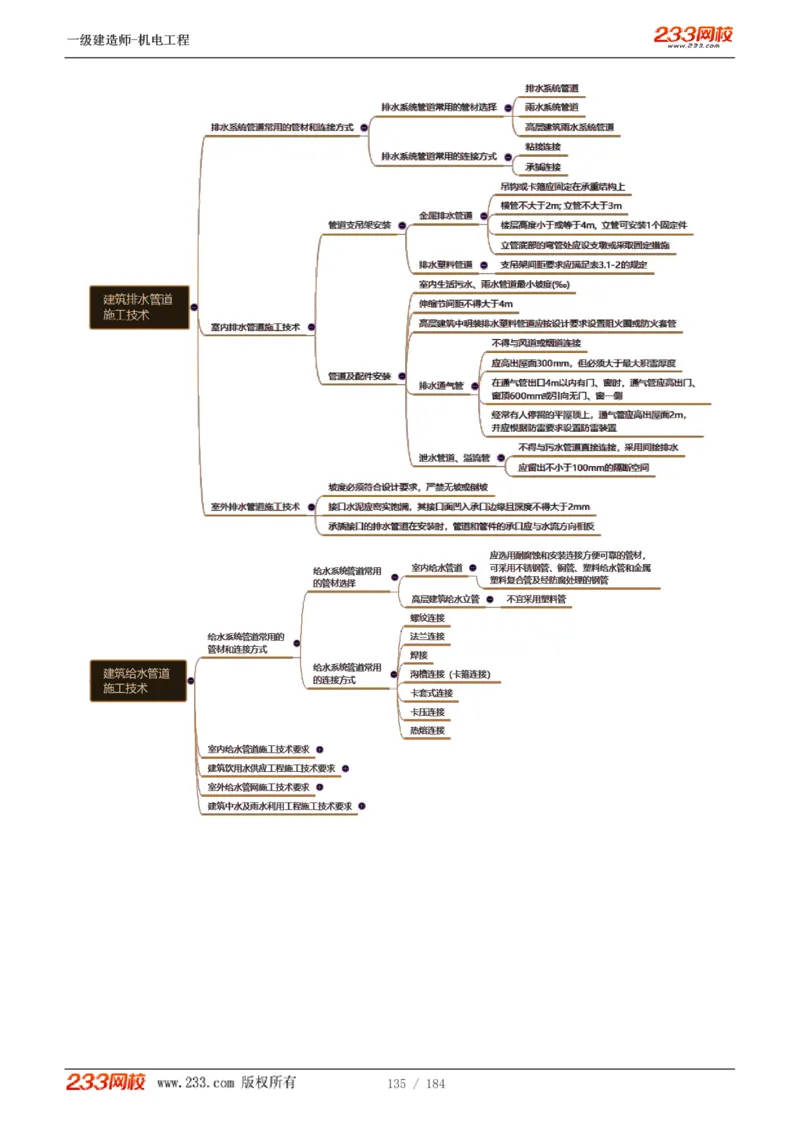

135 / 184一一级级建建造造师师--机机电电工工程程

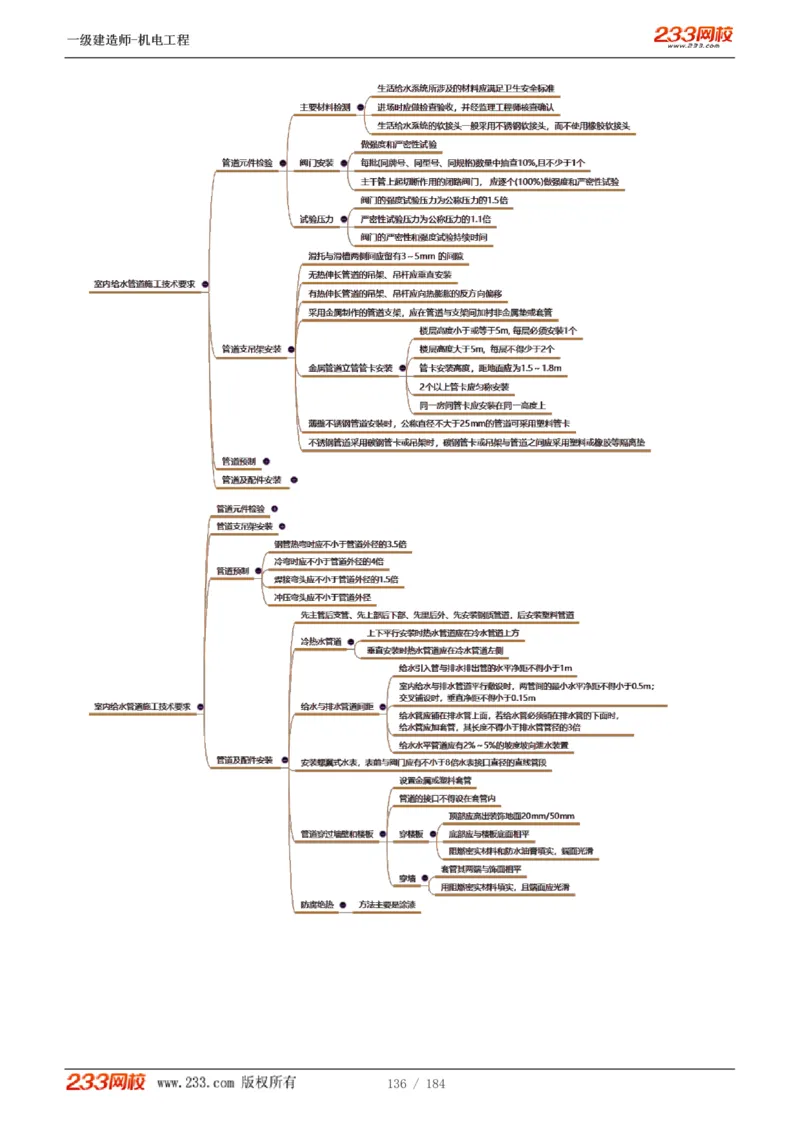

136 / 184一一级级建建造造师师--机机电电工工程程

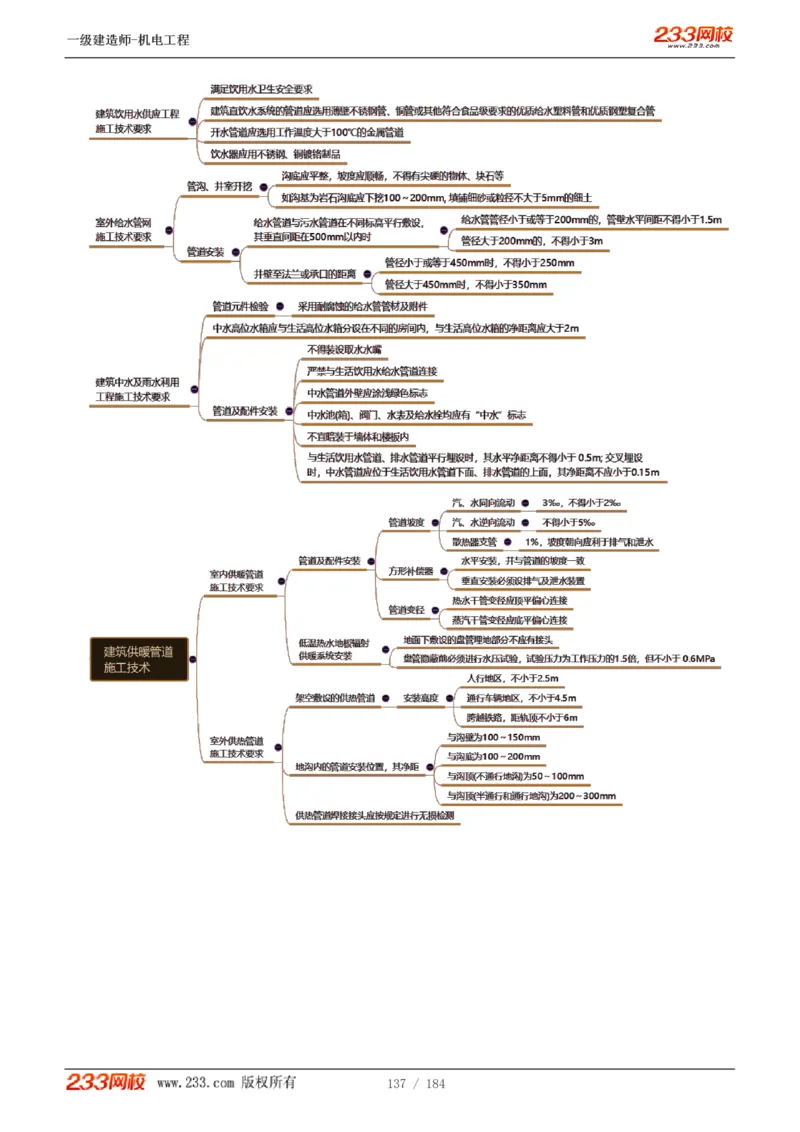

137 / 184一一级级建建造造师师--机机电电工工程程

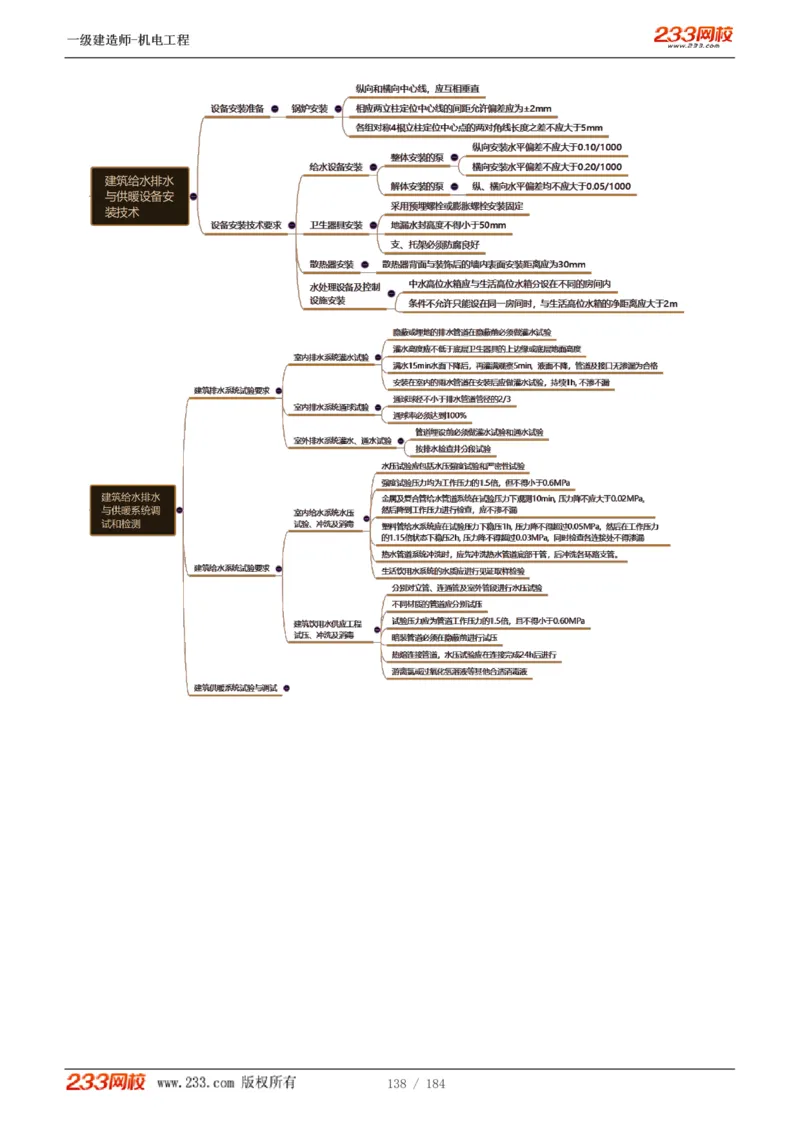

138 / 184一一级级建建造造师师--机机电电工工程程

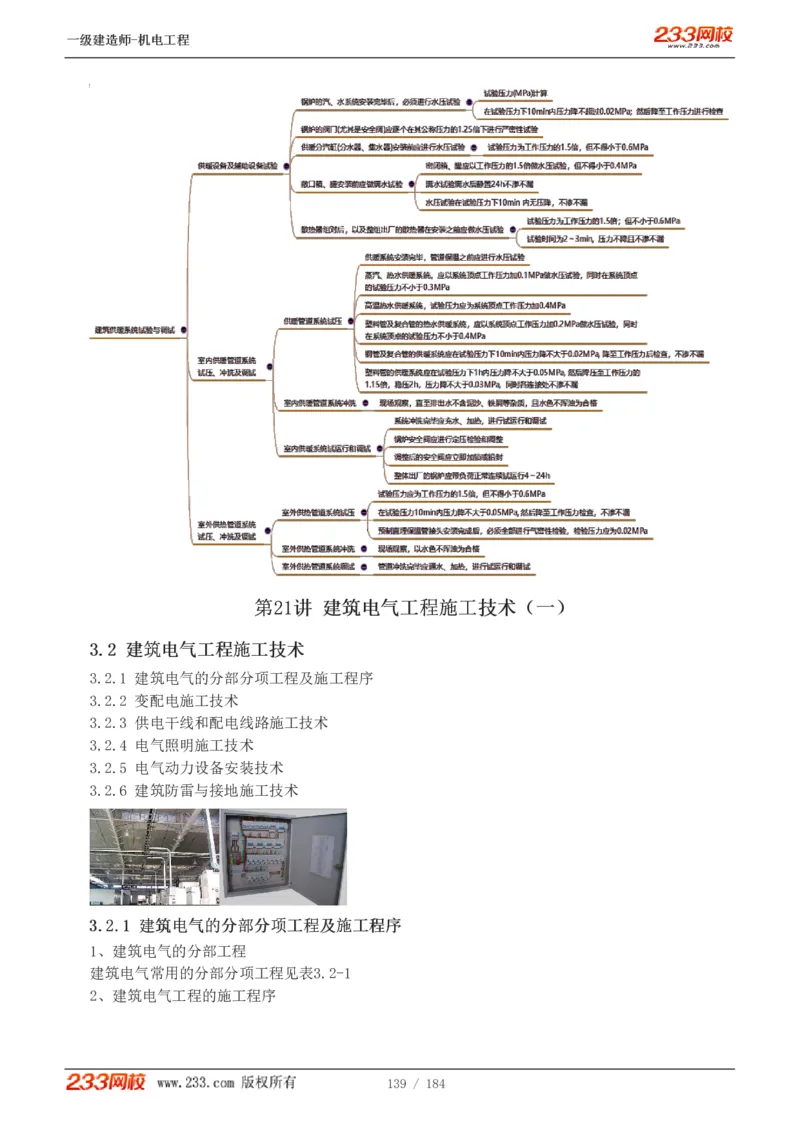

第第2211讲讲 建建筑筑电电气气工工程程施施工工技技术术（（一一））
33..22 建建筑筑电电气气工工程程施施工工技技术术
3.2.1 建筑电气的分部分项工程及施工程序
3.2.2 变配电施工技术
3.2.3 供电干线和配电线路施工技术
3.2.4 电气照明施工技术
3.2.5 电气动力设备安装技术
3.2.6 建筑防雷与接地施工技术
33..22..11 建建筑筑电电气气的的分分部部分分项项工工程程及及施施工工程程序序
1、建筑电气的分部工程
建筑电气常用的分部分项工程见表3.2-1
2、建筑电气工程的施工程序
139 / 184一一级级建建造造师师--机机电电工工程程

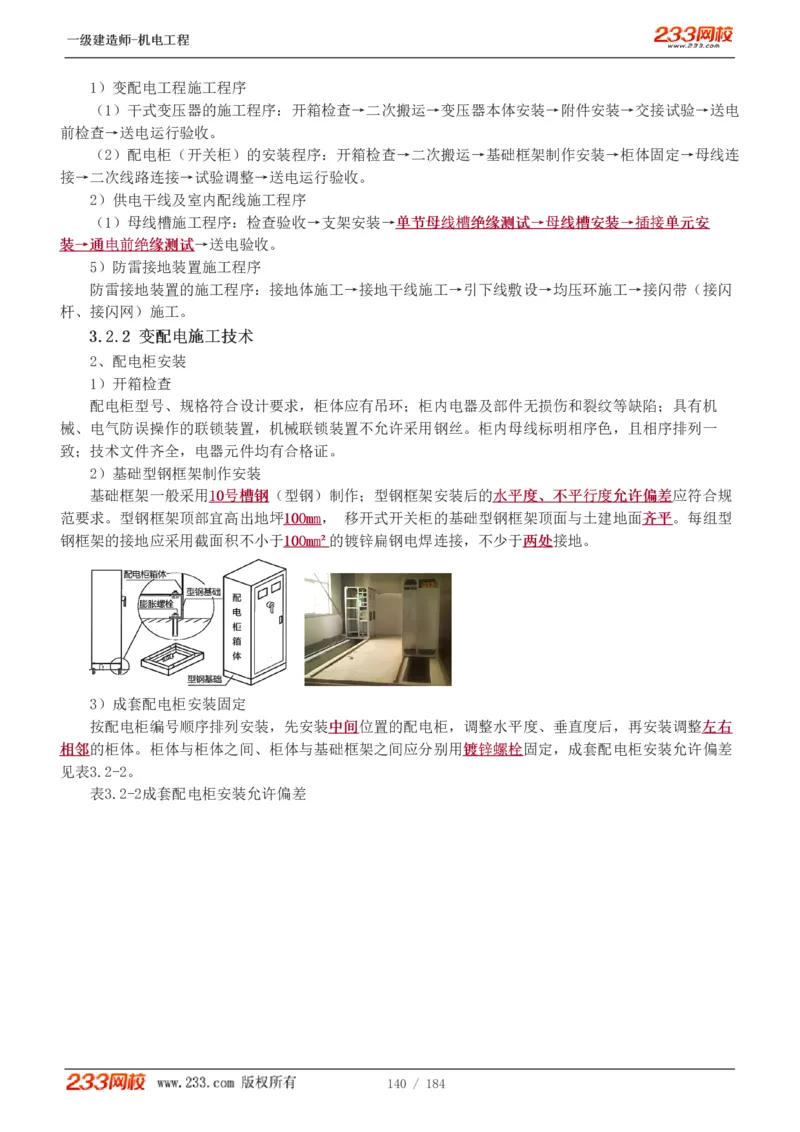

1）变配电工程施工程序
（1）干式变压器的施工程序：开箱检查→二次搬运→变压器本体安装→附件安装→交接试验→送电
前检查→送电运行验收。
（2）配电柜（开关柜）的安装程序：开箱检查→二次搬运→基础框架制作安装→柜体固定→母线连
接→二次线路连接→试验调整→送电运行验收。
2）供电干线及室内配线施工程序
（1）母线槽施工程序：检查验收→支架安装→单单节节母母线线槽槽绝绝缘缘测测试试→→母母线线槽槽安安装装→→插插接接单单元元安安
装装→→通通电电前前绝绝缘缘测测试试→送电验收。
5）防雷接地装置施工程序
防雷接地装置的施工程序：接地体施工→接地干线施工→引下线敷设→均压环施工→接闪带（接闪
杆、接闪网）施工。
33..22..22 变变配配电电施施工工技技术术
2、配电柜安装
1）开箱检查
配电柜型号、规格符合设计要求，柜体应有吊环；柜内电器及部件无损伤和裂纹等缺陷；具有机
械、电气防误操作的联锁装置，机械联锁装置不允许采用钢丝。柜内母线标明相序色，且相序排列一
致；技术文件齐全，电器元件均有合格证。
2）基础型钢框架制作安装
基础框架一般采用1100号号槽槽钢钢（型钢）制作；型钢框架安装后的水水平平度度、、不不平平行行度度允允许许偏偏差差应符合规
范要求。型钢框架顶部宜高出地坪110000mmmm， 移开式开关柜的基础型钢框架顶面与土建地面齐齐平平。每组型
钢框架的接地应采用截面积不小于110000mmmm²²的镀锌扁钢电焊连接，不少于两两处处接地。
3）成套配电柜安装固定
按配电柜编号顺序排列安装，先安装中中间间位置的配电柜，调整水平度、垂直度后，再安装调整左左右右
相相邻邻的柜体。柜体与柜体之间、柜体与基础框架之间应分别用镀镀锌锌螺螺栓栓固定，成套配电柜安装允许偏差
见表3.2-2。
表3.2-2成套配电柜安装允许偏差
140 / 184一一级级建建造造师师--机机电电工工程程

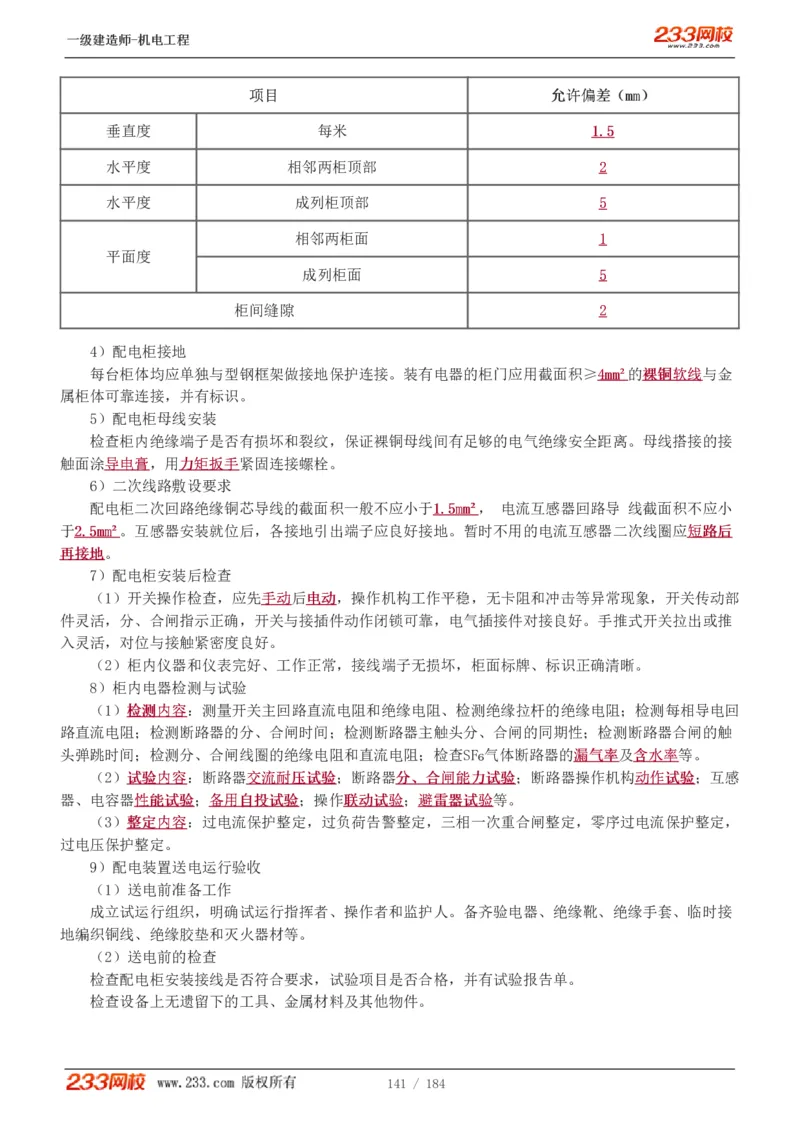

项项目目 允允许许偏偏差差（（mmmm））
垂直度 每米 11..55
水平度 相邻两柜顶部 22
水平度 成列柜顶部 55
相邻两柜面 11
平面度
成列柜面 55
柜间缝隙 22
4）配电柜接地
每台柜体均应单独与型钢框架做接地保护连接。装有电器的柜门应用截面积≥44mmmm²²的裸裸铜铜软软线线与金
属柜体可靠连接，并有标识。
5）配电柜母线安装
检查柜内绝缘端子是否有损坏和裂纹，保证裸铜母线间有足够的电气绝缘安全距离。母线搭接的接
触面涂导导电电膏膏，用力力矩矩扳扳手手紧固连接螺栓。
6）二次线路敷设要求
配电柜二次回路绝缘铜芯导线的截面积一般不应小于11..55mmmm²²， 电流互感器回路导 线截面积不应小
于22..55mmmm²²。互感器安装就位后，各接地引出端子应良好接地。暂时不用的电流互感器二次线圈应短短路路后后
再再接接地地。
7）配电柜安装后检查
（1）开关操作检查，应先手手动动后电电动动，操作机构工作平稳，无卡阻和冲击等异常现象，开关传动部
件灵活，分、合闸指示正确，开关与接插件动作闭锁可靠，电气插接件对接良好。手推式开关拉出或推
入灵活，对位与接触紧密度良好。
（2）柜内仪器和仪表完好、工作正常，接线端子无损坏，柜面标牌、标识正确清晰。

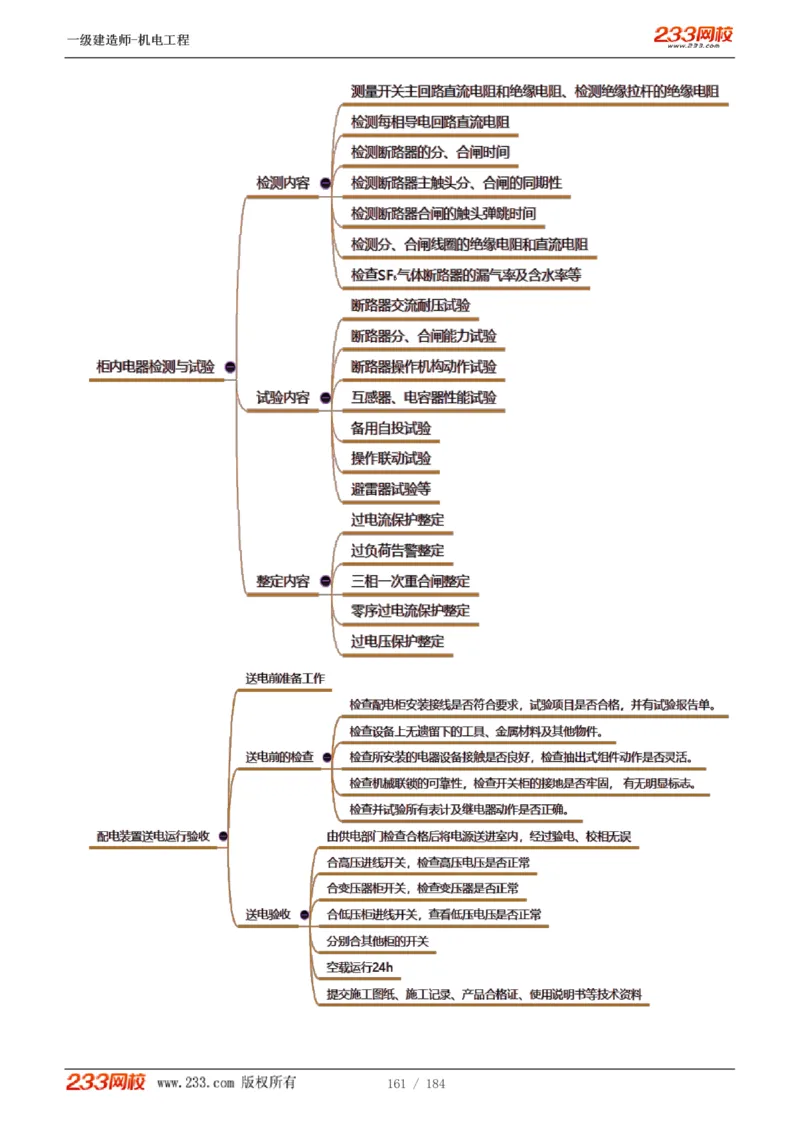

8）柜内电器检测与试验
（1）检检测测内内容容：测量开关主回路直流电阻和绝缘电阻、检测绝缘拉杆的绝缘电阻；检测每相导电回
路直流电阻；检测断路器的分、合闸时间；检测断路器主触头分、合闸的同期性；检测断路器合闸的触
头弹跳时间；检测分、合闸线圈的绝缘电阻和直流电阻；检查SF₆气体断路器的漏漏气气率率及含含水水率率等。
（2）试试验验内内容容：断路器交交流流耐耐压压试试验验；断路器分分、、合合闸闸能能力力试试验验；断路器操作机构动动作作试试验验；互感
器、电容器性性能能试试验验；备备用用自自投投试试验验；操作联联动动试试验验；避避雷雷器器试试验验等。
（3）整整定定内内容容：过电流保护整定，过负荷告警整定，三相一次重合闸整定，零序过电流保护整定，
过电压保护整定。
9）配电装置送电运行验收
（1）送电前准备工作
成立试运行组织，明确试运行指挥者、操作者和监护人。备齐验电器、绝缘靴、绝缘手套、临时接
地编织铜线、绝缘胶垫和灭火器材等。
（2）送电前的检查
检查配电柜安装接线是否符合要求，试验项目是否合格，并有试验报告单。
检查设备上无遗留下的工具、金属材料及其他物件。
141 / 184一一级级建建造造师师--机机电电工工程程
检查所安装的电器设备接触是否良好，检查抽出式组件动作是否灵活。
检查机械联锁的可靠性，检查开关柜的接地是否牢固， 有无明显标志。
检查并试验所有表计及继电器动作是否正确。
（3）送电验收
由供电部门检查合格后将电源送进室内，经过验电、校相无误，合高高压压进进线线开开关关，检查高压电压是
否正常；合变变压压器器柜柜开开关关，检查变压器是否正常，合低低压压柜柜进进线线开开关关，查看低压电压是否正常。分别
合其其他他柜柜的的开开关关，空载运行2244hh，无异常，办理验收移交；同时提交施施工工图图纸纸、、施施工工记记录录、、产产品品合合格格证证、、
使使用用说说明明书书等技术资料。
第第2222讲讲 建建筑筑电电气气工工程程施施工工技技术术（（二二））
33..22..33 供供电电干干线线和和配配电电线线路路施施工工技技术术

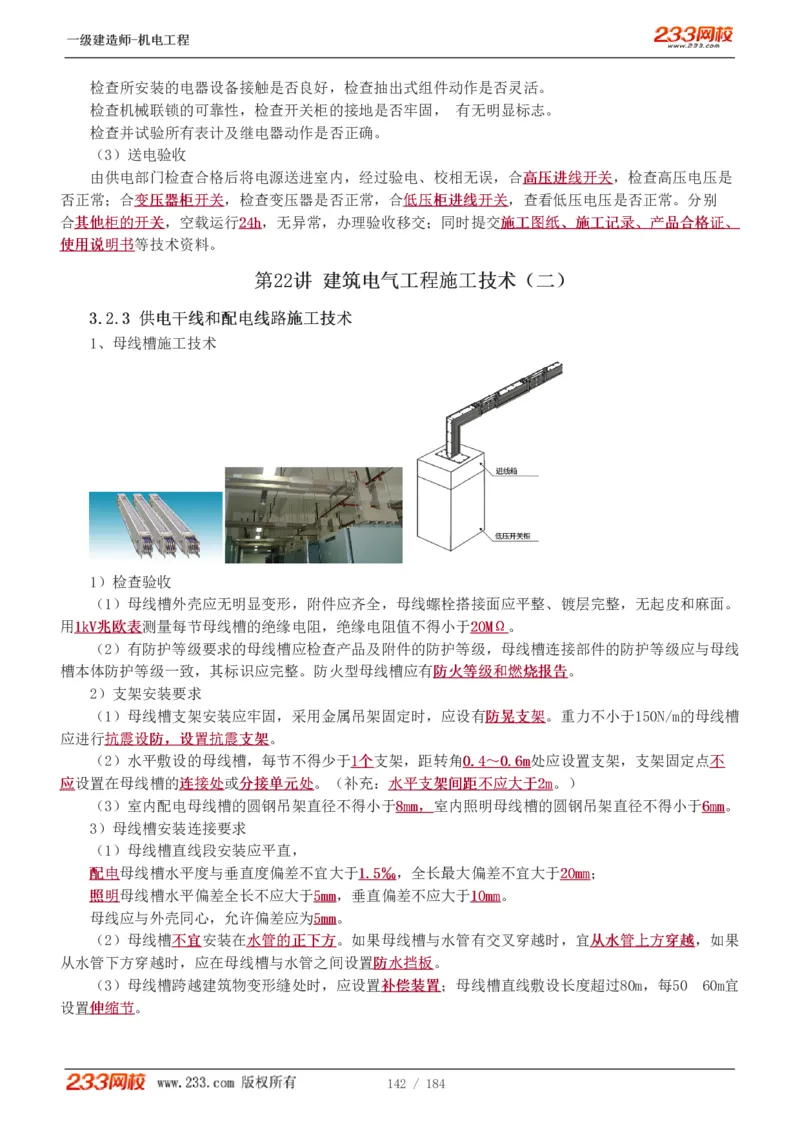

1、母线槽施工技术
1）检查验收
（1）母线槽外壳应无明显变形，附件应齐全，母线螺栓搭接面应平整、镀层完整，无起皮和麻面。
用11kkVV兆兆欧欧表表测量每节母线槽的绝缘电阻，绝缘电阻值不得小于2200MMΩΩ。
（2）有防护等级要求的母线槽应检查产品及附件的防护等级，母线槽连接部件的防护等级应与母线
槽本体防护等级一致，其标识应完整。防火型母线槽应有防防火火等等级级和和燃燃烧烧报报告告。
2）支架安装要求
（1）母线槽支架安装应牢固，采用金属吊架固定时，应设有防防晃晃支支架架。重力不小于150N/m的母线槽
应进行抗抗震震设设防防，，设设置置抗抗震震支支架架。
（2）水平敷设的母线槽，每节不得少于11个个支架，距转角00..44～～00..66mm处应设置支架，支架固定点不不
应应设置在母线槽的连连接接处处或分分接接单单元元处处。（补充：水水平平支支架架间间距距不不应应大大于于22mm。）
（3）室内配电母线槽的圆钢吊架直径不得小于88mmmm，，室内照明母线槽的圆钢吊架直径不得小于66mmmm。
3）母线槽安装连接要求
（1）母线槽直线段安装应平直，
配配电电母线槽水平度与垂直度偏差不宜大于11..55‰‰，全长最大偏差不宜大于2200mmmm；
照照明明母线槽水平偏差全长不应大于55mmmm，垂直偏差不应大于1100mmmm。
母线应与外壳同心，允许偏差应为55mmmm。
（2）母线槽不不宜宜安装在水水管管的的正正下下方方。如果母线槽与水管有交叉穿越时，宜从从水水管管上上方方穿穿越越，如果
从水管下方穿越时，应在母线槽与水管之间设置防防水水挡挡板板。
（3）母线槽跨越建筑物变形缝处时，应设置补补偿偿装装置置；母线槽直线敷设长度超过80m，每50 60m宜
设置伸伸缩缩节节。
142 / 184一一级级建建造造师师--机机电电工工程程

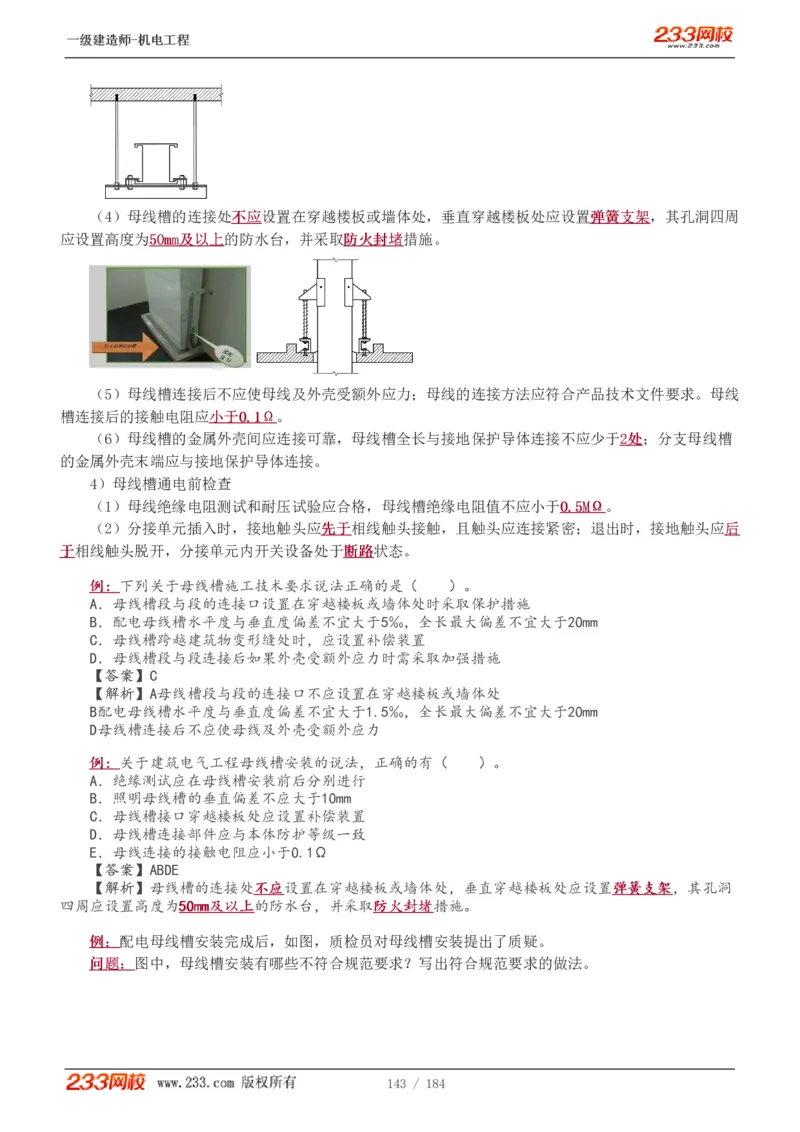

（4）母线槽的连接处不不应应设置在穿越楼板或墙体处，垂直穿越楼板处应设置弹弹簧簧支支架架，其孔洞四周
应设置高度为5500mmmm及及以以上上的防水台，并采取防防火火封封堵堵措施。
（5）母线槽连接后不应使母线及外壳受额外应力；母线的连接方法应符合产品技术文件要求。母线
槽连接后的接触电阻应小小于于00..11ΩΩ。
（6）母线槽的金属外壳间应连接可靠，母线槽全长与接地保护导体连接不应少于22处处；分支母线槽
的金属外壳末端应与接地保护导体连接。
4）母线槽通电前检查
（1）母线绝缘电阻测试和耐压试验应合格，母线槽绝缘电阻值不应小于00..55MMΩΩ。
（2）分接单元插入时，接地触头应先先于于相线触头接触，且触头应连接紧密；退出时，接地触头应后后
于于相线触头脱开，分接单元内开关设备处于断断路路状态。
例例：：下列关于母线槽施工技术要求说法正确的是（ ）。
A．母线槽段与段的连接口设置在穿越楼板或墙体处时采取保护措施
B．配电母线槽水平度与垂直度偏差不宜大于5‰，全长最大偏差不宜大于20mm
C．母线槽跨越建筑物变形缝处时，应设置补偿装置
D．母线槽段与段连接后如果外壳受额外应力时需采取加强措施
【【答答案案】】C
【【解解析析】】A母线槽段与段的连接口不应设置在穿越楼板或墙体处
B配电母线槽水平度与垂直度偏差不宜大于1.5‰，全长最大偏差不宜大于20mm
D母线槽连接后不应使母线及外壳受额外应力
例例：：关于建筑电气工程母线槽安装的说法，正确的有（ ）。
A．绝缘测试应在母线槽安装前后分别进行
B．照明母线槽的垂直偏差不应大于10mm
C．母线槽接口穿越楼板处应设置补偿装置
D．母线槽连接部件应与本体防护等级一致
E．母线连接的接触电阻应小于0.1Ω
【【答答案案】】ABDE
【【解解析析】】母线槽的连接处不不应应设置在穿越楼板或墙体处，垂直穿越楼板处应设置弹弹簧簧支支架架，其孔洞
四周应设置高度为5500mmmm及及以以上上的防水台，并采取防防火火封封堵堵措施。
例例：：配电母线槽安装完成后，如图，质检员对母线槽安装提出了质疑。
问问题题：：图中，母线槽安装有哪些不符合规范要求？写出符合规范要求的做法。
143 / 184一一级级建建造造师师--机机电电工工程程

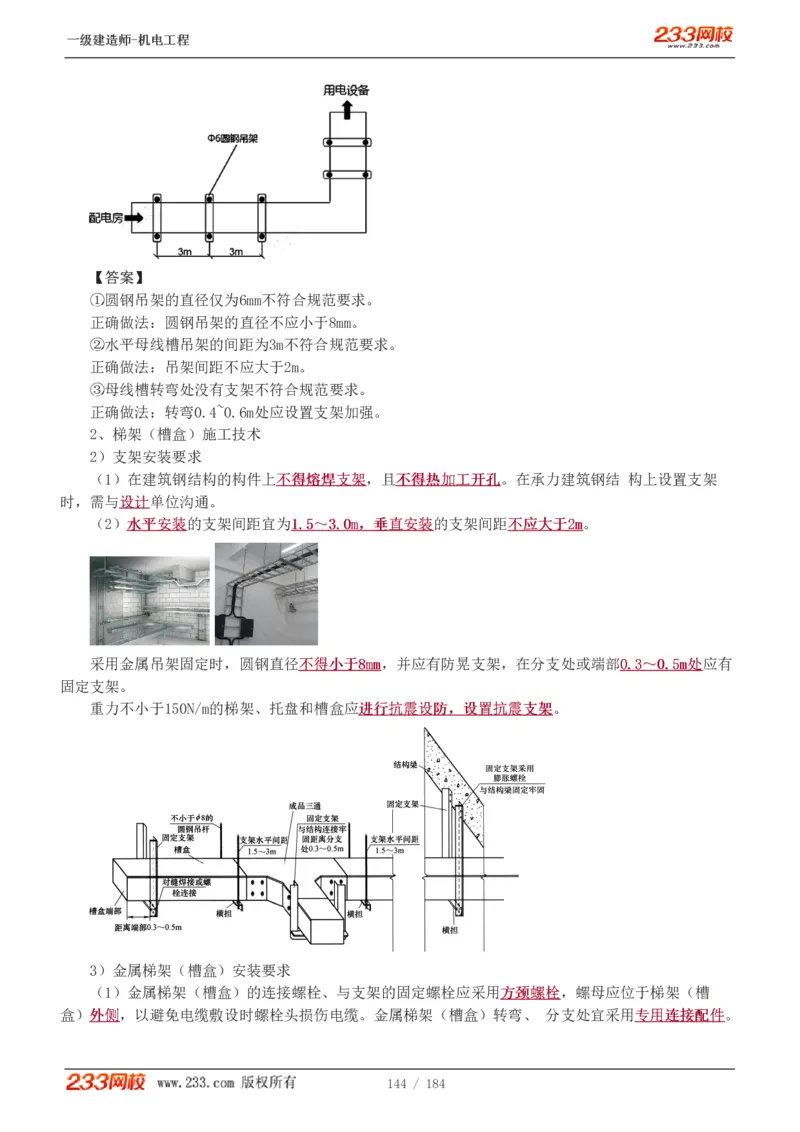

【【答答案案】】
①圆钢吊架的直径仅为6mm不符合规范要求。
正确做法：圆钢吊架的直径不应小于8mm。
②水平母线槽吊架的间距为3m不符合规范要求。
正确做法：吊架间距不应大于2m。
③母线槽转弯处没有支架不符合规范要求。
正确做法：转弯0.4~0.6m处应设置支架加强。
2、梯架（槽盒）施工技术
2）支架安装要求
（1）在建筑钢结构的构件上不不得得熔熔焊焊支支架架，且不不得得热热加加工工开开孔孔。在承力建筑钢结 构上设置支架
时，需与设设计计单位沟通。
（2）水水平平安安装装的支架间距宜为11..55～～33..00mm，，垂垂直直安安装装的支架间距不不应应大大于于22mm。
采用金属吊架固定时，圆钢直径不不得得小小于于88mmmm，并应有防晃支架，在分支处或端部00..33～～00..55mm处处应有
固定支架。
重力不小于150N/m的梯架、托盘和槽盒应进进行行抗抗震震设设防防，，设设置置抗抗震震支支架架。
3）金属梯架（槽盒）安装要求
（1）金属梯架（槽盒）的连接螺栓、与支架的固定螺栓应采用方方颈颈螺螺栓栓，螺母应位于梯架（槽
盒）外外侧侧，以避免电缆敷设时螺栓头损伤电缆。金属梯架（槽盒）转弯、 分支处宜采用专专用用连连接接配配件件。
144 / 184一一级级建建造造师师--机机电电工工程程

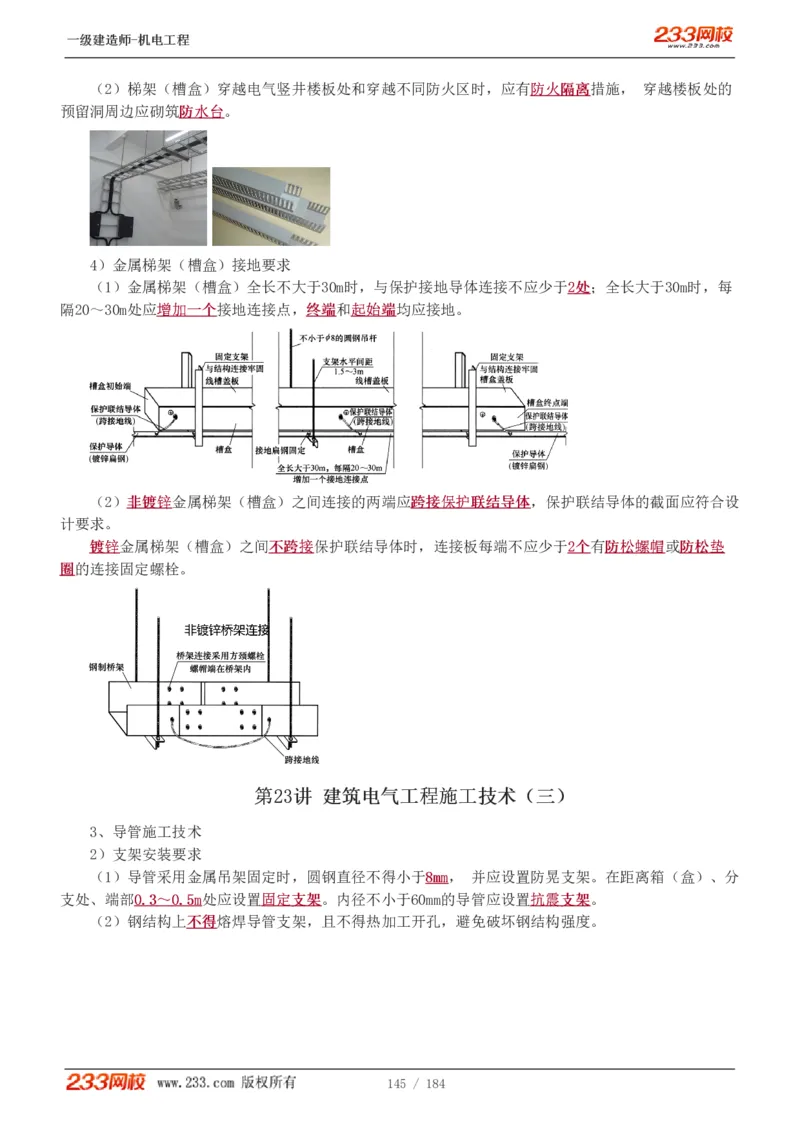

（2）梯架（槽盒）穿越电气竖井楼板处和穿越不同防火区时，应有防防火火隔隔离离措施， 穿越楼板处的
预留洞周边应砌筑防防水水台台。
4）金属梯架（槽盒）接地要求
（1）金属梯架（槽盒）全长不大于30m时，与保护接地导体连接不应少于22处处；全长大于30m时，每
隔20～30m处应增增加加一一个个接地连接点，终终端端和起起始始端端均应接地。
（2）非非镀镀锌锌金属梯架（槽盒）之间连接的两端应跨跨接接保保护护联联结结导导体体，保护联结导体的截面应符合设
计要求。
镀镀锌锌金属梯架（槽盒）之间不不跨跨接接保护联结导体时，连接板每端不应少于22个个有防防松松螺螺帽帽或防防松松垫垫
圈圈的连接固定螺栓。
第第2233讲讲 建建筑筑电电气气工工程程施施工工技技术术（（三三））
3、导管施工技术
2）支架安装要求
（1）导管采用金属吊架固定时，圆钢直径不得小于88mmmm， 并应设置防晃支架。在距离箱（盒）、分
支处、端部00..33～～00..55mm处应设置固固定定支支架架。内径不小于60mm的导管应设置抗抗震震支支架架。
（2）钢结构上不不得得熔焊导管支架，且不得热加工开孔，避免破坏钢结构强度。
145 / 184一一级级建建造造师师--机机电电工工程程

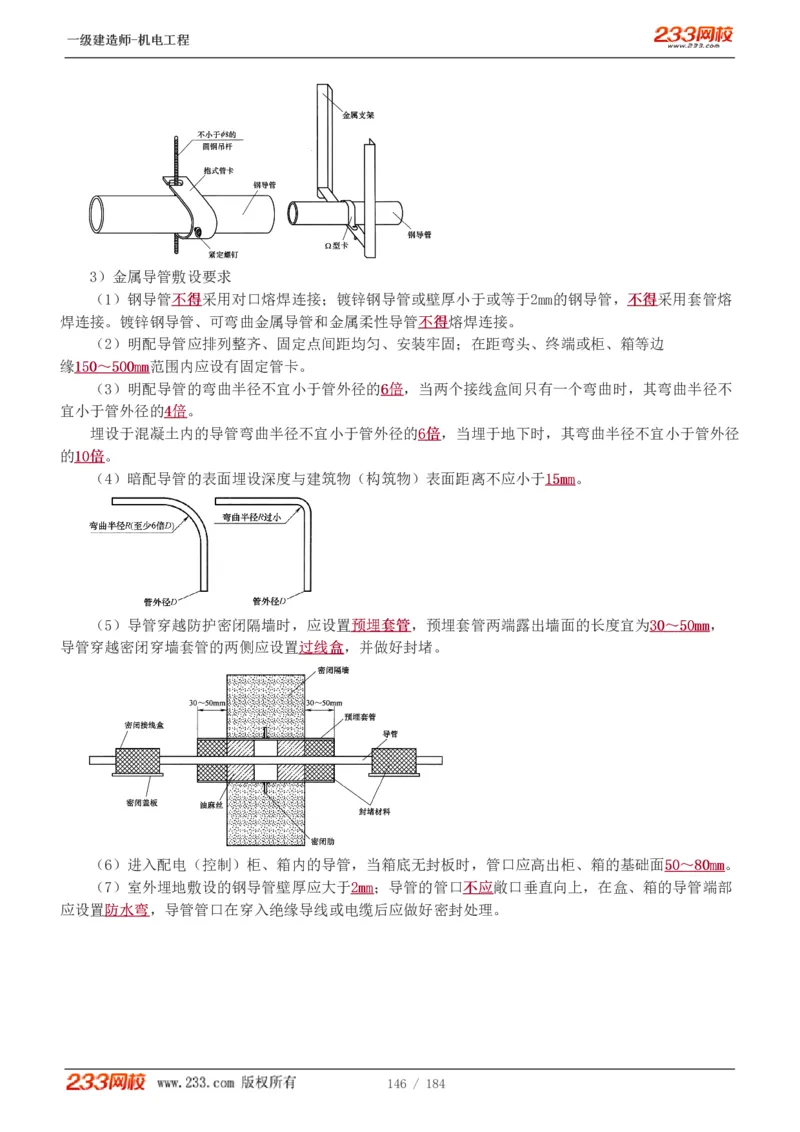

3）金属导管敷设要求
（1）钢导管不不得得采用对口熔焊连接；镀锌钢导管或壁厚小于或等于2mm的钢导管，不不得得采用套管熔
焊连接。镀锌钢导管、可弯曲金属导管和金属柔性导管不不得得熔焊连接。
（2）明配导管应排列整齐、固定点间距均匀、安装牢固；在距弯头、终端或柜、箱等边
缘115500～～550000mmmm范围内应设有固定管卡。
（3）明配导管的弯曲半径不宜小于管外径的66倍倍，当两个接线盒间只有一个弯曲时，其弯曲半径不
宜小于管外径的44倍倍。
埋设于混凝土内的导管弯曲半径不宜小于管外径的66倍倍，当埋于地下时，其弯曲半径不宜小于管外径
的1100倍倍。
（4）暗配导管的表面埋设深度与建筑物（构筑物）表面距离不应小于1155mmmm。
（5）导管穿越防护密闭隔墙时，应设置预预埋埋套套管管，预埋套管两端露出墙面的长度宜为3300～～5500mmmm，
导管穿越密闭穿墙套管的两侧应设置过过线线盒盒，并做好封堵。
（6）进入配电（控制）柜、箱内的导管，当箱底无封板时，管口应高出柜、箱的基础面5500～～8800mmmm。
（7）室外埋地敷设的钢导管壁厚应大于22mmmm；导管的管口不不应应敞口垂直向上，在盒、箱的导管端部
应设置防防水水弯弯，导管管口在穿入绝缘导线或电缆后应做好密封处理。
146 / 184一一级级建建造造师师--机机电电工工程程

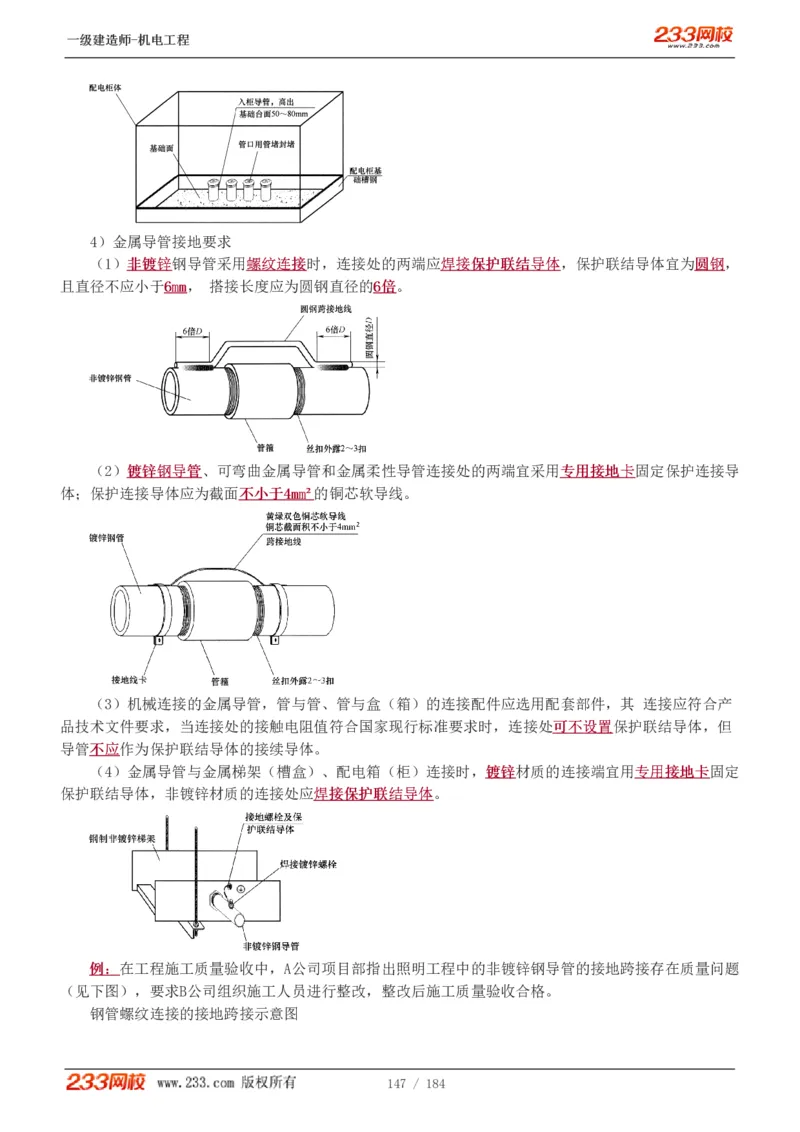

4）金属导管接地要求
（1）非非镀镀锌锌钢导管采用螺螺纹纹连连接接时，连接处的两端应焊焊接接保保护护联联结结导导体体，保护联结导体宜为圆圆钢钢，
且直径不应小于66mmmm， 搭接长度应为圆钢直径的66倍倍。
（2）镀镀锌锌钢钢导导管管、可弯曲金属导管和金属柔性导管连接处的两端宜采用专专用用接接地地卡卡固定保护连接导
体；保护连接导体应为截面不不小小于于44mmmm²²的铜芯软导线。
（3）机械连接的金属导管，管与管、管与盒（箱）的连接配件应选用配套部件，其 连接应符合产
品技术文件要求，当连接处的接触电阻值符合国家现行标准要求时，连接处可可不不设设置置保护联结导体，但
导管不不应应作为保护联结导体的接续导体。
（4）金属导管与金属梯架（槽盒）、配电箱（柜）连接时，镀镀锌锌材质的连接端宜用专专用用接接地地卡卡固定
保护联结导体，非镀锌材质的连接处应焊焊接接保保护护联联结结导导体体。
例例：：在工程施工质量验收中，A公司项目部指出照明工程中的非镀锌钢导管的接地跨接存在质量问题
（见下图），要求B公司组织施工人员进行整改，整改后施工质量验收合格。
钢管螺纹连接的接地跨接示意图
147 / 184一一级级建建造造师师--机机电电工工程程

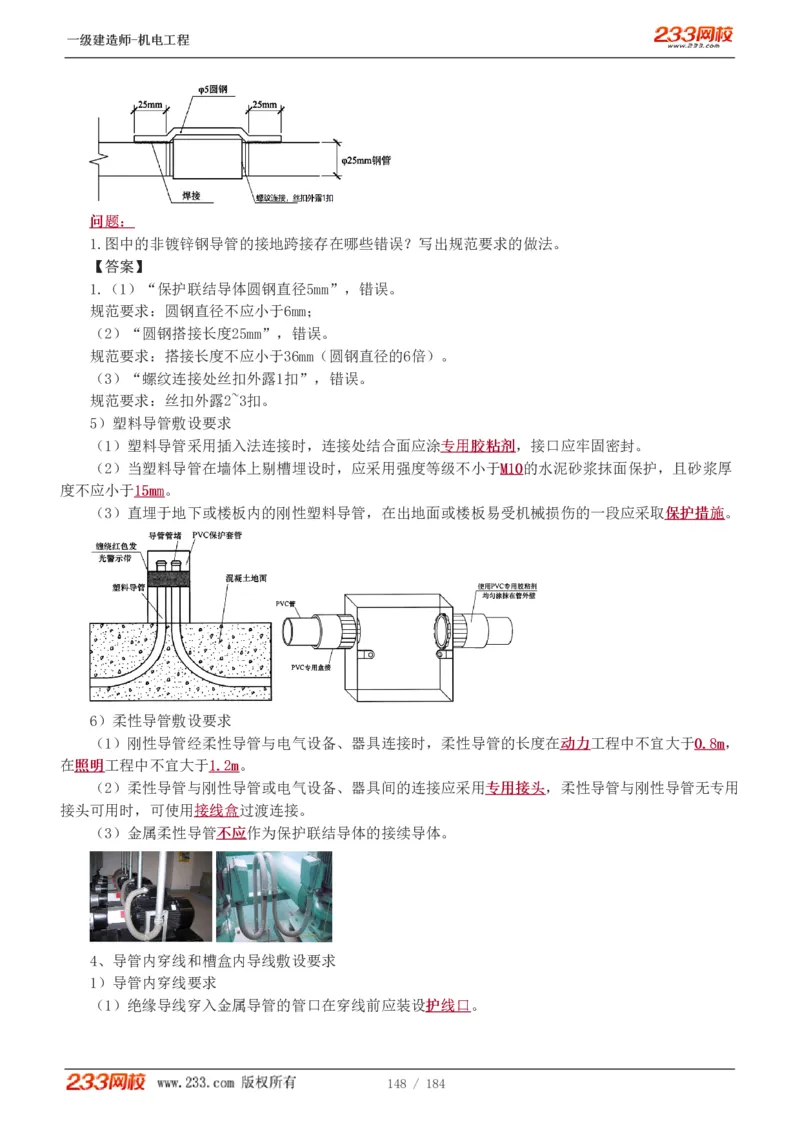

问问题题：：
1.图中的非镀锌钢导管的接地跨接存在哪些错误？写出规范要求的做法。
【【答答案案】】
1.（1）“保护联结导体圆钢直径5mm”，错误。
规范要求：圆钢直径不应小于6mm；
（2）“圆钢搭接长度25mm”，错误。
规范要求：搭接长度不应小于36mm（圆钢直径的6倍）。
（3）“螺纹连接处丝扣外露1扣”，错误。
规范要求：丝扣外露2~3扣。
5）塑料导管敷设要求
（1）塑料导管采用插入法连接时，连接处结合面应涂专专用用胶胶粘粘剂剂，接口应牢固密封。
（2）当塑料导管在墙体上剔槽埋设时，应采用强度等级不小于MM1100的水泥砂浆抹面保护，且砂浆厚
度不应小于1155mmmm。
（3）直埋于地下或楼板内的刚性塑料导管，在出地面或楼板易受机械损伤的一段应采取保保护护措措施施。
6）柔性导管敷设要求
（1）刚性导管经柔性导管与电气设备、器具连接时，柔性导管的长度在动动力力工程中不宜大于00..88mm，
在照照明明工程中不宜大于11..22mm。
（2）柔性导管与刚性导管或电气设备、器具间的连接应采用专专用用接接头头，柔性导管与刚性导管无专用
接头可用时，可使用接接线线盒盒过渡连接。
（3）金属柔性导管不不应应作为保护联结导体的接续导体。
4、导管内穿线和槽盒内导线敷设要求
1）导管内穿线要求
（1）绝缘导线穿入金属导管的管口在穿线前应装设护护线线口口。
148 / 184一一级级建建造造师师--机机电电工工程程

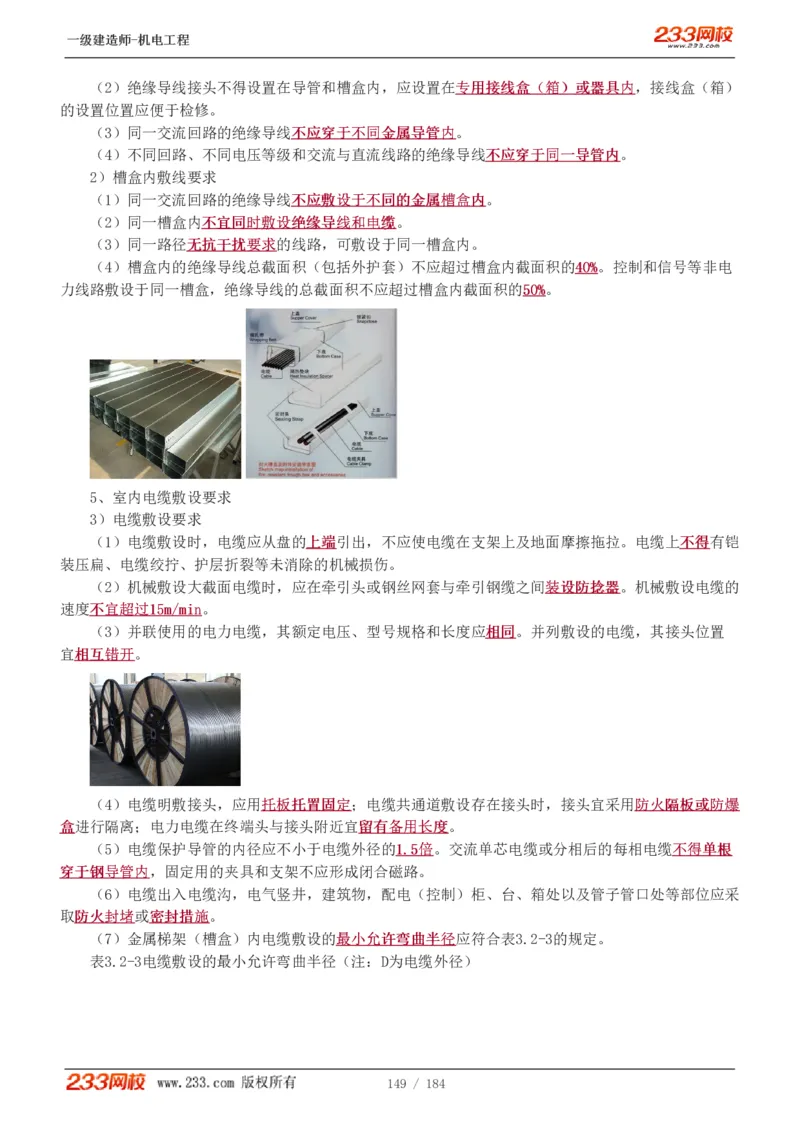

（2）绝缘导线接头不得设置在导管和槽盒内，应设置在专专用用接接线线盒盒（（箱箱））或或器器具具内内，接线盒（箱）
的设置位置应便于检修。
（3）同一交流回路的绝缘导线不不应应穿穿于于不不同同金金属属导导管管内内。
（4）不同回路、不同电压等级和交流与直流线路的绝缘导线不不应应穿穿于于同同一一导导管管内内。
2）槽盒内敷线要求
（1）同一交流回路的绝缘导线不不应应敷敷设设于于不不同同的的金金属属槽槽盒盒内内。
（2）同一槽盒内不不宜宜同同时时敷敷设设绝绝缘缘导导线线和和电电缆缆。
（3）同一路径无无抗抗干干扰扰要要求求的线路，可敷设于同一槽盒内。
（4）槽盒内的绝缘导线总截面积（包括外护套）不应超过槽盒内截面积的4400%%。控制和信号等非电
力线路敷设于同一槽盒，绝缘导线的总截面积不应超过槽盒内截面积的5500%%。
5、室内电缆敷设要求
3）电缆敷设要求
（1）电缆敷设时，电缆应从盘的上上端端引出，不应使电缆在支架上及地面摩擦拖拉。电缆上不不得得有铠
装压扁、电缆绞拧、护层折裂等未消除的机械损伤。
（2）机械敷设大截面电缆时，应在牵引头或钢丝网套与牵引钢缆之间装装设设防防捻捻器器。机械敷设电缆的
速度不不宜宜超超过过1155mm//mmiinn。
（3）并联使用的电力电缆，其额定电压、型号规格和长度应相相同同。并列敷设的电缆，其接头位置
宜相相互互错错开开。
（4）电缆明敷接头，应用托托板板托托置置固固定定；电缆共通道敷设存在接头时，接头宜采用防防火火隔隔板板或或防防爆爆
盒盒进行隔离；电力电缆在终端头与接头附近宜留留有有备备用用长长度度。
（5）电缆保护导管的内径应不小于电缆外径的11..55倍倍。交流单芯电缆或分相后的每相电缆不不得得单单根根
穿穿于于钢钢导导管管内内，固定用的夹具和支架不应形成闭合磁路。
（6）电缆出入电缆沟，电气竖井，建筑物，配电（控制）柜、台、箱处以及管子管口处等部位应采
取防防火火封封堵堵或密密封封措措施施。
（7）金属梯架（槽盒）内电缆敷设的最最小小允允许许弯弯曲曲半半径径应符合表3.2-3的规定。
表3.2-3电缆敷设的最小允许弯曲半径（注：D为电缆外径）
149 / 184一一级级建建造造师师--机机电电工工程程

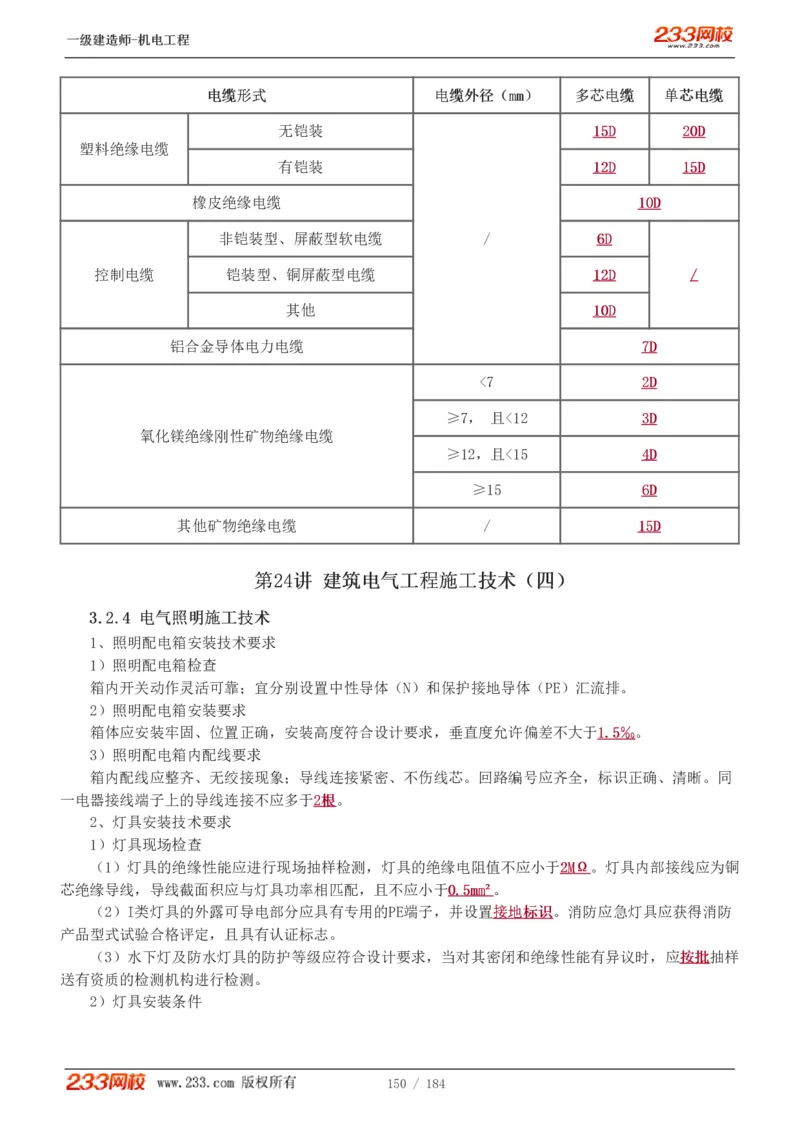

电电缆缆形形式式 电电缆缆外外径径（（mmmm）） 多多芯芯电电缆缆 单单芯芯电电缆缆
无铠装 1155DD 2200DD
塑料绝缘电缆
有铠装 1122DD 1155DD
橡皮绝缘电缆 1100DD
非铠装型、屏蔽型软电缆 / 66DD
控制电缆 铠装型、铜屏蔽型电缆 1122DD //
其他 1100DD
铝合金导体电力电缆 77DD
<7 22DD
≥7， 且<12 33DD
氧化镁绝缘刚性矿物绝缘电缆
≥12，且<15 44DD
≥15 66DD
其他矿物绝缘电缆 / 1155DD
第第2244讲讲 建建筑筑电电气气工工程程施施工工技技术术（（四四））

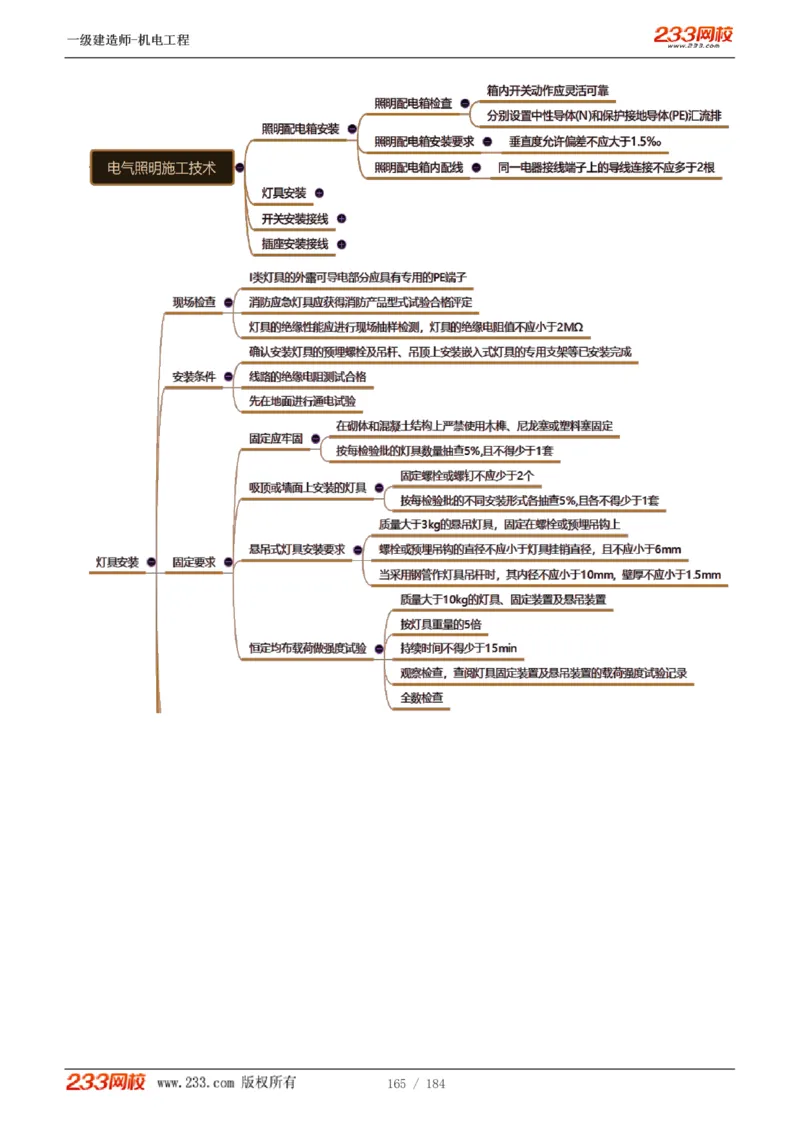

33..22..44 电电气气照照明明施施工工技技术术
1、照明配电箱安装技术要求
1）照明配电箱检查
箱内开关动作灵活可靠；宜分别设置中性导体（N）和保护接地导体（PE）汇流排。
2）照明配电箱安装要求
箱体应安装牢固、位置正确，安装高度符合设计要求，垂直度允许偏差不大于11..55‰‰。
3）照明配电箱内配线要求
箱内配线应整齐、无绞接现象；导线连接紧密、不伤线芯。回路编号应齐全，标识正确、清晰。同
一电器接线端子上的导线连接不应多于22根根。
2、灯具安装技术要求
1）灯具现场检查
（1）灯具的绝缘性能应进行现场抽样检测，灯具的绝缘电阻值不应小于22MMΩΩ。灯具内部接线应为铜
芯绝缘导线，导线截面积应与灯具功率相匹配，且不应小于00..55mmmm²²。
（2）I类灯具的外露可导电部分应具有专用的PE端子，并设置接接地地标标识识。消防应急灯具应获得消防
产品型式试验合格评定，且具有认证标志。
（3）水下灯及防水灯具的防护等级应符合设计要求，当对其密闭和绝缘性能有异议时，应按按批批抽样
送有资质的检测机构进行检测。
2）灯具安装条件
150 / 184一一级级建建造造师师--机机电电工工程程

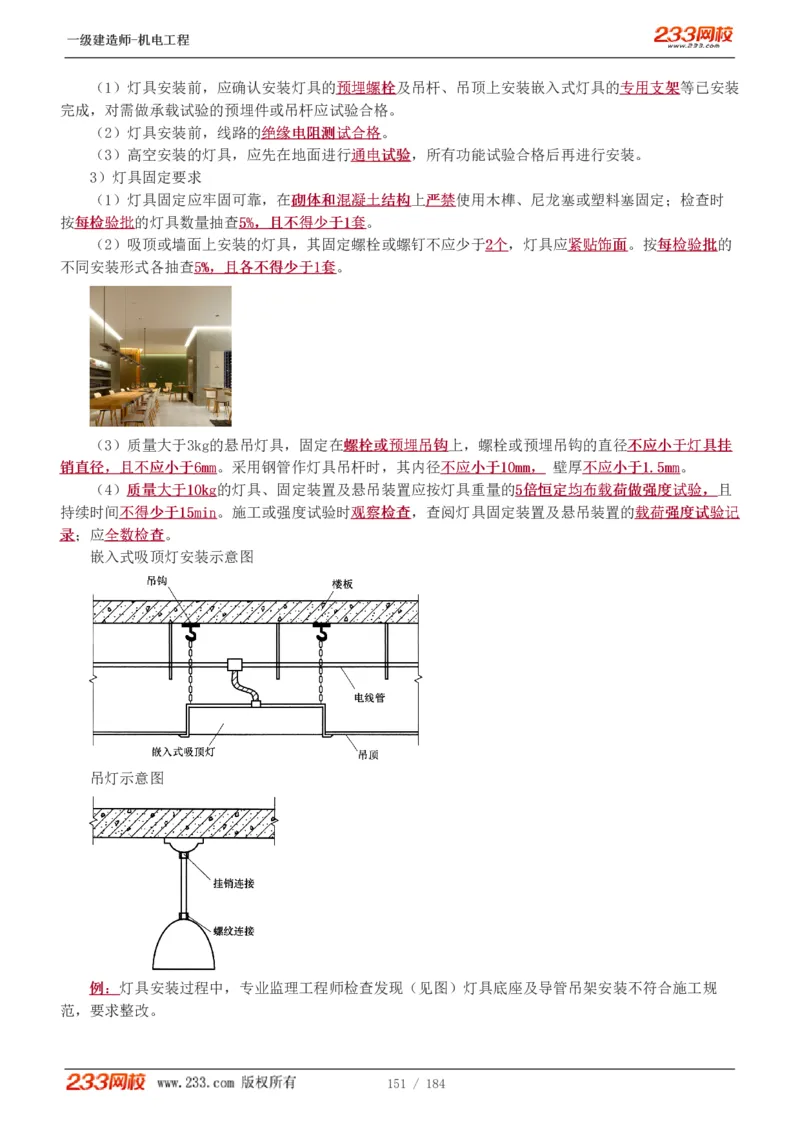

（1）灯具安装前，应确认安装灯具的预预埋埋螺螺栓栓及吊杆、吊顶上安装嵌入式灯具的专专用用支支架架等已安装
完成，对需做承载试验的预埋件或吊杆应试验合格。
（2）灯具安装前，线路的绝绝缘缘电电阻阻测测试试合合格格。
（3）高空安装的灯具，应先在地面进行通通电电试试验验，所有功能试验合格后再进行安装。
3）灯具固定要求
（1）灯具固定应牢固可靠，在砌砌体体和和混混凝凝土土结结构构上严严禁禁使用木榫、尼龙塞或塑料塞固定；检查时
按每每检检验验批批的灯具数量抽查55%%，，且且不不得得少少于于11套套。
（2）吸顶或墙面上安装的灯具，其固定螺栓或螺钉不应少于22个个，灯具应紧紧贴贴饰饰面面。按每每检检验验批批的
不同安装形式各抽查55%%，，且且各各不不得得少少于于11套套。
（3）质量大于3kg的悬吊灯具，固定在螺螺栓栓或或预预埋埋吊吊钩钩上，螺栓或预埋吊钩的直径不不应应小小于于灯灯具具挂挂
销销直直径径，，且且不不应应小小于于66mmmm。采用钢管作灯具吊杆时，其内径不不应应小小于于1100mmmm，， 壁厚不不应应小小于于11..55mmmm。
（4）质质量量大大于于1100kkgg的灯具、固定装置及悬吊装置应按灯具重量的55倍倍恒恒定定均均布布载载荷荷做做强强度度试试验验，，且
持续时间不不得得少少于于1155mmiinn。施工或强度试验时观观察察检检查查，查阅灯具固定装置及悬吊装置的载载荷荷强强度度试试验验记记
录录；应全全数数检检查查。
嵌入式吸顶灯安装示意图
吊灯示意图
例例：：灯具安装过程中，专业监理工程师检查发现（见图）灯具底座及导管吊架安装不符合施工规
范，要求整改。
151 / 184一一级级建建造造师师--机机电电工工程程

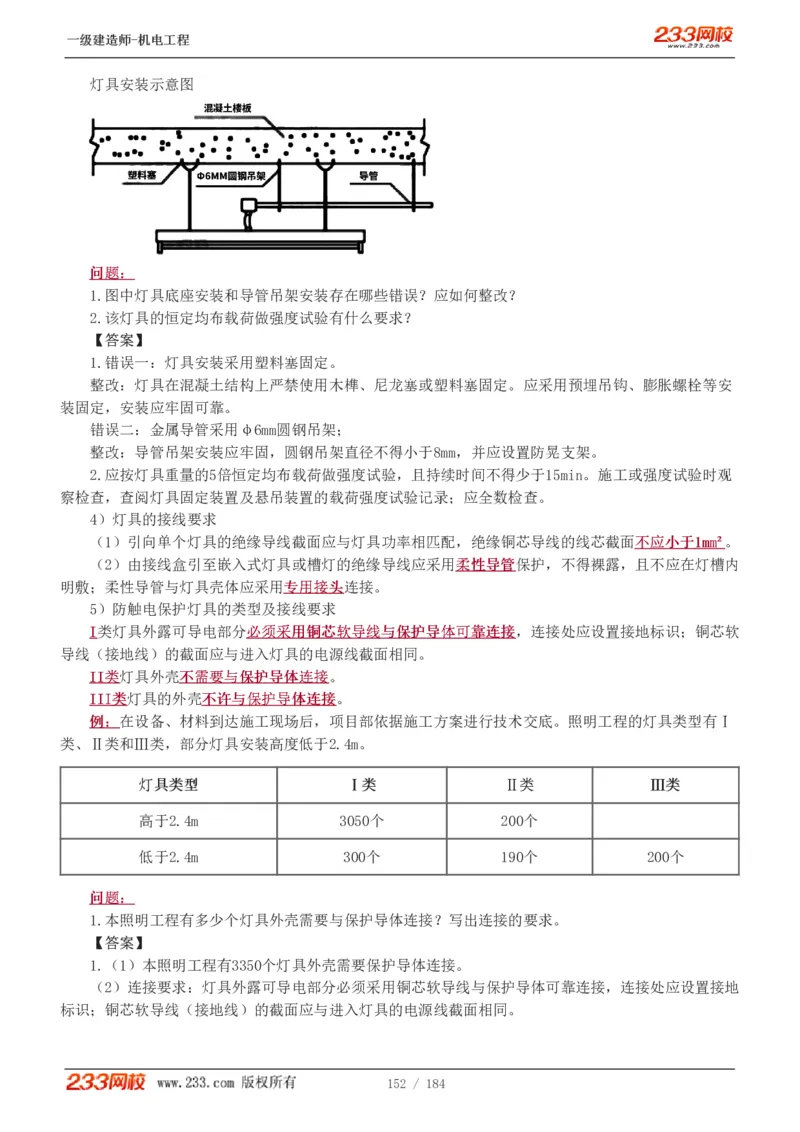

灯具安装示意图
问问题题：：
1.图中灯具底座安装和导管吊架安装存在哪些错误？应如何整改？
2.该灯具的恒定均布载荷做强度试验有什么要求？
【【答答案案】】
1.错误一：灯具安装采用塑料塞固定。
整改：灯具在混凝土结构上严禁使用木榫、尼龙塞或塑料塞固定。应采用预埋吊钩、膨胀螺栓等安
装固定，安装应牢固可靠。
错误二：金属导管采用φ6mm圆钢吊架；
整改：导管吊架安装应牢固，圆钢吊架直径不得小于8mm，并应设置防晃支架。
2.应按灯具重量的5倍恒定均布载荷做强度试验，且持续时间不得少于15min。施工或强度试验时观
察检查，查阅灯具固定装置及悬吊装置的载荷强度试验记录；应全数检查。
4）灯具的接线要求
（1）引向单个灯具的绝缘导线截面应与灯具功率相匹配，绝缘铜芯导线的线芯截面不不应应小小于于11mmmm²²。
（2）由接线盒引至嵌入式灯具或槽灯的绝缘导线应采用柔柔性性导导管管保护，不得裸露，且不应在灯槽内
明敷；柔性导管与灯具壳体应采用专专用用接接头头连接。
5）防触电保护灯具的类型及接线要求
II类灯具外露可导电部分必必须须采采用用铜铜芯芯软软导导线线与与保保护护导导体体可可靠靠连连接接，连接处应设置接地标识；铜芯软
导线（接地线）的截面应与进入灯具的电源线截面相同。
IIII类类灯具外壳不不需需要要与与保保护护导导体体连连接接。
IIIIII类类灯具的外壳不不许许与与保保护护导导体体连连接接。
例例：：在设备、材料到达施工现场后，项目部依据施工方案进行技术交底。照明工程的灯具类型有Ⅰ
类、Ⅱ类和Ⅲ类，部分灯具安装高度低于2.4m。
灯灯具具类类型型 ⅠⅠ类类 ⅡⅡ类类 ⅢⅢ类类
高于2.4m 3050个 200个
低于2.4m 300个 190个 200个
问问题题：：
1.本照明工程有多少个灯具外壳需要与保护导体连接？写出连接的要求。
【【答答案案】】
1.（1）本照明工程有3350个灯具外壳需要保护导体连接。
（2）连接要求：灯具外露可导电部分必须采用铜芯软导线与保护导体可靠连接，连接处应设置接地
标识；铜芯软导线（接地线）的截面应与进入灯具的电源线截面相同。
152 / 184一一级级建建造造师师--机机电电工工程程

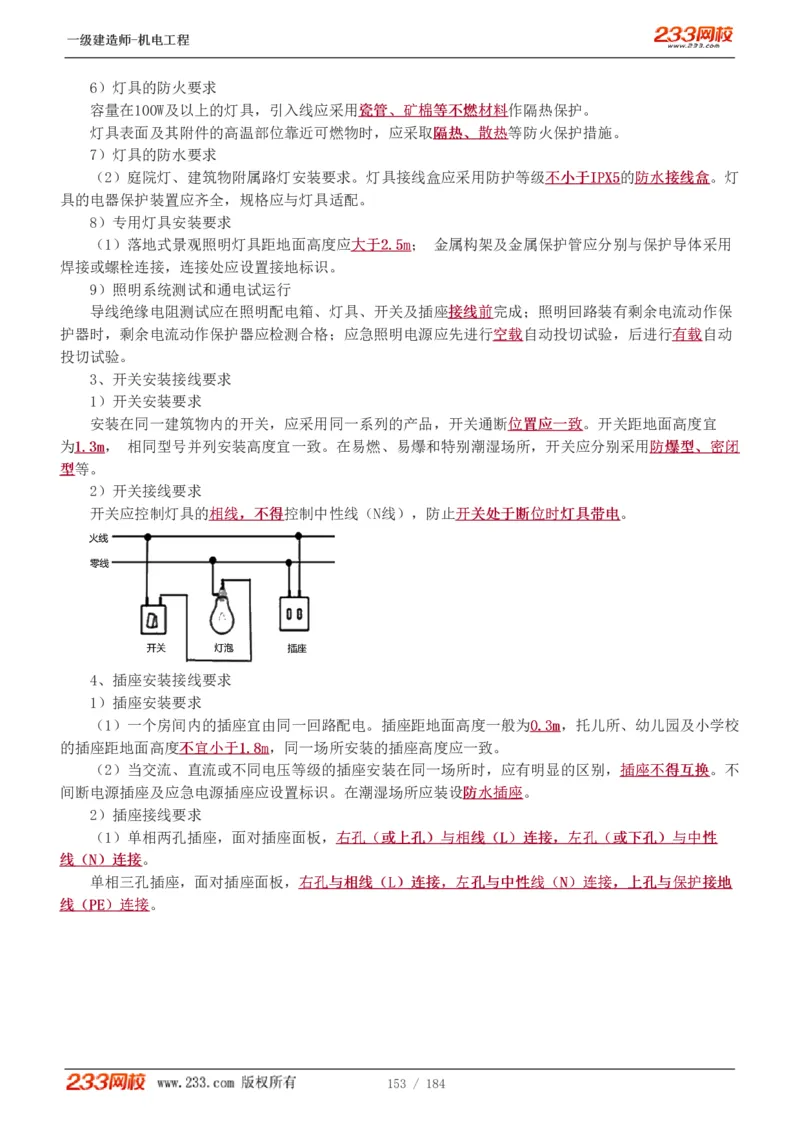

6）灯具的防火要求
容量在100W及以上的灯具，引入线应采用瓷瓷管管、、矿矿棉棉等等不不燃燃材材料料作隔热保护。
灯具表面及其附件的高温部位靠近可燃物时，应采取隔隔热热、、散散热热等防火保护措施。
7）灯具的防水要求
（2）庭院灯、建筑物附属路灯安装要求。灯具接线盒应采用防护等级不不小小于于IIPPXX55的防防水水接接线线盒盒。灯
具的电器保护装置应齐全，规格应与灯具适配。
8）专用灯具安装要求
（1）落地式景观照明灯具距地面高度应大大于于22..55mm； 金属构架及金属保护管应分别与保护导体采用
焊接或螺栓连接，连接处应设置接地标识。
9）照明系统测试和通电试运行
导线绝缘电阻测试应在照明配电箱、灯具、开关及插座接接线线前前完成；照明回路装有剩余电流动作保
护器时，剩余电流动作保护器应检测合格；应急照明电源应先进行空空载载自动投切试验，后进行有有载载自动
投切试验。
3、开关安装接线要求
1）开关安装要求
安装在同一建筑物内的开关，应采用同一系列的产品，开关通断位位置置应应一一致致。开关距地面高度宜
为11..33mm， 相同型号并列安装高度宜一致。在易燃、易爆和特别潮湿场所，开关应分别采用防防爆爆型型、、密密闭闭
型型等。
2）开关接线要求
开关应控制灯具的相相线线，，不不得得控制中性线（N线），防止开开关关处处于于断断位位时时灯灯具具带带电电。
4、插座安装接线要求
1）插座安装要求
（1）一个房间内的插座宜由同一回路配电。插座距地面高度一般为00..33mm，托儿所、幼儿园及小学校
的插座距地面高度不不宜宜小小于于11..88mm，同一场所安装的插座高度应一致。
（2）当交流、直流或不同电压等级的插座安装在同一场所时，应有明显的区别，插插座座不不得得互互换换。不
间断电源插座及应急电源插座应设置标识。在潮湿场所应装设防防水水插插座座。
2）插座接线要求
（1）单相两孔插座，面对插座面板，右右孔孔（（或或上上孔孔））与与相相线线（（LL））连连接接，，左左孔孔（（或或下下孔孔））与与中中性性
线线（（NN））连连接接。
单相三孔插座，面对插座面板，右右孔孔与与相相线线（（LL））连连接接，，左左孔孔与与中中性性线线（（NN））连连接接，，上上孔孔与与保保护护接接地地
线线（（PPEE））连连接接。
153 / 184一一级级建建造造师师--机机电电工工程程

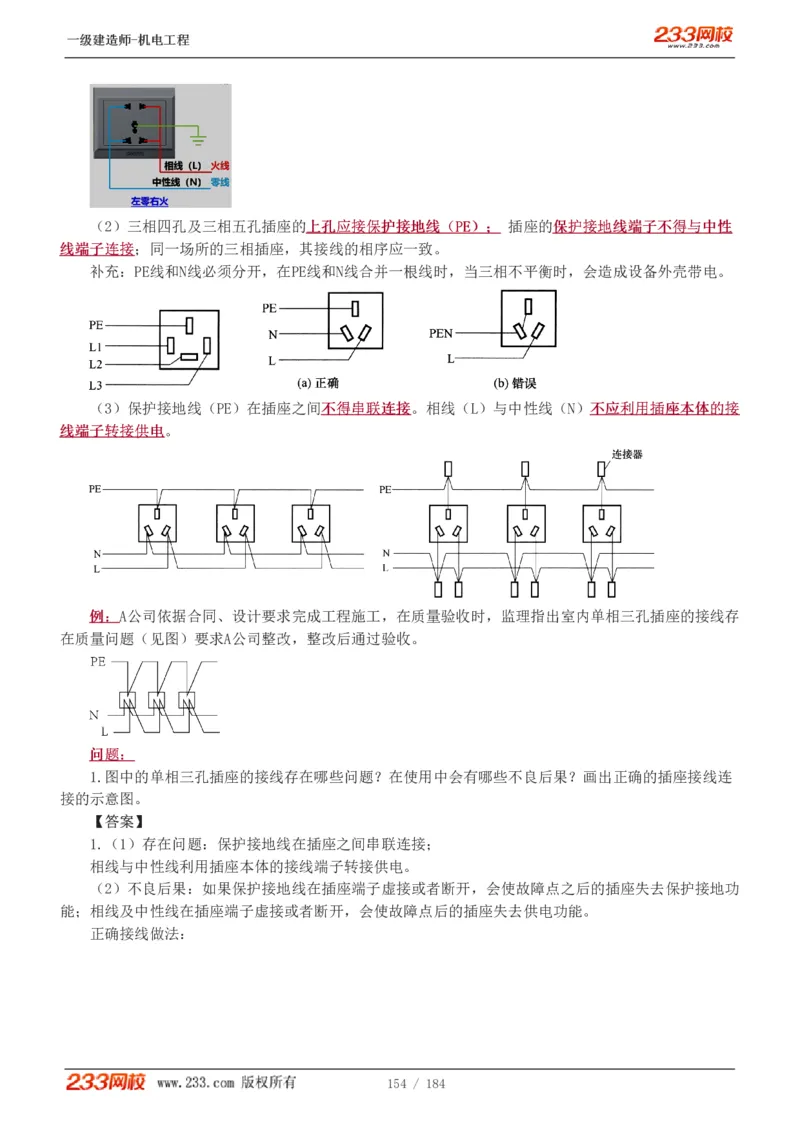

（2）三相四孔及三相五孔插座的上上孔孔应应接接保保护护接接地地线线（（PPEE））；； 插座的保保护护接接地地线线端端子子不不得得与与中中性性
线线端端子子连连接接；同一场所的三相插座，其接线的相序应一致。
补充：PE线和N线必须分开，在PE线和N线合并一根线时，当三相不平衡时，会造成设备外壳带电。
（3）保护接地线（PE）在插座之间不不得得串串联联连连接接。相线（L）与中性线（N）不不应应利利用用插插座座本本体体的的接接
线线端端子子转转接接供供电电。
例例：：A公司依据合同、设计要求完成工程施工，在质量验收时，监理指出室内单相三孔插座的接线存
在质量问题（见图）要求A公司整改，整改后通过验收。
问问题题：：
1.图中的单相三孔插座的接线存在哪些问题？在使用中会有哪些不良后果？画出正确的插座接线连
接的示意图。
【【答答案案】】
1.（1）存在问题：保护接地线在插座之间串联连接；
相线与中性线利用插座本体的接线端子转接供电。
（2）不良后果：如果保护接地线在插座端子虚接或者断开，会使故障点之后的插座失去保护接地功
能；相线及中性线在插座端子虚接或者断开，会使故障点后的插座失去供电功能。
正确接线做法：

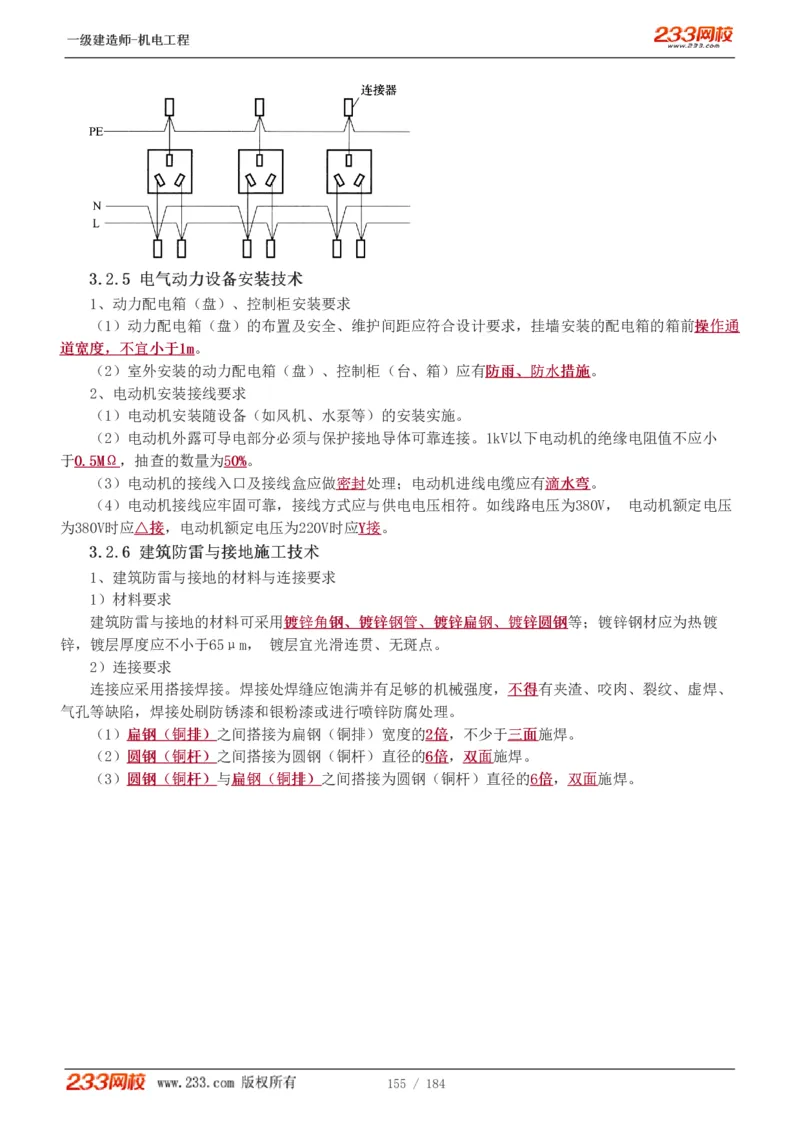

154 / 184一一级级建建造造师师--机机电电工工程程
33..22..55 电电气气动动力力设设备备安安装装技技术术
1、动力配电箱（盘）、控制柜安装要求
（1）动力配电箱（盘）的布置及安全、维护间距应符合设计要求，挂墙安装的配电箱的箱前操操作作通通
道道宽宽度度，，不不宜宜小小于于11mm。
（2）室外安装的动力配电箱（盘）、控制柜（台、箱）应有防防雨雨、、防防水水措措施施。
2、电动机安装接线要求
（1）电动机安装随设备（如风机、水泵等）的安装实施。
（2）电动机外露可导电部分必须与保护接地导体可靠连接。1kV以下电动机的绝缘电阻值不应小
于00..55MMΩΩ，抽查的数量为5500%%。
（3）电动机的接线入口及接线盒应做密密封封处理；电动机进线电缆应有滴滴水水弯弯。
（4）电动机接线应牢固可靠，接线方式应与供电电压相符。如线路电压为380V， 电动机额定电压
为380V时应△△接接，电动机额定电压为220V时应YY接接。

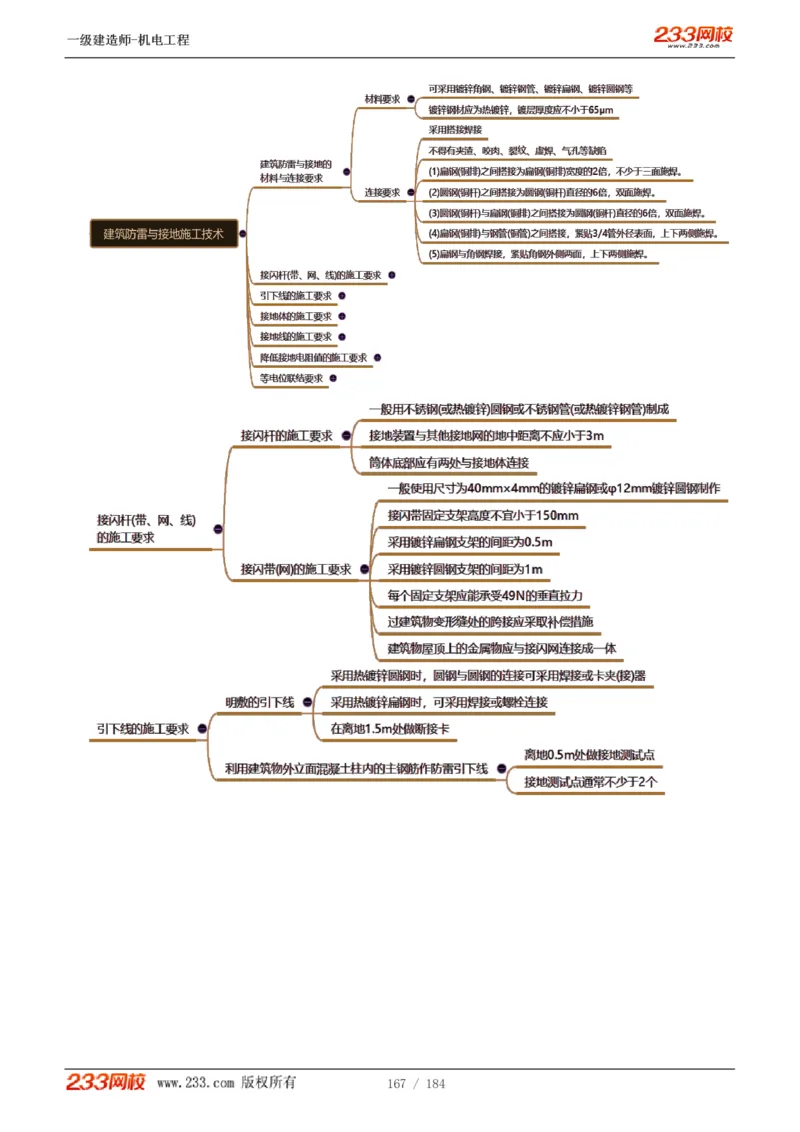

33..22..66 建建筑筑防防雷雷与与接接地地施施工工技技术术
1、建筑防雷与接地的材料与连接要求
1）材料要求
建筑防雷与接地的材料可采用镀镀锌锌角角钢钢、、镀镀锌锌钢钢管管、、镀镀锌锌扁扁钢钢、、镀镀锌锌圆圆钢钢等；镀锌钢材应为热镀
锌，镀层厚度应不小于65μm， 镀层宜光滑连贯、无斑点。
2）连接要求
连接应采用搭接焊接。焊接处焊缝应饱满并有足够的机械强度，不不得得有夹渣、咬肉、裂纹、虚焊、
气孔等缺陷，焊接处刷防锈漆和银粉漆或进行喷锌防腐处理。
（1）扁扁钢钢（（铜铜排排））之间搭接为扁钢（铜排）宽度的22倍倍，不少于三三面面施焊。
（2）圆圆钢钢（（铜铜杆杆））之间搭接为圆钢（铜杆）直径的66倍倍，双双面面施焊。
（3）圆圆钢钢（（铜铜杆杆））与扁扁钢钢（（铜铜排排））之间搭接为圆钢（铜杆）直径的66倍倍，双双面面施焊。
155 / 184一一级级建建造造师师--机机电电工工程程

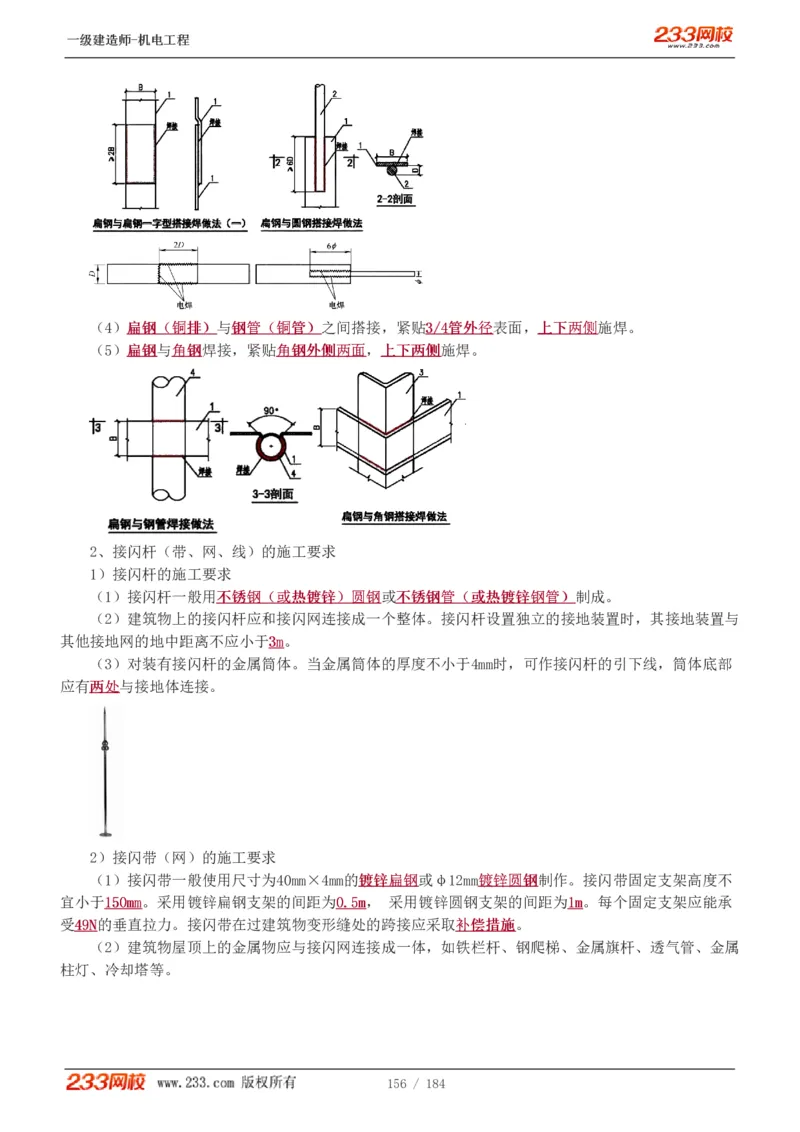

（4）扁扁钢钢（（铜铜排排））与钢钢管管（（铜铜管管））之间搭接，紧贴33//44管管外外径径表面，上上下下两两侧侧施焊。
（5）扁扁钢钢与角角钢钢焊接，紧贴角角钢钢外外侧侧两两面面，上上下下两两侧侧施焊。
2、接闪杆（带、网、线）的施工要求
1）接闪杆的施工要求
（1）接闪杆一般用不不锈锈钢钢（（或或热热镀镀锌锌））圆圆钢钢或不不锈锈钢钢管管（（或或热热镀镀锌锌钢钢管管））制成。
（2）建筑物上的接闪杆应和接闪网连接成一个整体。接闪杆设置独立的接地装置时，其接地装置与
其他接地网的地中距离不应小于33mm。
（3）对装有接闪杆的金属筒体。当金属筒体的厚度不小于4mm时，可作接闪杆的引下线，筒体底部
应有两两处处与接地体连接。
2）接闪带（网）的施工要求
（1）接闪带一般使用尺寸为40mm×4mm的镀镀锌锌扁扁钢钢或φ12mm镀镀锌锌圆圆钢钢制作。接闪带固定支架高度不
宜小于115500mmmm。采用镀锌扁钢支架的间距为00..55mm， 采用镀锌圆钢支架的间距为11mm。每个固定支架应能承
受4499NN的垂直拉力。接闪带在过建筑物变形缝处的跨接应采取补补偿偿措措施施。
（2）建筑物屋顶上的金属物应与接闪网连接成一体，如铁栏杆、钢爬梯、金属旗杆、透气管、金属
柱灯、冷却塔等。
156 / 184一一级级建建造造师师--机机电电工工程程

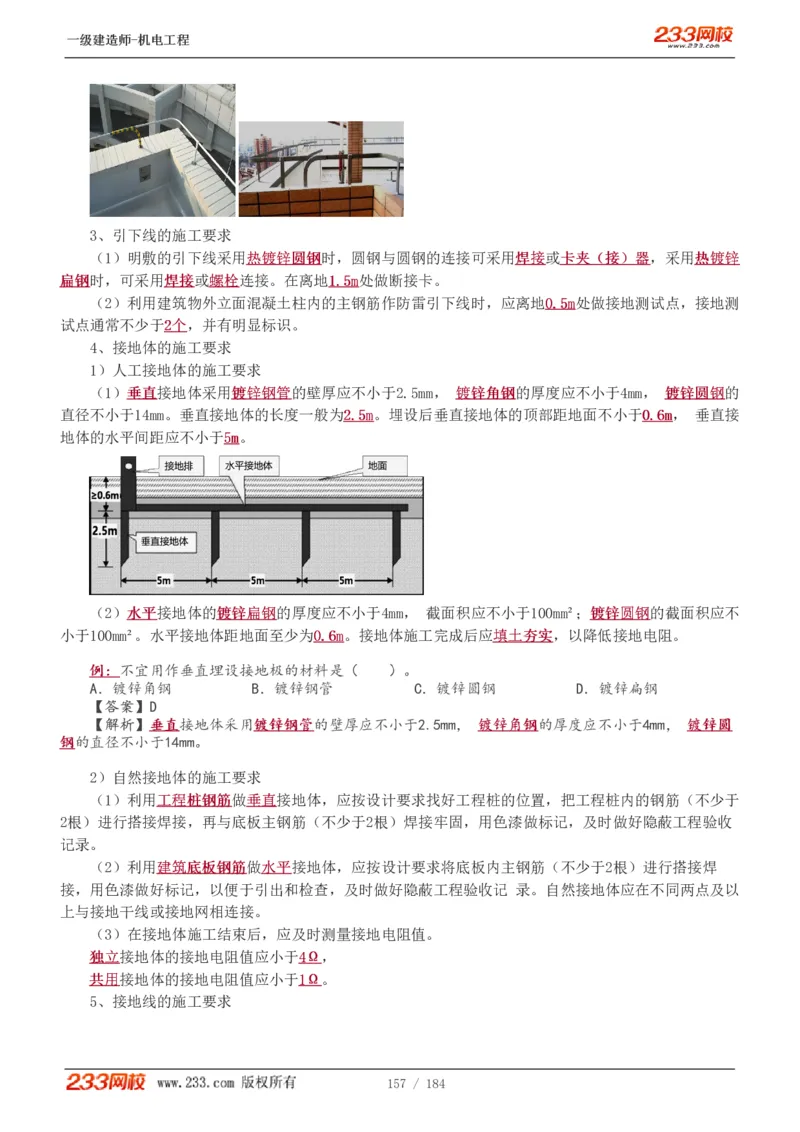

3、引下线的施工要求
（1）明敷的引下线采用热热镀镀锌锌圆圆钢钢时，圆钢与圆钢的连接可采用焊焊接接或卡卡夹夹（（接接））器器，采用热热镀镀锌锌
扁扁钢钢时，可采用焊焊接接或螺螺栓栓连接。在离地11..55mm处做断接卡。
（2）利用建筑物外立面混凝土柱内的主钢筋作防雷引下线时，应离地00..55mm处做接地测试点，接地测
试点通常不少于22个个，并有明显标识。
4、接地体的施工要求
1）人工接地体的施工要求
（1）垂垂直直接地体采用镀镀锌锌钢钢管管的壁厚应不小于2.5mm， 镀镀锌锌角角钢钢的厚度应不小于4mm， 镀镀锌锌圆圆钢钢的
直径不小于14mm。垂直接地体的长度一般为22..55mm。埋设后垂直接地体的顶部距地面不小于00..66mm， 垂直接
地体的水平间距应不小于55mm。
（2）水水平平接地体的镀镀锌锌扁扁钢钢的厚度应不小于4mm， 截面积应不小于100mm²；镀镀锌锌圆圆钢钢的截面积应不
小于100mm²。水平接地体距地面至少为00..66mm。接地体施工完成后应填填土土夯夯实实，以降低接地电阻。
例例：：不宜用作垂直埋设接地极的材料是（ ）。
A．镀锌角钢 B．镀锌钢管 C．镀锌圆钢 D．镀锌扁钢
【【答答案案】】D
【【解解析析】】垂垂直直接地体采用镀镀锌锌钢钢管管的壁厚应不小于2.5mm， 镀镀锌锌角角钢钢的厚度应不小于4mm， 镀镀锌锌圆圆
钢钢的直径不小于14mm。
2）自然接地体的施工要求
（1）利用工工程程桩桩钢钢筋筋做垂垂直直接地体，应按设计要求找好工程桩的位置，把工程桩内的钢筋（不少于
2根）进行搭接焊接，再与底板主钢筋（不少于2根）焊接牢固，用色漆做标记，及时做好隐蔽工程验收
记录。
（2）利用建建筑筑底底板板钢钢筋筋做水水平平接地体，应按设计要求将底板内主钢筋（不少于2根）进行搭接焊
接，用色漆做好标记，以便于引出和检查，及时做好隐蔽工程验收记 录。自然接地体应在不同两点及以
上与接地干线或接地网相连接。
（3）在接地体施工结束后，应及时测量接地电阻值。
独独立立接地体的接地电阻值应小于44ΩΩ，
共共用用接地体的接地电阻值应小于11ΩΩ。
5、接地线的施工要求
157 / 184一一级级建建造造师师--机机电电工工程程

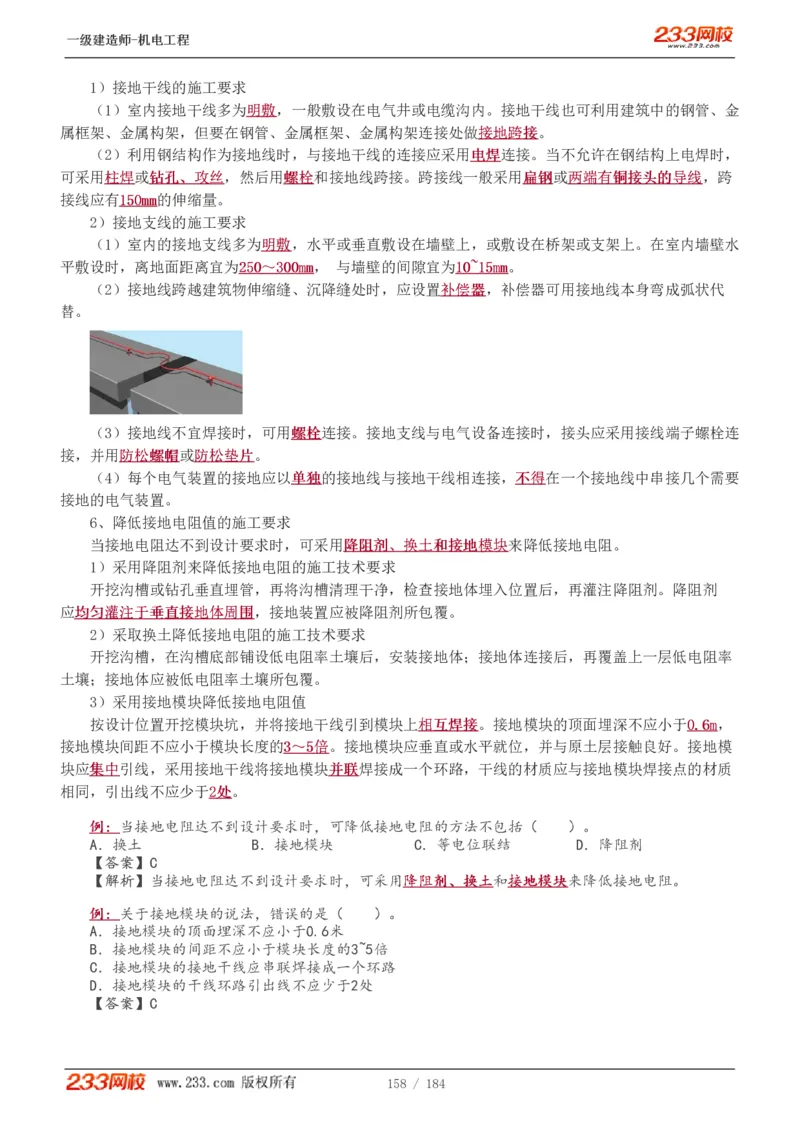

1）接地干线的施工要求
（1）室内接地干线多为明明敷敷，一般敷设在电气井或电缆沟内。接地干线也可利用建筑中的钢管、金
属框架、金属构架，但要在钢管、金属框架、金属构架连接处做接接地地跨跨接接。
（2）利用钢结构作为接地线时，与接地干线的连接应采用电电焊焊连接。当不允许在钢结构上电焊时，
可采用柱柱焊焊或钻钻孔孔、、攻攻丝丝，然后用螺螺栓栓和接地线跨接。跨接线一般采用扁扁钢钢或两两端端有有铜铜接接头头的的导导线线，跨
接线应有115500mmmm的伸缩量。
2）接地支线的施工要求
（1）室内的接地支线多为明明敷敷，水平或垂直敷设在墙壁上，或敷设在桥架或支架上。在室内墙壁水
平敷设时，离地面距离宜为225500～～330000mmmm， 与墙壁的间隙宜为1100~~1155mmmm。
（2）接地线跨越建筑物伸缩缝、沉降缝处时，应设置补补偿偿器器，补偿器可用接地线本身弯成弧状代
替。
（3）接地线不宜焊接时，可用螺螺栓栓连接。接地支线与电气设备连接时，接头应采用接线端子螺栓连
接，并用防防松松螺螺帽帽或防防松松垫垫片片。
（4）每个电气装置的接地应以单单独独的接地线与接地干线相连接，不不得得在一个接地线中串接几个需要
接地的电气装置。
6、降低接地电阻值的施工要求
当接地电阻达不到设计要求时，可采用降降阻阻剂剂、、换换土土和和接接地地模模块块来降低接地电阻。
1）采用降阻剂来降低接地电阻的施工技术要求
开挖沟槽或钻孔垂直埋管，再将沟槽清理干净，检查接地体埋入位置后，再灌注降阻剂。降阻剂
应均均匀匀灌灌注注于于垂垂直直接接地地体体周周围围，接地装置应被降阻剂所包覆。
2）采取换土降低接地电阻的施工技术要求
开挖沟槽，在沟槽底部铺设低电阻率土壤后，安装接地体；接地体连接后，再覆盖上一层低电阻率
土壤；接地体应被低电阻率土壤所包覆。
3）采用接地模块降低接地电阻值
按设计位置开挖模块坑，并将接地干线引到模块上相相互互焊焊接接。接地模块的顶面埋深不应小于00..66mm，
接地模块间距不应小于模块长度的33～～55倍倍。接地模块应垂直或水平就位，并与原土层接触良好。接地模
块应集集中中引线，采用接地干线将接地模块并并联联焊接成一个环路，干线的材质应与接地模块焊接点的材质
相同，引出线不应少于22处处。
例例：：当接地电阻达不到设计要求时，可降低接地电阻的方法不包括（ ）。
A．换土 B．接地模块 C．等电位联结 D．降阻剂
【【答答案案】】C
【【解解析析】】当接地电阻达不到设计要求时，可采用降降阻阻剂剂、、换换土土和接接地地模模块块来降低接地电阻。
例例：：关于接地模块的说法，错误的是（ ）。
A．接地模块的顶面埋深不应小于0.6米
B．接地模块的间距不应小于模块长度的3~5倍
C．接地模块的接地干线应串联焊接成一个环路
D．接地模块的干线环路引出线不应少于2处
【【答答案案】】C
158 / 184一一级级建建造造师师--机机电电工工程程

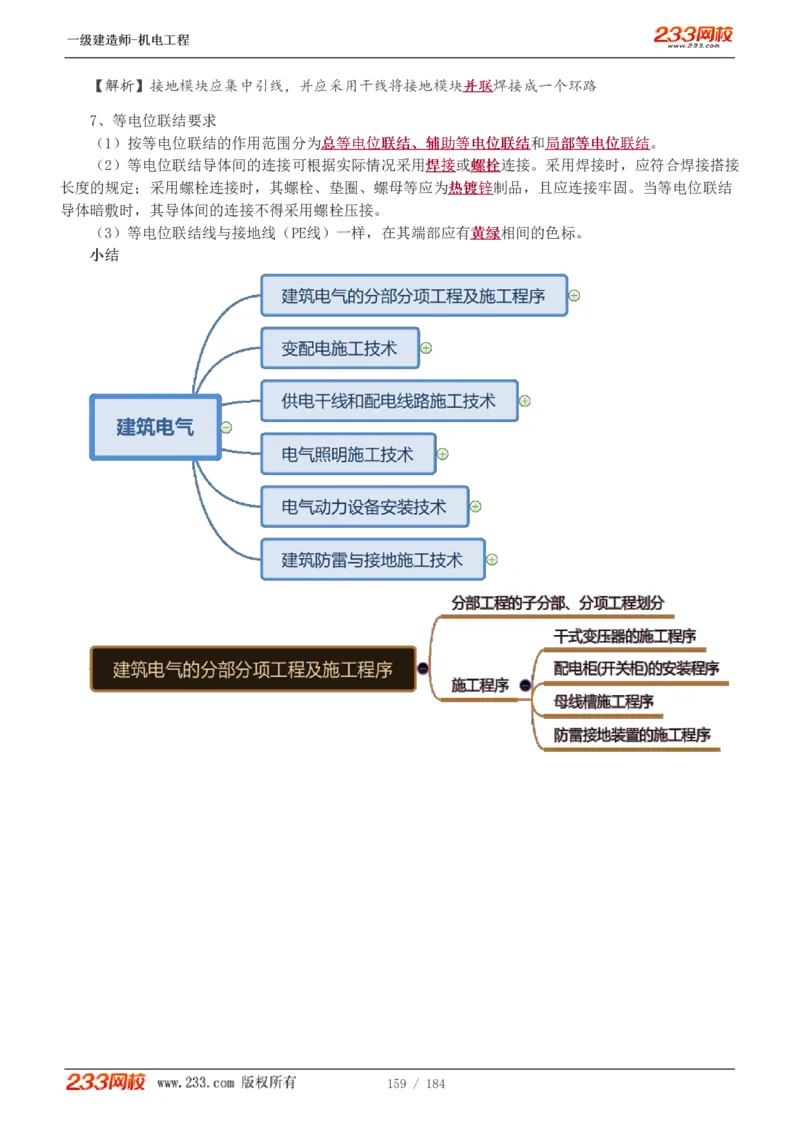

【【解解析析】】接地模块应集中引线，并应采用干线将接地模块并并联联焊接成一个环路
7、等电位联结要求
（1）按等电位联结的作用范围分为总总等等电电位位联联结结、、辅辅助助等等电电位位联联结结和局局部部等等电电位位联联结结。
（2）等电位联结导体间的连接可根据实际情况采用焊焊接接或螺螺栓栓连接。采用焊接时，应符合焊接搭接
长度的规定；采用螺栓连接时，其螺栓、垫圈、螺母等应为热热镀镀锌锌制品，且应连接牢固。当等电位联结
导体暗敷时，其导体间的连接不得采用螺栓压接。
（3）等电位联结线与接地线（PE线）一样，在其端部应有黄黄绿绿相间的色标。

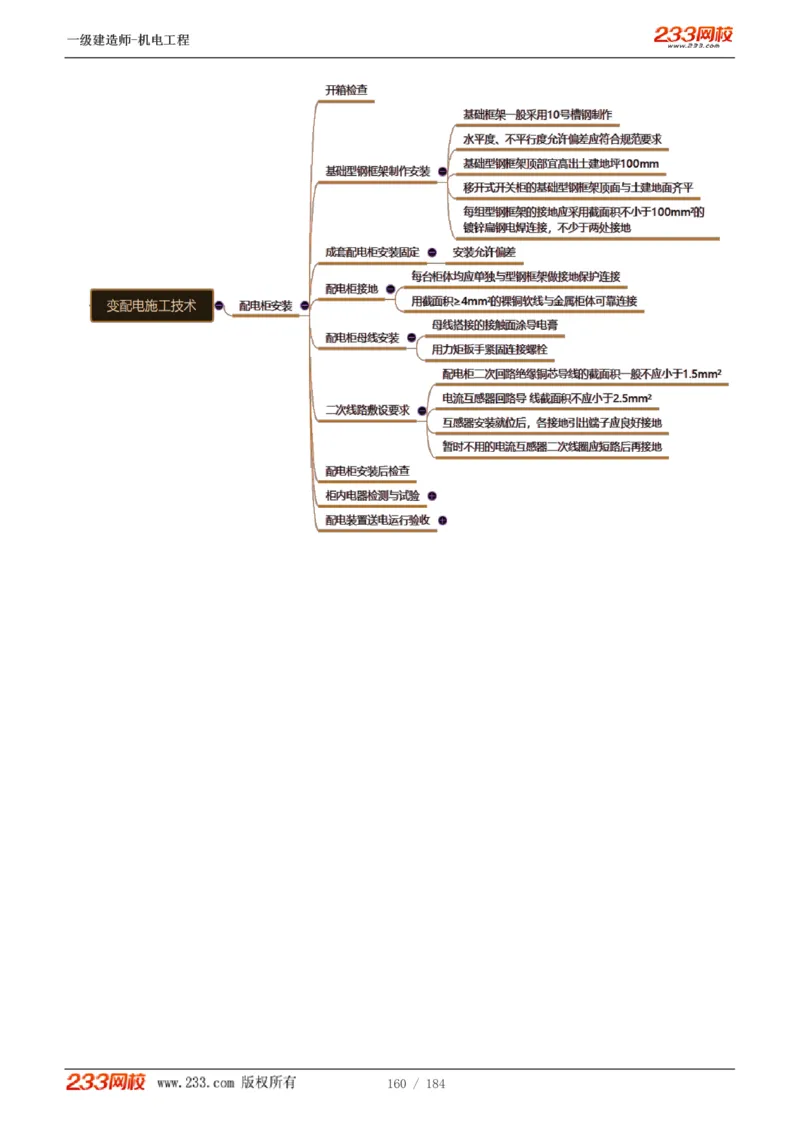

小小结结
159 / 184一一级级建建造造师师--机机电电工工程程
160 / 184一一级级建建造造师师--机机电电工工程程
161 / 184一一级级建建造造师师--机机电电工工程程

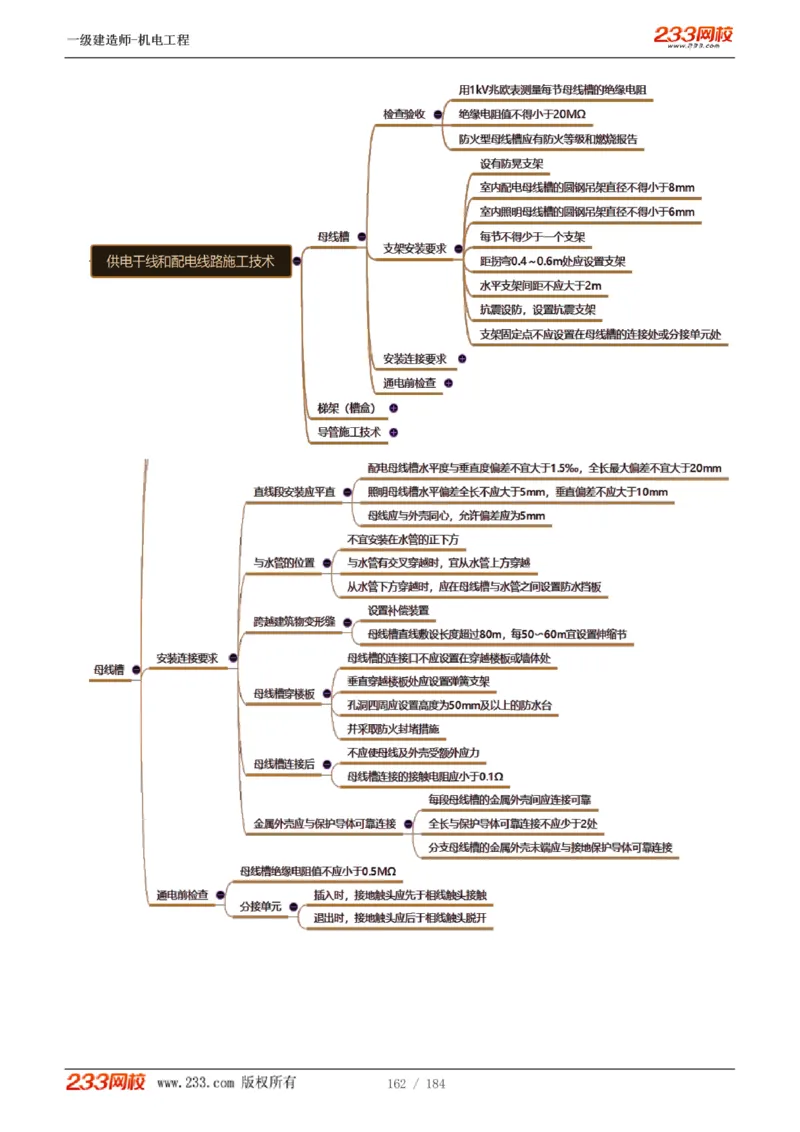

162 / 184一一级级建建造造师师--机机电电工工程程

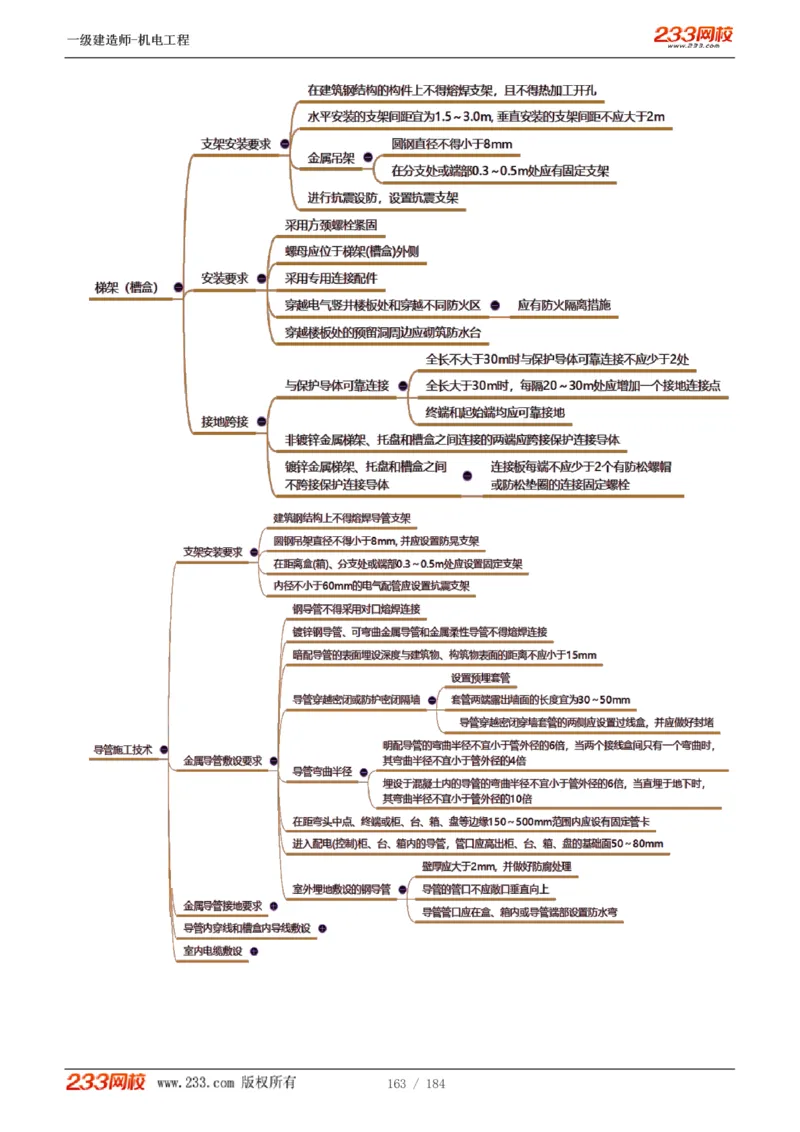

163 / 184一一级级建建造造师师--机机电电工工程程

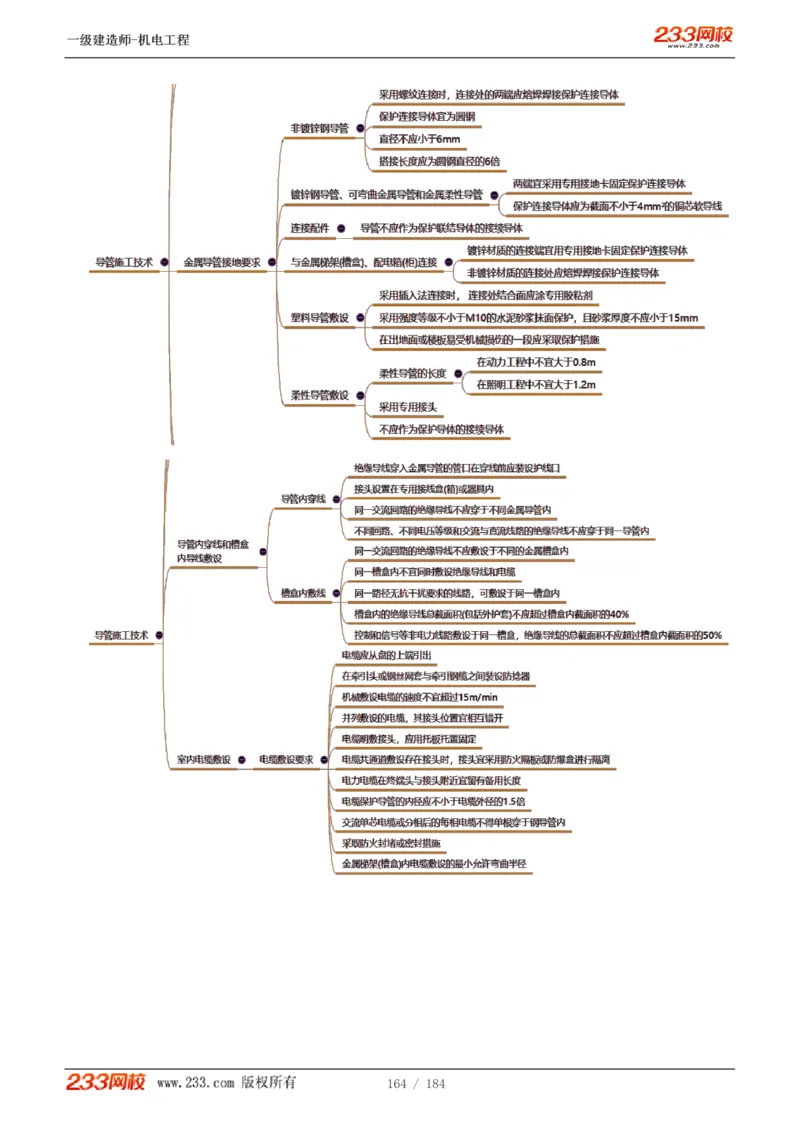

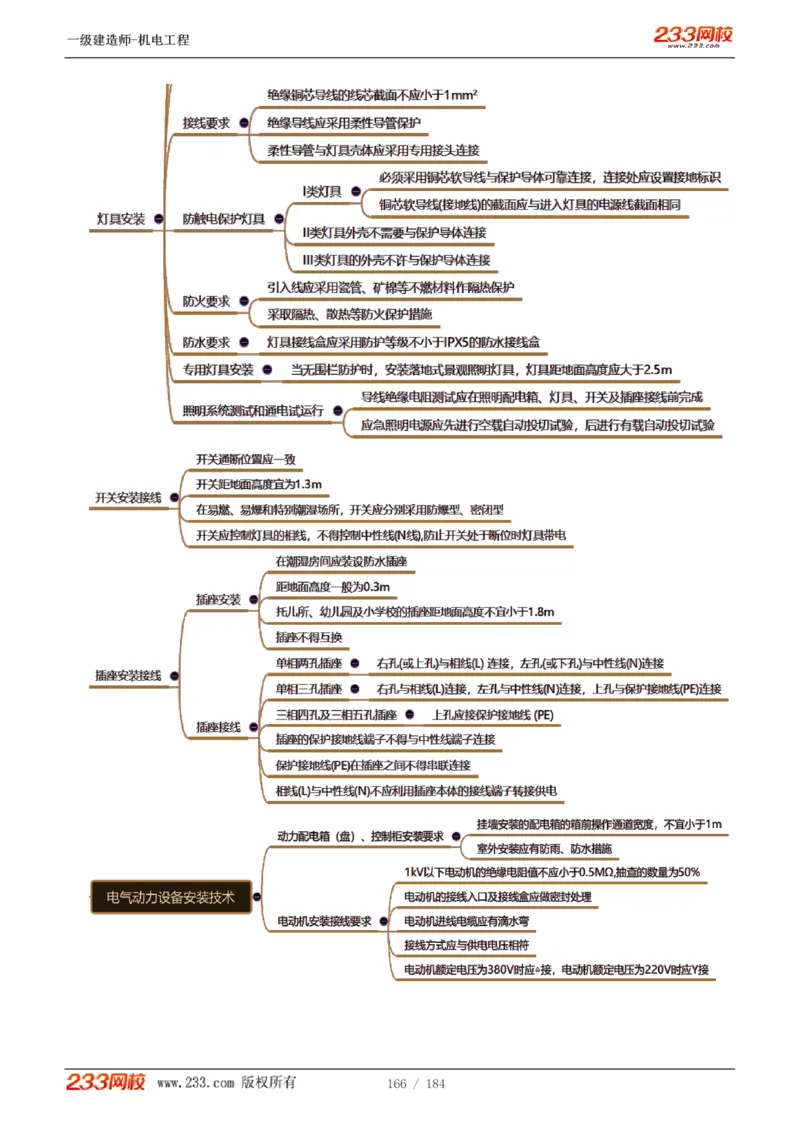

164 / 184一一级级建建造造师师--机机电电工工程程
165 / 184一一级级建建造造师师--机机电电工工程程
166 / 184一一级级建建造造师师--机机电电工工程程
167 / 184一一级级建建造造师师--机机电电工工程程

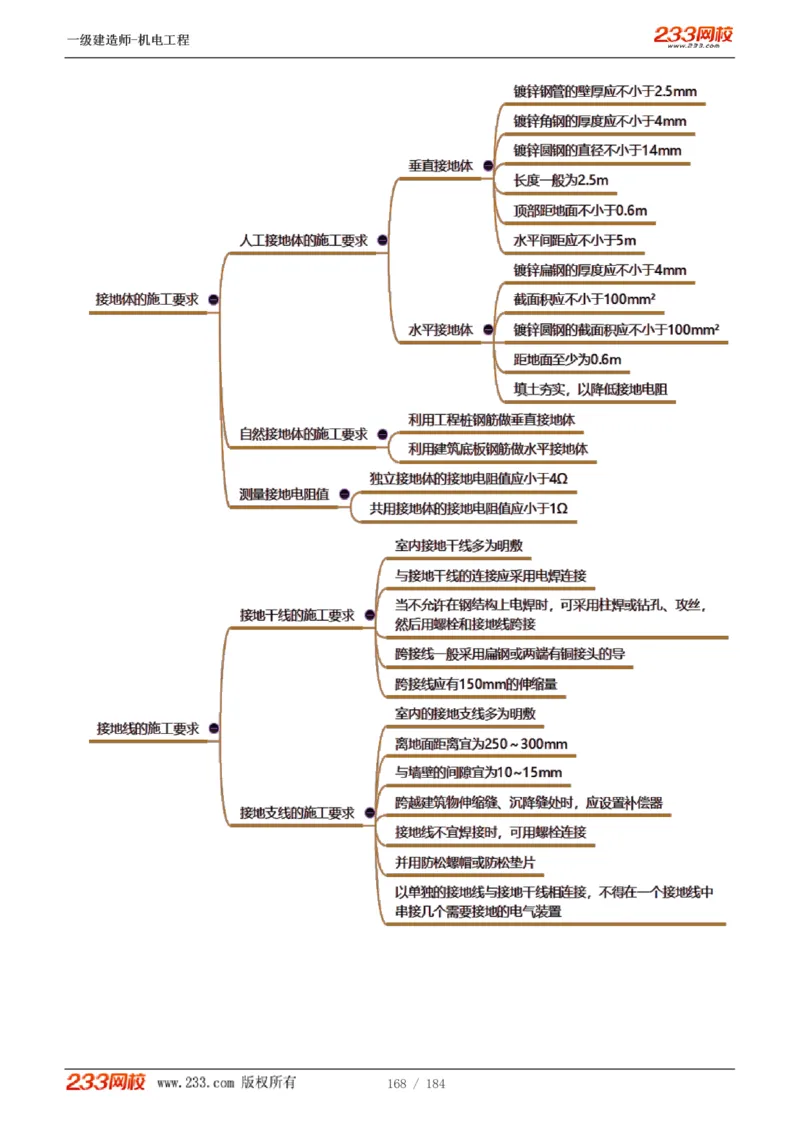

168 / 184一一级级建建造造师师--机机电电工工程程

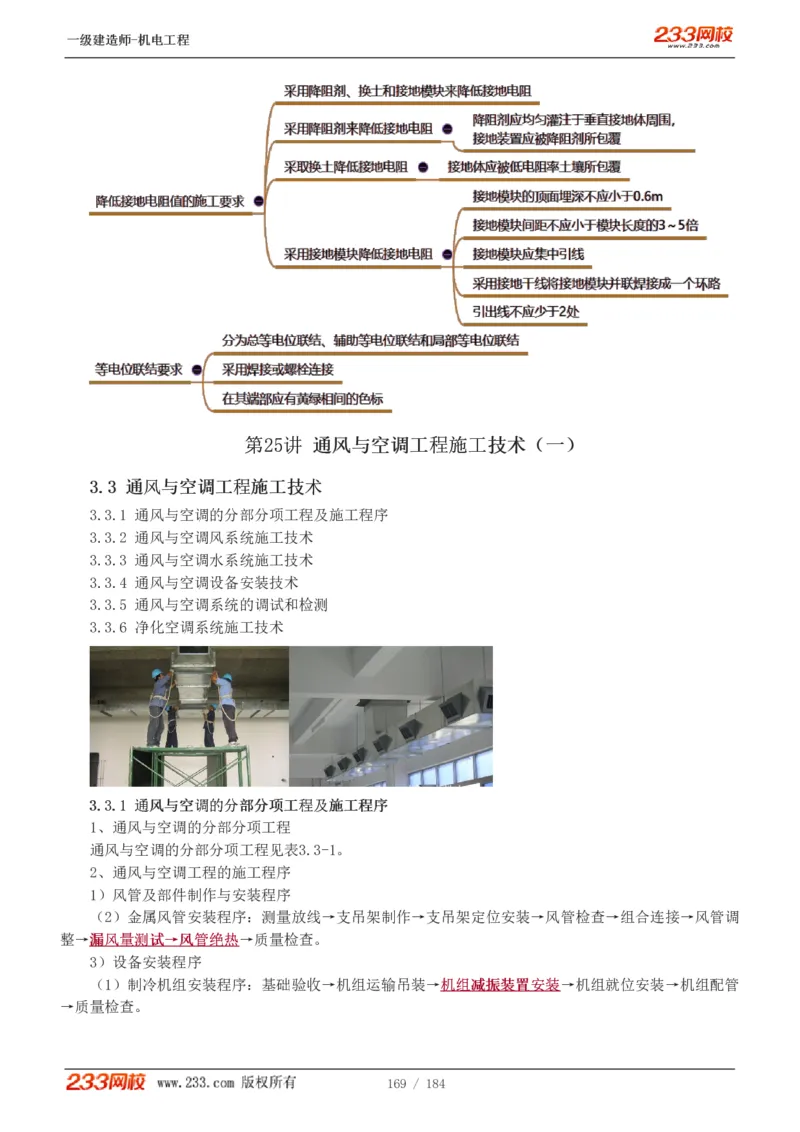

第第2255讲讲 通通风风与与空空调调工工程程施施工工技技术术（（一一））
33..33 通通风风与与空空调调工工程程施施工工技技术术
3.3.1 通风与空调的分部分项工程及施工程序
3.3.2 通风与空调风系统施工技术
3.3.3 通风与空调水系统施工技术
3.3.4 通风与空调设备安装技术
3.3.5 通风与空调系统的调试和检测
3.3.6 净化空调系统施工技术
33..33..11 通通风风与与空空调调的的分分部部分分项项工工程程及及施施工工程程序序
1、通风与空调的分部分项工程
通风与空调的分部分项工程见表3.3-1。
2、通风与空调工程的施工程序
1）风管及部件制作与安装程序
（2）金属风管安装程序：测量放线→支吊架制作→支吊架定位安装→风管检查→组合连接→风管调
整→漏漏风风量量测测试试→→风风管管绝绝热热→质量检查。
3）设备安装程序
（1）制冷机组安装程序：基础验收→机组运输吊装→机机组组减减振振装装置置安安装装→机组就位安装→机组配管
→质量检查。
169 / 184一一级级建建造造师师--机机电电工工程程

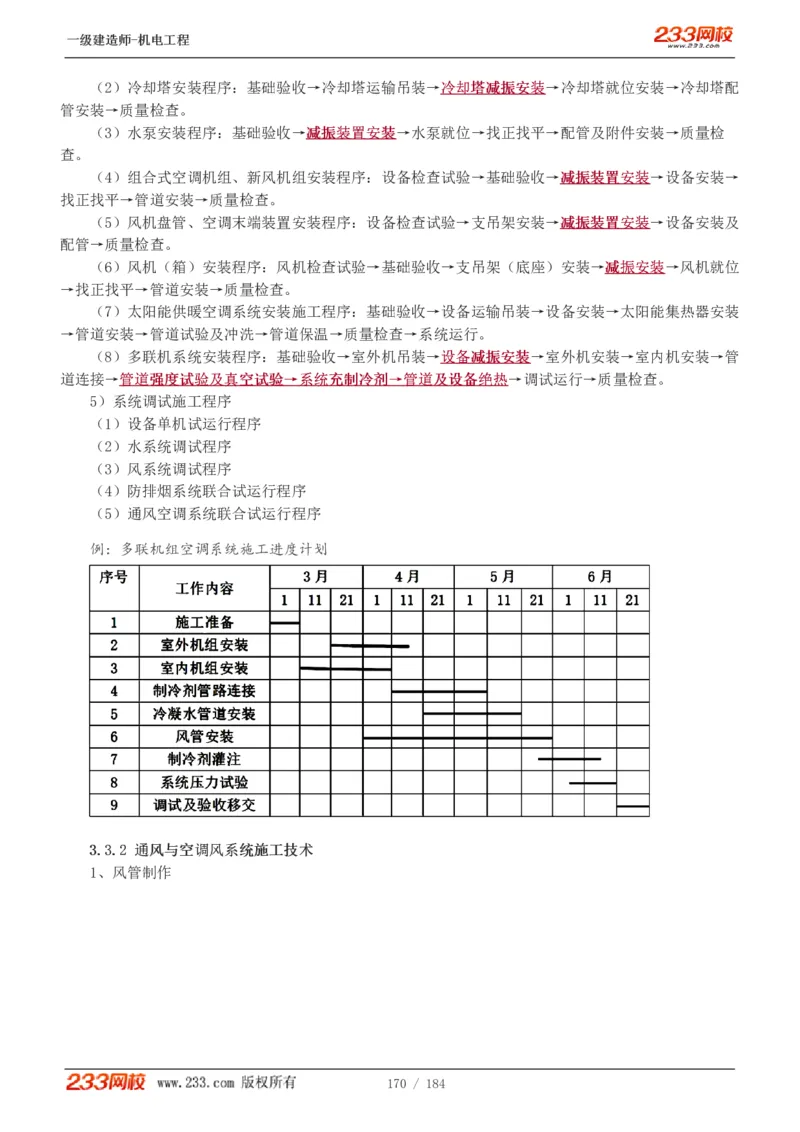

（2）冷却塔安装程序：基础验收→冷却塔运输吊装→冷冷却却塔塔减减振振安安装装→冷却塔就位安装→冷却塔配
管安装→质量检查。
（3）水泵安装程序：基础验收→减减振振装装置置安安装装→水泵就位→找正找平→配管及附件安装→质量检
查。
（4）组合式空调机组、新风机组安装程序：设备检查试验→基础验收→减减振振装装置置安安装装→设备安装→
找正找平→管道安装→质量检查。
（5）风机盘管、空调末端装置安装程序：设备检查试验→支吊架安装→减减振振装装置置安安装装→设备安装及
配管→质量检查。
（6）风机（箱）安装程序：风机检查试验→基础验收→支吊架（底座）安装→减减振振安安装装→风机就位
→找正找平→管道安装→质量检查。
（7）太阳能供暖空调系统安装施工程序：基础验收→设备运输吊装→设备安装→太阳能集热器安装
→管道安装→管道试验及冲洗→管道保温→质量检查→系统运行。
（8）多联机系统安装程序：基础验收→室外机吊装→设设备备减减振振安安装装→室外机安装→室内机安装→管
道连接→管管道道强强度度试试验验及及真真空空试试验验→→系系统统充充制制冷冷剂剂→→管管道道及及设设备备绝绝热热→调试运行→质量检查。
5）系统调试施工程序
（1）设备单机试运行程序
（2）水系统调试程序
（3）风系统调试程序
（4）防排烟系统联合试运行程序
（5）通风空调系统联合试运行程序
例：多联机组空调系统施工进度计划
33..33..22 通通风风与与空空调调风风系系统统施施工工技技术术
1、风管制作
170 / 184一一级级建建造造师师--机机电电工工程程

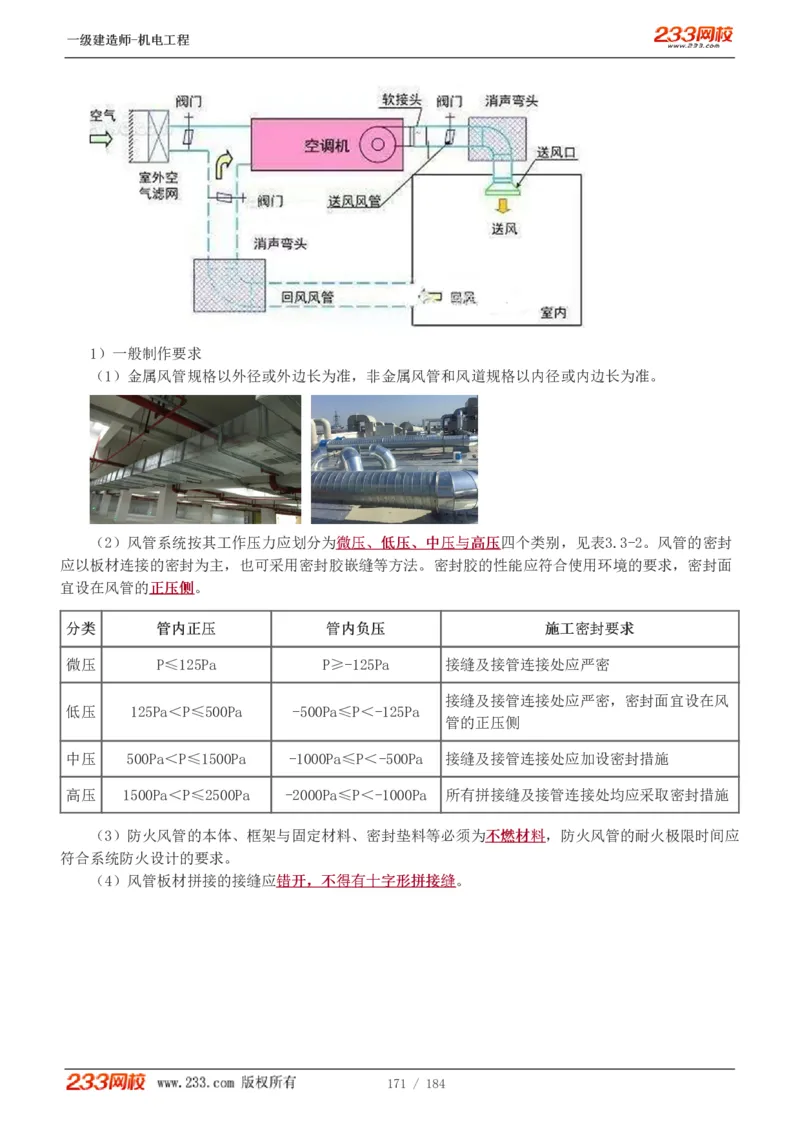

1）一般制作要求
（1）金属风管规格以外径或外边长为准，非金属风管和风道规格以内径或内边长为准。
（2）风管系统按其工作压力应划分为微微压压、、低低压压、、中中压压与与高高压压四个类别，见表3.3-2。风管的密封
应以板材连接的密封为主，也可采用密封胶嵌缝等方法。密封胶的性能应符合使用环境的要求，密封面
宜设在风管的正正压压侧侧。
分分类类 管管内内正正压压 管管内内负负压压 施施工工密密封封要要求求
微压 P≤125Pa P≥-125Pa 接缝及接管连接处应严密
接缝及接管连接处应严密，密封面宜设在风
低压 125Pa＜P≤500Pa -500Pa≤P＜-125Pa
管的正压侧
中压 500Pa＜P≤1500Pa -1000Pa≤P＜-500Pa 接缝及接管连接处应加设密封措施
高压 1500Pa＜P≤2500Pa -2000Pa≤P＜-1000Pa 所有拼接缝及接管连接处均应采取密封措施
（3）防火风管的本体、框架与固定材料、密封垫料等必须为不不燃燃材材料料，防火风管的耐火极限时间应
符合系统防火设计的要求。
（4）风管板材拼接的接缝应错错开开，，不不得得有有十十字字形形拼拼接接缝缝。
171 / 184一一级级建建造造师师--机机电电工工程程
（5）符合下列条件的金属风管应采采取取加加固固措措施施：
①直咬缝圆形风管直径大于等于880000mmmm，且管段长度大于11225500mmmm或总表面积大于44mm²²；
用于高压系统的螺旋风管直径大于22000000mmmm。
②矩形风管边长大于663300mmmm或矩形保温风管边长大于880000mmmm，管段长度大于11225500mmmm；
或低压风管单边平面面积大于11..22mm²²，中、高压风管大于11..00mm²²。
（6）矩形内斜线和内弧形弯头应设导导流流片片，以减减少少风风管管局局部部阻阻力力和和噪噪声声。
2）镀锌钢板风管制作
(1)镀锌钢板的镀锌层厚度应符合设计及合同的要求，当设计无要求时，不应采用低于8800gg//mm²²的板
材。镀锌钢板风管表面不不得得有1100%%以上的花白、锌层粉化等镀锌层严重损坏的现象。
（2）镀锌钢板的风管不不得得采采用用焊焊接接连连接接。
（3）板厚小于或等于1.2mm的风管与角钢法兰连接时，应采用翻边铆接。翻边紧贴法兰，翻边量均
匀，宽度一致，为6～9mm； 风管角钢法兰的焊缝应饱满，微、低、中压系统风管法兰的螺栓及铆钉孔
的孔距不大于150mm， 高压系统风管不大于100mm， 螺栓孔的位置应处于角钢中心。
172 / 184一一级级建建造造师师--机机电电工工程程

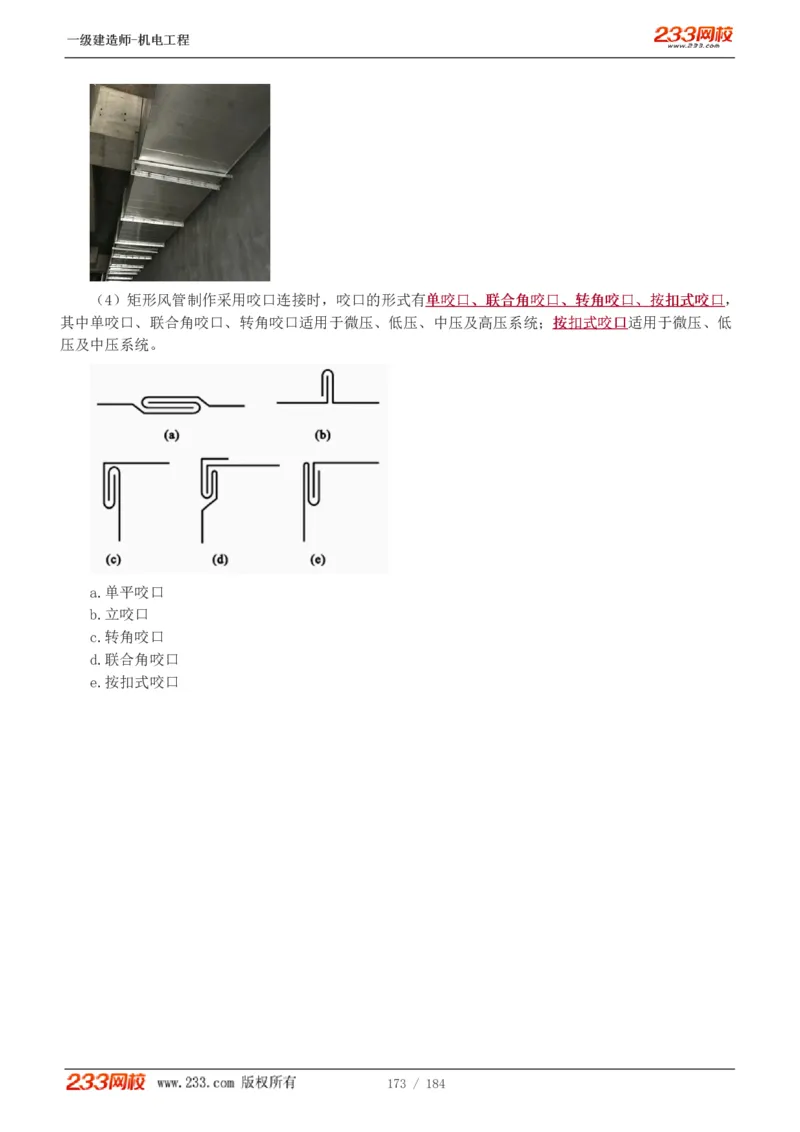

（4）矩形风管制作采用咬口连接时，咬口的形式有单单咬咬口口、、联联合合角角咬咬口口、、转转角角咬咬口口、、按按扣扣式式咬咬口口，
其中单咬口、联合角咬口、转角咬口适用于微压、低压、中压及高压系统；按按扣扣式式咬咬口口适用于微压、低
压及中压系统。
a.单平咬口
b.立咬口
c.转角咬口
d.联合角咬口
e.按扣式咬口
173 / 184一一级级建建造造师师--机机电电工工程程
例例：：风管板材咬口连接形式中，不适用于高压系统的是（ ）。
A．联合角咬口 B．按扣式咬口 C．单咬口 D．转角咬口
【【答答案案】】B
【【解解析析】】单单咬咬口口、、联联合合角角咬咬口口、、转转角角咬咬口口适用于微微压压、、低低压压、、中中压压及及高高压压系统；
按按扣扣式式咬咬口口适用于微微压压、、低低压压及及中中压压系统。
（5）圆形风管的连接形式可采用各类承插及抱箍，包括：承插连接、带加强筋承插、角钢加固承
插、芯管连接、立筋抱箍连接、抱箍连接、内胀芯管连接。
其中承承插插连连接接、、抱抱箍箍连连接接适用于φ<700mm的微微压压、、低低压压风管；
带加强筋承插、角钢加固承插、芯管连接、立筋抱箍连接适用于微微压压、、低低压压及及中中压压风管；
内胀芯管连接适用于大大口口径径螺螺旋旋风风管管。
174 / 184一一级级建建造造师师--机机电电工工程程

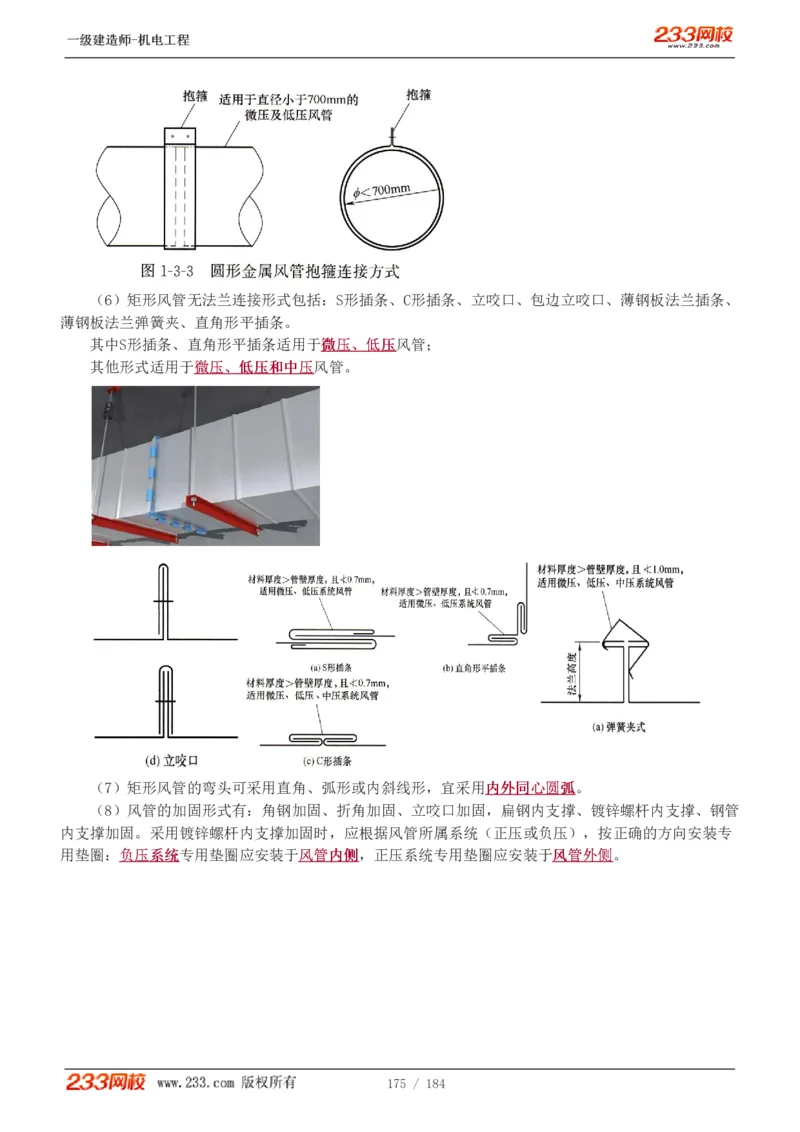

（6）矩形风管无法兰连接形式包括：S形插条、C形插条、立咬口、包边立咬口、薄钢板法兰插条、
薄钢板法兰弹簧夹、直角形平插条。
其中S形插条、直角形平插条适用于微微压压、、低低压压风管；
其他形式适用于微微压压、、低低压压和和中中压压风管。
（7）矩形风管的弯头可采用直角、弧形或内斜线形，宜采用内内外外同同心心圆圆弧弧。
（8）风管的加固形式有：角钢加固、折角加固、立咬口加固，扁钢内支撑、镀锌螺杆内支撑、钢管
内支撑加固。采用镀锌螺杆内支撑加固时，应根据风管所属系统（正压或负压），按正确的方向安装专
用垫圈：负负压压系系统统专用垫圈应安装于风风管管内内侧侧，正压系统专用垫圈应安装于风风管管外外侧侧。
175 / 184一一级级建建造造师师--机机电电工工程程

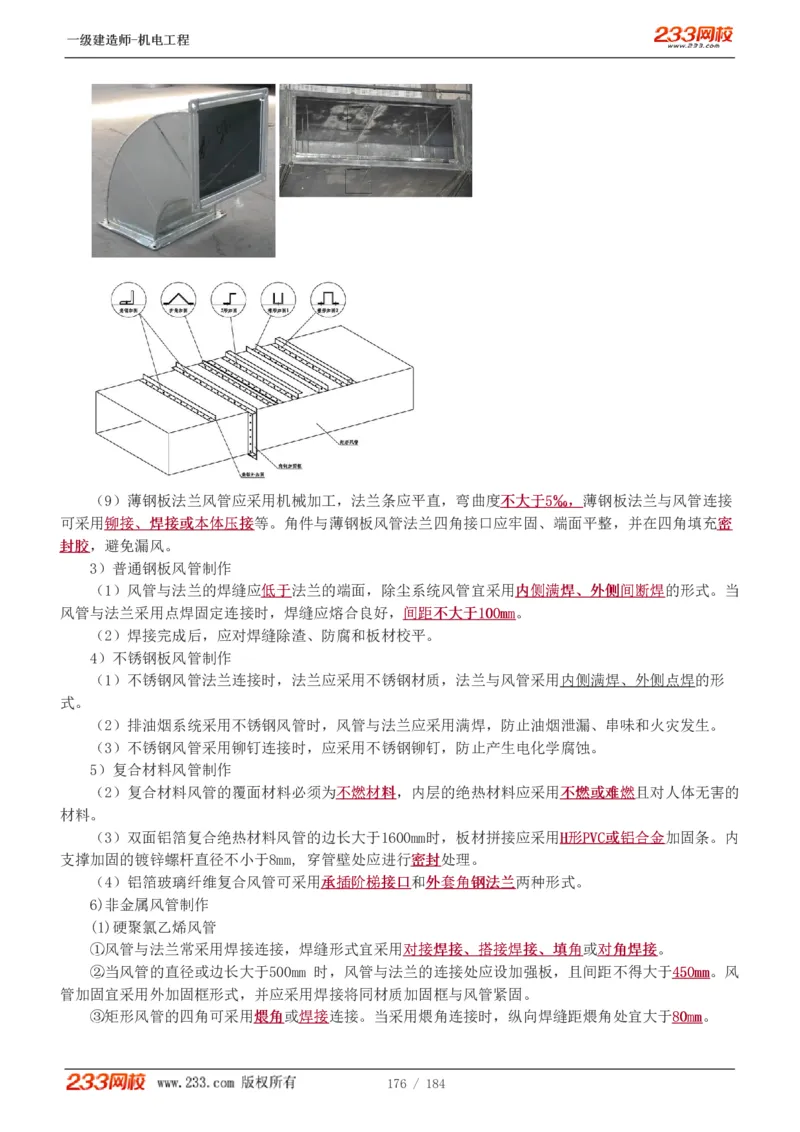

（9）薄钢板法兰风管应采用机械加工，法兰条应平直，弯曲度不不大大于于55‰‰，，薄钢板法兰与风管连接
可采用铆铆接接、、焊焊接接或或本本体体压压接接等。角件与薄钢板风管法兰四角接口应牢固、端面平整，并在四角填充密密
封封胶胶，避免漏风。
3）普通钢板风管制作
（1）风管与法兰的焊缝应低低于于法兰的端面，除尘系统风管宜采用内内侧侧满满焊焊、、外外侧侧间间断断焊焊的形式。当
风管与法兰采用点焊固定连接时，焊缝应熔合良好，间间距距不不大大于于110000mmmm。
（2）焊接完成后，应对焊缝除渣、防腐和板材校平。
4）不锈钢板风管制作
（1）不锈钢风管法兰连接时，法兰应采用不锈钢材质，法兰与风管采用内侧满焊、外侧点焊的形
式。
（2）排油烟系统采用不锈钢风管时，风管与法兰应采用满焊，防止油烟泄漏、串味和火灾发生。
（3）不锈钢风管采用铆钉连接时，应采用不锈钢铆钉，防止产生电化学腐蚀。
5）复合材料风管制作
（2）复合材料风管的覆面材料必须为不不燃燃材材料料，内层的绝热材料应采用不不燃燃或或难难燃燃且对人体无害的
材料。
（3）双面铝箔复合绝热材料风管的边长大于1600mm时，板材拼接应采用HH形形PPVVCC或或铝铝合合金金加固条。内
支撑加固的镀锌螺杆直径不小于8mm, 穿管壁处应进行密密封封处理。
（4）铝箔玻璃纤维复合风管可采用承承插插阶阶梯梯接接口口和外外套套角角钢钢法法兰兰两种形式。
6)非金属风管制作
(1)硬聚氯乙烯风管
①风管与法兰常采用焊接连接，焊缝形式宜采用对对接接焊焊接接、、搭搭接接焊焊接接、、填填角角或对对角角焊焊接接。
②当风管的直径或边长大于500mm 时，风管与法兰的连接处应设加强板，且间距不得大于445500mmmm。风
管加固宜采用外加固框形式，并应采用焊接将同材质加固框与风管紧固。
③矩形风管的四角可采用煨煨角角或焊焊接接连接。当采用煨角连接时，纵向焊缝距煨角处宜大于8800mmmm。
176 / 184一一级级建建造造师师--机机电电工工程程

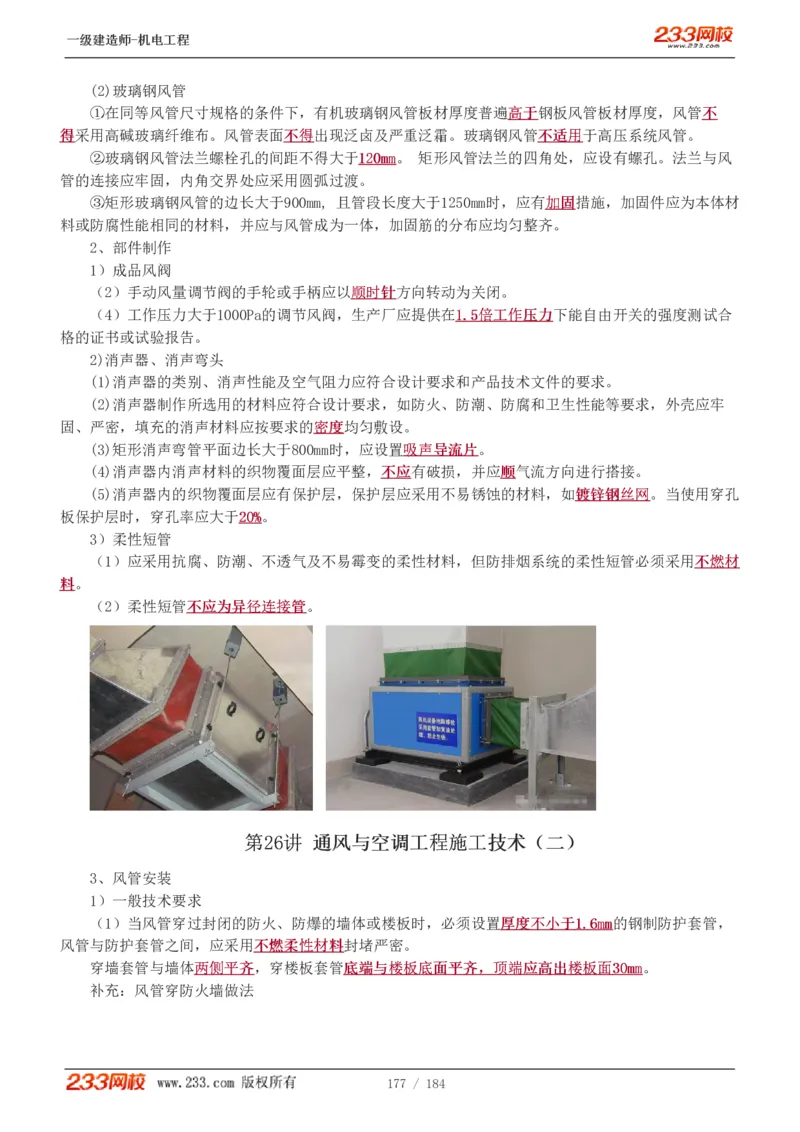

(2)玻璃钢风管
①在同等风管尺寸规格的条件下，有机玻璃钢风管板材厚度普遍高高于于钢板风管板材厚度，风管不不
得得采用高碱玻璃纤维布。风管表面不不得得出现泛卤及严重泛霜。玻璃钢风管不不适适用用于高压系统风管。
②玻璃钢风管法兰螺栓孔的间距不得大于112200mmmm。 矩形风管法兰的四角处，应设有螺孔。法兰与风
管的连接应牢固，内角交界处应采用圆弧过渡。
③矩形玻璃钢风管的边长大于900mm, 且管段长度大于1250mm时，应有加加固固措施，加固件应为本体材
料或防腐性能相同的材料，并应与风管成为一体，加固筋的分布应均匀整齐。
2、部件制作
1）成品风阀
（2）手动风量调节阀的手轮或手柄应以顺顺时时针针方向转动为关闭。
（4）工作压力大于1000Pa的调节风阀，生产厂应提供在11..55倍倍工工作作压压力力下能自由开关的强度测试合
格的证书或试验报告。
2)消声器、消声弯头
(1)消声器的类别、消声性能及空气阻力应符合设计要求和产品技术文件的要求。
(2)消声器制作所选用的材料应符合设计要求，如防火、防潮、防腐和卫生性能等要求，外壳应牢
固、严密，填充的消声材料应按要求的密密度度均匀敷设。
(3)矩形消声弯管平面边长大于800mm时，应设置吸吸声声导导流流片片。
(4)消声器内消声材料的织物覆面层应平整，不不应应有破损，并应顺顺气流方向进行搭接。
(5)消声器内的织物覆面层应有保护层，保护层应采用不易锈蚀的材料，如镀镀锌锌钢钢丝丝网网。当使用穿孔
板保护层时，穿孔率应大于2200%%。
3）柔性短管
（1）应采用抗腐、防潮、不透气及不易霉变的柔性材料，但防排烟系统的柔性短管必须采用不不燃燃材材
料料。
（2）柔性短管不不应应为为异异径径连连接接管管。
第第2266讲讲 通通风风与与空空调调工工程程施施工工技技术术（（二二））
3、风管安装
1）一般技术要求
（1）当风管穿过封闭的防火、防爆的墙体或楼板时，必须设置厚厚度度不不小小于于11..66mmmm的钢制防护套管，
风管与防护套管之间，应采用不不燃燃柔柔性性材材料料封堵严密。
穿墙套管与墙体两两侧侧平平齐齐，穿楼板套管底底端端与与楼楼板板底底面面平平齐齐，，顶顶端端应应高高出出楼楼板板面面3300mmmm。
补充：风管穿防火墙做法
177 / 184一一级级建建造造师师--机机电电工工程程
（2）风管穿越建筑物变形缝空间时，应设置柔柔性性短短管管；风管穿越建筑物变形缝墙体时，墙体处应设
置钢钢制制套套管管，墙体一侧的风管应设置柔柔性性短短管管，风管与钢套管之间采用不不燃燃柔柔性性材材料料封堵严密。
（3）外保温风管必须穿越封闭的墙体时，应加加设设套套管管。
（4）风管内严严禁禁其其他他管管线线穿穿越越。
（5）输送含有易燃、易爆气体或安装在易燃、易爆环境的风管系统，必须设置可靠的防防静静电电接接地地装装
置置。
（6）输送含有易燃、易爆气体的风管系统通过生活区或其他辅助生产房间时，不不得得设设置置接接口口。
（7）室外风管系统的拉索等金属固定件严严禁禁与与避避雷雷针针或或避避雷雷网网连连接接。
（8）风管系统安装完毕后，应进行严严密密性性检检验验，漏风量应符合规范允许的数值。
例例：：风管安装做法不符合规定的是（ ）。
A．风管内预埋套管使其他管线穿越并采取密封措施
B．安装在易燃、易爆环境的风管系统必须设置可靠的防静电接地装置
C．输送含有易燃、易爆气体的风管系统通过生活区或其他辅助生产房间设置接口时采取有效的防泄
漏措施
D．室外风管系统的拉索等金属固定件严禁与避雷针或避雷网连接
E．风管系统安装完毕后，应按系统类别要求进行施工质量外观检验。合格后，应进行风管系统的严
密性检验，漏风量应规范允许的数值
【【答答案案】】AC
【【解解析析】】风风管管内内严严禁禁其其他他管管线线穿穿越越。
输送含有易燃、易爆气体的风管系统通过生活区或其他辅助生产房间时不不得得设设置置接接口口。
2）风管支吊架安装
178 / 184一一级级建建造造师师--机机电电工工程程

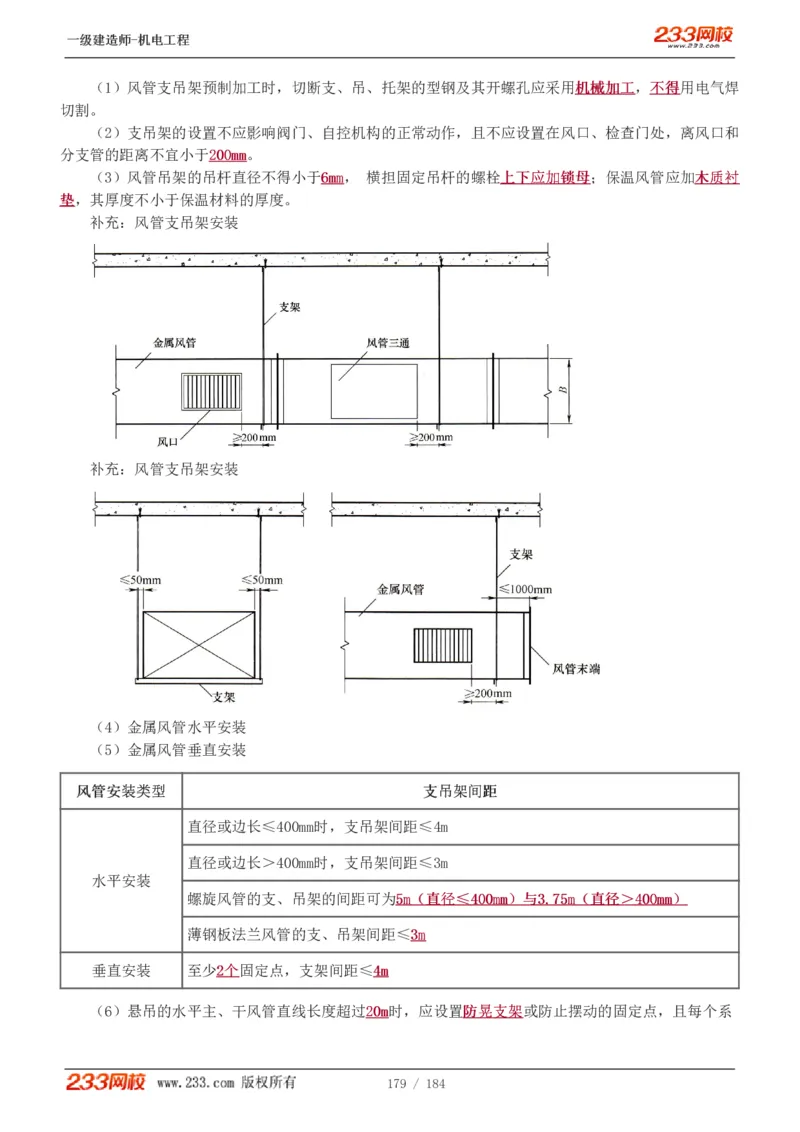

（1）风管支吊架预制加工时，切断支、吊、托架的型钢及其开螺孔应采用机机械械加加工工，不不得得用电气焊
切割。
（2）支吊架的设置不应影响阀门、自控机构的正常动作，且不应设置在风口、检查门处，离风口和
分支管的距离不宜小于220000mmmm。
（3）风管吊架的吊杆直径不得小于66mmmm， 横担固定吊杆的螺栓上上下下应应加加锁锁母母；保温风管应加木木质质衬衬
垫垫，其厚度不小于保温材料的厚度。
补充：风管支吊架安装
补充：风管支吊架安装
（4）金属风管水平安装
（5）金属风管垂直安装
风风管管安安装装类类型型 支支吊吊架架间间距距
直径或边长≤400mm时，支吊架间距≤4m
直径或边长＞400mm时，支吊架间距≤3m
水平安装
螺旋风管的支、吊架的间距可为55mm（（直直径径≤≤440000mmmm））与与33..7755mm（（直直径径＞＞440000mmmm））
薄钢板法兰风管的支、吊架间距≤33mm
垂直安装 至少22个个固定点，支架间距≤44mm
（6）悬吊的水平主、干风管直线长度超过2200mm时，应设置防防晃晃支支架架或防止摆动的固定点，且每个系

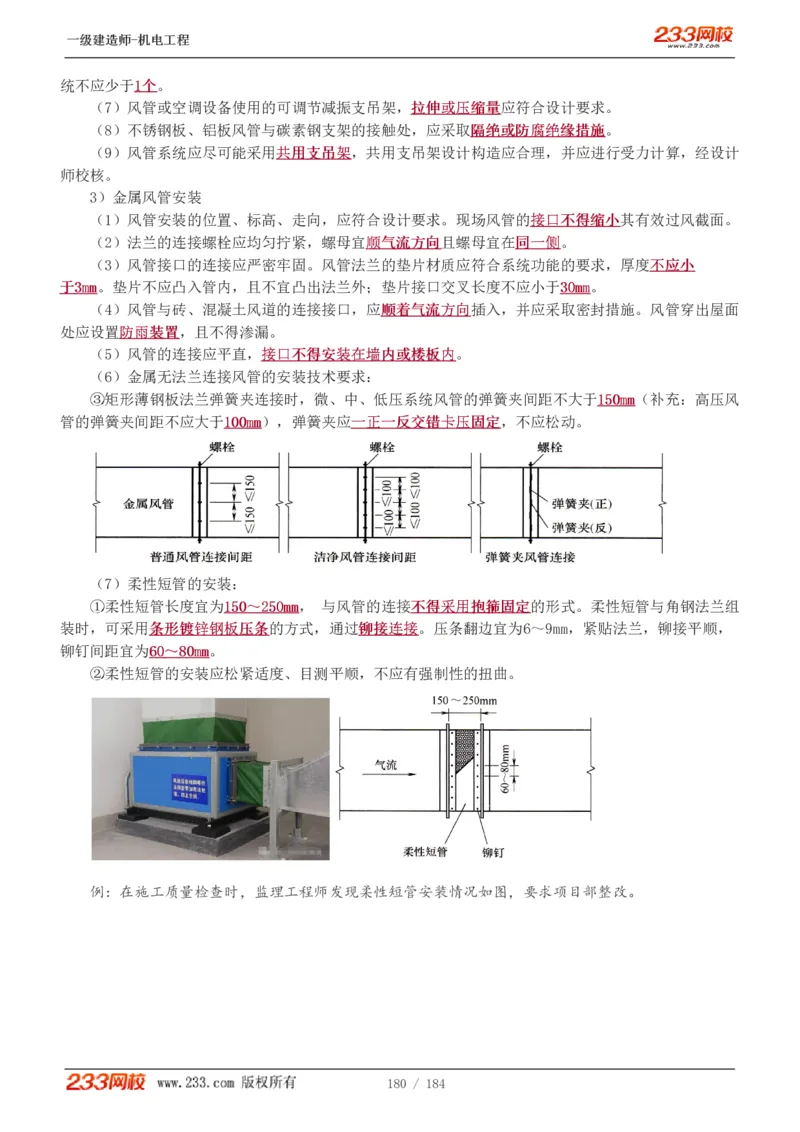

179 / 184一一级级建建造造师师--机机电电工工程程
统不应少于11个个。
（7）风管或空调设备使用的可调节减振支吊架，拉拉伸伸或或压压缩缩量量应符合设计要求。
（8）不锈钢板、铝板风管与碳素钢支架的接触处，应采取隔隔绝绝或或防防腐腐绝绝缘缘措措施施。
（9）风管系统应尽可能采用共共用用支支吊吊架架，共用支吊架设计构造应合理，并应进行受力计算，经设计
师校核。
3）金属风管安装
（1）风管安装的位置、标高、走向，应符合设计要求。现场风管的接接口口不不得得缩缩小小其有效过风截面。
（2）法兰的连接螺栓应均匀拧紧，螺母宜顺顺气气流流方方向向且螺母宜在同同一一侧侧。
（3）风管接口的连接应严密牢固。风管法兰的垫片材质应符合系统功能的要求，厚度不不应应小小
于于33mmmm。垫片不应凸入管内，且不宜凸出法兰外；垫片接口交叉长度不应小于3300mmmm。
（4）风管与砖、混凝土风道的连接接口，应顺顺着着气气流流方方向向插入，并应采取密封措施。风管穿出屋面
处应设置防防雨雨装装置置，且不得渗漏。
（5）风管的连接应平直，接接口口不不得得安安装装在在墙墙内内或或楼楼板板内内。
（6）金属无法兰连接风管的安装技术要求：
③矩形薄钢板法兰弹簧夹连接时，微、中、低压系统风管的弹簧夹间距不大于115500mmmm（补充：高压风
管的弹簧夹间距不应大于110000mmmm），弹簧夹应一一正正一一反反交交错错卡卡压压固固定定，不应松动。
（7）柔性短管的安装：
①柔性短管长度宜为115500～～225500mmmm， 与风管的连接不不得得采采用用抱抱箍箍固固定定的形式。柔性短管与角钢法兰组
装时，可采用条条形形镀镀锌锌钢钢板板压压条条的方式，通过铆铆接接连连接接。压条翻边宜为6～9mm，紧贴法兰，铆接平顺，
铆钉间距宜为6600～～8800mmmm。
②柔性短管的安装应松紧适度、目测平顺，不应有强制性的扭曲。
例：在施工质量检查时，监理工程师发现柔性短管安装情况如图，要求项目部整改。
180 / 184一一级级建建造造师师--机机电电工工程程

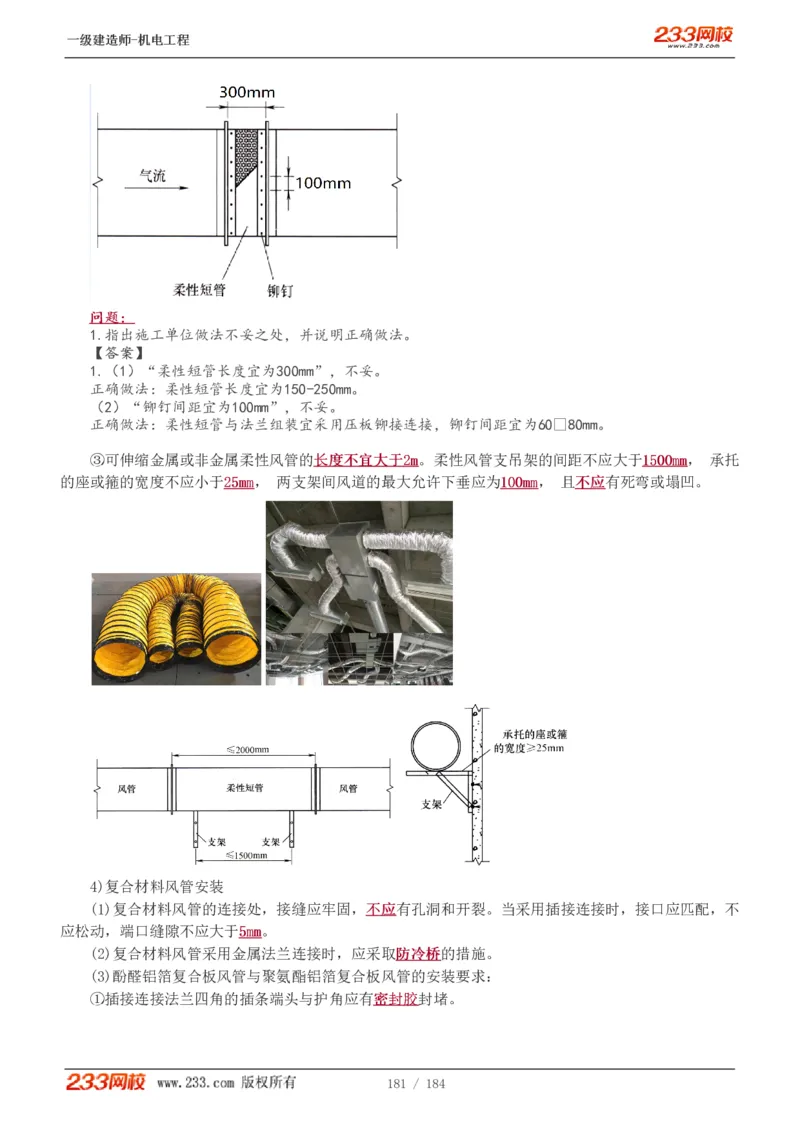

问问题题：：
1.指出施工单位做法不妥之处，并说明正确做法。
【【答答案案】】
1.（1）“柔性短管长度宜为300mm”，不妥。
正确做法：柔性短管长度宜为150-250mm。
（2）“铆钉间距宜为100mm”，不妥。
正确做法：柔性短管与法兰组装宜采用压板铆接连接，铆钉间距宜为60 80mm。
③可伸缩金属或非金属柔性风管的长长度度不不宜宜大大于于22mm。柔性风管支吊架的间距不应大于11550000mmmm， 承托
的座或箍的宽度不应小于2255mmmm， 两支架间风道的最大允许下垂应为110000mmmm， 且不不应应有死弯或塌凹。
4)复合材料风管安装
(1)复合材料风管的连接处，接缝应牢固，不不应应有孔洞和开裂。当采用插接连接时，接口应匹配，不
应松动，端口缝隙不应大于55mmmm。
(2)复合材料风管采用金属法兰连接时，应采取防防冷冷桥桥的措施。
(3)酚醛铝箔复合板风管与聚氨酯铝箔复合板风管的安装要求：
①插接连接法兰四角的插条端头与护角应有密密封封胶胶封堵。
181 / 184一一级级建建造造师师--机机电电工工程程

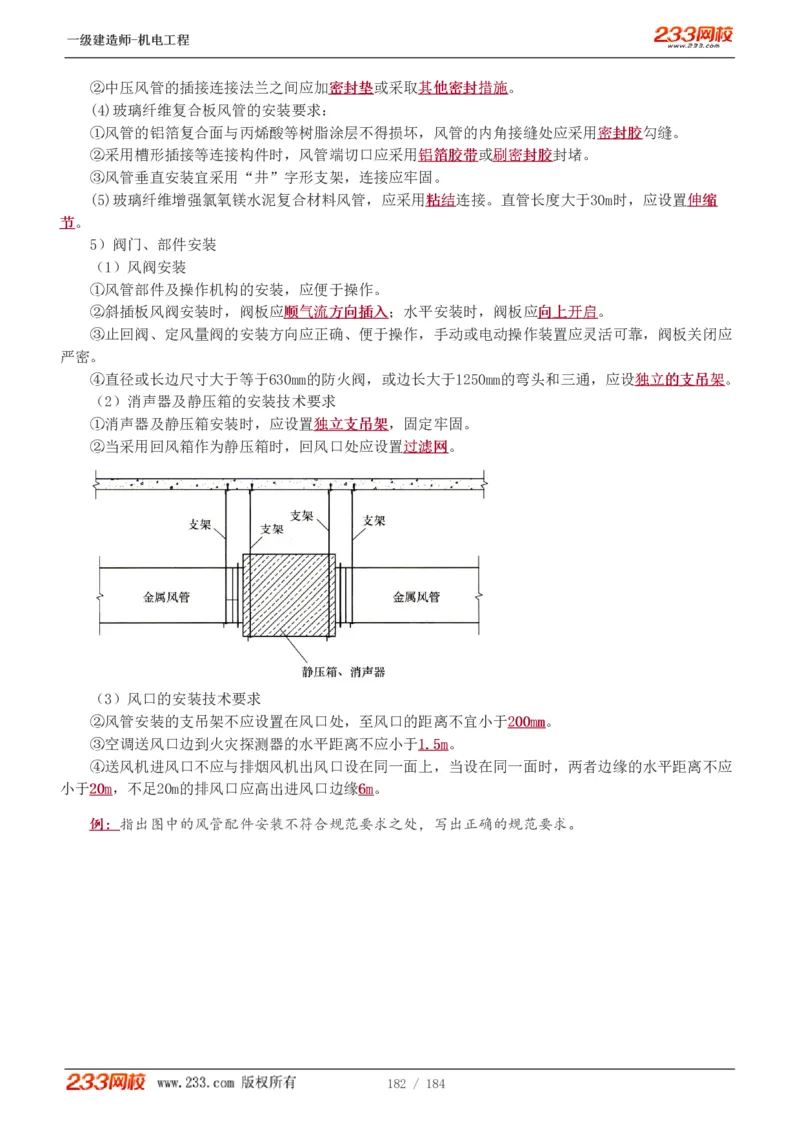

②中压风管的插接连接法兰之间应加密密封封垫垫或采取其其他他密密封封措措施施。
(4)玻璃纤维复合板风管的安装要求：
①风管的铝箔复合面与丙烯酸等树脂涂层不得损坏，风管的内角接缝处应采用密密封封胶胶勾缝。
②采用槽形插接等连接构件时，风管端切口应采用铝铝箔箔胶胶带带或刷刷密密封封胶胶封堵。
③风管垂直安装宜采用“井”字形支架，连接应牢固。
(5)玻璃纤维增强氯氧镁水泥复合材料风管，应采用粘粘结结连接。直管长度大于30m时，应设置伸伸缩缩
节节。
5）阀门、部件安装
（1）风阀安装
①风管部件及操作机构的安装，应便于操作。
②斜插板风阀安装时，阀板应顺顺气气流流方方向向插插入入；水平安装时，阀板应向向上上开开启启。
③止回阀、定风量阀的安装方向应正确、便于操作，手动或电动操作装置应灵活可靠，阀板关闭应
严密。
④直径或长边尺寸大于等于630mm的防火阀，或边长大于1250mm的弯头和三通，应设独独立立的的支支吊吊架架。
（2）消声器及静压箱的安装技术要求
①消声器及静压箱安装时，应设置独独立立支支吊吊架架，固定牢固。
②当采用回风箱作为静压箱时，回风口处应设置过过滤滤网网。
（3）风口的安装技术要求
②风管安装的支吊架不应设置在风口处，至风口的距离不宜小于220000mmmm。
③空调送风口边到火灾探测器的水平距离不应小于11..55mm。
④送风机进风口不应与排烟风机出风口设在同一面上，当设在同一面时，两者边缘的水平距离不应
小于2200mm，不足20m的排风口应高出进风口边缘66mm。
例例：：指出图中的风管配件安装不符合规范要求之处，写出正确的规范要求。
182 / 184一一级级建建造造师师--机机电电工工程程

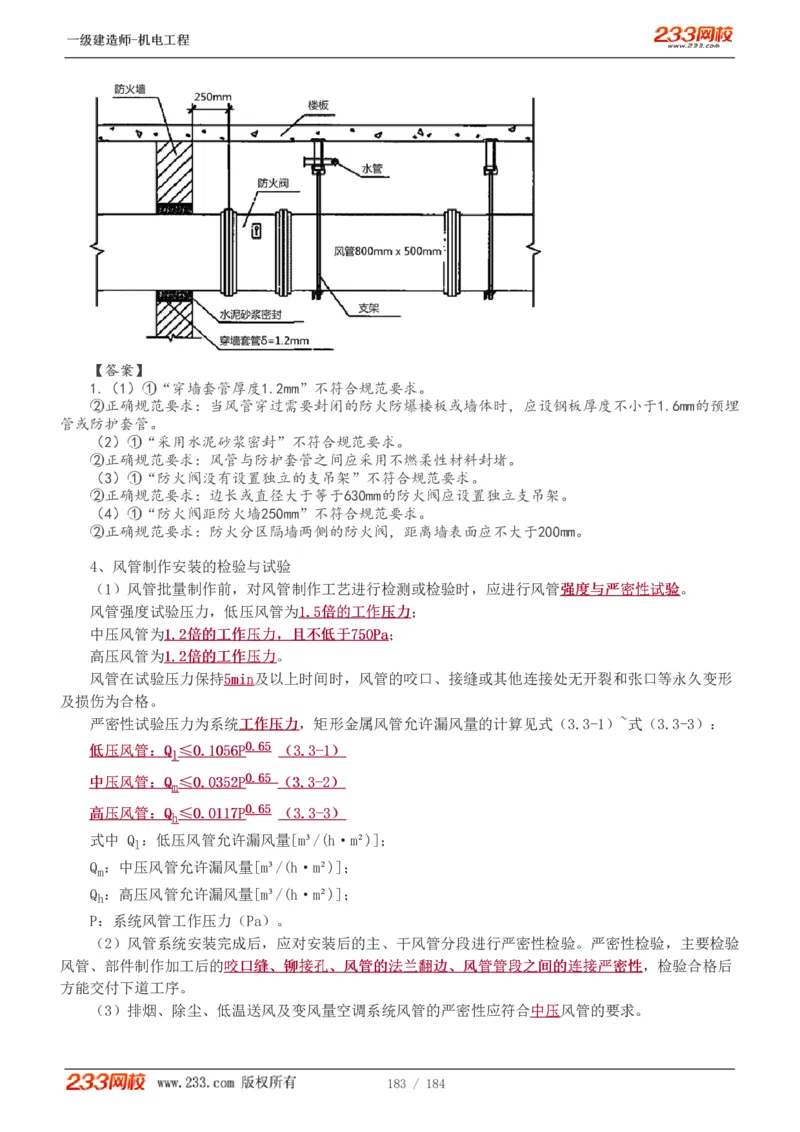

【【答答案案】】
1.（1）①“穿墙套管厚度1.2mm”不符合规范要求。
②正确规范要求：当风管穿过需要封闭的防火防爆楼板或墙体时，应设钢板厚度不小于1.6mm的预埋
管或防护套管。
（2）①“采用水泥砂浆密封”不符合规范要求。
②正确规范要求：风管与防护套管之间应采用不燃柔性材料封堵。
（3）①“防火阀没有设置独立的支吊架”不符合规范要求。
②正确规范要求：边长或直径大于等于630mm的防火阀应设置独立支吊架。
（4）①“防火阀距防火墙250mm”不符合规范要求。
②正确规范要求：防火分区隔墙两侧的防火阀，距离墙表面应不大于200mm。
4、风管制作安装的检验与试验
（1）风管批量制作前，对风管制作工艺进行检测或检验时，应进行风管强强度度与与严严密密性性试试验验。
风管强度试验压力，低压风管为11..55倍倍的的工工作作压压力力；
中压风管为11..22倍倍的的工工作作压压力力，，且且不不低低于于775500PPaa；
高压风管为11..22倍倍的的工工作作压压力力。
风管在试验压力保持55mmiinn及以上时间时，风管的咬口、接缝或其他连接处无开裂和张口等永久变形
及损伤为合格。
严密性试验压力为系统工工作作压压力力，矩形金属风管允许漏风量的计算见式（3.3-1）~式（3.3-3）：
低低压压风风管管：：QQ ≤≤00..11005566PP00..6655 （（33..33--11））
ll
中中压压风风管管：：QQ ≤≤00..00335522PP00..6655 （（33..33--22））
mm
高高压压风风管管：：QQ ≤≤00..00111177PP00..6655 （（33..33--33））
hh
式中 Q ：低压风管允许漏风量[m³/(h·m²)]；
l
Q ：中压风管允许漏风量[m³/(h·m²)]；
m
Q ：高压风管允许漏风量[m³/(h·m²)]；
h
P：系统风管工作压力（Pa）。
（2）风管系统安装完成后，应对安装后的主、干风管分段进行严密性检验。严密性检验，主要检验
风管、部件制作加工后的咬咬口口缝缝、、铆铆接接孔孔、、风风管管的的法法兰兰翻翻边边、、风风管管管管段段之之间间的的连连接接严严密密性性，检验合格后
方能交付下道工序。
（3）排烟、除尘、低温送风及变风量空调系统风管的严密性应符合中中压压风管的要求。
183 / 184一一级级建建造造师师--机机电电工工程程
5、风管绝热施工技术
（1）风管的绝热材料，常见的如橡塑海绵板、铝箔玻璃棉板、铝箔岩棉板等，进场施工前，应对导导
热热系系数数或或热热阻阻、、密密度度、、吸吸水水率率等性能指标进行复验，检验方法为现现场场随随机机抽抽样样送送检检，核查复验报告。
（2）风管的绝热层、绝热防潮层和保护层，应采用不不燃燃或或难难燃燃材材料料，材质、密度、规格与厚度应符
合设计要求。穿越防火隔墙两侧各22mm范围内的风管绝热材料应采用不不燃燃材材料料。
（3）风管、部件及空调设备绝热工程施工应在风管系统防防腐腐和和漏漏风风量量测测试试合合格格后后进行。
（4）风管的绝热层应满铺，表面应平整，不应有裂缝、空隙等缺陷；防潮层（包括绝热层的端部）
应完整，并封闭良好。
（5）风管部件的绝热不得影响操作功能，调节阀绝热要保留调节手柄的位置，保证操作方便。风管
系统上经常拆卸的法兰、阀门、过滤器及检查点等采用可单独拆卸的绝热结构。
（6）橡塑海绵板绝热的施工技术要求：
①橡塑海绵板与风管、部件及设备表面采用粘粘结结连连接接。
②绝热层的纵、横向接缝应错错开开，缝间不应有孔隙，与管道表面应贴合紧密，不应有气泡。
③多重绝热层施工时，层间的拼拼接接缝缝应应错错开开。
（7）铝箔玻璃棉板绝热的技术要求：
①保温钉与风管、部件及设备表面的连接，应采用粘结或焊接，结合应牢固，不应脱落；不不得得采采用用
抽抽芯芯铆铆钉钉或或自自攻攻螺螺钉钉等破坏风管严密性的固定方法。
②矩形风管及设备表面的保温钉应均布，其数量为底底面面每每平平方方米米不不少少于于1166个个，，侧侧面面不不少少于于1100个个，，顶顶
面面不不少少于于88个个。首行保温钉至绝热材料边沿的距离应小于112200mmmm，保温钉的固定压片应松紧适度、均匀压
紧。
③玻璃棉板铺覆时要使纵、横缝错开，纵向接缝不宜在风管底面，板间拼缝要严密平整，并用铝箔
胶带封严；风管的法兰处要单单独独可可靠靠保保温温。
④玻璃棉板粘铝箔胶带后，可以缠玻璃丝布，或直接外包保护层，如镀镀锌锌铁铁皮皮。铁皮要由由下下向向上上进
行安装，搭接处采用自自攻攻螺螺钉钉固定。
184 / 184
