安卓手机不触发维修

一、故障识别

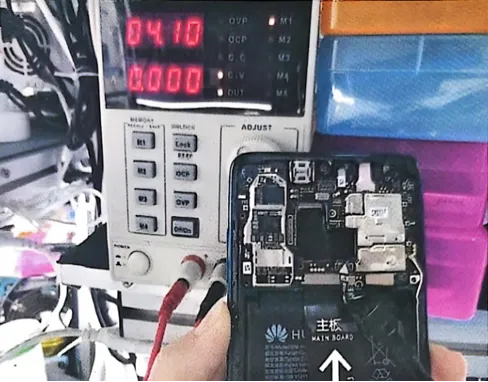

不触发:就是用直流电源调出4.3V供电给电池座，找到开机键座子上面的开机信号线路，用镊子把开机信号接到地线(GND)上，然后，看到直流电源的电流显示位置为0000毫安(电流无反应)。

以上这种现象被称为:触发无反应、按开机键无电流反应、不触发。

二、导致原因

主电源工作条件不满足，导致按开机键电源不能工作。

三、相关的元件

充电芯片、电源芯片、开机线路。

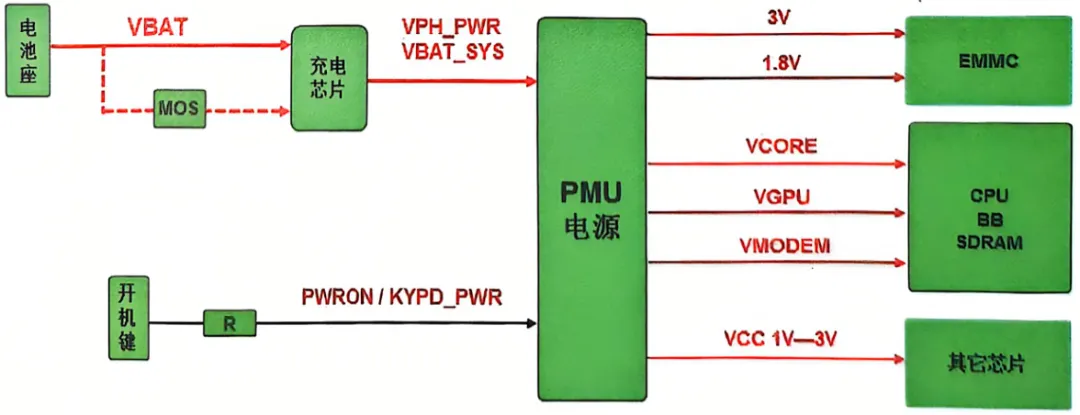

1、接电时，电池座输出4V电池电压VBAT，给充电芯片。

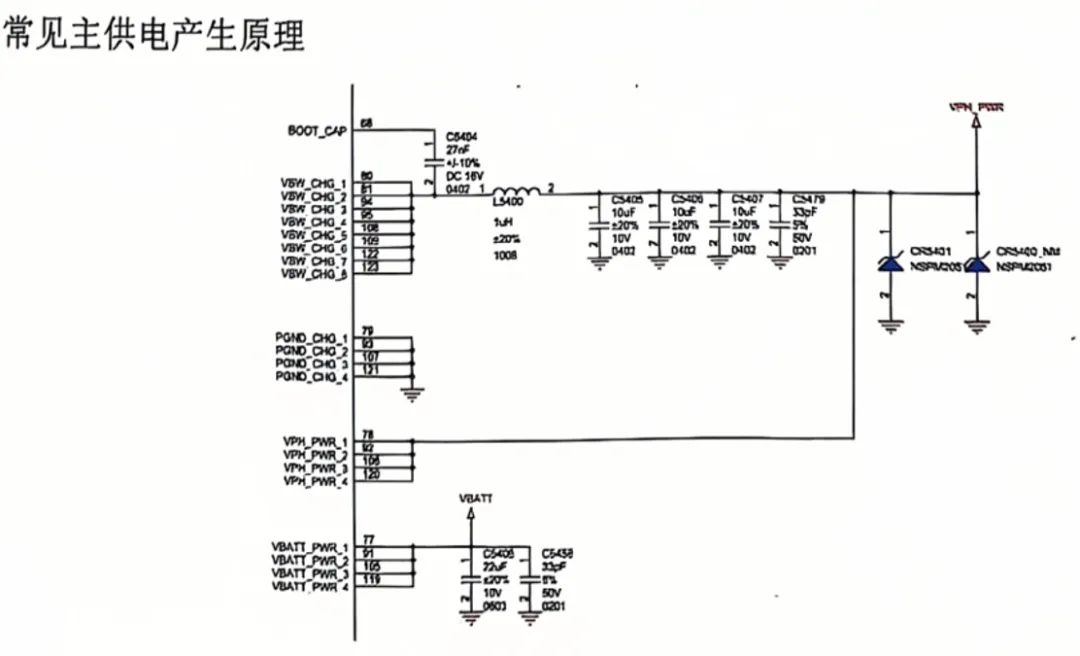

2、电池电通过充电芯片转换输出4V主供电(VPH_PWR/BATT_SYSY),其中一路给主电源供电。

3、按开机键，输出开机信号给主电源。

4、主电源工作，输出BUCK、LDO供电，分别给字库、CPU、暂存等其它芯片供电。

四、不触发维修步骤

第一步:外观检查。

目测主板是否有进水腐蚀、重摔芯片碎裂、被维修过，有以上情况的优先处理。

进水腐蚀:先把腐蚀的芯片取下或重焊，电容腐蚀严重的，直接取下不安装。

重摔芯片碎裂:把芯片拆卸掉。

被维修过:将维修过的芯片元件重焊或更换。

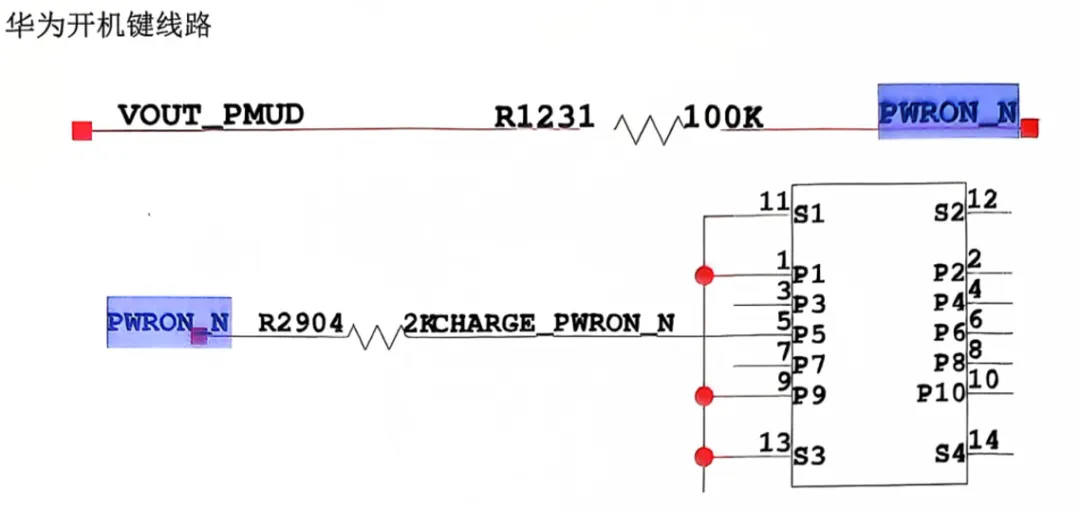

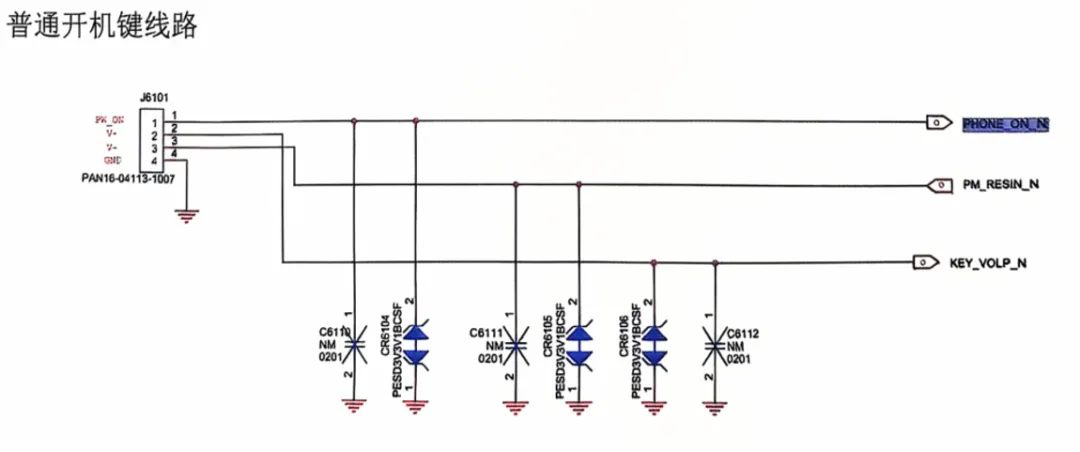

第二步:测量开机键的开机信号电压是否正常。

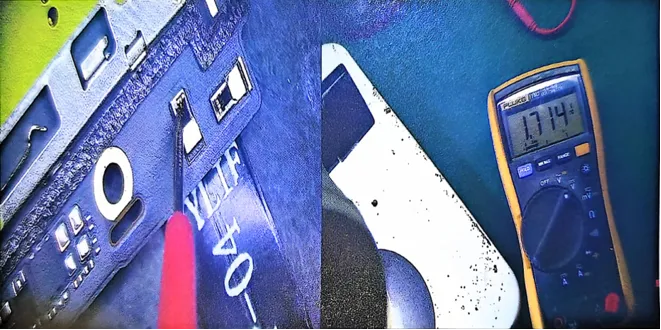

测量方法:万用表直流电压档，测量开机键弹片或触点电压1.8V/4V。

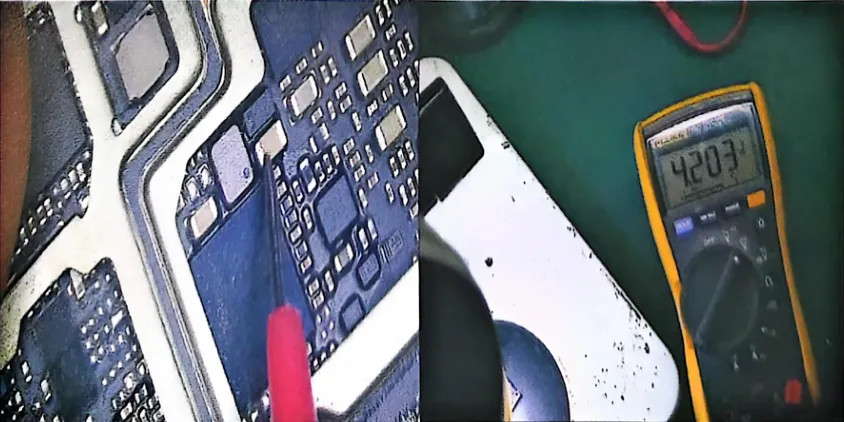

第三步:测量电源芯片的4V主供电是否正常

测量方法:主电源芯片边上，最靠近电源芯片的一排电容上。
