可调控释放!阴离子柠檬酸3D打印支架,实现低剂量BMP-2高效骨再生

在骨修复领域，BMP-2（骨形态发生蛋白）被广泛应用，但存在一个核心问题：

👉 释放过快（burst release） → 剂量过高 → 副作用严重

论文指出：

• 临床BMP-2浓度约 1.5 mg/mL

• 远高于生理水平（百万倍）

• 可导致：

• 异位骨化

• 炎症反应

• 组织异常增生

👉 本文核心思路：

用3D打印构建“带负电的支架”，把BMP-2“吸住+慢慢释放”

✅ 三大创新点：

1. 阴离子柠檬酸基材料（POXIC / POXICS）

2. 3D打印 + 盐析法构建多级孔结构

3. 电荷调控蛋白释放（核心机制）

👉 最终实现：

BMP-2用量降低约 45倍

仍然实现有效骨融合

1️⃣ 打印技术路线

🧠 技术原理

将高粘度聚合物浆料（ink）通过喷头挤出

按设定路径逐层堆积

形成宏观结构骨架

👉 特点：

适合高填料体系（β-TCP）

可精确控制孔结构

可打印生物材料

2️⃣ 打印材料体系（非常关键）

🔬 墨水组成：

POXIC预聚物

β-TCP（50 wt.%）

NaCl颗粒（90 wt.%）

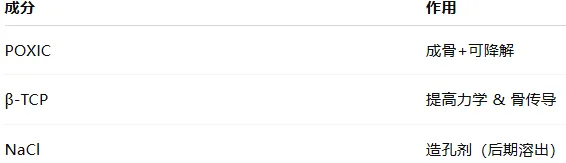

👉 作用：

3️⃣ 打印关键工艺流程（论文原流程）

📌 Step 1：材料合成

柠檬酸 + 木糖醇 + 辛二醇 → 聚合

加入异乙磺酸 → 引入负电基团

👉 得到：POXIC

📌 Step 2：3D打印

使用 BioX 生物打印机

室温打印

挤出成型

👉 尺寸（论文）：

38 × 14 × 5.75 mm

📌 Step 3：交联固化

打印后进行聚合交联

📌 Step 4：盐析造孔

用去离子水浸泡

去除NaCl颗粒

👉 形成微孔

📌 Step 5：冻干

lyophilization

固定多孔结构

📌 Step 6：表面功能化（关键创新）

使用 SO₃-NMe₃

35℃反应 24h

👉 引入：

硫酸基 / 磺酸基

提高负电荷密度

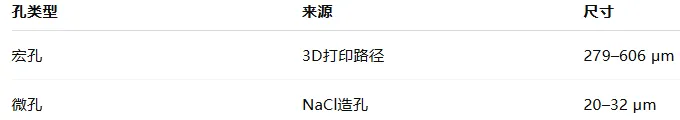

🧩 双尺度孔结构（核心设计）

👉 总孔隙率：

>97%

📌 设计意义：

宏孔 → 细胞进入

微孔 → 蛋白吸附

连通孔 → 营养运输

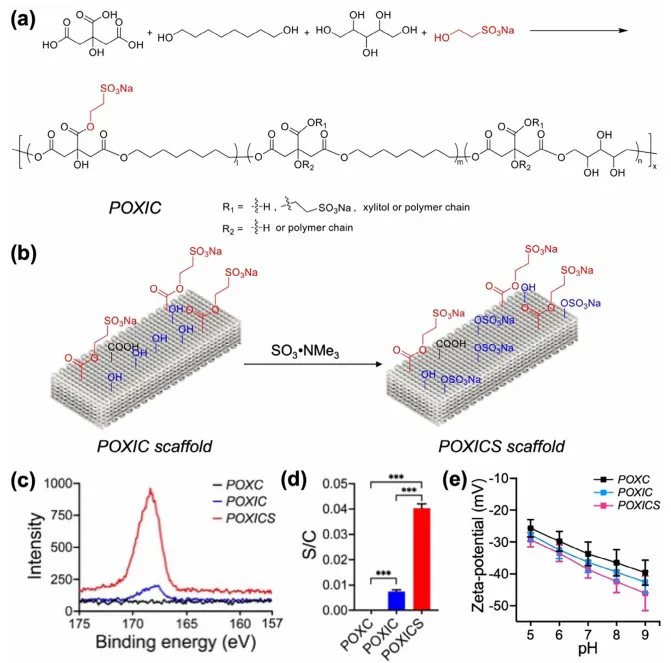

POXIC合成路径

表面硫酸化改性

XPS验证

👉 核心信息：

成功引入负电基团

电荷密度显著提升

图1：材料合成与表面改性

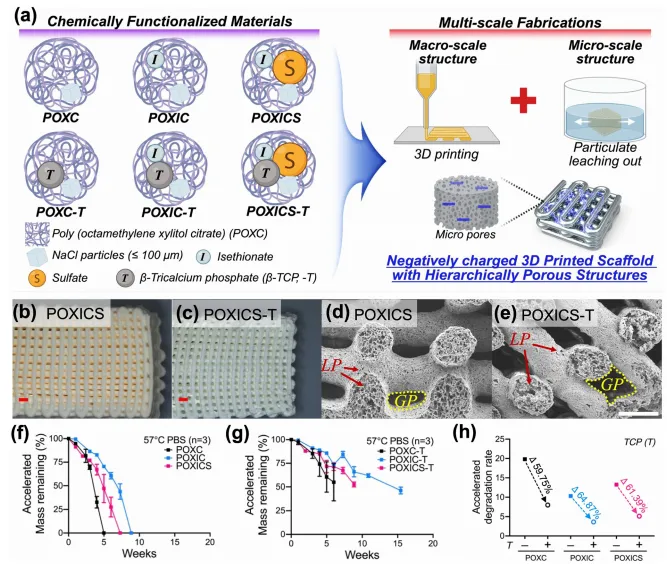

打印结构示意

光学图 + SEM图

微/宏孔展示

👉 结论：

成功构建多级孔结构

孔隙高度连通

图2：3D打印结构与孔结构

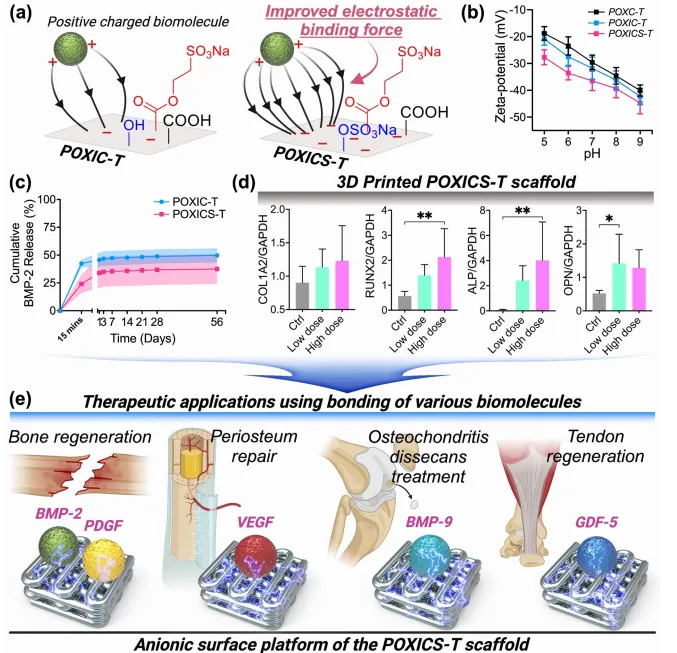

👉 内容：

电荷调控机制

释放曲线

基因表达

👉 关键结果：

56天持续释放

电荷越高 → 释放越慢

图3：BMP-2结合与释放

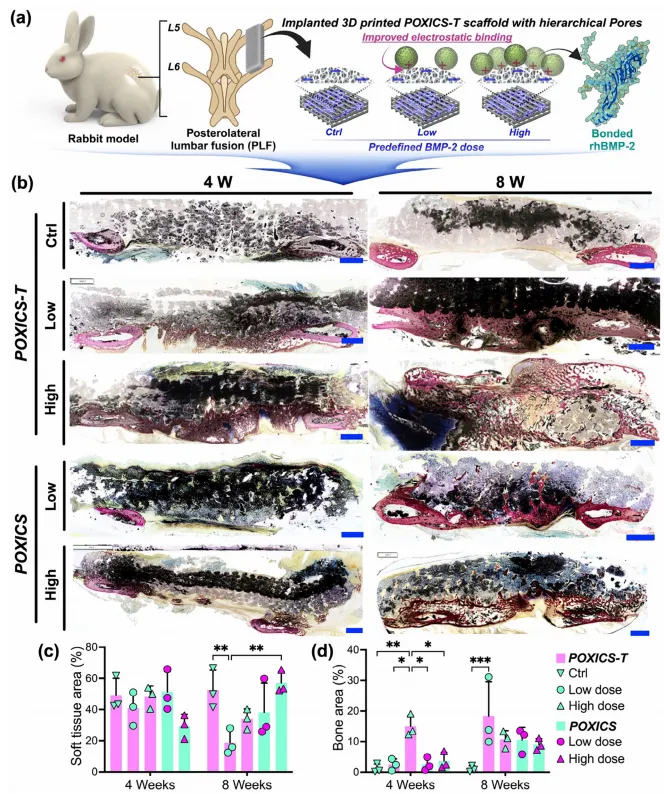

组织切片

骨面积分析

👉 结论：

低剂量组仍然成骨明显

图4：动物实验骨形成

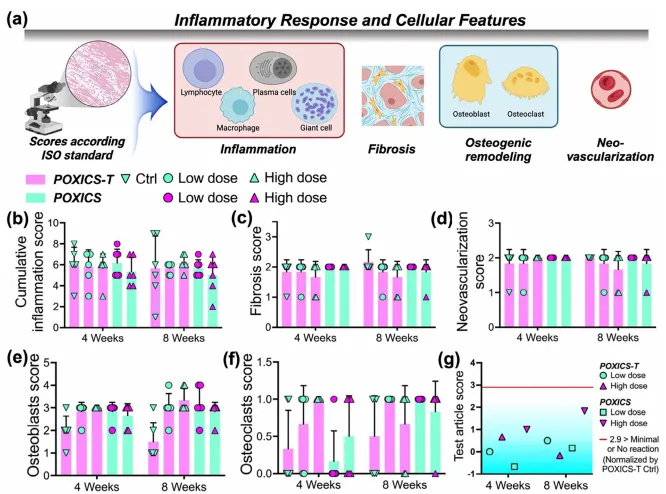

炎症评分

成骨/破骨活性

👉 结论：

无明显炎症

生物相容性良好

图5：炎症与安全性

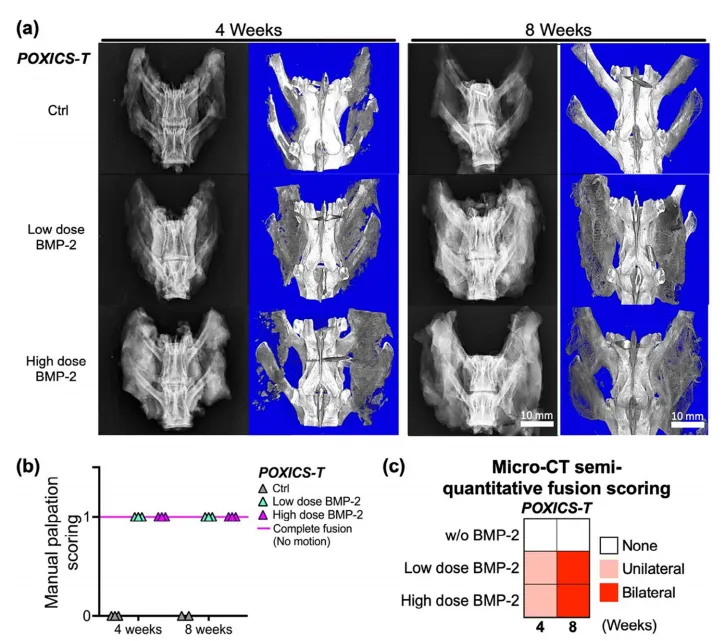

micro-CT

融合评分

👉 结果：

所有BMP-2组实现融合

图6：CT与融合评估

🔧 力学性能

POXICS-T：

123 Pa

对照（胶原）：

3.14 Pa

👉 提升约 39倍

⏳ 降解性能

完全降解时间：

POXICS：≈51天

POXICS-T：≈62天

👉 β-TCP减缓降解

💊 释放性能

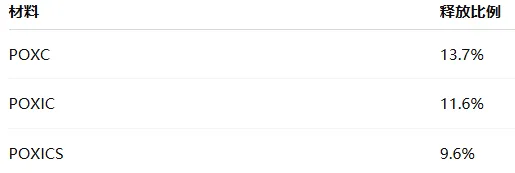

56天释放量：

👉 电荷越高 → 释放越慢

这篇论文的3D打印核心，本质是：

✅ 1. “结构控制”

DIW打印 → 宏孔结构

盐析 → 微孔结构

👉 构建多级孔

✅ 2. “材料功能化”

柠檬酸材料 → 可降解 + 成骨

硫酸化 → 负电荷

✅ 3. “释放机制设计”

👉 核心公式：

负电支架 + 正电BMP-2 = 静电吸附

✅ 4. “参数协同调控”

通过调节：

电荷密度

孔结构

β-TCP含量

实现：

👉 释放速率可调

👉 这篇论文的本质突破是：

把3D打印从“结构制造”升级为“功能调控平台”

我们的服务

我们的产品

公      司：4006150086

销售电话：18901086290

销售电话：15611933735
