勺轮式排种器使用说明

温馨提示

1、用户在使用排种器时，一定要在田间试播，否则造成的一切损失本厂概不负责。

2、拌有种衣剂的种子必须晒干，并在播种前拌1% 的医用滑石粉，以减小粘连。发现勺轮和隔板上粘上种衣剂时要及时用水或柴油清洗干净。带有变速箱的排种器严禁倒转。

一、用途和特点：

1、该排种器阻力小，转动灵活，结构简单，维修方便，经久耐用。

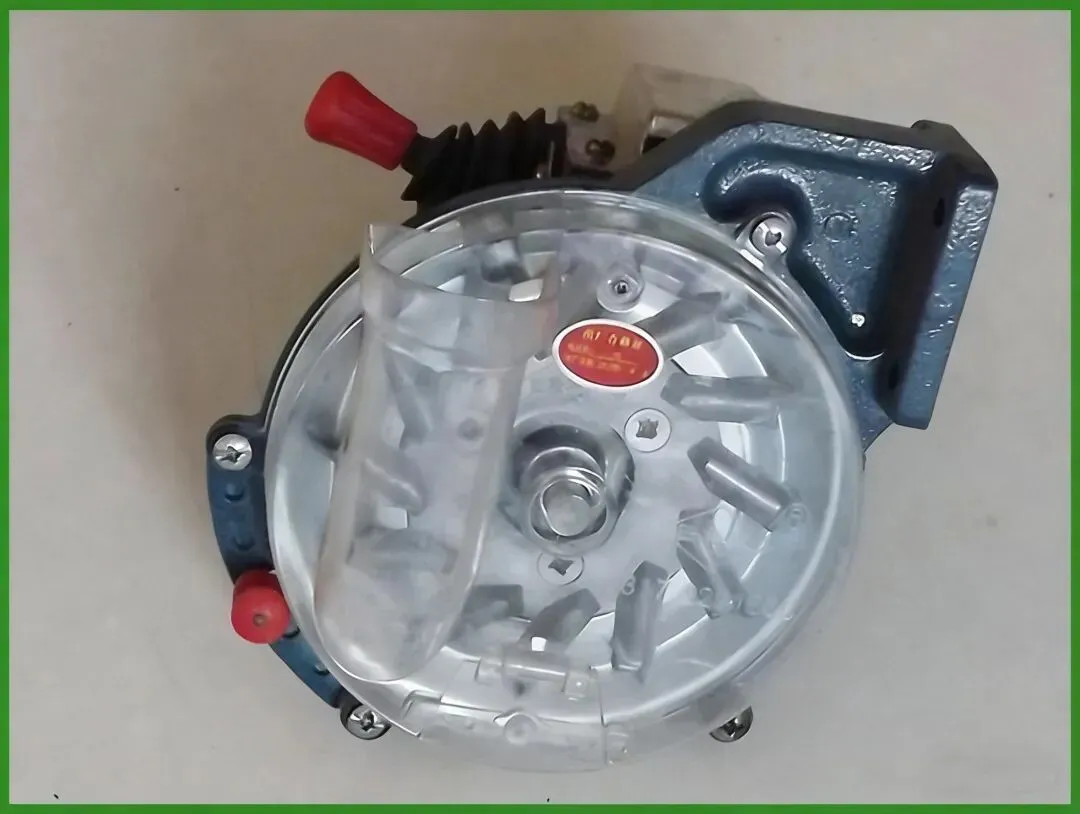

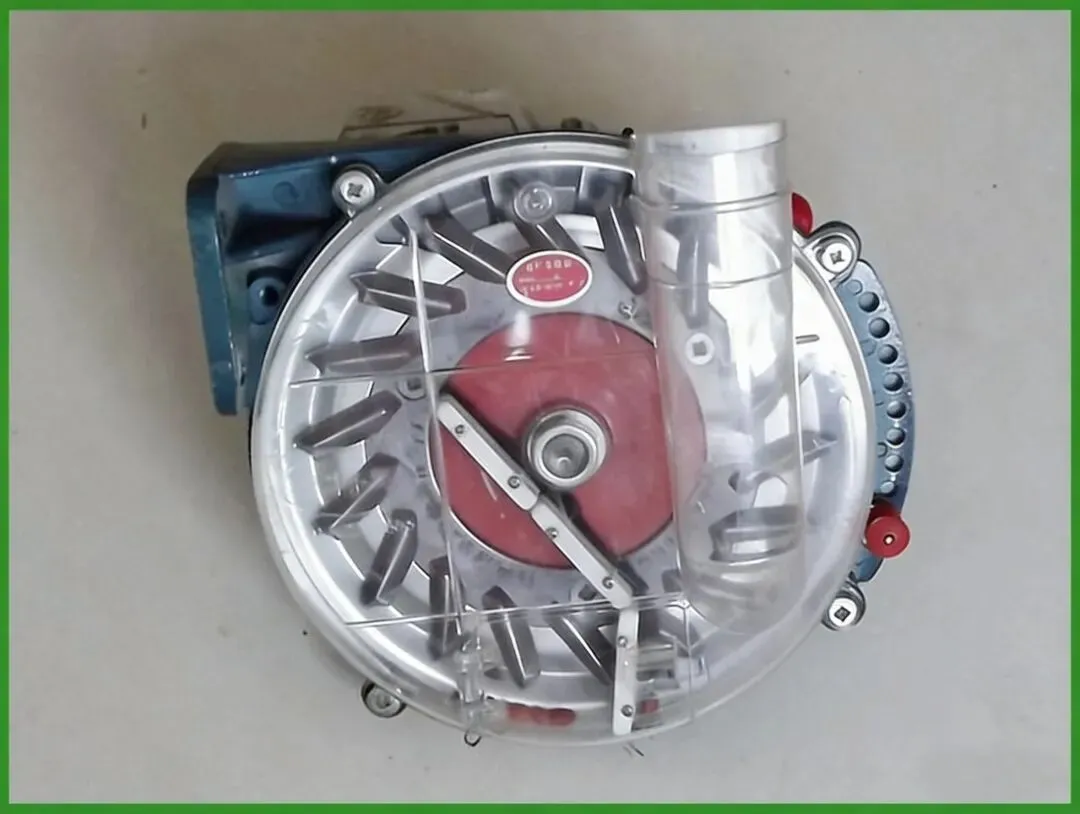

2、排种器的壳体、勺轮和导种轮采用压铸铝件，强 度高、重量轻、端盖采用透明、高强度材料制成，用户可以通过透明端盖清楚的看到勺轮的工作情况。

3、 该排种器在出厂时为播玉米状态，用户可以根据自己的需要另外购买相应的附属件，就可以播高梁、绿豆、大豆、花生、葵花等作物。

4、排种器无清种装置，靠种子自重自行清种，种子包衣后嗑种率也非常低，具有空穴少、排种均匀，投种点低等特点。

5、在排种器外侧增加了微量调整装置，使排种器的漏播率、重播率降低，单籽率提高。

6、带有变速的勺轮排种器，可以调出8种不同的株 距，如更换不同齿数的链轮可以调出与原株距不同的8种株距。同时在变速箱上设空档位置，用户在播种机上不 用装有离合装置，降低了成本，使用方便。

7、该排种器备有18个勺的大、中、小粒玉米勺轮， 和9个勺的大、中、小粒勺轮，同时还有18个勺和24个小勺的高梁绿豆勺轮和24个勺，大、中、小粒勺轮，用户可根据需要选择购买。

二、主要技术参数：

1、安装形式：侧连接

2、排种行数：玉米单行

3、排种器型式：勺轮式

4、勺的数量：18个、24个

5、变速箱排种器为档6速，8速备有空档

6、变速器速比分别为：一档：1.13；二档：1；三档：0.86；四档：0 .75；五档：0.67；六档：0.6；七档：0.55；八档：0.5。

7、适应播种速度：≤5公里/小时

8、种子破碎率：≤1%

三、更换与调整：

1、勺轮的拆卸方法：

(1)放空箱内的剩余种子；(2)卸下透明端盖； ( 3 ) 卸下固定勺轮的3个沉头螺钉；(4)卸下勺轮即可。

2、勺轮的安装方法：

(1)勺轮用3个沉头螺钉安装到导种轮上，使隔板夹在勺轮和导种轮中间； (2)安装透明端盖即可。

3、手球调整：

将手球拔出上下滑动来调整隔板上的入籽口高低，具体操作如下：(1)种子粒小时，将手球向端盖标有“小”的字样方向调整；种子粒大时，将手球向端盖标有“大”的字样方向调整。(2)播出的种子双籽多时，将手球向端盖标有“小”的字样方向调整；播出的种子断空多时，将手球向端盖标有“大”的字样方向调整。

4、株距调整：

带有变速箱的勺轮排种器，通过搬动变速杆可以调出8种株距，由1档到8档株距逐渐增大。挂到空档位置排种器不工作， 处于离合状态。

四、注意事项：

1、在使用过程中应根据种子形状和尺寸的不同调整手球，来降低或升高隔板上入籽口的位置，达到播种要求。

2、玉米种子要筛选，筛除大粒和小粒及种子里的杂物， 才能保证播种质量。

3、该排种器在出厂时装有中粒勺轮，只能满足正常的玉 米种子，极大和极小种子用户应到经销商店或排种器厂家购买相应的大粒勺或小粒勺，否则会严重影响播种质量。

4、该排种器严禁装有种子进行远距离运输，如更换地块或运输时应清除剩余种子，到达地点时重新加种进行播种。

5、在拆装勺轮或播种时， 一定注意排种器里不能进入杂物，以免损坏勺轮。

6、排种器投种点距地面的距离最大不能超过150毫米，否则影响播种的准确度。

7、作业结束，要清除排种器中剩余的种子，配合部件和 转动部件要涂油防锈，放在通风干燥的地方。

注：本说明书的图片以实物为准，以后产品变动恕不另行通知。
