破解质量管理的“文档孤岛”困局(三)
谁该被重点管控？关键件明细表的编制与标识
设计端如何为生产端“划重点”
上一期我们深入探讨了特性分析报告的编制方法，明确了“什么是重要的”。但特性分析报告中的关键特性，如果不能落实到具体的零部件上，如果不能在生产现场被准确识别，它就始终停留在设计图纸上，无法真正指导生产。
关键件明细表，正是连接设计与制造的桥梁。它将特性分析中识别的关键特性，与具体的零部件对应起来，形成需要重点管控的“对象清单”。那么，如何科学地识别关键件？如何编制一份高质量的明细表？如何让关键件在图样上“看得见、摸得着”？本期，我们将一一揭晓。
01
关键件的识别原则：“就高不就低”
关键件的识别，基于特性分析报告的成果。但一个零部件可能同时包含多个不同等级的特性，这时该如何确定其类别？
答案是：“就高不就低”。

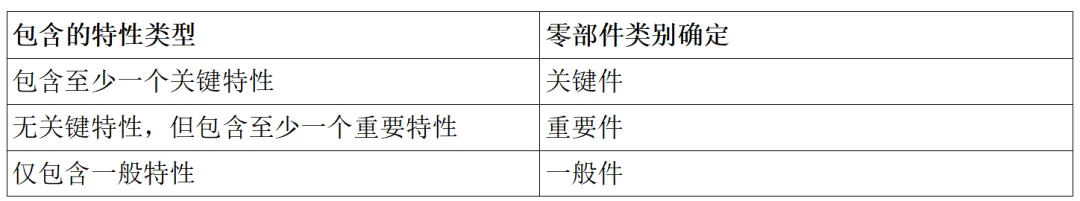

识别原则
这一原则的核心逻辑是：既然关键特性的失效可能危及人身安全或导致系统失效，那么包含这一特性的零部件，无论其他特性如何，都必须作为关键件实施最严格的管控。

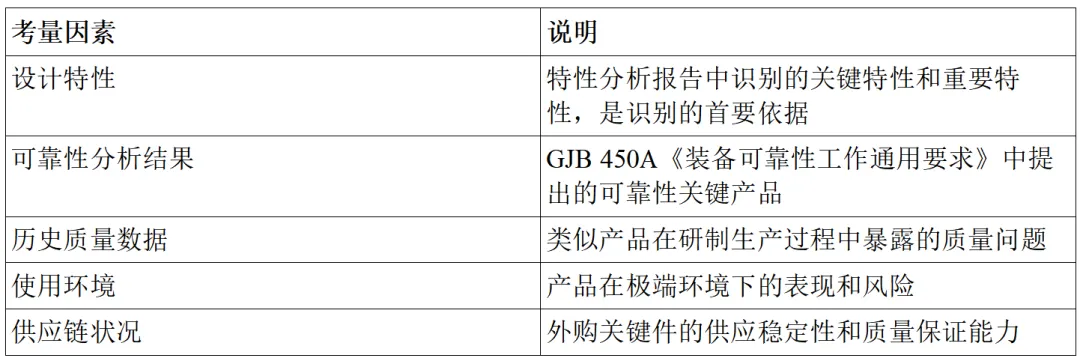

识别过程中的考量因素
关键件的识别不是简单的“对号入座”，还应综合考虑以下因素：
可靠性关键产品的协同识别
这里需要特别说明可靠性关键产品的识别。GJB 450A中提出的可靠性关键产品，是指如果发生故障会严重影响产品安全、战备完好性、任务成功性的产品。其判别准则包括：
-
通过FMEA发现具有严酷度为Ⅰ、Ⅱ类故障模式的产品；
-
通过FTA找出造成顶事件发生的关键底事件对应的产品；
-
通过可靠性预计发现故障概率高且显著影响系统可靠性水平的产品；使用单一且无替代的产品；
-
新技术、新材料、新工艺应用的产品。
为协调GJB 190关键件与可靠性关键产品的关系，应将两者判定方法综合考虑——在特性分类的基础上，叠加可靠性分析结果，确保关键件识别的全面性。凡是可靠性关键产品，即使未在特性分析中识别出关键特性，也应纳入关键件或重要件管控。
02
关键件明细表的编制：从分析到清单
识别出关键件后，下一步是编制关键件明细表。这份明细表是设计输出的重要组成部分，也是后续工艺设计、生产制造、采购管理的直接依据。

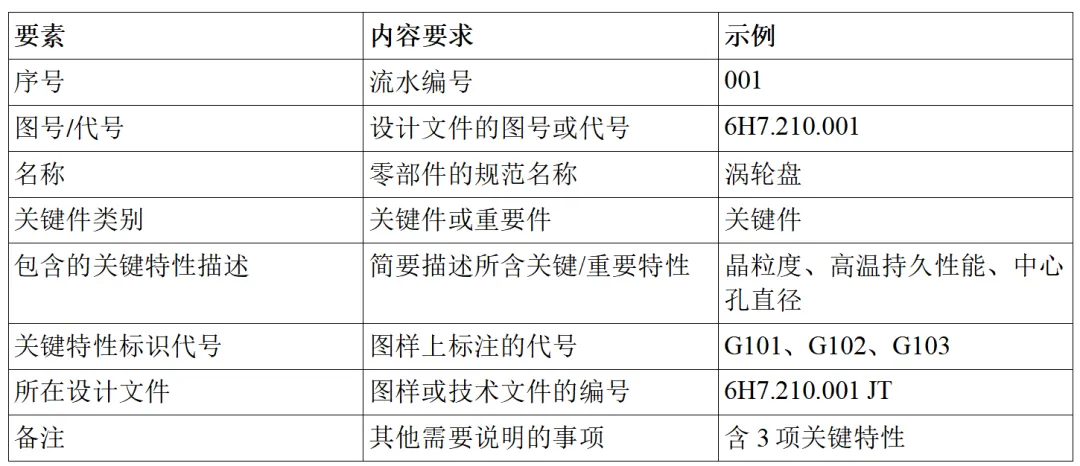

明细表的核心要素
一份完整的关键件明细表，应至少包括以下要素：
明细表的编制流程
第一步：清单初稿由设计人员基于特性分析报告，初步梳理出所有关键件和重要件，形成明细表初稿。

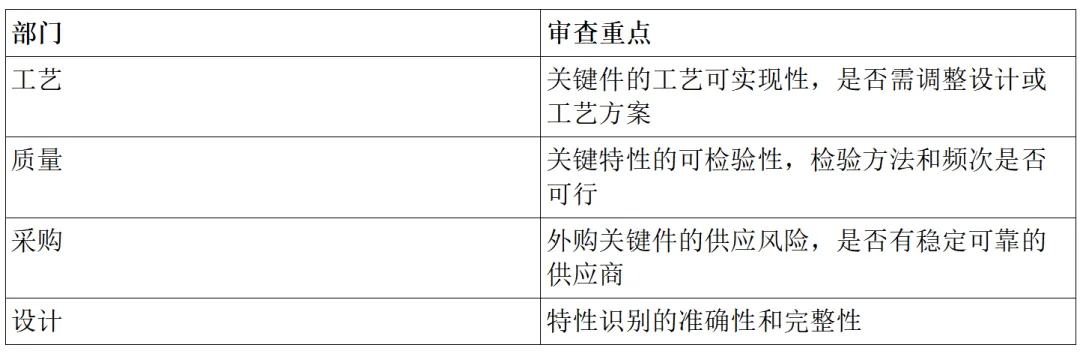

第二步：跨部门会签明细表应经设计、工艺、质量、采购等相关部门会签。各部门的审查重点不同：
会签的目的是确保各方对关键件的识别达成共识，避免后续执行中出现争议。
第三步：审批发布会签完成后，由主管领导（如总工程师、技术负责人）审批，正式发布生效。
实践中的优化做法
一些先进企业在编制明细表时，还会增加以下字段，增强明细表的指导性：
-
关键特性数量：便于统计管控工作量
-
关键特性类型：如“尺寸/材料/性能”，便于分类管理
-
对应关键过程工序号：初步关联工艺过程
-
供应商信息：对于外购关键件，明确定点供应商
-
版本号：便于变更管理
03
设计文件标识：让关键件“看得见”
关键件明细表发布后，最关键的一步是：必须在包含关键特性的设计文件（主要是图样）上进行明确标识。
为什么要标识？因为生产现场的操作人员和检验人员，不可能人手一份明细表去核对每个零件是否关键。他们需要的是：拿到图样，一眼就能看出哪些尺寸、哪些要求是关键的。
标识的基本原则
根据GJB 190《特性分类》的规定，特性标识应遵循以下原则：
1.清晰可见：标识应醒目，不易被忽视或涂改
2.位置恰当：标注在被标识特性附近，不引起歧义
3.统一规范：全企业使用统一的标识符号和方法
4.可追溯：标识与明细表中的代号一一对应
各类特性的标识方法
1. 尺寸类关键特性
在图样上标注在该尺寸或公差符号之后，如：
-
50±0.1（G1）——表示该尺寸为关键特性，代号G1
-
φ100H7（G2）——表示该孔径为关键特性，代号G2
2. 形位公差类关键特性
标注在形位公差框格的右侧外部，如：
-
位置度公差框格后标注（G3）
-
平行度公差框格后标注（G4）
3. 表面粗糙度类关键特性
标注在粗糙度符号右侧，如：
-
Ra0.8（G5）——表示该表面粗糙度为关键特性
4. 文字性技术要求
对于材料特性、热处理要求、表面处理要求等文字性技术要求，标注在该条技术要求之前，如：
（G101）材料：GH4169，符合Q/3B 408-2020要求
（G102）晶粒度：ASTM 6级或更细
（G103）热处理：固溶980℃±5℃×1.5h，空冷+时效720℃±5℃×8h，空冷
5. 关键材料特性
对于关键材料特性，应在材料定额表中该单元件左侧加盖2号标记，如（G）或（G101）。
标识代号的含义
GJB 190规定，特性标识代号通常由字母和数字组成：
-
G：关键特性（Guanjian）
-
Z：重要特性（Zhongyao）
-
数字：顺序编号，便于追溯和管理
例如：
-
（G1）：第1号关键特性
-
（Z101）：第101号重要特性
标识的实战意义

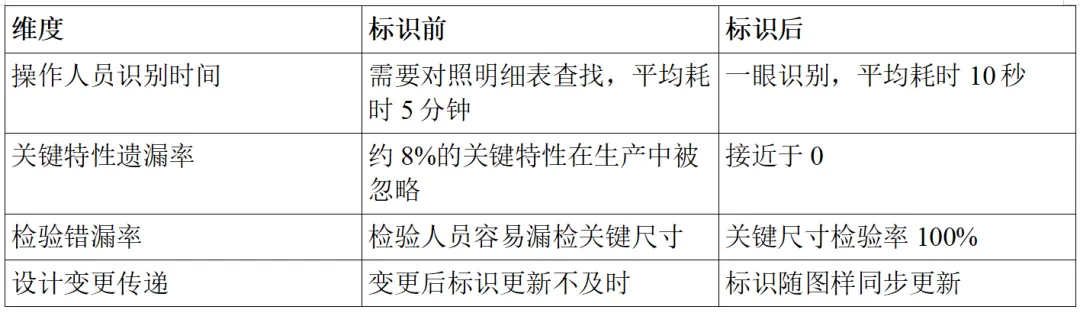

某航空发动机企业的实践证明，规范的特性标识带来了显著成效：
04
实战案例：导弹发射架的关键件标识

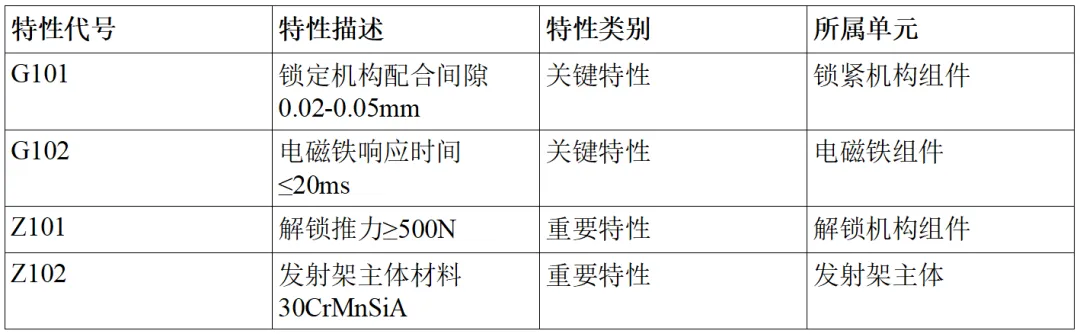

某型导弹发射架，经过特性分析识别出以下关键特性：
基于“就高不就低”原则：
-
锁紧机构组件（含G101）→ 关键件
-
电磁铁组件（含G102）→ 关键件
-
解锁机构组件（仅含Z101）→ 重要件
-
发射架主体（仅含Z102）→ 重要件
设计图纸上的标识如下：
锁紧机构组件图（局部）
配合间隙：0.02-0.05（G101）
表面处理：镀铬（Z103）
电磁铁组件图（技术要求）
（G102）电磁铁响应时间：≤20ms，测试条件：DC28V，负载50N
（Z104）绝缘电阻：≥100MΩ（500V兆欧表）
发射架主体图（材料栏）
（Z102）材料：30CrMnSiA
热处理：调质HRC 32-36
生产现场的操作人员拿到图纸后，一眼就能看出：
-
G101是关键配合尺寸，必须100%检验
-
G102是关键性能参数，每件电磁铁出厂前必须测试
-
Z102是关键材料，入厂时必须复验化学成分和力学性能
这就是标识的价值——让设计意图无损传递到生产端。
05
关键件管理的其他要点
外购关键件的管控
对于外购的关键件，除在设计文件上标识外，还应：
1.定点采购：明确采购渠道和厂家，不得随意变更
2.供应商评价：对关键件供应商进行质量保证能力评价，必要时现场审核
3.入厂复验：按GJB 939《外购器材的质量管理》要求，制定入厂验收规范
4.实物标识：入厂复验合格后，在实物和包装上加盖关键件标识，专区存放
关键件的动态管理

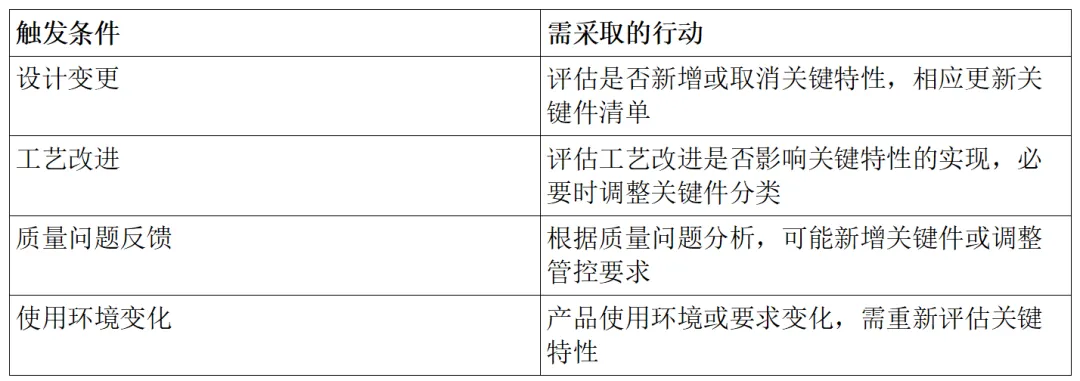

关键件清单不是一成不变的，以下情况需重新审视：

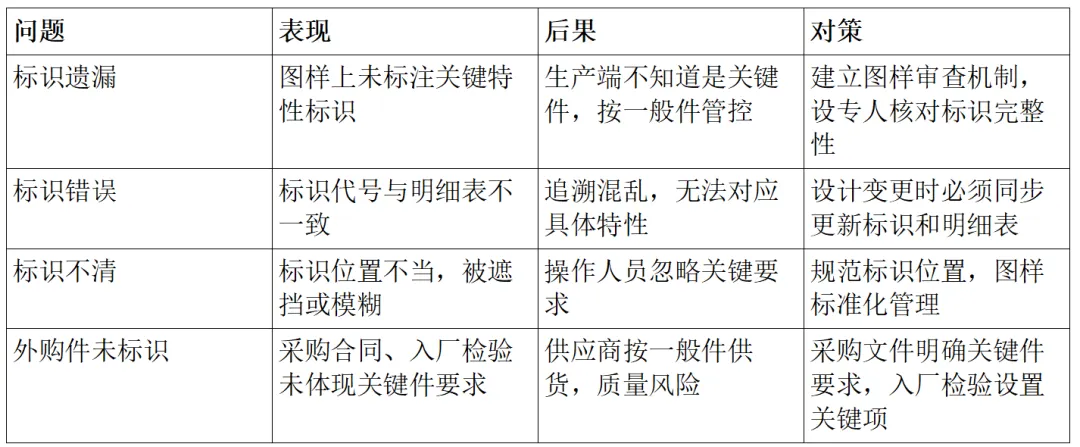

常见问题与对策
结语与悬念
关键件明细表是连接设计与制造的桥梁，特性标识是让设计意图“看得见”的眼睛。没有这份清单和标识，特性分析报告中的所有努力都将付诸东流——生产端不知道哪些部件重要，自然也无法实施重点管控。
但关键件锁定之后，问题并没有结束。如何保证这些关键件在生产过程中真正受控？如何将关键特性的要求，转化为每一道工序的操作规范？
敬请期待第4篇：《从关键件到关键过程：如何打通“最后一公里”？》
END
（本文系“打破孤岛，精准管控”系列连载第3篇，欢迎关注本公众号，获取后续内容。）
作者|梁青海
