基于 DSP 控制的车载 OBC 充电桩 PFC+LLC 拓扑硬件与控制技术研究

摘要

车载充电机（On-Board Charger, OBC）是新能源汽车电能转换系统的核心部件，承担交流电网与动力电池间高效、隔离、稳定的电能转换功能。本文针对主流 OBC 的PFC+LLC 两级拓扑架构，围绕数字信号处理器（DSP）控制下的硬件设计、拓扑特性、控制策略及工程实现展开系统性研究。首先分析单相 / 三相 PFC 与 LLC 谐振变换器的拓扑选型与工作机理，阐述宽禁带器件应用对效率与功率密度的提升作用；其次研究 DSP 主控系统的硬件架构、采样与驱动电路设计，剖析 PFC 平均电流控制、LLC 变频软开关控制及两级协同控制策略；最后探讨电磁兼容、热设计、保护机制等工程关键技术，为高性能 OBC 的开发提供理论与实践参考。

关键词

车载充电机（OBC）；功率因数校正（PFC）；LLC 谐振变换器；数字信号处理器（DSP）；软开关；硬件设计

一、引言

在新能源汽车产业快速发展背景下，车载充电机（OBC）作为连接电网与动力电池的关键接口，其效率、功率密度、可靠性与电磁兼容性直接影响整车补能体验与电气安全。传统 OBC 多采用模拟控制，存在参数漂移、调试复杂、灵活性不足等缺陷。随着数字控制技术与宽禁带半导体器件成熟，基于 DSP 的全数字控制 PFC+LLC 两级拓扑成为行业主流方案，可实现高精度闭环调节、全负载范围软开关、高功率因数与低谐波畸变，同时支持智能通信与故障诊断。

当前 6.6kW 单相 OBC 广泛应用于乘用车型，11kW 及以上三相 OBC 适配高压平台与快速补能需求，PFC+LLC架构因高效、隔离、宽增益特性成为首选拓扑。本文聚焦该架构的硬件设计与 DSP 控制技术，不涉及源码与公式推导，从拓扑原理、硬件实现、控制策略、工程优化四方面展开研究，为 OBC 产品化开发提供技术支撑。

二、OBC 系统拓扑架构与工作原理

2.1 两级拓扑总体架构

车载 OBC 采用前级 PFC + 后级 LLC 谐振变换器的级联结构，完成 “交流 — 直流 — 高频交流 — 直流” 的多级电能转换：

2. 前级 PFC 级

   ：实现交流电网的整流、功率因数校正与母线稳压，将 90–264V 单相或 380V 三相交流电转换为稳定高压直流电（400V/800V），同时抑制电流谐波、满足 IEC 61000-3-2 标准。
4. 后级 LLC 级

   ：实现电气隔离、电压调节与软开关运行，将母线高压 DC 转换为适配动力电池的宽范围直流（200–850V），支持恒流（CC）、恒压（CV）充电模式，全负载范围实现零电压开通（ZVS）与零电流关断（ZCS），大幅降低开关损耗。

2.2 PFC 级拓扑选型与特性

2.2.1 单相 PFC 拓扑

• 传统 Boost PFC

  ：结构简单、成本低，适用于 6.6kW 以下功率等级，采用连续导通模式（CCM）平均电流控制，功率因数可达 0.99 以上，但存在整流桥导通损耗，效率提升受限。
• 图腾柱无桥 PFC

  ：移除输入整流桥，减少两级导通损耗，适配 SiC/GaN 器件高频化（100kHz 以上），低输入电压下效率提升显著，是当前高效 OBC 主流方案。

2.2.2 三相 PFC 拓扑

• 六开关三相 PFC

  ：适用于 11kW 及以上三相 OBC，支持双向能量流动（V2G），采用 dq 旋转坐标系解耦控制，母线电压稳定、谐波抑制能力强。
• 维也纳整流器

  ：三电平拓扑，器件电压应力低、EMI 性能优，适合高压、高功率密度场景，配合 SiC 器件可实现高效率与小型化。

2.3 LLC 谐振变换器拓扑与工作特性

LLC 由谐振电感 Lr、谐振电容 Cr、励磁电感 Lm与高频变压器组成，全桥 / 半桥拓扑为主流结构：

• 软开关特性

  ：全负载范围内原边开关管实现 ZVS 开通，副边整流管实现 ZCS 关断，开关损耗趋近于零，支持 200kHz 以上高频化，显著减小磁性元件体积。
• 宽增益特性

  ：通过变频调节（180–220kHz）实现宽范围输出电压适配，满足电池从恒流充电到恒压浮充的全阶段需求。
• 隔离特性

  ：高频变压器实现电网与电池侧电气隔离，满足安全绝缘标准，提升系统安全性。

三、OBC 硬件系统设计

3.1 主功率电路硬件设计

3.1.1 功率器件选型

• 开关管

  ：PFC 级采用 1200V SiC MOSFET，低导通电阻与快速开关特性降低损耗；LLC 级选用 650V–1200V GaN 或 SiC 器件，适配高频软开关场景。
• 整流器件

  ：LLC 副边采用同步整流 MOSFET 替代传统二极管，大幅降低整流损耗，是高功率 OBC 的必要设计。
• 无源元件

  ：PFC 电感采用铁粉芯或纳米晶材质，兼顾低损耗与高饱和磁通密度；LLC 谐振腔元件选用高频低损耗薄膜电容与铁氧体电感；母线电容采用长寿命电解电容与高频陶瓷电容并联，兼顾储能与纹波抑制。

3.1.2 高频变压器设计

变压器为 LLC 核心部件，需满足隔离、变比、功率传输、漏感控制要求：

• 磁芯选用高频低损耗 PC95 或超微晶材质，优化窗口利用率与散热路径。
• 原副边采用三明治绕法，减小漏感并提升耦合度，漏感可集成至谐振电感 Lr，减少分立元件数量。
• 绝缘设计满足车载高压安全标准，采用多层绝缘胶带与隔离骨架，实现原副边≥4kV 绝缘耐压。

3.2 DSP 控制硬件系统设计

3.2.1 主控芯片选型

主流采用 TI C2000 系列 DSP（TMS320F2803x/28335/28004x），核心优势：

• 高性能 32 位 CPU，支持快速浮点运算，适配复杂控制算法实时执行。
• 集成多路高分辨率 ePWM 模块（分辨率≤150ps），支持高频 PWM 生成与死区精确配置。
• 多通道 12 位 / 16 位高精度 ADC，同步采样电压、电流信号，满足闭环控制实时性需求。
• 集成 CAN、SPI、UART 通信接口，适配整车 CAN 通讯与诊断功能。

3.2.2 采样与信号调理电路

• 电压采样

  ：交流输入、母线、输出电压经精密电阻分压、RC 滤波、电压跟随器后接入 ADC，采用差分采样抑制共模干扰。
• 电流采样

  ：PFC 输入电流采用霍尔传感器或分流器采样，LLC 输出电流采用高精度分流器，经差分放大、抗混叠滤波后接入 DSP。
• 电网同步

  ：通过锁相环（PLL）电路实现电网电压过零检测与相位跟踪，确保 PFC 电流与电压同相位。

3.2.3 驱动与隔离电路

• 驱动电路

  ：采用专用栅极驱动芯片（如 SI8271、UCC21750），提供足够驱动电流与短路保护，适配 SiC/GaN 器件高速开关需求。
• 电气隔离

  ：驱动信号、采样信号采用数字隔离器或光耦隔离，实现功率地与信号地分离，抑制干扰并保障控制电路安全。

3.2.4 辅助电源设计

采用反激或 LLC 辅助电源，为 DSP、驱动、采样电路提供多路隔离低压电源（3.3V、5V、15V），具备宽输入电压范围与低纹波特性，满足车载复杂工况稳定性要求。

3.3 辅助功能硬件设计

• 保护电路

  ：集成过压、过流、过温、欠压、短路、反接保护，通过硬件比较器实现快速故障触发，配合 DSP 软件实现多级保护与故障自锁。
• 通信电路

  ：集成 CAN 总线接口，实现与整车控制器（VCU）、电池管理系统（BMS）的通信，传输充电指令、状态参数与故障信息。
• 散热设计

  ：功率器件采用铜基板 PCB 或 IGBT 模块，配合导热凝胶与散热器，优化风道设计；DSP 与控制元件布局避开高温区域，保障长期运行可靠性。

四、DSP 控制策略研究

4.1 PFC 级控制策略

4.1.1 平均电流控制

采用电压外环 + 电流内环双闭环结构：

• 电压外环：采集母线电压，与给定值比较，经 PI 调节器生成电流幅值指令。
• 电流内环：采集输入电流，与电网电压同步的正弦指令比较，经 PI 调节生成 PWM 占空比，实现输入电流正弦化与高功率因数。

4.1.2 其他控制方案

• 单周控制

  ：响应速度快，可在一个周期内消除稳态 / 瞬态误差，适合动态工况复杂场景。
• 重复控制 + PI 复合控制

  ：抑制周期性谐波干扰，降低 THD 至 3% 以下，提升电网适配性。

4.2 LLC 级控制策略

4.2.1 变频控制

核心为电压闭环 + 频率调节：采集输出电压 / 电流，与充电曲线指令比较，经 PI 调节器输出开关频率指令，通过调节频率改变 LLC 增益，实现 CC/CV 模式切换。

4.2.2 自适应频率跟踪

实时采集谐振腔电压、电流信号，计算当前谐振频率，动态调整工作频率至谐振点附近，确保全负载范围 ZVS 运行，提升轻载效率。

4.2.3 同步整流控制

根据 LLC 谐振周期，生成与副边电流同步的驱动信号，控制同步整流管导通 / 关断，最大化降低整流损耗。

4.3 两级协同控制策略

• 时序协同

  ：DSP 控制 PFC 先启动稳压，再延时启动 LLC，避免母线电压波动导致冲击。
• 功率协同

  ：PFC 母线电压设定值适配 LLC 增益范围，两级控制器共享输出功率指令，实现动态功率分配。
• 故障协同

  ：任一级故障时，DSP 快速封锁两级 PWM 驱动，同时控制继电器断开输入输出，保障系统安全。

4.4 DSP 软件控制流程

• 初始化模块

  ：配置 GPIO、ePWM、ADC、CAN、中断向量，完成硬件自检与参数加载。
• 采样与滤波模块

  ：定时触发 ADC 采样，采用滑动平均滤波抑制噪声，获取精准电压电流值。
• 控制算法模块

  ：执行 PFC 双闭环、LLC 变频控制、PLL 同步、CC/CV 切换算法。
• 保护与故障处理模块

  ：实时监测故障信号，分级执行降功率、停机、报警动作。
• 通信模块

  ：通过 CAN 总线接收充电指令，上传系统状态与故障码，支持远程诊断。

五、工程关键技术与优化

5.1 电磁兼容（EMC）设计

• EMI 抑制

  ：输入侧加装 X/Y 电容与共模电感，抑制差模与共模干扰；功率回路采用短、宽布线，减小环路面积；PCB 分区布局，功率地与信号地分离并单点接地。
• 抗干扰设计

  ：控制信号采用屏蔽线，关键电路增加 TVS 管与滤波电容；DSP 电源增加 LC 滤波，提升系统抗扰度。

5.2 热设计优化

• 功率器件均匀布局，避免局部热点；采用高导热 PCB 材质与多层板设计，优化散热路径。
• 磁性元件优化绕制工艺，降低铜损与铁损；整机采用自然冷却或强制风冷设计，满足 – 40℃至 85℃车载温度范围。

5.3 可靠性设计

• 降额设计

  ：功率器件电压、电流、功率参数降额 50% 以上使用，延长寿命。
• 冗余设计

  ：关键采样、驱动电路采用双路备份，提升故障容错能力。
• 老化测试

  ：整机进行高低温循环、湿热、长时间满载老化，筛选早期失效产品。

六、结论与展望

基于 DSP 控制的 PFC+LLC 两级拓扑 OBC，通过高效拓扑、宽禁带器件、全数字控制、工程优化的协同设计，可实现效率≥96%、功率密度≥3kW/kg、功率因数≥0.99、THD＜5% 的高性能指标，完全满足新能源汽车车载充电需求。

未来发展方向：

2. 高频化与集成化

   ：进一步提升开关频率至 500kHz 以上，采用无源元件集成技术，实现更高功率密度。
4. 宽禁带器件全面应用

   ：SiC 与 GaN 器件替代硅器件，突破效率与频率瓶颈。
6. 智能化控制

   ：引入模型预测控制、自适应控制等先进算法，提升动态响应与鲁棒性。
8. 双向化拓展

   ：支持 V2G、V2L、V2V 功能，实现车辆与电网、负载的能量交互。

本文研究内容可为车载 OBC 的硬件开发与 DSP 控制设计提供系统参考，推动新能源汽车充电技术向高效、小型化、智能化方向发展。

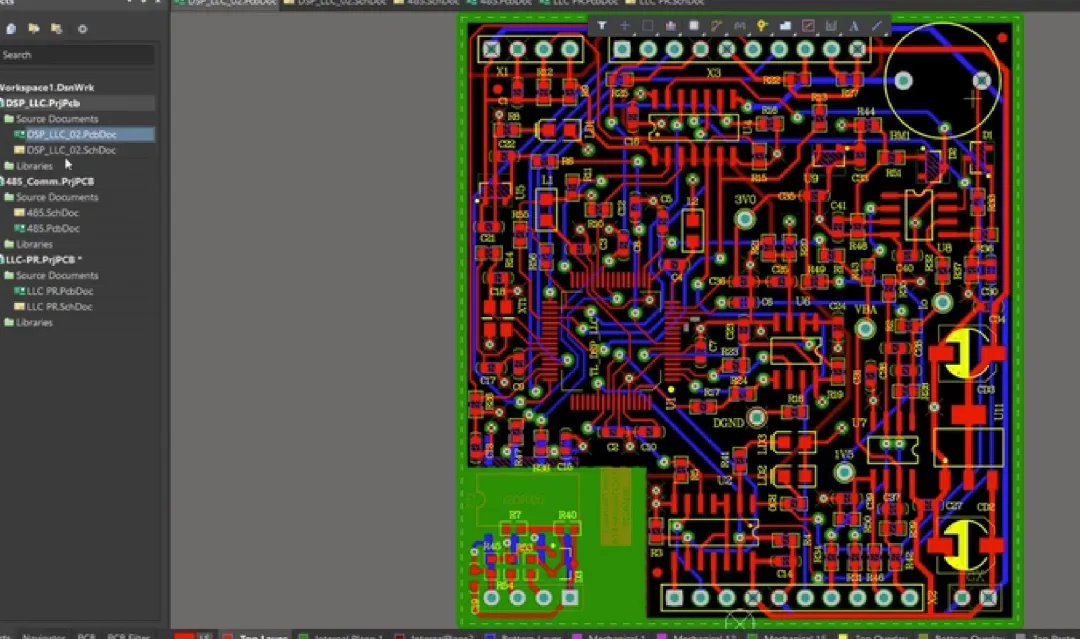

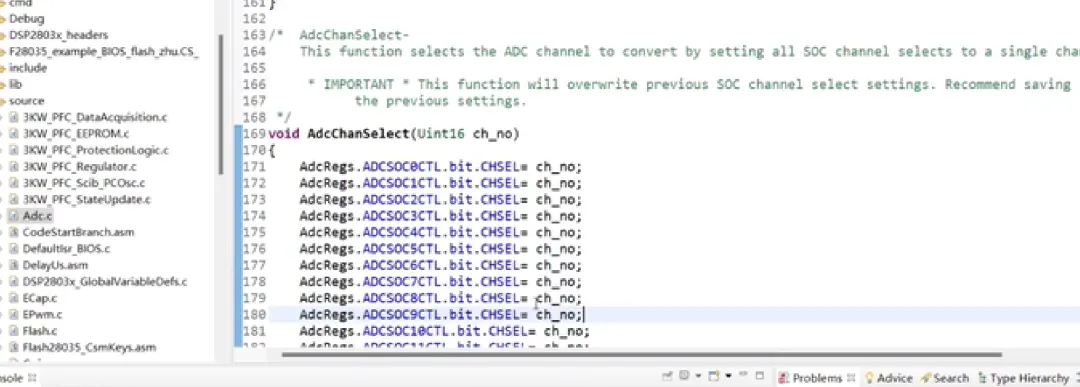

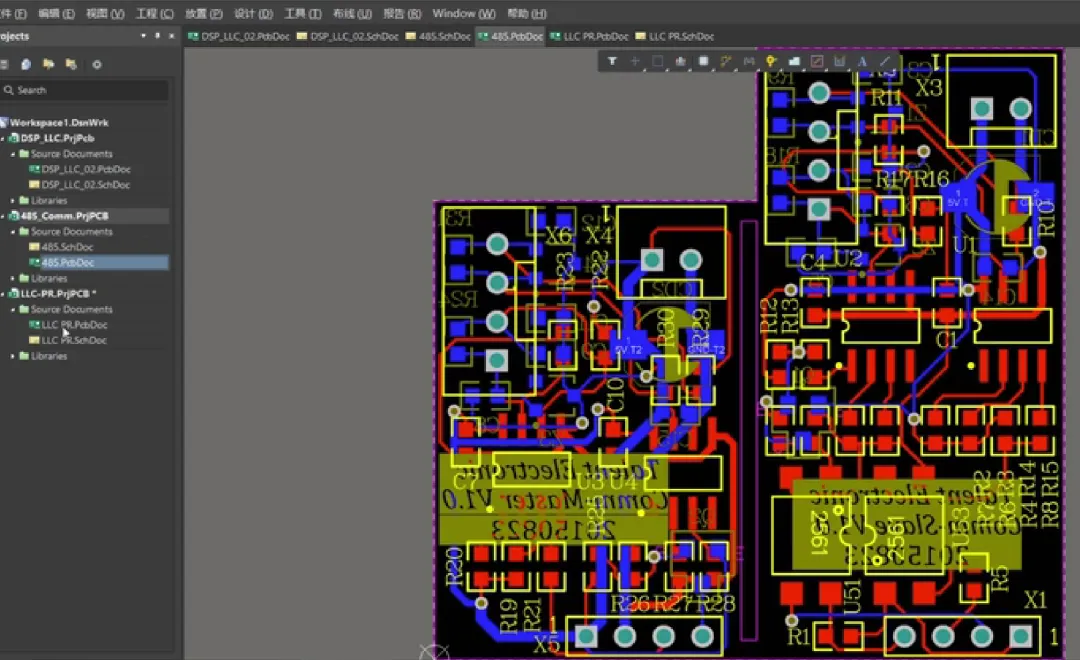

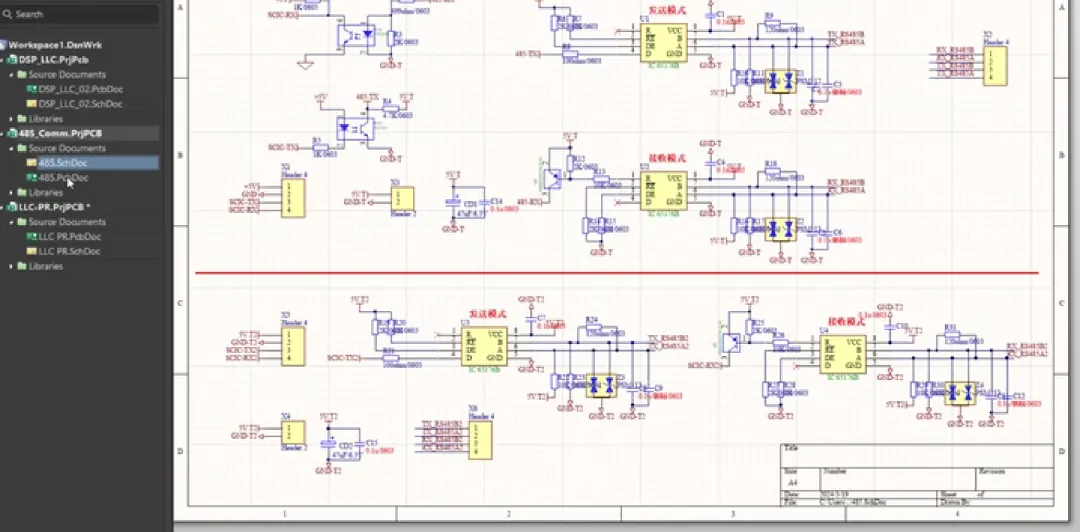

📚第二部分——运行结果
