第一章 工程概况

一.1. 项目建设要求

一 、出具的《居住区项目视频监控系统方案建议》中的相关要求。

二、GB/T 28181-2011 《安全防范视频监控联网系统信息传输、交换、 控制技术要求》国家标准中的相关要求进行实地勘察、设计并实施。

三、系统设计应满足GB/T21741《住宅院区安全防范系统通用技术要求》和GB/T21818《安全防范视频监控联网系统信息传输、交换、控制技术要求》设计要求。

四、本次视频监控系统采用数字化星光级1080P高清摄像机进行图像采集，通过IP专网汇聚至监控室显示及存储，每台网络摄像机设置固定的IP地址。

五、监控室设有专用机房，配备专用机柜存放视频管理服务器、存储服务器、核心交换机等设备，监控图像根据要求进行可靠的存储。监控室内设置有电视墙，视频监控图像实时上墙。

六、对用户进行分级授权管理，各级管理人员可以在权限范围内通过监控专网进行方便地调用、查询、控制。

七、整个监控系统的IP地址规划由克拉玛依市公安局统一分配管理，以便于后期整个监控系统接入克拉玛依市公安局监控专网。

一.2. 建设目标

对于一个业务用房而言，人民的安全是最为重要的。由于进出人员多，为保证人身及财产安全，应配备相应的安全防范系统，包括电视监控、可视对讲、等，做到人防、技防、物防相结合。

根据办公楼的性质及硬件设备使用寿命和可靠性，可作为本院区安保系统的首道防，

为加强进出人员的管理，及时了解楼内人员走动进出情况，宜在院内出入口安装闭路电视监控系统，24小时全天候（白天及夜间）监控，确保安全。

该监控系统建设主要设施：

一、视频监控系统（星光级半球摄像机、网络交换机、光纤收发器与终端盒等）。

二、监控中心设计（液晶电视、核心交换机、机柜、网络硬盘录像机、UPS电源、高清解码器、综合管理平台软件等）。

一.3. 现场安装

原检察院法院业务用房弱电工程，一部分：行政执法局办公楼改造，另一部分：派出所办公楼改造项目。

共计：75台高清网络半球摄像机，55寸液晶监视器4台、主控计算机2台、网络硬盘录像机4台、4T企业级监控硬盘64块、

第二章 安防系统设计方案

二.1. 设计依据

《安全防范系统工程程序与要求》 GA/T75-94

《安全防范系统通用图形符号》GA/T74-2000

《安全防范报警设备安全要求和试验方法》GB16796-1997

《智能建筑设计标准》GB/T50314—2000

《入侵报警系统技术要求》GA/T 368-2001

《可视对讲系统》GA/T1269-2001

《安全防范工程技术规范》GB50348-2004

《入侵报警系统工程设计规范》GB50394-2007

《民用闭路监视电视系统工程技术规范》GB50198-1994

《视频安防监控系统工程设计规范》GB50395-2007

《出入口控制系统工程设计规范》GB50396-2007

《民用建筑电气设计规范》JGJ/T16—1992

《防盗报警控制器通用技术条件》GB12663—2001

《防盗报警中心控制台》GB/T 16572-1996

《建筑物防雷设计规范》 GBJ57-1983

《工业企业通信接地设计规范》GBJ-79-85

《住宅院区安全防范系统通用技术要求》    GB/T21741-2008

《安全防范视频监控联网系统信息传输、交换、控制技术要求》    GB/T28181-2011

二.2. 统设计原则

系统设计根据技术规范要求和本工程实际需要，依据国家有关技术标准和规范的要求，结合实际情况，采用物防、技防、人防三防合一，把系统建成一个能够提供实时、高清、方便快捷的综合图像处理平台；同时还要节约人力和能源，减少维护和管理费用，达到少投资、效果高的目的，并且符合节约能源和保护环境的要求。设计总体上应坚持“经济实用、适度超前”的原则，具体上应遵循以下原则：

二.2.1. 先进性

严格按照国家有关规定，结合具体情况，用最佳设计方案，采用先进成熟的技术设备和材料，既满足当前的需求，又兼顾未来高速的数据传输需要，使整个系统在一段时期内保持先进性和良好的扩展性，以适应未来信息产业业务的发展和技术升级的需要。

二.2.2. 规范性

视频监控系统工程，是一个先进复杂的综合性系统工程，从系统设计开始，包括施工、安装、调试直到最后验收的全过程，都应严格按照国家有关的标准和规范，作好系统的标准化设计和管理工作。最后提交正规的测试验收报告及全套施工图纸和技术资料供使用方存档。

二.2.3. 实用性和可扩充性

在设计本监控系统方案的同时，应充分考虑到目前需要和将来长远利益。首先满足其基本功能需要，达到经济实用的要求，又应充分考虑今后的发展需要，具有可扩充性，充分保护现有的投资，而且具有较高的性价比。系统的分析、设计、实现和测试要严格按照软件工程标准和规范，并尽可能采用开放技术和国际主流产品，确保系统符合国际上各种开放标准。

二.2.4. 可靠性

视频监控系统的建设，直接影响着使用效果、外部形象及投资回报，因此系统设计必须安全、可靠，本方案已充分考虑采用成熟的技术和产品，在设备选型和系统的设计中采用最优化的方案。并从线路敷设、设备安装、系统调试服务等方面，充分满足可靠性的要求。

二.2.5. 应用的广泛性

为了提供使用者(在过程监视中，一般指管理人员及各级领导者)的监视区域以外场所的远程监视的需要，只需在现有的机器上安装应用软件或直接使用标准浏览器（不需任何安装)。

二.3. 视频监控系统方案

二.3.1. 系统组成

一、前端采集部分：本工程前端设备均采用星光级高清网络半球摄像机，,主出入口、楼层重点区域采用200万像素星光级高清网络半球型摄像机。摄像机及后端全部采用H.264或H.265编码技术，码流为3M-4M，网络接口选择电口。前端网络摄像机将采集的信号通过电转光方式将数字信号传至总控中心，按照标准H.264/H.265编码格式及标准的通信SIP协议方式进入综合安防平台，可直接接入网络并进行视频图像的传输。

二、传输网络部分：传输网络部分主要是对前端接入到核心交换机之间的网络进行设计，前端系统通过光纤收发器等网络传输设备将新建前端网络摄像机连接至监控中心的千兆核心交换机,根据高清数据业务负载量，该部分由承建单位进行优化设计，确定核心交换机的容量，合理配置汇聚交换机满足视频存储和转发包率的需求。

IP地址管理：专网地址由公安局统一管理分配，在建设过程中应及时向公安局索取地址，由承建单位完成地址管理和对接工作；

三、存储部分：视频数据的存储方式通过核心交换机千兆端接入硬盘录像机进行有效存储，存储格式要求不低于1080P，根据设备清单前端摄像机数量和硬盘数量，存储时间大于90天。磁盘存储服务器采用一拖一方式进行管理。

四、监控中心部分：监控中心服务平台采用符合国标的综合安防平台对高清视频图像进行管理，解决数据落地问题；配置视频综合管理平台，客户端等设备完成视频的显示及存储过程。

五、显示部分：在监控中心部署2*1显示，采用55寸LED专业监视器显示，通过高清解码器显示高清视频图像。

二.3.2. 工作原理

本系统主要以网线传输为主，前端通过六类非屏蔽汇总至机房，将IP网络信号通过光纤方式传输至分光设备（ODF），引至监控中心OLT设备下联PON口，通过上联口传输至核心交换机及各服务器对数据进行转发、存储，经电/光数据转，再通过软平台经客户端工作站完成管理、分配、显示、控制。

二.3.3. 系统拓扑图

二.3.4. 监控点的选点要求

施工选点以实现无死角为原则，与安全保卫部门协同、认真确定设置地点，主要有大楼出入口、楼梯口、楼层等，这些监控点位的现场实时图像可以通过监控系统传输到管理中心的监视器上。做到全面规划，重点区域覆盖，根据现状制定最佳实施方案。

l 要先到实地登高实测，确定摄像范围无遮挡物，能监控到预想的范围。

l 摄像机应避免直对强光，不能逆光安装。

l 应掌握所选监控点一天内的光照情况，根据光照情况提出对摄像机指标的参考意见，便于适用。

l 考虑通信和电力供应可行性。

二.3.5. 监控点的选点原则

监控点的选点原则为：“覆盖全区，满足重点、次重点，兼顾一般，统筹未来规划”。

出入口及楼层

200万1/2.7”CMOS ICR日夜型半球型网络摄像机；最小照度 0.01Lux @(F1.2,AGC ON) ,0 Lux with IR；0.028 Lux @(F2.0,AGC ON), 0 Lux with IR；快门 1/3秒至1/100,000秒；镜头 2.8mm,；智能报警：越界侦测,区域入侵侦测,场景变更侦测,人脸侦测,虚焦侦测,物品遗留侦测,物品拾取侦测,非法停车侦测,人员聚集侦测,徘徊侦测,快速移动侦测,进入区域侦测,离开区域侦测，音频异常侦测；工作温度和湿度 -30℃~60℃,湿度小于95%(无凝结)；电源供应 DC12V±25% / PoE(802.3af)；红外照射距离 10-30米；

二.4. 中间传输系统

二.4.1. 系统架构

在系统网络整体设计中，采用层次化、模块化的网络设计结构，系统前端摄像机通过网线或者光纤收发器将视频信号回传中心，系统在监控中心和值班室部署数据交换机，监控中心交换机汇聚前端摄像机信号，并将其接入网内。值班室交换机用于和机房监控中心之间进行数据通讯，可远程访问监控系统中的视频，回放录像等。

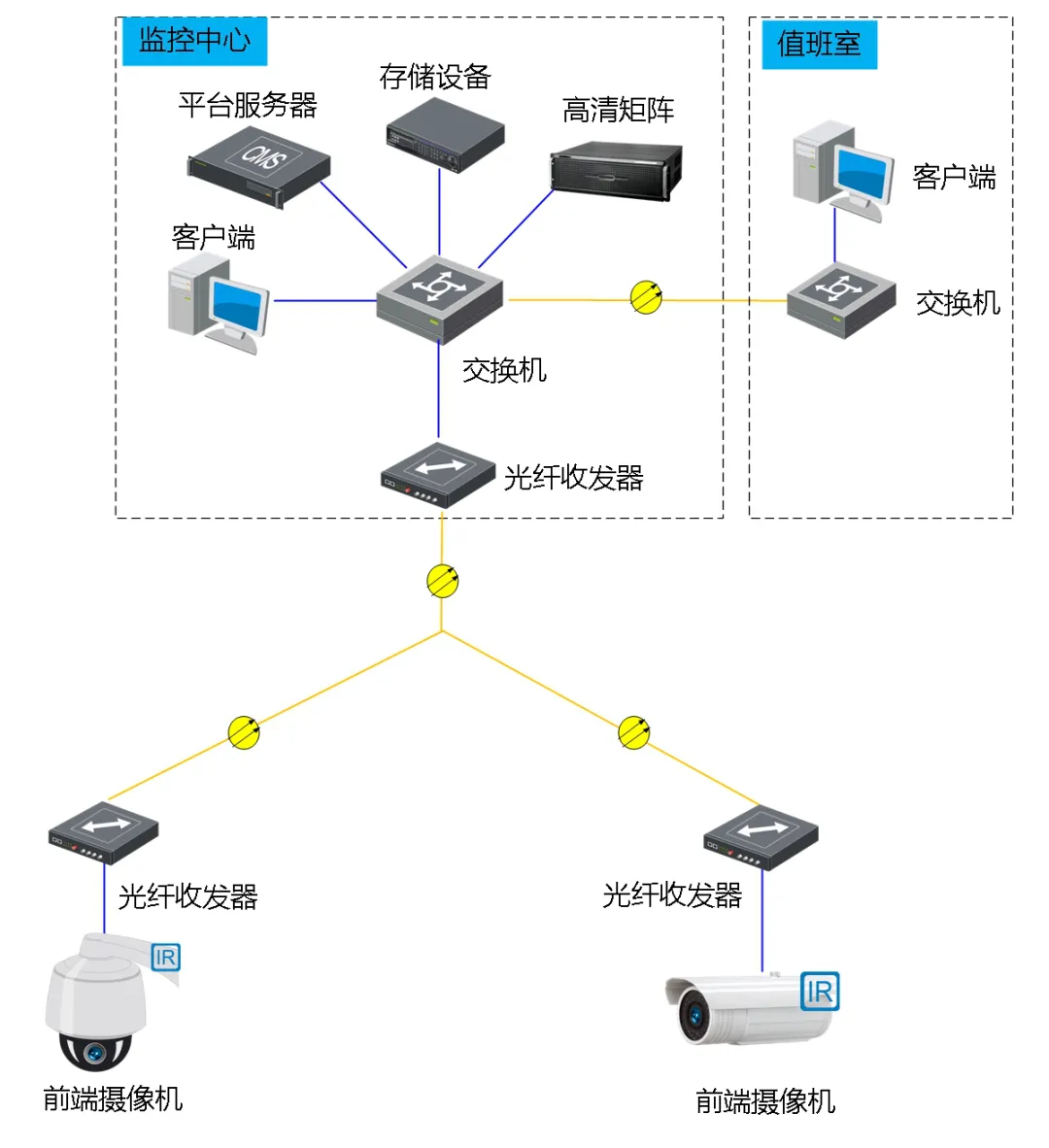

传输系统架构图如下所示：

二.4.2. 图像存储部分

视频监控的存储将设置在后端集中存储，前端采用1080P星光级网络摄像机,，后端录像格式为1080P。

图像存储空间的计算方法：

信号传输方式选择存储空间=每路图像码率*秒*分*小时*天*路数/8/1024/1024，单位为G。

二.4.3. 与公安视频监控系统平台的对接

    由承建单位将整个系统安装完成后，与公安局综合安防管理平台进行对接，主要对接形式为国标SIP协议，按公安局给出的每个独立的IP地址和推送码将视频流与国标平台对接。要求选取的监控平台必须是以国标化、智能化、可扩展为原则，满足公安指定监控平台对接需求，以及其他数据资源整合需求。

一、建成的视频监控系统将完全符合视频图像联网的国标GB/T28181、GB/T21741标准，很容易实现和公安的视频监控系统平台对接。

二、为保证系统数据安全，视频监控系统所有设备的IP地址按照公安的统一分配进行设置，采用专网建设模式，所建系统融入公安视频监控专网，系统内部通过国标GB/T28181、GB/T21741进行信令和媒体流互联互通，市场视频监控系统作为监控点接入公安视频监控平台，视频流直接送入公安视频监控平台。

三、监控系统、监控设备选型需符合GB/T28181、GB/T21741国家标准，并提供公安部国标检测报告和型检报告。

四、IP地址管理：专网地址由公安局统一管理分配，在建设过程中应及时向公安局索取地址，由承建单位完成地址管理和对接工作。

检察院法院业务用房弱电工程设计方案下载方式：
