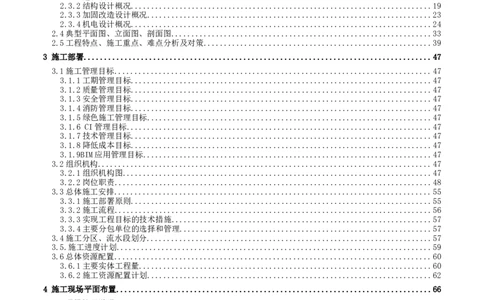

目录
1 编制依据......................................................................................5
1.1施工合同...................................................................................5

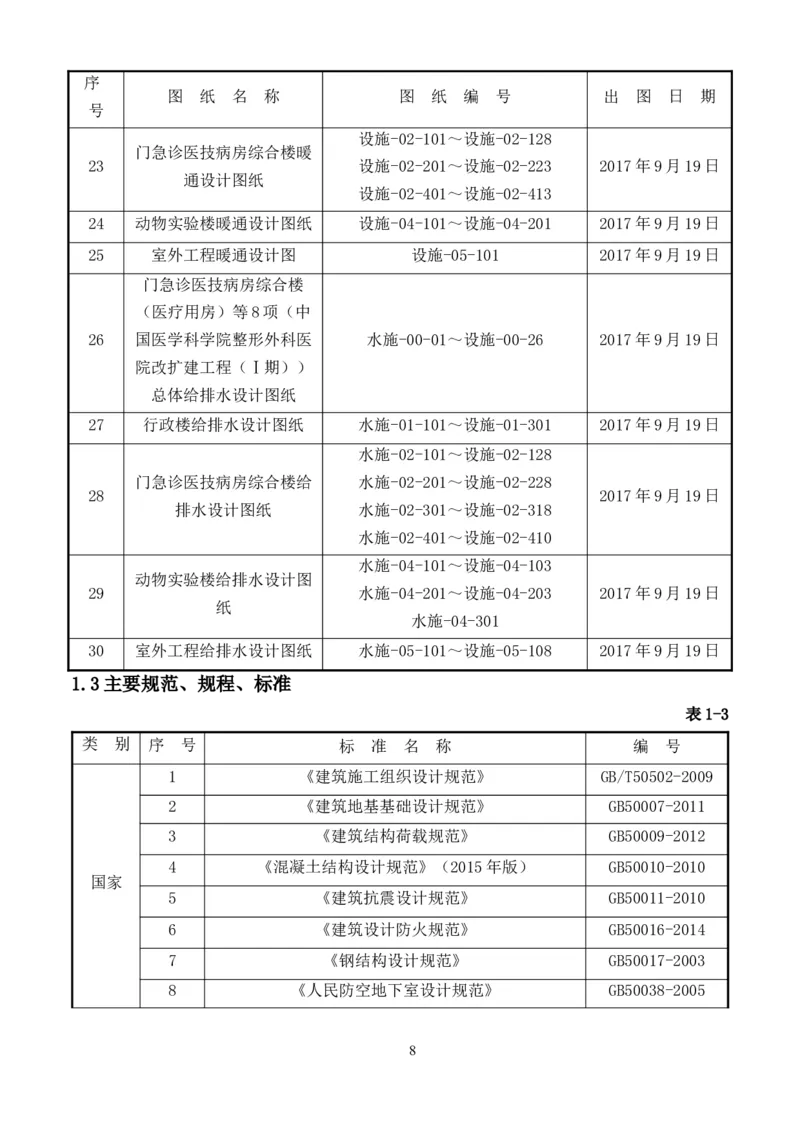

1.2施工图纸...................................................................................5

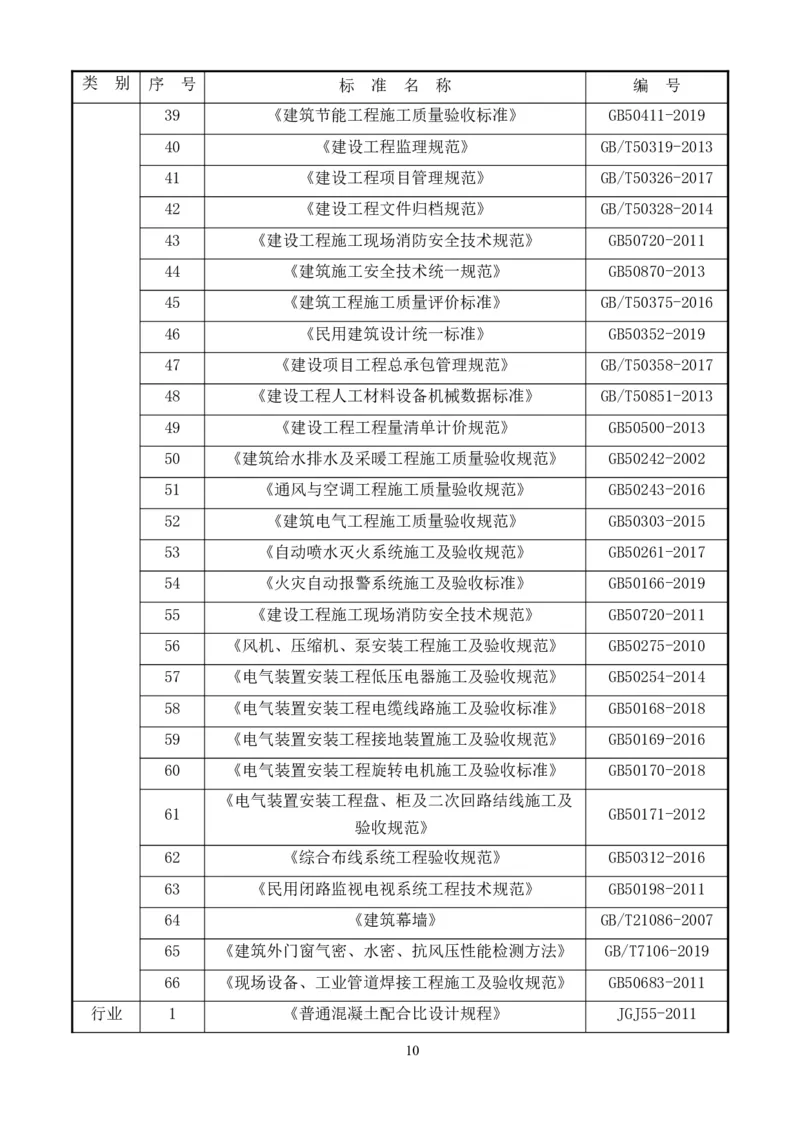

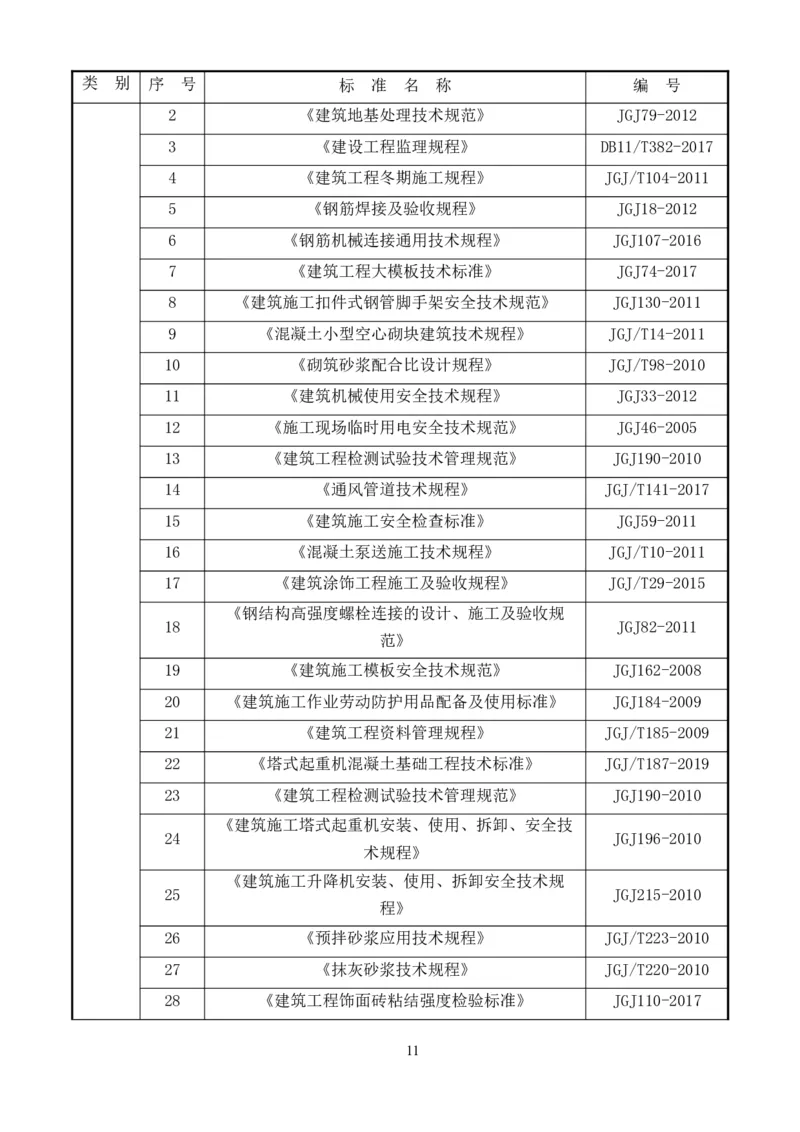

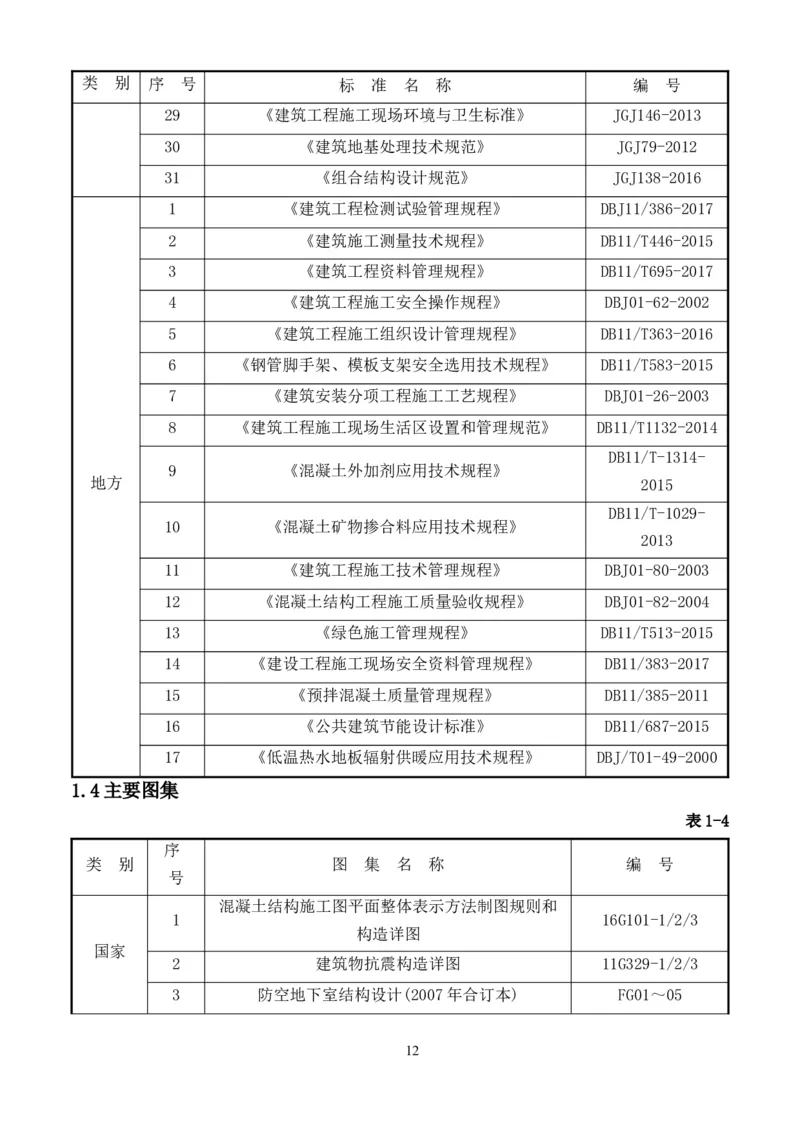

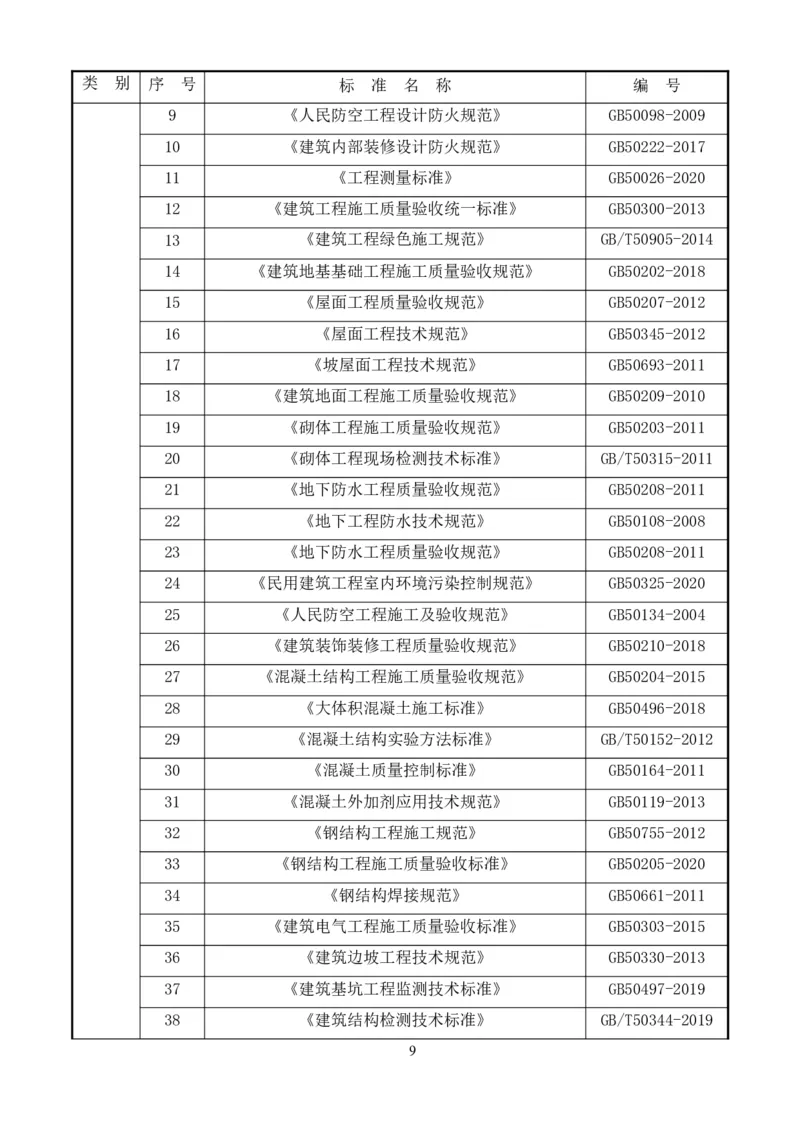

1.3主要规范、规程、标准.......................................................................8

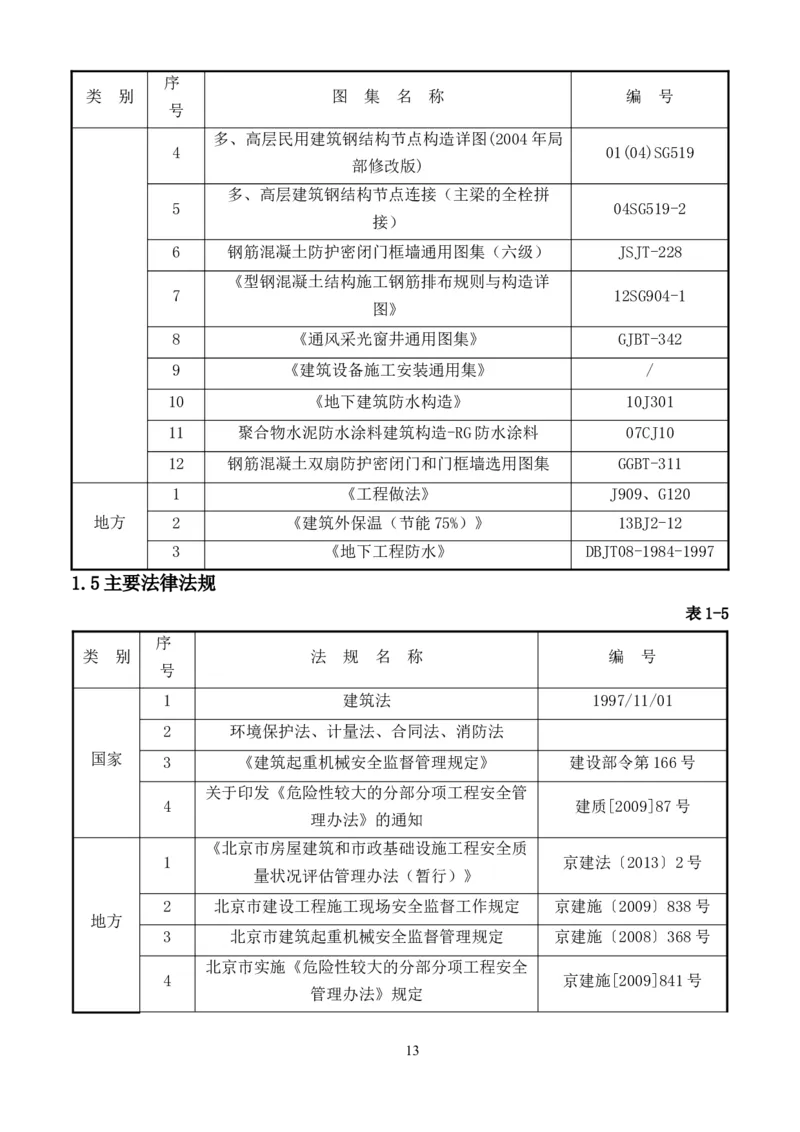

1.4主要图集..................................................................................13

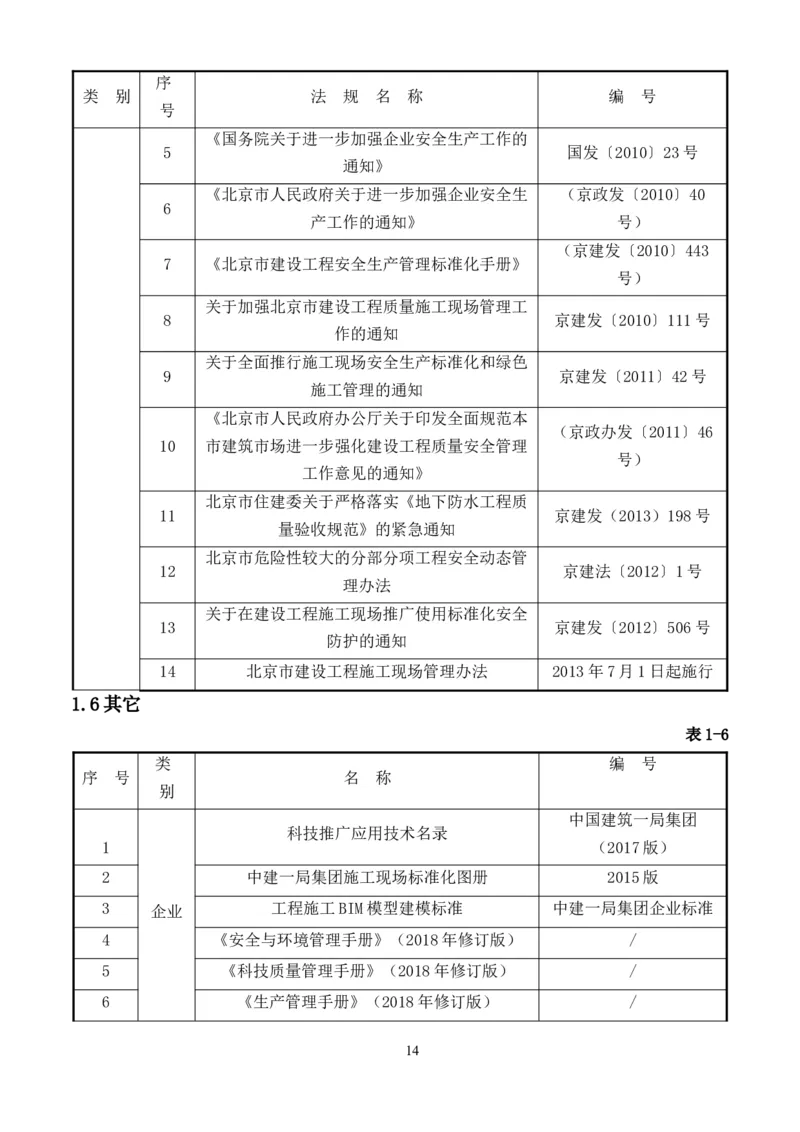

1.5主要法律法规..............................................................................13
1.6其它......................................................................................15
2 工程概况.....................................................................................15
2.1工程基本情况..............................................................................15
2.2工程建设地点特征..........................................................................16
2.3各专业设计简介............................................................................16
2.3.1建筑设计概况..........................................................................16
2.3.2结构设计概况..........................................................................19
2.3.3加固改造设计概况......................................................................23
2.3.4机电设计概况..........................................................................24
2.4典型平面图、立面图、剖面图................................................................33

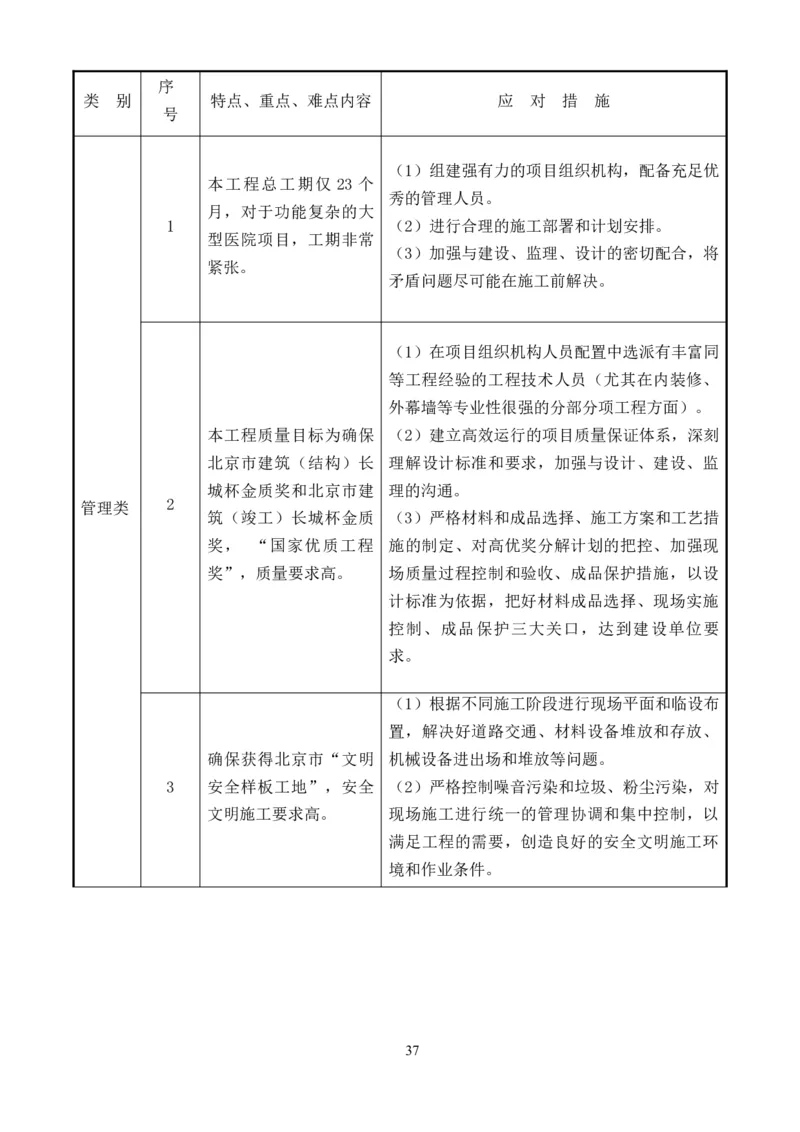

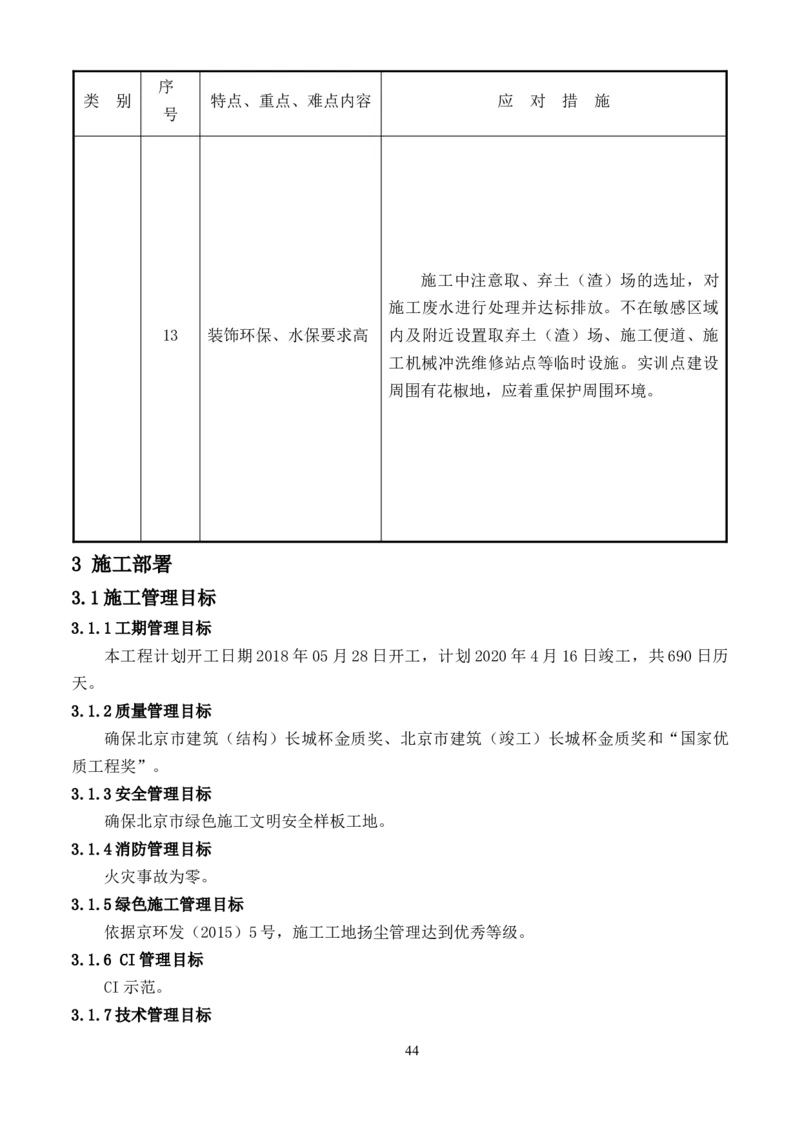

2.5工程特点、施工重点、难点分析及对策........................................................39
3 施工部署.....................................................................................47
3.1施工管理目标..............................................................................47
3.1.1工期管理目标..........................................................................47
3.1.2质量管理目标..........................................................................47
3.1.3安全管理目标..........................................................................47
3.1.4消防管理目标..........................................................................47
3.1.5绿色施工管理目标......................................................................47
3.1.6 CI管理目标...........................................................................47
3.1.7技术管理目标..........................................................................47
3.1.8降低成本目标..........................................................................47

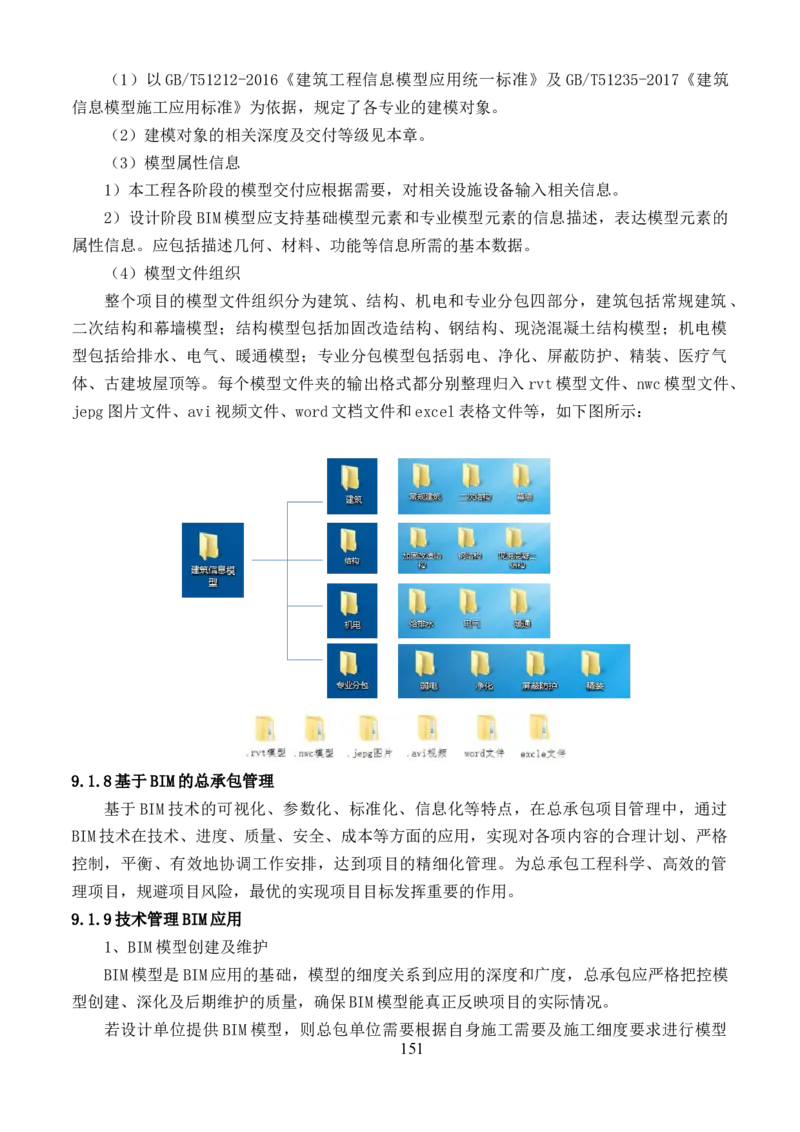

3.1.9BIM应用管理目标.......................................................................47
3.2组织机构..................................................................................47

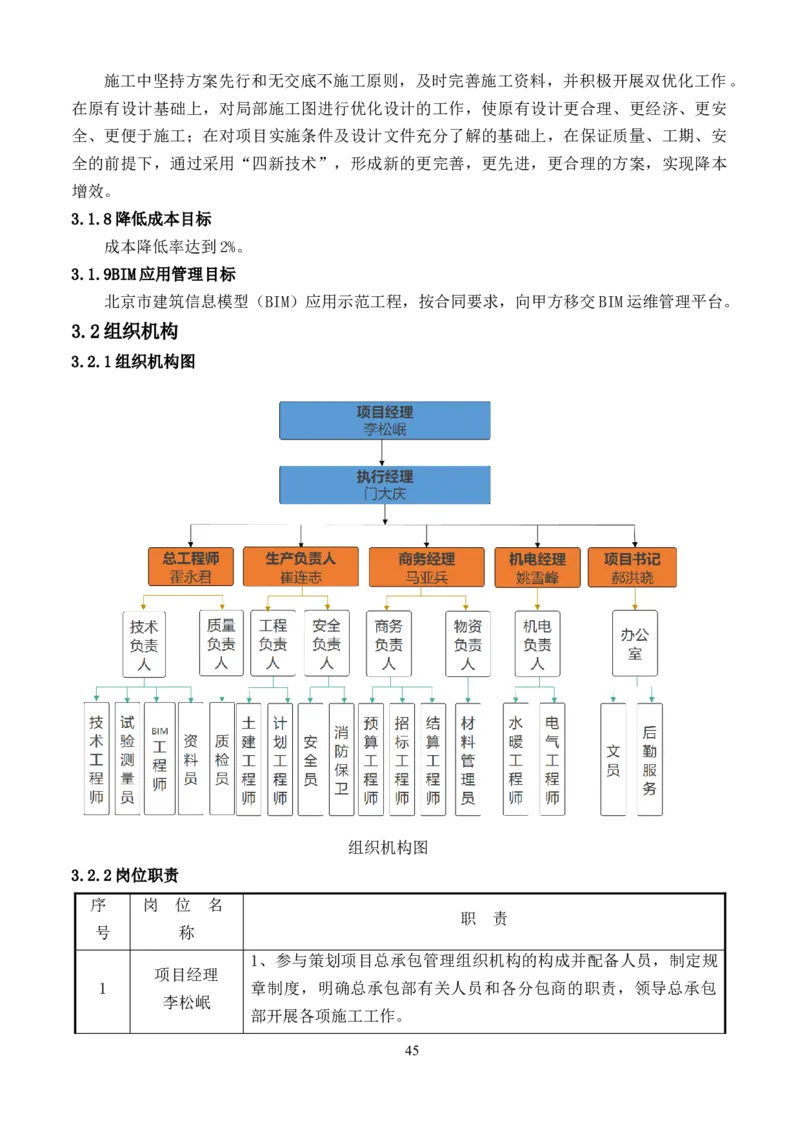

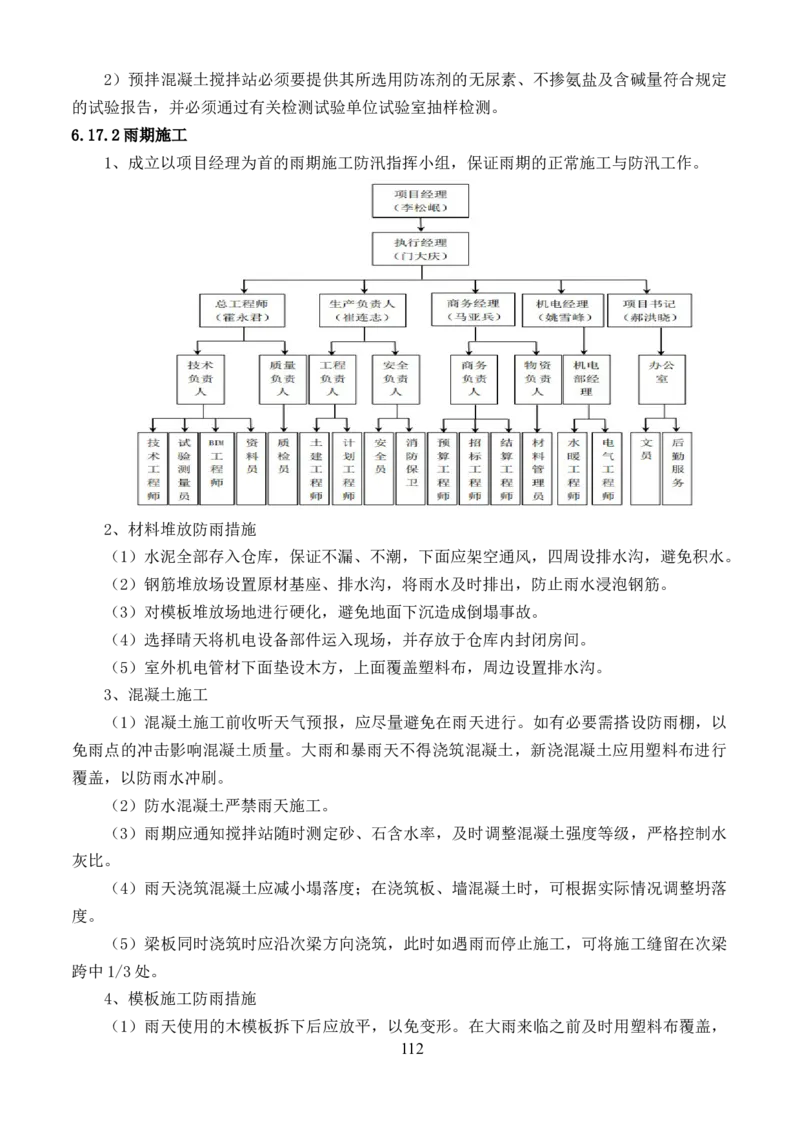

3.2.1组织机构图............................................................................47

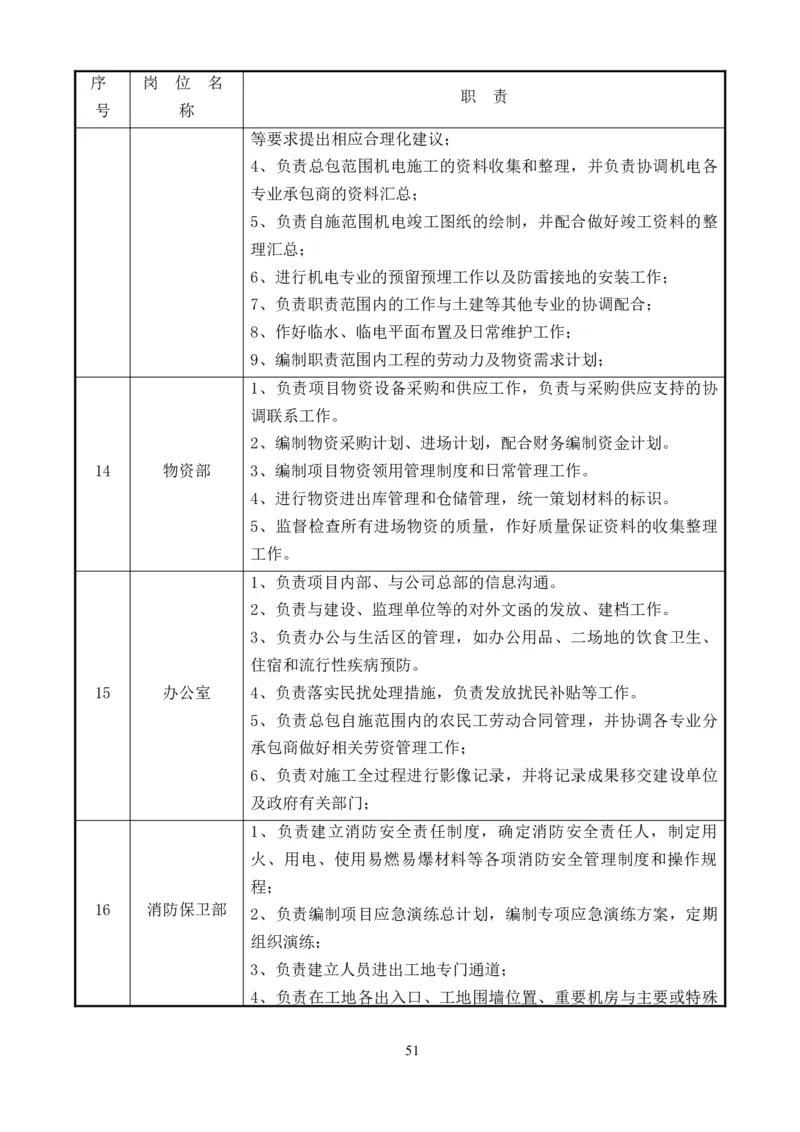

3.2.2岗位职责..............................................................................48
3.3总体施工安排..............................................................................55
3.3.1施工部署原则..........................................................................55

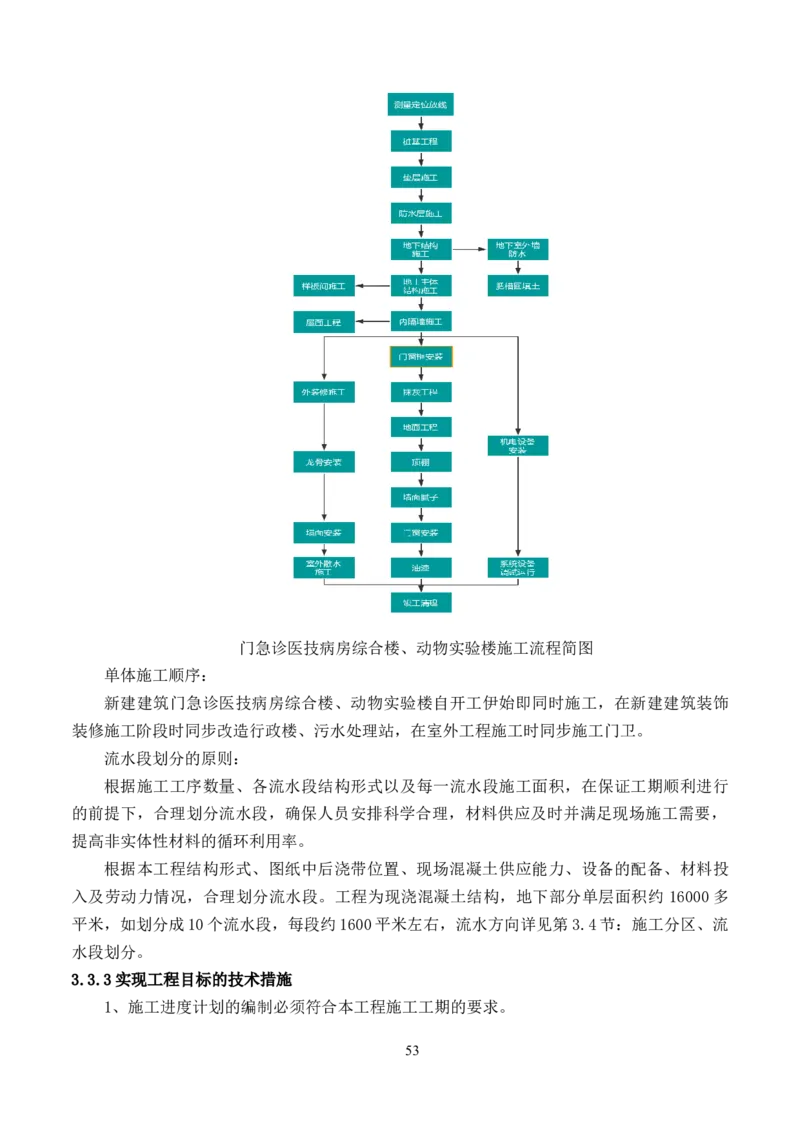

3.3.2施工流程..............................................................................56
3.3.3实现工程目标的技术措施................................................................57
3.3.4主要分包单位的选择和管理..............................................................57

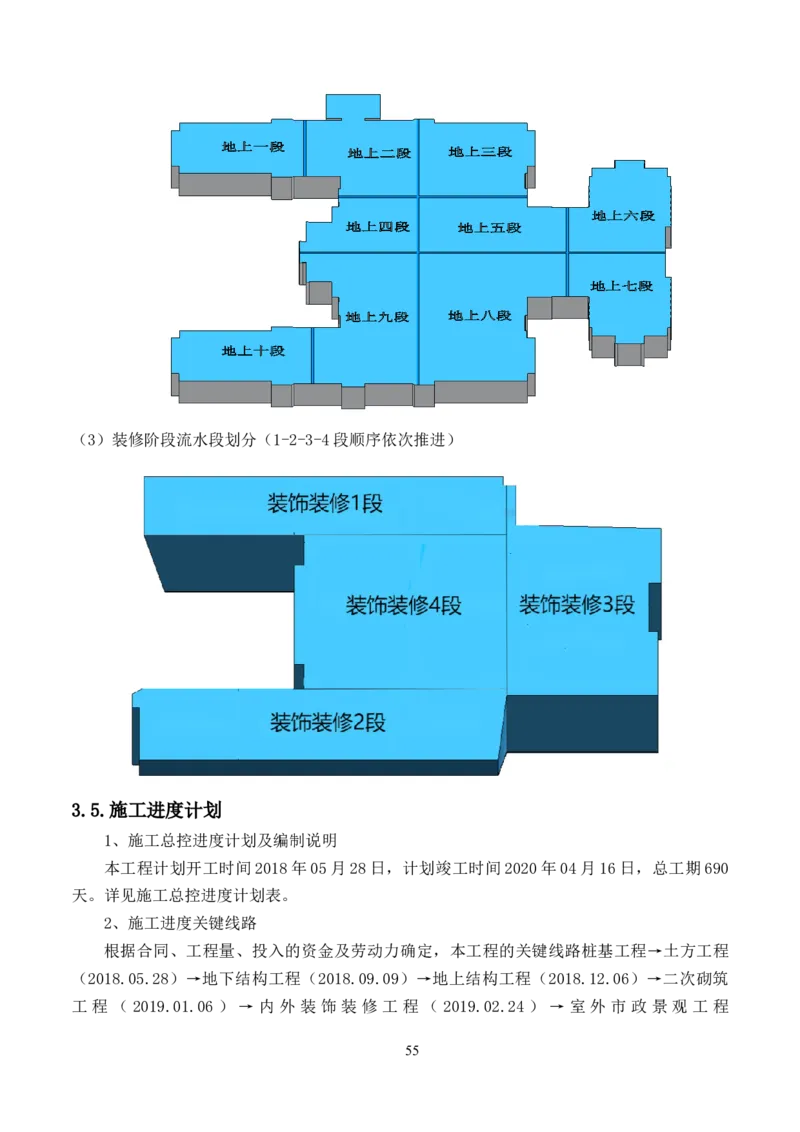

3.4施工分区、流水段划分......................................................................57

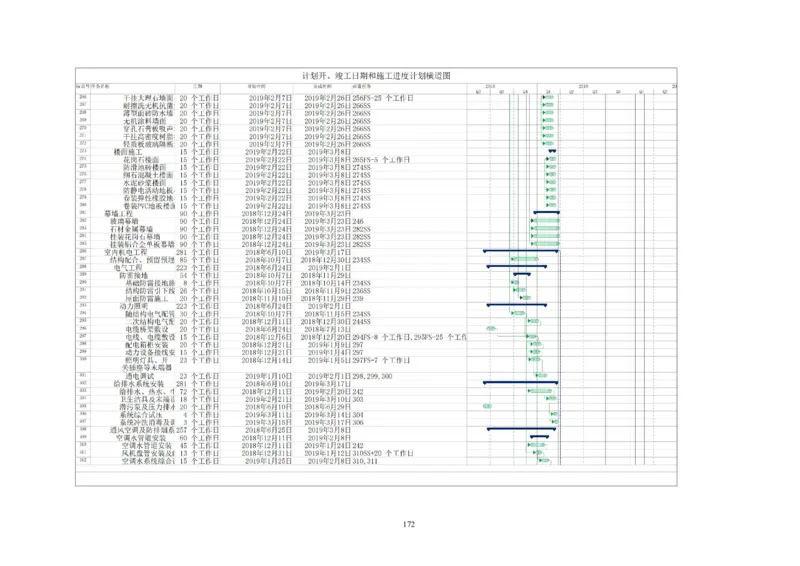

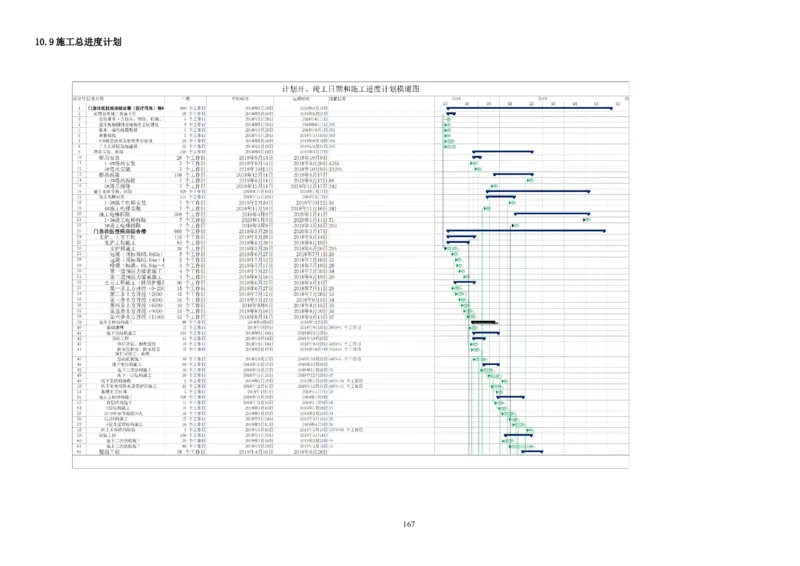

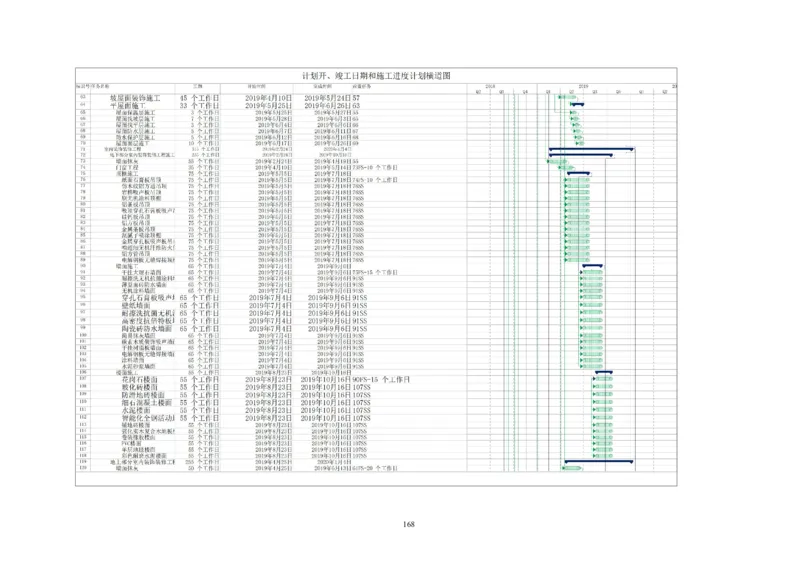

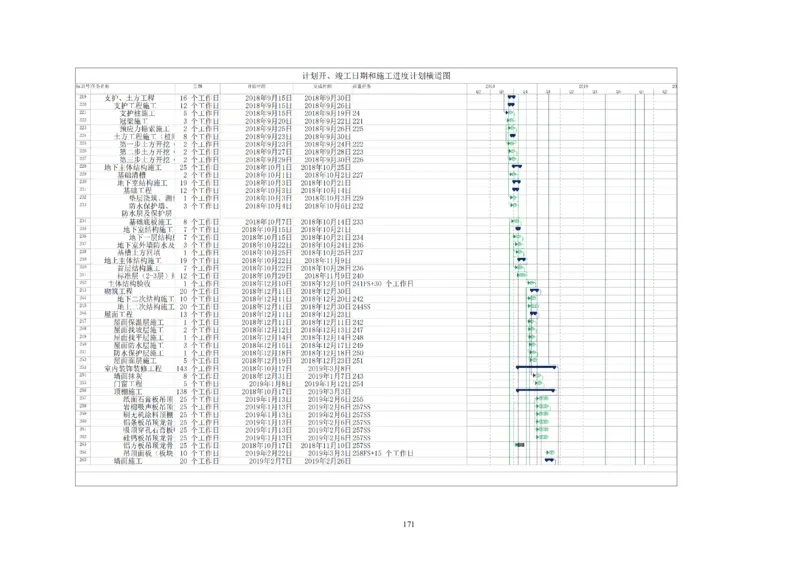

3.5.施工进度计划.............................................................................59
3.6总体资源配置..............................................................................60
3.6.1主要实体工程量........................................................................60

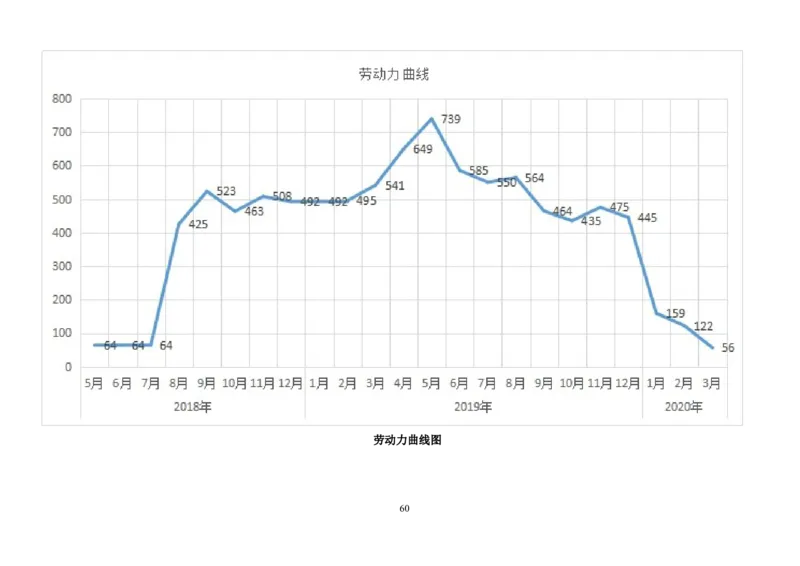

3.6.2施工资源配置计划......................................................................62
4 施工现场平面布置.............................................................................66
4.1现场情况说明..............................................................................66
4.2施工现场平面图设计布置原则................................................................67
4.3施工现场准备..............................................................................68
4.3.1施工水源、电源、热源准备计划..........................................................68
4.3.2生产、生活公共卫生临时设施计划........................................................69
4.3.3临时围墙及施工道路计划：..............................................................69
4.3.4对建设单位的要求......................................................................69
5 施工准备.....................................................................................70
5.1技术准备..................................................................................70
5.1.1一般性准备工作........................................................................70
5.1.2计量、测量、检测、试验等器具配置计划..................................................70
5.1.3技术工作计划..........................................................................71
5.1.4样板间计划............................................................................75
15.1.5大型机械选择..........................................................................76
5.1.6加工定货计划..........................................................................76

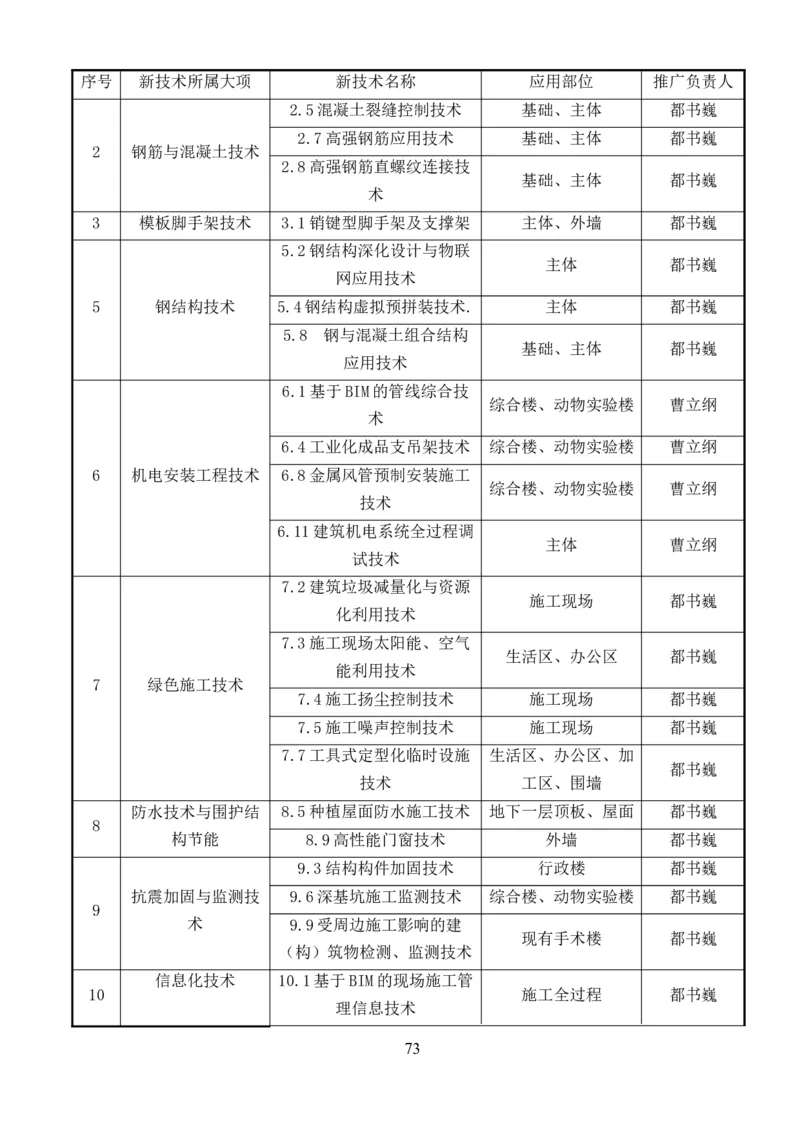

5.1.7新技术推广计划........................................................................76
5.1.8高程引测与建筑物定位..................................................................79
6 主要施工方案.................................................................................80
6.1测量工程..................................................................................80
6.1.1施工安排..............................................................................80
6.1.2施工测量准备..........................................................................80
6.1.3建筑物平面控制网测设..................................................................81
6.1.4高程控制测量..........................................................................82
6.2基坑支护、土方开挖工程....................................................................82

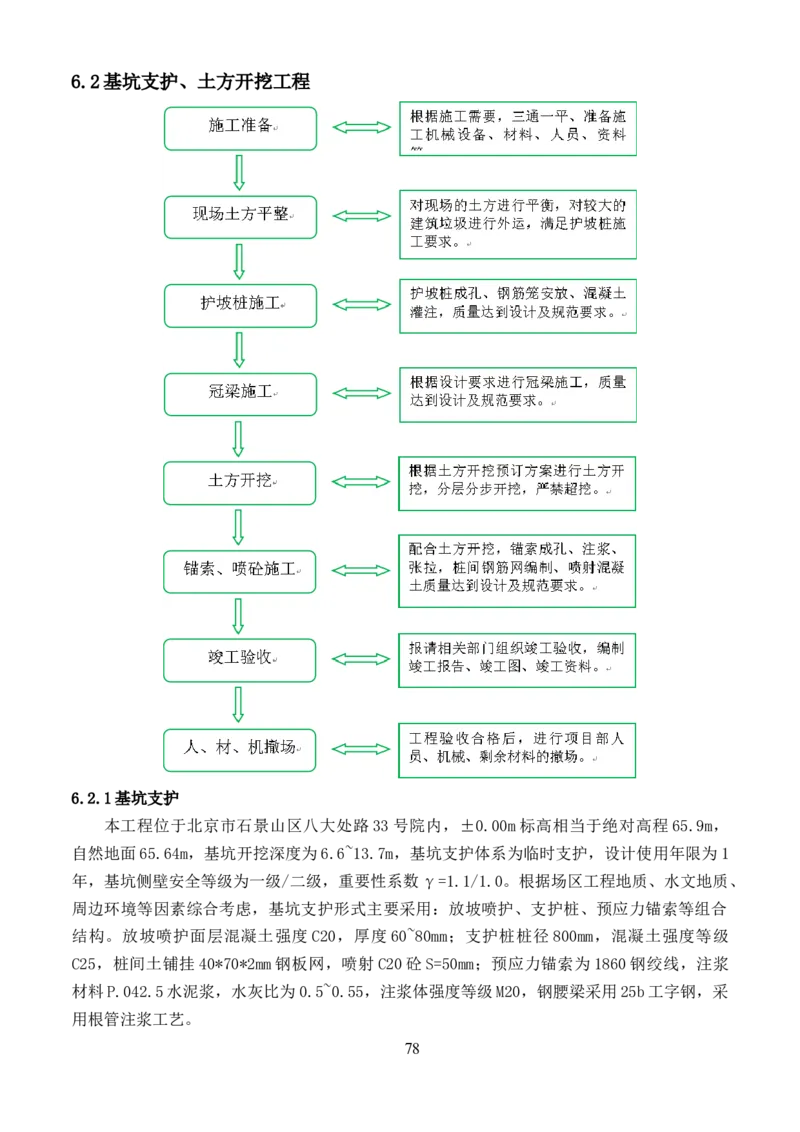

6.2.1基坑支护..............................................................................82
6.2.2土方开挖..............................................................................83
6.3回填土工程................................................................................85
6.4钢筋工程..................................................................................85
6.4.1钢筋进场检验及存放....................................................................85
6.4.2钢筋加工..............................................................................86
6.4.3钢筋连接..............................................................................86
6.4.4钢筋绑扎..............................................................................87
6.5模板工程..................................................................................88
6.5.1模板选型..............................................................................88
6.5.2模板设计..............................................................................88
6.5.3模板支撑体系配置......................................................................90
6.5.4模板的加工、制作与验收................................................................92
6.5.5模板的安装............................................................................93
6.6混凝土工程................................................................................93
6.6.1商品混凝土的质量管理..................................................................94
6.6.2混凝土的运输..........................................................................95
6.6.3混凝土的浇筑与振捣....................................................................95
6.6.4混凝土的养护..........................................................................96
6.6.5混凝土拆模............................................................................96
6.6.6混凝土结构的实体验收..................................................................97
6.7屋面工程..................................................................................98
6.7.1作业条件..............................................................................98
6.7.2保温层施工............................................................................98
6.7.3找坡层施工............................................................................98
6.7.4找平层施工............................................................................99
6.7.5防水层、隔离层施工....................................................................99
6.7.6保护层施工............................................................................99
6.7.7面层施工..............................................................................99
6.8钢结构工程...............................................................................100

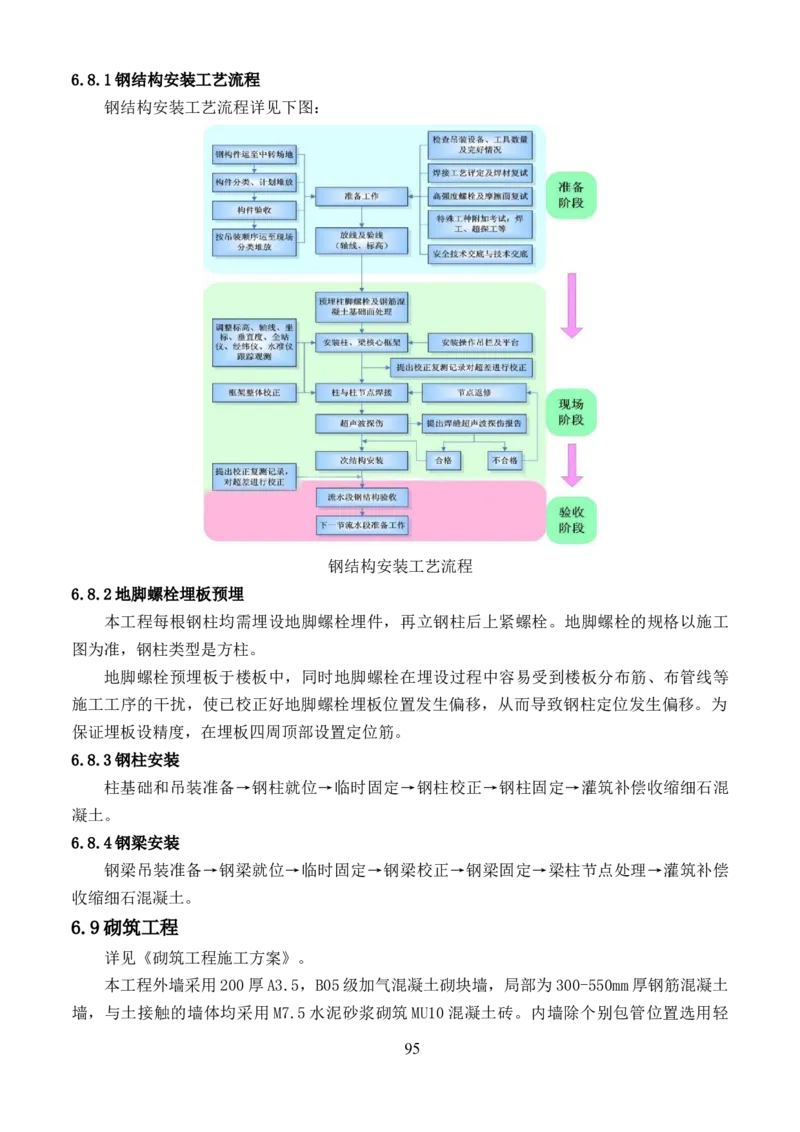

6.8.1钢结构安装工艺流程...................................................................100
6.8.2地脚螺栓埋板预埋.....................................................................101
6.8.3钢柱安装.............................................................................101
6.8.4钢梁安装.............................................................................101
6.9砌筑工程.................................................................................101
6.9.1工艺流程.............................................................................102
6.9.2施工技术措施.........................................................................102
6.9.3砌筑工程与相关专业配合协调...........................................................104
6.10外脚手架工程............................................................................105
6.10.1外脚手架工程方案设计................................................................105
6.10.2落地式双排脚手架....................................................................105
6.10.3悬挑双排脚手架......................................................................106
6.11防水工程................................................................................107
6.11.1建筑防水施工做法....................................................................107
6.11.2重点防水部位........................................................................107
6.11.3防水施工管理要点....................................................................108
6.12幕墙工程................................................................................108
6.12.1施工部署............................................................................108
6.12.2主要施工流程........................................................................109
6.13装饰装修工程............................................................................109
6.13.1地面工程............................................................................109
26.13.2内墙面工程..........................................................................110
6.13.3门窗工程............................................................................110
6.13.4顶棚工程............................................................................110
6.14古建坡屋顶（含仿古门头）................................................................110
6.14.1屋顶形式设计........................................................................110
6.14.2作业条件............................................................................112
6.14.3瓦屋面施工..........................................................................113
6.14.4安装及彩绘施工......................................................................113
6.15净化工程................................................................................113
6.15.1施工程序............................................................................114
6.15.2施工技术及要求......................................................................114
6.16屏蔽防护工程............................................................................115
6.16.1防护工程............................................................................115
6.16.2电磁屏蔽工程........................................................................117

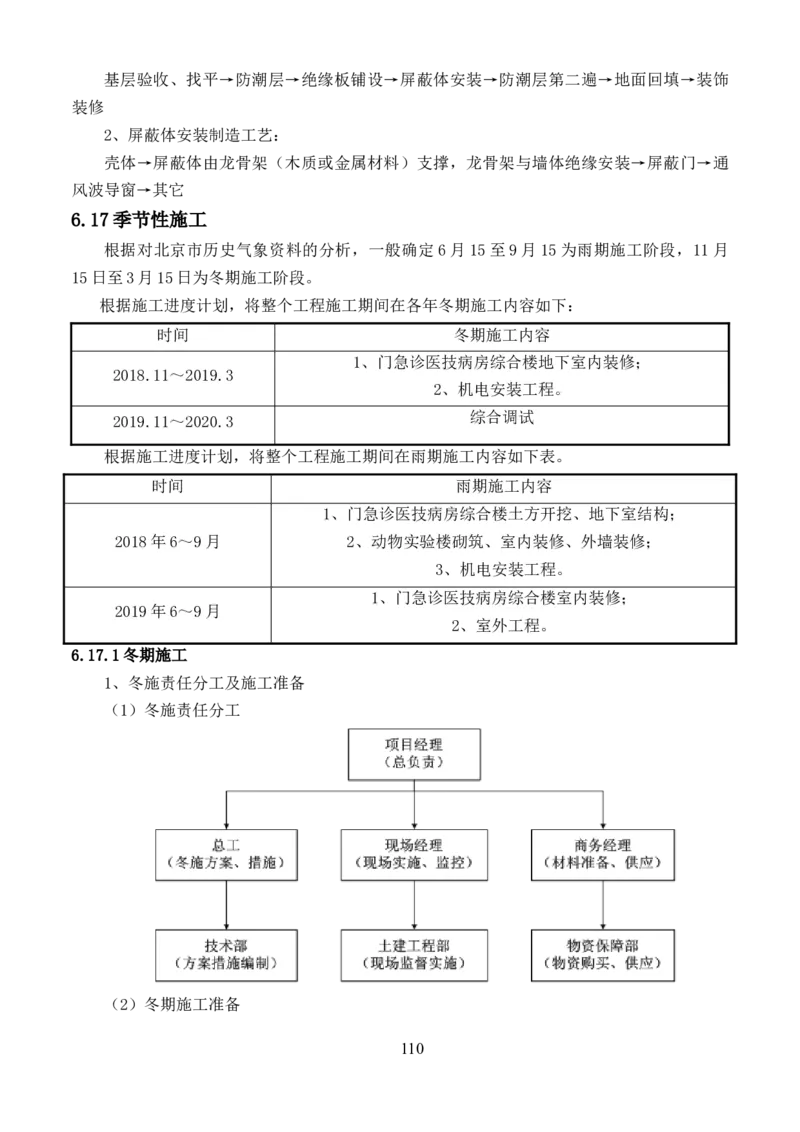

6.17季节性施工..............................................................................117
6.17.1冬期施工............................................................................118
6.17.2雨期施工............................................................................120
6.18行政楼加固改造工程......................................................................121
6.18.1拆除施工方案........................................................................122
6.18.2加固改造施工方案....................................................................122
本施工阶段施工程序由外向内，逐步加固改造。................................................122
7.绿色施工管理................................................................................123
7.1绿色施工目标.............................................................................123
7.2组织机构.................................................................................125
7.3实施措施.................................................................................125
7.4技术措施.................................................................................127
8.主要管理措施................................................................................127
8.1保证工期措施.............................................................................127
8.2保证质量措施.............................................................................130
8.3技术管理措施.............................................................................143
8.3.1建立技术管理责任制...................................................................143
8.3.2建立各种制度.........................................................................143
8.3.3新技术、新材料推广应用与管理工作.....................................................144
8.4安全保证措施.............................................................................146
8.4.1建立安全责任制及相关管理办法.........................................................146
8.4.2与分包方签订安全责任协议书...........................................................148
8.4.3安全生产的教育与培训计划.............................................................148
8.4.4建立完善的联检制度...................................................................149
8.4.5对特殊工种的管理.....................................................................149
8.4.6洞口、临边安全防护...................................................................149
8.4.7脚手架作业防护.......................................................................152
8.4.8交叉作业防护.........................................................................153
8.4.9个人防护.............................................................................153
8.4.10临时用电安全措施....................................................................153
8.5消防管理措施.............................................................................153
8.5.1建立项目部消防责任制.................................................................153
8.5.2制定有关管理制度.....................................................................154
8.5.3签订总包与分包的消防责任协议书.......................................................154
8.5.4教育与培训计划的制定.................................................................155
8.5.5其他消防工作的要求...................................................................155
8.6 CI管理措施..............................................................................155
8.6.1成立文明施工领导小组.................................................................155
8.6.2管理制度.............................................................................155
8.6.3管理措施.............................................................................156
8.6.4争创全国总工会“工人先锋号”.........................................................157
8.7降低成本措施.............................................................................157
9 智慧建造....................................................................................158

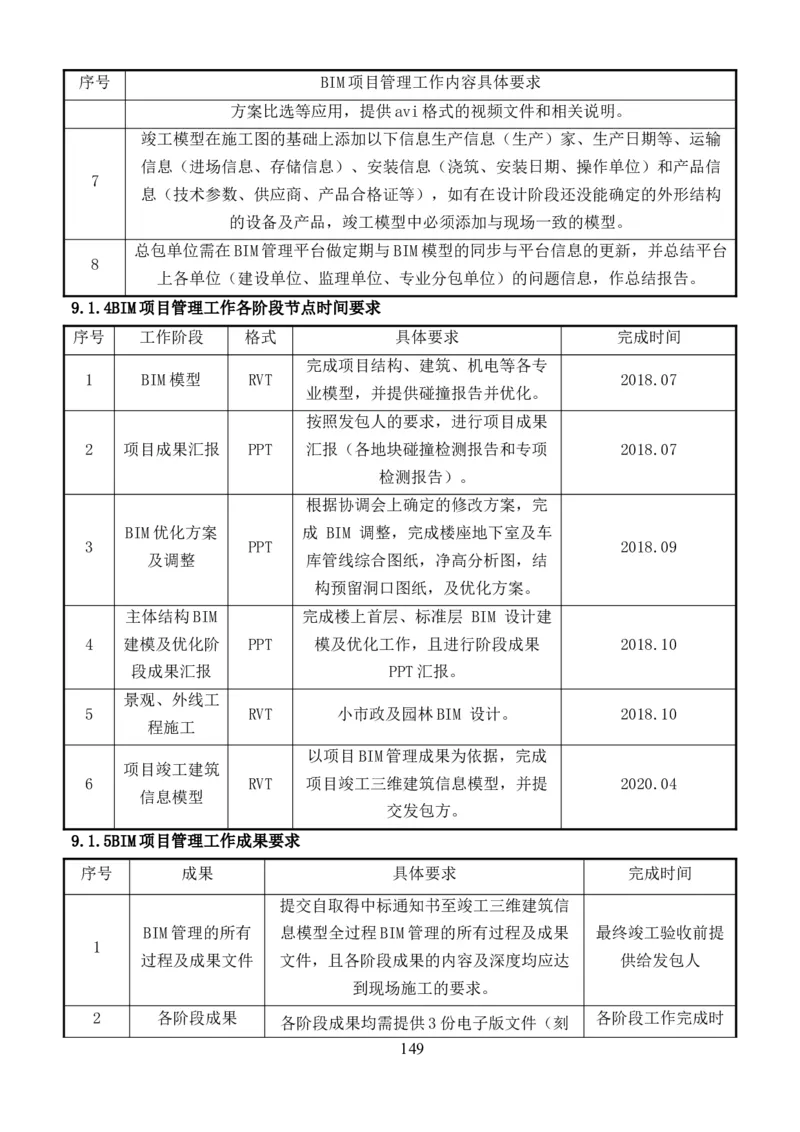

9.1BIM应用专项方案..........................................................................159

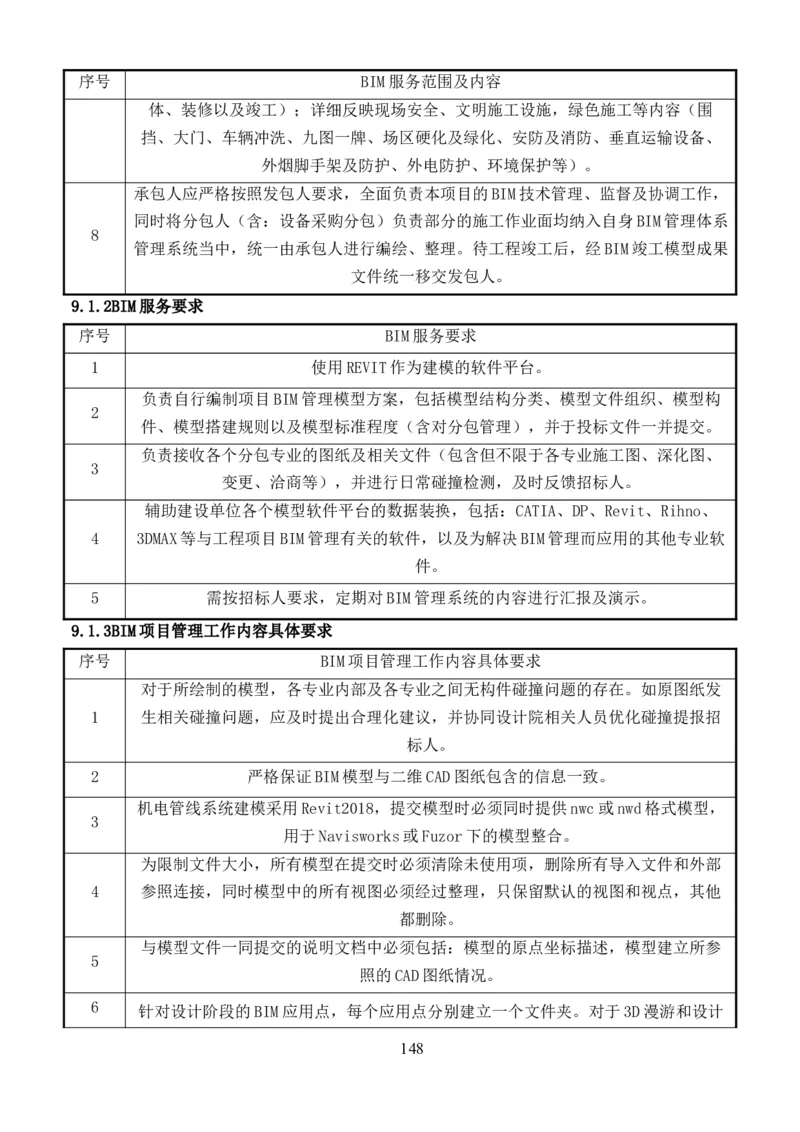

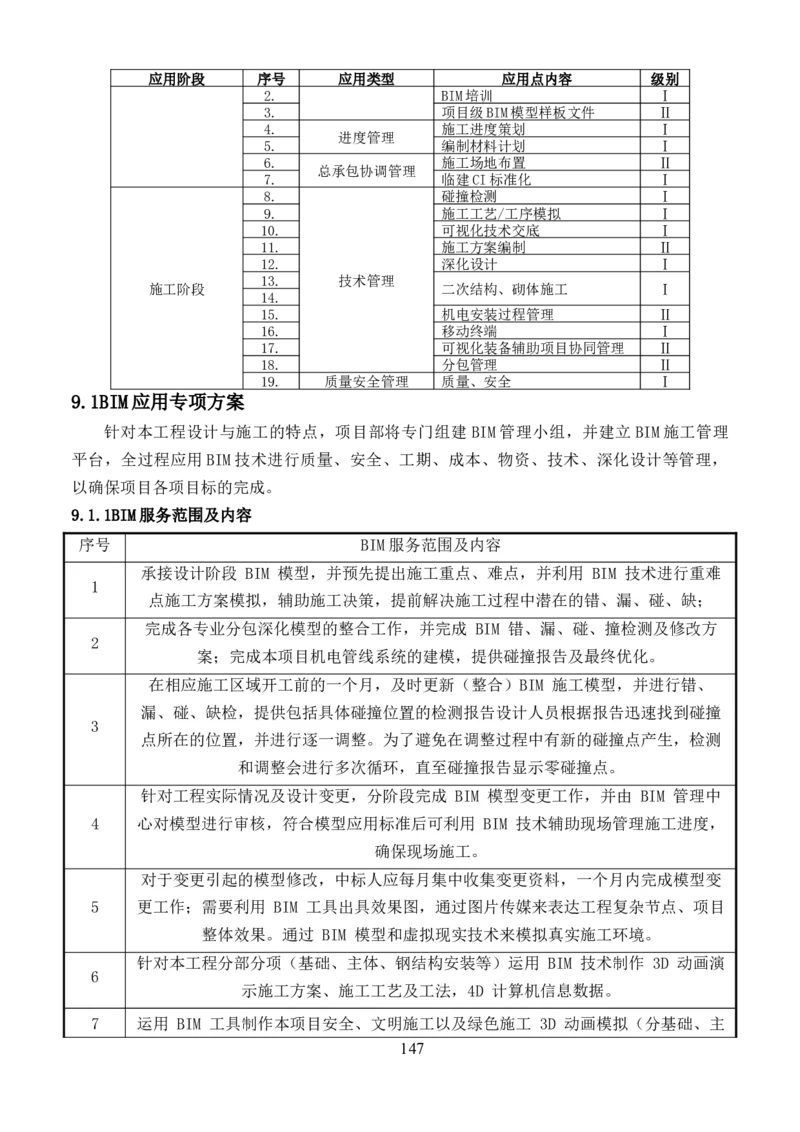

9.1.1BIM服务范围及内容....................................................................159
9.1.2BIM服务要求..........................................................................160
39.1.3BIM项目管理工作内容具体要求..........................................................160
9.1.4BIM项目管理工作各阶段节点时间要求....................................................161

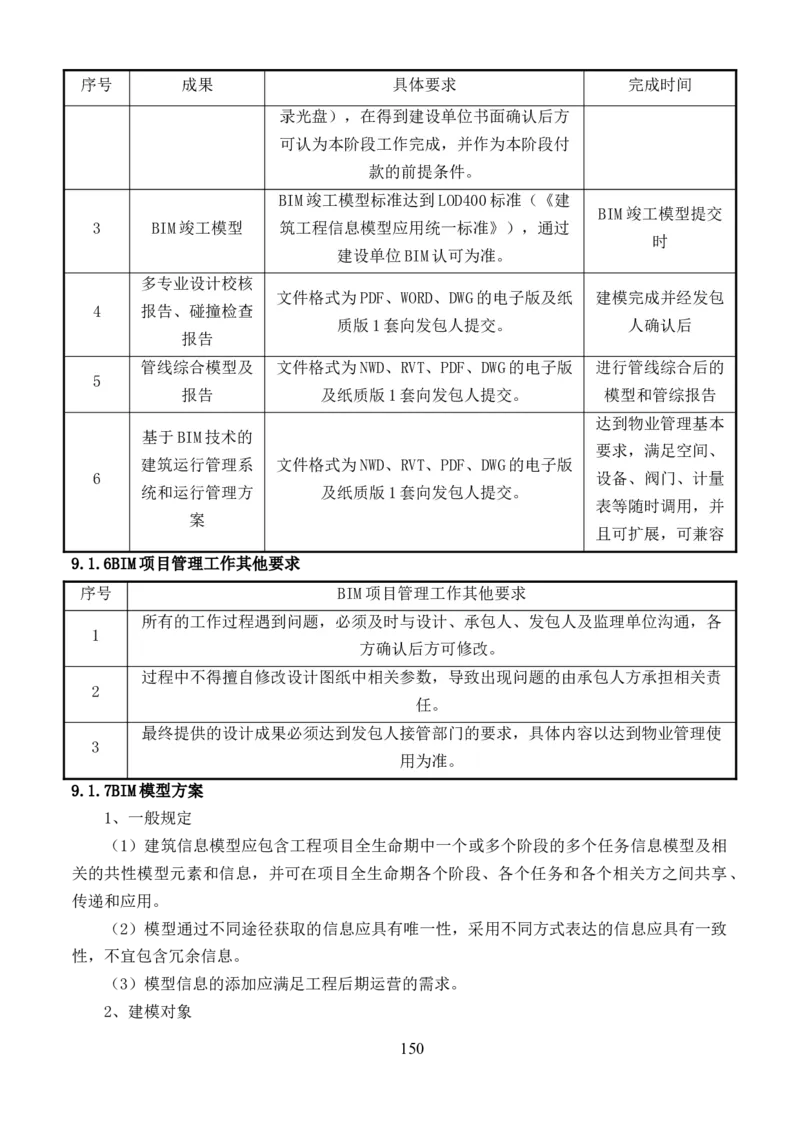

9.1.5BIM项目管理工作成果要求..............................................................161
9.1.6BIM项目管理工作其他要求..............................................................162
9.1.7BIM模型方案..........................................................................162
9.1.8基于BIM的总承包管理.................................................................164
9.1.9技术管理BIM应用.....................................................................164
9.1.10BIM竣工移交方案.....................................................................165
9.1.11BIM运维基本规划.....................................................................166

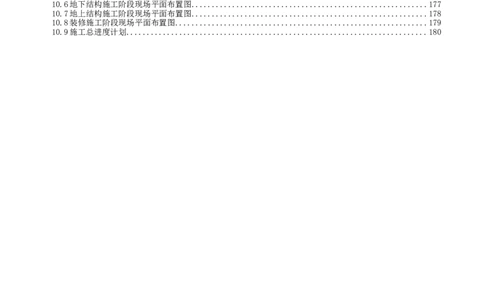

10 附图.......................................................................................168

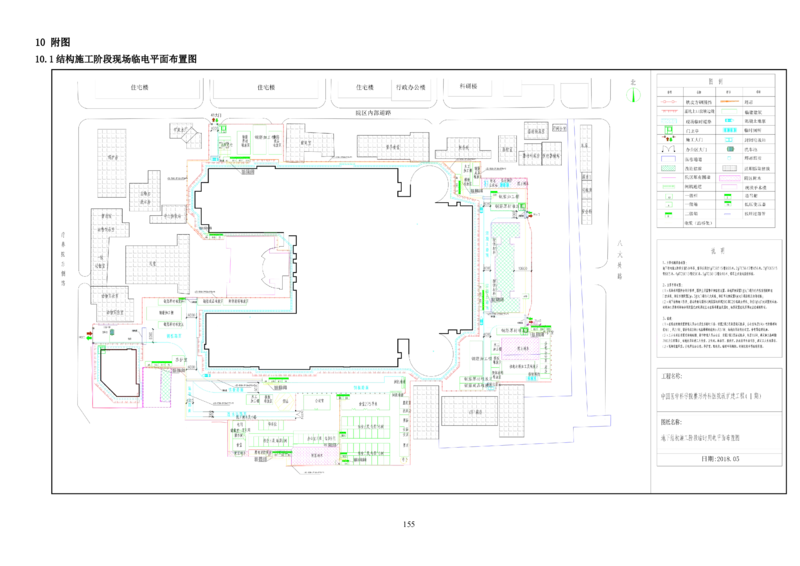

10.1结构施工阶段现场临电平面布置图..........................................................168
10.2临时配电系统图..........................................................................171
10.3现场临水平面布置图（设消防立管）及系统图................................................173

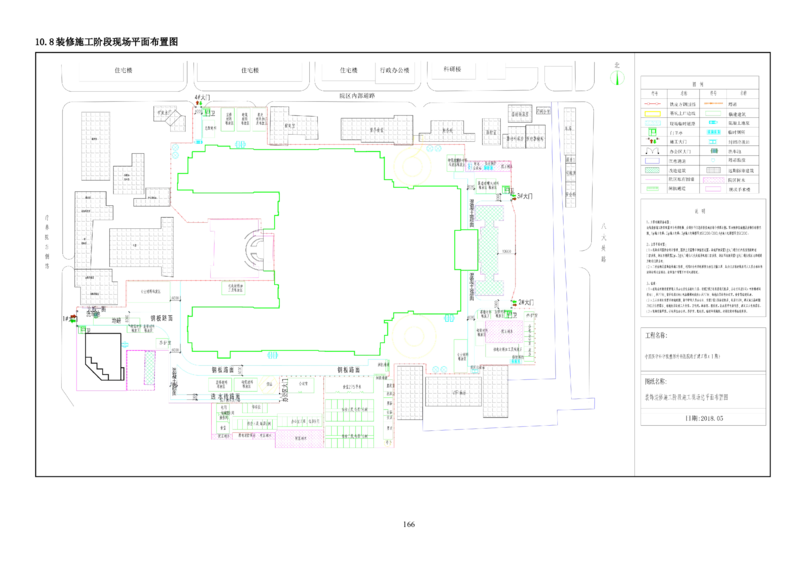

10.4现场消防道路设施平面布置图..............................................................175

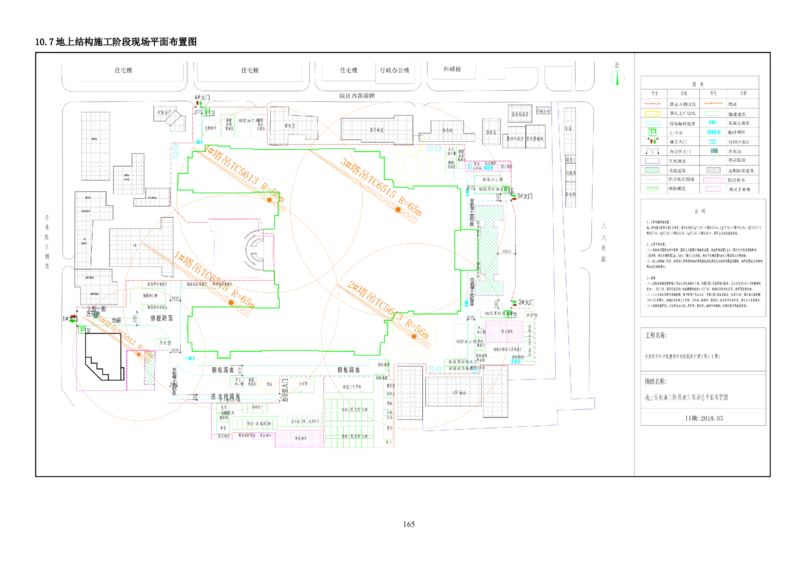

10.5基坑开挖阶段现场平面布置图..............................................................176

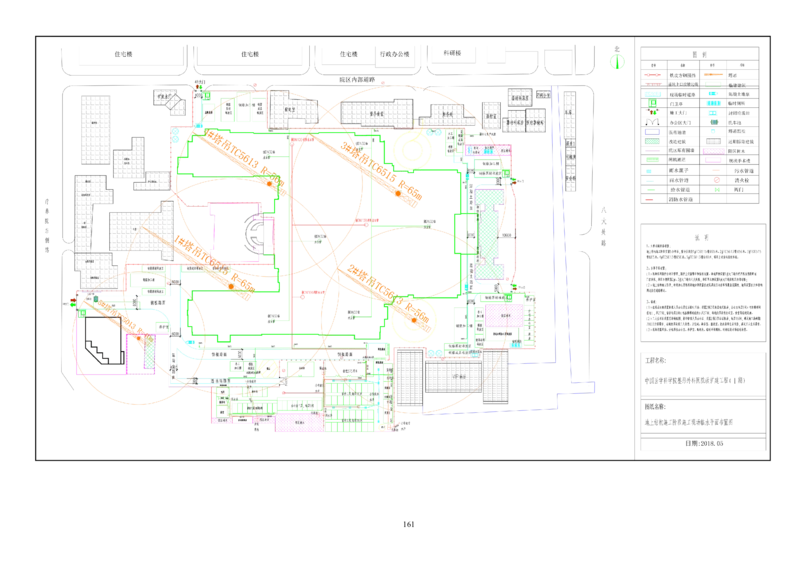

10.6地下结构施工阶段现场平面布置图..........................................................177
10.7地上结构施工阶段现场平面布置图..........................................................178
10.8装修施工阶段现场平面布置图..............................................................179

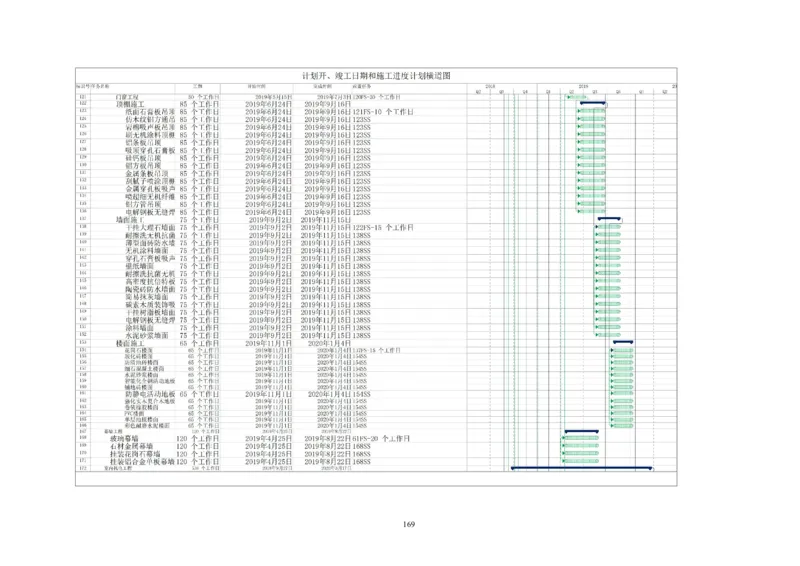

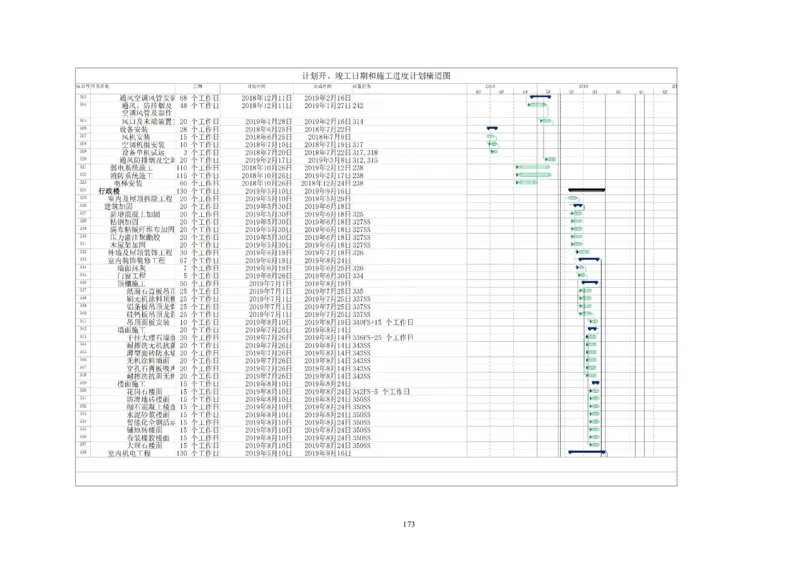

10.9施工总进度计划..........................................................................180
41 编制依据
1.1施工合同
表1-1
序
合 同 名 称 签 订 日 期
号
门急诊医技病房综合楼（医疗用房）等8项（中国医学科学院整
1 2018年3月27日
形外科医院改扩建工程（Ⅰ期））总承包合同文件（施工合同）
2 基坑支护、桩基础分包合同 /
1.2施工图纸
表1-2
序
图 纸 名 称 图 纸 编 号 出 图 日 期
号
门急诊医技病房综合楼
（医疗用房）等8项（中
1 国医学科学院整形外科医 / /
院改扩建工程（Ⅰ期））
岩土工程勘察报告
门急诊医技病房综合楼
（医疗用房）等8项（中
2 国医学科学院整形外科医 结施-001a-总～结施-009a-总 2017年9月19日
院改扩建工程（Ⅰ期））
结构总体设计图纸
3 行政楼结构设计图纸 结施-001-01～结施-002-01 2017年9月19日
门急诊医技病房综合楼结
4 结施-001-02～结施-210-02 2017年9月19日
构设计图纸
5 动物实验楼结构设计图纸 结施-001-04～结施-013-04 2017年9月19日
6 室外工程结构设计图纸 结施-001-05 2017年9月19日
5序
图 纸 名 称 图 纸 编 号 出 图 日 期
号
建施-A0-00a-总～建施-A0-03a-总
门急诊医技病房综合楼 建施-A0-04-总～建施-A0-06-总
（医疗用房）等8项（中 建施-A1-01a-总～建施-A1-06a-总
7 国医学科学院整形外科医 建施-A2-01a-总、建施-A4-01-总 2017年9月19日
院改扩建工程（Ⅰ期）） 建施-A2-02-总～建施-A2-06-总
建筑总体设计图纸 建施-A3-01-总～建施-A3-08-总
建施-A5-01-总～建施-A5-05-总
8 行政楼建筑设计图纸 建施-A1-01-01～建施-A3-01-01 2017年9月19日
建施-A1-01-02～建施-A1-21-02
建施-A2-01-02～建施-A2-03-02
建施-A3-01-02～建施-A3-07-02
建施-A4-01-02～建施-A4-20-02
门急诊医技病房综合楼建 建施-A5-01-02～建施-A5-04-02
9 2017年9月19日
筑设计图纸 建施-A6-01-02～建施-A6-08-02
建施-A7-01-02～建施-A7-07-02
建施-A8-01-02～建施-A8-06-02
建施-A9-01-02～建施-A9-07-02
建施-A10-01-02～建施-A10-11-02
建施-A1-01-04～建施-A1-03-04
建施-A2-01-04、建施-A3-01-04
10 动物实验楼建筑设计图纸 2017年9月19日
建施-A4-01-04～建施-A4-02-04
建施-A5-01-04、建施-A6-01-04
11 室外工程建筑设计图纸 建施-A1-01-05 2017年9月19日
门急诊医技病房综合楼
（医疗用房）等8项（中
12 国医学科学院整形外科医 电施-E001-00～电施-E015-00 2017年9月21日
院改扩建工程（Ⅰ期））
强电设计图纸
13 行政楼强电设计图纸 电施-E101-01～电施-E108-01 2017年9月21日
6序
图 纸 名 称 图 纸 编 号 出 图 日 期
号
电施-E101-02～电施-E135-02
电施-E201-02～电施-E204-02
电施-E301-02～电施-E321-02
电施-E401-02～电施-E436-02
门急诊医技病房综合楼强
14 电施-E501-02～电施-E523-02 2017年9月21日
电设计图纸
电施-E601-02～电施-E621-02
电施-E701-02～电施-E744-02
电施-E801-02～电施-E811-02
电施-E901-02～电施-E927-02
15 动物实验楼强电设计图纸 电施-E101-04～电施-E125-04 2017年9月21日
16 室外工程强电设计图纸 电施-E101-05 2017年9月21日
门急诊医技病房综合楼
（医疗用房）等8项（中
17 国医学科学院整形外科医 讯施-E001-00～讯施-E030-00 2017年9月21日
院改扩建工程（Ⅰ期））
弱电设计图纸
18 行政楼弱电设计图纸 讯施-E001-01～讯施-E301-01 2017年9月21日
讯施-E001-02～讯施-E014-02
讯施-E101-02～讯施-E125-02
门急诊医技病房综合楼弱
19 讯施-E201-02～讯施-E240-02 2017年9月21日
电设计图纸
讯施-E301-02～讯施-E324-02
讯防施-E401-02～讯防施-E407-02
讯施-E001-04～讯施-E002-04
讯施-E101-04～讯施-E105-04
20 动物实验楼弱电设计图纸 2017年9月21日
讯施-E201-04～讯施-E204-04
讯施-E301-04～讯施-E305-04
门急诊医技病房综合楼
（医疗用房）等8项（中
21 国医学科学院整形外科医 设施-00-01～设施-00-43 2017年9月19日
院改扩建工程（Ⅰ期））
总体暖通设计图纸
22 行政楼暖通设计图纸 设施-01-101～设施-01-201 2017年9月19日
7序
图 纸 名 称 图 纸 编 号 出 图 日 期
号
设施-02-101～设施-02-128
门急诊医技病房综合楼暖
23 设施-02-201～设施-02-223 2017年9月19日
通设计图纸
设施-02-401～设施-02-413
24 动物实验楼暖通设计图纸 设施-04-101～设施-04-201 2017年9月19日
25 室外工程暖通设计图 设施-05-101 2017年9月19日
门急诊医技病房综合楼
（医疗用房）等8项（中
26 国医学科学院整形外科医 水施-00-01～设施-00-26 2017年9月19日
院改扩建工程（Ⅰ期））
总体给排水设计图纸
27 行政楼给排水设计图纸 水施-01-101～设施-01-301 2017年9月19日
水施-02-101～设施-02-128
门急诊医技病房综合楼给 水施-02-201～设施-02-228
28 2017年9月19日
排水设计图纸 水施-02-301～设施-02-318
水施-02-401～设施-02-410
水施-04-101～设施-04-103
动物实验楼给排水设计图
29 水施-04-201～设施-04-203 2017年9月19日
纸
水施-04-301
30 室外工程给排水设计图纸 水施-05-101～设施-05-108 2017年9月19日
1.3主要规范、规程、标准
表1-3
类 别 序 号 标 准 名 称 编 号
1 《建筑施工组织设计规范》 GB/T50502-2009
2 《建筑地基基础设计规范》 GB50007-2011
3 《建筑结构荷载规范》 GB50009-2012
4 《混凝土结构设计规范》（2015年版） GB50010-2010
国家
5 《建筑抗震设计规范》 GB50011-2010
6 《建筑设计防火规范》 GB50016-2014
7 《钢结构设计规范》 GB50017-2003
8 《人民防空地下室设计规范》 GB50038-2005
8类 别 序 号 标 准 名 称 编 号
9 《人民防空工程设计防火规范》 GB50098-2009
10 《建筑内部装修设计防火规范》 GB50222-2017
11 《工程测量标准》 GB50026-2020
12 《建筑工程施工质量验收统一标准》 GB50300-2013
13 《建筑工程绿色施工规范》 GB/T50905-2014
14 《建筑地基基础工程施工质量验收规范》 GB50202-2018
15 《屋面工程质量验收规范》 GB50207-2012
16 《屋面工程技术规范》 GB50345-2012
17 《坡屋面工程技术规范》 GB50693-2011
18 《建筑地面工程施工质量验收规范》 GB50209-2010
19 《砌体工程施工质量验收规范》 GB50203-2011
20 《砌体工程现场检测技术标准》 GB/T50315-2011
21 《地下防水工程质量验收规范》 GB50208-2011
22 《地下工程防水技术规范》 GB50108-2008
23 《地下防水工程质量验收规范》 GB50208-2011
24 《民用建筑工程室内环境污染控制规范》 GB50325-2020
25 《人民防空工程施工及验收规范》 GB50134-2004
26 《建筑装饰装修工程质量验收规范》 GB50210-2018
27 《混凝土结构工程施工质量验收规范》 GB50204-2015
28 《大体积混凝土施工标准》 GB50496-2018
29 《混凝土结构实验方法标准》 GB/T50152-2012
30 《混凝土质量控制标准》 GB50164-2011
31 《混凝土外加剂应用技术规范》 GB50119-2013
32 《钢结构工程施工规范》 GB50755-2012
33 《钢结构工程施工质量验收标准》 GB50205-2020
34 《钢结构焊接规范》 GB50661-2011
35 《建筑电气工程施工质量验收标准》 GB50303-2015
36 《建筑边坡工程技术规范》 GB50330-2013
37 《建筑基坑工程监测技术标准》 GB50497-2019
38 《建筑结构检测技术标准》 GB/T50344-2019
9类 别 序 号 标 准 名 称 编 号
39 《建筑节能工程施工质量验收标准》 GB50411-2019
40 《建设工程监理规范》 GB/T50319-2013
41 《建设工程项目管理规范》 GB/T50326-2017
42 《建设工程文件归档规范》 GB/T50328-2014
43 《建设工程施工现场消防安全技术规范》 GB50720-2011
44 《建筑施工安全技术统一规范》 GB50870-2013
45 《建筑工程施工质量评价标准》 GB/T50375-2016
46 《民用建筑设计统一标准》 GB50352-2019
47 《建设项目工程总承包管理规范》 GB/T50358-2017
48 《建设工程人工材料设备机械数据标准》 GB/T50851-2013
49 《建设工程工程量清单计价规范》 GB50500-2013
50 《建筑给水排水及采暖工程施工质量验收规范》 GB50242-2002
51 《通风与空调工程施工质量验收规范》 GB50243-2016
52 《建筑电气工程施工质量验收规范》 GB50303-2015
53 《自动喷水灭火系统施工及验收规范》 GB50261-2017
54 《火灾自动报警系统施工及验收标准》 GB50166-2019
55 《建设工程施工现场消防安全技术规范》 GB50720-2011
56 《风机、压缩机、泵安装工程施工及验收规范》 GB50275-2010
57 《电气装置安装工程低压电器施工及验收规范》 GB50254-2014
58 《电气装置安装工程电缆线路施工及验收标准》 GB50168-2018
59 《电气装置安装工程接地装置施工及验收规范》 GB50169-2016
60 《电气装置安装工程旋转电机施工及验收标准》 GB50170-2018
《电气装置安装工程盘、柜及二次回路结线施工及
61 GB50171-2012
验收规范》
62 《综合布线系统工程验收规范》 GB50312-2016
63 《民用闭路监视电视系统工程技术规范》 GB50198-2011
64 《建筑幕墙》 GB/T21086-2007
65 《建筑外门窗气密、水密、抗风压性能检测方法》 GB/T7106-2019
66 《现场设备、工业管道焊接工程施工及验收规范》 GB50683-2011
行业 1 《普通混凝土配合比设计规程》 JGJ55-2011
10类 别 序 号 标 准 名 称 编 号
2 《建筑地基处理技术规范》 JGJ79-2012
3 《建设工程监理规程》 DB11/T382-2017
4 《建筑工程冬期施工规程》 JGJ/T104-2011
5 《钢筋焊接及验收规程》 JGJ18-2012
6 《钢筋机械连接通用技术规程》 JGJ107-2016
7 《建筑工程大模板技术标准》 JGJ74-2017
8 《建筑施工扣件式钢管脚手架安全技术规范》 JGJ130-2011
9 《混凝土小型空心砌块建筑技术规程》 JGJ/T14-2011
10 《砌筑砂浆配合比设计规程》 JGJ/T98-2010
11 《建筑机械使用安全技术规程》 JGJ33-2012
12 《施工现场临时用电安全技术规范》 JGJ46-2005
13 《建筑工程检测试验技术管理规范》 JGJ190-2010
14 《通风管道技术规程》 JGJ/T141-2017
15 《建筑施工安全检查标准》 JGJ59-2011
16 《混凝土泵送施工技术规程》 JGJ/T10-2011
17 《建筑涂饰工程施工及验收规程》 JGJ/T29-2015
《钢结构高强度螺栓连接的设计、施工及验收规
18 JGJ82-2011
范》
19 《建筑施工模板安全技术规范》 JGJ162-2008
20 《建筑施工作业劳动防护用品配备及使用标准》 JGJ184-2009
21 《建筑工程资料管理规程》 JGJ/T185-2009
22 《塔式起重机混凝土基础工程技术标准》 JGJ/T187-2019
23 《建筑工程检测试验技术管理规范》 JGJ190-2010
《建筑施工塔式起重机安装、使用、拆卸、安全技
24 JGJ196-2010
术规程》
《建筑施工升降机安装、使用、拆卸安全技术规
25 JGJ215-2010
程》
26 《预拌砂浆应用技术规程》 JGJ/T223-2010
27 《抹灰砂浆技术规程》 JGJ/T220-2010
28 《建筑工程饰面砖粘结强度检验标准》 JGJ110-2017
11类 别 序 号 标 准 名 称 编 号
29 《建筑工程施工现场环境与卫生标准》 JGJ146-2013
30 《建筑地基处理技术规范》 JGJ79-2012
31 《组合结构设计规范》 JGJ138-2016
1 《建筑工程检测试验管理规程》 DBJ11/386-2017
2 《建筑施工测量技术规程》 DB11/T446-2015
3 《建筑工程资料管理规程》 DB11/T695-2017
4 《建筑工程施工安全操作规程》 DBJ01-62-2002
5 《建筑工程施工组织设计管理规程》 DB11/T363-2016
6 《钢管脚手架、模板支架安全选用技术规程》 DB11/T583-2015
7 《建筑安装分项工程施工工艺规程》 DBJ01-26-2003
8 《建筑工程施工现场生活区设置和管理规范》 DB11/T1132-2014
DB11/T-1314-
9 《混凝土外加剂应用技术规程》
地方 2015
DB11/T-1029-
10 《混凝土矿物掺合料应用技术规程》
2013
11 《建筑工程施工技术管理规程》 DBJ01-80-2003
12 《混凝土结构工程施工质量验收规程》 DBJ01-82-2004
13 《绿色施工管理规程》 DB11/T513-2015
14 《建设工程施工现场安全资料管理规程》 DB11/383-2017
15 《预拌混凝土质量管理规程》 DB11/385-2011
16 《公共建筑节能设计标准》 DB11/687-2015
17 《低温热水地板辐射供暖应用技术规程》 DBJ/T01-49-2000
1.4主要图集
表1-4
序
类 别 图 集 名 称 编 号
号
混凝土结构施工图平面整体表示方法制图规则和
1 16G101-1/2/3
构造详图
国家
2 建筑物抗震构造详图 11G329-1/2/3
3 防空地下室结构设计(2007年合订本) FG01～05
12序
类 别 图 集 名 称 编 号
号
多、高层民用建筑钢结构节点构造详图(2004年局
4 01(04)SG519
部修改版)
多、高层建筑钢结构节点连接（主梁的全栓拼
5 04SG519-2
接）
6 钢筋混凝土防护密闭门框墙通用图集（六级） JSJT-228
《型钢混凝土结构施工钢筋排布规则与构造详
7 12SG904-1
图》
8 《通风采光窗井通用图集》 GJBT-342
9 《建筑设备施工安装通用集》 /
10 《地下建筑防水构造》 10J301
11 聚合物水泥防水涂料建筑构造-RG防水涂料 07CJ10
12 钢筋混凝土双扇防护密闭门和门框墙选用图集 GGBT-311
1 《工程做法》 J909、G120
地方 2 《建筑外保温（节能75%）》 13BJ2-12
3 《地下工程防水》 DBJT08-1984-1997
1.5主要法律法规
表1-5
序
类 别 法 规 名 称 编 号
号
1 建筑法 1997/11/01
2 环境保护法、计量法、合同法、消防法
国家 3 《建筑起重机械安全监督管理规定》 建设部令第166号
关于印发《危险性较大的分部分项工程安全管
4 建质[2009]87号
理办法》的通知
《北京市房屋建筑和市政基础设施工程安全质
1 京建法〔2013〕2号
量状况评估管理办法（暂行）》
2 北京市建设工程施工现场安全监督工作规定 京建施〔2009〕838号
地方
3 北京市建筑起重机械安全监督管理规定 京建施〔2008〕368号
北京市实施《危险性较大的分部分项工程安全
4 京建施[2009]841号
管理办法》规定
13序
类 别 法 规 名 称 编 号
号
《国务院关于进一步加强企业安全生产工作的
5 国发〔2010〕23号
通知》
《北京市人民政府关于进一步加强企业安全生 （京政发〔2010〕40
6
产工作的通知》 号）
（京建发〔2010〕443
7 《北京市建设工程安全生产管理标准化手册》
号）
关于加强北京市建设工程质量施工现场管理工
8 京建发〔2010〕111号
作的通知
关于全面推行施工现场安全生产标准化和绿色
9 京建发〔2011〕42号
施工管理的通知
《北京市人民政府办公厅关于印发全面规范本
（京政办发〔2011〕46
10 市建筑市场进一步强化建设工程质量安全管理
号）
工作意见的通知》
北京市住建委关于严格落实《地下防水工程质
11 京建发（2013）198号
量验收规范》的紧急通知
北京市危险性较大的分部分项工程安全动态管
12 京建法〔2012〕1号
理办法
关于在建设工程施工现场推广使用标准化安全
13 京建发〔2012〕506号
防护的通知
14 北京市建设工程施工现场管理办法 2013年7月1日起施行
1.6其它
表1-6
类 编 号
序 号 名 称
别
中国建筑一局集团
科技推广应用技术名录
1 （2017版）
2 中建一局集团施工现场标准化图册 2015版
3 企业 工程施工BIM模型建模标准 中建一局集团企业标准
4 《安全与环境管理手册》（2018年修订版） /
5 《科技质量管理手册》（2018年修订版） /
6 《生产管理手册》（2018年修订版） /

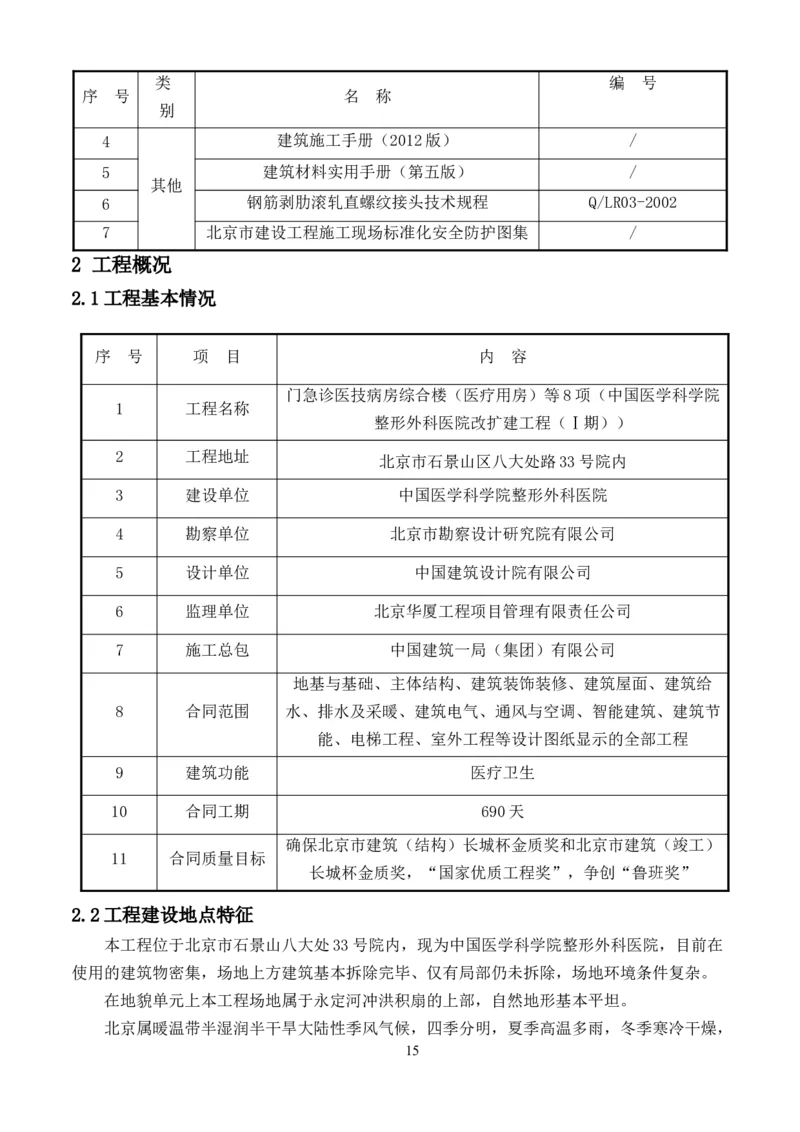

14类 编 号
序 号 名 称
别
4 建筑施工手册（2012版） /
5 建筑材料实用手册（第五版） /
其他
6 钢筋剥肋滚轧直螺纹接头技术规程 Q/LR03-2002
7 北京市建设工程施工现场标准化安全防护图集 /
2 工程概况
2.1工程基本情况
序 号 项 目 内 容
门急诊医技病房综合楼（医疗用房）等8项（中国医学科学院
1 工程名称
整形外科医院改扩建工程（Ⅰ期））
2 工程地址
北京市石景山区八大处路33号院内
3 建设单位 中国医学科学院整形外科医院
4 勘察单位 北京市勘察设计研究院有限公司
5 设计单位 中国建筑设计院有限公司
6 监理单位 北京华厦工程项目管理有限责任公司
7 施工总包 中国建筑一局（集团）有限公司
地基与基础、主体结构、建筑装饰装修、建筑屋面、建筑给
8 合同范围 水、排水及采暖、建筑电气、通风与空调、智能建筑、建筑节
能、电梯工程、室外工程等设计图纸显示的全部工程
9 建筑功能 医疗卫生
10 合同工期 690天
确保北京市建筑（结构）长城杯金质奖和北京市建筑（竣工）
11 合同质量目标
长城杯金质奖，“国家优质工程奖”，争创“鲁班奖”
2.2工程建设地点特征
本工程位于北京市石景山八大处33号院内，现为中国医学科学院整形外科医院，目前在
使用的建筑物密集，场地上方建筑基本拆除完毕、仅有局部仍未拆除，场地环境条件复杂。
在地貌单元上本工程场地属于永定河冲洪积扇的上部，自然地形基本平坦。
北京属暖温带半湿润半干旱大陆性季风气候，四季分明，夏季高温多雨，冬季寒冷干燥，
15春、秋短促。北京处在大陆干冷气团向东南移动的通道上，每年从10月到翌年5月几乎完全
受来自西伯利亚的干冷气团控制，只有6～9月前后三个多月受到海洋暖湿气团的影响。所以
降水主要集中在夏季，7、8月尤为集中。夏季的高温主要出现在6、7月份。
2.3各专业设计简介
2.3.1建筑设计概况
建筑高度 8.2-29.44m 设计年限 50年
抗震设防 8度 等级 一级/二级/三级
总建筑面积79434 m2 其中地上49990 m2，地下29444 m2，保留建筑面积
建筑面积
1445 m2（地上）。
层数、层高 地下1-2层，地上2-4层，各楼具体层数及层高见分栋建筑概况表。
建筑功能 医疗卫生
地下室防水：防水等级为一级。混凝土防水等级一级，地下室底板、外墙面采用
4+4厚SBS改性沥青防水卷材；地下变形缝采用中埋式金属止水带；地下室顶板
（地下二层顶板）采用三元乙丙丁基橡胶防水卷材；坡道底板采用 1.5 厚自粘
聚合物改性沥青防水卷材(无胎)+1.5 厚单组份聚氨酯防水涂膜。
屋面防水：防水等级为Ⅰ级，1.5 厚自粘聚合物改性沥青防水卷材（无胎）+1.5
防水
厚单组份聚氨酯防水涂膜；1.2+1.2厚三元乙丙丁基橡胶；4厚铜复合胎基改性沥
青(SBS)防水卷材(铜复合胎厚 1.2),热熔施工；种植屋面-柔性防水2厚聚合物水
泥防水涂料（隔气层）。
用水房间防水：楼面防水采用1.5厚聚合物水泥基复合防水涂料。
行政楼、门急诊医技病房综合楼采用 90 厚挤塑聚苯板，燃烧性
能为 B1 级；动物实验楼采用 80 厚挤塑聚苯板，燃烧性能为
屋面
B1 级；底面接触室外空气的架空或外挑楼板、突窗或非混凝土
结构出粘贴 100 厚钢网岩棉板。
行政楼外墙外保温材料为120厚钢网岩棉板抹砂浆；门急诊医技
病房综合楼、动物实验楼外墙采用100厚钢网岩棉板抹砂浆，底
保温隔热 面接触室外空气的架空或外挑楼板、突窗或非砼结构出挑部分，
外墙
保温做法为200厚钢筋砼底板+100厚钢网岩棉板；建筑周边地面
和供暖地下室与土壤接触外墙，室外地坪850mm以下为 50厚挤
塑聚苯板保温，室外地坪850mm以上为60厚挤塑聚苯板。
与供暖层相邻
的非供暖地下 选用 70 厚挤塑聚苯板。（注：挤塑聚苯板等级 B1)
室车库顶板
16变形缝 憎水岩棉带
内墙除个别包管位置选用轻钢龙骨纸面石膏板隔墙外，其余内墙均采用 150-
墙体 250mm厚A3.5，B05级加气砼砌块墙；与土接触的墙体均采用M7.5水泥砂浆砌筑
MU10混凝土砖。
外墙 外墙均采用200厚A3.5，B05级加气砼砌块墙，局部为300-550mm厚钢筋砼墙。
不锈钢门、钢制甲级防火门、钢制乙级防火门、铝合金门联窗、卷帘
外门
门、防火卷帘、钢制乙级防火门、人防门。
钢制门、钢制甲级防火门、钢制乙级防火门、钢制丙级防火门、防火
门窗工程 内门
卷帘。
外窗 密闭观察窗、铝合金断桥隔热窗、铝合金门联窗、钢制乙级防火门。
内窗 金属（塑钢、断桥）窗、铝合金玻璃窗、防火窗。
防滑地砖楼面；花岗石楼面；玻化砖楼面；防滑地砖防水楼面；水泥
楼面；水泥防水楼面；细石混凝土楼面；智能化全钢活动地板楼面；
细石砼隔声防水楼面；铺地砖楼面；铺地砖低温热水辐射采暖楼面；
楼地面
强化实木复合木地板；卷装橡胶楼面；卷装橡胶楼面（抗静电）；PVC
楼面；彩色耐磨水泥楼面；耐磨环氧保温楼面；单层地毯楼面；卷装
橡胶橡胶楼面（防静电）。
干挂大理石墙面；耐擦洗无机抗菌涂料墙面；薄型面砖防水墙面 ；无
极涂料墙面；穿孔石膏板吸声墙面；穿孔石膏板玻璃棉填充吸音墙
面；耐擦洗抗菌无机涂料无纺布墙面；壁纸；干挂高密度抗倍特板；
内墙面
陶瓷砖防水墙面；简易抹灰墙面；碳素木质装饰吸声墙面；涂料墙
装饰装修
面；水泥砂浆墙面；合成树脂乳液涂料墙面；干挂树脂板墙面；电解
钢板无缝焊接墙面；无机涂料墙面。
外装修挂装30mm厚米色或浅灰色花岗石，部分窗下墙及窗套干挂3mm
外墙面 浅灰色铝板装饰，局部窗间墙采用干挂3mm铝合金单板仿古圆柱装
饰。
纸面石膏板高低错台吊顶；硅钙板吊顶；硅钙板吊顶，局部纸面石膏
板吊顶；岩棉吸声板吊顶；吕方板吊顶；刮腻子涂料顶棚；电解钢板
顶棚 无缝焊接顶棚；穿孔石膏板玻璃棉填充吸音顶棚；200 宽吕条板吊
顶；金属条板吊顶；喷超细无机纤维防火保温顶棚；吕方管吊顶；刷
无机涂料顶棚；金属穿孔板吸声板吊顶；采光天棚。
17花岗石屋面、透水砖屋面、种植屋面（基质层及以上工作不在本次范围内）、古
屋面
建筑坡屋顶。
分栋建筑概况表
总建筑 其中
建筑层数 建筑高度 备注
编号 名称 面积 地上面积 地下面积
（m2） （m2） （m2） 地下 地上 （m） /
行政楼办公 保留
1 1335 1335 0 0 2 8.26
楼 建筑
门急诊医技
2 75565 46787 28778 2 4 18 /
病房综合楼
4 动物实验楼 2324 1658 666 1 3 13.3 /
构筑
5#-1 液氧站 / / / / / /
物
5#-2、
门卫（1-
3、4、 100 100 0 / / 3 /
4#）
5
改造现状污 保留
5#-6 110 110 0 / / 4.7
水处理站 建筑
注：行政楼为保留建筑，保留主体结构，建筑平面根据功能需求重新设计。
行政楼、门急诊医技病房综合楼建筑高度均为室外地坪至檐口高度。
改造污水处理站为保留建筑，由专业公司在现有设备基础上优化原污水、中水、
雨水方案，使其满足本项目污水处理需求。
2.3.2结构设计概况
序
项 目 内 容
号
独立柱基、条形基础+防水板，核心筒下采用局部小
基础结构形式
筏板
门急诊医技病房综合楼为钢筋混凝土框架-抗震墙结
1 结构形式 主体结构形式
构；动物实验楼、门卫为钢筋混凝土框架结构
门急诊医技病房综合楼为仿古建筑坡屋面，动物实验
屋面结构形式
楼为钢筋混凝土结构
人工堆积层：粉质粘土素填土、粘质粉土素填土及房
基底以上土质
2 土质、水位
渣土，碎石填土层
分层情况
新近沉积层：粘质粉土 重粉质粘土 细砂卵石 细
1 2 1
18序
项 目 内 容
号
砂-中砂
一般第四纪沉积层：卵石 粉质粘土-粘质粉土 细砂-
1 2
中砂卵石 粘质粉土-砂质粉土 细砂、中砂
1 2
岩土工程勘察期间（2015年10月-11月及2017年2
月），最深钻至标高40.27m（深25m）未量测到地下
水，根据工程场地周边地下水长期观测孔中的水位资
地下水位 料，工程场地当前地下水位标高在27.5m左右，地下
水类型为潜水。工程场区1959年最高地下水位标高
为59.80m左右，近3-5年最高地下水位标高为
34.00m左右。
地下水埋藏较深，不考虑其对基础材料的腐蚀性。
地下水和场地
场地浅部天然沉积土对混凝土结构及钢筋混凝土结构
土的腐蚀性
中钢筋有微腐蚀性。
门急诊医技病房综合楼基础持力层主要为第四纪沉积
卵石层，综合考虑的地基承载力标准值为350KPa。
地基承载力
3 地基 动物实验楼基础持力层主要为新近沉积的卵石层，综
合考虑的地基承载力标准值为280KPa。
土壤渗透系数 ——
独立基础、条形基础、局部筏板、防
基础 C35.P8
水板
门
地下室（无对 地下二层 C35P8
急
应地上抗震
墙、连 地下一层 C35P6
诊
墙）
梁
医
地下二层~三层 C55
抗震墙、连梁
混凝土强度 技
四层、屋面 C50
4
等级 病
地下二层~二层 C55
房 柱
三层、四层、屋面 C45
综
人防区域顶板 C35.P6
合
地下一层、首
楼 地下室顶板
梁、板 C35
层楼板
有覆土部分
地 上 各 层 楼 C35（C40） P6,种植屋面
19序
项 目 内 容
号
板、屋面（坡
屋面） P6
楼梯、坡道 C30
基础垫层 C15
其他部位
后砌墙圈梁、构造
C25
柱、过梁
基础 平筏板基础 C35.P6
墙 、 连
地下室外墙 C35.P6
梁
动 地下一层 C40
柱
物 首层~屋面 C40
实 首层楼板 C30 地下室有覆土部分P6
验
梁板 地上各层楼板、屋
C30 种植屋面P6
楼
面
楼梯、坡道 C30
其 他 部
基础垫层 C15
位
后砌墙圈梁、构造柱、过梁 C25
抗震墙：门急诊医技病房综合楼地下二
层：二级，地下一层到顶层：一级。
工程设防烈
5 抗震等级 框架：门急诊医技病房综合楼地下二 8度
度
层：三级，地下二层到顶层：二级；动
物实验楼地下一层到顶层：二级。
一级钢—HPB300；三级钢—HRB400；
各类构件的受力钢筋采用HRB400级钢筋；
6 钢筋类别
分布筋、墙拉筋、构造柱和圈梁的箍筋、钢筋混凝土墙的拉筋采用
HPB300级钢筋。
钢筋接头形 滚压直螺纹机械连接 钢筋直径≥16mm
7
式 搭接绑扎连接 钢筋直径<16mm
门 基础底板厚度（mm） 300；400；600、700；900；1000
结构断面尺
8
急 外墙厚度（mm） 300、400、450、500、550
寸
诊
内墙厚度（mm） 200、250、300、350、400、450
20序
项 目 内 容
号
700×700、600×600、800×700、
900×700、750×700、600×500、
650×700、820×700、1100×900、
1450×900、1400×900、
1500×900、
柱子截面尺寸（mm)
1050×900、1420×700、
1420×600、1320×600、
1000×900、900×1400、
1200×800、1150×900、
900×1050、900×1400
300×700、400×700、500×700、
医 600×700、600×900、400×600、
技 300×800、500×900、400×800、
病 300×600、550×900、500×600、
房 400×900、500×800、400×1000、
梁断面尺寸（mm）
综 600×1000、500×1400、
合 500×1100、
楼 500×1000、700×800、
650×1000、
400×1200、700×1400、700×1200
130、140、150、160、165、170、
楼板厚度（mm） 180、190、200、250、300、350、
400、460
基础底板厚度（mm） 400
外墙厚度（mm） 300、400
动
内墙厚度（mm） 200
物
500×500、600×600、550×550、
实 柱子截面尺寸（mm)
400×400
验
300×600、300×800、400×600、
楼 梁断面尺寸（mm）
300×500、300×850、300×1150
楼板厚度（mm） 180、200、250
21序
项 目 内 容
号
楼梯、坡道
9 楼梯结构形式 板式楼梯
结构形式
二次围护结
10 加气混凝土砌块，混凝土砌块，混凝土普通砖。
构
甲类防护，核5级/常5级、核6级/常6级抗力，乙/丙级防化，战时
人防设置等
11 为急救医院/专业队员掩蔽部/二等人员掩蔽所/专业队装备掩蔽部/物
级
资库。
a）收缩后浇带混凝土应在其两侧混凝土（楼层后浇带应在该楼层同一
伸缩区段内混凝土）浇筑完两个月后用比两侧混凝土等级搞一个等级
12 后浇带设计 的无收缩混凝土浇筑，地下室的收缩后浇带封带时间应为120天。
b）后浇带两侧（与后浇带相交的主梁跨度内）的梁、板底模，只有在
后浇带封闭且混凝土达到设计强度后方可拆除。
2.3.3加固改造设计概况
中国医学科学院整形医院行政楼，建于上世纪50年代，建筑面积1335 m2，地上二层，
砖混结构，条形基础，屋盖为木结构，一层顶板及二层顶板局部为钢筋混凝土。本次加固改
造设计通过改变结构体系对原建筑进行整体加固，并根据检测鉴定报告和现行设计规范，验
算结构构件承载力，对不满足承载力要求和耐久性要求的部分进行加固。加固改造具体内容
如下：
1、外墙内衬单面150mm厚钢筋混凝土夹墙加固，内墙双面60mm厚钢筋网喷射混凝土加
固；
2、首层内框架柱每侧增大截面150mm加固，并上沿至二层与新增设钢筋混凝土梁板连接；
3、二层木屋架下新增设钢筋混凝土梁板；
4、基础采用钢筋混凝土扩展基础截面加固；
5、现状钢筋混凝土梁采用粘钢加固；
6、现状钢筋混凝土楼板采用满布粘碳纤维布加固；
7、现状钢筋混凝土梁板碳化及裂缝采用压力灌注聚酯胶进行处理；
8、木屋架做除蚁、防火、紧固处理。
2.3.4机电设计概况
序号 项目 系统概述
给排水系统
1 给水系 由八大处路现状DN400市政管网引一路 DN200管至医院西门，由八

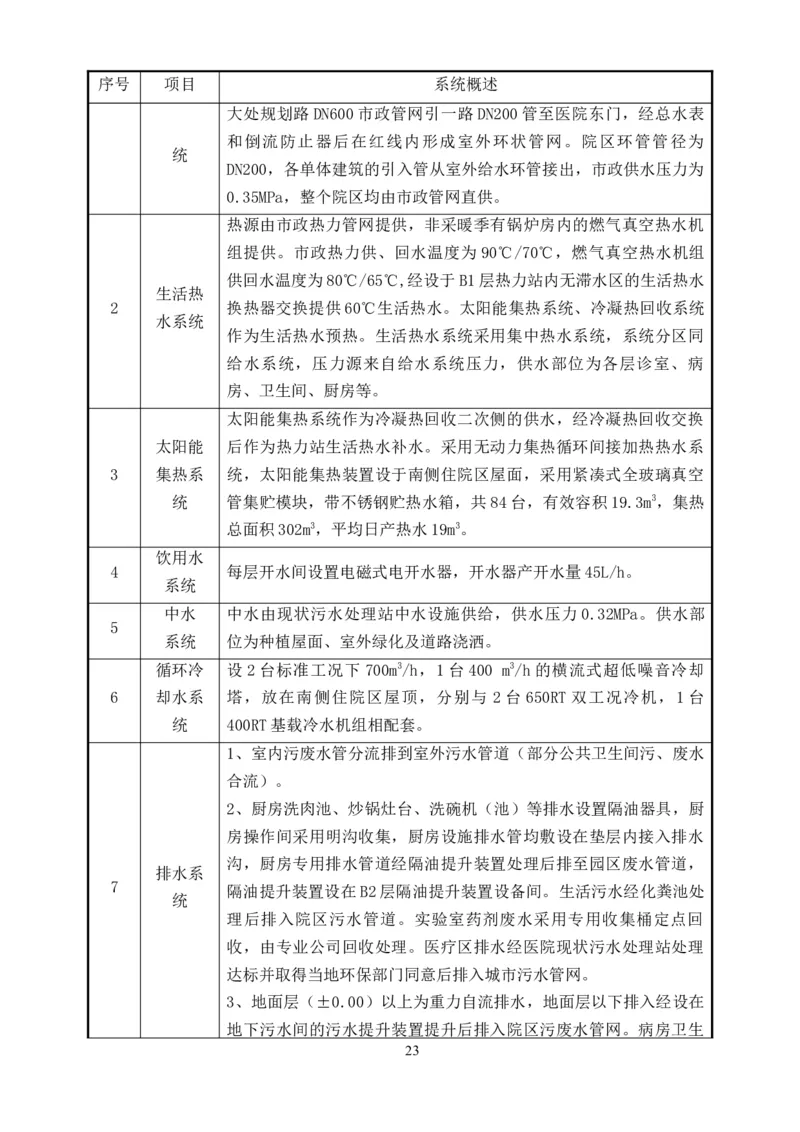

22序号 项目 系统概述
大处规划路DN600市政管网引一路 DN200管至医院东门，经总水表
和倒流防止器后在红线内形成室外环状管网。院区环管管径为
统
DN200，各单体建筑的引入管从室外给水环管接出，市政供水压力为
0.35MPa，整个院区均由市政管网直供。
热源由市政热力管网提供，非采暖季有锅炉房内的燃气真空热水机
组提供。市政热力供、回水温度为 90℃/70℃，燃气真空热水机组
供回水温度为80℃/65℃,经设于B1层热力站内无滞水区的生活热水
生活热
2 换热器交换提供60℃生活热水。太阳能集热系统、冷凝热回收系统
水系统
作为生活热水预热。生活热水系统采用集中热水系统，系统分区同
给水系统，压力源来自给水系统压力，供水部位为各层诊室、病
房、卫生间、厨房等。
太阳能集热系统作为冷凝热回收二次侧的供水，经冷凝热回收交换
太阳能 后作为热力站生活热水补水。采用无动力集热循环间接加热热水系
3 集热系 统，太阳能集热装置设于南侧住院区屋面，采用紧凑式全玻璃真空
统 管集贮模块，带不锈钢贮热水箱，共84台，有效容积19.3m3，集热
总面积302m3，平均日产热水19m3。
饮用水
4 每层开水间设置电磁式电开水器，开水器产开水量45L/h。
系统
中水 中水由现状污水处理站中水设施供给，供水压力 0.32MPa。供水部
5
系统 位为种植屋面、室外绿化及道路浇洒。
循环冷 设 2 台标准工况下 700m3/h，1 台 400 m3/h 的横流式超低噪音冷却
6 却水系 塔，放在南侧住院区屋顶，分别与 2 台 650RT 双工况冷机，1 台
统 400RT基载冷水机组相配套。
1、室内污废水管分流排到室外污水管道（部分公共卫生间污、废水
合流）。
2、厨房洗肉池、炒锅灶台、洗碗机（池）等排水设置隔油器具，厨
房操作间采用明沟收集，厨房设施排水管均敷设在垫层内接入排水
沟，厨房专用排水管道经隔油提升装置处理后排至园区废水管道，
排水系
7
隔油提升装置设在B2层隔油提升装置设备间。生活污水经化粪池处
统
理后排入院区污水管道。实验室药剂废水采用专用收集桶定点回
收，由专业公司回收处理。医疗区排水经医院现状污水处理站处理
达标并取得当地环保部门同意后排入城市污水管网。
3、地面层（±0.00）以上为重力自流排水，地面层以下排入经设在
地下污水间的污水提升装置提升后排入院区污废水管网。病房卫生

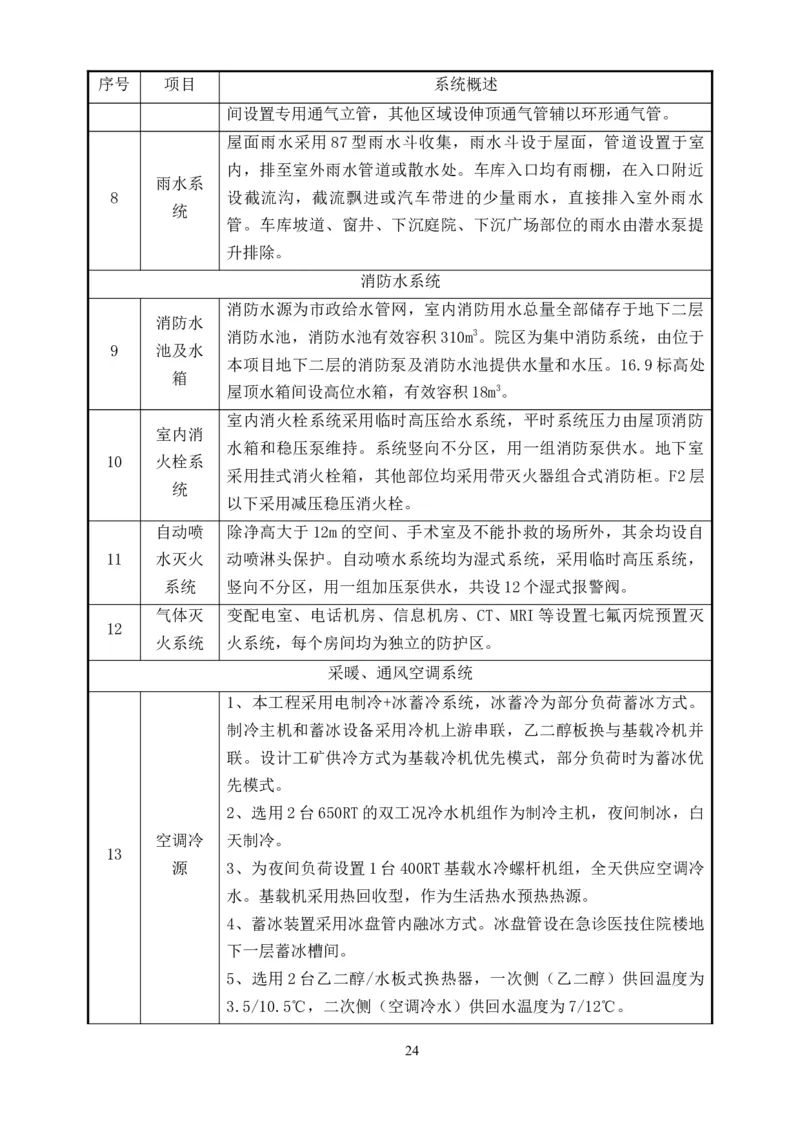

23序号 项目 系统概述
间设置专用通气立管，其他区域设伸顶通气管辅以环形通气管。
屋面雨水采用87型雨水斗收集，雨水斗设于屋面，管道设置于室
内，排至室外雨水管道或散水处。车库入口均有雨棚，在入口附近
雨水系
8 设截流沟，截流飘进或汽车带进的少量雨水，直接排入室外雨水
统
管。车库坡道、窗井、下沉庭院、下沉广场部位的雨水由潜水泵提
升排除。
消防水系统
消防水源为市政给水管网，室内消防用水总量全部储存于地下二层
消防水
消防水池，消防水池有效容积310m3。院区为集中消防系统，由位于
9 池及水
本项目地下二层的消防泵及消防水池提供水量和水压。16.9标高处
箱
屋顶水箱间设高位水箱，有效容积18m3。
室内消火栓系统采用临时高压给水系统，平时系统压力由屋顶消防
室内消
水箱和稳压泵维持。系统竖向不分区，用一组消防泵供水。地下室
10 火栓系
采用挂式消火栓箱，其他部位均采用带灭火器组合式消防柜。F2层
统
以下采用减压稳压消火栓。
自动喷 除净高大于12m的空间、手术室及不能扑救的场所外，其余均设自
11 水灭火 动喷淋头保护。自动喷水系统均为湿式系统，采用临时高压系统，
系统 竖向不分区，用一组加压泵供水，共设12个湿式报警阀。
气体灭 变配电室、电话机房、信息机房、CT、MRI等设置七氟丙烷预置灭
12
火系统 火系统，每个房间均为独立的防护区。
采暖、通风空调系统
1、本工程采用电制冷+冰蓄冷系统，冰蓄冷为部分负荷蓄冰方式。
制冷主机和蓄冰设备采用冷机上游串联，乙二醇板换与基载冷机并
联。设计工矿供冷方式为基载冷机优先模式，部分负荷时为蓄冰优
先模式。
2、选用2台650RT的双工况冷水机组作为制冷主机，夜间制冰，白
空调冷 天制冷。
13
源 3、为夜间负荷设置1台400RT基载水冷螺杆机组，全天供应空调冷
水。基载机采用热回收型，作为生活热水预热热源。
4、蓄冰装置采用冰盘管内融冰方式。冰盘管设在急诊医技住院楼地
下一层蓄冰槽间。
5、选用2台乙二醇/水板式换热器，一次侧（乙二醇）供回温度为
3.5/10.5℃，二次侧（空调冷水）供回水温度为7/12℃。

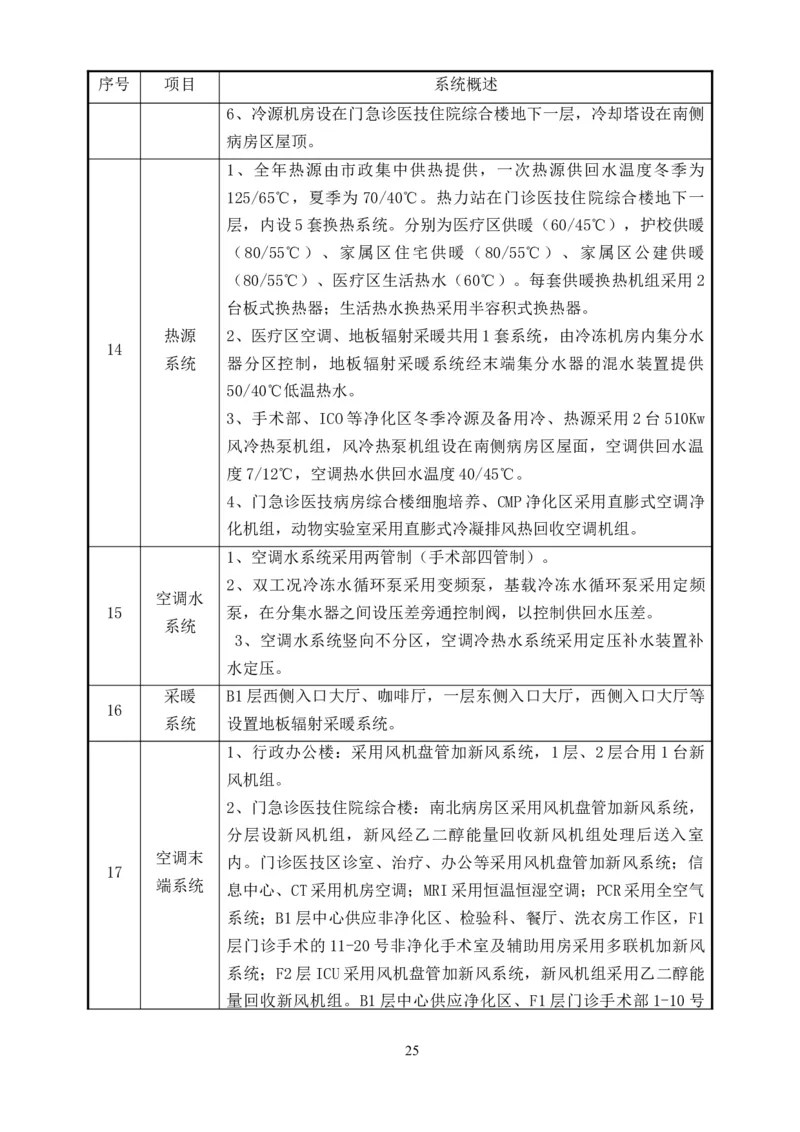

24序号 项目 系统概述
6、冷源机房设在门急诊医技住院综合楼地下一层，冷却塔设在南侧
病房区屋顶。
1、全年热源由市政集中供热提供，一次热源供回水温度冬季为
125/65℃，夏季为70/40℃。热力站在门诊医技住院综合楼地下一
层，内设5套换热系统。分别为医疗区供暖（60/45℃），护校供暖
（80/55℃）、家属区住宅供暖（80/55℃）、家属区公建供暖
（80/55℃）、医疗区生活热水（60℃）。每套供暖换热机组采用2
台板式换热器；生活热水换热采用半容积式换热器。
热源 2、医疗区空调、地板辐射采暖共用1套系统，由冷冻机房内集分水
14
系统 器分区控制，地板辐射采暖系统经末端集分水器的混水装置提供
50/40℃低温热水。
3、手术部、ICO等净化区冬季冷源及备用冷、热源采用2台510Kw
风冷热泵机组，风冷热泵机组设在南侧病房区屋面，空调供回水温
度7/12℃，空调热水供回水温度40/45℃。
4、门急诊医技病房综合楼细胞培养、CMP净化区采用直膨式空调净
化机组，动物实验室采用直膨式冷凝排风热回收空调机组。
1、空调水系统采用两管制（手术部四管制）。
2、双工况冷冻水循环泵采用变频泵，基载冷冻水循环泵采用定频
空调水
15 泵，在分集水器之间设压差旁通控制阀，以控制供回水压差。
系统
3、空调水系统竖向不分区，空调冷热水系统采用定压补水装置补
水定压。
采暖 B1层西侧入口大厅、咖啡厅，一层东侧入口大厅，西侧入口大厅等
16
系统 设置地板辐射采暖系统。
1、行政办公楼：采用风机盘管加新风系统，1层、2层合用1台新
风机组。
2、门急诊医技住院综合楼：南北病房区采用风机盘管加新风系统，
分层设新风机组，新风经乙二醇能量回收新风机组处理后送入室
空调末
内。门诊医技区诊室、治疗、办公等采用风机盘管加新风系统；信
17
端系统
息中心、CT采用机房空调；MRI采用恒温恒湿空调；PCR采用全空气
系统；B1层中心供应非净化区、检验科、餐厅、洗衣房工作区，F1
层门诊手术的11-20号非净化手术室及辅助用房采用多联机加新风
系统；F2层ICU采用风机盘管加新风系统，新风机组采用乙二醇能
量回收新风机组。B1层中心供应净化区、F1层门诊手术部1-10号

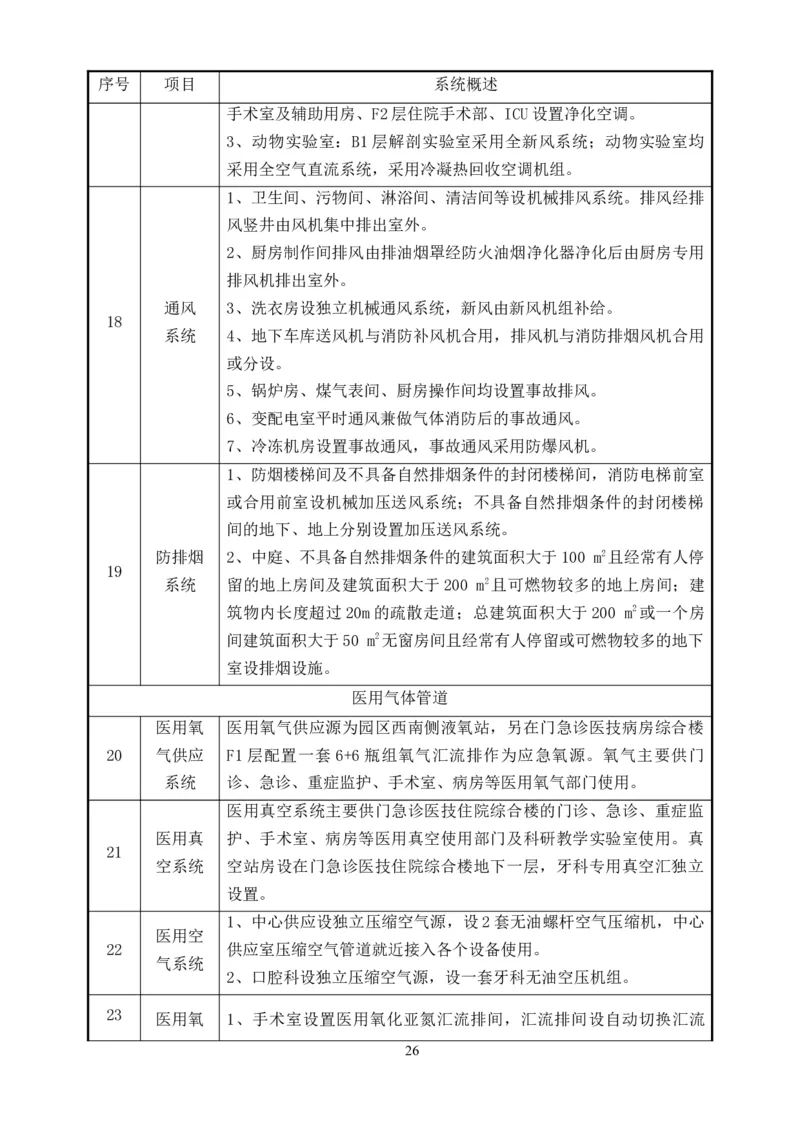

25序号 项目 系统概述
手术室及辅助用房、F2层住院手术部、ICU设置净化空调。
3、动物实验室：B1层解剖实验室采用全新风系统；动物实验室均
采用全空气直流系统，采用冷凝热回收空调机组。
1、卫生间、污物间、淋浴间、清洁间等设机械排风系统。排风经排
风竖井由风机集中排出室外。
2、厨房制作间排风由排油烟罩经防火油烟净化器净化后由厨房专用
排风机排出室外。
通风 3、洗衣房设独立机械通风系统，新风由新风机组补给。
18
系统 4、地下车库送风机与消防补风机合用，排风机与消防排烟风机合用
或分设。
5、锅炉房、煤气表间、厨房操作间均设置事故排风。
6、变配电室平时通风兼做气体消防后的事故通风。
7、冷冻机房设置事故通风，事故通风采用防爆风机。
1、防烟楼梯间及不具备自然排烟条件的封闭楼梯间，消防电梯前室
或合用前室设机械加压送风系统；不具备自然排烟条件的封闭楼梯
间的地下、地上分别设置加压送风系统。
防排烟 2、中庭、不具备自然排烟条件的建筑面积大于100 m2且经常有人停
19
系统 留的地上房间及建筑面积大于200 m2且可燃物较多的地上房间；建
筑物内长度超过20m的疏散走道；总建筑面积大于200 m2或一个房
间建筑面积大于50 m2无窗房间且经常有人停留或可燃物较多的地下
室设排烟设施。
医用气体管道
医用氧 医用氧气供应源为园区西南侧液氧站，另在门急诊医技病房综合楼
20 气供应 F1 层配置一套 6+6 瓶组氧气汇流排作为应急氧源。氧气主要供门
系统 诊、急诊、重症监护、手术室、病房等医用氧气部门使用。
医用真空系统主要供门急诊医技住院综合楼的门诊、急诊、重症监
医用真 护、手术室、病房等医用真空使用部门及科研教学实验室使用。真
21
空系统 空站房设在门急诊医技住院综合楼地下一层，牙科专用真空汇独立
设置。
1、中心供应设独立压缩空气源，设2套无油螺杆空气压缩机，中心
医用空
22 供应室压缩空气管道就近接入各个设备使用。
气系统
2、口腔科设独立压缩空气源，设一套牙科无油空压机组。
23
医用氧 1、手术室设置医用氧化亚氮汇流排间，汇流排间设自动切换汇流

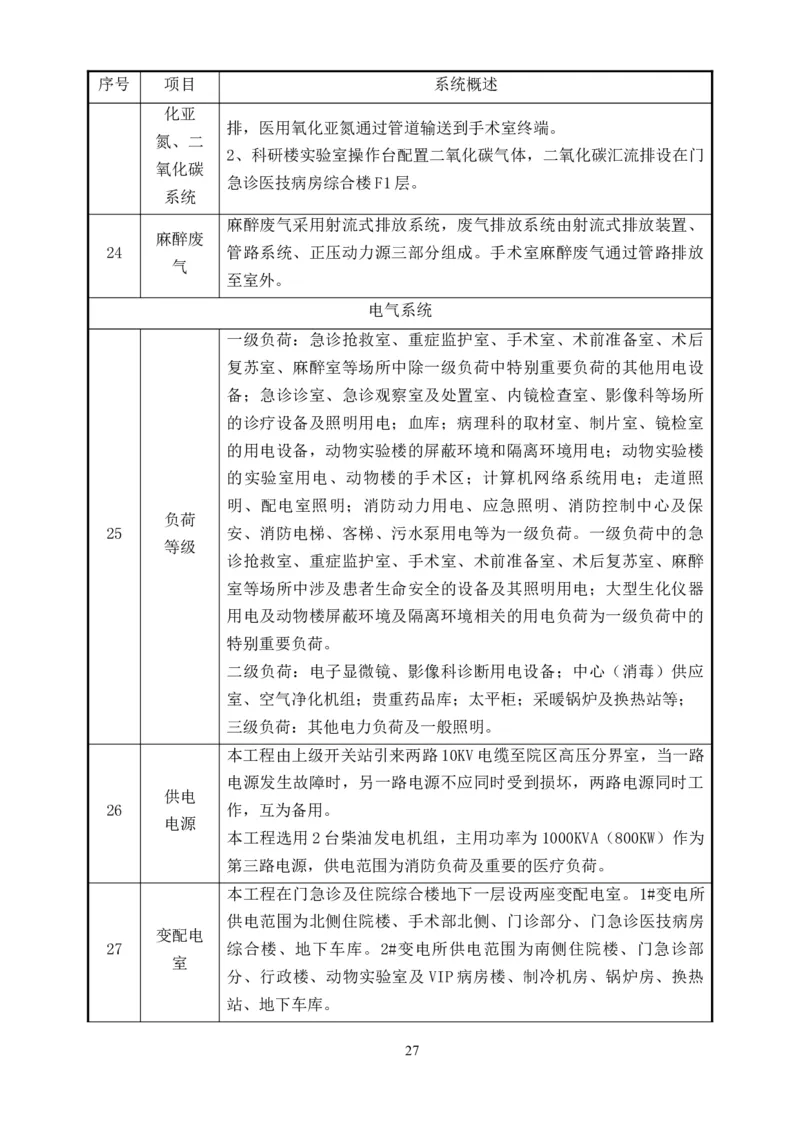

26序号 项目 系统概述
化亚
排，医用氧化亚氮通过管道输送到手术室终端。
氮、二
2、科研楼实验室操作台配置二氧化碳气体，二氧化碳汇流排设在门
氧化碳
急诊医技病房综合楼F1层。
系统
麻醉废气采用射流式排放系统，废气排放系统由射流式排放装置、
麻醉废
24 管路系统、正压动力源三部分组成。手术室麻醉废气通过管路排放
气
至室外。
电气系统
一级负荷：急诊抢救室、重症监护室、手术室、术前准备室、术后
复苏室、麻醉室等场所中除一级负荷中特别重要负荷的其他用电设
备；急诊诊室、急诊观察室及处置室、内镜检查室、影像科等场所
的诊疗设备及照明用电；血库；病理科的取材室、制片室、镜检室
的用电设备，动物实验楼的屏蔽环境和隔离环境用电；动物实验楼
的实验室用电、动物楼的手术区；计算机网络系统用电；走道照
明、配电室照明；消防动力用电、应急照明、消防控制中心及保
负荷
25 安、消防电梯、客梯、污水泵用电等为一级负荷。一级负荷中的急
等级
诊抢救室、重症监护室、手术室、术前准备室、术后复苏室、麻醉
室等场所中涉及患者生命安全的设备及其照明用电；大型生化仪器
用电及动物楼屏蔽环境及隔离环境相关的用电负荷为一级负荷中的
特别重要负荷。
二级负荷：电子显微镜、影像科诊断用电设备；中心（消毒）供应
室、空气净化机组；贵重药品库；太平柜；采暖锅炉及换热站等；
三级负荷：其他电力负荷及一般照明。
本工程由上级开关站引来两路10KV电缆至院区高压分界室，当一路
电源发生故障时，另一路电源不应同时受到损坏，两路电源同时工
供电
26 作，互为备用。
电源
本工程选用2台柴油发电机组，主用功率为 1000KVA（800KW）作为
第三路电源，供电范围为消防负荷及重要的医疗负荷。
本工程在门急诊及住院综合楼地下一层设两座变配电室。1#变电所
供电范围为北侧住院楼、手术部北侧、门诊部分、门急诊医技病房
变配电
27 综合楼、地下车库。2#变电所供电范围为南侧住院楼、门急诊部
室
分、行政楼、动物实验室及 VIP病房楼、制冷机房、锅炉房、换热
站、地下车库。

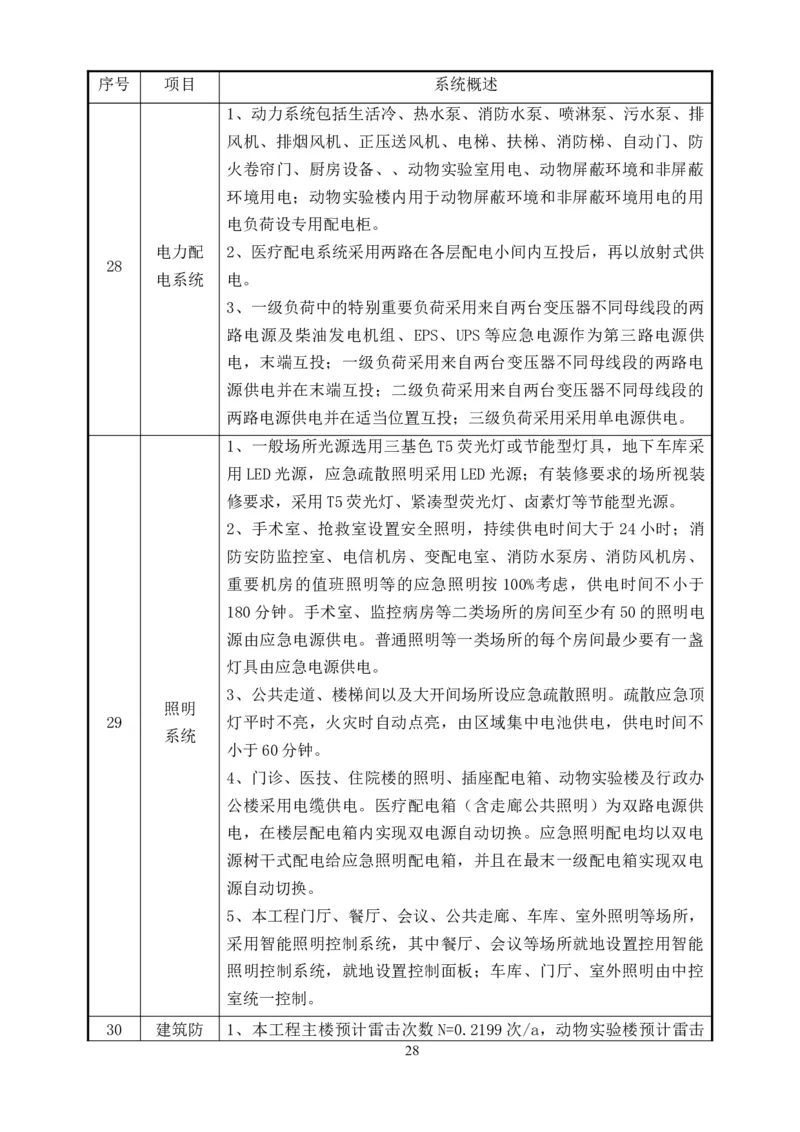

27序号 项目 系统概述
1、动力系统包括生活冷、热水泵、消防水泵、喷淋泵、污水泵、排
风机、排烟风机、正压送风机、电梯、扶梯、消防梯、自动门、防
火卷帘门、厨房设备、、动物实验室用电、动物屏蔽环境和非屏蔽
环境用电；动物实验楼内用于动物屏蔽环境和非屏蔽环境用电的用
电负荷设专用配电柜。
电力配 2、医疗配电系统采用两路在各层配电小间内互投后，再以放射式供
28
电系统 电。
3、一级负荷中的特别重要负荷采用来自两台变压器不同母线段的两
路电源及柴油发电机组、EPS、UPS 等应急电源作为第三路电源供
电，末端互投；一级负荷采用来自两台变压器不同母线段的两路电
源供电并在末端互投；二级负荷采用来自两台变压器不同母线段的
两路电源供电并在适当位置互投；三级负荷采用采用单电源供电。
1、一般场所光源选用三基色 T5荧光灯或节能型灯具，地下车库采
用LED光源，应急疏散照明采用LED光源；有装修要求的场所视装
修要求，采用T5荧光灯、紧凑型荧光灯、卤素灯等节能型光源。
2、手术室、抢救室设置安全照明，持续供电时间大于 24小时；消
防安防监控室、电信机房、变配电室、消防水泵房、消防风机房、
重要机房的值班照明等的应急照明按 100%考虑，供电时间不小于
180分钟。手术室、监控病房等二类场所的房间至少有50的照明电
源由应急电源供电。普通照明等一类场所的每个房间最少要有一盏
灯具由应急电源供电。
3、公共走道、楼梯间以及大开间场所设应急疏散照明。疏散应急顶
照明
29 灯平时不亮，火灾时自动点亮，由区域集中电池供电，供电时间不
系统
小于60分钟。
4、门诊、医技、住院楼的照明、插座配电箱、动物实验楼及行政办
公楼采用电缆供电。医疗配电箱（含走廊公共照明）为双路电源供
电，在楼层配电箱内实现双电源自动切换。应急照明配电均以双电
源树干式配电给应急照明配电箱，并且在最末一级配电箱实现双电
源自动切换。
5、本工程门厅、餐厅、会议、公共走廊、车库、室外照明等场所，
采用智能照明控制系统，其中餐厅、会议等场所就地设置控用智能
照明控制系统，就地设置控制面板；车库、门厅、室外照明由中控
室统一控制。

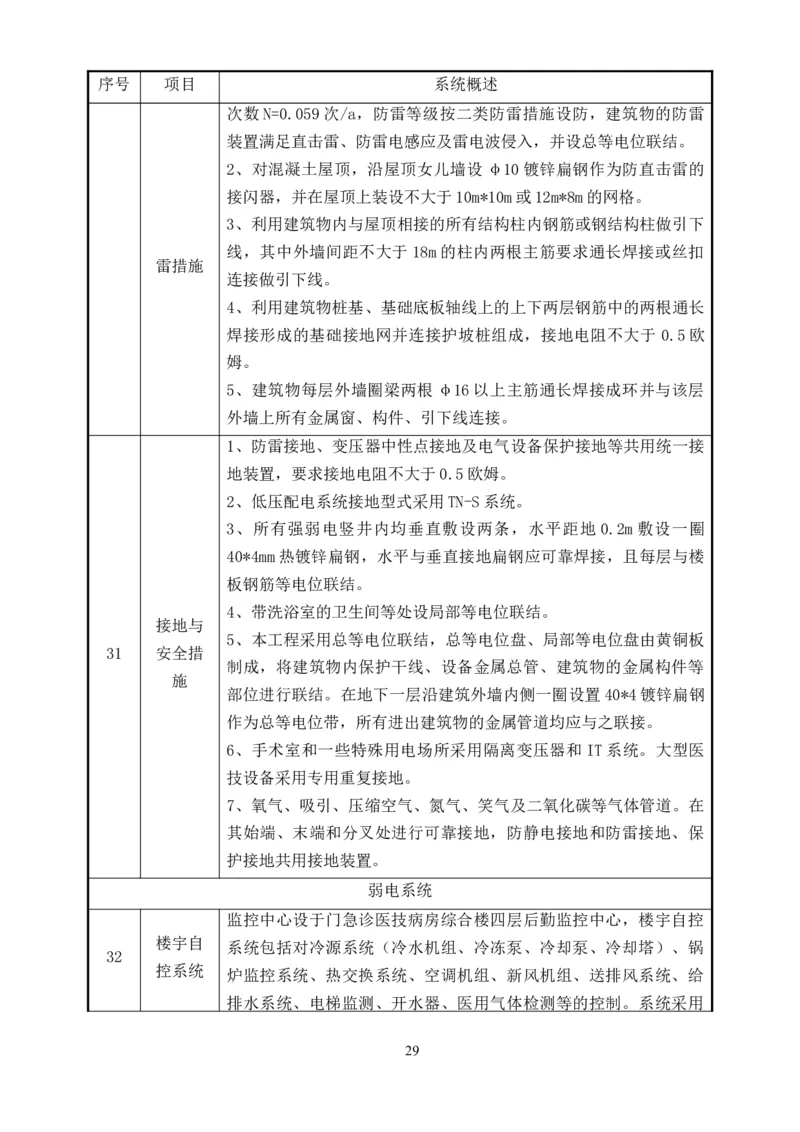

30 建筑防 1、本工程主楼预计雷击次数N=0.2199次/a，动物实验楼预计雷击
28序号 项目 系统概述
次数N=0.059次/a，防雷等级按二类防雷措施设防，建筑物的防雷
装置满足直击雷、防雷电感应及雷电波侵入，并设总等电位联结。
2、对混凝土屋顶，沿屋顶女儿墙设 φ10镀锌扁钢作为防直击雷的
接闪器，并在屋顶上装设不大于10m*10m或12m*8m的网格。
3、利用建筑物内与屋顶相接的所有结构柱内钢筋或钢结构柱做引下
线，其中外墙间距不大于 18m的柱内两根主筋要求通长焊接或丝扣
雷措施
连接做引下线。
4、利用建筑物桩基、基础底板轴线上的上下两层钢筋中的两根通长
焊接形成的基础接地网并连接护坡桩组成，接地电阻不大于 0.5欧
姆。
5、建筑物每层外墙圈梁两根 φ16以上主筋通长焊接成环并与该层
外墙上所有金属窗、构件、引下线连接。
1、防雷接地、变压器中性点接地及电气设备保护接地等共用统一接
地装置，要求接地电阻不大于0.5欧姆。
2、低压配电系统接地型式采用TN-S系统。
3、所有强弱电竖井内均垂直敷设两条，水平距地 0.2m 敷设一圈
40*4mm热镀锌扁钢，水平与垂直接地扁钢应可靠焊接，且每层与楼
板钢筋等电位联结。
4、带洗浴室的卫生间等处设局部等电位联结。
接地与
5、本工程采用总等电位联结，总等电位盘、局部等电位盘由黄铜板
31 安全措
制成，将建筑物内保护干线、设备金属总管、建筑物的金属构件等
施
部位进行联结。在地下一层沿建筑外墙内侧一圈设置40*4镀锌扁钢
作为总等电位带，所有进出建筑物的金属管道均应与之联接。
6、手术室和一些特殊用电场所采用隔离变压器和 IT系统。大型医
技设备采用专用重复接地。
7、氧气、吸引、压缩空气、氮气、笑气及二氧化碳等气体管道。在
其始端、末端和分叉处进行可靠接地，防静电接地和防雷接地、保
护接地共用接地装置。
弱电系统
监控中心设于门急诊医技病房综合楼四层后勤监控中心，楼宇自控
楼宇自
系统包括对冷源系统（冷水机组、冷冻泵、冷却泵、冷却塔）、锅
32
控系统
炉监控系统、热交换系统、空调机组、新风机组、送排风系统、给
排水系统、电梯监测、开水器、医用气体检测等的控制。系统采用
29序号 项目 系统概述
集散式控制，消防专用设备等不进入建筑设备监控系统。
公共建
能耗监测系统中心主机设于门急诊医技病房综合楼四层后勤监控中
筑能耗
33 心，以变配电监控系统为基础框架，纳入能源计量系统所采集的数
监测系
据，组成公共建筑能耗监测系统。
统
智能照 本工程智能照明控制系统，对大堂、报告厅、公共走道、停车库、
34 明控制 室外照明等进行照明控制。智能照明控制主机设置在门急诊医技病
系统 房综合楼四层后勤监控中心。
安全防范系统由视频监控系统、出入口控制系统、入侵（紧急）报
安全防 警系统、电子巡查系统、车库管理系统、火灾自动报警及消防联动
35
范系统 控制系统、安防系统集成等组成。在门急诊医技病房综合楼首层设
安防消防控制中心。
火灾自 火灾自动报警及消防联动系统由火灾自动报警系统、消防联动控制
动报警 系统、火灾应急广播及火灾警报系统、消防专用对讲电话系统、电
36 及消防 梯监视控制系统、应急照明控制系统、电气火灾监控系统、消防电
联动系 源监控系统、防火门监控系统组成。在门急诊医技病房综合楼首层
统 设置消防控制室。
信息设施系统由通信接入系统、电话交换系统、信息网络子系统、
信息设 综合布线系统、室内通讯覆盖系统、有线电视和卫星接收系统、广
37
施系统 播系统、会议系统、信息发布系统等组成。全院网络以万兆光纤为
核心，6类线到桌面，内网WIFI全院覆盖。
302.4典型平面图、立面图、剖面图
门急诊医技病房综合楼地下二层平面图
门急诊医技病房综合楼地下一层平面图
31门急诊医技病房综合楼地上二层平面图
门急诊医技病房综合楼地上首层平面图
32门急诊医技病房综合楼东立面图
门急诊医技病房综合楼西立面图
门急诊医技病房综合楼南立面图
门急诊医技病房综合楼北立面图
33门急诊医技病房综合楼1-1剖面图
门急诊医技病房综合楼2-2型剖面图
动物实验楼首层平面图
34动物实验楼东立面图
动物实验楼南立面图
35行政办公楼平面图
行政办公楼东立面图
行政办公楼北立面图
2.5工程特点、施工重点、难点分析及对策
门急诊医技病房综合楼（医疗用房）等 8项（中国医学科学院整形外科医院改扩建工程
（Ⅰ期））结合瓦屋面的坡屋顶造型，形成北京仿古建筑风格。
部分建筑屋顶采用仿古建筑单檐歇山形式，其中门急诊医技病房综合楼 1#屋顶西侧出单
檐歇山抱厦，与主殿取高度一致。门急诊医技病房综合楼南北病房部分均采用中间大歇山和
两肩相同做法的小歇山顶，并排布局形式，山墙均开敞通风，除病房楼两肩小歇山顶外，各
歇山顶均采用镂空处理，古建筑屋面板与室内屋顶板分离，檐下均为室外空间。
局部结构设计有型钢组合结构，局部构件截面复杂，异形截面结构。
36序
类 别 特点、重点、难点内容 应 对 措 施
号
（1）组建强有力的项目组织机构，配备充足优
本工程总工期仅 23 个
秀的管理人员。
月，对于功能复杂的大
1 （2）进行合理的施工部署和计划安排。
型医院项目，工期非常
（3）加强与建设、监理、设计的密切配合，将
紧张。
矛盾问题尽可能在施工前解决。
（1）在项目组织机构人员配置中选派有丰富同
等工程经验的工程技术人员（尤其在内装修、
外幕墙等专业性很强的分部分项工程方面）。
本工程质量目标为确保 （2）建立高效运行的项目质量保证体系，深刻
北京市建筑（结构）长 理解设计标准和要求，加强与设计、建设、监
城杯金质奖和北京市建 理的沟通。
管理类 2
筑（竣工）长城杯金质 （3）严格材料和成品选择、施工方案和工艺措
奖， “国家优质工程 施的制定、对高优奖分解计划的把控、加强现
奖”，质量要求高。 场质量过程控制和验收、成品保护措施，以设
计标准为依据，把好材料成品选择、现场实施
控制、成品保护三大关口，达到建设单位要
求。
（1）根据不同施工阶段进行现场平面和临设布
置，解决好道路交通、材料设备堆放和存放、
确保获得北京市“文明 机械设备进出场和堆放等问题。
3 安全样板工地”，安全 （2）严格控制噪音污染和垃圾、粉尘污染，对
文明施工要求高。 现场施工进行统一的管理协调和集中控制，以
满足工程的需要，创造良好的安全文明施工环
境和作业条件。

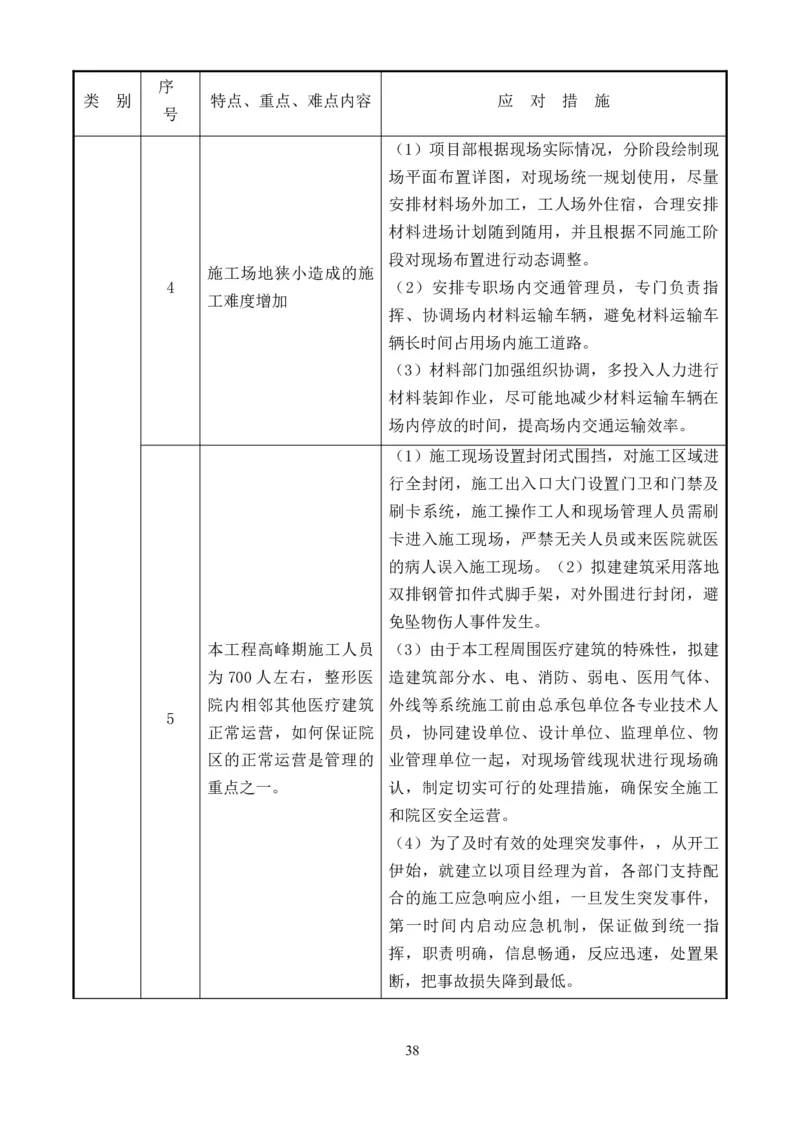

37序
类 别 特点、重点、难点内容 应 对 措 施
号
（1）项目部根据现场实际情况，分阶段绘制现
场平面布置详图，对现场统一规划使用，尽量
安排材料场外加工，工人场外住宿，合理安排
材料进场计划随到随用，并且根据不同施工阶
段对现场布置进行动态调整。
施工场地狭小造成的施
4 （2）安排专职场内交通管理员，专门负责指
工难度增加
挥、协调场内材料运输车辆，避免材料运输车
辆长时间占用场内施工道路。
（3）材料部门加强组织协调，多投入人力进行
材料装卸作业，尽可能地减少材料运输车辆在
场内停放的时间，提高场内交通运输效率。
（1）施工现场设置封闭式围挡，对施工区域进
行全封闭，施工出入口大门设置门卫和门禁及
刷卡系统，施工操作工人和现场管理人员需刷
卡进入施工现场，严禁无关人员或来医院就医
的病人误入施工现场。（2）拟建建筑采用落地
双排钢管扣件式脚手架，对外围进行封闭，避
免坠物伤人事件发生。
本工程高峰期施工人员 （3）由于本工程周围医疗建筑的特殊性，拟建
为 700 人左右，整形医 造建筑部分水、电、消防、弱电、医用气体、
院内相邻其他医疗建筑 外线等系统施工前由总承包单位各专业技术人
5
正常运营，如何保证院 员，协同建设单位、设计单位、监理单位、物
区的正常运营是管理的 业管理单位一起，对现场管线现状进行现场确
重点之一。 认，制定切实可行的处理措施，确保安全施工
和院区安全运营。
（4）为了及时有效的处理突发事件，，从开工
伊始，就建立以项目经理为首，各部门支持配
合的施工应急响应小组，一旦发生突发事件，
第一时间内启动应急机制，保证做到统一指
挥，职责明确，信息畅通，反应迅速，处置果
断，把事故损失降到最低。
38序
类 别 特点、重点、难点内容 应 对 措 施
号
（1）严格执行《危险性较大的分部分项工程安
全管理办法》（建质[2009]87 号）等相关要
求；必须严格执行《“危大”工程安全管理流
程》。
（2）建立“危大”工程台帐，“危大”工程必
须编制专项施工方案，专项施工方案必须经过
施工总承包单位技术负责人审批；需要专家论
证的，必须组织专家论证，施工总承包单位应
本工程地下二层层高 当根据论证报告修改完善专项方案，并经施工
6.8m，地下一层5.3m， 总承包单位技术负责人、项目总监理工程师签
6
脚手架支设高度高，安 字后，方可组织实施。
全管理要求高。 （3）制定“危大”工程施工关键环节控制点，
“危大”工程施工过程中，项目经理必须在岗
带班。安全负责人及技术负责人应在“危大”
工程施工关键环节进行现场旁站管理；施工总
承包单位、监理单位应组织“危大”工程分部
或分段验收，验收合格后方可进入下一道工
序。
（4）模架、脚手架工程必须严格按照方案施
工，且必须在基础验收完毕合格后方可搭设。
39序
类 别 特点、重点、难点内容 应 对 措 施
号
（1）成立专门土方领导小组，组长为项目经
理，下设保洁组，检查组，指挥组、运输组，
各组互相监督，互相协调，保证对土方施工及
土方外运进行有效的管理，保证工程的顺利实
施。
（2）提前与土方外运单位沟通，选定合格的土
方外运场地，制定合理的土方外运路线。本工
本工程土方开挖量约24 程土方将统一从项目西大门运出，项目部统一
万方，土方开挖量大， 指挥运输车辆行进线路，确保车辆运输有条不
7 对土方作业阶段施工进 絮。
行有效的管理是本工程 （3）在车辆主入口位置，设置洗车池并设专人
的一个难点。 检查对外驶车辆冲洗情况，做到冲洗彻底，车
胎、漕帮均需冲洗干净。冲洗车辆的污水不污
染市政道路。
（4）土石方的装载量不得超过车箱四周挡板的
高度，检查时以看不到土石为准。对不符合要
求的，必须退回重新装车。装车后派专人上车
拍土、压实，并用挡板或篷布覆盖，以防漏、
撒。
40序
类 别 特点、重点、难点内容 应 对 措 施
号
（1）配备专业管理人员及专家。
（2）从设计施工详图到编排施工计划和过程质
量监督等方面，协调结构、钢结构、装饰、机
电等专业分包商，使装饰效果与使用功能均达
到最佳效果。
（3）建立完善的管理体系。
（4）本工程建筑结构装饰材料档次高，施工质
8 总承包管理要求高 量要求也比较高。工程交叉施工较多，工期
紧，施工队伍较多、消防、幕墙、装修、电
梯、水电等施工交叉进行，要求工作协调配合
多。
装饰装修分包对整个工程的管理人员及材
料运输、调配、资金运筹需进行详细考虑，制
定详尽的施工组织方案。求以最先进、最可靠
的施工为业主奉献一个高质量工程。
（1）现状手术楼、VIP楼、配电室、食堂、氧
气站等在塔吊半径范围内的建筑均加设钢管脚
手架硬防护，操作时尽量避免塔吊旋转至上述
本工程现状手术楼、
建筑物上空。
VIP 楼、配电室、食
（2）从声源上降低噪声。尽量选用低噪声设备
堂、氧气站等距离基坑
和工艺，尽量选用环保型机械设备；从声源处
技术类 9 较近，施工期间做好相
安装消声器消声。
关建筑物的保护以及隔
（3）从传播途径上控制噪声。对于噪声较大的
音降噪工作，责任重
设备，如混凝土输送泵和塔吊、振动棒等，应
大。
采取吸声、隔音处理方法降低噪声，必要时设
立专用工作时间，以降低噪声，减少对上述建
筑的影响。
41序
类 别 特点、重点、难点内容 应 对 措 施
号
（1）在地基基础工程施工的整个过程中进行全
过程监测，随时掌握基坑围护结构的位移、沉
降、受力水平及周围建筑物的动态（沉降或倾
斜），以科学数据为依据，做到信息指导施
工，防患于未然。
（2）在基坑顶布置水平位移监测点，监测点距
本项目大面开挖深度
离约为20米。地基基础工程施工阶段过程中每
13m ， 基 坑 最 低 标 高
天监测一次，直至基坑回填。整个施工过程中
为-16.2m（电梯坑位
如出现异常情况或位移不稳定时，需增加监测
10 置）底板厚度 900mm，
次数。
基坑围护结构对施工过
（3）做好既有行政楼、手术楼、VIP楼的水平
程中的基坑安全影响较
位移及沉降观测点，定期对上述建筑进行沉降
大。
观测，保证周边建筑的沉降始终在允许范围之
内，不影响既有建筑的安全运营。
（4）采取紧急情况的处理、风险预案及抵抗风
险的措施，加强地基基础工程施工阶段安全防
护，为确保施工中的安全，必须加强对基坑进
行监测。
42序
类 别 特点、重点、难点内容 应 对 措 施
号

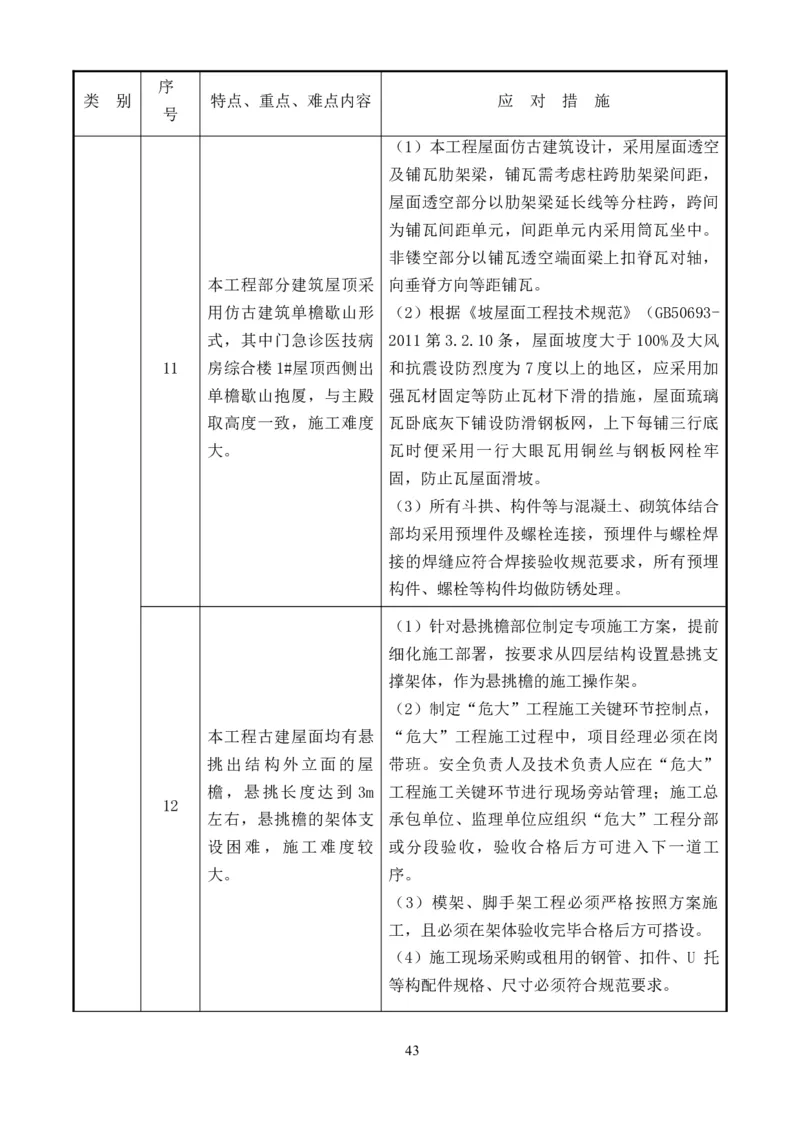

（1）本工程屋面仿古建筑设计，采用屋面透空
及铺瓦肋架梁，铺瓦需考虑柱跨肋架梁间距，
屋面透空部分以肋架梁延长线等分柱跨，跨间
为铺瓦间距单元，间距单元内采用筒瓦坐中。
非镂空部分以铺瓦透空端面梁上扣脊瓦对轴，
本工程部分建筑屋顶采 向垂脊方向等距铺瓦。
用仿古建筑单檐歇山形 （2）根据《坡屋面工程技术规范》（GB50693-
式，其中门急诊医技病 2011第3.2.10条，屋面坡度大于 100%及大风
11 房综合楼1#屋顶西侧出 和抗震设防烈度为 7度以上的地区，应采用加
单檐歇山抱厦，与主殿 强瓦材固定等防止瓦材下滑的措施，屋面琉璃
取高度一致，施工难度 瓦卧底灰下铺设防滑钢板网，上下每铺三行底
大。 瓦时便采用一行大眼瓦用铜丝与钢板网栓牢
固，防止瓦屋面滑坡。
（3）所有斗拱、构件等与混凝土、砌筑体结合
部均采用预埋件及螺栓连接，预埋件与螺栓焊
接的焊缝应符合焊接验收规范要求，所有预埋
构件、螺栓等构件均做防锈处理。
（1）针对悬挑檐部位制定专项施工方案，提前
细化施工部署，按要求从四层结构设置悬挑支
撑架体，作为悬挑檐的施工操作架。
（2）制定“危大”工程施工关键环节控制点，
本工程古建屋面均有悬 “危大”工程施工过程中，项目经理必须在岗
挑出结构外立面的屋 带班。安全负责人及技术负责人应在“危大”
檐，悬挑长度达到 3m 工程施工关键环节进行现场旁站管理；施工总
12
左右，悬挑檐的架体支 承包单位、监理单位应组织“危大”工程分部
设困难，施工难度较 或分段验收，验收合格后方可进入下一道工
大。 序。
（3）模架、脚手架工程必须严格按照方案施
工，且必须在架体验收完毕合格后方可搭设。
（4）施工现场采购或租用的钢管、扣件、U 托
等构配件规格、尺寸必须符合规范要求。
43序
类 别 特点、重点、难点内容 应 对 措 施
号
施工中注意取、弃土（渣）场的选址，对
施工废水进行处理并达标排放。不在敏感区域
13 装饰环保、水保要求高 内及附近设置取弃土（渣）场、施工便道、施
工机械冲洗维修站点等临时设施。实训点建设
周围有花椒地，应着重保护周围环境。
3 施工部署
3.1施工管理目标
3.1.1工期管理目标
本工程计划开工日期2018年05月28日开工，计划2020年4月16日竣工，共690日历
天。
3.1.2质量管理目标
确保北京市建筑（结构）长城杯金质奖、北京市建筑（竣工）长城杯金质奖和“国家优
质工程奖”。
3.1.3安全管理目标
确保北京市绿色施工文明安全样板工地。
3.1.4消防管理目标
火灾事故为零。
3.1.5绿色施工管理目标
依据京环发（2015）5号，施工工地扬尘管理达到优秀等级。
3.1.6 CI管理目标
CI示范。
3.1.7技术管理目标
44施工中坚持方案先行和无交底不施工原则，及时完善施工资料，并积极开展双优化工作。
在原有设计基础上，对局部施工图进行优化设计的工作，使原有设计更合理、更经济、更安
全、更便于施工；在对项目实施条件及设计文件充分了解的基础上，在保证质量、工期、安
全的前提下，通过采用“四新技术”，形成新的更完善，更先进，更合理的方案，实现降本
增效。
3.1.8降低成本目标
成本降低率达到2%。
3.1.9BIM应用管理目标
北京市建筑信息模型（BIM）应用示范工程，按合同要求，向甲方移交BIM运维管理平台。
3.2组织机构
3.2.1组织机构图
组织机构图
3.2.2岗位职责
序 岗 位 名
职 责
号 称
1、参与策划项目总承包管理组织机构的构成并配备人员，制定规
项目经理
1 章制度，明确总承包部有关人员和各分包商的职责，领导总承包
李松岷
部开展各项施工工作。

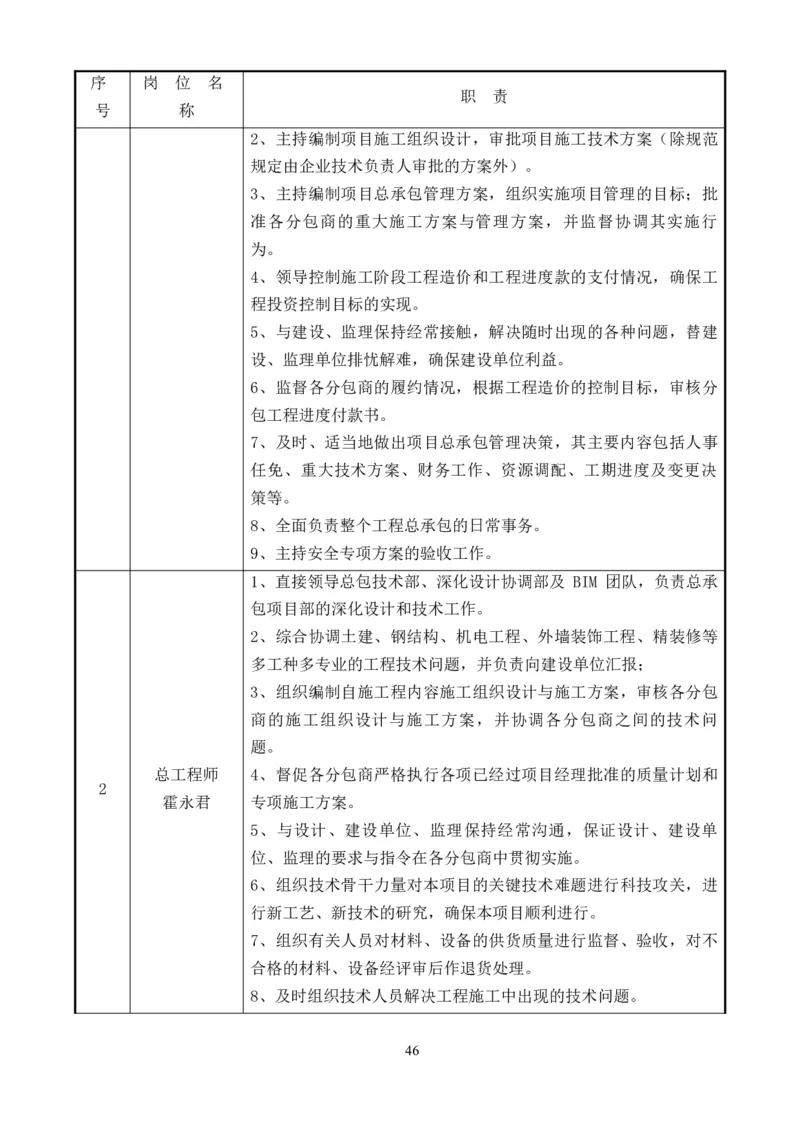

45序 岗 位 名
职 责
号 称
2、主持编制项目施工组织设计，审批项目施工技术方案（除规范
规定由企业技术负责人审批的方案外）。
3、主持编制项目总承包管理方案，组织实施项目管理的目标；批
准各分包商的重大施工方案与管理方案，并监督协调其实施行
为。
4、领导控制施工阶段工程造价和工程进度款的支付情况，确保工
程投资控制目标的实现。
5、与建设、监理保持经常接触，解决随时出现的各种问题，替建
设、监理单位排忧解难，确保建设单位利益。
6、监督各分包商的履约情况，根据工程造价的控制目标，审核分
包工程进度付款书。
7、及时、适当地做出项目总承包管理决策，其主要内容包括人事
任免、重大技术方案、财务工作、资源调配、工期进度及变更决
策等。
8、全面负责整个工程总承包的日常事务。
9、主持安全专项方案的验收工作。
1、直接领导总包技术部、深化设计协调部及 BIM 团队，负责总承
包项目部的深化设计和技术工作。
2、综合协调土建、钢结构、机电工程、外墙装饰工程、精装修等
多工种多专业的工程技术问题，并负责向建设单位汇报；
3、组织编制自施工程内容施工组织设计与施工方案，审核各分包
商的施工组织设计与施工方案，并协调各分包商之间的技术问
题。
总工程师 4、督促各分包商严格执行各项已经过项目经理批准的质量计划和
2
霍永君 专项施工方案。
5、与设计、建设单位、监理保持经常沟通，保证设计、建设单
位、监理的要求与指令在各分包商中贯彻实施。
6、组织技术骨干力量对本项目的关键技术难题进行科技攻关，进
行新工艺、新技术的研究，确保本项目顺利进行。
7、组织有关人员对材料、设备的供货质量进行监督、验收，对不
合格的材料、设备经评审后作退货处理。
8、及时组织技术人员解决工程施工中出现的技术问题。

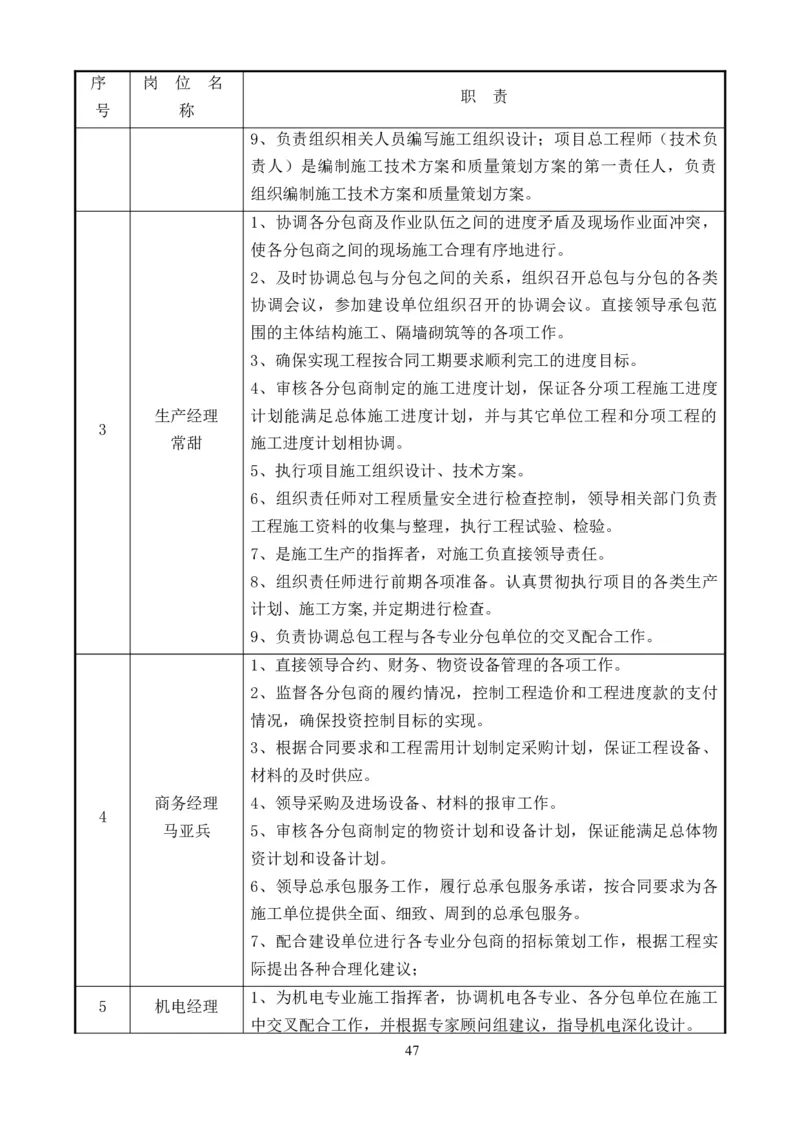

46序 岗 位 名
职 责
号 称
9、负责组织相关人员编写施工组织设计；项目总工程师（技术负
责人）是编制施工技术方案和质量策划方案的第一责任人，负责
组织编制施工技术方案和质量策划方案。
1、协调各分包商及作业队伍之间的进度矛盾及现场作业面冲突，
使各分包商之间的现场施工合理有序地进行。
2、及时协调总包与分包之间的关系，组织召开总包与分包的各类
协调会议，参加建设单位组织召开的协调会议。直接领导承包范
围的主体结构施工、隔墙砌筑等的各项工作。
3、确保实现工程按合同工期要求顺利完工的进度目标。
4、审核各分包商制定的施工进度计划，保证各分项工程施工进度
生产经理 计划能满足总体施工进度计划，并与其它单位工程和分项工程的
3
常甜 施工进度计划相协调。
5、执行项目施工组织设计、技术方案。
6、组织责任师对工程质量安全进行检查控制，领导相关部门负责
工程施工资料的收集与整理，执行工程试验、检验。
7、是施工生产的指挥者，对施工负直接领导责任。
8、组织责任师进行前期各项准备。认真贯彻执行项目的各类生产
计划、施工方案,并定期进行检查。
9、负责协调总包工程与各专业分包单位的交叉配合工作。
1、直接领导合约、财务、物资设备管理的各项工作。
2、监督各分包商的履约情况，控制工程造价和工程进度款的支付
情况，确保投资控制目标的实现。
3、根据合同要求和工程需用计划制定采购计划，保证工程设备、
材料的及时供应。
商务经理 4、领导采购及进场设备、材料的报审工作。
4
马亚兵 5、审核各分包商制定的物资计划和设备计划，保证能满足总体物
资计划和设备计划。
6、领导总承包服务工作，履行总承包服务承诺，按合同要求为各
施工单位提供全面、细致、周到的总承包服务。
7、配合建设单位进行各专业分包商的招标策划工作，根据工程实
际提出各种合理化建议；
1、为机电专业施工指挥者，协调机电各专业、各分包单位在施工
5 机电经理
中交叉配合工作，并根据专家顾问组建议，指导机电深化设计。
47序 岗 位 名
职 责
号 称

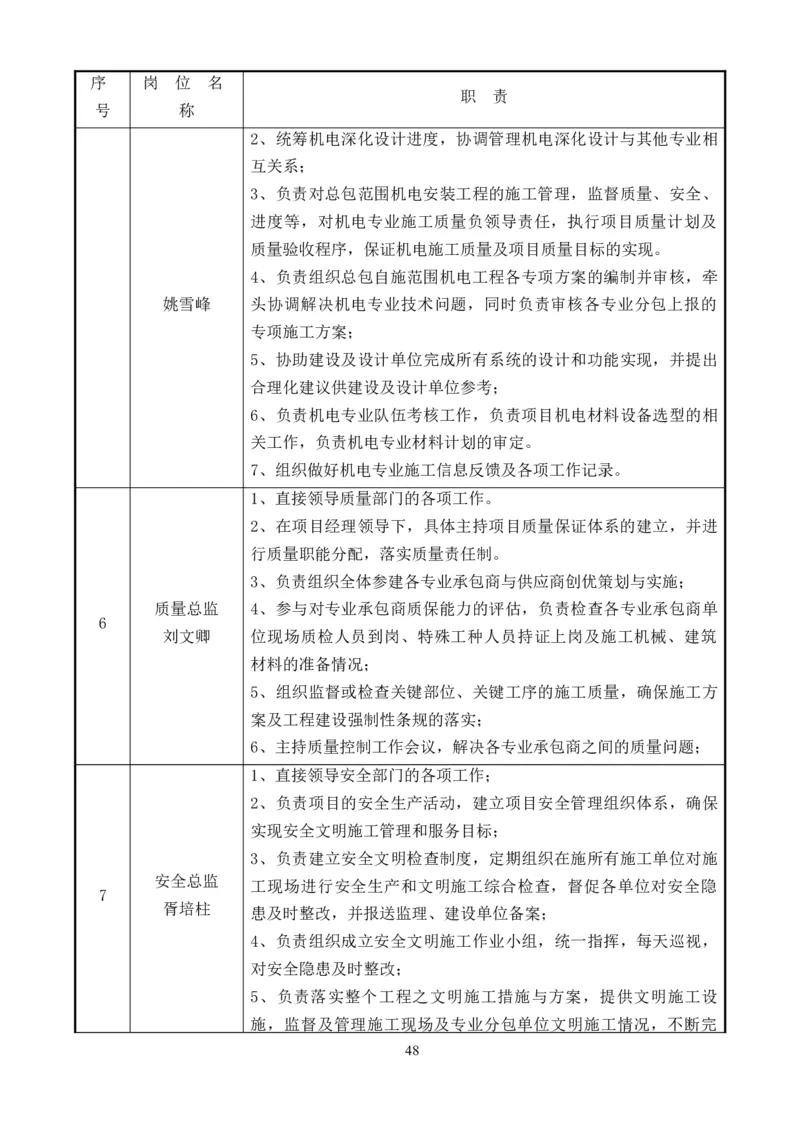

2、统筹机电深化设计进度，协调管理机电深化设计与其他专业相
互关系；
3、负责对总包范围机电安装工程的施工管理，监督质量、安全、
进度等，对机电专业施工质量负领导责任，执行项目质量计划及
质量验收程序，保证机电施工质量及项目质量目标的实现。
4、负责组织总包自施范围机电工程各专项方案的编制并审核，牵
姚雪峰 头协调解决机电专业技术问题，同时负责审核各专业分包上报的
专项施工方案；
5、协助建设及设计单位完成所有系统的设计和功能实现，并提出
合理化建议供建设及设计单位参考；
6、负责机电专业队伍考核工作，负责项目机电材料设备选型的相
关工作，负责机电专业材料计划的审定。
7、组织做好机电专业施工信息反馈及各项工作记录。
1、直接领导质量部门的各项工作。
2、在项目经理领导下，具体主持项目质量保证体系的建立，并进
行质量职能分配，落实质量责任制。
3、负责组织全体参建各专业承包商与供应商创优策划与实施；
质量总监 4、参与对专业承包商质保能力的评估，负责检查各专业承包商单
6
刘文卿 位现场质检人员到岗、特殊工种人员持证上岗及施工机械、建筑
材料的准备情况；
5、组织监督或检查关键部位、关键工序的施工质量，确保施工方
案及工程建设强制性条规的落实；
6、主持质量控制工作会议，解决各专业承包商之间的质量问题；
1、直接领导安全部门的各项工作；
2、负责项目的安全生产活动，建立项目安全管理组织体系，确保
实现安全文明施工管理和服务目标；
3、负责建立安全文明检查制度，定期组织在施所有施工单位对施
安全总监
工现场进行安全生产和文明施工综合检查，督促各单位对安全隐
7
胥培柱
患及时整改，并报送监理、建设单位备案；
4、负责组织成立安全文明施工作业小组，统一指挥，每天巡视，
对安全隐患及时整改；
5、负责落实整个工程之文明施工措施与方案，提供文明施工设
施，监督及管理施工现场及专业分包单位文明施工情况，不断完
48序 岗 位 名
职 责
号 称
善文明施工管理措施，使整个施工现场处于安全有序合法的施工
状态；
6、进行施工现场的标准化管理，确保本工地达到安全文明工地标
准。
1、负责项目施工技术管理、施工组织设计及施工技术方案编制、
图纸会审和变更洽商的核定，试验检测及总分包商的资料收集和
整理工作。
2、进行分包商施工方案审定，材料设备选型和审核，统筹分包工
程的设计变更和技术核定工作；参与相关分包商和供应商的选
择。
8 技术部 3、参与编制项目质量计划、项目职业健康安全管理计划、环境管
理计划；负责技术资料及声像资料的收集及整理工作；与质量部
密切配合，参与项目阶段交验和竣工交验，共同负责创优活动。
4、协助项目总工程师进行新技术、新材料、新工艺在本项目的推
广和科技成果的总结。
5、管理混凝土试块制作、养护、试验及钢筋等原材料的取样、送
试等工作，以及试验资料的收集整理。
1、执行ISO9000体系，检查施工方案中质量措施的执行情况。
2、核查进场建筑材料、设备、构件、配件质量，组织对进场的专
业承包商供应的材料、设备进行检验和复验；
3、定期进行全面质量检查，每周或每双周组织全体分包对在建工
程进行全面质量检查，形成质量检查记录，向建设、监理单位报
告；
4、组织编制项目质量计划及质量目标的分解落实，编制质量奖惩
9 质量部
责任制度并监督实施、过程控制和日常管理。
5、负责协调不同标段、不同综合专业工程承包商之间连接交界
面/线的施工计划及工序，对其交界面线整体工程质量负责；
6、组织结构阶段和竣工验收工作，并进行交验技术资料和质量记
录的整理、分装；
7、负责收集、保管并汇总各类成品及施工中形成的质保书、标准
文件和相关资料；
1、落实主体结构的生产组织、进度计划，实施施工方案、工序协
10 工程部
调、质量控制等工作。
49序 岗 位 名
职 责
号 称
2、负责具体组织和完成项目开工前期现场准备工作，包括各类临
建设施。
3、编制职责范围内工程的物资需求计划。
4、负责职责范围内的施工质量、安全和进度的管理工作，负责对
总包自施范围的分包进行施工指导；
5、负责协调施工范围内结构、机电、外墙、装修等所有专业的统
筹协调及工序交接等工作；
6、负责现场垃圾处理、厕所等文明施工措施的实施和管理；
1、负责项目安全生产、文明施工和环境保护工作。
2、组织员工的入场教育、监督、考核工作及周安全例会。
3、落实项目安全防护、消防方案和安全施工专项方案，并组织实
施研究项目施工潜伏性危险及预防方法，预计所需安全措施费
用。
4、OHSAS18001职业安全卫生体系的管理与监督责任部门。
11 安全部 5、收集整理安全生产日志和文明施工资料，并管理安全物资、用
品等。
6、监督实施项目职业健康安全管理计划、环境管理计划。
7、负责指导、监督、检查专业分包商及劳务分包商的专职安全生
产管理机构的建立、安全管理人员的落实以及安全管理工作的开
展情况，并确保专业分包商及劳务分包商的专职安全管理人员正
常履职；
1、参与合约协调与结算，按期提供项目经济活动分析表，具体负
责项目成本控制。负责编制工程变更、洽商费用计算与报批。
2、向建设、监理单位上报请款单及专业承包商付款工作。
12 商务部 3、负责项目合同管理、造价确定以及二次经营等事务的日常工
作。
4、配合建设单位进行各专业分包商的招标策划工作，根据要求完
成相应商务文件；
1、负责编制现场临水临电布置方案，并根据施工进度及时进行调
整；
13 机电部
2、负责编制总包范围给排水和消防水的施工专项方案，并监督实
施；
3、负责审核各专业分包的专项施工方案，并根据建设单位、总包
50序 岗 位 名
职 责
号 称
等要求提出相应合理化建议；
4、负责总包范围机电施工的资料收集和整理，并负责协调机电各
专业承包商的资料汇总；
5、负责自施范围机电竣工图纸的绘制，并配合做好竣工资料的整
理汇总；
6、进行机电专业的预留预埋工作以及防雷接地的安装工作；
7、负责职责范围内的工作与土建等其他专业的协调配合；
8、作好临水、临电平面布置及日常维护工作；
9、编制职责范围内工程的劳动力及物资需求计划；
1、负责项目物资设备采购和供应工作，负责与采购供应支持的协
调联系工作。
2、编制物资采购计划、进场计划，配合财务编制资金计划。
14 物资部 3、编制项目物资领用管理制度和日常管理工作。
4、进行物资进出库管理和仓储管理，统一策划材料的标识。
5、监督检查所有进场物资的质量，作好质量保证资料的收集整理
工作。
1、负责项目内部、与公司总部的信息沟通。
2、负责与建设、监理单位等的对外文函的发放、建档工作。
3、负责办公与生活区的管理，如办公用品、二场地的饮食卫生、
住宿和流行性疾病预防。
15 办公室 4、负责落实民扰处理措施，负责发放扰民补贴等工作。
5、负责总包自施范围内的农民工劳动合同管理，并协调各专业分
承包商做好相关劳资管理工作；
6、负责对施工全过程进行影像记录，并将记录成果移交建设单位
及政府有关部门；
1、负责建立消防安全责任制度，确定消防安全责任人，制定用
火、用电、使用易燃易爆材料等各项消防安全管理制度和操作规
程；
16 消防保卫部
2、负责编制项目应急演练总计划，编制专项应急演练方案，定期
组织演练；
3、负责建立人员进出工地专门通道；
4、负责在工地各出入口、工地围墙位置、重要机房与主要或特殊
51序 岗 位 名
职 责
号 称
施工部位，建立视频监控系统，并应随工程进展调整；
5、负责安排现场保安24小时巡逻检查工地，保障工地避免受到人
为恶意破坏、被盗窃、被抢劫等恶性事件发生；
3.3总体施工安排
3.3.1施工部署原则
1、满足合同工期、质量目标原则：在本工程实施过程中需要及时安排土方回填，克服季
节性施工给工期带来的压力和影响，合理安排机电安装与主体结构、装修与机电交叉施工，
保证本工程按期、按质竣工。
2、满足科技原则：结合本工程特点，有针对性的引用、推广“四新”技术，完成 BIM应
用管理目标。
3、满足经济原则：由于本工程暂估价项目众多，对于工程成本控制提出较高要求，因此
在编制施工方案、组织现场施工等各环节上，都要进行更为精准的计算。
4、先地下后地上、先结构后装修、先土建后安装。在基础完成后要及时进行现场再规划，
初装修插入后要及时安排机电工程的配合施工。
3.3.2施工流程
52门急诊医技病房综合楼、动物实验楼施工流程简图
单体施工顺序：
新建建筑门急诊医技病房综合楼、动物实验楼自开工伊始即同时施工，在新建建筑装饰
装修施工阶段时同步改造行政楼、污水处理站，在室外工程施工时同步施工门卫。
流水段划分的原则：
根据施工工序数量、各流水段结构形式以及每一流水段施工面积，在保证工期顺利进行
的前提下，合理划分流水段，确保人员安排科学合理，材料供应及时并满足现场施工需要，
提高非实体性材料的循环利用率。
根据本工程结构形式、图纸中后浇带位置、现场混凝土供应能力、设备的配备、材料投
入及劳动力情况，合理划分流水段。工程为现浇混凝土结构，地下部分单层面积约 16000多
平米，如划分成10个流水段，每段约1600平米左右，流水方向详见第3.4节：施工分区、流
水段划分。
3.3.3实现工程目标的技术措施
1、施工进度计划的编制必须符合本工程施工工期的要求。
532、施工进度计划的编制必须充分考虑、均衡地利用各种资源。
3、采用小流水作业，保证施工管理程序化、标准化，并有利于提高工人的工作效率。
3.3.4主要分包单位的选择和管理
拟选用与我公司长期合作、信誉良好、履约能力强的劳务分包单位。劳务队伍选择情况
如下表：
序号 分项工程 拟选专业分包、劳务分包
1 土护降工程 2家
2 混凝土结构工程 1家
3 钢结构工程 1家
4 二次结构及初装修工程 2家
5 精装修工程 1家
6 医疗气体工程 1家
7 机电工程 1家
8 专业机电工程 2家
9 外幕墙工程 1家
3.4施工分区、流水段划分
1、流水段划分的原则
门急诊医技病房综合楼单体共分为10个流水段交替施工（划分参见下节），流水段一段
~十段面积依次为：1724m2、1453m2、1699m2、1302m2、974m2、1031m2、1733m2、1571m2、
1724m2、1091m2，其余单体单层面积较小，无需划分流水段。
2、流水段的划分的布置图（基础阶段，结构阶段，装饰装修阶段）
（1）基础及地下结构阶段流水段划分（6-5-7-3-4-1-10-2-8-9段顺序依次推进）
（2）地上结构阶段流水段划分（10-1-3-4-7-12-9-2-5-6-13-11-8段顺序依次推进）
54（3）装修阶段流水段划分（1-2-3-4段顺序依次推进）
3.5.施工进度计划
1、施工总控进度计划及编制说明
本工程计划开工时间2018年05月28日，计划竣工时间2020年04月16日，总工期690
天。详见施工总控进度计划表。
2、施工进度关键线路
根据合同、工程量、投入的资金及劳动力确定，本工程的关键线路桩基工程→土方工程
（2018.05.28）→地下结构工程（2018.09.09）→地上结构工程（2018.12.06）→二次砌筑
工 程 （ 2019.01.06 ） → 内 外 装 饰 装 修 工 程 （ 2019.02.24 ） → 室 外 市 政 景 观 工 程
55（2019.05.10）。
3、施工阶段目标控制计划
施工工序 施工时间 开始时间 结束时间
一、支护、土方工程 110d 2018.05.28 2018.09.14
二、地下主体结构工程 88d 2018.09.09 2018.12.05
基础清槽 12d 2018.09.09 2018.09.20
垫层浇筑、测量放线 10d 2018.09.14 2018.09.23
防水保护墙、防水层及保护
10d 2018.09.17 2018.09.26
层施工、放线
基础底板施工 25d 2018.09.22 2018.10.16
B2层 25d 2018.10.17 2018.11.10
B1层 25d 2018.11.11 2018.12.05
三、地上主体结构工程 110d 2018.12.06 2019.03.25
首层 15d 2018.12.06 2018.12.20
F2 ~F3层 30d 2018.12.21 2018.01.19
F4层及出屋面房间及屋脊结
30d 2019.02.24 2019.03.25
构施工
四、地下主体结构验收 1d 2019.01.05 2019.01.05
五、地上主体结构验收 1d 2019.04.25 2019.04.25
六、地下室防水、保护层及
28d 2018.11.21 2018.12.18
土方回填
七、屋面工程 33d 2019.05.10 2019.06.11
八、二次结构工程 99d 2019.01.06 2019.04.14
九、室内装饰装修工程 285d 2019.02.24 2019.12.05
十、幕墙工程 120d 2019.03.26 2019.07.23
十一、室内机电工程 549d 2018.09.22 2020.03.23
十二、电梯工程 180d 2019.04.26 2019.10.22
十三、室外工程 25d 2019.05.10 2019.06.03
十四、竣工清理、综合调试 23d 2020.03.24 2020.04.15
十五、竣工验收 1d 2020.04.16 2020.04.16
3.6总体资源配置
3.6.1主要实体工程量
项目 单位 数量 备注
56项目 单位 数量 备注
开挖土方 m3 249732 /
土方工程
回填土方 m3 37230 /
地下 m2 571.79 1.2+1.2三元乙丙丁基橡胶
4厚铜复合胎基改性沥青
地下 m2 955.19
SBS+柔性防水层
防水工程
地下 m2 31987 4+4SBS改性沥青防水卷材
屋面 m2 4392 聚合物水泥基防水涂料
卫生间 m2 246 聚氨脂涂膜防水
防水混凝土 m3 20493
地下
普通混凝土 m3 27317 ——
混凝土工程
普通混凝土 m3 14614
地上
高强混凝土 m3 3672 指C50以上
地下 m2 —— ——
模板工程
地上 m2 —— ——
地下 t 6593 ——
钢筋工程
地上 t 3222 ——
地下 t 12.1 ——
钢结构工程
地上 t 20.15 ——
地下 m3 5160
砌体工程 加气混凝土砌块
地上 m3 10806
墙面抹灰 m2 ——
细石混凝土地面 m2 29116
橡胶卷材地面 m2 12487
地毯 m2 361.83
铺地面砖楼地面 m2 37297
根据工程具体情况，做适当
装修工程 内檐 吸声板墙面 m2 1405
调整。
面砖墙面 m2 738.73
涂料墙面 m2 57627
轻钢龙骨墙面 m2 3370
瓷砖地面 m2 11541
石材地面 m2 423
57防静电架空地板 m2 351.2
地毯地面 m2 1380
涂料顶棚 m2 4590
纸面石膏板顶棚 m2 3239
铝方格栅顶棚 m2 414.1
吸声板顶棚 m2 3642.56
门窗 m2 2290
外檐
石材幕墙 m2 4642
3.6.2施工资源配置计划
581、主要劳动力计划及劳动力曲线
劳动力计划表
59劳动力曲线图
602、主要机械配置计划
各阶段主要施工机械计划表
项目 机械名称 机械型号 数量 进场时间 退场时间
2018.06.1 2018.09.0
挖土机 日立300 4台
9 6
2018.06.1 2018.09.0
自卸汽车 斯太尔 40辆
9 6
2018.05.2 2018.08.1
汽车吊 QY150V633 1辆
0 1
2018.05.2 2018.08.1
履带起重机 QUY100 2辆
0 1
基础阶段
2018.05.2 2018.08.1
旋挖钻机 SP120 2台
0 1
2018.05.2 2018.08.1
泥浆搅拌机 JI-400（A） 2台
0 1
2018.05.2 2018.08.1
锚杆钻机 建研MG97型 3台
0 1
2018.05.2 2018.08.1
砼喷射泵 PZ-5 5台
0 1
2018.09.0 2019.08.1
塔吊（1、3#） TC6515 R=65米 2台
4 1
2018.09.0 2019.08.1
塔吊（2、4#） TC5613 R=56米 2台
4 1
2019.05.2 2019.08.1
塔吊（5#） TC5013 R=40米 1台
8 1
2019.03.2 2020.01.0
施工电梯 SC200/200 3台
结构阶段 3 8
2018.08.1 2018.12.1
施工电梯 SC200 1台
4 7
2018.09.0 2019.01.3
套丝机 / 6台
4 1
2018.09.0 2019.01.3
钢筋加工设备 / 6套
4 1
木工加工设备 / 4套 2018.09.0 2019.01.3
61项目 机械名称 机械型号 数量 进场时间 退场时间
4 1
2018.09.0 2019.01.3
空压机 3V-0.6/7B 6台
4 1
2018.09.0 2019.01.3
平板振动器 ZB110-50 4台
4 1
2018.09.0 2019.01.3
插入式振动器 ZN50 24台
4 1
2018.09.0 2019.01.3
电焊机 / 5台
4 1
2018.09.0 2019.01.3
地泵 HBT60 2台
4 1
2018.09.0 2019.01.3
打夯机 / 10台
4 1
电动套丝机 2018.09.0 2019.01.3
2寸、3寸 4台
4 1
砂轮切割机 2018.09.0 2019.01.3
SJ21 3台
4 1
电动液压煨弯机 2018.09.0 2019.01.3
DWG-2寸 2台
4 1
液压开孔机 2018.09.0 2019.01.3
Y型-8型 2台
4 1
手电钻 2018.09.0 2019.01.3
Ф6-Ф12 20台
4 1
电锤 2018.09.0 2019.01.3
Ф8-Ф25 15台
4 1
交直流电焊机 2018.09.0 2019.01.3
ZXE500-400 4台
4 1
电缆压接钳 2018.09.0 2019.01.3
VTC-95～240 10台
4 1
手动弯管器 2018.09.0 2019.01.3
32以下 5台
4 1
管道疏通机 JG-180 2台
2018.09.0 2019.01.3
62项目 机械名称 机械型号 数量 进场时间 退场时间
4 1
滚槽机及其尾架 2018.09.0 2019.01.3
/ 2台
（沟槽连接用） 4 1
液压铆钉机 2018.09.0 2019.01.3
0.5-1.6mm TB-16 5台
4 1
2019.03.2 2020.01.0
射钉枪 / 18把
3 1
2019.03.2 2020.01.0
石材切割机械 / 8套
3 1
2019.03.2 2020.01.0
万能木工圆锯 MJ225 8台
3 1
2019.03.2 2020.01.0
平压两用刨 MQ206 6台
3 1
2019.03.2 2020.01.0
手电刨 / 10只
3 1
2019.03.2 2020.01.0
打蜡机 / 4台
3 1
2019.03.2 2020.01.0
曲线锯 / 12台
装修阶段 3 1
2019.03.2 2020.01.0
电锤 喜利得 6把
3 1
2019.03.2 2020.01.0
自攻钻 / 12把
3 1
2019.03.2 2020.01.0
角磨机 / 6把
3 1
2019.03.2 2020.01.0
手提磨石机 ZIMJ100 6把
3 1
2019.03.2 2020.01.0
木线条成型机械 / 6台
3 1
2019.03.2 2020.01.0
喷涂机械 / 10套
3 1
手持圆锯 / 10把
2019.03.2 2020.01.0
63项目 机械名称 机械型号 数量 进场时间 退场时间
3 1
2019.03.2 2020.01.0
砂轮切割机 / 6台
3 1
2019.03.2 2020.01.0
砂浆搅拌机 JS500 4台
3 1
4 施工现场平面布置
4.1现场情况说明
本项目位于北京市八大处33号院内。现为中国医学科学院整形外科医院，目前在使用的
建筑物密集，部分建筑尚未拆，场地环境条件复杂。
4.2施工现场平面图设计布置原则
1、现场围挡
施工现场的四周要设置不低于1.8m高的围挡，以便封闭施工。
2、现场大门
施工现场要根据工程实际需求，设置一个8m宽金属大门；主要人员进出口要设置门禁系
统。
3、生活区和办公区布置在施工现场南侧，分包办公室、库房、施工材料堆放区及加工区
布置在现有行政楼南侧，现场临时厕所设置在材料加工区附近和行政楼北侧。
项目部设置一览表
序号 名称 单位 建筑面积 高度 层数 备注
1 办公室 m2 630 8.688m 3 管理人员用、箱房三层
2 总包宿舍 m2 630 8.688m 3 管理人员用、箱房三层
3 总包食堂 m2 140 5.300m 1 总包宿舍西侧，活动板房
4 工人宿舍 m2 1140 9.784m 3 施工工人用、活动板房
5 工人生活用房 m2 202 3.530 1 卫生间、淋浴室、盥洗室等
6 门卫1 m2 18 2.930 1 施工现场西侧大门
7 门卫2 m2 18 2.930 1 施工现场北侧大门
8 办公室 m2 280 5.792 2 甲方办公室，箱房二层
4、大型机械选择。
挖土机选择4台日立300，汽车吊选择QY150V633,履带起重机选择2辆QUY100，旋挖钻
机选择2台SP120，塔吊选择 2 台 TC6515R=65、2 台 TC5613R=65、一台 TC5013R=40，3 部
SC200/200施工电梯，1部SC200施工电梯，混凝土浇筑以地泵结合布料杆为主，汽车泵为辅。
5、地下结构施工阶段
64该施工阶段主要包括基础底板至正负零部位的钢筋混凝土结构施工等，主要加工场地钢
筋加工棚及木工加工棚均设置在拟建门急诊医技病房综合楼东侧、北侧及南侧，为方便材料
运输，钢筋成品堆放区、模板堆放区及架体材料堆放区紧邻加工棚布置，在拟建门急诊医技
病房综合楼南侧。临时厕所设置在拟建门急诊医技病房综合楼东南侧。隔离室、养护室、试
验室封闭垃圾站设置在拟建门急诊医技病房综合楼西南侧，并在东侧设置周转料场、架体材
料堆放区和机电加工及堆放区满足施工要求。
6、地上结构施工阶段
此阶段各单体地下室外墙防水回填土施工完毕后，重新调整场区内临时道路，施工现场
东侧临时道路南北接通形成环路。楼边临时料场不作调整。
7、装饰装修施工阶段
装饰装修施工阶段现场布置不做重大变化，只对现场料场范围及堆放材料做局部调整及
增设砂浆罐及施工电梯。南侧架体堆放区改为室内外装修材料临时堆放区，钢筋加工棚及钢
筋成品堆放区改为幕墙材料堆放区及砌筑材料堆放区，木加工棚等改为专业材料堆放区及装
修材料堆放区，为减少运输距离将上述料场均围绕施工电梯布置。
4.3施工现场准备
开工前到有关部门办理安全施工许可证、临建规划许可证，并与当地环卫、消防、街道
办事处、派出所等政府部门取得联系，并建立良好的合作关系。
4.3.1施工水源、电源、热源准备计划
按照现场平面布置图部署临建、临电及临水。
1、临水
（1）临时用水水源设计：本工程临时用水引自现场东侧的市政水源。水源接入现场后加
水表计量，给水主管道采用DN100的临时消防管沿道路枝状布置。
（2）消火栓系统用水量：本工程设计同一时间内火灾发生次数为1次，室外消火栓系统
用水量为30L/S，室内消火栓用水量设计为20L/S，消火栓系统总用水量为50L/S。
（3）室内、外消火栓系统设计：室外消火栓设计采用低压消防给水系统，按不大于 100m
的间距布置4个室外消火栓。室内消火栓系统采用临时高压消防给水系统，按一股充实水柱
到达任何部位考虑。室内消火栓设计采用19mm喷嘴，Ф65栓口，25m长麻质水龙带。
（4）生活／生产给水系统：根据需要由现场消防主管预留甩口，分别供给试验室、食堂
以及工人厕所和管理人员卫生间及生产等用水。施工现场各预留用水点的支管不单设阀门井，
只在入户后的立管上设阀门控制。
（5）排水系统：本方案设计污／废水合流排放。食堂的污/废水先经过隔油池处理，厕
所的污／废水先排入化粪池处理，然后接至现场附近的市政排水管网。化粪池施工具体参见
华北标91SB3（排水工程）。
（6）管材设计：室内、外消防给水管及生产用水管道采用焊接钢管，排水系统采用排水
铸铁管。
652、临电
（1）建设单位在施工现场提供630KVA箱式变压器一台。
（2）本工程临时用电系统采用 TN-S三相五线制接零保护系统供电，采用三级配电、二
级漏电保护。
（3）临时用电设施标识符合临时用电相关规范，所使用的电线电缆、配电箱柜及元器件
均必须满足国家标准的3C认证要求。
（4）一级柜，二级箱周围用围档防护。一级柜、二级箱设置依据用电负荷就近设置，总
包负责一级柜、二级箱设置，二级箱至三级箱的线路敷设及三级箱配置由各专业分包负责。
现场大型用电设备和重要负荷（如消防泵、塔吊、履带起重机、反循环钻机等）由一级柜直
接供给设备专用配电箱，消防泵电源及控制信号配合水专业，根据现场情况定位，电源引入
采取在控制开关上端接入。
（5）火灾及其它紧急情况时切断所有非安全照明或逃生照明和消防泵以外现场用电。
4.3.2生产、生活公共卫生临时设施计划
详见《总平面布置及临建施工方案》
1、现场办公室
在施工现场西侧搭设彩钢板房三层作为临建办公室，其中普通办公室24间，会议室4间，
库房及男女卫生间2间。
2、试验室、警卫室
结构施工期间在现场设置一个试验室；现场西北侧、西南侧、东侧各设置 1个大门，东
侧大门和西南侧大门各设置1个警卫室，场区西南侧警卫室负责西北、西南侧两个大门。
3、工人厕所
在现场东南角设置临时厕所，供现场工人使用，安排专人进行定期清扫，保证施工现场
的文明施工
4、工人生活区
设置工人生活宿舍2栋、生活辅房1栋，满足工人日常生活需要。
4.3.3临时围墙及施工道路计划：
现场临时围墙：结合现有围墙及周边建筑，并在征得建设单位同意的前提下按我公司 CI
形象进行布置。
现场道路、料场：由于现场场地狭小，基坑边缘距现场围挡之间的地面尽可能全部硬化。
地面硬化前应先对相应加工场基础进行施工预埋。料场用电线路埋设在地下。具体布置情况
详见《总平面布置及临建施工方案》
临建、临电、临水布置详见《临建、临电、临水专项施工方案》。
4.3.4对建设单位的要求
配合办理施工相关手续及证件，提供施工现场临水、临电用量，协助解决施工扰民及隔
音降噪问题。
665 施工准备
5.1技术准备
5.1.1一般性准备工作
组织技术人员、工长、质量员、预算员等认真审阅图纸，争取把问题解决在施工开始前，
并在施工前进行阶段性图纸会审，以便准确地掌握设计意图，解决图纸中存在的问题，并整
理出图纸会审记录。本工程所需要的图集、规范、标准、法规在施工前准备齐全，使之能满
足施工使用要求。
培训或交底计
序号 培训或交底内容 参加人员 方式 组织单位
划时间
1 内部图纸会审 2018年6月 项目全体 书面总结 技术部
建设单位、监
2 图纸会审交底 2018年6月 书面总结 建设单位
理和施工单位
其它相关规范的学
3 2018年6月 施工管理人员 书面总结分析 项目总工
习
5.1.2计量、测量、检测、试验等器具配置计划
序号 器具名称 型号 单位 数量 检测状态
1 高精度全站仪 Topcon 台 1 良好
2 电子经纬仪 J2 台 2 良好
3 数字水准仪 DNA03 台 2 良好
4 GPS测量仪 Legacy 台 1 良好
5 水准仪 DS1 台 1 良好
6 垂直检测尺 JZC—2 把 6 良好
7 激光铅直仪 / 台 1 良好
8 激光平面仪 / 台 1 良好
9 建筑电子测温仪 JDC-2 台 2 良好
10 游标卡尺 150×0.2 把 2 良好
11 混凝土振捣台 / 台 1 良好
12 坍落度桶 / 个 2 良好
13 卷尺 5m 把 10 良好
14 钢卷尺 50m 把 2 良好
15 混凝土回弹仪 / 台 1 良好
16 温控仪 WSD-02型 台 1 良好
67序号 器具名称 型号 单位 数量 检测状态
17 砼试模 100*100*100 组 30 良好
18 砼试模 175*185*150 组 4 良好
19 砂浆试模 70.7*70.7*70.7 组 6 良好
20 架盘天平 / 台 1 良好
21 环刀 / 套 2 良好
22 砼坍落度桶 / 套 1 良好
23 温度计 / 支 10 良好
24 标养室用温湿度表 / 个 1 良好
25 大气测温高低温度表 / 个 10 良好
26 大气测温百叶箱 / 个 1 良好
27 空调 / 台 1 良好
28 空气压缩机 2BM-0.1/8型 台 1 良好
5.1.3技术工作计划
1、施工方案编制计划
序号 方案名称 编制人 编制完成时间 备注
1 施工组织设计 都书巍 2018.5.28 ——
2 临建施工方案 葛礼明 2018.6.5 ——
3 临水施工方案 曹立纲 2018.6.13 ——
4 临电施工方案 曹立纲 2018.6.13 ——
5 测量方案 闫宁 2018.6.13 ——
6 CI策划方案 葛礼明 2018.6.16 ——
7 创优策划方案 都书巍 2018.6.7 ——
8 施工试验方案 闫宁 2018.6.15 ——
9 消防保卫方案 张连和 2018.6.16 ——
10 安全防护方案 张连和 2018.6.16 ——
11 绿色施工方案 都书巍 2018.6.20 ——
12 环境保护施工方案 闫宁 2018.6.20 ——
13 塔吊安拆施工方案 专业分包 2018.6.20 ——
14 群塔作业方案 刘鹏 2018.6.28 ——
15 模板工程施工方案 都书巍 2018.6.30 专家论证
68序号 方案名称 编制人 编制完成时间 备注
16 钢筋工程施工方案 刘鹏 2018.6.27 ——
17 混凝土施工方案 闫宁 2018.6.25 ——
18 基坑支护施工方案 刘鹏 2018.5.20 专家论证
19 土方开挖施工方案 闫宁 2018.6.18 ——
20 土方回填施工方案 闫宁 2018.6.12 ——
21 防水工程施工方案 刘鹏 2018.6.11 ——
22 钢结构施工方案 刘鹏 2018.7.10 ——
23 悬挑脚手架搭设施工方案 都书巍 2018.8.13 专家论证
24 落地式卸料平台施工方案 闫宁 2018.8.15 ——
25 外用电梯安拆施工方案 专业分包 2018.8.27 ——
26 马道施工方案 闫宁 2018.8.13 ——
27 砌筑工程施工方案 刘鹏 2018.10.15 ——
28 屋面工程施工方案 刘鹏 2018.10.22 ——
29 幕墙工程施工方案 专业分包 2018.11.12 ——
30 外装修施工方案 刘鹏 2018.11.13 ——
31 室内装修施工方案 刘鹏 2018.11.19 ——
32 电梯工程施工方案 专业分包 2018.11.30 ——
33 给排水系统施工方案 曹立纲 2018.6.20 ——
34 电气系统施工方案 曹立纲 2018.6.20 ——
35 空调系统施工方案 曹立纲 2018.6.20 ——
36 消防系统施工方案 专业分包 2018.6.20 ——
37 弱电系统施工方案 专业分包 2018.6.20 ——
38 净化工程施工方案 专业分包 2019.3.30 ——
39 屏蔽防护工程施工方案 专业分包 2019.3.30 ——
40 机电系统整体调试方案 曹立纲 2019.3.30 ——
41 古树保护施工方案 闫宁 2018.6.13 ——
42 隔音降噪施工方案 闫宁 2018.6.16 ——
43 行政楼加固改造施工方案 刘鹏 2018.11.19 ——
44 古建筑屋面施工方案 刘鹏 2018.12.24 ——
45 缓建工程施工方案 刘鹏 2018.8.14 ——
46 2018年雨季施工方案 闫宁 2018.6.8 ——
69序号 方案名称 编制人 编制完成时间 备注
47 2018年冬季施工方案 闫宁 2018.10.30 ——
48 2019年雨季施工方案 闫宁 2019.6.8 ——
49 2019年冬季施工方案 闫宁 2019.10.30 ——
50 室外工程施工方案 专业分包 2019.3.29 ——
51 成品保护施工方案 闫宁 2019.3.25 ——
52 工程竣工验收方案 都书巍 2019.5.13 ——
2、试验工作计划
（1）原材试验工作计划：原材进场后，根据进场时间和进场数量按规范规定及时取样试
验，对砂浆、混凝土、钢筋、混凝土外加剂、防水材料必须进行有见证取样和送检。水泥从
出厂到使用的时间不能超过3个月，否则，必须重新试验。
序号 试验内容 取样批量
A6.5、 8、 10、
1 钢筋 12、 14、 16、 ≤60t
18、 20、 22、 25
2 防水卷材 ≤100卷
同品种、同规格、同等级的砌块，以10000 块
3 加气混凝土砌块
为一验收批，不足10000 块也按一批计。
同强度等级每400t 为一验收批，不足400t 也按一
4 砌筑砂浆 批计。每批从20 个以上的不同部位取等量样品。总
质量不少于15kg，分成两份，一份送试，一份备用；
3.5 万～15 万块为一验收批，不足3.5 万块也按一
5 外墙砌筑青砖
批计。
同一厂家同一品种的产品，当单位工程建筑面
6 外墙岩棉保温 积在20000m2 以下时各抽查不少于3 次；
20000 m2 以上时各抽查不少于6 次。
7 外墙防水透气膜 每3000 m2为一批，不足3000 m2按一批抽样。
同一厂家同一品种的产品，当单位工程建筑面积在
8 泡沫玻璃 20000 m2以下时各抽查不少于3次；20000 m2以上时
各抽查不少于6次。
70序号 试验内容 取样批量
同类别、同规格、同色号、同等级的瓦，每10000
9 屋面青瓦
件～35000件为一检验批，不足该数量也按一批计。
以同一类型的10t 产品为一验收批，不足10t
10 屋面防水涂料
也按一批计。
同强度等级每400t 为一验收批，
不足400t 也按一批计。每批从20 个以上的不
11 卧瓦砂浆
同部位取等量样品。总质量不少于15kg，分成
两份，一份送试，一份备用；
（2）施工试验工作计划：本工程的施工试验工作主要包括混凝土抗渗抗压试验、钢筋滚
压直螺纹接头的拉伸试验、土壤干密度试验、砂浆强度试验，钢结构相关试验等。其中混凝
土抗压试验、钢筋滚压直螺纹接头、焊接接头的拉伸试验必须进行有见证取样和送检。对于
混凝土试块，除按有关规范留置外，还要增加：拆模试块、备用试块两组。
16 ≤500个
18 ≤500个
直螺纹接头现场
1
检验
20 ≤500个
25 ≤500个
桩基 一根桩一组
底板（抗渗） ≤500 m3
B02层柱、内墙 ≤100 m3
B02层梁、板 ≤100 m3
B02层外墙（抗渗） ≤500 m3
B01层柱、内墙 ≤100 m3
B01层梁、板 ≤100 m3
2 砼试块
B01层梁、板（抗渗） ≤500 m3
B01层外墙（抗渗） ≤500 m3
F1层柱、内墙 ≤100 m3
F1层梁、板 ≤100 m3
F2层柱、内墙 ≤100 m3
F2层梁、板 ≤100 m3
F3层柱、内墙 ≤100 m3
71F3层梁、板 ≤100 m3
F4层柱、内墙 ≤100 m3
F4层梁、板 ≤100 m3
斜屋面梁、板 ≤100 m3
5.1.4样板间计划
单位工程在每项工作开始之前，首先进行样板施工。施工中严格执行施工方案和技术交
底，并跟踪检查执行情况，对照成品质量总结施工方案的应用效果，进一步完善施工方案。
对结构工程的钢筋、模板、混凝土工程实行工序样板制度和分项样板制度，对每一层施工的
第一段钢筋、模板实行样板段制度。装修阶段实行样板墙和样板间制度。
序号 样板项目 样板部位 样板施工时间 责任人
1 地下室防水样板 样板展示区 2018.11 高明明
2 钢筋加工样板 样板展示区 2018.08 都书巍
3 模板安装及砼浇筑样板 样板展示区 2018.08 高明明
4 砌筑样板 样板展示区 2018.12 都书巍
5 机电样板 样板展示区 2018.10 都书巍
6 幕墙样板 建筑实体 2019.03 高明明
7 屋面样板 建筑实体 2019.04 高明明
8 装修样板 建筑实体 2019.05 都书巍
5.1.5大型机械选择
1、为完成现场结构施工物料的垂直运输任务，项目经理部拟在施工现场安装 5台塔吊，
1#、2#、3#、4#塔吊型号为 TC6515，臂长 R=65m；TC5613，臂长 R=56m；TC6515，臂长
R=65m；TC5613，臂长R=56m，5#塔吊型号为TC5013，臂长R=40m。
2、施工电梯
为满足装修阶段垂直运输的需要，在装修施工前，共布置3台型号为SC200/200的施工
电梯和1台型号为SC200的施工电梯（门急诊医技病房综合楼3台，动物实验楼1台）。
3、混凝土垂直运输
以地泵结合布料杆为主，汽车泵为辅。
5.1.6加工定货计划
本工程所需材料加工，根据材料本身特点，酌情提前申报定制加工，需提前定制的材料
有钢结构构件、钢筋生产、模板架料购置租赁、级配砂、回填土、防水材料、屋面瓦、幕墙
材料等。装修及各专业设备进场计划详见总控计划。
5.1.7新技术推广计划
计划应用《建筑业10项新技术》中的8大项28小项，具体技术名录参见下表：

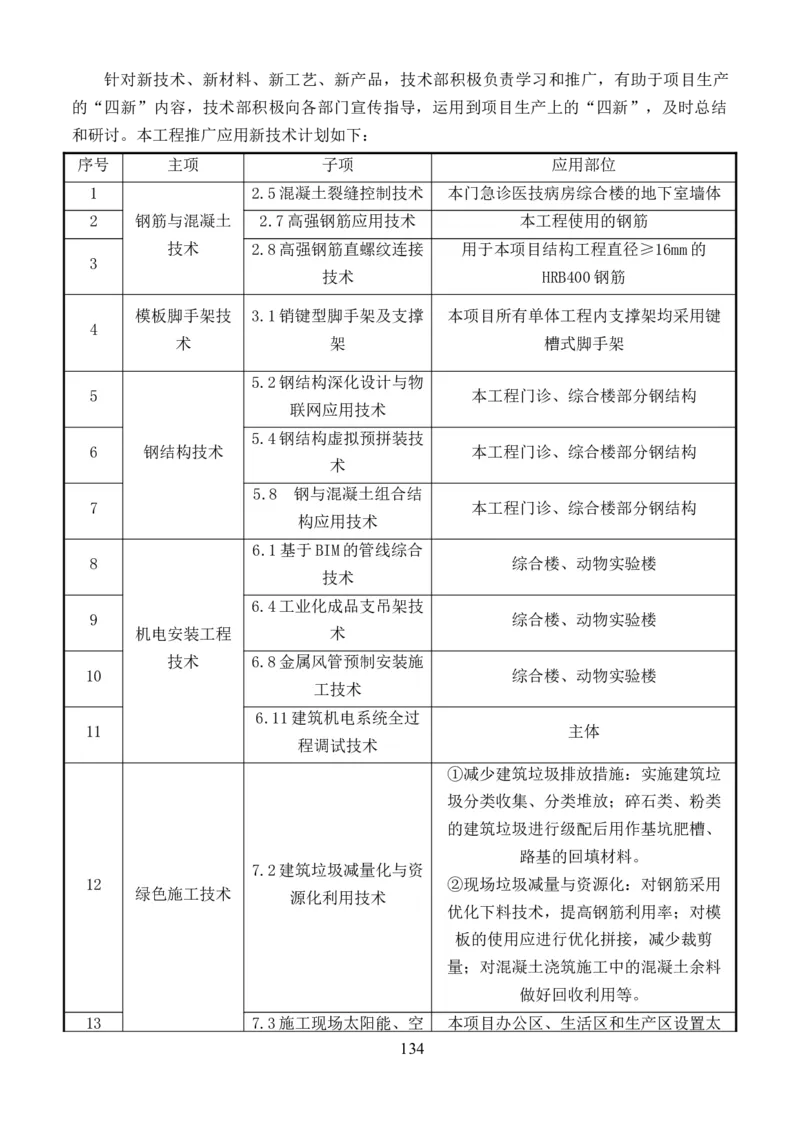

72序号 新技术所属大项 新技术名称 应用部位 推广负责人
2.5混凝土裂缝控制技术 基础、主体 都书巍
2.7高强钢筋应用技术 基础、主体 都书巍
2 钢筋与混凝土技术
2.8高强钢筋直螺纹连接技
基础、主体 都书巍
术
3 模板脚手架技术 3.1销键型脚手架及支撑架 主体、外墙 都书巍
5.2钢结构深化设计与物联
主体 都书巍
网应用技术
5 钢结构技术 5.4钢结构虚拟预拼装技术. 主体 都书巍
5.8 钢与混凝土组合结构
基础、主体 都书巍
应用技术
6.1基于BIM的管线综合技
综合楼、动物实验楼 曹立纲
术
6.4工业化成品支吊架技术 综合楼、动物实验楼 曹立纲
6 机电安装工程技术 6.8金属风管预制安装施工
综合楼、动物实验楼 曹立纲
技术
6.11建筑机电系统全过程调
主体 曹立纲
试技术
7.2建筑垃圾减量化与资源
施工现场 都书巍
化利用技术
7.3施工现场太阳能、空气
生活区、办公区 都书巍
能利用技术
7 绿色施工技术
7.4施工扬尘控制技术 施工现场 都书巍
7.5施工噪声控制技术 施工现场 都书巍
7.7工具式定型化临时设施 生活区、办公区、加
都书巍
技术 工区、围墙
防水技术与围护结 8.5种植屋面防水施工技术 地下一层顶板、屋面 都书巍
8
构节能 8.9高性能门窗技术 外墙 都书巍
9.3结构构件加固技术 行政楼 都书巍
抗震加固与监测技 9.6深基坑施工监测技术 综合楼、动物实验楼 都书巍
9
术 9.9受周边施工影响的建
现有手术楼 都书巍
（构）筑物检测、监测技术
信息化技术 10.1基于BIM的现场施工管
10 施工全过程 都书巍
理信息技术

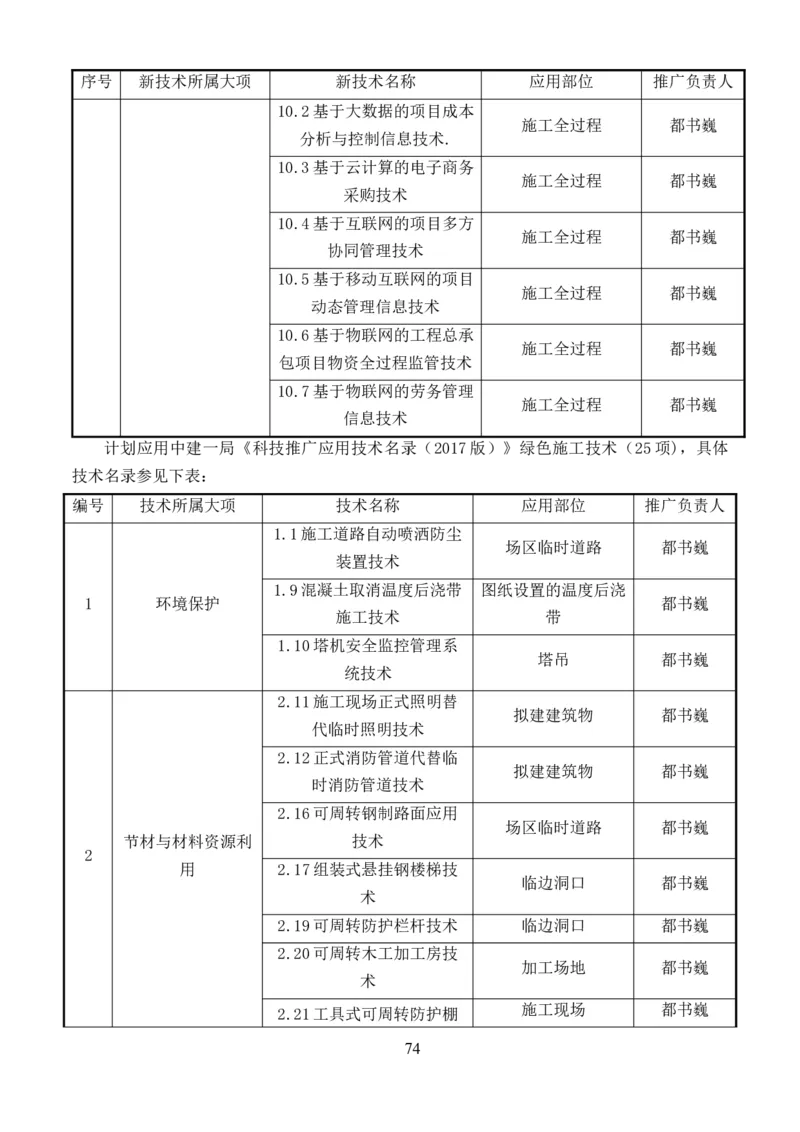

73序号 新技术所属大项 新技术名称 应用部位 推广负责人
10.2基于大数据的项目成本
施工全过程 都书巍
分析与控制信息技术.
10.3基于云计算的电子商务
施工全过程 都书巍
采购技术
10.4基于互联网的项目多方
施工全过程 都书巍
协同管理技术
10.5基于移动互联网的项目
施工全过程 都书巍
动态管理信息技术
10.6基于物联网的工程总承
施工全过程 都书巍
包项目物资全过程监管技术
10.7基于物联网的劳务管理
施工全过程 都书巍
信息技术
计划应用中建一局《科技推广应用技术名录（2017版）》绿色施工技术（25项)，具体
技术名录参见下表：
编号 技术所属大项 技术名称 应用部位 推广负责人
1.1施工道路自动喷洒防尘
场区临时道路 都书巍
装置技术
1.9混凝土取消温度后浇带 图纸设置的温度后浇
1 环境保护 都书巍
施工技术 带
1.10塔机安全监控管理系
塔吊 都书巍
统技术
2.11施工现场正式照明替
拟建建筑物 都书巍
代临时照明技术
2.12正式消防管道代替临
拟建建筑物 都书巍
时消防管道技术
2.16可周转钢制路面应用
场区临时道路 都书巍
节材与材料资源利 技术
2
用 2.17组装式悬挂钢楼梯技
临边洞口 都书巍
术
2.19可周转防护栏杆技术 临边洞口 都书巍
2.20可周转木工加工房技
加工场地 都书巍
术
施工现场 都书巍
2.21工具式可周转防护棚

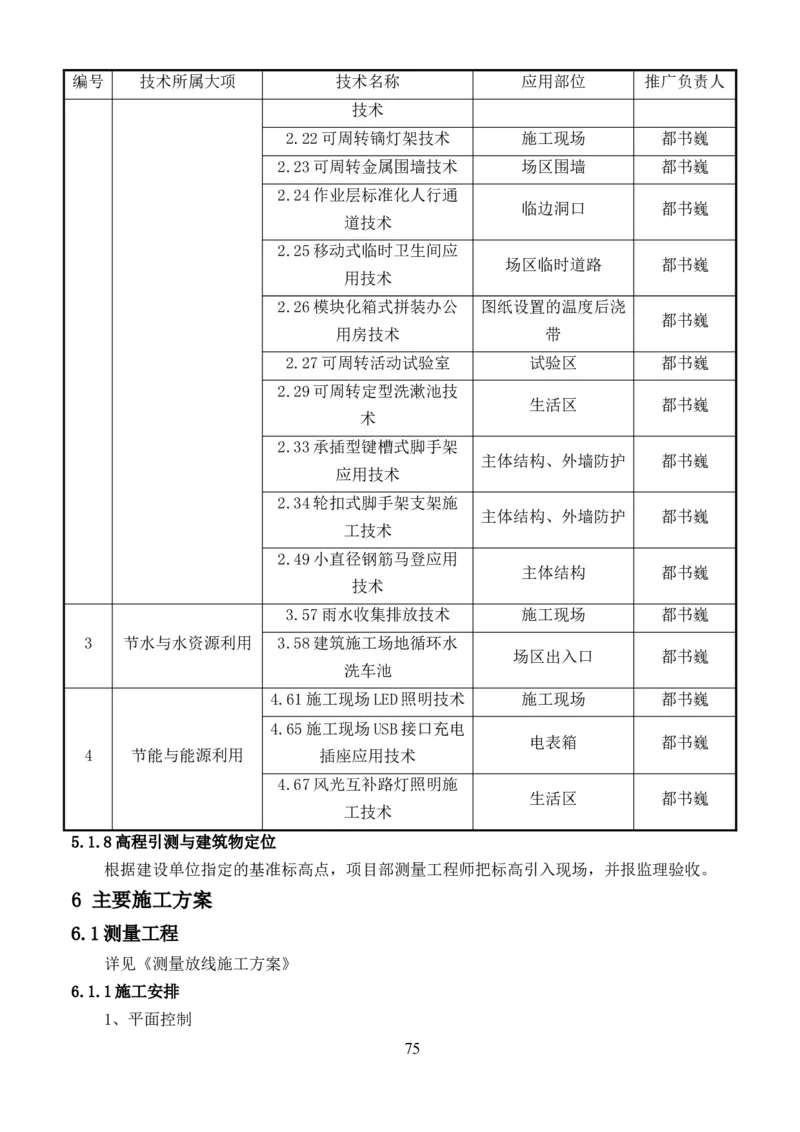

74编号 技术所属大项 技术名称 应用部位 推广负责人
技术
2.22可周转镝灯架技术 施工现场 都书巍
2.23可周转金属围墙技术 场区围墙 都书巍
2.24作业层标准化人行通
临边洞口 都书巍
道技术
2.25移动式临时卫生间应
场区临时道路 都书巍
用技术
2.26模块化箱式拼装办公 图纸设置的温度后浇
都书巍
用房技术 带
2.27可周转活动试验室 试验区 都书巍
2.29可周转定型洗漱池技
生活区 都书巍
术
2.33承插型键槽式脚手架
主体结构、外墙防护 都书巍
应用技术
2.34轮扣式脚手架支架施
主体结构、外墙防护 都书巍
工技术
2.49小直径钢筋马登应用
主体结构 都书巍
技术
3.57雨水收集排放技术 施工现场 都书巍
3 节水与水资源利用 3.58建筑施工场地循环水
场区出入口 都书巍
洗车池
4.61施工现场LED照明技术 施工现场 都书巍
4.65施工现场USB接口充电
电表箱 都书巍
4 节能与能源利用 插座应用技术
4.67风光互补路灯照明施
生活区 都书巍
工技术
5.1.8高程引测与建筑物定位
根据建设单位指定的基准标高点，项目部测量工程师把标高引入现场，并报监理验收。
6 主要施工方案
6.1测量工程
详见《测量放线施工方案》
6.1.1施工安排
1、平面控制
752、高程控制
地下部分：
地上部分：
6.1.2施工测量准备
1、工程定位及场地水准点复测：依据市规划部门给定的红线桩或相关测绘单位给定的首
级平面控制图，测设建筑物平面控制图，控制桩应距开挖线 5米。使用经纬仪和钢尺复测建
筑物四角坐标，其点位误差不大于±20mm；场地水准点使用DS3级水准仪采用附合测法进行
复测。
2、测量仪器的选用
主要测量器具配置见“测量、检测仪器配置计划表”。
所有测量器具按公司《监视和测量装置控制工作程序》中的有关要求管理和控制，保证
其良好的校准状态。
测量、检测仪器配置计划表
序 数
名 称 精 度 用 途
号 量
控制网主轴线等重要部位测设、校核；工
高精度全站仪 ±1mm+1ppm／
1 1台 程基准的传递与复验；变形观测；高程基
(Topcon) ±0.5"
准传递
GPS测量仪
2 5mm+1ppm 1台 控制测量、实时监测
（Legacy）
3 电子经纬仪 J2 2台 施测面的角度测量、轴线的竖向传递，变
76形观测
4 数字水准仪 DNA03 2台 沉降观测、竣工测量、常规水准测量
5 水准仪 DS1 1台 常规水准测量
6 激光铅直仪 10" 1台 重要轴线的竖向传递
7 激光平面仪 10" 1台 水平面控制
计算机
8 2台 内业计算与管理、测量数据库
（一台为笔记本电脑）
3、测量基本要求
测量人员设置：根据本工程规模、结构形式及工期要求，结构施工阶段拟设置 4名测量
人员，其中2名应具备验线资质，其他主要人员应持有当地管理部门所要求岗位证书。
6.1.3建筑物平面控制网测设
1、控制网测设
（1）精度要求：根据工程结构形式和建筑高度，本工程要求测角中误差：±10″、边长
相对中误差：1/15000。
（2）测设方法
1）以校测合格的红线桩为起始点和起始方向，使用电子经纬仪和钢尺按极坐标法初步放
样三个主轴点，然后依据主轴点测设其余各点。复核后对每一桩位沿控制网边长方向各钉四
个骑马桩，以防碰动。最后按标桩要求挖土浇灌混凝土保护。
2)初放桩位稳固后，以不低于上述精度要求联测主轴点与红线桩的相对关系，轴线点位
误差不应大于±5mm。合格后将全站仪置于中间主轴点上进行水平角度观测和边长测距，检查
直线度和边长相对误差。
2、根据工程平面形状、占地面积和周围环境，平面控制网拟采用矩形网形式。
6.1.4高程控制测量
采用外控法来进行竖向控制。在基坑开挖深度+2米范围之外场区内选择安全区域，共埋
设二个场地水准点。为保证现场水准点间的相对精度，在水准引测时选择一个起始水准点作
为水准测量的依据。引测时使用水准仪及其配套的水准标尺，沿闭合水准线路按四等水准测
量的技术要求观测，闭合差不应大于±6mm。
776.2基坑支护、土方开挖工程
6.2.1基坑支护
本工程位于北京市石景山区八大处路33号院内，±0.00m标高相当于绝对高程65.9m，
自然地面65.64m，基坑开挖深度为6.6~13.7m，基坑支护体系为临时支护，设计使用年限为1
年，基坑侧壁安全等级为一级/二级，重要性系数γ=1.1/1.0。根据场区工程地质、水文地质、
周边环境等因素综合考虑，基坑支护形式主要采用：放坡喷护、支护桩、预应力锚索等组合
结构。放坡喷护面层混凝土强度 C20，厚度60~80mm；支护桩桩径 800mm，混凝土强度等级
C25，桩间土铺挂40*70*2mm钢板网，喷射C20砼S=50mm；预应力锚索为1860钢绞线，注浆
材料P.042.5水泥浆，水灰比为0.5~0.55，注浆体强度等级M20，钢腰梁采用25b工字钢，采
用根管注浆工艺。
78详细部署见经专家论证的《基坑支护及土方开挖施工方案》。
6.2.2土方开挖
本工程1#行政楼为保留建筑，2#门急诊医技病房综合楼为钢筋混凝土框架-抗震墙结构，
4#动物实验楼及门卫为钢筋混凝土框架结构，均采用独立基础、条形基础加防水板，核心筒
下采用局部小筏板。门急诊医技病房综合楼、动物实验楼、门卫房为新建工程，基坑施工阶
段，共开挖2个基坑，分别为门急诊医技病房综合楼基坑、动物实验楼基坑，两个基坑通过
通道联通。基坑开挖过程中，先开挖门急诊医技病房综合楼基坑至-6m标高，再开始开挖动物
实验楼基坑。
门急诊医技病房综合楼基础基础底标高为-12.7m，防水板厚度5级人防区域400mm，6级
人防区域 300mm，筏板厚度 900mm 或 1000mm。动物实验楼基础顶标高-6.2m，防水板厚
500mm，电梯坑顶标高-7.2m，坑底混凝土厚800mm。门卫房基础底标高-1.5m。
根据现场道路情况，场地西南门为土方运输出口，土方开挖由北向南、由东向西逐层开
挖。根据工程结构形式，为便于地下结构施工以及土方收坡，土方开挖坡道留设在正对西南
门的位置。并设置专职交通协管员，统一指挥运土车辆。
1、土方施工流程：
根据本工程特点，基坑支护施工工序为：打支护桩→挖土，放坡喷护（如果有）→破桩
头，施工冠梁→挖土，桩间土喷护→打锚索→挖土、桩间土喷护至基坑底→清槽验收→后续
施工。
2、运土施工流程：
挖土装车——出口处清土——清扫（冲洗）轮胎——出场外运。
3、施工顺序和布置
（1）为了保证整体施工工期，采用4台挖掘机同时反方向施工，出土坡道设置在基坑的
西南侧，在进出场大门位置设置一个洗车池。
（2）土方作业与基坑支护桩桩间土的喷锚支护交叉作业，同时进行，开挖按照分层、分
段、分块、对称、平衡、限时的方法确定开挖顺序，基坑土方开挖分步进行，每步开挖深度
1.5～2.0m。
（3）基底土挖运。土方开挖至距离基底 0.3m位置时要配合主体施工的基底清槽，不得
破坏基底原状土，应将水准标高引测至坑底。形成标高控制网，以准确开挖至预定标高。
4、土方施工机械配备
根据现场情况，配备4台挖土机，40辆配运土车。挖土机采用日立大宇等机型，可满足
施工需要。卸土场配备1～2台推土机，保证卸土顺畅。
5、挖出土方的消纳
土方除部分在建设单位指定地点存放外，其他土方均外运至指定的土方消纳场。
6、施工管理及技术要求
1）土方开挖前，先由建设单位提供的放线控制桩位引线，并结合开槽图施放开挖边线，
79放线须经监理认可验收，方可进行开挖。
2）对土质为饱和粉土、砂质粉土，开挖时控制挖深，一步开挖不宜过深，以免坍塌。
3）土方开挖到基底时预留土层厚度30cm采取人工清理，其中上表10cm清理时，一台挖
土机配合5-7名工人，一名测量员。工人用平底锹清土，清除的土用铁锹直接推铲或用手推
车运至挖土机回旋半径之内，由挖土机将土挖走，剩余20cm保护土待钎探验槽后由人工清走。
4）挖土时注意地下管线情况，开挖浅部 5-6m厚度土层时，需有人跟铲作业，注意观察
周边暗埋物的情况。
5）土方开挖标高控制由于基础持力层直接放在槽底土层上，挖土时如控制不好很容易对
下卧持力层千万扰动，因此在挖土时必须注意控制挖深，土方开挖与喷锚支护同步进行，开
挖时，每步挖深与对应每排喷锚坚向间距相符，不得超挖。前期挖土施工时，在护坡坡面上
测量挖土各点标高，喷锚每护每做施工一排即测一层标高，及时统计挖土标高，掌握最新开
挖深度，将最后一步开挖作为控制重点，开挖时由专业测量人员跟踪超测，控制挖深。
6）预防超挖措施当护坡做至最后一步时（最后一步土方开挖）则应提前作出控制开挖的
标高点，先由测量人员给出开挖深度，由挖土机逐步向下开挖，边开挖边测量，配合挖至预
留人工清槽土层顶标高，对于已挖出槽底应等间跟撒出白灰点作为标志防止超挖，挖出槽底
禁止大型施工机械和设备来回碾压。
7）土方与其它工序的配合
每步土方施工先给支护施工开挖工作面，土方开挖切坡时由支护看坡人指挥确定边坡留
土厚度，减少人工修坡工作量，提高工效。对于边坡一般障碍物可由挖土机直接挖除，支护
时再进行处理，施工中全力配合边坡支护，对于边坡开挖深度控制，险情回填处理等安排应
积极响应，一切为整体安全考虑。
7、基坑钎探、验槽
本项目基坑采取天然地基，基坑挖至基底标高后进行人工钎探。采用标准穿心锤，钎探
点以梅花型布置，钎探深度2.lm，随钎探随覆盖，并做好记录，基础钎探完成后，分别请建
设、监理、设计、勘察、监督站等有关单位联合验槽，如遇有持力层与勘察不符的即与有关
方面制定地基处理方案，进行基础处理，经检查合格后方可进行下道工序。
详细部署详见《基坑支护及土方开挖施工方案》。
6.3回填土工程
详见《土方开挖施工方案》。
本工程基坑地下结构外墙墙外2米以内采用2：8灰土回填，地下结构外墙墙外2米以外
范围采用素土夯实，房心回填采用素土回填，有机物含量不大于 5%，回填土应分层夯实，每
层厚度不大于300mm，压实系数不小于0.94。灰土应用生石灰粉，使用前应过筛，不得含有
粒径大于5mm的生石灰块。
工艺流程：
基坑（槽）底清理→检验土质→分层铺土、耙平→夯打密实→找平验收
806.4钢筋工程
详见《钢筋施工方案》。
本工程钢筋类别分为：HPB300、HRB400 级。HPB300 钢筋直径有 6mm、8mm、10mm，
HRB400级钢筋直径有：8，10，12，14，16，18，20，22，25，28，32mm。
6.4.1钢筋进场检验及存放
1、钢筋进场后需分批进行原材机械性能复试（根据规定，选择两家具有评杯资格的检测
中心进行材料试验）。
2、原材取样：钢筋进场时，按国家现行相关标准的规定抽取试件作力学性能和重量偏差
检验，检验结果须符合有关标准的规定。
3、钢筋原材堆放在现场施工总平面布置图的规划区域，分批、分炉号、分规格、分等级
挂牌标识，标识牌注明：名称、规格、型号、数量、产地、进货日期、标识人、检验状态。
存放钢筋的场地要进行平整夯实，表面硬化，以利泄水。堆放时，钢筋下面要垫以垫木，离
地面不宜少于20cm，以防钢筋锈蚀和污染，如有锈蚀需预先进行除锈处理。
4、钢筋半成品要分部、分层、分段和构件名称，按号码顺序堆放，同一部位或同一构件
的钢筋要放在一起，并有明显标识，标识上注明构件名称、部位、钢筋型号、尺寸、直径、
根数。
6.4.2钢筋加工
1、钢筋加工流程
钢筋加工包括调直与除锈、断料、弯曲、直螺纹套丝等加工程序。钢筋加工前由技术部
门做出钢筋配料单，经反复核对无误后下料加工。
2、钢筋加工必须由专业人员进行配筋，配筋单要经过技术负责人审核、现场总工审批后
才允许加工。
3、钢筋加工成型严格按《混凝土结构工程施工质量验收规范》（GB50204-2015）（2015
年版）、《混凝土结构工程施工质量验收规程》（DBJ01-82-2004）和设计要求执行。现场建
立严格的钢筋生产、安全管理制度，并制定节约措施，降低材料损耗。
4、钢筋直螺纹加工
工艺流程：钢筋端面平头→滚压螺纹→丝头质量检验→带帽保护→丝头质量抽检→存放
待用
5、质量控制措施
（1）钢筋应先调直再加工，切口断面宜与钢筋轴线垂直，端头弯曲、马蹄严重的应切去，
不得用气割下料。
（2）钢筋套丝完成后，要求加工人员用通、止环规逐个检查钢筋丝头的加工质量。
（3）自检合格的丝头，一头拧上同规格的保护帽，另一头拧上同规格的连接套。
（4）质检人员用通、止环规，按10%的加工数量（且不得少于10个）抽检钢筋丝头加工
质量，并填写钢筋螺纹加工检验记录，合格率小于 95％时，加倍抽检，复检中合格率仍小于
8195％时，对全部钢筋丝头逐个进行检验，切去不合格丝头，查明原因，并重新加工螺纹。
6.4.3钢筋连接
1、钢筋连接形式
（1）原则为：d≥16mm采用机械连接，d＜16mm采用绑扎搭接。
（2）接头末端距钢筋弯起点的距离不应小于 10d。采用直螺纹接头从接头中心至35d且
≥500mm范围内，搭接接头任一接头中心至搭接长度1.3倍范围内，受力钢筋接头面积允许百
分率见下表：
接头面积允许（%）
序号 接头形式
受拉区 受压区
1 搭接连接 25 50
2 机械连接 50 不限
（3）施工过程中，遇到钢筋的品种或规格不全，且因工期紧需进行钢筋代换时，要与设
计研讨，经设计同意后方可进行钢筋代换。
2、钢筋直螺纹连接
（1）钢筋机械连接施工工艺流程
钢筋机械连接施工工艺流程
（2）直螺纹接头试验
钢筋接头取样试验按《钢筋机械连接通用技术规程》（JGJ107-2010）相关规定执行。钢
筋接头的抗拉强度达到I级接头标准，符合规程中表3.0.5的要求。
6.4.4钢筋绑扎
1、基础（筏板、独立柱基础）钢筋绑扎
本工程门急诊医技病房综合楼和动物实验楼有地下室，基础拟采用独立柱基+防水板的基
础形式。
（1）筏板基础钢筋绑扎工艺流程
82定位放线→下层横行钢筋→下层纵向钢筋→保护层混凝土垫块固定→绑扎成网→柱基、条基
础钢筋绑扎→马镫钢筋→上层纵向钢筋→柱子、剪力墙插筋
（2）独立柱基础钢筋绑扎工艺流程：
放线→验线→画分档线→绑独立基础网片钢筋→绑独立基础梁钢筋→插柱钢筋→检查验
收
2、剪力墙钢筋绑扎
（1）双排钢筋墙体工艺流程
墙边线放线、验线、清理→立筋检查调直、调正→钢筋接头→钢筋绑扎→机电埋管→洞
口加筋→检查验收
（2）多排钢筋墙体工艺流程
墙边线放线、验线、清理→墙体两侧（或单侧）搭设脚手架→内侧钢筋绑扎→中间钢筋
绑扎→外侧钢筋绑扎→机电埋管→洞口加筋→检查验收
3、框架柱钢筋绑扎
钢筋混凝土框架柱工艺流程
套柱箍筋→连接竖向受力筋→画箍筋间距线→绑箍筋→塑料保护卡→成品保护
4、梁钢筋施工
施工工艺流程
支设梁底模板→布设主梁下、上部钢筋、架立筋和弯起筋→穿主梁箍筋并与主梁上下筋
固定→穿次梁下、上部纵筋→穿次梁箍筋并与次梁上下筋固定→布设吊筋。
5、楼板筋施工
施工工艺流程
楼板清理→模板上划线→绑扎下层钢筋→绑扎上层钢筋（考虑中间穿插布设机电管线）
6.5模板工程
6.5.1模板选型
序号 分项工程 模板、支撑选型 备注
1 240mm厚灰砂砖胎模板 砌筑
底板
2 15mm厚覆膜多层板 散支散拆
3 墙体 15mm厚覆膜多层板 散支散拆
4 柱 15mm厚覆膜多层板 散支散拆
5 梁、板 15mm厚覆膜多层板 散支散拆
6 电梯井 18mm厚覆膜多层板 散支散拆
7 楼梯 15mm厚覆膜多层板 散支散拆
6.5.2模板设计
±0.00以下底板、墙体、柱、梁板、模板设计及配置
83结构 数量 模板宽度 模板高度
序号 模板选型 施工方法 备注
部位 （m2） （mm） （mm）
240mm厚灰砂
砌筑 322 240 900 灰砂砖
砖胎模板
1 底板
规格
快易收口网 散支散拆 156 1 700
450*2200
100、
15mm厚覆膜 根据实际
2 墙体 散支散拆 2400 150、 600
多层板 木模补填
300、600
800*800 根据实际
3 柱 木塑模板 散支散拆 178 4.45
600*600 木模补填
根据实际
梁、 15mm厚覆膜
4 散支散拆 17400 915 1830 增填大板
板 多层板
1.22*2.44
根据实际
电梯 15mm厚覆膜
5 散支散拆 240 915 1830 增填大板
井 多层板
1.22*2.44
根据实际
15mm厚覆膜
6 楼梯 散支散拆 —— 915 1830 增填大板
多层板
1.22*2.44
±0．00以上墙体、柱、梁板、模板设计及配置
结构 模板宽度 模板高度
序号 模板选型 施工方法 备注
部位 （mm） （mm）
根据实际
15mm厚双面覆膜多层板
1 墙体 散支散拆 915 1830 增添大板
或木塑模板
1.22*2.44
600*600 根据实际
2 柱 木塑模板 散支散拆 4.45
600*400 木模补添
根据实际
3 梁、板 15mm厚覆膜多层板 散支散拆 915 1830 增添大板
1.22*2.44
15mm厚覆膜多层板或木
根据实际
4 电梯井 散支散拆 915 1830
塑模板
增添大板
84结构 模板宽度 模板高度
序号 模板选型 施工方法 备注
部位 （mm） （mm）
1.22*2.44
根据实际
5 楼梯 15mm厚覆膜多层板 散支散拆 915 1830 增添大板
1.22*2.44
6.5.3模板支撑体系配置
1、底板模板
底板模板考虑底板侧模、集水坑、电梯井坑、外墙导墙、底板后浇带等位置的模板支设。
模板采用砖胎膜、中钢模、快易收口网等。
（1）底板外侧、承台模板
（2）地坑模板
（3）底板导墙模板
（4）底板后浇带模板
2、地下墙体模板
（1）本工程墙体厚度为550mm、500mm、400mm、300mm、250mm。
（2）墙体模板采用 15mm 多层板，标准板尺寸 1220×2440mm，背部次楞采用竖向
50*50mm钢包木，中心间距200mm，主楞采用水平Ф48.3双钢管抱箍。
（3）外墙采用带止水片（75×75×3mm）及锥体的对拉螺栓，下部起步对拉螺栓位于模
板下边缘以上120mm处。外墙所用三接头止水对拉螺栓的两外段及两锥体均可周转使用（对
拉螺栓直径、横向间距需根据计算确定）。
（4）外墙模板配置高度根据楼层高度确定，顶标高要高于顶板板底50mm。
（5）施工缝部位防水采用膨胀止水条。
（6）外墙外侧支撑采用带U型托的钢管支撑在护坡桩或楼板顶板上，内侧支撑采用带U
型托的钢管支撑在预埋于底板（楼板）的 φ25 钢筋头上。内外支撑的水平方向间距为
1200mm。
（7）内墙的对拉螺栓采用不带锥体和止水片的Ф16通丝，并配用直径20mm的塑料管作
套管，套管长度为b+30mm（b为墙厚），切口要平齐，不允许出现斜槎，套管外端与多层板
外表面平齐。塑料套管要有足够的强度，以便墙混凝土浇筑硬化后能抽出对拉螺栓重复使用。
（8）地下室墙体混凝土施工缝留到楼板底以上 20mm处，有梁的部位用多层板挡住，留
成梁豁，梁豁内贴膨胀止水条防水。对作为外墙的剪力墙上的楼梯梁豁口不能穿墙，只能留
到外墙厚度的一半。
3、地上墙体模板
本工程为框架结构，各电梯井剪力墙墙体拟采用木模板或木塑模板。面板为 18mm厚双面
85覆膜多层板，50mm×100mm木方做竖龙骨，间距200mm；双Φ48钢管做横龙骨，间距600mm。
墙体两侧模板用对拉螺栓拉紧。地下室外墙也可以使用木塑模板拼装，方法同下，因地下室
外墙较厚，须经过设计计算对对拉螺栓进行布置，地下室使用木塑模板时，对拉螺栓使用带
止水片的可拆卸螺栓（详见模板施工方案）。
4、柱模板
柱模板先在加工场地按图纸尺寸加工：板外加竖向100×100mm木方龙骨，间距200mm，
龙骨外侧采用弯头镀锌钢板柱箍（100×25mm），柱箍间距 400mm。柱箍距底部不大于
200mm，最后用钢管加可调式支撑作斜撑，并校正其位置和垂直度。
5、梁、板模板
综合考虑结构形式、工期、质量等各方面因素,在模板配置充分考虑周转等因素。梁板模
板配置按地下室满配。已满足均衡流水的需要，保证各工序合理衔接，模板能够由地下有效
周转到地上。
板模板主龙骨采用键槽脚手架顶部加强水平杆，次龙骨采用 50*50mm 钢包木，间距
300mm，梁模板根据梁截面设置1~2根梁下承重立杆，梁侧模主龙骨采用双钢管+对穿螺栓，
根据梁高设置2~6根，次龙骨采用50*50mm钢包木，梁底模小梁主龙骨采用双钢管，次龙骨
采用50*50mm钢包木。支撑架采用键槽脚手架，间距900×1200×1500mm。架体沿外侧周边及
内部纵、横向每隔6m至8m，在跨中设置由底至顶的连续竖向剪刀撑，在架体顶部水平杆处设
置连续水平剪刀撑。剪刀撑应采用搭接，搭接长度不得小于1000mm，并应采用3个旋转扣件
分别在立杆端不小于100mm处进行固定。竖向剪刀撑斜杆与地面夹角应在 45°～60°之间。
剪刀撑采用旋转扣件与脚手架立杆扣接，旋转扣件中心线至主节点的距离不宜大于 150mm。剪
刀撑钢管与立杆每个交点必须扣接，不得遗漏。
6、楼梯模板
工艺流程：支休息平台梁底模→绑扎楼梯梁钢筋→支休息平台梁侧模→搭休息平台模支
撑→布置龙骨→铺板→支梯段板模板→绑扎楼梯钢筋→钉楼板侧帮模板→固定踏步板。
867、门洞口模板
门洞口模板安装：门洞口模板安装就位要根据洞口位置线进行，口套位移在 2mm以内，
垂直度在1.5mm以内为合格。洞口加固用Φ14钢筋加工成“L”型加固筋。
门窗洞口采用 100×100mm 木方外贴 15mm 厚多层板的做法。门口侧模加水平钢管支撑
（或100×100mm木方），最大间距不大于500mm,上端加八字撑(100×l00mm木方)。窗口侧
模四角加八字撑，相应加对边支撑。门口模的水平支撑及窗口模的对边支撑，宽度小于 2米
用100×l00mm木方，宽度大于2米用U托钢管支撑。角部用定型角钢连接。四角背楞上各设
直径18mm的孔洞，墙模上相应位置亦设直径 18mm的孔洞，支模时从墙模上穿入 Φ14对拉螺
栓与门窗侧模背楞锁紧固定。
宽度大于1500mm的洞口下口模板中部开2个直径20mm的透气孔，间距500mm，用于检查
混凝土是否饱满。
6.5.4模板的加工、制作与验收
1、梁、柱模板主要在木工加工场地内拼装成型，楼板、楼梯模板主要靠工人现场进行拼
装。
2、模板组装要严格按照模板配板图拼装成整体，并且编好序号。拼装好的模板要求逐块
检查其背楞是否符合模板设计，模板的编号与所用部位是否完全一致。模板的边沿要涂刷封
边胶。
3、模板的加工尺寸必须要满足施工需要，对角线的偏差不得超过2mm。
4、加工如果出现了飞边、破损，必须要切除破损部位，刷好封边漆后重新加以利用。
5、已破损或不符合模板设计图的零配件和面板不得投入使用。
现场制作的木模板加工场地详见现场平面布置图。
现场加工制作应严格按照《建筑施工模板安全技术规范》（JGJ162-2008）、《建筑机械
使用安全技术规程》（JGJ33-2012）、《施工现场临时用电安全技术规范》（JGJ46-2008）
等有关规定安全生产。
模板验收应根据模板设计要求以及国家及北京市有关标准规定进行验收。
6.5.5模板的安装
1、模板安装的技术要求
模板安装，应依据施工方案确保模板的位置线、轴线、标高、垂直度、结构构件尺寸、
门窗、孔洞位置等符合设计要求。跨度等于或太于4m的梁板模板应按设计要求起拱，当设计
无要求时，起拱高度宜为跨度的1/1000至3/1000。起拱线要顺直，不得有折线。
底部支承在下层楼板顶面时，应铺设垫板。上下层支架的立柱应垂直在同—中心线上。
拉杆、支撑应牢固稳定，垫板应平整。
模板安装应拼缝严密平整，不漏浆、不错台、不跑模，不涨模、不变形。封堵缝隙的胶
条、压缝软管或塑料泡沫条等物，不得突出模板表面，严防浇人混凝土内。预埋件、螺栓、
插铁、水、电管线、箱盒，应埋设位置尺寸准确，固定牢靠。
876.6混凝土工程
详见《混凝土施工方案》
1、医技病房综合楼
本工程混凝土全部使用商品混凝土。本工程各部位混凝土强度等级如下：
区 域 位 置 混 凝 土 强 度 等 级
独立柱基、条形基础、局部筏板 C35.P8
基础
防水板 C35.P8
地下室（无对应 地下二层 C35.P8
的地上抗震墙） 地下一层 C35.P6
地下二层~三层 C55
墙、连梁
抗震墙、连梁 四层 C50
屋面 C50
人防内墙（无对应的地上抗震墙） C35
地下二层~二层 C55
柱 三层、四层 C45
屋面 C45
人防区域顶板 C35 人防区域顶板P6
梁、板 地下一层、首层楼板 C35 地下室顶板有覆土部位
地上各层楼板、屋面（坡屋面） C35(C40) P6、种植屋面P6
其他部位 楼梯、坡道 C30
备注：基础垫层C15；后砌墙圈梁、构造柱、过梁C25。消防水池侧壁及顶板混凝土抗渗等级
P6。
2、动物实验楼
88混 凝 土 强 度 等
区 域 位 置
级
基础 平筏板基础 C35.P6
墙、连梁 地下室外墙 C35.P6
地下一层 C40
柱
首层~屋面 C40
地下室顶板有覆
首层楼板 C30
梁、板 土部位P6
地上各层楼板、屋面 C30 种植屋面P6
其他部位 楼梯、坡道 C30
备注：基础垫层C15；后砌墙圈梁、构造柱、过梁C25，消防水池侧壁及顶板混凝土抗渗等级
P6。
6.6.1商品混凝土的质量管理
商品混凝土的质量不仅影响到工程整体的结构安全性，而且影响到构筑物的使用寿命。
本着为建设单位负责的宗旨，我们在强化施工企业内部质量管理的同时，加强对商品混凝土
生产供应企业的质量管理。
通过如下措施来确保商品混凝土质量：
1、优化选择混凝土搅拌站
2、原材料的要求及质量管理
商品混凝土由混凝土搅拌站提供材质证明，由现场进行试块制作和试验。商品搅拌站根
据所选用的水泥品种、砂石级配、粒径、含泥量和外加剂等进行混凝土预配，最后得出优化
配合比，试配结果通过项目经理部审核后，提前报送到监理工程师审查合格后，方准许生产。
施工过程中，通过现场监督和现场抽样检测等办法，从而保持使用原材料与试配原材料技术
指标的一致性，保证所使用原材料质量的稳定性。
3、商品混凝土的质量检验
（1）原材料检验
采用商品混凝土生产企业例行检测为主，施工单位或其他单位监督抽检为辅的办法，实
施对原材料的检验，要求商品混凝土生产企业加强对原材料的检测。
（2）混凝土拌合物质量检验
混凝土拌合物质量检验
检验项目 试验方法 检验次数 备 注
坍落度 GB/T50080-2016 每班每个配比不少于2次
遇外界影响需随时检
强 度 GB/T50080-2016 每100 m3一次 验，供应量不足100
89检验项目 试验方法 检验次数 备 注
抗渗混凝土 GB/T50080-2016 每供应一次
m3者亦做一次
4、混凝土拌制
本工程所使用混凝土均采用商品预拌混凝土。与监理单位联合考察，选用信誉好、技术
力量强，生产能力有保障的两家大型搅拌站作为本工程的混凝土主供应商，同时选一家作为
候选备用搅拌站，使用同一配合比来供应混凝土。项目拟采用京首建作为混凝土供应商，混
凝土运距10公里以内。
6.6.2混凝土的运输
混凝土场外运输采用混凝土搅拌运输车运输到施工现场。根据北京市路况信息，规划一
条道路通畅、运输快捷的运输路线。若混凝土搅拌站距施工现场距离较长，要考虑混凝土的
缓凝措施和途中失水的情况，而且要通过计算来确定所配备的运输车量台数，来确保混凝土
浇筑过程要连续正常，避免在施工过程出现自然的施工缝。
混凝土送到浇筑地点，如混凝土拌和物出现离析或分层现象，应对混凝土拌和物进行二
次搅拌。同时，应检测其稠度，所测稠度应符合施工要求，其允许偏差值应符合有关标准的
规定。
因混凝土浇筑主要使用泵送混凝土，地泵的位置设置、混凝土罐车的站位情况详见现场
平面布置图。泵管布设时搭设钢管支撑架与护坡桩锚梁进行连接固定。当进行较大体积混凝
土浇筑时考虑将施工时间尽量安排在夜间。
6.6.3混凝土的浇筑与振捣
混凝土浇筑主要采用混凝土地泵、布料杆及汽车泵浇筑，同时辅以塔吊进行配合。
混凝土泵送施工时,统一指挥和调度,用无线通讯设备进行混凝土地泵、搅拌运输车与浇
筑地点的联络,把握好浇筑与泵送的时间。派专人前往混凝土搅拌站协调并记录罐车出场时间，
保证混凝土施工的顺利进行。
在浇筑工序中，应控制砼振捣的均匀性和密实性，砼拌和物运到浇筑地点后，应立即浇
筑入模。浇筑过程中，各专业需派专人负责各自项目的质量保证，应经常观察模板、支架、
钢筋、预埋件和预留洞的稳定情况，当发现有变形、移位时，应立即停止浇筑，并立即采取
措施在已浇筑的砼凝结前修整完好。水平施工缝位置，宜沿次梁方向浇筑楼板砼，施工缝应
留置在次梁跨中间的1/3范围内。施工缝的表面应与梁轴线或板面垂直，不得留斜槎，施工
缝用快易收口网挡牢。
泵管不得直接支承在钢筋、模板及预埋件上，浇筑混凝土时，泵管水平管每隔 1.5米左
右用小型机动车轮胎固定,便于移除泵管，排除堵管、装拆和清洗管道。
混凝土浇筑前保证所有隐检、预检、机电预埋都已经完成并通过监理验收，所有机具设
备都已经准备妥当，现场交通状况良好，符合浇筑要求。
6.6.4混凝土的养护
1、根据总控进度计划，底板混凝土施工在春季，拟采用保温法进行养护，即塑料布+阻
90燃岩棉被。
2、墙体混凝土采用浇水养护或刷养护剂，浇水次数以保证混凝土墙面呈潮湿状态为准。
3、框架柱混凝土浇筑完成后刷养护剂，包裹塑料布进行养护。
4、梁板采用浇水或塑料布+阻燃岩棉被进行养护。
5、普通混凝土养护时间不得少于7天，防水混凝土养护时间不得少于14天。
6、地上结构施工主要处于春、夏季，为防止新浇筑混凝土表面水分散失过快，在混凝土
浇筑后及时进行养护，根据实际情况增加浇水养护次数保证表面湿润，必要时用塑料布覆盖
严密，并保持塑料布内有凝结水，严防混凝土裂纹的出现。
6.6.5混凝土拆模
混凝土拆模要有混凝土拆模申请单。
1、不承重的侧模板，应在混凝土强度能保证其表面及棱角不因拆模板而损坏，方可拆模。
2、承重的模板应在混凝土达到下列强度以后，始能拆模（按设计强度等级的百分率级）
构件名称 跨度（m） 拆模强度（%）
≤2 50
板 2至8 75
>8 100
梁 ≤8 75
悬挑梁、悬挑板 >8 100
6.6.6混凝土结构的实体验收
结构主体封顶后，混凝土实验报告均符合设计要求，总包项目部技术负责人组织实施结
构实体检验，在监理工程师(建设单位项目专业技术负责人)见证下，选择具有相应的资质的
试验室承担结构实体检验。
根据《混凝土结构工程施工质量验收规范》GB50204-2015要求，对结构实体混凝土强度、
钢筋保护层厚度以及工程合同约定的项目进行检验。
对混凝土强度的检验，应以在混凝土浇筑地点制备，并与结构实体同条件养护的试件强
度为依据，当同条件养护试件强度的检验结果符合现行国家标准《混凝土强度检验评定标
准》GB/T50107-2010 的有关规定时，混凝土强度应判为合格。
对钢筋保护层、厚度的检验，抽样数量、检验方法、允许偏差和合格条件应符合以下要
求：
1、钢筋保护层厚度检验的结构部位和构件数量应符合下列要求：
（1）钢筋保护层厚度检验的结构部位，应由监理(建设) 施工等各方根据结构构件的重要
性共同选定；
（2）对梁类、板类构件应各抽取构件数量的2%，且不少于5个构件进行检验，当有悬挑
构件时，抽取的构件中悬挑梁类、板类构件所占比例均不宜小于50%。
2、对选定的梁类构件，应对全部纵向受力钢筋的保护层厚度进行检验，对选定的板类构
91件应抽取不少于6 根纵向受力钢筋的保护层厚度进行检验，对每根钢筋应在有代表性的部位
测量1 点。
3、钢筋保护层厚度的检验，可采用非破损或局部破损的方法；也可采用非破损方法，并
用局部破损方法进行校准；当采用非破损方法检验时，所使用的检测仪器应经过计量检验，
检测操作应符合相应规程的规定，钢筋保护层厚度检验的检测误差不应大于1mm。
4、钢筋保护层厚度检验时，纵向受力钢筋保护层厚度的允许偏差对梁类构件为+10mm
-7mm， 对板类构件为+8mm -5mm
5、对梁类、板类构件纵向受力钢筋的保护层厚度，应分别进行验收，结构实体钢筋保护
层厚度验收合格应符合下列规定：
（1） 当全部钢筋保护层厚度检验的合格点率为90%及以上时，钢筋保护层厚度的检验结
果应判为合格；
（2） 当全部钢筋保护层厚度检验的合格点率小于90%，但不小于80% ，可再抽取相同数
量的构件进行检验；当按两次抽样总和计算的合格点率为90%及以上时，钢筋保护层厚度的检
验结果仍应判为合格；
（3） 每次抽样检验结果中不合格点的最大偏差均不应大于规范规定允许偏差的1.5 倍。
6.7屋面工程
详见《屋面工程施工方案》
6.7.1作业条件
1、各种穿过屋面预埋管件、屋面预留洞施工完毕；屋面的女儿墙、设备基础等均按设计
图纸要求施工完毕。
2、主体结构已进行验收。
3、场地已清好。
4、所用的防水、保温材料应有产品合格证书和性能检测报告，材料的品种、规格、性能
等必须符合国家现行产品标准和设计要求。产品质量应由经过省级以上建设行政主管部门对
其资质认可和质量技术监督部门对其计量认证的质量检测单位进行检测。
6.7.2保温层施工
本工程屋面保温主要采用80厚挤塑聚苯板。
1、屋面清理干净，板面无松动、空鼓、起砂、掉灰现象，无木方、钢管等杂物。
2、预埋件、预留孔（雨水口、排水孔等）在铺板前留好，严禁保温板铺设完成后在保温
板上打洞。
3、表面清扫干净后，直接在屋面上铺设挤塑聚苯板，挤塑聚苯板长边顺屋面排水坡向铺
设，由周边向屋面中心铺设，挤塑聚苯板仅在屋面周边及节点（水落口、排气道等）处采用
水泥聚合物防水料与防水层进行点式粘接处，其他都可以采用空铺。挤塑聚苯板拼接缝要求
紧密，使保温层形成整体。
6.7.3找坡层施工
92本工程找坡层主要采用陶粒混凝土找坡。
施工操作方法及要求：
（1）保温层施工完毕，并经隐蔽验收合格。
（2）基层清理干净，无杂物，水平标高控制线已弹完。
（3）水泥进场时应对其品种、级别、包装或散装仓号、出厂日期等进行检查，并应对其
强度、安定性及其他必要的性能指标进行复验。
（4）当在使用中对水泥质量有怀疑或水泥出厂超过三个月时，应进行复验，并按复验结
果使用。
（5）陶粒在临时堆放处注意防雨，运输和堆放应保持颗粒混合均匀，减少离析。应防止
施工废块和其它杂物资混入。
（6）在气温5度以上的季节施工时，可根据工程需要对轻粗集料进行预湿处理。在气温
5度以下时不宜进行预湿处理。
（7）捣实混凝土采用人工振动，每一振处应使混凝土表面呈现浮浆和不再沉落。
（8）陶粒混凝土浇筑完毕后，应在12h 以后洒水养护，洒水次数应能保持混凝土具有足
够的湿润状态，洒水养护时间不少于7d。
6.7.4找平层施工
本工程找平层采用20厚Ds砂浆。
施工流程：面层清理→标高抄测分格→制作灰饼→浇水湿润→铺水泥砂浆→面层刮平→
压光→浇水养护。
6.7.5防水层、隔离层施工
屋面防水等级为Ⅰ级。钢筋混凝土屋面防水材料采用柔性防水+4厚铜复合胎基改性沥青
（sBs）防水卷材（铜复合胎厚1.2）热熔施工, 隔离层为0.4厚塑料薄膜或0.8厚土工膜隔离
层。具体施工详见本章6.11防水工程中屋面防水工程。
6.7.6保护层施工
本工程屋面保护层为100厚C25混凝土随打随抹，配筋为双向筋A8@250，分缝12宽，双
向中距3000，缝填粗砂；
施工工艺及流程：基础清理→刷素水泥浆结合层（防水层自带高密度聚乙烯膜时）→找
标高、弹控制线→钢筋绑扎→浇筑混凝土→收光抹平→养护→填缝。
6.7.7面层施工
本工程面层主要为四种：
屋A：花岗石面层做法80厚毛面花岗石板面层，干石灰粗砂扫缝，洒水封缝；
屋B：透水砖面层做法为100厚透水路面砖，粗砂扫缝，洒水封缝；
屋C：600厚种植土；根据工程量清单，种植土不在本工程范围。
平屋面ZZ-7：做法为25厚憎水膨珠砂浆拍浆抹平，中间压入一层玻纤网格布，3m*3m分
缝，缝填密封膏。
931、花岗石面层施工工艺流程
弹线→试排→基层处理→铺砂浆→铺花岗岩→灌缝、擦缝→养护
2、透水砖面层施工工艺流程
弹线→试排→基层处理→铺砂浆→铺透水砖→灌缝、擦缝→养护
3、25厚憎水膨珠砂浆施工
基层清理→虚铺SF憎水膨珠保温砂浆→压入玻纤网格布→喷洒防水溶液→碾压 SF憎水
膨珠保温砂浆
6.8钢结构工程
详见《钢结构工程施工方案》。
本工程中的门急诊医技病房综合楼中庭处为钢结构施工区域。钢结构分布位置在：23
轴-26轴/D轴-M轴一层至四层中庭位置，主要为钢骨柱和钢骨梁。
柱钢结构构件类型主要以柱钢骨大样1、柱钢骨大样2、柱钢骨大样3为主。预先作好与
土建钢筋连接及机电设备留洞等前期设计工作，进行科学合理的深化和优化，节点图及加工
安装详图设计需以原设计图为依据，并要求深化图纸须经原设计设计院及主设计师签字确认
后方可投入生产加工；设计图纸保证工厂加工和现场安装的要求。
图纸中钢骨梁与钢骨柱连接尺寸表如下：
螺栓个数 边距 连接板 悬挑长度 柱内加劲厚度
钢骨梁、柱尺寸 螺栓直径
n×c q 尺寸 L t
700×200×22×25
2-
梁与
20 6×70 95 510×32 1400 25
350×200×22×25
5×10
柱
700×200×22×25
2-
梁与
20 6×70 95 510×32 1400 25
400×200×22×25
5×10
柱
400×200×22×25
2-
梁与
20 3×75 90 315×32 800 25
400×200×22×25
5×10
柱
2-
1500×200×22×25
20 15×80 105 1290×3 1500 25
梁与十字型钢柱
25×10
946.8.1钢结构安装工艺流程
钢结构安装工艺流程详见下图：
钢结构安装工艺流程
6.8.2地脚螺栓埋板预埋
本工程每根钢柱均需埋设地脚螺栓埋件，再立钢柱后上紧螺栓。地脚螺栓的规格以施工
图为准，钢柱类型是方柱。
地脚螺栓预埋板于楼板中，同时地脚螺栓在埋设过程中容易受到楼板分布筋、布管线等
施工工序的干扰，使已校正好地脚螺栓埋板位置发生偏移，从而导致钢柱定位发生偏移。为
保证埋板设精度，在埋板四周顶部设置定位筋。
6.8.3钢柱安装
柱基础和吊装准备→钢柱就位→临时固定→钢柱校正→钢柱固定→灌筑补偿收缩细石混
凝土。
6.8.4钢梁安装
钢梁吊装准备→钢梁就位→临时固定→钢梁校正→钢梁固定→梁柱节点处理→灌筑补偿
收缩细石混凝土。
6.9砌筑工程
详见《砌筑工程施工方案》。
本工程外墙采用200厚A3.5，B05级加气混凝土砌块墙，局部为300-550mm厚钢筋混凝土
墙，与土接触的墙体均采用M7.5水泥砂浆砌筑MU10混凝土砖。内墙除个别包管位置选用轻
95钢龙骨纸面石膏板隔墙外，其余内墙均采用150-250mm厚A3.5,B05级加气混凝土砌块墙。
本工程主要采用加气混凝土砌块砌筑，砌筑施工坚持以样板带路的原则，先施工样板，
项目部进行技术复核及监理、建设单位验收合格后再进行大面积施工。
6.9.1工艺流程
砌筑施工工艺流程如下：
基层处理→测量放线→绑扎构造柱钢筋→钢筋验收→砌块砌筑→构造柱模板支设→浇筑
构造柱混凝土→验收
6.9.2施工技术措施
砌筑工程施工技术措施
工 序 做 法
1、钢筋混凝土底板基层处理；
2、在结构柱、墙上弹出的50cm水平控制线，并设计平面布置图弹出隔墙和门
测量放线
的位置；
3、线放完后经质检部门验线并做好记录。
1、钢筋绑扎、支模、浇注导墙，导墙表面应找平；
导墙施工 2、导墙采用C20混凝土，高度不小于200mm；
3、回填区导墙应与结构地面连接，并在回填施工前完成。
立皮竖杆 根据隔墙定位，测量放线，立皮竖杆间距15～20m，拐角处单独设置皮竖杆。
1、砌块墙体上的设备管线留洞大小、位置、标高见设备专业施工图；
2、内墙除钢筋混凝土构造柱、梁一次施工完成外一般分两步砌筑：第一步在
吊顶高度以下按图示尺寸留洞、砌筑，待上部设备管线安装完毕后再砌至板底
或梁底封堵严实。
墙体留洞 3、非承重墙上的洞口按结构总说明加强，洞口待安装后周边堵塞密实，标号
及封堵 不低于周边结构要求，并保证墙体隔音、防火性能。
4、管道井隔墙：先安装管线后施工管道井壁，所有电缆井、管道井(除风井
外)，在每层楼板处用后浇板或耐火极限满足现行规范要求的防火封堵组件进
行封堵。电缆井、管道井与房间、走道等相连通的孔洞采用防火封堵材料封
堵。
1、在机电综合图审批通过前，提前插入门洞过梁以下部位砌筑施工；
2、砌筑采用砌块配套砂浆，或者设计要求的强度等级的砂浆；
过梁以下 3、砌块砌筑前，先检查导墙上口水平度，剔凿上口的浮浆，并采用水泥砂浆
砌筑施工 找平；
4、砌块排列上、下皮应错缝搭砌，搭砌长度一般为砌块的1/2，不得小于砌块
高的1/3，也不应小于150mm；
96工 序 做 法
5、砌筑墙体按设计要求位置设置构造柱，门窗洞口均设过梁。构造柱设置及
配筋满足设计图纸及相关规定要求；
6、不同材料墙体抹灰前均需搭设≥300mm宽钢丝网一层，并钉牢绷紧。
7、钢丝网铺设前对企口处进行抹灰找平，能有效减少不同材质交接处形成的
收缩裂缝。
8、电气铺管，安装附墙设备，需要按图纸要求预埋管道和附墙设备，并要求
与砌筑同步进行；
9、二次开槽的管道，在完成之后用细石混凝土填实，并在表面贴尼龙布，避
免表面面层出现裂缝；
10、按设计要求的砂浆品种、强度及砌筑部位选择相应的预拌砂浆，砂浆随拌
随用，水泥砂浆在拌成3小时内使用完毕，当施工期间气温超过30℃时,必须
在拌成后2小时内使用完毕，严禁使用过夜砂浆；
11、砌块砌筑前一天应进行浇水湿润，冲去浮尘，清除砌块表面的杂物后方可
吊运就位，砌筑就位应先远后近、先外后内；每层开始时，应从转角处或定位
砌块处开始；应吊砌一皮、校正一皮，立皮竖杆，拉线控制砌体标高和墙面平
整度；每天砌筑的高度不得大于1500mm。
1、过梁以上砌筑施工前，机电承包商需提供正式的砌筑留洞图，以便砌筑时
预留机电穿墙洞口和预留套管，这样的施工顺序可以避免出现机电管线妨碍隔
墙砌筑的现象，避免增加防火吊顶或大量防火封堵带来的额外费用和工期损
失；
2、若过梁上部机电综合图进度不满足要求时，可考虑暂停影响区域砌筑施
过梁以上
工，待确定留洞位置后再跟进砌筑，避免发生洞口的二次剔凿；
砌筑施工
3、预留洞口与管线之间缝隙超过 50mm，由机电承包商负责封堵，套管内由机
电承包负责封堵；
4、顶层、次顶层的填充墙顶与梁底交接部位，必须采用柔性填充材料。
5、墙顶部与楼板小于200mm，在砌筑完成14天后，用灰砖斜砌封堵，灰缝采
用同强度等级砂浆。
6.9.3砌筑工程与相关专业配合协调
砌筑工程施工主要涉及与机电、电梯之间的配合协调，相互之间的配合要求较高，且施
工管理控制难点较多，其主要配合控制要点如下：
砌筑工程与机电专业配合控制要点
97内容 配合协调点
1、施工前机电专业需对相关人员就留洞进行技术交底；
预留 2、施工中依据机电专业的综合留洞图进行洞口留设；
预埋 3、施工过程中，机电专业需安排专业人员进行监督，并配合进行套管、水平
及竖向管线等相应预埋工作，确保预留预埋准确，减少二次剔凿。
1、机电专业完成预留洞口、套管部位管线安装，经监理单位验收后，办理正
洞口
式手续移交土建封堵、回填、修补及抹面；
封堵
2、套管内的封堵、回填、修补及面层处理由机电专业负责。
1、对机电专业提出的二次开洞、开槽要求，需在征得建设、设计、监理单位
二次
同意后，土建方可依据总承包合同相关要求进行相关施工；
剔凿
2、施工前需完成施工签证办理，以便对二次剔凿进行控制。
1、支架部位的防水施工前，需机电专业依据建设、设计单位认可的支架布置
防水
图放线，经监理验收后移交防水施工；
部位
2、支架部位的防水施工需严格按照协调确定的节点和工序进行；
机电
3、如出现机电专业施工支架时破坏防水，由机电专业完成相关修补，并承担
支架
相关房间、区域的防水责任。
砌筑工程与电梯专业配合协调点明细表
内容 配合协调点
圈梁 电梯井道的砌块墙体必须加设混凝土圈梁和构造柱，用以支撑电梯轨道，同时
构造柱 须与电梯供应商资料进行核实。
预留 墙体砌筑时，若电梯需设置埋件，电梯专业需依据建设、设计单位审核通过的
预埋 埋件图纸进行，并在隔墙砌筑时予以指导与核查。
施工 鉴于本工程电梯井道较高，立面上必将存在交叉施工的情况，因此需与电梯专
顺序 业完成施工配合协调，确保工程整体进度与安全。
井道 电梯专业需定期对井道垂直度进行监测，发现砌筑施工垂直度不满足电梯安装
垂直度 需求时，需及时提出整改要求；
1、为避免井道漏风，确保电梯井道封闭，严禁电梯专业在井道砌筑墙体上开
二次 洞；
开洞 2、对必须施工的开洞作业，电梯专业必须完成相关的工程指示申请，并提交相
应的洞口封堵措施，并由电梯专业完成相关封堵施工。
依据电梯专业对机房需求的时间计划，提前完成机房位置的砌筑等二次结构施
机房
工，并在设备就位前，在机房相应部位留设运输通道，电梯设备安装完毕后再
施工
进行砌筑封堵。
986.10外脚手架工程
详见《外脚手架工程施工方案》。
序号 脚手架类型 搭设范围区域 搭设起止层 搭设高度
1 双排落地式 地下室外围 -2F~1F 14m
2 双排悬挑式 主体结构外围 2F~4F 11.8m
7-13/M-P轴、
3 双排悬挑式 -1F~4F 23m
7-13/D-F轴
6.10.1外脚手架工程方案设计
因地下室结构施工工作繁杂、工期短，各道工序穿插施工，外脚手架的搭设、拆除须及
时，紧随其后的还有外墙防水及肥槽回填。为确保肥槽回填能按计划时间节点完成，地下室
外脚手架必须及时拆除。基于以上分析，本工程结构施工、外装修施工用外脚手架拟采用钢
管扣件式脚手架。
6.10.2落地式双排脚手架
1、安装流程
定位→铺木垫板→竖立杆→扣纵横向扫地杆→大横杆→小横杆→扶手栏杆→铺脚手板→
设置剪刀撑及连墙件→挂安全网→检查验收
2、构造要求
考虑到地下结构外墙距离支护桩1200mm，脚手架内立杆距墙300mm，立杆排距600mm，立
杆纵距1200mm，大横杆步距1500mm，横向小横杆间距为1200mm，扫地杆距底面200mm，最上
一排水平杆步距可适当调整。脚手架连墙件直接连在护坡桩锚梁上，水平间距为 6m。操作层
脚手板采用木跳板，木脚手板应设在三根横向水平杆上。
脚手架立杆和大横杆主要由6米和4米钢管间隔使用，扫地杆距地面 200mm。小横杆采用
1000mm长钢管，在操作层脚手板对接处设两排小横杆，操作层上满铺脚手板，并设置1.2m高
防护栏杆和180mm高挡脚板。
6.10.3悬挑双排脚手架
1、门急诊医技病房综合楼及动物实验楼地上从二层至四层结构施工期间外脚手架采用悬
挑双排单立杆脚手架，搭设高度高出檐口 1.5m，脚手架纵距 1200mm，步距 1500mm，排距
900mm，内立杆距墙350mm。脚手架外挂密目安全网，操作层满铺脚手板，设挡脚板、两道牢
固的护身栏，第一道高度0.5米，第二道高度1.2米，纵向扫地杆距木跳板200mm，横向扫地
杆设在纵向扫地杆下方，与立杆相连，立杆下垫通长脚手板，操作层下设水平兜网随施工作
业层而上升，并每隔一层脚手架内增设一道水平兜网，且在操作层外架内立杆与结构的间距
内满铺设脚手板起防护作用。地下室回填后，及时将悬挑外架改为落地式双排脚手架。搭设
99方法与落地双排架相同。
2、悬挑工字钢：采用20#工字钢，在工字钢距端头100mm、1000m两处各焊接一个立杆钢
管套头钢筋，（采用C25钢筋头废料），焊接要求满焊。待一层顶板砼达到强度要求，开始
安装工字钢，将工字钢一端穿过预留的套环，端头距离套环200mm，另一端放平悬挑在结构外，
悬挑出的端头距结构外侧 1.35m，在工字钢与结构外口处采用 100*100*30钢板铺垫，使工字
钢受力后挠度满足计算要求,位置校准后将工字钢与钢筋套环焊接牢固。
3、建筑物转角处悬挑工字钢需要加密两道，间距 1.2m，采用直径14的钢丝绳一端与最
下层工字钢套头缠绑固定，工字钢下端的钢筋头防止钢丝绳滑脱，禁止不套工字钢直接套在
钢筋头。转角处采用4根9.0m长的工字钢搭设在悬挑工字钢上并焊接牢固，转角处地锚需考
虑工字钢搭接问题，具体如下图所示。
4、防护网
架体采用全封闭形式，架体外立杆内侧满挂绿色密目安全网，每二层以及在操作面的下
一步（包括架体与结构间间隙）均在水平方向设置大眼安全网。为满足安全要求，在每层楼
板边缘位置设立好安全防护栏杆。禁止工人以外架作为通道，上下班时必须通过马道和结构
楼梯上下楼层。
6.11防水工程
详见《防水工程施工方案》。
6.11.1建筑防水施工做法
本工程建筑防水做法详见下表：
地下室防水等级为一级。混凝土防水等级一级，地下室底板、外墙面采用
4+4厚SBS改性沥青防水卷材；地下变形缝采用中埋式金属止水带；地下室
地下室
顶板（地下二层顶板）采用三元乙丙丁基橡胶防水卷材；坡道底板：1.5厚
自粘聚合物改性沥青防水卷材(无胎)+1.5厚单组份聚氨酯防水涂膜。
屋面防水等级为Ⅰ级，柔性防水（1.5厚自粘聚合物改性沥青防水卷材（无
防 水
胎）+1.5厚单组份聚氨酯防水涂膜）；1.2+1.2厚三元乙丙丁基橡胶；4厚
工程 屋面
铜复合胎基改性沥青(sBs)防水卷材(铜复合胎厚1.2),热熔施工；种植屋面
柔性防水为2厚聚合物水泥防水涂料（隔气层）。
卫生间、淋浴间、污物间等用水房间为1.5厚聚合物水泥基复合防水涂料；
室内 侧墙施工缝防水为15厚1：1.5水乳型聚合物水泥砂浆；楼地面 2厚聚氨酯
涂膜防水层。
6.11.2重点防水部位
1、地下室底板及地下室外墙防水
整个施工过程中必须对后浇带进行有效的保护，在后浇带混凝土浇注前，为保证后浇混
100凝土与原有混凝土之间粘结紧密，后浇带范围内松散混凝土或浮浆应彻底清除。后浇带处钢
筋表面要彻底除锈，要清除后浇带内部的一切杂物和灰尘。浇注混凝土，采用微膨胀混凝土，
混凝土强度等级比原混凝土提高一级，要重点控制后浇带内的清理、剔凿，微膨胀混凝土自
身的强度和防水等级以及止水带的连续性和牢固性；保证混凝土连续浇注，振捣密实，不留
死角。
2、室内楼地面防水
对本工程有防水要求的房间，其防水、防潮对于保证建筑物的正常使用至关重要，因此
必须进行更严密的过程控制和程序控制，按照规范的要求进行严格检验、闭水试验，满足设
计和规范要求。
3、屋面防水
在施工过程中除严格程序和过程控制之外，要重点加强坡屋面接缝处、阴阳角、机电穿
管处、防水收边处、屋顶防雷接地处等细部节点的防水处理，以确保屋面防水质量达到合格
标准。
6.11.3防水施工管理要点
1、优选材料：对防水主材及其辅材的优选，保证其完全满足该工程使用功能和设计以及
规范的要求，并满足环保性要求。
2、材料验收：材料进场经验收并取样复试合格后方可使用。
3、绘制节点详图：绘制防水施工节点详图，经设计人员审核后，方能用于施工。
4、样板引路：防水施工由专业防水施工队伍（班组）进行，专业防水施工人员熟悉防水
施工要求，施工前进行详细技术交底和专业培训，先做样板，确认工序及做法后进行大面积
施工。
5、过程严格控制：对防水施工的质量必须进行严格的程序控制、过程控制和环节控制。
6、确保可靠性：对防水层的保护措施和防水保护层的施工要确保防水的安全可靠性。
7、特殊部位加强处理：对结构断面变化的地方、阴阳角以及管道穿过结构外墙等特殊部
位必须采取附加层加强处理。
8、重点部位质量控制：阴阳角、女儿墙、地漏、管根和防雷接地等薄弱部位处的防水节
点和防水层施工的质量控制；对于防水工程涉及的试验必须严格按照要求完成。
6.12幕墙工程
详见《幕墙工程施工方案》。
本工程幕墙形式包括玻璃幕墙、石材及金属幕墙、玻璃屋顶等三种幕墙类型。设计要求
如下：
1、挂装花岗石幕墙的装饰部位，石材吸水率应小于0.8%，参考厚度30mm。石材宽度大
于300mm的吊顶部位，应采用薄石材铝蜂窝板。
2、局部玻璃幕墙为铝合金框架式明框幕墙，采用铝合金断桥隔热型材及浅灰色 LOW-E双
钢化中空玻璃（参考厚度 8+12A+8mm，间隔层为12mm氩气），可见光透射比≥0.60，可见光
101反射比≤0.3，太阳能总透射比≤0.45，遮阳系数≤0.52，光热比γ值≥1.2，幕墙龙骨及外
漏金属构件均采用氟碳喷涂，室内一侧龙骨及扣盖喷涂颜色为白色。
3、行政楼与门急诊医技病房综合楼连接处为玻璃屋顶，均采用 LOW-E中空镀膜夹层安全
玻璃，夹胶玻璃设置在室内一侧，厚度不应小于 1.52mm，参考厚度为8+1.52+8+12A+10mm，
应满足防冰雹功能。
6.12.1施工部署
根据门急诊医技病房综合楼工程外立面整体效果及位置关系，分为四个施工区：东立面
区、北立面区、西立面区、南立面区。每个施工区域均配备充足的人力、机具，根据进度安
排，四个施工区域可同时施工。
各施工区段的施工内容
各立面均垂直于地坪，采用常规吊篮施工，框架及饰面安装由下向上安装，饰面完成后，
吊篮随之向下拆除。安装幕墙框架柱、梁，使用卷扬机上下对拉。在安装幕墙面板应先将材
料倒运到作业面结构层。
6.12.2主要施工流程
1、玻璃幕墙施工流程
材料准备→测量放线→埋件处理→转接件安装→竖龙骨安装→横龙骨安装→层间防火防
雷→玻璃安装→检查→打胶→清洗
2、石材幕墙施工流程
测量放线→连接件安装→钢立柱安装→避雷安装→防腐处理→层间防火层安装→保温岩
棉安装→隐蔽验收→内层角钢横梁安装→防水铝板的安装→外层角钢横梁安装→石材安装
3、玻璃屋顶施工流程
测量放线→安装立柱→安装横梁→粘贴副框→安装玻璃→注胶及幕墙外立面清洗。
4、铝板幕墙施工工艺
安装预埋件→测量放线→安装固定铁码→型钢材安装→铝板安装→注胶密封→清洁→工
程验收
6.13装饰装修工程
6.13.1地面工程
1、混凝土垫层施工工艺流程
基层处理→测设标高控制线→铺设混凝土→振捣、找平→养护。
2、防滑地砖楼地面施工工艺流程
基层清理→找标高、弹线→铺水泥砂浆结合层→弹铺砖控制线→铺砖→勾缝、擦缝→养
护→踢脚板安装
3、细石混凝土楼地面工艺流程
标高复核→混凝土浇筑→抹平压光→洒水薄膜覆盖养护
4、智能化全钢活动地板楼面
102操作工艺
基层处理→弹线套方→安装支架和横梁→铺设活动地板
5、PVC地板楼面施工工艺流程
基层清理→弹标高控制线→找标高冲筋贴灰饼→浇筑混凝土垫层→自流平施工→PVC卷材
地板粘铺
6.13.2内墙面工程
详见《内墙抹灰施工方案》。
6.13.3门窗工程
1、木门安装工艺
木门制作→木门安装→五金安装
2、钢质防火门安装工艺流程
划线定位→门洞口处理→门框内材料的填充→门框就位和临时固定→门框固定→门框与
墙体间隙间的处理→清理→门扇安装→五金配件安装
3、防火窗安装施工工艺流程
弹线定位→窗洞口处理→拆包、检查→窗框就位和临时固定→窗框固定→窗框与墙体间
隙间和处理→清理→窗扇及窗玻璃安装→五金配件安装
4、不锈钢门安装工艺流程
划线定位→钢门就位→钢门固定→五金配件的安装
5、铝合金窗安装工艺流程
弹线找规矩→门窗洞口处理→门窗洞口内埋设连接铁件→铝合金门窗拆包检查→按图纸
编号运至安装地点→检查铝合金护膜→铝合金门窗安装→门窗口四周嵌缝、填保温材料→清
理→安装五金配件→安装门窗密封条→质量检验
6.13.4顶棚工程
1、铝方板吊顶施工工艺流程：
弹线→固定吊杆→边龙骨安装→龙骨安装→铝合金面板安装
2、耐火耐水石膏板吊顶施工工艺流程
3、硅钙板吊顶工艺流程
基层清理→弹线→安装吊筋→安装主龙骨→安装次龙骨→安装硅钙板→成品保护
4、无机纤维喷涂顶棚施工工艺流程
施工前准备→喷涂基面处理→喷涂施工→表面修整→喷涂场地清理→质量验收→喷涂层自
然养护
6.14古建坡屋顶（含仿古门头）
详见《古建坡屋顶（含仿古门头）施工方案》
6.14.1屋顶形式设计
本工程部分建筑屋顶采用仿古建筑单檐歇山形式，其中门急诊医技病房综合楼 1#屋顶西
103侧出单檐歇山抱厦，与主殿取高度一致。门急诊医技病房综合楼南北病房部分均采用中间大
歇山和两肩相同做法的小歇山顶，并排布局形式，山墙均开敞通风，除病房楼两肩小歇山顶
外，各歇山顶均采用镂空处理，古建筑屋面板与室内屋顶板分离，檐下均为室外空间。
项目坡屋面结构整体为钢筋混凝土现浇结构，仿古建筑屋面斗、椽望、歇山山墙面等采
用轻质环保的装配式铝合金构件及铝板包饰代替传统的木质构件，结合北京地区传统中式 7
样和8样琉璃筒板瓦，能够在保证外观精美的前提下，增加建筑物保存时间。项目原有建筑
屋脊兽吻为和平鸽造型，新建筑中的兽吻形制尊重这一文脉，采用重新设计的和平鸽造型，
整体古建设计风格与西山风景遥相呼应。
7# 3# 5#
1#
6# 2# 4#
门急诊医技病房综合楼古建屋顶编号
1、古建屋顶做法设计
（1）屋面瓦材：门急诊医技病房综合楼 4#-7#歇山顶、南北入口卷棚雨棚顶采用北京地
区传统中式7样琉璃筒板瓦，门急诊医技病房综合楼 27轴-28轴间南北次入口、J轴-K轴间
的西侧歇山顶垂花门采用 8样琉璃筒板瓦，门急诊医技病房综合楼 1-3#歇山顶采用4样琉璃
筒板瓦，本工程屋顶不设小跑走兽。
（2）铺瓦：本工程屋面仿古建筑设计，采用屋面透空及铺瓦肋架梁，铺瓦需考虑柱跨肋
架梁间距，屋面透空部分以肋架梁延长线等分柱跨，跨间为铺瓦间距单元，间距单元内采用
筒瓦坐中。非镂空部分以铺瓦透空端面梁上扣脊瓦对轴，向垂脊方向等距铺瓦。
104（3）屋面加固：根据《坡屋面工程技术规范》（GB50693-2011第3.2.10条，屋面坡度
大于100%及大风和抗震设防烈度为7度以上的地区，应采用加强瓦材固定等防止瓦材下滑的
措施，屋面琉璃瓦卧底灰下铺设防滑钢板网，上下每铺三行底瓦时便采用一行大眼瓦用铜丝
与钢板网栓牢固，防止瓦屋面滑坡。
2、古建外檐建筑做法及构造
（1）椽望：
钢筋混凝土全现浇，开间椽子空挡坐中，椽径 180mm。4-7#歇山顶角梁冲300，翘400，
其余歇山顶角梁冲600，翘800mm。
（2）斗拱：
斗口口分150mm，出一踩，通过预埋件螺栓安装，凡与墙面的接触面都应涂膜建筑胶粘合，
用水泥钉钉牢。
（3）斗拱正心桁为折板百叶通风窗，外檐油漆彩画为金线小点金旋子彩画，下架柱子传
统油饰，飞椽头做片金万字，贴金，檐椽头做金边栀花彩画，贴金。
3、其他面层及构造做法
（1）保温：
本工程歇山顶均为室外构筑物，除雨棚外，不设保温做法，女儿墙、出屋面柱头及混凝
土台等构造部分需敷设保温。
（2）防水：
屋顶结构板连同钢板网防滑层预埋预埋钢筋根部向上500mm部分，需涂膜聚合物水泥基
防水涂膜。
（3）融雪：
根据《坡屋面工程技术规程》第3.2.17条，坡屋面檐口部位应采取防冰雪融坠的安全措
施，本工程在檐口沿瓦垄方向向内2m敷设加热电缆，防止冰雪在檐口堆积
（4）所有斗拱、构件等与混凝土、砌筑体结合部均采用预埋件及螺栓连接，预埋件与螺
栓焊接的焊缝应符合焊接验收规范要求。
（5）所有预埋构件、螺栓等构件均做防锈处理。
6.14.2作业条件
1、屋面的梁板结构均按设计图纸要求施工完毕，防水施工完成，各种屋面预埋件施工完
毕；
2、主体结构已进行验收。
3、琉璃瓦、钢板网等材料进场验收合格。
6.14.3瓦屋面施工
工序：苫背→撒头分中号陇→铺瓦→调脊
6.14.4安装及彩绘施工
1、根据本工程设计图纸，挑檐枋为3厚仿木纹铝板材质，檐椽、飞椽等为轻质混凝土材
105质，施工中用螺栓及建筑胶与主体安装连接，施工前应核对预埋件位置，并对预埋件及螺栓
等进行防锈处理，采用建筑胶粘接时，应首先打磨并清洗基层，确保粘接牢固。
2、根据设计要求，本工程外檐油漆彩画为金线小点金旋子彩画，下架柱子传统油饰，飞
椽头做片金万字，贴金，檐椽头做金边栀花彩画，贴金。现场施工时，聘请专业人员按照设
计要求进行现场彩绘。
6.15净化工程
1、中国医学科学院整形外科医院改扩建工程（Ⅰ期）的洁净工程主要部位为：
1）门急诊医技病房综合楼：
a、地下一层中心供应室：洁净区域为无菌品存库；污染品通过 2-17#污物电梯及污物通
道运至回收分类区；洁净品通过发放区发至各科室或通过 2-5#洁净物品电梯运至首层及二层
手术区；物品传递通过配备紫外线灭菌装置的不锈钢双门互锁传递柜实施。
b、首层住院手术室：共设置10间手术室（Ⅲ级）（含DSA手术室1间及负压手术室2
间）及配套辅助用房等，整体布局按照“双通道”式设计。洁净走廊与清洁走廊分设。
c、二层住院手术室；共设置30间手术室。包括I级手术室5间（含防辐射手术室2间）
和Ⅲ级手术室25间，以及配套辅助用房等，整体布局按照“双通道”式设计，洁净走廊与清
洁走廊分设。
2）动物实验楼：
a、屏障级动物饲养及手术区：共设置三间屏障级动物饲养间、1间屏障级动物手术间（7
级）、1间屏障级动物实验室及配套辅助用房等。
2、洁净区域的设计执行《医院洁净手术部建筑技术规范》GB50333-2013及《生物安全实
验室建筑技术规范》GB50346-2011的相关要求。
3、洁净区域的照明均使用磨砂 PS板（应急照明灯具应采用磨砂玻璃或其它不然材料）
饰面洁净灯具。
4、洁净等级变化及洁净区与非洁净区之间的门窗均应采用具有气密封效果的门窗，洁净
区域内的管井门均采用气密型丙级防护门。窗下皮设置100高混凝土地台，保障踢脚贯通。
5、根据招标文件要求，中心供应、手术室、ICU（净化）区域总包施工内容为：天棚做
至结构层，楼地面做至垫层（有防水要求的房间做至防水保护层，塑胶地面或自流平地面做
至找平层），砌体及砼墙面做至抹灰层，管道井按图纸要求施工；专业分包完成除总包范围
外的全部内容。
通风空调：净化通风空调系统由专业分包完成。
消防设施：火灾报警、消防广播系统总包施工额内容为按照图纸预留、预埋管、盒，管
内穿刚带线、线槽穿墙预留及后期封堵；专业分包完成火灾报警、消防广播系统的设备、面
板、线缆敷设安装、调试等工作以及消火栓、喷淋系统工程和气体灭火系统的全部图示内容。
医用气体：由总包单位完成预留、预埋套管，其他有专业分包完成。
6.15.1施工程序
106洁净房间安装程序：
测量放线→龙骨安装→天花内空调风管、电线槽、管线等隐蔽工程安装→天花吊顶安装
→墙面装饰→地面装饰→门窗安装→设备带、插座等设备或配件安装→清洁消毒→各项测试
（自检）→权威部门检测→综合评定→竣工交付使用。
6.15.2施工技术及要求
1、风管的规格、尺寸必须符合设计要求及相关规范——尺量和观察检查；
2、风管咬缝必须紧密，宽度均匀，无孔洞，半咬口和胀裂等缺陷。风管不得有横向拼接
缝，矩形风管底边宽度小于或等于 900mm时，其底边不得有纵向拼接缝，大于 900mm且小于
或等于1800mm时，不得多于一条纵向拼接缝，大于1800mm且小于或等于2600mm时，不得多
于2条纵向接缝。不锈钢板焊接时，焊缝处应用低浓度的清洁剂擦洗——观察检查；
3、洁净系统软接所用材料必须不产尘，不透气，内壁光滑。风管及部件清洁、膜封应真
实有效。软接和风管连接必须严密不漏风，连接松紧、长度适宜，无扭曲现象——灯光、尺
量和观察检查。风管管壁最大变形相对量及挠度角允许值间距一般L/2之比应符合相关规范；
4、安装必须牢固，位置、标高及走向符合设计要求。水平风管的安装水平度允许偏差在
1M内应为3mm，总允许偏差为20mm。垂直风管安装的垂直度偏差允许在 1M长度内应为2mm，
总允许偏差应为20mm。部件方向正确，操作方便。防火阀检查孔位置必须设在便于操作位置
并应单独设置支、吊架——观察检查；
5、支、吊架形式、规格、位置、间距及固定必须符合设计要求。严禁设在风口，阀门，
检查口处——观察、尺量、手板检查；
6、净化系统风管连接必须严密不漏，法兰垫料及接头方法必须符合设计要求。——观察
检查。漏风检查按相关标准在正压条件下进行检验，或查验有关检查机构的检查报告；
7、洁净系统风管安装后内壁必须清洁，无浮尘，无油污，无锈蚀及杂物。风管及部件清
洁、膜封工作应真实有效——白绸布擦拭；
8、风管外观质量应达到折角平直，圆弧均匀，两端面水平，无翘角，表面凹凸不大于
5mm，风管与法兰连接牢固，翻边平整——拉线，尺量和观察检查；
9、风管法兰孔距应符合设计要求，焊接牢固，焊缝处不设螺孔。螺孔具有可换性。法兰
和管道配件螺栓孔不得用电焊或气焊冲孔，孔洞处应涂刷防腐漆两遍。风管与角钢法兰连接
时，风管翻边应平整，并紧贴法兰，宽度不小于7mm，并减去重叠部分，翻遍出裂缝和孔洞应
图密封胶——尺量和观察检查；
10、风管加固应牢固可靠，整齐，间距适宜，均匀对称——观察检查；
11、风管的法兰连接对接平行，严密，螺栓禁锢，螺栓露出长度适宜一致，同一管段法
兰螺母在同一侧——扳手试拧和观察检查；
12、风口安装位置正确，外露部分平整美观，同一房间内标高一致，排列整齐。安装高
效过滤器的框架开口便长度尺寸不得为正偏差，允许偏差不应大于 3mm。框架应平整，平整度
允许偏差为1mm。高效过滤器安装后至综合性能测定前不宜装扩散板、装饰层——观察和尺量；
10713、防腐涂层是否均匀一致，漆膜是否附着牢固、有否剥落、气泡等缺陷，是否按要求
做上色环及流向箭头——观察检查；
14、保温（冷）层固定件、支承件是否正确、牢固，方式厚度是否符合设计要求，保温
层容重是否符合设计要求，保温结构不应影响部件、附件、门盖的开启和检修——拉线，尺
量和观察检查；
15、防潮层是否密实、连续、无漏设和机械损伤，表面是否完整、无气泡、翘口、脱层、
开裂，涂层防潮层的总厚度是否达到规范标准——尺量和观察检查。
6.16屏蔽防护工程
基本情况如下：
门急诊医技综合楼CT间、DR室、CBCT、曲面断层、数字乳腺、浅层X光室、牙片室等防
护区域的射线防护层、配套装饰装修、给排水、通风空调、电气、防护门窗、各类管道穿墙
的开洞、辐射防护封堵等工程。
6.16.1防护工程
1、地面防护层施工
楼面设置硫酸钡水泥防辐射涂料层。
2、墙面及顶面铅板防护层施工
（1）使用材料：铅板（规格为1000mm*2000mm、1000mm*3000mm）、钻尾丝、铅板垫、其
他辅材等。
（2）墙面建立龙骨支撑架，铅板在龙骨架上安装。铅板用钻尾丝固定在墙面龙骨支撑架
上。
（3）钻尾丝用电钻穿透铅板垫一端，然后穿透铅板、钢龙骨，固定紧后将铅板垫另一端
折起遮住钉眼。铅板与铅板之间的应有20～25mm的搭接，以避免射线通过铅板的施工缝处泄
漏。
（4）板与板间搭接≥30mm，以防止射线外漏。
3、手动平开铅防护门安装
（1）手动铅防护平开门制作
1）防护门体采用型钢做承重骨架，永不变形；门体装饰层使用优质不锈钢板。采用三层
粘合技术、新工艺，装饰层、防护层、骨架层合而为一，防护层使用 1#纯铅板，提高门体强
度及防护性能。
2）不使用传统门的合页结构，改良工艺使用隐藏式同心轴开启结构，内装压力轴承，有
效解决防护门设计中门扇下垂的难题，使防护门持久耐用，使门体开启更加轻便灵活。
（2）手动铅防护平开门安装
1）安装现场条件：在地面铺好地板砖、地板或者PVC地板时，手动铅防护平开门进行安
装。
2）使用工具、材料：电锤，紧固件采用φ4mm的大头自攻螺钉和φ6mm的膨胀螺栓。
1083）门框与墙体的缝隙用不小于房间防护当量的铅板填补。
4、自动推拉铅防护门安装
（1）自动推拉铅防护门制作
1）门体采用型钢作为承重骨架，永不变形；门体装饰层使用优质喷塑面板。
2）门体采用三层粘合技术、新工艺，装饰层、防护层、骨架层合而为一，提高强度及防
护性能。
3）门体防护层采用整体轧制的1#优质高纯度铅板。
4）驱动系统（马达及所有传动部件）都使用优质材料，上导轨采用与马达配套的加强型
铝合金动力梁，使门体运行更加牢固，开关轻便灵活；采用静音技术，门体开关无噪音。
5）位于动力梁处的吊轮可以调节门体与墙体之间的缝隙。
6）门为上悬吊式，无下轨道，便于推车进出。
7）配置LED工作指示灯、门灯联锁、光电开关、辐射防护标志牌。
（2）自动铅防护推拉门的安装
1）自动铅防护推拉门的洞口正上方预留电源线头。自动门安装时分为机房室内和机房室
外安装两种方式，预留的电源线头应与门体在同一面（门体在室内安装，则电源线头预留在
室内的洞口墙面；门体安装在室外，则电源线头预留在室外的洞口墙面）。
2）在地面铺好地板砖、地板或者PVC地板时，自动铅防护推拉门进行安装。
3）使用电子水平仪、水平管、卷尺、吊锤等测量工具，在自动防护门洞口上方确定轨道
的位置，划线标记。
4）安装马达、电脑控制板等，安装完成后，接通电源，调试门体开启速度。
5、铅玻璃的安装
（1）铅玻璃均采用国产优质铅玻璃，透光率≧85%，无杂质、霉点，具有折射率低、抗
氧化能力强的特点。
（2）安装玻璃前，应检查玻璃材口是否平滑整齐，检查玻璃洞口是否干燥平整。禁止使
用潮湿的和粗糙的东西与玻璃接触。
（3）使用红外线、卷尺等测量工具，确定铅玻璃的安装位置，保证铅玻璃是居中安装的。
6.16.2电磁屏蔽工程
1、工艺流程
109基层验收、找平→防潮层→绝缘板铺设→屏蔽体安装→防潮层第二遍→地面回填→装饰
装修
2、屏蔽体安装制造工艺：
壳体→屏蔽体由龙骨架（木质或金属材料）支撑，龙骨架与墙体绝缘安装→屏蔽门→通
风波导窗→其它
6.17季节性施工
根据对北京市历史气象资料的分析，一般确定 6月15至9月15为雨期施工阶段，11月
15日至3月15日为冬期施工阶段。
根据施工进度计划，将整个工程施工期间在各年冬期施工内容如下：
时间 冬期施工内容
1、门急诊医技病房综合楼地下室内装修；
2018.11～2019.3
2、机电安装工程。
综合调试
2019.11～2020.3
根据施工进度计划，将整个工程施工期间在雨期施工内容如下表。
时间 雨期施工内容
1、门急诊医技病房综合楼土方开挖、地下室结构；
2018年6～9月 2、动物实验楼砌筑、室内装修、外墙装修；
3、机电安装工程。
1、门急诊医技病房综合楼室内装修；
2019年6～9月
2、室外工程。
6.17.1冬期施工
1、冬施责任分工及施工准备
（1）冬施责任分工
（2）冬期施工准备
1101）提前编制冬施方案，并组织施工管理人员和工人进行培训。
2）编制防火预案，检查各楼层消防水管和灭火器，对管理人员和工人进行防火知识培训。
3）冬施前两周对现场临水、临电进行全面检查，对现场外露水管、消防管等需要保温的
部位进行保温，确保冬施顺利进行。
4）要求混凝土供应公司、试验室要做好冬期混凝土的试配工作，提前做好负温养护混凝
土的配合比试验。
5）大型机械要做好冬期施工所需油料的储备和工程机械润滑油的更换、补充以及其它检
修保养工作，以便在冬施期间运转正常。
2、装修工程冬期施工措施
（1）砌筑工程
1）冬施不安排砌筑施工，如初冬砌筑时遇极端低温天气将采取以下措施。
为确保冬期砌筑质量，在正温条件下砌筑空心砖可适当浇水湿润，但浇水不宜过多，且
随浇随用，砖的表面不得有游离水；在负温条件下砌筑时，不得对砌块进行浇水。砌筑砂浆
要求预拌砂浆供应商采用普通硅酸盐水泥拌制，并要掺入防冻剂，适当加大砂浆稠度，一般
控制在10～12厘米，以确保砖与砂浆的粘结力，砖的表面不允许有冻霜。
2）掺加外加剂的砂浆使用温度不得低于 5℃。搅拌时间适当延长，一般比常温增加 0.5
～1倍。
3）不得使用已遭冻结的砂浆，不准用热水掺入冻结砂浆内重新搅拌使用，也不得在砌筑
时向砂浆内掺水使用，已砌筑完的墙体应立即用阻燃草袋覆盖。
4）砂浆试块的留置与混凝土试块留置方式相同。
（2）装饰、装修工程
1）在冬施前将所有的门窗洞口封闭好，外立面必须封闭，并且具备供暖条件，否则不得
进行施工。
2）冬施期间要尽量避开湿作业，如必须施工的要做专项施工方案，并经公司审批后方可
施工。
3）冬施期间，当施工要求分层抹灰时，底层灰绝对不能受冻，抹灰砂浆在硬化初期应采
取防止受冻的保温措施，室内抹灰的养护温度不应低于5℃。
4）冬期施工油漆、涂料工程应在有采暖条件下进行，室内温度保持均衡，不得突然变化，
要尽量利用永久性的采暖通风设施，室内相对湿度不大于80%，以防产生凝结水。
5）冬期施工油漆工程应选择晴天干燥无风天气施工，禁止用热风吹油漆面，以免漆面上
凝结水珠，油漆基层应干燥，湿度不超过5%，不得有冻霜。
（3）防冻剂
冬期施工防冻剂的使用必须要遵循以下原则：
1）所使用防冻剂必须是经过市建委备案的，严禁防冻剂中掺有尿素或氨盐成份。防冻剂
带入混凝土中的碱含量必须符合相关规定。
1112）预拌混凝土搅拌站必须要提供其所选用防冻剂的无尿素、不掺氨盐及含碱量符合规定
的试验报告，并必须通过有关检测试验单位试验室抽样检测。
6.17.2雨期施工
1、成立以项目经理为首的雨期施工防汛指挥小组，保证雨期的正常施工与防汛工作。
2、材料堆放防雨措施
（1）水泥全部存入仓库，保证不漏、不潮，下面应架空通风，四周设排水沟，避免积水。
（2）钢筋堆放场设置原材基座、排水沟，将雨水及时排出，防止雨水浸泡钢筋。
（3）对模板堆放场地进行硬化，避免地面下沉造成倒塌事故。
（4）选择晴天将机电设备部件运入现场，并存放于仓库内封闭房间。
（5）室外机电管材下面垫设木方，上面覆盖塑料布，周边设置排水沟。
3、混凝土施工
（1）混凝土施工前收听天气预报，应尽量避免在雨天进行。如有必要需搭设防雨棚，以
免雨点的冲击影响混凝土质量。大雨和暴雨天不得浇筑混凝土，新浇混凝土应用塑料布进行
覆盖，以防雨水冲刷。
（2）防水混凝土严禁雨天施工。
（3）雨期应通知搅拌站随时测定砂、石含水率，及时调整混凝土强度等级，严格控制水
灰比。
（4）雨天浇筑混凝土应减小塌落度；在浇筑板、墙混凝土时，可根据实际情况调整坍落
度。
（5）梁板同时浇筑时应沿次梁方向浇筑，此时如遇雨而停止施工，可将施工缝留在次梁
跨中1/3处。
4、模板施工防雨措施
（1）雨天使用的木模板拆下后应放平，以免变形。在大雨来临之前及时用塑料布覆盖，
112防止其遇潮翘曲腐化。
（2）模板拼装后尽快浇筑混凝土，防止模板遇雨变形。若模板拼装后不能及时浇筑混凝
土，又被雨水淋过，则浇筑混凝土前应重新检查、加固模板和支撑。
5、粗装修施工
（1）雨期装修施工应精心组织，合理安排雨期装修施工工序。
（2）雨天室内工作时，避免操作人员将泥水带入室内造成污染。一旦污染楼地面应及时
清理。
（3）各种惧雨防潮装修材料须按物资保管规定，入库和覆盖防潮布存放，防止变质失效。
白灰、石膏板、腻子粉等易受潮的材料须放于室内，并垫高。
（4）室内木作、油漆及精装修在雨期施工时，其室外门窗采取封闭，防止作业面被雨水
淋湿浸泡。
（5）每天下班前关好门窗，以防雨水损坏室内装修，防止门窗玻璃被风吹坏。
6、机电工程
（1）将暗配电管及管口封好，以免水和杂物流进管内，影响后序施工。
（2）做好设备预留孔洞的防雨措施。如施工现场地下部分设备已安装完毕，要采取措施
防止设备受潮、被水浸泡。
（3）地下管线的施工要速战速决，及时下管、试压、确认验收回填。
（4）现场中外露的管道或设备，应用塑料布或其它防雨材料盖好。
（5）敷设于潮湿场所的电线管路、管口、管子连接处应作密封处理。
7、防雷措施
（1）不使用无防雷措施或防雷措施不足的用电设备。
（2）人员远离电线等带电设备或其他类似金属装置，不站立于楼顶上或接近导电性高的
物体。
（3）在无法躲入有防雷设施的建筑物内时，应远离树木和桅杆。现场空旷场地不打伞，
不把钢管、铁锹、等扛在肩上。
（4）雨前做好塔吊避雷检查。
（5）脚手架及时接地，防侧向雷击。
（6）雷雨天时停止塔吊作业。
6.18行政楼加固改造工程
详见《行政楼加固改造方案》
加固改造工程为门急诊医技病房综合楼（医疗用房）等 8项（中国医学科学院整形外科
医院改扩建工程（Ⅰ期））工程中的行政楼单体，。该工程承建于上世纪50年代，砖混结构，
条形基础，屋盖为木结构，一层顶板及二层顶板局部为钢筋混凝土。无地下室。地上两层，
改造建筑面积1335 m2。
本次加固改造主要通过改变结构体系对原建筑进行整体抗震加固，并根据检测鉴定报告
113和现行设计规范，验算结构构件承载力，对不满足承载力要求和耐久性要求的构件进行加固，
采取内衬钢筋混凝土夹墙的方式进行首层及二层的改造加固。楼地面改造做法有细石混凝土
整体面层、地砖、石材等块料面层，顶棚改造做法主要为石膏板吊顶、矿棉板吊顶、涂料顶
棚，外墙面改造做法主要为保温+墙面砖饰面、局部玻璃幕墙，屋面为仿古琉璃瓦坡屋面。
行政楼加固改造方案需上报石景山区文物管理局审批。
6.18.1拆除施工方案
本工程采用手动工具进行人工拆除，施工程序从上至下，分别拆除，拆除主要内容如下：
1、吊顶拆除
2、门窗拆除
3、外墙装饰及保温层拆除
4、内隔墙拆除
5、墙面装饰层拆除
6、地面拆除
7、机电设备拆除
8、现浇混凝土结构拆除
在拆除前项目部应组织施工人员认真学习施工组织设计、安全技术交底和有关的安全操作
规程，施工人员必须遵守有关规定，不得违章冒险作业。
6.18.2加固改造施工方案
本施工阶段施工程序由外向内，逐步加固改造。
1、加固改造施工内容
（1）外墙内衬单面 150mm厚钢筋混凝土夹墙加固，内墙双面 60mm厚钢筋网喷射混凝土
加固；
（2）首层内框架柱每侧增大截面150mm加固，并上沿至二层与新增设钢筋混凝土梁板连
接；
（3）二层木屋架下新增设钢筋混凝土梁板；
（4）基础采用钢筋混凝土扩展基础截面加固；
（5）现状钢筋混凝土梁采用粘钢加固；
（6）现状钢筋混凝土楼板采用满布粘碳纤维布加固；
（7）现状钢筋混凝土梁板碳化及裂缝采用压力灌注聚酯胶进行处理；
（8）木屋架加固
2、加固材料
（1）混凝土
（2）钢筋强度等级
（3）碳纤维复合材
（4）结构用胶粘剂
1143、主要施工方法
（1）粘钢加固施工
定位放线→混凝土基面→钢板下料、焊接→钢板打磨→确定锚栓位置、钻孔→预安装→
清洗→配制结构胶→涂胶、粘钢、加压→固化养护→清理→检验验收
（2）粘碳纤维加固施工
混凝土表面处理→涂刷底涂胶→找平处理→粘贴碳纤维布→表面防护→检验与验收
7.绿色施工管理
绿色施工总体框架由施工管理、环境保护、节材与材料资源利用、节水与水资源利用、
节能与能源利用、节地与施工用地保护六个方面组成。这六个方面涵盖了绿色施工的基本指
标，同时包含了施工策划、材料采购、现场施工、工程验收等各阶段的指标。
7.1绿色施工目标
本工程绿色施工目标为确保北京市绿色施工文明安全样板工地。
绿色施工是全面围绕“四节一环保”要求并融合在整个施工全过程的科学施工和科学管
理的理念，针对具体施工工艺，尽可能地应用先进的绿色施工技术和施工方法实现“四节一
环保”，在做到质量优良、安全保障、施工文明等目标的同时，尽可能减少对环境的破坏及
危害，以期达到降耗、增效和环保效果的最大化。为全面落实绿色施工，必先明确目标，管
理目标须围绕“四节一环保”充分展开。
项目绿色施工总体目标：以“绿色、节能、环保”为宗旨，在施工全过程采取环境保护、
节材与材料资源利用、节水与水资源利用、节能与能源利用、节地与土地资源保护等措施。
115项目安全生产目标：杜绝一般及重大安全事故，努力做到“零风险，零伤亡”，确保
“北京市安全文明示范工地”。
序号 类别 项目 要求目标值
1.土方作业：目测扬尘高度小于1.5m；
扬尘控制
2.结构施工：目测扬尘高度小于0.5m；
3.安装装饰：目测扬尘高度小于0.5m。
1.每万平方米建筑垃圾产生量不大于400
1 环境保护
建筑废弃物控制 吨；
2.建筑废弃物再利用率和回收率达到50%；
3.有毒、有害废弃物分类率达100%。
噪声与震动控制 1.各施工阶段昼间噪声≤70dB;
2.各施工阶段夜间噪声≤55dB。
节材措施 就地取材，距现场500公里以内生产的建筑
材料用量占建筑材料总用量70%。
结构材料 损耗率比定额损耗率降低30%。
节材与材料资源利
2 装饰装修材料 损耗率比定额损耗率降低30%。
用
周转材料 工地临房。临时围挡材料的可重复使用率
达到70%。
资源再生利用 建筑材料包装物回收率100%。
3 节能与能源利用 施工用电与照明 节能照明灯具使用率达到80%。
提高用水效率 节水设备(设施)配置率100%。
4 节水与水资源利用
非传统水源利用 非传统水源和湄环水的再利用量大于30%。
临时用地指标 临建设施占地面积有效利用率大于90%。
节地与施工用地保
5
护
施工总平面图布置 职工宿舍使用面积满足2m/人。
7.2组织机构
项目部成立绿色施工管理实施小组，项目经理为第一责任人，项目部成员全员参与，并
落实到各分包单位，领导小组对绿色施工的策划、实施进行指导和监督，保障绿色施工的顺
利实施。
1167.3实施措施
纲要 条款 内容
一、绿色施工知识培 对总包队伍、分包队伍进行现场培训，提高施工人
绿色知识培训
训 员的素质，为实现绿色施工打下基础。
1、场地土壤环 减少临建占地，少开挖原土，多种绿色植物，防止
境影响 有毒物质泄漏污染地面。
（1）抑制现场扬尘的产生
（2）对现场进行围挡
2、大气环境影
（3）减少运输遗洒对环境影响
响
（4）控制废气排放
（5）控制烟雾排放
3、噪音影响 选择低噪音设备，对强噪音设备搭建隔音棚，控制
二、环境影响
夜晚施工强度，从声源上降低噪音影响。
4、水污染 分流雨水、生活污水、工程污水，采取去除泥砂、
去除油污、沉淀过虑等方法，减轻污水排放对环境
和人群健康的负面影响。
5、光污染 现场采用防眩灯照明、以及对建筑物外围直射光线
的围挡，有效控制现场光源对周围区域的光污染。
6、电磁辐射污 开放办公布局、辅助饮食补给，提高人员抗辐射能
染 力。
117纲要 条款 内容
7、对周边区域 合理布置塔吊数量、位置，合理安排施工进度，减
的安全影响 少施工对周边区域的安全影响。
（1）控制机械设备耗油量
1、节约能耗
（2）控制耗电量
三、能源利用与管理
2、能源优化 以清洁能源替代污染大的能源，尽可能使用可再生
能源。
1、材料节约 改进工艺，加强材料节约
2、材料选择 通过公开招标采购对人体健康无害的绿色建材，控
制施工辅助用材的有害元素限量。
（1）最大限度利用场地内现有资源。
四、材料与资源
3、资源再利用 （2）加强施工废弃物分类管理，尽可能回收施工废
弃物。
4、就地取材 就地取材，减少材料运输造成的能源消耗和环境影
响
1、水资源节约 强化节水管理，减少施工水资源消耗
五、水资源 2、水资源利用 利用雨水和施工降水，采用经济合理的污水处理回
用手段，减少新鲜水用量
六、场地文明 现场文明CI 文明施工、工地洁净有序、各类标识清晰齐全
建立健全安全制度，采取严格的防毒、防尘、防
1、人员安全 潮、通风等措施，加强人员劳动保护。
七、人员安全
（1）合理布置临建
2、人员健康
（2）搞好现场卫生防疫
7.4技术措施
1、方案策划
在工程施工中明确创绿色施工示范工程的总体目标，并于正式施工前编制绿色施工策划
实施方案，对总体目标进行细化分解、量化分析，并设定目标值。围绕“四节一环保”设定
目标值，制定绿色施工实施措施，积极应用绿色施工新技术。
2、平面布局优化
绿色施工策划布局先行。根据场地实际情况及工程建设进展，分阶段制定场地平面布置
图，通过平面布局的优化，提高资源能源有效利用率，有效推进节能减排绿色施工技术的广
泛应用。
3、收集技术资料，即调查研究；熟悉和审查图纸；编制绿色施工实施方案；编制施工预
118算；做好现场控制网测量；规划技术组织；对班组作业人员进行绿色施工技术交底。
4、技术交底：各施工工序在进行技术交底时，交底十分明确，对各工艺有关绿色施工的
要求，有针对性的交底。
5、图纸会审和深化设计：绿色施工作为绿色建筑全寿命周期中的重要一环，在进行图纸
会审时，采用符合绿色施工要求的新材料、新技术、新工艺、新机具进行施工，不用国家及
地区淘汰和不提倡使用的建筑材料、成品及半成品。在图纸深化时，深化内容详实，具体，
事先考虑施工重点难点，把握每一个施工细节和节点，全面服务一线施工，做到技术引导施
工，技术服务施工的绿色施工要求。
6、技术创新：引入先进技术，如BIM技术等，通过BIM技术的应用，对现场施工难点提
前预控，避免出现返工等情况。
8.主要管理措施
8.1保证工期措施
1、建立完善的生产计划保证体系，明确职责与分工。
建立完善的计划体系是掌握施工管理主动权、控制施工生产局面，保证工程进度的关键
一环。本项目将采用立体施工计划管理模式，由总进度控制计划和分阶段进度计划组成，总
进度控制计划控制大的框架，分阶段计划（日、周、月、年计划）按照总进度控制计划排定，
明确关键线路，制定相应保障措施，确保目标的实施。
2、制定分级控制保证计划
进度控制计划分三级编制。
一级总体控制计划
表述各专业工程的阶段目标，是建设、设计、监理单位及总包高层管理人员进行工程总
体部署的依据，主要实现对各专业工程计划进行实时监控、动态关联。后附施工总进度控制
计划即为一级总体控制计划。
二级进度控制计划
以专业及阶段施工目标为指导，分解形成细化的该专业或阶段施工的具体实施步骤，以
达到满足一级总控计划的要求，便于建设、监理单位和总包管理人员对该专业工程进度的总
体控制。
三级进度控制计划
是指专业工程进行的流水施工计划，供各承包单位基层管理人员具体控制每一分项工程
在各个流水段的工序工期，是对二级控制计划的进一步细化，本公司将根据实际工程进度提
前1周提供该计划。该计划以文本格式表述当月、当周、当日的操作计划，本公司随工程例
会发布并检查总结完成情况，月进度计划报建设、监理单位审批。
工程实施过程中，将采取日保周、周保月、月保阶段、阶段保总体控制计划的控制手段，
使计划阶段目标分解细化至每一周、每一日，保证总体进度控制计划的按时实现。
1193、各级生产计划的落实方式
（1）技术工艺的保障
1）制定针对性的施工组织设计、施工方案和技术交底。
本着“方案先行，样板引路”的原则，将按照方案编制计划，制定详细的、有针对性和
可操作性的施工方案，从而实现在管理层和操作层对施工工艺、质量标准的熟悉和掌握，使
工程施工有条不紊的按期保质完成。施工方案覆盖面要全面，内容要详细，配以图表，图文
并茂，做到生动、形象，调动操作层学习施工方案的积极性。
2）施工采用流水立体交叉施工
项目部将根据工程工期要求和阶段目标要求，采用分段流水方式组织施工。在每个施工
区域通过调整资源投入，加强协调管理等措施满足流水节拍均衡的需要。
空间上采用立体交叉施工前后工序流水工艺，结构、装修、机电安装分阶段按部位组织
立体交叉流水施工，节约工期。
3）合理安排施工工序，控制关键工序
项目施工过程中将以施工进度计划为先导，以先进的组织管理及成熟的施工经验为保障，
通过预见及消除影响因素，控制关键工序及合理调配施工资源等措施组织施工生产。在土建
与安装的交叉作业工序中，各专业提前为相关专业创造条件，同时密切配合。在具体施工前，
项目将提出关键工序控制计划以及相应资源如人员、专业分包、机械及材料等的进出场计划。
对于由建设单位控制的施工项目我们将根据工程整体进度及施工需要提前创造条件以及提出
进场需求日期。
（2）合理资源配置的保障
1）人力资源配置
为保证工程进度计划目标及管理生产目标，项目部将充分配备项目管理人员，做到岗位
设置齐全以形成严格完整的管理层次。
对于整个项目施工，保证劳动力需求配置计划按时实现。对于建设单位指定专业分包施
工，项目部将根据实际需要严格控制其人力资源的投入量以及投入时间、完成时间以保证整
体施工进度。
2）机械资源配置
项目部将投入5台塔吊、4台外用电梯，4台混凝土输送泵备用一台汽车泵以保证生产进
度。
3）物资资源配置
项目部将根据施工总进度需要提出材料采购、加工及进场计划，通过加强物资计划管理，
消除物资对施工进度的潜在影响以形成对施工总进度计划实现的有力保障。
（3）总包管理的保障
工作程序、管理制度、配套计划构成了完善的计划管理体系，也是进度计划管理的重要
工作内容。
1201）立足于总承包商地位，发挥综合协调管理的优势
项目部将立足于总承包商的地位，以合约为控制手段，以总控计划为准绳，调动各建设
单位指定分包商的积极性，发挥综合协调管理的优势，确保各项目标的实现。
2）建立例会制度，保证各项计划的落实
3）根据不同施工阶段加强现场平面布置图管理
项目部将根据结构主体、装修、设备安装等不同阶段的特点和需求设计现场平面布置图，
平面图涉及现场道路的布置、各阶段大型机械的布置、各阶段材料堆场等方面的布置。各阶
段的现场平面布置图和物资采购、设备订货、资源配备等辅助计划相配合，对现场进行宏观
调控，在施工紧张的情况下，保持现场秩序井然。现场秩序井然是施工顺利进行和保证工期
的重要保证之一。
4、缩短工期的技术措施
加强操作人员对质量意识的培养，提高施工质量和一次成活率。达到质量标准的一次成
活率提高了，也就加快了施工速度，从而可以保证施工进度。
5、组织与协调的方式
（1）加强对建设、监理、设计单位的配合工作
根据本工程特点，项目部以监理例会、专题会议、质量会议、安全会议等形式及时将现
场形象进度以及与项目生产有关事项及时通报有关各方，密切配合一切设计工作，共同保障
施工进度。
（2）加强与社会各界的协调
在施工过程中，影响生产的因素很多，项目部将加强对公安交通、市政、供电供水、环
保市容等单位的协调，进一步保证施工生产的正常进行。
8.2保证质量措施
1、建立质量保证体系
本工程确保北京市建筑（结构）长城杯金质奖和北京市建筑（竣工）长城杯金质奖，
“国家优质工程奖”，争创“鲁班奖”。项目部将建立完善的质量保证体系，落实质量职责，
采取切实可行的质量管理手段，保证上述目标的顺利实现。
建立项目经理领导的项目组织机构，明确并认真履行各岗位的质量职责。
121质量管理保证体系
成立创优领导小组，创优领导小组由项目经理担任组长，现场经理、项目总工、项目机
电经理担任副组长，组员由现场专业工程师及各分包单位负责人组成。
与各施工班组及专业分包商签定目标责任状，并设立质量目标奖励资金，严格奖罚兑现
条件。
项目部根据公司质量手册及程序文件编制本项目的精品工程策划书及施工组织设计，并
以此指导工程全部施工活动。
工程竣工后，建立保修及服务小组，小组成员由项目经理部骨干成员组成，负责保证本
工程在竣工交付24个月内的正常运转，并免费进行保修和各种技术支持服务。
2、建立质量制度
（1）质量例会制度、质量会诊制度、质量讲评制度
1）每周生产例会质量讲评
项目经理部将每周召开生产例会，现场经理、机电经理把质量讲评放在例会的重要议事
议程上，除布置生产任务外，还要对上周工程质量动态做全面的总结，指出施工中存在的质
量问题以及解决这些问题的措施，并形成会议记要，以便在召开下周例会时逐项检查执行情
况。对执行好的作业队伍进行表彰，对执行不力者要提出警告，并限期整改。
2）每周质量例会
由项目质量总监主持，参与项目施工的所有作业队伍技术负责人及质量员参加。由参与
项目施工的作业队伍汇报上周施工项目的质量情况，质量体系运行情况，质量上存在问题及
解决问题的办法，以及需要项目经理部协助配合事宜。
项目质量总监要认真地听取他们的汇报，分析上周质量活动中存在的不足或问题。与与
会者共同商讨解决质量问题所应采取的措施，会后予以贯彻执行。每次会议都要作好例会纪
要，分发与会者，作为下周例会检查执行情况的依据。
3）每月质量检查讲评
122每月底由项目质量总监组织作业队伍质量及技术负责人对在施工程进行实体质量检查，
之后，由作业队伍写出本月度在施工程质量总结报告交项目质量总监，再由质量总监汇总，
以《月度质量管理情况简报》的形式发至项目经理部有关领导，各部门和各作业队伍。简报
中对质量好的作业队伍要予以表扬，需整改的部位应明确限期整改日期，并在下周质量例会
逐项检查是否彻底整改。
4）质量会诊制度
对于施工中出现的质量问题我们将采用会诊制度与奖惩制度相结合的方式彻底解决。会
诊制度流程图见下图所示：
质量会诊制度流程现场质量会诊
（2）样板先行制度
分项工程开工前，由项目经理部的责任工程师，根据专项方案、措施交底及现行的国家
规范、标准，组织作业队伍进行样板分项（工序样板、分项工程样板、样板墙、样板间、样
板段等）施工，样板工程验收合格后才能进行专项工程的施工。同时作业队伍在样板施工中
也接受了技术标准、质量标准的培训，做到统一操作程序，统一施工做法，统一质量验收标
准。
（3）“三检制”和检查验收制度
在施工过程中坚持检查上道工序、保障本道工序、服务下道工序，做好自检、互检、交
接检；遵循作业队伍自检、总包复检、监理验收的三级检查制度；严格工序管理，认真做好
隐蔽工程的检测和记录。
1）自检：在每一项分项工程施工完后均需由施工班组对所施工产品进行自检，如符合质
量验收标准要求，由班组长填写自检记录表。
2）互检：经自检合格的分项工程，在项目经理部专业责任工程师的组织下，由作业队伍
工长及质量员组织上下工序的施工班组进行互检，对互检中发现的问题上下工序班组应认真
及时地予以解决。
3）交接检：上下工序班组通过互检认为符合分项工程质量验收标准要求，在双方填写交
接检记录，经作业队伍工长签字认可后，方可进行下道工序施工，项目专业责任工程师要亲
自参与监督。
123在三检完成后，由项目责任师组织作业队伍填写验收资料，报项目质量部进行验收，合
格后由项目质量部组织向监理报验，验收合格后才能进入下道工序。
（4）挂牌制度
1）技术交底挂牌
在工序开始前针对施工中的重点和难点现场挂牌，将施工操作的具体要求，如：钢筋规
格、设计要求、规范要求等写在牌子上，既有利于管理人员对工人进行现场交底，又便于工
人自觉阅读技术交底，达到理论与实践的统一。
2） 施工部位挂牌
执行施工部位挂牌制度：在现场施工部位挂“施工部位牌”，牌中注明施工部位、工序
名称、施工要求、检查标准、检查责任人、操作责任人、处罚条例等，保证出现问题可以追
查到底。
3）成品、半成品挂牌制度
对施工现场使用的钢筋原材、半成品等进行挂牌标识，标识须注明使用部位、规格、产
地、进场时间等，必要时必须注明存放要求。
（5）问题追究制度
1）发生重大工程质量事故不仅要追究直接责任人的责任，而且要追究有关负责人的责任，
同时涉及项目工程质量的技术、材料、机具设备管理人员和作业队伍等，也要对工程质量事
故承担相应责任。
2）对不合格检验批、分项分部工程必须处理。不合格检验批流入下道工序，要追究班组
长、作业队伍负责人和项目责任师、质量员的责任；不合格分项工程流入下道工序，要追究
项目责任师、生产负责人、技术负责人的责任；不合格分部工程流入下道工序，还要追究项
目经理责任。
（6）奖惩制度
根据实际情况制定《作业队伍质量管理规定》，在作业队伍进场时就向其宣讲交底，使
项目对作业队伍的质量管理规范化、程序化，避免野蛮施工。
依据国家质量验收规范和企业质量标准，每周进行一次现场质量大检查，检查结果和日
常检查验收的资料作为奖罚的依据。通过规范的奖罚管理，使操作工人自觉提高质量意识和
参与质量活动的积极性，也使管理人员认真找出工作中的不足，提高管理水平。
3、测量工程质量保证措施
施工内容 质量控制点/项目 质量保证措施
1、高精度仪器设备。
平面控制网 平面点位误差
2、另一种线路复核。
高程控制网 高程点位误差 高等级观测及定期复核
各楼层标高 标高传递 多点闭合、三差改正。
1241、内控法施测。
建筑物主体 垂直度
2、外控法校核。
4、钢筋工程质量保证措施
施工内容 质量控制点/项目 质量保证措施
1、放大样
1、配筋单 2、专业人员进行配筋。
3、专人进行审核、审批。
1、严格按料单下料。
2、受力钢筋的弯钩和弯折、箍筋末端弯钩及平直段长度等
2、钢筋加工的形
钢筋加工 符合规范和设计要求。
状、尺寸
3、制作钢筋加工定型卡具。
4、用钢尺检查，并加强过程控制。
1、操作工人经过技术培训，持证上岗。
3、直螺纹 2、控制丝头的长度。
3、加工丝头的牙形、螺纹与连接套的牙形、螺距一致。
1、测放水平和标高控制线。
1、墙钢筋位置、间
2、使用竖向和水平梯子筋（控制墙筋位置）。
距
3、制作皮数杆（控制钢筋竖向间距）。
2、钢筋保护层厚度 使用塑料垫块
1、接头错开距离及锚固长度满足设计及规范要求。
2、直螺纹连接时，所连钢筋规格必须与套筒规格一致，钢
3、墙钢筋接头
筋和套筒的丝扣应干净、完好无损。
（绑扎及直螺纹）
3、经拧紧后的滚压直螺纹接头应作出标记，单边外露丝扣
长度不应超过2P（P为螺距）。
墙钢筋绑
4、墙钢筋绑扎扣朝
扎 绑扎丝扣必须全部向墙中心线弯折。
向
5、墙起步钢筋的位 1、墙体水平钢筋从楼板砼表面向上50mm。
置 2、随施工随检查。
1、绘制结构预留、预埋留洞图，细化配筋，施工中严禁随
6、配合机电留洞，
意切割。
杜绝随意切割钢
2、大于200mm的墙洞钢筋必须一次配筋一次下料施工完
筋。
成。
1、放大样
7、梁钢筋密集区
2、钢筋排列位置合理，便于施工。
125施工内容 质量控制点/项目 质量保证措施
8、墙插筋位置及数 1、加设定位筋。
量 2、全数检查墙插筋的位置及数量。
1、顶板混凝土浇筑前，用特制钢筋套管套在每一根竖向主
9、防止钢筋污染 筋上。
2、及时清理个别被污染的钢筋上的混凝土浆及脱模剂。
1、楼板钢筋与核心 楼板钢筋预埋在核心筒墙体内，绑扎前剔凿清理干净后进
筒墙体的连接 行搭接绑扎。
1、底板底部钢筋采用混凝土垫块，上部钢筋使用钢筋马
凳。
2、钢筋定位及保护
2、楼板采用PVC塑料垫块。
层厚度
3、对于梁内双排及多排钢筋的情况，在两排钢筋间垫
Φ25的短钢筋。
梁、板钢
1、绘制结构预留、预埋留洞图，细化配筋，严禁随意切
筋
割。
3、预留洞口加强筋
2、大于200mm的楼板洞口钢筋必须一次配筋一次下料施工
及位置
完成。
3、加强过程控制。
4、底板、顶板温度
在温度伸缩缝两侧砌筑一皮砖，砖上覆盖木龙骨、木板，
伸缩缝处钢筋的保
砖外侧抹防水砂浆。
护
5、模板工程质量保证措施
施工内容 质量控制点/项目 质量保证措施
1、测放控制线。
1、墙几何尺寸 2、使用梯子筋、顶模棍。
3、使用对拉螺栓。
1、超过1.5米宽洞口采用定型钢模板。
剪力墙模 2、较小洞口采用木模板，角部由L10×10角钢及M16螺栓
板 组成。
2、门窗洞口 3、在模板周边加设海绵条。
4、在模板两侧加设限位钢筋，底部设定位钢筋，控制洞口
尺寸。
5、从洞口两侧同时浇筑混凝土。
126施工内容 质量控制点/项目 质量保证措施
1、在顶板砼浇筑时墙边线15cm范围内进行压光，弹出墙
3、墙烂根预控 边线并切割剔除表面浮浆。
2、墙体模板立模前，粘贴海绵条或橡胶软管以防止漏浆。
1、设计模板时加强强度控制。
4、胀模、偏位预控 2、模板支设前放好定位线、控制轴线。
3、使用梯子筋、顶撑等定位措施。
1、钢模板连接采用“子母口”形式。
5、错台、漏浆预控 2、拼缝处加设海绵条。
3、在合模前在墙体内加钢筋撑铁。
1、砼强度达到1.2MPa拆模，冬施期间严格执行冬施规
6、墙面不平、粘连 范。
预控。 2、认真清理模板和涂刷隔离剂，并设专人检查验收，不合
格的要重新刷涂。
1、测放控制轴线网和模板控制线。
2、放出墙边线和检查控制线。
1、安装放线
3、竖向钢筋绑扎完成后，在每层竖向主筋上部标出标高控
制点。
1、模板支撑必须经过计算。
2、模板拼装前，必须经过挑选。
2、板面平整
3、板支设时，放出控制线。
4、上下层支撑在同一直线上。支撑下垫木方。
3、施工缝处模板 在施工缝处的模板上钻眼，板筋穿过模板。
梁板模板 4、顶板模板和墙体 墙体混凝土浇筑时高出楼板底标高3cm，在剔除2cm浮浆
的接缝处理。 后将顶板边木方靠紧墙体后支设顶板模。
1、放大样，测放控制线。
5、梁节点模板处理 2、加设海绵条。
3、支撑牢固。
1、跨度等于或大于4m时，模板起拱高度宜为全跨长度的
6、起拱预控 1/1000～3/1000。
2、拉通线。
1、在板面接缝处、梁模侧模及底模交接处，贴海绵条。
7、漏浆预控
2、支撑、夹具要紧固，模板接缝处要平直。
6、混凝土工程质量保证措施
127施工内容 质量控制点/项目 质 量 保 证 措 施
1、用分层标尺杆严格控制浇筑厚度。
2、振捣棒要“快插慢拔”。
1、混凝土浇筑
3、门窗洞口处混凝土浇筑应从门窗洞口两侧同时下料，且
高差不宜太大。
1、墙体竖向施工缝：墙模拆除后，在距施工缝50mm处的墙
面上两侧均匀弹线，用云石机沿墨线切一道5mm深的直缝；
再用钎子将直缝以外的混凝土软弱层剔掉外露石子，清理干
净。
混凝土剪 2、墙体顶部水平施工缝：墙体模板拆除后，弹出顶板底
力墙 线，在墨线上5mm处用云石机切割一道5mm深的水平直缝，
2、施工缝处理
将直缝以上的混凝土软弱层剔掉外露石子，清理干净。
3、墙底部施工缝的处理：剔除浮浆，并使剔除向下凹
2cm，沿墙外尺寸线向内5mm用砂轮切割机切齐，加以充分
湿润和冲洗干净。
4、水平施工缝处混凝土的浇筑：铺一层与混凝土成分相同
的减石子水泥砂浆。
3、坍落度测试 每辆商混车必须按规范要求测试。
4、混凝土养护 剪力墙用淋水养护。
1、顶板施工缝处理：施工缝处底板下铁垫15mm厚木条，保
证下铁钢筋保护层；上、下铁之间用木板保证净距，与下铁
接触的木板侧面按下铁钢筋间距锯成豁口，卡在上铁筋上。
1、施工缝处理
2、混凝土浇筑前，将施工缝处混凝土表面剔毛，剔除浮动
石子，并用水冲洗干净，先浇一层水泥浆，然后浇筑混凝
土。
梁、板混
1、混凝土浇筑方向平行于次梁方向推进，随打随抹。梁由
凝土
一端开始，用赶浆法浇筑。
2、混凝土初凝前用2m刮杠沿四面墙墙根处向板中间刮平，
2、混凝土浇筑 终凝前用木抹子搓平，用铁抹子压实2～3遍（无装饰面
层）。
3、浇筑顶板混凝土时，拉线找平，严格控制顶板标高，误
差控制在5mm。
128施工内容 质量控制点/项目 质 量 保 证 措 施
1、采用小直径振捣棒仔细振捣，做到不漏振、不过振，振
3、梁接头混凝土
捣棒不得触动钢筋和预埋件。
浇筑
2、混凝土浇筑时应离开梁端下料，用振捣棒送至端部。
4、墙与楼板、梁
的混凝土强度等 浇筑原则是先浇筑墙等高强度等级的混凝土，并按照45°
级不同时的混凝 的角度留设斜槎，之后浇筑低强度等级的混凝土。
土浇筑。
1、混凝土浇筑完成达到1.2Mpa后方可上人。
2、材料在楼板上不得集中堆放。靠近支座处堆放，且材料
5、防裂 下部铺设不少于两根木方。
3、后浇温度伸缩缝两侧各一步支撑在混凝土浇筑后方可拆
除。
6、养护 采用浇水湿润进行养护，冬施采用综合蓄热法养护。
7、砌筑工程质量保证措施
工序 施工质量保证措施
1、钢筋混凝土底板基层处理。
2、按设计平面布置图弹出隔墙和门的位置。
导墙施工 3、线放完后经质检部门验线并做好记录。
4、绑筋、支模、浇注导墙。
5、与隔墙同厚钢筋混凝土导墙，导墙浇筑高度从结构底板到装修面高出300。
测量放
线、立皮 根据隔墙定位，测量放线；立皮竖杆间距15~20m，拐角处单独设置皮竖杆；
竖杆
1、施工准备：砌块砌筑前，先检查导墙上口水平度，剔凿上口的浮浆，并采用
水泥砂浆找平；
2、砌块排列上、下皮应错缝搭砌，搭砌长度一般为砌块的1/2，不得小于砌块
高的1/3，也不应小于150mm。
3、墙转角及纵横交接处，按设计要求均设置构造柱，门窗洞口均设包框和过
砌块砌筑
梁。
4、电气铺管，安装附墙设备，按图纸要求预埋管道和附墙设备。要求与砌筑同
步进行。二次开槽的管道，在完成之后用细石混凝土填实，并在表面贴尼龙
布，避免表面面层出现裂缝。
5、砌体水平灰缝厚度一般为15mm，垂直灰缝宽度为20mm。
129工序 施工质量保证措施
6、制配砂浆：按设计要求的砂浆品种、强度及砌筑部位配置砂浆，配合比应有
实验室确定，采用重量比，计算精度为水泥±2%，砂、灰膏控制在±5%以内，
应采用机械搅拌，搅拌时间不少于1.5分钟。先将砂及水泥投入，搅拌均匀
后，再加入水搅拌均匀，搅拌时间不得少于2min，砂浆随拌随用，水泥砂浆在
拌成2小时内使用完毕，当施工期间气温超过30℃时,必须在拌成后1.5小时内
使用完毕。严禁使用过夜砂浆。
7、铺砂浆：将搅拌好的砂浆，通过吊斗、灰车运至砌筑地点，在砌块就位前，
用大铲、灰勺进行分块铺灰，较小的砌块量大铺灰长度不得超过1500mm。
8、砌块就位与较正：砌块砌筑前一天应进行浇水湿润，冲去浮尘，清除砌块表
面的杂物后方可吊、运就位。砌筑就位应先远后近、先外后内；每层开始时，
应从转角处或定位砌块处开始；应吊砌一皮、校正一皮，立皮竖杆，拉线控制
砌体标高和墙面平整度。每天砌筑的高度不得大于1500mm。
9、机电管线穿越较多且复杂的隔墙，先砌筑到圈粱的部位，如果机电管线穿越
少且可以准确定位的，隔墙可以先砌筑到顶，预留机电管线的洞口。
10、墙顶部与楼板小于200，用灰砖斜顶，灰缝用同标号砂浆灌实。
质量要求：轴线位置≤10mm，每层垂直度≤5mm，表面平整度≤10mm，水平灰缝
垂直度≤10mm，水平灰缝厚度＋10 -5，垂直缝宽度＋10 –5，洞口宽度＋10
–5。
8、抹灰工程质量保证措施
质量控制点/项目 质量保证措施
1、砂浆拌和材料品种、配合比符合设计要求。
材料 2、水泥的凝结时间和安定性复验合格。
3、砂浆在初凝前必须使用完毕。
1、无灰尘、污垢和油污，并且浇水润湿，拉毛坚固。
抹灰基层 2、混凝土墙面进行拉毛或采用界面剂水泥浆处理。
3、砌筑墙在抹灰之前清理干净并用水润湿。
1、粘接牢固，无空鼓开裂。
抹灰层之间粘结 2、不同基层材料交汇处铺钉钢板网。
3、抹灰厚度超过30mm加设钢板网。
1、表面洁净、接槎平整、灰线清晰平直。
抹灰层表面 2、抹灰表面有涂料装饰时，抹灰表面不要太压光（增加结合层连
结）。
130质量控制点/项目 质量保证措施
孔洞、槽、盒和管道 1、安装之前进行抹灰。
后抹灰。 2、尺寸正确、边缘整齐、光滑，管道后面平整。
1、护角符合施工规范规定，表面光滑平顺，门窗框与墙体间缝隙填
护角、墙与门窗框之 塞密实，表面平整。
间缝隙 2、室内阳角，采用1：2水泥砂浆制作高度不低于2m的护角，护角
的宽度在阳角的每侧宽度不小于50mm。
立面垂直度 制作灰饼控制，灰饼间距≤1.5m。
表面平整度 在每层抹灰的过程中采用长度≥2m的刮杠配合施工。
阴阳角垂直 制作灰饼的过程中严格控制阴阳角处上下灰饼的垂直度。
9、屋面工程质量保证措施
工序 施工技术措施及质量要求
1)找标高，弹找坡控制线，根据设计2%坡度在女儿墙上标出坡度线。找坡层
最薄处40厚。
找坡层（加
2)屋面找坡核实无误后，开始浇筑混凝土，混凝土采用地泵浇筑，混凝土塌
气碎块混凝
落度一般控制在18~20cm。混凝土从一端往另一端浇筑，下灰时注意不要破坏
土找坡）
灰饼，边浇筑边振捣密实。
质量要求：表面平整度≤10mm，坡度≤10mm，厚度≤1/10mm。
1）基层处理：将找坡层上的松散杂物清理干净。
2）洒水湿润：抹找平层DS砂浆前，应适当洒水湿润基层表面，主要是利于基
层与找平层的结合，洒水达到基层和找平层能牢固结合为度。
3）贴点标高、冲筋：根据坡度要求，拉线找坡，一般按1~2m贴点标高（贴灰
饼），铺抹找平砂浆时，先按流水方向以间距1~2m冲筋，并设置找平层分格
找 平 层 20
缝，宽度一般为20mm，并且将缝与保温层连通，分格缝最大间距为6cm；
厚 DS 砂 浆
4）铺装DS砂浆：按分格块装灰、铺平，用刮杠靠冲筋条刮平，找坡后用木抹
找平层)
子搓平，铁抹子压光。待浮水沉失后，人踏上去有脚印但不下陷为度，再用
铁抹子压第二遍即可交活。
5）养护：找平层抹平、压实以后24h可浇水养护，一般养护期为7d，经干燥
后铺设防水层。
质量要求：表面平整度≤5mm。
10、防水工程质量保证措施
质量控制点/项目 质量保证措施
1、材料品种、规格、性能符合规范设计要求；
1、材质
2、检查产品合格证书、性能检测报告和试验报告。
131质量控制点/项目 质量保证措施
2、保温层（地下
1、基层应平整、干燥和干净，含水率必须符合设计要求；
室、顶板、屋面及卫
2、紧贴基层，厚度均匀。
生间）
3、找坡层（有坡度
坡度正确，走水方向与图纸设计相符。
要求的）
4、找平层 平整、保证坡度。
5、防水 详见《防水工程施工方案》
1、粘结牢固，无空鼓开裂现象；
6、防水保护层
2、保证厚度
1、制作符合要求。
2、安装牢固，管箍固定方法正确，排水通畅无渗漏。
3、上下节连接紧密，承接方向长度、排水口距地高度和管箍间距等
7、水落斗、水落口
均符合设计要求，弯管结合角度成钝角，水落管正、侧视顺直。
4、每节雨落管上必须保证有一个卡子固定；落地处、弯头处，必须
保证有一个卡子。
11、样板管理专项措施
节点样板的实施地点
序号 样板名称 样板施工区域
1 基础结构 现场施工7-10轴/P-S轴
2 主体结构 现场施工7-10轴/P-S轴
3 柱插筋 现场施工7-10轴/P-S轴
4 柱模板加固 现场施工7-10轴/P-S轴
5 柱体操作架搭设 现场施工7-10轴/P-S轴
6 模板工艺 现场施工7-10轴/P-S轴
7 防水做法 现场施工7-10轴/P-S轴
8 楼梯模板 现场施工7-8轴/R-S轴
9 防护模板 现场施工7-10轴/P-S轴
10 钢筋放样 现场施工7-10轴/P-S轴
11 后浇带 现场施工7-10轴/P-S轴
12 门窗安装、外墙抹灰、外墙保温工艺 场外指定样板区7-10轴/P-S轴
132序号 样板名称 样板施工区域
13 砌体工程工艺 现场施工7-10轴/P-S轴
14 外墙工艺 场外指定样板区7-10轴/P-S轴
15 卫生间工艺 现场施工7-10轴/P-S轴
16 外墙保温工艺 现场施工7-10轴/P-S轴
17 内墙抹灰工艺 现场施工7-10轴/P-S轴
18 空斗墙工艺 场外指定样板区7-10轴/P-S轴
19 屋面瓦工艺 场外指定样板区7-10轴/P-S轴
8.3技术管理措施
8.3.1建立技术管理责任制
详见3.2.2岗位职责。
8.3.2建立各种制度
1、资料管理制度
配备专职资料管理人员,负责工程从开工至竣工期间的专业技术资料收集、整理和归档，
达到技术资料收集、整理与工程同步。
工程施工期间，本公司项目管理部专职技术资料管理责任师将每月一次定期检查指导，
保证资料完整、交圈。
2、图纸管理制度
图纸管理作为受控文件来管理，专职资料员负责收、发工作，并有收、发记录，对作废
图纸及时进行标识。
设计变更及时反馈到施工图纸上，作到与施工同步，竣工前竣工图纸基本上完成。
3、图纸会审制度
图纸发放后，通知各相关部门及时阅览图纸，系统全面提出图纸中存在的问题，技术部
负责汇总及时上报，图纸会审时各部门尽量按时参加。
4、设计交底制度
由建设单位组织进行图纸设计交底，技术部动员通知各相关部门参加学习，各部门需认
真听取，领会设计意图。
5、施工交底制度
施工前及时编制相应施工组织设计及施工方案，针对特殊要求部位编制专项施工方案，
施工方案编制审批后，在施工前及时向项目各部门以及分包单位主要负责人进行方案交底，
使得各主要管理人员通晓方案要领。施工现场主要负责人在各部位施工前，根据相应方案要
求对现场分包一线工长进行施工技术交底。做到工前培训，工后总结。
8.3.3新技术、新材料推广应用与管理工作
133针对新技术、新材料、新工艺、新产品，技术部积极负责学习和推广，有助于项目生产
的“四新”内容，技术部积极向各部门宣传指导，运用到项目生产上的“四新”，及时总结
和研讨。本工程推广应用新技术计划如下：
序号 主项 子项 应用部位
1 2.5混凝土裂缝控制技术 本门急诊医技病房综合楼的地下室墙体
2 钢筋与混凝土 2.7高强钢筋应用技术 本工程使用的钢筋
技术 2.8高强钢筋直螺纹连接 用于本项目结构工程直径≥16mm的
3
技术 HRB400钢筋
模板脚手架技 3.1销键型脚手架及支撑 本项目所有单体工程内支撑架均采用键
4
术 架 槽式脚手架
5.2钢结构深化设计与物
5 本工程门诊、综合楼部分钢结构
联网应用技术
5.4钢结构虚拟预拼装技
6 钢结构技术 本工程门诊、综合楼部分钢结构
术
5.8 钢与混凝土组合结
7 本工程门诊、综合楼部分钢结构
构应用技术
6.1基于BIM的管线综合
8 综合楼、动物实验楼
技术
6.4工业化成品支吊架技
9 综合楼、动物实验楼
机电安装工程 术
技术 6.8金属风管预制安装施
10 综合楼、动物实验楼
工技术
6.11建筑机电系统全过
11 主体
程调试技术
①减少建筑垃圾排放措施：实施建筑垃
圾分类收集、分类堆放；碎石类、粉类
的建筑垃圾进行级配后用作基坑肥槽、
路基的回填材料。
7.2建筑垃圾减量化与资
12 ②现场垃圾减量与资源化：对钢筋采用
绿色施工技术
源化利用技术
优化下料技术，提高钢筋利用率；对模
板的使用应进行优化拼接，减少裁剪
量；对混凝土浇筑施工中的混凝土余料
做好回收利用等。
13 7.3施工现场太阳能、空 本项目办公区、生活区和生产区设置太

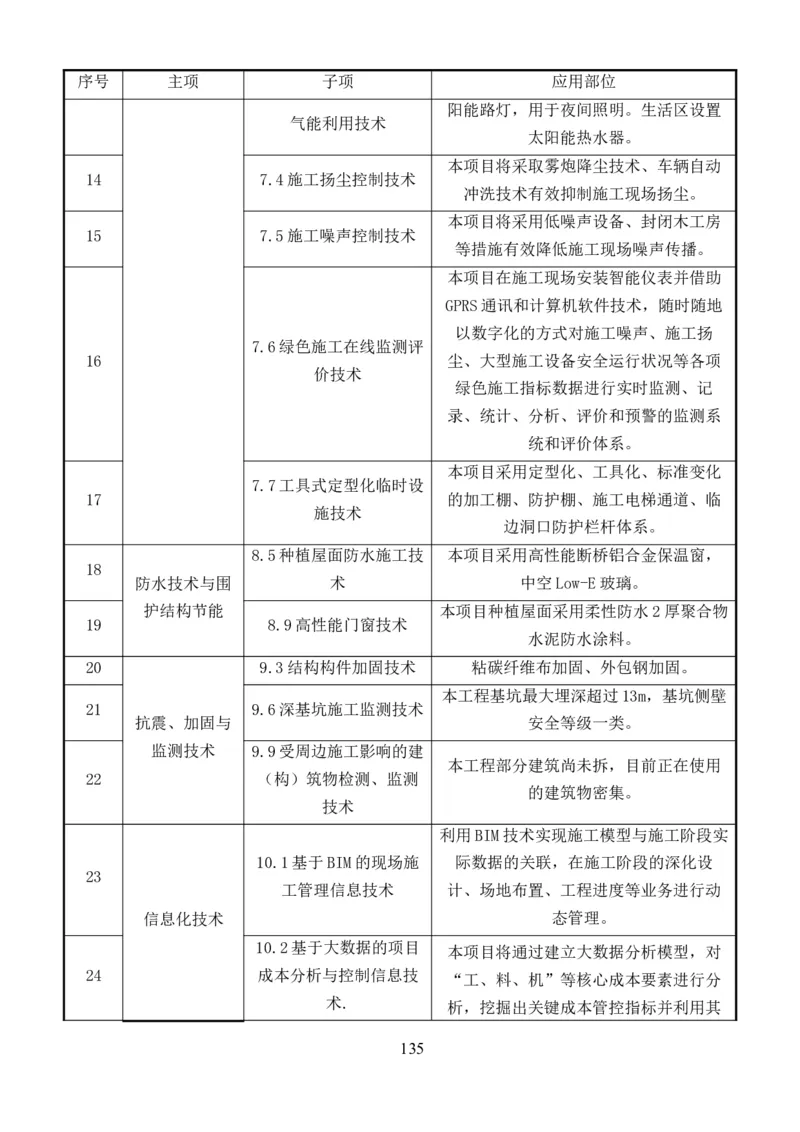

134序号 主项 子项 应用部位
阳能路灯，用于夜间照明。生活区设置
气能利用技术
太阳能热水器。
本项目将采取雾炮降尘技术、车辆自动
14 7.4施工扬尘控制技术
冲洗技术有效抑制施工现场扬尘。
本项目将采用低噪声设备、封闭木工房
15 7.5施工噪声控制技术
等措施有效降低施工现场噪声传播。
本项目在施工现场安装智能仪表并借助
GPRS通讯和计算机软件技术，随时随地
以数字化的方式对施工噪声、施工扬
7.6绿色施工在线监测评
16 尘、大型施工设备安全运行状况等各项
价技术
绿色施工指标数据进行实时监测、记
录、统计、分析、评价和预警的监测系
统和评价体系。
本项目采用定型化、工具化、标准变化
7.7工具式定型化临时设
17 的加工棚、防护棚、施工电梯通道、临
施技术
边洞口防护栏杆体系。
8.5种植屋面防水施工技 本项目采用高性能断桥铝合金保温窗，
18
防水技术与围 术 中空Low-E玻璃。
护结构节能 本项目种植屋面采用柔性防水2厚聚合物
19 8.9高性能门窗技术
水泥防水涂料。
20 9.3结构构件加固技术 粘碳纤维布加固、外包钢加固。
本工程基坑最大埋深超过13m，基坑侧壁
21 9.6深基坑施工监测技术
抗震、加固与 安全等级一类。
监测技术 9.9受周边施工影响的建
本工程部分建筑尚未拆，目前正在使用
22 （构）筑物检测、监测
的建筑物密集。
技术
利用BIM技术实现施工模型与施工阶段实
10.1基于BIM的现场施 际数据的关联，在施工阶段的深化设
23
工管理信息技术 计、场地布置、工程进度等业务进行动
信息化技术 态管理。
10.2基于大数据的项目
本项目将通过建立大数据分析模型，对
24 成本分析与控制信息技
“工、料、机”等核心成本要素进行分
术.
析，挖掘出关键成本管控指标并利用其
135序号 主项 子项 应用部位
进行成本控制，从而实现工程项目成本
管理的过程管控和风险预警。
本项目物资采购将通过公司搭建的电子
10.3基于云计算的电子
25 商务集采平台统一采购资源，实现企业
商务采购技术
集约化、电子化采购的商业模式。
10.4基于互联网的项目 实现项目各参与方之间信息共享、实时
26
多方协同管理技术 沟通，提高项目多方协同管理水平。
10.5基于移动互联网的 实现满足现场多方协同的需要的项目动
27
项目动态管理信息技术 态信息实施管理。
10.6基于物联网的工程
本工程将实现项目物资、物流、物管的
28 总承包项目物资全过程
高效、科学、规范的管理。
监管技术
本项目通过物联网技术，对现场劳务工
10.7基于物联网的劳务 人实现实名制、考勤、安全教育、视频
29
管理信息技术 监控、工资监管等高效管理的综合信息
化系统。
8.4安全保证措施
8.4.1建立安全责任制及相关管理办法
1、建立安全管理体系
根据本工程特点，成立项目安全领导小组，项目经理为安全生产第一责任人，安全总监
具体负责日常安全施工。由安全总监、现场经理、专业责任工程师、各劳务队伍等各方面人
员组成安全保证体系。建立健全安全施工管理制度，明确各级安全职责，检查督促各级、各
部门切实落实安全施工责任制；组织全体职工的安全教育工作；定期组织召开安全施工会议、
巡视施工现场，发现隐患，及时解决。
2、相关安全管理办法
（1）设置专职安全员进行现场安全管理（其中具备国家注册安全工程师资格人员一名）
对整个现场所有各项安全事务进行监督和管理。
（2）要求各劳务分包单位进行专职安全管理人员的配备，保证现场的施工安全管理，并
将各分包专职安全管理人员名单上报监理公司以备监督。
（3）要求各分包单位以每 15人作为一个班组单元配备兼职安全巡查员，并将安全巡查
员名单上报项目安全部，定期对兼职安全巡查员进行安全教育培训。
（4）明确安全目标，贯彻生产方针
136名称 内容
死亡事故目标为零；
重伤事故目标为零；
全员轻伤率必须控制在3‰以内；
目标 安全隐患整率100%；
施工期间无重大火灾事故；
施工期间无重大机械事故、急性中毒事故；
获得“北京市文明安全样板工程”荣誉。
方针 安全第一，预防为主
指导思想 预防预控、分级管理、分层负责
（5）安全验收制度
验收内容 组织实施
1.安全技术方案由总工程师牵头组织验收。
方案实施验
2.交叉作业安全技术措施由安全总监和责任师组织验收。
收
3.分部分项工程安全技术措施由责任师和安全员组织验收。
1.一般防护设施和中小型机械设备由安全员、责任师会同劳务队伍责任人共同
验收。
设施、设备 2.大型机械设备、整体防护设施、重点防护设施由现场经理组织安全总监、责
验收 任师及有关人员验收。
3.以下设施在自检自验基础上报请公司相关部门验收：临电设施、高大脚手架
及满堂红脚手架、塔吊、其他大型防护设施。
（6）工作危险性评估制度
在各专项施工开始前，根据施工方案和现场实际情况，预先进行工作危险性评估，指导
相关的安全管理。其内容包括：
1）施工中可能出现的危险分析；
2）针对各种危险制定的行之有效的预防措施。张贴于安全提示牌上，并需逐级下达至相
关作业班组全体成员。
（7）安全技术交底制度
1）项目经理部负责整个现场的安全生产工作，严格遵照施工组织设计和施工技术措施规
定的有关安全措施组织施工。
2）所有施工活动必须进行安全技术交底；要求交底人、被交底人签字，安全总监审核、
监督，内容全面、准确、有针对性和可操作性，必须逐级下达到作业班组全体人员。
（8）工作许可证管理制度
需重点进行安全预防的工作，在开工前需申请工作许可证，经审批合格后方可进行。包
137括：吊装作业许可证，动火作业许可证，封闭空间进入许可证，化学品使用许可证，拆除脚
手架许可证等。
8.4.2与分包方签订安全责任协议书
1、劳务队伍必须与总包签订安全生产协议书，作为合同附件。明确总包、劳务队伍安全
生产责任，保证安全生产工作的严肃性，避免以包代管、以罚代管。明确安全管理目标，保
证施工人员在生产过程中的安全与健康，严防各类事故发生，以安全促生产。
2、安全生产奖罚制度
（1）开工前制定针对性的安全生产管理办法作为劳务队伍合同附件之一和安全生产管理
的依据，劳务队伍进场后交底。
（2）项目设立安全奖励基金，由安全总监负责管理。
（3）根据每周安全文明大检查结果和日常巡检记录，每半月组织一次安全评比考核，对
安全生产突出班组、个人进行表扬和奖励，对安全工作差的批评、教育、处罚。
8.4.3安全生产的教育与培训计划
（1）班前安全生产讲话
每天上班前，班组负责人组织班组人员，针对当天任务，有针对性进行班前安全讲话，
提出具体注意事项，并做好记录，总包责任师监督。
（2）周一安全教育
每周一固定时间组织所有人员开展安全教育活动。由安全总监组织，总结一周安全生产
情况，布置本周安全防护要点，开展有针对性的安全教育，提高全员安全意识。
（3）每周生产例会安全讲评
在现场经理每周一、三、五召开的生产例会中，由安全总监进行现场安全讲评，指明现
场存在的安全隐患，提出预防措施和整改计划，并由土建工程部和安全监督部现场监督。
8.4.4建立完善的联检制度
通过不同层次、不同级别各种检查对整体安全管理进行有效监控和考核，查出的安全隐
患必须定措施、时间、整改人员，并作好消项记录，保证安全生产可靠性。实行定期安全检
查、突击检查与特殊检查形式相结合的方式。
8.4.5对特殊工种的管理
加强施工管理人员的考核。各特殊工种必须进行考试，并持证上岗，并将特殊工种证书
在项目部安全部备案。由安全部执行对各分包单位特殊工种人员资格的年度审查。各级年审、
教育、培训均必须考试合格、签发合格证后持证上岗，不合格者不准上岗。
8.4.6洞口、临边安全防护
1、水平洞口防护
（1）边长在25～200mm（含200mm）的水平洞口防护
采用洞口楔紧2根木方（立放），上盖18mm厚木胶合板用铁钉钉牢，面层刷红白相间的
警示油漆间距20cm角度45°。
138（2）边长在200～500mm（含500mm）的水平洞口防护
采用洞口上部盖18mm厚木胶合板用φ18膨胀螺栓固定，面层刷红白相间的警示油漆间
距20cm，角度45°。
（3）边长在500～1500mm（含1500mm）的水平洞口防护
采用洞口上部铺木方（立放）@400，上盖18mm厚木胶合板用铁钉钉牢，木方侧面与地面
之间的缝隙也用18mm厚木胶合板封严，面层刷红白相间的警示油漆间距20cm，角度45°。
洞口周边设置交圈的φ48钢管防护栏杆，防护栏杆的水平杆、立杆刷间距为400mm红白
相间油漆，并在最上一道水平杠处悬挂“当心坠落”警示标志。
所有水平杆控制伸出立杆外侧100mm。
（4）边长在1500mm以上的水平洞口防护
洞口周边设置交圈的 φ48钢管防护栏杆，立杆间距不大于 1800mm，防护栏杆下部设置
200mm 高 18mm 厚木胶合板挡脚板，防护栏杆的水平杆、立杆以及挡脚板，必须刷间距为
400mm红白相间的警示油漆，防护栏杆外立面挂满密目安全网并在最上一道水平杆处悬挂“当
心坠落”警示标志。所有水平杆控制伸出立杆外侧100mm。
2、临边防护
（1）基坑临边防护
基坑深度超过2000mm时，必须搭设基坑临边防护栏杆。基坑临边防护栏杆采用钢管搭设，
设置三道水平杆，立杆间距不大于1800mm，立杆打入地面以下深度≥700mm（若基坑顶面有混
凝土压顶梁则预埋1φ18钢筋，深度≥500mm、外露150mm，与立杆焊接），防护栏杆下部设
置200mm高18mm厚木胶合板挡脚板，防护栏杆的水平杆、立杆以及挡脚板，必须刷间距为
400mm的红白相间的警示油漆。所有水平杆控制伸出立杆外侧100mm。
防护栏杆靠基坑侧满挂密目安全网，在醒目处悬挂“当心坠落”安全警示标注，并设置
夜间警示灯。并安排专制巡视人员随时巡视检查。
危险处和通道处及行人过路处开挖的槽、坑、沟，必须采用有效的防护措施，防止人员
坠落，夜间应设红色标志灯；雨季施工期间基坑周边必须要有良好的排水系统和设施；槽、
坑、沟边1m以内不得堆土、堆料、停置机具。
基坑排水沟设置在防护栏杆外侧，采取有组织排水。
（2）楼梯临边防护
楼梯及休息平台临边采用φ48钢管搭设防护栏杆，水平杆两道（需要挂设安全网的位置
为三道水平杆）。
防护栏杆的水平杆、立杆必须刷间距为400mm红白相间的警示油漆，所有水平杆控制伸
出立杆外侧100mm。
防护栏杆立杆固定方式，采用冲击钻钻孔，打入 1φ18 钢筋，深度≥200mm、外露
150mm，与立杆焊接。
楼梯间必须设置照明，采用36V低压供电，并设置灯罩。
139（3）楼层、屋面临边防护
当临边窗台或屋面女儿墙高度≤800mm，外侧高差大于2000mm时，需要搭设临边防护。
楼层临边防护栏杆采用φ48钢管搭设，水平杆设置三道，立杆间距不大于1800mm，防护
栏杆下部设置200mm高18mm厚木胶合板挡脚板。
立杆与建筑物必须有牢固的连接。有结构柱处采用钢管抱箍方式拉结，其余部位采用冲
击钻钻孔，打入1φ18钢筋，深度≥200mm、外露150mm，与立杆焊接，并每隔2根立杆设置
一斜拉杆，底部打入1φ18钢筋φ与拉杆焊接，深度≥800mm，外露150mm。也可利用原有外
架连墙杆预埋的短钢管与立杆用旋转扣件连接。
防护栏杆的水平杆、立杆以及挡脚板，必须刷间距400mm红白相间的警示油漆。所有水
平栏杆控制伸出立杆外侧100mm。
作业层的防护栏杆高度不低于 1200mm，屋面层防护栏杆不低于 1500mm，第一道离地
200mm，第二道离地850mm。
3、安全通道
（1）在进入建筑物入口处，或建筑物边物体坠落半径范围内的人行通道处均需设置安全
通道。
（2）安全通道防护采用φ48钢管搭设，长度为3000～6000mm（根据建筑物高度确定危
险半径）、宽度为4000mm、高度为3800mm。
（3）安全通道防护采用双层防护，两层之间距离为 800mm，顶层铺脚手板、下层铺
50×100木方@350，上钉18mm厚木胶合板。
（4）安全通道防护棚顶层设置防护栏杆，高度 1200mm，两道水平杆，栏杆刷间距为
400mm红白相间的警示油漆，除入口处外其余三面满挂密目安全网。
（5）安全通道防护棚两侧应设置八字撑，并满挂密目安全网所有水平杆控制伸出立杆外
侧100mm。
（6）安全通道防护棚进口两侧应搭设铜管立柱（900×900），在安全通道防护棚进口处
张挂安全警示标志牌和安全宣传标语。
（7）安全标牌制作底板采用PVC板或铝塑板，面层采用户外贴膜。
4、电梯井、竖井洞口防护
（1）电梯井门洞安装1800mm高立式钢筋防护门，钢筋直径 φ14～φ16，竖向钢筋间距
不大于150mm。
（2）底部安装200mm高、1mm厚钢板，刷红白相间警示油漆间距400mm。
（3）钢筋防护门的四个角焊接5mm厚150×150mm钢板，φ8膨胀螺栓与电梯井墙体固定。
（4）电梯井洞口防护门均刷油漆。
（5）电梯井井道内搭设满堂操作架，架体步距≤1800mm，在作业层下一步距处挂设安全
平网，作业层以下每隔10m设置硬质全封闭，±0.000处为第一层全封闭层，每2层全封闭层
中间设置1到安全平网。
140（6）下边沿至楼板或底面低于80cm的窗台等竖向洞口，如侧边落差大于2m时，需加设
1200mm高防护拉杆。洞口宽度≤1800mm的采用单立杆，冲击钻钻孔，打入1φ18钢筋，深度
≥200mm，外露150mm，与立杆焊接。洞口宽度＞1800mm的前述楼层、屋面临边防护要求搭设
防护栏杆。
5、塔式起重机基础防护
为防止非操作人员攀爬塔吊，在塔吊基础周围采用制式围挡设置防护栏和防攀爬防护。
制式围挡设置防护栏
6、施工电梯防护
（1）施工电梯底面吊笼入口处需搭设安全通道，做法同前述安全通道。
（2）施工电梯应单独搭设架体与外架完全分开，施工电梯平台脚手架两侧应设置之子斜
撑，每层平台两侧均应设置两道防护栏杆，高 1200mm，底部设置200mm高18mm厚木胶合板挡
脚板。挡脚板和防护栏杆均刷红白相间警示油漆，间距400mm。立杆内侧满挂密目安全网。所
有水平杆控制伸出立杆外侧100mm。
（3）施工电梯平台脚手架每层楼应设置连墙杆和八字撑，并严格按照施工方案要求采取
卸荷措施。
（4）平台边至吊笼之间的净距≤100mm。
（5）人货电梯楼层卸料平台进出口处设置金属防护门，门框及骨架采用25×50mm方钢
焊接制作，骨架内采用厚度1mm钢板以及30×30钢板网，刷蓝色油漆。
（6）防护门高度为1800mm，宽度为1300mm，防护门外侧安装开关插销。
（7）施工电梯平台两扇门中间用模板封闭，喷楼层标识。
8.4.7脚手架作业防护
1、脚手架施工操作面必须满铺脚手板，不得有空隙和探头板，操作面外侧应设一道护身
栏杆和一道18厘米高的挡脚板；
2、脚手架施工层操作面下方以及操作面以下净空距离不超过3米，均须设置一道水平安
全网，架体必须用密目安全网沿外架内侧进行封闭，安全网之间必须连接牢固，封闭严密，
并与架体固定。
3、脚手架（支撑）拆除
所有脚手架（支撑）拆除应制定相应的技术和安全保证措施，全面检查架体的安全性能，
并需获得监理和建筑师批准。拆除前由技术部进行安全技术交底。拆除脚手架（支撑）时，
需符合以下内容：
①确保拆除后剩余架体的稳定性，需要时应在拆除前应加设斜撑或连墙件；
②拆除作业周围设置警戒线，设安全巡视员；作业面下5m范围内不得站人；
③严格按照正确的拆除顺序进行；
④拆下的钢管、脚手板等构件应上下传递至地面，严禁随意抛下。
8.4.8交叉作业防护
1411、尽可能避免垂直立体交叉作业，若必须交叉作业时，不得在同一垂直方向上操作，且
下层作业位置必须处于依上层高度确定的可能坠落范围半径之外。不能满足时，设置防护棚。
超出24M的层次上的交叉作业应设双层防护。
2、模板、脚手架等拆除时，下方不得有其它人员操作，并设专人监护。
3、模板拆除后，其临时堆放处应离楼层边缘≥1m，堆放高度≤1m。楼层边、通道口、脚
手架边缘等处，严禁堆放任何拆下的物品。
8.4.9个人防护
1、个人安全防护用品
现场所有人员必须戴好安全帽，正确佩戴、使用个人防护用品，遵守各项安全生产规定、
劳动保护法律、法规以及有关规程和标准。
2、个人行为方面
必须走安全通道，不得攀爬脚手架、模板等；严禁坐、站在起吊物上。
3、高空作业方面
2m以上的高处作业人员必须系安全带，并要扣挂在可靠物体上,高挂低用，必须穿好防滑
鞋，工具、配件放在工具包内，严禁放在模板、脚手架上，上下工具、配件用绳栓传递。设
立安全警戒区，专人巡视检查，无关人员不得在警戒区内。
4、电、气焊作业方面
必须开动火证，并有防火措施、专人看火；穿绝缘鞋、戴绝缘手套。
5、违章指挥方面
施工人员对管理人员的违章指挥、强令冒险作业，有权拒绝执行，对违反法律、法规的
行为有权检举和控告。
8.4.10临时用电安全措施
所有电箱实行贴标使用制度，即通过安全部检查验收并粘贴标牌后才允许使用。标牌表
明使用期限，定期更换。
8.5消防管理措施
8.5.1建立项目部消防责任制
1、成立消防保卫领导小组
实行总包负责制，总包对消防工作全面负责，实行逐级责任制；设专职消防保卫人员，
配备专业保安队伍。
组长：项目经理
副组长：现场经理、专职消防保卫负责人、安全总监
组员：安全员、保安员、责任师、物资员、劳务队伍
2、成立义务消防队
以现场经理为义务消防队长、专业消防保卫负责人为副队长，项目施工人员 30名组成义
务消防队。
142现场经理为防火负责人，消防保卫负责人负责日常消防工作。
3、目标
（1）杜绝火灾和重大治安案件。
（2）杜绝各类人为破坏事故的发生。
（3）杜绝重大成品损坏事故和设备、零部件丢失事件的发生。
8.5.2制定有关管理制度
1、教育培训制
（1）应急人员的教育培训
对应急人员（义务消防队员）教育和防火、灭火知识的培训，训练扑救初期小火的技术
能力。
（2）施工人员的教育培训
加强群众性消防知识训练，增强自防自救能力；定期进行消防保卫知识的培训和考核，
不合格的人员不得上岗，每周对所有施工人员进行一次消防保卫交底。
2、消防安全协议书制
与劳务队伍签订消防安全协议书，明确责任，劳务队伍必须服从总包管理。
3、检查和整改制
（1）对消防保卫工作定期检查，提出问题限期整改、复查。
（2）检查内容
1）各施工队伍人员底数及各队职工“三证”是否齐全。
2）消防保卫值班人员是否佩带袖标上岗，门卫及值班人员记录是否完整明确。
4、门卫制度
由保安员昼夜轮流值班，白天对外来人、进出车辆、物资进出场登记，夜间值班、巡逻、
护场，重点是仓库、电工房、办公室保卫。在施工场地周围布置监控系统，保证现场无死角。
8.5.3签订总包与分包的消防责任协议书
签订总包与分包的消防责任协议书，作为合同附件。明确总包、劳务队伍安全生产责任，
提高消防保卫意识。
8.5.4教育与培训计划的制定
1、从各级管理人员思想教育、认识和行动入手，加强消防观念意识。
2、从施工人员入场教育、交底、培训、考试入手，熟知施工现场消防安全管理制度、防
火技术方案、灭火及应急疏散预案。掌握施工现场临时消防设施的性能及使用、维护方法。
掌握扑救初期火灾及自救逃生的知识和技能。了解报警、接警的程序和方法。
3、通过不断对施工人员的消防安全教育培训，提高施工人员现场防火安全意识，增强自
我自制力和约束力，从而减少发生火灾几率。
4、通过专项交底、培训、考试（特别是电气焊工、防水工）提高他们的法律法规观念，
告知其引发火灾事故所承担的法律责任。
1438.5.5其他消防工作的要求
严格遵守有关消防、保卫的法律、法规，制定消防保卫管理制度，完善消防设施，消除
事故隐患。
制定灭火计划，定期教育训练，掌握防火、灭火知识和消防器材使用，做到能防火检查
和扑救火灾。
组织编制、制定、完善有关防火安全的规定、规章制度，对现场进行防火安全监督、检
查，落实责任，消除隐患。
配备专业保安队负责门卫和巡逻、护场工作。
8.6 CI管理措施
8.6.1成立文明施工领导小组
组长：项目经理
副组长：现场经理、总工程师
组员：物资管理部、土建工程部、安全监督部以及各劳务队伍管理人员
8.6.2管理制度
1、教育制度
深入广泛开展文明施工管理、创建文明工地达标活动的教育，提高全员文明施工积极性、
主动性，为创建“北京市建筑施工安全文明工地”提高思想认识。
2、责任区制度
把现场划分为若干责任区进行管理，明确责任单位及责任人，并挂牌明示。
3、定期检查制度
定期（每周一次）、不定期（阶段性抽查）由项目经理组织相关部门参加文明施工检查，
并评定、汇总、建档，查出的问题立项、整改，落实责任人、整改期限。
4、奖罚制度
采取多种形式的竞赛；对文明施工做出贡献的人员、单位给予奖励；对违反文明施工规
定，给项目造成损失或损害公司声誉的人员、单位给予处罚；奖励、处罚由项目决定、实施。
8.6.3管理措施
1、总平面管理
序号 管理方面 措施
1 共性要求 办公区、堆放区、加工区等均封闭管理。
2 临 建 按建设单位和公司CI手册要求整洁、美观设置办公室等临建设施。
布置“九板两图”，明显位置设日进度提示牌、倒计时警示牌、安全警
3 标识牌
示牌，门口设正衣镜。
4 材料堆放 按照整体施工现场平面规划布置要求，不得占用道路。
5 场 容 道路、排水通畅，场地整洁、干净，主要道路硬化。
144序号 管理方面 措施
1.专人每天保持现场干净清洁。
2.专人每天对现场内及周边道路清扫、洒水。
6 卫 生
3.卫生设施、排水沟及阴暗潮湿地带，定期投药、消毒，以防鼠害及传
染病发生。
2、其它措施
（1）施工人员
遵守有关文明施工规定，统一着装，胸前配戴证件，言行举止文明、精神饱满、服从指
挥，有良好精神风貌。
（2）材料、工具码放
各种材料审批后方可进场。材料分类码放，堆放整齐并挂标示牌。
（3）机械设备
标记、编号明显，周围清洁。
（4）车辆
按规定区域停放，专人指挥车辆出入，严禁场内任意停车。
（5）操作面
操作面及其周围清洁整齐，废旧钢筋头及时收集整理，废弃混凝土施工及时清运，工完
场清。
（6）垃圾
零星建筑垃圾袋装化，及时清运出现场，严禁向外抛掷。
（7）安全网
封闭严密整齐，定期清洗。
（8）标识标牌
摆正，丢失、损坏立即补齐。
（9）“九板两图”
内容详实，排放整齐。
8.6.4争创全国总工会“工人先锋号”
1、指导思想
以不断提高广大职工的职业素养、不断提高广大职工施工水平、不断优化广大职工的工
作环境为重点，以深化群众性经济技术创新活动为载体，充分发挥工会组织的宣传教育职能
和主观能动作用，最大限度地调动广大职工投身建设本工程的主动性和积极性，为工程项目
建设做出贡献。
2、总体目标
调动职工群众的积极性，创造性，以开展争创“工人先锋号”活动为主线，开展丰富多
彩的群众性经济技术创新活动。
145（1）通过开展职工岗位技能培训，技术比武，技术创新，发明创造等多种形式对提高职
工群众的职业技能和工作水平，培训面不低于30%。
（2）发动广大职工继续开展为工程建设献计献策，提合理化建议活动。
（3）组织职工开展跨项目、跨工种的行业技术协作活动。参观优秀施工项目，开阔新视
野，引进新经验，实现技术改革和创新。
（4）落实国家、行业和企业各项安全生产制度，加大安全生产教育，坚持“三同时”原
则，及时发现和排除生产过程中的安全隐患，确保职工的生命财产不受侵害。
（5）加大对贫困职工的帮扶力度，从源头上解决困难职工中生产生活中，遇到的难点热
点问题，建立和谐稳定职工队伍。
8.7降低成本措施
节材方面：
墙体模板采用可回收再利用的木模板整板编号组装拼接，减少模板加工周期，提高模板
的周转速度，节省模板用量。
管理方面：
钢筋用量由项目责任师直接审核，与分包方签字认定。施工过程中责任师与物资部人员
严格监督控制用量、杜绝浪费。
技术方面：
1、基础垫层混凝土施工时一次压光，免去水泥砂浆找平层的施工。
2、直径大于16mm的钢筋及暗柱、柱的竖向钢筋连接采用直螺纹机械连接技术，以加快
工期、降低成本。
3、尽量采用工厂化，使得异形现浇构件改为预制装配式构件施工技术，降低生产成本。
4、采取BIM一系列施工技术措施，优化及细化施工方案，有效指导施工，减少返工。
9 智慧建造
智慧建造是指利用现代技术和工具来优化建造过程，达到提高效率、降低成本和提高质
量的建造方式，它涵盖从规划、设计到施工和维护的整个建造过程。智慧建造在建筑行业中
可以发挥以下几个方面的作用：
1.提高建筑效率和质量：智慧建造可以通过数字技术和自动化工具来精细化建造过程。
2.降低建筑成本：智慧建造可以通过优化建筑过程，减少浪费和提高效率来降低建筑成
本。
3.提供更好的安全性和可持续性：智慧建造可以提供更好的安全性和可持续性，同时，
智慧建造还可以通过减少资源损耗和降低碳排放，提高建筑的可持续性。
4.改善建筑生态系统：智慧建造可以改善建筑行业的整体生态系统。
应用阶段 序号 应用类型 应用点内容 级别
项目策划阶段 1. 技术管理 BIM实施方案 Ⅱ
146应用阶段 序号 应用类型 应用点内容 级别
2. BIM培训 Ⅰ
3. 项目级BIM模型样板文件 Ⅱ
4. 施工进度策划 Ⅰ
进度管理
5. 编制材料计划 Ⅰ
6. 施工场地布置 Ⅱ
总承包协调管理
7. 临建CI标准化 Ⅰ
8. 碰撞检测 Ⅰ
9. 施工工艺/工序模拟 Ⅰ
10. 可视化技术交底 Ⅰ
11. 施工方案编制 Ⅱ
12. 深化设计 Ⅰ
13. 技术管理
施工阶段 二次结构、砌体施工 Ⅰ
14.
15. 机电安装过程管理 Ⅱ
16. 移动终端 Ⅰ
17. 可视化装备辅助项目协同管理 Ⅱ
18. 分包管理 Ⅱ
19. 质量安全管理 质量、安全 Ⅰ
9.1BIM应用专项方案
针对本工程设计与施工的特点，项目部将专门组建 BIM管理小组，并建立BIM施工管理
平台，全过程应用BIM技术进行质量、安全、工期、成本、物资、技术、深化设计等管理，
以确保项目各项目标的完成。
9.1.1BIM服务范围及内容
序号 BIM服务范围及内容
承接设计阶段 BIM 模型，并预先提出施工重点、难点，并利用 BIM 技术进行重难
1
点施工方案模拟，辅助施工决策，提前解决施工过程中潜在的错、漏、碰、缺；
完成各专业分包深化模型的整合工作，并完成 BIM 错、漏、碰、撞检测及修改方
2
案；完成本项目机电管线系统的建模，提供碰撞报告及最终优化。
在相应施工区域开工前的一个月，及时更新（整合）BIM 施工模型，并进行错、
漏、碰、缺检，提供包括具体碰撞位置的检测报告设计人员根据报告迅速找到碰撞
3
点所在的位置，并进行逐一调整。为了避免在调整过程中有新的碰撞点产生，检测
和调整会进行多次循环，直至碰撞报告显示零碰撞点。
针对工程实际情况及设计变更，分阶段完成 BIM 模型变更工作，并由 BIM 管理中
4 心对模型进行审核，符合模型应用标准后可利用 BIM 技术辅助现场管理施工进度，
确保现场施工。
对于变更引起的模型修改，中标人应每月集中收集变更资料，一个月内完成模型变
5 更工作；需要利用 BIM 工具出具效果图，通过图片传媒来表达工程复杂节点、项目
整体效果。通过 BIM 模型和虚拟现实技术来模拟真实施工环境。
针对本工程分部分项（基础、主体、钢结构安装等）运用 BIM 技术制作 3D 动画演
6
示施工方案、施工工艺及工法，4D 计算机信息数据。
7 运用 BIM 工具制作本项目安全、文明施工以及绿色施工 3D 动画模拟（分基础、主
147序号 BIM服务范围及内容
体、装修以及竣工）；详细反映现场安全、文明施工设施，绿色施工等内容（围
挡、大门、车辆冲洗、九图一牌、场区硬化及绿化、安防及消防、垂直运输设备、
外烟脚手架及防护、外电防护、环境保护等）。
承包人应严格按照发包人要求，全面负责本项目的BIM技术管理、监督及协调工作，
同时将分包人（含：设备采购分包）负责部分的施工作业面均纳入自身BIM管理体系
8
管理系统当中，统一由承包人进行编绘、整理。待工程竣工后，经BIM竣工模型成果
文件统一移交发包人。
9.1.2BIM服务要求
序号 BIM服务要求
1 使用REVIT作为建模的软件平台。
负责自行编制项目BIM管理模型方案，包括模型结构分类、模型文件组织、模型构
2
件、模型搭建规则以及模型标准程度（含对分包管理），并于投标文件一并提交。
负责接收各个分包专业的图纸及相关文件（包含但不限于各专业施工图、深化图、
3
变更、洽商等），并进行日常碰撞检测，及时反馈招标人。
辅助建设单位各个模型软件平台的数据装换，包括：CATIA、DP、Revit、Rihno、
4 3DMAX等与工程项目BIM管理有关的软件，以及为解决BIM管理而应用的其他专业软
件。
5 需按招标人要求，定期对BIM管理系统的内容进行汇报及演示。
9.1.3BIM项目管理工作内容具体要求
序号 BIM项目管理工作内容具体要求
对于所绘制的模型，各专业内部及各专业之间无构件碰撞问题的存在。如原图纸发
1 生相关碰撞问题，应及时提出合理化建议，并协同设计院相关人员优化碰撞提报招
标人。
2 严格保证BIM模型与二维CAD图纸包含的信息一致。
机电管线系统建模采用Revit2018，提交模型时必须同时提供nwc或nwd格式模型，
3
用于Navisworks或Fuzor下的模型整合。
为限制文件大小，所有模型在提交时必须清除未使用项，删除所有导入文件和外部
4 参照连接，同时模型中的所有视图必须经过整理，只保留默认的视图和视点，其他
都删除。
与模型文件一同提交的说明文档中必须包括：模型的原点坐标描述，模型建立所参
5
照的CAD图纸情况。
6
针对设计阶段的BIM应用点，每个应用点分别建立一个文件夹。对于3D漫游和设计
148序号 BIM项目管理工作内容具体要求
方案比选等应用，提供avi格式的视频文件和相关说明。
竣工模型在施工图的基础上添加以下信息生产信息（生产）家、生产日期等、运输
信息（进场信息、存储信息）、安装信息（浇筑、安装日期、操作单位）和产品信
7
息（技术参数、供应商、产品合格证等），如有在设计阶段还没能确定的外形结构
的设备及产品，竣工模型中必须添加与现场一致的模型。
总包单位需在BIM管理平台做定期与BIM模型的同步与平台信息的更新，并总结平台
8
上各单位（建设单位、监理单位、专业分包单位）的问题信息，作总结报告。
9.1.4BIM项目管理工作各阶段节点时间要求
序号 工作阶段 格式 具体要求 完成时间
完成项目结构、建筑、机电等各专
1 BIM模型 RVT 2018.07
业模型，并提供碰撞报告并优化。
按照发包人的要求，进行项目成果
2 项目成果汇报 PPT 汇报（各地块碰撞检测报告和专项 2018.07
检测报告）。
根据协调会上确定的修改方案，完
BIM优化方案 成 BIM 调整，完成楼座地下室及车
3 PPT 2018.09
及调整 库管线综合图纸，净高分析图，结
构预留洞口图纸，及优化方案。
主体结构BIM 完成楼上首层、标准层 BIM 设计建
4 建模及优化阶 PPT 模及优化工作，且进行阶段成果 2018.10
段成果汇报 PPT汇报。
景观、外线工
5 RVT 小市政及园林BIM 设计。 2018.10
程施工
以项目BIM管理成果为依据，完成
项目竣工建筑
6 RVT 项目竣工三维建筑信息模型，并提 2020.04
信息模型
交发包方。
9.1.5BIM项目管理工作成果要求
序号 成果 具体要求 完成时间
提交自取得中标通知书至竣工三维建筑信
BIM管理的所有 息模型全过程BIM管理的所有过程及成果 最终竣工验收前提
1
过程及成果文件 文件，且各阶段成果的内容及深度均应达 供给发包人
到现场施工的要求。
2 各阶段成果 各阶段工作完成时
各阶段成果均需提供3份电子版文件（刻
149序号 成果 具体要求 完成时间
录光盘），在得到建设单位书面确认后方
可认为本阶段工作完成，并作为本阶段付
款的前提条件。
BIM竣工模型标准达到LOD400标准（《建
BIM竣工模型提交
3 BIM竣工模型 筑工程信息模型应用统一标准》），通过
时
建设单位BIM认可为准。
多专业设计校核
文件格式为PDF、WORD、DWG的电子版及纸 建模完成并经发包
4 报告、碰撞检查
质版1套向发包人提交。 人确认后
报告
管线综合模型及 文件格式为NWD、RVT、PDF、DWG的电子版 进行管线综合后的
5
报告 及纸质版1套向发包人提交。 模型和管综报告
达到物业管理基本
基于BIM技术的
要求，满足空间、
建筑运行管理系 文件格式为NWD、RVT、PDF、DWG的电子版
6 设备、阀门、计量
统和运行管理方 及纸质版1套向发包人提交。
表等随时调用，并
案
且可扩展，可兼容
9.1.6BIM项目管理工作其他要求
序号 BIM项目管理工作其他要求
所有的工作过程遇到问题，必须及时与设计、承包人、发包人及监理单位沟通，各
1
方确认后方可修改。
过程中不得擅自修改设计图纸中相关参数，导致出现问题的由承包人方承担相关责
2
任。
最终提供的设计成果必须达到发包人接管部门的要求，具体内容以达到物业管理使
3
用为准。
9.1.7BIM模型方案
1、一般规定
（1）建筑信息模型应包含工程项目全生命期中一个或多个阶段的多个任务信息模型及相
关的共性模型元素和信息，并可在项目全生命期各个阶段、各个任务和各个相关方之间共享、
传递和应用。
（2）模型通过不同途径获取的信息应具有唯一性，采用不同方式表达的信息应具有一致
性，不宜包含冗余信息。
（3）模型信息的添加应满足工程后期运营的需求。
2、建模对象
150（1）以GB/T51212-2016《建筑工程信息模型应用统一标准》及 GB/T51235-2017《建筑
信息模型施工应用标准》为依据，规定了各专业的建模对象。
（2）建模对象的相关深度及交付等级见本章。
（3）模型属性信息
1）本工程各阶段的模型交付应根据需要，对相关设施设备输入相关信息。
2）设计阶段BIM模型应支持基础模型元素和专业模型元素的信息描述，表达模型元素的
属性信息。应包括描述几何、材料、功能等信息所需的基本数据。
（4）模型文件组织
整个项目的模型文件组织分为建筑、结构、机电和专业分包四部分，建筑包括常规建筑、
二次结构和幕墙模型；结构模型包括加固改造结构、钢结构、现浇混凝土结构模型；机电模
型包括给排水、电气、暖通模型；专业分包模型包括弱电、净化、屏蔽防护、精装、医疗气
体、古建坡屋顶等。每个模型文件夹的输出格式都分别整理归入rvt模型文件、nwc模型文件、
jepg图片文件、avi视频文件、word文档文件和excel表格文件等，如下图所示：
9.1.8基于BIM的总承包管理
基于BIM技术的可视化、参数化、标准化、信息化等特点，在总承包项目管理中，通过
BIM技术在技术、进度、质量、安全、成本等方面的应用，实现对各项内容的合理计划、严格
控制，平衡、有效地协调工作安排，达到项目的精细化管理。为总承包工程科学、高效的管
理项目，规避项目风险，最优的实现项目目标发挥重要的作用。
9.1.9技术管理BIM应用
1、BIM模型创建及维护
BIM模型是BIM应用的基础，模型的细度关系到应用的深度和广度，总承包应严格把控模
型创建、深化及后期维护的质量，确保BIM模型能真正反映项目的实际情况。
若设计单位提供BIM模型，则总包单位需要根据自身施工需要及施工细度要求进行模型
151的审核及完善，若设计单位没有提供BIM模型，总包单位需要制定BIM模型创建的标准及计
划，提前基于设计图纸组织相关方完成模型创建。在模型审核或创建过程中，应注意对设计
图纸进行审图，汇聚问题后在图纸会审会议上使用，提出合理化修改建议供建设单位及设计
单位参考。
2、BIM模型综合协调
总包单位和建设单位在专业工程和独立分包工程合同中应明确分包单位创建和维护 BIM
模型的责任，总包单位负责协调、审核和集成各专业分包单位/供应单位/独立施工单位/工程
顾问单位等提供的BIM模型及相关信息。总包单位对各施工分包提供 BIM技术支持和培训，
以保证施工分包在施工过程中应用BIM模型，分包单位要安排专人积极配合BIM模型的综合
应用，及时反馈过程问题及修改意见。
在施工中，总包单位督促及审核各分包单位完成模型的更新、深化以及相关信息的录入，
分阶段验证BIM模型及应用成效，形成相关的验收意见，在项目结束时，基于合约要求向建
设单位提交真实准确的竣工BIM模型、BIM应用资料和设备信息等，确保建设单位在运营阶段
具备充足的信息。
3、BIM模型管理流程图
在施工总承包管理过程中，总包单位及各分包方在完成 BIM准备工作中主要应用施工图
设计模型、深化设计模型、施工过程模型，完成竣工验收模型。模型应用与完成工作以及在
实施过程中的工作协同按照流程进行，从施工图设计模型到深化设计模型管理流程。
4、图纸会审BIM应用
图纸会审是施工准备阶段总包单位技术管理重要内容之一，图纸的质量直接影响施工的
正常进行，对于保证施工进度与质量有重要意义。传统的图纸会审需要各专业自行进行二维
图纸的对比、审查，检查图纸内容是否有错漏、是否有影响施工的因素，耗时耗力，很多空
间错误及与其他专业交叉部位的问题无法提前发现，会审的效率也比较低。
利用BIM模型进行图纸会审，相当于现在电脑上进行一遍施工，图纸的问题在建模过程
中就得到直观发现，模型汇总后的碰撞检查还可以进一步发现各专业图纸的问题，大大提高
图纸检查的质量与可预见性；在图纸会审会议上还可利用 BIM模型进行问题的汇报，让各参
与方可在同一平台下进行问题的讨论，提高会审会议的效率和质量。应用 BIM的三维可视化
辅助图纸会审，形象直观。
5、深化设计BIM应用
深化设计是深化设计人员在原设计图纸的基础上，结合现场实际情况，对图纸进行完善、
补充，绘制成具有可实施性的施工图纸，深化设计后的图纸满足原设计技术要求，符合相关
地域设计规范和施工规范，并通过审查，能直接指导施工。总包单位在组织各专业进行专业
内的深化设计之后，还要组织各专业进行专业间的协调深化设计，解决专业间的问题。基于
BIM的深化设计是应用BIM软件进行深化设计工作，极大提高了深化设计质量和效率。
6、施工组织模拟BIM应用
152施工组织策划很重要得一项工作就是确定项目主要施工方案和特殊部位的作业流程，运
用BIM技术进行施工方案和工艺模拟，不仅可以通过三维效果直观的检查和比较不同施工方
案效果、优化施工方案，还可以提高向作业人员交底的效果。整个模拟过程包括施工工序、
施工方法、设备调用、资源配置等。通过模拟提前发现不合理的施工程序、设备调用程度与
冲突、资源的不合理利用、安全隐患作业空间不足等问题，最大程度上实现“零碰撞”、
“零冲突”、“零返工”。
9.1.10BIM竣工移交方案
1、BIM成果交付形式
竣工信息以BIM模型的方式进行交付，信息交付由接收方确定和核对，形成模型信息交
接单。
1）模型文件
模型成果主要包括建筑、结构、机电、钢结构和幕墙等专业所创建的模型文件，以及各
专业整合后的整合模型。
2）文档格式
在BIM技术应用过程中所产生的各种分析报告等由Word、Excel、PowerPoint等办公软
件生成的相应格式的文件，在交付时统一转换为pdf格式。
3）图形文件
主要是指按照施工项目要求，针对指定位置经Autodesk Navisworks软件等进行渲染生成
的图片，格式为jpg。
4）动画文件
BIM技术应用过程中基于Autodesk Navisworks软件等按照施工项目要求进行漫游、模拟，
通过录屏软件录制生成的avi格式视频文件。
9.1.11BIM运维基本规划
目前，《基于BIM的资产与设施运维管理平台》提供了：三维浏览、服务中心、设施运
维、资产管理、空间管理、安全管理、应急管理、资料管理和平台管理等。
1）三维浏览
资产与设施运维管理平台是基于3DGIS导入建筑各专业BIM模型，将三维BIM模型和空间
地理位置无缝和属性信息无损集成，实现了从室外到室内、从地上到地下的三维浏览漫游。
《基于BIM的资产与设施运维管理平台》支持三维浏览功能。用户可以从空中俯瞰整个
区域，做到将项目的周边环境、建筑情况、道路情况等一目了然。也可以以第一人称的视角
在建筑物模型中漫游。
2）服务中心
服务中心是基于《BIM的资产与设施运维管理平台》的服务窗口，考虑到使用的便捷、灵
活和适用范围等因素，将服务中心按基于 Web的应用设计，用户可以通过该窗口从计算机桌
面、移动终端和智能手机上网提交服务请求，以及年度维护和维修计划发起的请求、物联网
153传感器触发的请求等。
3）设施运维
设施运维管理中的主要任务是：设施（备）管理、设施（备）运维和设施（备）的运行
状态监测等三个部分的应用。基于 BIM 的设施（备）运维管理平台，为设施（备）运维提供
了真实的三维运维对象模拟，为各类设施（备）的运行维护提供了良好的平台基础，相比二
维系统有着显著的优势。设施运维提供了：设施信息、维护管理、维修管理、抢修管理、状
态监测等功能模块。
4）安全管理
资产与设施运维管理平台具有很强的多系统集成能力，比如安全管理模块，集成了：视
频监控、门禁管理、巡更管理、报警联动系统等。
5）运行监测
资产与设施运维管理平台提供了与物联网的数据接口，支持实时获取各类传感器输出的
动态数据，并存入数据库进行管理。通过对传感器数据的监测分析，用户可以及时获取设备
的运行状态。
6）资料管理
《基于 BIM 的资产与设施运维管理平台》资料管理是基于网络环境搭建的“工程协同工
作平台”，该系统支持项目全生命周期的协同工作和数据信息、文档资料的统一管理与有效
利用。同时为项目各参与方根据其工作职责进行权限管理。实现工程项目运维全过程中资料
数据库建设，以及各项目成员日常工作的文件检索、预览、批注和版本管理。
15410 附图
10.1结构施工阶段现场临电平面布置图
15515615710.2临时配电系统图
智能电表
SE10-250 /330 1 S 0 E 0 1 A 0 ) -100 /330 DZ15LE-100 /4901 100A
250A
1 S 0 E 0 1 A 0 ) -100 /330 DZ15LE-100 /4901 100A
1 S 0 E 0 1 A 0 ) -100 /330 DZ15LE-100 /4901 100A
SE10-100 /330
40A DZ15LE-40 /4901 40A
S 40 E A 1 ) 0-100 /330 DZ15LE-40 /4901 40A
智能电表 B
智能电表
智能电表
S 40 E 0 1 A 0-600 /330 3 2 * 5 ( 0 S A E ) 10-250 /330 3 2 * 5 ( 0 D A Z ) 20L-250 /4300 Y Y J J L L V V - - 3 3 * * 7 7 0 0 + + 2 2 * * 3 3 5 5 S 25 E 0 1 A 0-250 /330 1 1 1 S S S S 0 0 0 E E E E 0 0 0 1 1 1 1 A A A 0 0 0 0 ) ) ) - - - - 1 1 1 1 0 0 0 0 0 0 0 0 / / / / 3 3 3 3 3 3 3 3 0 0 0 0 D D D Z Z Z 1 1 1 5 5 5 L L L E E E - - - 1 1 1 0 0 0 0 0 0 / / / 4 4 4 9 9 9 0 0 0 1 1 1 1 1 1 0 0 0 0 0 0 A A A S 25 E 0 1 A 0-250 /330 1 1 1 S S S 0 0 0 E E E 0 0 0 1 1 1 A A A 0 0 0 ) ) ) - - - 1 1 1 0 0 0 0 0 0 / / / 3 3 3 3 3 3 0 0 0 D D D Z Z Z 1 1 1 5 5 5 L L L E E E - - - 1 1 1 0 0 0 0 0 0 / / / 4 4 4 9 9 9 0 0 0 1 1 1 1 1 1 0 0 0 0 0 0 A A A
YJLV-3*95+2*50 40A DZ15LE-40 /4901 40A SE10-100 /330
AA1 A1 A1 B S 40 E A 1 ) 0-100 /330 DZ15LE-40 /4901 40A B S 4 4 0 0 E A A 1 ) 0-100 /330 D D Z Z 1 1 5 5 L L E E - - 4 4 0 0 / / 4 4 9 9 0 0 1 1 4 4 0 0 A A
SE10-250 /330 1 S 0 E 0 1 A 0 ) -100 /330 DZ15LE-100 /4901 100A
6 6 6 6 6 6 6 6 ( 0 ( 0 ( 0 ( 0 LLLL 0000 MMMM ////5555 ZZZZ )))) 1111----0000 S 6 S 6 S 6 S 6 ....5555 0000 EEEE 0000 1111 AAAA 0000----666600000000 ////333333330000 2 4 * 0 ( 0 S A E ) 10-600 /330 2 4 * 0 ( 0 D A Z ) 20L Z Z -4 C C 0 - - 0 T T / C C 43 9 9 0 0 0 0 - - 3 3 * * 1 1 5 5 0 0 + + 2 2 * * 7 7 0 0 250A 1 1 S S 0 0 E E 0 0 1 1 A A 0 0 ) ) - - 1 1 0 0 0 0 / / 3 3 3 3 0 0 D D Z Z 1 1 5 5 L L E E - - 1 1 0 0 0 0 / / 4 4 9 9 0 0 1 1 1 1 0 0 0 0 A A
SE10-100 /330
2*(SE10-250 /330 2*(DZ20L-250 /4300 40A DZ15LE-40 /4901 40A
250A) 250A) 现场预留（二构及装修） S 40 E A 1 ) 0-100 /330 DZ15LE-40 /4901 40A
B
现场预留（二构及装修）
引自 变压器
YJV22-3*240+2*120 S 40 E 0 1 A 0-600 /330 3 2 * 5 ( 0 S A E ) 10-250 /330 3 2 * 5 ( 0 D A Z ) 20L-250 /4300 Y Y J J L L V V - - 3 3 * * 7 9 0 5 + + 2 2 * * 3 5 5 0 智能电 S 25 E 0 1 表 A 0-250 /330 D 25 Z 0 2 A 0L-250 /4300 S 25 E 0 1 A 0-250 /330 1 1 1 S S S 0 0 0 E E E 0 0 0 1 1 1 A A A 0 0 0 ) ) ) - - - 1 1 1 0 0 0 0 0 0 / / / 3 3 3 3 3 3 0 0 0 D D D Z Z Z 1 1 1 5 5 5 L L L E E E - - - 1 1 1 0 0 0 0 0 0 / / / 4 4 4 9 9 9 0 0 0 1 1 1 1 1 1 0 0 0 0 0 0 A A A
SE10-100 /330
40A DZ15LE-40 /4901 40A
YJLV-3*70+2*35
A4 A4 塔吊专用箱T4 B S 40 E A 1 ) 0-100 /330 DZ15LE-40 /4901 40A
SE10-250 /330 1 S 0 E 0 1 A 0 ) -100 /330 DZ15LE-100 /4901 100A
250A 1 S 0 E 0 1 A 0 ) -100 /330 DZ15LE-100 /4901 100A
1 S 0 E 0 1 A 0 ) -100 /330 DZ15LE-100 /4901 100A
SE10-100 /330
40A DZ15LE-40 /4901 40A
S 40 E A 1 ) 0-100 /330 DZ15LE-40 /4901 40A
B
3*(SE10-250 /330 3*(DZ20L-250 /4300
250A) 250A)
S 40 E 0 1 A 0-600 /330 Y Y J J L L V V - - 3 3 * * 9 7 5 0 + + 2 2 * * 5 3 0 5 S 25 E 0 1 A 0-250 /330 D 25 Z 0 2 A 0L-250 /4300 S 25 E 0 1 A 0-250 /330 1 1 S S 0 0 E E 0 0 1 1 A A 0 0 ) ) - - 1 1 0 0 0 0 / / 3 3 3 3 0 0 D D Z Z 1 1 5 5 L L E E - - 1 1 0 0 0 0 / / 4 4 9 9 0 0 1 1 1 1 0 0 0 0 A A
1 S 0 E 0 1 A 0 ) -100 /330 DZ15LE-100 /4901 100A
A5 YJLV-3*70+2*35 塔吊专用箱T5 S 40 E A 10-100 /330 DZ15LE-40 /4901 40A
A5 S 40 E A 1 ) 0-100 /330 DZ15LE-40 /4901 40A
B
AA2
SE10-250 /330 1 S 0 E 0 1 A 0 ) -100 /330 DZ15LE-100 /4901 100A
250A 1 S 0 E 0 1 A 0 ) -100 /330 DZ15LE-100 /4901 100A
6 6 6 6 6 6 6 6 ( 0 ( 0 ( 0 ( 0 LLLL 0000 MMMM ////5555 ZZZZ )))) 1111----0000 S 6 S 6 S 6 S 6 ....5555 0000 EEEE 0000 1111 AAAA 0000----666600000000 ////333333330000 2 4 * 0 ( 0 S A E ) 10-600 /330 2 4 * 0 ( 0 D A Z ) 20 Z Z L- C C 40 - - T T 0 C C /4 9 9 3 0 0 0 - - 0 3 3 * * 1 1 5 5 0 0 + + 2 2 * * 7 7 0 0 1 S S 4 0 0 E E 0 A 1 1 A 0 0 ) - - 1 1 0 0 0 0 / / 3 3 3 3 0 0 D D Z Z 1 1 5 5 L L E E - - 1 4 0 0 0 /4 / 9 4 0 9 1 0 1 4 0 1 A 00A
2*(SE10-250 /330 2*(DZ20L-250 /4300 S 40 E A 1 ) 0-100 /330 DZ15LE-40 /4901 40A
250A) 250A) B
现场预留（二构及装修）
引 YJ 自 V2 2 - 3 变 *2 压 40 器 +2*120 现场预留（二构及装修） S 40 E 0 1 A 0-600 /330 3 2 * 5 ( 0 S A E ) 10-250 /330 3 2 * 5 ( 0 D A Z ) 20L-250 /4300 Y Y J J L L V V - - 3 3 * * 7 7 0 0 + + 2 2 * * 3 3 5 5 S 25 E 0 1 A 0-250 /330 1 1 S S 0 0 E E 0 0 1 1 A A 0 0 ) ) - - 1 1 0 0 0 0 / / 3 3 3 3 0 0 D D Z Z 1 1 5 5 L L E E - - 1 1 0 0 0 0 / / 4 4 9 9 0 0 1 1 1 1 0 0 0 0 A A S 25 E 0 1 A 0-250 /330 1 1 S S 0 0 E E 0 0 1 1 A A 0 0 ) ) - - 1 1 0 0 0 0 / / 3 3 3 3 0 0 D D Z Z 1 1 5 5 L L E E - - 1 1 0 0 0 0 / / 4 4 9 9 0 0 1 1 1 1 0 0 0 0 A A
1 S 0 E 0 1 A 0 ) -100 /330 DZ15LE-100 /4901 100A 1 S 0 E 0 1 A 0 ) -100 /330 DZ15LE-100 /4901 100A
YJLV-3*70+2*35 S 40 E A 10-100 /330 DZ15LE-40 /4901 40A S 40 E A 10-100 /330 DZ15LE-40 /4901 40A库房
A7 A7 S 40 E A 1 ) 0-100 /330 DZ15LE-40 /4901 40A S 40 E A 1 ) 0-100 /330 DZ15LE-40 /4901 40A门卫
B B
基础及结构阶段临电系统图
158SE10-250 /330 1 S 0 E 0 1 A 0 ) -100 /330 DZ15LE-100 /4901 100食A堂
250A 1 S 0 E 0 1 A 0 ) -100 /330 DZ15LE-100 /4901 100食A堂
1 S 0 E 0 1 A 0 ) -100 /330 DZ15LE-100 /4901 100食A堂
S 40 E A 10-100 /330 DZ15LE-40 /4901 40ABD1
智能电表
S 40 E A 1 ) 0-100 /330 DZ15LE-40 /4901 40ABD2
B
3*(SE10-250 /330 3*(DZ20L-250 /4300
250A) 250A)
S 40 E 0 1 A 0-600 /330 Y Y J J L L V V - - 3 3 * * 9 7 5 0 + + 2 2 * * 5 3 0 5 S 25 E 0 1 A 0-250 /330 1 1 S S 0 0 E E 0 0 1 1 A A 0 0 ) ) - - 1 1 0 0 0 0 / / 3 3 3 3 0 0 D D Z Z 1 1 5 5 L L E E - - 1 1 0 0 0 0 / / 4 4 9 9 0 0 1 1 1 1 0 0 0 0 A A S 25 E 0 1 A 0-250 /330 1 1 S S 0 0 E E 0 0 1 1 A A 0 0 ) ) - - 1 1 0 0 0 0 / / 3 3 3 3 0 0 D D Z Z 1 1 5 5 L L E E - - 1 1 0 0 0 0 / / 4 4 9 9 0 0 1 1 1 1 0 0 0 0 A A
1 S 0 E 0 1 A 0 ) -100 /330 DZ15LE-100 /4901 100A 1 S 0 E 0 1 A 0 ) -100 /330 DZ15LE-100 /4901 100A
A2 YJLV-3*95+2*50 S 40 E A 10-100 /330 DZ15LE-40 /4901 40A S 40 E A 10-100 /330 DZ15LE-40 /4901 40A
A2 S 40 E A 1 ) 0-100 /330 DZ15LE-40 /4901 40A S 40 E A 1 ) 0-100 /330 DZ15LE-40 /4901 40A
AA3 B B
6666((((LLLLMMMMZZZZ1111----0000....5555
666600000000////5555))))
SSSSEEEE11110000----666600000000 ////333333330000
2
4
*
0
(
0
S
A
E
)
10-600 /330 2
4
*
0
(
0
D
A
Z
)
20L
Z
-4
C
0
-
0
T
/
C
43
9
0
0
0
-3*150+2*70
666600000000AAAA ZC-TC90-3*150+2*70
2*(SE10-250 /330 2*(DZ20L-250 /4300
250A) 250A)
现场预留（二构及装修）
智能电表
引自 变压器 现场预留（二构及装修）
YJV22-3*240+2*120
SE10-250 /330 1 S 0 E 0 1 A 0 ) -100 /330 DZ15LE-100 /4901 100A
250A 1 S 0 E 0 1 A 0 ) -100 /330 DZ15LE-100 /4901 100A
1 S 0 E 0 1 A 0 ) -100 /330 DZ15LE-100 /4901 100A
SE10-100 /330
40A DZ15LE-40 /4901 40A
S 40 E A 1 ) 0-100 /330 DZ15LE-40 /4901 40A
B
3*(SE10-250 /330 3*(DZ20L-250 /4300 智能电表
250A) 250A)
S 40 E 0 1 A 0-600 /330 Y Y J J L L V V - - 3 3 * * 7 9 0 5 + + 2 2 * * 3 5 5 0 S 25 E 0 1 A 0-250 /330 D 25 Z 0 2 A 0L-250 /4300 S 25 E 0 1 A 0-250 /330 1 1 S S 0 0 E E 0 0 1 1 A A 0 0 ) ) - - 1 1 0 0 0 0 / / 3 3 3 3 0 0 D D Z Z 1 1 5 5 L L E E - - 1 1 0 0 0 0 / / 4 4 9 9 0 0 1 1 1 1 0 0 0 0 A A
1 S 0 E 0 1 A 0 ) -100 /330 DZ15LE-100 /4901 100A
A6 YJLV-3*70+2*35 塔吊专用箱T3 S 40 E A 10-100 /330 DZ15LE-40 /4901 40A
A6 S 40 E A 1 ) 0-100 /330 DZ15LE-40 /4901 40A
B
SE10-250 /330 1 S 0 E 0 1 A 0 ) -100 /330 DZ15LE-100 /4901 100A
250A 1 S 0 E 0 1 A 0 ) -100 /330 DZ15LE-100 /4901 100A
1 S 0 E 0 1 A 0 ) -100 /330 DZ15LE-100 /4901 100A
SE10-100 /330
40A DZ15LE-40 /4901 40A
S 40 E A 1 ) 0-100 /330 DZ15LE-40 /4901 40A
B
3*(SE10-250 /330 3*(DZ20L-250 /4300
250A) 250A)
S 40 E 0 1 A 0-600 /330 Y Y J J L L V V - - 3 3 * * 7 9 0 5 + + 2 2 * * 3 5 5 0 S 25 E 0 1 A 0-250 /330 D 25 Z 0 2 A 0L-250 /4300 S 25 E 0 1 A 0-250 /330 1 1 S S 0 0 E E 0 0 1 1 A A 0 0 ) ) - - 1 1 0 0 0 0 / / 3 3 3 3 0 0 D D Z Z 1 1 5 5 L L E E - - 1 1 0 0 0 0 / / 4 4 9 9 0 0 1 1 1 1 0 0 0 0 A A
1 S 0 E 0 1 A 0 ) -100 /330 DZ15LE-100 /4901 100A
A8 YJLV-3*70+2*35 塔吊专用箱T2 S 40 E A 10-100 /330 DZ15LE-40 /4901 40A
A8 S 40 E A 1 ) 0-100 /330 DZ15LE-40 /4901 40A
B
SE10-250 /330 1 S 0 E 0 1 A 0 ) -100 /330 DZ15LE-100 /4901 100A食堂
AA4 250A 1 S 0 E 0 1 A 0 ) -100 /330 DZ15LE-100 /4901 100A食堂
1 S 0 E 0 1 A 0 ) -100 /330 DZ15LE-100 /4901 100A食堂
S 40 E A 10-100 /330 DZ15LE-40 /4901 40ABD1
6 6 6 6 6 6 6 6 ( 0 ( 0 ( 0 ( 0 LLLL 0000 MMMM ////5555 ZZZZ )))) 1111----0000 SSSS ....5555 EEEE11110000----666600000000 ////333333330000 2*(SE10-600 /330 400 2 A *( ) DZ20L Z - C 40 - 0 T / C 43 9 0 0 0 - 3 * 4 1 0 5 0 0 A + ) 2*70 B S 40 E A 1 ) 0-100 /330 DZ15LE-40 /4901 40ABD2
666600000000AAAA ZC-TC90-3*150+2*70 3*(SE10-250 /330 3*(DZ20L-250 /4300
2*(SE10-250 /330 25 2 0 *( A D ) Z2 Z 0 C L- - 2 T 5 C 0 9 /4 0 3 - 0 3 0 * 1 5 2 0 5 + 0A 2 ) *70 S 40 E 0 1 A 0-600 /330 250A) 250A) YJLV-3*70+2*35 SE10-250 /330 1 S 0 E 0 1 A 0 ) -100 /330 DZ15LE-100 /4901 100A
250A
引 YJ 自 V2 2 - 3 变 *2 压 40 器 +2*120 现场预留（二构及装修） Y Y J J L L V V - - 3 3 * * 7 9 0 5 + + 2 2 * * 3 5 5 0 1 1 S S 0 0 E E 0 0 1 1 A A 0 0 ) ) - - 1 1 0 0 0 0 / / 3 3 3 3 0 0 D D Z Z 1 1 5 5 L L E E - - 1 1 0 0 0 0 / / 4 4 9 9 0 0 1 1 1 1 0 0 0 0 A A S 25 E 0 1 A 0-250 /330 D 25 Z 0 2 A 0L-250 /4300
A9 A9 S 40 E A 10-100 /330 DZ15LE-40 /4901 40A 塔吊专用箱T1
S 40 E A 1 ) 0-100 /330 DZ15LE-40 /4901 40A
B
SE10-250 /330 1 S 0 E 0 1 A 0 ) -100 /330 DZ15LE-100 /4901 100A食堂
250A 1 S 0 E 0 1 A 0 ) -100 /330 DZ15LE-100 /4901 100A食堂
1 S 0 E 0 1 A 0 ) -100 /330 DZ15LE-100 /4901 100A食堂
S 40 E A 10-100 /330 DZ15LE-40 /4901 40ABD1
S 40 E A 1 ) 0-100 /330 DZ15LE-40 /4901 40ABD2
B
3*(SE10-250 /330 3*(DZ20L-250 /4300
S 40 E 0 1 A 0-600 /330 250A) 250A) Y Y Y J J J L L L V V V - - - 3 3 3 * * * 7 7 7 0 0 0 + + + 2 2 2 * * * 3 3 3 5 5 5 S 25 E 0 1 A 0-250 /330 1 1 1 S S S S 0 0 0 E E E E 0 0 0 1 1 1 1 A A A 0 0 0 0 ) ) ) - - - - 1 1 1 1 0 0 0 0 0 0 0 0 / / / / 3 3 3 3 3 3 3 3 0 0 0 0 D D D Z Z Z 1 1 1 5 5 5 L L L E E E - - - 1 1 1 0 0 0 0 0 0 / / / 4 4 4 9 9 9 0 0 0 1 1 1 1 1 1 0 0 0 0 0 0 A A A S 25 E 0 1 A 0-250 /330 1 1 1 S S S 0 0 0 E E E 0 0 0 1 1 1 A A A 0 0 0 ) ) ) - - - 1 1 1 0 0 0 0 0 0 / / / 3 3 3 3 3 3 0 0 0 D D D Z Z Z 1 1 1 5 5 5 L L L E E E - - - 1 1 1 0 0 0 0 0 0 / / / 4 4 4 9 9 9 0 0 0 1 1 1 1 1 1 0 0 0 0 0 0 A A A
A10 A10 B S 4 4 0 0 E A A 1 ) 0-100 /330 D D Z Z 1 1 5 5 L L E E - - 4 4 0 0 / / 4 4 9 9 0 0 1 1 4 4 0 0 A A B S S 4 4 0 0 E E A A 1 1 ) 0 0 - - 1 1 0 0 0 0 / / 3 3 3 3 0 0 D D Z Z 1 1 5 5 L L E E - - 4 4 0 0 / / 4 4 9 9 0 0 1 1 4 4 0 0 A A
装饰装修阶段临电系统图
15910.3现场临水平面布置图（设消防立管）及系统图
16016110.4现场消防道路设施平面布置图
16210.5基坑开挖阶段现场平面布置图
16310.6地下结构施工阶段现场平面布置图
16410.7地上结构施工阶段现场平面布置图
16510.8装修施工阶段现场平面布置图
16610.9施工总进度计划
167168169170171172173174
