主要施工过程照片
1、测量定位、人工探挖。

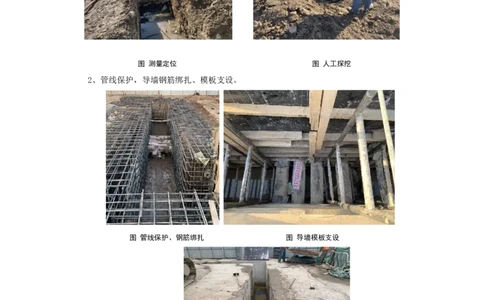

图 测量定位 图 人工探挖
2、管线保护，导墙钢筋绑扎、模板支设。
图 管线保护、钢筋绑扎 图 导墙模板支设
图 导墙浇筑完毕、混凝土包封管线3、潜水钻孔成槽机安装。
图 潜水钻孔成槽机进场 图 潜水钻孔成槽机安装
4、成槽机导槽土体开挖
图 液压成槽机导槽开挖
5、潜水钻孔成槽机反循环开挖。
图 反循环作业开挖电缆下方土体 图 弃渣清除6、钢筋笼制作。

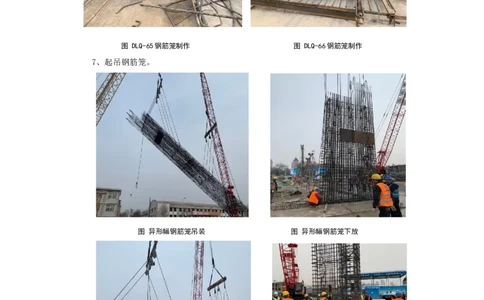

图 DLQ-65钢筋笼制作 图 DLQ-66钢筋笼制作
7、起吊钢筋笼。
图 异形幅钢筋笼吊装 图 异形幅钢筋笼下放
图 L形钢筋笼吊装 图 L形钢筋笼下放8、下放接头管、碎石回填。

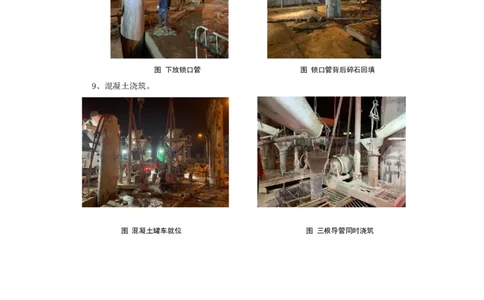

图 下放锁口管 图 锁口管背后碎石回填
9、混凝土浇筑。
图 混凝土罐车就位 图 三根导管同时浇筑
