同陆小课堂 | Excel插件 “自控设计辅助工具” 使用交流

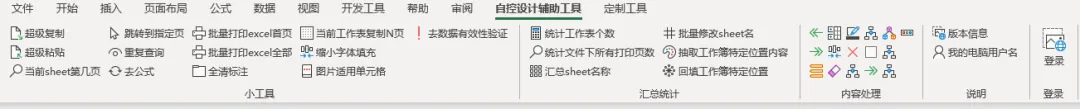

“自控设计辅助工具” 是华陆公司电控室自研开发的插件，可显著提升工作效率，功能完善且非常实用。下面结合我日常工作的使用场景，介绍本插件的常用功能，供大家交流学习。

“超级复制”、“超级粘贴”、

“当前工作表复制N页功能”搭配使用：

绘制电缆连接图时，电气专业对接的  MCC 信号无法通过敷设图软件自动生成。我一般会建立 MMC Sheet 标准模板，在当前工作表内批量复制多页模板文件。再从 DCS-IO 表中批量选取 18 组数据，批量复制后统一粘贴至 MMC Sheet 中。若无该快捷功能，仅依靠 Excel 自带的普通复制粘贴，无法实现 IO 数据表到电缆连接图的批量数据迁移。

“重复查询”功能的使用：

重复查询功能主要用于管道专业撒点文件的核对工作。先将管道撒点文件内的仪表位号复制至空白 Sheet，同时把 IO 表中的仪表位号粘贴至同一张表格；再启用重复查询功能，即可筛选出两份文件中重合的仪表位号。其中，双方重复的位号，代表管道撒点点位与 IO 表信息匹配一致；仅 IO 表存在、无重复匹配的位号，即为管道撒点文件遗漏的点位。如下图所示，未标注红色的点位，均为遗漏点位。

“抽取工作簿特定位置内容”功能：

该功能实用性强，日常工作适用场景广泛。编制仪表安装条件时，可将仪表数据表中的关键信息统一抽取至单个 Sheet，结合超级复制、超级粘贴功能快速梳理并编制仪表安装条件，操作便捷高效。

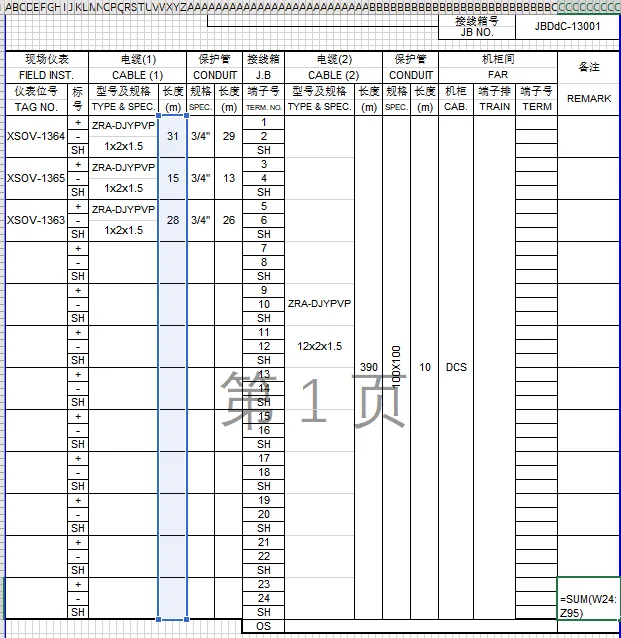

在统计电缆连接图材料时，可全选所有接线箱 Sheet，借助 Excel 的 SUM 求和公式，将各分支电缆长度汇总至固定单元格；再同时选中电缆型号与汇总后的电缆长度，通过抽取工作簿特定位置内容功能，批量提取信息至新建 Sheet。最后利用 Excel 筛选功能按电缆型号分类筛选，即可快速统计出各类电缆的总用量。
