来来来，刚入行的电工兄弟们，都往这儿凑凑！别整天在那瞎琢磨了，今天龙师傅不跟你们扯那些虚头巴脑的理论，咱们就聊点实在的——怎么让电脑替咱们盯着车间的设备！很多新手兄弟一听到什么HMI、上位机、SCADA，脑瓜子嗡嗡的，觉得那是坐办公室的工程师干的事儿。其实说白了，HMI就是“人机界面”，H是人，M是机器，I是交互。咱们车间里那些触摸屏、监控大屏，全是这玩意儿。它的核心作用就一个：替咱们那双肉眼盯着设备！管道里的水流多快、压力多大、电机转没转、变频器电流有没有超标，这软件能把所有数据全抓过来，设备一有不对劲，立马报警。不用你大半夜蹲在机器旁边抄表，懂了吗？市面上品牌的软件，像西门子的WinCC，确实稳，但那是给大厂用的。动不动就要插个加密狗，主要得有钱呀！所以今天，龙师傅给你们掏个压箱底的国产神器——中控SCADA。这玩意儿在咱们工控圈现在火得一塌糊涂，为啥？因为它真免费！

很多刚接触组态软件的朋友，想做监控仿真却不知从何下手。今天带大家完整走一遍实操流程，从新建工程、创建变量，到制作监控画面、仿真运行，每一步都讲解清晰，新手照着操作就能学会。

一、新建工程，基础参数设置

想要做监控仿真，首先要理解一个核心概念：位号，通俗来讲就是我们组态中使用的各类变量。

1. 打开组态软件，点击新建工程。上节课我们创建了「新手第一个项目」，本节课我们新建第二个工程，工程名称填写：监控画面。

2. 服务器IP统一设置为 172.0.0.1，这是本地回环地址，专门用于本机调试、离线仿真使用。

3. 每个工程需要单独设置工程师账号与密码，建议大家妥善记录，后续组态登录、仿真操作都会用到。

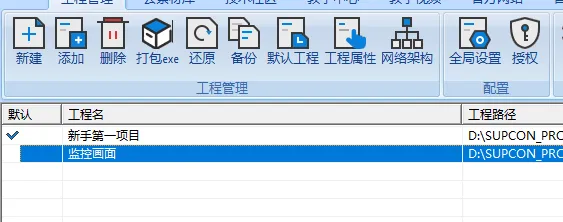

4. 工程创建完成后，工程列表会显示两个工程项目。软件不支持多工程同时运行，和电脑打印机需要设置默认设备同理。选中「监控画面」工程，在工具栏点击默认工程，按钮变为灰色即代表设置成功。

选中目标工程，点击【组态】进入工程界面，默认子工程编号为0，接下来开始配置数据库参数。

二、配置数据库，创建仿真变量

本次实操无需外接真实PLC设备，我们通过软件内存位模拟设备数据运行，全程纯软件离线仿真。

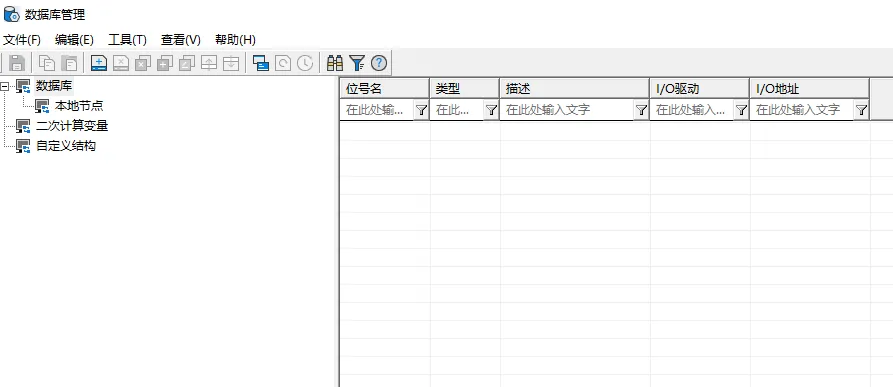

1. 右键点击数据库，选择【编辑】，打开数据库管理界面，默认选中本地节点，沿用 Modbus RTU（485通信）框架。

2. 右键选择【添加驱动】，在驱动列表中选中 MEMORY 内存驱动。该驱动可将位号数据存储在软件内存中，是组态离线仿真、新手练习的专用驱动。添加完成后，按提示完成驱动参数配置。

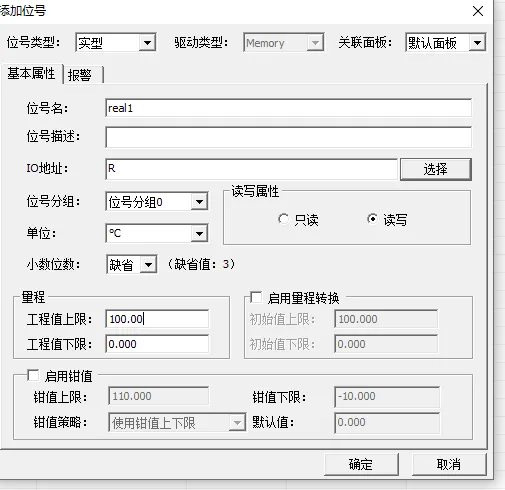

3. 驱动配置完毕，继续右键【添加位号】。位号（变量）分为整形、实型、开关量、字符串四种类型，本次实操选用实型变量。

4. 为位号设置独立名称（名称不可重复）；IO地址选择仿真信号，使用随机数（RR） 仿真模式。

5. 根据应用场景自定义参数：可设置对应物理单位，同时填写工程上限、工程下限，也就是变量量程。例如模拟温度监测场景，量程可设置为 0~100℃；最后将变量读写属性设置为读写。

6. 单个位号创建完成后及时保存。如需批量创建多个变量，可直接复制已有位号，修改对应参数即可，操作高效便捷。

三、创建操作小组，制作监控流程图画面

变量搭建完成后，我们开始制作可视化监控画面，首先配置仿真登录权限用户。

1. 找到【操作小组】栏目，右键选择【添加小组】，系统自动生成 Time 001 用户组，用于后续仿真界面登录校验。

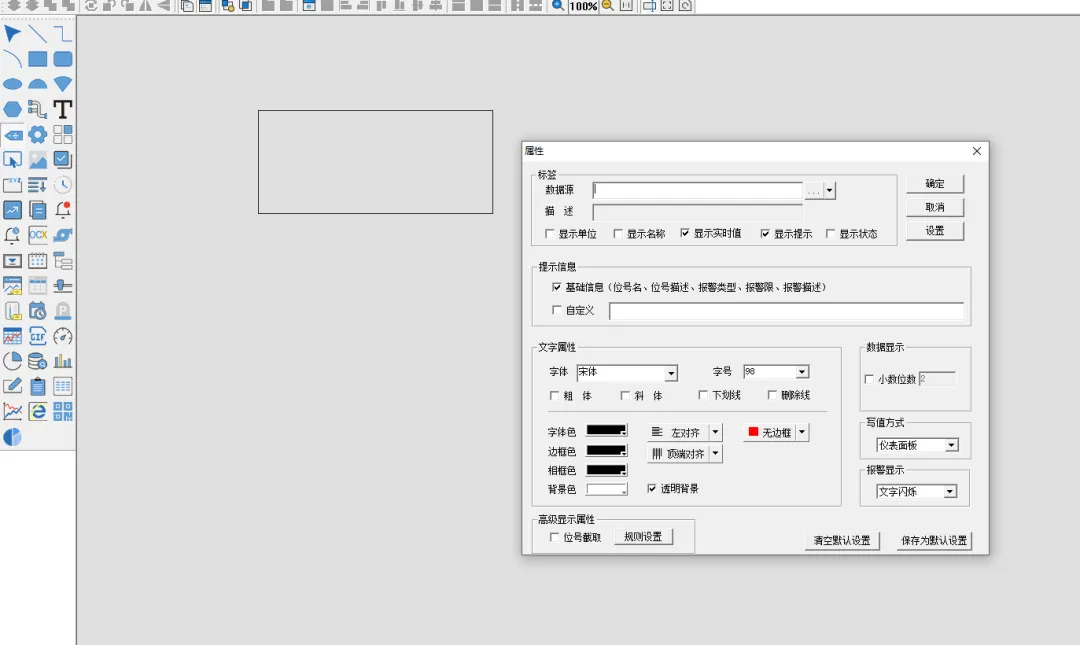

2. 组态监控画面需在流程图模块中制作。进入流程图列表界面，必须先自定义文件名称（例如：第一张），未命名状态下编辑按钮为灰色禁用，无法进入编辑界面。输入名称后点击【编辑】，打开 VFD Draw 画面编辑器。

3. 编辑器左侧为全套绘图工具，本次实操重点使用标签组件。将标签组件与前期创建的位号变量绑定，即可实时采集、展示温度等动态数据。

4. 标签组件同时支持绑定系统变量，可调用显示系统时间、日期、工程启动时间、运行时长、变量实时数值等参数，丰富监控画面展示效果。

5. 画面编辑完成后，及时保存工程文件，避免参数丢失。

四、组态发布，启动监控仿真

画面制作完成，最后进行组态发布与仿真运行测试。

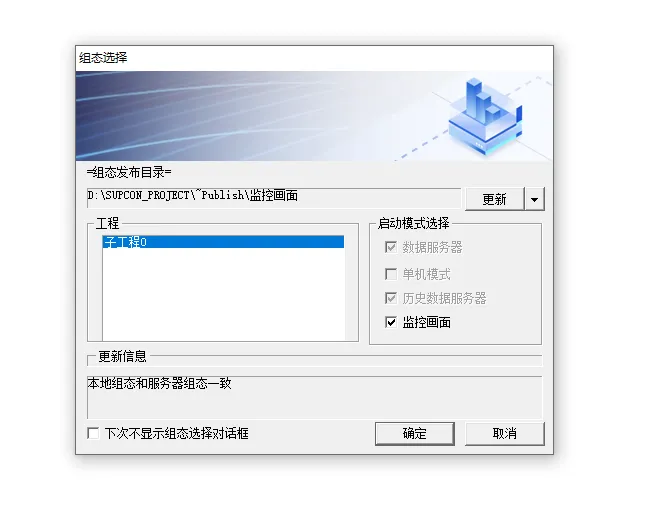

1. 返回子工程界面，右键先将组态保存至服务器，再点击【组态发布】。发布前确认监控服务状态，日常局部修改调试，优先选择增量发布，仅更新修改内容，提升发布效率。

2. 软件提示本地节点服务器发布成功后，右键子工程，选择【监控仿真】。

3. 进入仿真界面后，系统默认权限为观察员，仅具备查看权限，无任何操作权限。需切换身份，使用前期设置的管理员账号密码重新登录。

4. 管理员登录成功后，点击工具栏第四个【流程图】图标，即可打开制作完成的监控画面，画面可实时展示温度变量数据、系统时间等信息。

到此，一套完整的组态监控仿真实操案例就制作完成了。整套流程步骤连贯、简单易懂，大家可以反复实操练习，熟练掌握组态建变量、画画面、发布仿真的完整流程。后续持续更新组态实操干货，欢迎持续关注学习！
