不会CAD?我用Excel手搓图纸,逆袭全屋定制餐边柜!

 时间拉回8月29日，我第一次踏进那家全屋定制加工厂。面对板材、五金、封边这些专业术语，我满脑子都是“草台班子”的懵懂与忐忑。

当老板娘极力推荐一款杂牌板材，却拍胸脯保证“绝对ENF级”时，我心中的警铃大作。8月29日到9月11日，这近半个月的下班时间，我疯狂恶补环保知识′，像个“打假专员”一样逼迫工厂出示官方检测证明。

结果触目惊心：有的报告出自毫无资质的私家机构，检测方法根本不对；有的报告写着合格，实际数据却仅是E0级。直到9月12日，逐一核对完真实的官方检测报告后，我才拍板定下货真价实的兔宝宝板材。

然而，真正的博弈才刚开始。老板娘不仅报价高出市场均价几十元，还不断抛出霸王条款：标配2个抽屉，超出120元一个；灯带68元一米；抽屉导轨、圆角R30、洞洞板全要另外加钱。

我压着火，趁着午休跑到别的工厂摸底比价。当天下午17:30，趁着老板来家里量尺寸，我把见闻全盘托出，亮明底线：材料要保真、明细要确认、贵要贵得合理、不换杂牌、注重公差，以及——如果不行，那2000元定金我不要了，我也绝不将就。

老板当即表示报价由他定，9月13日，柜子的设计之路正式开启。到今天，看着手里那份长达15条、被网友惊呼为“防坑说明书”的定稿备注，以及我亲手用Excel做出来的布局图，我竟然生出一种“我真是个天才”的骄傲感。这不是自满，而是一个普通人对“家”最极致的捍卫。

第一回合：用物理常识，死磕每一个极限

设计师云里雾里，老板娘满嘴“行业规定”，图纸上甚至连2.1米台面下方不加垫条这种致命隐患都敢忽略。他们理直气壮：“3个铰链足够了，6个太丑”、“有整块顶板了，不用加钢管”。

那一刻我幡然醒悟：如果我不站出来做那个懂行的人，未来十年的家，就会布满随时开裂的台面和随时掉落的玻璃门。

于是，我开启了疯狂的“学霸模式”。无数个深夜，陪伴我的是“刨花板物理挠度”、“铰链杠杆力矩”、“WAGO端子接线原理”。我甚至熬到凌晨一两点，只为了算准一个尺寸。

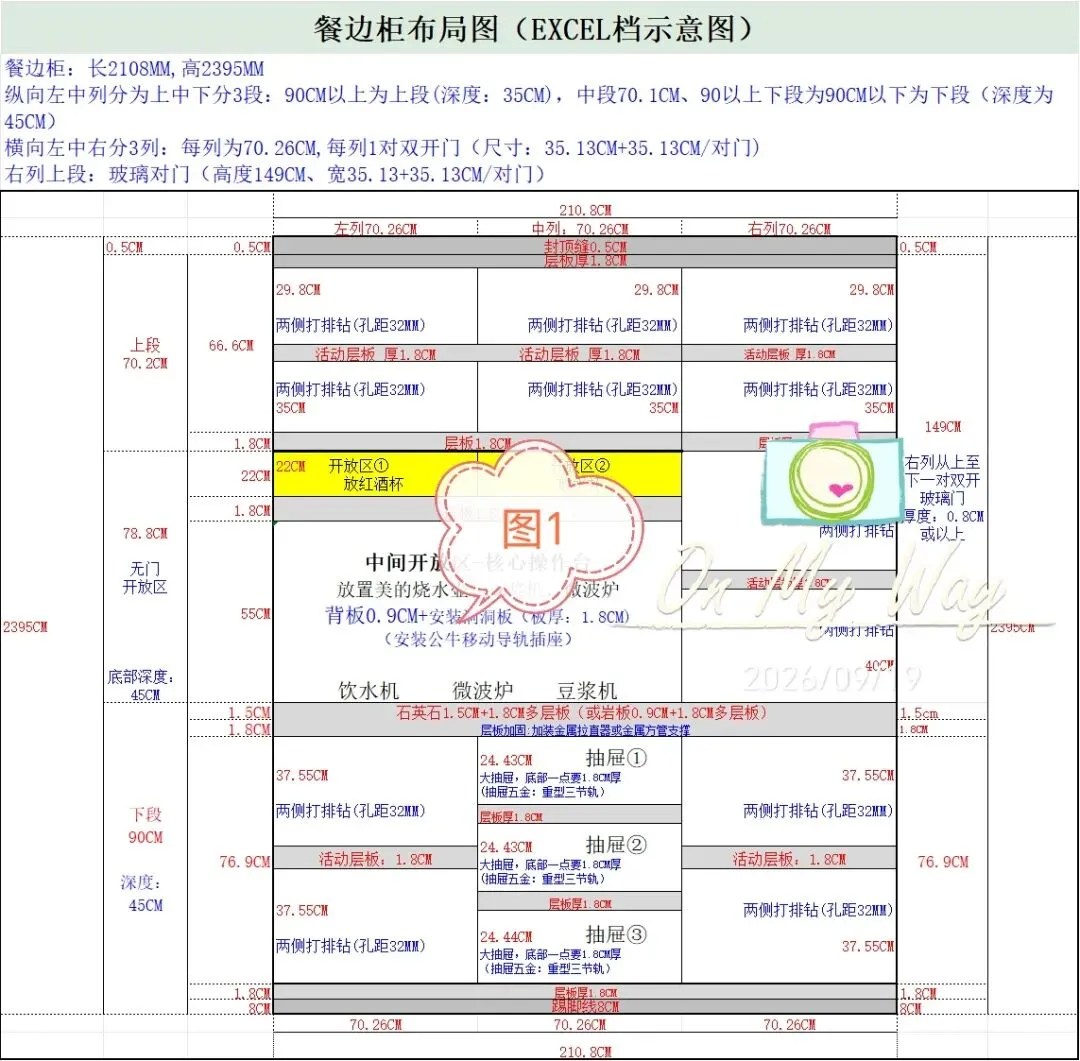

因为不会CAD，我硬是用Excel档，一点点手搓出了一份极其详尽的【餐边柜布局图】（图1）。

2108mm长、2395mm高，上段深度35CM、下段45CM。横向三列，纵向三段。我把开放区、操作台、饮水机、微波炉、豆浆机的尺寸精确到毫米，逼着工厂按照我的Excel逻辑去深化图纸。

· 台面战役：面对2.1米跨度下1.5cm石英石必然下坠的物理规律，我顶住老板娘的冷脸，用电路安全逻辑，逼工厂加上了木方垫条（图2-1）。 · 铰链博弈：149cm高的玻璃门，我咬死杠杆力不松口，最终争取到了4个固特重型铰链（图2-3）。 · 插座精算：实测微波炉尺寸和电线长度，把插座从常规位置抬高到离石英石台面30cm，完美避开所有电器背部的插头厚度（图2-2）。

第二回合：15条“防坑说明书”：(详见文末/配图，长达15条的防坑清单，需要原图的可以评论区留言/私信），武装到牙齿渐渐地，我不再是被动接受图纸的“待宰羔羊”，我开始主导设计。

从用“外白内木”原则统一视觉（暖白哑光PET门板、纯白石英石、黑框超白玻璃），到考虑“柜门边缘绝不能是直角，必须做圆角R30防磕碰”这种只有真正住进去才会痛的细节。

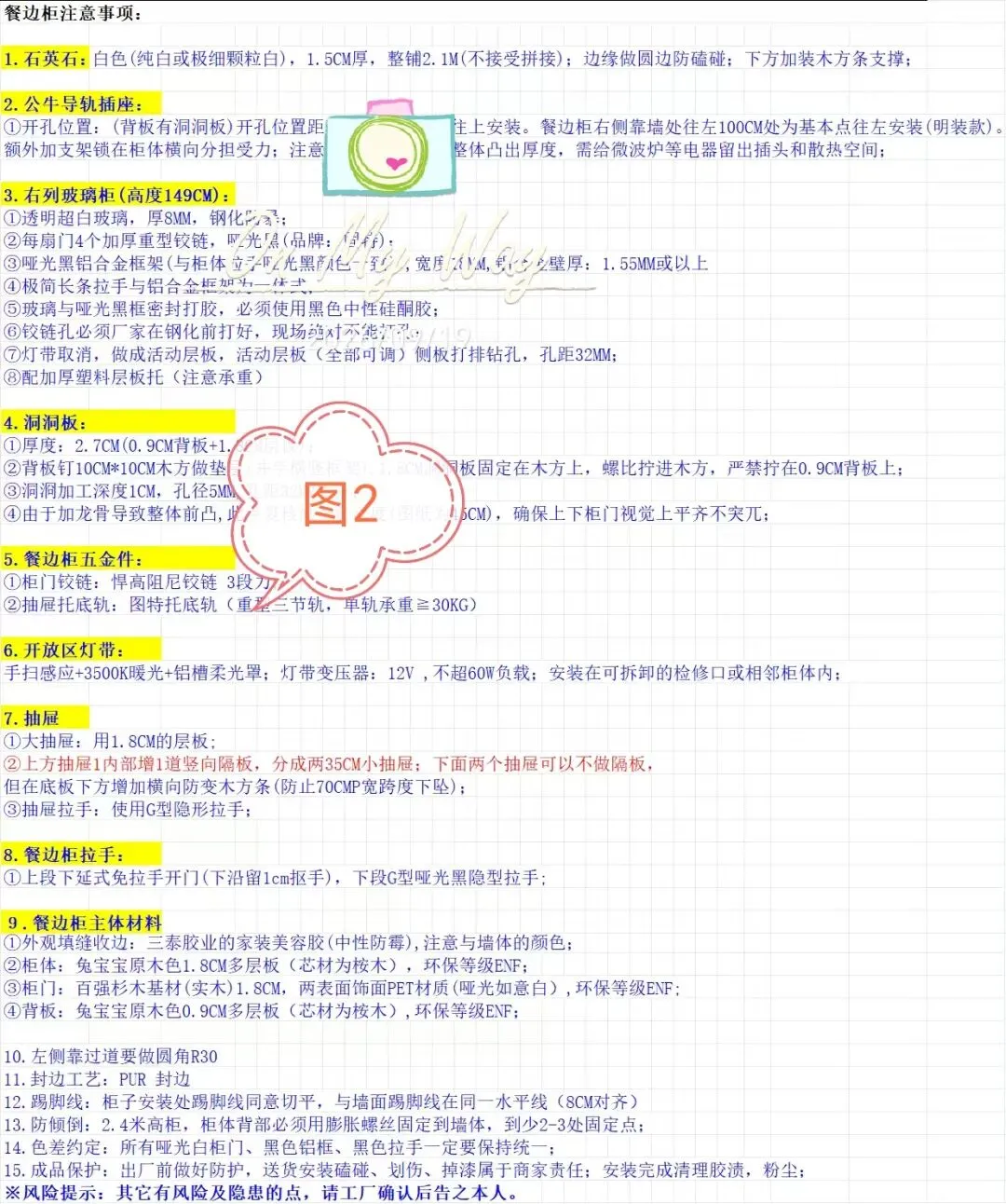

定稿的那一刻，我写出了长达15条的【餐边柜注意事项】（图2）。这不是一份吹毛求疵的清单，而是我作为非专业人士，能给这个家交出的最好答卷。

· 洞洞板不能只靠0.9cm背板承重，必须加10*10木方做垫层，螺钉拧进木方（图2-4）； · 要求PUR封边工艺，全屋五金指定悍高、图特，单轨承重≥30KG（图2-5、2-11）； · 手扫感应灯带变压器不超过60W，安装在可拆卸检修口（图2-6）； · 左侧靠过道做圆角R30，踢脚线切平与墙面同水平线（图2-10、2-12）； · 2.4米高柜，必须用膨胀螺丝固定防倾倒（图2-13）。

(↑以上为我家特定尺寸和预算下的经验总结，工艺和材料因地区、商家而异，仅供参考交流)

第三回合：从文字到现实，AI帮我看见未来

硬核的死磕结束后，我迎来了高光时刻。

因为担心自己的表达能力有限，我把上述所有的文字描述、材料设定、结构布局输入给了AI。AI根据我的描述，生成了最终的【效果图】（图3）。

(↑虽然还没安装，但AI完美还原了我的构思，等实物装好，我再发一版实拍对比)

看到图的那一刻，我震惊了——90%以上的相似度！ 外白内木的配色、左侧的圆弧转角、中间的洞洞板操作台、右侧的黑色铝框超白玻璃门，以及中段的三层大抽屉，完完全全就是我脑海中构思了无数个夜晚的模样。它让我提前看到了这场博弈的胜利果实。

尾声：天才不是无所不知，而是寸土必争

“天才”谈不上，但我确实从一个一无所知的小白，进化成了一个能看清行业套路、用Excel手搓图纸、写下15条铁律的“硬核甲方”。

餐边柜的图纸终于定稿了，这是一场大胜。但我深知，这只是开始。主卧、次卧、书房的柜子还在向我招手，前方可能还有更多套路。

但我一点也不慌了。因为我积累了最宝贵的经验：不要怕麻烦，要敢于提要求，要留下文字凭证，要用科学的物理逻辑去碾压不合理的“行业规定”。

致那个在下班后熬夜画Excel、查资料、写长文的自己：你真的很棒。接下来的日子，继续带着这份底气，去打造一个无懈可击的家吧！
