沉降观测Excel表:自动算沉降量、自动出曲线

这是我在2022年做的沉降观测Excel表：自动算沉降量、自动出曲线（附重要提醒）

沉降量、累计量、速率，Excel能帮你算；但每一个数，都必须来自外业实测。

不少做沉降观测的同行问过我：有没有现成的记录表？能不能输完高程，沉降量和曲线自动出来？

今天翻出一张我 2022 年做的表——4 个监测点，每填一期日期和高程，本次沉降、累计沉降、沉降速率全部自动算，曲线自动更新。结构不复杂，适合新手照着搭一张自己的表。

先把最重要的一句话放前面：这张表后半段演示用了随机公式，只供学习参考，绝对不能直接拿去填工程资料，原因后面专门讲。

01 先看表长什么样

整张表分两个工作表：「沉降数据表」填数据、「曲线图」自动出图。数据表的结构是固定的：

1A 列：观测日期，每测一期占一行；

1每个监测点（J1、J2、J3、J4）占四列：高程（m）、本次沉降量（mm）、累计沉降量（mm）、沉降速率（mm/d）；

1表头写明项目名称、起止时间、使用的仪器和单位，方便归档。

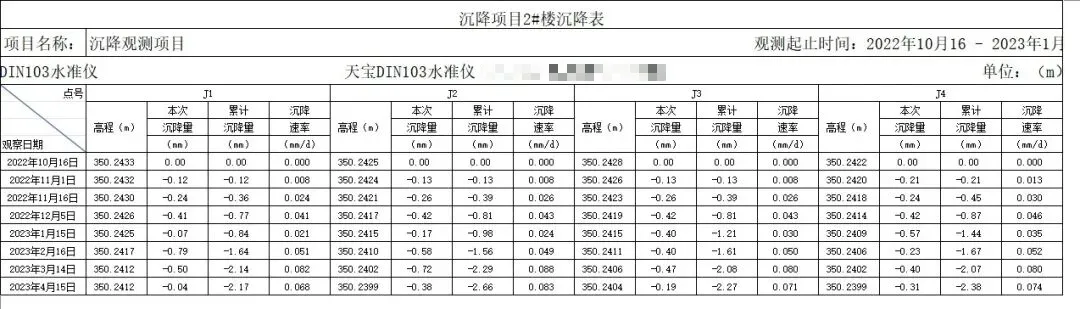

下面就是这张表当时的真实样子：

表结构：A列日期，每个点四列——高程、本次沉降、累计沉降、速率。

02 三个公式，让表自己动起来

这张表最省事的地方，是三个公式设好之后，每期只需要填日期和本次沉降量，其余全自动。以 J1 点为例：

三个公式的设计思路：

1累计量必须逐期累加，不能跳期、不能改上期数据，否则整条曲线就断了；

1mm 和 m 要换算，沉降量列算出来是毫米，高程列用米，衔接处除以 1000；

1速率用累计量除以间隔天数，日期列直接相减，Excel 自动按天计算间隔。

把这三列公式向下拖动复制到所有行，以后每期只要在 A 列填日期、C/G/K/O 列填本期沉降量，D、E 列就自动更新。

03 曲线图怎么自动出来

曲线不用手画：选中四个点的「累计沉降量」数据区域，插入带数据标记的折线图，把横轴设成 A 列日期，每个监测点就是一条线。以后每期填完数据，图表会跟着数据区域自动刷新，不用重新选图。

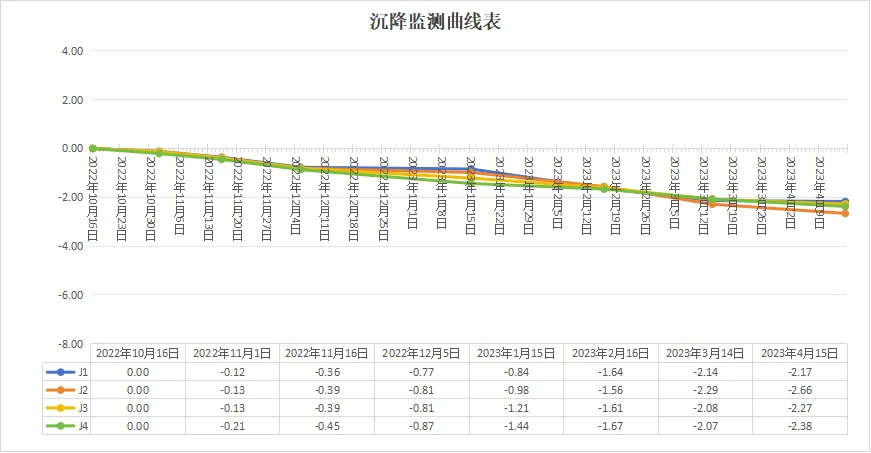

这张表当年生成的曲线长这样——前几条下降比较顺，后面就开始不规则抖动：

曲线前段平滑下降，后段上下抖动——抖动不是真实现象，是随机公式造成的。

04 照着用：每期只填两个地方

表格搭好之后，日常使用其实很简单：

1首期：在第一行填观测日期和各点的实测高程，本次、累计沉降量都填 0；

1以后每期：新增一行，填本期观测日期，再填本期各点的实测本次沉降量（由本期高程减上期高程算得）；

1自动出：累计沉降、本期高程、沉降速率、曲线图全部自动更新；

1收尾：观测期满后核对曲线趋势，导出成果表和曲线图归档。

这套公式体系本身是通用的：累计累加、mm/m 换算、速率按天计算，换成任意监测点数都能照搬。

05 重要提醒：表中随机公式只作演示，工程严禁使用

看到这里一定要停下来看这一节。这张表从第 12 行开始，「本次沉降量」一列用的是：

=RAND()*(-0.81)

这是什么意思？

1RAND() 是随机函数，每次打开或重算 Excel，它都会在 0～0.81mm 之间重新生成一个数；

1乘 -0.81 是为了让数据全部向下沉降、幅度不超过 0.81mm；

1我 2022 年做这张表，加它只是为了演示「公式一拖、曲线就跑」的效果，表中后半段的数据不是任何一次真实外业观测，每次打开都不一样。

所以请务必记住三条：

1不能直接拿这张表填工程资料。RAND 每次重算结果都变，今天导出的曲线和明天打开的完全不同，不具备任何可追溯性；

1真实沉降数据必须逐期外业实测：从基准点引测、记录原始读数、手工录入真实沉降量，随机数编不出工程成果；

1正确用法是：把 RAND 那几行删掉或改成真实读数，只保留前面说的三个递推公式——累计、高程、速率的联动逻辑可以沿用，数据必须真实。

沉降观测拼的是数据可信。表做得再漂亮，填进去的不是实测量，曲线再顺也没有意义。这条线，做这行的人不能碰。

Excel 在沉降观测里只是个「算盘」：它负责累加、换算、画图，省的是重复计算的功夫；真正决定一份观测报告价值的，还是外业那一站一站的真实读数。

需要这张表结构做参考的朋友，后台留言「沉降表」，我把去掉随机公式的干净模板发你。关注「绮梦测绘」，继续分享测绘实用表格和一线经验。

曲线会自己跑，但每一个点，都要来自真实的那一测。
