大家好，我是 GIS 老杨。

用 ArcMap 10.2 的，应该都有体会——

加载在线地图，太难了。

ArcGIS Pro 里加个底图，点一下 Basemap 就完事了。ArcMap 10.2 呢？要么折腾 ArcGIS Online 连接（还经常连不上），要么手写 Python 调瓦片服务，要么满世界找第三方插件——装完还一堆兼容问题。

但项目里，在线底图是刚需：

• 外业调绘，要对着卫星影像看图斑
• 核查举证，要对照最新影像看变化
• 规划设计，要叠高德路网做底图参考

需求每天都有，工具却一直缺位。

今天介绍我做的另一个插件——OviMap 在线地图插件，让 ArcMap 10.2 也能一键加载在线瓦片底图。

一、它能做什么

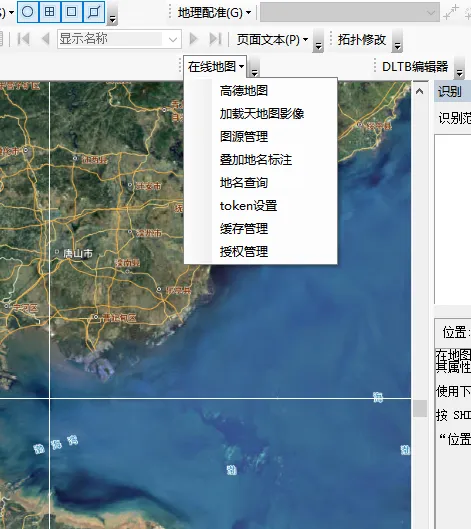

装上之后，ArcMap 工具栏多一条「在线地图」工具条。核心能力一句话：

把各种在线瓦片地图（谷歌卫星、天地图、高德、自定义图源）作为图层加载进 ArcMap，跟你自己的数据叠加使用。

四个核心按钮：

另外还有「叠加地名标注」「缓存管理」「token 设置」「授权管理」四个辅助按钮，后面细说。

二、核心功能

1. 一键加载，开箱即用

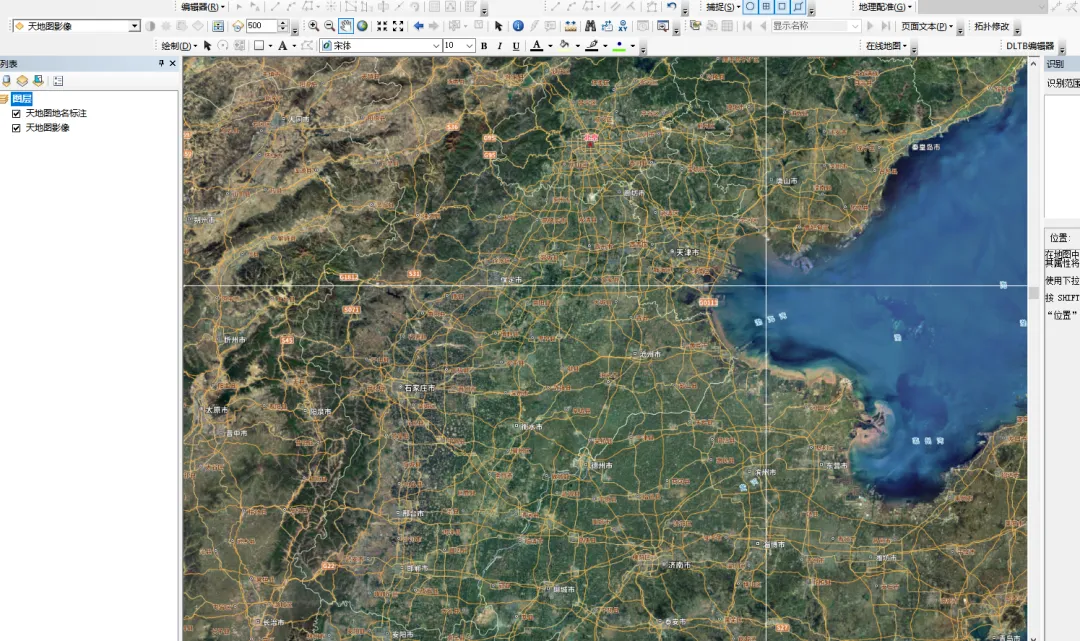

点「高德底图」或「天地图影像」，底图直接出现在地图里，跟普通图层一样可以调整显示顺序、透明度、显隐。

做外业调绘前，点一下加载卫星影像，把图斑数据叠上去，直接开工。

2. 坐标系自动转换

在线瓦片都是 Web 墨卡托（EPSG:3857），但项目数据往往是 CGCS2000、西安 80、北京 54 的投影坐标。

插件自动处理数据框坐标系与瓦片坐标系之间的转换——数据框是什么坐标系，瓦片就自动投影过去对齐，不用手动改数据框，也不用担心位置偏。

3. GCJ-02 偏移修正

高德、谷歌中国的瓦片用的是 GCJ-02 火星坐标系，直接叠加会比真实位置偏几百米，图斑和影像完全对不上。

插件内置 GCJ-02 纠偏，加载这些图源时自动修正，影像和你的数据能对得上。

📷 〔此处放对比图：纠偏前 vs 纠偏后，同一图斑叠加效果〕

4. 图源管理——不只是预置的那几个

插件不止预置图源。「图源管理」对话框里可以图形化添加、编辑、删除自定义图源：

• 填个名称、URL 模板、坐标系，就能加一个新图源
• 支持测试 URL 是否有效，加之前先验证一遍
• 全程界面操作，不用手写 XML

5. 直接导入奥维 .ovmap 图源文件

这是这个插件最特别的功能。

很多人在奥维互动地图里配了不少自定义图源。.ovmap 文件里存的就是图源配置，但奥维的 URL 模板用的是自己的一套占位符语法（{$x}、{$y}、{$z-1}、{$y!} 这种带运算的写法），跟标准的 {x}/{y}/{z} 不一样。

插件内置了奥维占位符的求值器，两套语法都能算——也就是说，{$z-1} 这种带运算的写法，插件直接替你算出层级，不用手动改模板。

你在奥维里配好的图源，不用重新填参数，导入 .ovmap 文件就能在 ArcMap 里用。

6. 瓦片缓存

加载过的瓦片自动存到本地。第二次访问同一区域，直接读缓存，不重复下载，基本秒开。

「缓存管理」按钮可以查看和清理缓存，占空间了随时清。

7. mxd 保存后重开，底图自动恢复

底图图层保存进 mxd，下次打开文档时插件自动重建图层，不用每次打开都重新加载一遍。

技术上说，这是通过 Extension 保存/恢复图层参数实现的。Add-in 的自定义图层没法直接持久化进 mxd，这是 ArcGIS 的机制限制，插件用官方推荐的方式绕过去了——用户视角上体验一致。

8. 地名查询

按名称搜索地名，结果直接定位到地图。配合底图使用，找个村、找个山头不用再手动缩放找。可能会被服务器限制。

三、使用流程

安装插件 → 打开 ArcMap → 工具栏点「在线地图」→ 点「高德底图」或「天地图影像」→ 底图加载完成→ 叠加自己的数据 → 开工

加自定义图源： 图源管理 → 添加 → 填 URL 模板 → 测试 → 保存 → 加载

导入奥维图源： 图源管理 → 导入 .ovmap → 选择文件 → 完成

四、使用天地图需要 key

天地图的服务需要开发者 key（token）。去天地图官网免费申请一个，在插件的「token 设置」里填上就行。

⚠️ 提醒：天地图服务对请求有校验，请使用自己的开发者 key，并遵守天地图的服务条款与配额限制。插件已按规范处理请求，一般不需要额外配置。

五、谁适合用它

• 还在用 ArcGIS 10.2 ~ 10.8 的从业者（单位短期内升不了 Pro 的）
• 需要在 ArcMap 里叠加卫星影像做参考的外业、核查、规划人员
• 奥维图源
  想搬到 ArcMap 里用的用户
• 不想折腾 Python 脚本、不放心来路不明插件的人

六、关于收费

这个插件是付费的。

从 COM 对象的内存管理、瓦片的异步加载与重试、跨日界线的渲染处理，到各种图源服务器的访问陷阱（天地图的请求校验、ZoomOffset 层级偏移、GCJ-02 纠偏），这些坑都是开发过程中一个个实测踩出来的。

获取方式：公众号后台回复「在线地图」

最后

ArcMap 10.2 是一代经典，很多单位的业务系统还绑在它上面，短期内换不了 Pro。

但业务需求不会等——看影像、对底图、查地名，这些活儿每天都要干。

这个插件做的事情很简单：

让老版本的 ArcMap，也能用上新时代的在线地图。

觉得有用的话，点赞、在看、转发，让更多有需要的人看到~

有问题评论区聊，下期见~
