前面有一位用户让我写一个槽型轮廓生成的插件。他自己用豆包搞了一个星期，插件也不是很好用，有各种各样的问题，问我能不能给他优化一下。索性我就重新写了个插件，分享给大家。

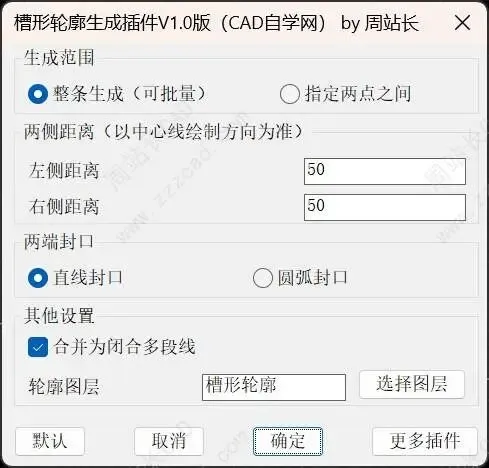

插件界面如下。

CAD槽形轮廓生成插件V1.0版下载链接：

网站注册用户链接：

https://www.cadzxw.com/63651.html

非注册用户链接（或文尾左下角阅读原文）：

https://www.zzzcad.com/autocadchajian/tycadcj/13453.html

插件介绍：

槽形轮廓生成插件是一款用于 AutoCAD 的二维绘图工具。选择直线或二维多段线，即可沿原路径两侧生成槽形轮廓，减少手动偏移、连接端口和整理图层的重复操作。适合绘制直槽、折线槽及含圆弧的槽形轮廓。

主要功能：

• 支持批量生成
  ：可同时选择多条直线和二维多段线，按统一参数生成。
• 支持局部生成
  ：在一条中心线上指定两点，仅生成两点之间的轮廓。
• 左右距离独立设置
  ：可生成对称或不对称轮廓，左右方向以中心线绘制方向为准。
• 两种封口方式
  ：提供直线封口和圆弧封口，按绘图需要选择。
• 自动合并轮廓
  ：默认勾选“合并为闭合多段线”，保留原路径中的圆弧；也可取消勾选，保留独立边线与封口。
• 灵活设置图层
  ：可输入图层名称，也可点击“选择图层”从当前图纸中选取；新图层会自动创建。
• 保留原始中心线
  ：生成过程不修改原线，整批生成结果可一次撤销。

使用方法：

1. 使用 APPLOAD加载插件。
2. 输入快捷命令 CXS，或主命令 CXOUTLINE。
3. 设置生成范围、两侧距离、封口方式和目标图层。
4. 点击“确定”，选择中心线，按提示完成生成。

默认左右距离各为 50 个图形单位，采用直线封口，并合并为闭合多段线。点击“确定”后的参数会在当前图纸会话中记忆，也可通过“默认”按钮恢复初始设置。

对于整条闭合路径，插件生成内外两条独立的闭合轮廓，不额外添加封口。

下面我们来看一下怎么使用。

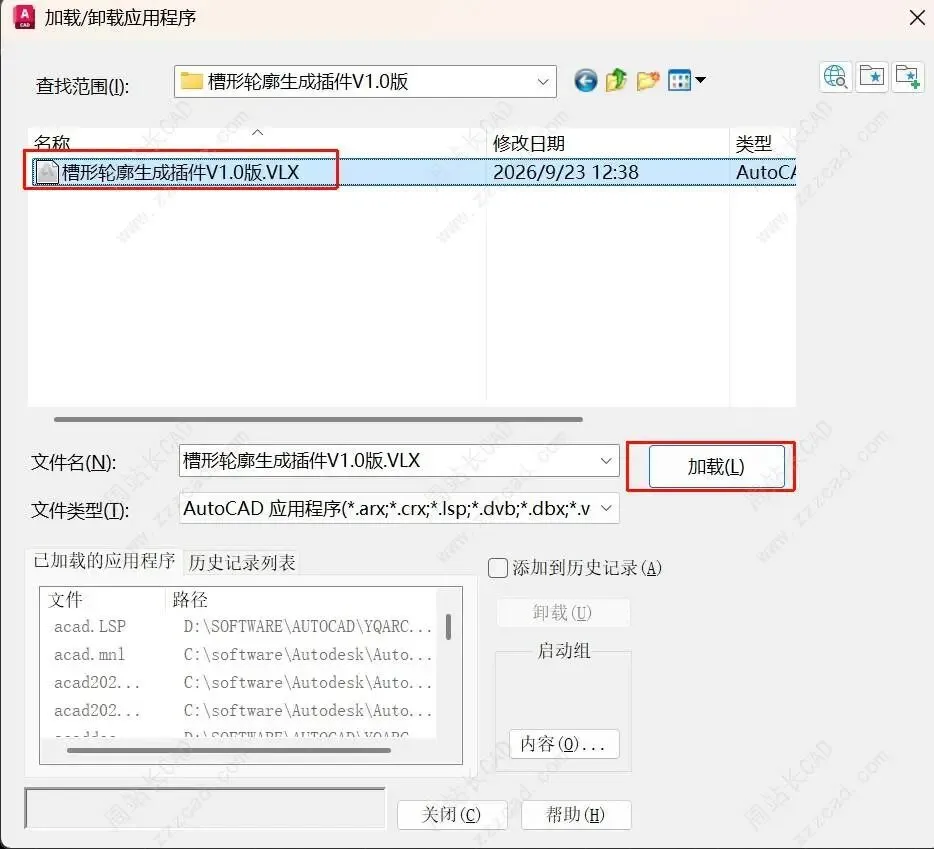

输入快捷键 AP 并回车，弹出“加载/卸载应用程序”对话框，选择我们需要加载的插件，点击“加载”。

输入快捷键CXS回车。

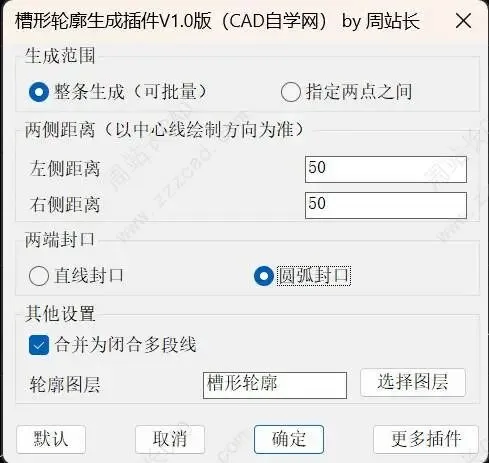

设置生成范围、两侧距离、两端封口的方式，以及其他设置中轮廓的图层和是否合并为闭合多段线。

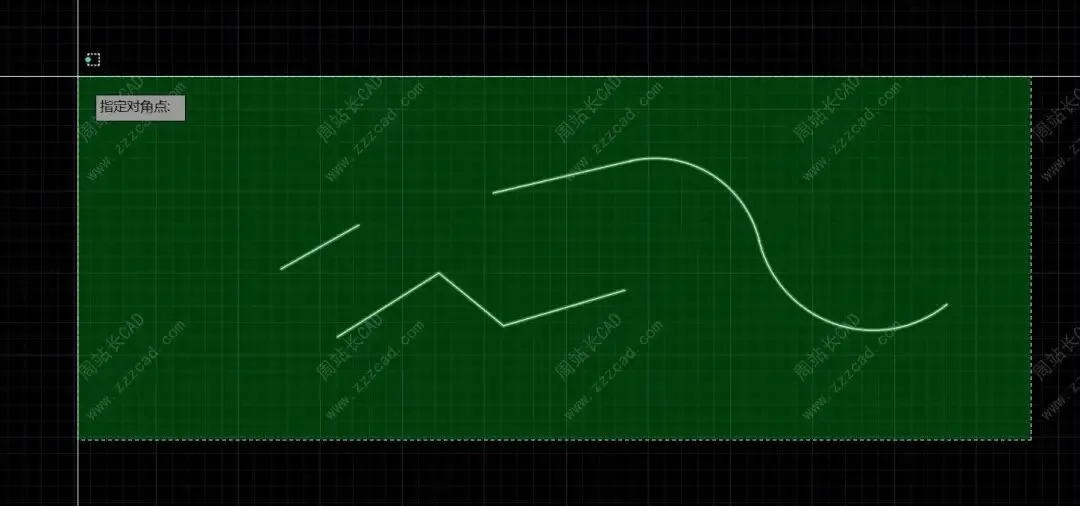

选择需要生成的对象，就可以批量生成。

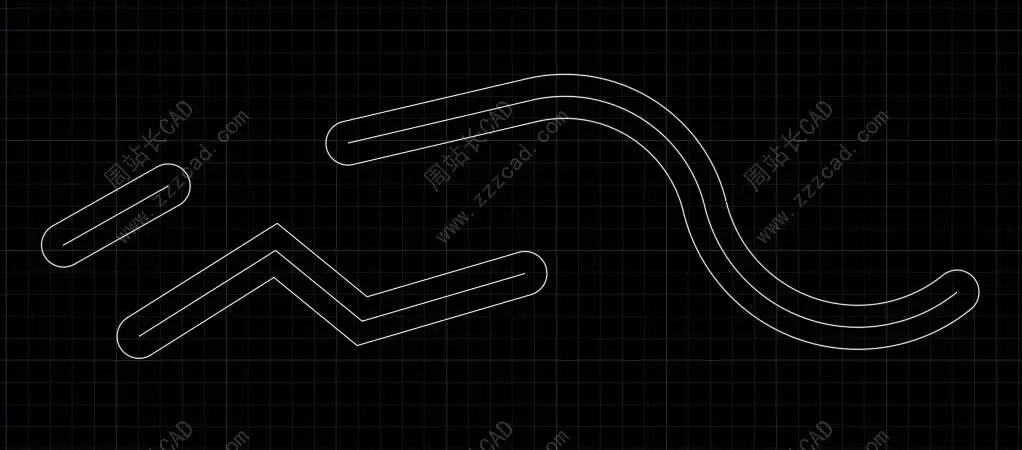

最终如图。

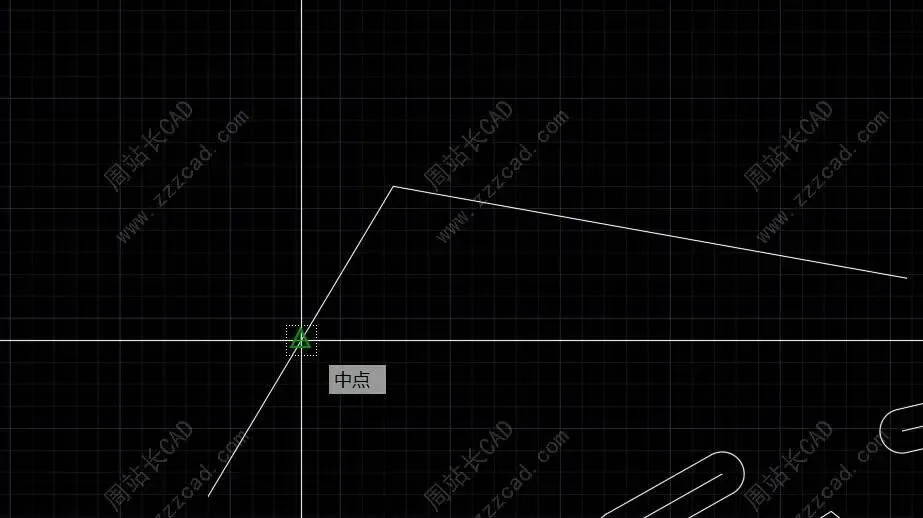

也可以单条生成，单条生成我们可以指定两点。

最终会在我们指定的两点生成槽形轮廓。

完。
