AI 两天生成 LTE Turbo 译码器并上板

封面：两天内完成 LTE Turbo 译码器；AI 驱动 RTL 生成、架构优化和上板验证。

简介｜两天内，从任务推进到上板。

Harness 把一个此前没有实现过的 LTE Turbo Decoder 推进到可综合 RTL、硬件结构优化、同口径比较，以及包含 ZU67DR 上板测试的完整验证链。从首个 LTE 工件进入仓库到重写后实现重新验收、帧吞吐与延迟比较闭合，用时约 33 小时。

这条链路由 AI/Agent 生成和修订候选，自动运行模型、RTL、实现与板级门禁，再由证据决定候选是否留下。它没有掩盖失败：初始 forge 没有独立完成 SISO 和 Turbo engine，architect agent 接管补齐 RTL，所有后续候选仍接受同一组固定门禁。

最后的结果也并不完美：相对同器件、同流程下的 MathWorks HDL 生成设计，我们的 LUT、FF、频率和帧吞吐更好，首判决延迟却多了 684 个时钟。这个未被修剪成单一胜利的结论，恰好说明 AI 自动化已经从“生成一段代码”推进到“交付一个经过架构取舍和分层验收的 IP 候选”。

上一篇AI 做 FPGA 设计，怎样从“能跑”走到“可验收”？已经系统说明怎样划分候选权与验收权、建立有限修订循环，以及如何组织证据包。这一篇不重复操作方法，直接检查那套方法能交付什么：一个复杂通信译码器能否在两天内完成结构优化、实现测量和上板验收。

目录

• ▶一、先看一个不够漂亮、却更可信的结论
• ▶二、最终采用了怎样的硬件结构
• ▶三、AI 优化要搜索结构轴，而非代码行
• ▶四、同口径比较：赢在哪里，输在哪里
• ▶五、验证闭环：不仅要会通过，还要会拒绝
• ▶六、两天交付，对批量 IP 生产意味着什么

1先看一个不够漂亮、却更可信的结论

真正的亮点先看用时。2026 年 9 月 23 日下午，LTE golden vectors、QPP 表、参考模型和基线脚本首次进入仓库；约 29 小时后，译码器完成 ZU67DR 板级 playback 与故意错误 refutation；约 33 小时后，重写后的 RTL、真实帧吞吐/延迟测量和同流程比较全部重新闭合。

两天内，AI 驱动的 Harness 完成了 RTL 生成与修订、微结构优化、实现测量、独立交叉验证和上板测试。

先不谈 Agent，不谈提示词，也不谈模型排行榜。看同一个问题上的五个数字：K=6144、6 次迭代、5-bit 输入，两边都在 xczu67dr-fsve1156-2-i 上完成 out-of-context place-and-route。

如果只想写一条适合传播的标题，可以挑前五行；如果要做工程决定，就必须把最后一行也留下。当前实现用更多时间复用换面积，在真实帧上得到更高吞吐，但第一比特出来得稍晚。按照“一个点在所有目标上都不差、至少一项更好”这一 Pareto 判据，结论是：neither dominates，双方都没有支配对方。

这里还有一个容易漏掉的限定：MathWorks 参考记录了首输出时刻，却没有记录下一帧何时被接收，所以 28.0 Mb/s 是由“首输出 + K 个输出”推出来的上界。它已经足以支持当前比较，但不能被写成更精确的持续吞吐测量。

AI 自动化流程的输出不应该是一句“我赢了”，它需要交付一组带口径、带边界、能支持决定的取舍。

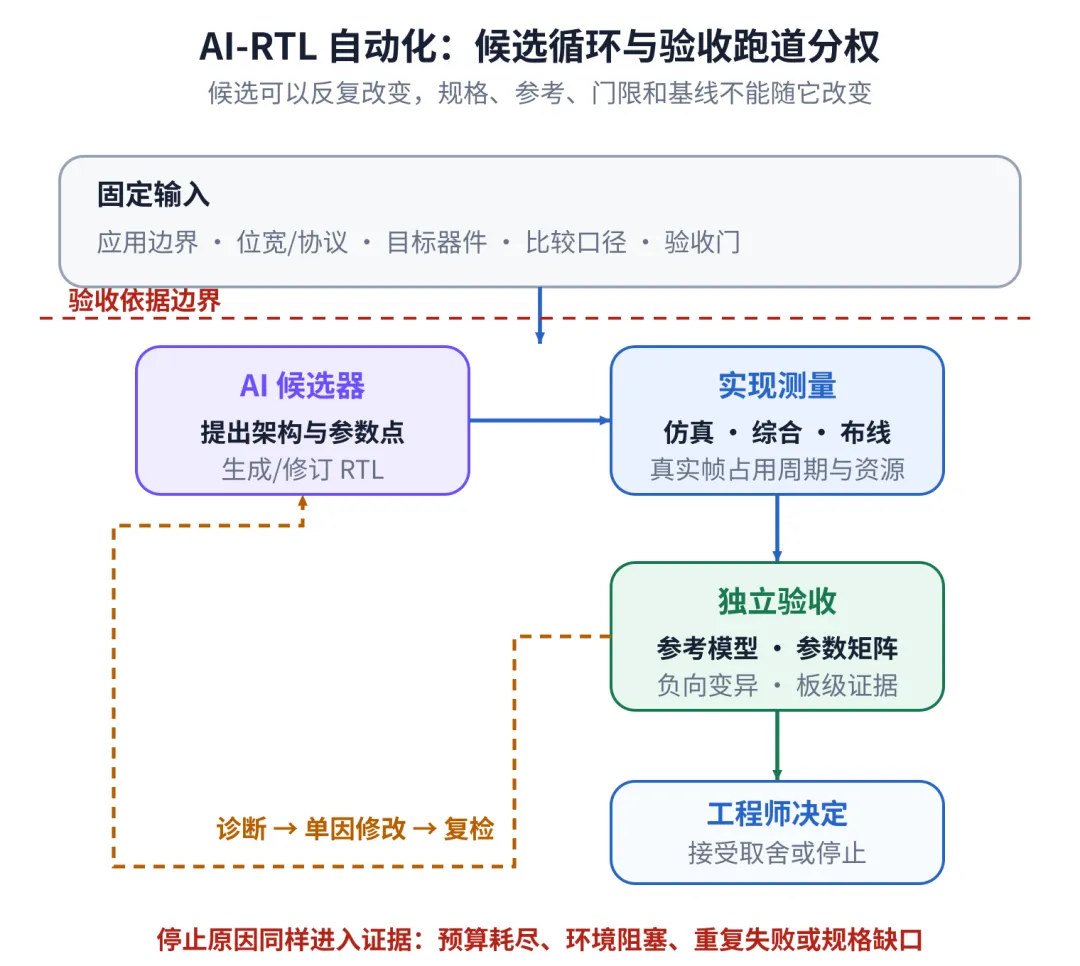

AI-RTL 自动化流程：固定应用边界、位宽协议、器件、比较口径和验收门；AI 候选器提出架构与 RTL，交给仿真综合布线和独立验收，失败经诊断后单因修改并复检，工程师决定接受或停止。

在这套流程里，模型和 Agent 只有候选权：可以提出微结构、参数点和 RTL 修改。规格、参考模型、测试、门限、基线和最终签核不应随着候选一起被改写。AI-RTL 研究也在把编译、仿真和覆盖反馈接回生成循环；但论文 benchmark 的通过率只是方法背景，不能替代具体项目自己的验收证据。

2最终采用了怎样的硬件结构

LTE Turbo Code 的抽象描述很短：两个相同的递归系统卷积分量码并联，中间通过 QPP（Quadratic Permutation Polynomial）交织；译码时，两套软输入软输出过程交替交换外信息。Max-Log-MAP 用 max 近似 log-domain MAP 的 Jacobian 修正，减少计算复杂度，代价是算法近似。

算法留下了多种硬件可能：可以复制两套分量译码器，也可以复用一套计算核心；可以增加并行度换吞吐，也可以用帧存储和调度换面积。最终实现选择了明确的面积—时间折中：一套 siso_maxlog、一套 qpp_interleave、一套外信息存储。6 次完整迭代由同一套计算核心完成 12 个半迭代。

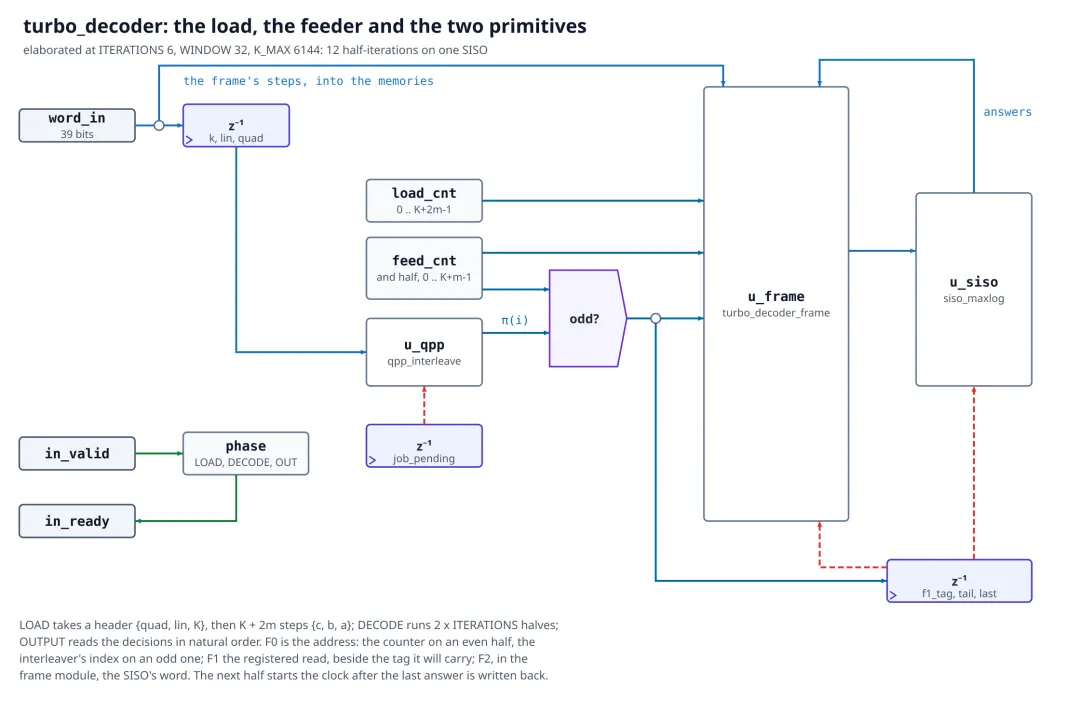

源码绑定的 feeder 微结构：输入 header 和帧数据进入 frame memories；偶数半迭代使用 feed counter，自然地址；奇数半迭代使用 QPP index；一套 SISO 输出经 tag 返回 frame。点击图片查看原图。

上图是从当前 RTL 生成并通过源码绑定审计的结构图。自然序和 QPP 序共用同一条 SISO 通路，标签把计算结果送回正确的自然码块位置；这项选择直接解释了为什么迭代次数增加时资源几乎不变，而帧时间明显增加。

应用边界也被明确冻结：仓库中的 QPP 表覆盖 188 组 LTE 码块参数，K 从 40 到 6144，RTL 的 K_MAX=6144。它是一个 LTE Turbo 译码引擎，不包含 CRC、码块分段、速率匹配、HARQ 缓冲和完整基带链路。

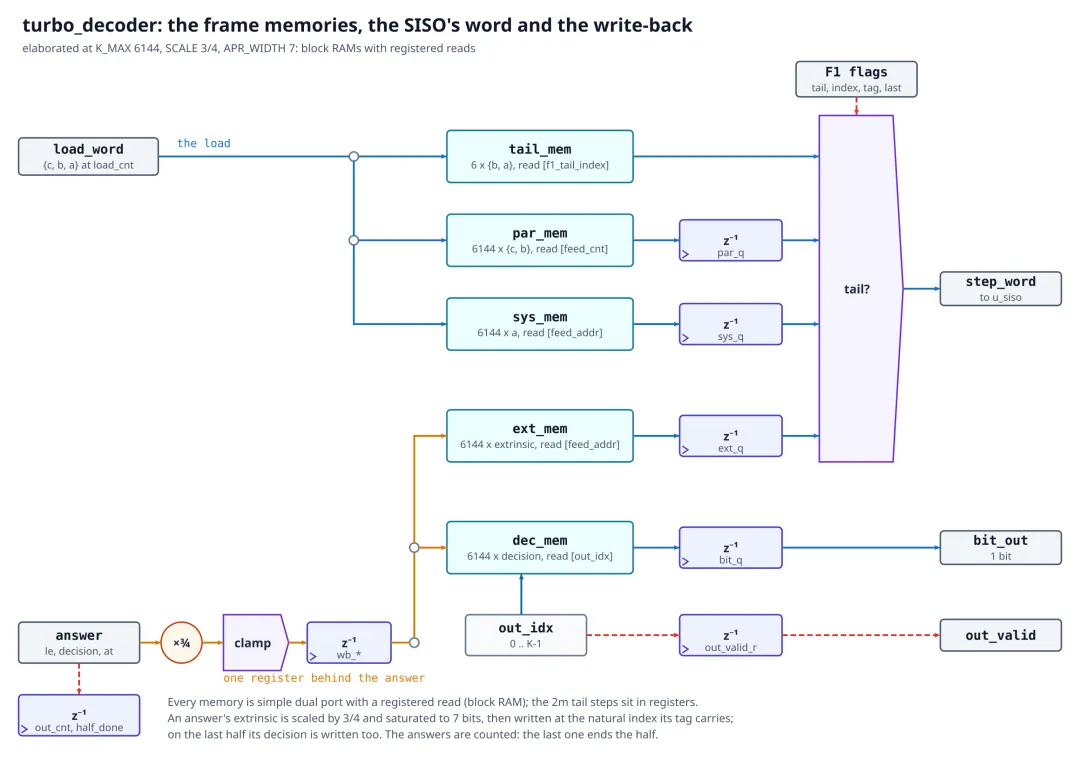

源码绑定的 memory/write-back 微结构：systematic、parity、extrinsic、decision 和 tail memories 组成 SISO 输入；answer 的外信息乘 3/4、饱和、注册后写回，自然序输出从 decision memory 读出。点击图片查看原图。

第二张源码绑定结构图展示帧存储、外信息写回和自然序输出之间的关系。外信息采用 3/4 缩放并限制在 7 bit，这一数值选择随后由 BER 对照实验单独验证。本文不展开地址、流水和位级 RTL 的实现步骤；需要了解如何让 AI 在固定合同下生成、修订并验收 RTL，可回到上一篇文章的有限修订循环和 FIR 实例。

3AI 优化要搜索结构轴，而非代码行

对这样一个译码器，优化不能围绕“少写几个 always block”进行。至少要分开三类轴：

结构轴：复制几套 SISO、是否并行多个 window、存储端口怎样分配。它决定面积、帧占用周期和可达到的吞吐。

调度轴：window 大小、迭代次数、半迭代切换气泡。它既影响状态度量存储，也影响从末输入到首判决的延迟。

数值轴：输入位宽、外信息位宽、缩放和饱和。它影响资源与译码质量，必须同时有误码证据和实现证据。

WINDOW：三个已布线点，不是一个经验判断

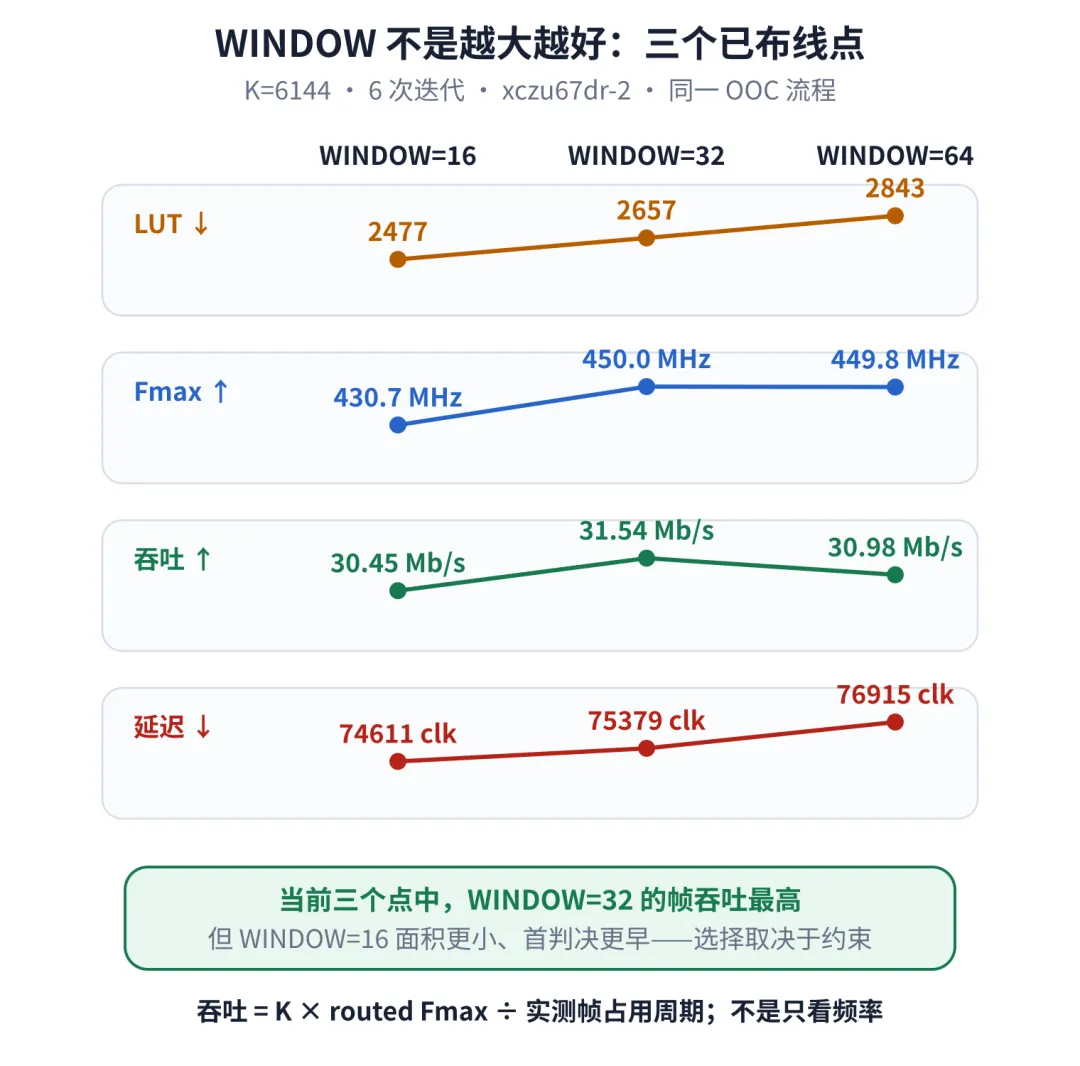

三个已布线点的数据图：WINDOW 16、32、64 的 LUT、Fmax、帧吞吐与首判决延迟；32 的吞吐最高，16 的面积更小且首判决更早。

把 WINDOW 从 16 加到 64，LUT 从 2477 增到 2843，这一项近似单调；但 Fmax 从 430.7 MHz 上升到约 450 MHz 后基本持平，真实帧吞吐则在 WINDOW=32 达到 31.54 Mb/s，再回落到 30.98 Mb/s。首判决延迟从 74,611 增到 76,915 clocks。

所以“window 越大，吞吐越高”不是这个实现的数据结论。当前三个点里，32 是吞吐折中点；如果目标是最小 LUT 或更早首判决，16 反而可能更合适。换器件、换约束、换存储映射后，这个选择还要重测。

吞吐按完整帧计算：K × routed Fmax ÷ measured frame clocks。K=6144、WINDOW=32 时，周期模型在与板级 player 相同的事务驱动下测得一帧占用 87,673 clocks；用 routed Fmax 450.045 MHz 计算得到 31.539 Mb/s。只把频率或某一级流水的 II 当吞吐，会把帧引擎算错几个数量级。

迭代次数：资源几乎不变，帧时间直接增加

因为只有一套 SISO，迭代次数主要改变控制循环次数，不会按 8/6 倍复制算术资源；代价落在帧时间与延迟上。这也是时间复用结构的典型特征。

外信息缩放：必须用 ablation 归因

当前实现把外信息缩放为 3/4。为了确认收益确实来自这一步，记录中保留了 SCALE=4/4 的未缩放 ablation。在 K=512、6 次迭代、5-bit 定点 LLR、BPSK/AWGN 条件下，每个 Eb/N0 点测 150 帧：

这组 600 帧支持一个局部结论：在这组块长、量化、迭代次数和随机样本上，该缩放优于未缩放版本，也低于两个参考的 BER。它不构成任意信道、任意码块上的普遍编码增益证明。AI 可以提出 SCALE=3，但只有对照实验能把收益归因给它。

4同口径比较：赢在哪里，输在哪里

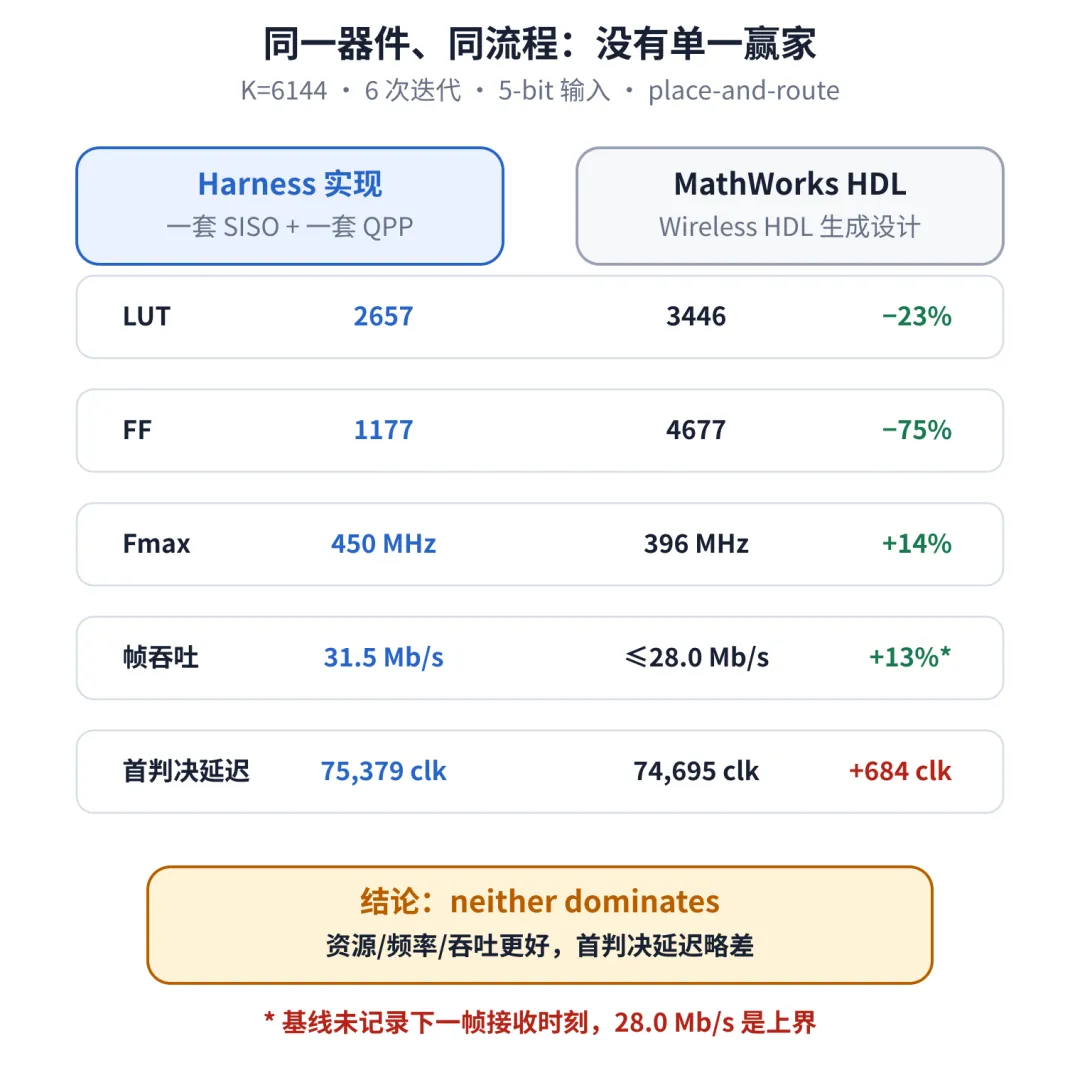

同器件同流程比较：Harness 实现为 2657 LUT、1177 FF、450 MHz、31.5 Mb/s、75379 clocks；MathWorks HDL 为 3446、4677、396、最高 28.0、74695；结论 neither dominates。

一次可以写进结论的比较，至少要把下面六件事锁在一起：

• ▶同一功能问题：K_MAX=6144、6 次迭代、5-bit 输入；
• ▶同一器件：器件型号为 xczu67dr-fsve1156-2-i；
• ▶同一实现阶段：两边都完成 place-and-route，不拿综合估计对布线结果；
• ▶同一时序口径：Fmax 只在 setup、hold 都闭合时记录；
• ▶同一吞吐定义：按完整帧占用周期，不用组合路径或流水级 II 代替；
• ▶同一诚实规则：缺失的数据写成上界、下界或无法运行，不由作者补齐。

这套规则也决定了哪些数字不能进入胜负表。AMD 3GPP Mixed Mode Turbo Decoder 在当前机器上因为缺少强制许可证而锁定，没有生成 utilization report；它的状态是 COULD_NOT_RUN，不是 0 LUT，也不是失败。公开的 Altera Turbo IP 数字来自另一器件和另一流程，可以帮助理解多引擎并行架构，却不能与这里的单引擎点组成“谁支配谁”的一行。

对 AI 自动化尤其如此：如果 Agent 既负责找候选，又可以换器件、放宽时钟、改测试、删掉失败点，它几乎总能“优化成功”。真正的自动化要让候选在固定跑道上竞争，而不是让跑道追着候选移动。

5验证闭环：不仅要会通过，还要会拒绝

复杂 RTL 最危险的绿色结果，不一定是假数据，也可能是一个没有能力失败的检查：参考模型和 RTL 共享同一个 bug，测试没有覆盖错误分支，或者 miter 根本没有驱动合法事务。

所以验证链要分层，每一层只回答自己有能力回答的问题。

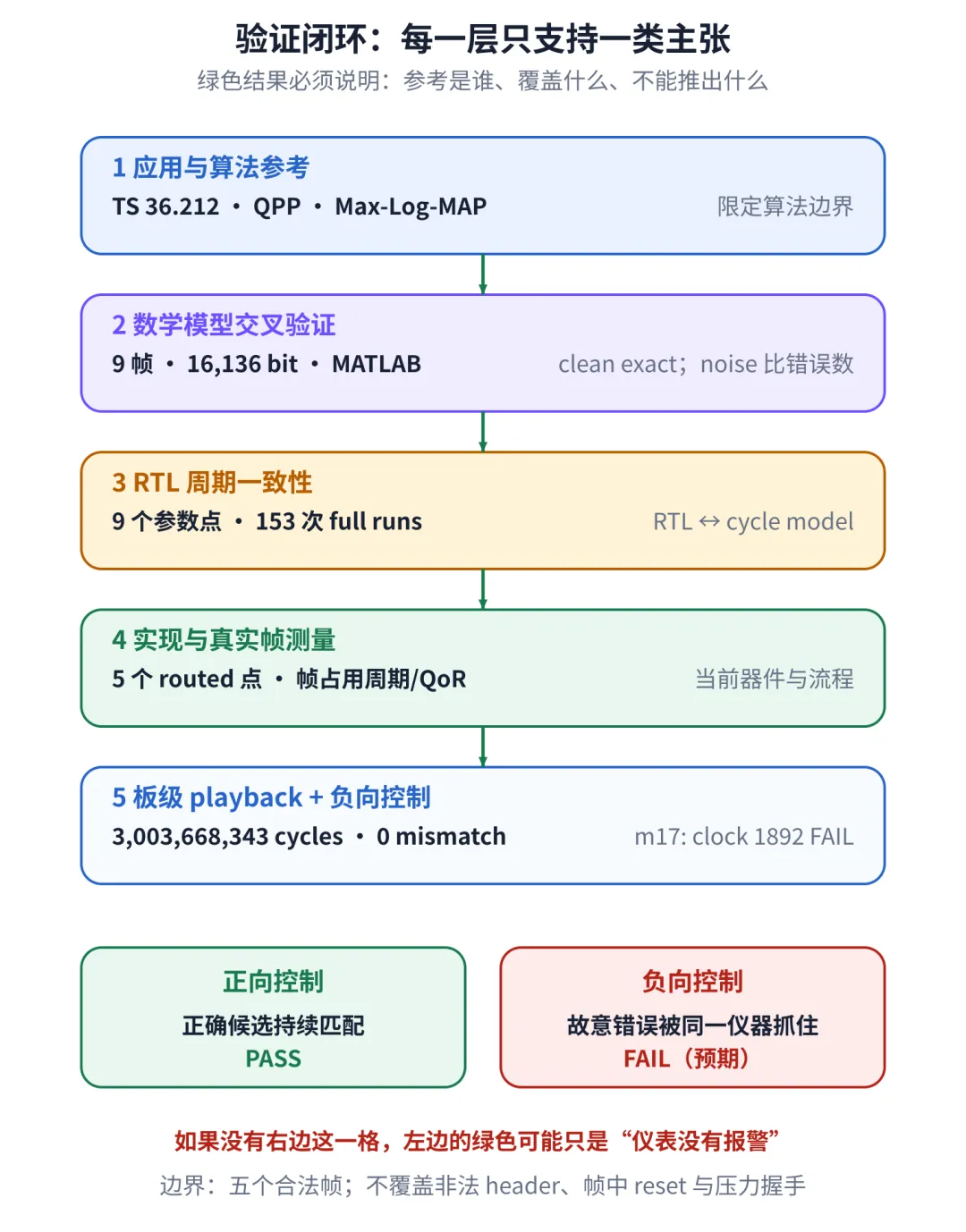

五层验证链：应用算法参考、九帧数学模型交叉验证、九参数点 153 次 RTL full runs、五个 routed points、三十亿周期板级 playback；正向候选 PASS，故意错误 FAIL。

应用参考约束模型，而不是直接约束 RTL

第一层是 3GPP TS 36.212 的 Turbo 编码边界、188 组 QPP 参数与 memory-3 尾比特布局。它告诉我们模型要算什么，却不会证明 RTL 的逐拍行为。

数学模型随后对 9 个由 MATLAB R2026a 生成的参考帧进行 cross-validation，共 16,136 bit。规则不是粗暴地要求所有噪声帧逐 bit 相同：

• ▶干净帧：对 MathWorks HDL 能无误码译出的 3 个帧，模型也必须无误码并逐 bit 一致；
• ▶噪声帧：当前模型使用不同的定点调度和上述外信息缩放，只要求错误数不高于 LTE Toolbox 与 Wireless HDL 参考；
• ▶聚合结果：9 帧合计，模型为 1,782 errors，LTE Toolbox 为 3,117，MathWorks HDL 为 2,995；没有 breach。

这一步支持“数学模型在声明规则下没有劣于参考”，不支持“RTL 已经正确”。

RTL 再对 cycle model 做参数矩阵一致性

第二条桥把模型连接到 RTL。当前 fresh conformance record 覆盖 9 个参数点、153 次 full runs，包括不同 K、WINDOW、迭代次数、输入/外信息位宽，以及一个不同 memory/polynomial 点。它检查周期级输入输出和时序约定，而不是只比较一帧最后的比特串。

RTL 内还有局部形式属性：phase 不能进入非法编码，half counter 不得越界，feeder 只能在 DECODE 阶段运行，输出 walk 只能在 OUTPUT 阶段运行，并覆盖一次完整帧结束。这组约束能快速抓控制错误，但它们只是一组局部不变量，不是完整功能证明。

板级 playback 必须带负向控制

帧引擎不能用普通 LFSR miter 随机喂每个输入口：随机 word 大多不是合法 header，更不是恰好 K+2m 个 step 的完整帧。这里采用 playback reference：两边使用同一个合法帧 player，候选一侧运行 RTL，参考一侧按周期回放 cross-validated cycle model 的输出。

当前 fresh record 覆盖 5 个 golden frames，K 从 40 到 6144，共 8,883 个输入 word、8,848 个 decision；在 ZU67DR 上测得 299.917 MHz，运行 3,003,668,343 cycles，0 mismatch。

只写到这里仍然不够。相同 player、相同 build flow、相同比较器还被用于一个故意错误的候选：展平源码里一个 == 被改成 !=。这个 m17_eq_ne_L1036 变异给出预期的 FAIL，首个差异出现在 clock 1892，累计 56,770,955 mismatches。

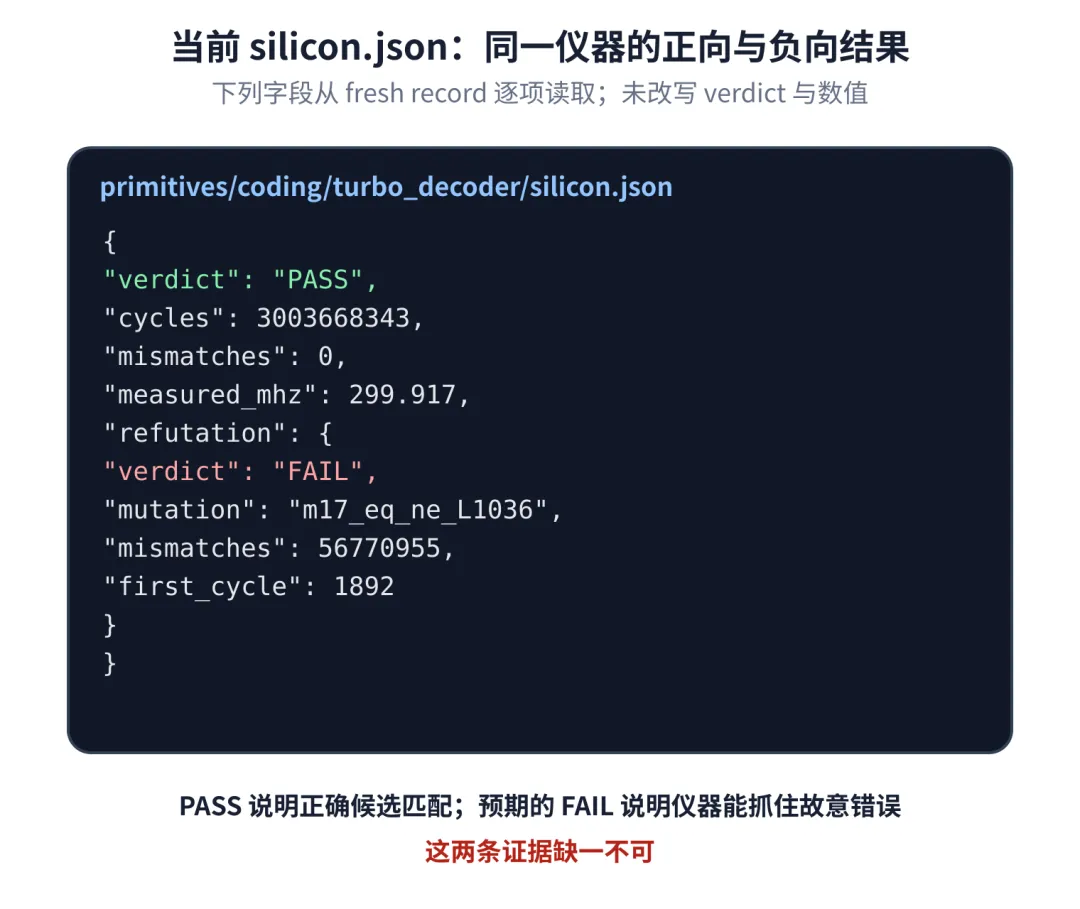

silicon.json 原始字段摘录：PASS，3003668343 cycles，0 mismatch，299.917 MHz；refutation 为 FAIL，mutation m17_eq_ne_L1036，56770955 mismatches，first_cycle 1892。

正向控制说明“正确候选在这些轨迹上持续匹配”；负向控制说明“同一仪器确实有能力发现一个很小的错误”。后者是验证仪器的自检，也是绿色结果可信度的一部分。

这条板级证据的边界也必须保留：它覆盖五个合法帧和对应周期轨迹，不覆盖非法 header、帧中 reset、输入压力下的握手、其他参数点，也不比较 out_valid=0 时没有语义的 bit_out。这些场景由仿真 ladder 和其他门负责，不能用“三十亿周期”把范围放大。

6两天交付，对批量 IP 生产意味着什么

这个案例说明，自动化已经越过了“生成一个能通过简单 testbench 的模块”这一阶段。它处理的是带运行时码块长度、帧存储、迭代调度、定点反馈和数万周期延迟的通信译码器；交付物也从一份 RTL 扩展为架构图、参数点、基线比较、交叉验证、变异检出和板级记录。

速度提升没有依赖放宽标准。初始 forge 未能独立完成 SISO 和 Turbo engine，architect agent 接管后，候选仍需重新经过同一条验证与实现跑道。失败被保留，上界和不可比较项被保留，延迟上的劣势也被保留。

这才是“两天”的工程含义：缩短的是从问题到可验收候选的周转时间，不是省略规格、优化或验证。

这个 LTE Turbo Decoder 案例最值得复用的，不是 2657 个 LUT，也不是三十亿周期。它证明了一条可重复的生产路径：同一套 Harness 可以组织规格、参考、Agent 候选、架构参数、实现测量、验证门禁和证据包，并把失败留在记录里，而不是靠人工拼接一次演示。

因此，批量化生产 IP 的工程条件已经成熟：这里的“生产”指持续生成经过结构优化、分层验证、可追溯的候选 IP 和交付证据包。它不意味着任何新核都能跳过逐核签核；CDC/RDC、异常协议、安全约束、目标器件、客户接口和长期维护仍然必须针对每个 IP 单独闭合。

两天完成一个 LTE Turbo Decoder 的意义也在这里。时间缩短来自可复用的流水线与验收跑道，而不是删掉设计与验证步骤。真正可迁移的是一条纪律：

让 AI 大胆提出候选，让架构轴暴露取舍，让独立证据决定候选能否留下，让负向控制证明裁判真的会说“不”。

如果你希望了解具体怎样使用 AI、怎样划分 Agent 权限、怎样设计一个会停止的修订循环，以及怎样组织可复跑的验收证据，可以继续阅读上一篇AI 做 FPGA 设计，怎样从“能跑”走到“可验收”？上一篇讲方法，这一篇给出方法落到复杂通信 IP 后的结果。

资料来源

• ▶LTE Turbo 编码、QPP 与通道编码边界：
   ETSI / 3GPP TS 36.212 Release 18
• ▶Log-MAP 与 Max-Log-MAP 算法背景：
   Robertson、Villebrun、Hoeher, ICC 1995
• ▶验证反馈进入 AI-RTL 生成循环的方法背景：
   AIvril: AI-Driven RTL Generation With Verification In-The-Loop

文中实现、综合布线、交叉验证、conformance、板级 playback 与 refutation 数字均来自本文对应仓库中的 current raw records；外部资料只用于标准与方法背景。
