电气工程设计说明
概况
本工程为公司在越南有限公司宿舍一期工程--D1D2栋、D3D4栋。，地上五层，钢筋混凝土框架结构。
2. 设计依据
建筑电气设计规范及标准、各相关工种提供的用电负荷资料及甲方的设计要求(详见附表)。
3. 设计范围
D1~D4-地上五层建筑，丙类一级。
根据业主要求，本设计包括强电：照明，动力，电气安全设计。
4. 供配电系统
4.1 供配电系统
由市政引入一路22KV进线至KD1栋一层变电室,室内高压配电设备以放射式向各变压器供电。S1变电室均设置1台1000kVA(22/0.23-0.44KV)节能变压器作为照明插座空调动力电源,低压供配电系统采用单母线分段结线方式，以放射式和树干式相结合向建筑物的各个用电点供电。
为避免市电停后恢复供电，设备（包含空调主机和各末端设备）启动对电力系统的冲击，机房用电设备需等待5分钟后再陆续分区或分项启动。
柴油发电机组设置于KD1，作为特别重要负荷及消防负荷备用电源及第二路电源，柴油发电机电源与市电电源之间采用电气和机械联锁。当市电掉电时，市政信号传至发电机组，柴油发电机组可在30s内启动。当市电掉电且发生火灾时，通过火警信号切除所有非消防电源，柴油发电机组专供消防负荷用电。
4.2 配电设备的选择
低压开关选型要求：1600A（含）以上的开关采用框架断路器，电子式脱扣器，三段保护；1250A（含）-400A（含）开关采用塑壳断路器，电子式脱扣器，两段保护；250（含）-100（含）以下的开关采用塑壳断路器，热磁脱扣器，两段保护；末端 63A及以下开关选择微型断路器。低压抽屉柜开关插件要求：1600A（含）以上的开关采用框架结构。电机及工艺设备供电回路断路器采用 D型特性，照明等其他回路断路器采用C型特性。电脑的插座采用A型剩余电流动作保护装置。
5. 照明系统
5.1 各场所的照度均按有关规范及业主相关工艺要求进行设计，照明均采用 LED光源，功率因数补偿不小于0.95，本工程各区域均采用跷板开关控制。
5.2 本工程灯具显色指数Ra大于80。
5.3 开关、插座和照明灯具靠近可燃物时，应采取隔热、散热等防火措施。

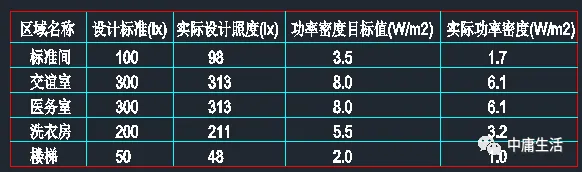

5.4 依业主要求,并结合现行国家照度规范,本设计采用照度值分别为:
5.5 距井道最高点和最低点0.5m各装一盏灯,中间每隔5米装灯。底坑设 2P+PE型电梯井道插座，距底坑不低于1.5m处安装。
6. 防雷
6.1 本建筑按二类防雷设计。采用接闪带作为接闪器。防雷具体做法详见图防雷设计通用说明。
7. 接地7.1 共用接地系统要求接地电阻不大于1欧，单独做接地保护的系统接地电阻详见图面要求。
7.2 本工程接地系统采用TN-S系统。
7.3 本建筑四周的引下线（平面图指定）在首层高出地面 0.5m处用热镀锌100x100x8钢板做接地引出端子板，平装饰柱面，以便测量接地电阻或增补接地装置用。
7.4 凡电气设备正常时不带电的金属外壳、穿线金属管、金属接线盒、桥架、支架等应做好电气连接并接地。
7.5 插座的 PE端子及所有灯具的金属底座均应与专用的 PE导线相连接。
7.6 防火卷帘门的所有金属构件及附属电气设备的外露可导电部分均应可靠接地。
8. 等电位联结系统
8.1 本工程金属管道进户处设总等电位联结箱（300x200x120），底边距地 0.5m。总等电位联结线（MEB线）采用 BV-1X35mm2导线穿 PVC25管敷设。
8.2 将从变电所引出的接地干线 PE母排、进出建筑物的给排水金属总管、消防栓系统的进户总管、煤气进户总管及铁门、弱电竖井内接地干线等弱电系统，用MEB线与MEB端子板相连接。
8.3 带浴盆或淋浴的卫生间需做局部等电位联结。用一根 BV-1X6mm2导线穿 PVC20暗敷，利用建筑钢柱引下。
8.4 变电站及电子设备较多的设备房内，在离地 0.3米的墙上设置一个局部等电位联结端子箱。用 BV-1X25mm2导线穿 PVC25与就近的接地引下线相连接，接地电阻要求不大于1欧姆。9. 设置电涌保护器:
9.1 除高压装置设避雷器外,在变电所低压配电屏上装设电涌保护器。
9.2 在警卫室和向电脑供电的配电箱内装设电涌保护器。
建筑物顶上的广告照明和彩灯的配电箱内装设电涌保护器9.4 电子设备的电涌保护器根据各设备要求由厂家配套供货。

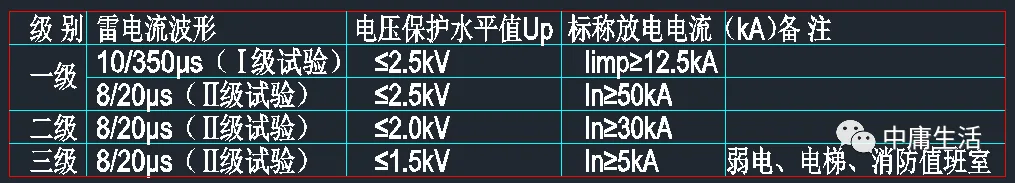

9.5 本工程电源线路的浪涌保护器的冲击电流和标称放电电流参数值见电气专业电力系统图；SPD与相线和接地端连接导线的型号、规格、根数及其截面积大小需满足下表所示规格：

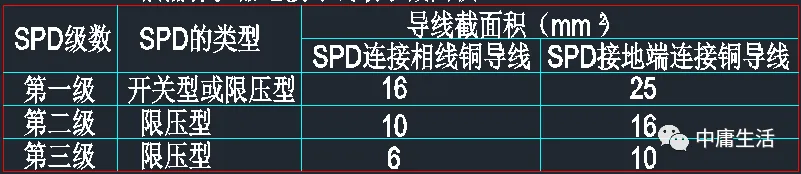

浪涌保护器连接导线最小截面积

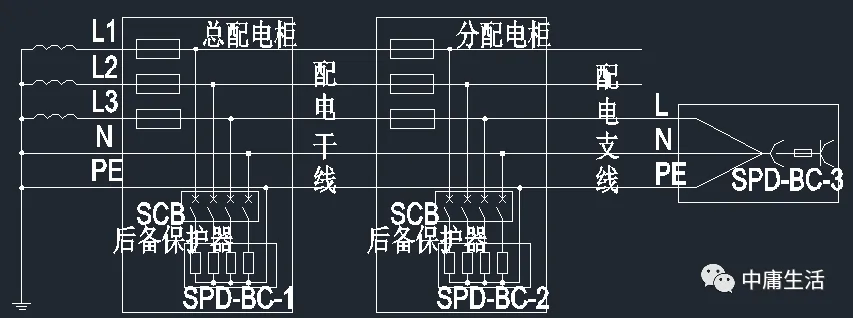

9.6 SPD安装示意图（安装位置及设备选型表仅供参考）：
10. 线路敷设
10.1 所有线路采用铜芯导线、电缆。
10.2 从变电所至竖井电缆沿桥架敷设。竖井内多芯电缆沿桥架敷设。地下层及地上各层从竖井至各配电箱线路沿金属桥架或穿电气管沿天棚、梁底或顶板面敷设。

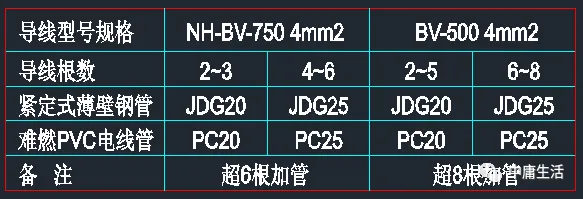

10.3 应急照明支线采用 NH-BV-750导线，应急照明应穿金属管。其它照明支线采用 BV-500导线。除注明外，导线均为4mm2。照明线路均穿 PVC管暗敷。10.4 4mm2导线穿管标准：
10.5 照明平面图中 代表n根线，未标之处均为3根。
10.6 灯具吸吊顶安装时，从接线盒至灯具的导线穿金属软管保护。
10.7 动力管线见图上标注。
10.8 各消防控制柜、箱至消防控制中心手动控制台的控制电缆平面布置见火警施工图。
10.9 线路安装完毕各层电缆井、管道井应在各层楼板处采用不低于楼板耐火极限的不燃材料或防火封堵材料封堵。
进出变电所的桥架、管线等须严密封堵。通过不同防火分区的电缆线管在电缆敷设后应做防火分隔处理。建筑内的电缆井、管道井与房间、走道等相连通的孔隙应采用防火封堵材料封堵。
10.10 本建筑物消防用电均由双电源供电，且在末端切换。消防用电设备采用单独供电回路,其配电设备设明显标志。
10.11 消防用电设备的配电线路应穿管保护。当暗敷时应敷设在非燃烧体结构内,其保护层厚度不应小于3cm,明敷时必须穿金属管或封闭式金属线槽,并采取防火保护措施。
10.12 消防配电线路宜与其他配电线路分开敷设在不同的电缆井内；确有困难需敷设在同一电缆井内时，应分别布置在电缆井的两侧，且消防配电线路应采用矿物绝缘类不燃性电缆。
10.13 消防用电缆桥架需加防火隔板，消防常用电缆和备用电缆分开敷设。
10.14 电缆沿线槽、桥架敷设时，内设骨架，电缆成排绑扎在骨架上，排布应整齐、固定应可靠。当采用梯形桥架敷设电缆时，间隔1.5米/2米采用扎带固定；
10.15 线槽、线管和桥架内电线、线缆严禁有接头；线槽内电线、电缆总截面积不应超过线槽内截面积的40%。
11. 设备安装方式及高度
11.1 变压器均用210Kg/cm RC基础H=100mm,3#钢筋100mm双向,基础四周以10#槽钢包覆。
11.2 低压配电柜用槽钢构筑基础，并与预埋焊牢，由电工现场找平，厂家现场配合施工。
11.3 落地式配电箱安装支架采用10#镀锌槽钢，地下室用14#镀锌槽钢。
1.2m，顶边距地2.0m；箱体高度1.2m以上，为落地式式安装，落地式安装应尽量保持顶部高度保持一致，若无法保证，应满足安装整齐性及美观性要求，正常环境安装时下设0.1m基座抬高，潮湿环境安装时，下设0.3m基座抬高安装。同一处安装的配电箱及控制箱顶标高宜保持一致。
11.5 室外及食堂潮湿区的箱、柜需要采用304不锈钢材质，外壳防护等级不低于IP65。
11.6 配电箱、柜应做好标识牌：配电箱、柜编号采用铝牌标识；仪表、相数、指示灯采用PVC印刻版标识；出线开关采用标识。
11.7 所有的低压电柜、配电箱内的铜排需要采用 PVC热缩管，分颜色全包。
11.8 配电箱、配电柜需采用双层门设置，内外门采用相同便捷式锁扣；箱、柜内门采用合页连接；外门内侧设置文件槽。
11.9 配电箱、电柜内的中性线和地线应压接线耳，车间地线线耳应焊锡。
11.10 配电箱、柜优先选用暗装；明装时，电箱进出线敷设方式为金属线槽明敷。
11.11 开关等相同操作性质控制面板采用统一标高（低位：底边距地0.3m；中位：底边距地1.3m；高位：底边距地2.5m）。
11.12 诱导指示灯安装于门框上方或吊装距地 2.2~2.5米；走廊距地0.5米，暗装。
11.13 靠墙侧装灯具的安装高度，除楼梯间H=FL+3.5米外,其余均为H=FL+2.2米。
11.14 集水坑的水位器接线盒距地宜≥0.5米，水池的水位器接线盒应在水池外距顶0.2米左右，位置应靠近人孔，导管安装必须垂直。屋顶水箱的水位器接线盒应加防雨防晒保护。
11.15 有电气设备的安装均应按照现行的建筑设计标准进行安装。
12. 电缆桥架安装
12.1 直线段钢制电缆桥架长度超过30m、铝合金或玻璃钢制电缆桥架长度超过15m应留有不少于20mm的伸缩
节；电缆线槽、桥架直线长度不大于20m，设置角钢支架固定；电缆桥架跨越建筑物变形缝处设置补偿装置。12.2 电缆桥架水平安装的支架间距不大于1.5m；垂直安装的支架间距不大于2m；首端、终端、进出接线盒、转角处，0.5m内设置支架。
12.3 敷设在竖井内和穿越不同防火区的桥架，按设计要求位置，有防火隔堵措施。
12.4 金属电缆桥架及其支架全长不少于2处与接地（PE）或接零（PEN）干线相连接。12.5 电缆桥架间连接板的两端跨接铜芯接地线，接地线最小允许截面积不小于4mm2。12.6 消防用电缆桥架需加防火隔板，消防常用电缆和备用电缆分开敷设。
12.7 金属桥架全长大于30米时，每隔20~30米增加与接地干线的连接点。
12.8 所有桥架、线槽在弯曲处，均采用成品“水平弯通”、“垂直弯通”、“水平三通”、“垂直引下三通”、“垂
直引上三通”、“水平四通”、“变径接头”等连接件，严禁采用现场手工加工制作的配件。13. 电气节能及环保措施13.1 本工程照明均采用LED光源，显色指数Ra大于80，色温4000K，本工程所采用灯具功率因数均要求大于0.9。13.2 大面积照明场所灯具效率不低于70%。13.3 照明功率密度值不高于现行国家标准规定的现行值。13.4 照明设计严格控制光污染。13.5 变压器选用能效等级不低于2级节能环保型，低损耗，低噪音，接线组别为Dyn11的干式变压器。变压器自带温控器和强迫通风装置。13.6 变压器低压侧设置低压无功补偿装置，要求补偿后高压供电线处功率因数不小于0.95。（低压电源进先出设置无功补偿装置，要求补偿后功率因数不小于0.9）。无功补偿装置具过零自动投切功能，并有抑制谐波和抑制涌流的功能。
13.7 电动机采用高效节能产品。
13.8 单相负荷尽可能均匀平衡到三相负荷中。

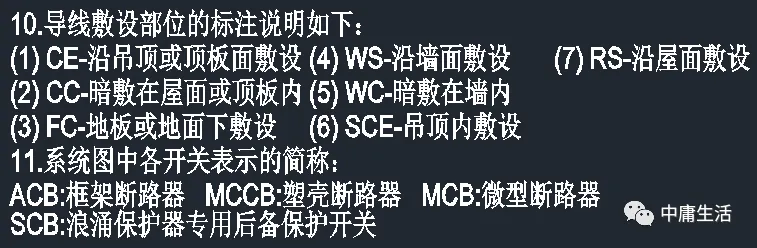

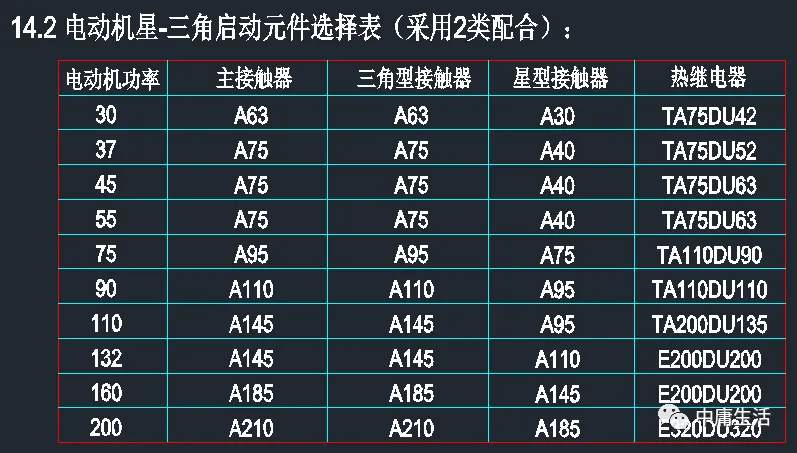

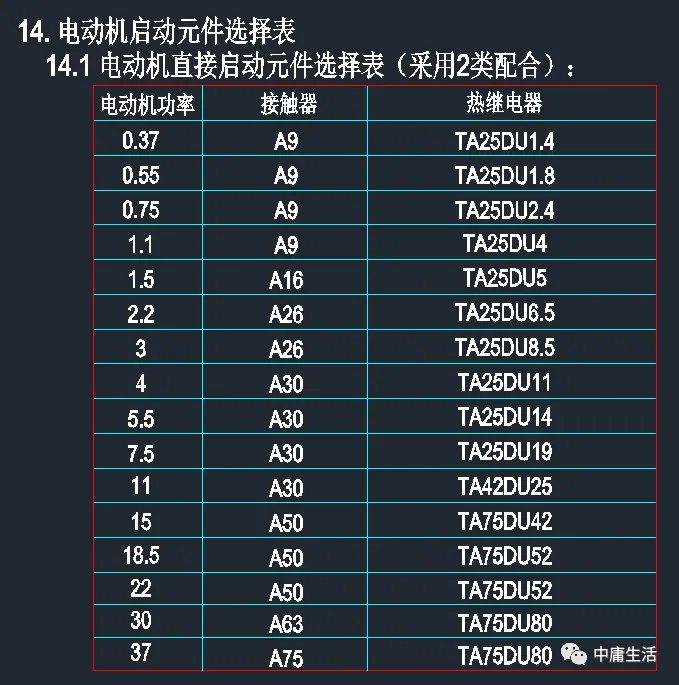

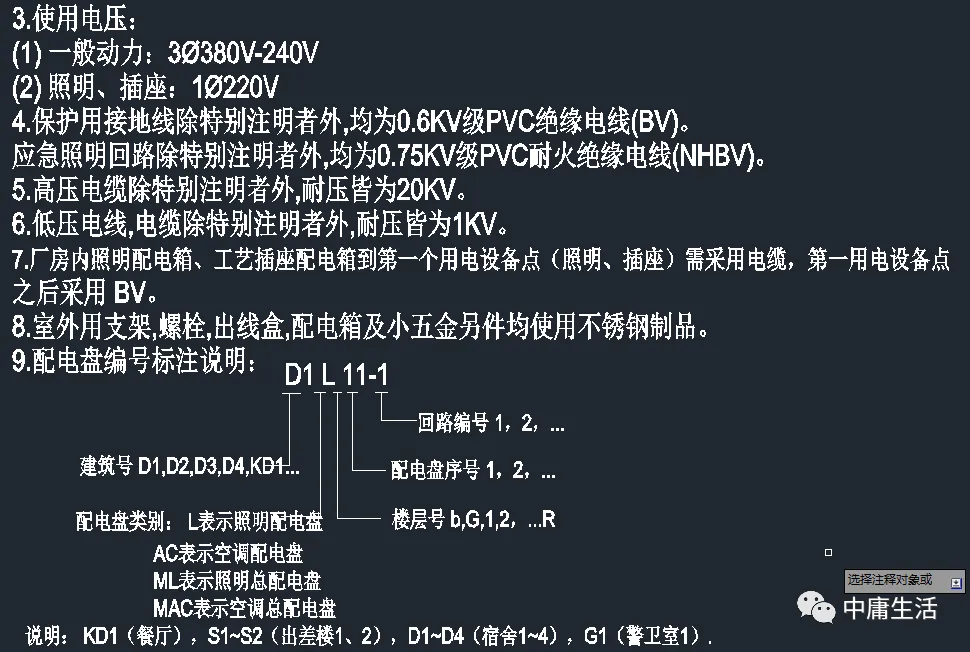

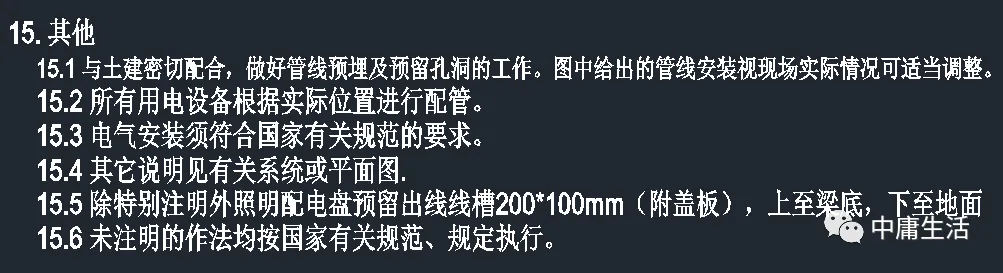

1.单线图及配置图上配管线标注说明如下：
(1) BV- 450/750V级 PVC绝缘电线 NH-BV-0.75KV级耐火PVC绝缘电线
(2) YJV-交联聚乙烯绝缘聚氯乙烯护套电力电缆(XLPE)
(3) NH-YJV-耐火交联聚乙烯绝缘聚氯乙烯护套电力电缆(XLPE)
(4) RTTZ-0.6/1KV-铜芯云母带矿物绝缘云波纹铜护套电缆
(5) SC-镀锌钢管
(6) JDG-紧定式薄壁钢管
(7) PC-导线管(PVC)
(8) TRAY-电缆桥架(电缆托架)敷设
(9) MR-金属槽盒敷设本工程配管直径均为公称直径。
2.插座於符号侧加注H=1.3表示装置高度H=FL+130CM,如注H=1.8表示装置高度H=FL+180cm，如不标注则H=HF+30cm,馀类推。
