Docker上部署开源的画图软件

前言

本文介绍一个开源的画图软件Draw.io，完全可以替代传统的Visio工具，支持建流程图、UML 图、网络拓扑图、组织结构图、思维导图等 20 余种图表类型。还介绍Draw.io自身AI功能以及全新的next-ai-draw-io部署和使用。 已经根据前面章节Raspberry PI 5上安装和管理Docker完成基本Docker的基本部署。

1. 安装部署Draw.io

• 输入 mkdir /mnt/cloud/drawio && cd /mnt/cloud/drawio 创建安装目录。
• 更改配置文件docker-compose.yml

services:draw:image:jgraph/drawio:latestcontainer_name:drawrestart:alwaysenvironment:TZ:Asia/Shanghaiports:-9060:8080-8443:8443

• 输入命令 docker compose up -d 完成安装

2. 配置和使用Draw.io

⁘

2.1 基本使用

• 登录http://serverip:9060登录网页界面

• 选择Extras->language设置为简体中文

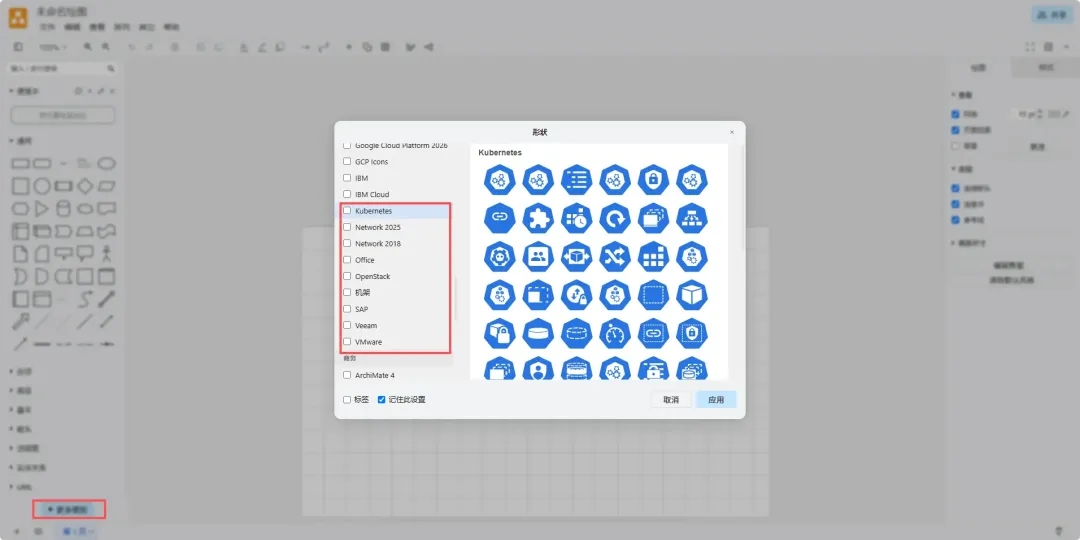

• 选择更多图形，可以支持更多的图形设置，内容非常丰富，适合不同的职业。

• 由于docker上无法保存文件，可以选择导出或者另存为及时保存完成的图形。

⁘

2.2 使用draw.io创建一个思维导图

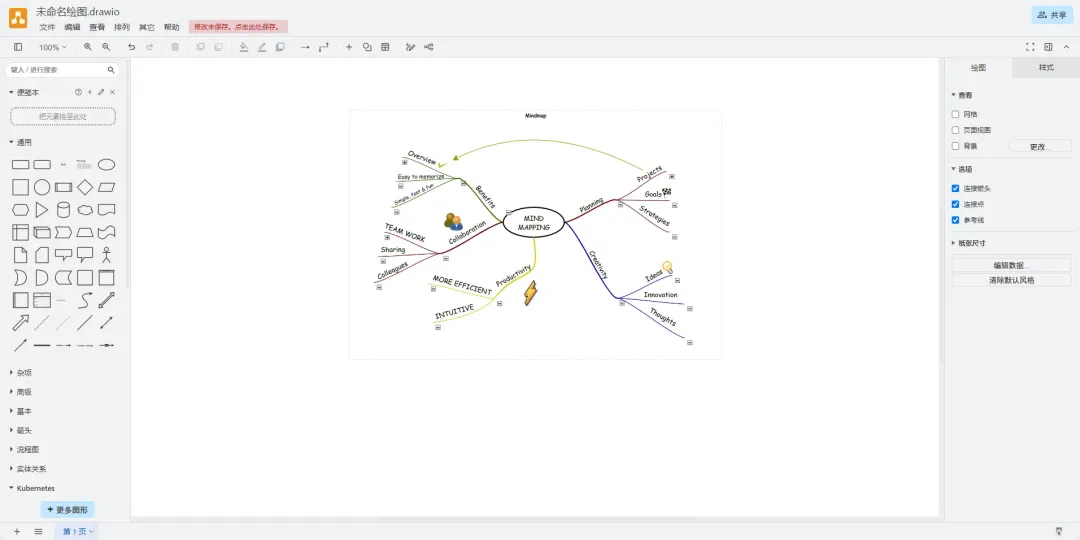

方式1： 新建-基本-思维导图 基本图形里面包含11种基本的模板，支持思维导图。

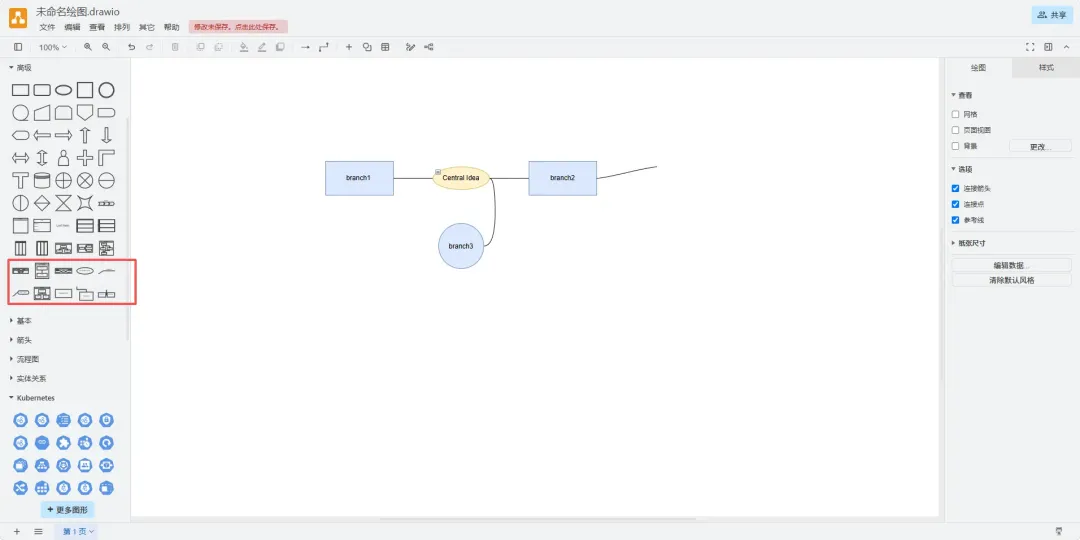

方式2： 新建一个空白文档，在左侧图形面板高级里面最后几个图形（Central Idea，Branch，Sub Topic，OraChart，Organization，Division，Sub Sections）可以绘制思维导图元素（该方法适合简单图形绘制）。

3.和AI结合使用

⁘

3.1 自身的generator配置

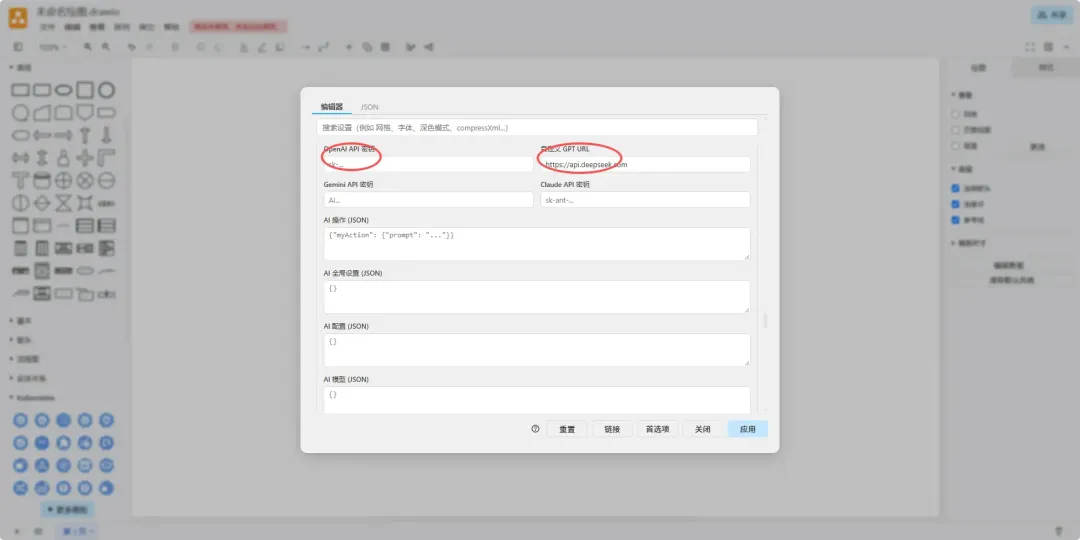

Extras->configuration进入配置界面，找到AI配置，配置API key和URL并启用：

应用后重启docker镜像，当前只支持OPENAI、Gemini、Claude的API Key，国内大模型deepseek、kimi不支持。

⁘

3.2 generator使用

重新加载后，点击工具栏generator图标打开对话框可以根据需要生成图形，比如输入“flowchat-用户登录流程” AI自动调用draw.io完成图形生成。

4.next-ai-draw-io安装和使用

⁘

4.1 next-ai-draw-io安装

虽然draw-io自身generator较好，但是并不支持国产的大模型，通过安装next-ai-draw-io来解决。

• 输入 mkdir /mnt/cloud/next-ai-draw-io && cd /mnt/cloud/next-ai-draw-io创建安装目录
• 更改配置文件docker-compose.yml

services:next-ai-draw-io:image:ghcr.io/dayuanjiang/next-ai-draw-io:latestcontainer_name:next-ai-draw-iorestart:unless-stoppedports:-"3005:3000"environment:# 使用 OpenAI 兼容协议对接 DeepSeek-AI_PROVIDER=openai-AI_MODEL=deepseek-chat-OPENAI_BASE_URL=https://api.deepseek.com-OPENAI_API_KEY=${DEEPSEEK_API_KEY}

• 目录下再建一个 .env 文件，填入你的密钥：DEEPSEEK_API_KEY=你的DeepSeek密钥
• 输入命令 docker compose up -d 完成安装并启动

⁘

4.2 next-ai-draw-io使用

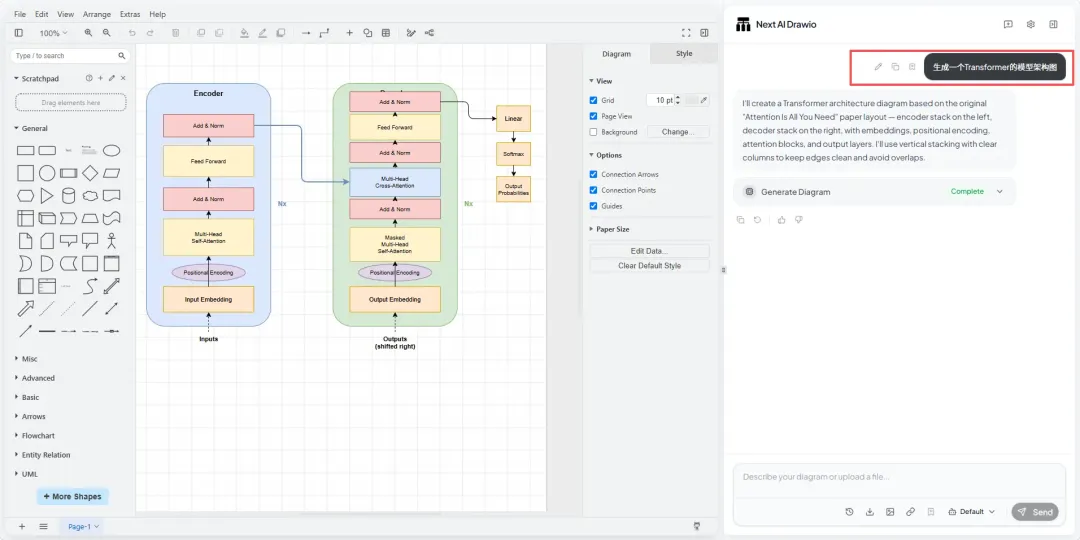

方式1：自然语言生成图表

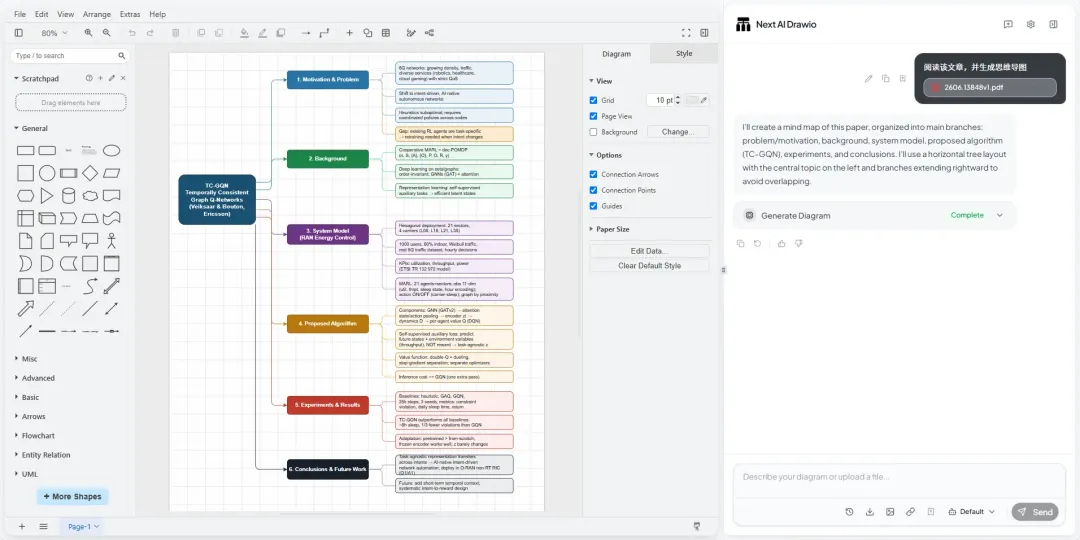

方式2：上传pdf/文本文件，让AI进行总结或者生成思维导图

方式3：上传图片，要求重新绘制

上传一个图片，或者是手绘图，要求进行重新绘制，可以指定风格等，这种方式适合更新原有图片。

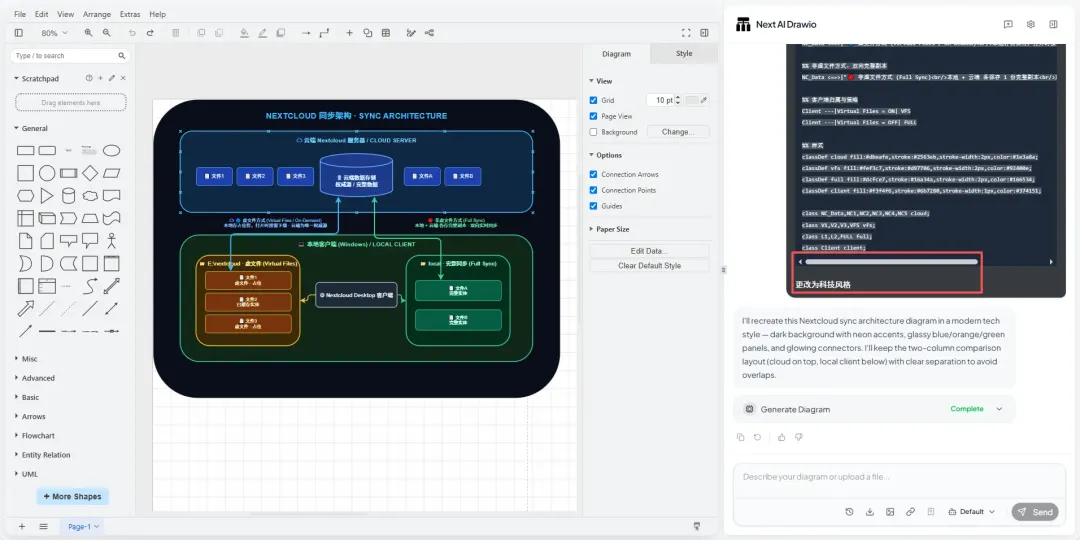

方式4：上传mermaid代码，然后进行修改 比如我们在nextcloud中的mermaid代码要求更改为科技风格。

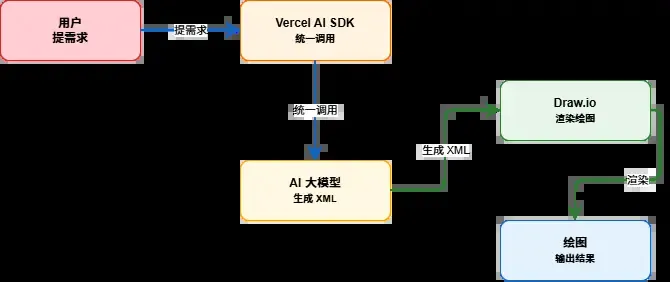

该软件实现的原理也比较简单，对应如下所示：

后记

图形生成的工具很多，但是Draw.io从2005年以来一直坚持开源方式，通过特定的skill或者VScode插件也可以调用该工具。
