AI 起草 Ø650 mm 轴流风扇电机及控制器设计任务书

叶轮 Ø650 mm / 轮毂 Ø220 mm / 13 叶：把叶轮设计边界，转成一份可执行的电机与控制器任务书

先说结论

这次不是让 AI 直接“写一份文档”，而是让它沿着一条完整工程链路完成推导：

叶轮参数 → 气动工作点 → 电机需求 → 理论特性曲线 → 控制器接口 → 验证闭环。

最终形成两份核心交付物：

• 一份可以继续计算的电机理论特性曲线工作簿；
• 一份可以直接发给电机和控制器供应商的集成设计任务书。

主方案的关键边界如下：

一、任务书先回答四个问题

电机和控制器任务书不能只写“额定功率多少”，它至少要同时回答四个问题：

1. 叶轮需要电机输出多大的转速、扭矩和功率？
2. 电机在哪些转速区间可以连续运行，哪些只能短时峰值？
3. 控制器需要多大的电压、电流和通信接口能力？
4. 哪些指标是设计目标，哪些必须通过热平衡、台架和环境试验确认？

AI 的价值在这里不是替代工程师，而是把零散边界条件快速整理成同一套物理约束，并暴露彼此冲突的地方。

二、从叶轮到电机：先把负载算出来

400 Pa 全压、3.52 kW 轴功率、76% 全压效率，对应体积流量：

Q = P × η / Δp   = 3520 × 0.76 / 400   = 6.688 m³/s

1500 rpm 下，电机轴扭矩：

T = P / ω   = 22.41 N·m

4.1 kW 峰值能力在 1500 rpm 下，对应峰值扭矩约：

T_peak = 4100 / (2π × 1500 / 60)        = 26.10 N·m

电机平台沿用 Ø180 mm 级、40 mm 定子叠厚、8 极 48 槽方案。额定相电流约 7.1 Arms，峰值相电流约 8.0 Arms，低于控制器 12 Arms 的输出能力。

三、理论特性曲线暴露了一个关键边界

任务书以恒转矩区和恒功率区建立电机能力包络：

• 额定能力：1500 rpm 以下为 22.41 N·m，1500 rpm 以上进入 3.52 kW 恒功率；
• 峰值能力：1500 rpm 以下为 26.10 N·m，1500 rpm 以上进入 4.10 kW 恒功率；
• 风机负载按 400 Pa 设计点近似 T∝n²、P∝n³。

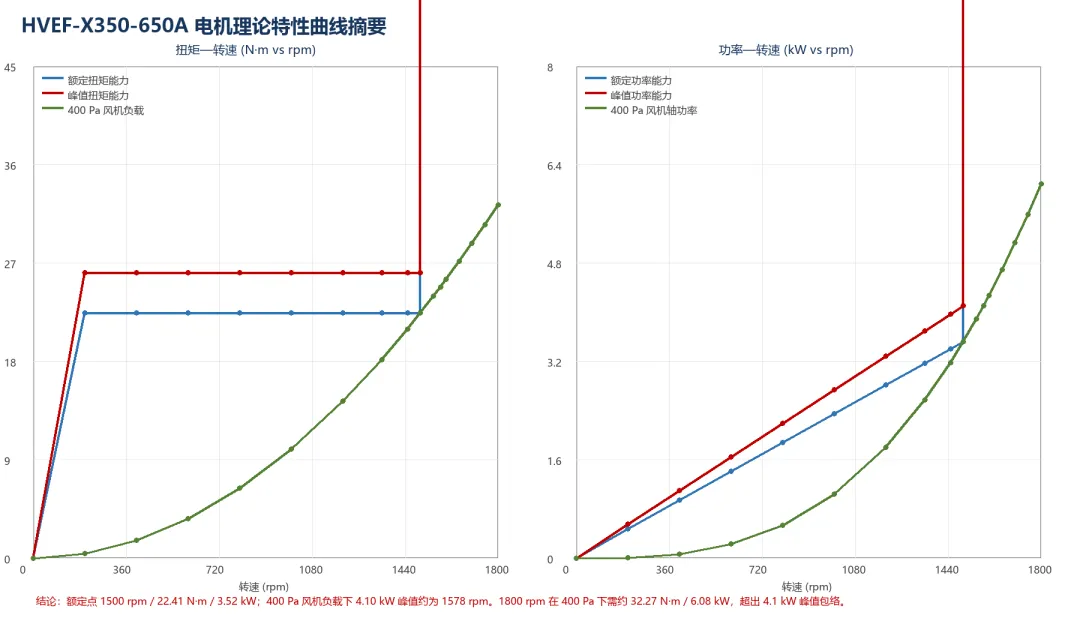

电机扭矩与功率理论特性曲线摘要

曲线给出两个重要交点：

这也是任务书里最重要的一条工程结论：

1800 rpm 可以作为控制或超速包络，但如果仍维持 400 Pa 系统阻力，它不是可用的全负载工作点。

四、电机参数怎么落进任务书

任务书不是只写“要一台 3.52 kW 电机”，而是把电机、控制器和叶轮的接口一起冻结：

其中最需要保持谨慎的是：

3.52 kW 是设计或短时额定，不等于已经通过连续热平衡。

65℃ 环境下能否连续运行，必须由绕组温度、控制器温度和轴承温度共同决定。

五、控制器接口按竞品平台冻结

控制器部分不重新发明接口，而是按一台成熟的 5 kW 高压电子风扇控制器平台建立基线：

控制逻辑也写进任务书：

• 硬线唤醒后完成自检，再进入高压就绪；
• 只有收到转速控制模式和有效转速命令后才运行；
• 通信超时后进入安全转速；
• 高压互锁丢失、超速或严重故障时安全停机；
• 上位机必须按规定的启动、停机和等待时序发送命令。

公开文章不展开连接器料号和报文 ID；这些属于内部接口控制文件，随任务书和 DBC/ARXML 一起冻结。

六、AI 是怎么起草这份任务书的

这次 AI 的工作流可以拆成六步：

1. 从叶轮方案中提取 Ø650 mm、Ø220 mm、13 叶、1500 rpm、400 Pa、3.52 kW 等设计边界；
2. 计算流量、扭矩、相电流、母线功率和电机能力包络；
3. 生成理论特性曲线，检查额定点、峰值点和 1800 rpm 边界是否自洽；
4. 从电机母版提取尺寸、极槽配合、绕组、气隙、永磁体和热边界；
5. 按竞品控制器接口建立高压、低压、CAN、HVIL、预充和保护要求；
6. 把气动、电机、电控、机械、热、EMC、试验和交付物组织成一份完整任务书。

换句话说，AI 做的不是“排版”，而是把设计问题拆成可校核的条目。

七、AI 没做完的部分

一份任务书可以写得完整，但不能自动变成可量产产品。

以下内容仍然必须由真实工程验证闭环：

• 65℃ 环境下 3.0 kW 和 3.52 kW 连续热平衡；
• 4.1 kW / 10 s 峰值热冲击；
• 冷凝器真实风量-阻力曲线；
• 电机效率 MAP、反电势、电感和损耗实测；
• 控制器逐针脚、CAN 报文和故障保护回归；
• 叶轮强度、模态、轴承寿命和转子动力学；
• NVH、EMC、环境耐久和整车匹配。

AI 把第一版方案和任务书做得更快。

工程师负责决定哪些数字可以被冻结，哪些必须等待试验。

八、最后的判断

Ø650 mm、轮毂 Ø220 mm、13 叶轴流风扇，在 400 Pa 低阻冷凝器工况下，1500 rpm 直驱是一套相对均衡的方案。

这次 AI 起草任务书的核心价值，不是多写了几页文档，而是把三件事连成了一条线：

叶轮边界 → 电机能力 → 控制器接口。

曲线把冲突提前暴露出来：1800 rpm 在 400 Pa 下不可持续；热边界把风险提前暴露出来：3.52 kW 连续运行必须试验确认；接口基线把供应链问题提前冻结：高压、低压、CAN、HVIL 和保护逻辑都不能等到样机阶段再补。

这才是 AI 在工业设计里更现实的位置：

先把第一版任务书做完整，再用试验把每一个数字变确定。

*说明：本文为方案级设计与任务书编制记录，文中参数用于工程沟通，不等同于最终产品规格。量产前需完成热平衡、CFD、结构强度、噪声、EMC、可靠性和整车匹配验证。*
